Как связать арматуру для фундамента: схемы вязки, основные принципы, фото

Как вязать арматуру для фундамента, схема вязки в углах, использование крючка и обвязочного пистолета

Содержание:

• 1 Способы вязки арматуры
• 2 Ручная вязка
• 3 Автоматизация процедуры
• 4 Очерёдность действий в процессе вязки

Прочность фундамента влияет на надёжность удерживаемой конструкции. Прочность достигается за счёт качественного бетона и армирования основы. Для этого используется стальная проволока требуемого сечения, соединяемая в металлический каркас. Сегодня мы научимся вязать арматуру для фундамента, рассмотрим, что для этого требуется. Также читайте: «Какая арматура нужна для фундамента».

Способы вязки арматуры

Сначала определим, какую проволоку лучше использовать для вязки армирующего каркаса. Оптимальное сечение 1,2-1,4 мм. Более тонкий вариант непрочен, а проволока с большим сечением сложна в использовании.

Различают три способа, которыми можно сформировать каркас фундамента – сваривание, соединение на проволоку и фиксация пластиковыми хомутами. При кажущейся простоте, оперативности, сварка не самое лучшее решение. Связано это с потребностью привлечения стороннего специалиста, услуги которого придётся оплачивать и с тем, что прочность арматуры и каркаса на её основе при сваривании снижается, что может иметь негативные последствия.

Стоит помнить о том, что уплотнение бетонного раствора с помощью вибраторов приводит к деформированию сварных соединений и даже разрушению. С этим связан факт, что подобный метод используется очень редко, а на смену ему приходят другие, более совершенные технологии.

Всё более популярным вариантом соединения арматуры становится фиксация пластиковыми хомутами. Процедура не нуждается в подготовке и наличия специализированного оборудования. Всё что нужно – затянуть хомуты в тех местах, где пересекаются прутья арматуры. Сам пластик характеризуется прочностными параметрами, стоек к коррозионным проявлениям, выдерживает значительную нагрузку.

Ручная вязка

Не менее актуален вариант со связыванием арматуры стальной проволокой. При незначительном объёме строительства операции проводятся ручным методом используя пассатижи или крюк, выполненный из толстой проволоки. Для большого объема работ целесообразно задействовать – винтовой крюк, а ещё лучше пистолет.

Ручная вязка подразумевает предварительную подготовку проволоки и нарезку на куски нужной длины. Затем её сворачивают вдвое – получается подобие петли, и продевают между арматурными элементами, затягивая до нужного уровня прочности.

При использовании крюка скручивание происходит за счёт вращения рукояти. Винтовой крюк предусматривает совершение поступательных движений вверх-вниз. Использование этих приспособлений экономит время вязки и делает сам процесс проще.

Автоматизация процедуры

Покупка вязального пистолета оправдана в ситуации, когда требуется вязать арматуру в большом объёме – стоимость его велика, поэтому для иных ситуаций его покупка не оправдана.

Пистолет способен работать с проволокой сечением 0,8-1,5 мм – зависит от марки аппарата и его производителя. У этого инструмента есть рядом достоинств:

• Оперативность связывания – одно соединение занимает до 0,8 с;
• Незначительный вес аппарата позволяет обойтись без привлечения дополнительной рабочей силы – придерживать конструкцию можно второй рукой;
• Интегрированная система регулировки длины проволоки на одно соединение минимизирует отходы, а выбор усилия закручивания обеспечивает равномерное распределение напряжения внутри всей конструкции;
• Работа с арматурой разного диаметра.

Процесс связывания проходит следующим образом: выходя из встроенной внутрь катушки, проволока проходит по направляющим между элементами каркаса, формируя при этом требуемое число витков. После этого приходит в действие специальный механизм, выполняющий скрутку и обрезающий излишек проволоки.

Очерёдность действий в процессе вязки

Поговорим подробно о порядке вязки арматуру для ленточного фундамента. Речь будет идти о ручной вязке, работы по которой проводят в такой очерёдности.

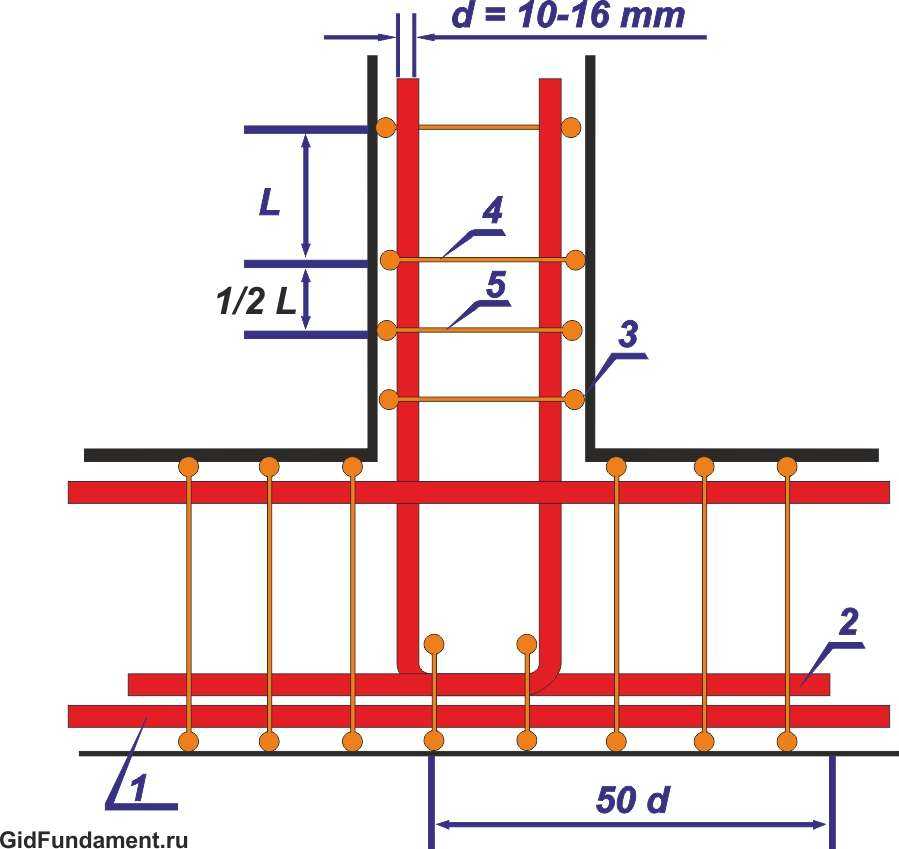

В первую очередь формируют схему каркаса, принимая во внимание габариты постройки и ту нагрузку, которая будет восприниматься фундаментом.

Подбирают число поясов армирования – этот фактор зависит от длины ленточного фундамента и высоты. При незначительных нагрузках использование дополнительных прутьев в рамках одного пояса нецелесообразно, а схема имеет формат куба, каждый из сегментов которого состоит из 8 креплений. Шаг вязки по фундаменту, равно как и высота формируемого сегмента идентичны – 30 см. Процесс вязки включает в себя следующее:

• Проволоку нарезают на куски 30 см длиной;
• Складывают вдвое;
• Подводят под участок соединения двух прутьев цельной стороной вперёд;
• Цепляют петлю крюком, оборачивают арматуру;
• Укладывают свободный конец на крюк, начинают скрутку;
• Проворачивают инструмент по часовой стрелке;
• Извлекают крюк, переходят к формированию следующего соединения.

Не перетягивайте проволоку, поскольку это приведет к разрыву.

Ничего сверхсложного в процедуре вязки арматуры фундамента ленточного типа нет. Выполнение работы не требует особых познаний, навыков и специального инструмента. Главное не проявлять чрезмерной поспешности, соблюдать те советы и правила, о которых мы рассказали.

Вяжем арматуру для фундамента крючком своими руками для ленточного фундамента: Способы +Видео

Наиболее распространенным в частном строительстве фундаментом является ленточный. Ленточный фундамент представляет из себя монолитную ленту железобетона, залитую по периметру дома. Как правило его делают монолитным. Фундамент такого типа распределяет нагрузку на основание по всей площади дома, что препятствует его проседанию и перекосу. Помимо всего, для него требуется меньше материалов и подготовительных работ, что и позволяет значительно сэкономить на строительстве.

[contents]

При эксплуатации, на фундамент могут воздействовать различные нагрузки, начиная от веса строения и движения грунтов до морозного пучения.

Для компенсации воздействующих на фундамент нагрузок производят его армирование.

По своим свойствам бетон очень прочен на сжатие, однако на растяжение он в 50 раз менее прочен. Стальная арматура дает прочность бетону на растяжение.

Содержание:

• 1 Укладка и вязание арматуры
  • 1.1 Как вязать арматуру крючком
  • 1.2 Вязка с помощью клещей для арматуры
  • 1.3 Вязка с помощью дрели с насадкой
  • 1.4 Вязальный пистолет
  • 1.5 Вязка арматуры пластиковыми хомутами
• 2 Вязка арматуры из стеклопластика

Укладка и вязание арматуры

Для армирования применяется горячекатаная строительная арматура периодического профиля, термически обработанная или механически упрочненная. Для фундамента применяют арматуру класса А 400. Применение классов А 240 и А 300 недопустимо. Использовать для армирования арматуру класса выше, чем А 400 экономически не выгодно и не целесообразно с точки зрения использования прочностного потенциала. Диаметр арматуры как правило применяют 12мм для рабочего продольного армирования, 6-8мм для вертикального и поперечного армирования.

Уложенную арматуру необходимо соединить.

Давайте выясним как правильно вязать арматуру для фундамента.

Существует несколько видов соединения арматуры. Чаще всего – это вязание с помощью вязальной проволоки. Также применяют сварку и крепление с помощью пластиковых хомутов.

Проволока это проверенный временем надежный вариант.

Для вязки применяют проволоку, обработанную путем обжига, так называемую обожжённую. Обожжённая проволока более гибкая и прочная, чем обычная, а также более стойкая на растяжение. Диаметр проволоки зависит от диаметра арматуры. Как правило, для арматуры диаметром 8-12мм применяют проволоку 1,2мм, для более толстой арматуры берут более толстую проволоку.

Существует несколько способов вязки проволокой:

• Вязка с помощью арматурных клещей;
• Вязка с помощью крючка;
• Вязка с помощью дрели с насадкой;
• Вязка с помощью вязального пистолета.

Как вязать арматуру крючком

Широкое распространение получили крючки различных видов. Существуют простые с прямыми, изогнутыми, стальными, пластиковыми или деревянными ручками.

Также существуют механические крючки в ручку таких крючков встраивается спираль. При натяжении вверх, ручка скользит по спирали поворачивая крючок и производит затяжку. Существует множество способов работы с крючком вот несколько из них.

Способ 1.

Отрезаем проволоку для арматуры диаметром 12мм, длинной примерно 25мм и складываем пополам. Далее производим загиб вокруг пальца примерно на одну треть. Продеваем под арматуру и захватываем петлю крючком. Накладываем на жало второй конец, при этом натягивая его на себя, и начинаем крутить крючок. Количество оборотов определяется практически. Необходимо хорошо затянуть, при этом не порвав проволоку. После окончания затягивания вытаскиваем крючок и загибаем во внутрь концы.

Способ 2.

Проволока также складывается пополам прижимается пальцами к арматуре, концы загибаются на себя вставляется крючок и производится затяжка. После затяжки крючок достается и концы загибаются.

Способ 3.

Проволока также складывается пополам, продевается под арматуру, петля вставляется в крючок. Второй конец также вкладывается в крючок и загибается вниз. Тянем крючок на себя и производим затяжку.

Данный способ считается самым удобным.

Вязка с помощью клещей для арматуры

Клещи для вязки арматуры отличаются от обычных формой режущей части. Они должны проволоку удерживать.

Плюсами применения клещей является то, что нет надобности нарезать проволоку. Проволока сматывается в маленькие мотки и держится в левой руке. Расход проволоки гораздо меньше. Именно с применением клещей на стройках профессионалы вяжут арматуру и утверждают, что происходит это в два раза быстрей, чем с применением крючка или пистолета.

Один конец проволоки продевается под арматурой, захватывается клещами второй конец. Также вкладывается под губки, производится один или два оборота. Излишки обкусываются.

Вязка с помощью дрели с насадкой

В погоне за ускорением процесса стали применять дрель со специальной насадкой. Насадка представляет собой все тот же крючок.  Сама смотка соединений происходит быстрее, однако весь процесс идентичен вязке крючком за исключением смотки. Есть и минус применения дрели. Сама дрель достаточно громоздкая и не везде ей можно подлезть.

Вязальный пистолет

Позволяет повысить производительность труда в 2-4 раза. Целесообразность его применения появляется, когда необходимо производить большие объемы работ по вязке арматуры. Также плюсом можно отнести то, что все соединения завязаны с одинаковым усилием.

К минусам же относим его громоздкость также, как и у дрели. И необходимость расходных материалов, специальных для данного пистолета, либо необходимость производить зарядку кассет.

Технология работы всех инструментов идентична — вязка проволоки на арматуре. Соответственно выбор инструмента будет основываться только на ваших личных предпочтениях.

Вязка арматуры пластиковыми хомутами

В последнее время большинство строителей стали обращать внимание на появившиеся недавно пластиковые хомуты. К плюсам хомутов можно отнести: простоту монтажа, скорость обвязки, не высокую стоимость.

Также в продаже появились – это пластиковые хомуты с сердечком из стальной проволоки. Они более дорогие, но и более прочные.

К минусам же можно отнести хрупкость на морозе и невозможность нести дополнительную нагрузку. От мороза они сразу становятся хрупкими и лопаются.

Соединение арматуры сваркой – данный метод имеет свои плюсы и недостатки. Главным недостатком данного метода является то что необходимо привлечение опытного сварщика. Вторым недостатком является ослабление метала в точках сварки и изменение пластичности по всей длине.

Вязка арматуры из стеклопластика

Стеклопластик относительно новый материал, имеющий, как и плюсы так и минусы.

К плюсам можно отнести небольшой вес, устойчивость к коррозии, большая прочность на сжатие и на разрыв. Устойчивость к агресивным средам.

К минусам можно отнести гораздо меньшая упругость в сравнении с традиционной арматурой, при нагреве теряет усиливающие свойства.

Так как вязать стеклопластиковую арматуру для фундамента дома?

Вязка арматуры из стеклопластика особенно не чем не отличается от вязки арматуры из металла следует заметить, что чаще всего для этих целей применяют пластиковые хомуты.

В заключении хотелось бы заметить, что процесс вязки арматуры довольно таки не сложен, однако требующий внимания.

Взгляд на соединительную арматуру

Опубликовано 21 августа 2017 г.

Научиться правильно завязывать арматуру — все равно, что совершенствовать искусство завязывания морских узлов. Чтобы сделать это правильно, требуется некоторая практика. Тип стяжки зависит от того, какую работу будет выполнять арматура, и для ее правильного и качественного выполнения необходимы специальные инструменты.

Арматура используется для укрепления фундаментов, стен и других конструкций, для которых требуется железобетон, а размер, размещение, график перекрытия и требования к изгибу обычно определяются инженером или архитектором. Стяжки или методы соединения обычно остаются на усмотрение установщика стали, поскольку сами по себе стяжки не добавляют прочности или структурной целостности готовому изделию.

Различные виды связей, например, парусные узлы, используются в зависимости от предпочтений подрядчика и частично в зависимости от требуемой жесткости. Более прочная связь используется на вертикальной арматуре, если подрядчик по стали использует саму опалубку для достижения верхних уровней.

Связывание арматурных стержней обычно выполняется с помощью металлического крючка или простых плоскогубцев, которыми при необходимости можно также перерезать проволочную стяжку. Каждый инструмент позволяет сгибать, натягивать и скручивать тонкие проволочные стяжки максимально быстро и эффективно.

• Стяжка с защелкой: Самый распространенный «узел» — это одинарная стяжка, которую можно выполнить, просто обмотав проволоку один раз вокруг соединения, повернув ее на пару оборотов и либо защелкнув. отрезать или, возможно, обрезать длинный конец провода. Этот тип стяжки чаще всего используется для горизонтальных поверхностей, таких как железобетонные фундаменты, а арматура опирается на стулья, подушки или подушки, чтобы держать ее приподнятой над землей.

• Обмотка и защелка: Вариант одинарного крепления используется для привязки горизонтальных элементов к вертикальным опорам таким образом, чтобы предотвратить их сползание вниз. Как только это звучит, проволока обвивается вокруг обоих участников, затем завязывается с одной стороны и защелкивается.

• Седельная завязка: Иногда ее называют U-образной завязкой, она немного сложнее других и в некоторых регионах является предпочтительной. Он чем-то похож на квадратный узел, а не образует диагональную перевязку через перекладину.

• Обмотка и седло: Полуторная петля вокруг стали добавляет немного большей безопасности и жесткости, но обработана так же, как и стандартная седельная стяжка.

• Стяжка в виде восьмерки: Это альтернатива обертке и защелке, очень надежная стяжка для вертикального армирования.

Какой тип галстука вам подходит?

Металлурги, как и представители любой другой строительной профессии, имеют свои предпочтения, и если они соответствуют общепринятым правилам, все они получают одобрение инженеров, архитекторов и инспекторов. Некоторые используют одну катушку проволоки, которую вручную нарезают на требуемую длину по мере необходимости. Другие предпочитают цепочку готовых галстуков, каждый из которых готов к использованию как есть. То же самое относится и к инструментам, используемым для резки, гибки, придания формы и обрезки арматурной стали. BN Products предлагает множество ручных и автоматических инструментов, которые могут использоваться как профессионалами, так и любителями для работы с арматурой.

Сегодня стальные стержни, необработанные или с покрытием, также используются для различных целей в доме и на заднем дворе. Художники, мебельщики и любители «сделай сам» открыли для себя модные и полезные предметы, которые можно производить из обычной арматуры. Если у вас есть портативный сварочный аппарат, богатое воображение и немного свободного времени, возможно, вам стоит изучить этот вопрос.
