Как соединить стропила между собой по длине: Сращивание стропил по длине: соединение, удлинение между собой

Сращивание стропил по длине: соединение, удлинение между собой

При возведении крыши можно столкнуться с самыми различными трудностями. Приведем простой пример, рассчитав длину скатов, вы поняли, что приобретенные брусья слишком короткие. Как поступить в такой ситуации? Как произвести наращивание стропил? Этот элемент конструкции должен выдерживать большие нагрузки, а значит, быть прочным. Так как можно сделать соединение стропил между собой так, чтобы они не поломались во время эксплуатации? Какие методы предлагают использовать профессиональные строители?

Вначале о материале для стропил

Сращивание стропил по длине может быть выполнено несколькими способами. И тут очень важную роль играет материал, из которого сделаны сами элементы. В редких случаях стропила выполняют из металла. В такой ситуации наращивание производится при помощи сварки или болтового соединения.

Чаще всего, стропила выполнены из древесины. Но и тут есть некоторые различия, а именно:

• Элементы могут быть сделаны из брусьев или бревен. Первый вариант наиболее распространен. В этом случае сращивание стропил производится путем врубки;
• Для этих целей могут применяться и одинарные доски. В этом случае сращивать стропила лучше встык или торцовым способом. Также применяется метод внахлест;
• еще один вариант стропил – это сшитые попарно доски. Тут можно использовать способ внахлест или сращивание при расположении состыковочной линии в разбежку.

Методов как соединить  стропила между собой довольно много. Часть из них не требует особого умения, для других нужны дополнительные приспособления. Но в любом случае удлинение – это не самый лучший вариант. Нарастить стропила в длину можно, но цельные элементы будут все-таки прочнее. Поэтому перед их приобретением нужно все тщательно рассчитать.

Метод врубки

Наращивание стропил по длине производится разными способами, но часть из них пользуется наибольшей популярностью. Это связано не только с их проверенной надежностью, но и простотой выполнения. К одним из таких популярных методов сращивания стропил относится способ косого прируба. Его можно применять как в случае с брусьями, так и при использовании одинарных досок.

При выполнении такого соединения стропил следует соблюдать следующие правила:

• Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
• Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
• Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.

Место соединения стропил следует дополнительно укрепить. Каким способом – это зависит от материала, из которого выполнен элемент. Для стропил из бруса используют болтовое соединение. В этом случае отверстие просверливается посередине соединения. Чтобы болт не сминал древесину, следует использовать гайку. Если делается удлинение стропил из одинарной доски, то усиление крепления выполняется с помощью хомута, скрутки или гвоздей.

В качестве «укрепляющего» элемента могут выступать шпильки. В этом случае так же, как и в случае с болтами, проделывается сплошное отверстие, куда и вставляется деревянная шпилька. Еще один вариант соединения – это выступы внутри пропила. Но такую работу могут проделать далеко не все, даже имея хороший плотницкий опыт. Такой вариант наращивания стропил требует повышенной точности.

Применяем метод внахлест

Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.

Для такого метода сращивания следует выполнить следующее:

• Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
• Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
• Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
• Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.

Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.

Делаем соединение встык

Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:

• Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
• Далее, торцы состыковываются и сращиваются с помощью накладок. После чего закрепляются гвоздями;
• Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала. Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
• Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.

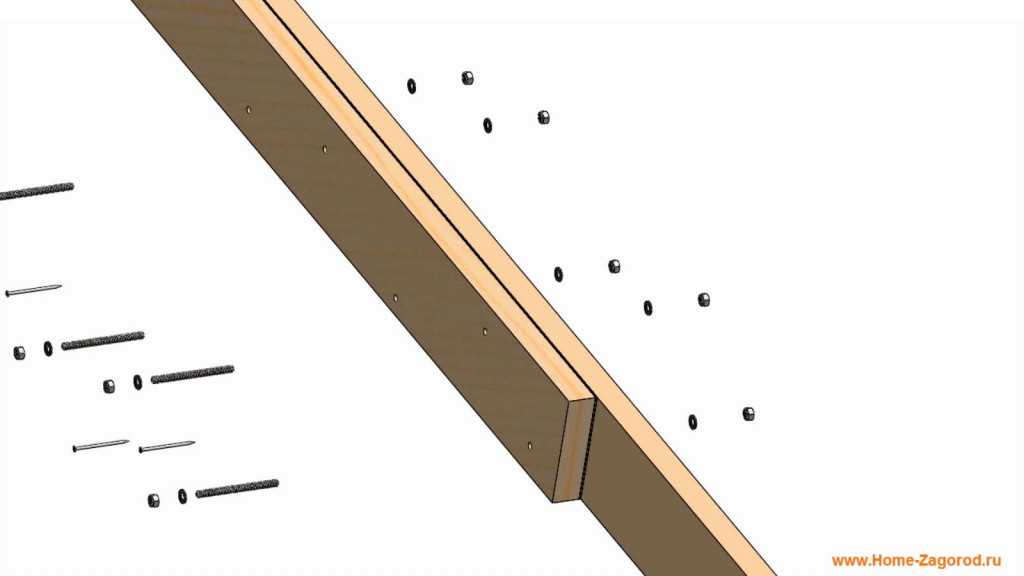

Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение.  В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.

Составной вариант

Соединение стропил внахлест можно произвести и другим способом. В таком варианте элемент не только удлиняется, но еще и увеличивается его сечение. Здесь срастить нужно не две, а три доски. Суть метода в следующем:

• К одной доске с обоих ее концов внахлест сращиваются две другие доски. Между наращенными компонентами остается пространство, которое равняется толщине одинарного элемента. В результате получается стропила с разным сечением на концах;
• В просвет между двойными компонентами устанавливаются вкладки. Их длина должна быть в два раза больше, чем толщина одинарной доски сращенных стропил. Расстояние между вкладками делается не менее двукратного значения их длины;
• В оставшееся пространство можно плотно поместить минеральную вату или джут. Такая прослойка скомпенсирует усадку древесины;
• Крепление проводится при помощи гвоздей, расположенных в шахматном порядке.

Такой способ сращивания стропил характерен тем, что сверху получается тонкий конец, а снизу толстый усиленный. Такой вариант конструкции применяют при возведении ломаной крыши и при установке диагональных стропильных ног.

Где делать соединение

Очень важно правильно выбрать место, где будет производиться сращивание стропил. Дело в том, что такое, даже очень надежное соединение, все равно будет «слабее» чем цельный элемент. Поэтому, на выбранном участке изгибающий момент должен быть практически равен нулю.

Категорически не разрешается соединять стропила посередине. В этом месте самая большая нагрузка на изгиб. В первую же зиму, после обильного снегопада, стропила прогнутся именно в этом месте.

Существует одно важное правило. Место сращивания должно располагаться от ближайшей опоры не боле чем на пятнадцать процентов от длины стропил. В этом случае изгибающая нагрузка будет минимально, а значит, элемент не будет сильно деформироваться. При этом опора может располагаться как до, так и после места соединения. При этом в качестве опоры могут выступать следующие компоненты стропильной системы:

• Мауэрлат. Этот брус располагается на вершине стены по всему периметру дома;
• Коньковый прогон. Этот компонент считается опорой, если используется наслонная система. В этом случае верхние концы стропильных ног упираются непосредственно в прогон;
• Промежуточные стойки и подкосы. Эти компоненты и служат для того, чтобы поддерживать «слишком» длинные стропила. Как правило, под место сращивания и подставляют подкосы.

Только соблюдая эти правила удлиненная любым способом стропила будет выполнять свои функции и не поломается под нагрузками.

методы наращивания, удлинения и соединения стропил

Нередко в ходе строительства каркасов для крыш сложной конфигурации возникает потребность в использовании элементов нестандартного размера. К характерным примерам относятся вальмовые и полувальмовые конструкции, диагональные ребра которых существенно длиннее, чем рядовые стропильные ноги.

Подобные ситуации возникают при сооружении систем с ендовами. Чтобы созданные соединения не стали причиной ослабления конструкций, надо знать, как производится сращивание стропил по длине, каким способом обеспечивается их прочность.

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

• Брусья или бревно. Наращиваются косым прирубом, сформированным в зоне соединения. Для усиления и для предотвращения поворота прирубленные под углом края обоих частей стропилины скрепляются болтом.
• Сшитые попарно доски. Сращиваются с расположением линий состыковки вразбежку. Соединение двух наложенных друг на дружку частей производится гвоздями.
• Одинарная доска. В приоритете сращивание лобовым упором – путем состыковки торцованных частей стропильной ноги с наложением одной или пары деревянных или металлических накладок. Реже из-за недостаточной толщины материала используется косой прируб с креплением металлическими хомутами или традиционным гвоздевым боем.

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Вариант 1: Метод косого прируба

Способ предполагает формирование двух наклонных врубок или запилов, устроенных со стороны сопряжения частей стропильной ноги. Подлежащие состыковке плоскости врубок должны безукоризненно совмещаться без малейших зазоров, независимо от их размеров. В зоне соединения должна быть исключена вероятность деформации.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

• Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
• Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Детали из бруса при выполнении косого прируба дополнительно крепятся проходящим через центр соединения болтом. Отверстие для его установки высверливается заранее, Ø его равен Ø стержня крепежа. Чтобы древесина в месте установки крепления не сминалась, под гайки укладываются широкие металлические шайбы.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Вариант 2: Сплачивание досок

В случае использования технологии сплачивания центр соединяемого участка располагается прямо над опорой. Линии состыковки торцованных досок располагаются с обеих сторон от центра опоры на расчетном расстоянии, равном 0,21 × L, где L обозначает длину перекрываемого пролета.

Люфт и зазоры также недопустимы, но их проще избежать, проведя аккуратную торцовку доски. Этот способ гораздо проще предыдущего метода в исполнении, но чтобы попусту не расходовать метизы и не ослаблять лишними отверстиями древесину, следует с точностью рассчитать число точек устанавливаемого крепежа.

Гвозди с сечением ножки до 6 мм устанавливаются без предварительного высверливания соответствующих отверстий. Под крепеж размером больше указанного сверлить нужно, чтобы при соединении не расколоть вдоль волокон доску. Исключением являются метизы с крестообразным сечением, которые независимо от размера в деревянные детали можно просто забивать.

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

• Крепеж ставят через каждые 50 см вдоль обоих краев сращиваемых досок.
• Вдоль торцевых соединений гвозди ставят с шагом 15 × d, где d это диаметр гвоздя.
• Для сплачивания доски в месте сопряжения подходят гладкие круглые, винтовые и резьбовые гвозди. Однако резьбовые и винтовые варианты в приоритете, потому что у них прочность на выдергивание значительно выше.

Отметим, что соединение стропилин сплачиванием приемлемо в случае устройства элемента из двух сшитых досок. В результате оба стыка перекрываются цельным участком пиломатериала. К плюсам способа отнесем внушительную для частного строительства величину перекрываемого пролета. Подобным образом можно наращивать стропильные ноги, если расстояние от вершины до нижней опоры достигает 6,5 м.

Вариант 3: Лобовой упор

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

• Подлежащие состыковки края доски должны быть безупречно отторцованы. Зазоры любого размера по линии соединения необходимо исключить.
• Длина накладок определяется формулой l = 3 × h, т.е. они обязаны быть не меньше, чем три ширины доски. Обычно длину вычисляют и подбирают, исходя из числа гвоздей, формула дана для выяснения минимальной длины.
• Накладки выполняются из материала, толщина которого не менее 1/3 аналогичного размера основной доски.

Гвозди в накладки забивают в два параллельных ряда с шахматным «разбросом» крепежных точек. Чтобы тонкую по отношению к основному пиломатериалу накладку не повредить, количество точек крепления рассчитывается с ориентиром на сопротивление гвоздей поперечной силе, действующей на ножки метиз.

Когда стык частей стропилины расположен прямо над опорой, в расчетах гвоздевого боя для фиксации накладок нет необходимости. Правда, в этом случае состыкованная нога станет работать как две отдельные балки и на прогиб, и на сжатие, т.е. по нормальной схеме придется рассчитывать несущую способность для каждой из составляющих частей.

Если в качестве крепежа используются стальные стержневые болты или стержни без резьбы, нагели, при состыковке толстой доски или бруса, то угроза деформации будет полностью исключена.

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

При производстве лобовых соединений стропилин необходимо четко соблюдать расчетный шаг установки, численность и диаметр крепежных элементов. При сокращении расстояний между точками фиксации может произойти расщепление древесины. Если отверстия под крепеж будут больше положенных размеров, стропилина деформируется, а если меньше – расколются пиломатериалы в период установки крепежа.

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

• Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
• Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
• Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

Демонстрация основных приемов сращивания конструктивных элементов стропильной системы:

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

Будьте в курсе!

Подпишитесь на новостную рассылку

Стяжки для стропил и крыши с малым уклоном

• Главная >
• org/breadcrumb»> Как >
• Обрамление >
• Стяжки для стропил и крыши с малым уклоном

Каркас

Опубликовано: 01 октября 2008 г.

вопросы и ответы

По Джордан Трусделл

Войдите под номером или Зарегистрируйтесь под номером , чтобы загрузить PDF-версию этой статьи. (80,69 КБ)

В. У моих клиентов есть гараж с традиционной крышей 4/12, который они хотят переоборудовать в жилое помещение. Им нравится идея сводчатого потолка, но не расходы на новый структурный выступ, который потребуется. В качестве компромисса, могу ли я заменить существующие потолочные балки стропильными связями?

A. Джордан Трусделл, инженер-строитель из Блэксбурга, штат Вирджиния, отвечает: В простой двускатной крыше стропила несут временные и постоянные нагрузки, которые толкают вниз и наружу к верхней части опорных стен. Эта горизонтальная нагрузка — или тяга — может быть значительной, особенно на крыше с малым уклоном. Чтобы противостоять осевой нагрузке, IRC требует, чтобы структурный конек (требуемый для любой крыши с уклоном менее 3/12) или чтобы каждая пара стропил была надежно соединена друг с другом сплошной потолочной балкой (R802.3, 2006 IRC). ).

Нормы допускают установку балок над верхней плитой, но только при определенных условиях. Предыдущие строительные нормы и правила разрешали размещать стропильные стяжки над пластиной на высоте двух третей расстояния между верхней пластиной и коньком, но теперь IRC 2006 г. ограничивает эту высоту до одной трети расстояния между пластиной и коньком (см. Сноска A, таблица R802.5.1, 2006 IRC). Если ваш гараж имеет ширину 24 фута и крышу 4/12, новые стропильные стяжки могут быть размещены не более чем в 16 дюймах от пластины без дополнительных инженерных работ.

С практической точки зрения сложно использовать высокие затяжки стропил на крышах с низким уклоном, потому что сила в каждой затяжке увеличивается с обратной величиной уклона. А когда стропильные стяжки используются над плитой, пролет стропила должен быть уменьшен на целых 33 процента по сравнению с допустимым пролетом, когда стяжки находятся у плиты. Вот формула, которую я использую для определения силы стяжки: T = W/2 x H/h x прогон/подъем, где W равно нагрузке на стропила, H равно высоте конька, а h равно расстоянию от конька до центра стяжки (иллюстрация ниже) .

В этом примере, когда W = 960, натяжение анкерной силы на плите при наличии стропил с шагом 24 дюйма по центру, шагом 4/12 и пролетом 12 футов составляет 1440 фунтов. Перемещение стропильных анкеров всего на 16 дюймов от пластины (максимум, разрешенный нормами) увеличивает усилие анкерной связи с 1440 фунтов до 2160 фунтов. Сравните это с крышей с аналогичным каркасом 12/12, которая имеет аналогичные нагрузки: усилие стяжки на пластине составляет 480 фунтов — и только 720 фунтов, когда стяжки находятся на высоте 4 фута от пластины (опять же, максимальное значение, разрешенное нормами).

Легко недооценить количество крепежных деталей, необходимых для каждого соединения стропила со стяжкой (и для любого центрального соединения в этой сборке). Чтобы найти количество креплений на соединение, разделите усилие стяжки на 100 фунтов на гвоздь (типичная мощность гвоздя 16d). Как видите, даже у плиты на каждое соединение в вашей кровле 4/12 требуется 15 гвоздей; переместите стропильные стяжки, и вам понадобится 22 гвоздя на соединение. Другим вариантом, требующим меньшего количества крепежных элементов, является использование болтов вместо гвоздей (см. 9).0023 Практическая инженерия, 5/96, для графика болтов и гвоздей).

Если конструкция стропил не слишком велика, и вы можете найти способ прибить новые связи на место, не расщепляя существующие пиломатериалы, маловероятно, что вы сможете поднять потолок более чем на 15 процентов от общей высоты крыши без посторонней помощи. инженера-строителя.

Ключевые слова:

Тема:

Полевое руководство JLC:

Каркас стропил – Southwest New Brunswick Service Commission

Несмотря на то, что существуют всевозможные стили и подсистемы крыш (мансардные, двускатные, двускатные, двускатные слуховые окна, амбарные слуховые окна), в конце концов, когда речь идет о большинстве жилых крыш, существует всего два вида систем: стропила и фермы. Обе системы имеют сходства и различия.

Вот критическая разница: чтобы строительный инспектор мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как пригодная для снеговых нагрузок в данном районе. Так делают все местные производители ферм.

Или, проще говоря, плотник или подрядчик может построить ферму, но она не может считаться соответствующей Кодексу.

С другой стороны, плотник или подрядчик может построить стропильную систему, и если все сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

Итак, вот важная информация о стропилах.

Определения

Хомутная стяжка: деревянная секция, соединяющая вместе две противоположные стропила. Это часто используется для уменьшения пролета стропил.

Карликовая стена: небольшая стена, состоящая из верхней и нижней плиты (и двойной верхней плиты, если стропила не опираются непосредственно на вертикальные стойки), которая возводится для поддержки стропил частично вверх по склону. (Обычно строится довольно близко к стене — вспомните кровлю в стиле «Кейп-Код».)

Пролет стропил: это расстояние между несущей стеной и центром крыши, измеренное по горизонтали. Пролет НЕ является расстоянием между несущей стеной и пиком крыши, измеренным по диагонали.

Стропила: Это древесина, которая проходит от центра (вершины) к несущей стене.

Пролет стропил: это расстояние между несущей стеной и центром крыши, измеренное по горизонтали. Пролет НЕ является расстоянием между несущей стеной и пиком крыши, измеренным по диагонали.

Коньковая балка: Если крыша имеет пологий скат, то нагрузка на крышу должна поддерживаться на вершине балкой, которая проходит по всей длине вершины и поддерживается системой, которая в конечном итоге ведет непосредственно к фундамент конструкции, либо аналогичный набор несущих элементов. Обычно это требуется только при наклоне 1:3 (шаг 4:12) или больше.

Коньковая доска: В некоторых случаях может потребоваться коньковая доска. Коньковая доска — это не что иное, как цельный элемент из дерева, который проходит по всей длине вершины.

Уклон: В строительстве уклон – или угол – крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (пробеге).

Обратите внимание, что крыши с углом 60 градусов и более рассматриваются как стены для целей Кода – за исключением наружной обшивки и кровельного материала.

Стойка: вертикальный опорный элемент. Обычно размещается у внешнего края, но также может использоваться на внутреннем козырьке. Должен располагаться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

Стропила

Стропила для крыш с уклоном 1:3 или менее

Если уклон крыши составляет 1:3 (шаг 4:12), то в игру вступают два ключевых элемента.

• 1) Центр козырька должен поддерживаться одной из двух вещей:
  • Либо коньковая балка с опорой на концах (и/или посередине, если требуется), либо
  • Коньковая доска из пиломатериалов стандартных размеров высотой, равной поверхности стропила или превышающей ее; поддерживается на расстоянии не более 1,2 метра (4 фута) несущей стеной или деревянными стойками 2×6, поддерживаемыми соответствующими несущими элементами. [9.23.14.8(3)]
• 2) Стропила в месте их соединения с верхней плитой несущей стены должны быть скреплены потолочными балками с обоих концов; или, как вариант, рулевые тяги. [9.23.14.8 (5)]

Стропила для крыш с уклоном 1:3 и более

Стропильные системы для более крутых скатов крыш предъявляют несколько менее строгие требования. Во-первых, если нижние концы стропил «адекватно привязаны для предотвращения смещения наружу» [9.23.14.8(4)], нет необходимости в коньковой доске. В этом случае боковыми связями обычно служат потолочные балки или система перекрытий.

Хомуты

Хомуты можно использовать для уменьшения пролета стропил – они обеспечивают промежуточную опору для стропил, но только для крыш с уклоном более 1:3. Однако нельзя предполагать, что они обеспечивают поддержку соединения (см. ниже).

Сращивание стропил

В случаях, когда диагональная длина пиломатериала превышает доступную длину 16 футов, стропила должны быть сращены на опоры (стойки или стены), которые достигают подходящей опоры. [9.23.14.1(1)] Стойки могут быть установлены по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14(4)]

Соединение на пике

Если требуется коньковая доска, то стропила могут быть смещено на 1-1/2 дюйма. Это позволяет немного облегчить прибивание гвоздей.

В противном случае стропила должны быть естественным образом соединены по коньку. Косынка может использоваться для соединения стропил на пике, где не требуется коньковая доска. Код не указывает тип косынки, что означает, что можно использовать кусок фанеры, если в качестве соединителей используются гвозди (не обычные шурупы!), конструкция будет приемлемой.

Размеры стропил

Размеры стропил основаны на четырех переменных: размере пиломатериалов, пролете стропил, шаге стропил и расчетной снеговой нагрузке. 903:05 Мы немного подсчитали и предоставили две таблицы, чтобы помочь определить пиломатериалы, необходимые для двух ключевых климатических зон в нашем районе: округа Йорк и округа Шарлотт. Обратите внимание, что это для снеговой нагрузки 41 фунт/фут (2 кПа), а в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения инструкций.

Размеры коньковых балок

Если коньковая балка необходима, обратите внимание, что она должна быть изготовлена ​​из трех-, четырех- или пятислойных пиломатериалов размером 2×8 или больше. Позвоните нам для спецификаций.

Прибивание стропил

К соединениям стропил и верхней плиты предъявляются особые требования. Вот таблицы для прибивания гвоздей, которые помогут в строительстве.

Деталь конструкции	Минимальная длина гвоздей, мм	Требуемая длина, дюймы	Минимальное количество или максимальное расстояние между гвоздями
Стропила, стропильные фермы или кровельные балки к плите – гвоздь	82	3,23	3
Стропильная пластина к каждой потолочной балке	101	3,98	2
Стропила к балке (с опорой на конек)	76	2,99	3
Стропила к балке (с коньком без опоры)	76	2,99	См. таблицу 9.23.14.8 ниже
Косынка для каждой стропила на вершине	57	2,24	4
Стропила к коньковой доске – гвоздь заостренный – гвоздь торцевой	82	3,23	3
Хомут к стропилу – каждый конец	76	2,99	3
Боковая поддержка стяжки воротника для каждой стяжки	57	2,24	2
Нарожное стропило к вальмовому или ендовному стропилу	82	3,23	2
Подкос к стропилу	76	2,99	3
Распорка крыши к несущей стене – гвоздь	82	3,23	2

Изоляция пространств под стропилами

Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция — это просто вопрос доведения изоляции чердака до уровня R50, необходимого для чердаков.

Если пространство под стропильной системой отапливается, то диагональные элементы стропильной системы необходимо утеплить и оформить как соборное перекрытие. В этом случае эта сборка должна быть R26.

Если пространство над стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в соборном потолке может наложить некоторые конструктивные соображения на строителя/владельца дома.

К счастью, пространство можно считать «замкнутым» с точки зрения возможности использования целлюлозы и других насыпных изоляционных материалов [9.25.2.4(2)], но целлюлоза и стекловолокно обычно имеют значение R 3,5 на единицу площади. дюйма толщины, что представляет проблему при изоляции стропил. R 3,5/дюйм означает только R190,5 для стандартного стропила 2×6 и 25,3 для стропила 2×8. Теперь другие материалы — обшивка, пароизоляция, гипсокартон — добавят немного, но фактор теплового моста пиломатериала и даже сборка стропил 2×8 все равно не будет соответствовать нормам с использованием стекловолокна или целлюлозного наполнителя.
