Как соединить стропила между собой по длине: Сращивание стропил между собой по длине — пошаговое видео и фото

Сращивание стропил по длине: соединение, удлинение между собой

При возведении крыши можно столкнуться с самыми различными трудностями. Приведем простой пример, рассчитав длину скатов, вы поняли, что приобретенные брусья слишком короткие. Как поступить в такой ситуации? Как произвести наращивание стропил? Этот элемент конструкции должен выдерживать большие нагрузки, а значит, быть прочным. Так как можно сделать соединение стропил между собой так, чтобы они не поломались во время эксплуатации? Какие методы предлагают использовать профессиональные строители?

Вначале о материале для стропил

Сращивание стропил по длине может быть выполнено несколькими способами. И тут очень важную роль играет материал, из которого сделаны сами элементы. В редких случаях стропила выполняют из металла. В такой ситуации наращивание производится при помощи сварки или болтового соединения.

Чаще всего, стропила выполнены из древесины. Но и тут есть некоторые различия, а именно:

• Элементы могут быть сделаны из брусьев или бревен. Первый вариант наиболее распространен. В этом случае сращивание стропил производится путем врубки;
• Для этих целей могут применяться и одинарные доски. В этом случае сращивать стропила лучше встык или торцовым способом. Также применяется метод внахлест;
• еще один вариант стропил – это сшитые попарно доски. Тут можно использовать способ внахлест или сращивание при расположении состыковочной линии в разбежку.

Методов как соединить  стропила между собой довольно много. Часть из них не требует особого умения, для других нужны дополнительные приспособления. Но в любом случае удлинение – это не самый лучший вариант. Нарастить стропила в длину можно, но цельные элементы будут все-таки прочнее. Поэтому перед их приобретением нужно все тщательно рассчитать.

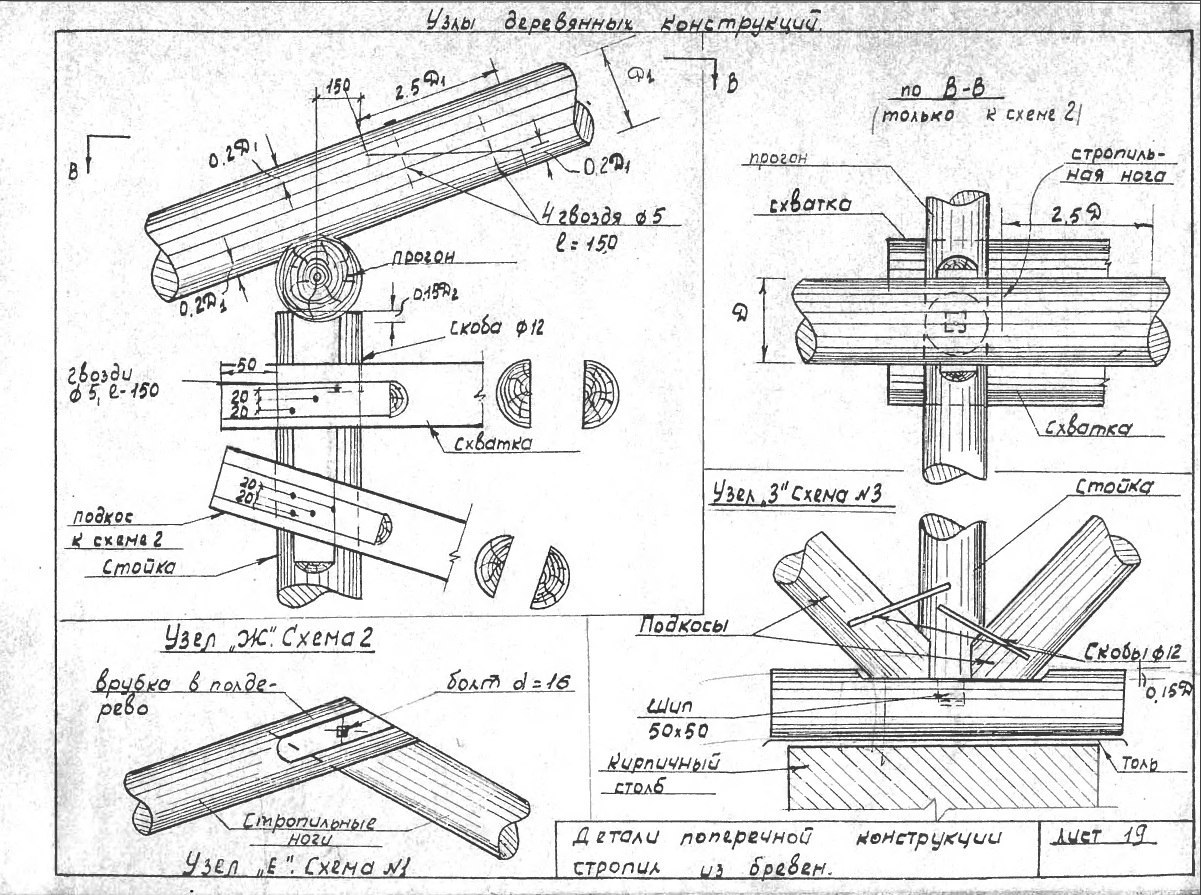

Метод врубки

Наращивание стропил по длине производится разными способами, но часть из них пользуется наибольшей популярностью. Это связано не только с их проверенной надежностью, но и простотой выполнения. К одним из таких популярных методов сращивания стропил относится способ косого прируба. Его можно применять как в случае с брусьями, так и при использовании одинарных досок.

При выполнении такого соединения стропил следует соблюдать следующие правила:

• Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
• Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
• Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.

Место соединения стропил следует дополнительно укрепить. Каким способом – это зависит от материала, из которого выполнен элемент. Для стропил из бруса используют болтовое соединение. В этом случае отверстие просверливается посередине соединения. Чтобы болт не сминал древесину, следует использовать гайку. Если делается удлинение стропил из одинарной доски, то усиление крепления выполняется с помощью хомута, скрутки или гвоздей.

В качестве «укрепляющего» элемента могут выступать шпильки. В этом случае так же, как и в случае с болтами, проделывается сплошное отверстие, куда и вставляется деревянная шпилька. Еще один вариант соединения – это выступы внутри пропила. Но такую работу могут проделать далеко не все, даже имея хороший плотницкий опыт. Такой вариант наращивания стропил требует повышенной точности.

Применяем метод внахлест

Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.

Для такого метода сращивания следует выполнить следующее:

• Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
• Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
• Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
• Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.

Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.

Делаем соединение встык

Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:

• Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
• Далее, торцы состыковываются и сращиваются с помощью накладок. После чего закрепляются гвоздями;
• Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала. Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
• Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.

Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение.  В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.

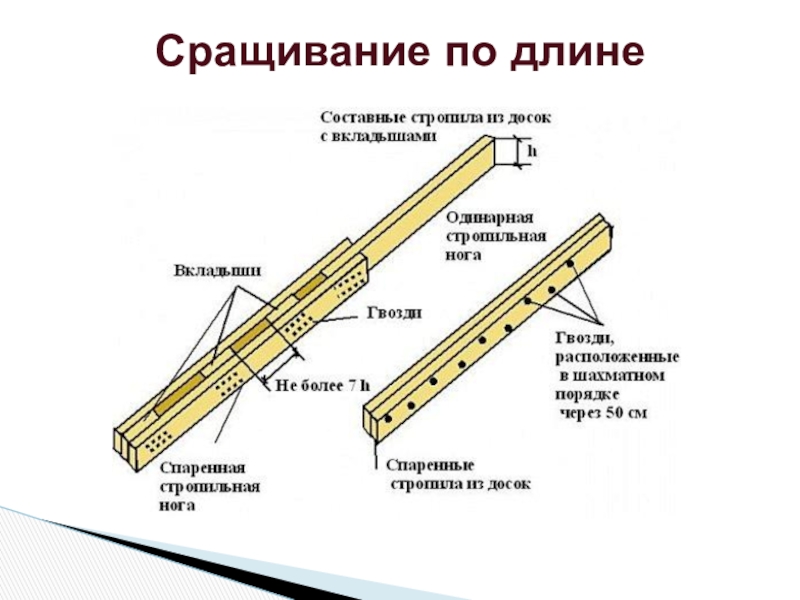

Составной вариант

Соединение стропил внахлест можно произвести и другим способом. В таком варианте элемент не только удлиняется, но еще и увеличивается его сечение. Здесь срастить нужно не две, а три доски. Суть метода в следующем:

• К одной доске с обоих ее концов внахлест сращиваются две другие доски. Между наращенными компонентами остается пространство, которое равняется толщине одинарного элемента. В результате получается стропила с разным сечением на концах;
• В просвет между двойными компонентами устанавливаются вкладки. Их длина должна быть в два раза больше, чем толщина одинарной доски сращенных стропил. Расстояние между вкладками делается не менее двукратного значения их длины;
• В оставшееся пространство можно плотно поместить минеральную вату или джут. Такая прослойка скомпенсирует усадку древесины;
• Крепление проводится при помощи гвоздей, расположенных в шахматном порядке.

Такой способ сращивания стропил характерен тем, что сверху получается тонкий конец, а снизу толстый усиленный. Такой вариант конструкции применяют при возведении ломаной крыши и при установке диагональных стропильных ног.

Где делать соединение

Очень важно правильно выбрать место, где будет производиться сращивание стропил. Дело в том, что такое, даже очень надежное соединение, все равно будет «слабее» чем цельный элемент. Поэтому, на выбранном участке изгибающий момент должен быть практически равен нулю.

Категорически не разрешается соединять стропила посередине. В этом месте самая большая нагрузка на изгиб. В первую же зиму, после обильного снегопада, стропила прогнутся именно в этом месте.

Существует одно важное правило. Место сращивания должно располагаться от ближайшей опоры не боле чем на пятнадцать процентов от длины стропил. В этом случае изгибающая нагрузка будет минимально, а значит, элемент не будет сильно деформироваться. При этом опора может располагаться как до, так и после места соединения. При этом в качестве опоры могут выступать следующие компоненты стропильной системы:

• Мауэрлат. Этот брус располагается на вершине стены по всему периметру дома;
• Коньковый прогон. Этот компонент считается опорой, если используется наслонная система. В этом случае верхние концы стропильных ног упираются непосредственно в прогон;
• Промежуточные стойки и подкосы. Эти компоненты и служат для того, чтобы поддерживать «слишком» длинные стропила. Как правило, под место сращивания и подставляют подкосы.

Только соблюдая эти правила удлиненная любым способом стропила будет выполнять свои функции и не поломается под нагрузками.

Как выполнить сращивание стропил по длине: разбор вариантов

Последнее обновление статьи 14. 05.2022

Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию. При необходимости выполняется сращивание стропил с целью увеличить длину элемента.

Содержание

Расчет длины и сечения стропил, подготовка материала

В частном строительстве для возведения стропильной системы традиционно используется пиломатериал. Металлические или железобетонные конструкции встречаются значительно реже.

Разработка проекта каркаса крыши подразумевает выполнение целого ряда расчетов, которые позволяют подобрать оптимальные параметры для каждого элемента стропильной системы. Стропила в процессе эксплуатации крыши принимают на себя основную внешнюю нагрузку, и к прочности данного элемента предъявляются повышенные требования.

Чтобы вычислить требуемую длину стропильной ноги, необходимо определиться с углом наклона кровли и рассчитать высоту крыши, исходя из ширины дома. Наслонные или висячие стропила при небольших размерах дома могут выполняться из цельного бруса или доски. Если длина имеющегося пиломатериала недостаточна, требуется выполнить сращивание, чтобы стропильная нога соответствовала заданным размерам.

Длина стропила зависит от размера пролета между коньком и верхней частью стены дома. Сечение стропильной ноги выбирается в зависимости от расчетной нагрузки и расстояния между ними.

Усредненные значения приведены в таблице. Если в качестве кровельного покрытия предполагается использовать керамическую черепицу либо асбоцементный шифер, каркас крыши желательно возводить из пиломатериала увеличенного сечения.

Выбирая материал для изготовления стропил, предпочтение рекомендуется отдать древесине хвойных пород. Она легко обрабатывается, хорошо противостоит гниению, имеет необходимую прочность. Подготовленные к монтажу стропилины и другие элементы каркаса крыши следует пропитать огнебиозащитным составом.

При необходимости выполнить сращивание стропил по длине, важно выбрать оптимальную технологию, которая позволит обеспечить расчетную прочность конструкции. На видео представлены основные способы сращивания стропильных ног по длине.

Конструктивные особенности сращивания стропил

Увеличение длины стропильных ног производится за счет соединения коротких элементов из доски или бруса. Узел стыковки (практически при любом методе наращивания) представляет собой пластичный шарнир. Но стропилина должна иметь необходимую жесткость по всей длине, поэтому стык должен располагаться в том месте, где практически отсутствует изгибающий момент.

С этой целью стык (пластичный шарнир) должен располагаться на определенном расстоянии от опоры, которое составляет 15% от длины пролета, перекрываемого стропилом.

Следует учитывать, что расстояние от мауэрлата до промежуточной стропильной опоры отличается от расстояния между этой же опорой и коньком. Это требует использования равнопрочной схемы – необходимо обеспечить одинаковую прочность по всей длине, создание равного прогиба не требуется.

Особые требования к прочности предъявляются к накосным (диагональным) стропилам вальмовых и полувальмовых крыш. Они превышают по длине стропила боковых скатов и служат опорой для нарожников – укороченных стропильных ног.

Сращивание стропил, при необходимости увеличить их длину, выполняется по следующим технологиям:

• соединение досок встык;
• метод «косой прируб»;
• соединение внахлест.

Использования такого инструмента, как стусло, дает возможность отрезать концы досок строго под заданным углом, обеспечивая необходимую плотность стыков.

Соединение встык

Метод соединения встык дает возможность нарастить стропильную ногу, используя специальную накладку. Чтобы правильно выполнить соединение, требуется стыкуемые концы досок или бруса отрезать строго под углом 90°. Это позволит предотвратить образования прогиба под нагрузкой в месте стыка торцов стыкуемых стропил.

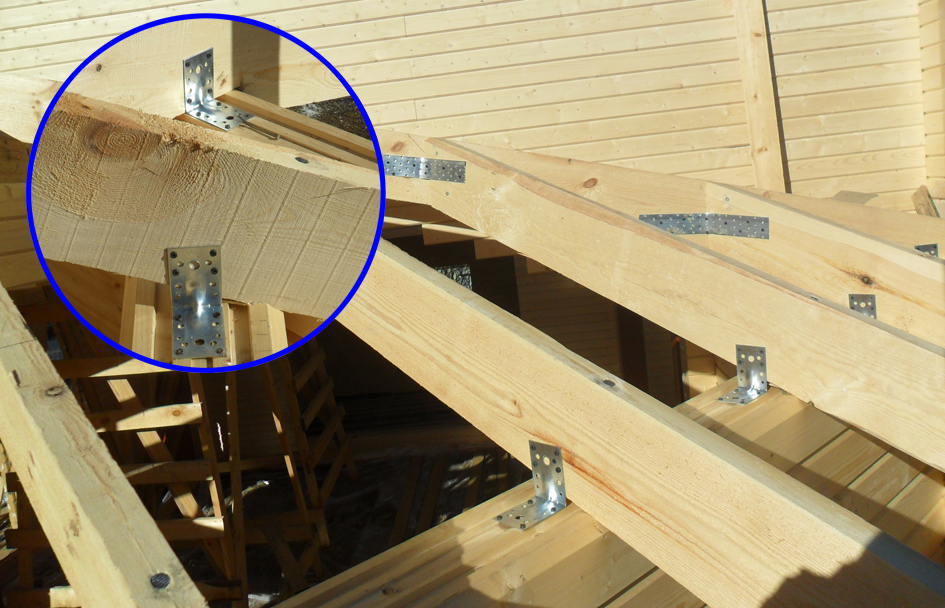

Срезанные торцы соединяются и закрепляются посредством металлического крепежа либо используются накладки из обрезков доски, устанавливаемые с обеих сторон соединения. Каждая накладка должна быть прибита гвоздями, расположенными в шахматном порядке.

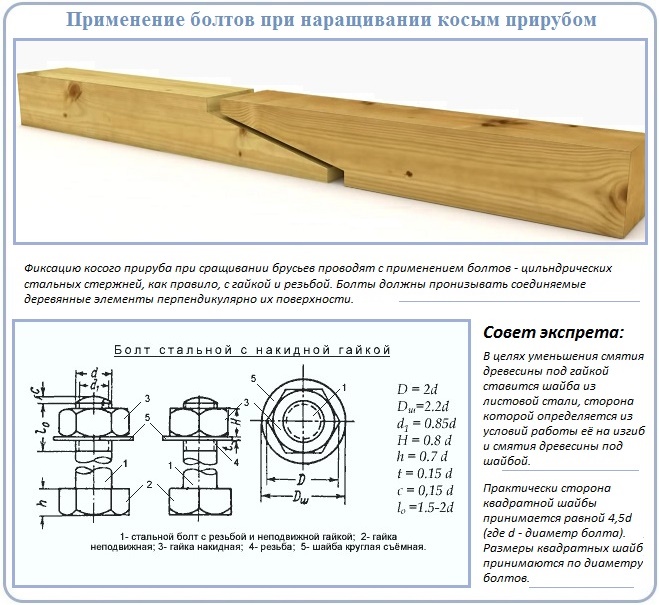

Метод «косого прируба»

Если соединение встык более всего подходит для сращивания стропильных досок, метод косого прируба идеально подходит для увеличения стропильной ноги из бруса большого сечения. Данная технология получила свое название из-за принципа подрезки элементов. Соприкасающиеся концы досок необходимо подрезать под определенным углом.

Элементы, выполненные из бруса, плотно стыкуются полученными плоскостями. В месте соединения требуется выполнить сквозное вертикальное отверстие под шпильку или болт.

Важно, чтобы диаметр отверстия точно соответствовал диаметру крепежного элемента (12 или 14 мм) или был меньше на 1 мм. В этом случае крепление плотно сидит в древесине и отсутствует люфт, который может создать нагрузку на изгиб.

При установке шпилек или ботов необходимо использовать широкие металлические шайбы, чтобы крепеж со временем не повредил древесину.

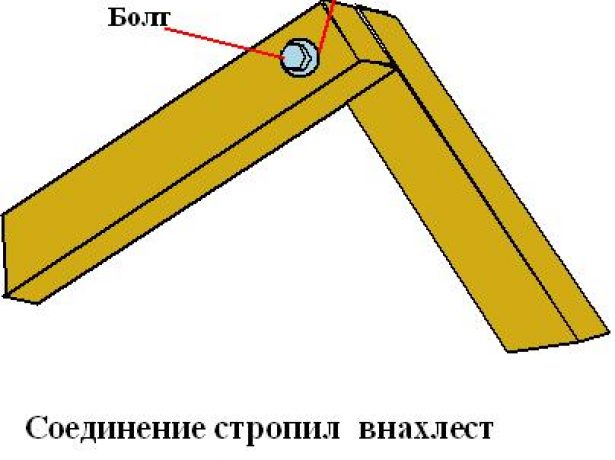

Соединение внахлест

Срастить стропильные доски можно внахлест – это дает возможность создать жесткое соединение. Данный способ удлинения достаточно прост: две доски укладываются друг на друга с нахлестом, длина которого должна составлять не менее одного метра. Соединение досок выполняется при помощи гвоздей – крепежные элементы устанавливаются в шахматном порядке.

Крепление элементов внахлест – наиболее простой способ стыковки наращивания стропильных ног. В этом случае не требуется соблюдать точность подрезки элементов. Вместо гвоздей в качестве крепежа могут применяться шпильки с шайбами и гайками.

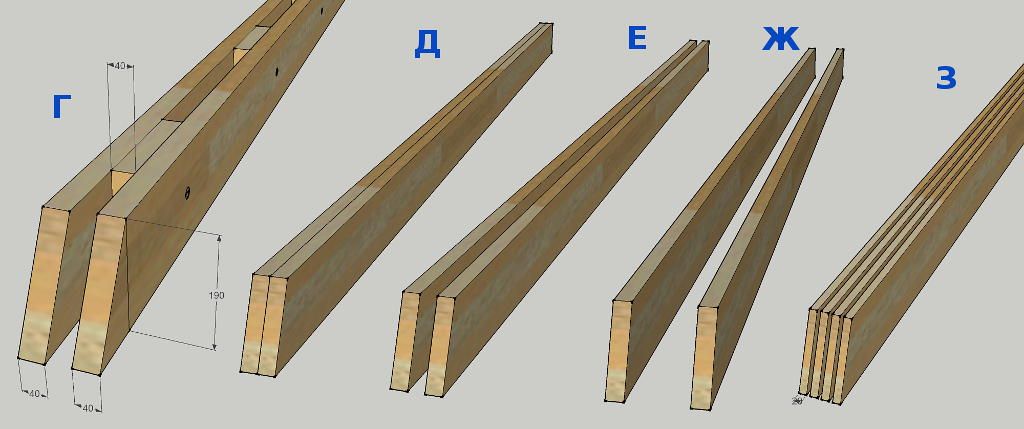

Спаренные и составные стропила из досок

В качестве удлиненных стропильных ног используются конструкции, выполненные из досок – спаренные и составные.

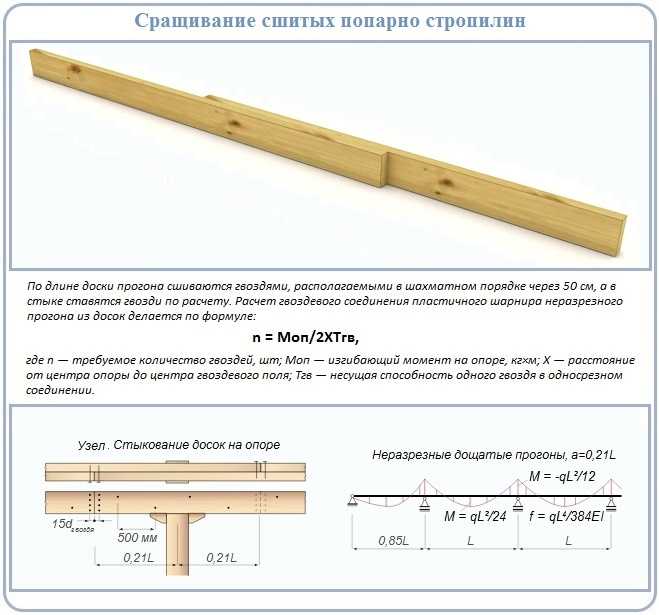

Спаренные выполняются из двух или более досок, соединенных широкими сторонами, которые сшиваются друг с другом с помощью гвоздей, расположенных в шахматном порядке. Чтобы увеличить длину стропильной ноги, соединенные попарно доски стыкуются внахлест и встык с другой спаренной системой.

Это дает возможность создать равнопрочную конструкцию, способную выдержать высокие нагрузки. Удлиненные стропильные ноги из спаренных досок практически не уступают стропилам из цельного бруса и могут применяться для создания накосных стропил для вальмовых и полувальмовых крыш.

При удлинении стропильной ноги важно, чтобы сплачиваемые доски располагались со сдвигом не менее, чем на метр. Соединения должны располагаться в шахматном порядке, чтобы каждый стык был закрыт цельной доской.

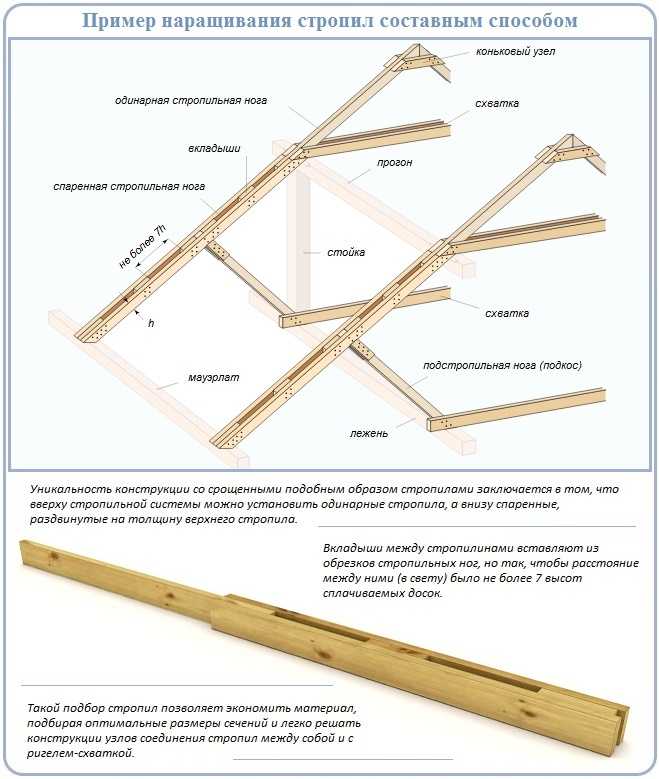

Составное стропило изготавливается из трех досок. Основой конструкции являются две доски, имеющие одинаковую длину. Между ними укладывается третья доска, по ширине соответствующая основным. Ее длина должна обеспечить необходимую длину стропильной доски.

Свободный промежуток между двумя основными досками заполняется обрезками доски, ширина которых соответствует доске-вкладышу. Вся конструкция прошивается гвоздями. Дополнительная доска должна заходить между основными не менее чем на метр по длине. Она закрепляется гвоздями, расположенными в шахматном порядке.

Надежность составных стропил существенно уступает спаренным конструкциям. Составные системы могут с успехом использоваться для возведения скатных кровель, но их нельзя применять в качестве накосных стропил вальмовых крыш.

Чтобы правильно выполнить монтаж удлиненных балок, необходимо учитывать место расположения стыков нарощенной конструкции. Они должны располагаться недалеко от опоры, что в минимальной степени подвергаться нагрузкам на изгиб.

Наращивание стропил – экономически выгодный шаг, так как позволяет применять унифицированные материалы для создания конструкций необходимой длины.

Тематическое видео в статье дает возможность подробно ознакомиться с тем, как правильно выполнить стыковку элементов стропила при наращивании.

Как определить размеры стропил крыши?

Статьи по теме для чтения:

• Как определить размер лаг пола согласно IRC | Простое объяснение с примерами
• Как определить размеры потолочных балок в соответствии с IRC | Простое объяснение с примерами

Хотите научиться легко определять размеры стропил крыши?

Глава 8 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство кровельных и потолочных систем. Элементы крыши/потолка должны быть правильно спроектированы, чтобы обеспечить адекватную поддержку в соответствии с возлагаемыми на них нагрузками, а также обеспечить правильную передачу этих нагрузок на опорные стены и/или опорные элементы конструкции.

Международный жилищный кодекс (IRC) признает два типа традиционных систем каркаса крыш и потолков для зданий, подпадающих под действие Международного жилищного кодекса (IRC): деревянный каркас и холодногнутый стальной каркас.

В этом посте мы рассмотрим элементы деревянного каркаса крыши, особенно стропила. Проектирование и конструкция деревянных стропил крыши описаны в разделе R802.4 Международного жилищного кодекса (IRC).

(Примечание: ссылки на таблицы изменены в версии IRC 2018 года. Таблицы допустимых пролетов стропил крыши в версии 2018 года находятся в разделе R802.4, а таблицы в версии 2015 года — в разделе R802.5. , В целях единообразия этот пост будет ссылаться на IRC 2018. Обратите внимание, какую версию IRC вы используете, поскольку допустимые интервалы могут различаться.)

Раздел R802.4 описывает критерии каркаса деревянных стропил крыши, которые также включают таблицы нормативных пролетов.

В этом посте мы узнаем, как правильно подобрать размер стропил крыши в зависимости от их пролета, расстояния между ними и породы используемого дерева.

Забавный совет:  Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим POST .

Нагрузки на стропила крыши

Деревянные стропила крыши имеют размеры, основанные на одной из восьми таблиц, содержащихся в коде. В этих таблицах пролетов перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

Код распознает 2 типа нагрузок, действующих на стропила крыши: динамические нагрузки и постоянные нагрузки.

Временные нагрузки  определяются кодом следующим образом:

Нагрузки, возникающие при использовании и нахождении в здании или другой конструкции. Сюда не входят строительные и экологические нагрузки.

Постоянные нагрузки  определяются кодом следующим образом:

Вес строительных материалов, встроенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделка, облицовка и другие аналогичные архитектурные и конструкционные элементы, а также стационарное сервисное оборудование.

Таблицы пролетов стропил крыши

Как упоминалось выше, в таблицах пролетов в коде перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от применяемого сценария расчетной нагрузки.

В соответствии с , раздел R802.4.1 , стропила крыши должны иметь размеры в соответствии с таблицами с R802.4.1(1) по R802.4.1(8) . Очень важно правильно выбрать стол.

Теперь, чтобы выбрать правильный стол, мы должны понять 2 вещи: какая динамическая нагрузка должна использоваться и прикреплены ли потолочные балки к стропилам крыши.

Ранее мы коснулись нагрузок, но давайте рассмотрим, почему важно знать, прикреплены ли потолочные балки к стропилам крыши или нет.

В соответствии с Раздел R802.5.2 каждое стропило крыши должно быть привязано к конструкции с помощью потолочных балок или стропильных связей . Когда потолочные балки прикреплены, они действуют как стяжка. Когда они идут в противоположном направлении, создавая сценарий, в котором они не прикреплены к стропилам, тогда можно использовать стропильные стяжки для выполнения требования стяжки.

Это соединение важно, потому что оно противостоит горизонтальному распору от гравитационных нагрузок и распору стропил, вызванному подъемом от ветровой нагрузки.

Использование стропильной стяжки или самих потолочных балок может немного различаться по размеру используемых стропил крыши, поэтому код создает два типа таблиц пролетов. Один для того, когда потолочные балки используются в качестве стяжек, и один, когда они не используются, поэтому требуются стропильные стяжки.

Следует также отметить, что таблицы пролетов стропил ограничены потолочными балками или связями стропил, расположенными на верхней плите или в нижней трети чердачного помещения. Если потолочная балка расположена не на верхней плите, а в нижней трети чердака, к стропилам применяется поправочный коэффициент пространства между стропилами, чтобы учесть дополнительную нагрузку на стропила крыши из-за расположения стяжки или потолочной балки. выше на чердаке. Этот поправочный коэффициент находится в сноске «A» в любом пространстве стропильной крыши в таблицах с R802.4.1(1) по R802.4.1(8).

Однако важно отметить, что если потолочные балки или стропильные связи расположены выше на чердаке, где они превышают требование одной трети, то таблицы пролетов НЕ могут быть использованы и вместо этого потребуется крыша стропила должны быть спроектированы в соответствии с принятой инженерной практикой.

Таким образом, в основном, если расчетные нагрузки превышены или потолочные балки или стропильные связи расположены более чем на одну треть вглубь чердака, конструкция стропил крыши не соответствует предписывающим стандартам таблиц, и в этом случае они должны быть разработан в соответствии с общепринятой инженерной практикой.

Как видите, в отличие от потолочных балок или балок перекрытия , стропила крыши имеют множество факторов, которые необходимо учитывать при выборе правильного размера.

Теперь давайте взглянем на эти таблицы, чтобы узнать, как правильно определить размеры стропил крыши, используя предписывающие стандарты:

Для простоты выше показаны только заголовки таблиц. Заголовок таблицы необходимо сначала понять, прежде чем мы сможем правильно выбрать правильную таблицу для определения размеров стропил крыши. Каждая таблица промаркирована. Как вы можете видеть, Таблица R802.4.1(1) и Таблица R802.4.1(2) предназначены для стропил с временной нагрузкой 20 фунтов на квадратный фут, однако первая предназначена для перекрытий, не прикрепленных к стропилам, а вторая предназначена для перекрытия, прикрепленные к стропилам.

Помните, что было сказано ранее. Стропила должны быть привязаны, поэтому, если они не привязаны к потолочным балкам, то для их установки потребуются стропильные связи .

Как и в таблицах с R802.4.1(3) по R802.4.1(8), на крышу воздействуют разные снеговые нагрузки, при этом применяется один и тот же принцип крепления балок или их отсутствия. Для простоты выше показана только таблица R802.4.1(3) для указания изменения динамической нагрузки в заголовке.

Опять же, таблицы должны использоваться только для динамической нагрузки и постоянной нагрузки, указанных в таблицах. Их НЕЛЬЗЯ использовать для расчетных нагрузок, выходящих за рамки этих предписывающих таблиц.

Теперь давайте рассмотрим, какая информация содержится в таблицах.

В таблицах представлена ​​следующая информация о них:

1. Шаг стропил крыши в дюймах (12, 16, 19,2, 24) 2×8, 2×10, 2×12)
2. Максимальный пролет стропил крыши в зависимости от размера пиломатериалов, породы/сорта и используемого расстояния.

Теперь, чтобы правильно подобрать размеры стропил крыши, давайте рассмотрим несколько примеров. Пример 1 стропила, расположенные на расстоянии 12 дюймов от центра, выдерживающие динамическую нагрузку крыши 20 фунтов на квадратный фут и постоянную нагрузку 10 фунтов на квадратный фут?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Потолок, прикрепленный к стропилам, и динамическая нагрузка 20 фунтов на квадратный фут: Используйте таблицу R802. 4.1(2)
• Расстояние между стропилами крыши: 12 дюймов
• Виды и Сорт: Дугласовая пихта-лиственница #2
• Постоянная нагрузка: 10 фунтов на квадратный фут
• Используемый размер пиломатериала: 2×6

Теперь давайте найдем максимально допустимый пролет для элемента 2×6 в приведенном выше сценарии:

Следовательно, учитывая в приведенном выше примере максимально допустимый промежуток для элемента 2 x 6 –  15′-6″ .

Размеры стропил крыши – пример 2

Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать правильный размер пиломатериала, который будет использоваться при следующем сценарии:

Вопрос: Когда потолок не прикреплены к стропилам и где стропила крыши Hem-Fir #3 должны располагаться на расстоянии 12 дюймов от центра, выдерживая снеговую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 20 фунтов на квадратный фут, каков минимально допустимый размер стропил, когда требуется пролет 14 футов -0″ в длину?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Потолок не прикреплен к стропилам и снеговая нагрузка 30 фунтов на квадратный фут: Используйте таблицу R802. 4.1(3)
• Расстояние между стропилами крыши: 12 дюймов
• Породы и Сорт: Пихта #3
• Пролет стропил крыши: 14′-0″

Теперь давайте найдем минимально допустимый размер стропил, учитывая описанный выше сценарий: — пиломатериал № 3, охватывающий 14 футов — 0 ″, — это 2×10  так как он может охватывать 14 футов-5 дюймов. Например, нельзя использовать элемент 2×8, так как он может охватывать только 11-9 дюймов.

Чтобы узнать больше о проектировании и строительстве деревянного каркаса крыши, обязательно ознакомьтесь с разделом R802 Международного жилищного кодекса (IRC) 2018 года.

Интересный совет:  Чтобы узнать, как легко определить размер потолочных балок, обязательно ознакомьтесь с этим POST .

---

Надеемся, что с учетом приведенных выше примеров вам будет проще определить размеры деревянных стропил крыши в соответствии с таблицами Международного жилищного кодекса.

В заключение, давайте ответим на несколько часто задаваемых вопросов о стропилах крыши.

Какой стандартный размер стропил крыши?

Стандартный размер стропил крыши может быть любого размера, если он не меньше минимального размера, требуемого нормами. Минимальный размер стропил крыши определяется с использованием таблиц предписаний, приведенных в главе 8 Международного жилищного кодекса (IRC).

На каком расстоянии друг от друга должны быть стропила крыши?

Расстояние между стропилами крыши является лишь одним из компонентов, используемых для определения минимального размера стропил крыши. Согласно предписывающим таблицам, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19,2 или 24 дюйма по центру.

На какую длину могут пролетать стропила крыши?

Максимальный пролет стропил крыши зависит от размера, интервала и породы используемой древесины, а также расчетных нагрузок, приложенных к системе крыши, а также от того, прикреплен ли потолок к стропилам или нет. Предписывающие таблицы, содержащиеся в главе 8 Международного жилищного кодекса (IRC), могут использоваться для определения максимального пролета стропил крыши.

Как измерить стропила крыши?

В соответствии с разделом R802.4.1 Международного жилищного кодекса 2018 года пролеты стропил измеряются по горизонтальной проекции стропила.

.

* Справочный источник — Международный жилой кодекс 2018 г. — [Купить на Amazon]

---

Статьи по теме для чтения:

• Размер коньковой доски | Объяснение кодовых требований
• Что такое галстуки-воротники? | Требования к коду, которые вы должны знать
• Требования к доступу на чердак | 5 вещей, которые вы должны знать

Стропила – Юго-западная комиссия по обслуживанию Нью-Брансуика

Хотя существуют всевозможные стили и подсистемы кровли (мансарда, навес, фронтон, двускатное слуховое окно, амбарное слуховое окно), в конце концов, когда подходит для большинства жилых крыш, есть только два вида систем: стропила и фермы. Обе системы имеют сходства и различия.

Вот критическая разница: чтобы строительный инспектор мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как пригодная для снеговых нагрузок в данном районе. Так делают все местные производители ферм.

Или, проще говоря, плотник или подрядчик может построить ферму, но она не может считаться соответствующей Кодексу.

С другой стороны, плотник или подрядчик может построить стропильную систему, и если все сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

Вот важная информация, которую нужно знать о стропилах.

Иллюстрация некоторых типовых элементов стропил. Обратите внимание, что на этом чертеже некоторые из выделенных элементов могут не понадобиться; они включены исключительно в пояснительных целях.

Определения

Хомутная стяжка: деревянная секция, соединяющая вместе две противоположные стропила. Это часто используется для уменьшения пролета стропил.

Карликовая стена: небольшая стена, состоящая из верхней и нижней пластин (и двойной верхней пластины, если стропила не опираются непосредственно на вертикальные стойки), которая строится для поддержки стропил на полпути вверх по склону. (Обычно сооружается достаточно близко к стене – вспомните кровлю в стиле «Кейп-Код».)

Пролет стропил: это расстояние между несущей стеной и центром крыши, измеренное по горизонтали. Пролет НЕ является расстоянием между несущей стеной и пиком крыши, измеренным по диагонали.

Стропила: Это древесина, которая проходит от центра (вершины) к опорной стене.

Пролет стропил: это расстояние между несущей стеной и центром крыши, измеренное по горизонтали. Пролет НЕ является расстоянием между несущей стеной и пиком крыши, измеренным по диагонали.

Коньковая балка: Если крыша имеет пологий скат, то нагрузка на крышу должна приходиться на вершину балки, которая проходит по всей длине вершины и поддерживается системой, которая в конечном итоге ведет непосредственно к фундамент конструкции, либо аналогичный набор несущих элементов.

Обычно это требуется только при наклоне 1:3 (шаг 4:12) или больше.

Коньковая доска: В некоторых случаях может потребоваться коньковая доска. Коньковая доска — это не что иное, как цельный элемент из дерева, который проходит по всей длине вершины.

Уклон: В строительстве уклон – или угол – крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (пробеге).

1/12	4,76°
2 / 12	9,46 °
3/12	14,04°
4/12	18,43 °
5 / 12	22,62°
6 / 12	26,57 °
7 / 12	30,26°
8 / 12	33,69°
9 / 12	36,37°
10/12	39,81°
11/12	42,51°
12/12	45°
13 / 12	47,29°
14 / 12	49,4°
15 / 12	51,34°
16 / 12	53,13 °
17 / 12	54,78°
18 / 12	56,31°
19/ 12	57,72°
20/12	59,04 °

Обратите внимание, что крыши с углом наклона 60 градусов и более рассматриваются как стены для целей Кода — за исключением наружной обшивки и кровельного материала.

Стойка: вертикальный опорный элемент. Обычно размещается у внешнего края, но также может использоваться на внутреннем козырьке. Должен располагаться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

Конструкция стропил

Стропила для крыш с уклоном 1:3 или меньше

Если уклон крыши составляет 1:3 (шаг 4:12), то в игру вступают два ключевых элемента.

• 1) Центр козырька должен поддерживаться одной из двух вещей:
  • Либо коньковая балка с опорой на концах (и/или посередине, если требуется), либо
  • Коньковая доска из пиломатериала стандартных размеров высотой, равной поверхности стропила или превышающей ее; поддерживается на расстоянии не более 1,2 метра (4 фута) несущей стеной или деревянными стойками 2×6, поддерживаемыми соответствующими несущими элементами. [9.23.14.8(3)]
• 2) Стропила в месте их соприкосновения с верхней плитой несущей стены должны быть скреплены потолочными балками с обоих концов; или, как вариант, рулевые тяги. [9.23.14.8 (5)]

Стропила для крыш с уклоном 1:3 и более

Стропильные системы для более крутых скатов крыш предъявляют несколько менее строгие требования. Во-первых, если нижние концы стропил «адекватно привязаны для предотвращения смещения наружу» [9.23.14.8(4)], нет необходимости в коньковой доске. В этом случае боковыми связями обычно служат потолочные балки или система перекрытий.

Хомуты

Хомуты можно использовать для уменьшения пролета стропил – они обеспечивают промежуточную опору для стропил, но только для крыш с уклоном более 1:3. Однако нельзя предполагать, что они обеспечивают поддержку соединения (см. ниже).

Сращивание стропил

В тех случаях, когда диагональная длина пиломатериала превышает доступную длину 16 футов, стропила должны быть сращены на опоры (стойки или стены), которые достигают подходящей опоры. [9.23.14.1(1)] Стойки могут быть установлены по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14(4)]

Соединение на пике

Стропила могут быть смещены на 1-1/2″, как показано здесь, если используется коньковая доска.

Если требуется коньковая доска, то стропила могут быть смещено на 1-1/2 дюйма. Это позволяет немного облегчить прибивание гвоздей.

В противном случае стропила должны быть естественным образом соединены по коньку. Косынка может использоваться для соединения стропил на пике, где не требуется коньковая доска. Код не указывает тип косынки — это означает, что можно использовать кусок фанеры — если в качестве соединителей используются гвозди (не обычные шурупы!), конструкция будет приемлемой.

Размеры стропил

Размеры стропил основаны на четырех переменных: размере пиломатериалов, пролете стропил, шаге стропил и расчетной снеговой нагрузке.
Мы немного подсчитали и предоставили две таблицы, чтобы помочь определить пиломатериалы, необходимые для двух ключевых климатических зон в нашем районе: округа Йорк и округа Шарлотт.

Обратите внимание, что это для снеговой нагрузки 41 фунт/фут (2 кПа), а в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения инструкций.

Стропильный стол (общий)
	2×4	2×6	2×8	2×10	2×12
12-дюймовый разгонный клапан	8’1	12 футов 9 дюймов	16 футов 9 дюймов	21 фут 5 дюймов	25 футов 7 дюймов
16-дюймовый разгонный клапан	7 футов 4 дюйма	11 футов 7 дюймов	15 футов 3 дюйма	19 футов 1 дюйм	22’2”
24-дюймовый разгонный клапан	6 футов 5 дюймов	10’1”	12 футов 9 дюймов	15 футов 7 дюймов	18 футов 1 дюйм

Размеры коньковых балок

Если коньковая балка необходима, обратите внимание, что она должна быть изготовлена ​​из трех-, четырех- или пятислойных пиломатериалов размером 2×8 или больше. Позвоните нам для спецификаций.

Прибивание стропил

Существуют определенные требования к соединениям стропил с верхней пластиной – вот таблицы для прибивания гвоздей, которые помогут в строительстве.

Деталь конструкции	Минимальная длина гвоздей, мм	Требуемая длина, дюймы	Минимальное количество или максимальное расстояние между гвоздями
Стропила, стропильные фермы или кровельные балки к плите – гвоздь	82	3,23	3
Стропильная пластина к каждой потолочной балке	101	3,98	2
Стропила к балке (с опорой на конек)	76	2,99	3
Стропила к балке (с коньком без опоры)	76	2,99	См. таблицу 9.23.14.8 ниже
Косынка для каждой стропила на вершине	57	2,24	4
Стропила к коньковой доске – гвоздь заостренный – гвоздь торцевой	82	3,23	3
Хомут к стропилу – каждый конец	76	2,99	3
Боковая поддержка стяжки воротника для каждой стяжки	57	2,24	2
Нарожное стропило к вальмовому или ендовному стропилу	82	3,23	2
Подкос к стропилу	76	2,99	3
Распорка крыши к несущей стене – гвоздь	82	3,23	2

Информация о гвоздях для стропил

Изоляция пространства под стропилами

Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция — это просто вопрос доведения изоляции чердака до уровня R50, необходимого для чердаков.

Если пространство под стропильной системой отапливается, то диагональные элементы стропильной системы необходимо утеплить и обработать как соборное перекрытие. В этом случае эта сборка должна быть R26.

Если пространство над стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в соборном потолке может наложить некоторые конструктивные соображения на строителя/владельца дома.

К счастью, пространство можно считать «ограниченным» для целей использования целлюлозы и других насыпных изоляционных материалов [9.25.2.4(2)], но целлюлоза и стекловолокно обычно имеют значение R 3,5 на дюйма толщины, что представляет проблему при изоляции стропил. R 3,5/дюйм означает только R19,5 для стандартного стропила 2×6 и 25,3 для стропила 2×8. Теперь другие материалы — обшивка, пароизоляция, гипсокартон — добавят немного, но фактор теплового моста пиломатериала и даже сборка стропил 2×8 все равно не будет соответствовать нормам с использованием стекловолокна или целлюлозного наполнителя.
