Как соединить две крыши с разными скатами

Главная » Разное » Как соединить две крыши с разными скатами

Двускатная крыша с разными скатами: технологии и примеры строительства

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

• разместив один скат в южную сторону;
• второй под другим углом, либо длиннее, на северную;
• правильно рассчитав все нагрузки от ветра и снега;
• мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как построить двускатную крышу | Home Guides

Двускатная крыша — это двускатная крыша с двумя скатами, которые сходятся на центральной линии конька. Традиционно каркасные двускатные крыши используют стропила и могут иметь два разных уклона для одной и той же крыши, в то время как ферменные крыши должны иметь одинаковый уклон с обеих сторон. Ферменная крыша считается устройством, позволяющим сэкономить время, поскольку фермы обычно покупаются в собранном виде. Однако большой вес стропильных ферм означает, что их необходимо поднимать на место с помощью тележки со стрелой и закреплять несколькими рабочими.Как вариант, двухскатную крышу с традиционным каркасом может оформить один человек.

Найдите и загрузите программное обеспечение для проектирования крыш. Введите тип крыши (двухскатный), высоту, размер конструкции и тип крыши (обычная или ферменная), и программа рассчитает размер и размеры необходимых вам пиломатериалов и / или ферм. Подготовьте список пиломатериалов (габаритов и размеров) на основе результатов работы программы.

Подготовьте стропила, используя измерительный угольник и угол, чтобы отметить правильный угол на каждом стропиле, где они будут прикреплены к коньковой доске.Обрежьте стропило в правильном месте циркулярной пилой. Отметьте угол в 90 градусов, где стропила будут сидеть на верхней пластине, и разрежьте стропила лобзиком.

Установите коньковую доску на правильную высоту, соорудив временную опору у каждого фронтона и прикрепив коньковую доску к опорам гвоздями. Прикрепите первые два стропила к коньковой доске гвоздями на фронтонном конце. Определите, нужно ли внести какие-либо корректировки для лучшего прилегания, и при необходимости отрегулируйте углы и разрезы на стропилах.Прибейте оставшиеся стропила к коньковой доске с правильным интервалом. На каждом конце фронтона прибейте по три или четыре концевых шпильки для дополнительной поддержки. Обрежьте свисающие концы стропил дисковой пилой до нужного угла для фасции.

Гвоздями или шурупами фанеру к стропилам, начиная от карниза и поднимаясь вверх. Фанеру можно разрезать на куски меньшего размера для индивидуального работника. Прикрепите к фанере строительную бумагу и водонепроницаемую мембрану в соответствии с местными строительными нормами.Приложите бумагу к вентиляционным отверстиям в крыше или другим препятствиям, затем продолжайте с обеих сторон. Вырежьте заплатку с прорезью перекрестия для вентиляционного отверстия или препятствия и поместите ее поверх окружающей бумаги, и закрепите скобами. Вырежьте и придайте форму окладу для установки вокруг слуховых окон, кровельных долин и световых люков, а также пригвоздите их к месту.

Подготовьте крышу для черепицы, зарубив меловую линию возле карниза, чтобы обеспечить перекрытие черепицы в полдюйма. Прибейте начальный ряд черепицы на место, используя меловую линию в качестве ориентира, затем используйте начальный ряд в качестве ориентира для следующего ряда черепицы.По линии конька обрежьте черепицу по козырьку и установите черепицу по всей длине. Обрежьте черепицу на концах фронтона универсальным ножом. Для кровельных вентиляционных отверстий и дымоходов уложите черепицу к ней, закрепите гидроизоляцию над вентиляционными отверстиями и вокруг дымоходов с помощью клея, затем отрежьте черепицу с помощью канцелярского ножа до нужного размера и формы, чтобы закрыть гидроизоляцию.

При желании установите водосточные желоба и водосточные трубы, потолочные перекрытия, отделку и облицовку.

.

Как связать строительные кровельные системы друг с другом | Руководства по дому

Строительство пристройки к дому требует соединения двух крыш, независимо от того, является ли новое пространство крылом жилых помещений или навесом для машины. Существует много стилей крыш, но наиболее распространены двускатные крыши, которые скатываются от пика в две стороны; бедро, которое с четырех сторон спускается к общему карнизу, и навес или навес, который наклоняется только в одном направлении. Каждый стиль крыши требует немного разных соединений, но есть сходства. Концевые стропила или опоры новой крыши соединяются с элементами каркаса старой кровли с помощью ригеля или гвоздевой доски.

От плоской до склона

Соедините плоскую крышу с наклонной или скатной крышей с помощью ригеля. Снимите сайдинг с дома, где будет крепиться новая крыша, чтобы обнажить стропила или другой каркас старой крыши. Прибейте доску гроссбуха, обычно 2 на 6 или 2 на 8 дюймов, к старой крыше временно с помощью гвоздей 16d и молотка. Установите уровень с помощью уровня.

Просверлите отверстия с помощью дрели и сверла 1/2 дюйма через ригель в стропилах или других прочных элементах рамы.Вставьте болты с шнуровкой на 1/2 дюйма с острием и головкой болта с помощью ключа с трещоткой через ригель в каркас крыши. Удалите временные гвозди, как только бухгалтерская книга будет закреплена.

Адаптировать соединение новой крыши к стилю пристройки; некоторые плоские крыши имеют стропила от ригеля до опор в конце крыши, другие имеют большие внешние балки с перпендикулярными поперек них стропилами, другие имеют стены, которые вписываются в дом и поддерживают плоскую крышу. Используйте металлические стропильные вешалки, чтобы соединить дополнительный каркас с доской.

Скат к откосу

Свяжите новую двускатную или шатровую крышу с существующей двускатной или шатровой крышей с помощью стропил типа «долина», которые выполняют ту же функцию, что и ригели. Снимите кровлю со старой крыши в месте соединения, чтобы обнажить существующие стропила. Подкрепите стропила на дополнительной стороне к дополнительным стропилам на другой стороне крыши с помощью горизонтальных досок, прибитых между двумя стропилами.

Отрежьте два стропила циркулярной пилой до наклона дополнительной крыши и прибейте их к стропилам на старой крыше; они образуют перевернутую букву V с острием наверху дополнительной крыши.Установите стропила или фермы для новой крыши на дополнительные стены или другие опоры с помощью гвоздей. Разместите стропила или фермы на расстоянии 24 дюйма. Удалите старые стропила внутри стропильных ног с помощью сабельной пилы или оставьте их на месте, в зависимости от использования чердачного пространства.

Установите последнюю ферму или набор стропил для новой крыши на внешнем крае существующей крыши. Измерьте расстояние между этой стропильной балкой и стропилами ендовы с помощью рулетки и отрежьте короткие стропила, чтобы связать старые и новые стропила вместе; Используйте скоростной угольник, чтобы найти правильные углы и обрезать короткие стропила.Прикрепите коньковую доску на новой крыше, если она есть, к коньковой доске на существующей крыше, если она есть.

.

Как соединить два ската на крыше | Руководства по дому

Найти идеальный дом иногда бывает сложной задачей. Ваш агент по недвижимости может показать вам несколько домов в пределах вашего бюджета, но ни один из них не может быть домом вашей мечты. В подобных случаях представьте себе потенциал дома. Посмотрите на дом, каким он может стать, а не на то, чем он является. В доме может не быть крытой веранды, навеса или пристройки для свекрови, но вы всегда можете добавить эти функции, если позволяет ваш бюджет, установить крышу и привязать ее к существующей конструкции.

Укажите участки крыши, к которым вы присоединитесь. Наденьте рабочие перчатки. Удалите черепицу и подстилку по краям обоих полей примерно в 6 дюймах от краев, используя приспособление для удаления черепицы.

Измерьте расстояние по краю крыши. Добавьте 12 дюймов к размеру. Это будет длина вашего оклада, необходимая для соединения скатов крыши.

Отмерьте, отметьте и отрежьте соответствующий кусок 12-дюймового гидроизоляции с помощью перманентного маркера и металлических ножниц.Отметьте центр планки по длине.

Расположите оклад между двумя скатами крыши. Сдвиньте правый край оклада под самый высокий уклон крыши. Поместите брус размером 2 на 4 дюйма по центру гидроизоляции. Осторожно согните оклад, используя край пиломатериала, пока обе стороны оклада не совпадут с наклоном двух скатов крыши. Отложите 2х4 в сторону.

Отмерьте, отметьте и отрежьте два куска пиломатериала 1 на 1 дюйм, которые имеют одинаковую длину стыка.Эти детали вы будете использовать для герметизации краев крыши. Поместите первую часть под самый высокий уклон крыши, чтобы край пиломатериала совпадал с краем крыши и находился над окладом. Удерживая деталь на месте, нанесите полоску бутилового уплотнения сверху и снизу детали.

Поместите вторую деталь поверх самого нижнего ската крыши так, чтобы край пиломатериала совпадал с краем крыши и под окладом. Удерживая деталь на месте, нанесите полоску бутилового уплотнения сверху и снизу.Дайте конопатке высохнуть.

Прикрепите оклад к крыше с помощью шурупов по металлу, расположенных на расстоянии 6 дюймов друг от друга по всем четырем краям. Отмерьте, отметьте и отрежьте кусок пропитанного асфальтом войлока, который на 1 дюйм шире, чем гидроизоляция, и такой же длины, как и стык. Поместите подкладку поверх гидроизоляции и продвиньте края под имеющуюся черепицу. Прикрепите подкладку к конструкции крыши кровельными гвоздями.

Загните края гидроизоляции вниз по краям крыши и по низу карниза.Закрепите края винтами по металлу. Возможно, потребуется временно снять обшивку карниза и сайдинга крыши, чтобы сохранить эстетику дома. Замените обшивку и сайдинг после завершения контурной обработки.

Покройте гидроизоляцию черепицей, начиная с самой низкой точки и продвигаясь к самой высокой точке. Черепица должна перекрываться, чтобы обеспечить полное покрытие крыши. Обрежьте черепицу по мере необходимости, чтобы она соответствовала существующему рисунку черепицы.

.

Как обрамить и соединить две линии двускатной крыши | Home Guides

Двускатная крыша довольно проста геометрически, но когда две линии двускатной крыши пересекаются, геометрия усложняется. Однако каркас, необходимый на пересечении двух линий крыши, легко понять, если вы знакомы с основными компонентами каркаса типичной двускатной крыши.

Коньки

Коньковая доска — это горизонтальный элемент каркаса, определяющий линию крыши двускатной крыши; он простирается от одного конца фронтона до другого на пике крыши.В стандартной двускатной крыше коньковая доска не обеспечивает структурной опоры для крыши и используется в основном как поверхность для крепления верхних концов стропил. При пересечении двух линий двускатной крыши встречаются коньковые доски каждой линии крыши. Способы соединения коньковых досок различаются в зависимости от местных строительных норм и правил, но, когда несущие гребни пересекаются, пересечение обычно не требует особого рассмотрения.

Обычные стропила

Стропила — это наклонные элементы, идущие от конька крыши вниз до вершин стен.Стропила служат основной опорой крыши и переносят весовую нагрузку с крыши вниз на стены и, в конечном итоге, на землю. Обычные стропила — это стропила во всю длину, которые простираются от конька до наружных стен здания. Верхние концы стропил обычно прибивают к коньковой доске. Однако иногда коньковая доска отсутствует, поэтому верхние концы стропил упираются друг в друга на пике. В этом случае для усиления соединения часто используется косынка.

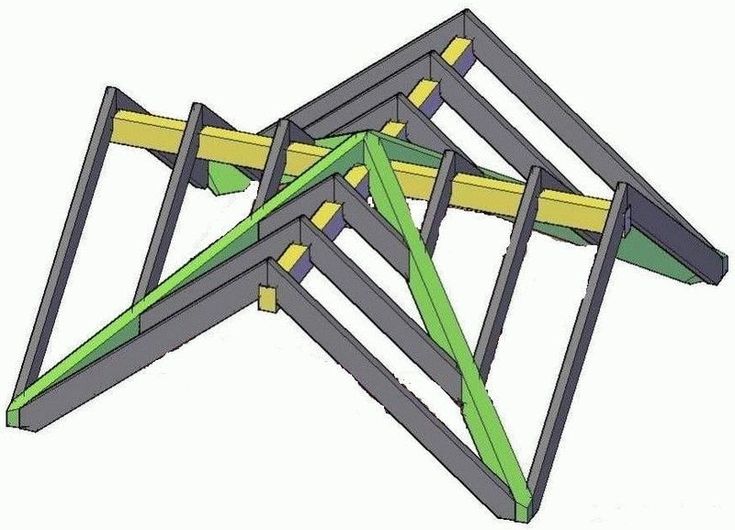

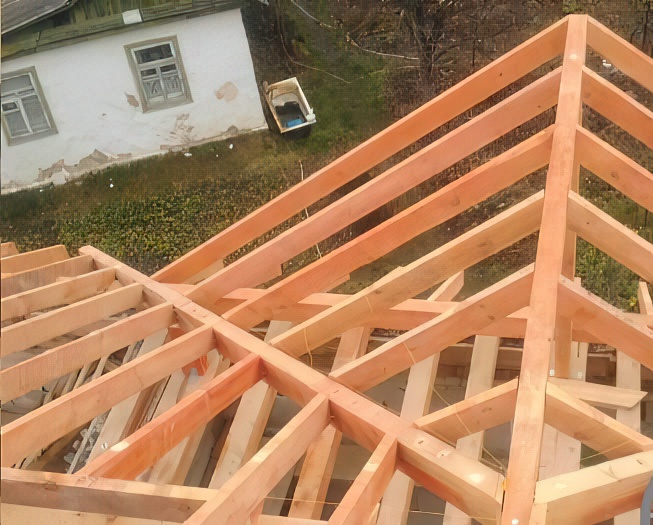

Стропила долины и домкраты долины

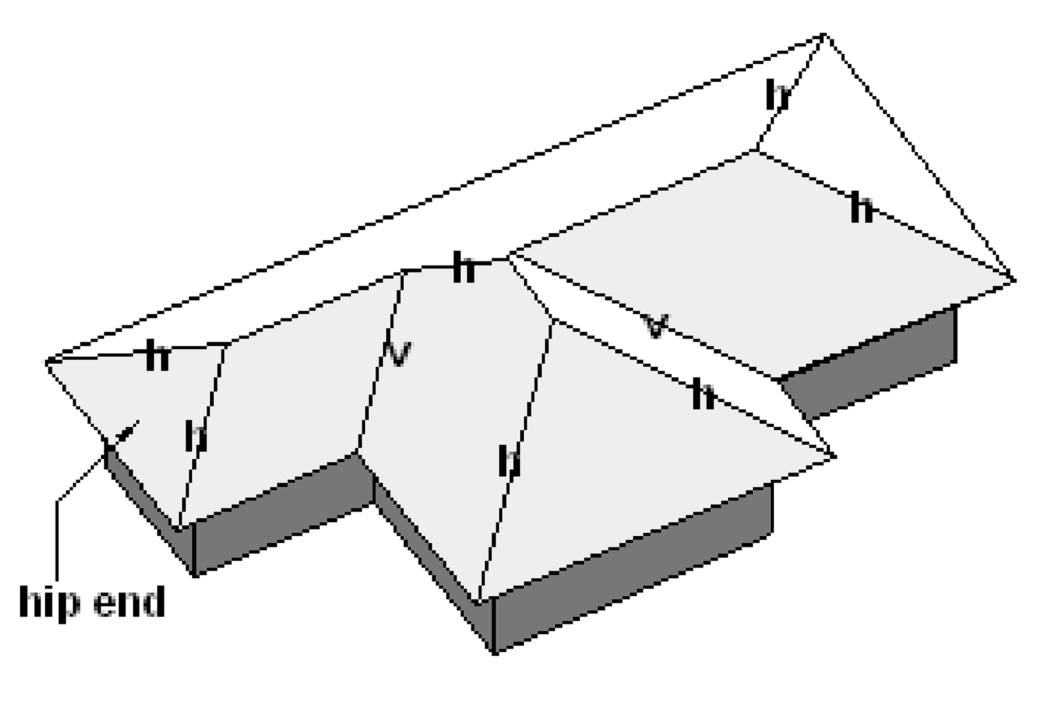

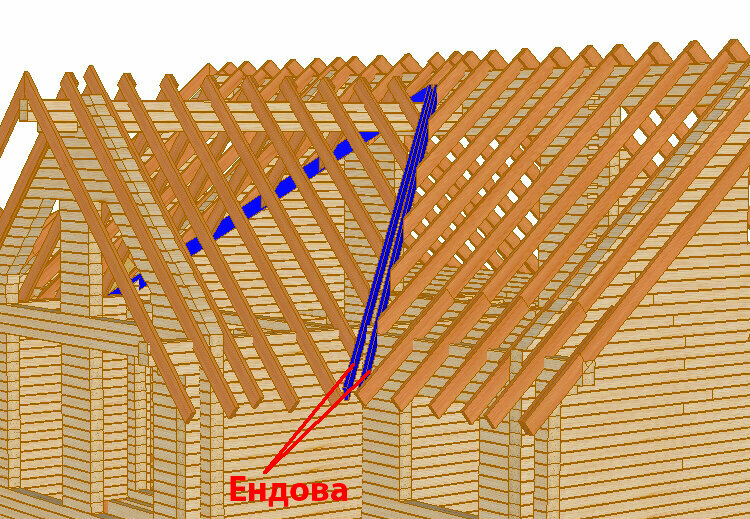

Там, где встречаются две линии двускатной крыши, пересечение образует внутренние углы, называемые долинами. Диагональное стропило, идущее от пересечения гребней вниз до вершины стен во внутреннем углу, называется долиной. Более короткие стропила, идущие от гребней до стропил долины, называются долинными домкратами. Домкраты долины передают весовую нагрузку крыши от гребней на стропила долины, которые, в свою очередь, передают нагрузку вниз на стены.

Коньки конструкции

В обычных конструкциях крыши стропила несут вес крыши, а коньковая доска не служит конструкционным целям. Однако в некоторых конструкциях каркаса конек должен выдерживать некоторую нагрузку на крышу; в этих случаях коньковая доска заменяется конструкционной коньковой балкой, которая поддерживается колоннами на концах фронтона или внутри здания. Балка конька, которая пересекает другую линию конька, должна иметь опору в месте пересечения.

.

Смотрите также

• Как сделать свесы крыши своими руками
• Как растопить смолу для крыши
• Как утеплить плоскую бетонную крышу
• Как сделать слив воды с крыши большой площади
• Как написать заявление в жэу о протечке крыши
• Как класть изоспан на крышу
• Как закрыть свесы крыши
• Как сделать потолок и крышу в доме из газобетона
• Как лучше утеплить крышу мансарды
• Стеклоизол как укладывать на деревянную крышу
• Как утеплить ломаную крышу изнутри

двухскатная кровля с коротким и длинным скатами, асимметричная с разными углами наклона и длиной, чертежи, расчет

Содержание:

Предпосылки к появлению асимметричных крыш
Развитие двускатных крыш с разными скатами
Достоинства и недостатки разноскатных крыш
Виды разноскатных крыш с коротким и длинным скатами
Стандартные проекты двухскатных крыш с разными углами наклона
Монтаж двускатной крыши с разными скатами
Расчет крыши с разными скатами
Распределение нагрузок по скатам

Постройка собственного дома – задача явно не из легких. Трудности начинаются не при обустройстве стен и даже не при закладке фундамента – сложнее всего подобрать оптимальный вид конструкции, спроектировать здание так, чтобы оно было и функциональным, и достаточно привлекательным визуально.

Одним из наиболее заметных элементов здания является крыша, поэтому ее конструкцию нужно продумать заранее и во всех подробностях. При выборе типа крыши большинство застройщиков забывают о существовании двускатных конструкций с асимметричными скатами. В данной статье будет рассмотрена двускатная крыша с разными скатами и ее особенности.

Предпосылки к появлению асимметричных крыш

За все время существования человечества архитектура претерпела значительные изменения. Огромное количество самых разнообразных конструкций было придумано, построено и переделано – и раз за разом находились новые, все более изощренные архитектурные решения и задумки, которые по мере возможностей претворялись в жизнь, порой становясь непреднамеренными шедеврами.

Все это в полной мере относится и к кровельным конструкциям. Крыша жилых зданий за прошедшие тысячелетия невероятно изменилась, пройдя через массу исторических эпох и географических особенностей. В разные времена этот элемент здания использовался как для решения сугубо практических задач, так и для демонстрации степени свободы полета творческой мысли.

Со временем мода на изощренные решения стала проходить – возможно, именно потому, что творческая мысль стала идти вразрез со здравым смыслом и функциональным назначением крыши. Полученные знания и интересные наработки никуда не ушли, просто их стали использовать более рационально и с умом.

Что касается двускатных крыш, то одним из решений, показавших себя достаточно выгодными, было следующее:

• Один из скатов крыши располагался с южной стороны;
• Противоположный скат располагался под другим углом или увеличивался в длине;
• Нагрузки на кровлю тщательно высчитывались, равно как и внутренние площади здания.

Внесение таких изменений в классическую конструкцию кровли позволило повысить ее эффективность и придать ей оригинальный вид. Немаловажным фактором является и возможность более грамотно распределить свободное внутреннее пространство в здании.

Развитие двускатных крыш с разными скатами

Для измерений использовалась длинная рогатина с привязанным к ее концам шнуром и отвесом. Рогатина устанавливалась вертикально таким образом, чтобы отвес обозначал центр торцевой стены будущего здания. Края шнура растягивались к углам постройки. После определения свеса к стене прибивалась доска. В результате получалась вполне понятная конструкция, отображающая границы будущей кровельной конструкции.

С первым скатом особых сложностей не возникало, а вот обустройство второго было сопряжено с рядом проблем. Если для постройки дома использовались круглые бревна (а так зачастую и было), то выравнивание стен по одному уровню было практически непреодолимой задачей, и попытки сделать ровную конструкцию из-за этого тоже оказывались безуспешными.

Для точности измерений требовался водяной уровень – он позволял выровнять крышу так, чтобы конек располагался по центру, а скаты были равномерными. Архитекторы и профессиональные городские строители имели доступ к хорошим инструментам, а вот в деревнях и селах приходилось строить дома без точных замеров, поэтому кровля нередко получалась асимметричной.

Впрочем, ненамеренную асимметрию нельзя назвать обдуманной и проверенной временами наработкой – она достигалась случайно и каких-то характерных особенностей не имела. Совсем другое дело – сознательные творения опытных зодчих, которые выделяли разноскатную крышу в отдельный архитектурный вид. Чаще всего такие конструкции использовались при обустройстве домов богачей и были необходимы для демонстрации богатства их владельцев.

Методов обустройства крыш с разными скатами было немало. Часто встречаемым явлением были конструкции, состоящие из нескольких отдельных построек с собственными крышами. Скаты могли заворачиваться в самые разные стороны и отличаться по всем параметрам. Конечно, эти конструкции не были похожи на современные двускатные асимметричные крыши, но некоторые сходства просто нельзя не заметить.

Достоинства и недостатки разноскатных крыш

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.

Как правило, двускатная крыша с разными углами наклона скатов устанавливается в том случае, если второй этаж здания должен иметь меньшую площадь, чем первый. Помимо более рационального использования площади, такая конструкция позволяет разгрузить фундамент и отлично подходит для монтажа различного оборудования (например, солнечных батарей).

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

• Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
• Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Виды разноскатных крыш с коротким и длинным скатами

Все конструкции разноскатных крыш можно разделить на несколько основных категорий:

1. Несимметричные крыши. В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.
2. Частично ломаные крыши. Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
3. Асимметричные крыши. Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
4. Асимметричные крыши со смещенным центром. На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.

Стандартные проекты двухскатных крыш с разными углами наклона

Постройка крыши с разными скатами может иметь массу незначительных нюансов, но основных параметров будет немного. Например, скаты в асимметричной крыше могут иметь одинаковую длину, но располагаться под разным углом, или же наоборот – установленные под одним углом скаты будут иметь разную длину.

Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

1. Одинаковая длина скатов, разный угол наклона. Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
2. Одинаковый угол наклона, разная длина скатов. Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
3. Разная длина и форма скатов. Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
4. Нестандартные конструкции. Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
5. Крыша со смещенным коньком. С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

Существуют и другие чертежи двускатной крыши с разными скатами, но описанные выше конструкции встречаются чаще всего.

Монтаж двускатной крыши с разными скатами

Устройство асимметричной крыши, как можно заключить из всего сказанного выше, нельзя назвать простым. Даже самые примитивные крыши с разными скатами сложнее в обустройстве, чем традиционные двухскатные конструкции. Если же говорить о крышах со смещенным центром, то сложность проектирования и монтажа сразу же возрастает на порядок. Основная нагрузка в асимметричных крышах концентрируется не на коньке, поэтому классические вертикальные подпорки в данном случае не имеют смысла.

Впрочем, процесс расчетов и восприятие столь сложной конструкции можно упростить – достаточно представить крышу не в виде асимметричной схемы, а в виде двух треугольников с разными сторонами и углами. Конечно, оба треугольника будут находиться в сложном взаимодействии, поэтому просто рассчитать их отдельно друг от друга нельзя – но такое рассмотрение конструкции крыши серьезно упрощает процесс ее обустройства.

Одним из важнейших элементов конструкции, позволяющих полноценно обустроить асимметричную крышу, является мауэрлат, который принимает на себя всю нагрузку от кровли. Правильный расчет и монтаж мауэрлата – это уже полдела, если речь идет о разноскатной конструкции.

Расчет крыши с разными скатами

Чтобы конструкция крыши была качественной и надежной, ее необходимо грамотно рассчитать. Для расчетов лучше всего воспользоваться соответствующими программами, которые позволят точно вычислить нагрузки, приходящиеся на мауэрлат, и определить расположение необходимых подпорок. Самостоятельное вычисление этих параметров возможно, но процесс в таком случае будет чересчур сложным – а обустройство крыши с разными скатами и без того не отличается простотой.

Если описать расчет крыши с разными скатами несколькими тезисами, то все это будет выглядеть следующим образом:

• Скат, имеющий большую длину, оказывает наибольшее влияние на стропильную систему и находящуюся под ней стену дома;
• Чтобы компенсировать нагрузки от длинного ската, стоит установить одну или несколько дополнительных подпорок;
• Если здание выполнено из прочных материалов и установлено на достаточно мощном фундаменте, то можно обойтись и без дополнительных элементов.

О процессе ручного расчета асимметричной крыши можно сказать так – в конечном итоге он сведется к определению параметров двух односкатных крыш, которые сведены к единому коньку. Учитывая описанные выше факторы, можно спроектировать конструкцию довольно точно.

Распределение нагрузок по скатам

Описанные выше схемы конструкций – это всего лишь самые популярные виды крыш. Существует и масса других, более изощренных и сложных форм, реализация которых доступна только профессиональным строителям. Впрочем, попробовать всегда можно, но на кону будет стоять эффективность всего здания – основная цель обустройства крыши все же заключается в защите от атмосферных осадков и морозов.

Чтобы кровельная конструкция была надежной, выполняется ряд расчетов, направленных на равномерное распределение нагрузок по скатам. Крыша должна полноценно опираться на все стены здания, иначе ветровые и снеговые нагрузки приведут к перекосам или даже полному разрушению кровельной конструкции.

На отечественном пространстве разноскатные крыши пока не приобрели достаточной популярности, поэтому однозначно сказать что-то об их эффективности и долговечности трудно. Если судить по опыту зарубежных строителей, то асимметричные крыши вполне сравнимы с обычными двухскатными конструкциями, но только при условии грамотного расчета скатов, стропильной системы и нагрузок на коробку здания.

И последний момент – при отсутствии уверенности в том, что двухскатная крыша с разными скатами получится качественной, от ее обустройства лучше отказаться. Все-таки самостоятельный монтаж таких конструкций достаточно сложен и требует наличия соответствующего опыта. Большинство профессиональных строителей с таким опытом просто отказываются работать с асимметричными крышами, мотивируя отказ трудностями, возникающими при монтаже подобных конструкций.

Заключение

Двухскатная крыша с разными скатами, несмотря на свою многолетнюю историю, не только не устарела, но и стала весьма современным решением. Правильно рассчитанная и обустроенная крыша может проработать столько же, сколько и более традиционные аналоги, при этом демонстрируя повышенную эффективность в вопросах сохранения тепла и рационального использования свободного пространства.

3 способа, как соединить две крыши вместе

Перейти к содержимому

Вот руководство о том, как соединить две крыши вместе, если вам когда-нибудь понадобится это, чтобы улучшить дом своей мечты.

Трудно, если вообще возможно, найти идеальный дом, который удовлетворял бы ваш личный вкус визуально и был бы абсолютно функциональным. В этом случае представьте себе его потенциал, а не мечтайте о нем.

Вы можете посмотреть на свой новый дом с точки зрения того, чем он может стать, а не того, чем он является в настоящее время. Если сейчас позволяет бюджет, вы всегда можете добавить такие функции, как установка крыши.

Содержание

Как соединить две крыши с одинаковым уклоном

Ниже приведены шаги по соединению двух крыш, если они имеют одинаковый уклон:

1. Определите, где две крыши будут соединяться или соединяться вместе . Если они имеют одинаковый шаг, вам потребуется только один тип каркаса. Тщательно измерьте, чтобы решить, сколько ферм вам нужно. Чтобы связать обе крыши вместе, закрепите вертикальные стойки и начертите мелом ориентиры на черепице, чтобы отметить осевую линию ендов крыши, где они будут соединяться.
2. Удалите облицовочные доски, обшивку стен и другие препятствия с одного конца крыши, чтобы связать его с другим — Установите фермы на одной из крыш.
3. Установите коньковую доску, привяжите ее к первой стропильной крыше и обеспечьте перехлест между крышами. После того, как фермы закреплены, добавьте другие материалы на кровельные системы, такие как кровельная бумага, гвозди для черепицы и металлический отлив. Затем добавьте и обрежьте сайдинг в конце второй крыши.
4. Привязать вторую крышу к старой. Удалите черепицу и прибейте гвозди к направляющим мелом. Затем обрежьте нарожные стропила, чтобы соединить коньковую доску и доску ендовы.
5. Закрепите фермы на обеих крышах вертикально и прибейте их гвоздями, чтобы завершить каркас крыши.
6. В завершение прибейте обшивку OSB, металлический отлив, металлический отлив и уложите новую черепицу внахлест между двумя соединенными крышами.

Соединение двух крыш с разным уклоном

Ниже приведены шаги по соединению двух крыш, если они имеют разный уклон:

1. Подготовьте место, определив, где сойдутся две крыши с разным уклоном.
2. Измерьте длину соединяемой области. Выберите участок, где пересекаются два ребра. Добавьте 12 дюймов к длине.
3. Подготовьте гидроизоляционный материал шириной примерно 12 дюймов.
4. Установите оклад на стыке обеих крыш. Вы должны выбрать более высокий из двух вместо более низкого.
5. Отрежьте два куска пиломатериала по длине, которая подходит для соединяемой секции. Цель этих пиломатериалов уплотнить края обеих крыш.
6. Положите пиломатериалы на скат каждой крыши. Вы должны увидеть, что край крыши и край пиломатериала выровнены, если все сделано правильно. Кроме того, они должны быть размещены под окладом, а не над ним.
7. Приклейте планку к крыше, чтобы она была надежно закреплена.

И последнее, но не менее важное: уложите черепицу с таким же внешним видом. Используйте немного, чтобы закрыть вспышку, чтобы ее не заметили.

Соединение двух крыш разной высоты

Руководство по соединению двух крыш разной высоты более или менее похоже на шаги по соединению двух крыш с одинаковым уклоном. Разница только в том, что вы должны установить стропильный материал, обрезки или фанеру сзади общего стропила, в месте, где сходятся обе крыши.

Если высота двух крыш разная, а высота листа одинаковая, то необходимо обрезать конец ендовного стропила. Таким образом, обшивка обеих крыш поддерживается в зоне пересечения.

Соединение двух крыш с разным уклоном, чтобы украсить дом вашей мечты

Перейти к содержимому

Дом — это объект мечты для всех, и нет ничего важнее дома. Когда вы найдете дом своей мечты, который соответствует вашему жилищному бюджету, желание его приобрести будет неизбежным.

Однако после того, как покупка будет совершена, вы можете заметить, что что-то сверху нуждается в дополнительном прикосновении. Небольшой ремонт продолжается, но у вас нет надлежащих знаний о соединении двух крыш с разным уклоном.

Читайте также: Как установить отлив на металлическую крышу

Что теперь делать? Поиск ответов в сети может быть полезным. Итак, будьте готовы записать шаги по ремонту крыш с разным уклоном.

Если вы не знакомы с этим, уклон крыши — это определение, используемое для отображения крутизны крыши. Сам шаг представляет собой соотношение подъема крыши и ее пролета. Обычно это число отображается в виде дроби, например 5/12, 10/12 и т. д.

Чем выше числитель, тем круче будет крыша. Итак, вот что нужно для соединения двух крыш разной высоты. Things you will need:

1. Working gloves
2. Measuring tape
3. Permanent marker
4. Screwdriver
5. Circular saw
6. Metal snips
7. Metal screws
8. 2-by-4 and 1-by-1 lumber
9. Butyl герметик
10. 12-дюймовая алюминиевая планка
11. Черепица
12. Средство для удаления гонта
13. Пила
14. Кровельные гвозди
15. Подложка
16. Ножницы по металлу

Процедуры:

1. Сначала определите участки крыши, которые вы хотите соединить. Наденьте перчатки, затем удалите черепицу и подложку с обоих краев примерно на 6-8 дюймов, используя средство для удаления черепицы.

2. Измерьте края очищенных краев. Добавьте 12 дюймов к результату измерения. Таким образом измеряется ваша прошивающая длина.

3. Используя ножницы по металлу, вырежьте планку, совместив ее с размером.

4. Затем поместите оклад между двумя скатами крыши. Здесь начинается соединение двух скатных крыш. Сначала вставьте оклад под самый высокий уклон крыши, а затем под нижний. Чтобы согнуть планку, используйте пиломатериал размером 2 на 4, слегка надавливая на него, пока планка не согнется и не совпадет с уклоном. Отложите дрова в сторону.

5. Для следующего шага соединения двух крыш с разным уклоном вам необходимо измерить, отметить и вырезать два куска пиломатериала 1 на 1, чтобы они работали как стыки краев. Точно так же, как вы делаете с окладом, сначала вставьте первую часть под более высокую крышу, а затем поместите вторую часть под нижнюю крышу.

6. Убедитесь, что куски пиломатериала 1 на 1 на своих местах, и добавьте немного бутилового герметика. Дайте ему высохнуть.

7. Теперь прикрепите оклад к крыше с четырех сторон с помощью металлических винтов. Каждый винт расположен на расстоянии около 6 дюймов. Измерьте и добавьте его на 1 дюйм, затем отрежьте кусок подложки. Вставьте подложку под все еще существующую черепицу и закрепите подложку, прибив ее кровельными гвоздями.

8. Аккуратно загните края гидроизоляции по краям крыши и по низу карниза. Прикрепите складки с помощью металлических шурупов. Перед соединением двух крыш с разным уклоном можно временно снять обшивку карниза и заменить ее после соединения крыш.

9. В качестве последнего штриха покройте отлив черепицей. Черепица может перекрываться, чтобы обеспечить полное покрытие комбинированной крыши. Крыша теперь объединена, и теперь вы можете идти.

Работа на крыше может быть опасной из-за ее высоты и неровной поверхности.
