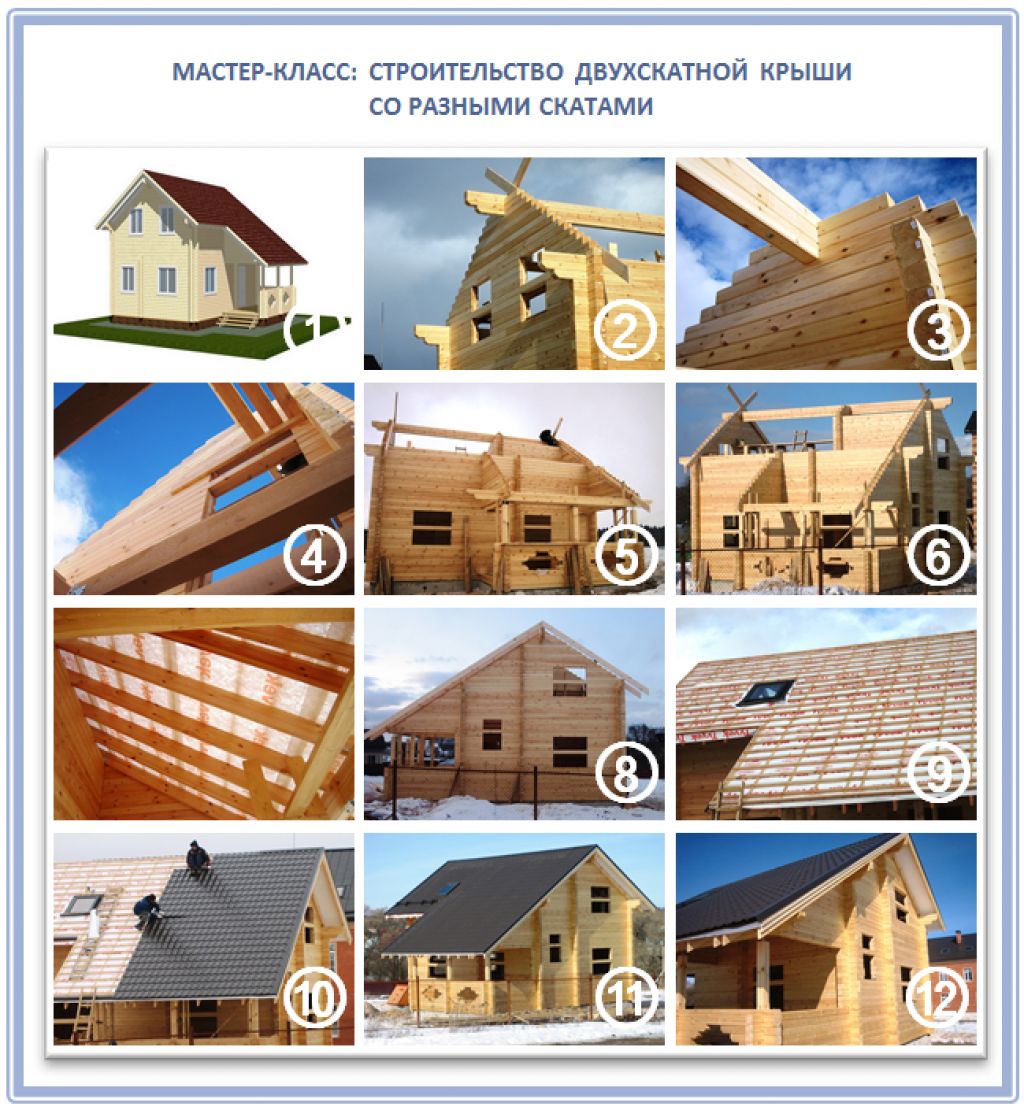

Двускатная крыша с разными скатами: технологии и примеры строительства

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

• разместив один скат в южную сторону;
• второй под другим углом, либо длиннее, на северную;
• правильно рассчитав все нагрузки от ветра и снега;
• мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как построить двускатную крышу | Home Guides

Двускатная крыша — это двускатная крыша с двумя скатами, которые сходятся на центральной линии конька. Традиционно каркасные двускатные крыши используют стропила и могут иметь два разных уклона для одной и той же крыши, в то время как ферменные крыши должны иметь одинаковый уклон с обеих сторон. Ферменная крыша считается устройством, позволяющим сэкономить время, поскольку фермы обычно покупаются в собранном виде. Однако большой вес стропильных ферм означает, что их необходимо поднимать на место с помощью тележки со стрелой и закреплять несколькими рабочими.Как вариант, двухскатную крышу с традиционным каркасом может оформить один человек.

Найдите и загрузите программное обеспечение для проектирования крыш. Введите тип крыши (двухскатный), высоту, размер конструкции и тип крыши (обычная или ферменная), и программа рассчитает размер и размеры необходимых вам пиломатериалов и / или ферм. Подготовьте список пиломатериалов (габаритов и размеров) на основе результатов работы программы.

Подготовьте стропила, используя измерительный угольник и угол, чтобы отметить правильный угол на каждом стропиле, где они будут прикреплены к коньковой доске.Обрежьте стропило в правильном месте циркулярной пилой. Отметьте угол в 90 градусов, где стропила будут сидеть на верхней пластине, и разрежьте стропила лобзиком.

Установите коньковую доску на правильную высоту, соорудив временную опору у каждого фронтона и прикрепив коньковую доску к опорам гвоздями. Прикрепите первые два стропила к коньковой доске гвоздями на фронтонном конце. Определите, нужно ли внести какие-либо корректировки для лучшего прилегания, и при необходимости отрегулируйте углы и разрезы на стропилах.Прибейте оставшиеся стропила к коньковой доске с правильным интервалом. На каждом конце фронтона прибейте по три или четыре концевых шпильки для дополнительной поддержки. Обрежьте свисающие концы стропил дисковой пилой до нужного угла для фасции.

Гвоздями или шурупами фанеру к стропилам, начиная от карниза и поднимаясь вверх. Фанеру можно разрезать на куски меньшего размера для индивидуального работника. Прикрепите к фанере строительную бумагу и водонепроницаемую мембрану в соответствии с местными строительными нормами.Приложите бумагу к вентиляционным отверстиям в крыше или другим препятствиям, затем продолжайте с обеих сторон. Вырежьте заплатку с прорезью перекрестия для вентиляционного отверстия или препятствия и поместите ее поверх окружающей бумаги, и закрепите скобами. Вырежьте и придайте форму окладу для установки вокруг слуховых окон, кровельных долин и световых люков, а также пригвоздите их к месту.

Подготовьте крышу для черепицы, зарубив меловую линию возле карниза, чтобы обеспечить перекрытие черепицы в полдюйма. Прибейте начальный ряд черепицы на место, используя меловую линию в качестве ориентира, затем используйте начальный ряд в качестве ориентира для следующего ряда черепицы.По линии конька обрежьте черепицу по козырьку и установите черепицу по всей длине. Обрежьте черепицу на концах фронтона универсальным ножом. Для кровельных вентиляционных отверстий и дымоходов уложите черепицу к ней, закрепите гидроизоляцию над вентиляционными отверстиями и вокруг дымоходов с помощью клея, затем отрежьте черепицу с помощью канцелярского ножа до нужного размера и формы, чтобы закрыть гидроизоляцию.

При желании установите водосточные желоба и водосточные трубы, потолочные перекрытия, отделку и облицовку.

.

Как связать строительные кровельные системы друг с другом | Руководства по дому

Строительство пристройки к дому требует соединения двух крыш, независимо от того, является ли новое пространство крылом жилых помещений или навесом для машины. Существует много стилей крыш, но наиболее распространены двускатные крыши, которые скатываются от пика в две стороны; бедро, которое с четырех сторон спускается к общему карнизу, и навес или навес, который наклоняется только в одном направлении. Каждый стиль крыши требует немного разных соединений, но есть сходства. Концевые стропила или опоры новой крыши соединяются с элементами каркаса старой кровли с помощью ригеля или гвоздевой доски.

От плоской до склона

Соедините плоскую крышу с наклонной или скатной крышей с помощью ригеля. Снимите сайдинг с дома, где будет крепиться новая крыша, чтобы обнажить стропила или другой каркас старой крыши. Прибейте доску гроссбуха, обычно 2 на 6 или 2 на 8 дюймов, к старой крыше временно с помощью гвоздей 16d и молотка. Установите уровень с помощью уровня.

Просверлите отверстия с помощью дрели и сверла 1/2 дюйма через ригель в стропилах или других прочных элементах рамы.Вставьте болты с шнуровкой на 1/2 дюйма с острием и головкой болта с помощью ключа с трещоткой через ригель в каркас крыши. Удалите временные гвозди, как только бухгалтерская книга будет закреплена.

Адаптировать соединение новой крыши к стилю пристройки; некоторые плоские крыши имеют стропила от ригеля до опор в конце крыши, другие имеют большие внешние балки с перпендикулярными поперек них стропилами, другие имеют стены, которые вписываются в дом и поддерживают плоскую крышу. Используйте металлические стропильные вешалки, чтобы соединить дополнительный каркас с доской.

Скат к откосу

Свяжите новую двускатную или шатровую крышу с существующей двускатной или шатровой крышей с помощью стропил типа «долина», которые выполняют ту же функцию, что и ригели. Снимите кровлю со старой крыши в месте соединения, чтобы обнажить существующие стропила. Подкрепите стропила на дополнительной стороне к дополнительным стропилам на другой стороне крыши с помощью горизонтальных досок, прибитых между двумя стропилами.

Отрежьте два стропила циркулярной пилой до наклона дополнительной крыши и прибейте их к стропилам на старой крыше; они образуют перевернутую букву V с острием наверху дополнительной крыши.Установите стропила или фермы для новой крыши на дополнительные стены или другие опоры с помощью гвоздей. Разместите стропила или фермы на расстоянии 24 дюйма. Удалите старые стропила внутри стропильных ног с помощью сабельной пилы или оставьте их на месте, в зависимости от использования чердачного пространства.

Установите последнюю ферму или набор стропил для новой крыши на внешнем крае существующей крыши. Измерьте расстояние между этой стропильной балкой и стропилами ендовы с помощью рулетки и отрежьте короткие стропила, чтобы связать старые и новые стропила вместе; Используйте скоростной угольник, чтобы найти правильные углы и обрезать короткие стропила.Прикрепите коньковую доску на новой крыше, если она есть, к коньковой доске на существующей крыше, если она есть.

.

Как соединить два ската на крыше | Руководства по дому

Найти идеальный дом иногда бывает сложной задачей. Ваш агент по недвижимости может показать вам несколько домов в пределах вашего бюджета, но ни один из них не может быть домом вашей мечты. В подобных случаях представьте себе потенциал дома. Посмотрите на дом, каким он может стать, а не на то, чем он является. В доме может не быть крытой веранды, навеса или пристройки для свекрови, но вы всегда можете добавить эти функции, если позволяет ваш бюджет, установить крышу и привязать ее к существующей конструкции.

Укажите участки крыши, к которым вы присоединитесь. Наденьте рабочие перчатки. Удалите черепицу и подстилку по краям обоих полей примерно в 6 дюймах от краев, используя приспособление для удаления черепицы.

Измерьте расстояние по краю крыши. Добавьте 12 дюймов к размеру. Это будет длина вашего оклада, необходимая для соединения скатов крыши.

Отмерьте, отметьте и отрежьте соответствующий кусок 12-дюймового гидроизоляции с помощью перманентного маркера и металлических ножниц.Отметьте центр планки по длине.

Расположите оклад между двумя скатами крыши. Сдвиньте правый край оклада под самый высокий уклон крыши. Поместите брус размером 2 на 4 дюйма по центру гидроизоляции. Осторожно согните оклад, используя край пиломатериала, пока обе стороны оклада не совпадут с наклоном двух скатов крыши. Отложите 2х4 в сторону.

Отмерьте, отметьте и отрежьте два куска пиломатериала 1 на 1 дюйм, которые имеют одинаковую длину стыка.Эти детали вы будете использовать для герметизации краев крыши. Поместите первую часть под самый высокий уклон крыши, чтобы край пиломатериала совпадал с краем крыши и находился над окладом. Удерживая деталь на месте, нанесите полоску бутилового уплотнения сверху и снизу детали.

Поместите вторую деталь поверх самого нижнего ската крыши так, чтобы край пиломатериала совпадал с краем крыши и под окладом. Удерживая деталь на месте, нанесите полоску бутилового уплотнения сверху и снизу.Дайте конопатке высохнуть.

Прикрепите оклад к крыше с помощью шурупов по металлу, расположенных на расстоянии 6 дюймов друг от друга по всем четырем краям. Отмерьте, отметьте и отрежьте кусок пропитанного асфальтом войлока, который на 1 дюйм шире, чем гидроизоляция, и такой же длины, как и стык. Поместите подкладку поверх гидроизоляции и продвиньте края под имеющуюся черепицу. Прикрепите подкладку к конструкции крыши кровельными гвоздями.

Загните края гидроизоляции вниз по краям крыши и по низу карниза.Закрепите края винтами по металлу. Возможно, потребуется временно снять обшивку карниза и сайдинга крыши, чтобы сохранить эстетику дома. Замените обшивку и сайдинг после завершения контурной обработки.

Покройте гидроизоляцию черепицей, начиная с самой низкой точки и продвигаясь к самой высокой точке. Черепица должна перекрываться, чтобы обеспечить полное покрытие крыши. Обрежьте черепицу по мере необходимости, чтобы она соответствовала существующему рисунку черепицы.

.

Как обрамить и соединить две линии двускатной крыши | Home Guides

Двускатная крыша довольно проста геометрически, но когда две линии двускатной крыши пересекаются, геометрия усложняется. Однако каркас, необходимый на пересечении двух линий крыши, легко понять, если вы знакомы с основными компонентами каркаса типичной двускатной крыши.

Коньки

Коньковая доска — это горизонтальный элемент каркаса, определяющий линию крыши двускатной крыши; он простирается от одного конца фронтона до другого на пике крыши.В стандартной двускатной крыше коньковая доска не обеспечивает структурной опоры для крыши и используется в основном как поверхность для крепления верхних концов стропил. При пересечении двух линий двускатной крыши встречаются коньковые доски каждой линии крыши. Способы соединения коньковых досок различаются в зависимости от местных строительных норм и правил, но, когда несущие гребни пересекаются, пересечение обычно не требует особого рассмотрения.

Обычные стропила

Стропила — это наклонные элементы, идущие от конька крыши вниз до вершин стен.Стропила служат основной опорой крыши и переносят весовую нагрузку с крыши вниз на стены и, в конечном итоге, на землю. Обычные стропила — это стропила во всю длину, которые простираются от конька до наружных стен здания. Верхние концы стропил обычно прибивают к коньковой доске. Однако иногда коньковая доска отсутствует, поэтому верхние концы стропил упираются друг в друга на пике. В этом случае для усиления соединения часто используется косынка.

Стропила долины и домкраты долины

Там, где встречаются две линии двускатной крыши, пересечение образует внутренние углы, называемые долинами. Диагональное стропило, идущее от пересечения гребней вниз до вершины стен во внутреннем углу, называется долиной. Более короткие стропила, идущие от гребней до стропил долины, называются долинными домкратами. Домкраты долины передают весовую нагрузку крыши от гребней на стропила долины, которые, в свою очередь, передают нагрузку вниз на стены.

Коньки конструкции

В обычных конструкциях крыши стропила несут вес крыши, а коньковая доска не служит конструкционным целям. Однако в некоторых конструкциях каркаса конек должен выдерживать некоторую нагрузку на крышу; в этих случаях коньковая доска заменяется конструкционной коньковой балкой, которая поддерживается колоннами на концах фронтона или внутри здания. Балка конька, которая пересекает другую линию конька, должна иметь опору в месте пересечения.

.

Смотрите также

• Как сделать свесы крыши своими руками
• Как растопить смолу для крыши
• Как утеплить плоскую бетонную крышу
• Как сделать слив воды с крыши большой площади
• Как написать заявление в жэу о протечке крыши
• Как класть изоспан на крышу
• Как закрыть свесы крыши
• Как сделать потолок и крышу в доме из газобетона
• Как лучше утеплить крышу мансарды
• Стеклоизол как укладывать на деревянную крышу
• Как утеплить ломаную крышу изнутри

Примыкание двух крыш.

Содержание

1. Примыкание двух крыш.
2. Как соединить две односкатные крыши. Плюсы и минусы односкатной крыши для дома
3. Врезание крыш друг в друга. Устройство ендовы
4. Пристройка к дому с ломаной крышей. Расчет уклона ската односкатной крыши
5. Примыкание крыши веранды к дому. Конструкция крыши и ее особенности
6. Стык двух крыш. Типы стропильных систем
7. Видео этап 27. Способ соединения двух крыш

Примыкание двух крыш.

В последние годы номенклатура применяемых в России кровельных материалов расширилась за счет выпуска новых отечественных и появления на российском рынке зарубежных материалов. К ним, в частности, относятся наплавляемые битумно-полимерные, полимерные и термопластичные рулонные материалы, обладающие высокой прочностью, деформативностью и гибкостью при отрицательных температурах, что позволяет сократить количество слоев в кровельном ковре. Особенностью наплавляемых рубероидов является наличие у них приклеивающего мастичного слоя, нанесенного в заводских условиях, что способствует снижению трудозатрат в процессе производства кровельных работ по сравнению с кровлями из традиционных материалов, наклеиваемых на мастиках непосредственно на объекте строительства.

Увеличение объемов дачного строительства, в том числе коттеджей , а также строительства многоэтажных жилых и других типов зданий с верхними этажами в виде мансард, крыши которых имеют различную, не редко очень сложную конфигурацию и относительно большие уклоны, привело к появлению на отечественном рынке новых штучных материалов, к которым относятся цементно-песчаная, металлическая и гибкая (битумная) черепица, битумные волнистые листы.

Кровля из штучных материалов отличается наличием в ней специфических элементов, которые присущи только такому типу кровли и предусмотрены для обеспечения ее надежности в процессе эксплуатации. С этой же целью такой тип кровли комплектуется набором дополнительных материалов и элементов, позволяющих обеспечить вентиляцию конструкции крыши, ее водонепроницаемость, а также быстроту и качество ее устройства.

Указанные новые типы кровель наряду с традиционными рассмотрены в настоящем Стандарте Организации (СО — 002 — 02495342 — 2005).

Предназначены для проектных и строительных организаций.

Как соединить две односкатные крыши. Плюсы и минусы односкатной крыши для дома

Новички в строительном деле обрадуются тому, что подобная односкатная конструкция довольно проста и ее можно сделать своими руками. Правда, назвать работу самой простой нельзя, но с подробной инструкцией односкатная крыша будет создана. Но прежде чем рассматривать конструктивные особенности кровли, нужно выяснить ее особенности и преимущества. Именно они характеризуют данный тип крыши.

Плюсы односкатной кровли:

1. Экономичность. Для устройства крыши не нужно много стройматериалов, на которые тратится основная часть средств.
2. Простота стропильной системы и односкатной конструкции в целом. Самое то для новичков. Выполнить монтаж будет проще, чем с двускатной крышей.
3. Постройка будет иметь небольшой вес. А значит, на стены и фундамент оказываться меньшая нагрузка.
4. Благодаря подобной форме, односкатная кровля отлично сопротивляется ветровой нагрузке, а также весу снега, который скапливается на поверхности.
5. Угол наклона бывает самым разным, в зависимости от потребностей. Он варьируется от 5° до 45°.
6. Если сделать угол односкатной кровли небольшим, то ее можно использовать для различных целей. Например, если это сарай, то установить бачок для нагревания жидкости. Если это жилое помещение, то на односкатной крыше можно обустроить прекрасное место для отдыха. Как вариант, установка солнечных батарей в качестве альтернативного источника питания.
7. Универсальность односкатной постройки. Она покрывается практически любым материалом, доступным в продаже. Все зависит от эксплуатационных условий и выбранного угла наклона.

Врезание крыш друг в друга. Устройство ендовы

Это, пожалуй, самое сложное в строительстве в крыши. Во всяком случае, для нас — двух мужиков, которые делали это впервые. Там, где крыша двускатная, вообще ничего сложного: пили́ одинаковые стропильные ноги и ставь их на подготовленные места. А у нас сплошное безобразие — одна крыша, врезается в другую, да еще одна другой ниже… Решили взять тайм аут, пива попить, с людьми бывалыми посоветоваться, да книжки умные почитать.

Итак имеем желание сделать не двускатную крышу, а крышу буквой «Г», при чем основная (самая большая, для которой уже стропила выставили) крыша должна быть выше примерно на метр чем та, которая в нее будет врезаться. Потом плоскость маленькой крыши плавно должна переходить в плоскость одного из скатов крыши крыльца.

Глаза боятся, руки делают. Крыша — это неотъемлемый элемент дома как конструктивно, так и по визуальному восприятию. Поэтому она должна гармонично смотреться. Нельзя делать одну крышу с разными углами ската. Если решили делать с углом 28 градусов, значит надо делать с этим углом и основную крышу, и скаты на пристройке с крылечком.

Итак, чтобы прикинуть высоту конька нашей дополнительной крыше, нам необходимо знать расстояние основания треугольника будущего фронтона. Это как раз расстояние между теми двумя стропилами, которые мы установили при строительстве основной крыши. Помните, я говорил, что тангенс основной крыши нам еще пригодится? Настал именно этот момент. Берем половину основания треугольника, умножаем на наш тангенс и получаем высоту конька дополнительной крыши.

Стойку взяли на 20 см длиннее (толщина балок перекрытий), закрепили вертикально ее уголками на несущую стену. На той же высоте, в районе ранее установленных стоек соорудили невероятную конструкцию, на которую оперли прогон и скрутили все, что смогли болтами, а что не смогли &mdash скрутили уголками и саморезами. Получилось примерно это.

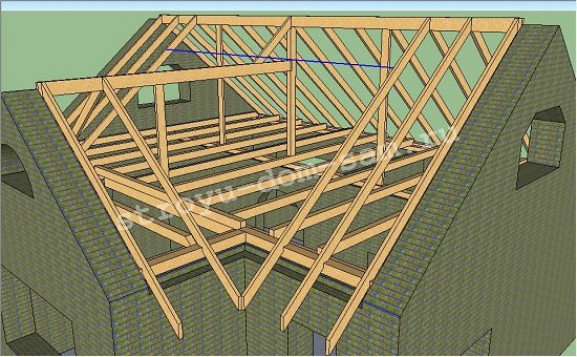

А вот приблизительно та чумовая конструкция. Опыта нет, поэтому перестраховываемся на каждом шагу))))

Дальше нам нужно было разместить наклонное стропило ендовы, и если с нижним креплением все примерно понятно, то наверху это крепление еще нужно найти. Натягиваем веревочку между крайними большими стропилами.

Место, где она касается прогона, и будет точкой для крепления верхней части наклонных стропил. Измеряем длину наклонных стропил. С отпиливанием тут нужно постараться. В итоге получается угол в двух плоскостях. Точных советов я тут, к сожалению, дать не могу, &mdash действовал интуитивно, и получилось не с первого раза. Если знаете хороший способ — пишите в комментариях. Думаю, будет полезно. Обратите внимание, что та стропильная нога, которая справа немного короче, — это все потому, что у нее планируется продолжение, так как углы двух плоскостей крыш должны сомкнуться уже за пределами коробки, а крепить там пока не к чему.

Далее между прогоном и наклонными стропилами устанавливаем оставшиеся стропила. Ужас, стропило на стропиле. Тут ничего сложного — отмеряй, отпиливай и прикручивай. На фотке ниже это уже видно. Еще забыл написать, что под наклонное стропило мы поставили упор. Я его обозначил красной стрелкой. Под вторым есть точно такой же, но его не видно за дяденькой. Он не принимал участия в строительстве крыше, задача этих ребят была доложить кирпичный фронтон до конца, что было решено сделать именно на этом этапе.

Вот еще несколько ракурсов, может быть так будет немного нагляднее.

Пристройка к дому с ломаной крышей. Расчет уклона ската односкатной крыши

По конструкции наиболее простой считается односкатная крыша. Однако даже такой тип кровли пристройки требует выполнения некоторых подготовительных работ. Первое, что необходимо будет сделать – это выполнить проект крыши. На данном этапе составляется чертеж, на котором указывают планируемый уклон ската.

Стоит отметить, что уклон крыши напрямую влияет на эффективность ее функционирования, а также на долговечность кровельного покрытия. Безусловно, грамотные расчеты позволят существенно упростить и ускорить строительство. Количество используемого кровельного материала для пристройки с односкатной крышей будет увеличиваться по мере возрастания угла наклона ската.

Расчет уклона будет зависеть, в первую очередь, от климатических условий в определенном регионе. Этот угол будет тем круче, чем больше осадков ожидается в зимний период в конкретном регионе. Правильно подобранная величина позволит вовремя и в полной мере отводить дожди и снежные осадки с поверхности кровли. В тоже время, если для конкретной области характерны сильные порывистые ветры, скаты не стоит делать слишком крутыми.

Кровельный материал, которым будет покрыта пристройка к дому с ломаной крышей, также влияет на величину уклона:

• для шиферных или черепичных крыш должен составлять от 22º;
• рубероид, уложенный в 2 слоя, предполагает минимальный уклон в 5º, а в 3 слоя – от 15º;
• уклон крыши из профнастила должен составлять не менее 12º;
• металлочерепичные крыши могут иметь скаты с углом от 14º;
• ондулин, как и рубероид, укладывается на скаты с минимальным уклоном в 6º;
• мягкую черепицу монтируют на кровли со скатами, наклоненными, как минимум, под 11º.

Распространенная практика показывает, что максимальный уклон кровли пристройки к четырехскатной крыше составляет 45º. Стоит отметить, что на выбор угла наклона кровли в значительной степени будут влиять ожидаемые нагрузки на стропильную систему, оказываемые ветром и осадками. Ошибка проектирования может обернуться дополнительными затратами, если пристройка упадет из-за чрезмерных нагрузок.

Примыкание крыши веранды к дому. Конструкция крыши и ее особенности

Веранда может быть встроенной, то есть находиться под одной крышей вместе с домом. Но бывает, что ее пристраивают к уже построенному дому, тогда у нее будет индивидуальная кровля, просто примыкающая к основной постройке.

Односкатные крыши бывают у веранд, которые пристроены с боку дома – это чаще всего. Но иногда такую летнюю беседку строят с тыльной или фасадной стороны, в этом случае можно сделать двускатную крышу.

Чтобы кровля веранды своими руками выглядела гармонично и красиво, ее делают из таких же материалов, что и крыша дома. Однако могут быть и исключения.

Когда выбираете, как сделать крышу на веранде своими руками, из каких материалов, то стоит учитывать количество выпадаемых осадков в виде снега. Кровля должна быть достаточно прочной, чтобы выдерживать снежный слой.

Под крышу нужно проложить теплоизоляционный материал, но это не обязательно, так как веранда предназначена именно для использования ее в летний период, и дополнительное тепло может быть даже лишним. А вот оставить пространство для свободного прохождения потоков воздуха нужно, иначе в летнюю жару кровля будет сильно перегреваться, внутри скапливаться влага. Это плохо отразится на сроке службы кровельного покрытия.

Сделать крышу на веранде не очень сложно, так как постройка отличается малыми габаритами и возможностью использования ее преимущественно в теплое время года. Давайте разберёмся, как построить крышу веранды.

Стык двух крыш. Типы стропильных систем

Двускатная кровля — одна из самых древних. Она представлена двумя плоскими скатами, которые смыкаются в верхней части по одной линии. Нижние края скатов опираются на стены дома, которые обычно находятся на одном уровне.

Вариант двускатной конструкции с капитальным фронтоном

Торцевые части крыши у двускатных конструкций — два вертикальных треугольника-фронтона. Фронтон может быть изготовлен из того же материала, что и стены, или сделан отдельно. Во втором случае его делают более тонким, или применяют материалы с меньшей массой — так можно снизить нагрузку на основание.

Если сделать большой угол ската крыши, то внутри можно обустроить жилое мансардное помещение

Скаты кровли могут располагаться под разными углами. Если угол будет достаточно большим, то под крышей можно обустроить мансардное помещение. При небольшом уклоне подкровельное пространство получается низким, и его используют в лучшем случае как чердак.

Ассиметричная крыша сложнее в проектировании и создании, но вполне функциональна

Двускатная крыша с разными скатами также возможна. Как правило, ее строят, когда нужно связать две стены разной высоты либо при монтаже двух скатов с разным углом наклона.

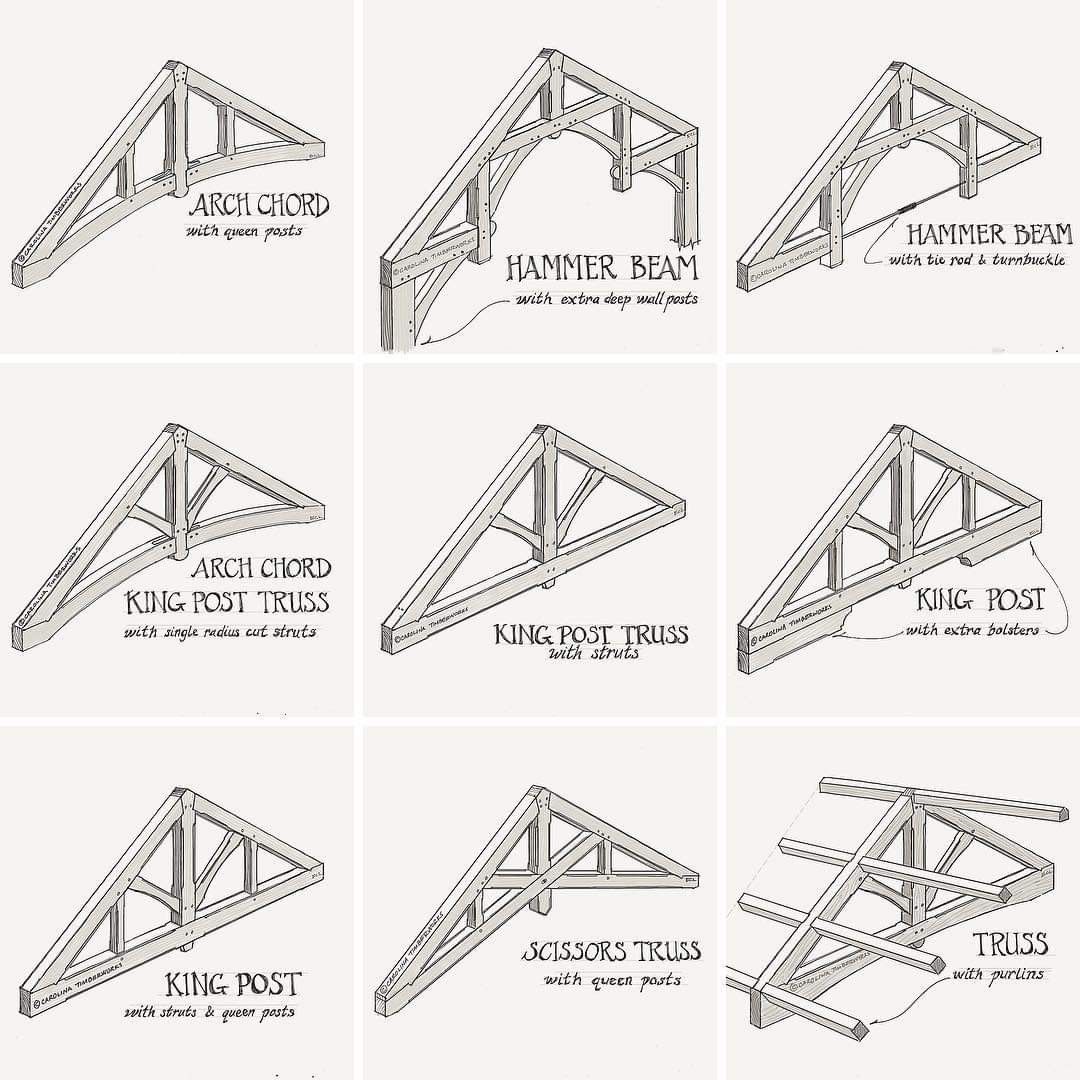

Основа двускатной крыши — стропильная система, которая может быть двух типов:

Схемы наслонных и висячих стропильных систем

1. Наслонные стропила делаются, когда в доме есть центральная несущая стена. На ее торце устанавливаются стойки, на которых крепится прогонный брус. Именно этот прогон и служит опорой для верхних концов стропильных ног, которые и образуют скаты. Иногда вместо стоек возводится полноценная опорная стенка — но этот вариант подойдет только для домов на массивном фундаменте.

Фото наслонной стропильной конструкции — она монтируется, если в доме есть центральная несущая стена

Если центральная несущая стена находится не посередине здания, то придется делать кровлю со смещенным коньком и скатами разного размера, находящимися под разным углом.

1. Висячие стропила монтируются при отсутствии центральной несущей конструкции. Стропильные ноги соединяются друг с другом без верхнего прогона, опираясь друг на друга (и на коньковый брус). Для повышения жесткости в конструкцию добавляют промежуточные элементы — затяжки и накладки, которые не дают стропильным ногам разъезжаться.

Если нет центральной несущей конструкции, устанавливаются висячие стропила

Выбор стропильной системы определяется именно конструкцией самого здания :

• есть средняя стенка — делаем наслонную конструкцию;
• нет стенки — монтируем висячие стропила.

Видео этап 27. Способ соединения двух крыш

9 практических шагов по соединению двух крыш с разным уклоном – AprylAnn

Соединение двух крыш с разным уклоном – это метод, который существует в мире строительства. Этот метод полезен, особенно при расширении дома.

Если, вдруг, прямо сейчас вы ищете информацию о том, как соединить две крыши, если они имеют разный уклон, здесь мы поделимся с вами всей известной нам информацией.

Для начала давайте немного поговорим о том, что такое уклон крыши.

Содержание

1. Что такое уклон крыши?
2. Когда соединять две крыши с разным уклоном?
3. Как соединить скат крыши?
   1. Шаг 1. Подготовка участка
   2. Шаг 2. Измерение длины соединяемого участка
   3. Шаг 3. Подготовка куска материала гидроизоляции
   4. Шаг 4. Установка гидроизоляции в месте соединения Кромки крыши с пиломатериалами
   5. Шаг 6 – Нанесение валика герметика
   6. Шаг 7 – Крепление гидроизоляции
   7. Шаг 8 – Придание более привлекательного вида
   8. Шаг 9 – Покрытие гидроизоляции
4. Закрытие

Что такое уклон крыши?

Скат является очень распространенной частью конструкции крыши. Его также часто называют склоном.

Если вы хотите узнать об определении, то это крутизна крыши. Проще говоря, мы можем сказать, что он дает информацию об измерении (в дюймах) того, как крыша поднимается от точки наклона до конька на каждой стандартной 12-дюймовой глубине.

Вот почему, когда мы говорим об уклоне крыши, мы также говорим о диапазоне соотношения, которое мы хотим использовать. Нечто подобное обычно отображается в диапазоне 1/12, 2/12, 3/12 и так далее.

Значение коэффициента легче понять, если вы посмотрите на картинку выше. На нем показано изображение соотношения скатов крыш, а также полученные стандартные углы.

В качестве примера посмотрите на изображение с соотношением сторон 1/12. Способ чтения такой. На каждые 12 дюймов длины по направлению к коньку крыша здания поднимается на 1 дюйм. При таком соотношении получаемый угол обычно равен 4,76°.

Когда соединять две крыши с разным уклоном?

Есть несколько различных случаев, которые мы можем найти вокруг нас, которые заставляют домовладельцев, наконец, соединить крыши с разными углами наклона. Самый подходящий пример существует, когда необходимо расширение дома.

Когда вы покупаете новый дом, например, с определенным диапазоном бюджета, который у вас есть, есть вероятность, что вы не сможете получить все элементы, которые вы хотите в жилом помещении. Например, нет крытой террасы или застекленной веранды в качестве альтернативного места для проведения времени, когда вы находитесь дома.

В таком случае лучше всего купить дом, в котором есть почти все элементы из вашего контрольного списка. Позже вы можете построить расширение, которое вам нужно, как только вы купите недвижимость.

Подобное решение может привести к необходимости знать, как соединить неодинаковые скатные крыши. Причина, по которой мы так сказали, заключается в том, что, возможно, для расширенной площади достаточно иметь крышу с более низкими углами ската по сравнению с той, которая принадлежит первоначальному зданию.

Подобный случай является только примером. Могут применяться и некоторые другие причины, например, когда вы хотите построить пристройку для мужа или просто хотите увеличить свой дом.

Как соединить скат крыши?

Теперь пришло время узнать, как соединять крыши, каждая из которых имеет разный уклон. Одна вещь, которую мы хотим, чтобы вы поняли, это то, что шаги, которыми мы хотим поделиться в этом посте, могут быть подходящими только для некоторых случаев, поскольку каждый дом отличается и, возможно, требует специальной обработки для соединения крыш.

Конечно, мы постараемся развить общие идеи, чтобы вы могли представить себе, как будет проходить процесс. Еще одна верная вещь заключается в том, что этот проект обычно полезен, когда вы хотите расширить свой дом или добавить к нему новую часть, как мы уже говорили вам ранее.

Вы знаете, что это значит? Это означает, что здесь вы будете соединять новую крышу с существующей. Прочтите следующую информацию, чтобы узнать обо всех шагах, которые необходимо выполнить.

Шаг 1 – Подготовка места

Если вы хотите соединить крыши, уклоны которых не совпадают, самое первое, что вы должны сделать, это подготовить места, где будут соединяться два элемента. Здесь мы предлагаем вам носить рабочие перчатки в целях безопасности.

Способ подготовки областей довольно прост. Здесь вам просто нужно удалить синглы, а также подложку каждого из шагов. Конечно, здесь не обязательно все разбирать.

Удаление гонта и подстилающего слоя необходимо только вокруг прилегающей зоны. Измерение, которому мы предлагаем вам следовать, составляет около 6 дюймов от краев полей.

Этот шаг будет проще сделать, если вы используете инструмент. Единственный подходящий предмет, который можно использовать здесь, — это средство для удаления гонта, которое вы можете легко найти в строительном магазине. Вы можете увидеть пример на картинке выше.

Шаг 2. Измерение длины соединяемой области

По завершении первого шага необходимо измерить длину соединяемой области в месте соединения двух краев. При этом нужно просто сделать замер по краю крыши.

Здесь не забудьте добавить к длине примерно 12 дюймов. К вашему сведению, все это будет общая длина оклада крыши, что является не чем иным, как одним из наиболее важных элементов в проекте соединения откосов, о котором мы говорим здесь.

Если вы не знакомы с названием, кровельная обшивка — это материал, функция которого состоит в том, чтобы отводить воду, чтобы она не повредила крышу, особенно в некоторых критических зонах. К ним относятся части, где плоскость встречается со слуховым окном или поверхностью стены, а также окружение некоторых элементов, таких как световые люки, вентиляционные отверстия, а также дымоход. В основном для этого поста критической областью является не что иное, как место, где встречаются два поля.

Гидроизоляция кровли обычно бывает тонкой. Материал весьма разнообразен, но наиболее распространенными являются оцинкованная сталь или алюминий. Оба они часто используются профессиональными кровельщиками.

Шаг 3. Подготовьте кусок гидроизоляционного материала

Подготовьте кусок гидроизоляционного материала шириной 12 дюймов. После этого вы можете измерить длину, используя размер, который вы получили на втором шаге.

Отметьте общую длину несмываемым маркером. Затем вы можете разрезать его ножницами по металлу.
Следующее, что нужно сделать, это сделать метку прямо по центру обшивки по всей длине.

Шаг 4. Разместите оклад на месте встречи

Затем вы можете разместить оклад на месте встречи между скатами крыш. Не забудьте подсунуть правый край гидроизоляции под скат крыши. Здесь вы должны выбрать самый высокий вместо более низкого.

После этого вы должны подготовить брус размером 2×4 дюйма, а затем разместить его в центре оклада по всей длине. Этот предмет поможет согнуть планку, чтобы она соответствовала наклону, создаваемому соединением скатов крыши.

Материал согнуть очень просто. После того, как вы расположите брус, вы можете использовать его край, чтобы согнуть оклад. Вы должны делать все медленно и осторожно, пока не увидите, что правая и левая стороны становятся подходящими для наклона. Когда закончите, вы можете забрать пиломатериалы.

Шаг 5. Заделка краев крыши пиломатериалами

Подготовьте два бруса шириной 1×1 дюйм. После этого обрежьте каждый из них по длине соединяемого участка. Основная функция этих двух элементов заключается в герметизации краев крыши.

Возьмите кусок бревна и просуньте его под скат крыши, который находится выше. Таким образом, вы можете обнаружить, что край пиломатериала становится выровненным с краем крыши. Кроме того, вы также увидите, что позиция пиломатериала теперь находится на материале гидроизоляции.

После того, как вы закончите, вы должны удерживать пиломатериал на месте, чтобы вы могли нанести бутиловый герметик на верхнюю и нижнюю часть куска по всей длине.

Если вы вдруг не знаете, что такое бутиловый герметик, то его используют строители для заполнения щелей, возникающих между строительными материалами. Конечно, он также подходит для использования в проекте соединения двух скатов крыши, подобном тому, о котором мы говорим здесь. Это становится еще лучше, потому что бутиловый герметик также может предотвратить протечки в области крыши.

Шаг 6. Нанесите полоску герметика

После того, как вы закончите с первым пиломатериалом, вы можете перейти ко второму. Здесь первое, что вы должны сделать, это разместить вторую часть на скате другой крыши. Если вы сделаете это правильно, вы увидите, что и край пиломатериала, и край крыши становятся выровненными, и положение находится под окладом, а не поверх него.

Когда закончите, вы также будете использовать бутиловый герметик на следующем этапе. Здесь вы должны держать пиломатериал на месте, чтобы вы могли нанести полоску герметика вдоль нижней и верхней части детали.

Следующее, что нужно сделать, это дать бутиловому герметику высохнуть для получения отличного результата.

Шаг 7 – Крепление оклада

Следующим шагом является крепление оклада, чтобы он идеально прилегал к крыше. Здесь вы можете использовать металлические винты. Это можно сделать, используя 6-дюймовое расстояние между винтами по всем четырем краям оклада.

После этого вы можете подготовить кусок подложки. Здесь мы предлагаем вам использовать войлочный материал, пропитанный асфальтом.

Измерьте размер подкладочного слоя, чтобы он имел ту же длину, что и область соединения, но на 1 дюйм шире, чем оклад. Затем вы можете уложить подложку прямо поверх обшивки.

Не забудьте подсунуть его края под существующую черепицу. Последнее, что нужно сделать, это прикрепить его к конструкции крыши с помощью обычных кровельных гвоздей.

Шаг 8. Придайте более привлекательный вид

Далее вам нужно позаботиться об обшивке, чтобы придать более привлекательный вид. В этом случае вам, возможно, придется временно снять отделку карниза крыши для более плавного процесса. Позже вы можете установить его обратно, когда все будет сделано.

Что касается оклада, вы можете загнуть его края, расположенные по краям крыши, а также по низу карниза. Вы можете использовать металлические винты здесь, чтобы держать все на месте.

Шаг 9. Покройте оклад

Последний, но не менее важный шаг, который вы должны выполнить, это использовать черепицу, которая имеет точно такой же внешний вид, как и та, что была на крыше, чтобы покрыть оклад, чтобы позже никто даже не заметил его существования.

На этом этапе вы можете начать покрытие от самой низкой до самой высокой точки. Здесь, как правило, вы увидите некоторые перекрытия, потому что вам нужно полностью покрыть крышу. Если вы хотите, чтобы все выглядело идеально, вы можете попробовать сделать обрезку, чтобы новая черепица соответствовала существующим образцам на крыше.

Закрытие

Это вся информация, которую мы знаем о соединении двух крыш с разным уклоном. Может быть, все шаги, которые мы упомянули выше, кажутся простыми.

Однако, прежде чем начинать проект, мы предлагаем вам сделать так, чтобы вы действительно могли все сделать самостоятельно. Кроме того, мы также хотим, чтобы вы реализовали свои собственные строительные или, в частности, кровельные навыки.

Мы говорим так, потому что такой проект по соединению двух крыш касается не только внешнего вида. Это также касается результата.

Если вы все сделаете правильно, то получите идеальный результат. Однако, если есть ошибка, у вас есть шанс столкнуться с некоторыми проблемами в будущем.

Одной из самых распространенных являются утечки, которые приведут ко многим другим проблемам. Примером могут служить повреждения, обнаруженные на конструкции крыши, на ремонт которых вы должны потратить гораздо больше денег, потому что, если их не лечить, позже вы столкнетесь с гораздо более серьезными проблемами.

Исходя из всего этого, пожалуйста, хорошенько подумайте, есть ли у вас навыки для выполнения проекта. Если вы чувствуете, что не в состоянии это сделать, лучше нанять профессионального кровельщика, который сделает все за вас. Это самое мудрое решение, которое может помешать вам использовать намного больше денег в будущем.

Итак, нанять кровельщика все же стоит. Сначала вы можете подумать, что это стоит вам дороже. Однако, в конце концов, вы поймете, что это правильное решение, особенно для тех, у кого нет хороших навыков кровельных работ.

3 способа, как соединить две крыши вместе

Вот руководство о том, как соединить две крыши вместе, если вам когда-нибудь понадобится это, чтобы улучшить дом своей мечты.

Трудно, если вообще возможно, найти идеальный дом, который одновременно удовлетворял бы ваш личный вкус и был бы абсолютно функциональным. В этом случае представьте себе его потенциал, а не мечтайте о нем.

Вы можете посмотреть на свой новый дом с точки зрения того, чем он может стать, а не того, чем он является в настоящее время. Если сейчас позволяет бюджет, вы всегда можете добавить такие функции, как установка крыши.

Как соединить две крыши с одинаковым уклоном

Ниже приведены шаги по соединению двух крыш, если они имеют одинаковый уклон:

1. Определите, где две крыши будут соединяться или соединяться вместе. Если они имеют одинаковый шаг, вам потребуется только один тип каркаса. Тщательно измерьте, чтобы решить, сколько ферм вам нужно. Чтобы связать обе крыши вместе, закрепите вертикальные стойки и начертите мелом ориентиры на черепице, чтобы отметить осевую линию ендов крыши, где они будут соединяться.
2. Удалите облицовочные доски, обшивку стен и другие препятствия с одного конца крыши, чтобы связать его с другим — Установите фермы на одной из крыш.
3. Установите коньковую доску, привяжите ее к первой стропильной крыше и обеспечьте перехлест между крышами. После того, как фермы закреплены, добавьте другие материалы на кровельные системы, такие как кровельная бумага, гвозди для черепицы и металлический отлив. Затем добавьте и обрежьте сайдинг в конце второй крыши.
4. Привязать вторую крышу к старой. Удалите черепицу и прибейте гвозди к направляющим мелом. Затем обрежьте нарожные стропила, чтобы соединить коньковую доску и доску ендовы.
5. Закрепите фермы на обеих крышах вертикально и прибейте их гвоздями, чтобы завершить каркас крыши.
6. В завершение прибейте обшивку OSB, металлический отлив, металлический отлив и уложите новую черепицу внахлест между двумя соединенными крышами.

Соединение двух крыш с разным уклоном

Ниже приведены шаги по соединению двух крыш, если они имеют разный уклон:

1. Подготовьте место, определив место соединения двух крыш с разным уклоном.
2. Измерьте длину соединяемой области. Выберите участок, где пересекаются два ребра. Добавьте 12 дюймов к длине.
3. Подготовьте гидроизоляционный материал шириной примерно 12 дюймов.
4. Установите оклад на стыке обеих крыш. Вы должны выбрать более высокий из двух вместо более низкого.
5. Отрежьте два куска пиломатериала по длине, которая подходит для соединяемой секции. Цель этих пиломатериалов уплотнить края обеих крыш.
6. Положите пиломатериалы на скат каждой крыши. Вы должны увидеть, что край крыши и край пиломатериала выровнены, если все сделано правильно. Кроме того, они должны быть размещены под окладом, а не над ним.
7. Прикрепите планку к крыше, чтобы она была надежно закреплена.

И последнее, но не менее важное: уложите черепицу с таким же внешним видом. Используйте немного, чтобы закрыть вспышку, чтобы ее не заметили.

Соединение двух крыш разной высоты

Руководство по соединению двух крыш разной высоты более или менее похоже на шаги по соединению двух крыш с одинаковым уклоном. Разница только в том, что вы должны установить стропильный материал, обрезки или фанеру сзади общего стропила, в месте, где сходятся обе крыши.
