Как собрать опалубку для фундамента: Опалубка для фундамента своими руками: как выполнить монтаж
Как сделать опалубку для фундамента — опалубка своими руками
Опалубка — это своеобразная строительная оснастка, необходимая для создания монолитных элементов строительства из бетона и арматуры. Заливка бетона при этом происходит в пространство, ограниченное элементами опалубки (щитами или досками). Поскольку бетон принимает форму, заданную формой опалубки, к качеству ее рабочей поверхности, точности производства и установки предъявляются особые требования. После полного высыхания строительной смеси опалубка демонтируется (для съемных опалубок) или остается на месте (для несъемных опалубок).
Содержание
- Конструкция опалубки
- Как своими руками сделать простую опалубку для фундамента?
- Опалубка для создания ленточного фундамента
- Правильный выбор опалубки
- Видео
Опалубки бывают деревянные, металлические и пенополистироловые.
Металлическая опалубка может быть как съемная, так и частично съемная. Такую опалубку используют для возведения наиболее ответственных монолитных элементов масштабных зданий, для работы крупных строительных компаний.
Пенополистирольная опалубка не снимается после заливки и затвердевания бетона, благодаря чему позволяет повысить несущую способность фундамента и стен, а также их теплоизоляционные свойства. Использование такой опалубки для строительства цоколя решает сразу целый ряд проблем: утепление цоколя, защиту стен, и др. Готовую пенополистироловую опалубку можно заказать у надежного производителя, так же как и деревянную.
Деревянную опалубку применяют для строительства мелких масштабов, например, для строительства дачи, бани, гаража. Благодаря ее невысокой стоимости и простоте монтажа и демонтажа, деревянная опалубка — наиболее выгодный вариант для укладки фундамента небольшого строения своими силами (здесь имеется в виду укладка части фундамента, расположенной над уровнем земли). Ниже описаны некоторые особенности и тонкости монтажа именно деревянной опалубки.
Вернуться к содержанию
Конструкция опалубки
Конструкция опалубки ленточного фундамента
Для того чтобы ответить на вопрос, как сделать опалубку для фундамента, необходимо сначала разобраться в устройстве опалубки. Итак, опалубка состоит из щитов, жестко закрепленных при помощи распорок, колышков и подкосов. Для передачи напряжения между колышками, подкосами и щитом имеются направляющие и прижимные доски, которые также помогают установить в определенном положении щиты. Именно щиты удерживают строительный раствор вместе с арматурой, придают им необходимую форму и воспринимают основную нагрузку от бетона. От щитов зависит и прочностные характеристики фундамента, и его долговечность. Именно поэтому следует внимательно изучить некоторые тонкости монтажа деревянной опалубки:
- Все элементы опалубки необходимо крайне точно устанавливать, с применением строительного уровня. Это поможет избежать перекоса, наклона фундамента.
- Качество рабочей поверхности щита, а также наличие щелей и зазоров между досками также значительно влияют на результат.
Поэтому все щели, отверстия в щитах перед заливкой фундамента необходимо устранить.
- Толщина доски для опалубки должна составлять не менее 50 мм. Брус, используемый в качестве распорок или колышков также должен быть не менее 50 мм. Это необходимо для получения необходимой прочности, устойчивости и жесткости конструкции. При заливке бетона на каждый элемент опалубки будет действовать большая нагрузка, от которой доска, толщиной менее 50 мм, может значительно деформироваться и испортить всю работу.
- Для обеспечения большей жесткости конструкции также целесообразно использовать большее количество подкосов и колышков с меньшим шагом их расположения.
- Перед установкой опалубки нужно обязательно подготовить грунт: вырыть траншею, засыпать, выровнять и утрамбовать строительные материалы.
Несмотря на большое количество различных фундаментов, стен, лестниц и прочих монолитных железобетонных конструкций, выполненных с применением деревянной опалубки, составляющие элементы такой опалубки предельно просты и технологичны.
Вернуться к содержанию
Как своими руками сделать простую опалубку для фундамента?
Наиболее экономичным материалом для изготовления простой опалубки считается древесина, а именно: доска 50 х 200 мм и брус 50 х 50 мм. Не стоит пытаться сэкономить, приобретая доску меньшей толщины, поскольку она не обеспечит необходимой прочности опалубки, в дальнейшем мало к чему пригодна. А доска 50 х 200 мм после снятия с опалубки может быть использована в дальнейшем строительстве. Единственным условием, для ее многофункционального использования является необходимость качественной обработки досок и брусьев антисептиком перед монтажом опалубки.
Монтаж опалубки для фундамента начинается с забивки в грунт деревянных колышков, располагая их по периметру будущего фундамента. Далее при помощи гвоздей на внутренней стороне кольев фиксируются доски. Очень важно проследить за тем, чтобы внутренняя сторона досок была ровной, без перекосов и смещений, иначе фундамент получится таким же: уклонистым, ступенчатым или кривым.
Предпоследним этапом является процесс заливки бетона в пространство между досками опалубки. Армирующие материалы, если они предусмотрены в конструкции фундамента, следует установить заранее. Процесс заливки бетона также имеет ряд нюансов, которые необходимо учитывать при производстве опалубки.
Для армирования фундамента чаще всего используется обычная металлическая арматура, однако на рынке уже появился новый тип арматуры — стеклопластиковая. Предлагаем вам ознакомиться со статьей по армированию фундамента стеклопластиковой арматурой. Такая арматура положительно отличается удобством транспортировки, устойчивостью к коррозии, возможностью безшовного монтажа, а также малым весом.
Снятие опалубки можно произвести только после полного высыхания бетона. Это обычно происходит через 2-3 дня после заливки.
Известно, что не каждый строитель способен выполнить производство и монтаж деревянной опалубки надлежащим образом, особенно если опыт в этом нулевой, а фундамент необходимо выполнить максимально надежным и качественным. Тогда возникает вопрос: «Как проще всего сделать качественную опалубку для фундамента?» Решить такую проблему помогут современные производители готовых деревянных опалубок.
Готовая деревянная опалубка отличается от сделанной вручную многими своими качествами.
1. Погрешность изготовления и монтажа готовой опалубки намного меньше погрешности самодельной опалубки. Это объясняется использованием на предприятии современного деревообрабатывающего оборудования и достаточной автоматизацией всего процесса производства.
2. Экономия времени и сил при монтаже готовой опалубки позволяет существенно сократить время изготовления фундамента и, следовательно, время всего строительства.
3. Использование готовой опалубки несколько дороже, но эта разница становится слабо ощутимой, когда возникает необходимость снова и снова переделывать самодельную опалубку, добиваясь необходимого качества. Если уже произошла заливка бетона в опалубку, собранную неточно или с ошибками, исправить сложившуюся ситуацию бывает достаточно тяжело и дорого.
4. Прочность, устойчивость и жесткость конструкции готовой опалубки гарантируется производителем, и всегда обеспечивается с большим запасом.
5. Во многих фирмах существует возможность изготовить опалубку точно по расчетам и чертежам заказчика.
Вернуться к содержанию

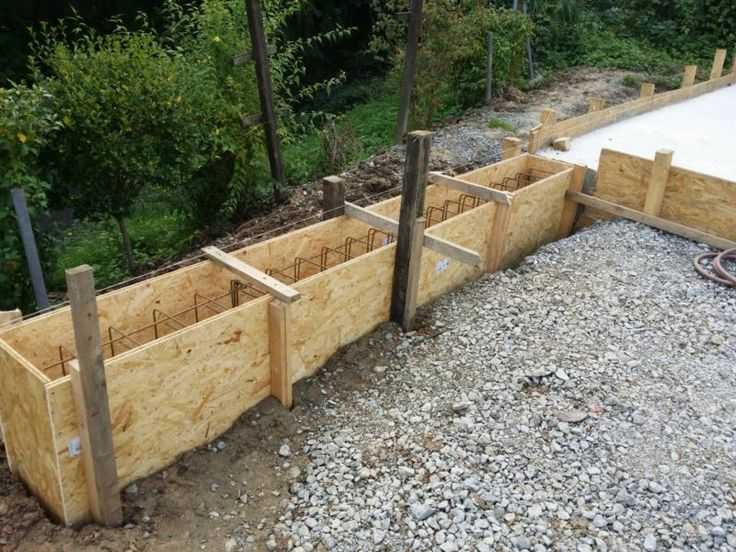

Опалубка для создания ленточного фундамента
Конструкция деревянной опалубки для ленточного фундамента существенно не отличается от простой деревянной опалубки, но имеет некоторые дополнительные элементы: хомуты, направляющие и прижимные доски, распорки. С помощью такой опалубки можно возводить монолитную стену высотой до 2 м и более (если использовать квадратный щит вместо доски). Здесь крайне необходимо использовать доски и брус толщиной 50 мм, для достижения необходимой прочности.
Первая операция монтажа такой опалубки — установка направляющих досок. Далее происходит монтаж щитов, колышков и подкосов, распорок и хомутов.
При небольших объемах допустимо не заказывать бетон, а изготавливать его самостоятельно. Тем более если под рукой уже есть бетономешалка и такие материалы, как щебень и песок. В этом случае воспользуйтесь нашим калькулятором расчета состава бетона.
Вернуться к содержанию
Правильный выбор опалубки
Поскольку опалубки бывают разные, необходимо правильно выбрать именно ту опалубку, которая подойдет для конкретного строительства. Если цоколь утеплять не нужно, то оптимальным вариантом будет съемная деревянная или металлическая опалубка. Если необходима хорошая защита цокольного этажа от холода и влаги, лучше использовать несъемную опалубку.
Также на выбор опалубки влияет характер грунта строительной площадки, состав и особенности фундамента.
В современном строительстве все чаще применяются новейшие технологии и материалы. Среди них и пленочные опалубки. Такая опалубка намного экономичнее прочих, поскольку пространство для заливки строительной смеси оборачивается пленочным материалом, который помимо обеспечения хорошего качества железобетонной конструкции еще и оставляет используемый для сооружения опалубки материал в исходном состоянии.
Несмотря на множество различных вариантов оснастки и материалов, необходимых для создания фундамента, все опалубки объединяет сравнительная простота конструкции и принцип работы. В данной статье мы рассмотрели, как сделать опалубку для фундамента своими руками. Придерживаясь вышеизложенных советов и замечаний, можно избежать многих типичных ошибок.
Вернуться к содержанию
Видео
Предлагаем вашему вниманию пару видеороликов по строительству ленточного фундамента, от подсыпки и монтажа опалубки до заливки фундамента бетоном.
Из чего и как сделать опалубку для фундамента: съемная
СОДЕРЖАНИЕ:
- 1 Съемная опалубка для фундамента
- 2 Из чего делать опалубку для фундамента
- 3 Какую доску использовать для опалубки
- 4 Толщина доски для опалубки
Опалубка – не такая простая конструкция,как кажется многим застройщикам.
Если сделать ее неправильно,то при заливке бетона могут произойти казусы,которые чреваты не только потерей дорогостоящего бетона,но и сам фундамент получится корявым :
- протечка бетона сквозь щели опалубки
- саморазборка или просто полное разрушение опалубки от нагрузки при заливке бетона
- перелив бетона через верхний уровень опалубки
В результате плохо сделанной опалубки фундамент получится с наплывами и криволинейными поверхностями, которые потом придется выправлять неизвестно как и с какими потерями и трудоемкостью…
К геометрии фундамента всегда предъявлялись повышенные требования,так как от качественно сделанного фундамента зависит вся надземная часть строения.
В СНиП 3.03.01-87 «Несущие и ограждающие конструкции» в п.2.113 приведены предельные отклонения от геометрических размеров фундамента:
- Отклонение линий плоскостей пересечения от вертикали или проектного наклона на всю высоту конструкций для фундаментов-10мм
- Отклонение горизонтальных плоскостей на всю длину выверяемого участка-20мм
- Местные неровности поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей-3мм
Опалубка для фундамента является ключом к его качеству.
В том же СНиП 3.03.01-87 для опалубки определены следующие требования:
- Прогиб собранной опалубки-не более 2мм
- Перепады поверхностей, в том числе стыковых-не более 2 мм
- щиты опалубки должны быть соединены жестко между собой и обеспечивать плотность и неизменяемость конструкции в целом
- Верхний уровень уложенной бетонной смеси должен быть на 50 — 70 мм ниже верха щитов опалубки
Съемная опалубка для фундамента
Конструкция съемной опалубки из досок с подкосами, колышками поперечинами (стяжками) по верхним поверхностямВсе опалубки подразделяются на:
- съемные
- несъемные
- передвижные
Съемная опалубка для фундамента называется так,потому что после заливки бетона в конструкцию,опалубку нужно будет снять через определенное время,когда бетон наберет 50-70% прочности.
Чтобы не делать опалубку своими руками, можно просто арендовать инвентарную съемную опалубку в какой-либо строительной подрядной организации.
Если ,все же, надумали сделать самостоятельно,то,обычно,для ленточного фундамента ее делают из досок:
- сколачиваются из досок щиты с помощью брусков.Если фундамент невысокий,то можно обойтись без щитов,плотно подогнав друг к другу пару досок…
- с внутренней стороны предполагаемого фундамента в грунт забиваются колышки в местах установки щитов или досок
- щиты устанавливаются вертикально так,чтобы по их внутренним граням точно соблюсти размеры фундамента, без отклонений
- щиты скрепляются между собой поперечинами (стяжками) по верхним граням опалубки для того,чтобы они не разошлись в стороны при заливке бетона,с шагом 0,5-1м
- с наружной стороны нужно подпереть щиты подкосами с таким же шагом,что и поперечины и в тех же местах (так удобнее и работает как единая конструкция)
Из чего делать опалубку для фундамента
Перечень материала из чего делать опалубку для фундамента достаточно обширен. Не обязательно использовать новый материал,можно применить бывший в употреблении или из остатков от других видов строительных работ:
- фанера
- ОСБ
- доски
- ДСП
Только не надо брать тонкий пластик или ДВП. Они не имеют жесткости и,естественно, не смогут устоять при нагрузке,особенно,если бетон будет заливаться из миксера…Рванет и не удержите, выльется дорогостоящий бетон,попортит площадку и фундамент пропадет…Локти будете кусать,но уже ничего не поправить.
Рекомендуемый материал: доски. Все остальное (различные листы),если они не толщиной 20мм,то требуют дополнительного усиления от прогиба.
После сборки опалубки необходимо убедиться,что конструкция закреплена основательно,нигде ничего не расходится:
- подергать,попинать
- в сомнительных местах установить дополнительные подкосы,поперечины и саморезы
- удостовериться,что верхний уровень опалубки выше уровня фундамнета на 5см
Какую доску использовать для опалубки
Есть несколько моментов,которые определяют какую доску использовать для опалубки лучше всего:
- обрезную.
Из необрезной доски в щитах остаются щели,которые придется устранять набивкой дополнительных планок
- хвойную. Например,сосновые доски самые распространенные,значит их проще купить и они не так дороги.Также они более устойчивы к воздействию влаги,если опалубке придется простоять всю зиму,то к весне еще останется что-то,что можно будет использовать. Также сосновые доски в дальнейшем можно применить на крыше.
- толстые. У конструкции из тонких досок (при большой длине и высоте фундамента), нет никакой гарантии,что при заливке бетона из миксера, боковины опалубки не выпрет дугой…
Толщина доски для опалубки
Толщина доски для опалубки должна быть достаточной для того,чтобы обеспечить жесткость конструкции. Многие выбирают подешевле: т=25мм. И зря,потому что придется сбить щиты в обязательном порядке и почаще поставить поперечины и подкосы. А это не только лишний материал,но дополнительный труд и время.
Нужно не жадничать и покупать на опалубку 40-50мм с расчетом того,что в дальнейшем эти доски можно будет применить в стропильной системе крыши.
У пятидесятки, даже при длине 6м, будет совсем небольшой прогиб,который устраняется без дополнительных затрат,колышками и поперечинами. Короче,ее выгоднее применять по причине надежности…
Если нет необходимости в сверхточных размерах фундамента,в частности к вертикальным поверхностям,то возможно использовать необрезную доску,но обшить ее с внутренней стороны пленкой.
Обшивку пленкой рекомендуется применять при любой конструкции опалубки:
- сохраняется водный баланс в залитом бетоне,необходимый для набора прочности заявленной марки бетона
- останутся чистыми поверхности досок,которые можно будет затем использовать в других конструкциях
- закроются небольшие щели в щитах опалубки,через которые могла бы просачиваться вода из бетона или сама бетонная смесь,если ее консистенция слишком жидкая или щели слишком широкие…
Как сделать опалубку для фундамента под сруб бани? Да,точно также,отличие лишь в том,что точную горизонтальность под сруб можно соблюсти только по двум сторонам,куда лягут нижние опорные венцы. По двум другим сторонам все-равно придется делать зашивку (например,из кирпича) под нижний уровень бревен,которые срублены на двух опорных венцах.
Да и к вертикальным поверхностям фундамента не обязательно предъявлять повышенные требования,потому что цоколь можно зашить цокольным сайдингом под камень,что придаст ему презентабельность и скроет погрешности.
Строительство и установка опалубки для фундаментов
Продолжительность
1 день из 6 учебных часов
Если только электронное обучение, продолжительность должна составлять не менее 50% от этой.
Цель/область применения
Целью настоящего стандарта является предоставление делегату знаний для поддержки следующего:
Область применения:
- опалубка по сравнению с другими вариантами
- виды опалубки/опалубки
- строительно-монтажные работы
- обзор оценки рисков
Профессиональная актуальность
Обучение, проводимое в соответствии с этим стандартом, будет иметь отношение к следующим профессиональным группам:
- оперативный и квалифицированный персонал
- контроль
- управление и лидерство
Предварительные требования для делегатов
В рамках этого стандарта нет предварительных условий для делегатов, однако базовые знания базовой терминологии и методов будут полезны.
Инструктаж/надзор
Как минимум, инструкторы курсов должны быть в состоянии продемонстрировать, что в отношении этого стандарта они имеют:
- награду в области образования и обучения ( или эквивалентную, в соответствии с требованиями для утвержденного обучения организаций )
- успешно прошли обучение по этому стандарту
- не менее 2 лет соответствующего промышленного опыта
- поддающееся проверке резюме
Доставка
Доставка может осуществляться как на рабочем месте, так и вне его.
Все материалы и оборудование должны быть надлежащего качества и количества, чтобы делегаты могли достичь результатов обучения, и должны соответствовать применимому законодательству.
Размер класса и соотношение делегатов и инструкторов должны обеспечивать безопасное проведение обучения и позволять делегатам достигать результатов обучения.
При доставке настоящего стандарта могут использоваться следующие способы доставки:
- класс
- электронное обучение
- сочетание классного и электронного обучения
Считается, что этот стандарт содержит 51% или более теоретического обучения.
Этот стандарт считается установленным на базовом уровне.
Оценка
Методы оценки, которые считаются подходящими для обучения, проводимого в соответствии с настоящим стандартом:
Для успешного завершения обучения инструктор должен убедиться, что делегат достиг всех результатов обучения.
Обеспечение качества
Гарантировано
Для обеспечения качества в соответствии с этим стандартом потребуется первоначальное одобрение обучающей организации и их содержание, сопоставленное со стандартом.
CITB также проведет процедуру утверждения, либо на рабочем месте, либо с посещением центра, чтобы убедиться, что учебная организация соответствует требованиям стандарта обучения.
Утвержденные учебные организации (ATO) должны будут предоставлять информацию о записях обучения и оценки по запросу в CITB для кабинетного анализа. Их также будет ежегодно посещать группа обеспечения качества CITB.
Продление
Продление каждые 3 года
Классификация
Обязательное продление
Дата утверждения
Ноябрь 2018
Цикл пересмотра
По запросу.
Результаты обучения, подлежащие обновлению
Делегат сможет: | Дополнительные рекомендации по поддержке результатов обучения |
---|---|
оценить альтернативы опалубке и целесообразность их использования | Более безопасные фундаменты благодаря конструкции, Отчет об исследованиях 319, HSE (2005 г.) |
описание различных типов опалубки/опалубки |
|
оценить риски | Охрана труда и техника безопасности в строительстве, HSE 3-е издание (2006 г. Ограниченные пространства: краткое руководство по безопасной работе, INDG258 HSE |
список «лучших практик» / «главных советов» по изготовлению / установке опалубки |
|
Дополнительная информация об этом стандарте
RR319 — Более безопасные фундаменты благодаря конструкции (hse.gov.uk)
Охрана труда и техника безопасности в строительстве HSG150 (hse.gov.uk)
Замкнутые пространства: краткое руководство по безопасной работе INDG258 (hse.gov.uk)
Пересмотренные правила использования подвалов, сентябрь 2016 г. (asuc.org.uk)
Связанные стандарты
Подконструкция для предотвращения дефектов
Подготовка фундамента для обшивки подошвы деревянного каркаса
Что такое опалубка колонн? | Eiffel Trading
Опалубка для колонн — это разновидность бетонной опалубки. Бетонная опалубка представляет собой форму из стали, алюминия, дерева, пластика или других материалов, в которую заливается влажный бетон для достижения желаемой формы и размера для строительства. После того, как бетон схватится, опалубку часто снимают, хотя несъемная опалубка, которая остается частью конструкции, также существует. Опалубка для колонн представляет собой вертикальную форму в форме колонны, как следует из ее названия. Опалубка для колонн может быть коробчатой или круглой.
Форма и размеры опалубки колонн соответствуют потребностям проекта. Чтобы облегчить контроль качества на этапе заливки при использовании опалубки для колонн, горизонтальные зажимы, сделанные из стали или дерева, часто используются вместе с опалубкой для колонн. Головка опалубки колонн часто используется для поддержки опалубки балок, или опалубка колонн отливается на нижнюю сторону балок. Использование опалубки для колонн в сочетании с опалубкой для балок позволяет выполнять быстрое и точное строительство.
Два основных преимущества использования опалубки для колонн заключаются в том, что ее можно быстро и просто собрать, а также сократить количество рабочей силы и оборудования, необходимых для успешного производства однородных и прочных вертикальных бетонных форм желаемых размеров.
Проекты, связанные с опалубкой колонн
Опалубка колонн используется в строительстве корпоративных зданий, торговых зданий, жилых зданий, промышленном строительстве, строительстве мостов , строительство электростанции, строительство инфраструктуры и строительство очистных сооружений, и это лишь некоторые области, где это применимо. Большинство строительных проектов, требующих создания вертикальных бетонных колонн (квадратных или круглых), выигрывают от использования опалубки колонн благодаря ее способности создавать чистые, точные и прочные бетонные колонны.
После затвердевания бетона в опалубке колонн необходимо тщательно проверить ее, чтобы убедиться, что она соответствует необходимым стандартам проекта с точки зрения таких факторов, как внешний вид и прочность. При заливке бетона опалубку колонн часто укрепляют с помощью опалубки. К фальшопалубке относятся столбы или другие стабилизирующие элементы, которые удерживают опалубку колонны на месте до высыхания бетона.
Цена опалубки для колонн
Опалубку для колонн можно приобрести как новую , так и бывшую в употреблении . Средние цены на новую опалубку для колонн колеблются от 60 до 150 долларов за квадратный метр материалов. Эти цены действительны для пластиковой, стальной и алюминиевой опалубки. Цены достаточно стабильны независимо от используемых материалов. Иногда деревянная опалубка может быть немного дешевле, но она также с меньшей вероятностью сохранит свою ценность и возможность повторного использования и/или продажи после использования. С точки зрения перепродажи, 9Опалубка колонн 0203 сохраняет свою ценность до тех пор, пока находится в хорошем состоянии . Как только временная опалубка для колонн больше не нужна для конкретного проекта, ее можно повторно использовать для другого проекта или продать покупателям, которые хотят сократить расходы и приобрести бывшую в употреблении опалубку. Иногда опалубка для колонн продается с опалубкой, оборудованием для доступа, таким как лестницы и ограждения. Это повысит цену, но эти дополнения могут быть очень полезными.
В целом, опалубка для колонн может быть незаменимым дополнением к строительным проектам, требующим создания колонн. Независимо от того, покупается ли опалубка для колонн новая или бывшая в употреблении, она часто практически «окупает себя» с точки зрения стоимости, которую она добавляет к проекту, и благодаря своей стоимости при перепродаже.
