Постройка нового дома — это трудный и сложный процесс. Особенно это касается стадии проектирования и монтажа двускатной крыши, которая должна защищать жильцов от дождя и снега. Благодаря современным технологиям установку многих деталей и конструкционных составляющих здания можно выполнить самостоятельно, без найма бригады специализированных рабочих. Когда хозяева дома решают провести монтаж стропильной системы своими руками, следует узнать обо всех нюансах, так как правильно установленная крыша сэкономит время и деньги.
Из чего состоит
Стропильная система двускатной крыши
Всем известно, что двускатная крыша имеет форму треугольника, состоящего из двух равномерно наклонённых друг на друга прямоугольных половин, закреплённых стропильной системой изнутри.
Следовательно, создаётся эффект естественной и автономной очистки поверхности под воздействием силы гравитации от дождя, снега, града, листьев и грязи без участия сторонних сил. Перед тем, как сделать стропильную систему, следует знать её основные конструкционные составляющие.
Стропильная система состоит с нескольких составляющих:
- Мауэрлат – брус с поперечным сечением в 100–150 мм, установленный на несущие стены по периметру постройки для распределения нагрузки создаваемой стропильной системой.
- Конёк – балка, соединяющая все стропильные ноги по одной линии вместе в самом верху крыши для поддержания стабильности конструкции и устойчивости во время сильных ветровых нагрузок.
- Стропильные ноги – брус или доска с поперечным сечением в 100–150 мм, которая устанавливается под углом на мауэрлат, создавая форму равнобедренного треугольника. Таким образом, равномерно распределяется вся нагрузка, передаваемая от кровли и всей конструкции на мауэрлат и несущие стены.
В зависимости от массы кровельного материала стропильные ноги устанавливают с шагом друг от друга на 60–120 мм. - Свес – выступающая от стены на 400 мм часть конструкции для создания отвода от стен дождевой или талой воды.
- Лежень – балка сечением в 100—150 мм, которая находится на уровне мауэрлата параллельно коньку для создания дополнительной поддержки веса, передающегося на него со стоек крыши.
- Подкосы – затяжки для формирования прочной конструкции при больших пролётах.
- Кобылки – доски, которые устанавливают в качестве продолжения балок стропил для образования ската крыши в случае коротких стропильных ног.
- Стойки – брус сечением 100–150 мм находящийся в вертикальном положении между внутренними стенами или лежнем и местом соединения конька со стропильными ногами, для передачи и распределения всей массы конструкции.
- Затяжка – нижняя балка — перекладина, соединяющая два нижних конца стропильных ног для предотвращения разъезда в стороны всей конструкции.
- Обрешетка – доски или брусья для укрепления стропильной системы и установки кровельного пирога.
В зависимости от массы кровельного материала стропильные ноги устанавливают с шагом друг от друга на 60–120 мм.
Разные формы систем стропил
В зависимости от наличия или отсутствия некоторых элементов конструкции различают два вида стропильных систем — это висячие и наслонные стропила, а также их комбинация.
- Висячие стропила — устанавливают при высоте наружных стен менее 10 метров с приличной толщиной и с отсутствием внутренних стен-перегородок. Такого рода конструкцию следует дополнять затяжкой у основания стропил.
- Наслонные стропила — устанавливают при высоте наружных стен более 10 метров с наличием внутренних столбчатых опор, на которые размещают лежень или опорную балку.
Когда выбрали тип стропильной системы, можно переходить к расчётам.
Расчет размеров
Для правильного расчёта размеров и формы крыши следует придерживаться определённых правил.
Обратите внимание! Любая двускатная крыша должна иметь угол от 5 до 90 градусов иначе монтаж будет очень сложным и с дальнейшими проблемами во время эксплуатации дома.
В случае частых и обильных осадков в районе постройки, можно создавать ломаную крышу, где верхняя часть имеет пологий наклон, а нижняя с резким уклоном. Во время выбора угла также нужно думать о скорости ветра — чем острее угол крыши, тем больше она будет похожа на корабельный парус. Таким образом, нужно подбирать средние размеры и высоту стропил, учитывая все факторы погоды и массы кровельного пирога.
Находим площадь одного ската крыши:
Площадь ската = Длина ската, умноженная на ширину ската
При этом:
Ширина ската = Длина стены + Длина выступа, умноженная на 2
Высота ската в этом случае равна длине стропил.
Количество стропил будет рассчитываться по формуле:
Количество стропильных ног равно двойной ширине ската, разделенной на шаг между стропилами.
Теперь рассчитываем допустимую нагрузку:
Вес кровли равен сумме веса всех слоев кровли на 1 м. кв. Еще необходимо прибавить 10% от полученной цифры.
К полученной величине добавляем нагрузку от воздействия факторов внешней среды и угол наклона крыши. В зависимости от этих данных следует подбирать материал для создания стропильной системы.
Монтаж
Монтаж стропильной системы
В случае бетонных или кирпичных стен проводится монтаж мауэрлата. Если же конструкция состоит из брёвен или бруса, то роль мауэрлата будет играть верхушка стены.
Устройство кровли
На бетонной или кирпичной конструкции в верхушку монтируются металлические стержни с шагом 1–1,3 м с поперечным диаметром в 1 см и с нанесённой на них резьбой, а после полной их установки сверху размещается мауэрлат. Также следует создать слой гидроизоляции между мауэрлатом и стеной для предотвращения попадания влаги и воды. Стены из пенобетонных блоков в местах соединения нужно дополнительно армировать и залить бетоном в 200–300 мм.
Для получения конструкции с приличным запасом прочности используют мауэрлат в виде бруса с поперечным сечением в 150 мм.
Его устанавливают на стержни с резьбой в районе верхнего обреза стен (специального канала для мауэрлата) на слой гидроизоляции. Для длинных стропильных ног с огромной массой можно установить дополнительную опору с упором на лежни.
Способы крепления
Теперь можно переходить к монтажу стропильных ног с комбинированием наслонной и висячей систем. Для этого следует взять балки с размерами около 50–70 х 150-170 х 6000—Ин9000 мм и изготовить начальный шаблон одной стропильной ноги, по ней будут в дальнейшем создаваться остальные стропила.
Как только получено требуемое количество стропильных ног, можно начинать установку стропил на мауэрлат. Дополнительно соединять с коньковым брусом гвоздями и с балкой перекрытия саморезами. В случае установки наслонной системы, нужно провести монтаж опор под стропилами с шагом, ранее определённым на стадии проектирования. По завершении монтажа стропила соединяются с коньком вверху балок с использованием скоб, болтов или металлических уголков.
Крепление стропил со свесом
Теперь необходимо придать жёсткости конструкции установив нижние затяжки и верхние ригеля. Если в районе проживания часто наблюдаются сильные ветра и бури, крышу можно укрепить диагональными связями с использованием простых досок.
Стропила с прогонами и двойными затяжками
После этого устанавливается обрешётка по горизонту и проводится монтаж кровельного пирога. Для обрешетки используют сухой брус без трещин и сучков, который начинают устанавливать возле конька с направлением сверху вниз. Так проводится монтаж обеих сторон до получения хорошей жёсткости поверхности.
Таким образом, создаётся стропильная система крыши гаража или небольшой постройки без привлечения бригады специалистов и с приличной экономией денежных средств.
Видео
Рекомендуем посмотреть видео о монтаже стропильной системы деревянного дома:
Последняя редакция: 03.12.
2014
Автор: Руслан Николаевич
Стропильная система двухскатной крыши своими руками
Многие люди, которые собрались заняться строительством крыши, задаются вопросом – как правильно ставить стропила на крышу? Какая бы форма крыши ни была выбрана для дома, в основе ее кровельной конструкции однозначно всегда будет находиться стропильная система. Долговечность и надежность стропильной системы зависит от нескольких факторов, главными среди которых являются качество материала, надежность креплений, размер стропил и правильность расчета самой конструкции. Поэтому стропильная крыша требует особого внимания, и верная установка стропил – залог успеха любой крыши.
Содержание
- Материал для стропильного каркаса
- Стропильные системы двускатной крыши
- Особенности монтажа стропильной конструкции двускатной крыши
Материал для стропильного каркаса
После обустройства мауэрлата идет установка на него стропильной системы – набора бревен, досок или брусьев, которые составляют каркас.
В интернете сейчас можно найти множество фото различных стропильных систем, понять, как правильно сделать стропила, увидеть немало всевозможных схем и чертежей с подробным описанием этапов работ. Так что сделать стропила на крышу своими руками может каждый, главное – внимательно рассчитать все размеры и приобрести качественные материалы.
Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.
Важно! Верно рассчитанные размеры устройства стропильной системы – один из гарантов ее надежности.
Как правильно поставить стропила на крышу – вопрос вроде бы не из легких.
Тут многое зависит от верного выбора материала. На сегодняшний день оптимальным материалом для стропил считается древесина. Среди всех преимуществ деревянных стропил стоит назвать простоту монтажа и относительную дешевизну. Для производства деревянных перекрытий используют брус на основе хвойных пород деревьев.
Основные параметры, которыми должна обладать древесина для производства стропил, мауэрлата и обрешетки:
- Сухость;
- Высокое качество;
- Устойчивость к влаге;
- Отсутствие трещин.
Здесь прекрасно подойдут ель, лиственница, кедр, сосна. Такие породы деревьев достаточно легко обрабатывать. Для производства стропил используется брус шириной 10–15 см, при этом его толщина должна быть около 5 см. В этом случае оптимально подходящим будет уже несколько вылежавшийся брус: он не изменяет форму после возведения кровли, обеспечивая повышенную устойчивость конструкции.
В роли материала для стропил также зачастую используются доски. Стоит отметить, что стропила из дерева отлично подходят для обустройства кровель частных домов.
Важно! Древесина 1 сорта обычно используется для висячих стропил и затяжек. Материал 1 и 2 сорта приобретают для стропильных ног. Третий сорт стоит использовать лишь для создания стоек и подкосов.
Стропильные системы двускатной крыши
Как ставить стропила на крышу, зависит также и от вида стропильной системы. В зависимости от способа распределения и снижения нагрузки на несущие стены здания используют два вида стропильных систем крыш двускатного типа. Это наклонная и висячая системы. В каждом из этих случаев главным элементом выступает стропильная нога.
Наклонные стропила для крыши имеют возможность перекрытий с пролётом до 7 метров. Когда пролёт превышает эту длину, потребуется монтаж дополнительных опор. При установке первой опоры длина пролёта составит 12 метров, если пролета два – уже 15 метров. Упираются наклонные стропила на венец деревянного сруба либо верхние ряды стеновой кладки.
Монтаж висячих стропильных систем предусматривает, что в качестве опоры будет выступать несущая стена. Для поддержки стропил промежуточная балка не устанавливается. Данный вид стропильных систем лучшим образом подходит для тех зданий, стены которых изготовлены из мало весящих материалов. Надежность и прочность такой двускатной конструкции вполне обеспечивается установленными подкосами, стойками, ригелями и прогонами.
Важно! Правильно выполненная схема стропильной системы четко отображает все нюансы конструкции и не позволяет запутаться в расчетах.
Особенности монтажа стропильной конструкции двускатной крыши
Как поставить стропила на дом? Стропильная система двухскатной крыши своими руками выполняется достаточно просто, если правильно сделать расчеты и соблюдать стандартные правила.
Зная такие параметры как длина и сечение стропил, а еще шаг их монтажа, можно с легкостью рассчитать необходимое количество всех составляющих конструкции, ориентируясь на длину стены здания.
Особенности монтажа стропильной системы двухскатной крыши зависят от материала, из которого выполнены стены дома.
Если стены дома выполнены из бруса или бревна, то в роли мауэрлата будет выступать верхний брус. Когда стены дома изготовлены из кирпича, перед установкой двускатной крыши нужно замуровать в кладку металлические стержни, имеющие нарезанную резьбу. Это делается для того, чтобы мауэрлат можно было закрепить на несущих стенах. Металлические стержни нужно установить через 1-1,5 метра, чтобы крепление мауэрлата было надежно. Необходимы стержни диаметром не менее 10 мм. Для закрепления мауэрлата пользуются болтами с шайбами. Между кирпичной стеной и мауэрлатом должна быть сделана гидроизоляция.
В случае, когда несущие стены изготовлены из пенобетонных блоков либо блоков из керамики, для крепления мауэрлата следует на блоки залить армированный бетонный слой высотой 200-300 мм.
После установки мауэрлата следует подготовить стропильные ноги. Предварительно на нижней части каждой стропильной ноги делают вырез, чтобы она опиралась на мауэрлат увеличенной площадью. Данный вырез должен составлять треть ширины ноги.
Важно! Угол наклона крыши зависит от погодных условий в регионе строительства дома.
Возводить стропила своими руками – увлекательный и трудоемкий процесс. При изготовлении висячих стропил все данные изделия должны собираться заранее. При устройстве наслонных –предварительно устанавливается лежень, на него монтируются опоры, на которые, в свою очередь, устанавливается коньковый брус.
Из вышеописанного видно, что монтаж стропильной системы своими руками вполне осуществим. И все эти вопросы: как сделать стропила, какой материал для них выбрать, как установить стропила на крышу и так далее – все это уже кажется достаточно понятным и простым.
ABE377/AE413: усиление вашей крыши
Хэл С. Ноулз III, Крейг Миллер, Кэтлин С. Рупперт, Карла А. Ленфести и Барбара Холдеман 2
Эта публикация является частью 4 из 6 серии «Образование + действие = уменьшение ущерба от ветра». Для просмотра остальной части серии посетите https://edis.ifas.ufl.edu/topic_series_wind_damage_mitigation.
Крыша помогает сохранить комфорт и сухость в вашем доме. Но во время сильного ветра урагана плохо спроектированные или плохо обслуживаемые крыши могут разрушиться (рис. 1). Вот несколько советов, как укрепить крышу.
Кредит: Институт безопасности бизнеса и дома
Почему конструкция крыши имеет значение?
Крыши с очень крутыми скатами плохо противостоят горизонтальным ветрам. Крыши с очень пологими скатами позволяют увеличить вертикальный подъем. Склоны между 3:12 и 6:12 (горизонтальный бег: вертикальный подъем) часто считаются самыми безопасными.
И вальмовые, и двускатные крыши распространены по всей Флориде. Из-за своей конструкции вальмовые крыши более устойчивы к высоким ветровым нагрузкам.
Двускатные крыши можно сделать более безопасными с помощью нескольких незначительных улучшений.
Крестовина («X») Фронтонная скоба («А» рама)
Сначала установите диагональную поперечную распорку между фронтонной фермой и четвертой задней фермой (приблизительно 8 футов). См. рис. 2. Будьте осторожны: не забудьте поставить «X» на «A».
Фигура 2.
Усиление кровли – диагональные поперечные связи. Авторы и права: Барбара Холдеман, UF/IFAS PREC
Подготовьтесь, чтобы избежать эффекта домино
Во-вторых, установите горизонтальную распорку фермы, чтобы предотвратить сближение ферм сильным ветром. Это показано на рис. 3. Будьте осторожны: не забывайте «избегать эффекта домино».
Рисунок 3. Усиление кровли – горизонтальные стропильные фермы.Авторы и права: Барбара Холдеман, UF/IFAS PREC
В-третьих, установите жалюзи на все вентиляционные отверстия на торцевой стене фронтона. Если вы строите новый дом с двускатной крышей, рассмотрите возможность использования сплошной конструкции стены или баллонного каркаса. Это создает прочную единицу каркаса стены от земли до крыши на остроконечном конце дома.
Создать непрерывный путь загрузки
Дом – это система соединенных частей. Если в системе есть одно слабое звено, можно повредить весь дом.
Вот почему важно создать непрерывный путь нагрузки между землей и крышей вашего дома. Это объединяет вертикальную структуру вашего дома и противостоит подъемным силам ураганных ветров.
Непрерывная траектория нагрузки требует, чтобы крыша дома крепилась к стенам, второй этаж — к первому, а стены — к фундаменту (см. рис. 4). Это можно сделать с помощью анкерных лент для соединения крыши со стеной и пола с полом, а также с помощью анкерных болтов для соединения стены с фундаментом.
Рисунок 4. Создайте непрерывный путь загрузки.Авторы и права: Барбара Холдеман, UF/IFAS PREC
Правильное крепление обшивки и гонта
При неправильной установке или использовании некачественных материалов черепица, сайдинг и другие наружные материалы могут быть оторваны от дома. Это позволяет ветру и воде проникать внутрь, нанося ущерб дому. Кроме того, эти материалы могут стать опасными летающими или переносимыми ветром обломками во время шторма.
Правильные методы крепления могут предотвратить отрыв материалов от дома во время сильных штормов.
Прикрепите обшивку крыши к каркасу крыши обычными гвоздями с кольцевым стержнем за 10 пенсов или гвоздями с кольцевым стержнем за 8 пенсов. Разместите их на расстоянии четырех дюймов по краям и шести дюймов друг от друга в середине фанерной обшивки. Используйте клей для дерева под обшивкой вдоль соединительного стыка с фермами крыши.
Гвозди с кольцевым стержнемобеспечивают повышенную удерживающую способность благодаря кольцам с резьбой (рис. 5). Эти кольца врезаются в обшивку и каркас и противостоят более высоким подъемным силам.
Рисунок 5. Кольцевой гвоздь (не в масштабе).Авторы и права: Барбара Холдеман, UF/IFAS PREC
Другие ресурсы
Федеральный альянс безопасных домов: http://www.flash.org
Национальная библиотека ресурсов по обеспечению готовности Федерального агентства по чрезвычайным ситуациям: https://www.
fema.gov/national-preparedness-resource-library
FloridaDisaster.org: Отделение по чрезвычайным ситуациям Флориды: http://www.floridadisaster.org
Институт безопасности бизнеса и дома: http://www.disastersafety.org/
Университет Флориды: Расширенный справочник UF/IFAS по стихийным бедствиям: https://branding.ifas.ufl.edu/disaster-handbook/
Сноски
1. Это документ ABE377 (Часть 4 из 6 в Образование + Действие = Уменьшение ущерба от ветра, серия ), одна из серий Департамента сельскохозяйственной и биологической инженерии, UF/IFAS Extension. Исходная дата публикации — ноябрь 2005 г. Пересмотрено в октябре 2013 г., ноябре 2016 г. и мае 2020 г. Посетите веб-сайт EDIS по адресу
https://edis.ifas.ufl.edu для текущей поддерживаемой версии этой публикации. Первоначально эта публикация частично финансировалась за счет гранта Программы смягчения последствий жилищного строительства Департамента по делам сообществ Флориды.
2. Хэл С. Ноулз III, лектор и агент по оплате, Устойчивое развитие и строительная среда и Департамент городского и регионального планирования, Колледж дизайна, строительства и планирования; Крейг Миллер, доцент Программы ресурсоэффективных сообществ; Кэтлин С. Рупперт, почетный профессор Программы ресурсоэффективных сообществ; Карла А. Ленфести, агент по семейным и потребительским наукам, на пенсии, UF/IFAS Extension St. Lucie County; и Барбара Холдеман, помощник редактора Программы ресурсоэффективных сообществ; Расширение UF/IFAS, Гейнсвилл, Флорида 32611.
Сколько стоят стропильные фермы?
Типичный диапазон:
7200 долларов США — 12000 долларов
Данные о затратах основаны на исследованиях HomeAdvisor.
Обновлено 6 июня 2022 г.
Рассмотрено Кэти О’Киф, Эксперт по жилищному строительству и устойчивому развитию.
Автор HomeAdvisor.
Цены на стропильные фермы для дома площадью 2000 квадратных футов обычно составляют от 7 200 долларов США и 12 000 долларов США установлены. Материалы для ферм крыши стоят от 1,50 до 4,50 долларов за квадратный фут площади здания или от 35 до 150 долларов за ферму . Стоимость монтажных работ варьируется от 20 до 75 долларов в час .
Расположение влияет на стоимость материалов и рабочей силы в зависимости от рыночных условий в данном районе. В мегаполисах цены, скорее всего, будут выше, чем в сельской местности. Размер отдельных ферм и сложность их конструкции также влияют на их цену. Очень длинные или сложные типы ферм могут стоить 400 долларов США или больше каждый. Сложные ситуации с линией крыши также могут увеличить стоимость рабочей силы из-за дополнительного времени, необходимого для установки ферм.
2022 Внимание: цены на материалы растут
Спрос на кровельные материалы вырос за последний год. И как следствие, производители повышают цены на материалы. В этом году цены выросли на 5% до 10% , и во многих частях страны сроки доставки увеличились. Если вы планируете кровельный проект, мы рекомендуем начать сезон как можно раньше, подготовиться к возможным колебаниям цен и выделить дополнительное время для заказа материалов.
В этой статье
- Обзор фермы крыши
- Рассчитать стоимость фермы крыши
- Факторы ценообразования
- Цена стропильной фермы по материалу
- Цена стропильной фермы по размеру и шагу
- Обрамление по типу здания
- Типы ферм
- Строительство своими руками против найма кровельщика
- Часто задаваемые вопросы
Что такое ферма крыши?
Стропильная ферма представляет собой предварительно сконструированную рамную опору для крыши.
Наиболее распространены сборные деревянные фермы, изготовленные из стальных пластин, соединяющих отдельные отрезки пиломатериалов в местах соединения. Также доступны фермы со стальным каркасом, но они не распространены в жилых помещениях. Производственный процесс увеличивает первоначальные цены на фермы, но снижает общую стоимость рабочей силы из-за сокращения потребности в рабочей силе на месте. В этом руководстве указаны затраты на системы стропильных ферм (не на фермы с стержневым каркасом). В фермах есть три основных компонента:
Нижний аккорд : горизонтальный луч, также называемый бегун или галстук
Top Chord : две платы с углом с концов, иногда называемые Rafters
ABERSBE раскосов или полозьев (ткань может быть такой же простой, как и один вертикальный элемент)
Как рассчитать стоимость фермы крыши
| Расходы | Цена за единицу | Стоимость |
|---|---|---|
| Ферма | 1 доллар за досковый фут | 10 500 долларов США |
| Оборудование или кран | 150 долларов в день плюс разрешения | 500 долларов |
| Труд | 112 часов по 20 долларов в час | 2240 долларов США |
| Удаление или утилизация | 30 долларов за кубический ярд | 100 долларов |
| Общая сметная стоимость | 13 340 долл. США |
Фермы в большинстве случаев стоят от 35 до 400 долларов США каждая. Если вы можете определить общее количество досковых футов, оцените стоимость от 0,60 до 1,50 долларов за досковый фут . Для сложных или обширных крыш обычно требуются специализированные и более дорогие фермы.
Стоимость оборудования для установки ограничена арендой крана, который может работать от до 1000 долларов США в зависимости от того, сколько времени требуется для установки.
Стоимость рабочей силы обычно составляет от 20 до 30 долларов в час , но может достигать 75 долларов в час в некоторых районах. Из-за процесса предварительной сборки стропильных ферм остается мало отходов для утилизации. Предполагаемые затраты на утилизацию составляют от 100 до 200 долларов .
Факторы цены фермы крыши
Фото: shank_all/E+/Getty Images Цену на стропильные фермы определяют многочисленные переменные.
Фермы начинаются по цене от долларов США до 5 долларов США за фут пролета 9.0058, и цены растут по мере того, как фермы становятся больше и сложнее. На цену фермы влияют следующие факторы:
Размер
Самым основным ценообразующим фактором, который следует учитывать, является размер. Размер фермы крыши, также называемый пролетом, представляет собой длину нижнего пояса от конца до конца. Как правило, чем больше фермы, тем выше цена. Тем не менее, общий размер не так важен, как длина отдельных досок, а также наличие обрезки и больших отходов во время установки.
Труд
Установка новых ферм и ремонт или замена существующих ферм стоит от 20 до 75 долларов в час . Заявки на новое строительство часто включают цену рабочей силы за квадратный фут, а не за час. Цена за квадратный фут при установке или ремонте ферм крыши колеблется от $4 до $10 . Утилизационные сборы за установку новых строительных ферм или ремонт ферм минимальны, а затраты на утилизацию при замене ферм составляют от 300 до 1800 долларов США .
Снос под ремонтные работы от 4 до 5 долларов за квадратный фут . Стоимость рабочей силы, как правило, выше в городских районах, чем в сельской местности, где доступ к рабочим местам проще.
Общая весовая нагрузка
Общая весовая нагрузка, которую должны выдерживать стропильные фермы, включает вес строительных материалов и местные средние значения снеговой нагрузки. В районах, подверженных большой весовой нагрузке от снега, требуются стропильные фермы, способные выдержать такую нагрузку. Строительство фермы в этих областях часто требует конструкции фермы, которая является более громоздкой или другого стиля, и ее строительство и покупка обойдутся на 25% дороже.
Материал
Доступны как деревянные фермы, так и стальные фермы. Деревянные фермы являются наиболее распространенным материалом, используемым для ферм в жилых помещениях, и стоят примерно вдвое меньше, чем стальные фермы.
Стальные фермы в основном используются для строительства коммерческих, легких промышленных и сельскохозяйственных зданий, таких как амбары, коммерческие гаражи и сборные металлические навесы.
Стальной каркас крыши для жилого рынка возможен, но это слишком дорого по сравнению с более низкой стоимостью деревянных ферм.
Шаг
Для крутых крыш требуются стропильные фермы с большим шагом. Пологую крышу можно назвать 4/12-скатной, а 12/12-скатную крышу можно назвать крутой под углом 45 градусов. Для более высоких шагов требуется больше пиломатериалов в фермах, что увеличивает их стоимость.
Шаг
В то время как большинство ферм устанавливаются с шагом 2 фута, в редких случаях фермы крыши устанавливаются с интервалом 16 дюймов. Длина крыши и расстояние между фермами определяют количество ферм, необходимых вашему зданию.
Пролет
Пролет (или ширина фермы крыши) равен длине ее нижнего пояса или линии от одного конца до другого конца в случае фермы типа «ножницы» и других стилей. Эта ширина должна соответствовать расстоянию между точками крепления на здании. Большие пролеты требуют более крупных и дорогих ферм.
Средняя цена стропильной фермы в зависимости от материала
В конструкции стропильной фермы обычно используются два материала.
Деревянные фермы используются в основном в жилом строительстве, тогда как стальные фермы используются в основном в коммерческих, амбарных, металлических сараях и на рынках легкой промышленности. Стальные фермы стоят от 150 и 600 долларов каждая , что делает их как минимум в два раза дороже, чем деревянные фермы, которые стоят от 35 до 400 долларов за ферму .
Средняя цена стропильной фермы в зависимости от размера и шага
Средняя цена стропильной фермы сильно зависит от количества досок, необходимых для их конструкции. Поэтому пролет и шаг фермы важны только для определения того, сколько материала и отходов необходимо для строительства. Как правило, большие фермы будут стоить дороже, чем маленькие. Однако это всего лишь ориентир. Например, для 10-футового пролета может потребоваться столько же досок, сколько и для 12-футового пролета, но потребуется больше распилов и больше отходов, поэтому разница в стоимости минимальна.
Хотя существует слишком много переменных в конструкции ферм и колебаниях рынка пиломатериалов, чтобы определить точную цену, в таблице ниже показаны только средние диапазоны для популярных типов ферм.
Ваш конкретный проект будет отличаться, поэтому поговорите с лицензированным подрядчиком, чтобы получить точную цену для вашего проекта.
| Пролет (футы) | Общий диапазон цен* |
|---|---|
| 10 | $30–$50 |
| 20 | 60–80 долларов |
| 24 | 75–95 долл. США |
| 30 | 90–110 долларов США |
| 36 | 120–140 долл. США |
| 40 | 135–155 долл. США |
| 48 | 210–230 долл. США |
| 50 | 245–265 долл. США |
| 60 | 295–315 долл. США |
* Для фронтонных и концевых ферм добавить 25%.
Проконсультируйтесь с профессионалом при покупке стропильных ферм
Индекс
Получить оценки сейчасКаркас по типу здания
Приблизительные затраты на столярные работы включают установку фермы крыши.
Как правило, вы потратите от до 16 долларов за квадратный фут только на обрамление. Когда вы добавляете обшивку и изоляцию, а также черепицу, каркас крыши может стоить более 30 долларов за квадратный фут .
Новые дома или постройки
Стоимость каркаса дома для среднего дома площадью 2000 квадратных футов между От 14 000 до 32 000 долларов США или более . Это стоит половину этой суммы, или примерно от 7 200 до 12 000 долларов , за ферменную крышу. Новая крыша стоит в среднем от 10 000 до 20 000 долларов.
Здания амбара на опорах
Крыши амбаров на опорах стоят от от 5000 до 10000 долларов . Как правило, они дешевле, чем жилые, потому что им не нужно поддерживать потолок или изоляцию. Амбары с опорами являются отличными кандидатами на стальные фермы из-за больших открытых площадей. Эти фермы между От 250 до 500 долларов за штуку.
Гаражи
Добавление отдельной крыши гаража стоит в среднем от 7 до 16 долларов за квадратный фут или более , в зависимости от того, закончен ли гараж и от типа кровли.
Отдельные гаражи, как правило, стоят немного дешевле, чем пристроенные гаражи, потому что нет необходимости в привязке к дому. Фактическая цена пристроенного гаража будет варьироваться в зависимости от вашего местоположения, но может достигать долларов США за квадратный фут.
Навесные и домашние дополнения
Большинство дополнений стоят от 21 000 до 72 000 долларов , при этом стоимость каркаса составляет от 10 до 30 долларов за квадратный фут , включая обшивку. В пристройках, как и в навесах, используются моностропильные системы с одним уклоном.

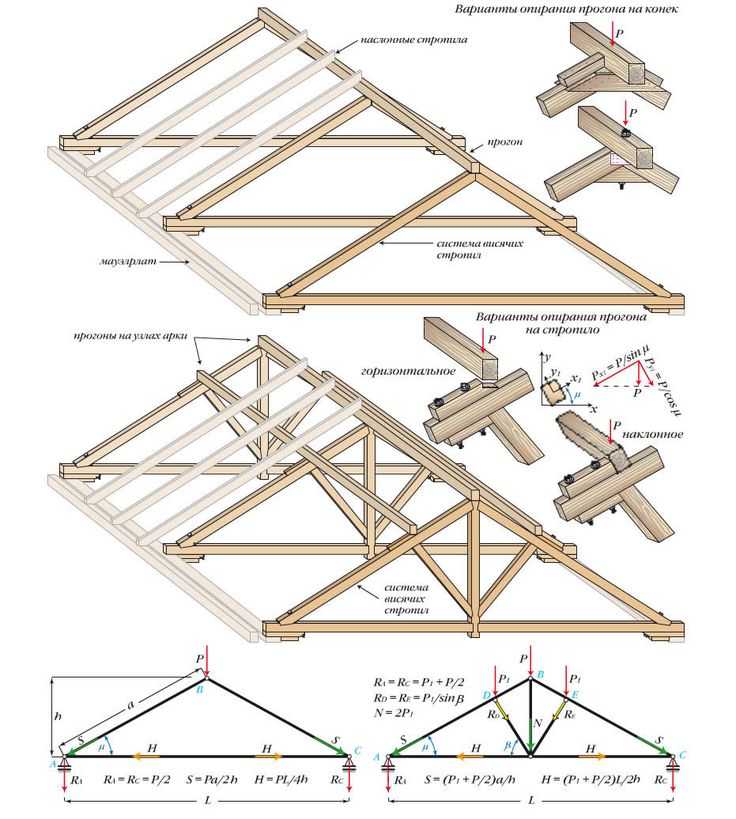

Общие типы и формы готовых ферм
Классификация и наименование основаны на двух факторах:
Внешняя форма верхнего и нижнего поясов
Форма внутренних опор или лямок
Возможна любая комбинация внешней формы и внутренней лямки.
Популярные веб-стили
Обычные фермы и их производные — fink, fan, Howe и queen — составляют наиболее популярные типы, используемые в жилищном строительстве.
Все вариации связаны с различными стилями опор или перемычек внутри треугольной структуры. Различные названия происходят из-за разнообразия конфигураций полотна, необходимых для больших крыш и различных требований к несущей способности. Чем длиннее нижний пояс, тем больше требуется лямок.
King Post : Самый простой тип с одной стойкой, расположенной вертикально посередине.
Queen : Три стойки, начинающиеся в центральной точке нижнего пояса и веерообразно поднимающиеся вверх с одной вертикальной центральной стойкой, как у королевской стойки.
Веер : Аналогичен ферзю, но с двумя веерами, начинающимися в двух точках вдоль нижнего пояса.
Howe : Три разнесенные вертикальные опоры с двумя угловыми поперечными опорами между ними.
Fink : Две опоры, каждая из которых начинается на пике и направлена вниз и в сторону от каждой. Другой. Модифицированные плавники создают форму буквы «W».
Широко используется в длинных конфигурациях.Чердак : Создает полезное пространство на чердаке для хранения или дополнительной жилой площади.
Фронтон или торцевая ферма : Используйте вертикальную лямку для закрытия концов крыши.
Широко используется в длинных конфигурациях.Бедро, моно и другие основные стили форм и шагов
Внешние формы обозначают стиль и имеют разные названия и применения:
Общие : Все идеальные треугольники с верхними поясами равной длины
Бедро : Любой тип с небольшой плоской частью на вершине
8 : Любой тип с небольшой плоской частью на вершинеMono : Любой тип только с одним шагом; выглядит как половина фермы
Gambrel : любой тип с двумя скатами в сторону, как крыша амбара
Flat : используются параллельные верхний и нижний пояса с W-образными опорами; используется для плоских крыш
Ножничные : Специальный тип, в котором используется модифицированный нижний пояс Стили ножниц уникальны тем, что они относятся только к форме нижнего пояса.
Разделив нижний пояс и наклонив две секции вверх, можно создать сводчатый потолок. Другой термин для сводчатого собора. Обычно это модифицированная ферма Хоу или Финка.Фронтон или торцевая ферма
Фронтоны стоят около На 25-50% больше , чем стандартная ферма. Фронтоны, также известные как торцевые фермы, закрывают концы крыши идеально вертикальными опорами. Независимо от того, какие стили используются повсюду, почти все жилые крыши используют двускатные фермы для закрытия концов.
Строительство своими руками или наем кровельщика
Это не работа своими руками. Наем компетентного и опытного архитектора или инженера — единственный способ гарантировать правильную установку. Кровельные фермы можно приобрести в домашних центрах для установки своими руками; однако самодельные работы часто аннулируют гарантию производителя, а неправильно установленные фермы могут привести к повреждению крыши и внутренних стен. Кроме того, существуют десятки разновидностей ферм, часто используемых в сочетании друг с другом для различных интерьеров и экстерьеров, а также для инженерных нужд.
Профессионалы знают, какую комбинацию использовать и как правильно их установить.Часто задаваемые вопросы
Сколько стоит установка фермы по сравнению с установкой стропил на деревянном каркасе?
Стандартный каркас дома площадью 2 000 квадратных футов стоит от 7 200 до 12 000 долларов США за ферменную крышу . Крыши с каркасным каркасом немного дороже из-за увеличения трудозатрат. Ожидайте платить от до 16 долларов за квадратный фут за каркас стропил.
Сколько ферм мне нужно?
Обычно вам потребуется ферма крыши через каждые 24 дюйма в центре. Чтобы определить, сколько вам понадобится, измерьте крышу вдоль ската (в футах), разделите на два и округлите до ближайшего целого числа.
Как измерить фермы?
Размеры ферм зависят от необходимого свеса, длины и уклона крыши. Шаг (или угол) рассчитывается по количеству дюймов, на которые он поднимается по вертикали на каждые 12 дюймов, на которые он простирается по горизонтали.
Разделив нижний пояс и наклонив две секции вверх, можно создать сводчатый потолок. Другой термин для сводчатого собора. Обычно это модифицированная ферма Хоу или Финка.
Профессионалы знают, какую комбинацию использовать и как правильно их установить.
