Стропила для крыши своими руками

Опубликовано 01.08.2017 Автор: adfinera

От того насколько хорошо построена крыша зависит прочность и долговечность всей конструкции. Каракас крыши состоит из так называемых стропил. Перед тем как выполнять монтаж стропильной конструкции нужно произвести точный расчёт шага стропил и сечения элементов. Если в расчетах будет ошибка со временем может понадобиться очень серьезный ремонт, даже тогда когда сломается всего один элемент. Чтобы провести необходимые расчеты для односкатной или двухскатной крыши нужно сделать все замеры и воспользоваться вспомогательными программами. Для расчётов более сложных видов крыш (вальмовые, ломаные) лучше обратиться за помощью к специалистам проектировщикам.

Стропила бывают деревянные и металлические, или же комбинированные для придания им особой прочности. Стропила из дерева самые дешёвые, поэтому пользуются самым большим спросом. Они оснащаются вставками из металла, которые упрощают их монтаж. Деревянные стропила делают из хвойных деревьев, древесина которых содержит много смолы. Смола предохраняет стропильные конструкции от гниения. Металлические стропила изготовляют из швеллеров или уголков покрытых цинком, чтобы защитить их от коррозии. Такие стропила довольно сложно подгонять при установке, нужно хорошо уметь работать со сваркой. Поэтому металлические стропила в основном используют для строения больших промышленных зданий, а в частных домах преимущество отдают деревянным.

Ширина заводских стропил обычно не больше 15 см, толщина не меньше 5 см. Длину бруса определяют исходя из угла установки и необходимой длины строительной ноги. Если длина бруса довольно большая делают составные стропила: клееный стропильный брус (довольно дорогой), соединяют с помощью гвоздей, скоб две доски вплотную или три доски вместе с вкладышами.

Чтобы избежать деформации стропил во время эксплуатации, на время монтажа они должны быть абсолютно сухими. Перед выполнением монтажных работ все деревянные детали нужно обработать антисептическими растворами, которые повышают огнеупорность материала и защищают от повреждения насекомыми. Такую обработку проводят с помощью широкой кисти дважды (после первого вскрытия антисептиком древесина обязательно должна высохнуть).

В различных конструкциях, размещение стропил существенно отличается: в односкатной конструкции стропила расположены параллельно, в двускатной попарно крепятся к коньковому прогону образуя л-образную арку.

Опубликовано в Информация Метки: видео установка стропил крыши, как крепить стропила крыши, как поставить стропила на двухскатную крышу, как поставить стропила на крышу, как рассчитать стропила на крышу, как сделать стропила на двухскатную крышу, как сделать стропила на крышу, как ставить стропила на крышу, калькулятор стропил крыши, конструкция стропила крыша, крепление стропил двухскатной крыши, крепление стропил крыши, крепление стропил односкатной крыши, крыша балки стропила, крыша длина стропил, крыша стропила как правильно, крыша стропила обрешетка, крыша стропила своими руками видео, крыша стропила схема, монтаж стропил крыши, онлайн расчет стропил крыши, размер стропил для крыши, расстояние между стропилами двухскатной крыши, расстояние между стропилами крыши, расстояние стропил на крыше, расчет стропил двухскатной крыши, стропила вальмовой крыши, стропила двускатной крыши, стропила двухскатной крыши видео, стропила для двухскатной крыши, стропила для двухскатной крыши своими руками, стропила для крыши своими руками, стропила крыша фото, стропила крыша чертеж, стропила крыши, стропила крыши бани, стропила крыши дома, стропила ломаной крыши, стропила на крышу видео, стропила односкатной крыши, стропила под крышу, стропила четырехскатной крыши, стропильная система, установка стропил двухскатной крыши, установка стропил двухскатной крыши видео, установка стропил двухскатной крыши своими руками, установка стропил крыши своими руками, установка стропил на крышу, устройство стропил крыши, шаг стропил двускатной крыши, шаг стропил крыши

Как выставить стропила на двухскатную крышу по уровню

Главная » Разное » Как выставить стропила на двухскатную крышу по уровню

Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
3. Из предыдущих двух параметров можно узнать длину стропил.
4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

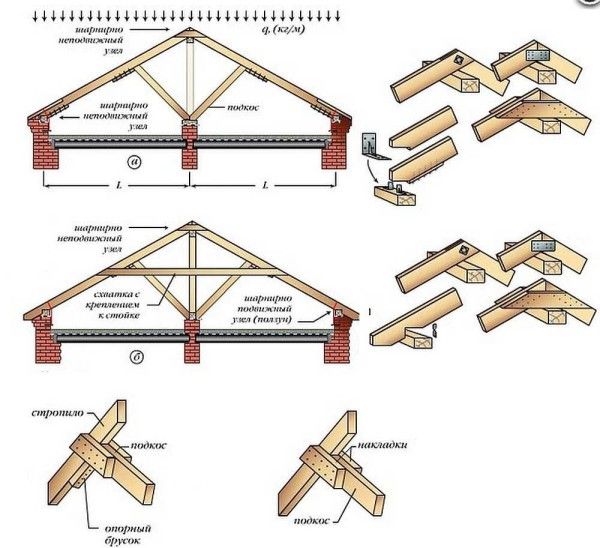

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

• Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
• Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
• Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

• Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
• Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
• Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Посмотрите еще статьи:

Обрамление двускатной крыши

Строительство фронтона с концом баржи, распорками прогонов и хомутами

На рисунке выше показан вид сверху на двускатную крышу . Лестничные фермы состоят из четырех выступов (перемычек) на каждом углу для поддержки стропил снаружи здания. Стропила снаружи образует свес, к которому можно крепить доски баржи, поэтому доски потолка и вентиляция непрерывны по всей конструкции.

Элементы крыши

Обрамление фронтона включает в себя не только балки, общие стропила и конек, как описано на предыдущих страницах.Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

Дополнительные брусья в двускатной крыше;

Стяжка воротника: Хомуты представляют собой горизонтальные деревянные балки, прикрепленные болтами к стенкам стропил для образования прочной треугольной формы.

Двускатная крыша шаг за шагом

Шаг 1: Стеновые плиты и балки

Разместите стеновые пластины в любых центрах, которые вам нужны для вашей двускатной крыши (400, 450, 600 или 900, в зависимости от веса кровельного покрытия, например, черепицы) и отрежьте / закрепите балки чтобы они были параллельны друг другу и на одном уровне с задним краем стеновых панелей.

Шаг 2: гребень

Определите, какой ширины вы хотите, чтобы плиты перекрытия баржи. Измерьте общую длину здания и дважды прибавьте к ней размер свеса / потолка, по одному для каждого торца фронтона. Отрежьте прямой кусок материала конька до этой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и легче прибить стропила.

Шаг 3: Общие стропила

Для двускатной крыши используются только обычные стропила.Измерьте пролет и используйте его для расчета длины стропил, включая свес. Вырежьте пару и проверьте, подходят ли они друг другу, прежде чем разрезать остальные (сложите все отметки на настенной пластине, чтобы получить их количество). Отрежьте четыре дополнительных стропила до нужной длины, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

Шаг 4: Поднимите стропила

Стропила, которые я поставил первыми для двускатной крыши, являются третьей парой от концов. Я оставляю два, которые будут составлять балку лестницы, напоследок.Прибейте две пары к настенным пластинам и оставьте верхние части незакрепленными, опираясь друг на друга для поддержки. Вы должны иметь возможность протолкнуть доску конька между стропилами, они защемят ее и удержат на месте. Не повредит вырезать опору для поддержки конька, пока вы работаете на этом этапе или попросите кого-нибудь помочь. Прибейте стропила к коньку. Заполните также все остальные стропила, кроме концов, подпирая их по ходу движения.

Шаг 5: Лестничные фермы

Есть несколько способов сделать это.Вы можете просто прибить последние стропила к стеновой плите, а затем вырезать и закрепить их на 400 центрах. Я предпочитаю положить башмаки и положить сверху стропила, разложить их и прибить гвоздем. Переверните его и уложите стропило спиной к спине, не создавая птичьего рта, затем перенесите на него положение выступов перед тем, как прибить его к ним, чтобы сформировать лестничную ферму. Тогда это довольно легко поднять и прибить за один раз, и я считаю это намного быстрее и безопаснее, чем возиться на крыше с башмаками и т. Д.На картинке ниже показано, как устроены башмаки, как если бы стропила без птичьей пасти еще не прибивали.

Шаг 6: Закрепите фронтальный конец

Если только фронтальный конец не является кирпичной кладкой, вам нужно будет построить немного шипов, чтобы заполнить конец фронтона, а затем обшить его чем-то вроде фанеры или шпунтованной доски . Во-первых, положите вертикальный брус прямо под гребень, чтобы поддержать его. Затем поместите две пластины по диагонали от настенной пластины к той, которая была только что размещена под коньком, они также помогут удерживать башмаки, образующие ферму лестницы.Наконец, заделайте оставшуюся пустоту в 400 центрах, чтобы заполнить пробелы.

Шаг 7: Хомуты

Хомуты нуждаются в вырезе седла на каждом конце, и они должны быть зафиксированы на уровне, чтобы получить преимущество. Сумма, которая вам понадобится, должна быть указана на техническом чертеже. Если стропила находятся в 900 центрах, я бы поставил хомут на каждую, если они 400, вам иногда может сойти с рук все остальные. Держите сиденье срезом примерно на 10 мм от внешнего края стропила. Иногда проще поместить по одной на каждом конце и по одной посередине, а затем протянуть веревочную леску, чтобы ускорить установку остальных.

Шаг 8: прогоны и распорки

Двускатная крыша должна иметь подкосы и опору, чтобы выдерживать вес кровельного покрытия.

Щелкните здесь, чтобы увидеть советы по облицовке и потолку

Есть вопросы или комментарии по поводу устройства двускатной крыши?

.

Как заменить сгнившие стропила на двускатной крыше | Home Guides

Сухая гниль на концах двускатных стропил должна быть устранена до того, как она распространится на кровельную обшивку или стропила чердака. Если сухая гниль обширна, привлеките подрядчика для замены сгнивших стропил и обшивки и устранения сухой гнили. Но самодельный мастер с базовым столярным опытом и инструментами может заменить несколько сгнивших стропил. Работа требует работы на переносных подмостках, которые вы можете получить на сдаче в аренду.

Подготовка

Разместите переносные подмости в области конца стропила с укоренением. Отрегулируйте подмости для удобного доступа к кровле по свесу.

Удалите участок черепицы от края крыши до верхней линии свеса, используя 16-дюймовый гвоздь и молоток, чтобы вытащить кровельные гвозди. Вырежьте кусок рубероида с помощью канцелярского ножа. Вытащите гвозди, которыми обшивка свеса крепится к верхнему краю сгнившего стропильного хвоста.

Отрегулируйте подмости для доступа к нижней стороне выступа и установите сабельную пилу с лезвием для резки металла. Вставьте лезвие в шов между внешним концом стропильной опоры и облицовкой и обрежьте гвозди, которыми облицовка крепится к концу стропила.

Установите в пилу нож для резки дерева. Начните с нижнего края хвоста стропила там, где он встречается с внешней стеной. Сделайте вертикальный надрез прямо до нижней стороны обшивки и удалите сгнивший хвостик стропила.

Замена стропила

Расположите ручку регулируемого угольника напротив нижней стороны обшивки на линии, где было снято стропило, перпендикулярно стене. Отрегулируйте лезвие угольника так, чтобы оно совпадало с вертикальным разрезом на стропиле у стены.

Отметьте угол (уклон крыши) на одном конце бруса каркаса того же размера, что и стропила, например, два на шесть или больше, используя квадрат в качестве направляющей. Отрежьте угол дисковой пилой.

Работайте с подмостей и измерьте расстояние от верхнего конца стропила до точки, где облицовка встречается с обшивкой крыши. Перенесите это измерение на кусок пиломатериала. Используйте угольник в качестве ориентира, чтобы обозначить угол наклона крыши и отрезать хвостовую часть стропила.

Установите аккумуляторную дрель с насадкой-винтом. Расположите хвостовую часть стропила напротив нижней стороны обшивки между обрезанным концом стропила и облицовкой. Ввинтите 2-дюймовые винты для настила через обшивку сверху и в верхний край стропильной опоры с интервалами 4 дюйма.

Работайте снизу и прикрепите верхний конец стропильного хвоста к обрезанному концу стропила винтом через нижний край стропильного хвоста.

Прикрепите облицовочную доску к концу стропильной опоры с помощью гвоздей с гальваническим покрытием 16d. Используйте не менее трех гвоздей, равномерно расположенных через лицевую часть фасции и в хвостовую часть стропила.

Повторите эти процедуры для замены других сгнивших стропил. Открытые участки обшивки готовы для установки рубероида и черепицы, которые соответствуют существующей черепице.

.

Как оформить двускатную крышу без потолка | Home Guides

Двускатная крыша — это тяжелая конструкция, и если вы хотите предотвратить обрушение крыши, вам необходимо правильно построить структуру. При традиционном каркасе элементы каркаса, образующие потолок здания, играют важную роль в поддержании устойчивости крыши. Когда эти потолочные элементы снимаются, их необходимо заменить чем-то другим, что выдержит вес крыши.

Стропила и коньковые доски

При обычном двускатном каркасе крыши скат крыши образован стропилами, идущими по диагонали вниз от вершины крыши к вершинам внешних стен здания. Верхние концы стропил упираются в коньковую доску — горизонтальный элемент каркаса, проходящий по пику крыши. Коньковая доска служит только как поверхность для крепления стропил и не выдерживает никакой вес крыши; вес вместо этого поддерживается стенами, на которые опираются нижние концы стропил. Вес оказывает направленное наружу горизонтальное усилие на стены, и в обычном каркасе этой силе противодействуют стропильные шпалы, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и не позволяют стропилам расширяться наружу. .Стропильные шпалы также являются балками перекрытия в интерьере здания, а когда в интерьере есть собор или сводчатый потолок, стропильные связи отсутствуют.

Хомуты

Хомуты — альтернатива стропильным шпилькам в обрамлении, где использование обычного потолка нежелательно. Подобно стропильным шпалам, воротниковые шпалы представляют собой горизонтальные элементы, которые связывают стропила вместе и противостоят силе, которая пытается заставить основания стропил горизонтально растягиваться и выталкивать стены наружу. Стяжки-воротники, однако, расположены выше по стропилам, так что они охватывают внутреннее пространство на более высоком уровне, чем верх стен. Если манжеты расположены выше одной трети высоты стропил, они не смогут противостоять горизонтальной силе.

Коньковая балка

Структурная коньковая балка может устранить необходимость в стропильных или воротниковых стяжках. Коньковая балка занимает то же положение, что и коньковая доска, но изготовлена ​​из более тяжелых пиломатериалов и, в отличие от коньковой доски, поддерживается на концах фронтона конструктивными колоннами.Опора позволяет балке выдерживать вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальную силу на стены. При использовании конькового бруса нет необходимости в конструкционном перекрытии внутри здания.

Фермы крыши

Фермы крыши — это сборные элементы каркаса, которые точно спроектированы таким образом, чтобы они могли адекватно поддерживать крышу здания при использовании минимально возможного количества пиломатериалов. В некоторых типах ферм, называемых ножничными фермами, используются внутренние опорные элементы, которые связывают верхние части ферм вместе над уровнем верха стены.Нижние пояса фермы не горизонтальны; они наклонены вверх к пику крыши, поэтому внутренняя структура фермы кажется похожей на стропила на потолке собора.

.

Создание скатных и двускатных крыш вручную

Информация в этой статье относится к:

ВОПРОС

Как создать вальмовые, и двускатные крыши с помощью ручных кровельных инструментов?

ОТВЕТ

Главный архитектор позволяет автоматически создавать самые разные крыши, в том числе вальмовые и двускатные. Однако в некоторых ситуациях проще создать крышу вручную.В этом уроке мы покажем вам, как установить параметры по умолчанию для строительства крыши, как рисовать плоскости крыши вручную для создания шатровой крыши и как создавать плоскости крыши для двускатной крыши.

Для создания вальмовой крыши

1. Выберите в меню Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область. В этом примере нарисован простой прямоугольник.

2. Выберите в меню Build> Roof> Build Roof , чтобы открыть диалоговое окно Build Roof .

   Это диалоговое окно также служит диалоговым окном по умолчанию для крыш — настройки здесь применяются как к вручную нарисованным плоскостям крыши, так и к автоматическим крышам.

3. На панели «Крыша» диалогового окна « Построить крышу »:

4. Выберите в меню Build> Roof> Roof Plane .
   • Начиная с левой стороны плана, щелкните и перетащите базовую линию вниз вдоль внешней поверхности слоя каркаса стены.
   • Когда Объектная привязка включена, программа автоматически привяжет базовую линию плоскости крыши к этой точке.

   • Отпустите кнопку мыши и щелкните внутри комнаты, чтобы определить расположение конька и создать плоскость крыши.

   • Повторите этот процесс с тремя оставшимися сторонами здания.




5. Щелкните по верхней плоскости крыши с правой стороны, чтобы выбрать ее. Обратите внимание, что маркер редактирования, отображаемый на краю, на котором вы щелкнули, больше, чем маркеры редактирования на других трех краях, что указывает на то, что это выбранный край.
   • Нажмите кнопку редактирования Соединить плоскости крыши .
   • Затем щелкните по верхней стороне правой плоскости крыши, чтобы соединить два края вместе.

   • Повторите этот процесс, чтобы соединить смежные кромки оставшихся плоскостей крыши.




6. Щелкните на ребре конька верхней плоскости крыши, чтобы выбрать его.
   • Нажмите кнопку редактирования Соединение плоскостей крыши .
   • Щелкните по гребню нижней плоскости крыши, чтобы соединить их вместе.




7. Щелкните по коньку плоскости крыши в правой части плана.
   • Нажмите кнопку редактирования Соединить плоскости крыши .
   • Щелкните по правому краю верхней плоскости крыши.




8. Повторите этот процесс для плоскости крыши с левой стороны здания.

Для создания двускатной крыши

1. Выберите Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область.Опять же, в этом примере используется простой прямоугольник.
2. Выполните шаги, описанные в шаге 3 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.

3. Щелкните по краю конька нижней плоскости крыши, чтобы выбрать его.
   • Нажмите кнопку редактирования Соединить плоскости крыши .
   • Щелкните край конька верхней плоскости крыши, чтобы соединить их вместе.




4. Выберите «Вид»> «Временные размеры» и убедитесь, что рядом с «Временными размерами» установлен флажок. Если нет, щелкните этот пункт меню, чтобы включить отображение временных измерений.
5. Щелкните по правой стороне верхней плоскости крыши, чтобы выбрать ее.
   • Щелкните левой кнопкой мыши на временном размере между краем плоскости крыши и стеной.

   • В текстовом поле введите значение расстояния -18 дюймов. 18 представляет желаемый выступ фронтона .

   • В этом примере важно использовать отрицательное число.Это указывает программе переместить край плоскости крыши на противоположную сторону стены, а не удерживать ее на той же стороне.
   • Повторите то же самое для левого края верхней плоскости крыши.




6. При включенной объектной привязке перетащите левую и правую стороны нижней плоскости крыши так, чтобы они привязались к соответствующим сторонам верхней плоскости крыши. При перетаскивании каждого края наружу переместите курсор к боковому краю верхней плоскости крыши.

   Программа найдет кромку и привяжет к ней текущую выбранную кромку.

7. Повторите то же самое с противоположной стороны.




.

Смотрите также

• Как отводить воду с крыши
• Как попасть на крышу храма огня
• Клип как китаец проламывает крышу
• Как бороться с шершнями под крышей
• Как утеплить крышу мансарды старого садового домика
• Как кроется крыша рубероидом
• Как герметизировать крышу вокруг печной трубы
• Течет крыша как написать заявление
• Как соединить крышу дома и веранды
• Как укрепить стропила крыши
• Как правильно уложить шифер на крышу

Как измерить, вырезать и построить стропила крыши

Источник изображения: Journal of Light Construction

Строительство крыши начинается с каркаса.

Он не только обеспечивает необходимую поддержку веса крыши, но и определяет конструкцию крыши, чердачное пространство, соборный потолок и возможности слуховых окон.

У вас есть два основных варианта каркаса крыши – фермы и стропила.

В то время как многие опытные строители предпочитают сборные кровельные фермы из-за их удобства и экономичности, сборные стропила, возможно, более подходят для небольших и нестандартных конструкций.

Получите бесплатную оценку от проверенных компаний по производству каркасов крыш рядом со мной

Стропила могут сэкономить вам на стоимости доставки и требуют минимального пространства для сборки. Кроме того, отдельные элементы каркаса весят меньше, чем полностью построенные фермы, а это означает, что вам потребуется меньше сил для работы. Стропила также обеспечивают максимальное пространство на чердаке после завершения строительства.

Процесс возведения крыши может быть сложным для непосвященных, когда речь идет о крышах сложной формы, таких как вальмовая, мансардная и вальмовая. Тем не менее, строительство стропил для основных типов крыш, таких как фронтон или навес, относительно просто с некоторыми знаниями в области геометрии и плотницких работ.

В этой статье приведены пошаговые инструкции по измерению, обрезке и монтажу основных стропил двускатной крыши.

На этой странице

• Разборка стропил крыши
• Необходимое оборудование
• Стропила строительные
  • Понимание измерений
  • Настройка уклона крыши
  • Сбор пиломатериалов
  • Очерчивание разрезов
  • Делаем разрезы
  • Сборка стропил

Основы каркаса крыши: что такое стропила?

Одинарная стропильная рама обычно состоит из трех компонентов:

• Стропила
• Коньковая доска
• Стяжки для стропил

Каркас крыши: основные термины и определения

Стропила

Стропила представляют собой диагональные элементы, которые непосредственно поддерживают настил крыши.

Коньковая доска

Коньковая доска служит поверхностью для крепления противоположных стропил и не обеспечивает структурной поддержки.

Стяжка для стропил

Стяжка для стропил противостоит внешним силам, воздействующим на несущие стены. Поскольку стропила сидят поверх стеновых пластин под углом, они воздействуют на внешние стены горизонтальными силами. Стяжки для стропил, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блинчики» на стенах.

Коньковая балка

В некоторых системах каркаса используется коньковая балка в сочетании с коньковыми стойками вместо коньковой доски, которая обеспечивает структурную поддержку стропил. Для крыш с шагом менее 3:12 правила требуют коньковых балок, поскольку они уменьшают экстремальные внешние силы на стены. Коньковая балка может устранить необходимость в стяжках для стропил, что часто имеет первостепенное значение для эстетики потолка собора.

Стяжки с воротником

В некоторых случаях требуются стяжки с воротником , которые часто путают со стяжками для стропил. Хотя они проходят параллельно стяжкам стропил, они располагаются ближе к верхней трети стропила, чтобы не допустить разделения на коньке, а не на стенах. Завязки с воротником в основном используются там, где нормы требуют повышенной прочности гребня, например, в климате с сильным ветром.

Инструменты, необходимые для сборки стропил крыши

Для сборки стропил крыши соберите следующие материалы:

• Пиломатериалы
• Рамочный угольник или скоростной угольник
• Карандаш
• Пила
• Рулетка
• Молоток и гвозди или пистолет для гвоздей
• Хотя бы один помощник
• Строительный калькулятор (дополнительно)

Как построить стропила крыши

1. Знайте свои размеры

Перед тем, как что-либо вырезать, вам нужно знать пролет, высоту, высоту и линейную длину каркаса крыши.

• Пролет: длина между наружными несущими стенами
• Высота: высота конька крыши от центра пролета
• Ход: половина размаха
• Линия: «гипотенуза» треугольника, как на расстоянии по диагонали от наружной стены до центра конька по стропилу

Размеры пролета и длины зависят от размеров стены. Прежде чем вы сможете установить крышу, стены должны быть на месте. В свою очередь, у вас уже должен быть свой диапазон и прогон измерений, с которыми можно работать.

С другой стороны, размеры подъема и линии зависят от уклона вашей крыши.

2. Определите уклон крыши

Уклон крыши определяет углы, под которыми вам нужно обрезать стропила, а также их длину.

К счастью, вы можете определить угол наклона крыши с помощью простого уравнения: деление высоты на длину.

Например, если ваше стропило поднимается на 6 дюймов через каждые 12 дюймов прогона, уклон вашей крыши составит 6:12.

Возможно, вам потребуется ознакомиться со строительными нормами и правилами, чтобы убедиться, что уклон вашей крыши соответствует требованиям к планируемому кровельному материалу. Например, Международный Жилищный Кодекс требует, чтобы уклон крыши был не менее 2:12 для битумной черепицы. Если она ниже, вам нужно будет использовать плоскую крышу, чтобы соответствовать стандартам.

Измерения высоты и линии

После того, как вы определите угол наклона крыши, вы сможете определить размеры высоты и линии.

Помните, что вы уже должны знать длину крыши. Вручную вы можете создать пропорцию между вашим фиксированным уклоном крыши (подъем над уклоном, например, 6:12) и фактическим уклоном крыши, чтобы найти недостающее значение (фактический подъем).

Рассчитав подъем и разбег, вы сможете рассчитать длину линии (гипотенузу треугольника) с помощью теоремы Пифагора.

Если вы не уверены в своих математических способностях, подрядчик может использовать строительный калькулятор с функцией стропила, чтобы ускорить процесс.

Независимо от длины линии, вы должны учитывать ширину коньковой доски, которая будет проходить между противоположными стропилами. Если ваша коньковая доска имеет толщину 1 1/2 дюйма, вычтите 3/4 дюйма длины линии из каждого стропила.

3. Покупка пиломатериалов

Источник изображения: Bloomberg

Прежде чем покупать пиломатериалы для каркаса крыши, необходимо учесть две вещи:

• Какой длины должны быть доски?
• Сколько кадров мне нужно?

Длина доски

После того, как мы определили все размеры, мы знаем, что нельзя покупать пиломатериалы короче требуемой длины. Мы рекомендуем использовать пиломатериалы по крайней мере на фут длиннее ваших окончательных размеров плюс свес стропил, чтобы обеспечить достаточно места для распилов.

Сколько рам

Существует два крайних метода планирования рам с заданной длиной стропил.

• Максимальное количество рам, самая слабая допустимая древесина
• Минимальное количество рам, достаточно прочный пиломатериал

Например, самое широкое расстояние между обычными стропилами составляет 24 дюйма по центру, что означает установку нового стропильного ряда через каждые два фута вдоль стен. Поскольку у вас меньше стропил, поддерживающих крышу, древесина должна быть прочнее.

С другой стороны, стропила через каждые 12 дюймов по центру, кратчайшее расстояние, требуемое нормами, могут поддерживать крышу из более слабого дерева, поскольку система состоит из большего количества рам.

Прочность пиломатериалов определяется породой, сортом и размерами распила. Вместо того, чтобы взвешивать все эти переменные самостоятельно, Американский совет по дереву предоставляет таблицы, в которых указаны максимально допустимые пролеты пиломатериалов из хвойных пород стандартных размеров при нормальных нагрузках в зависимости от расстояния между стропилами.

После проверки пиломатериалов вы можете рассчитать, сколько досок вам нужно.

Допустим, вам нужны стропила 24 дюйма по центру на 16-футовой длине здания. Для каждой рамы требуется две стропила. Если через каждые полметра стоят стропила, нам понадобится 8 рам, значит, для стропил нужно 16 пиломатериалов.

Затем вы должны учесть коньковую доску, которая должна быть на один размер больше, чем ваши стропила, чтобы было достаточно места для гвоздей. Если вы используете стропила 2 на 6, ваша коньковая доска должна быть 2 на 8, которая проходит по всей длине здания плюс выступ. Если ваше здание слишком длинное, вам может понадобиться соединить два куска коньковой доски вместе.

Не забудьте про стяжки для стропил и хомуты, если они нужны.

Как всегда, вы должны заказать больше пиломатериалов, чем вам нужно, чтобы учесть ошибки.

4. Наметить разрезы

У нас есть пиломатериалы. Теперь пришло время вырезать наши стропила.

Для обычного стропила необходимо сделать пять пропилов.

• Отвесные врезы : место соединения стропила с коньком
• Концевой срез : нижний конец стропила, на котором устанавливается карниз крыши
• Птичий патрубок : место соединения стропила с верхней пластиной стены
  • Вырез сиденья
  • Каблук
• Вырез фасции : укорачивание нижней части стропила для размещения рейки и софита, при необходимости

Начните с контура вертикального разреза.

Мы объясняем процесс с помощью обрамляющего угольника. С помощью этого инструмента полезно использовать лестничные датчики, которые обеспечивают постоянство измерений.

Начните с выбора самых прямых пиломатериалов, которые у вас есть. Если есть кривая или «корона», убедитесь, что она обращена вверх, чтобы предотвратить провисание крыши после установки.

Использование обрамляющего угольника

Длинная часть обрамляющего угольника называется «лезвием». Короткая рука называется «языком».

В этом примере мы наметим разрезы для крыши с уклоном 6:12.

• Поместите лезвие (длинное плечо) каркасного угольника поверх стропильной доски так, чтобы язычок (короткое плечо) находился вертикально. Он должен выглядеть как вытянутая буква «L».
• Нажимайте конец лезвия вверх, пока не достигнете 6-дюймовой отметки на шпунте и 12-дюймовой отметки на лезвии у верхнего края стропильной доски.

• Проведите линию по внешнему краю язычка – это отмечает отвес .
• Начиная с этой линии, измеряйте длину стропила, пока не достигнете длины линии .

• Достигнув необходимой длины стропила, сделайте с угольником тот же угол, что и для отвеса – это пятка рта птицы .
• Переверните обрамляющий квадрат, удерживая его перпендикулярно линии рта птицы.

• Совместите размер лезвия в нижней части стропила с шириной стеновой пластины и проведите к линии среза пятки – это отмечает место среза птичьей пасти .
• За птичьим ртом находится стропильный хвост. Измерьте свой свес.
• На этом этапе отметьте хвостовой разрез параллельно отвесному и пяточному разрезам.

5. Сделайте пропилы

Источник изображения: Семейный мастер на все руки

Теперь, когда вы наметили линии, вы можете сделать пилой пропилы, чтобы сформировать первое стропило.

Вы можете легко сделать дубликаты, проследив те же разрезы с исходным стропилом.

Чтобы убедиться в правильности высоты, пролета и пролета, положите пару стропил на землю с куском коньковой доски между ними и проверьте свои размеры.

Вы можете проверить стропила в вашем здании, чтобы убедиться, что они правильно сидят как на стеновых пластинах, так и на коньковой доске. Если ваши первоначальные стропила соответствуют требованиям, вы можете продолжить и вырезать остальные.

6. Установка стропил

Для более крупных проектов полезно нанять одного или двух помощников для укладки начальных рядов стропил с коньковой доской.

• Создайте распорку для коньковой доски, прибив доску 2 на 4 по центру торцевой стены. Доска должна быть выше высоты стены и крыши вместе взятых.

• Поместите коньковый брус поперек стен или стропильных связей перпендикулярно схеме расположения стропил.
• Наклоните стропила вдоль наружных стен коньком вверх. Это даст вам легкий доступ к ним на крыше.
• Поднимите фронтонные стропила и вбейте в них один гвоздь. Убедитесь, что срез пятки соответствует настенной пластине.
• Вбитые стропила прислонить друг к другу. Ничто не удерживает их от падения, поэтому ваш помощник может удержать их на месте.
• Направляйтесь к другому концу коньковой доски, прибейте два противоположных стропила к соответствующим стропильным стяжкам и прислоните их друг к другу так же, как вы сделали со стропилами фронтона.
• Поднимите один конец коньковой доски до места соединения двух стропил.
• Прибейте стропила к коньку.
• В начальном ряду стропил вставьте коньковую балку между двумя стропилами и прибейте их гвоздями.

На данный момент эти два обычных стропила имеют достаточную опору, чтобы стоять самостоятельно. Убедившись, что они расположены правильно, прибейте остальные стропила к коньку.

Стропила надежно закреплены, вы можете установить хомуты, прогоны, раскосы и другие опоры по мере необходимости или в соответствии с нормами.

Каркас крыши не так сложен, как кажется

Источник изображения: Ель

Весь процесс довольно сложен, но когда вы разбиваете проектирование, измерение, резку и склеивание всего на мелкие части , легкоусвояемые детали, обрамление крыши можно сделать своими руками.

Конечно, это руководство лишь поверхностно касается каркаса крыши. Мы не вникаем в мельчайшие детали строительных норм, фронтонных стоек и обшивки крыши. Тем не менее, эти основы в идеале обеспечивают прочную основу для качественного каркаса крыши.

Имейте в виду, что вы можете пропустить большинство этих шагов, выбрав готовые фермы. Для тех, кто предпочитает не тратить деньги на доставку, нанимать дополнительную рабочую силу для установки и стремиться отточить ослабевающее мастерство каркаса крыши, стропила — это то, что нужно.

При достаточном опыте каркас даже сложной вальмовой крыши с вальмовыми стропилами, нарожниками и т.п. должен приходить интуитивно.

Найдите лучших специалистов по каркасу крыши рядом с вами

Последнее руководство, которое вам когда-либо понадобится

646shares

• Share
• Pin

За эти годы у меня была возможность построить немало односкатных крыш, и ни одна из них не была похожа на другую. Я сделал простые фронтоны, наклонные крыши и несколько навесов — и, вероятно, несколько других, которые я не могу вспомнить. И, конечно же, каждый раз, когда я строю новую крышу, я всегда учусь строить различные типы односкатных стропил.

Я решил, что пришло время изложить эти знания о стропилах сарая в статье, чтобы поделиться с вами. Я хочу поделиться с вами, как легко построить стропила для вашего сарая. Мы рассмотрим двускатную крышу, но вы сможете применить стропильный метод, описанный ниже, к большинству типов односкатных крыш.

Ниже мы шаг за шагом рассмотрим, что нужно для изготовления стропил для сарая. Мы также рассмотрим материалы и инструменты, которые вам потребуются для работы.

Быстрая навигация

• Что такое стропила?
• Разница между стропилами и фермами
• Типы односкатных стропил
  • Обычные стропила
  • Вальмовое стропило
  • Вальмовое стропило
  • Вальмовые домкраты

Что такое Rafter?

Стропила — это каркас вашей крыши. Точнее, это балка, идущая от вершины вашей крыши вниз к кануну. Он опирается на каркас вашей стены и, если все сделано правильно, служит для удержания стен сарая на месте, поддерживая крышу.

Разница между стропилами и фермами

Стропила обычно используют более крупные деревянные балки и не имеют никакого каркаса, кроме самих балок. Стропильная балка обычно больше, чем 2×4 — в больших домах могут быть стропила размером 2×12 и более!

Ферма, с другой стороны, состоит только из 2х4 и часто изготавливается на заводе. Фермы используют «сетки» 2×4 внутри стропильной конструкции для поддержки крыши. Фермы скреплены стальными косынками и являются основными элементами конструкции дома.

Типы односкатных стропил

Односкатные стропила бывают разных конструкций, в зависимости от конструкции навеса и односкатной крыши. Мы рассмотрим некоторые из наиболее распространенных типов стропил сарая и почему вы можете или не можете рассмотреть их в своем следующем проекте сарая.

Рядовые стропила

Рядовые стропила состоят из двух балок, которые проходят вверх от верхней пластины с обеих сторон стены сарая. Каждая балка имеет надрез внизу, называемый птичьим ртом, так что он ровно лежит на верхней части каждой стены.

Вверху, где сходятся стропила, их либо наклоняют так, чтобы они сходились в одной точке, либо прикрепляют к горизонтальному коньковому брусу. Коньковая балка проходит по всей длине односкатной крыши, соединяя каждую пару стропил.

Некоторые односкатные стропила не имеют коньковых балок либо из-за небольшого размера, либо из-за отсутствия технических ноу-хау. Однако в наши инструкции входит изготовление односкатных стропил с коньковым брусом.

Когда использовать рядовые стропила? Вы можете использовать обычные стропила на любой односкатной крыше, но они имеют наибольший смысл при строительстве двускатной крыши или односкатной крыши, где они могут сидеть или прикрепляться к верхним плитам стены. Навесные стропила затем соединяются с доской бухгалтерской книги у стены другого сарая или дома.

Вальмовое стропило

Вальмовое стропило работает в тандеме с обычным стропилом, но при использовании создает более привлекательную линию крыши, но создает меньше внутреннего пространства.

Вальмовые стропила, если они используются, представляют собой балки, которые располагаются на двух или всех четырех углах стены сарая и проходят вверх, чтобы встретиться с коньковой балкой. Они проходят по диагонали, так что один или оба конца прямоугольной односкатной крыши наклонены перпендикулярно двускатной крыше в средней части сарая.

Эти стропила требуют дополнительных измерений для правильного прилегания вальмового фронтона к коньковому брусу. Они также усложняют обшивку и добавление кровельного материала из-за дополнительных углов на крыше.

Королевское стропило

Королевское стропило, также известное как «корольное обыкновенное», представляет собой центральное стропило между двумя вальмовыми стропилами. Он проходит от края конькового бруса вниз к центру стены, делая его перпендикулярным общим стропилам. Королевское стропило имеет вальмовые стропила, выступающие с обеих сторон от того места, где они встречаются с коньковой балкой.

В традиционной вальмовой крыше главное стропило будет той же длины, что и обычные стропила, которые вы используете. Однако, поскольку навесы принимают все формы и размеры, вы не должны воспринимать это правило как непреложное.

Когда использовать королевское стропило? Вы будете использовать королевское стропило каждый раз, когда строите односкатную крышу в стиле вальма.

Вальмовые домкраты

Вальмовые стропила — это более короткие стропила, которые соединяются с вальмовыми стропилами. Поскольку вальмы соединяются с коньковой доской по диагонали, стропила, закрывающие края стен по обе стороны от вальмовых стропил, будут короче. Такие стропила называются вальмовыми.

Пиломатериалы какого размера следует использовать для стропил крыши?

Вы не можете просто использовать древесину любого размера для стропил – сверьтесь с таблицами пролетов стропил, чтобы узнать, какой размер древесины вы можете использовать.

Как видите, размер дров зависит от длины вашего сарая. Теперь ваше стропило будет немного длиннее половины пролета вашего сарая, так как оно находится под углом. Шаг и пролет вашей крыши будут определять, какая длина стропил вам понадобится — используйте калькулятор максимального пролета, чтобы определить размер стропил.

Если вы посмотрите на таблицу пролетов стропил, вы заметите, что 2×4 можно использовать для стропил на пролетах до 11 ½ футов. Что-нибудь сверх того, что вы смотрите на использование 2x6s для большинства навесов.

Инструменты и материалы, необходимые для сборки стропил сарая

Инструменты

• Продуктов не найдено.
• Циркулярная пила или электролобзик
• Молоток
• Аккумуляторная дрель
• Рулетка и угольник

Материалы

• 2x4s – без обработки давлением
• 2×6 – достаточной длины, чтобы охватить всю длину сарая
• Фанера ⅝”
• Оцинкованные винты 1 ½” 8d
• Винты для настила 1 5/8”
• Строительный клей
• Соединители и стяжки Simpson RR

Как сделать стропила для сарая

Давайте приступим к делу и построим несколько стропил. Теперь, когда у вас есть хорошее представление о том, насколько большими будут ваши стропила, мы шаг за шагом рассмотрим, как их построить.

В качестве примера возьмем навес размером 10×8 футов с пролетом 8 футов. Процесс, как правило, будет одинаковым для сарая любого среднего размера, но обязательно используйте калькулятор размеров стропил выше, чтобы найти правильную длину и размер стропил для вашего проекта стропил сарая.

В этом проекте мы будем использовать коньковую балку, поэтому каждый набор стропил будет встречаться с горизонтальным 2×6 на вершине, который будет проходить по всей длине сарая и соединяться со всеми стропилами.

Помните, что для стропил вы всегда будете использовать коньковый брус на один размер больше. Итак, в нашем случае 2×6. Если вы используете пиломатериалы 2×6 для стропил, ваша коньковая балка будет 2×8.

Определите шаг стропил

Во-первых, вам нужно найти шаг ваших стропил, что поможет вам определить длину ваших стропил. Используйте этот калькулятор, чтобы определить длину стропил.

Многие обычные кровельные материалы, такие как черепица, требуют уклона не менее 2:12. Более того, они обычно утверждают, что 4:12 — это самое низкое значение, которое вы можете использовать без какой-либо специальной подкладки. Наша крыша, которую мы будем строить, будет 4:12.

Рассчитайте длину стропил

Мы будем строить крышу с уклоном 4:12, пролетом 8 футов и свесом 1 фут. С этим набором спецификаций мы рассматриваем стропила длиной 5 футов 3 ½ дюйма. Этот общий пролет находится в пределах несущей способности стропил 2 × 4, но на каком расстоянии друг от друга мы можем расположить стропила?

Если вы посмотрите на нашу таблицу расстояний между стропилами, вы заметите, что 2×4 могут перекрывать 8-футовый зазор на крыше 4:12. Однако вы также заметите, что это относится только к высушенной в печи древесине № 1, которая может быть недоступна для большинства из нас. На самом деле, 2×4 класса № 2 кажутся более распространенными.

Предполагая, что мы используем стропила №2 класса 2×4, нам нужно будет расположить наши стропила на расстоянии 16 дюймов от центра. Это дает нам достаточную опору для нашей крыши, и нам не нужно беспокоиться о снеге или другом мусоре, обрушившем нашу односкатную крышу.

Обрезка хвоста и конька первого стропила

Самым удобным инструментом в вашем наборе инструментов для этой работы будет скоростной угольник. Вы заметите, что ваш квадрат скорости имеет правильные измерения с одной стороны и градусы с другой. Вы также увидите, что конец со степенями имеет набор чисел от 1 до 24 прямо над ним.

Эти отдельные числа соответствуют уклону крыши. Итак, поскольку мы используем уклон крыши 4:12, мы будем использовать число 4 в этом ряду, чтобы помочь нам сделать наши косые разрезы.

Для начала я уже знаю, что длина моего стропила будет 5 футов 3 ½ дюйма. Я буду использовать свой квадрат скорости, чтобы измерить мой первый разрез на одном конце моего стропила 2 × 4. Я буду использовать угол квадрата скорости на одном краю 2×4, где написано «поворот». Затем я буду поворачивать квадрат на стержне, пока 4 не выровняются с внешним краем стропила.

Я отмечу линию по краю квадрата скорости. Это дает мне точное сокращение 4:12. Теперь я мог бы сделать несколько вычислений и узнать, что 4:12 составляет примерно 18,5 градусов, но квадрат скорости настолько быстр, что мне не нужно этого делать.

Если вы хотите использовать торцовочную пилу, вы можете просто повернуть торцовочную пилу на 18,5 градусов и резать.

Обрезая другой конец, убедитесь, что оба разреза параллельны! Если длина разреза составляет 5 футов 3 ½ дюйма, то вы будете измерять только одну сторону от конца до конца. Используя торцовочную пилу, просто проденьте древесину после того, как сделаете свой первый разрез. Это гарантирует, что разрезы будут параллельными.

Затем используйте сантиметровую ленту и измерьте расстояние от самой дальней верхней точки вашего первого разреза. Сделайте отметку и используйте квадрат скорости так же, как в первый раз.

Вырезать стык «птичья пасть»

Соединение «птичья пасть» может оказаться сложной задачей, но если вы используете незаконченный пол сарая в качестве шаблона, то все получится гораздо быстрее. Положите набор стропил на пол и выровняйте их по тому месту, где они будут сидеть на стенах (если стены уже были там). Вам нужно будет положить 2 × 4 на его край на вершине двух стропил, чтобы они действовали как коньковая доска — для расстояния.

Получить лом 2×4 штуки. Разрежьте четыре из них на длину в пару футов или около того. Прикрутите каждую деталь так, чтобы по одной было над и под каждым стропилом. Делайте это аккуратно, чтобы стропила не оказались на месте. Теперь вы можете удалить свои стропила и вставить другую пару — вы создали приспособление для вырезания соединений птичьего рта.

Имея стропила в приспособлении, используйте карандаш, чтобы наметить вырез в любом стропиле. Поскольку оба стропила свисают с краев вашего сарая, вы просто наметите углы сарая на 2х4. Вы будете обводить контур под каждым стропилом, но будете использовать край пола сарая в качестве ориентира, поэтому вам не нужно будет видеть, что вы делаете, потому что края пола — это ваш ориентир.

После того, как вы наметите стропила, переверните их. У вас получится треугольник. Однако это не тот разрез, который вам нужно сделать. Вам все еще нужно взять квадрат скорости и продолжить вертикальную линию, которую вы нарисовали, до нижней части нижней стороны стропила.

Сейчас – последнее измерение. Помните, что ваши стропила сидят на верхней пластине стен сарая. Но вертикальный разрез на птичьей пасти не будет плотно прилегать к верхней пластине. Почему? Стены вашего сарая по-прежнему нуждаются в обшивке, и она подойдет и под разрезы птичьего рта, поэтому вам необходимо расширить горизонтальный разрез, нависающий над стенами вашего сарая, по крайней мере, на ½ дюйма или ⅝ дюйма, чтобы учесть обшивку вашей стены.

Нарисуйте еще одну вертикальную линию на расстоянии ½ или ⅝ дюйма от исходной вертикали на стропиле — она должна быть ближе к внешней стороне стропила. Затем продлите горизонтальную линию от вашего первоначального разреза до этой новой линии.

Эта новая вертикальная и горизонтальная линии, которые вы нарисовали, идущие внутрь вашего сарая, — это разрезы, которые вы сделаете — треугольник.

Я использую лобзик, чтобы сделать этот разрез, хотя ручная пила или циркулярная пила тоже подойдут. Если вы используете циркулярную пилу, вы можете сделать надрезы, перевернуть древесину, вырезать с другой стороны, а затем использовать чистовую ручную пилу, чтобы удалить остатки. Или вы можете просто использовать ручную пилу и медленно резать.

См. крупный план разреза «птичья пасть» ниже:

Разметьте и обрежьте другие стропила

Используйте исходные стропила поверх новых в качестве ориентира для распилов.

После того, как вы обрежете все стропила, выровняйте их рядом, чтобы проверить точность. Вы можете подумать, что, поскольку вы использовали исходную пару в качестве шаблона, не будет никаких расхождений, но вы будете удивлены тем, сколько вариаций может произойти!

Дополнительные ступеньки для крыш без коньковой балки

Если вы не используете коньковую балку, вам следует использовать фанерные косынки для усиления соединения на вершине каждого набора стропил. Для сарая 8×10 достаточно одного листа фанеры ⅝ дюйма.

Вы собираетесь вырезать треугольники, которые будут покрывать вершины каждого набора стропил. Эмпирическое правило заключается в том, что косынка должна быть в два раза шире древесины, которую вы используете для своих стропил. Так что примерно 7-8 дюймов в длину для 2×4.

Каждая сторона косынки будет иметь длину 8 дюймов, но только 8 дюймов в высоту. Разложите лист фанеры на козлах. Если смотреть на длинную сторону материала, отмерьте от верхнего края 8 дюймов вниз. Затем проведите линию по ширине фанеры от этой отметки. Используйте циркулярную пилу или лобзик, чтобы сделать разрез.

Теперь у вас есть кусок фанеры размером 8 x 48 дюймов. Используйте этот кусок, чтобы разметить остальную часть фанеры. Теперь вам нужно разрезать меньший кусок на три треугольника. Начиная с одного длинного края, отмечайте точки через каждые 8 ​​дюймов. Теперь сделайте то же самое с другой длинной стороной. Соедините точки, чтобы у вас получилось три треугольника, каждый высотой 8 дюймов и длиной 16 дюймов.

Вырежьте их циркулярной пилой. Используйте готовые косынки в качестве шаблонов, чтобы разметить остальную часть дерева и вырезать соответственно.

Для крепления косынок требуются шурупы для дерева диаметром 1 ⅝ дюйма и строительный клей. Я использую строительный клей Gorilla Heavy Duty, и он отлично работает. Убедитесь, что вы используете перчатки при работе. Помните, что ваши наборы стропил на обоих концах будут иметь только косынки, обращенные внутрь сарая. Все внутренние стропила будут иметь косынки с обеих сторон.

Какое стандартное расстояние между стропилами односкатной крыши?

Расстояние между стропилами стандартной односкатной крыши см. в таблице пролетов стропил.

Стандартного расстояния не существует — оно зависит от размера стропил, которые вы хотите использовать, и от размера пролета вашего сарая. Например, 2×4 класса № 2 с шагом 16 дюймов по центру будут охватывать чуть более 9 футов. Если вы получаете высушенные в печи пиломатериалы премиум-класса, то вы можете получить пролет 10,5 футов с тем же размером пиломатериала и расстоянием между стропилами.

Когда придет время устанавливать стропила, примите во внимание их размер, стоимость и особенно безопасность. Убедитесь, что расстояние между пиломатериалами и стропилами соответствует таблице нагрузок.

Наконец, если вы живете в месте с сильным, мокрым и регулярным снегом, подумайте о своей нагрузке. Обратитесь к таблице тяжелых нагрузок, в которой указаны разные значения размеров пиломатериалов, пролетов и расстояния между стропилами.

Установка стропил на сарае

Установка стропил с коньковым брусом может оказаться непростой задачей, особенно если вы делаете это в одиночку. Посмотрите ниже, чтобы увидеть, как вы можете сделать все это самостоятельно, не ломая себе спину!

Измерение размещения стропил

Отметьте, где вы собираетесь разместить стропила. Если вы делаете 16-дюймовый OC, начните на ¾ дюйма от переднего края вашей верхней пластины, где будет сидеть ваше первое стропило. Оттуда отмерьте 16 дюймов вниз по верхней пластине. Сделайте еще одну отметку. Иди, пока не дойдешь до конца.

Ваше последнее стропило не будет ровно в 16 дюймах, так что два последних стропила, скорее всего, будут ближе остальных, и это нормально. После того, как вы отметили, где будет проходить каждое стропило, пришло время установить верхнюю пластину на соединители ураганных стяжек стропила. Обязательно размещайте их так, чтобы отверстие в выемке было заподлицо с верхней пластиной стен. Их устанавливают так, чтобы они были прибиты к внутренней стороне верхних пластин.

Вы установите их так, чтобы отметка, которую вы сделали на верхних пластинах, находилась в центре выреза разъема. Для этих соединителей требуется 10 структурных винтов SDS. С этими соединителями нельзя использовать старые шурупы.

Для стропил на обоих концах используйте что-то вроде углового соединителя. Обязательно установите эти кронштейны на расстоянии 1 ½ дюйма от внешних краев стены на верхних пластинах. Убедитесь, что они находятся рядом с боковым краем верхних пластин, чтобы они точно совпадали со срезом птичьего рта. Это даст соединителю полную поверхность дерева на стропиле, чтобы вбить гвоздь.

Наконец, вам нужно отметить коньковую балку в тех же местах, что и верхнюю пластину. Я беру коньковый брус и кладу его на верхнюю пластину одной стороны стены, затем отмечаю край конькового бруса точно там, где я отметил верхнюю пластину. Убедитесь, что верхняя пластина и коньковая балка точно выровнены.

Затем я подношу коньковую балку к другой стене, чтобы проверить выравнивание – если метки не совпадают, значит, мне нужно перепроверить свои измерения. Как только я узнаю, что измерения верны, я использую эти соединители коньковых стропил, чтобы соединить стропила с коньковой доской для всех стропил, кроме пар на обоих концах.

Установите эти разъемы там, где вы сделали отметки — это избавит вас от множества хлопот позже, когда вы соберете всю сборку.

Пока не устанавливайте коньковую доску к соединителям стропил на концах конькового бруса – вы сделаете это в конце.

Изготовление раскоса коньковой балки

Прежде чем я установлю первые стропила и коньковую балку, мне нужны распорки для моей коньковой балки поверх обоих концов стен сарая. Я начну с того, что найду центр моего пролета как на передней, так и на задней стенке и сделаю отметки.

Используйте этот калькулятор, чтобы определить длину от вашей коньковой балки до верхней пластины одной стены. Отрежьте один 2 × 4 точно такой же длины, затем отрежьте еще два примерно на четыре дюйма длиннее, чем первый.

Поместите короткие 2×4 между более длинными. Скрутите их вместе. Короткий кусок будет находиться точно в центре одной стены, прямо над верхней пластиной. Вы можете прикрепить его парой шурупов по дереву — он не является постоянным, поэтому он просто должен удерживать коньковую доску.

Проделайте то же самое с противоположной стеной. Когда закончите, возьмите коньковую доску, поставьте ее и проденьте через распорки. Он должен идеально сидеть без каких-либо выступов. Если нет, то перепроверьте свои измерения.

Прикрепление средних стропил

Прикрепление остальных стропил требует, чтобы вы просто выровняли стропила в уже установленных соединителях. Если вы измерили правильно, это самая простая часть. Я бы посоветовал вам установить стропила попарно. Если делать только одну сторону, до упора вниз, то коньковая доска может расшататься или деформироваться от всех ударов молотком в одном направлении.

Прикрепите торцевые стропила

Снимите скобы, которые вы сделали для коньковой доски. После того, как вы ушли с дороги, вы можете продолжить и установить разъемы на коньковой доске. Вы будете использовать тот же тип соединителей, что и на других стропилах, за исключением того, что вы отрежете одно крыло — то, которое находится на внешней стороне сарая.

Установите соединитель, используя винты Simpson № 9 1-1/2 дюйма для конструкционного соединителя. Теперь вы можете установить стропила в соединители. Он должен быть на одном уровне с внешним краем верхней пластины.
