Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед или шатровой крышей и какой ей подходит больше всего.

• Подходит большое количество типов кровельного материала;
• Простота конструкции позволяет сделать данную крышу своими руками;
• Возможность разместить второй (мансардный, чердачный) этаж;
• Простота укладки кровли на данную конструкцию.

Подготовительный этап

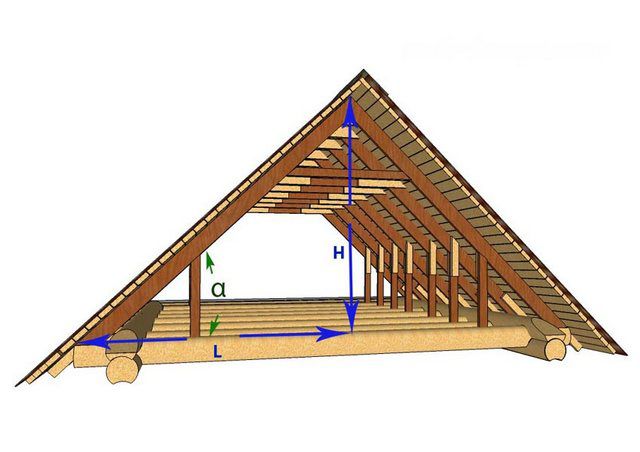

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м. , и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

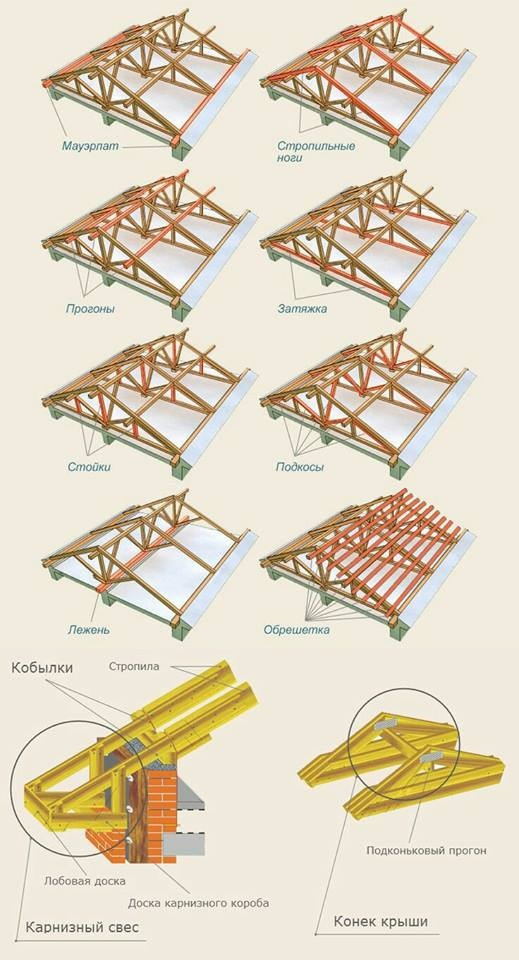

Двускатная крыша своими руками — элементы стропильной системы

• Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая . В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы .

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

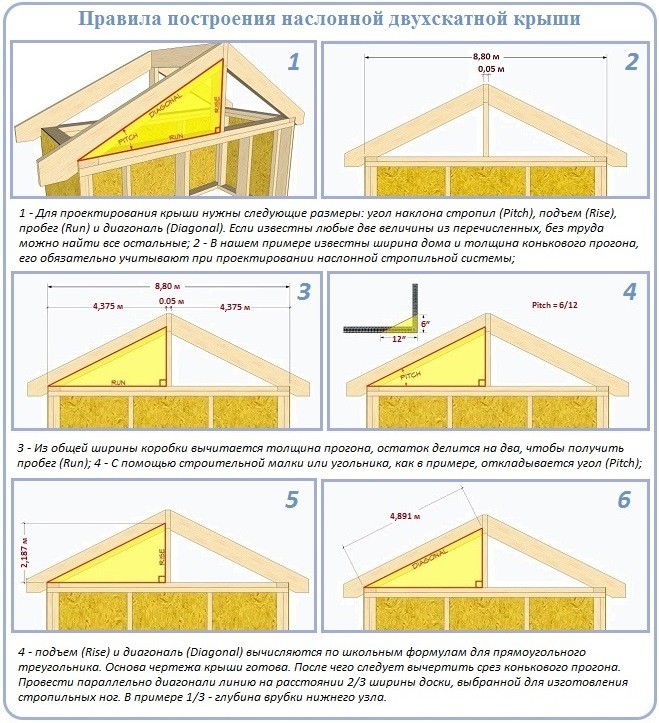

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

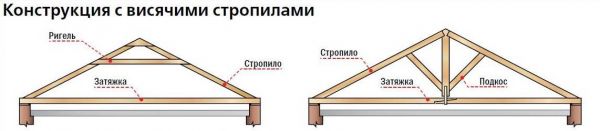

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Если вы строите свой дом и уже дошли до стадии возведения кровли, то из нашей статьи вы можете узнать, как сделать это своими руками. Крыша — важнейший элемент любой жилой конструкции, поэтому ей следует уделить особое внимание. От качества кровли зависит не только комфорт в доме в плане температуры, а и общая сохранность постройки. Итак, разберём пошаговую инструкцию по сооружению этого узла дома.

Подготовка и расчёты

Важно понимать, что крыша дома — это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки. Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.

В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.

Мауэрлат — это фактически несущий брус, который устанавливается на верхушке возведённых стен и играет роль опоры для всей конструкции крыши. Для мауэрлата выбираем брус сечением 100×100 мм или 150×150 мм, в зависимости от размера каркаса и его будущего веса.

Монтаж мауэрлата можно производить несколькими способами. Наиболее распространённый из них заключается в креплении бруса непосредственно к верхней части стены. Для этого в стену крепятся металлические шпильки, а в брусе делаются отверстия для крепления. Под мауэрлат укладывается слой изоляционного материала, после чего брус «надевается» на шпильки и фиксируется болтами. Если стена широкая — брус можно обложить кирпичом, что придаст основе для крыши большей прочности.

Также можно зафиксировать мауэрлат с помощью бетонной замазки, но лучшим вариантом будет всё же фиксация бруса на специальных шпильках. Впрочем, для большей прочности можно использовать сразу несколько вариантов установки.

Двускатная крыша дома своими руками делается строго пошагово. После монтажа мауэрлата переходим к сбору и установке стропильной системы. У нашего варианта крыши эта конструкция представляет собой А-образный элемент, работающий по принципу распора. Следует предусмотреть нагрузки, поэтому перед установкой системы необходимо укрепить противоположные стены. Для этого используется брус (сечение можно подобрать аналогичное с мауэрлатом), который крепится на уровне потолочных балок.

Кстати, потолочные балки укладываются перед установкой стропил. Крепление балок производится с помощью уголков. Шаг установки потолочных балок зависит от технических особенностей вашего дома, но не должен составлять меньше 30 см. Фиксируйте балки надёжно и постоянно проверяйте прочность конструкции.

Если есть возможность поднять довольно тяжёлый груз на уровень крыши, сборку системы можно проводить на земле. В ином случае система собирается на потолочных перекрытиях. Берём необходимые для стропильных ног брусы и формируем треугольную конструкцию, соединяя детали гвоздями. Треугольник устанавливается стропилами на мауэрлат. Будьте внимательными и обязательно учитывайте желаемую высоту крыши сразу, чтобы в дальнейшем не пришлось переделывать треугольники. Не забывайте проверять вертикаль установки при помощи уровня и надёжно фиксируйте конструкции во избежание перекосов. Временно можно использовать дополнительный крепёж в виде прибитых досок, которые в конце работ можно легко демонтировать.

Важно : В первую очередь устанавливаем боковые конструкции с каждой стороны дома.

Жёстко крепим стропильную ногу к мауэрлату. Для этого используем металлические накладки. У вас должна получиться надёжно закреплённая треугольная конструкция, которая будет выступать своеобразным «шаблоном» для продолжения работы. Учитывая размеры бруса и угол наклона стропил, собираем новые треугольники и поочерёдно устанавливаем их на мауэерлат. Количество и шаг стропил зависит от размера крыши.

Боковые стороны треугольника укрепляем поперечными досками (прибиваем их по центру каждой из сторон) и устанавливаем стойки на лежни. Они будут играть роль дополнительной опоры и будут препятствовать деформации крыши. К верхней части всей системы крепим коньковой прогон.

Этот элемент представляет собой фронтальную «стену» крыши, продолжающую существующую стену дома. Чтобы крыша дома двухскатная своими руками выглядела красиво и была прочной, необходимо строго выдержать вертикальные уровни фронтонов и, соответственно, стропильной системы. Также важно обеспечить надёжную фиксацию, поскольку крыша будет подвергаться воздействию атмосферных осадков и ветра, что может привести к перекосам. Также следует учитывать вес будущего кровельного покрытия, поэтому пренебрегать вниманием к надёжности крепления нельзя ни в коем случае.

Фронтон выглядит как треугольная конструкция, собирать которую можно как на земле, так и непосредственно уже в месте работ. Вы можете предусмотреть наличие у фронтона окна. Снизу фронтон крепится к мауэрлату, а сверху к коньковому прогону. Зашить фронтон можно как на этом этапе, так и на любых последующих. Как правило для этого используются доски 50×100 мм или 50×150 мм. Монтировать доски можно как вертикально, так и горизонтально — на ваш выбор.

Внутреннюю сторону фронтона обязательно необходимо утеплить и покрыть изоляционным слоем. Можно использовать материалы и технологию, которые мы опишем в следующем разделе. Что касается внешней стороны фронтона, можно оставить его как есть, а можно обшить сайдингом, что придаст вашей крыше красивого вида.

Обрешетка и утепление

Чтобы крыша двухскатная своими руками была надёжной, обязательно утеплите её. В роли утеплителя можно использовать различные материалы, например, очень популярную минеральную вату или другие варианты на её основе. Обязательно следует предусмотреть наличие паро- и гидроизоляционного слоя.

Гидроизоляционный слой укладываем непосредственно на стропила и фиксируем его. Далее прокладываем маты из теплоизоляционного материала, располагая их между стропил с надёжной фиксацией. Далее укладываем слой пароизоляции, который располагаем с внутренней стороны кровли. Соединения слоёв фиксируем при помощи специальной клейкой ленты. Поверх изоляционного материала можно сразу смонтировать отделочный слой, а можно отложить этот этап на потом.

Теперь переходим к обрешетке. Вдоль существующих стропил укладываем брус — контробрешетку. В задачу этого элемента входит создание зазора между кровельным материалом и изоляцией. Это помогает отводу влаги, образующейся в результате конвекции тёплого воздуха от потолка и чердака.

Далее монтируем непосредственную обрешетку. Здесь уже всё зависит от того, какой именно кровельный материал вы собираетесь выбрать. Например, для черепицы шаг обрешетки должен быть около 50 мм, а для шифера или широкой плитки — от 100-150 мм. Другими словами, нужно обязательно учитывать размеры и вес будущего кровельного материала. В некоторых случаях можно делать вообще сплошную обрешетку. Кстати, такой вариант считается универсальным, то есть подходящим для любых видов покрытия. Но это значительно увеличивает расход строительного материала и сам вес всей крыши.

Технология монтажа отличается в зависимости от вида покрытия. Например, при монтаже битумной черепицы следует в первую очередь уложить на обрешетку подкладочный ковёр с нахлёстом слоёв примерно в 150 мм и надёжно его зафиксировать. Ковёр может укладываться как вдоль, так и поперёк существующей обрешетки, главное — надёжно его зафиксировать.

Далее производим монтаж карнизов, если они у вас предусмотрены проектом. Карнизная планка крепится непосредственно на подкладку и фиксируется гвоздями или саморезами. Не забудьте вмонтировать в карниз специальные кронштейны для установки водосточной системы. После этого прикрепите к торцам крыши торцевые планки и переходите к укладке плитки.

Начинаем укладку с центра карнизного свеса, в обоих направлениях к краям, продвигаясь слой за слоем к вершине кровли. На плитке есть клеящий слой, защищённый плёнкой — срываем его и клеем каждую плитку к подкладке. Фиксируем гвоздями в четырёх местах. Далее повторяем процедуру с каждой следующей плиткой. На торцах выступающие края плитки необходимо аккуратной обрезать и отшлифовать края. Не забудьте сделать кровельные проходки — специальные отверстия для, например, антенны или дымовой трубы. Для этого плитка просверливается в необходимом месте, а отверстие укрепляется резиной по краям.

На конёк кровли монтируется специальная коньковая плитка подходящей формы. Здесь необходимо делать укладку внахлёст примерно на 5 мм, чтобы избежать попадание дождевой воды под материал. Монтаж кровли с использованием других материалов проводится примерно аналогично, с учётом определённых нюансов для каждого из вариантов покрытия.

Ваша двускатная крыша своими руками готова. Теперь можно переходить к внутренней отделке чердака и работам по покрытию древесины лаком, краской или другими подходящими материалами. Как идите, ничего сложного в этом процессе нет: вам понадобятся необходимые материалы, несколько помощников, инструменты и 2-3 дня на работу.

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

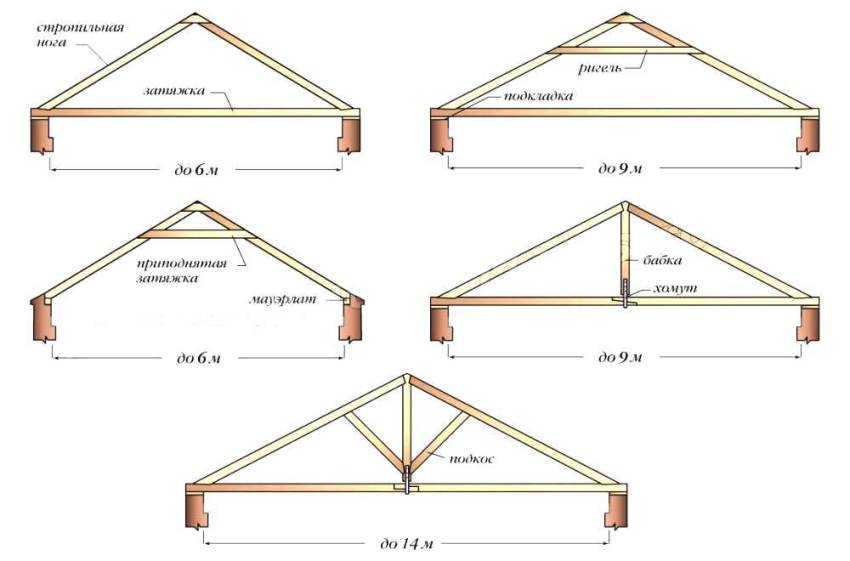

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при . В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни, нагрузка от подстропильных балок передается на лежни через стойки.

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Двускатная стропильная система выбирается многими собственниками жилых строений. Это обусловлено ее высокой практичностью и легкостью создания. Если тщательно изучить устройство стропильной системы двухскатной крыши, то процесс ее формирования может выполняться своими руками. Полученная конструкция отличается высокой надежностью и прочностью, а также гарантирует прекрасную защиту строения от холода и осадков.

Основные элементы системы

Конструкция стропильной системы двухскатной крыши считается несложной. Она состоит из разнообразных элементов, сделанных из деревянных элементов, обладающих разной длиной, конфигурацией и сечением. К основным узлам относится:

• Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.
• Стропильные ноги. Создаются из бруса, обладающего в разрезе габаритами 15х10 или 15х5 см. При их грамотном соединении формируется контур кровли, имеющий форму треугольника. Он должен быть прочным и надежным, чтобы выдерживать серьезные нагрузки от осадков и ветра. Стропильные ноги надо крепить на расстоянии друг от друга примерно в 1 м.
• Лежень. Создается из квадратного деревянного бруса, сечение которого равно . Он укладывается по горизонтали на несущую стену, находящуюся внутри строения. За счет него равномерно распределяется нагрузка, идущая от стоек кровли.
• Затяжка. Этот элемент применяется, если выбирается висячая конструкция. Он устанавливается сверху полученного треугольника из стропильных ног, что обеспечивает его устойчивость.
• Стойки. Для их создания используется квадратный брус. Они располагаются в вертикальном положении. На них приходится нагрузка от конька, после чего она передается несущей стене, находящейся внутри строения.

• Подкосы. Монтаж этих элементов необходим, чтобы получить специальный передаточный элемент, располагающийся между стропильными ногами и разными несущими деталями. За счет надежного их соединения с затяжкой, гарантируется создание крепкой конструкции.
• Обрешетка. Собирается из брусков или досок. Устанавливается перпендикулярно ногам стропил. Она обеспечивает передачу тяжести от кровли крыши ногам стропил. Желательно для создания этого элемента пользоваться обрезными досками. Если планируется создавать на крыше покрытие из мягких кровельных материалов, например, битумной черепицы, то непременно обрешетка должна быть сплошной.
• Конек. Он представлен самым верхним элементом всей крыши. За счет него соединяются два ее ската. Его сборка осуществляется за счет соединения ног стропил вверху крыши. Располагается обязательно в горизонтальном положении.
• Свес крыши. Он выступает от каждой стены строения примерно на 40 см. Монтаж его обусловлен необходимостью защитить стены от потоков воды в результате осадков.
• Кобылки. Обеспечивают возможность создания свеса крыши. Используются исключительно в ситуации, когда применяются короткие стропильные ноги, поэтому они удлиняются кобылками.

Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток.

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Виды конструкций

Правила и особенности монтажа данной конструкции зависят от выбранной разновидности.

Виды стропильной системы двухскатной крыши:




Все варианты обладают своими особенностями, поэтому предварительно оцениваются их характеристики. Если планируется монтаж стропильной системы двухскатной крыши своими руками, то выбирается простая симметричная конструкция.

Важно! Основой для получения идеального результата являются грамотные расчеты, причем если они будут неправильными, то крыша не будет надежной и долговечной, а также будет опасно проживать в таком доме.

Как выбрать материал для создания системы?

При выборе материала учитываются правила:

• стропила создаются исключительно из качественной древесины, на которой отсутствуют какие-либо гнилые участки, повреждения, сучки или иные недостатки;
• для формирования обрешетки приобретаются обрезные доски;
• вся древесина должна быть хорошо обработана антисептиками и антипиренами.

Важно! Допускается наличие сучков, но их длина не может быть больше, чем 1/3 толщины используемого бруса.

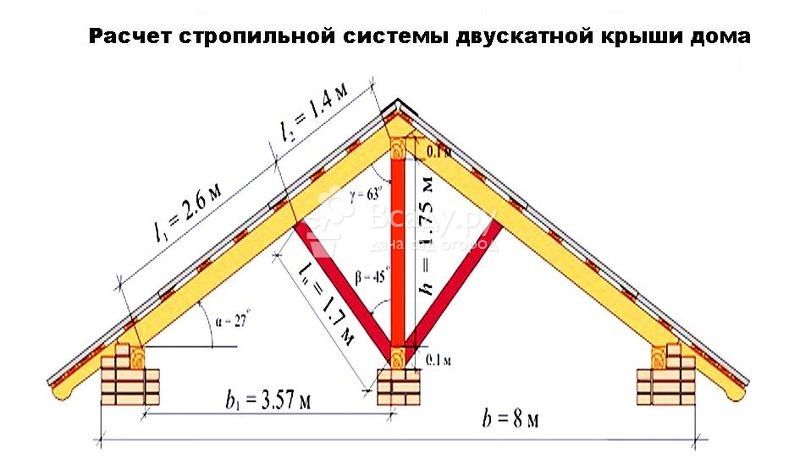

Правила расчета

Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

• Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
• Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, или металлочерепицы варьируется от 20 до 45 градусов.
• Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
• Определение . Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
• Определение . Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
• Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: .


Виды стропил

Перед непосредственными работами по созданию двускатной крыши своими руками следует сделать специальный план, в котором будет содержаться чертеж и раскладка всей конструкции. При этом учитывается, какие стропила будут применяться, так как могут использоваться виды:

• . Подходят для небольших строений. Их установка заключается в фиксации ноги к несущей стене сооружения, а также к коньковому прогону. Особенностью использования этих элементов является то, что на стропильные ноги воздействует распирающее усилие, а для снижения этого влияния используются затяжки. Они могут быть сделаны из древесины или металла.
• Наслонные. Подходят для крыши, обладающей любой формой и размерами. Наслонная конструкция используется совместно со стойками и лежнем. Лежень укладывается параллельно закрепленному мауэрлату, поэтому на него переходит определенная часть нагрузки. Это позволяет приклонить друг к другу ноги стропил, которые дополнительно поддерживаются стойкой.
• Комбинированные. Они применяются при использовании необычных конфигураций двускатных крыш.

После определения основных параметров конструкции, начинается расчет нужного количества материала. Далее можно приступать к непосредственному созданию стропильной системы.


Монтаж конструкции

Стропильная система двухскатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущей контракции должна быть четкой и правильно рассчитанной. Для этого рекомендуется пользоваться специальными компьютерными программами.

Важно! При наличии денежных средств допускается обратиться в специализированные строительные компании для правильного расчета.

Монтаж стропильной системы двускатной крыши делится на последовательные этапы:

• К стенам строения . Его монтаж производится по всей их длине. Если дом сделан из бревна, то мауэрлат выступает в качестве его верхнего венца. Если для строения выбран ячеистый бетон или кирпич, то монтируется он сверху несущей стены по всей ее длине. Требуется сращивать мауэрлат, для чего брусья запиливаются под прямым углом и соединяются болтами. Крепиться он может со смещением на сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используется рубероид.

• Создание стропильных ферм. Для этого допускается на крыше заняться установкой брусьев или сформировать конструкцию на земле, после чего она поднимается на крышу. Часто выбирается второй вариант, так как на крыше дома выполнять работы затруднительно. Но для поднятия сделанной конструкции придется пользоваться спецтехникой. Перед соединением ног стропил проверяется правильность их размеров и расположения.

• . Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы делаются снизу ног специальные запилы. Процесс начинается с торцов крыши, располагающихся противоположно друг к другу. Для получения идеального результата при установке элементов применяются временные крепежи. Между зафиксированными парами натягивается веревка, делающая монтаж последующих элементов упрощенным. Монтируются все стропильные ноги, причем проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются вырубкой и скобами. Допускается удлинять стропильные ноги при необходимости.

• Установка конька. Он создается с помощью грамотного соединения сверху всех стропильных ног. Для его формирования применяются разные методы, причем допускается для этого пользоваться опорным брусом или можно работать без него. Если используется брус, то допускается накладывать конек на него или применять метод врубки.

• Стропильная система считается сделанной, но чтобы она была прочной и надежной, требуется капитально закрепить все элементы, поэтому устраняются все временные крепежи, на место которых применяются качественные изделия для фиксации всех частей системы.
• Монтаж обрешетки. Данная конструкция предназначается для легкого перемещения по крыше, а также служит основанием для укладки кровли. Ее вид и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбирается мягкая кровля. имеет расстояние между досками в пределах 35 см. Для или шифер этот параметр равен 44 см.


Проектируя любое жилое строение, архитекторы особое внимание уделяют крыше, так как она выполняет не одну, а сразу несколько функций, в зависимости от ее конструктивных особенностей. Нужно сказать, что далеко не всех будущих домовладельцев удовлетворяет обычная двухскатная крыша, хотя ее можно назвать самой надежной, так как она имеет всего две скатные плоскости и один стык между ними. Многих привлекают более сложные конструкции, которые добавляют строению особую привлекательность и оригинальность. Другие, более практичные домовладельцы, предпочитают мансардные конструкции, которые одновременно способны выполнять роль кровли и второго этажа.

Основой любой крыши является индивидуальная стропильная система, имеющая свои конструктивные особенности. Сделать выбор нужного каркаса крыши будет значительно проще, если заранее разобраться какие же виды и схемы стропильных систем используются в строительной практике. После получения подобной информации станет более понятно, насколько сложны такие конструкции в монтаже. Особенно это важно знать, если каркас для крыши предполагается возводить самостоятельно.

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.

Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

• Количество осадков в разные периоды года.
• Направление и средняя скорость ветра в местности, где будет возводиться постройка.
• Планы по применению пространства под крышей – обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
• Разновидность планируемого материала кровельного покрытия.
• Финансовые возможности домовладельца.

Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.

Если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.

В зависимости от выбранного вида стропильной системы, используемые элементы конструкции могут значительно разниться, однако, существуют детали, которые присутствуют и в простых, и в сложных системах крыш.

К основным элементам стропильной системы скатной крыши относятся:

• Стропильные ноги, формирующие скаты кровли.
• — деревянный брус, закрепляемый на стенах дома и служащий для фиксации на нем нижней части стропильных ног.

• Конек — это стык каркасов двух скатов. Он обычно является самой высокой горизонтальной линией крыши и служит опорой, на которой закрепляются стропила. Конек может быть сформирован стропилами, скрепленными между собой под определенным углом или же зафиксированными на коньковой доске (прогоне).
• Обрешетка — это рейки или брус, монтируемые на стропила с определенным шагом и служащие основой для настила выбранного кровельного материала.
• Подпорные элементы, куда можно отнеси лежни, прогоны, стойки, подкосы, стяжки и другие детали, служат для повышения жесткости стропильных ног, поддержки конька, связывания отдельных деталей в общую конструкцию.

Кроме упомянутых деталей конструкции, в нее могут быть включены и другие элементы, функции которых направлены на упрочнение системы и оптимальное распределение нагрузок крыши на стены строения.

Стропильная система подразделяется по нескольким категориям в зависимости от разных особенностей своей конструкции.

Прежде чем перейти к рассмотрению разных видов крыш, стоит разобраться, каким может быть чердачное пространство, так как многие собственники с успехом используют его в качестве хозяйственных и полноценных жилых помещений.

Конструкцию скатных крыш можно разделить на бесчердачные и чердачные. Первый вариант называется именно так оттого, что пространство под крышей имеет небольшую высоту и используется только в качестве утепляющей сверху помещения здания воздушной прослойки. К таким системам обычно относится или же имеющая несколько скатов, но расположенных под очень незначительным углом.

Чердачная конструкция, имеющая достаточно большую высоту конька, может использоваться по-разному, быть утепленной и неутепленной. К таким вариантам можно отнести мансардный или же двухскатный вариант. Если выбирается кровля с высоким коньком, то в обязательном порядке необходимо учитывать ветровые нагрузки в регионе, где выстроен дом.

Чтобы определить оптимальный наклон скатов крыши будущего жилого строения, в первую очередь нужно присмотреться к уже выстроенным малоэтажным соседским домам. Если они стоят уже не один год и стойко выдерживают ветровые нагрузки, то их конструкцию смело можно брать за основу. В том же случае, когда владельцами поставлена цель создать эксклюзивный оригинальный проект, непохожий на стоящие рядом постройки, необходимо ознакомиться с конструктивными и эксплуатационными особенностями различных стропильных систем и произвести соответствующие расчеты.

Следует учитывать, что от того, насколько велик уклон скатов крыши, зависит изменение касательных и нормальных значений силы ветра — чем круче угол наклона, тем большее значение имеют нормальные силы и меньше касательные. Если крыша пологая, то на конструкцию больше влияет касательная нагрузка ветра, так как увеличивается подъемная сила с подветренной стороны и уменьшается с наветренной.

Зимняя снеговая нагрузка тоже должна быть учтена при проектировании кровли. Обычно этот фактор рассматривается в комплексе с ветровой нагрузкой, так как с наветренной стороны снеговая нагрузка будет гораздо ниже, чем с подветренного ската. Кроме этого, на скатах существуют места, где обязательно будет собираться снег, давая большую нагрузку на эту область, поэтому ее следует укрепить дополнительными стропилами.

Уклон скатов крыш может варьироваться от 10 до 60 градусов, и он должен быть выбран не только с учетом консолидированной внешней нагрузки, но и в зависимости от кровельного покрытия, которое планируется использовать. Этот фактор учитывается потому, что кровельные материалы различаются по своей массе, для их закрепления требуется различное количество элементов стропильной системы, а значит, будет разниться и нагрузка на стены дома, и насколько она будет большой, тоже зависит от угла уклона крыши. Немаловажное значение имеют и особенности каждого покрытия по сопротивляемости проникновению влаги – многим кровельным материалам в любом случае необходимо тот или иной уклон для обеспечения свободного схода ливневой воды или тающего снега. Кроме этого, выбирая уклон крыши, нужно заранее продумать то, как будет осуществляться процесс очистки и ремонтных работ на кровле.

Планируя тот или иной угол скатов крыши нужно знать, чем меньше стыков между листами покрытия, и чем они герметичнее, тем меньше можно делать уклон ската, конечно, если не предполагается устроить в чердачном пространстве жилое или хозяйственное помещение.

Если же для покрытия кровли используется материал, состоящий из небольших элементов, например, керамическая черепица, то уклон скатов нужно делать достаточно крутым, чтобы вода никогда не задерживалась на поверхности.

Учитывая вес кровельного материала, нужно знать – чем тяжелее покрытие, тем угол скатов должен быть больше, так как в этом случае нагрузка правильно распределится на стропильную систему и несущие стены.

Для покрытия крыши могут быть использованы следующие материалы: или профильный лист, оцинкованная сталь, волнистые асбестобетонные и битумно-волокнистые листы, цементная и керамическая черепица, рубероид, мягкая кровля и другие кровельные материалы. Ниже на иллюстрации показаны допустимые углы крутизны скатов для различных типов кровельных покрытий.

В первую очередь стоит рассмотреть базовые виды стропильных систем относительно расположения стен дома, которые применяются во всех конструкциях крыш. Базовые варианты разделяют на наслонную, висячую, а также комбинированную, то есть включающую в свою конструкцию элементы и первого, и второго типа систем.

крепления для стропил

В постройках, где предусмотрены внутренние несущие стены, чаще устанавливается наслонная стропильная система. Монтировать ее гораздо проще, чем висячую, так как внутренние несущие стены обеспечивают для ее элементов надежную опору, а кроме того, для этой конструкции потребуется меньшее количество материалов.

Для стропил в этой системе определяющей опорной точкой является коньковая доска, на которой они и закрепляются. Безраспорный вид наслонной системы может быть обустроен в трех вариантах:

• В первом варианте верхняя сторона стропил фиксируется на коньковой опоре, называемой скользящей, а нижняя их сторона закрепляется путем врубки к мауэрлату. Дополнительно стропила в нижней части фиксируется к стене с помощью проволоки или скоб.

• Во втором случае стропила в верхней части подрезаются под определенным углом и соединяются между собой при помощи специальных металлических пластин.

Нижний же край стропильных ног крепится к мауэрлату подвижными креплениями.

• В третьем варианте стропила жестко скрепляются в верхней части брусками или обработанными досками, расположенными горизонтально, параллельно друг другу с обеих сторон соединенных под углом стропил, а между ними защемляется коньковый прогон.

В нижней части для закрепления стропил, так же, как и в предыдущем случае, применяются скользящие крепления.

Необходимо пояснить, почему для фиксации стропил на мауэрлате часто используются именно скользящие крепления. Дело в том, что они способны избавить несущие стены от излишнего напряжения, так как стропила не зафиксированы жестко, и при усадке строения они имеют возможность сдвигаться, не деформируя при этом общей конструкции кровельной системы.

Этот вид крепления применяется только в наслонных системах, что также отличает их от висячего варианта.

Однако в некоторых случаях для наслонных стропил применяют распорную систему, в которой нижний конец стропил жестко фиксируется к мауэрлату, а чтобы снять нагрузку со стен в конструкцию встраиваются затяжки и подкосы. Этот вариант и называется комплексным, так как включает в себя элементы наслонной и висячей системы.

Как рассчитать и сделать двускатную крышу своими руками. Как правильно изготовить стропила для двухскатной крыши своими руками, а так же их виды и способы усиления стропильной системы Как установить стропила для двускатной крыши одному

Чтобы самому установить двускатную крышу, достаточно средних навыков выполнения плотницких работ и понимания технологии её изготовления. Во всем этом несложно разобраться. Нужно также привлечь к процессу толкового помощника, потому что многие операции одному человеку выполнить не под силу. Поэтому многие без сомнений берутся за эту работу и успешно с ней справляются.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

• правильный угол наклона;
• длину стропил;
• расстояние между ними;
• способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Как самому сделать двускатную крышу

В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:

1. Стропила — основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
2. Коньковый прогон — также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
3. Стойка — применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
4. Лежень — горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
5. Мауэрлат — опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
6. Обрешётка — настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.

Независимо от типа стропильной системы в ней всегда присутствует несколько основных элементов

Проектирование кровли

В процессе проектирования стропильной системы необходимо оптимально разместить все элементы каркаса, чтобы обеспечить равномерную нагрузку кровли по всей её площади. Основными видами нагрузки являются:

1. Снеговая — возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
2. Ветровая — связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.

Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.

Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.

Фотогалерея: проекты домов с двускатными крышами

Двускатная крыша позволяет устроить небольшое мансардноре помещение на втором этаже Угол наклона двускатной крыши подбирается исходя из интенсивности ветров и средней снеговой нагрузки в районе строительства Несмотря на простоту конструкции, двускатная крыша может являться центральным элементом общего дизайна здания Углы наклона скатов крыши не обязательно должны быть одинаковыми

Расчёт параметров двускатной крыши

Определение основных характеристик крыши необходимо уже на стадии проектирования фундамента для расчёта воздействия общего веса здания на опорное основание.

Расчёт площади

При симметричной двускатной крыше достаточно определить площадь одного ската и удвоить результат.

Высота кровли зависит от выбранного угла наклона ската. Обычно он находится в интервале 30–45 градусов. В первом случае высота будет составлять половину расстояния от проекции конька до оси мауэрлата. Воспользовавшись теоремой Пифагора и проведя вычисления, получаем, что длина ската для строения 10х9 м будет равна 5,05 метра. Площадь ската определяется как 5,05 х 10 = 50,5 квадратных метров. А общая площадь крыши составит 50,5 х 2 = 101 м 2 .

В случаях, когда двускатная крыша имеет неравновесную кровлю, т. е. ось конька смещена от оси здания, площадь каждого ската в отдельности рассчитывается по той же методике и результаты суммируются.

Однако в этом расчёте не учитываются площади свесов кровли. Обычно они составляют 0,5–0,6 метра. Для одного ската площадь свеса составит 0,5 х 5,05 х 2 + 0,5 х 10 = 4,1 + 5 = 9,1 м 2 .

Общая площадь кровли составит 101 + 9,1 х 2 = 119,2 м 2 .

Большинство расчетов стропил делают по теореме Пифагора, сводя конструкцию к набору жёстких фигур — треугольников

Расчёт сечения стропил

Размер сечения стропил зависит от нескольких факторов:

• величины нагрузки на них;
• вида применяемого для стропил материалов: бревно, брус — однородный или клеёный;
• длины стропильной ноги;
• породы древесины;
• расстояния между осями стропильных ног.

Все эти параметры давно просчитаны, и для определения сечения стропильных ног можно воспользоваться приведёнными ниже данными.

Таблица: размер сечения стропил

С увеличением шага установки стропил нагрузка на каждую из них возрастает, что приводит к необходимости увеличения сечения.

Распространённые размеры основных деталей стропильной системы:

Определение угла наклона

Угол наклона ската крыши определяется требованиями её финишного покрытия:

Одной из причин уменьшения угла наклона является желание сделать мансарду или чердачное помещение как можно больше. Это намерение также является поводом к установке ломаной крыши.

Расчёт расстояния между стропилами

Этот параметр зависит от вида финишного покрытия, вернее — его веса. Для самого тяжёлого материала расстояние должно быть минимальным, от 80 сантиметров. В случае применения мягкой кровли, имеющей небольшой вес, расстояние можно увеличить до 150 сантиметров. Расчёт количества стропил и переводов производится таким образом:

1. Длину здания (10 метров) нужно разделить на расстояние между стропилами, предположительно 120 сантиметров: 1000 / 120 = 8,3 (штук). К полученному результату добавляем 1, получается 9,3.
2. Поскольку количество стропил не может быть дробным, результат округляется до целого числа — 9.
3. Окончательно устанавливается расстояние между стропилами: 1000 / 9 = 111 сантиметров.

При таком расстоянии все стропила будут равноудалёнными, и нагрузка от кровли распределится равномерно.

Длину стропил рассчитывают по теореме Пифагора, как уже было показано выше.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс

Фотогалерея: способы крепления мауэрлата на стене

Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами Проволока также устанавливается на этапе кладки стены Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Виды стропильных систем и их монтаж

Выбор конструкции стропильной фермы определяется конфигурацией здания. Если отсутствуют внутренние капитальные перегородки, сооружается висячая стропильная система.

При наличии капитальных перегородок необходимо использовать настильную схему монтажа.

Изготовление стропильных пар

Так называется пара стропильных ног, соединённых в арку с установкой распорного элемента в виде затяжки для навесной системы или ригеля для настильной.

Монтаж стропильных пар производится тремя способами:

1. Сборка производится наверху после установки переводов. На них выполняется настил из тёса, прибитого гвоздями.
2. Формирование стропильных пар выполняется на земле в непосредственной близости от дома. Собираются только заготовки, представляющие собой жёсткую треугольную конструкцию. Подъём изделий производится по готовности стропильных пар для всей системы. Для этого возможно применение грузоподъёмных устройств в виде ручной или приводной лебёдки, что представляет собой определённые неудобства и дополнительные затраты. С другой стороны, сборка на земле гораздо проще и точнее.
3. Сборка кровли непосредственно на месте установки производится подетально.

При любом варианте стропильные ноги монтируются по шаблону, которым является первая ферма. Для более высокой точности сборки детали очередной пары желательно фиксировать их к предыдущей струбцинами.

При сборке стропильных систем на земле все конструкции делаются по шаблону, которым является первая изготовленная ферма. Так монтаж получается более точным

Порядок действий при монтаже стропильной системы

Сборные элементы кровли устанавливаются в следующей последовательности:

1. В первую очередь нужно установить фронтальные стропильные пары и зафиксировать их временными креплениями. Самым важным моментом является вертикальность, которую проверяют отвесом. Такой порядок монтажа возможен, когда все стропильные пары находятся наверху.

   Фронтальные стропильные конструкции устанавливаются в первую очередь

2. Между противоположными фронтальными конструкциями нужно натянуть строительный шнур, чтобы контролировать совпадение опорных поверхностей последующих стропильных пар.
3. Далее производится поочерёдная установка ферм по одной с каждой стороны. Каждая арка тщательно устанавливается на своё место, её расположение в пространстве выверяется во всех плоскостях, а затем монтируются штатные связи с предыдущей стропильной парой.

   Промежуточные фермы монтируются по одной с каждой стороны и связываются штатными перемычками с ранее установленными конструкциями

4. После монтажа последней арки в середине крыши нужно установить все связи по проекту и прикрепить коньковый брус.
5. Соединение деталей рекомендуется производить с использованием металлических пластин — плоских и в виде уголков. Наиболее нагруженные узлы лучше соединять болтами, остальные — саморезами. Гвозди используются только для первоначальной фиксации в процессе монтажа.

   Стропильные ноги крепятся между собой и к мауэрлату при помощи металлических уголков

Крепление деталей стропильной системы

Для надёжного соединения элементов кровельного каркаса используются различные вспомогательные элементы, изготовленные из оцинкованной стали толщиной до 1,5 миллиметра.

Использование дополнительных крепежных изделий обеспечивает прочную сборку стропильной системы

При сборке с применением дополнительных соединителей увеличивается производительность труда и возрастают прочностные характеристики строения.

Для соединения элементов кровли деревянных строений используются специальные крепёжные приспособления. Так, верхний стык стропил часто соединяют с использованием шарнира. Это обусловлено частыми подвижками здания, в том числе сезонными.

Шарнирное соединение позволяет избежать больших напряжений в месте стыка стропил при сезонных подвижках сруба

Для этой же цели на домах из этого материала используются скользящие крепления.

Надежное скользящее соединение стропил с мауэрлатом разгружает этот узел от напряжений при деформациях строения

Видео: быстрое изготовление стропил

Перед установкой обрешётки производится утепление крыши. Для этого:

1. Набивается внутренняя обрешётка со стороны чердака или мансарды.
2. Натягивается пароизоляционная плёнка.
3. Укладывается утеплитель.
4. Настилается влагозащитная плёнка или мембрана с односторонней проницаемостью.

Таким образом, кроме утепления создаётся вентиляционная система подкровельного пространства. Она начинает работать после установки покрытия.

Слой утеплителя удобнее укладывать сгнаружи на внутреннюю обрешётку с пароизоляционным покрытием

В определённых условиях утепление кровли можно выполнить изнутри, это не так удобно, но можно спокойно работать при любых погодных условиях. Формирование кровельного пирога при этом производится в обратном порядке. Каждый слой утеплителя по мере настила нужно укреплять в проёмах между стропилами.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

• доска строганая, устанавливаемая встык или внахлёст;
• вагонка шпунтованная;
• вагонка блок-хаус;
• листовой пластик;
• листовой профилированный или гладкий металл;
• готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

   Подшивка по стропилам производится по нижнему краю стропильной ноги

2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

   При подшивке по стропилам изнутри стропильные балки остаются открытыми

3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

   Для подшивки коробом необходимо изготовить каркас из взаимно-перпендикулярных брусков

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Видео: устройство двускатной крыши своими руками

При современном изобилии строительных материалов и их качестве можно установить двускатную крышу самостоятельно. Экономия средств при этом будет довольно значительной. Но она может обернуться и убытками, если тщательно не продумать каждый свой шаг при строительстве. Успехов вам!

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Стандартная крыша такого типа состоит из следующих элементов:

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы . На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

• брус 100х10 мм и 150х150 мм;
• доски 50х150 мм;
• доски толщиной 30 мм для обрешетки;
• рубероид;
• металлические шпильки;
• электролобзик и ножовка;
• молоток;
• гвозди и саморезы;
• угольник и строительный уровень.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Верхние концы стропил можно скрепить несколькими способами : внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

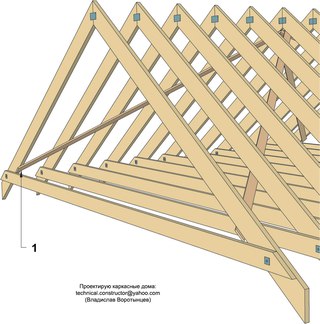

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционны й материал, чтобы защитить стропильную систему от намокания. Гидроизоляционну ю пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

Чтобы самому установить двускатную крышу, достаточно средних навыков выполнения плотницких работ и понимания технологии её изготовления. Во всем этом несложно разобраться. Нужно также привлечь к процессу толкового помощника, потому что многие операции одному человеку выполнить не под силу. Поэтому многие без сомнений берутся за эту работу и успешно с ней справляются.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

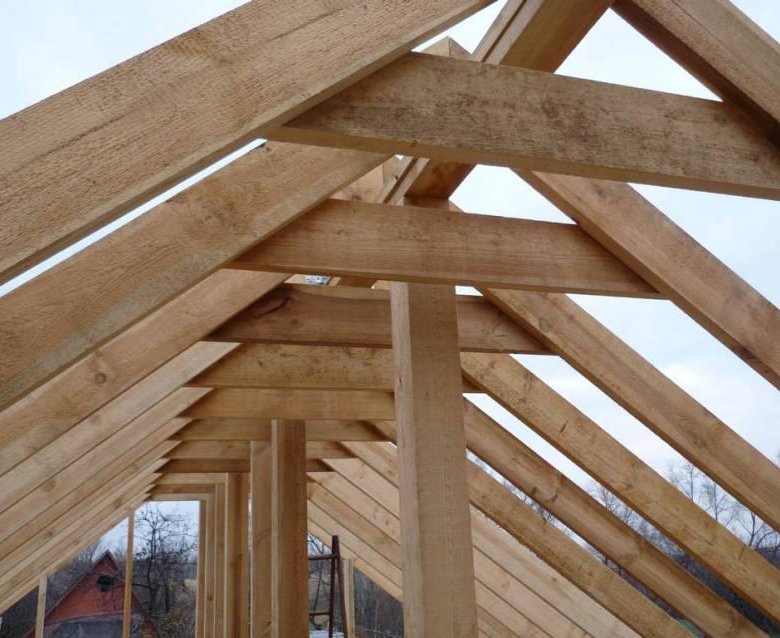

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

• правильный угол наклона;
• длину стропил;
• расстояние между ними;
• способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

Как самому сделать двускатную крышу

В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:

1. Стропила — основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
2. Коньковый прогон — также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
3. Стойка — применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
4. Лежень — горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
5. Мауэрлат — опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
6. Обрешётка — настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.

Проектирование кровли

В процессе проектирования стропильной системы необходимо оптимально разместить все элементы каркаса, чтобы обеспечить равномерную нагрузку кровли по всей её площади. Основными видами нагрузки являются:

1. Снеговая — возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
2. Ветровая — связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.

Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.

Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.

Фотогалерея: проекты домов с двускатными крышами

Двускатная крыша позволяет устроить небольшое мансардноре помещение на втором этаже Угол наклона двускатной крыши подбирается исходя из интенсивности ветров и средней снеговой нагрузки в районе строительства Несмотря на простоту конструкции, двускатная крыша может являться центральным элементом общего дизайна здания Углы наклона скатов крыши не обязательно должны быть одинаковыми

Расчёт параметров двускатной крыши

Определение основных характеристик крыши необходимо уже на стадии проектирования фундамента для расчёта воздействия общего веса здания на опорное основание.

Расчёт площади

При симметричной двускатной крыше достаточно определить площадь одного ската и удвоить результат.

Высота кровли зависит от выбранного угла наклона ската. Обычно он находится в интервале 30–45 градусов. В первом случае высота будет составлять половину расстояния от проекции конька до оси мауэрлата. Воспользовавшись теоремой Пифагора и проведя вычисления, получаем, что длина ската для строения 10х9 м будет равна 5,05 метра. Площадь ската определяется как 5,05 х 10 = 50,5 квадратных метров. А общая площадь крыши составит 50,5 х 2 = 101 м 2 .

В случаях, когда двускатная крыша имеет неравновесную кровлю, т. е. ось конька смещена от оси здания, площадь каждого ската в отдельности рассчитывается по той же методике и результаты суммируются.

Однако в этом расчёте не учитываются площади свесов кровли. Обычно они составляют 0,5–0,6 метра. Для одного ската площадь свеса составит 0,5 х 5,05 х 2 + 0,5 х 10 = 4,1 + 5 = 9,1 м 2 .

Общая площадь кровли составит 101 + 9,1 х 2 = 119,2 м 2 .

Расчёт сечения стропил

Размер сечения стропил зависит от нескольких факторов:

• величины нагрузки на них;
• вида применяемого для стропил материалов: бревно, брус — однородный или клеёный;
• длины стропильной ноги;
• породы древесины;
• расстояния между осями стропильных ног.

Все эти параметры давно просчитаны, и для определения сечения стропильных ног можно воспользоваться приведёнными ниже данными.

Таблица: размер сечения стропил

С увеличением шага установки стропил нагрузка на каждую из них возрастает, что приводит к необходимости увеличения сечения.

Распространённые размеры основных деталей стропильной системы:

Определение угла наклона

Угол наклона ската крыши определяется требованиями её финишного покрытия:

Одной из причин уменьшения угла наклона является желание сделать мансарду или чердачное помещение как можно больше. Это намерение также является поводом к установке ломаной крыши.

Расчёт расстояния между стропилами

Этот параметр зависит от вида финишного покрытия, вернее — его веса. Для самого тяжёлого материала расстояние должно быть минимальным, от 80 сантиметров. В случае применения мягкой кровли, имеющей небольшой вес, расстояние можно увеличить до 150 сантиметров. Расчёт количества стропил и переводов производится таким образом:

1. Длину здания (10 метров) нужно разделить на расстояние между стропилами, предположительно 120 сантиметров: 1000 / 120 = 8,3 (штук). К полученному результату добавляем 1, получается 9,3.
2. Поскольку количество стропил не может быть дробным, результат округляется до целого числа — 9.
3. Окончательно устанавливается расстояние между стропилами: 1000 / 9 = 111 сантиметров.

При таком расстоянии все стропила будут равноудалёнными, и нагрузка от кровли распределится равномерно.

Длину стропил рассчитывают по теореме Пифагора, как уже было показано выше.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс

Фотогалерея: способы крепления мауэрлата на стене

Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами Проволока также устанавливается на этапе кладки стены Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Виды стропильных систем и их монтаж

Выбор конструкции стропильной фермы определяется конфигурацией здания. Если отсутствуют внутренние капитальные перегородки, сооружается висячая стропильная система.

При наличии капитальных перегородок необходимо использовать настильную схему монтажа.

Изготовление стропильных пар

Так называется пара стропильных ног, соединённых в арку с установкой распорного элемента в виде затяжки для навесной системы или ригеля для настильной.

Монтаж стропильных пар производится тремя способами:

1. Сборка производится наверху после установки переводов. На них выполняется настил из тёса, прибитого гвоздями.
2. Формирование стропильных пар выполняется на земле в непосредственной близости от дома. Собираются только заготовки, представляющие собой жёсткую треугольную конструкцию. Подъём изделий производится по готовности стропильных пар для всей системы. Для этого возможно применение грузоподъёмных устройств в виде ручной или приводной лебёдки, что представляет собой определённые неудобства и дополнительные затраты. С другой стороны, сборка на земле гораздо проще и точнее.
3. Сборка кровли непосредственно на месте установки производится подетально.

При любом варианте стропильные ноги монтируются по шаблону, которым является первая ферма. Для более высокой точности сборки детали очередной пары желательно фиксировать их к предыдущей струбцинами.

Порядок действий при монтаже стропильной системы

Сборные элементы кровли устанавливаются в следующей последовательности:

Крепление деталей стропильной системы

Для надёжного соединения элементов кровельного каркаса используются различные вспомогательные элементы, изготовленные из оцинкованной стали толщиной до 1,5 миллиметра.

При сборке с применением дополнительных соединителей увеличивается производительность труда и возрастают прочностные характеристики строения.

Для соединения элементов кровли деревянных строений используются специальные крепёжные приспособления. Так, верхний стык стропил часто соединяют с использованием шарнира. Это обусловлено частыми подвижками здания, в том числе сезонными.

Для этой же цели на домах из этого материала используются скользящие крепления.

Видео: быстрое изготовление стропил

Перед установкой обрешётки производится утепление крыши. Для этого:

1. Набивается внутренняя обрешётка со стороны чердака или мансарды.
2. Натягивается пароизоляционная плёнка.
3. Укладывается утеплитель.
4. Настилается влагозащитная плёнка или мембрана с односторонней проницаемостью.

Таким образом, кроме утепления создаётся вентиляционная система подкровельного пространства. Она начинает работать после установки покрытия.

В определённых условиях утепление кровли можно выполнить изнутри, это не так удобно, но можно спокойно работать при любых погодных условиях. Формирование кровельного пирога при этом производится в обратном порядке. Каждый слой утеплителя по мере настила нужно укреплять в проёмах между стропилами.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

• доска строганая, устанавливаемая встык или внахлёст;
• вагонка шпунтованная;
• вагонка блок-хаус;
• листовой пластик;
• листовой профилированный или гладкий металл;
• готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

Видео: устройство двускатной крыши своими руками

При современном изобилии строительных материалов и их качестве можно установить двускатную крышу самостоятельно. Экономия средств при этом будет довольно значительной. Но она может обернуться и убытками, если тщательно не продумать каждый свой шаг при строительстве. Успехов вам!

Стропила служат основой всей кровельной конструкции, а их монтаж — одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Стропильная система: правила расчета и разработки

Стропильная система — несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% — плоская кровля;
   • более 10% — скатная кровля.
2. Нагрузки на крышу:
   • постоянные — общий вес всех элементов «кровельного пирога»;
   • временные — давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
   • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m , где Sg — вес снега на 1 м2, m -расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток — со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой — снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части — на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет — висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра — пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши — конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

• основание постройки квадратной формы;
• в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями — стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель — балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

1. Монтаж П-образной конструкции — опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции — балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
• при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем — 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

Установка стропил: видео

Способы соединения элементов стропильной конструкции: видео

В строительстве своего дома мечты вы уже на финишной прямой, и пришло время разобраться с премудростями стропильной системы? Скажем так: вас ожидают приятные заботы: расчет угла, веса и запаса прочности стропил, договор со знакомым мастером или компанией, или же заготовка всего необходимого инструментария для самостоятельной плотницкой работы.

А, чтобы завтра все эти заботы не стали головной болью и вы не переживали о том, правильно ли делается тот или иной узел, мы и подготовили для вас эту статью. Итак, давайте разберемся, как сделать качественные стропила для двускатной крыши своими руками так, чтобы было не хуже покупных.

• Кратких сроков изготовления.
• Технологической точности всех деталей.
• Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

• Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
• Задержка с поставкой (особенно в сезон).
• Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

• Мауэрлат.
• Вертикальные стойки.
• Ригели.
• Стропильные ноги.
• Распорки.
• Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Как составить проект будущей крыши?

Действует в строительстве крыш золотое правило – семь раз отмерять, и лишь раз отрезать. И в первую очередь вам важно понять, что у каждой стропильной ноги свое индивидуальное расположение. А потому сначала обязательно составьте подробный проект, и лучше в специальной программе. Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой.

Важно максимально точно определить угол наклона стропил и под каким углом им нужно делать срезы. А о том, как сделать все эти стропила для двускатной крыши самостоятельно, не беспокойтесь: вам все лишь понадобится обычный станок.

Определяем угол наклона крыши: рассчитываем нагрузки

Угол наклона двускатной крыши делают от 5° до 90°. Но самый проверенный и стандартный вариант – 35°-40°, где наиболее рационально распределяются нагрузки и расходуются строительные материалы.

Прямые скаты строят тогда, когда под крышей в будущем будет находиться только нежилой чердак, главная функция которого – вентиляция и регулирование теплообмена. А вот когда подкровельное пространство планируется жилым, мансардным, изначально планируют так называемую ломаную двускатную крышу. Ее отличие в том, что скаты посередине имеют как бы излом, который меняет их угол на более крутой. И для обустройства мансарды, и для защиты всего дома от непогоды такая конструкция вполне подходит.

Обратите внимание, что под большинство кровельных материалов подходит только угол наклона более 45°.

Постоянные и переменные нагрузки на крышу

От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:

Показатели стропил на прогиб

Даже крепкие на вид стропила могут не подойти для строительства крыши жилого дома из-за того, что у них недостаточны показатели на прогиб. Существуют отдельные пункты в разделе СНиПов, которые называются «Нагрузки и воздействия».

А самый простой способ увеличить прочность стропил на прогиб – сделать больше сечение. Немного сложнее – усилить специально балкой, выводя ее край на подкос.

Усилительные элементы для стропил

Чем больше стоек, подкосов и схваток – тем больше у всей стропильной системы стойкости и стабильности.

Если у вас есть подозрения или даже точный подсчет, что простая конструкция крыши не выдержит будущие нагрузки, сделайте для нее дополнительные элементы усиления. Такая профилактика никогда не повредит, зато избавит от многих проблем. Заметим, что особенно обидно, когда проваливается крыша гаража – прямо на автомобиль. Да и для жилого дома такие проблемы – не в радость.

Усиливают жесткость стропильной конструкции подкосы, дополнительные прогоны и опорные стойки. Подкосы призваны уменьшать пролет стропильных ног. Угол их наклона к горизонтали обычно составляет не менее 45°.

А прогон – это горизонтальная балка, которая располагается параллельно коньку и закрепляется на вертикальных стойках. Подробнее на видео:

Определяем тип крыши: холодная или теплая?

А теперь о понятии чердака. Если вы строите крышу бани или небольшого хозяйского помещения, ее можно делать по самой упрощенной технологии – поставили стропила, соединили в коньке и накрыли листами рубероида. А вот для крыши жилого дома, где важна вентиляции, таким принципом не обойтись. Здесь уже будут минимум три уровня:

1. Верхний или первый уровень стропил – около 200 мм.
2. Средний всегда равняется по высоте вспомогательных стропил.
3. Третий – уже на обрез стены.

Так удобно укладывать утеплитель, ведь крыша жилого дома отличается тем, что вверх поднимается тепло и при отсутствии теплоизоляции кровельное покрытие постоянно нагревается.

Итог: зимой снег подтаивает и сползает вниз, замерзая и накапливаясь еще больше у холодного карниза. Проблем от этого немало: и длинные опасные сосульки, и забитая водосточная система, и постепенное разрушение всей кровли. Решайте сами!

Определяем тип стропильной системы: наслонная или висячая?

Итак, а теперь самое время продумать опорные основания для будущих стропил, которые также необходимо заранее подготовить и от которых будут зависеть многие параметры самой крыши. Так, стропила делят на наслонные, висячие и гибридные.

Висячие стропила обычно – удел небольших и легких крыш, расстояние между опорами которых не превышает 6 метров. А вот в зданиях с несущей средней стеной или дополнительными опорами для крепости крыши устраивают наслонные стропила. Или же вот такой комбинированный вариант:

Еще одно отличие в том, что висячая стропильная система заставляет работать мауэрлат на сжатие, а наслонная – на срез. Но главная задача и наслонных, и висячих стропил – максимально равномерно передать нагрузки всей крыши на стены и фундамент.

Подбираем материал для стропил

Итак, если вы определились с будущими нагрузками, самое время подобрать подходящий материал. В качестве его для изготовления стропил обычно используются:

• Древесина. Массив, доски или клееный брус.
• Облегченный металлический профиль. Речь идет о профилях из оцинкованной стали.
• Черный металл. Это двутавры и стальные швеллера.
• Тяжелые железобетонные конструкции для промышленного строительства.

Сухая доска: экономичный вариант

Если на стропильную систему большие нагрузок не ожидается, то стропила делайте из сухой строганной доски с небольшим сечением. А вот если в вашей местности не редкость снег по колено и кровельный материал будет не из легких – тогда некоторые из составных элементов вам придется изготавливать клееными. Вот и вся разница.

Из доски удобнее всего делать удлиненные боковые стропила и диагональные стропильные ноги. Итак, доска в 40 мм толщиной, которую часто используют для хозяйственных построек, для крыши не годится. Не менее 50 мм! Причем чем длиннее планируется стропильная нога, тем шире должна быть сама доска. Так, стропила длиной 6 метров и вовсе придется делать из доски шириной 150 мм, а еще длиннее – из доски 180 мм.

Для крыши каркасного дома это действительно один из самых лучших вариантов!

А еще стропила из доски – наиболее экономичны, и при этом почти не уступают в прочности брусовым. Важно только правильно подобрать сечение и использовать качественный материал. Поэтому при покупке материала обязательно захватите собой специальный прибор для замера влажности древесины и воспользуйтесь им. Нет ничего хуже сырых стропил. И дело не только в будущей плесени: такую крышу станет вести и коробить, ведь этот материал меняет свои формы при высыхании. У стропил полетят крепления и даже отскочит местами покрытие вашей двускатной крыши. Одним словом, проблем не оберетесь!

Зато из обычной доски удобнее всего сращивать стропила по длине:

Прочный металл: противостояние сырости

И, вам будет интересно узнать, что стропила можно изготавливать не только из дерева! Так, былую популярность себе сегодня возвращают железные стропильные системы, которые когда-то использовались исключительно для промышленного строительства. И, заметим, у этого материала для крыши немало своих преимуществ, наиболее ценное из которых – полное отсутствие грибка от сырости. Подкровельное пространство ведь как раз чаще всего «радует» случайными протечками.

А сама работа с такими стропилами при монтаже не сложнее, чем с деревянными – смотрите сами:

Брусья: преимущества качественной древесины

Брус более прочен, но плох тем, что имеет большой вес и в местах креплений приходится делать врубки. Для бревна это не только проблема, но и некоторая потеря несущей способности такой стропильной ноги. Но пока что этот материал – самый популярный для изготовления стропил.

Более всего для изготовления стропил подходит пиломатериал, который отвечает требования ГОСТ 8486-86 или 2695-83. А это:

• Влажность не более 18%, измеренная влагометром.
• Трещины, которые не сквозные и не превышают половины длины доски.
• На каждый погонный метр – не более трех сучков, и каждый из них – не более 30 мм диаметром.

А потому при покупке древесины на стропила обязательно проверяйте документы у продавца, которые говорят о качестве продукции.

Важен также и сорт древесины. Чем меньше сучков и трещин будет на брусьях, тем лучше. Некоторые сорта также радуют хорошей влагостойкостью и сопротивляемостью гниению и вредителям. Для крыши это то, что надо. Поэтому рекомендуем делать стропила из древесины хвойных пород, которая богата смолой, а смола – это естественный барьер от гниения. Но специальная обработка все-таки нужна.

И учтите также такой факт: при изготовлении стропильной системы материала нужно приобретать на 5-7% больше, чем необходимо, ведь не всегда будет получаться сделать идеальный разрез стропила или врубок нужной глубины. Перерасход все равно будет, а потому запаситесь им заранее, чтобы на всю стропильную систему у вас было дерево одной влажности и свойств.

В противном случае, если какие-то отдельные элементы крыши вам пришлось приобретать отдельно, они могут сохнуть дольше (дерево всегда сохнет), или наоборот. Перекосы могут получиться немалыми, т.е. на весь каркас крыши постоянно будут воздействовать разные физические силы растяжения и давления. Любой опытный кровельщик вам скажет, как это плохо и чем это чревато. А потому – материал для изготовления стропил берите больше, чем планируете. Если все пройдет гладко – будет из чего смастерить первую скамейку перед новым домом.

Обработка антисептиками и пропилентами

А на этом этапе уже важно защитить будущую стропильную систему от биологического разрушения. Вы ведь не хотите, чтобы через пару лет эксплуатации крыша завалилась? А потому обязательно обработайте древесину для стропил огне- и биозащитой.

Стропила обычно пропитывают антиспетиком, а поверх обрабатывают антипиреном. Можно также чередовать такую обработку несколько раз. Если же вы используете универсальную пропитку, знайте, что в ее состав обычно входят средства с разным сроком службы. Например, огнезащита закончится раньше, чем био.

А вот выбор средств для обработки на сегодняшний день – огромен. Это и универсальные защитные средства, и самые разные антипирены, и антисептики. Определиться легко: если вы строитесь в достаточно жаркой и засушливой местности, в первую очередь применяйте противопожарные пропитки, которые лишают древесину естественной возгораемости. А если ваш дом будет стоять там, где влажность воздуха высока почти круглый год – защищайте от гниения.

Можно, конечно, использовать оба препарата – но только не смешивая, иначе так испортится весь материал. Нужно всего лишь выбрать одно средство как пропитку, а второе – как защитный поверхностный слой. Только старайтесь разводить все в той концентрации, в которой указал производитель. Но ничем не обрабатывайте мерзлую или влажную древесину: ее волокна просто ничего не впитают.

Видео-подсказка по теме обработки стропил:

Отметим, что кисть или распылитель при обработке стропил дают мало результата – куда лучше полное погружение и последующая сушка. Просто используйте обычную емкость, покройте ее пленкой изнутри и сделайте для будущих стропил «ванную». Причем все это провернуть желательно еще на земле, как только привезете материал на место, т.к. в готовой стропильной системе будет сложно добраться до внутренних элементов соединений. А они самые беззащитные в плане попадания влаги. Сушите после обработки детали так, чтобы проветривались всех стороны, и не менее 24 часов.

Не забывайте также, что древесина, как любой натуральный материал, подвержена биологическому разрушению. Поэтому, кроме огне-био-защиты, важно продумать гидроизоляцию во всех местах примыкания стропильной системы к кирпичным стенам дома, если таковые имеются.

Делаем правильные надрезы на стропилах

А теперь переходим к практике. Первым делом вам обязательно нужно изготовить удобный шаблон, по которому вы сделаете ровные одинаковые стропила:

И следуем таким инструкциям:

С жестким креплением придется повозиться:

Если же речь идет о подвижных узлах, тогда следуйте такому принципу:

На практике все на самом деле просто:

Как вы видите, глаза боятся, а руки делают!

Как собрать стропильную систему?

Наконец-то стропила готовы, и можно приступать к их монтажу.

Сооружать на земле или на крыше?

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Внимание на прочность – правила наращивания длины

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

1. Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
2. Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
3. Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
4. Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Готовим стропильные фермы

Закреплять стропильные узлы нужно при помощи:

• Внешней прямой скобы.
• Металлической угловой пластины.
• Внутреннего металлического стрежня.

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

Еще один полезный мастер-класс:

Подъем и установка готовых ферм

Уже на крыше в первую очередь вам нужно начать с установки тех стропил, которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:

Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

• Подходит большое количество типов кровельного материала;
• Простота конструкции позволяет сделать данную крышу своими руками;
• Возможность разместить второй (мансардный, чердачный) этаж;
• Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м. , и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

• Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на  вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле.  После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Как обрезать стропила крыши (с иллюстрациями)

Об этой статье

В соавторстве:

Штатный корреспондент wikiHow

Соавторы: 8

Обновлено: 8 ноября 2021 г.

Просмотров: 320 080

Чтобы обрезать стропила крыши, начните с закрепления лестничных упоров на угольнике каркаса в соответствии с размерами вашего шага. Затем установите каркасный угольник поверх стропильной балки и используйте карандаш, чтобы обвести внешний край язычка каркасного угольника.После того, как вы отметили линии, используйте карандаш, чтобы нарисовать длину диагонали на стропиле. Затем переместите квадрат каркаса так, чтобы ступенчатый калибр шпунта находился на отметке карандашом, которую вы сделали, чтобы указать полную диагональную длину стропила. Удостоверьтесь, что другой измеритель лестницы прилегает к стропилу, и карандашом отметьте длину язычка. После того, как вы это сделаете, поверните обрамляющий угольник на 180 градусов так, чтобы 8-дюймовая отметка на длинной стороне обрамляющего угольника пересекла линию среза хвоста.Затем обведите карандашом короткую сторону обрамляющего квадрата, чтобы отметить срез хвоста. Наконец, используйте ручную пилу или циркулярную пилу, чтобы разрезать по линиям отвеса, птичьего рта и хвоста. Дополнительные советы, в том числе о том, как рассчитать длину стропил, читайте дальше!

• Печать
• Отправить фанатскую почту авторам

Как построить навес или домик для игры с двускатной крышей

Схемы, планы и инструкции по строительству сарая или домика с двускатной крышей размером 7 на 12 футов

Классические линии и простой дизайн делают этот навес с двускатной крышей самым популярным среди стилей сарая.Дверь, идущая от карниза до нижней плиты, открывается в прямоугольное внутреннее пространство, которое можно приспособить для любого количества целей, от хранения до рабочей или игровой зоны или просто уютного убежища. Фронтонный сарай, высота фасадаСараи и гаражи Sunset предлагают множество планов для многих виды наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

Конструкция сарая

Для небольшого размера этого сарая требуются только салазки или бетонные опоры для фундамента, хотя залитые фундаменты придадут ему большую устойчивость и рекомендуются, если он будет использоваться в качестве офиса или детской игровой площадки.

Показанный здесь сарай имеет размеры 7 на 12 футов, перед ним расположенная в центре дверь и симметрично расположенные окна с обеих сторон. Если ваш сайт недостаточно велик, чтобы вместить эти размеры, дизайн можно легко адаптировать к меньшей площади, укоротив переднюю и заднюю стены и убрав одно из окон.

Крыша состоит из простых ферм, которые легко собрать и сделать устойчивой конструкцией. Кровельные материалы могут состоять из битумной или кедровой черепицы (в регионах, где разрешен кедр), уложенной поверх фанерной обшивки и 15-фунтового рубероида или реек соответственно.

Материалы

• Обработанные под давлением полозья, сборные железобетонные опоры или бетон для фундаментов
• Пол и краевые балки (2×4)
• Обработанные под давлением полозья (2×6)
)
• Потолочные балки, стропила и ферменные опоры (2×4)
• Фанерные косынки (5/8 дюйма)
• Кровельная обшивка (5/8 дюйма), 15 фунтов. рубероид, битумная черепица и кровельные покрытия или кедровая черепица и рейки
• Швеллерный сайдинг из кедра (1x6s)
• Кедровые софиты, бордюр и торцевые крышки
• Окна из кедра (1×3)
• Оцинкованные гвозди и шурупы для наружных работ
• Анкерные болты
• Металлические кронштейны и крепежные элементы
• Окна и двери

Конструкция навеса

Фундамент на салазках можно сделать из трех обработанных давлением балок размером 4 на 6, уложенных на расстоянии 3 фута друг от друга.

Сборные железобетонные опоры или залитые фундаменты должны быть установлены на расстоянии 6 дюймов вдоль передней и задней сторон навеса и на расстоянии 3 фута друг от друга. По длине сарая они установлены на расстоянии 16 дюймов и на расстоянии 56 дюймов друг от друга. Опоры или опоры натянуты 12-футовыми обработанными давлением 2 x 6 и прикреплены анкерными болтами.

1  Чтобы построить раму пола , начните с обрезки краевых балок и балок пола 2 на 4. Отрежьте краевые балки длиной 7 футов и балки пола длиной 141 дюйм (12 футов минус 3 дюйма).

Положите балки пола вдоль краевых балок на расстоянии 16 дюймов от центра и прикрепите их гвоздями 16d или подвесами для балок.

Поместите раму на обработанные давлением направляющие 2 на 6 и отрегулируйте с помощью прокладок, пока рама не станет ровной. Также убедитесь, что рама перпендикулярна полозьям, а затем прибейте их вместе. Завершите пол слоем 3/4-дюймовой фанерной обшивки.

2  Стены строятся самостоятельно , а затем поднимаются.

Начните с обрезки верхней и нижней пластин и стенных стоек 2 на 4.Вам понадобится 10 королевских шипов длиной 6 футов, расположенных на расстоянии 16 дюймов от центра.

Когда каркас собран, сделайте вырезы для дверных и оконных проемов, добавив необходимые перемычки, болты и домкраты.

3  Чтобы прикрепить стены, поднимите первую стену , вверните 3-дюймовые винты через нижнюю пластину в раму, закрепите ее на месте и повторите то же самое с тремя другими секциями стены.

После проверки отвеса прикрепите стены по углам.Отметьте места для ферм крыши на расстоянии 24 дюйма от центра на двойных верхних пластинах и прикрепите их. Вырежьте нижнюю пластину для двери.

4  Каркас крыши состоит из семи ферм , расположенных на расстоянии 24 дюйма от центра, каждая из которых состоит из потолочной балки длиной 8 футов и двух стропил длиной 50 дюймов, соединенных с опорой фермы длиной 21 дюйм. ; элементы скреплены 5/8-дюймовой фанерной косынкой.

5  Прикрепите каждую концевую ферму к двойным верхним пластинам так, чтобы они выступали спереди и сзади одинаково и находились на одном уровне с боковыми стенками каркаса стены.Расположите остальные пять ферм по отметкам, которые вы ранее сделали на двойных пластинах, чтобы они совпали с концевыми фермами, а затем прикрепите их.

6  Если кровля выполняется из битумной черепицы, уложите 5/8-дюймовую фанерную обшивку поверх ферм снизу вверх, а затем покройте ее 15-фунтовым кровельным материалом, черепицей и коньком. колпачки. Если вы строите кровлю из кедровой черепицы, установите рейки размером 1 на 4 на желаемом расстоянии друг от друга, а затем, работая снизу вверх, прикрепите черепицу.

7  Для отделки стен кедровым швеллерным сайдингом, , начинайте на 3/4 дюйма ниже нижней пластины и устанавливайте сайдинг горизонтально, пока не дойдете до верхней пластины. Установите сайдинг вертикально на торцах фронтона над верхней плитой. Закончите установкой всей внешней отделки. Боковой фасад сарая

8  Установите окна и повесьте дверь. Окна отделаны кедром 1 на 3.

О Доне Вандерворте

12×20 | HowToSpecialist

Этот пошаговый проект деревообработки составляет около бесплатных планов садового сарая 12 × 20 . Это ЧАСТЬ 2 проекта большого сарая, где я покажу вам, как построить двускатную крышу. Вырежьте все компоненты, а затем закрепите их на верхней части сарая для получения профессионального результата.Ознакомьтесь с остальными проектами для получения подробных инструкций о том, как сделать каркас и двери для сарая. Смотрите мои другие проекты DIY ЗДЕСЬ .

Мы рекомендуем вам инвестировать в лучшие материалы, которые вы можете себе позволить. Поэтому следует покупать атмосферостойкие пиломатериалы, например, сосну или кедр. Всегда делайте точные измерения, прежде чем регулировать размер компонентов до нужного размера. Просверлите направляющие отверстия в компонентах перед тем, как вставлять шурупы, чтобы предотвратить расщепление древесины.

Сделано по этому плану

План двускатной крыши 12×20

Строительство сарая 12×20

Материалы

• H  – 4 шт. сайдинга T1-11 – длина 31 3/4″x48″, 2 шт. – длина 45 1/2″x48″ САЙДИНГ
• I  – 2 шт. пиломатериала 2×4 – длина 98 дюймов, 1 шт. – длина 144 ″ 11x ФЕРМЫ
• I – 4 шт. бруса 2×4 – длина 25 1/4″, 2 шт. – длина 38″ ОПОРЫ
• J — 4 куска фанеры 3/4″ — длина 34″x96″, 8 кусков — длина 48″x96″ КРЫША
• K — 350 кв. футов толя, 350 кв. футов битумной черепицы КРОВЛЯ
• L – 4 доски 2×4 – длина 98″, 14 штук – длина 6 1/2″ 2xOVERHNAG
• M – 4 шт. пиломатериала 1×6 – длина 100″, 2 шт. – длина 260″ ТРИМ

Инструменты

Время

Устройство двускатной крыши для сарая 12х20

Строительство стропил

Первым этапом проекта является изготовление стропил для сарая 12×20.С помощью торцовочной пилы сделайте надрезы на обоих концах планок.

Сборка фермы

Положите стропила на ровную поверхность и не оставляйте зазоров между ними. Обрежьте нижние стропила для ферм, используя инструкции, описанные на схеме.

Косынки

Используйте фанеру толщиной 1/2″ для косынок. Прикрепите косынки к стыкам. Просверлите направляющие отверстия и вставьте винты 1 5/8″, чтобы плотно зафиксировать косынки на месте. Добавьте клей в стыки.

Монтаж ферм

Прикрепите фермы к верхней части навеса 12×20.Поместите фермы через каждые 24 дюйма по центру и используйте спиртовой уровень, чтобы отвесить их. Используйте стропильные стяжки, чтобы надежно закрепить стропила на месте.

Торцевые опоры фронтона

Установите опоры 2×4 на края фронтона, чтобы можно было установить панели. Просверлите карманные отверстия на обоих концах опор и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Установка торцевых панелей фронтона

Используйте сайдинг T1-11 для фронтонных концов. Отрежьте панели нужных размеров и форм, а затем зафиксируйте их гвоздями 6-8d.

Строительство навесов

Соберите навесы для сарая из бруса 2×4. Просверлите направляющие отверстия в стропилах и вставьте шурупы 2 1/2″ в блоки.

Монтаж свесов

Установите свесы спереди и сзади навеса. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 3 1/2″ в концы фронтона.

Установка листов крыши

Следующим этапом проекта является прикрепление 3/4-дюймовых фанерных листов к верхней части крыши.Выровняйте края заподлицо, а затем закрепите их на стропилах через каждые 8 ​​дюймов с помощью шурупов 1 5/8 дюйма. Убедитесь, что вы не оставляете зазоров между листами для результата гнезда. Вы можете использовать и другие схемы укладки листов.

Изготовление отделки крыши

Используйте доски 1×6 для отделки крыши. Обрежьте оба конца планок под углом 60 градусов.

Монтаж отделки крыши

Установите накладки спереди и по бокам крыши. Используйте гвозди, чтобы плотно зафиксировать планки на месте.

Монтаж кровли

Следующим этапом работы по дереву является покрытие крыши войлоком. Как вы можете видеть на изображении, вам нужно убедиться, что полосы толя перекрываются не менее чем на 2 дюйма. Кроме того, вы должны зафиксировать толь на фанерных листах скобами.

Далее нужно установить черепицу на крышу большого сарая. Начните с нижней части крыши, установив первый ряд, как показано на рисунке. Используйте кровельные гвозди, чтобы прикрепить черепицу к кровельным листам.

Начните первый курс с полной таблетки, второй с 2 ​​1/2 таблетки, третий с 2 ​​таблеток, четвертый с 1 1/2 таблетки, пятый с 1 таблетки, шестой с половинной таблетки и седьмой с 3 вкладки. Закрепите черепицу кровельными прихватками.

Планы сарая 12×20

Если вы хотите построить каркас для этого навеса с фронтоном, вам следует ознакомиться с ЧАСТЬЮ 1 проекта. Проверьте ЧАСТЬ 3 проекта, чтобы узнать, как построить двойные двери. Если вам понравился мой проект, не забудьте ПОДЕЛИТЬСЯ им на Facebook и Pinterest.

Спасибо, что прочитали наш проект о бесплатных планах садового сарая 12 × 20 , и я рекомендую вам ознакомиться с остальными проектами. Не забывайте ставить НРАВИТСЯ и ПОДЕЛИТЬСЯ нашими проектами с друзьями с помощью виджетов социальных сетей.ПОДПИСЫВАЙТЕСЬ, чтобы получать наши последние проекты первыми.

<< Предыдущая | Следующий >>

: обзор

Вы ищете информацию о строительстве деревянного каркаса? Вы сталкивались с термином «стропила» во время чтения или в разговоре и задавались вопросом, что именно он означает?

В этой статье наши специалисты по сборным деревянным конструкциям предоставляют исчерпывающий обзор различных типов стропил и их использования.

Начнем!

Краткое определение стропил крыши

Стропила — это конструктивный элемент крыши, который простирается от конька крыши до верхней пластины наружной стены. Когда стропила выходят за пределы верхней пластины, они создают выступ.

Стропила, которые обычно располагаются рядом друг с другом, несут большую часть веса крыши и служат основой для крепления кровельного покрытия. Расстояние между ними должно быть точным и рассчитывается на основе таких факторов, как:

• Нагрузка, которую должна выдержать крыша (покровные материалы, снег и т. д.).)
• Расстояние между прогонами (гребень и верхние пластины)
• Длина свеса

Использование стропил

Несколько десятилетий назад предпочтительным методом строительства крыш был каркас из стержней. В этом методе стропила изготавливались на заказ на строительной площадке из пиломатериалов хвойных пород. Измерение, резка и сборка каждого стропила на месте отнимали огромное количество времени.

Сегодня метод каркаса из стержней в значительной степени заменен сборными фермами крыши, но стропила все еще используются.Фактически, они являются составной частью большинства конструкций ферм. В этом контексте иногда используется термин «верхний пояс».

Материалы для изготовления стропил

Стропила могут быть изготовлены из различных материалов, наиболее распространенными из которых являются стальные сплавы и дерево.

Мягкая древесина (сосна, кедр, ель и т. д.) — тип древесины, наиболее часто используемый для изготовления стропил. Однако для более длинных стропил может быть выгодно использовать конструкционные композитные пиломатериалы, такие как LVL (клееный брус).Этот тип инженерной древесины может быть использован для изготовления стропил в 2-5 раз длиннее, чем стропила из обычных пиломатериалов.

Типы стропил

Вот несколько различных типов стропил:

Основные стропила

Главное стропило всегда является одним из самых длинных стропил в конструкции крыши. Он поддерживается соединительной балкой.

Рядовые стропила

Обычные стропила можно использовать отдельно или в сочетании с основным стропилом, которое они поддерживают.Их также можно назвать второстепенными стропилами.

Промежуточные стропила

Эти стропила размещаются между основными или обычными стропилами для усиления определенной части крыши. Они редко используются.

Домкратное стропило

Стропила этого типа не достигают конька или верхней пластины, потому что они задевают другой компонент рамы.

Стропила баржи

Стропила иногда используются для формирования свеса крыши. В таких случаях это самое внешнее стропило на фронтоне.

Сколько стоят стропила крыши?

Ценовой диапазон стропил определить сложно, так как стоимость варьируется в зависимости от материалов, размера и поставщика.

Для деревянных стропил цена также будет зависеть от породы дерева и обработки, которую можно на нем использовать.

UsiHome: специалисты по деревянным каркасам в Квебеке

Стропила являются важной частью конструкции крыши. Они необходимы для каркасного метода строительства крыши, но также могут использоваться в фермах крыши.Они бывают разных материалов и размеров.

Для получения дополнительной информации о деревянных конструкциях посетите наш блог или свяжитесь с нашими экспертами по деревянным конструкциям.

Добро пожаловать. | Департамент образования

Предупреждающее сообщение

К сожалению, страница, которую вы ищете, больше не существует, была перемещена или в настоящее время недоступна.Мы выполнили поиск по ключевым словам на основе страницы, которую вы пытаетесь открыть. Соответствующие параметры поиска были предоставлены ниже.

1. История штата Мэн и онлайн-ресурсы

   Мэн История и онлайн-ресурсы … Использование наборов первичных источников (совместно представлено Мэн DOE , Историческим обществом Мэн , Государственным архивом Мэн , … Мэн Государственные служащие Talking Civics & Gov ‘t с сенатором Ангусом Кингом Говоря гражданское право и …

2. Государственные чиновники, обществоведение и гражданский дискурс

   … Государственные чиновники Talking Civics & Gov ‘t с сенатором Ангусом Кингом Говоря гражданское право и … NewsHour) Презентация PBS NewsHour Mid- Технический центр штата Мэн / Веб-страница Дэйва Бордмана … Джейми Караффа — Брюс М.Уиттиер MS/RSU #16) Урок Компоненты Документ Ты тоже можешь быть…

3. Гражданско-активные студенты и студенческий голос

   … Час новостей) Презентация PBS NewsHour Mid- Технический центр штата Мэн / Веб-страница Дэйва Бордмана … (Во главе с Брэнди Лерой — Bangor HS) Презентация Гипердок Презентационный сайт … с государственными служащими Мэн Talking Civics & Gov ‘t с сенатором Ангусом Кингом Говоря гражданское право и …

4. Летняя программа общественного питания (SFSP)

   … по этой ссылке и следуйте инструкциям  http://www.fns.usda. gov /summerfoodrocks Служба летнего питания … для всех детей в возрасте 18 лет и младше на утвержденных объектах SFSP в районах со значительной концентрацией малообеспеченных … Перейти на веб-страницы) Обучение правильному питанию — Университет штата Мэн, Совместное расширение: Ресурсы EFNEP …

5. Учитель на пенсии

   … перечисление взносов работодателя Пожалуйста, ознакомьтесь с Законами о пенсионной системе штата Мэн : Заголовок 5 – … – https://www. мэн . gov / doe / сайты / maine . правительство . doe / файлы / встроенные — файлы /FY20_RFL_prelimED279_Presented27Feb2019.pdf …

6. Ежемесячный информационный бюллетень ESEA

   … Часы работы во вторник, 24 августа Свяжитесь с Cheryl.Lang @ maine . gov или вашему региональному координатору программы для получения ссылки. … здесь: https://www. мэн . gov / doe / сайты / maine . правительство . doe / файлы / встроенные — файлы /Grants4ME%20Access%20v4.pdf . За …

7. Ежемесячный информационный бюллетень ESEA

   … 9 ноября, 9:00 Свяжитесь с Cheryl.Lang @ maine . gov или вашему региональному координатору программы для ссылки.) … здесь: https://www. мэн . gov / doe / сайты / maine . правительство . doe / файлы / встроенные — файлы /Grants4ME%20Access%20v4.pdf . За …

8. Ежемесячный информационный бюллетень ESEA

   … (Свяжитесь с вашим региональным координатором программы или Cheryl.Lang@ maine . gov для ссылки.) Общие и специальные обновления… здесь: https://www. мэн . gov / doe / сайты / maine . правительство . doe / файлы / встроенные — файлы /Grants4ME%20Access%20v4.pdf . За …

9. Годовая финансовая отчетность на конец года

   … Требования Загрузите следующие файлов в NEO Financial до 23 августа 2019 г. … представления в статусе миграции считаются полученными по адресу Maine DOE .

10. Годовая финансовая отчетность на конец года

    … Требования Загрузите следующие файлов в NEO Financial до 30 августа. Фактические … представления в статусе переноса считаются полученными по адресу Maine DOE .

Как построить голландскую двускатную крышу

Двускатная крыша Конструкция имеет наклонную крышу, наклоненную вниз по направлению к дому.Эта конструкция хороша тем, что ее не только легко построить, но и легко модифицировать. Наклон двускатной крыши не позволяет снегу и дождю скапливаться, поэтому она выдерживает экстремальные погодные условия, а также плесень, плесень и гниение. Двускатную крышу может построить человек с минимальными знаниями в области столярного дела, имеющий доступ к элементарным инструментам и соответствующим материалам.

Шаг 1 — Планы

Измерьте размер дома, чтобы получить точное представление о длине и ширине предполагаемой двускатной крыши.Обратитесь к местным строительным нормам, чтобы узнать ограничения по высоте. Важно быть очень точным в ваших измерениях. Вам нужно будет предоставить комплект подробных планов, чтобы получить разрешение на строительство двускатной крыши.

Этап 2 — Стропила

Размер стропил зависит от размера вашего дома и предполагаемого угла наклона двускатной крыши. Измерьте длину от конца до другого и убедитесь, что вы отметили выемки, предназначенные для размещения на стенах дома.Важно, чтобы они оставались однородными.

Этап 3. Коньковая доска

Коньковая доска располагается в верхней части крыши горизонтально. Отметьте положение каждого стропила на коньковой доске, а затем прикрепите их все к стойкам с помощью гвоздей или болтов.

Этап 4 — дорожка

Для работы вокруг двускатной крыши вам понадобится прочная дорожка. Поместите лист фанеры поверх балок и прибейте его гвоздями. Теперь вы можете легко и безопасно попасть на крышу.

Этап 5. Коньковая доска и стропила

Положите коньковую доску поверх дорожки в нужном направлении. То же самое проделайте со стропилами, поместив их на верхнюю пластину. Поместите стропила в том порядке, в котором они будут стоять.

Этап 6. Окончательная сборка

Сначала установите на место 2 концевых стропила, вставив в них пазы, а затем закрепив их. Поднимите коньковую доску, пока она не окажется между стропилами, и прикрепите шпильку к фронтону на конце, который идет вниз к верхней пластине.Используйте гвозди и скобу, чтобы закрепить его.

Прикрепите стропила к коньковой доске, начиная с конца и продвигаясь к центру. Поднимите и прикрепите каждое из стропил, но двигайтесь от одного конца к другому, меняя стороны для каждого стропила. Это обеспечивает сбалансированность коньковой доски.

На стропила положить фанеру вместе с гидроизоляционными материалами. Это поможет защитить двускатную крышу от непогоды. Прикрепите к стропилам гвоздями.

В завершение прикрепите гонты к фанере.Для этой работы используйте кровельные гвозди.

Как построить стандартную двускатную крышу

© 2009, Раймонд Александр Кукки

Конструкция двускатной крыши                                             фото Jade

Фронтон: самая популярная конструкция крыши

Живя в современных городских условиях, если в вашем доме его нет, вы, вероятно, можете посмотреть в окно в любом направлении и увидеть стандартную двускатную крышу под рукой. Двускатная крыша является наиболее распространенным видом конструкции крыши в Северной Америке и используется для домов, гаражей, садовых навесов и даже собачьих будок.
Стандартная двускатная конструкция имеет две поверхности или плоскости , поднимающиеся к общему пику , и фактически представляет собой «двухскатную» крышу.

Технически варианты двускатных крыш могут включать различные углы наклона или дополнительные плоскости поверхности. Могут быть включены небольшие мансардные окна, которые обычно представляют собой уменьшенную версию основной крыши . Вторичные кровельные конструкции на стандартной двускатной крыше обычно строятся с одинаковым наклоном или уклоном для эстетического вида .Другие варианты, такие как неравные плоскости на противоположных сторонах, поднимающиеся к общему пику, строятся для некоторых целей, но стандартный фронтон является основной крышей с двумя соответствующими плоскостями, поднимающимися к единому пику.
Уклон двускатной крыши может быть очень пологим или довольно крутым, в зависимости от конструкции крыши.
Уклон или крутизна крыши выражается как подъем над набегом, на сколько дюймов поднимается плоскость на каждый фут горизонтального расстояния, или как шаг, как в — третья скатная крыша, например, , где плоскость крыши поднимается на 4 фута при ширине в двенадцать футов.

Можно построить стандартную двускатную крышу.

Если у вас есть основные столярные инструменты и средние практические навыки, вы можете построить двускатную крышу для пристройки к дому, навеса для машины или садового сарая. Даже собачья будка!
В качестве простого примера давайте создадим стандартную двускатную крышу для удобного садового сарая размером 10 x 12 футов, который вы хотите построить на заднем дворе.
Возможно, вы уже обрамляли стены стандартными методами каркаса .
Если да, то стены вашего нового сарая стоят вертикально, углы прямые, а верхние плиты установлены.. Сарай обретает форму, так что поздравляем, теперь вы готовы обрамлять крышу!

Рекомендации по планированию стандартной двускатной крыши

Для планирования двускатной крыши необходимо принять несколько основных решений:

• Насколько крутой должна быть крыша?
• Ваша крыша будет состоять из стропил или из более дорогих сборных ферм ?
• Какова ширина карниза или свеса?
• Будет ли крыша покрыта листами с фанерой для стандартной черепицы или обвязана лентами для альтернативной кровли, такой как металл?
• Что такое пролет или размер от внешней стороны одной наружной стены до другой?

Вариант фермы

Ферма вариант для крыши, все более распространенная в жилищном строительстве из-за удобства, представляет собой набор треугольных рамных конструкций, специально изготовленных для соответствия указанному пролету или ширине.Основным преимуществом ферм является то, что здание может иметь чистый пролет без необходимости использования внутренних несущих стен , что дает полную свободу внутреннего дизайна.

Каркас стандартного фронтона

Для целей нашего проекта мы создадим стандартную двускатную крышу , используя оригинальную систему стропил, называемую , стержневой каркас , и установим отдельные компоненты, которые включают:

• Стропила : верхний, основной элемент каркаса, а также самый тяжелый элемент каркаса.Для небольших структур обычно используется 2×4. Для более широких крыш используйте 2×6 дюймов без сучков или дефектов.

• Коньковая доска : Центральная доска, устанавливаемая на ребро горизонтально на вершине, к которой прислоняются стропила. Используйте доски размером 1×6″ или 1×8″ без сучков.

• Хомутные стяжки : Короткие куски доски, устанавливаемые для поперечной связи одного стропила с противоположным стропилом. Хомутные стяжки обычно устанавливаются по уровню. Хомуты могут даже использоваться в качестве потолочных балок в небольших зданиях.Хомутные стяжки обеспечивают натяжение , не позволяя стропилам расползаться по стенам при воздействии веса на крышу, подобно тому, как это делают нижние натяжные элементы в конструкции фермы .

• Фасадные доски : Облицовочные доски по краю крыши, соединяющие концы стропил.
• Лестница   Предварительно сконструированный узел, предназначенный для удлинения крыши за пределы стены или за ее пределы для создания карниза .

Разметка и обрезка стропил

Для разметки и предварительной обрезки стропил шаг , или уклон размечаются в дюймах, например, 4:12, что означает 4 дюйма подъема на каждые 12″ горизонтального расстояния от одной и той же начальной точки .
В нашем примере навес имеет ширину 10 футов, поэтому расстояние до центра крыши составляет 5 футов. Таким образом, подъем до пика крыши будет составлять 4″ на каждый фут горизонтальной ширины до пика, или в сумме 4″ x5 = 20 дюймов.
Разложите соответствующую пару стропил, по одной с каждой стороны крыши. Вам потребуются три специальных угловых пропила для каждого стропила; вырез на пике, выемка для рта птицы и разрез на хвосте.
Чтобы получить правильный угол для пикового среза , , установите угол каркасного квадрата на 4″ и 12″ соответственно вдоль одной стороны стропильного бруса близко к концу доски.Результирующий разрез под углом, который вы отмечаете поперек доски, будет разрезом 4:12. * Используйте и читайте числа либо внутри квадрата, либо снаружи квадрата, но не на обоих одновременно!

Отрежьте оба стропила. Для крыши с одинаковым уклоном два стропила должны соответствовать . Следующим шагом является расчет, разметка и вырезание рта птицы .
Птичий патрубок представляет собой небольшую выемку глубиной около дюйма или более, расположенную на нижней стороне стропила, которая позволяет стропилу ровно и ровно сидеть на верхней плите стены.
Найдите и отметьте на стропиле устье птицы, используя ту же технику с угольником. Если вы не знаете, где отметить вертикальный срез, положите стропила на плоскую поверхность с правильно установленными предварительно вырезанными углами пика, чтобы вы могли визуализировать процесс. Разрешить 3/4 ″ доски конька между ними.

Используя простую логику и геометрию, в нашем примере подъем или высота = 20 дюймов, а расстояние от центральной линии стены до внешней стороны плиты составляет 5 футов или 60 дюймов. Используя пифагорейскую математику , самая длинная сторона образованного треугольника должна быть квадратным корнем суммы квадратов двух других сторон, рассчитанной как 63.24″, поэтому расстояние от вершины до вертикального среза рта птицы составляет 63,24″, что можно округлить до 63-1/4″.
Измерьте и отметьте необходимое расстояние вниз от вершины обоих стропил на верхней стороне стропил. Проверить общее расстояние по линии пластины просто. Расстояние между вертикальными отметками противоположных вырезов рта птицы должно быть равно 120″, или , равным внешнему размеру, ширине здания. Расстояние от вершины до вертикального вруба для врубки должно совпадать на обоих стропилах.
В качестве альтернативы, на очень маленьком здании можно использовать систему проб за ошибкой с двумя шаблонами или пробными стропилами на месте , но продемонстрированная математическая система является более точной и предлагает преимущества и безопасность работы на земле. . Для единообразия вырежьте все патрубки на стропилах на одинаковую глубину.

Выполнение третьего и последнего пропила , задние пропилы на стропилах могут быть выполнены до строительства крыши или отложены до момента установки стропил, чтобы гарантировать, что линия конечных пропилов после установки будет абсолютно прямой, в результате чего в идеально прямой бордюрной доске.
Горизонтальное расстояние от внешнего края верхней стеновой плиты до хвостового среза, с учетом толщины бордюрной доски, представляет собой горизонтальный свес или ширину карниза. Для нашего примера допустим 12″ для свеса, меньше 1-1/2″ для толщины бордюрной доски, измеренной по горизонтали от вертикального элемента выреза рта птицы. Всегда помните, что хвостовой срез параллелен пиковому срезу стропила модели и должен быть идеально отвесным при установке.

Ставим стропила!

T o установить стропила, предварительно разметив их расположение на верхних плитах стены, на с обеих сторон здания . Используйте 16-дюймовые центры или 24-дюймовые центры, отмечая плиты таким же образом, как стойки каркаса отмечаются на макете. Обратите внимание, что положение первого стропила зависит от ширины свеса крыши и в некоторых случаях является основой для обрамления концов фронтона , как указано ниже.
*Подсказка:     Во избежание ошибок укладывайте верхние пластины стены и коньковую доску, начиная с одного конца.

Установка коньковой доски

Измерьте и отметьте точную центральную линию на двух торцевых стенках.
Надежно установите вертикальную временную опору (2×4) вдоль центральной линии на обоих концах и поместите коньковую доску в положение на центральной линии на нужной высоте. Убедитесь, что уровень . В нашем примере уклон составляет 4:12, и, будучи в 5 футах от центра стены, ВЕРХ коньковой доски должен быть точно на 20 дюймов выше верхней пластины стены, чтобы обеспечить правильную высоту пика . Надежно закрепите коньковую доску. Важно: Оставьте дополнительную коньковую доску, выступающую за стену, чтобы обеспечить свес.

В более длинных зданиях коньковая доска может состоять из более чем одной доски, поэтому либо обрежьте и соедините встык концы точно там, где будут опираться две стропила  для поддержки соединения, служба поддержки. На длинных коньковых досках обязательно установите плотницкую леску, чтобы установленная коньковая доска была абсолютно прямой. Если стропила ложится на стык настила, отрегулируйте вертикальный срез стропила, чтобы учесть толщину доски настила.
Поместите пару стропил в позиции на стеновую пластину и прижмите к коньковой доске, проверив прорези на предмет точного прилегания.   Удобно иметь помощника и безопасно работать с лесов, если это возможно.
Убедитесь, что вертикальный пропил в устье птицы плотно прилегает к стеновой пластине , и прибейте стропило к пластине.Закрепите стропило на коньке, прибив стропило через коньковую доску. Установите соответствующее стропило на противоположной стороне. Установите все оставшиеся пары стропил.
Проведите мелом линию на концах стропил, если вы их не обрезали заранее. Отрежьте стропильные хвосты вертикально и под прямым углом. Чтобы разметить хвостовые срезы на длинной крыше, может быть полезно построить шаблон, установленный в 4:12, или просто использовать точно установленный угольник для скоса, чтобы сразу отметить все хвостовые срезы. Перед тем, как отрезать концы стропил , убедитесь, что маркировка расположена вертикально.I Установите лицевую панель, следя за тем, чтобы она была максимально прямой . Помните, что бордюрная доска должна быть достаточно длинной, чтобы выдвигаться настолько, насколько это необходимо для установки стропил , выступающих на конце стены.

Особые примечания:

• После установки первой пары стропил установите подходящую пару на другом конце крыши и установите все оставшиеся подходящие пары по линии между двумя парами стропил, чтобы крыша была прямой.

• Никогда не заставляйте стропило в положение , если оно длинное, так как это приведет к смещению коньковой доски. Всегда устанавливайте противоположные пары стропил одновременно , чтобы коньковая доска оставалась прямой.

• Фризовые доски на самых длинных наклонных плоскостях всегда проходят через угол на всю длину для лучшего внешнего вида.

• Для исправления бордюрной доски, которая может быть не идеально прямой, установите ее постепенно от одного конца к другому, сначала закрепив один конец и поддев вверх или вниз по мере необходимости, прикрепляя ее к концам последующих стропил .

• Рекомендуемая установка: В географических районах с сильным ветром установите металлические анкерные болты или кронштейны для защиты от ураганов на каждую стропилу, надежно прикрепив их как к стеновой пластине, так и к стропилу. Недорогие специализированные металлические кронштейны обеспечивают существенную дополнительную устойчивость к сильному повреждению ветром.

Обрамление концов фронтона и выступа

При обрамлении фронтонов стандартной двускатной крыши существует несколько вариантов, в зависимости от конструкции крыши.

• На очень маленькой крыше, например, на собачьей будке, жесткость фанерного листа обеспечит достаточную прочность короткого фронтона и свеса без дополнительного каркаса.

• Если крыша должна быть обвязана металлической кровлей , а не обшита листами, последние стропила на каждом конце крыши могут быть установлены заподлицо с наружными торцевыми стенами , а фронтон обрамлен вертикальными стойками с соответствующими вырезами. . В этом случае обвязка, обычно 2×4″, может растягиваться по мере необходимости, чтобы обеспечить желаемый выступ.Фризовая доска прибивается прямо к концу обвязки.

• Если крыша большая, но свес должен быть очень узким, свес можно получить, просто добавив короткие смотровые планки, прибитые гвоздями непосредственно к последней паре стропил, которая была установлена ​​заподлицо с внешней стороны торцевой стены. Облицовочная доска затем прикрепляется к смотровым площадкам или прибивается гвоздями к лицевой стороне добавленных стропил. При очень узком свесе обшивка крыши обеспечивает достаточную дополнительную поддержку свеса.

Лестница

В качестве альтернативы, пара лестничных конструкций может быть предварительно собрана с использованием стандартных методов каркаса и досок 1×4 или 1×6″. Узкий свес в сборе будет прибит непосредственно к последней паре стропил, опять же заподлицо со стеновой панелью.
Там, где необходим свес 2 фута или более и, следовательно, большая прочность, первая пара стропил на каждом конце крыши должна быть отставлена ​​от торца стены во время компоновки , а нижний конец фронтона Сборка стены из опущенных стропил и вертикальных стоек сначала устанавливается заподлицо с внешней стороной стены, чтобы обеспечить опору для сборки выступающей лестницы.
Для конца каждой плоскости крыши конструкция лестницы состоит из одного согласованного стропила, доски, которая служит только для скрепления сборки, и нескольких смотровых стоек. Внутренняя доска 1×4 или 1×6 необходима только для выравнивания конструкции как единой единицы во время ее сборки, подъема на место и установки. Готовый блок затем надежно прибивается гвоздями к низкой торцевой стене прямо к лицевой стороне первого стропила, установленного сзади.
С некоторой неуклюжестью и трудностями, как фронтонные, так и лестничные конструкции также могут быть установлены целиком по частям. Необходимо удлинить коньковую доску и доски нижней кромки для крепления стропил на конце свеса. Смотровые планки могут быть установлены впоследствии для жесткости после установки торцевых стропил.
После завершения каркаса на требуемой высоте устанавливаются хомуты, а также применяется соответствующее покрытие и кровельное покрытие. В качестве альтернативы, обвязка может быть установлена ​​по мере необходимости в ожидании установки кедровой тряски или металлической кровли.
Теперь вы знаете, как построить стандартную двускатную крышу.
