Как сделать самому бетономешалку: ручная, электрическая, из бочки, стиральной машинки, чертежи, фото

как сделать бетоносмеситель, фото, видео

Тот, кто занялся строительством частного дома самостоятельно, не обойтись без такого полезного агрегата как своя бетономешалка.

Бывает необходимым он и владельцам дач и загородных домов, потому, что всегда есть необходимость что-то пристроить, залить дорожки и так далее. Устройство это достаточно дорогое, поэтому нет смысла покупать его, если не использовать постоянно, а если есть возможность – почему бы не сделать его самому? Бетономешалка своими руками не потребует значительных затрат ни по времени, ни по средствам.

Какую выбрать емкость?

Для бетономешалки можно подобрать готовую подходящую емкость достаточного объема, например металлическую или пластмассовую бочку. При этом желательно чтобы ее вместимость была не меньше двухсот литров – это позволит готовить приемлемое количество смеси за один цикл. Конечно, такой бак необходимо будет доработать, но это менее трудоемко, чем делать его ”с нуля”.

Чертеж самодельной бетономешалки

1 — рама; 2 — штырь фиксирования поворотного устройства; 3 — поворотное устройство; 4 — электромотор; 5 — редуктор; 6 — ведущая шестерня; 7 — бадья; 8 — колесо; 9 — штырь колеса; 10 — заземление; 11 — ограничительная цепочка; 12 — крепление двигателя; 13 — ведущий шкив; 14 — ремень; 15 — ведомый шкив; 16 — болт натяжения;

При желании и наличии возможности, можно заняться самостоятельным изготовлением емкости. Для этого необходимо рассчитать и вырезать из листового металла толщиной 1,5-2 миллиметра развертки для двух усеченных конусов (передняя и задняя части) и центральной секции. Также надо врезать дно будущей бадьи.

После этого развертки загибаются в кольца (это лучше делать с помощью вальцов) и свариваются по швам. Затем все части соединяются, прихватываются и, после проверки и уточнения взаимного расположения, свариваются между собой. Бадья для самодельной бетономешалки готова.

Конструируем основание

Самодельная бетономешалка должна иметь прочную основу и быть устойчивой, значит, к изготовлению основания нужно отнестись максимально ответственно. Если агрегат не предполагается задействовать на большом строительстве, вполне допустимо сделать его остов из дерева. Для этой цели подойдет брус размером от10х10, до 15х15 сантиметров.

Особое внимание нужно обратить на соединения деталей рамы, предпочтительнее использовать соединения ”в шип” и ”в полдерева” с промазкой стыков клеем и использованием саморезов. Такая конструкция способна выдержать нагрузки от работающей бетономешалки.

Металлическая рама будет более уместна для регулярного и длительного применения бетономешалки. Для изготовления рамы подойдет уголок размером от 45х45 миллиметров или швеллер. Конструкцию можно собрать с помощью болтов с гайками, заклепок или воспользоваться сваркой.

Рама бетономешалки

1 — передние подкосы; 2 — лицевой уголок; 3 — переднее кольцо-подшипник; 4 — заднее кольцо-подшипник; 5 — задний подкос; 6 — ось колес; 7 — пята; 8 — ручка водила;

На раме любой конструкции необходимо предусмотреть посадочные места для двигателя (если привод механический), противовеса для предотвращения опрокидывания устройства при выгрузке бетона (если раствор из емкости выгружается ее наклоном) и органов управления мотором.

Двигатель бетономешалки

Многие умельцы используют в своих конструкциях электродвигатели от старых стиральных машин советского производства. Эти моторы способны работать долгое время не перегреваясь, и обеспечивают необходимый крутящий момент. Для получения оптимальной скорости вращения бадьи (25-30 оборотов в минуту), применяются редукторы разных схем, простейший вариант, которого – шкивы и ремень.

Подойдет любой однофазный двигатель не больше 40 об/мин

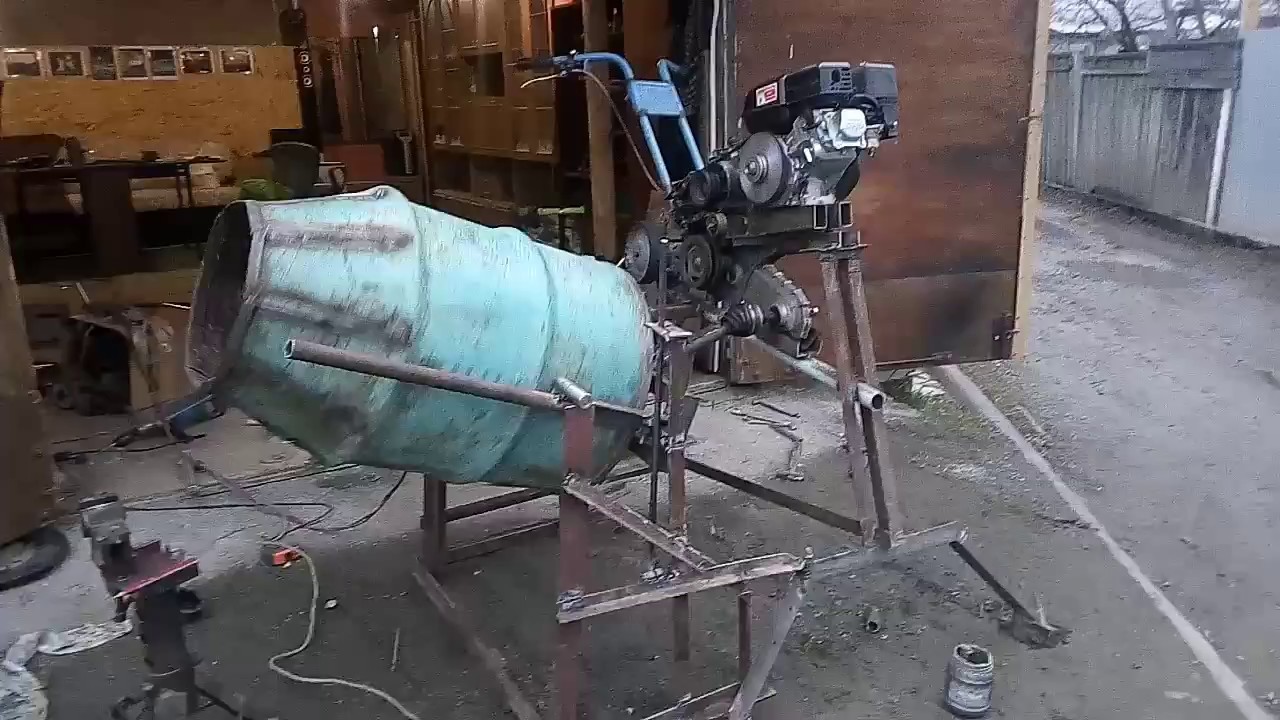

Некоторые ”самоделкины” удачно совмещают бочку и бензиновый мотор от мопеда или мотоцикла – получается мобильный вариант, не зависящий от наличия электроснабжения на участке строительства.

Тут проще применить цепной редуктор для снижения скорости вращения.

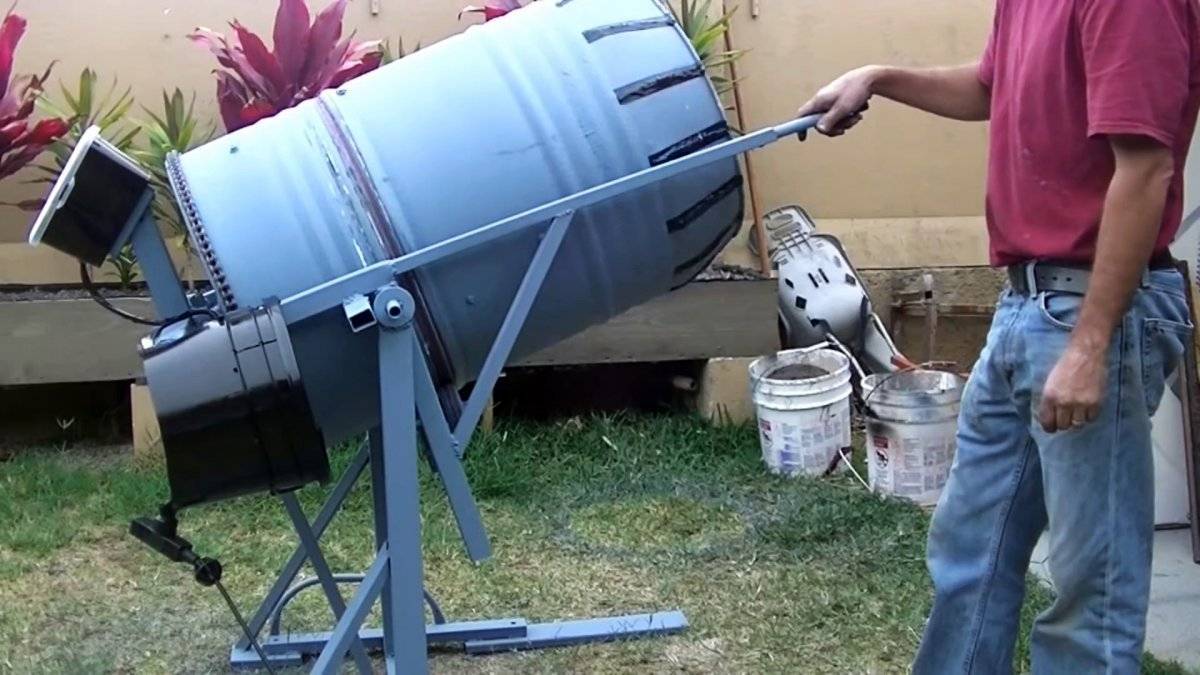

Бетономешалка из бочки

Самодельная бетономешалка из бочки вообще может быть приведена в действие руками, тогда не потребуется ни электричества, ни бензина. Такое устройство элементарно в изготовлении, а работать с ним сможет любой человек.

Выбирайте бочку не менее 200л

Для изготовления устройства нужно иметь бочку с дном и крышкой (если крышки нет, значит надо приварить).  К дну и крышке крепятся фланцы с подшипниками, затем вырезается люк сбоку цилиндра (его лучше делать ближе к тому торцу, который будет нижним во время работы) и вырезанный кусок закрепляется на бочке с помощью шарниров и любого запора.

Далее сквозь цилиндр продевается вал и под углом около 30 градусов конструкция вкапывается в землю. Засыпаются ингредиенты, закрывается люк и после нескольких оборотов бетонная смесь готова. Люк открывается, и раствор выливается в тару.

Теперь вы знаете, как сделать бетономешалку своими руками, удачи вам и терпения!

Видео как сделать самодельную бетономешалку:

Бетономешалка своими руками: виды, фото, схемы

Содержание

• Как изготовить бетономешалку своими руками
  • Предварительная подготовка
  • Классификации
    • Бетономешалка с ручным приводом
    • Электрическая бетономешалка
  • 42 фото и схем бетомешалки своими руками:

В строительном деле, начиная от закладки фундамента будущей постройки, внутренней отделки и возведения стен, ключевым строительным материалом является именно бетонная смесь, а от качества напрямую зависит прочность и долговечность возводимых зданий.  Что касается определения, то бетон – это материал, получаемый из смеси цемента, воды, песка и щебня, который имеет свойство превращаться в прочный камень при застывании, и как раз от правильно подобранного количества составных частей и качественного перемешивания зависит твердость и долговечность данного материала. И если выполнение первого пункта целиком и полностью взведено на плечи инициатора данного строительного действа, то последнее – смешивание, лучше предоставить специальной машине, именуемой бетономешалкой. В данной статье, помимо прочего, рассказывается, как изготовить бетономешалку своими руками, если финансы или личные предпочтения не разрешают вам приобрести данную технику в магазине или взять в аренду.

Интересный факт:Впервые бетон изготовили в Древней Месопотамии много тысяч лет назад. Он использовался на протяжении трех тысяч лет, утратив первичный рецепт изготовления после падения Римской империи.

Предварительная подготовка

В первую очередь, перед началом создания собственной бетономешалки, предварительно оцените объем запланированных работ. Если объем работ незначительный, например укрепление уже существующих конструкций, то задумайтесь, имеет ли смысл тратить свое время и силы на создание подобного устройства, или же лучше использовать старые добрые ведро и дрель миксера. Или же наоборот, если Вы планируете строительство жилого здания внушительных размеров, то не лучше ли будет взять в аренду специальную строительную технику, чем затрачивать усилия на создание самодельной альтернативы.

Полезный совет:На этапе планирования определитесь, какой именно бетонный состав необходим вам для вашего строительства. Исходя из этого, вы можете рассчитать время, требуемое на смешивание вплоть до момента его застывания. Будет невероятно обидно, если вы, решив уйти на заслуженный перерыв, по возвращении обнаружите в бетономешалке застывший камень.

Если же, после составления плана предстоящих работ, Вы сочли необходимым создание самодельной бетоносмесительной машины, то давайте не будем тратить времени и приступим к работе.

Классификации

Для начала разберем общий принцип работы бетономешалок с целью более наглядно изобразить процессы, протекающие внутри данного механизма. Это поможет определиться с выбором машины, исходя из поставленных Вами задач.

Существует четыре способа смешивания и последующего получения бетонного раствора:

• Механический – способ, сочетающий в себе ведро, миксер и физическую силу, о котором уже рассказывалось ранее. В нашем случае игнорируемый.
• Гравитационный – тип замешивания, в котором раствор, исходя из названия, поддается воздействию гравитации, находясь в движущейся емкости постоянно вращается и падает, и при этом перемешиваясь. Данный способ замешивания дает удовлетворительный результат и не подходит для производства больших объемов бетонной смеси.
• Вибрационный – способ, применяемый в промышленности, поскольку выдает наилучший результат. Из бетона, смешанного вибрационным способом, стоят самые прочные конструкции. Он основан на принципе вибрации мешающего миксера – в емкость, в центре которой располагается вибрирующий элемент, заливается бетонная смесь, после чего миксер создает в густеющей массе вибрационные волны, перемешивающие раствор. Способ действенный, но энергетически затратный, а строительство бетономешалки подобного вида отнимет у вас больше времени, чем постройка гравитационной или механической альтернативы.
• Комбинированный – сочетает в себе элементы от двух предыдущих способов смешивания. Процесс создания бетономешалки данной классификации еще сложнее, чем вибрационной, поскольку это – тоже самое, только при этом емкость еще и движется.

Поскольку многие домашние мастера желают создать бетоносмесительную машину, не затрачивая больших денежных сумм, мы рассмотрим два варианта создания данного аппарата – ручного, работающего с помощью физической силы своего владельца, и электрического. Оба эти варианта классифицируются как гравитационные.

Полезный совет:Создавая бетономешалку с ручным приводом, учтите объем работ и собственные физические возможности. В машине не будет толку, если вы не сумеете сдвинуть ее с места, тем самым размешав застывающий состав.

Бетономешалка с ручным приводом

Смеситель, используемый еще нашими далекими предками, состоит из емкости необходимого вами объема, например железной бочки объемом от ста литров, закрытой с двух сторон (или большого бидона), рычага, при воздействии на который бочка бы начинала вращаться. Так же необходимым элементом является каркас, на котором вся конструкция прочно расположится. Вот алгоритм действий, описывающий способ изготовления данного механизма:

1. В первую очередь, высверлите отверстия, в котором разместится движущий вал. Обязательно установите фланцы с подшипниками к местам соединений – это предотвратит повреждение емкости.
2. Затем расположите основу и вырежете в металлической емкости крышку, через которую внутрь будет подаваться смесь и выливаться готовый бетон (если таковой уже не предусмотрено конструкцией, как в случае с бидоном). Для этого в бочке следует вырезать люк, после чего закрепить откинутую часть на железные петли, подобно тем, что устанавливаются на двери и окна. Не рекомендуется расширять люк до размеров футбольного поля, равно как и не надо доходить до крайностей, главное не забыть поставить защелку или иного рода ограничитель, чтобы бетон не разливался по двору во время вращения механизма.
3. Разместите приводной вал под углом в тридцать градусов и установите всю конструкцию на прочный металлический каркас, способный обеспечить бетономешалке неподвижность и желательно, для дополнительной перестраховки, вкопанный в землю.

Помните, что вам самим придется приводить механизм в движение, поэтому позаботьтесь о том, чтобы вал был размещен на подходящей для вас высоте, и чтобы его было удобно вращать. На данном этапе постройка ручной гравитационной бетономешалки завершается. Теперь перейдем к созданию устройства посложнее, однако, способного освободить владельца от изнуряющих тягот физического труда.

Полезный совет: При работе с бетономешалкой не забудьте надеть средства индивидуальной защиты и соблюдайте технику безопасности. Перед началом работ убедитесь, что механизм надежно закреплен и должным образом подготовлен к выполнению возложенных на него задач. Управляя бетономешалкой вручную адекватно оценивайте силы чтобы не потянуть мышцы и не надорваться.

Электрическая бетономешалка

В процессе создания электрической гравитационной бетономешалки нам понадобится электромотор. Извлечь данное устройство из старой стиральной машины или иной другой техники, главное, чтобы он мог обеспечить необходимую скорость вращения приводного вала, а именно не более сорока восьми оборотов в минуту, при этом не перегреваясь и не разрушая другие элементы конструкции. Не забудьте снабдить мотор приводными ремнями и проверить электропроводку на наличие повреждений – станет обидно, если после завершения создания бетономешалки выяснится, что в моторе перегорели провода, и придется все разбирать.

Помимо мотора нам понадобятся:

• Металлическая емкость необходимого объема.
• Движущий вал
• Зубчатый венец, помещаемый на дно емкости
• Подшипники и шестерни
• Металлический каркас, способный выдержать полный вес механизма
• Сварочный аппарат
• Винтовые лопасти для перемешивания
• Гайки, болты и прочие расходные материалы

Принцип создания электрической бетономешалки схож с процессом постройки ручной, однако вместо физической силы необходимую работу выполнит мотор, подсоединенный к движущему валу при помощи приводных ремней. Ниже приведен алгоритм действий:

1. Просверлите отверстия с двух сторон металлической бадьи, чтобы впоследствии соединить барабан с движущим валом.
2. Установите люк по тому же принципу, что и для бетономешалки с ручным приводом.
3. Приварите зубчатый венец к дну емкости и прикрепите шестерни, создав тем самым механизм, передающий крутящий момент от двигателя к валу и лопастям.
4. Вставьте в кусок трубы подшипник с большим диаметром, приварите ее к емкости, а затем соедините движущий вал с электромотором, а так же не забудьте о винтовых лопастях.
5. Создайте опорную конструкцию достаточной прочности, чтобы она могла выдержать вес механизма и бетона, который будет мешаться внутри. Для более продуктивной работы следует так же оборудовать механизм поворотным устройством.

В заключении необходимо отметить, что в качестве металлической емкости сойдет любое подходящее под Ваши запросы сырье, например газовый баллон или железнодорожная цистерна. Грамотно подходите к процессу производства бетона, учитывайте особенности создаваемых Вами конструкций, а так же не забывайте вручную проверять качество смеси, поскольку любая машина может дать сбой и вызвать ненужные осложнения, а пытливый человеческий глаз, внимательность и концентрация способны превратить рутинную работу в непревзойденный шедевр. Желаем вам удачи в домашнем строительстве и, во время работы, не забывайте соблюдать технику безопасности.

42 фото и схем бетомешалки своими руками:

Создайте свои собственные улучшения бетона — Специалист по переносным бетоносмесителям

Когда у вас есть бетонная система, ваш двор становится лучше.

Бетонные плиты так легко содержать в чистоте. Самые красивые склады строительных материалов используют плоские бетонные конструкции, чтобы сохранить профессиональный вид и повысить эффективность. К сожалению, многие дворы с ландшафтными материалами работают на грязи или гравии, и они превращаются в грязное месиво, когда идет дождь. Бетонные поверхности отлично подходят для управления водой, уменьшения количества грязи и пыли. Бетон предпочтительнее асфальта из-за устойчивости к износу от ковшей трактора на складе материалов. Обычно бетон является одним из самых дорогих материалов для покрытия пола, поэтому большинство дворов никогда не доходит до установки наилучшего решения.

Одним из основных преимуществ владения собственной системой Cart-Away является то, что вы можете производить свой собственный бетон в любое время, когда вам это нужно. С системой производства бетона вы можете устанавливать плиты по себестоимости и значительно экономить. Кроме того, с вашими собственными машинами вы можете контролировать время укладки бетона.

Вы можете начать с гравия и строить свои плиты по мере роста

Два изображения в этом посте взяты из одного и того же места. Первый был в тот день, когда на сайте была установлена ​​система Cart-Away. Второй — спустя 4 года, после того как они уложили сотни метров бетона. Это место имеет более 6 акров собственности и превратилось в центр по переработке ландшафтных материалов и зелени с полным спектром услуг. Эти фотографии сделаны под разными углами, но на более поздней фотографии вы можете увидеть новые контейнеры и все бетонные плиты, окружающие их операцию Cart-Away. ПРИМЕЧАНИЕ: проезжие части и подъездные пути оставлены на участке для покрытия асфальтом.

Совершенно новая установка для перевозки тележек

Заливка бетона по расписанию

Вы можете планировать благоустройство двора по любому графику. Большинство наших клиентов используют время, когда есть период затишья для выполнения работы. Вы уже платите за работу, так почему бы не потратить время на улучшение качества обслуживания клиентов с помощью вашего бетона.

• Каждая стенка бункера установлена ​​на бетонном фундаменте, залитом с течением времени из их собственной системы Cart-Away.
• Каждый бункер для материала имеет плиту толщиной 6 дюймов под материалом и фартук из плит толщиной 6 дюймов, выходящий из всех бункеров.
• Все компоненты дозирования Cart-Away теперь находятся на плите
• Вся парковка трейлера находится на плите
• Их станция очистки находится на бетоне
• На плитах есть навесы для хранения инструмента.
• Фундамент офисов продаж залит собственным бетоном.
• Плиты под склады оборудования и бытовки.
• Плиты под систему переработки.

Более 600 ярдов улучшений.

Отличное обучение для сотрудников

Одним из самых больших преимуществ заливки бетона на собственном участке является то, что ваши сотрудники могут получить личный опыт.

Большинство клиентов Cart-Away заливают бетонную плиту, поэтому возможность делать бетонные работы очень ценна. Ваши сотрудники получат возможность формировать секции, рассчитывать объемы и накапливать навыки. Эти навыки помогут вашей команде лучше помочь вашим клиентам добиться успеха. Обучение заливке и отделке плиты поможет вашим работникам понять некоторые проблемы, с которыми сталкиваются клиенты. Они станут экспертами в эксплуатации автобетоносмесителя в «реальных» условиях. Весь этот опыт сделает вашу команду лучшим ресурсом готовых миксов для вашего сообщества.

Сейчас самое время составить план по улучшению вашей собственности. Экономьте деньги и создайте сильную команду продаж. Используйте свои инвестиции Car-Away в полной мере, заливая бетонные плиты повсюду.

Поделитесь этим постом с другими!

Как долго нужно перемешивать цемент в миксере?

В большинстве современных строительных проектов используется бетон в той или иной форме, поскольку он универсален, прочен и с ним довольно легко работать. Чтобы немного сократить свой бюджет, вы можете смешивать самостоятельно, но вы можете спросить, как долго вы должны смешивать цемент в миксере?

Бетон необходимо непрерывно перемешивать в течение примерно 3-5 минут, пока вещество не станет однородным, без больших кусков заполнителя и не приобретет рабочую консистенцию. Идеальная бетонная смесь должна быть однородной и не иметь видимых признаков расслоения заполнителя.

Наша команда хорошо знакома с этим материалом, поскольку за многие годы использовала бетон для укладки сотен подъездных дорог, внутренних двориков и фундаментов. При этом мы разработали довольно надежную формулу для создания идеальной цементной смеси с использованием лучших бетономешалок. Все дело во времени!

Как смешивать цемент в миксере

Перед тем, как начать смешивать цемент, вам необходимо собрать необходимые материалы, в том числе:

Если миксер работает от электродвигателя, вам понадобится подходящий источник питания для смесители, работающие на бензине или дизельном топливе. Вам нужно убедиться, что у вас есть запас правильного топлива. С учетом этих соображений пришло время начать смешивать цемент.

Подготовка бетономешалки

Во-первых, перед началом работы рекомендуется посмотреть, какие типы бетономешалок вам нужны. Затем смочите внутреннюю часть барабана миксера небольшим количеством пресной воды, так как это значительно облегчит последующую очистку устройства. Налейте небольшое количество воды в бочку и прокрутите ее на пару оборотов, чтобы соответствующим образом покрыть внутренние стенки.

Загрузка материалов

Мы рекомендуем придерживаться стандартного соотношения 1:2:3 при загрузке базовых материалов бетона в миксер, поэтому добавьте в барабан 1 часть цемента, 2 части песка и 3 части камня.

Сначала добавьте песок, затем столько же воды, затем цемент и, наконец, камень. Повторяйте это до тех пор, пока не достигнете предполагаемого объема материала, обязательно отслеживая, сколько воды было добавлено, храня ее в ведре или мерном контейнере.

Вы также должны помнить, что барабан бетономешалки может быть заполнен только примерно на 80% от его максимальной вместимости, поэтому учтите это при своих измерениях, прежде чем приступить к работе!

Отрегулируйте уровень воды

При смешивании первых нескольких партий добавляйте воду небольшими порциями, пока не достигнете желаемой консистенции. Стремитесь к густой смеси без кусков каменного заполнителя, так как с ней будет легко работать, и она будет достаточно прочной после высыхания.

Никогда не добавляйте воду в чрезмерных количествах, так как вы всегда можете добавить больше во время работы, хотя удалить влагу будет сложно, не влияя на соотношение основных материалов.

Очистка миксера

Хотя это и не является строго этапом процесса смешивания, необходимо как можно скорее очистить внутреннюю часть барабана, чтобы предотвратить высыхание остатков на стенках. Этому процессу помогает вода, которую вы добавили ранее. Теперь вам просто нужно добавить в барабан больше воды вместе с небольшим количеством гравия и несколько раз прокрутить машину, чтобы удалить остатки.

Часто задаваемые вопросы

Какое минимальное время перемешивания бетона?

Минимальное время смешивания бетона составляет 1 минуту, при условии, что ваш миксер работает с разумной скоростью и не переполнен. Большинство бетоносмесителей могут производить пригодный для использования бетон примерно за 1-2 минуты.

Каково максимальное время перемешивания бетона?

Максимальное время смешивания бетона составляет 90 минут, хотя лучше снимать и укладывать бетон в течение 1 часа после смешивания, так как большинство составов цемента схватывается примерно через 60-9 минут.0 минут.

С какой скоростью должна вращаться бетономешалка?

Бетономешалка должна вращаться с минимальной скоростью 15 оборотов в минуту (об/мин), чтобы предотвратить затвердевание смеси, хотя большинство современных бетономешалок вращаются со скоростью ближе к 20-30 об/мин, чтобы ускорить процесс.
