Как сделать продухи в кирпичном цоколе: Продухи в цоколе — делаем вентиляцию правильно

частного дома (деревянного и др.), в чем важность создания вентилируемого цокольного этажа, как сделать отдушины, для чего нужны вентиляционные решетки?

Отверстия вентиляционных систем или продухи, требуются при возведении любого дома, оборудованного подвалом или цокольными помещениями.

Эти устройства выполняют важную роль, поскольку способствуют удалению из подпольного пространства излишек влаги, разрушающе действующих на фундамент, предотвращают формирование плесени и радоновых загрязнений воздуха.

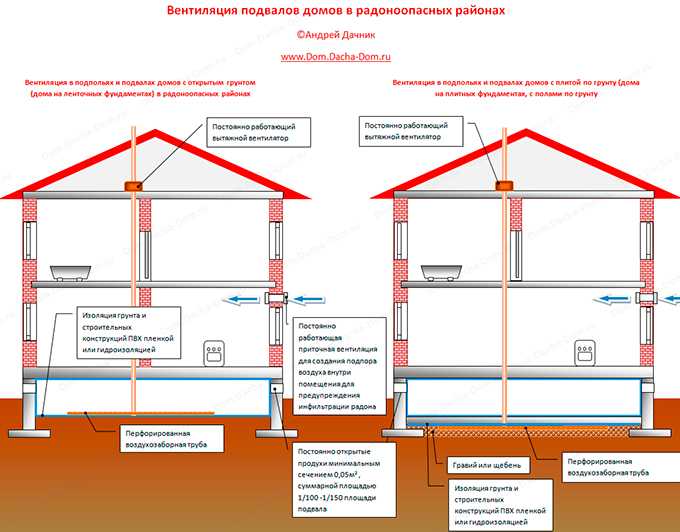

Поэтому такие системы обязательны к установке в радоноопасных районах. В низинных зонах размещения строительства в этих регионах одной только системы естественной вентиляции будет недостаточно и потребуется приточно-принудительная вентиляция цокольных помещений.

Хотя для отечественных застройщиков это в диковинку, поскольку не все еще представляют себе опасность постоянного радонового воздействия на организм человека, а вот в странах ЕС требование по установке приточно-вытяжной вентиляции подвалов на радоновых грунтах уже стало нормой законодательства.

Содержание

• 1 Что такое продухи?
  • 1.1 Зачем необходимы?
  • 1.2 Когда частный дом не требует организации отдушин?
• 2 Требования к размерам, числу и месторасположению
• 3 Процесс создания
• 4 Вентиляционные решетки
  • 4.1 Требования к установке
  • 4.2 Разновидности
  • 4.3 Процесс и технология монтажа
• 5 Нужно ли закрывать отверстия на зиму?
• 6 Возможные ошибки при обустройстве цокольных вентилируемых каналов
• 7 Видео по теме статьи
• 8 Заключение

Что такое продухи?

Продухами или отдушинами называются не очень большие технологические отверстия, располагающиеся по контуру постамента дома. Их главная цель — обеспечить надежное естественное вентилирование цокольного пространства.

При отсутствии продухов в техподполье создаются условия для образования высокого уровня влажности и, как результат, возникновения на стенах налета плесени и гнилости, приводящих к постепенному разрушению строительных конструкций и созданию неудовлетворительных санитарных условий проживания в доме.

Для организации качественной вентиляции в цоколе индивидуального дома должны учитывать:

1. Вид фундамента: ленточный или свайного типа.
2. Характеристики грунта.
3. Общую площадь цоколя.
4. Климатический район строительства.
5. Розу ветров.
6. Наличие подземных газов, в частности, радона.
7. Промежуток до стены и прочих построек, образующих естественную преграду для движения вентилируемого воздуха.

Зачем необходимы?

Если в процессе строительства жилого объекта не побеспокоиться о создании действенной вентиляции подвальных помещений, со временем такие строения невозможно будет эксплуатировать. Влажность, грибки, плесень — это только малая доля проблем, с которыми столкнется собственник.

Сегодня ученые выявили еще одну проблему безвентиляционных цоколей — воздействие радиоактивного газа радона. Как правило, его концентрации ничтожно малы, он рассеивается в воздухе, не нанося вреда окружающей среде.

Но при отсутствии вентиляции в подполье, он накапливается и начинает проникать через щели в жилые комнаты, имея концентрацию, которая в разы превышает установленные санитарные нормы. А в результате жильцы такого дома буду страдать от онкозаболеваний.

Не меньшая проблема имеется в деревянных домах. Принято считать, что такие стеновые конструкции способны «дышать», поэтому многие застройщики, думают, что в нем не требуется устраивать вентиляцию цоколя. И это большая ошибка, поскольку влажность и сырость крайне губительна именно для деревянных построек.

Надежная вентиляция деревянных домов выполняется по естественному принципу: воздушные потоки просачиваются в комнаты через древесные поры, выполняющих роль мощных природных фильтров и обеспечивающих непрерывное кругообращение свежих воздушных масс.

Когда частный дом не требует организации отдушин?

В отдельных вариантах индивидуальное домовладение не требует установки вентиляции в цоколе. Допускается не устанавливать продухи в таких ситуациях:

1. Подполье выполнено в виде закрытого пространства. Например, оно заполнено песком, а сверху смонтирована бетонированная плита. В таком помещении, фактически подпола нет.
2. Грунт в техподполье покрыт высококачественным гидроизоляционным слоем, тем самым перекрыт источник образования влаги.
3. Имеется приточно-принудительная вентиляция в цокольных помещениях, с производительностью не менее 1 л/с на каждые 10 м2 подпола.
4. Подпол оборудован воздушным отоплением и имеет связь с проветриваемыми комнатами.
5. Когда деревянное сооружение установлено на низком ростверке и снизу здание хорошо продувается.

Разумеется, во всех случаях, при отказе от установки вентиляционных отверстий потребуется тщательный анализ и мнение специалистов.

Требования к размерам, числу и месторасположению

Расчет характеристик воздухообмена цокольного помещения выполняют на первоначальной стадии проекта строительства жилого объекта.

Далее определяют высоту, на которой нужно разместить отверстия. В средней полосе России их необходимо устанавливать на 600 мм выше уровня почвы, чтобы снег не перекрыл вентиляцию, и в подвал не затекла талая вода.

В соответствии со СНиП, вся площадь сечения продухов в цокольных помещениях обязана быть не ниже 1/400 от общей площади вентиляции. Следовательно, для домовладения в плане 10х10 м общая площадь сечения всех отверстий будет равняться 0,25 м2.

Конфигурация таких воздуховодов может быть любой, обычно это круг либо прямоугольник.

Пример подсчета количества отдушин для постройки 10х10 м, с суммарной площадью 0,25 м2:

• предельная дистанция от углов установлена не меньше 1 м, на каждые 2 м устанавливается одно отверстие;
• принимают, что отступив от углов по 1 м, можно установить по пять отверстий на каждой стороне, итого на двух противоположных стенах — 10 единиц;
• определяют площадь одного отверстия: 0,25 м2 : 10 = 0,025 м2;
• если устанавливаются продухи круглого сечения, по формуле площади круга определяют минимальный диаметр: d = √4*0,025:3,14 = 0,140 м или 14 см.

Процесс создания

Вентиляцию цокольных помещений выполняют на первоначальной стадии постройки здания в процессе армирования фундамента или укладки цокольных стен. Обычно для этих целей применяют асбестоцементные либо ПХВ-трубы.

Трубные участки расчетной длины крепятся в арматурную конструкцию арматуры по контуру строения с применением стальной проволоки, после чего закрывают отверстия временными заглушками, чтобы при заливке туда не попал бетон.

Торцевые стены труб должны точно примыкать к внутренней стене опалубочной формы.

Пошаговая инструкция выполнения вентиляционных отверстий при строительстве цоколя фундамента:

1. Выполняют разметку точек установки, наносят диаметр или другие габариты отверстий.
2. Начинают установку, отступив 1 м от угла строения, с тем, чтобы не допустить создания воздушных карманов.
3. Процедура выполняется на этапе армирования фундамента. В арматурную матрицу по порядку вводятся трубы диаметром 14-15 см по всему периметру цоколя, обвязочной проволокой закрепляют трубы на арматурной сетке.
4. Заполняют подготовленные отверстия высушенным песком и временно закрывают их, чтобы не перекрыть цементом в процессе заливки
5. После затвердевания бетона опалубку убирают, а трубы очищают от заглушек.
6. Воздуховод закрывают железной решеткой, чтобы остановить движение грызунов.

Вентиляционные решетки

Надежная вентиляция цокольных помещений — важный процесс, обеспечивающий нормативный эксплуатационный срок дома создает необходимый микроклимат в доме в любой временной период года. Назначение решетки — защитить территорию подпола от мелких животных и грызунов.

Требования к установке

Для того чтобы закрыть с улицы вентиляционные трубы, установленные в стеновых конструкциях цоколя, на внешней стороне конструкции устанавливаются специальные решетки.

Они декорируют выход вентиляции, обеспечивают регулировку интенсивности воздухообмена и защищают воздуховоды от попадания в них атмосферных осадков.

При выборе разновидности решетки нужно знать, что пластиковые изделия на улице устанавливать не рекомендуется, они доступны грызунам. Лучший вариант для цокольных конструкций — металлические регулируемые решетки, способные устанавливать необходимый режим вентиляции в зависимости от климатических условий.

Например, в теплое время года они открываются полностью, а при минусовых температурах окружающего воздуха, частично перекрываются.

Разновидности

В торговой сети существует много вариантов вентиляционных решеток, которые группируются по:

• конфигурации,
• размерам,
• исходному материалу,
• цветовому оформлению.

По форме они бывают круглого и прямоугольного сечения, можно найти конструкции, выполненные в виде овала и многоугольника. Первые 2 вариации наиболее распространенные, тем не менее, они обладают серьезным недостатком, правильная форма выходного отверстия способствует созданию вихревых потоков на выходе, что отрицательно воздействует на процесс оттока воздушных потоков.

По способу функционирования решетки подразделяются на приточные и вытяжные. Первые, через которые происходит приток воздуха, а через вторые — отток отработанного воздуха. Выпускают также конструкции решеток:

• с неподвижными пластинами,
• накладные,
• на петлях,
• способные открываться,
• регулируемые,
• с установкой обратного клапана.

По виду использованного материала, изделия бывают из пластика, дерева и металла. Металлические решетки выпускаются алюминиевыми и стальными.

Первые ограничены по размерам, поскольку при установке на каналах с большим сечением, под воздействием нагрузок, легко сгибаются. Стальные конструкции самый прочный и наиболее популярный у застройщиков вариант.

Процесс и технология монтажа

Самый надежный и распространенный вариант крепления вентрешетки – с использованием болтовых соединений. Он используется практически на любом типе внешних стен.

Закрепление болтами выполняется по такому алгоритму:

• вначале производится разметка места, где будет проводиться монтаж решетки;
• просверливают отверстия под шурупы с использованием дрели, таким образом, чтобы головка введенного шурупа встала точно по контуру решетки;
• далее прикладывают решетку к требуемому контуру и закрепляют ее шурупами.

При выборе метода крепления с помощью горячего клея, его наносят пистолетом по контуру вентотверстия и крепко прижимают решетку к стене. После фиксации конструкции на стене, уплотняют щели пеной для монтажа. После застывания пены, излишки осторожно удаляют и зашпаклевывают места сочленения раствором.

Нужно ли закрывать отверстия на зиму?

Многие источники дают рекомендации на период холодов закрывать продухи в цокольных помещениях для сохранения тепла в доме. Специалисты утверждают, что такое решение неправильное и способно нанести вред конструкции дома и здоровью его жильцов.

Прикрывать отверстия ни при каких температурных режимах не допускается. В подобных вариантах древесина начинает портиться, а в ее тканях появляется грибок и заплесневелость.

Если при открытых продухах становится холодный пол, вина не вентиляции, а следствие некачественно выполненной термоизоляции подпола. В случае, когда абсолютно все технологические операции соблюдены — пол остается теплым при открытых продухах, даже в довольно лютые холода.

Поскольку из почвы систематично испаряется высокорадиоактивный радон, хотя и в малых объемах, если перекрыть доступ воздуху, буквально за пару месяцев способна набраться концентрация, которая будет вредна для здоровья окружающих.

Возможные ошибки при обустройстве цокольных вентилируемых каналов

Ошибки, которые допускают при создании вентиляционных каналов в цокольных помещениях, приводят к нарушению параметров воздуха и к развитию негативных процессов в строительных конструкциях дома, вызывающих преждевременный износу.

Наиболее частые ошибки, которые допускаются застройщиками при обустройстве вентиляции в нижней части дома:

1. Нарушением минимального сечения вентиляционных отверстий: для обычных грунтов 1/400 от плана цокольного этажа, для радоноопасных районов 1/150 от вентилируемой площади.
2. Нарушение высоты отверстий от уровня грунта — 60 см.
3. Нарушение минимального расстояния расположения от угла — 1 м.
4. Неправильная схема расположения продухов по периметру дома.
5. Отсутствие вентотверстий в цоколе деревянного дома.

Если обнаружены нарушения в вентиляции цокольного этажа, можно выполнить реконструкцию схемы, тщательно просчитав все технические варианты, чтобы обеспечить необходимый уровень кратности вентиляции в подполе, а затем выполнить требуемое количество отверстий нужного сечения с помощью перфоратора.

Все, что необходимо знать о строительстве цоколя, найдете в этом разделе.

Видео по теме статьи

Как сделать продухи в цоколе из кирпича, подскажет видео:

Заключение

Изготовление продушин в цоколе собственного коттеджа — обязательное условие при ленточном фундаменте и неотапливаемом подвале. Достаточная естественная вентиляция цокольных помещений обеспечивает долговечность постройки.

Система вентиляции должна функционировать и в зимнее время года, поскольку недостаток эффективного вентилирования приведет к потере надежности строительных конструкционных элементов дома, что по стоимости восстановительных работ в десятки раз превысит затраты на отопление дома.

Как сделать вентиляцию и продухи в фундаменте?

Продухами называют отверстия в части фундамента, которая возвышается над землей. Они выполняют функцию вентилирования воздуха под полом первого этажа.

Продухи в ленточном фундаменте

Они не дают скапливаться сырости, которая с большей интенсивностью образуется в зимнее время. Чаще всего необходимость в продухах возникает, если планируется использовать ленточный фундамент, для защиты цоколя.

Для чего нужны продухи?

Грунт, к которому прикасается залитый пол дома, имеет в своей структуре влагу. Когда температура воздуха повышается, она начинает активно испаряться. Больше всего этим процессам подвержен бетонный пол, например, бани.

Его температура, как правило, ниже температуры воздуха, поэтому влага, исходящая из грунта, конденсируется и остается на его стенках.

Если влажный поток сильный, то это приводит к переувлажнению основания дома и земли вокруг него. Чрезмерная влажность негативно сказывается на надежности конструкции, а также приводит к появлению гнили в основании деревянного здания, или плесени – кирпичного.

Вентиляционные отверстия нужны для вывода избытков влаги на улицу, которая в парообразном состоянии. Принцип их действия простой. Ветер провоцирует сквозняк, продувание воздуха цоколя, который проходит сквозь пространство подвала и выходит в другой части дома.

Бывают случаи, когда вентиляция фундамента не обязательна. К таким ситуациям относятся следующие:

• внутри помещения в полу уже есть вентиляционные ходы – проветривание дома происходит изнутри постройки;
• фундамент защищен качественным паробарьерным материалом;
• в подполье обустроена искусственная вентиляция; единственным условием является ее высокая мощность и непрерывность включения;
• подполье перекрыто слоем песка или грунта.

к оглавлению ↑

Технические требования к продухам

И все-таки в большинстве случаев устройство продухов необходимо. Их расчет происходит на основании нормативных актов о строительстве. Согласно им, общая площадь отверстий должна составлять не меньше, чем 1/400 площади подполья. Если речь идет о радио опасных зонах, то их площадь должна быть на уровне 1/100-1/150 от общей площади пола цоколя.

Система продухов в ленточном фундаменте

Один продух может иметь размер 0.05 м². Наибольший показатель размера должен составлять не больше, чем 0.85 м², потому как большую площадь придется армировать. К примеру, отверстия размером 30×30 см стоит армировать по периметру.

Продухи могут отличаться не только размером, но и формой. К примеру, можно сделать отверстия квадратной, круглой, прямоугольной или даже треугольной формы. Расположение вентиляции дома должно быть равномерным.

Чтобы избежать образования вентиляционных «мешков», необходимо разместить крайние продухи в фундаменте максимум в 90 см от углов дома, а именно, его внутренней грани. Лучше чтобы их количество было парным, а устройство – симметричным. Так обеспечится равномерный выход парообразной влаги из полости фундамента.

Высота, на которую продухи должны быть подняты над землей, зависит от высоты самого фундамента. Желательно, чтобы расстояние от грунта до первого отверстия составляло не менее 200 мм, потому как при низком размещении сквозь них в полость фундамента могут проникнуть паводки. С этой точки зрения, чем выше расположено отверстие, тем безопасней.

к оглавлению ↑

Как рассчитать количество продухов?

Согласно самой простой формуле, в фундаменте деревянного дома необходимо сделать один продух на два-три метра стены. Во внимание берется место расположения здания. Если оно стоит на возвышении, то достаточно использовать два отверстия в нижней части.

Вентиляционные решетки на продухах фундамента

Если дом стоит в низине, то их должно быть больше. Монтируются продухи в фундаменте после окончания фундаментных работ в соответствии с проектом. Это значит, что вентиляция должна располагаться ниже уровня пола первого этажа.

Чтобы рассчитать количество продухов, необходимо воспользоваться двумя формулами: для расчета площади одного отверстия и их количества. Итак, в первом случае эффективна формула: S = F/400. F — это площадь помещения под первым этажом. Затем, берется формула N = S/P, где P — это размер одного продуха.

Для примера, исходные данные дома такие: размер фундамента – 5×6, желаемые размеры вентиляции – 200×250 мм или 0.05 м². Согласно формуле получится: S = 30/400 = 0,075 м²; N = 0,075/0,05 = 1,5 ≈ 2 шт.

Используя полученные данные, необходимо сделать 4 вентиляции, указанного размера. Их можно сделать на коротких или длинных стенах дома, однако, расположение на коротких стенах обеспечивает лучшее движение воздуха.

к оглавлению ↑

Продухи в фундаментах разного типа

Устройство продухов зависит от того, о каком типе фундамента идет речь. Различают такие типы конструкций, подверженные воздействию влаги:

• монолитный ленточный фундамент;
• кирпичный фундамент.

Обустраивать продухи в ленточном фундаменте монолитного типа стоит еще на этапе установки опалубки. Для этого можно использовать готовые отверстия. Вентиляционные проходы в монолитном ленточном основании дома необходимо производить так:

1. Собрать опалубку и каркас из армирующей арматуры. Сделать рассчитанное количество отверстий в стенах опалубки.
2. Обернуть трубу или любую другую заготовку для укрепления вентиляционного прохода рубероидом и вставить в проделанные в опалубке люки. Опалубку стоит прошить насквозь.
3. Герметизировать отверстия, чтобы при заливке в них не попал бетон.
4. Через семь дней после заливки вытащить трубу или заготовку из прохода.

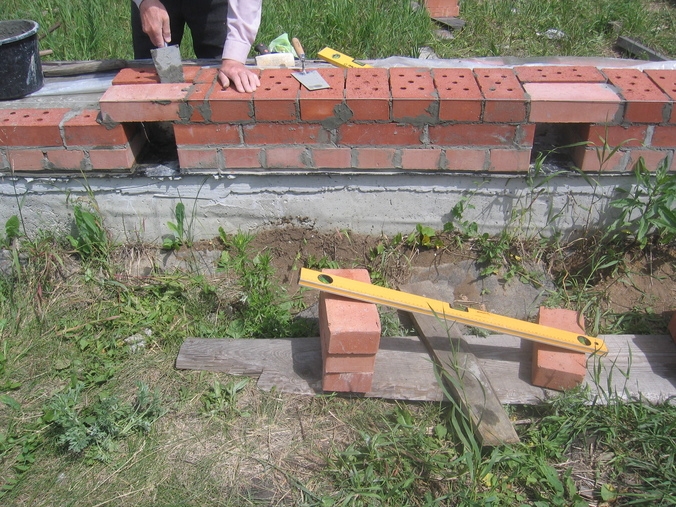

В кирпичном фундаменте сделать продухи необходимо в таком порядке:

1. От поверхности земли отсчитать второй или третий слой кладки. При установке следующих рядов пропустить несколько штук кирпичей в нужных местах и вставить в отверстия металлическую трубу.
2. Последний ряд кирпича должен закрывать трубу. С этой целью материал ложится на тело вентиляционного канала.
3. Установить решетки на проходы, чтобы обезопасить их на зимний период.

Удобство этого способа в том, что оси отверстий будут точно совпадать.

к оглавлению ↑

О правильном устройстве продухов (видео)

к оглавлению ↑

Продухи в деревянном доме

Чтобы защитить фундамент бани, устройство вентиляции обязательно, из-за сильных перепадов температуры в период ее отопления. Как правило, она формируется в закладных балках бани между первым и вторым венцом. Вентиляция фундамента для деревянного дома происходит следующим образом:

1. Отметить места, в которых расположатся вентиляционные проходы бани.
2. Сделать пропилы при помощи пилы насквозь закладных бревен.
3. Обустроить получившиеся отверстия досками. Если сделать их в виде короба, то для глаза они будут незаметны.
4. Установить защитные решетки.

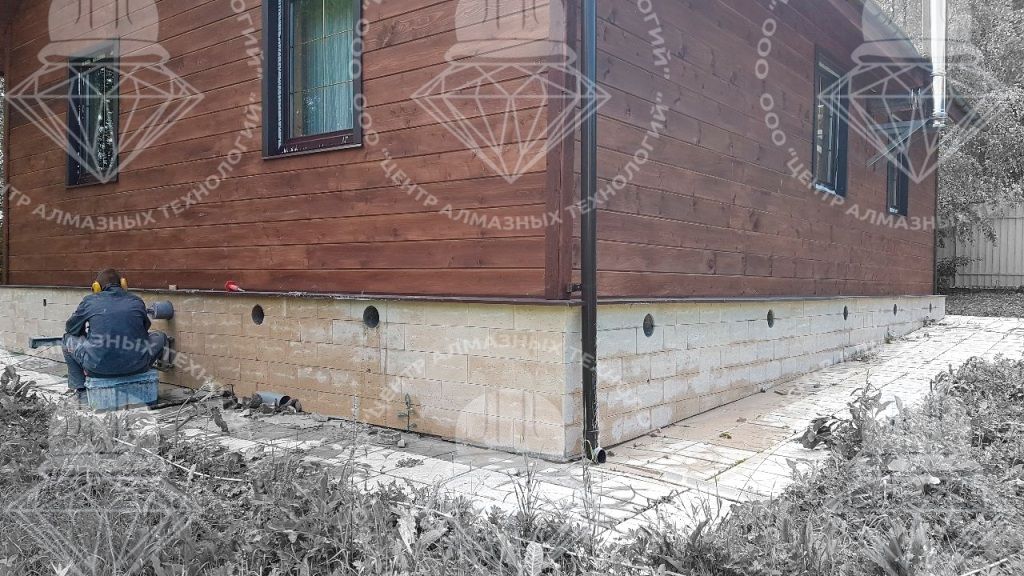

Если дом уже готов, в нем также можно обустроить продухи в фундаменте. Например, если строительство дома только началось, то фундамент можно «доточить» при помощи цоколя и сделать вентиляционные окна в нем.

Если вариант с цоколем невозможен, придется делать окна в готовом фундаменте дома при помощи алмазного бура. Только нужно следить за тем, чтобы не задеть арматурный пояс.

Подпольная вентиляция в частном доме

Долговечность частного дома из любого строительного материала во многом зависит от регулярного проветривания пространства, расположенного под нижним потолком. Идеально – когда подпольная вентиляция в частном доме проектируется и реализуется на начальном этапе строительства. Тогда она и рассчитана, и устроена правильно.

Все о грамотной организации системы, предназначенной для отвода избыточной влаги от частично или полностью заглубленных в землю конструкций, вы узнаете из следующей статьи.

Мы расскажем вам о важных функциях, которые выполняет внутрипольная вентиляция. Мы расскажем, как правильно расположить и установить компоненты, предназначенные для удаления отработанного и подачи свежего воздуха.

Необходимость вентиляции подполья

Вентиляция подполья в частном доме обязательна по следующим причинам:

• От разницы температур улицы и под полом конденсат оседает на лагах с балками перекрытий и плинтус. Без вентиляции капли воды, содержащие кислоту, разрушают бетон, кирпич и дерево, вызывая коррозию строительных материалов.
• Влага способствует появлению, оседанию и развитию плесени и грибков, поражающих древесину, металл и бетон. Уже появившаяся плесень при естественной нормализации уровня влажности никуда не исчезает, а при последующем повышении ее начнет активнее развиваться на пораженных участках;
• Закрытая территория подземелья аккумулирует углекислый газ, особенно если там хранится осенний урожай.

Влажность подземных слоев увеличивается при контакте с почвами, которые всегда содержат воду в различных пропорциях.

Особенно влажность ощущается на уровне почвы, т.е. почвенно-растительного слоя до 40 см, который активно поглощает осадки и регулярно орошается при поливе.

Если система вентиляции в черновом полу недостаточно эффективна, она будет сырой. Из-за недостатка кислорода будет создана благоприятная среда для развития анаэробных бактерий. Кроме того, будет накапливаться углекислый газ.

Подпольная вентиляция необходима практически для любого дизайнерского решения. Исключение составляет конструкция пола по грунту, при которой балки или плиты укладываются непосредственно на песок или щебень, а не перекрывают пролеты между стенами фундамента.

Особенности вентиляционного устройства

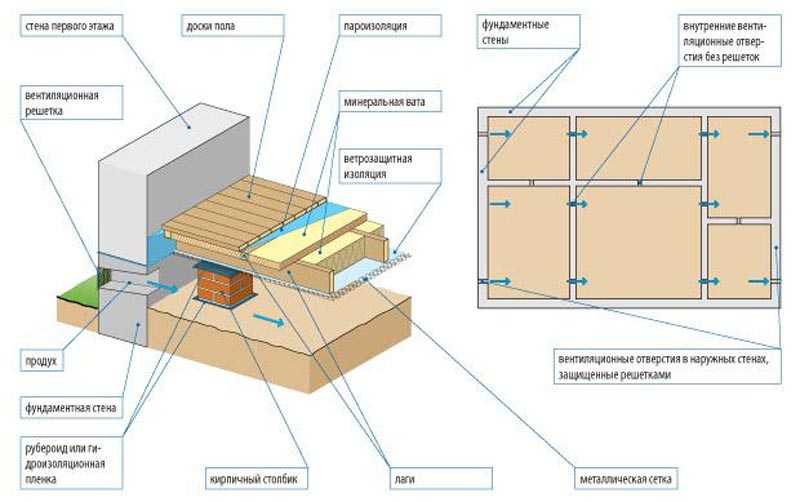

Если под полом дома остается пространство, его вентиляцию чаще всего организуют посредством устройства форточек внутри подвала. Вентиляционные отверстия проектируются на точно рассчитанных расстояниях друг от друга, от уровня земли, от углов зданий и других факторов.

Вентиляционные отверстия закрыты вентиляционными решетками для защиты от грызунов. Это традиционное решение для организации системы естественной вентиляции.

Для более эффективной вентиляции форточки выбирают с подветренной стороны и в противоположной стенке цоколя/цоколя. Вентоотверстия должны располагаться друг напротив друга. При таком решении тяга естественно увеличивается.

Ветер, залетев в отверстие с одной стороны, дует в отверстие с другой стороны, унося с собой влагу, летучие молекулы углекислого газа и затхлые запахи. При дальнейшей эксплуатации необходимо только следить, чтобы вентуропермы не были заблокированы какими-либо предметами изнутри и не зарастали снаружи.

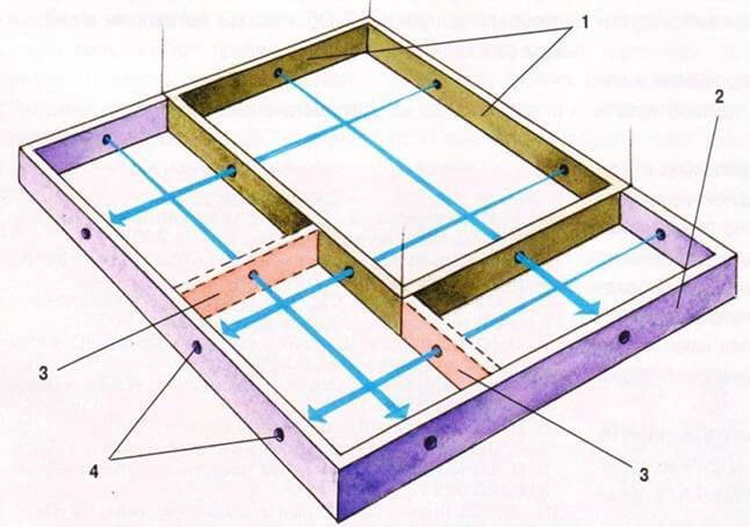

В ленточном фундаменте форточки располагают друг напротив друга, чтобы обеспечить стабильный естественный приток воздуха.

При наличии перегородок внутри фундамента каждая из них также выполняется вето-отверстиями. Для того чтобы движение воздушных масс было устойчивым и свободным, внутренние форточки располагают прямо напротив форточек, выбранных в наружных стенах.

При невозможности подобрать необходимое количество отверстий в стенах подвала или фундамента площадь каждого мини-проема увеличивается. Важно, чтобы общая площадь вентиляции соответствовала нормативным требованиям.

Для нормальной вентиляции пола должен быть обеспечен достаточный приток воздуха — размер вентиляционных отверстий должен соответствовать нормативным требованиям.

Можно сделать ряд отверстий одинакового размера, а можно сделать одно широкое окно с решеткой или открывающейся створкой. При сооружении окна внутри конструкции должен быть проход или люк, открываемый для периодического залпового проветривания.

Возможна прорубка вентиляционных каналов в фундаменте/часовне уже возведенного сооружения мобильной бурильной машиной, предназначенной для горизонтального сверления и сверления стен. Для формирования отверстия вам понадобится снаряд, оснащенный алмазной фрезой.

В идеале, вентиляционные отверстия во внешних и внутренних стенах фундамента, проходы и большие отверстия вентиляционных труб должны быть проложены до заливки глины в опалубку.

Если внутри есть дополнительный фундамент, напр. для кирпичной печи или массивного напольного газового котла количество отверстий необходимо увеличить в 1,5-2 раза внутри наружной опорной плиты.

Перфорация может быть не только круглой, но и квадратной, прямоугольной и даже треугольной. Главное, не уменьшить общее сечение, указанное в строительных нормах. Размер проема не должен препятствовать поступлению необходимого количества воздуха.

Никогда не поздно сделать вентиляционные отверстия в фундаменте или цоколе. Их можно пробить перфоратором или просверлить мобильным алмазным резцом.

Второй способ организации вентилируемого пространства более трудозатратный и ресурсозатратный. Из подполья организована вытяжка через вентиляционную трубу на крышу. В этом случае воздух поступает в систему через жалюзи в помещениях.

В этом случае воздух из фундамента не вытягивается, а требуется наружная изоляция фундамента, цоколя и раструбов. Это лучший вариант, если вы планируете построить хорошо утепленный экодом, использующий принципы энергосбережения.

Подпольная вентиляция в деревянном доме

Бревенчатый дом чаще всего возводят на столбчатом основании. Он крепится на нижний венец, служивший своеобразной решеткой для укладки балок перекрытий. Щели между фундаментными столбами обычно вообще ничем не закладывают, что обеспечивает естественную вентиляцию.

Дома из бревна или бруса теперь тоже ставят на ленточный фундамент из кирпича, борта бетонные. При возведении цоколя из штучных материалов проемы формируются в процессе кладки.

Если пол в доме решили не отделывать деревянным настилом, то его устраивают по плавающей технологии, т. е. черновой пол не имеет связи со стенами. В этом случае между настилом и венцом остается небольшой зазор, через который будет осуществляться вентиляция пола и пола.

Зазоры закрываются плинтусами, но наличие небольших зазоров обеспечивает полную вентиляцию. На противоположных сторонах комнат можно разместить специальные плинтуса с вентиляционными отверстиями.

Пол в деревянном доме укладывается по плавающей схеме, т. е. с зазором по периметру. Через эту щель из пола выходит влажный воздух. Также в полу установлены вентиляционные выходы с решетками.

Дополнительно можно оставить щели в углах у стен для вентиляции, закрыв их вентиляционными решетками. Это решение также улучшит циркуляцию воздуха под полом здания.

Нормы воздухообмена

Как организовать вентиляцию подполья? Вентиляционные отверстия следует закладывать на этапе возведения фундамента.

Для обеспечения стабильного воздухообмена в пространстве под плитой основания необходимо соблюдать следующие правила:

• При установке форточек на 15-20 см ниже верхнего края планки (при низком основании ), перед отверстием делается яма.
• Шаг между соседними проемами не должен превышать 3м.
• Отверстия в цоколе расположены на расстоянии от угла до 1м.

Если дом построен на холме, он обязательно хорошо проветривается с обеих сторон. В этом случае количество отверстий можно немного уменьшить.

Если дом построен в местности с низкой ветровой активностью, расположен в низинах или окружен лесом, количество или размер вентиляционных отверстий следует увеличить.

В подвале или фундаменте дома, построенного в низинной местности, следует увеличить суммарное сечение вентиляционных отверстий: либо по количеству, либо по площади.

Размеры вентиляционных отверстий в фундаменте и подполье регламентируются СНиП № 41-01-2003 или актуализированной редакцией правил СП 60.13330.2012.

Площадь всех вентиляционных отверстий должна быть не менее 1/400 общей площади пола. То есть если дом 9 м на 9 м, то площадь дома 81 м2. В этом случае общая площадь вентиляционных отверстий в фундаменте должна быть 81/400=0,20 м2 или 20 см2.

Минимальная площадь вентиляционного отверстия должна быть не менее 0,05 м2. То есть прямоугольные отверстия должны быть размером 25х20см или 50х10см, а круглые отверстия должны быть диаметром 25см.

Если в частном доме такие духи будут смотреться великоватыми, их можно сделать в 2 раза меньше, увеличив количество отверстий, чтобы их общая площадь была не меньше расчетной.

Шурупы для формирования вентиляционных отверстий, а также для прохода всех видов труб закладываются в арматурный каркас перед заливкой раствора в опалубку.

При продухах в ленточных фундаментах закладные закрепляются после установки арматурного каркаса. Это могут быть пластиковые или металлические трубы или асбестоцементные трубы. Края их доводят до уровня опалубки и хорошо скрепляют.

Чтобы бетон не расплющивал пластик при заливке, в трубы насыпают песок и закрывают заглушками. После снятия опалубки эти закладные остаются на месте. Прямоугольные форточки делаются с использованием коробов из сбитых досок. В арматурный каркас также помещается деревянный ящик, который после застывания бетона снимается.

Вентиляционные отверстия проще сделать в кирпичном цоколе. В этом случае можно разрезать кирпичи или вместо целого кирпича положить половинку. В подвалах из бетонных блоков можно взять несколько блоков с парой больших отверстий, сделать их сквозными и поставить вместо обычных. Если строительным материалом являются железобетонные блоки, в швах делают задувку.

При установке дома на буронакатном, свайном или столбчатом фундаменте вентиляционное устройство не требуется. Даже если периметр зашит сайдингом, вентиляция осуществляется через стыки и зазоры в конструкции или перфорированные элементы.

Если зазор между опорами перекрыть кирпичом или бетонными блоками в столбчатом фундаменте, в строительном материале оставляют необходимое количество отверстий. Необходимо, чтобы их площадь равнялась одной четырехсотой площади пола.

Ekena Millwork GVCA Собор Уретановый фронтон Вентиляционная жалюзи

• Дом
• Гейбл Вентс
• Вентиляционные отверстия из уретана
• Собор Уретановый Фронтон Вентиляционные Жалюзи
