Как сделать правильно мауэрлат: Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка

Крепление мауэрлата — способы и возможности

Содержание статьи:

• 1 Крепление мауэрлата
  • 1.1 Крепление к стене из дерева
  • 1.2 Крепление к кирпичной стене
  • 1.3 Крепление к армопоясу

Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.

На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега. Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте.

Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:

• Кованными скобами;

• Деревянными или металлическими нагелями;

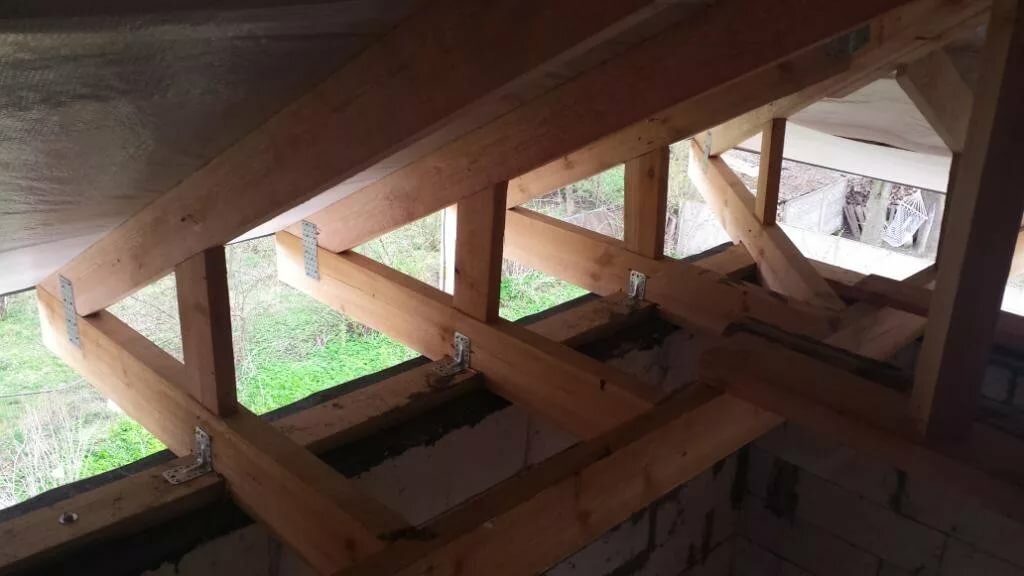

• Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;

• Анкерами;

• Проволокой;

• Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

Крепление к кирпичной стене

На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.

В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:

• Крепление проволокой. Она должна быть заложена между кирпичами еще за 3 ряда до конца стенки. Она замуровывается в кирпичную кладку. Длина проволоки должна подбираться таким образом, чтобы ее хватило на обвязку бруса. Количество точек с закладными проволоками должно быть соответственно количеству стропильных ног.
• Крепление деревянными пробками. В кирпичную кладку замуровываются деревянные пробки, которые равны по длине 1 кирпичу. Эти закладки в обязательном порядке необходимо обрабатывать антисептиками. Пробка может быть заложена за один ряд кирпича до окончания кладки или непосредственно под конструктивным элементов. Выполнять это нужно поближе к внешней плоскости стены. Фиксируется он к этим пробкам металлическими скобами. И в этом способе крепления количество точек для фиксации обязано соответствовать количеству стропильных ног.
• Крепление арматурными анкерами. В кладку, не менее чем за 3 ряда до ее окончания, замуровывается арматура. Арматура подбирается диаметром не менее 10 мм и изгибается в форму буквы «Г». Короткий край этой арматуры должен быть не менее 25 см. Именно этой стороной она и закладывается в кладку. Вертикально будет торчать из стены длинный край. Арматура размещается в точках осевой разметки мауэрлата. Вертикальный кусок арматуры должен быть такой длины, чтобы его было достаточно, чтобы он прошел через весь брус и выступал на 25 см. В брусе проделываются отверстия, через которые и будет вдеваться арматура. После этого она загибается и фиксируется гвоздями. Как и в вышеописанных способах, точек креплений должно быть столько же, сколько и стропильных ног.

Крепление к армопоясу

Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.

Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.

Обращаем внимание! В самом идеальном случае крепление мауэрлата на газобетон должно находиться точно посередине между стропильными ногами. Поэтому необходимо следить и избегать совпадений мест креплений бруса с местами установки стропильных ног.

Если будет интересно изучить сразу и технологию кладки стен из газобетона.

До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.

Обращаем внимание! Не важно, какой способ крепления мауэрлата вы выбрали. В обязательном порядке под него нужно укладывать гидроизоляционный слой из какого-либо материала, например, рубероида. Сам деревянный брус нужно обрабатывать антисептиком несколько раз. Эти несложные операции помогут вам создать конструкцию, которая будет устойчива в воздействию пара и влаги.

Для того, чтобы снизить количество стыков по всей длине мауэрлата, необходимо подбирать брусья максимально возможной длины. Если все же это необходимо его сращивают путем косого прируба с одновременной фиксацией болтами, гвоздями или саморезами. По углам брус должен быть усилен металлическим скобами, пластинами или уголками. Вот и все основные способы крепления мауэрлата к стене. Надеемся, что вопрос, как закрепить мауэрлат к газобетону без армопояса или с ним больше не будет актуальным.

Крепим мауэрлат крыши на стены своими руками? Виды монтажа- Обзор +Видео

Остроконечные крыши, чаще всего выбираемые при проектировании домов, неплохо выдерживают испытания дождем и снегом. Однако, чтобы высокие нагрузки не оказывали негативного воздействия на стены и балки, и не стали причиной их деформации и разрушения, применяют мауэрлат для крыши. Что это за устройство, зачем оно нужно, каким образом оно монтируется и крепится? Такие вопросы может задать человек, малосведущий в строительстве, совсем не знакомый с устройством крыши. Информация, содержащаяся в данной статье, поможет найти на них ответы. [contents]

Содержание:

Правильный мауэрлат: назначение

Эта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.

Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?

• Создание общей конструкции из стен дома и сооружений кровли.
• Равномерное распределение нагрузки, с отдельных точек на все стены.

У нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.

Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?

Угол, под которым наклонена крыша, уменьшает силу давления скопившегося снега на сооружение, и перенаправляет ее из плоскости вертикальной в горизонтальную. Она становится как бы распирающей, из-за чего приобретает способность влиять на стены в том месте, где к ним крепятся стропила, точечно. С течением времени это негативное воздействие может не только деформировать стену, но и нарушить ее целостность.

Когда не обойтись без перекрытия мауэрлат?

Если сооружение построено из дерева, или возведено по каркасному типу, крепить мауэрлат в качестве отдельной конструкции нет смысла. С его функциями вполне справится стена, точнее, ее верхняя часть.

Если постройка выполнена из кирпича, пеноблоков, газобетона и прочих подобных материалов, то ее стены должны быть усилены мауэрлатом. На его сооружение идет тот же материал, что и для устройства кровли.

Обычно в таком качестве используется дерево, являющееся относительно дешевым материалом, довольно доступным, экологичным и вполне удобным в работе.

Можно изготовить это устройство из металла, но такой материал больше подходит для крупных промышленных построек, в которых нагрузка на кровельную систему существенно превышает таковую в жилых строениях.

Чтобы обеспечить прочность и надежность конструкции деревянного мауэрлата, предпочтительно применять для него цельные балки, изготовленные из массива.

В том случае, когда стена слишком большая, и не представляется возможным подобрать материал необходимой длины, то отдельные балки должны быть соединены максимально надежно.

Необходимо, чтобы место их соединения приходилось точно на середину стены, чтобы каждая из частей данной балки была максимально длинной.

Скажем, так: если имеется брус шестиметровой длины, и четырехметровая длина стены, то потребуется два равных куска по четыре метра, а не два и шесть.

Установка мауэрлата

Существуют определенные правила для устройства этой системы.

Ширина бруса должна составлять приблизительно треть от показателя толщины несущей стены, эта величина обычно составляет около двадцати сантиметров.

Не стоит пытаться сделать сечение маэурлата шире, в надежде получить более надежное устройство, это может лишь усложнить ситуацию.

Толстая балка будет иметь и значительно увеличенный вес. Мало того, что она сделает гораздо большей нагрузку на стены строения, ее масса также усложнит монтаж данной конструкции.

Для предотвращения порчи древесины, между стеной и мауэрлатом необходимо расположить слой гидроизоляционного материала. Можно использовать самый простой рубероид.

Чтобы древесину не повреждали микроорганизмы, она должна быть тщательно обработана антисептическим составом. Брусья размещаются ближе к середине стены, или ближе к ее внутренней части, таким образом, чтобы не меньше пяти сантиметров оставалось до ее внешнего края.

Крепление мауэрлата проволокой

Данный способ является одним из простейших в устройстве.

Потребуется металлическая проволока с диаметром от пяти миллиметров, которую помещают на глубину примерно шести рядов вглубь кирпичной кладки.

Она должна иметь такую длину, чтобы ее хватило не только на весь объем мауэрлата, но и оставшиеся концы были достаточными для скручивания друг с другом.

Через всю толщину бруса сверлятся парные отверстия для проволоки, на расстоянии около тридцати сантиметров, продетые сквозь них концы туго скручивают. С числом необходимых скруток определяются в процессе, но однозначно количество их не должно быть меньше числа стропил.

Крепление шпильками

Данное крепление выглядит как изготовленный из металла штырь, напоминающий букву Г, так как он согнут под углом в 90 градусов, с разными длинами сторон. К шпильке также может быть приварена квадратная пластина из металла со стороной пять сантиметров.

Эти металлические изделия помещают в глубину кладки на расстояние приблизительно 45 сантиметров.

При этом снизу должен быть расположен металлический квадрат шпильки, или же короткая перекладина буквы «Г».

Длины этого крепления должно оказаться достаточно для всей ширины мауэрлата, и минимум три сантиметра его должно торчать наружу. Шайбы, надежно прижимающие устройство к стене, накручивают сверху.

Мауэрлат: крепление к стене болтами

Анкерные болты могут устанавливаться непосредственно в сам армированный пояс, заливаемый раствором бетона. Высыхая, конструкция обеспечивает надежное удерживание мауэрлата.

По числу таких штифтов должно быть не меньше количества имеющихся стропил. Размещение их не должно совпадать.

Болты должны быть расположенными максимально вертикально, и как можно более выровненными в ряд.

После того, как штифты установлены на свое место, на них кладут мауэрлат, затем сильно ударяют по нему специальным молотом.

От удара на поверхности бруса отпечатываются метки, по которым потом будут делаться отверстия для анкеров. Болты обеспечивают крепость и надежность данного устройства.

Армопояс: крепление мауэрлата

Иногда применение армированного пояса просто рекомендуется, а в некоторых случаях оно строго обязательно. От чего же это зависит? Когда жилище возведено из материалов типа керамзитобетона или газобетона, любая попытка вбить в стены строения любое крепление может оказаться роковой. Из-за своей сравнительной мягкости материал может начать разрушаться. Чтобы этого не произошло, и применяется армопояс, который помогает произвести монтаж мауэрлата без повреждения целостности элементов строения.

Однако профессиональные строители советуют использовать армированный пояс и для строений из достаточно твердых материалов, таких как, например, кирпич, потому что данное сооружение обладает множеством полезных качеств:

• Исправляет не слишком ровную кладку стен в направлении по горизонтали;
• Способствует удерживанию стенной конструкции во время подвижек грунта и землетрясений;
• Распределяет более равномерно всю имеющуюся нагрузку;
• Придает конструкции особую жесткость и дополнительную прочность;
• Весьма надежно и крепко удерживает мауэрлат.

Армопояс: устройство

Прежде всего, изготавливается опалубка, в которую позже зальется смесь бетона. Ширина этой опалубки должна равняться таковой основной стены, размеры всего сооружения должны составлять не меньше 25 на 25 сантиметров.

Для здания, построенного из блоков газобетона, для последнего ряда лучше использовать секции, имеющие U-образную форму.

Своей поверхностью они образуют единый желоб, удобный для заливки. Для образования единой внутренней емкости желоба, все лишние поперечные стенки должны быть пропилены.

В получившийся желоб или в опалубку помещают арматурный каркас.

Он изготавливается из четырех толстых (от 12 мм) продольных штифтов, на которых, не реже чем через каждые 25 сантиметров, устраивают поперечную перемычку из восьмимиллиметровой проволоки. Анкеры с резьбой посредством проволоки крепятся непосредственно к самому арматурному каркасу.

Пояс должен заливаться бетонной смесью без перерывов, чтобы обеспечить одновременное высыхание получившейся конструкции, без образования стыков и швов. Для предотвращения образования в бетоне каверн и воздушных полостей, его протыкают штырем из металла, пока он находится в жидком виде.

Рейтинг

( 9 оценок, среднее 3.78 из 5 )

0 23 092.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!
