Как сделать опалубку для отмостки: Опалубка для отмостки своими руками

Как сделать опалубку для отмостки

16 мая 2022 г.

Для защиты фундамента от разрушительного воздействия дождевых и талых вод каждое здание обрамляется влагонепроницаемой полосой — отмосткой. Эта конструкция может быть жёсткой (монолитной), полужёсткой (сборной) и мягкой (насыпной). Самой надёжной и долговечной является первая, но она требует установки опалубки. На крупных объектах с данной целью используется заводское оборудование. Частники, пытаясь сократить денежные затраты, останавливают выбор на изготовленном вручную. Ничего плохого в таком решении нет. Главное только, чтобы при устройстве опалубки отмостки выполнялись технологические требования.

С чего начать устройство опалубки под отмостку

Перед тем как делать опалубку для отмостки, необходимо провести ряд подготовительных работ. Особой сложностью они не отличаются. Тем не менее к их выполнению следует отнестись со всей серьёзностью. Впоследствии это позволит не только без проблем собрать и выставить опалубочную систему, но и добиться максимального качества монолитной отмостки.

Шаг I. Сделайте проект отмостки

Если строительством собираетесь заниматься самостоятельно, то сперва сделайте от руки две схемы. На первой изобразите отмостку в разрезе и укажите размеры основных величин, которые в стандартном исполнении равняются:

• ширина — 60–120 см. Более точный показатель высчитывается путём определения длины вылета кровли за стеновые границы и прибавления 15–30 см;
• высота наружного края — 5–15 см;
• угол наклона верхней плоскости — 3–7° на каждый метр ширины;
• компенсационный зазор между отмосткой и фундаментом — 1–2 см.

На второй схеме начертите обычный план отмостки (вид сверху). Укажите длину каждой из наружных и прилегающих к фундаменту сторон, а также ширину полосы в пристеновой области и на поворотах. Теперь на основании этих данных рассчитайте параметры и количество материалов для опалубки, подушки, бетона, после чего сделайте необходимые закупки и приступайте к разметке строительного участка.

Шаг II. Выполните разметку участка

Согласно расстояниям, указанным в плане, вбейте колышки напротив всех углов здания. Закрепите на них верёвку для обозначения внешних границ будущей отмостки. На фундаменте зафиксируйте демпферную ленту, которая станет ориентиром при формировании внутреннего края отмостки и в то же время поможет обустроить компенсационный зазор.

Шаг III. Выройте траншею

Ориентируясь на разметку, выкопайте вокруг дома траншею глубиной 30–50 см. Тщательно выровняйте её стенки и дно, очистите от остатков земли и удалите корни растений.

Шаг IV. Сделайте песчано-щебёночную подушку

Полиэтиленовой плёнкой или другим гидроизоляционным материалом выстелите дно траншеи и освобождённые от грунта поверхности фундамента. Насыпьте слой песка толщиной 10–15 см, выровняйте его и утрамбуйте ударным методом и/или дождеванием (сбрызгиванием водой). Далее уложите геотекстиль, а потом заполните остаток траншейного пространства щебнём, гравием, галькой или керамзитом, не доходя до верха несколько сантиметров. Если глубина небольшая, то подушку можете сделать только из песка, но в любом случае при её изготовлении не забудьте об укладке труб для инженерных коммуникаций.

Как установить опалубку для отмостки

Теперь, когда подготовительный этап завершён, переходите непосредственно к монтажу опалубки. Если она съёмная, выполняйте работы в следующем порядке:

1. Установите опорные элементы. Вдоль натянутого шнура с наружной стороны через каждые 1,5–2 м вбейте колышки из деревянного бруса.
2. Изготовьте и выставьте щитовые полотна. К колышкам прикрепите саморезами обрезные доски толщиной 2,5–3 см и высотой, равной сумме расстояния от насыпной подушки до верхнего края траншеи и высоты наружного края будущей отмостки.
3. Укрепите стыки и углы
   . Стыки укрепите с внешней стороны досками длиной 30–40 см. Углы стяните металлическими уголками (тоже с внешней стороны). Для усиления опалубочной конструкции в местах расположения стыков и углов вбейте снаружи дополнительные подпорки из дерева или металла.
4. Обустройте поперечные компенсационные швы. Поперёк ёмкости, образованной опалубочными щитами, на расстоянии 1 м друг от друга установите доски толщиной 2–2,5 см и длиной, равной ширине отмостки. Их края предварительно сделайте скошенными, чтобы при выставлении в проектное положение добиться необходимого уклона верхних рёбер. Со стороны дома обоприте поперечины на стенки фундамента, ориентируясь по закреплённой ранее демпферной ленте. Противоположные края зафиксируйте в верхней части опалубочных щитов с помощью саморезов.

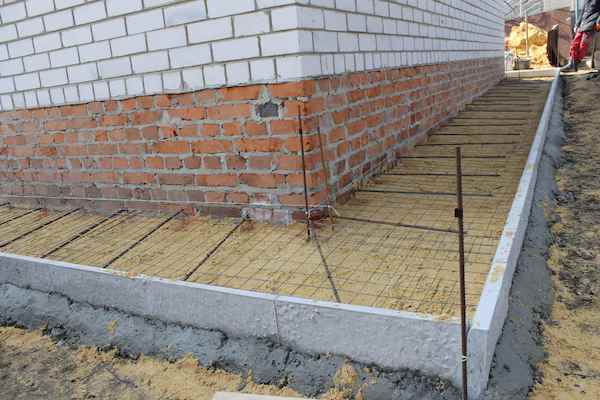

В похожем порядке монтируется и несъёмная опалубка, например, из пенополистирольных плит или бетонных блоков. Правда, соединения выполняются иначе, то есть соответственно выбранному материалу.

Обратите внимание! Бывает, что съёмную опалубку выставляют не после, а до устройства одно- или многослойной подсыпки. В таких случаях щиты делают высотой, которая включает либо всю глубину траншеи, либо только часть, предназначенную для заливки бетоном.

Из каких материалов можно сделать съёмную опалубку под отмостку дома

В качестве материалов для устройства съёмной опалубки можете использовать не только доски, но и жёсткие листы металла, толстую влагостойкую фанеру, плоский шифер и прочее. Придётся, конечно, больше времени уделить подгонке геометрических и прочностных параметров к требуемым. Зато хорошо сэкономите. А ещё лучший вариант — воспользоваться готовым оборудованием, тем более что его аренда стоит недорого. Да и заморачиваться тогда по поводу решения вопроса «Как сделать опалубку для отмостки дома своими руками и правильно?» не придётся, поскольку специалисты и комплектующие подберут, и пошаговую инструкцию по монтажу предоставят.

Строительство опалубочной конструкции для отмостки — CemGid.ru

Отмостка — защитное покрытие для отвода дождевой и талой воды от фундамента, расположенное по всему его периметру, имеющее небольшой уклон в сторону от здания. Выглядит она как дорожка-лента, вплотную примыкающая к стенам. Помимо основной функции несет и декоративную, уменьшает глубину промерзания грунта, противостоит размыванию почвы и морозному пучению, способствует утеплению подвала и всего строения, предохраняет от подтопления.

Оглавление:

1. Описание и габариты
2. Необходимые стройматериалы
3. Пошаговая инструкция

Требования к отмостке

Состоит из двух слоев: нижнего подстилающего (песок и щебень) и верхнего облицовочного. Самый популярный вариант верхнего — бетон. Для его заливки делают опалубку — вспомогательную конструкцию, предназначенную для создания нужных формы и размеров ленты.

Стандартные размеры и требования:

• 1. Защитная лента вокруг дома должна иметь ширину на 20-30 см большую, чем вылет кровли. При расчете принимают во внимание характеристики грунта на участке. На устойчивой почве чаще всего отмостку делают шириной примерно 1 м, минимальный размер — 60 см. Для пучинистых и просадочных грунтов ширина покрытия должна быть не менее 2 м.
• 2. Минимальная высота — 5 см.
• 3. Общая толщина всех слоев вместе с верхним бетонным — около 30 см.

4. Уклон делают от 2 до 10 %, не более 10 см на 1 м ширины. Оптимальный угол — 5 %, то есть примерно 5 см на 1 м ширины дорожки.

5. Между стеной и отмосткой должен быть зазор 1-2 см. Он необходим для компенсации расширения бетона под воздействием высокой температуры воздуха или ее перепадов. Шов заполняют песком или герметиком.

6. Обязательно наличие компенсационных швов. Их устраивают по всей длине защитного дорожного покрытия в поперечном направлении на расстоянии 2-2,5 м друг от друга. Эти швы нужны для предотвращения растрескивания под воздействием перепадов температуры. Если по ошибке они не были сделаны в процессе, их можно нарезать с помощью различных специальных инструментов после застывания смеси.

7. Отмостка вокруг жилого дома должна быть непрерывной, иначе в промежутки будет просачиваться вода и размывать основание.

Высота и ширина должна быть рассчитана с учетом габаритов самого здания — слишком узкая дорожка не подойдет для защиты фундамента дома большой площади. Имеет значение и расстояние до соседних построек.

Для устройства съемного каркаса при бетонировании отмостки своими руками подходят:

1. Доска обрезная или необрезная толщиной 2,5 см. Материал дорогих сортов покупать не имеет смысла, но важно, чтобы кромки были ровными. Длину лучше брать 4 или 6 м, тогда будет минимум соединений. Если обработать древесину антисептической пропиткой, то их можно использовать несколько раз.
2. Резаные щиты из ОСП и ДСП толщиной 18 или 22 мм.
3. Влагостойкая фанера толщиной 18 или 21 мм.

Высота опалубки должна быть равна общей толщине отмостки с учетом подстилающего слоя.

Технология устройства

Устройство начинают сразу после завершения всех фасадных работ, но до отделки цоколя, желательно при плюсовой температуре воздуха. Если приходится выполнять в жару, то деревянный каркас нужно периодически смачивать, иначе он начинает впитывать влагу из бетона. Откладывать монтаж защитного дорожного покрытия вокруг дома нельзя, так как вода, скопившаяся возле фундамента, вызывает его разрушение, затапливает подвал.

Порядок действий:

1. Рассчитать необходимую ширину отмостки. Можно прикрепить к краю крыши отвес, достающий до земли, и отмерить от него 30 см в сторону от стены.

2. Сделать разметку. Отступив от стены на расстояние, равное ширине будущего защитного покрытия, установить колышки и натянуть между ними шнур или леску.

3. Снять по разметке плодородный слой грунта на глубину, равную высоте штыка лопаты (примерно 25-30 см). Удалить корни растений, иначе они могут начать прорастать и разрушать конструкцию. Должна получиться траншея, проходящая по всему периметру здания.

4. Установить по углам траншеи вертикально бруски 5х5 см. Их высота должна быть немного больше, чем толщина будущей отмостки. Такие же бруски поставить вдоль натянутой веревки-разметки на расстоянии от 0,5 до 1 м друг от друга. Это каркас-опора для монтажа опалубки.

Для повышения жесткости его элементы можно соединить между собой длинными брусками, прибив их гвоздями или прикрутив саморезами. Но делать это нужно лишь в случаях, когда отмостка имеет очень большие размеры и есть риск того, что доски не выдержат давления всего залитого бетона.

5. Закрепить доски вертикально с внутренней стороны каркаса, их прибивают гвоздями. Между элементами не должно быть зазоров больше 3 мм, чтобы не вытекал бетон.

6. С внешней стороны готовой опалубки вокруг дома установить косые распорки из досок. Это необходимо для дополнительного укрепления. Их можно заменить кирпичами, блоками.

7. На дно траншеи постелить рулонную гидроизоляцию (рубероид) или геотекстиль внахлест с заходом полос друг на друга и на стену на 15-20 см.

9. Засыпать дно траншеи слоем песка 10 см, выровнять, смочить и утрамбовать.

10. Засыпать слой щебня 10-15 см, выровнять, утрамбовать. На этом этапе уже создают уклон.

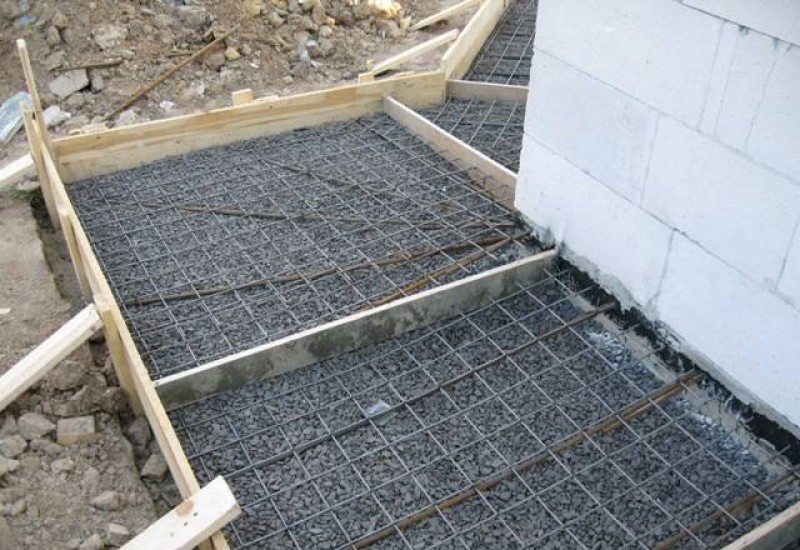

11. Для упрочнения связать внутри арматурную сетку из прутов диаметром 6-10 мм.

12. Установить поперек стен вертикально доски толщиной 2,5 см для создания компенсационных швов. Шаг между ними — примерно 2 м. Такие же элементы поставить по диагонали по углам опалубки. Все они служат и маяками-направляющими для выравнивания слоя после заливки, поэтому их размещают под наклоном. С одной стороны доски должны упираться в стену, с другой их прикручивают вплотную к каркасу саморезами. Чтобы отрегулировать угол наклона будущей отмостки к концу доски, примыкающему к стене, приложить уровень. Зафиксировав его в строго горизонтальном положении, измерить расстояние от другого его конца. Если выбран угол 5 %, то через 1 м от стены зазор между доской и уровнем должен быть 5 см. Таким образом проверяют угол на всех изделиях.

13. Приготовить смесь марки прочности не ниже М200. Если есть финансовая возможность, то лучше купить готовый. Бетонирование обязательно сделать в один прием или с минимальными перерывами.

14. Выравнивать поверхность бетона правилом. Угол наклона проверять уровнем.

15. Не дожидаясь полного застывания, удалить доски из компенсационных швов, в том числе вдоль стен. Некоторые строители этого не делают, но дерево от влаги разбухает, что приведет к растрескиванию покрытия.

16. Заполнить швы герметиком, жидкой резиной, битумной мастикой.

17. После полного высыхания бетона удалить опалубку.

В холодном и умеренном климате рекомендуется сделать утепление из пенополистирола или пенопласта, если в доме будет подвал или цокольный этаж. Плиты теплоизолятора кладут поверх песчано-щебеночной засыпки, под армирующей сеткой, таким образом, чтобы они плотно прилегали к утеплителю на фундаменте. Если на участке высокий уровень грунтовых вод, то обязательно устройство дренажа.
