Обрешетка под цокольный сайдинг своими руками, инструкция по монтажу

Обшивка сайдингом бетонных и кирпичных поверхностей требует устройства обрешетки. Для этих целей используются металлические и деревянные конструкции, которые исполняют функцию основания для монтажа обшивки при помощи саморезов. Благодаря использованию такого каркаса удается сгладить неровности цоколя.

Основные правила монтажа обрешетки

Обрешетка под цокольный сайдинг в условиях мягкого климата может закрепляться в почве. При суровом климате обрешетка должна возвышаться над основанием цоколя на 15 см. В этом случае возникает необходимость в создании жесткой опоры.

Для этого чаще всего используют деревянные чурочки, которые опираются на грунт. Впоследствии, образовавшиеся между чурочками пустоты заполняют почвой.

Расстояние между профилями

При устройстве такой обрешетки очень важно соблюдать размер зазоров и правильное соединение стыков.

Шаг при креплении вертикальных элементов составляет 90 см, горизонтальных – 40см (соответствует размеру панели).

Горизонтальные и вертикальные рейки

Первая планка горизонтальной направляющей крепится на расстоянии 50 см от нижней границы стены здания. При большом весе сайдинга во избежание прогиба панелей вертикальные элементы можно устанавливать с шагом 50 см. Одновременно при монтаже осуществляется утепление здания.

Рекомендуемые размеры брусков для деревянной основы:

стандартные размеры деревянного бруса – 50×50 мм;
если планируется использовать более толстый утеплитель, то можно применять брус с сечением 50 ×100 или 50 × 75мм;
если планируется монтаж двухуровневой обрешетки, то брус 50 × 25мм находит свое применение.

Одноуровневая обрешетка

Установка одноуровневой обрешетки производится при помощи подвесов из оцинкованной стали, напоминающих по форме букву П, которые крепятся к основанию посредством консолей.

Использование специальных кронштейнов увеличит жесткость конструкции, но значительно опустошит кошелек.

Закрепление профилей

Монтаж цокольной обрешетки с утеплителем начинается с крепления брусьев к стене в горизонтальном положении, ширина которых равна толщине используемого утеплителя. Расстояние между брусками зависит от ширины утеплителя.

Нижний горизонтальный брус устанавливается параллельно земле, независимо от величины ее уклона. В местности с холодным климатом расстояние от уровня земли до последнего горизонтального бруса должно быть около 15 см, в южной – не менее трех сантиметров.

Требования к крепежам

В качестве крепежа применяют дюбеля (ударные или пластиковые). Если штукатурка не имеет достаточной прочности и склонна к обсыпанию, то не стоит использовать дюбель-гвозди и ударные дюбеля. Это обусловлено тем, что толщина ударного дюбеля недостаточна для распора пластиковой гильзы.

Эффект распора возникает при разнице размеров между шурупом и пластиковой частью дюбеля до 2 мм. К примеру, дюбель толщиной 8 мм должен комплектоваться саморезом 6 мм.

Укладка утеплителя

Помещенный между брусьями утеплитель закрепляют дюбелями с большой шляпкой, в случае отсутствия таких дюбелей можно изготовить шляпку из подручных материалов своими руками. После укладки утеплителя вся поверхность покрывается пленкой, относящейся к разряду паропроницаемых.

Гладкая сторона такой пленки обращена к внешней стороне (улице), чтобы предотвратить попадание испарений извне. Материал закрепляют посредством гвоздиков с широкой шляпкой или при помощи строительного степлера.

Установка вертикальных реек

Установка вертикальных элементов обрешетки должна выверяться по уровню. Это отличительная черта от правил монтажа горизонтальных брусьев, крепление которых не требует плоскостного нивелирования.

Устранение неровностей стен

В случае неровности существующей стены оптимальным решением будет использование кронштейнов. Если поверхность не имеет значительных перепадов, то возможно крепление вертикальных реек прямо к горизонтальным.

В этом случае в местах неровностей под рейку подкладываются деревянные пластины, и производится прикручивание вертикальных реек.

CD-профиль

Неплохим решением может стать использование профилей CD из оцинкованной стали в качестве вертикальных реек, которые крепятся посредством подвесов.

Для цокольной обрешетки шаг реек не должен быть менее 40 см, лучше всего, если этот показатель будет немного превышен. В среднем, на панель должно приходиться 4 профиля.

Выравнивание

Крайние рейки выставляются по уровню, промежуточные устанавливают при помощи отвеса или правила с ориентированием на натянутую нить между крайними профилями.

Чтобы угловая планка точно легла на обрешетку нужно соблюсти расстояние в 10 см от угла здания.

Дополнительные рекомендации

Для плотной усадки утеплителя нужно делать расстояние между горизонтальными рейками на 0,5 -1,0 см меньше ширины самого утеплителя. Для начальной и последней направляющих, требуется прочное основание. Это обеспечивается перемычками из профиля UD (для металлической обрешетки) или перфорированного уголка из оцинковки (для дерева).

Основным правилом при составлении панелей во время установки является использование целой последней панели. Остальные панели можно разрезать, но уменьшение размеров не должно превышать 20 см. При этом нужно наблюдать, чтобы швы не совпадали. В этом случае сайдинг, установленный своими руками, будет смотреться особенно красиво.

Обрешетка под цокольный сайдинг: функции и виды

Наружная отделка

Время на чтение: 4 минуты

АА

7545

Нет времени читать?

Отправим материал вам на:

Pocket

Flipboard

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

Обрешетка при установке сайдинга является обязательной, поскольку выполняет функцию каркаса при монтаже плит данного вида облицовки. Вне зависимости от вида панелей технология панелей едина для всех.

Содержание статьи

Необходимость применения обрешетки
Функции
Виды обрешёток
Деревянная обрешетка
Металлическая обрешетка
Обрешётка под сайдинг для цоколя
Используемые материала и инструменты
Технология монтажа обрешётки
org/ListItem»> Технология изготовления обрешетки своими руками
Монтаж сайдинга на обрешётку
Практические советы

Загрузка …

Отделка крепится и на ровную поверхность фасада, но это существенно снижает её долговечность и лишает главных преимуществ такого вида облицовки.

Необходимость применения обрешетки

Поверхность стен цоколя обладает различными дефектами и неровностями, которые устраняет каркас. В таком случае дом не теряет своих внешних качеств презентабельности фасада, а отделка плитами цокольного сайдинга может быть выполнена без уменьшения их свойств гидро — и пароизоляции.

Каркас, который делается под облицовку, дает возможность стенам дышать. Такая вентиляция надежно защищает их от грибка и плесени, влаги и образования конденсата на внутренних поверхностях отделки.

Функции

Обрешетка под цокольный сайдинг переназначена для следующих целей:

Опора для монтажа сайдинга;
Устранение неровностей поверхности стены;
Основа для облицовки сайдингом;
Обеспечение вентилируемого проема между стенами дома и отделкой;
Возможность крепления утеплителя под плиты;
Нормализация влажностного режима в доме.

Виды обрешёток

Есть два вида обрешетки, отличаемых по материалу изготовления – дерево и металл.

Деревянная обрешетка

Деревянная обрешетка существенно сокращает смету на отделку, но есть и недостаток – деформация каркаса из деревянных брусьев от атмосферных осадков в виде снега и дождя. Если дерево, которое применяют для монтажа обрешетки, содержит около 15% влажности, то такой процентный показатель считается допустимым.

Но если он превышен, то начинаются гнилостные процессы и разрушение основы. Происходит не только искривление каркаса, но и его поломка и проседание. Низкий уровень влажности материала под сайдинг устраняется на стадии, предшествующей монтажу.

В течение месяца дерево выдерживают нетронутым, чтобы оно высохло, и только потом приступают к отделочным работам.

Внешне деревянный профиль выглядит как обычный брус сечением 0,5*0,5 см. Для предотвращения порчи элементов конструкции их пропитывают особым антисептиком. И даже после этого брус не рекомендуется применять во влажную погоду или делать монтаж в дождливую погоду.

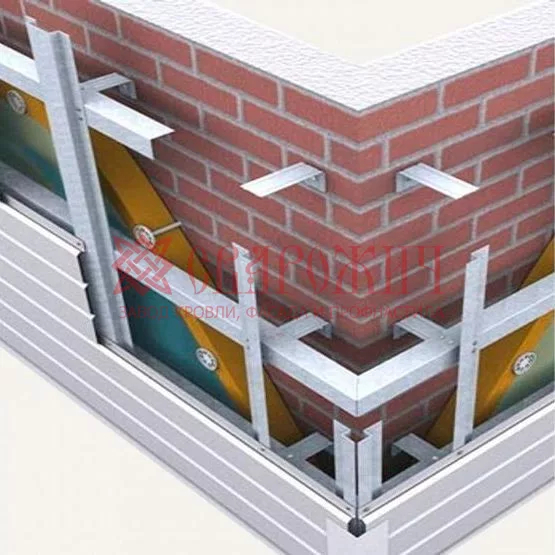

Металлическая обрешетка

В таком исполнении применяют профиль из оцинкованного железа сечением 0,6*0,27 см. Его аналоги применяют для крепления других материалов на стены дома, к примеру, гипсокартонных панелей. Есть профили и с другим сечением, 0,5*0,5 и меньше.

Такие варианты не подойдут для сайдинга, поскольку необходима определенная прочность и жесткость материала для обрешетки, а также специальная отбортовка краев листового полотна, что есть только в профиле одного вида.

Для фиксации профиля из металла применяют особые подвесы из листов тонкого металла. Они изготавливаются П-образной формы и крепятся к поверхности саморезами. С противоположных углов дома начинают крепление пары полотен, которые будут играть роль направляющих.

Для проверки правильности крепежа необходимо применять строительный уровень или уголок (лазерный). Как только измерения окончены, необходимо натянуть строительную нить или леску между полотнами, по которой будет делаться монтаж панелей облицовки.

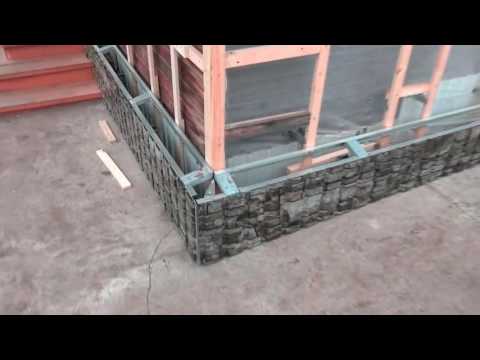

Обрешётка под сайдинг для цоколя

В случае отделки цоколя панелями, к примеру, виниловыми, 50*120 см, с имитацией природных камней, необходимо выбрать металлический каркас. Это обусловлено тем, что поверхность почвы находится в непосредственной близости к цоколю, такая близость воды будет плохо влиять на каркас обрешетки, если сделать его из дерева.

Там, где зимы теплые, в частности, южные регионы страны, первые направляющие крепят прямо над землей. Севернее, где возможно и промерзание почвы на некоторое расстояние, начало работ происходит на 10-15 сантиметров выше линии грунта.

Если облицовывается весь фасад дома, то направляющие ставят вертикально, выдерживая 0,9 м между полотнами. Если облицовка будет делаться только в нижней части, тогда требуется только горизонтальный каркас на 45 см в высоту.

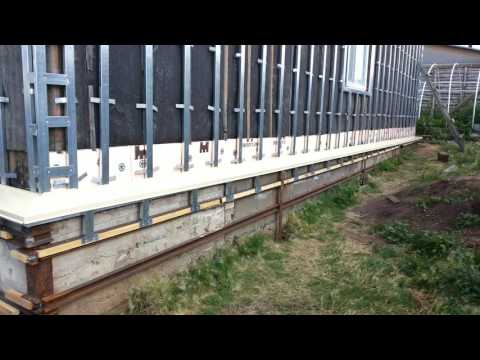

Началом работ будет установка пары направляющих, которые располагают в разных частях одной стены. Между ними тянут леску, по которой фиксируют промежуточные бруски.

В стене делают отверстия для кронштейнов или подвесов, которые удержат деревянные брусья каркаса. Если его делают из металла, то лучше использовать кронштейны из-за их повышенной прочности. Если в отделку будет добавлена теплоизоляция, то необходимо её уложить прямо на кронштейны.

Поверх кладется мембранная защита от ветра и продолжается фиксация реек для сайдинга. После этого измеряется ровность установки уголков и начинается непосредственный монтаж панелей.

Используемые материала и инструменты

Работы по установке обрешетки для сайдинга очень просты и не требуют большого количества инструментов. Необходимо подготовить молоток, уровень, шуруповерт, крепеж и требуемые для монтажа комплектующие, которые часто поставляются изготовителем сайдинга вместе с панелями.

Технология монтажа обрешётки

Для вентилируемого фасада применяют прогоны или профиль для гипсокартона. Это позволяет сделать проветривание пространства между отделкой и основанием, при этом закрепив панели очень прочно на фасад.

Для того чтобы выровнять конструкцию каркаса необходимы кронштейны или профиль П-образный профиль.

Задать вопрос автору
Обрешетка ставится на некотором расстоянии, зависимом от материала стен, их качества и от особенностей конфигурации строения. Если используют металлические элементы, то шаг необходим в 40 сантиметров максимум. Если панели отделки будут установлены по горизонтали, тогда рейки каркаса делают вертикальными, и наоборот.

Сплошной каркас делается в местах неустойчивого основания — дверных и оконных проемов. Если стены сделаны из кирпича, то нужно сделать специальный расчет, чтобы не попадать креплениями в раствор между кирпичами.

Таким образом, технология монтажа базируется на трех принципах – подготовке поверхности, разметке и самом монтаже.

Технология изготовления обрешетки своими руками

Перед началом работ необходимо подготовить стены под любой каркас, будь то дерево, или же металл. Для этого демонтируют все наличники с дверных проемов или окон, а также удаляют все детали декоративного характера, которые выступают за линию поверхности отделываемого фасада. Стены очищаются от мусора и грязи, если была применена другая отделка ранее, нужно тщательно устранить все крепления, которые были установлены. Поверхности обрабатывают антисептиками против плесени;
Наносят разметку. Расстояние выбирается исходя из веса используемых листов. Если панели громоздкие, то шаг берется меньшим. В случае частых сильных ветров расстояние также уменьшают, что придает панелям большую устойчивость. На данном этапе определяют направленность панелей в облицовке, чтобы устанавливать рейки каркаса горизонтально или вертикально;
Выполняется монтаж каркаса под сайдинг. Этот вариант в разы дешевле металлического аналога, к тому же, проще в исполнении своими руками при отсутствии опыта. Все деревянные элементы пропитывают антисептиком, после чего вымеряют их одинаковость по длине. Стыковать для достижения единого размера можно, но не желательно;
Устанавливают кронштейны, на которые накладываются брусья и крепятся саморезами. Крепление может быть осуществлено и на стену, если не будет утеплителя. Обрешетку нужно выравнивать уровнем с помощью клиньев из пластика. Углы крепят на 0,6 метра, отступив от крыши и от нижней полосы. Внутренние же углы выполняются J-профильными элементами.

Монтаж сайдинга на обрешётку

После установки профиля делается монтаж сайдинга. Первый лист крепят на стартовый профиль в направлении вверх. Углы делают на 0,2 см ниже кромки основания. Лист продвигается до упора, с движением влево во внешний угол;
На края наносят герметик и стыкуют с углами. Детали фиксируют саморезами или через подложку — гвоздями. Необходимо выдерживать угол в 90 градусов. Следующий лист заводится в стартовый профиль и прижимается к самому первому листу. По такому принципу отделывается вся стена. Если сайдинг выбран с имитацией кирпичной кладки или каменного основания, то ряды сдвигают на 15 см относительно друг друга, что поможет придать цоколю естественный вид;
Листы опускают вниз плавно, без резких движений, не пытаясь затолкнуть, чтобы не сорвать крепление и сделать отделку надежной. Цокольный сайдинг оснащен специальными пазами и штырями, которые помогают ему в сопротивлении деформациям, но не предназначены для крепления к стене. Для того чтобы конструкция перемещалась свободно, нужно закрепить её на 5 фиксирующих элементах в расчете на одну панель;
Крепежи вгоняют в стену на 15 см для устойчивости. В самом листе также должны быть отверстия для крепления, чуть большего диаметра, чтобы не повредить материал.

Практические советы

При монтаже на деревянный каркас не допускается использовать влажное не просушенное дерево. Со временем такая основа будет подвержена искривлению, поэтому лучше немного выждать перед началом работ;
Между гвоздями и саморезами выдерживают 35 см, чтобы фиксация была надежной. По длине эта величина составляет 3 см;
Если между панелями делается нахлест, что желательно для предотвращения попадания грязи и пыли, то заход материалов друг на друга должен быть не более 25 мм;
Листы не крепят сквозь поверхность, поскольку это может привести к изгибу материала;
Важно оставить зазор между утеплителем и панелями сайдинга.
Крепить листы не стоит сквозь поверхность, так как это ведёт к выгибанию листов.
Важно оставить зазор в 30 мм между панелями сайдинга и теплоизоляцией. Это обеспечит защиту от конденсата на внутренних поверхностях.
