Как сделать мауэрлат: Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка

что это такое, из чего можно сделать, как правильно провести монтаж и крепление

Крыша дома состоит из нескольких элементов, один из которых мауэрлат. Что такое мауэрлат в строительстве крыши? Это пояс, укладываемый на стены дома по всему периметру. На него и упирается стропильная система кровли. Значит, нагрузки, которым будет подвергаться этот элемент крыши, огромные: вес стропил, обрешётки, кровельного материала и атмосферных осадков. То есть на вопрос, для чего нужен мауэрлат, можно ответить так – чтобы равномерно распределить нагрузки от кровли на стены здания, плюс жёстко привязать стропильные ноги к строению.

Содержание

1. Из чего изготавливают мауэрлат
   1. Деревянный брус
   2. Доски, скреплённые между собой
   3. Стальной профиль
2. Способы крепления мауэрлата к стене
   1. Крепление на армопояс
   2. Бетонирование армированного пояса
   3. Подготовка и установка бруса
3. Крепление к кирпичной стене без армопояса
   1. Крепление проволокой
   2. Использование деревянных пробок
   3. Использование шпилек и проволоки
   4. Крепление анкерами
4. Правила сборки мауэрлата для двускатной крыши
   1. Видео-инструкция по монтажу

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм. Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины. Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.

Требования к данной системе:

• диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
• отверстия в стропильных ногах делается строго по одной оси;
• крепление трубы к мауэрлату производится хомутами.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене. При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.

Внимание! Анкера располагают относительно длины армированного пояса на расстоянии 60-120 см между собой на одной линии строго посередине стены. Чаще для определения количества анкеров используют соотношение количества стропильных ног. Сколько в кровельной конструкции последних, столько должно быть минимум крепежей для мауэрлата.

Бетонирование армированного пояса

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.

Это тоже важно знать:  Обрешетка – важная деталь любой крыши

Заливку конструкции проводят за один раз. Распалубку производят через 7–10 дней, нагружать её лучше через 28 дней, когда бетон наберёт марочную прочность.

Подготовка и установка бруса

Размер между анкерами известен, его переносят на брусья, в которых делаются сквозные отверстия диаметром чуть больше диаметра металлического крепежа. К примеру, если используются анкеры диаметром 12 мм, отверстие должно высверливаться диаметром 14 мм.

Важно! Сверление производить снизу–вверх. То есть, с какой стороны бруса начали проводить сверление, та сторона будет нижней с прижимом к армопоясу.

Так как один брус не закроет своею длиною всю стену, то стыковать два соседних надо путём соединения их в пол запила. Брус по сечению распиливается пополам на длину 150-200 мм.

Два элемента укладываются друг на друга запиленными краями и скрепляются между собой разными крепёжными изделиями:

• металлическими скобами из арматуры диаметром 12 мм;
• длинными саморезами;
• гвоздями;
• саморезами и крепёжными перфорированными профилями.

Процесс сборки мауэрлата заключается в следующем.

1. На армирующий пояс укладывается гидроизоляционный материал.Этап 4. Процесс гидроизоляции армирующего пояса
2. Подготовленные брусья укладываются поверх со вставкой анкеров в отверстия.Этап 5. Установка бруса на армопояс
3. Производится затяжка бруса к поясу с помощью гаек, под которые обязательно устанавливаются широкие шайбы. Этап 6. Процесс затяжки бруса к армопоясу
4. Производится скрепление брусьев между собой одним из вышеописанных методов.Этап 7. Процесс скрепления брусьев металлическими скобами

Важно в проводимом процессе – выставить мауэрлат по горизонтали. Поэтому его проверяют уровнем. Если необходимо поднять какую-то часть конструкции, укладывают деревянные подкладки. Надо опустить, вырубают нижнюю плоскость требуемой толщины.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см). Полученный размер увеличивается вдвое, прибавляется ширина стены.

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

• в верхнем ряду посередине ширины стены;
• с внутренней стороны стены под мауэрлатом;
• с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене. Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну.

Это тоже важно знать:  Как провести монтаж обрешетки крыши

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Внимание! Все способы, используемые по технологии монтажа мауэрлата без армопояса, возможны лишь в том случае, если перепады верхних торцов стен незначительны. Если перепад большой (более 1 см), то придётся поверх стены залить стяжку из цементно-песчаного раствора. Толщина стяжки – не менее 5 см.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Видео-инструкция по монтажу

Как сделать мауэрлат на газобетоне

Содержание

1. Мауэрлат – описание в подробностях
2. Материалы и расчеты
3. Подготовка деревянных брусьев перед установкой
4. Крепление мауэрлата к газоблокам без армопояса и с ним
5. Методика крепления конструкции с наличием армопояса
6. Габариты армопояса и его предназначение
7. Установка армопояса
8. Как правильно установить и зафиксировать мауэрлат
9. Технология установки без армопояса

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

• равномерное распределение тяжести стропил на стены;
• фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

• защита от деформирования стен;
• дополнительная жесткость газобетонной постройке;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Вначале следует соорудить по периметру дома опалубку.
2. Следом производится армопояс из монолитных блоков.
3. Потом собирается каркас из арматурных прутьев.
4. Устанавливаются шпильки для крепления.
5. Теперь все надо залить бетонным раствором.
6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

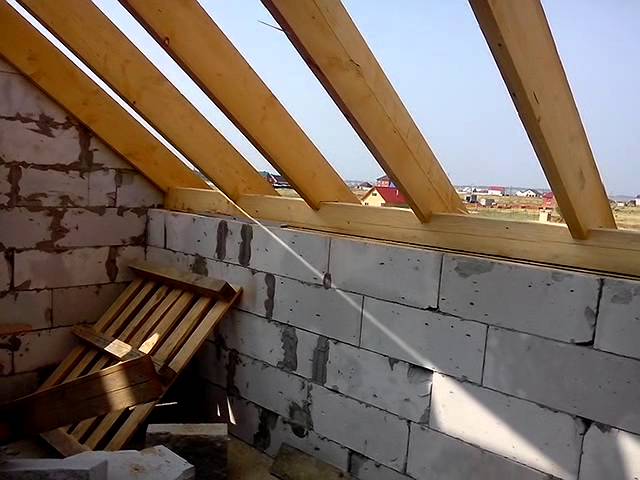

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

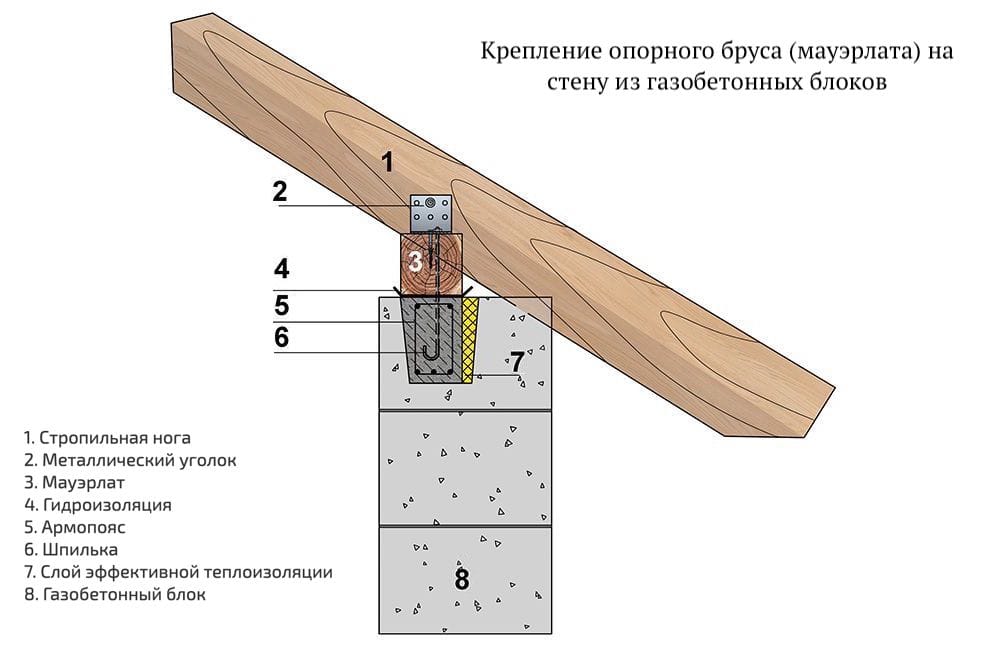

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

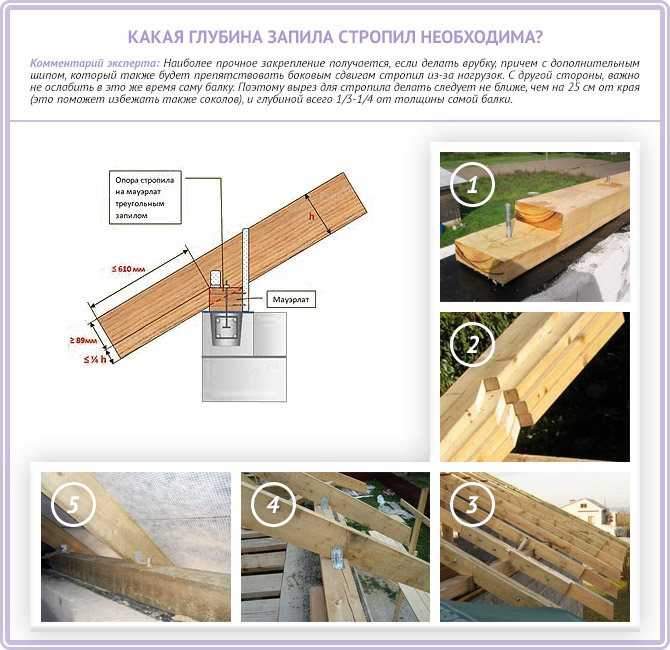

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

• для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
• его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
• климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
• Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.
