Как сделать мауэрлат: Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка

Как сделать мауэрлат на газобетоне

Содержание

1. Мауэрлат – описание в подробностях
2. Материалы и расчеты
3. Подготовка деревянных брусьев перед установкой
4. Крепление мауэрлата к газоблокам без армопояса и с ним
5. Методика крепления конструкции с наличием армопояса
6. Габариты армопояса и его предназначение
7. Установка армопояса
8. Как правильно установить и зафиксировать мауэрлат
9. Технология установки без армопояса

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

• равномерное распределение тяжести стропил на стены;
• фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

• защита от деформирования стен;
• дополнительная жесткость газобетонной постройке;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Вначале следует соорудить по периметру дома опалубку.
2. Следом производится армопояс из монолитных блоков.
3. Потом собирается каркас из арматурных прутьев.
4. Устанавливаются шпильки для крепления.
5. Теперь все надо залить бетонным раствором.
6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

• для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
• его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
• климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
• Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

зачем он нужен и как его сделать — АлтайСтройМаш

Газобетон идеально подходит для строительства своего дома или коттеджа. Он легкий, отлично сохраняет тепло и хорошо поддается обработке. Но у него есть свои особенности: например, невысокая прочность на изгиб. Поэтому при строительстве крыши нужно учитывать, что она дает большие изгибающие нагрузки на стены.

Рассказываем, зачем нужен мауэрлат для газобетонных стен и как его построить.

Мауэрлат – это широкий деревянный брус, уложенный поверх стен по всему периметру. Мауэрлат выполняет функцию опоры для крыши. Он крепится на стены, а стропила крыши в свою очередь крепятся на него. Это одна из важнейших укрепляющих конструкций дома. Иногда, если стропильная система выполнена из металла, то и мауэрлат выполняют из металлического профиля.

Крыша передает на стены большую нагрузку, которая направлена перпендикулярно стенам и как бы распирает их в разные стороны. Это особенно опасно для стен, имеющих блочную структуру – кирпичных, газобетонных. Кроме того, стропила оказывают точечные изгибающие нагрузки на стены. К весу самой крыши и стропильной системы добавляется вес снега зимой и ветровые нагрузки. Роль мауэрлата можно сравнить с функцией фундамента – он берет на себя нагрузку от крыши и равномерно перераспределяет ее, образуя неразрывный пояс.

Мауэрлат – обязательная часть системы кровли, особенно для дома из газобетона, который плохо выдерживает точечные нагрузки.

Мауэрлат на газобетон с армопоясом

Как правило, под мауэрлат на верхнем срезе стен делают армирующий пояс. Он служит для надежного закрепления мауэрлата к стене без риска растрескивания блоков.

Возводить армопояс удобнее всего со специальными U-блоками. Они выполняют функцию несъемной опалубки.

U-блоки предлагают многие производители газобетона наряду с обычными и специальными стеновыми блоками с пазами – это дает покупателям возможность выбирать наиболее удобный для них вариант. Все виды блоков из газобетона можно изготавливать на оборудовании для газобетона от “АлтайСтройМаш”. Это современные конвейерные линии, с которыми можно построить прибыльный бизнес.

Алгоритм возведения армопояса под мауэрлат:

1. U-блоки укладывают последним рядом по той же технологии, что и стеновые блоки. Если используется съемная опалубка, то к стенам крепят деревянные щиты с внутренней и наружной стороны стен, соединяя их брусками, проволокой или стальными шпильками.

2. В сформированный канал укладывают армирующие элементы – подготовленную арматуру диаметром 10–12 мм;

3. В опалубку заливают бетонную смесь. Иногда для удобства крепления в еще не застывший бетон устанавливают штыри для мауэрлата – их привязывают проволокой или приваривают к армирующим прутьям армопояса.

4. После застывания бетона нужно убрать временную опалубку, а в случае с U-блоками можно сразу приступать к установке мауэрлата.

К дальнейшим работам рекомендуется приступать только после того, как бетон наберет полную прочность – через 28 дней.

Крепление мауэрлата к газобетону

Мауэрлат чаще всего делают из древесины, предпочтительнее хвойных пород. Выбирать нужно древесину высшего качества, без явных недостатков, повреждений и сучков – в этом вопросе лучше не экономить. Минимальный размер бруса – 100х100 мм. Мауэрлат обычно рассчитывают по стропилам – он должен быть не тоньше, чем две толщины стропил.

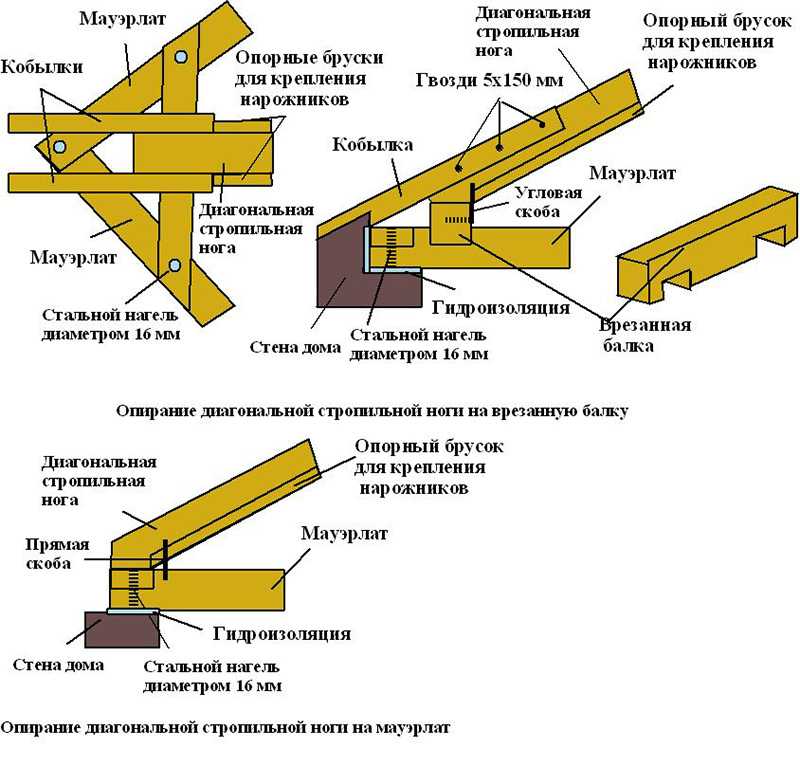

Если крыша четырехскатная, то мауэрлат должен образовывать неразрывный контур.

В двускатной крыше нет угловых соединений брусьев мауэрлата, и крыша опирается на два бруса мауэрлата, не связанных друг с другом. При этом армирующий пояс формируют по всему ряду кладки, где находится мауэрлат – он должен быть неразрывным по всему контуру стен.

Проще всего закрепить мауэрлат на заранее подготовленные, забетонированные в армопоясе штыри – такое крепление более надежно. Чтобы сделать точные отметки для сверления бруса под штыри, брус просто кладут на них и слегка постукивают, чтобы от штырей образовались небольшие вмятины. Они и будут отметками для сверления.

После того, как отверстия в брусе просверлены, его просто “надевают” на штыри, а сверху закрепляют шайбы и гайки. После этого мауэрлат полностью готов и к нему можно крепить стропильную систему и строить кровлю.
