Фундамент из асбестоцементных труб: технология монтажа своими руками

Категория: Фундамент

Фундамент из асбестоцементных труб приобретает в последнее время все большую популярность среди домашних застройщиков, так как его возведение своими руками требует минимальных усилий и средств. Такие столбчатые конструкции являются оптимальным вариантом при возведении легких построек (бани, террасы), деревянных домов и каркасных строений.

Закладка фундамента из асбестоцементных опор вполне возможна своими руками без привлечения профессиональных исполнителей! А вот как это сделать правильно мы и расскажем Вам в этом уроке!

Столбчатый фундамент: применение

Сооружение такого вида основания является обоснованным в следующих случаях.
Грунт:

• суглинок, крупный песок, гравий;
• влажные почвы, болото, пойма реки;
• грунт с высоким уровнем промерзания;
• пучинистые почвы – только вместе с установкой дренажа;
• склоны, рельефные участки.

Строение:

• каркасное, деревянное здание;
• не требуется обустройство подвала.

К достоинствам столбчатого фундамента относится скорость возведения, низкая стоимость и материалоемкость, относительная простота строительства, что позволяет справиться с работой своими руками. Даже бурение скважин под столбы-основания не требует специальной техники – достаточно обычного бура или ручного грейфера.

Конструкция столбчатого фундамента

Основание представляет собой ряд бетонных или железобетонных столбов – свай. Размещаются они таким образом:

• в углах постройки;
• в месте соприкосновения внешних и внутренних перегородок;
• по периметру через каждый 1–1,2 м.

При большой массе здания столбы могут устанавливаться и чаще. Критерий: нагрузка на сваю составляет 1000 кг. При этом нужно иметь в виду, что столбчатый фундамент – это все-таки экономный вариант. А при большой частоте свай его стоимость может достигнуть цены монолитного ленточного основания. Сваи могут использовать как готовые, так и сооружаться своими руками. В последнем случае для столба в скважине устанавливается съемная или несъемная опалубка, которая заливается бетоном и армируется. Асбестоцементные трубы – лучший вариант несъемной опалубки.

Асбестоцементные трубы: характеристика

Для строительства применяются безнапорные прямые водоводы, диаметр и толщина стенки которых определяются несущей нагрузкой и типом грунта. Изготавливаются они из тонковолокнистого асбеста, цемента и воды.

Обычно асбестоцементные трубы используются в качестве своеобразных футляров для стального трубопровода, а также в мелиоративных и дренажных системах.

Свойства асбестоцементных (хризотилцементных) труб благодаря которым оправданно их использование под фундамент:

• прочность – 1 м изделия с толщиной стенки 150 мм, поставленный перпендикулярно, выдерживает горизонтальную нагрузку до 92 кг. При использовании асбестоцементных труб в качестве опалубки столбы можно не армировать;
• морозостойкость – материал нечувствителен к перепадам температур;
• водостойкость – асбестоцементные водоводы используются как основные для подачи холодной воды. Для трубы грунтовые воды не составляют никакой опасности. Более того, весь фундамент оказывается защищенным от действия влаги;
• низкая стоимость.

Фундамент можно возводить своими руками, последовательно и без ограничений во времени, так как каждая опора является самостоятельным элементом.

Технология сооружения фундамента

Перед началом строительства необходимо точно рассчитать нагрузку и убедиться, что столбчатая конструкция ее выдержит.

Сначала место под застройку необходимо подготовить. Ровный участок или склон очищается от мусора, камней, растительности, каких-либо временных сооружений. Рекомендуется снять верхний плодородный грунт. Даже если дом сооружается на склоне, не стоит оставлять траву и ползучий кустарник под зданием.
Размечается площадка своими руками при помощи рулетки, нити и уровня. Сначала отмечаются углы здания, где устанавливают колышки и связываются нитями. Потом определяются места соединения внутренних стен и внешних. Затем по периметру размечаются промежуточные столбы. Колышки указывают на центр будущей скважины.

Далее, согласно разметке, с помощью бура или ручного грейфера под опорные столбы будущего фундамента бурятся скважины. Глубину скважин определяет уровень промерзания. Значение можно найти в соответствующем справочнике, но желательно уточнить на месте. Глубина равняется сумме уровня промерзания, толщине песчаной подушки – 20–30 см, и заглубления ниже уровня промерзания – не менее 15–20 см. Диаметр скважины должен быть на 5 см больше диаметра асбестоцементный трубы (имеется в виду внешний диаметр).

Фундамент из асбестоцементных труб не ограничивает сроки строительства и не требует применения тяжелого оборудования. Соорудить его своими руками довольно просто. Возведение асбестоцементных опор под фундамент предполагает проведение следующих работ:

1. На дно скважины укладывается песок, хорошо поливается водой и утрамбовывается.
2. Дно перекрывается рубероидом или полиэтиленовой пленкой, чтобы бетон не впитывал лишнюю влагу из грунта.
3. Устанавливается асбестоцементная труба, фиксируется распорками. Обязательно нужно своими руками проверить вертикальность.
4. Собирается армирующий каркас. Если постройка легкая, в нем нужды нет, но когда речь идет о кирпичном здании, каркас необходим. Используются металлические прутки диаметром в 8–12 мм. При необходимости усилить конструкцию, каркас обвязывается горизонтальными элементами.
5. Асбестоцементная труба заливается бетонным раствором. Желательно применять морозостойкий бетон, не ниже М-400.
6. При большой массе здания столб-опору выполняют с расширением. Для этого труба заливается на 50– 60 см и приподымается на 20 см, чтобы бетон занял собой все дно скважины. Затем труба вновь опускается и заливается раствором полностью.
7. Оставшееся пространство скважины засыпается гравием и песком, тщательно трамбуется.

К сооружению каркаса здания приступают только после полного высыхания – не раньше, чем через 2–3 недели.

Столбчатый фундамент хорош на своем месте: для бревенчатого здания на влажной почве, небольшого коттеджа на склонах, бани, веранды, пристройки и так далее.

Фундамент из асбестоцементных труб — инструкция с фото

Автор Юлия На чтение 3 мин. Просмотров 7 Опубликовано 01.07.2015 Обновлено 01.07.2015

Основополагающей конструкцией любого здания является фундамент, который в свою очередь в определенной мере оказывает влияние на целостность, устойчивость и сроки службы постройки. Из-за этого к его возведению и проектированию необходимо очень тщательно и ответственно готовиться.

В наше время многие застройщики используют фундамент из асбестоцементных труб, который недорого и несложно сделать даже своими руками. А подходят данные столбчатые конструкции, как для строительства террас и бань, так и для деревянных домов, а также каркасных построек.

Достоинства.

Фундамент из асбестоцементных труб характеризуется легкостью и простотой установки, устойчивостью ко всем негативным воздействиям окружающей среды и доступной для среднего класса стоимостью монтажа. Кроме этого подобную конструкцию с использованием труб можно обустроить даже в местах со сложными условиями подъезда и на участках удаленных от дорог, где нет возможности проехать тяжелой технике, при помощи которой на участок можно было бы доставить железобетонные крупногабаритные плиты для фундамента либо подвести большой объем необходимых строительных материалов.

Что еще хотелось бы отметить, как достоинства асбестоцементного фундамента?

1. Основа асбестоцемента состоит из армировано-дисперсного состава. В роли армирующего материала обычно используется асбест, при равномерном распределении которого по всему готовому изделию увеличиваются такие свойства последнего, как: долговечность, влагостойкость, надежность и прочность.
2. Современные трубы из асбестоцемента обладают длительным сроком использования (более 50 лет), имеют незначительный вес и не подвержены коррозийному воздействию.

Пошаговая инструкция по возведению  фундамента из асбестоцементных труб своими руками.

1. После того как было проделано необходимое количество скважин, их дно усыпают слоем щебня на высоту от 150 до 200 миллиметров.

2. Далее в них устанавливаются трубы, которые заранее были подогнаны по длине. После эти трубы обсыпают грунтом.

На этом этапе важно знать, что для получения надежного и качественного фундамента, при установке асбестоцементных труб необходимо соблюдать их строгую вертикальность.

3. Пора приступать к приготовлению бетонно-цементного раствора, инструкция тут. Здесь желательно использовать цемент марки М400 с некрупным щебнем (гравием) и сеяным речным песком.

4. Приготовленным раствором бетона сначала заполняют полости труб на уровень одной третьей. После чего трубы немного приподнимают. Это нужно для того, чтобы бетон немного разлился по скважине, у ее основания, и тем самым образовал снизу, так называемую, расширенную подложку. Благодаря данному приему фундамент становиться более прочным, долговечным и устойчивым.

5. После того, как произошло схватывание подложки, трубы заполняются бетоном практически полностью: до верха ориентировочно должно оставаться чуть больше 150 миллиметров.

6. По завершению вышеперечисленной работы в полости каждой из труб нужно вставить стержни арматуры и, заполнив оставшееся расстояние столбика до верха бетоном, дождаться полного его застывания.

Здесь нужно осознавать, что нет точных сроков закрепления раствора. Обычно они зависят от климатических условий, в которых производиться работа. А вообще, по технологии, как правило, сроки выдержки для засыхания раствора должны быть не меньше 28 дней. Хотя в летний сезон данный срок, мне кажется, можно сократить и до 21 дня.

Кстати, специалисты рекомендуют устанавливать фундамент осенью, перед зимой — для того, чтобы у железобетонных конструкций было достаточно времени выстояться перед нагрузками (продолжением работ по возведению строения).

Рекомендую прочитать:

как сделать столбчатое основание из пластиковых или металлических труб

Фундамент из труб является типичным представителем свайных оснований буронабивного или набивного типа. То есть, таких фундаментов, обустройство которых требует от исполнителей минимальных усилий. Ну а заказчикам подобного строительства понравится очень скромная смета проекта.

Поэтому в данной статье мы расскажем нашим читателям о технологиях, позволяющих соорудить трубчатый фундамент даже своими силами. Ну а начнем мы с обзора труб, используемых для обустройства свайной части основания.

Трубы для фундамента

В обустройстве набивных и буронабивных оснований используются следующие разновидности трубного проката:

• Стальные изделия круглого и квадратного сечения, забитые, или впрессованные в грунт.
• Стальные изделия круглого или квадратного сечения, вкрученные в грунт.
• Полимерные трубы, внедренные заранее подготовленную шахту.
• Асбестоцементные трубы, вставленные в пробуренную скважину.

Первая и вторая разновидность трубного проката используется в процессе обустройства набивных свай, заполняемых бетоном либо полностью, либо частично. Прочие разновидности применяются только при строительстве буронабивных фундаментов.

Кроме того, в отдельную категорию следует выделить фундамент из трубы с винтовыми лопастями. Такая конструкция обустраивается по совершенно иной технологии, не предполагающей заполнения внутренней полости опоры.

Ну а теперь, когда вы уже разобрались с трубами, мы готовы предложить вам обзор технологий, использующих все вышеописанные разновидности трубного проката при обустройстве свайной части фундамента.

Фундамент на сваях из труб — обзор технологий

Для строительства вертикальных опорных элементов фундамента из труб используют следующие технологии:

• Буронабивной процесс, предполагающий бурение шахты с последующей инсталляцией трубы в обустроенную полость. В этом случае труба играет роль опалубки монолитной заливки. Поэтому буронабивные сваи обустраивают из относительно хрупких труб с высокой гидрофобностью и хорошей коррозийной защитой. Например, самым  надежным и долговечным считается буронабивной столбчатый фундамент из пластиковых труб, которые ограждают бетонный монолит от влажного грунта . Кроме того, полимерный чехол снижает коэффициент трения грунта об опору, нивелируя последствия деформации пучения.
• Набивной процесс, предполагающий инсталляцию опоры в грунт путем забивания или прессовки. После чего в опору вводят бетон  марки В12,5 или В17. В итоге, труба должна работать и как опалубка, и как несущая конструкция, поскольку набивная технология предполагает как полное, так и частичное заполнение внутренней полости опоры. Таким образом, по набивной технологии можно обустроить только фундамент из металлических труб обсадного типа, которые обладают достаточной жесткостью для погружения в грунт под действием пресса или копра.
• Винтовой процесс, предполагающий ввинчивание особой опоры (винтовой сваи) в грунт без последующего заполнения внутренней полости в свае бетоном. Такой фундамент собирают из труб, подготовленных соответствующим образом (на изделие наварена винтовая лопасть, оголовок и коническое окончание). В этом случае труба работает как несущая опора, поэтому в таких фундаментах используют изделия с толщиной стенки от 8 миллиметров.

Строительство ростверков фундаментов на трубах предполагает использование всего дух строительных технологий:

• Процесса монолитной заливки горизонтальной плиты, связанной с опорами в единую конструкцию.
• Процесса монтажа балочного основания, монтируемого на оголовки свай.

Причем фундамент на сваях из труб, изготовленных из хрупкого материала (полимера или асбестоцемента) завершается плитным ростверком, в который заглублены трубчатые опоры. А фундамент на сваях из металлических труб завершается балочным ростверком, наваренным на оголовок опоры.

Как сделать фундамент из труб своими руками

При самостоятельной сборке основания на трубах лучше всего использовать винтовую или буронабивную технологии.  Главное достоинство первого варианта – высокая  скорость строительства. Фундамент на винтовых опорах строится за считанные дни. У второго варианта иное преимущество – минимальная смета.

Фундамент на винтовых сваях

Поэтапный процесс сооружения основания на винтовых сваях выгладит следующим образом:

• В самом начале участок под застройку очищается от верхнего, 20-сантиметрового слоя плодородного грунта. Там вы избавитесь от сорняков, растущих в цокольной части жилища.
• После зачистки флоры на площадку наносят контуры фундамента, обозначая месторасположения свай вехами.
• После завершения маркировки приступают к монтажу свай, которые вкручивают в заранее высверленные калибровочные штольни, глубиной не более 0,5 метра. Причем штольни бурят обычным земляным буром. Ну а сами сваи закручивают от углов, контролируя высоту опор лазерным или гидравлическим уровнем.
• Ростверк монтируют, укладывая на оголовки свай деревянные брусья или металлические швеллеры. Для крепления балок ростверка к оголовкам свай используют сварку (для металлоконструкций) или хомуты (для деревянных конструкций).
• Цокольную часть фундамента обустраивают с помощью накладных панелей или ленточной кладки, первый ряд которой укладывают на заранее залитую отмостку.

Буронабивной фундамент

Поэтапный процесс обустройства буронабивного основания выглядит следующим образом:

• На первых этапах проводят ту же зачистку плодородного грунта и разметку границ фундамента.
• Далее, удалив вехи, высверливают штольню под буронабивную сваю, используя для этих целей бур с раздвижной штангой.
• После этого в штольню вводят полимерную или асбестоцементную трубу. Обычно для этих целей используются  канализационные ПВХ трубы диаметром от 160 сантиметров или асбестоцементные изделия с аналогичными габаритами. После этого в полость трубы вводят армирующую решетку.
• Далее, строят опалубку для ростверка, которая состоит из вертикальных щитов, опоясывающих периметр фундамента и горизонтального днища. При низкой высоте цоколя вместо днища используют песчаную подсыпку, поверх которой расстилают рубероидную гидроизоляцию.
• После строительства опалубки ростверка в нее вводят армирующую решетку, обвязываемую с вертикальными каркасами армирующих элементов буронабивных свай.
• На финальном этапе опалубку свай и ростверка заполняют бетоном марки М300. Причем заполнение происходит поэтапно, 30 или 40-сантиметровыми слоями, начиная со дна опор.

Цоколь буронабивного фундамента обустраивается путем укладки ленты в полтора кирпича на предварительно залитую отмостку.

видео-инструкция по монтажу, особенности столбчатых, свайных оснований, цена, фото

Во многих случаях столбчатый фундамент является идеальной основой под строительство небольшого дома, бани или беседки. На пучинистых, промерзающих почвах монтаж заглубленного ленточного фундамента, дело не целесообразное и дорогостоящее.

А вот прочно установленные столбы выдержат любые испытания, создав постройке надежную и долговечную платформу. Один из удачных вариантов – асбестовые трубы для фундамента, обладающие массой положительных характеристик.

Такие трубы отлично подходят для сооружения столбчатого фундамента.

Разновидности асбестоцементных труб

На фото трубы категории БНТ.

На изготовление стандартных труб идет 85% портландцемента, 15% асбеста и вода.

По назначению их можно разделить на две категории.

1. Безнапорные аналоги. Продукция предназначена для транспортировки по готовой системе веществ без напора. Такие трубы чаще применяются для вентиляционных сетей и тому подобных коммуникаций. Маркируются буквами БНТ. (См. также статью Вытяжные трубы – особенности.)
2. Напорные изделия. Продукт намного прочнее, так как обязан выдерживать давление от 6 до 9 атмосфер. Имеют маркировку ВТ.

Обратите внимание!
Что касается стоимости, то цена напорных труб выше, но не обязательно выбирать именно этот тип.
Для возведения фундаментной основы вполне подойдут безнапорные аналоги труб, диаметром 150/250 мм.
Прочность здесь играет не главную роль, ведь основную нагрузку будет нести залитый бетон.

Достоинства материала

1. Асбестовые трубы с цементной заливкой образуют прочную монолитную конструкцию.
2. Грамотно смонтированная система обладает высокой степенью морозоустойчивости.
3. Агрессивные среды материалу не страшны.
4. Наружная поверхность гладкая и аккуратная.
5. Не наблюдается деформаций опалубки при заливке бетонной смеси.
6. Отличительным от рубероидной опалубки свойством является повышенная жесткость.

Необходимые расчеты

Для разных регионов существуют свои определенные нормы строительства.

Глубина заложения

Карта глубины промерзания почв в регионах России.

Чем холоднее зимы и суровее климат, тем глубже вгоняются сваи. Главное, чтобы они входили примерно на 15 см ниже уровня промерзания почвы.

Вот примерная глубина мерзлоты для некоторых областей.

1. В самых северных регионах (от Воркуты и Салехарда до Новосибирска) почва замерзает до 220–240 см.
2. В Перми, Челябинске, Екатеринбурге, Оренбурге, Уфе глубина чуть меньше – от 180 до 190 см.
3. В Самаре и на Урале глубина составляет около 160 см.
4. На уровне Москвы, Костромы, Саратова, Пензы и Твери сваи вгоняют минимум до 140–150 см.
5. Курск, Волгоград, Псков и Астрахань отличаются уже более теплыми зимами. Здесь промерзание доходит до отметки в 110–120 см.
6. Еще теплее в Ростове, Краснодаре, Нальчике. Сваи вкапывают на 60–80 см.

Обратите внимание! Здесь показана максимальная глубина мерзлоты, наблюдаемая в самые холодные и малоснежные зимы. При наличии снежного постоянного покрова свайный фундамент тем более не пострадает, т. к. почва будет мерзлой на меньшую глубину.

Расчет труб

До начала строительства следует произвести еще некоторые расчеты. Так, надземная часть трубы выступает над уровнем грунта на 30–35 см. Но, если наблюдаются частые затопления, это значение рекомендуется увеличить.

Что касается диаметра, то стандартный столбчатый фундамент из асбестовых труб 25-30 сантиметрового диаметра хорош для бревенчатого дома. Под террасу или беседку подойдут сваи 10-сантиметровой толщины.

Нагрузка на основу

Деревянный дом создает относительно небольшую нагрузку на основание.

Понятно, что сваи должны выдерживать вес строения с хорошим запасом.

Ниже приведены краткие сведения об удельной массе основных строительных материалов.

1. Кирпич (тыс./шт.) – 3500/3700 кг.
2. Лес хвойных сортов круглый (м3) – 450–750 кг.
3. Лес пиленый (м3) – 600 кг (хвойный), 850 кг (лиственный).
4. Песок (м3) – 1500 – 1650 кг.
5. Щебень (м3) – 1400/1800 кг.
6. Шпалы (шт.) – 75 кг.
7. Утеплитель (минвата, войлок) – 100–250 кг.

Сваи устанавливают по углам постройки, в точках пересечения несущих стен, и по периметру, с шагом в метр.

Строительство основания из асбестоцементных столбов

Схема обустройства основания с ростверком.

Исходя из вышеперечисленных факторов, ведется подсчет количества труб, необходимых для проведения работ. Следует вычислить примерную массу будущей постройки, ее размеры и узнать глубину промерзания грунта в вашем регионе. Только после этого можно закупать материалы и приступать к работам.

Подготовительные работы

1. Первоначально производится разметка территории. Устанавливается обноска, затем натягивается бечевка. По центрам пересечения бечевок ставятся колышки, они будут обозначать места расположения скважин для свай.
2. После установки колышков рекомендуется снять бечевку. Тогда бурению скважин ничего не будет мешать.

Бурение скважин под трубы.

3. Пробуриваются скважины. Инструкция советует воспользоваться садовым буром, или ТИСЭ. При возможности применить спецтехнику, стоит это сделать.
4. Глубина бурения зависит от глубины промерзания, плюс 15–20 см про запас. Диаметр скважины должен максимально совпадать с диаметром трубы.
5. В нижней части ямы делается расширение. Удобно использовать бур ТИСЭ или штыковую лопату.

Столбы можно нарезать болгаркой с отрезным диском.

6. Нарезаются фрагменты труб заранее просчитанной длины.

Обратите внимание!
На нижние концы труб рекомендуется надеть пакеты для мусора, закрепив их скотчем.
Пакет не должен быть натянут туго по низу, так как он послужит барьером между землей и бетоном при создании расширения.
Сделать это особо желательно, если грунтовые воды расположены высоко, и на дне скважины проступает вода.

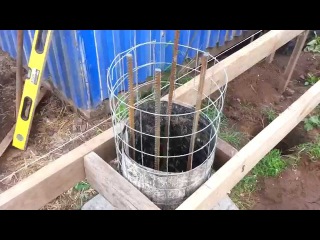

7. Из четырех металлических прутьев создается арматурный каркас. Конструкция соединяется воедино проволокой. Внизу прутья нужно загнуть буквой L, сформировав пятку.
8. Подготавливается шпилька, анкер для связки столба с нижней обвязкой. Для свайно-растверковой основы она не нужна, достаточно вывести арматуру выше столба.

Монтаж труб

1. В скважину устанавливается асбестовая труба.
2. Для создания уширения внизу, в трубу заливается небольшая порция бетонного раствора. При этом трубу слегка приподнимают и опускают, чтобы смесь заполнила и прикрепленный пакет, сформировав расширенный конец.
3. Раствор штыкуют лопатой или арматурным прутом, затем плотно придавливают столб, следя за максимально плотной подгонкой ко дну скважины.
4. Первую и последующие трубы вставляют на одном уровне, контролируя уровнем и протянутой бечевкой. Чтобы столб не погружался глубже рассчитанного, делается зажим из двух длинных и одного короткого брусков в виде буквы П. Концы стягиваются веревкой.
5. Если сваи все же, торчат по разной высоте над землей, можно их обрезать до одинакового уровня по окончании работ.

Строб, залитый бетоном.

6. В опалубку из трубы вставляется каркас из арматуры. Для столбчатого фундамента с обвязкой из бруса каркас должен стоять немного ниже края трубы. Под свайно-ростверковую основу каркас ставят, оставляя выступающий конец.
7. Заливается бетон и вставляется шпилька. Для созревания бетона верх труб накрывают пленкой.

Вывод

Надежную основу вполне реально сделать самостоятельно, из недорогого и долговечного материала. Вы сэкономите и время, и деньги, а будущий дом или баня обретет достойный фундамент.

Больше информации вы найдете в видео в этой статье, там процесс представлен наглядно.

Фундамент из асбестоцементных труб: устройство и технология

Фундамент из асбестоцементных труб

Содержание статьи

Перед тем как начать устройство фундамента, следует уже определиться с типом строения. Дело в том, что фундамент из асбестоцементных труб не рассчитан на массивные сооружения — его чаще используют при возведении щитовых, каркасных, брусчатых, панельных и рубленых домов.

Реже его используются для кирпичных домов и домов из лёгкого бетона, при условии, что толщина их стен не будет превышать 40 сантиметров. Такой фундамент сокращает время работ и позволяет значительно сэкономить на стройматериалах.

Устройство асбестоцементного фундамента

Для устройства асбестоцементного столбчатого фундамента под небольшой дом используются трубы диаметром в 20 сантиметров. Для того чтобы дом стоял надежно, опоры обязательно располагаются в местах углов будущего дома.

Расстояние между ними не должно превышать 150 сантиметров. Работы по устройству фундамента начинаются с прорубания ям. Диаметр ям должен быть несколько большим диаметра опор — для труб в 20 см, нужны ямы в 25 см.

Как сделать фундамент из асбестоцементных труб

Фундамент из асбестоцементных труб изготавливают по следующей технологии:

Когда яма готова, в нее засыпается песчаная подушка толщиной в 20 см. Песок поливается водой и тщательно трамбуется. Трубы при помощи болгарки режутся на отрезки нужной длины, в нашем случае не короче 140 см. 40 см остается над поверхностью, остальное заглубляется в грунт.

Во избежание движения опор в ямах и повреждений от воды, они оборачиваются рубероидом. В пространство между трубой и грунтом засыпается щебень слоем в 40-50 см. Чтобы все прочно закрепилось, в трубку заливается раствор бетона, труба приподнимается не много, а затем утапливается в раствор, вытекший на дно ямы.

Много раствора не нужно, достаточно всего лишь заполнить трубу на 50 см.

Теперь вовнутрь трубы вставляется один-два прута арматуры, а оставшееся пространство заполняется гравием. Остается только все залить бетоном М150 и утрамбовать, чтобы удалить остатки воздуха, уменьшающие прочность бетона. Для утрамбовки бетона можно использовать любой подходящий отрезок арматуры.

Затем между фундаментными трубами обязательно устраивается цоколь. Его устройство необходимо, так как цоколь является важной защитой строения от влаги, мусора, снега и холодного воздуха.

Асбестоцементных водопроводных труб — стоит ли нам беспокоиться?

1930-е годы были захватывающим временем для водной инфраструктуры в Северной Америке. Годом ранее в Канаде и США был введен водопровод нового типа. Водопроводные трубы из асбестоцемента (АЦ) были заявлены как более дешевые, легкие и, казалось бы, устойчивые к порче. В течение следующих нескольких десятилетий использование нового материала резко возросло во всем мире. В рекламной книге 1951 года итальянский производитель асбестоцементных труб Eternit / Italit хвастался, что к 1948 году проданные им трубы «в два с половиной раза превышали длину окружности мира.”

По оценкам, до 18 процентов водораспределительных труб в США и Канаде изготовлены из асбестоцемента. В трубах может содержаться до 20 процентов асбеста. Старые трубы до сих пор используются в десятках канадских муниципалитетов.

Использование асбестоцементных труб было в значительной степени прекращено в Северной Америке в конце 1970-х годов из-за проблем со здоровьем, связанных с производственным процессом труб, и возможного выброса асбестовых волокон из поврежденных труб.Вопреки шумихе о продажах десятилетиями ранее, было установлено, что трубы действительно изнашиваются, и частота их поломок увеличивается с возрастом.

Агентство по охране окружающей среды США (EPA) заявляет, что асбестовые волокна могут высвобождаться при использовании асбестоцементных труб в системах водоснабжения. Агентство регулирует содержание асбеста в воде. Он утверждает, что проглоченный (проглоченный) асбест может «вызвать заболевание легких; рак.» Министерство здравоохранения Канады заявляет, что нет достаточных доказательств того, что употребляемый внутрь асбест опасен.

Асбестоцементные трубы с возрастом изнашиваются, что может вызвать неисправности, требующие ремонта.

В 1974 году Конгресс США принял Закон о безопасной питьевой воде. Обязательные к исполнению правила для асбеста вступили в силу в 1992 году с максимальным уровнем загрязнения (MCL), установленным на уровне семи миллионов волокон на литр (MFL). В материалах, легко доступных в архиве EPA, говорится, что за пределами этого уровня могут потребоваться шаги, «такие как обеспечение альтернативных источников питьевой воды, для предотвращения серьезных рисков для здоровья населения.«EPA поддерживает порог в семь MFL, установленный для« защиты от рака ». Другая страница веб-сайта EPA предупреждает: «Некоторые люди, которые пьют воду, содержащую асбест, в течение многих лет значительно превышающую максимальный уровень загрязнения (MCL), могут иметь повышенный риск развития доброкачественных кишечных полипов».

Соединенные Штаты нелегко вмешались в регулирование. Прежде чем этот шаг был сделан, потребовались десятилетия очень подробных исследований. В отчете «Воздействие асбеста из питьевой воды в США » за 1979 год Агентство по охране окружающей среды изучило концентрацию асбеста в 365 городах 43 штатов.«Из 365 городов 165, или 45,3 процента, имели значительные концентрации асбеста в питьевой воде».

В 1980 году Агентство по охране окружающей среды провело подробное исследование под названием Критерии качества окружающей воды для асбеста . Частично это гласит: «Асбест является известным канцерогеном при вдыхании. Продемонстрированная способность асбеста вызывать злокачественные опухоли в различных тканях животных, прохождение проглоченных волокон через слизистую оболочку желудочно-кишечного тракта человека, а также обширные эпидемиологические данные человека в отношении избыточного перитонеального, желудочно-кишечного и другого внелегочного рака в результате воздействия асбеста предполагают, что асбест при проглатывании может быть канцерогеном для человека.”

Опасности вдыхания асбеста были известны давно. Беспокойство по поводу приема минерала начало укрепляться.

В 1987 году Министерство здравоохранения и социальных служб США выпустило исследование под названием «Отчет о рисках рака, связанных с употреблением асбеста» . В отчете сделан вывод: «В настоящее время нет достаточных прямых доказательств для достоверной количественной оценки риска рака при употреблении асбеста». Однако несколькими абзацами позже можно найти это утверждение: «Тем не менее, это не следует понимать как означающее, что потенциальная опасность, связанная с проглатыванием асбеста, является неважной проблемой, которая не требует дальнейших исследований.Даже если рост заболеваемости раком составляет менее 10 процентов от фонового показателя и не может быть продемонстрирован доступными исследовательскими инструментами, употребление воды, пищи или лекарств, содержащих асбест, миллионами людей в течение их жизни может привести к значительному количеству людей. рака ». Далее в отчете говорится, что несколько членов рабочей группы сочли «разумной политикой общественного здравоохранения рекомендовать устранение возможных источников попадания асбеста внутрь, когда и насколько это возможно».Несколькими предложениями позже в отчете подчеркивается «отказ от асбестоцементных труб в системах водоснабжения».

В городе Реджайна бригады Саскачевана ремонтируют разрыв водопровода из асбестоцемента.

Канада тоже была занята. Одним из первых исследований, проведенных за пределами США, было Министерство здравоохранения и социального обеспечения Канады. Размещенный на текущем веб-сайте Министерства здравоохранения Канады в соответствии с Руководством по качеству питьевой воды в Канаде: Руководящий технический документ — Асбест , он гласит: «Хризотил был преобладающим типом асбеста, выявленным в ходе обследования источников питьевой воды, проведенного в 71 месте по всей Канаде в 1977 году. .Далее на веб-странице говорится: «Основываясь на результатах этого опроса, охватившего водоснабжение около 55 процентов населения Канады, было подсчитано, что пять процентов населения получают воду с концентрацией хризотила выше 10 миллионов волокон. / Л, и эти 0,6% получают воду, содержащую более 100 миллионов волокон / л ».

Национальный исследовательский совет Канады (NRC) — филиал федерального правительства — провел многочисленные исследования асбестоцементных водопроводных труб.Во всех исследованиях NRC асбестовые волокна в воде рассматриваются как «проблема для здоровья». Один отчет NRC идет еще дальше; «Сильно изношенные трубы переменного тока также выделяют асбестовое волокно в питьевую воду и могут представлять опасность опухолей желудочно-кишечного тракта и других органов у потребителей». В исследовании 2010 года говорится: «Эти трубы переменного тока были проложены до того, как были выявлены и оценены потенциальные воздействия на окружающую среду, общество и здоровье. В последние годы проблемы с переменным током постепенно стали значительными, включая увеличение количества разрывов труб и отказов.Еще один отчет NRC за 2010 год указывает на потенциальную опасность использования душевых и увлажнителей в домах, где в воде может присутствовать асбест.

Несмотря на это, Министерство здравоохранения Канады утверждает, что попадание асбеста внутрь не вызывает никаких проблем со здоровьем. «Нет никаких последовательных, убедительных доказательств того, что проглатываемый асбест опасен. Следовательно, нет необходимости устанавливать максимально допустимую концентрацию (ПДК) асбеста в питьевой воде », — говорится в« Руководстве по качеству питьевой воды в Канаде: Технический документ ». В недавнем обмене электронной почтой представитель Министерства здравоохранения Канады сказал, что, хотя рекомендации Министерства здравоохранения Канады были опубликованы в 1989 году, недавний обзор показал, что «мало доказательств, указывающих на случайную связь между употреблением асбеста и раком».

Доктор Артур Франк, врач и эксперт в области окружающей среды и гигиены труда из Университета Дрексел в Филадельфии, штат Пенсильвания, считает, что отказ от регулирования содержания асбеста в воде является ошибкой. «Регулирование содержания асбеста в воде означает, что жизни некоторых канадцев можно будет спасти, если они не будут употреблять асбест в воде, которую они пьют, и не использовать их в душе», — сказал Фрэнк, который почти 50 лет изучал этот вопрос.«Нет никаких сомнений в том, что прием асбеста внутрь, как и его вдыхание, большая часть которого, когда он выводится из легких, затем попадает в организм, может привести к развитию различных видов рака, включая рак желудка, тонкой и толстой кишки и почек. ”

Канада и Америка могут во многом договориться. Опасность проглатывания асбеста не входит в их число.

Джулиан Бранч — бывший журналист, а в настоящее время — специалист по коммуникациям. Джулиан твердо верит, что настойчивость окупается, а демократия умирает во тьме .

(PDF) Восстановление асбестоцементных водопроводов для питьевой воды в Чешской республике

Гидрология и водные ресурсы

 Диффузное утолщение плевры (утолщение мембраны, окружающей легкие),

, которое может ограничить расширение легких, приводящее к одышке .

Как и другие строительные материалы, содержащие асбест, трубы переменного тока не производятся

и не используются для строительства новых водопроводов в Чешской Республике из-за канцерогенности асбеста

.Тем не менее, есть еще несколько действующих водоводов из

асбоцементных труб. Канцерогенность асбеста широко освещалась в чешских СМИ

с 1990-х годов, часто с безоговорочными заявлениями официальных лиц об использовании напорных асбестоцементных труб

в водном хозяйстве. Благодаря этой кампании, представители общественности

начали часто задавать вопросы о безопасности питьевой воды, подаваемой через сети трубопроводов

, содержащие асбестоцементные трубы.В 2002 году Национальный институт общественного здравоохранения

Чешской Республики выпустил заявление об использовании асбестоцементных труб

для доставки питьевой воды [6], чтобы проинформировать население о риске, связанном

с использованием асбеста. цементные трубы для подачи питьевой воды. Заявление было переиздано в 2014 г. №

[7] с добавлением информации об имеющихся исследованиях, а также цитировалось, среди прочего,

, информация об асбестовых волокнах в питьевой воде, опубликованная в Руководстве ВОЗ по качеству питьевой воды

[8].В заявлении сообщается, что ни имеющиеся экспериментальные

, ни эпидемиологические исследования не подтверждают гипотезу о том, что повышенный риск рака составляет

, связанный с попаданием асбестовых волокон в питьевую воду. Таким образом, питьевая вода

, подаваемая через асбестоцементные водопроводы, не считается значительным риском для здоровья населения

. В то же время в заявлении содержится предупреждение, что волокна асбеста

, выбрасываемые в воздух во время восстановления асбестоцементных водопроводов, создают опасность рака и болезней легких

при вдыхании, поэтому должны быть приняты соответствующие меры безопасности

для защиты вовлеченных рабочих от асбеста. экспозиция.

ОСНОВНЫЕ ЗАКОНЫ И РЕГЛАМЕНТЫ ЧЕШСКОЙ РЕСПУБЛИКИ

В Чешской Республике несколько законов регулируют условия обращения с асбестовыми отходами

. Понятно, что эти законы также применяются к реабилитации сетей асбестовых

цементных труб. Основные чешские законы, касающиеся обращения с асбестовыми отходами

во время восстановления асбестоцементных водопроводов в Чешской Республике

, следующие:

 Закон №183/2006 Coll. о городском и сельском планировании и правилах строительства

(широко известный как Закон о строительстве). Согласно Закону о строительстве, владелец

строительной площадки обязан уведомить строительную администрацию о любом намерении

снести сооружение, содержащее асбест.

 Закон № 185/2001 Coll. по отходам. Закон регулирует обязанности по обращению с отходами асбеста

. Согласно закону, производитель отходов

, содержащих асбест, и лицензированное лицо, управляющее отходами, содержащими асбест

, обязаны обеспечить, чтобы волокна или пыль асбеста

не попадали в воздух при обращении с такими отходами и чтобы жидкости, содержащие асбест

волокна не просыпаются.Отходы, содержащие волокна асбеста или асбестовую пыль, можно размещать только на свалках

, предназначенных для этой цели. Отходы должны быть обработаны,

упакованы или сразу же закрыты после размещения на полигоне. Оператор полигона

обязан следить за тем, чтобы частицы асбеста

не попадали в воздух.

Коммунальные предприятия Флориды борются с асбестом в водопроводных трубах

Сара Джером,
@sarmje

Коммунальное предприятие Флориды платит 1 доллар.4 миллиона сражаются против асбеста.

«Более 10 000 погонных футов стареющих асбестосодержащих водопроводных труб будут выкопаны и заменены в течение следующего года в районах к северу от Rattlesnake Hammock Road в Восточном Неаполе», — сообщает газета Naples Daily News .

Установлен в 70-х годах, трубы изношены и протекают. «А поскольку трубы содержат асбест, водоканал округа Коллиер не может проникнуть в них, чтобы их прочистить, из-за боязни сбрить или соскоблить материал в систему водоснабжения», — говорится в отчете.

По словам Джорджа Йилмаза, администратора коммунальных предприятий, согласно отчету, проект, направленный на обеспечение водоснабжения 112 домов, должен быть завершен к 2018 году.

«Сначала мы заменяем самые худшие, поэтому в районах, в которые мы сейчас собираемся, были прорывы водопровода», — сказал Йилмаз. «Частота поломок является показателем возраста трубы или преждевременного старения трубы. В любом случае мы пойдем в этот район, потому что возраст и тип трубы представляют потенциальный риск более частых утечек и разрывов.Мы хотим, чтобы у наших клиентов была новая система водоснабжения ».

Округ Коллиер не одинок. Согласно отчету Water Research Foundation, асбестоцементные (AC) трубы составляют около 15 процентов материалов для водопроводных труб в Северной Америке.

«Обеспокоенность по поводу воздействия на окружающую среду обновления трубопроводов переменного тока и связанных с ними нормативных требований вызывает недоумение у большинства руководителей предприятий водоснабжения», — говорится в отчете.

В округе Коллиер трубы из ПВХ заменят стареющие трубы, и, как ожидается, прослужат до 32 лет, по данным Альянса по борьбе с раком мезотелиомы.

Воздействие асбеста может привести к раку мезотелиомы.

«Ежегодно в США регистрируется от 2500 до 3000 случаев мезотелиомы. Чаще всего это заболевание встречается у мужчин старше 60 лет, но диагностированы и женщины, и дети. Люди, которые в прошлом подвергались воздействию асбеста и испытывали симптомы, должны проконсультироваться с врачом, имеющим опыт точной диагностики мезотелиомы », — говорится в отчете.

Как сделать фундамент из асбоцементных труб?

Фундамент из асбестоцементных труб можно построить самостоятельно, но перед тем, как приступить к работам, необходимо учесть все особенности этого типа фундамента, а также больше узнать о технологии проведения процесса.Такой тип фундамента служит удачной альтернативой ленточному, монолитному или плитному основанию. Такой фундамент, как правило, используют при возведении незначительных по весу конструкций. К тому же работа не будет сопровождаться слишком большими затратами. Следует отметить, что такой вид фундамента практически незаменим, если речь идет о каркасных домах или хозяйственных постройках. Но нельзя игнорировать тот факт, что у него есть определенные недостатки, один из которых выражается в том, что в здании не может быть цокольного или подвального помещения.

Особенности конструкции

Фундамент из асбоцементных труб не предполагает использования тяжелой техники. Фундамент, в котором находятся опоры, можно сделать одним из двух способов. Первый предполагает использование готовых свай. Но в частном домостроении этот метод мало пригоден, что связано с необходимостью аренды специализированной техники. Второй способ предполагает изготовление жердей прямо в почве. В этом случае раствор необходимо залить в опалубку, которая образуется в вырытой ранее ямке в земле.В роли опалубки используются всевозможные конструкции, среди которых могут быть деревянные щиты.

Фундамент из асбоцементных труб достаточно легко оборудовать еще и по той причине, что трубы, которые используются в виде опалубки, имеют очень небольшой вес. Используя такие продукты, вы получаете гарантию того, что бетон не будет подвергаться воздействию воды. К тому же опоры не боятся внешних повреждений, ведь асбоцементные трубы имеют довольно внушительный запас прочности.Все эти качества делают их идеальными для строительства несъемной опалубки. Подбирайте для строительства трубы нужного диаметра.

Фундамент из асбестоцементных труб можно возводить на территории с неровным рельефом. Причем допускается высокий процент влажности почвы. Перед началом строительства важно учесть вес будущей конструкции, так как при внушительной массе количество опор следует увеличить.

Технология фундамента

Изначально следует производить все расчеты, выполнение которых предпочтительнее доверить профессионалам.При определении количества столбов необходимо учитывать тот факт, что наибольший шаг между опорами не должен быть более 2,5 м. Следующим шагом будет подготовка территории, на которой будет вестись строительство. В почве не должно быть мусора и посторонних предметов. От плодородного слоя почвы утилизировать. После этого земля, как правило, переносится в другую часть участка, чтобы она не выступала препятствием для работы.

Перед тем, как сделать фундамент из асбестоцементных труб, необходимо сделать разметку основания.В этом случае важно проверить, насколько хорошо поставлены углы, для чего необходимо натянуть леску или специальный шнур для разметки. Это нужно не только по бокам основания, но и по диагоналям, при этом важно следить за тем, чтобы получился идеальный прямоугольник. Только после этого можно приступать к работам по бурению скважины, в которую будут установлены опоры.

Для того, чтобы оборудовать столбчатый фундамент из асбоцементных труб, необходимо подготовить скважины, которые пробуриваются с помощью садового бура, но можно использовать и инструмент TISE.Если предполагается производить работы на территории со сложными грунтами, то стоит использовать буровую установку, которую придется арендовать. Необходимо помнить, что такой подход увеличит стоимость работ. Заглубите опоры ниже линии промерзания почвы.

Устройство подушки

Перед установкой асбестоцементных труб под фундамент необходимо подготовить дно колодца, для чего туда засыпается песчаная подушка. Заливать нужно столько, чтобы после утрамбовки получился слой толщиной около 20 см.Чтобы подушку легче утрамбовывать, необходимо пролить водой. Если работы ведутся на чрезмерно слабых грунтах, на дне колодца можно создать бетонную опору, однако ее диаметр должен быть несколько шире, чем характерный для асбестоцементной трубы. С целью обеспечения утепления рекомендуется на дне колодца прикрыть слоем плотного полиэтилена, это даст возможность исключить возможность попадания влаги в почву из бетонного раствора.

Монтаж труб

Если монтируете фундамент на асбоцементные трубы своими руками, то следующим шагом будет монтаж асбоцементных труб. Устанавливать элемент необходимо строго в вертикальном положении, для этого необходимо использовать проставки. Необходимо проанализировать плавность монтажа труб, используя для этого строительный уровень.

Арматура

Опора должна быть обязательно усилена, для этого должен быть предварительно подготовлен арматурный каркас из стержней.Требуются горизонтальные и вертикальные ремни. После фитинги можно опускать в трубу. Если предполагается построить горизонтальную обвязку, арматурные стержни необходимо выдвинуть наружу для соединения с фитингами решетки.

Заливка бетона

После этого можно приступать к заливке, это необходимо послойно, чтобы была возможность удалить воздух. Пространство между трубой и колодцем следует засыпать песком и тщательно утрамбовать. Верхнюю часть трубы необходимо обрезать до уровня, после чего можно приступать к установке головы и укладке гидроизоляции.Если предполагается ростверк, то следующим шагом будет разобраться с ним.

особенностей основания, расчета и тонкостей монтажа. Преимущества и недостатки асбестовых труб

Приняв решение о начале строительных работ, вам придется подумать о закладке фундамента. Правильный выбор типа будущего фундамента играет немаловажную роль, ведь от него зависит, насколько надежным и крепким будет будущий дом. Этот выбор зависит от того, какими особенностями обладает проект дома и какими материалами и финансовыми возможностями обладает человек, строящий этот дом.Колонный фундамент из асбестовых труб довольно часто используется при возведении фундаментов под частный дом, баню или разного рода хозяйственные постройки (рис. 1).

Рис. 1. Схема подземного столбчатого фундамента.

Особенности конструкции фундамента

Схемы опалубки столбчатого фундамента.

Многие из тех, кто строит дом своими руками, используют конструкцию столбчатого фундамента, потому что этот тип конструкции относительно прост в установке.Это связано с его финансовой доступностью и высокой надежностью. Основной материал такого фундамента — специальные асбестовые трубы. Их использование даст возможность управлять строительством самостоятельно, не привлекая к работе тяжелую технику или наемных рабочих.

Инструментов, необходимых для работы:

• ручная дрель;
Бетономешалка
• ;
• стандартный набор ручного инструмента.

Преимущества и недостатки этого типа фундамента

К преимуществам можно отнести, опять же, финансовую доступность (рис.2).

Если вы выберете фундамент из монолитной конструкции, то в этом случае вам придется потратить как минимум в 2 раза больше средств.

Рис. 2. Схема конструкции столбчатого фундамента.

Практически не требуется работы с землей. Выравнивать участок или выкапывать яму под фундамент не нужно. И скорость такой работы довольно высока. Приступать к дальнейшим работам можно практически сразу после установки фундамента, ведь такая конструкция должна простоять всего 6-8 дней, в отличие, например, от ленточного фундамента, для которого требуется почти месяц перерыва в работе.Кроме того, возвышение над землей на уровне 30 см дает возможность защитить дом от наводнения и затопления (рис. 3).

К недостаткам можно отнести сравнительную хрупкость фундамента данного типа. Он прослужит около 70 лет. Например, кирпичный фундамент прослужит почти в 2 раза дольше. Такая конструкция применима только для строительства небольших построек с относительно небольшим весом … Чаще всего это небольшие одноэтажные дома. Но такой фундамент хорошо подходит для срубов и каркасно-панельных домов.Еще один недостаток — подвал в таком фундаменте невозможно устроить точно. Придется построить подвал отдельно от дома. Наконец, дом с таким фундаментом нельзя строить на участках с подвижными грунтами или перепадами высот.

Подготовительные мероприятия

Рис. 3. Схема монтажа лага на столбчатый фундамент.

Перед началом работ стоит подготовить поверхность участка, на котором будут проводиться работы (рис. 4). Основной этап подготовки — разметка почвы.Оптимальное расстояние между опорами 1,5-2 м. Но естественно, что чем чаще, ближе и плотнее производилась установка столбов, тем прочнее и прочнее будет будущий фундамент. На момент начала процесса крепления столбов лучше уже иметь в руках план будущего дома и сконцентрировать больше опор в ключевых точках, где будет располагаться наибольший вес — стенах, несущих , печи, уголки и др.

Необходимо заглублять опоры примерно на 25-30 см ниже уровня промерзания грунта на данном участке.Этот показатель для нашей климатической зоны составляет около 1,5 м. Диаметр будущих отверстий, предназначенных для опор, зависит от того, на каком типе труб вы остановились. Чаще всего диаметр составляет 15-25 см. Опоры должны выступать над землей не более чем на 0,5 м.

Технология строительства столбчатого фундамента

Существует 2 основные причины очень широкого использования асбоцементных труб для столбчатых фундаментов (рис. 5):

1. Такие трубы обладают высоким уровнем стойкости к коррозионным процессам.Металлические трубы гораздо более уязвимы для этого удара.
№
2. По сравнению с трубами из пластика образцы из асбестоцемента демонстрируют хорошую устойчивость к перепадам температур и низким температурам.

Работы по устройству столбчатого фундамента включают следующие основные этапы:

Рис. 4. Схема сверла.

1. В пробуренную ранее скважину вставляется труба диаметром 20 см. Глубина колодца должна быть около 1,5 м. Сама колонна, как уже говорилось ранее, должна выступать над уровнем земли на 30-40 см.
2. Выравнивание и установка столбов на 1-м уровне. Соответственно, трубы должны быть одинаковой длины. Эти трубы фактически действуют как своего рода опалубка, поскольку большая часть нагрузки приходится на металлические стержни, находящиеся внутри каждой опоры. Перед дальнейшими работами стоит обработать штанги специальным составом, который защитит металл от преждевременного износа и обеспечит определенную гидроизоляцию.
3. После завершения выравнивания опор можно начинать процесс заливки в них бетонной смеси.Процесс осуществляется одновременно как снаружи, так и изнутри. Получившиеся выступающие части арматуры пригодятся при создании ростверка. Ростверк — это часть фундаментной конструкции, на основе которой начинают возводиться здание.
4. В трубу помещается стержень, выступающий на резьбе на 20-30 см от опоры. Это будущая основа для монтажа ростверка. Резьба в этом случае значительно облегчает процесс создания ростверка.

Установка столбов может производиться 2 способами:

Рис. 5. Схема установки столбчатого фундамента.

1. В подготовленную яму укладывают трубу. Затем в трубу вбиваются 2 стержня арматуры, расстояние между которыми 6-7 см. Стержни вбиваются в землю на 20-30 см. Стержни должны смотреть вверх от трубы на одинаковом расстоянии.
2. Установленная труба на 1/3 заполнена бетонным раствором. Подняв ее на 10-15 см, внутрь трубы следует опустить стержни арматуры, которые не должны выступать за ее пределы.После таких действий бетон расширится, что будет мешать выталкиванию сваи наружу. Поднятая труба должна быть выровнена со всеми другими уже установленными трубами. В конце труба заливается бетоном до краев.

Если вы устанавливаете столбчатый фундамент своими руками на рыхлый грунт, то перед началом процесса монтажа столбов необходимо создать подложку для труб:

1. Перемешать щебень с песком нужно в соотношении 1: 1.
2. Полученную смесь заливают в каждую лунку, создавая таким образом слой толщиной 10-15 см.
3. Затем накройте залитую смесь влагостойким материалом. Это может быть как строительный целлофан, так и рубероид.

Способы усиления данного типа фундамента

Схема заливки бетоном.

При неверных расчетах весовой нагрузки или при ошибках, допущенных в самом процессе строительства фундамента, могут появиться нежелательные изменения, которые могут вызвать перекос или неравномерную посадку дома.Возможно даже появление трещин в капитальных стенах. Для исправления ситуации в месте перекоса или проседания конструкции можно создать траншею, сделать опалубку и засыпать это место монолитным участком фундамента для общего усиления конструкции.

Кроме того, вы можете просто просверлить отверстия в столбах, закрепить в них шурупы и приварить к ним армированные стержни, тем самым создав единую армированную конструкцию. Самым дорогим, но и наиболее эффективным решением в этом случае может стать вызов специальной техники и профессиональных рабочих.Техника позволяет немного приподнять здание, а рабочие помогут быстро создать траншею на просевной стороне для заливки ленточного или монолитного фундамента.

На самом деле создать столбчатый фундамент своими руками — настоящая задача. Важно лишь иметь определенный набор базовых строительных навыков, иметь под рукой результаты геологоразведки местности, на которой вы собираетесь строить, правильно производить все расчеты и точно выполнять все работы. Если вы все сделаете с умом, то сможете избежать ошибок и получить прекрасный, прочный и надежный фундамент для своего будущего частного дома.

Колонный фундамент из асбестовых труб своими руками: достоинства и недостатки

Фундамент — это основа конструкции. Срок службы всего здания будет зависеть от прочности этой конструкции. По сути, это главный элемент любого здания, ведь в случае его проседания или движения может появиться ряд негативных факторов:

• набухание полов;
• невозможность закрыть двери;
• общее искажение конструкции;
• разрушение дома.

Предлагаем Вашему вниманию материал о том, как сделать продуманный и надежный столбчатый фундамент из асбестовых труб.

1. Простота установки. Полное исключение спецтехники.
2. Демократичная стоимость материалов.
3. Работу можно проводить в кратчайшие сроки.
4. Возможность строительства даже на затопленных территориях.
5. Длительный срок службы.
6. Реальность самостоятельных расчетов.

Профессионалы в один голос утверждают, что сделать фундамент из асбестовых труб своими руками не представляет особой сложности. Однако следует учитывать, что при возведении свайного фундамента теряется возможность постройки цокольного этажа. Кроме того, используя такой способ строительства, необходимо учитывать, что перекрытия под зданием нуждаются в тщательном утеплении и защите от ветра.
Также следует отметить, что свайный фундамент может крайне негативно проявить себя на подвижных грунтах.Но чаще всего такой момент может проявиться, когда асбестовые трубы были проложены вопреки действующим строительным нормам.
Асбестоцементный фундамент очень часто применяется для каркасных построек из бруса, дерева, арболита и других альтернативных легких материалов: бань, веранд, хозяйственных блоков, беседок, бытовок и т. Д. ростверк, можно комбинировать материал плиткой или бетонной лентой. Сфера применения фундамента из асбестоцементных труб своими руками очень обширна, возводится он на участках, где происходит подтопление, есть сильно выветриваемые почвы, а также там, где грунт может промерзать более чем на полтора. метров.

Расчеты

Для проведения необходимых расчетов нужно узнать два основных параметра:

1. Температура промерзания почвы.

Для определения промерзания почвы можно воспользоваться справочной информацией. В соответствующих источниках есть данные о промерзании почв без снежного покрова. Кроме того, если уровень снегопада достаточно велик, цифра, приведенная в справочнике, может быть немного занижена.
Можно добавить значение от 0.От 3 до 0,5 метра к справочным данным — этот показатель укажет правильную глубину подземной части свай. Учтите, что их основания должны быть видны над уровнем земли примерно на 30 см, однако при существующем риске затопления этот показатель может быть увеличен на несколько сантиметров.

Асбоцементные трубы для фундамента обычно имеют диаметр, который зависит от веса будущего здания. Для бревенчатых построек лучше всего подходит объем 20-30 см, а для небольших беседок диаметр труб может составлять всего 7 см.
Нагрузка на возводимую конструкцию будет зависеть от сложности конструкции конструкции и материала, из которого она будет изготовлена. Для проведения расчетов нужно учитывать не только стены, но и крышу, отделку и утеплитель.
Имеющиеся сваи укладываются по периметру конструкции, а также по ее углам и в местах пересечения несущих стен. Их расстояние должно быть не более одного метра. Примерная нагрузка на каждую сваю в среднем должна составлять 800 кг.Если полученный вес больше указанного значения, количество свай следует увеличить.
По окончании предпринятых шагов становится известно необходимое количество труб и фитингов. Расчет следует производить по следующему принципу — по 2-3 стержня арматуры на каждую асбестовую трубу.

Пошаговая инструкция изготовления фундамента

Итак, есть материал, желание и готовность сделать фундамент из асбоцементных труб своими руками.Рассмотрим пошагово, как правильно построить эту конструкцию:

• Дизайн. Возведение каркасных конструкций относится к группе несложных работ. Таким образом, средний вес одноэтажного коттеджа составляет 8 тонн. Это значит, что для такого фундамента необходимо использовать 10 опор, сечение которых будет равно 20 см. Готовую конструкторскую документацию можно найти на просторах глобальной сети, однако, как альтернативный вариант, ее можно заказать у специалистов.На сегодняшний день статистика выполненных работ по строительству частных домов показывает, что большинство заказчиков хотят индивидуальный строительный проект.
• Подготовка площадки с последующей разметкой. Чтобы подготовить участок к соответствующим строительным работам, необходимо выполнить следующие действия:
  • очистить территорию от камней и деревьев;
  • разметить угловые отметки фундамента — закопать металлические стержни или деревянные столбы с натянутой на них веревкой;
  • отступите на два метра от возможной границы возводимого фундамента и обозначьте участок, с которого впоследствии потребуется удалить плодородный грунт (более 30 см).Такая манипуляция необходима, чтобы впоследствии из-под постройки не прорастали сорняки;
  • удалите дерн, выровняйте участок и засыпьте его песчано-гравийной смесью. Утрамбуйте платформу.
• Бурение скважин под опоры. При самостоятельных работах по возведению конструкции из асбестовых труб допускается использование обыкновенной садовой дрели. Бригады специалистов строительных компаний обычно используют специальную технику (автоматические мотоциклетные или дрели для отверстий).Диаметр скважины для опоры должен превышать ее объем на 10-12 см. В свою очередь, глубина должна быть больше на 20 см, чем предполагаемая высота свай. Такой подход необходим для изготовления специальной фундаментной «подушки» из неметаллических строительных материалов.
• Подготовительные работы к устройству столбчатого фундамента из асбестовых труб и монтаж этих труб. Дно подготовленного колодца тщательно засыпается щебнем и песком, методично утрамбовывается и заливается водой.Верхний слой покрывается гидроизоляцией — это может быть пленка или рубероид. Опоры погружаются в яму и фиксируются рейками. Основание засыпано песком. Длина столбов должна иметь запас по длине чуть более 10 см; позже, благодаря этой технике, вы легко сможете выровнять высоту любой опоры. В случае повышенной влажности почвы рекомендуется все трубы обработать специальным раствором на основе битума или полимера.
• Бетонирование и армирование.Приготовленную бетонную смесь заливают в асбестовые трубы на 30–40 см. Далее опоры необходимо поднять на 20 см и закрепить. Подобным образом получаем своеобразную бетонную подошву, благодаря которой столбы будут более устойчивыми.
• Заключительный этап. После застывания слоя бетона в трубу устанавливается арматурный каркас, который соединяется проволочными перемычками или поперечными каркасами из тонкой арматуры. Далее раствор заливается до необходимого уровня. Чтобы удалить появляющиеся пузырьки воздуха, вы можете использовать кусок дерева или металлический стержень.Верхний слой покрывают целлофановой пленкой для равномерного высыхания бетонного раствора. Срок высыхания должен составлять не менее 21 дня.

Изначально асбестоцементные трубы в частном жилищном строительстве использовались в ограниченном объеме. Во-первых, асбестовые трубы отпугивали людей мифами о канцерогенности материала, а во-вторых, было мало опыта использования при устройстве фундамента на этот вид материала. Сегодня столбчатый фундамент из асбоцементных труб можно назвать хорошим компромиссом между невысокой стоимостью и высокой устойчивостью к влаге и нагрузкам.Еще одно неоспоримое преимущество — столбчатый фундамент из асбестовых труб своими руками сделать намного проще и быстрее, чем любой другой вариант столбчатого фундамента.

Устройство фундамента из асбоцементных труб

Общая конструкция и принцип изготовления такого фундамента мало чем отличается от других вариантов изготовления свайных опор с заливкой бетона в подготовленную форму. В нашем случае каркас и бетонный раствор заливаются в асбоцементный корпус трубы, погружаемой в пробуренную скважину в земле.Свайный фундамент на асбестоцементных опорах ценится, прежде всего, за такие моменты:

• Скорость изготовления такого фундамента намного выше, а трудоемкость намного ниже, чем у любых других буронабивных опор, включая сваи ТИСЭ, каркасные литые сваи, уступая по этому показателю только дорогим винтовым и железобетонным вариантам;
• Высокая стойкость асбестоцементной основы труб к воздействию влаги при отсутствии потери прочности свайной опоры, деградации материала, коррозии;
• На сваях из асбестоцементных труб возможно поднять основание здания на высоту 30-40 и даже 100 см с правильным распределением нагрузки, что в некоторых случаях не всегда возможно для свайных конструкций. другого типа.

Фундамент на асбоцементных трубах своими руками

Возведение фундамента с опорами для асбестоцементных труб нельзя назвать идеальным. Его можно легко и быстро собрать и построить за два дня с помощью бетономешалки, ручного сверла для сверления отверстий, болгарки, сварочного аппарата, бетонного раствора и подготовленной стальной арматуры толщиной 8 мм. Прежде чем приступить к изготовлению такого фундамента, нужно обратить внимание на его недостатки:

• Прочность опор фундаментов из асбестоцемента относительно невысока.Жесткости и несущей способности свайных элементов достаточно для возведения каркасного, бревенчатого или газобетонного здания при условии, что строительство ведется на плотных и тяжелых грунтах;
• Буровые работы необходимо проводить на глубину не менее 150-180 см, из-за малой прочности свай приходится пробурить большое количество скважин, а практически все работы выполнять ручным сверлом;
• В отличие от своих конкурентов, затопляющие сваи TISE, асбестоцементные сваи не обладают «анкерным» свойством, поэтому при нарушении технологии изготовления фундамента возможны случаи выдавливания опор пучением грунтов.

Изготавливаем сваи из асбестоцементной трубы

Перед началом работ по подготовке площадки и разметке мест для бурения скважин необходимо определить точное количество необходимых асбестоцементных опор и их диаметр. Чаще всего для изготовления опор используют асбестоцементные трубы диаметром 100 или 150 мм. Намного реже используется труба 200 мм. В основном используется в тех случаях, когда необходимо отремонтировать асбестовую трубу столбчатого фундамента.Соответственно под размер асбестоцементной трубы необходимо подбирать вылет режущих кромок ручной дрели. Диаметр скважины должен быть как минимум на 10 мм больше наружного диаметра асбестоцементной опоры.

Например, для «плетения» — асбоцементной трубы 100 мм наружный диаметр для марки «БНТ» будет 118 мм, а для более распространенной «ВТ» — 122 мм. Соответственно диаметр скважины должен быть 128 и 132 мм. Для 150-й трубы диаметр скважины должен быть 170 и 180 мм.Этот зазор указывается для глубины 150 см, если бурение будет производиться на два и более метров, размер зазора необходимо увеличить еще на 30%.

После того, как будет пробурена скважина необходимого диаметра и глубины, на дно необходимо насыпать смесь песка и просеивания для образования подушки толщиной не менее 10 см. Это компенсирует усадку бетонной смеси внутри асбоцементной трубы.

Перед установкой асбестоцементной трубы рекомендуется обработать внешнюю поверхность битумной мастикой независимо от уровня грунтовых вод.Далее устанавливаем трубу в полость колодца и заливаем внутрь небольшое количество раствора, не более 2-3 литров. После заливки слегка приподнимите трубу и несколько раз опустите, чтобы добиться выравнивания налитого слоя раствора по поверхности подушки, как на видео:

На следующем этапе выравниваем все асбестоцементные опоры по вертикальному отвесу так, чтобы добиться максимально ровного положения по горизонтали и вертикали, после чего закрепляем трубы деревянными рейками.Внутрь каждой асбоцементной трубы закладываем пакет из трех десятимиллиметровых стержней арматуры. Каждый стержень должен находиться на одинаковом расстоянии от стенок трубы и других стержней.

Заливка асбоцементных опор бетоном

Самым ответственным этапом строительства фундамента является заливка бетона во внутреннее пространство трубы. Бетонный раствор готовится из цемента марки 300, песка и мелкого гравия или отсевов, предварительно промытых водой. Консистенция раствора должна быть такой, чтобы смесь, залитая в воронку с размером горлышка 50 мм, текла свободно без образования пробок.

В зависимости от диаметра и глубины опоры для каждой сваи потребуется не менее 40 литров бетона. После заливки первой части бетон внутри опоры аккуратно заливают тонкой палочкой на 10-15 минут, после чего заливают остаток раствора.

Полости между трубой и стенками скважины необходимо заделать остатками строительного раствора, чтобы внутрь не просачивалась дождевая вода. Это значительно увеличит срок службы опорных элементов. Верхний конец опоры может менять свое положение по мере затвердевания и усадки бетона.Окончательное выравнивание торцов асбестоцементных столбов можно производить не ранее, чем через две недели после заливки свай. Если работы ведутся в жаркое летнее время, лучше накрыть сваи полиэтиленовыми пакетами, чтобы уменьшить потери влаги за счет испарения и избежать растрескивания бетона.

Решетка или каркас, что использовать

На завершающем этапе, после выравнивания высоты головок свай, необходимо установить опорный каркас фундамента или залить ростверк.Последний вариант чаще всего применяется для стен из газобетона, кладки из арболита, любых строительных материалов на основе цемента. Если вы строите панельный дом или комнату из профилированного бруса, то каркас может быть выполнен из дубового бруса сечением 200 мм или швеллеров, что позволяет относительно легко заменить свай или отремонтировать его при необходимости. В любом из вышеперечисленных вариантов необходимо предусмотреть способы соединения арматуры асбестоцементных свай с несущими элементами каркаса.

Заключение

Асбестоцементные сваи практически не подвержены коррозии даже при длительном контакте с водой. Но материал имеет щелочную реакцию, поэтому при установке в кислых грунтах гладкая внешняя поверхность трубы может превратиться в каверны, особенно при повреждении гидроизоляции. Чтобы избежать проблем подобного рода, в зоне перехода внешней части сваи в грунт требуется засыпка песком. Никакие другие смеси для этих целей использовать не рекомендуется.В таких условиях свайный фундамент может свободно простоять 30-40 лет.

• Строим дом из пеноблоков своими руками
• Плавучий фундамент
• Опалубка фундамента своими руками
• Фундамент под печь в бане

Как сэкономить на затратах на строительство дома, но при этом не потерять его прочностные характеристики? Одной из самых надежных конструкций является фундамент из асбестовых труб, который можно смело использовать при строительстве каркасных домов или любых легких построек.О том, как правильно рассчитать, подобрать материалы и построить такой фундамент, читайте в этой статье.

Как выбрать трубы

Асбестовая труба для столбчатого фундамента выбирается со средним диаметром 250 мм. Полость изделия необходимо залить бетоном. В некоторых случаях при высоких нагрузках внутренняя часть трубы дополнительно армируется.

Если выбрать трубы небольшого диаметра (100 мм), то их становится сложно заполнить бетоном. Есть вероятность появления пустот, что значительно сократит срок эксплуатации фундамента.Такие трубы чаще всего используют для более легких конструкций (например, беседок). Но нужно быть готовым к трудностям при установке таких труб.

Для тяжелых зданий можно использовать трубы диаметром 300 мм. С таким материалом легче работать, ведь заливка бетоном будет проще.

Преимущества столбчатого фундамента

Выбор асбоцементных труб для столбчатого фундамента имеет следующие преимущества:

• низкая стоимость;
• простота установки;
• силы;
• прочность.

Приемлемая стоимость обусловлена ​​тем, что материалы для работы можно приобрести по более низкой цене, чем, например, для строительства из бетонных блоков.

Легкость монтажа позволяет устанавливать трубы самостоятельно. При этом не нужно брать в аренду специализированную технику. Это большой плюс для тех участков, где проезд автомобилей затруднен. Кроме того, возвести конструкцию на столбчатом фундаменте можно за неделю, в отличие от монолитного, которому нужно дать застыть в течение месяца.

Особый состав асбестовых труб (дисперсионно-армированный) делает материал устойчивым к негативным воздействиям окружающей среды.

Это придает такому фундаменту влагостойкость и прочность. Трубы имеют низкий коэффициент теплового расширения.

Несмотря на эти преимущества асбестовых труб, необходимо правильно рассчитать материал. Если не следовать технологии, то все преимущества сводятся к нулю. Ведь дальнейшее строительство дома на фундаменте, не выдерживающем определенной нагрузки, будет опасным.

Основные принципы строительства

Перед установкой фундамента из асбестовых труб необходимо ознакомиться с несколькими принципами:

• Стройте на нем только легкие конструкции.
• Учитывайте тип почвы.
• Сделайте расчеты.
• Придерживайтесь технологии возведения фундамента.

Работу над устройством следует разделить на несколько этапов:

• Расчеты.
• Подготовка площадки.
• Установка фундамента.
• Формирование ростверка.

Работа начинается с дизайна. Установка не может быть начата без предварительных расчетов.

Расчет баз

Расчет основания начинается с определения типа грунта грунта. Для этого определяется глубина промерзания земли.

Длина свай должна превышать глубину промерзания грунта.

Величина промерзания почвы разная в разных регионах.Эти показатели определены по справочным данным. Но следует отметить, что эти значения указаны без снежного покрова.

Также необходимо учитывать нагрузку будущей конструкции. В среднем глубина сваи принимается порядка 150 см. Что касается диаметра труб, то он различается в зависимости от нагрузки (для каркасного дома или небольшой веранды эти показатели будут разными).

Для правильного расчета баз следует воспользоваться инструкцией:

1. Определите вес дома.
2. Определите сопротивление почвы.
3. Рассчитайте площадь фундамента.

Общая формула расчета минимальной общей площади основания выглядит так:

Отсюда следует, что P — вес здания, кг,

R0 — сопротивление грунта, определяемое расчетным путем, кг / см2.

Для запаса прочности в формулу вводится коэффициент 1,3.

Пример расчета

Вот пример: есть каркасный дом с размерами стен 6х7 м с высотой первого этажа 2.8 м, фронтон — 2,6 м.

Удельный вес каркасных стен γс = 50 кг / м2.
Удельный вес кровли из листовой стали γк = 30 кг / м2.
Удельный вес межэтажных перекрытий γп = 100 кг / м2.

Нагрузка межэтажных перекрытий при эксплуатации γнп = 210 кг / м2.

Почва, на которой будет построен дом, представляет собой суглинок (R0 — 3,5 кг / см2) с глубиной промерзания 1,2 м.

Расчет количества труб

Для расчета необходимого количества и размера труб для фундамента выполняется несколько действий:

• Определяется масса стен.

Площадь стен дома вместе с фронтоном будет равна Sс = 89 м2. Исходя из этого, получается масса стен:

Pс = Sс × γс = 89 × 50 = 4450 кг.

• Затем рассчитывается масса этажей между этажами (на первом этаже и на чердаке).

Как утеплить крышу мансарды читайте в

Найдена площадь перекрытия (Sп = 84 м2). Масса этажа:

Пп = Сп × γп = 84 × 100 = 8400 кг.

При Sп = 84 м

Pнп = Sп × γнп = 84 × 210 = 17640 кг.

Подробнее о бетонных плитах перекрытия

• Определяется масса кровли.

Площадь кровли располагается: Sk = 50 м2. Вес крыши:

Pк = Sк × γк = 50 × 30 = 1500 кг.

• Произведен расчет предварительной массы фундамента.

Для этого берется примерное количество столбов, например 14.Исходя из того, что через каждые 2 метра фундамента (по периметру) будет установлен столб, то 14 штук должно хватить. Длина стойки L = 1,9 м.

Определен объем колонны:

Вс = π × R2 × L = 0,24м3,

где R — радиус колонны (R = 0,2 м). Исходя из этого, масса 1 колонны составляет 0,24 × 2500 = 600 кг.

Общая масса столбов: 600 × 14 = 8400 кг.

Общая масса дома

Для этого все полученные значения (стены, перекрытия, крыши, фундаменты) суммируются и окончательное число составляет 40390 кг.

• Минимальная общая площадь оснований рассчитывается по формуле, приведенной в начале раздела: S = 1,3 × 40390 / 3,5 = 11540 см2.
• При расчете площади основания 1 колонны вычисляется число 1250 см2. (S = nr2 = 3,14 × 0,22) Вычисляется общее количество столбиков: 11540/1250 = 10 штук.

Из этого следует, что с увеличением диаметра столбов их количество может уменьшаться и наоборот.

Только после такого расчета можно приступать к закупке материала и установке фундамента.

Подготовка к размещению

Подготовка территории под устройство фундамента заключается в подготовке площадок под установку свай. Для этого земельный участок очищен от сорняков, растительности. Затем участок выравнивают, присыпают щебнем. (О типах гравия, его фракциях и плотности вы можете прочитать здесь).

После этого в места установки труб устанавливаются колышки, между которыми натягивается канат.Необходимо точно измерить расположение фундамента.

Фундамент из асбестовых труб. Пошаговая инструкция

После подготовки начинаются основные работы по прибору:

• бурение скважин;
• монтаж труб;
• установка рамы;
• залив.
• столбов для переплета.

Скважины бурятся в местах установки колышков.

Диаметр отверстий должен быть на 10 см больше диаметра труб.

Сверление осуществляется механическим способом или сверлом. Глубина трубы должна быть равна расчетному значению. После этого в колодец насыпают песок, заливают водой и уплотняют.

Монтаж труб производится следующим образом: труба вставляется в подготовленный колодец, заливается бетоном (часть) и поднимается на 15 см. (О том, как приготовить бетон самостоятельно, читайте в статье Бетон: как приготовить самостоятельно.) За счет этого образуется бетонная подошва, которая защитит фундамент зимой и убережет его от коробления.О том, как правильно отрезать трубу необходимого размера, можно узнать из этого видео. Представлена ​​пошаговая инструкция резки трубы.

Необходимо постоянно проверять установленные трубы на уровень. Они должны быть идеально ровными.

Следующим шагом будет установка каркаса. Для этого в трубу вставляют фитинги. Его стержни должны выступать над трубой на 10 см. После этого в трубу заливается оставшийся бетон. Пространство между внешними стенками трубы и внутренними стенками колодца засыпается щебнем и утрамбовывается.

Когда трубы будут полностью заполнены бетоном, их необходимо оставить на 14 дней.

Этого времени достаточно, чтобы смесь застыла. Затем можно переходить к завершающему этапу работы — формированию обвязки.

Деревянная крепежная арматура

Обвязка столбов (или формирование ростверка) необходима для равномерного распределения нагрузки на столбы. Кроме того, ростверк — это опора для будущих стен. Следовательно, это проектирование должно выполняться качественно, следуя инструкциям:

• На трубы сделайте опалубку из досок.
• Насыпьте песок на дно опалубки.
• Установите фитинги на песок, соединив их с фитингами, выходящими из труб.
• Залить бетонной смесью.
• После схватывания бетона снимите опалубку.

Пошаговые инструкции, начиная от бурения скважины, заканчивая формированием ростверка, представлены в этом видео.

Консультации профессионала

Для получения качественного результата можно использовать несколько советов:

• Для заливки труб используйте бетон марки М200 или М300.
• После заливки бетона трубы следует проткнуть металлическим стержнем. Это устранит воздушные зазоры.
• Для дополнительной защиты столбов от влаги рубероид можно укладывать в колодец на слой песка.
• В опалубке не должно быть зазоров.

Фундамент из асбестовых труб можно изготовить в довольно короткие сроки. На это уйдет минимум денег и времени. Но следует учитывать, что такой вариант подходит для легких построек.

Трубчато-свайный фундамент своими руками

Фундамент — это основа здания, от его прочности зависит долговечность конструкции, по сути, это основная несущая конструкция конструкции, ее перемещения или проседания приводят к перекосам конструкции здания, перекрытия начинают набухать и двери перестают закрываться, а в худшем случае дом может просто рухнуть … Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб, мы предлагаем рассмотреть в данной статье.

Схема столбчатого фундамента из труб

Следует отметить, что особенно популярным стал этот вид фундамента дома в последнее время.

Преимущества и недостатки свайного фундамента

Фундамент под дом из асбоцементных труб материально выгоден и достаточно надежен для возведения легких построек и вспомогательных сооружений, таких как бревенчатые или каркасные дома, бани, хозяйственные постройки. Чтобы построить столбчатый фундамент из асбестовых труб, вам потребуются настоящие трубы, садовый бур, бетономешалка (можно взять в аренду на время строительства), несколько прутков гофрированной арматуры, песок и цемент.По сложности исполнения построить его своими руками вполне реально.

О преимуществах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищают от влаги

• по сравнению с монолитными решениями фундамент из асбоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньше времени и сил;
• копать яму под такой фундамент не нужно;
• свайный фундамент из асбестоцементных труб возводится очень быстро, по окончании работ можно сразу приступить к строительству дома, сэкономив до двух недель по сравнению с монолитным фундаментом;
• высота такого фундамента над землей обычно составляет не менее 30 см, что предотвратит попадание воды в дом во время сильных дождей и наводнений, а если на данном участке когда-либо случалось наводнение, сваи можно поднять выше;
• на фундаменте из асбестоцементных свай намного проще подвести к дому коммуникации — водопровод, канализацию, газоснабжение и так далее.

Применение таких оснований ограничивается следующими факторами:

• такие конструкции применимы только при размещении на них конструкций ограниченной массы;
• срок безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничен 80 годами;
• в домах на таком фундаменте устроить подвал практически невозможно;
• фундамент дома из асбестоцементных свай невозможен в местах с плавающими грунтами.

Для этих целей вполне применимы и другие материалы, в частности изделия из металла или пластика. Однако у них есть и недостатки, характерные для материалов. Металлические трубы подвержены коррозии и стоят дороже, в то время как пластиковые трубы ограничены воздействием отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает устойчивость фундамента при эксплуатации.

Как сделать фундамент

При запуске строительства нужно выполнить ряд обязательных действий, чтобы работа не была проделана зря:

1. Проверить качество грунта на строительной площадке, чтобы исключить падение на плавучий грунт.
2. Для уточнения глубины промерзания грунта на заданном участке от этого зависит глубина погружения свай из асбоцементных труб.
3. Рассчитайте размер сваи с учетом максимальной перераспределенной нагрузки на трубу 800 кг. Если расчетная нагрузка больше, количество промежуточных свай необходимо увеличить.

Расчет столбчатого фундамента из труб

Заказ на работу

Последовательность закладки столбчатого фундамента

1. Разметить план дома в выбранном месте, разметить колышками пересечения несущих стен.
2. Проверьте маркировку, измерив габаритные размеры по диагоналям маркировки. Они должны быть одинаковыми.
3. Разметить размещение промежуточных свай под несущими стенами … Расстояние между ними должно быть не более 1 метра.
4. С помощью садовой дрели проделайте в земле яму для сваи. Глубина погружения должна быть больше промерзания почвы на 0,3 — 0,5 метра. Диаметр отверстия делается как минимум на 5 см больше диаметра сваи.Работа несложная своими руками
5. Заполнить основание асбоцементной трубы двумя слоями песка и гравия.
6. Утрамбуйте подстилку и пролейте водой.
7. Разметьте и обрежьте трубу своими руками болгаркой до необходимой длины с учетом превышения верхнего конца над уровнем земли примерно на 30 см.
8. Погруженный конец необходимо обработать водополимерной гидроизоляцией на длину погружения в соответствии с инструкциями на упаковке эмульсии.Работа легко выполняется одним человеком своими руками.
9. Опустите трубу в отверстие и ослабьте деревянными брусками.
10. Также установите остальные сваи. Еще раз измерьте диагонали, при необходимости откорректируйте расположение труб.
11. С помощью уровня проверить горизонтальность расположения верхних концов асбестоцементных свай, разметить уровень бетонирования труб. После застывания бетона отрежьте выступающие части.
12. Залить сваи бетоном, приготовленным по следующей рецептуре: 2 части цемента М300, две части песка, две части щебня средней фракции, вода.Чтобы проверить консистенцию бетона, вылепите из него шар диаметром около 10 см. Он должен немного провисать под собственным весом, но не рассыпаться и не расплываться.
13. Снаружи сваи установите 3-4 стержня арматуры, обвязав их проволокой. Таким же образом установите арматурные стержни внутрь трубы.
14. После загрузки внутрь или снаружи бетонной трубы дозирования прокалывать слой массы бруском в нескольких местах и ​​утрамбовывать во избежание образования пузырьков воздуха в заливочной массе.
15. После этого сделайте перерыв на 5-7 дней в любых работах на строительной площадке, чтобы дать бетону время затвердеть.
16. Проверьте горизонтальность верхних концов свай, при необходимости укорачивайте выступающие своими руками.

Фундамент ростверк

При необходимости усиления свайного фундамента применяется конструктивный элемент — ростверк. Этот термин относится к бетонной плите или балке, которая укладывается поверх вертикальных опор фундамента.

Виды ростверков

Виды исполнения.

Их может быть:

Виды ростверков

1. Высокий — опорный элемент располагается над поверхностью земли, применяется на участках с высоким расположением грунтовых вод.
2. Низкий — применяется для глубоких почв и на участках с малой глубиной промерзания почвы.
3. Поднятым ростверком называется опорный элемент, расположенный на уровне земли. Осуществляется путем изготовления опалубки, армирования и непрерывной заливки бетоном.Самый прочный фундамент для малоэтажного и крупногабаритного строительства, так как опора превращается в монолитную конструкцию.

Виды ростверков по используемым материалам:

1. Деревянный — ростверк из бруса, применяемый для строительства деревянных домов, бань, хозяйственных построек. Легко сделать своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
2. Сталь — из стальных конструкций, стержней и винтовых свай. Используется в легкой конструкции, прочен и устойчив.Недостаток — подверженность коррозии.
3. Монолитный — система элементов из асбестоцементных свай и опорной поверхности из монолитного бетона, объединяющая все составляющие конструкции в единое целое. Самый надежный и прочный вид свайных фундаментов.

Виды ростверков по материалам

Если вы хотите сделать фундамент для загородного дома своими руками, обратите внимание на описанные здесь способы. Вы получите фундамент достаточной прочности по невысокой цене.Я желаю вам успеха!

Колонный фундамент из асбестовых труб — лучший вариант для возведения небольшого дома без подвала. При выборе материала в первую очередь следует учитывать особенности почвы на участке. Если на территории есть качественный земельный участок, то трубы можно использовать для устройства вашей постройки. Следует учитывать, что такие фундаментные конструкции имеют меньшую стоимость, чем другие виды материала, а все работы по воспроизведению постройки можно выполнить своими руками.В нашей статье мы узнаем преимущества и недостатки такого устройства, а также способ самостоятельно заложить фундамент.

Преимущества и недостатки асбестовых труб

Для изготовления труб из асбеста в большинстве случаев используется портландцемент выше 500, который поддается специальной обработке. Следует отметить, что такой процесс соответствует нормам технологической карты … Среди достоинств таких материалов следует выделить следующие характеристики:

• Обработка с низким уровнем трудозатрат;
• Высокая устойчивость к влаге и морозу;
• Низкий процент удлинения от тепла, в отличие от металлических изделий;
• Электропроводность;
• Материал устойчив к агрессивным средам и химическим веществам;
• Низкая теплопроводность;
• Для проведения работ рекомендуется использовать трубу диаметром 10, 15 см.В очень редких случаях для фундамента выбирается значение от 20 до 25 см. Следует отметить, что последние никак не отражаются на качестве конструкции, они влияют только на стоимость помещения.

Внимание! Делая выбор размера, необходимо не забывать, что ширина обвязочной балки на 20 процентов больше диаметра трубы. Стандартные модели имеют размер до 5 метров, поэтому их разрезают на более мелкие части. Это действие зависит от характеристик почвы.

Плюсы и минусы фундамента

Основными преимуществами такого фундамента из асбестовых труб являются следующие характеристики:

• Основание не требует больших физических усилий для выполнения монтажных работ;
• Длительный срок эксплуатации строительной площадки;
• Может также устанавливаться на почве, склонной к замерзанию;
• Нет необходимости в дополнительных действиях, а именно в гидроизоляции и утеплении и т. Д.;
• Низкая стоимость материалов;
• Возможность самостоятельной сборки.

Но, также не забывайте, что фундамент также имеет ряд недостатков:

• Возможность возводить только здания легкого типа;
• Не работает на движущихся или промерзающих участках почвы;
• Отсутствие возможности постройки подвала. Основные недостатки каркаса:

Если вы планируете построить небольшой загородный дом или хозпострой, то асбестовые трубы будут лучшим вариантом.Они требуют достаточно невысоких затрат, как денежных, так и энергетических, и технических. Все вышеперечисленные достоинства такой основы склоняют к выбору именно такого материала.

Характеристики асбестовой основы

Столбчатые основания этого типа применимы в проектах строительства легких конструкций, таких как каркасные конструкции, деревянные дома, бани и т. Д. Принцип такого возведения основан на заливке бетона только в определенных точках по периметру, которые организуют опорные точки. конструкции.Внешний вид фундамента напоминает несколько рядов столбов, которые призваны поддерживать здание.

Этап расчета

Чтобы такой фундамент из асбестовых деталей имел надежность и прочность, необходимо правильно выполнить все расчеты. Самое главное — определиться с глубиной и количеством необходимого материала.

Определить указатель глубины

Расчет глубины закладки фундамента зависит от трех таких факторов:

• Тип грунта на участке;
• Количество зданий, которые планируется построить по проекту;
• Базовый тип.

Перед началом монтажных работ следует провести геологический анализ, который поможет выяснить все составляющие почвы. Плюс к этому нужно узнать про прохождение грунтовых вод и уровень промерзания земли. В большинстве случаев такой фундамент используется для легких типов построек. Однако не следует забывать, что у таких объектов тоже будут разные показатели глубины.

Внимание! Очень важно выбрать правильный вид фундамента здания, так как от этого будет зависеть срок эксплуатации вашего строительного объекта.

Количество необходимых труб

Количество столбов, необходимое в базовой конструкции, в большинстве случаев определяется типом конструкции. Это связано с тем, что столбы устанавливаются на каждом углу здания, а также на пересечении стен. По плану проекта их количество должно равномерно распределять и выдерживать нагрузку и массу здания.

Внимание! Расстояние между стойками должно быть 1.5 — 2 метра по всей площади застройки.

Кроме того, высота столба над землей должна быть в среднем 0,3 метра. Если постройка находится в месте, подверженном затоплению, то расстояние следует увеличить.

Монтажные работы

Процесс начинается с установки разметки на территории. Это достаточно ответственный процесс, который требует правильных расчетов и точной разметки. Главное правило кладки — вертикальное исполнение с учетом ровной линии столбов.Для достижения максимального результата следует использовать веревки и песок, которые очерчивают линии конструкции. Также стоит учесть расстояние от одной трубы до другой, которое должно составлять около 2 метров.

Внимание! Разметку на участке нужно делать с углов постройки. Для этого натягиваются две параллельные веревки.

Далее начинается бурение скважин под трубы. Если позволяют финансы нанять дрель. Тогда воспользуйтесь услугой, но если такой возможности нет, то вы можете сделать их самостоятельно.Размер отверстия должен превышать диаметр трубы на 10 см. Следует отметить, что длина зависит от типа основания. При постройке бани труба устанавливается прямо в яму, а если это более сложная конструкция, то под нее следует делать подушку. Все эти нюансы необходимо учесть перед тем, как создавать колодцы.

Внимание! Для увеличения срока эксплуатации необходимо провести гидроизоляцию всех труб конструкции.

Осуществляем монтаж каркасного фундамента

Одним из важнейших правил является выполнение монтажа базовой конструкции строго вертикально.Плюс ко всему следует учитывать ряд таких требований:

• Монтажные работы по возведению каркаса соединяют разметки столбов на территории, которые должны соответствовать проектным показателям. Для повышения надежности и долговечности рекомендуется в яму дополнительно уложить стержни арматуры. Стоит отметить, что все щели следует засыпать землей, а затем утрамбовать. После размещения всех столбов проверьте уровень их высоты, если он не совпадает, то ошибку можно исправить болгаркой.
• Осуществляем внутреннее наполнение труб. Это действие необходимо выполнить с помощью бетонного раствора. Его готовят в следующем соотношении: цемент, песок, щебень — 1: 4: 6. Все ингредиенты заливают водой и перемешивают до образования однородной массы. Далее заполняем лунки и при необходимости утрамбовываем их.
• Устанавливаем анкеры или крепеж. К столбам крепятся специальные средства крепления или арматурные стержни.
• Осуществляем обратную засыпку скважин.Это действие осуществляется с гравием и песком, которые заполняют все свободное пространство. Эти работы нужно делать аккуратно, чтобы не повредить целостность конструкции фундамента. После того, как все утрамбовано, необходимо проверить уровень труб во избежание уклонов.
• Обрабатываем верхнюю часть труб. К этой работе следует приступать только после полного высыхания раствора. Это действие выполняется путем прикрепления насадки или гидроизоляционной мастики к верху трубы.Для дополнительной защиты от воздействия различных химических и природных воздействий можно использовать плиты.
• Завершающий этап — установка обвязочной балки. Для этого необходимо проделать в опорах отверстия под анкерные болты. Крепим эту гайку к дереву, что создаст ровную поверхность для будущих стен. На все углы и стыки вставляются планки, которые соединяются крепежными элементами. Конструкционные соединения необходимо залить пеной.

В нашей статье вы ознакомились с преимуществами фундамента из асбестовых труб и правилами его самостоятельной установки.

Легкие здания требуют такого же легкого фундамента. Садовые домики, коттеджи, летние кухни, беседки и веранды — все это можно разместить на фундаменте из асбоцементных труб.Но, несмотря на название, асбестоцементная труба не является несущим элементом — ее роль гораздо скромнее. И хотя имеет определенный запас прочности конструкции, это всего лишь несъемная опалубка.

Характеристики фундамента из асбоцементных труб

Если в «тяжелом» кирпичном доме согласно проекту подвал не нужен, то его ставят на мелкий ленточный фундамент. Доказано, что общий вес нагрузки на основание компенсирует силы морозного пучения, которые имеют тенденцию «выталкивать» фундамент.Небольшие легкие постройки не имеют такого баланса сил, и при нахождении основания ленты выше линии уровня промерзания грунта возможны разного рода деформации. Заглубленный ленточный фундамент — это неоправданные затраты и чрезмерные несущие свойства, которые просто не нужны.

Неглубокий сборный столбчатый фундамент (из кирпича или строительных блоков) на пучинистых грунтах не подходит по тем же причинам, что и мелкая лента. А проще всего обустроить монолитный столбчатый фундамент из асбестовых труб с углублением ниже уровня промерзания.Если сравнивать с другими методами и материалами, то этот вариант лучше по нескольким причинам:

1. Квадратный столб с такой же площадью опоры имеет большую площадь боковой поверхности, чем круглая труба, а это означает, что влияние сил пучения грунта сильнее.
2. При использовании труб установка опалубки и последующая зачистка не требуется.
3. Труба асбестоцементная изготавливается из железобетона наливом, поэтому имеет высокую прочность на сжатие и принимает на себя часть нагрузки от конструкции.
4. По сравнению со строительными блоками или заливным бетоном труба имеет более плотную и однородную структуру, что определяет более высокую устойчивость к влаге в почве.

И главное преимущество — скорость работы.

Как делается опора из асбоцементной трубы

Асбестоцементные трубы изначально предназначались совсем для другого назначения. Применяются в дренажных системах, во внешней части системы канализации (в том числе ливневой), как защитная оболочка для подземных кабельных сетей.Эта «народная» изобретательность нашла этим трубам еще одно применение — из них стали делать столбы для фундамента.

Строительство фундамента из асбестовых труб

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по проектированию и ремонту фундамента. Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Технология изготовления фундаментного столба проста:

1. В земле просверливается отверстие размером больше диаметра трубы.
2. Глубина котлована должна быть на 20-30 см больше расчетной глубины фундамента, которая зависит от типа грунта и степени его промерзания.
3. Дно котлована утрамбовывается, насыпается «подушка» из песка (или щебня и песка).
4. Вставьте трубу в отверстие.
5. Выровняйте по уровню и закрепите в вертикальном положении с помощью распорок.
6. Фитинги уложены в трубу. Для труб большого диаметра это может быть склеенный или сварной объемный каркас.Для устройства железобетонного ростверка арматура должна иметь выход за край трубы.
7. В трубу заливается бетон. Консолидируйте это.
8. Если для обустройства ростверка используется брус или бревно, то по окончании заливки колонны по центру в бетон закладывают анкер в виде болта или куска арматуры. Для устройства ростверка из металлического профиля в бетон вставляется фундаментная плита.

Примечание. Есть небольшие отклонения от стандартной технологии. Например, при заливке трубы бетоном ее поднимают вверх, чтобы раствор растекся по дну ямы и образовал пятку опоры. Такой нехитрый прием позволяет повысить несущие свойства столба.

Расчет столбчатого фундамента

Принципы расчета этого типа фундамента подчиняются общим правилам.

Сначала определяется общая нагрузка.Сюда входят:

1. Строительный вес.
2. Масса фундамента (опоры плюс ростверк).
3. Вес отделки, оборудования и мебели.
4. Ветровые и снеговые нагрузки.

Вес строительных материалов и оборудования рассчитывается согласно проекту. Мебель и техника оценены приблизительно. Нагрузка на грунт от самого фундамента сначала принимается как расчетное значение, которое затем корректируется по результатам расчета.И климатические нагрузки нормируются для каждого региона.

По результатам расчетов и исходя из характеристик грунта определяется общая площадь опор. А потом либо по заданному количеству опор определяется минимальная площадь сечения одной трубы. Или наоборот — согласно выбранному типу и размеру трубы рассчитывается количество опор и расстояние между ними.

Сам процесс расчета достаточно сложен и может проходить в несколько этапов методом «последовательного приближения».Проектирование должен выполнять профессионал — для фундамента принцип приближения в корне неверен по типу таких рекомендаций: «обычно трубы диаметром не менее 100 мм с расстоянием между ними 1,5-2,5 м. выбрано «.

Описание видео

Резка асбестоцементных труб демонстрируется в этом видео:

При определенных условиях использование фундамента из асбестовых труб не рекомендуется даже для малоэтажного строительства.Первый из них уже описан — это дома с кирпичными стенами, здания из монолитного бетона или монолитных строительных блоков плотностью D1000 и выше.

Горизонтально движущиеся грунты склонны к «опрокидыванию» и плохо удерживают столбчатый фундамент. Так же, как торфяные болота, водонасыщенные песчаные и глинистые почвы.

Высокий уровень грунтовых вод и сезонное повышение уровня воды требует гидроизоляционной обработки асбестоцементных труб перед их прокладкой.Какой бы ни была плотная структура бетона трубы, при длительном контакте с водой в сезон осенних дождей она намокает. Размывать влагу под землей негде, поэтому с наступлением холодов вода в почве и в бетоне в целом промерзает, усиливая эффект пучения почвы. Поэтому гидроизоляция важна вдвойне: как для защиты бетона и арматуры от коррозии, так и для уменьшения сил, толкающих фундамент.

Гидроизоляция столбов осуществляется двумя способами: путем покрытия битумной мастикой или путем обертывания двух-трех слоев листов рулонных влагостойких материалов.Иногда оба метода сочетаются.

Кроме того, для защиты грунтов от намокания и сохранения их несущих свойств необходимо устройство отмостки.

Способ улучшения подшипниковых свойств

Улучшение несущих свойств свайного фундамента из асбестовых труб малой длины за счет уширения. В фундаменте ТИСЭ (это один из вариантов свайно-ростверкового фундамента) расширение котлована у основания получается при помощи специального ножа.Как справедливо утверждают специалисты, в самой технологии нет ничего нового, кроме фирменной дрели. Подобное расширение (правда, меньшего диаметра) можно сделать при установке колонны из асбестоцементной трубы. Для этого сначала нужно просверлить отверстие диаметром, равным размеру уширения, и насыпать на утрамбованное дно песчаную подушку. А уширение можно сделать двумя способами:

• Вставьте трубу и залейте ее на 1/3 бетоном. Затем трубу поднимают на высоту уширения, фиксируют в вертикальном положении, укладывают арматуру и добавляют смесь до проектного уровня.
• Залить бетон по желобу до дна котлована на толщину уширения. Вставьте трубу. Залейте его на треть высоты бетонной смесью. Укладывается арматура, выравнивается и заливается бетоном до уровня ростверка.

Важно! При укладке арматурного каркаса необходимо следить за тем, чтобы арматура не пробила бетон насквозь. Как и в любой железобетонной конструкции, железобетонную арматуру необходимо защищать от контакта с водой и воздухом слоем бетона.Рекомендуемая толщина не менее 2 см.

Необходимость и возможность уширения должен определять только специалист. Уже на глубине промерзания около двух метров тангенциальные силы пучения на боковой поверхности могут «сломать» столб, имеющий массивное уширение.

Способы уменьшения касательных сил

Хотя гидроизоляция столба снижает тяговое усилие при замерзании воды, есть и другие способы уменьшить влияние вертикальной силы:

• Покрытие пластичными углеводородными незамерзающими смазками (техническая смазка или аналогичный состав), которые уменьшают силу «трения» между колонной и землей.Чтобы бетон не впитал смазку, его предварительно обрабатывают кремнийорганическим олифой. А от впитывания в почву смазка защищена одним-двумя слоями полиэтиленовой пленки.
• Засыпка пазухи вокруг столба непорошкообразной почвой. Это может быть как смесь вынутого грунта с крупным песком, так и песок в «чистом» виде. Более рыхлый грунт обратной засыпки и песчаная подушка у основания удаляют часть влаги из колонны, и это снижает давление на колонну касательных сил.
• Утепление отмостки и цоколя фундамента (в данном случае пикапы). В том случае, если здание отапливается и рассчитано на круглогодичное проживание.
• Устройство кольцевого водостока вокруг основания здания, устройство организованного водостока с крыши и ливневой канализации.

Каждую трубу заливать бетоном по частям, но без длительных перерывов и в течение одного рабочего дня. Каждую порцию раствора необходимо заклеить штыком. Время выдержки бетона составляет не менее четырех недель, и это необходимо учитывать при расчете сроков строительства.

Устройство столбчатого фундамента на пучинистых грунтах и ​​строительство дома под «крышей» должно быть завершено в течение одного сезона. Каждый столб, не связанный с другим ростверком и без основной нагрузки от самой конструкции (стены, перекрытия, крыши), ведет себя как отдельный фундамент. В результате после перезимовки может случиться так, что из-за неравномерного выпадения осадков их головы окажутся на разных уровнях. А это существенно усложнит монтаж ростверка и возведение стен.

Описание видео

Подробнее об устройстве фундамента — в этом видео:

Заключение

Возведение столбчатого фундамента, несмотря на простой алгоритм и доступность материалов, не менее сложный процесс, чем строительство фундамента любого другого типа. В каждом случае существует множество факторов, которые может учесть только профессионал.

Итак, мы решили построить каркасный или деревянный дом, или другое легкое сооружение (бани, террасы и т. Д.).). Из предлагаемых типов и разновидностей фундаментов остановимся на столбчатом фундаменте из асбоцементных труб.

Преимущество Этот тип фундамента заключается в относительной простоте изготовления, доступности всех используемых материалов, простоте операций и, что немаловажно, невысокой стоимости по сравнению с другими типами. Также такой тип фундамента хорошо подходит для участков с сильным подтоплением почвы, большим количеством талой воды, мест, где это очень сложно или нет доступа для специальной техники или нет возможности ее использования.

Для начала нужно определить глубину опор на участке, где будет строиться само здание. Поскольку основание нашего столба обязательно должно опираться на прочную опору ниже точки промерзания, глубина колодцев также разная для разных широт. Здесь исходные данные по регионам :

1. Глубина промерзания до 240 см: Новосибирск, Нижневартовск, Воркута, Омск, Сургут.
2. Глубина промерзания до 210 см: Тобольск, Курган, Петропавловск.
3. Глубина промерзания до 190 см: Екатеринбург, Оренбург, Уфа, Челябинск.
4. Глубина промерзания до 170 см: Самара, Казань, Ижевск.
5. Глубина промерзания до 150 см: Москва, Кострома, Пенза, Рязань, Саратов.
6. Глубина промерзания до 120 см: Волгоград, Астрахань, Смоленск.
7. Глубина промерзания до 100 см: Калининград, Ростов, Белгород.
8. Глубина промерзания до 80 см: Краснодар, до 60 см: Нальчик, Ставрополь.

Следующий шаг в расчете глубины — тип самого грунта , на котором будет стоять здание:

1. Камни и грубые почвы, твердые суглинки и глины, крупные и средние гравийные пески — глубина колодцев зависит от глубины промерзания в каждом конкретном случае и массы дома.
2. Суглинки и глины мягкой пластичной и текучей консистенции, мелкие пески и илистые — глубина колодцев всегда должна быть не меньше расчетной глубины промерзания.

После определения глубины наши фундаментные столбы должны быть добавлены к ней еще на 15 см ниже точки замерзания. Также прибавьте еще 40 см к высоте столбов над поверхностью. То есть, если расчетная глубина составляет 1,5 метра (150 см), прибавьте: 150 + 15 + 40 = 205 см.

Если вы планируете построить дом выше одного этажа или само здание тяжелое (например, дом из оцилиндрованного бревна), то нужно выбирать трубы 250 мм.и больше.

Вот небольшой перечень строительных материалов по удельному весу :

1. Кирпич: кирпич глиняный 3500-3900 кг, кирпич силикатный 3500-3700 кг на 1000 штук.
2. Кругляк хвойных пород: сосна 670-760 кг, ель 450-520 кг на 1 куб.
3. Пиломатериалы: хвойные породы 600 кг, лиственные породы 850 кг на 1 куб.
4. Шпалы с пропиткой: 75 кг за штуку.
5. Минеральная вата: 75-150 кг на 1 кубический метр
6. Войлок строительный: 150-250 кг на 1 куб. Метр
7. Песок строительный: 1500-1650 кг на 1 куб. Метр

Подбор труб. Трубы асбестоцементные делятся на два типа :

1. Безнапорный, используется для транспортировки сред без давления. Более дешевые маркируются «BNT».
2. Напорный, используется для транспортировки сред в условиях повышенного давления. Более дорогие маркируются «BT».

Так как наши трубы не несут значительной нагрузки, а представляют собой лишь несъемную опалубку для формирования железобетонных фундаментных колонн, покупать трубы с маркировкой «VT» нет смысла, для наших целей ее вполне достаточно и просто сила тяжести.Самая распространенная длина труб для покупки — 5 метров, правда, для диаметра 200 мм. можно найти исполнение в 3 метра 95 см. Одна труба диаметром 200 мм. и длиной 3950 мм. весит 64 кг.

Для аналогичной трубы длиной 5000 мм. вес будет 74 кг. Труба диаметром 250 мм. уже весит 94 кг, 300 мм. — 121 кг, 400 мм. — 199 кг, 500 мм. — 359 кг. длиной 5 метров. Это поможет вам рассчитать вес каждой из ваших стоек и определить количество людей, необходимых для установки опалубки в землю.

средняя цена на асбестовые трубы для фундаментов диаметром 200 мм. составляет 1200-1650 рублей за штуку, для трубы диаметром 250 мм. за диаметр 300 мм придется заплатить уже 1700-1800 рублей. стоимость приближается к 2500-2600 руб. Трубы большого диаметра 400 и 500 мм. стоит примерно 4000 руб. за первое и 7600 руб. за второе.

Колонный фундамент из асбоцементных (асбестовых или асбестоцементных) труб, первая очередь — в наценке … Разметить нужно так, чтобы столбы обязательно стояли в каждом углу здания, в местах пересечения стен, а также в местах повышенной нагрузки. После этого остальные столбы размечаются таким образом, чтобы расстояние между ними было от одного до двух метров, все зависит от толщины выбранных труб и массы будущего здания.

Сделайте разметку, используя колышки и строительный шпагат. Отступите от угловых столбов на выбранное расстояние и забейте колышки по всему периметру будущей постройки.Затем натяните веревку между противоположными колышками. В конце этой работы у вас будет сетка из шпагата, где пересечение шнуров будет центром столба. Отметьте их колышками и снимите веревку.

Подготовка колодца … Очистить участок от мусора и выровнять его. Снять верхний слой дерна в местах будущих столбов. Толщина дерна при расчете глубины столба не учитывается. Затем можно приступать к сверлению. Измерьте столб по внешнему диаметру.Нам нужны колодцы, максимально приближенные к внешнему диаметру трубы. Садовым шнеком, ручным захватом или специальным инструментом (например, «дрелью») просверливаем ямы в земле на расчетную глубину.

Желательно на дне колодца сделать пристройку для более надежной опоры фундамента. Если такой возможности нет, это не страшно, ниже будет описан способ, как выйти из ситуации. После того, как все лунки будут готовы, необходимо сделать опорную подушку для каждой колонны.На дно колодца насыпьте средний щебень толщиной 15-20 см.

Чтобы узнать количество щебня, достаточно отметить на трубе необходимую глубину (например, 20 см), затем насыпать щебень до отметки.

Затем насыпьте щебень в ведро, выровняйте и отметьте глубину заполнения ведра (то есть порцию щебня). Теперь с помощью мерного ведра можно насыпать ровное количество щебня в каждую лунку. После того, как все колодцы засыпаны необходимым количеством щебня, приступаем к нарезке и установке труб.Если пробурить колодцы невозможно, под каждую трубу выкапываем яму, засыпаем подушку, устанавливаем трубу на уровень и утрамбовываем оставшуюся пустоту вокруг трубы грунтом.

Монтаж труб … Если вы не уверены, что сможете установить украшения сразу все трубы по уровню, то при обрезке сделайте запас 10 сантиметров. После установки труб обрежьте лишнее по линии уровня. Устанавливаем трубы в колодцы на щебеночной подушке. Чтобы закрепить трубу строго по уровню, можно использовать деревянные клинья или простой держатель.Переходим к армированию.

Армирование столбов … Если на нашей стройплощадке подразумевается ровный настил на столбах или обвязка стержнем, то высота арматуры должна быть немного ниже колонны, если речь идет о свайно-ростверковом фундаменте, то высота арматурная сетка должна быть выше фундамента.

В некоторых случаях может быть предусмотрена установка шпильки в фундамент.

Не забывайте, что для того, чтобы надежно закрепить шпильку снизу, нужно скрепить вырезанную из листового металла стальную пятку двумя гайками сверху и снизу.Чтобы не забить рабочую часть резьбы бетоном, оберните длину выступающей части шпильки малярным скотчем. Делаем арматурную сетку в виде прямоугольной конструкции чуть меньше внутреннего диаметра трубы.

Нижнюю часть выполняем с загнутыми наружу на 90 градусов крючками. Это поможет нам лучше укрепить выступающую внизу часть фундаментной стойки. Опускаем сетку на каждый столбик. Можно приступать к заливке фундамента.

Заливка … Цементно-бетонный раствор готовим из портландцемента марки 400, просеянного речного песка и среднего щебня. Если мы не смогли сделать расширение внизу, то заполните его на четверть и немного приподнимите столбец, раствор заполнит пустоту и расширение будет получено в основании столбца. Даем бетону несколько часов для схватывания. Режем трубы по уровню. Затем продолжаем заливку.

Если расширение колодца уже производилось, то равномерно залить бетон и утрамбовать его с помощью вибробулавы.

При отсутствии этого полезного инструмента мы протыкаем бетон куском арматуры штыковыми движениями для удаления воздуха. Заливаем и утрамбовываем бетон в щель между трубой и землей.

По окончании заливки закройте торец пленкой для окончательного созревания. Оставляем свой фундамент на две недели, избегая любой работы на участке. После застывания бетона обязательно проверьте качество выполненных работ, при обнаружении пустот между столбами и почвой — аккуратно залейте бетон и утрамбуйте эти места.Дайте время застыть. Теперь можно приступить к дальнейшему строительству.

Итак, суммируем … По многочисленным отзывам людей, уже опробовавших этот способ построения людей, можно выделить следующие сан :

1. Прибыльность. В среднем прочный фундамент составляет 30-35% от стоимости дома, в нашем случае этот показатель не превышает 18%.
2. Возможность самостоятельного строительства — что тоже экономит бюджет.

Еще они особо подчеркивают положительные качества такого фундамента в местах, подверженных наводнениям и наводнениям, а также возможность строительства построек на крутых склонах.

Сейчас о существенных недостатках фундамент на асбестовых трубах:

1. Невозможность строительства в подвижных грунтах из-за низкой устойчивости.
2. Не подходит для тяжелых конструкций и многоэтажных домов.

Требуется утепление пола под самим домом из-за дуновения ветра и выхода «на улицу».

Особенно много отзывов о том, что при строительстве фундамента из асбестоцементных труб нельзя устраивать подвал и подвал.А если есть возможность, то подорожание настолько велико, что сводит на нет всю экономию. И если проблему цокольного этажа все же можно решить, устроив так называемый «пикап», то отсутствие цоколя для многих становится ключевым негативным фактором при выборе такого типа фундамента.

Воздействие на окружающую среду ремонта цементных труб на водопроводе из асбестоцемента | Журнал водоснабжения: исследования и технологии-Aqua

Асбестоцементные (AC) трубы составляют примерно 15% от общей длины трубопроводных сетей для систем водоснабжения в Северной Америке (Агентство по охране окружающей среды США (USEPA) 2007).Действия по обновлению необходимы для поддержания этих труб в рабочем состоянии по мере их износа, однако озабоченность по поводу воздействия на окружающую среду технологий обновления трубопроводов переменного тока и связанных с ними нормативных актов вызывает недоумение у руководителей водоканала (Griffin 2009).

Фонд водных исследований (WRF) заказал проект № 4093 «Долгосрочные характеристики труб переменного тока», который включал исследование подходов к обновлению (Hu et al. 2013). Это исследование выявило необходимость экологической оценки различных подходов к обновлению. После проекта отрасль все еще боролась с правилами и методами обновления трубопроводов переменного тока, и ей требовалась помощь в установлении разумных нормативов, основанных на фактических данных (Salvo et al. 2012).

Обеспокоенность в первую очередь связана с выбросом асбестовых волокон в мусор или на участке, созданном в процессе обновления.Это привело к тому, что WRF заказала второй проект для изучения проблем, связанных с текущей практикой обновления. На первом этапе проекта были изучены виды практики обновления, которые обычно разрешены, и данные, необходимые для определения безопасности такой практики (Matthews & Stowe 2015).

Впоследствии, вторая фаза проекта была сосредоточена на демонстрации и оценке двух методов восстановления (а именно, разрыв трубы и трубы отверждения на месте (CIPP)).Наблюдения за проектом обновления CIPP изложены в следующих разделах. Метод CIPP был применен к 940-метровому (3100-футовому) участку 50-летнего водопровода переменного тока диаметром 400 мм (16 дюймов). Чтобы оценить воздействие на окружающую среду, воздух, почву и воду, во время и после демонстрации CIPP были собраны пробы с объекта и проанализированы сертифицированной лабораторией на содержание асбестовых волокон.

Девять проб воздуха были отобраны в течение трех отдельных дней, включая три полевых бланка, путем размещения воздушных насосов на рабочих внутри и вокруг мест доступа в приямки на 4-часовые периоды во время подготовки футеровки CIPP и работ по футеровке.Это единственная область, где была открыта труба переменного тока, и, следовательно, единственное разумное место, где можно измерить содержание асбеста в воздухе. Из-за недостаточного объема воздуха, отобранного в первый день, было проанализировано только шесть проб, включая два полевых холостых. Пробы воздуха были собраны с помощью персонального насоса для отбора проб воздуха с приблизительной скоростью потока 2 литра в минуту (LPM). Насосы были откалиброваны в полевых условиях перед сбором образцов с использованием калибратора потока. Таблица 1 суммирует показания отобранных проб воздуха.

Сводка отобранных проб воздуха

Пробы воздуха были проанализированы с помощью просвечивающей электронной микроскопии (ТЕМ) в соответствии с методом 10312 (1995) Международной организации по стандартизации (ISO).Как показано в анализах проб воздуха (Таблица 2), концентрация асбеста во всех пробах, кроме одной (например, Проба 5), была ниже аналитической чувствительности для 8-часового средневзвешенного по времени (TWA) допустимого предела воздействия (PEL) 0,1 с / куб.см, установленный Управлением по охране труда и здоровья (OSHA). Концентрация асбеста в образце 5 (т. Е. 0,0048 с / куб. См) могла быть измерена, но также ниже TWA-PEL OSHA.

Сводка результатов пробы воздуха для асбеста

^a OSHA TWA-PEL = 0,1 с / куб.

Результаты пробы воздуха репрезентативны для всех действий, которые происходили на площадке в определенный день отбора проб, за исключением выемки котлована и удаления секций трубопровода переменного тока. Хотя пробы воздуха во время резки AC не собирались, ожидается, что это не окажет отрицательного воздействия при использовании надлежащей практики влажной резки, как это было в этом случае (Matthews et al. 2015). Мокрая резка — это одобренная AWWA и OSHA методика работы с трубами переменного тока. Пробы воздуха отбирались на поверхности у края ям из-за ограниченного пространства, а персонал по отбору проб воздуха не допускался внутрь ямы. Во время операции футеровки персонал по отбору проб воздуха перемещался между ямой для ввода (Станция A) и концевой ямой (Станция B), пытаясь собрать репрезентативные пробы. Эти результаты сопоставимы с другим исследованием отбора проб воздуха, проведенным в рамках проекта обновления труб переменного тока (Jonsson 2011), в котором также использовалась мокрая резка.

Шесть образцов грунта перед футеровкой были собраны из трех различных котлованов в течение 2 дней. Каждую пробу грунта отбирали со стенок карьера в двух местах вокруг основной трубы (т. Е. В одном месте рядом с венцом трубы и в одном рядом с поверхностью дорожного покрытия). Образцы почвы после обновления не могли быть собраны из-за мощения ям доступа после облицовки, но изменения в содержании асбеста в почве не ожидается, поскольку основная труба не нарушается во время облицовки.Образцы анализировали с помощью микроскопии в поляризованном свете в соответствии с методом USEPA 600 / R-93/116 (USEPA 1993). Образцы 1, 2 и 3 также подверглись 400-балльному подсчету (анализ образцов почвы в таблице 3).

Сводка результатов пробы почвы для асбеста

н.д., не обнаружено; TR, след, визуальная оценка <1%.

В образцах почвы 4, 5 и 6 асбест обнаружен не был. Образцы 1, 2 и 3 содержали следовые количества хризотила, и точечный подсчет еще больше сузил следовые количества хризотила, так как визуальная оценка составляла менее 0,25%. Результаты по существу предполагают, что асбест не выщелачивался из трубы в окружающую почву с момента ее установки почти 50 лет назад. Эти результаты сопоставимы с отбором проб грунта на другом демонстрационном участке, где использовался метод разрыва трубы (Matthews et al. 2015).

Базовые пробы воды были отобраны на объектах, расположенных непосредственно ниже по течению от участка футеровки, также подключенных к сети переменного тока. Оба образца были собраны из устройств для предотвращения обратного потока, расположенных над землей в литровых бутылях из полиэтилена высокой плотности. Образцы были проанализированы с использованием ТЕА в соответствии с методом USEPA 100.2 (USEPA 1994), и результаты представлены в таблице 4. Было обнаружено, что оба образца не были обнаружены (т.е.е. концентрация асбеста была ниже аналитической чувствительности 0,03 миллиона структур на литр). Максимальный уровень загрязнения асбестом питьевой воды USEPA составляет 7 миллионов структур на литр.

Сводка результатов пробы асбестовой воды перед обновлением

BAS, ниже аналитической чувствительности.

После завершения проекта футеровки и восстановления магистрали, две дополнительные пробы воды были отобраны в местах отбора проб (Таблица 5).Обе пробы воды после обновления также не были обнаружены. Эти результаты сопоставимы с отбором проб воды на другом демонстрационном участке, где использовался метод разрыва трубы (Matthews et al. 2015).

Сводка результатов пробы асбестовой воды после обновления

BAS, ниже аналитической чувствительности.

Результатом этого проекта стала успешная установка и оценка армированной стекловолокном облицовки CIPP, используемой для восстановления 50-летней магистрали электропередачи переменного тока.По результатам отбора проб воздуха, почвы и воды и результатов испытаний можно сделать вывод, что не наблюдалось отрицательного воздействия на окружающую среду, которое могло бы быть напрямую связано с технологией футеровки. Отбор и тестирование проб воздуха и воды не показали отрицательного воздействия на окружающую среду. Отбор и тестирование образцов почвы показали только следовые количества асбеста в почве, окружающей трубу, без увеличения содержания асбеста после завершения работ по восстановлению.

Следует отметить, что это единственный известный проект футеровки CIPP трубы переменного тока, по которому были собраны и опубликованы данные о воздействии на окружающую среду.Хотя это означает, что это уникальный проект, это также ограничение исследования, и авторы рекомендуют собирать аналогичные данные для будущих проектов AC CIPP. Также следует отметить, что были собраны данные по нескольким проектам по разрыву труб (например, технология, которая, как ожидается, будет более разрушительной, чем CIPP), и они не показывают отрицательных воздействий (Matthews et al. 2015). Для подтверждения этих двух результатов рекомендуется провести дополнительные исследования воздействия на окружающую среду.

Асбест в цементе — Узнайте, где был обнаружен асбест

Воздействие на цемент и асбест

Вся американская строительная промышленность была виновата в добавлении асбестовых волокон в свои цементные смеси.Основной причиной использования асбестовых добавок была более высокая прочность и меньший общий вес.

Асбест также был зарекомендовавшим себя изолятором и огнестойким резистором. А с экономической точки зрения асбест был легко доступен, с ним было легко работать и дешево было покупать.

Но добавление асбеста к инертному материалу, например, к цементному порошку, представляет серьезную опасность для здоровья.

К их защите, только несколько сторон, занимающихся поставками асбеста, знали, насколько опасным будет долгосрочное воздействие асбеста.Эти жадные персонажи скрывали предупреждение и производили цементные изделия, даже если люди умирали.

Асбест в изделиях на цементной основе

Асбест широко использовался в продуктах на основе цемента в течение семи десятилетий, пока федеральные регулирующие органы, такие как Агентство по охране окружающей среды (EPA) и Управление по охране труда (OSHA), не предприняли шагов по запрету асбестосодержащих материалов (ACMS).

К тому времени цементные смеси по всей Америке содержали тонны асбестовых продуктов.

Вот некоторые из стандартных цементных ACM:

• Порошок для кладочного раствора и вяжущего цемента.
• Цемент для фундаментов и опор здания.
• Цементные кровельные, половые и сайдинговые материалы.
• Напорные трубы и дренажные изделия.
• Водостоки и водостоки.
• Противопожарные кирпичи, дымоходы и теплозащитные экраны.
• Листы асбестоцементные.
• Изоляционные и акустические ингибиторы.

Большинство добавок в цемент представляли собой хризотиловый асбест или так называемый «белый асбест».Его также называют «хорошим асбестом», потому что он далеко не так опасен, как амфиболовый асбест, который также использовался в качестве добавки к цементу.

Разница в типах асбеста заключается в том, как устроены два разных волокна асбеста. Под микроскопом хризотиловый асбест имеет мягкий змеевидный вид, в то время как амфиболовый асбест выглядит кристаллическим с острыми осколками по краям.

Ни один из видов асбеста, который используется на цементных заводах, не представляет высокой опасности для здоровья, пока он затвердел, стабилен и нетронут.Риск воздействия возникает, когда ACM активно перемещают или когда они становятся старыми и рыхлыми.

Когда асбест начинает разрушаться и крошиться, выпуская облака крошечных частиц асбеста в окружающую атмосферу.

Каждый рабочий подвергался воздействию волокон асбеста при добавлении их в цементные изделия. Самый высокий риск был, когда асбест был сухим.

Большинство рабочих не подозревали, насколько опасно длительное воздействие асбеста для их здоровья. Мало кто когда-либо принимал меры предосторожности, надевая респираторы с фильтром HEPA и защитную одежду.

Некоторым профессиям, работающим с цементными АЦМ, были:

• Каменщики и каменщики
• Подрядчики фонда
• Специалисты по ремонту и сносу
• Монтажники сайдинга, кровли и полов
• Сантехники, слесари и котельные
• Судостроительный завод и докеры

Воздействие асбеста на цемент и мезотелиома

Любой, кто подвергался воздействию асбестовых волокон в изделиях на основе цемента, подвергался высокому риску развития мезотелиомы.Это заболевание является смертельным типом рака, вызываемым только воздействием переносимых по воздуху волокон асбеста.

Количество асбеста и продолжительность воздействия имеют комбинированный эффект. Чем больше воздействия асбеста имел рабочий и чем дольше он подвергался воздействию, тем выше вероятность развития мезотелиомы.

Вдыхаемые по воздуху волокна асбеста прикрепляются к слизистой оболочке легких или мезотелию. Острые волокна амфиболового асбеста хуже проникают в мезотелий, чем более мягкие частицы хризотила.

Когда волокна асбеста попадают в легкие, волокна асбеста не выделяются и не разлагаются. Они остаются в мезотелии на всю жизнь. В результате этого процесса образуется рубцовая ткань, которая в течение многих лет превращается в раковые опухоли.

Компенсация жертвам мезотелиомы

К сожалению, большинство жертв мезотелиомы не знают, что они тикают бомбы замедленного действия. Есть несколько ранних симптомов мезотелиомы, и последствия не проявляются, пока болезнь не продвинется далеко. К тому времени мезотелиома неизлечима.

Единственное средство правовой защиты — это судебный иск против недобросовестных производителей и поставщиков асбеста.

Если вы заболели мезотелиомой из-за частиц асбеста на основе цемента или любого воздействия асбеста на рабочем месте, вы имеете право на компенсацию.

Доступны средства для покрытия ваших медицинских расходов, упущенного дохода и штрафных убытков в результате травм.
