Как сделать ендову на крыше из металлочерепицы: как сделать ендову на крыше из металлочерепицы, укладка

как сделать ендову на крыше из металлочерепицы, укладка

На крышах сложных форм с внутренними стыками скатов, рядом с мансардными окнами, поток дождевой и талой воды может попасть под кровлю и привести в негодность строительные конструкции.

Для того, чтобы отвести поток в водосборник и защитить стык, применяется специальный доборный элемент – ендова для металлочерепицы. Она представляют собой полосу металла, согнутую вдоль длинной оси.

Края изделия заходят под металлочерепицу обоих скатов, собирая с них воду. Центральная часть элемента формирует желоб, по которому собираемый поток и отводится вниз.

Конструкция и назначение

Ендову для металлочерепицы делают из того же материала, что и основную кровлю. Стальной оцинкованный лист окрашивается под цвет металлочерепицы и покрывается аналогичным защитных покрытием на основе полиэстера. На производстве лист штампуют, придавая ему вогнутую форму. По краям выполняют отбортовку.

Внутренняя

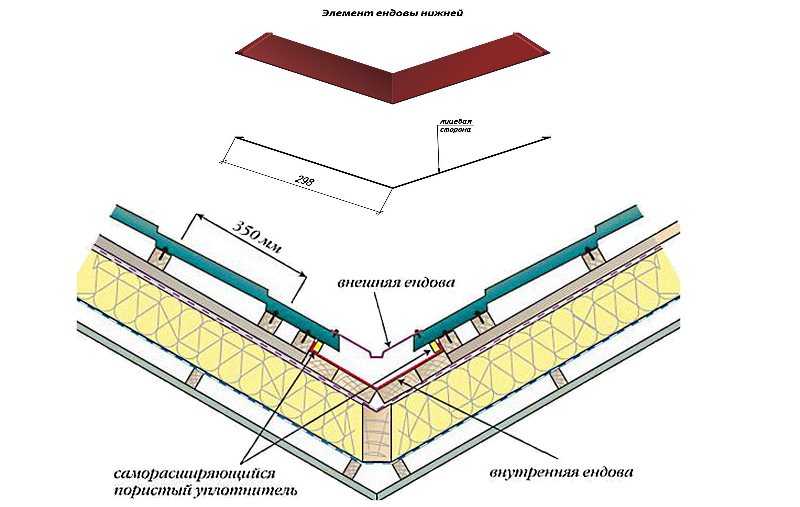

Внутренняя ендова кровли из металлочерепицы монтируется под кровельные листы, собирает с них влагу и отводит ее вниз. Ее также называют нижней. Промежуток между краем детали и профилем листа заполняется универсальным уплотнителем.

Это исключает попадание воды в подкровельное пространство даже при сильном ливне или интенсивном таянии снега.

Внешняя

Внешняя ендовая крыши из металлочерепицы выполняет чисто декоративные функции. Эта накладка закрывает стык скатов сверху.

Она маскирует обрезанные наискосок края листов и улучшает внешний вид крыши из металлочерепицы. При ее монтаже уплотнение не требуется.

Необходимость установки

Нужна ли ендова крыши из металлочерепицы?

Безусловно, нужна. Как бы точно ни раскраивались листы соседних скатов, между ними всегда останется зазор, вызванный несовпадением волны профиля. Этот зазор необходим также для компенсации теплового расширения металла в жаркую погоду.

При значительной длине ската в его нижней части поступление воды может быть настолько интенсивным, что вызовет серьёзную протечку. Постоянно повышенная влажность приведет к возникновению плесени и грибка, а также к гниению деревянных строительных конструкций.

Чтобы дождь и талая вода не проникали под крышу из металлочерепицы через стык скатов, ее требуется собирать и отводить.

Размеры

Доборные элементы лучше приобретать у того же производителя, что и основной кровельный материал. Это позволит избежать досадных несовпадений оттенка цвета или размеров при устройстве ендовы под металлочерепицу. Большинство изготовителей придерживаются следующих размеров для внутреннего элемента:

• длина: 2000 мм;
• толщина листа: 0,4-0,6 мм;
• ширина: 2*250 мм.

Внешняя ендова имеет такие же габариты, но меньшую ширину: 2*120 мм. По ее центру сформирован прямоугольный желоб 20*20 мм.

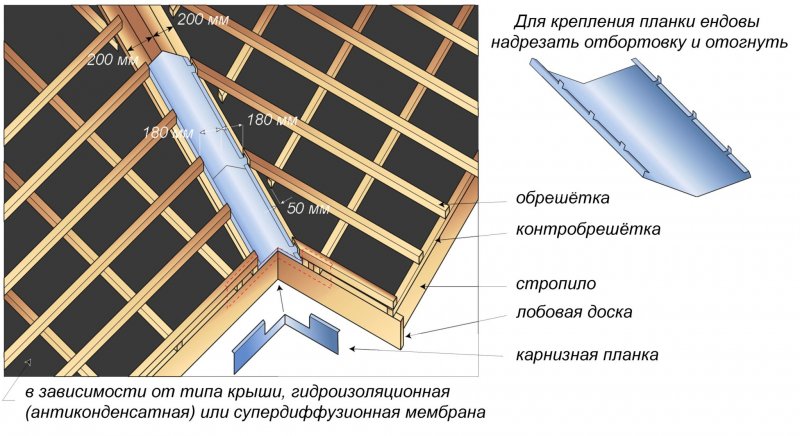

Узлы ендовы

Для правильной установки ендовы для металлочерепицы необходимо спроектировать и смонтировать стропильный узел. Вдоль стыка устанавливают специальное усиленное ендовое стропило.

По его верхнему краю прибивают доску обрешетки. Если под кровлю планируется рядная обрешетка, то в соседнем со стыком и в следующем пролете стропил обрешетка выполняется сплошной. Это позволит смонтированному узлу выдерживать повышенные нагрузки от стекающей воды и от скапливающегося во внутреннем стыке скатов снега.

Монтаж контробрешетки должен обеспечивать достаточное утепление и пароотведение из подкровельного пространства.

Под нижний срез необходимо установить капельники, отводящие стекающий поток от стены в желоба водосточной системы.

Монтаж ендовы под металлочерепицу

Как сделать ендову на крыше?

Установка ендовы под металлочерепицу требует от строителей аккуратности и внимания к деталям процесса. Чтобы правильно установить узел, необходимо тщательно подготовиться к работе. Она разбивается на несколько этапов:

Этап 1. Проектирование

На этом этапе определяется конструкция стропильной системы и обрешетки под металлочерепицу в зоне стыка скатов или ската и стены мезонина. Толщина используемых досок и брусьев должна исключать возможность деформации системы под действием переменных и постоянных нагрузок.

Этап 2. Устройство обрешетки

Следует тщательно соблюдать проектные размеры, углы уклона и параметры материалов. Доски обязательно должны быть пропитаны защитным составом, предохраняющим от влаги, гниения, возгорания и вредителей.

Этап 3. Устройство гидроизоляции

При монтаже ендовы для металлочерепицы потребуется дополнительная гидроизоляция пространства, на которое будет опираться желоб. Для этого можно монтировать полимерные мембранные пленки. Под ендову также укладывают специальный ендовой ковер — рулонный материал из стеклохолста, пропитанного битумной мастикой.

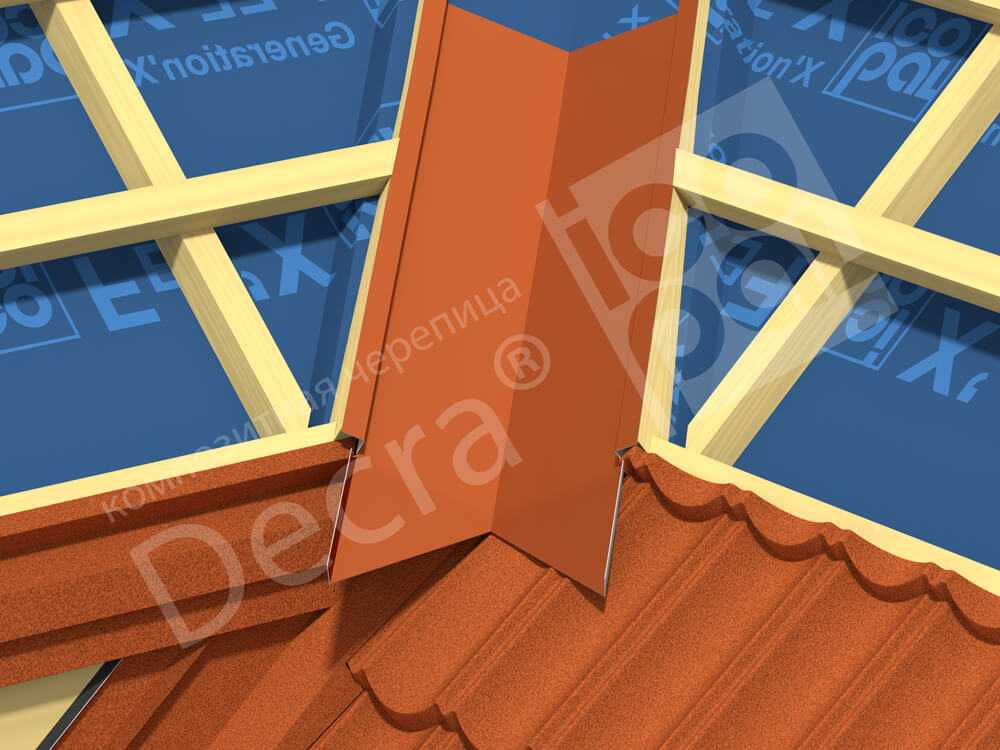

Этап 4. Монтаж внутренней ендовы

Листы разгибаются или, наоборот, сгибаются так, чтобы соответствовать углу, под которым стыкуются скаты. Делать это лучше на земле, соорудив специальный стапель, и поднимать на кровлю уже подогнанные детали.

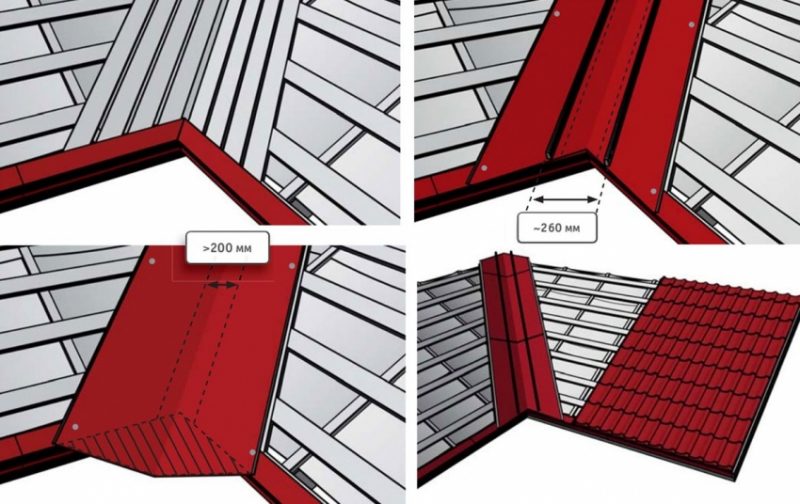

Укладка ендовы для металлочерепицы начинается с нижнего обреза стыка. Под обрез первой детали монтируют капельники, отводящие влагу от стены в желоб водосточной системы. После выравнивания оси желоба протягивают разметочный шнур.

Детали укладывают с нахлестом в 10-20 см, чтобы исключить подтекание воды. Чем меньше угол наклона ската, тем больше нужно делать нахлест.

Как правильно крепить элементы?

Крепление к обрешетке выполняется оцинкованными кровельными саморезами с резиновой уплотняющей шайбой. Для этого нужно использовать шуруповерт с регулируемым усилием затяжки. Перетянутые саморезы деформируют тонкий металлический лист, а недотянутые позволят ему хлопать на ветру.

Этап 5. Лента уплотнителя

По краю желоба нужно устанавливать ленту универсального самоклеящегося уплотнителя (пористого или саморасширяющегося), исключающая попадание воды под кровлю при сильном ливне или интенсивном таянии снега.

Этап 6. Устанавливается металлочерепица

В ходе монтажа нужно проверять качество уплотнения стыка с внутренней ендовой.

Этап 7. Монтаж внешней ендовы металлочерепицы

Осуществляется по окончании всех остальных кровельных работ. Она должна заходить на металлочерепицу на 5-7 см. Верхняя ендова крепится к краям кровельных листов саморезами минимальной длины. Они не должны доставать до поверхности внутренней ендовы крыши, чтобы не повредить ее. Поверх нее крепится карнизная планка.

Кровля из металлочерепицы прослужит долго и не допустит протечет, если правильно устроить водоотведение на стыках скатов.

Ендова на металлочерепице крыши: устройство, монтаж, укладка

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Разновидности ендов

Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.

1. Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.
2. Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.

Важно! При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:

• открытая – особенность данного элемента в том, что при попадании на него воды, жидкость без проблем удаляется самотеком, чаще всего устанавливается на кровельных системах простой формы и на скатах с небольшим углом наклона;
• закрытая – такая деталь используется в том случае, когда места стыковки образуют острый угол, при этом сам элемент полностью закрывается кровельным покрытием, то есть листы металлочерепицы плотно соединены над ним;
• переплетенная или сочлененная – имеет сходство с закрытой ендовой, то есть также металлочерепица располагается над ней, но при этом некоторые ряды материала переплетены между собой в местах стыковки.

Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: угол наклона кровли из металлочерепицы. При этом каждый вид имеет свои достоинства и определенные недостатки.

Особенности разных видов ендов

Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.

1. К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
2. Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
3. Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.

Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.

Монтаж ендовы

В целом можно сказать, что укладка ендовы металлочерепицы — это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:

• ножницы по металлу
• рулетка, линейка и карандаш;
• зажим жестянщика.

Всю деятельность по установке можно разделить на 5 этапов.

Монтаж обрешетки

Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: обрешетка под металлочерепицу.

Укладка гидроизоляции

На данном этапе производится лишь дополнительная гидроизоляция непосредственно под желобом, так как основные гидро- и пароизолирующие слои располагаются под обрешеткой. Эти материалы могут укладываться как до этапа монтажа обрешетки, так и после того, как будет завершена работа по установке кровельного покрытия. Второй вариант подходит в том случае, если планируется мансардный или чердачный этаж. Что же касается гидроизоляции ендовы, то это процедура поможет избежать любых возможных протечек. Так как, если влага все же попадет в подкровельное пространство, то потребуется довольно много сил, чтобы произвести замену желоба, ведь в этом случае необходимо будет разобрать скаты, примыкающие к элементу с обеих сторон. Поэтому оптимальный вариант – это максимально защитить место стыковки кровельных покрытий. Итак, установка ендовы под металлочерепицу начинается с гидроизоляции. В качестве данного материала можно применять специальный ендовый ковер, который состоит из нетканого полотна, пропитанного модифицированным битумом. Ковер либо приклеивается при наличии клейкого слоя, либо прибивается гвоздями к обрешетке. Читайте  также: гидроизоляция кровли из металлочерепицы.

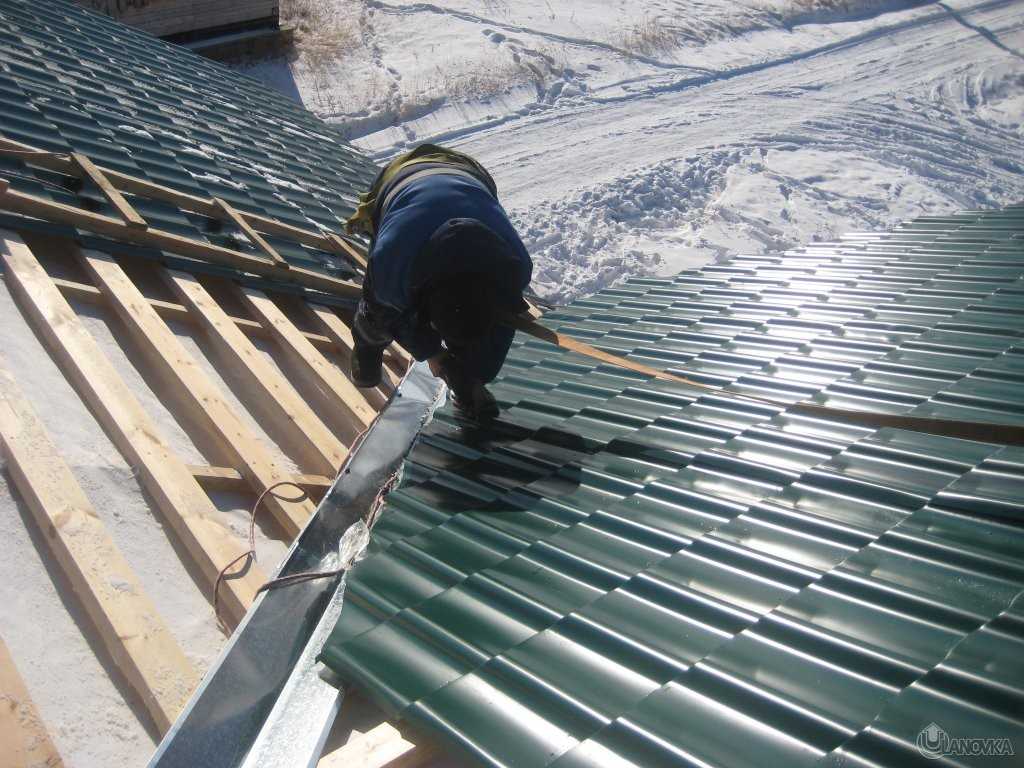

Установка нижней ендовы

Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.

Важно! Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.

Фиксация металлочерепицы

Монтаж кровельного покрытия из металла производится в соответствии с заранее составленным проектом. Читайте также: устройство кровли из металлочерепицы.

Монтаж верхней ендовы

Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.

Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.

Черепичная кровля: закрытые долины с низкопрофильной черепицей

Нажмите, чтобы увеличить.

Фото 1: Удлинители обрешетки устанавливаются на стандартную металлическую ендову W черепицы.

Обычной точкой отказа систем крыш с крутым уклоном являются ендовы. Часто старение материала, неправильное крепление, отсутствие технического обслуживания и ледяные запруды делают долины уязвимыми. Распространенная причина проблем с ендовами при черепичной кровле возникает, когда плоская черепица используется в областях, где предпочтительны закрытые ендовы, и не выполняется простое требование установки.

Руководство по укладке бетонной и глиняной черепицы для регионов с умеренным климатом Института черепичных крыш (TRI) допускает открытую (открытая обшивка) и закрытую (черепица стыкуется над обшивкой) укладку в ендове. Установщики разрабатывают предпочтения, основанные на их опыте работы с местным климатом. Подрядчики также учитывают конкретные условия окружающей среды, эстетические предпочтения, шаг и потребности в обслуживании при выборе варианта установки в долине. №

Несмотря на то, что существует множество вариантов обшивки и укладки ендов, часто упускается из виду одно важное требование, которое может привести к протечкам низкопрофильной плитки. Спецификация указана на стр. 48 и 49.инструкции по монтажу: «При укладке плоской профилированной черепицы в виде «закрытой ендовы» следует использовать ендову с ребрами или одинарную ендову с удлинением рейки».

Нажмите, чтобы увеличить.

Критическое значение имеет беспрепятственный поток воды в ендове. Плоская плитка, установленная непосредственно на стандартный отлив ендовы закрытым способом, ограничивает воду в отливе ендовы во время сильных дождей и может привести к ее переливу. Это может ускорить разрушение подстилающего слоя и вызвать гниение обрешетки и настила. Установку с закрытым желобом можно отремонтировать, заменив стандартный отлив ендовы на соответствующий ребристый металл или добавив удлинитель обрешетки к каждому ряду (см. фото 1).

Поскольку плитка среднего и высокого профиля имеет естественную полость между гидроизоляцией и плиткой, это требование относится только к плитке с низким профилем. Согласно руководству по установке TRI, определение низкопрофильной плитки: «Плитка, такая как плоская плитка, с подъемом верхней поверхности на 1/2 дюйма или меньше». Большинство плиток с древесной текстурой, облицованной или матовой поверхностью по-прежнему относятся к низкопрофильной категории и требуют удлинения реек или ребристых ендов.

Фото 2: Приподнятая система обрешетки с ребристой ендовой. ФОТО: Борал Индастриз

При использовании системы контробрешетки или приподнятой обрешетки сами обрешетки можно удлинить в ендову, поскольку они приподняты на подкладке или прокладке. На фото 2 используются ребристая ендова и приподнятая рейка. Крепежи не устанавливаются в/через ендову.

Укладчики плитки — мастера своего дела, и каждый разрабатывает свой собственный подход к деталям ендовы. В зависимости от длины ендовы и площади притока монтажники могут расширять или постепенно увеличивать ширину разреза плитки ендовы. Опытные укладчики могут сделать надрез (собачье ушко) в той точке плитки, на которую накладывается следующий ряд. До того, как аксессуары, такие как ребристые ендовы и удлинители реек, стали коммерчески доступными, и до того, как производители улучшили конструкцию проушин, установщики часто удаляли проушины с помощью молотков. Они разработали навыки подпорки и склеивания, чтобы избежать создания плотины при их установке. Теперь аксессуары и оклады делают этот тип установки лучше и проще.

Несмотря на разнообразие низкопрофильной плитки — некоторые из них имеют плоскую заднюю сторону и крепятся непосредственно к настилу, некоторые имеют выступы на задней стороне, к которым также можно использовать рейки для крепления — все низкопрофильные плитки укладываются в метод с закрытым желобом требует ребристых накладок или удлинений обрешетки, если только это не запрещено проектом производителя и/или не одобрено местным строительным инспектором.

Нажмите, чтобы увеличить.

Из-за ветра и экстремальных погодных условий во Флориде TRI и Флоридская ассоциация подрядчиков по кровельным работам, листовому металлу и кондиционированию воздуха совместно разработали Руководство по установке бетонной и глиняной черепицы при сильном ветре во Флориде, которое также доступно на веб-сайте TRI.

ФОТОГРАФИИ: TILE ROOFING INSTITUTE, если не указано иное

Нравится:

Нравится Загрузка…

Крыша Open Valley против закрытой крыши ендовы – что рекомендуется

Кровля Valley

3 9004 Типы: Краткая справочная таблица

ПРИМЕЧАНИЕ: IKO рекомендует открытые металлические ендовы для наилучших характеристик кровли. На все остальные типы ендовы не распространяется ограниченная гарантия IKO.

Разжелобок – это место, где сходятся две поверхности крыши. Каждая плоскость крыши имеет слой гонтов, которые должны плавно пересекаться в ендове, даже если они уложены под немного разными углами. За прошедшие годы кровельщики и производители придумали несколько различных способов установки ендовы и объединения этих двух плоскостей крыши вместе.

Разжелобок представляет собой сложную для монтажа часть крыши. Вода с обеих плоскостей крыши направляется в долину, поэтому она несет больше всего воды. Таким образом, ендовная часть будет подвергаться наибольшему износу и является вторым наиболее вероятным местом на крыше с протечкой. Производители могут потребовать, чтобы у вас был определенный тип ендовы, чтобы на них распространялась их ограниченная гарантия. Таким образом, ваш выбор метода установки ендовы имеет решающее значение для сохранения гарантии и обеспечения максимальной долговечности вашей крыши.

Существует три основных типа ендов: тканые ендовы, закрытые ендовы и открытые ендовы. Существует также подтип открытой металлической долины, называемый калифорнийской долиной. Каждый тип имеет свои преимущества и недостатки. Мы составили краткую диаграмму, которая поможет вам понять принципиальные различия между ними.

После таблицы мы подробно расскажем о каждом типе ендовы, о том, как поддерживать ендову в хорошем состоянии и какие у вас есть варианты, если вам нужен ремонт ендовы.

Типы ендов с черепичной крышей: краткая справочная таблица

Тип ендовы	Производительность	Стоимость установки	Эстетика
Долина плетеной крыши	Низкая производительность, не рекомендуется	Низкая стоимость	В переплетенных долинах могут быть неровности. Из ламинированной черепицы получить плетеную ендову сложнее.
Долина закрытых выемок	Неплохая производительность, не рекомендуется	Низкая стоимость	Закрытые ендовы имеют прямой срез в нескольких дюймах от центра. Такой вид нравится большинству домовладельцев.
California Roof Valley (вариант Open Metal)	Лучше всего подходит для крутых крыш от 6:12 и выше, в некоторых регионах может не соответствовать строительным нормам	Низкая стоимость	ендовы крыши California обычно используются только с обычной ламинированной черепицей.
Открытая долина металлической крыши	Лучшая производительность, рекомендуется	Более высокая стоимость	Открытые ендовы имеют металлические вкладыши по центру. Такой вид нравится большинству домовладельцев.

Типы ендовы с черепичной крышей

1. Долина с тканой крышей

В плетеной ендове черепица сплетается вместе через ендову. Специалист по кровле укладывает черепицу сразу на обе плоскости. Достигнув долины, они сплетают гонты из каждой плоскости вместе, не разрезая их.

Плетеная ендовина создает непрерывный вид. Тем не менее, сложно точно разместить переплетение в середине долины.

Плетеные ендовы сложно укладывать на ламинированные гонты, которые жестче и толще, чем гонты с 3 выступами. Скорее всего, они не будут достаточно сгибаться, чтобы их можно было аккуратно сплести, особенно в более прохладном климате. Из-за этого большинство производителей ламинированной черепицы не рекомендуют плетеные ендовы. Установка тканых долин может привести к аннулированию вашей ограниченной гарантии.

Тканые ендовы также не экономят время или материалы кровельщика по сравнению с закрытыми ендовами. Вместо этого получение надлежащего плетения может занять больше времени, чем простой разрез, который кровельщик должен сделать для закрытой ендовы. В результате переплетенные долины теперь редко можно увидеть.

2. Долина закрытой кровли

Вы можете определить ендову закрытой кровли по прямой линии отрезанной черепицы, проходящей приблизительно по середине ендовы. Чтобы получить такой вид, профессиональный кровельщик сначала укладывает черепицу на одну плоскость крыши. Они останавливаются примерно в 12 дюймах от центра долины. Затем они укладывают черепицу на вторую плоскость, позволяя ей перекрывать первый слой. Наконец, они вырезали второй слой черепицы по прямой линии в двух дюймах от центра долины. В результате этого метода укладки верхний слой черепицы перекрывает нижний на несколько дюймов.

Черепица установлена, закрытая ендова, вероятно, не лучший выбор. Многослойная черепица может быть слишком толстой, чтобы правильно сгибаться в ендову, и слишком толстой, чтобы аккуратно лежать под вторым слоем черепицы. Кровельщику также потребуется больше времени, чтобы прорезать слои ламинированной черепицы.

3. Калифорнийская долина крыши

Калифорнийская долина — это вариант открытой металлической ендовы. Некоторые кровельщики называют один вариант закрытой ендовы «Калифорнийской ендовой», но мы сегодня обсуждаем не этот тип. Калифорнийская долина на крыше имеет металлический блеск по центру. Он предназначен для того, чтобы сэкономить кровельщикам еще больше времени, так как им не нужно резать черепицу для этого метода.

Для укладки открытой металлической ендовы в Калифорнии профессиональные кровельщики устанавливают металлический отлив, а затем укладывают черепицу рядом с отливом со своей стороны, параллельно центральной линии ендовы. Цветная часть гальки обращена к центру долины. Этот метод укладки ендовы экономит время, так как черепицу не нужно обрезать, чтобы она соответствовала ендове. Только опытные кровельщики должны пытаться установить ендову калифорнийской крыши.

Долина крыши California адекватно работает на крышах с крутым уклоном, 6:12 и выше. На крышах с крутым уклоном вода с меньшей вероятностью будет течь по крыше в боковом направлении. На крышах с малым уклоном вода может стекать вбок и проникать под горизонтально уложенную черепицу. Установка долины в калифорнийском стиле может привести к аннулированию вашей ограниченной гарантии. Это также может нарушать строительные нормы и правила в вашем районе.

Кровельщики, которые хотят сэкономить время при укладке ендов, но не хотят жертвовать качеством кровли, могут рассмотреть черепицу IKO Cambridge ^TM . Они изготовлены в размере «Advantage», что означает, что они имеют более длительный контакт с черепицей. В результате они покрывают большую часть крыши меньшим количеством черепицы, что экономит время кровельщиков при их установке.

4. Открытая ендова (с металлической обшивкой)

Открытая металлическая ендова позволяет избежать проблемы зацепления черепицы с двух плоскостей крыши. Вместо этого профессиональные кровельщики устанавливают вдоль ендовы металлический гидроизоляционный материал, в идеале из оцинкованной или окрашенной стали. Они укладывают черепицу после гидроизоляции и обрезают черепицу с обеих сторон так, чтобы часть металла оставалась открытой.

Открытые ендовы на металлической кровле обеспечивают высокую производительность, особенно когда речь идет о сбрасывании снега и предотвращении скопления мусора. Они также работают лучше, потому что не требуют столько усилий в долине. Вместо этого кровельщики должны прибивать гвозди только по краям обшивки, которая находится достаточно далеко от центра ендовы, чтобы быть в безопасности.

Большинство домовладельцев также считают, что им нравится внешний вид открытых металлических ендов, потому что они определяют каждую плоскость крыши. Особенно в сочетании с размерной черепицей крыша с открытыми металлическими ендовами будет «хлопать».

С другой стороны, открытый металлический ендов может быть дороже, чем другие типы установки. Ваш кровельщик должен будет выбрать, купить и принести гидроизоляционный материал на работу. Чтобы установить его, им нужно будет проложить меловые линии, вырезать оклад, закрепить оклад и отрезать множество гонтов.

Какой тип ендовы рекомендуется?

Какой тип ендовы рекомендуется выбрать для вашей крыши профессиональными подрядчиками и производителями? Хотя закрытые ендовы остаются популярными, они могут не иметь такой долговечности, как открытые металлические ендовы.

Закрытые ендовы стали популярны среди подрядчиков благодаря своим эстетическим качествам, а также простоте и скорости установки. Они не требуют дополнительных материалов для установки или количества дополнительных ступеней, которые требуются для открытого металлического ендовы.

По словам Джеффа Тессаро, давнего менеджера по дистрибуции IKO Ontario One Step, закрытые долины для жилищного строительства были популярны с тех пор, как он работал кровельным подрядчиком в конце 90-х. «Крыши жилых домов по-прежнему имеют тенденцию отдавать предпочтение системам закрытой долины, потому что они более рентабельны, а у подрядчика уже есть необходимые материалы», — говорит Тессаро. Однако он их не рекомендует. Они могут быть популярны, но они не работают.

Тессаро отмечает, что в системе закрытых долин лед и вода не сбрасываются так быстро, а постоянное накопление и направление воды во время штормов может привести к потере гранул. И хотя некоторые домовладельцы могут предпочесть эстетику закрытой ендовы, чем тяжелее и толще черепица, тем меньше вероятность того, что она ляжет ровно на стык.

Для открытого металлического ендовы лист металла (обычно стальной, иногда медный) крепится к настилу крыши. Металл обычно предварительно окрашивается, чтобы наилучшим образом дополнить цветовую смесь черепицы. Кровельная черепица устанавливается , , затем обрезается и герметизируется там, где она перекрывает металлический канал.

«При условии, что остальная часть кровельной черепицы была правильно установлена ​​и работает должным образом, мой опыт показывает, что система с открытой ендовой со временем лучше держится», — говорит Тессаро. Он отмечает, что из-за металлической конструкции открытой металлической долины она может быстрее сбрасывать лед и воду, что может помочь минимизировать потерю гранул. При правильной установке он обеспечивает уникальную эстетику, особенно при использовании окрашенных или медных катушек. «И если проблемы с протечкой крыши или другие повреждения возникают годы спустя, систему открытого ендовы зачастую легче отремонтировать или заменить», — говорит Тессаро.

Вот почему в инструкциях по применению IKO рекомендуются открытые металлические желоба для достижения наилучших результатов.

Тессаро говорит: «Домовладельцы понимают важность выбора правильной черепицы. Цвет, производительность, стоимость и ограниченная гарантия являются факторами, которые они учитывают, но очень немногие знают о приложениях с открытой и закрытой долинами. Это дает подрядчикам значительную возможность обучить домовладельцев и позиционировать открытую долину как вариант дополнительных продаж».

Когда следует ремонтировать долину крыши?

Поскольку ендова является уязвимой зоной крыши, вы должны быстро реагировать на любые признаки того, что она может быть не в лучшем состоянии. Гораздо более экономично и менее хлопотно отремонтировать ендову до того, как разовьется утечка.

Любой из этих признаков может указывать на то, что пришло время отремонтировать ендову кровли:

• Скрученная черепица: Если у вас закрытый ендов, на краю среза могут образоваться скрученные или приподнятые гонты. Вода может проникнуть за эти гонты, если эта проблема не будет устранена.
• Выступы: В закрытых, калифорнийских и плетеных ендовах могут образовываться неровности или неровности, особенно если на вашей крыше есть ламинированная черепица. Лучше всего исправить эти неровности, установив открытые металлические долины.
• Сыпучие гранулы:  Большое количество воды, стекающей по замкнутой долине, может начать разрушать гранулы гонта. Если ваша крыша не была только что установлена, необходимо решить проблему незакрепленных гранул.
• Утечки ниже ендовы: Течь в крыше не всегда появляется непосредственно под точкой проникновения. Однако, если вы считаете, что в вашей долине есть утечка, из-за которой вода попадает на чердак внизу, разумно сразу же проверить ее.
• Отсутствующие гонты: Если рисунок ендовы выглядит не совсем правильно, гонты могут отсутствовать, и это всегда вызывает беспокойство.

Не уверены, что ваша крыша нуждается в уходе? Если вы сомневаетесь, спросите мнение профессионала по кровле о состоянии вашей крыши и ее ендов. Вы можете найти его с помощью системы поиска подрядчиков по кровельным работам IKO.

Материалы для гидроизоляции ендов

Если вы устанавливаете новые ендовы в рамках ремонтных работ или работ по перекрытию, вам необходимо выбрать гидроизоляционный материал. IKO рекомендует выбирать оцинкованный металл толщиной не менее 28 и шириной 24 дюйма (610 мм). Ваш профессиональный кровельщик также подтвердит строительные нормы и правила, чтобы убедиться, что выбранный вами гидроизоляционный материал соответствует требованиям.

Возможные материалы для гидроизоляции:

• Сталь: Если вы используете сталь, она должна быть устойчива к ржавчине и коррозии. Варианты включают оцинкованную сталь, сплавы цинка и стали и нержавеющую сталь. Менее известный вариант – окрашенный терн. Для этого производители наносят на сталь оловянно-свинцовое покрытие.
• Алюминий: Хотя алюминиевый отлив служит не так долго, как другие материалы для отливов, он экономически эффективен и достаточно гибок, чтобы выполнять свою работу.
• Медь: Медь — это красивый традиционный кровельный материал, который также используется для гидроизоляции других компонентов кровли. В открытой металлической долине медь образует патину. Для ендовы ваш кровельщик может использовать медь с высоким выходом или холоднокатаную медь (обработка с высоким выходом и холоднокатаная дают меди более благоприятные характеристики, включая повышенную прочность).

Вы также можете выбрать цвет кровельного оклада. Те домовладельцы, которые не в восторге от внешнего вида открытых металлических ендов, могут подобрать обшивку близко к цвету своей черепицы, чтобы обшивка была едва заметной. Домовладельцы, которым нравится внешний вид открытых металлических ендов, возможно, захотят выбрать что-то более драматичное, например, медь, контрастирующую с цветом черепицы. Если вы устанавливаете новую крышу, подумайте, какие мигающие цвета доступны в вашем регионе, когда вы выбираете цвет черепицы.

Профиль гидроизоляции долины крыши

Материал гидроизоляции долины также бывает двух различных форм или профилей. Большинство ендов гофрированы в центре, поэтому они имеют форму буквы «W». Центр буквы «W» действует как барьер для дождевой воды.

Этот барьер замедляет движение воды, когда она пытается перейти с одной стороны гидроизоляции на другую. W-образный отлив полезен, когда у вас есть плоскости крыши с разными уклонами, например, когда слуховое окно встречается с плоскостью крыши. Без барьера в окладе вода может устремиться от плоскости с более высоким уклоном на черепицу и, возможно, под нее на плоскости с более низким уклоном.

Если на вашей крыше нет смежных плоскостей с разным уклоном, вы можете использовать V-образный оклад. Этот оклад имеет только один изгиб, который просто соответствует углу ендовы под ним.

После того, как вы выбрали гидроизоляционные материалы, ваш кровельщик может приступить к работе. Если вы хотите, вы можете узнать об укладке гонтов с открытой долиной, чтобы понять, что должен делать ваш кровельщик.

Поддержание долины крыши в хорошем состоянии

После того, как вы отремонтируете или установите ендовы, вы можете сделать несколько вещей, чтобы убедиться, что они остаются в хорошем состоянии.

• Предотвращение образования ледяных дамб: Ледяные дамы обычно образуются в ендовах крыш. Все долины крыши должны иметь слой защиты от льда и воды под гидроизоляцией или черепицей для защиты. В долинах этот слой должен быть шириной не менее 2 футов, хотя кровельщики могут в конечном итоге использовать полноразмерный 36-дюймовый рулон. Ваш строительный кодекс может потребовать, чтобы он был шире. Кроме того, открытые металлические долины имеют тенденцию сбрасывать лед быстрее, чем другие типы долин.
  Тем не менее, домовладельцы должны по возможности свести к минимуму ледяные запруды в долине. Причина номер один наледи на самом деле неправильная изоляция чердака, а не проблема с самой крышей. Чтобы предотвратить образование наледи, вам нужно поговорить с кровельщиком о вариантах изоляции чердака. Если ваша изоляция в порядке, у них могут быть другие решения, которые помогут вам предотвратить образование ледяных дамб в долине и других местах.
• Удаление мусора: Листья, ветки деревьев и другой мусор обычно скапливаются в ендовах крыши. Мусор может прервать поток воды с вашей крыши, способствовать росту водорослей и плесени, а также увеличить вероятность образования ледяной запруды. При очистке желобов важно регулярно удалять мусор с крыши. Открытые металлические ендовы обычно сбрасывают мусор быстрее, чем другие типы ендов, поэтому они настоятельно рекомендуются для крыш с меньшим уклоном, которые склонны собирать мусор.

Нужен курс по уходу за крышей? Ознакомьтесь с советами IKO по уходу за битумной черепицей, чтобы поддерживать ендовы и остальную часть крыши в хорошем рабочем состоянии.

Зачем фокусироваться на ендовах крыши?

Впадины являются важной частью крыши, потому что они пропускают больше всего воды. Обеспечение того, чтобы у вас был установлен наиболее эффективный тип ендовы, поможет продлить срок службы вашей крыши.

Напомним, калифорнийские ендовы и плетеные ендовы могут ограничивать срок службы ендовы на крыше. Они могут даже аннулировать вашу ограниченную гарантию.
