Как правильно сделать дымоход для котла в частном доме

РЕКЛАМА

Другие статьи на эту тему:

⇒ Отопление частного дома твердотопливным котлом
⇒ Котел отопительный твердотопливный с аккумулятором тепла — буферной емкостью

В новых частных домах, оборудованных отопительными котлами, для отвода дымовых газов устанавливают традиционные дымоходы из кирпича, а также, все чаще используют дымоходные системы из стали или керамики.

Какой дымоход выбрать? Как правильно сделать дымоход для котла в частном доме? Где купить качественные дымоходные трубы из стали?

РЕКЛАМА

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич).  На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650  ^оС, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 ^оС, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Конструкция керамического дымохода

Дымоход собирают из отдельных элементов — керамических труб длиной 600 — 1000 мм., которые соединяют между собой с помощью фасонных частей на концах и кислотостойкой клеящей мастики.

Керамический дымоход в разрезе:

•  труба керамическая,
•  утеплитель,
• оболочка из бетонных блоков -модулей с вентканалами и отверстиями для вертикального армирования.

Трубы керамического дымохода обычно размещают в специально выложенном вертикальном канале из пустотных строительных блоков или кирпича. Канал дымохода может находиться в составе вентиляционного блока частного дома.

Для кладки оболочки применяют специальные бетонные блоки с одной, двумя или несколькими пустотами. Другие каналы используют для вентиляции помещений или для подачи воздуха к горелке котла с закрытой камерой сгорания, или для прокладки коммуникаций.

Трубу дымохода обычно утепляют для защиты окружающих конструкций от высокой температуры. Для этого вокруг керамической трубы размещают минераловатный утеплитель. Кроме того, утепление позволяет увеличить температуру отходящих газов. Охлаждение дымовых газов в трубе увеличивает количество конденсата и снижает естественную тягу в трубе.

Между стенкой бетонной оболочки и утеплителем имеются вертикальные воздушные каналы для вентиляции утеплителя и керамической трубы дымохода.

В бетонных блоках предусмотрены каналы для установки в них арматуры. Обязательно армируют ту часть трубы, которая выступает над крышей.

Строительный рынок предлагает разнообразные комплекты деталей и материалов для сооружения керамических дымоходов для котла в частном доме.

В продаже имеются варианты конструкции керамического дымохода в стальном корпусе — с наружной оболочкой из стали. Такой дымоход для своего размещения часто не требует устройства фундамента, а также ему

Некоторые производители выпускают керамические гильзы прямоугольного сечения, специально предназначенные для встраивания в кирпичную кладку.

Такой дымоход может быть отдельно стоящей дымовой трубой или встраиваться в кладку стены.

Строительная длина секций квадратной трубы может быть 600 или 1000 мм.  В этом варианте нет нужды покупать специальные бетонные блоки

Керамический дымоход для газового котла с закрытой камерой сгорания

Для газовых котлов с закрытой камерой сгорания популярны коаксиальные, труба в трубе, дымоходы из стали, в которых по внутренней трубе удаляются дымовые газы, а по наружной трубе в котел подается воздух с улицы для горения.

В суровом российском климате при работе котла с коаксиальным дымоходом часто возникают проблемы. В сильные морозы холодный уличный воздух, движущийся по наружной трубе, очень сильно охлаждает внутреннюю трубу и дымовые газы в ней. Конденсат, выпадающий из дымовых газов, намерзает на стенках трубы, постепенно закупоривая дымоход. Автоматика котла реагирует, и отключает котел.

Меньше проблем для работы газового котла доставляют дымоходы с двумя раздельными каналами: один -для дымовых газов и другой — для воздуха в горелку.

Оболочку керамического дымохода для газового котла с закрытой камерой сгорания собирают из бетонных блоков с двумя каналами. Утепленная керамическая гильза сохраняет температуру дымовых газов, благодаря этому, обмерзания дымохода не происходит. Воздух к горелке котла подается по расположенному рядом каналу.

Стальной дымоход

Стальные трубы дымоходов газовых котлов с температурой дымовых газов 400-450 ^оС изготавливают из нержавеющей стали толщиной 0,5-0,6 мм. Такие трубы достаточно устойчивы к воздействию агрессивного конденсата на стенках.

С твердотопливными котлами используют трубы из жаропрочной стали толщиной 1,0 мм.

Срок службы стальных дымоходов значительно меньше, а их стоимость, как правило, выше, чем керамических и кирпичных.

Но стальные дымоходы заводской готовности проще и быстрее в монтаже, они достаточно легкие и не требуют для установки прочных оснований и специальных каналов в строительных конструкциях. Доступны для ремонта.

Стальной дымоход для котла в частном доме из готовых элементов легко собрать своими руками.

Стальной дымоход, как и керамический, не склонен накапливать загрязнения на своих стенках, а поверхность стенок легко очищается.

Устройство стального дымохода

Стальные дымоходы изготавливаются в нескольких вариантах:

1. Стальная одностенная труба дымохода может размещаться в специально выложенном вертикальном канале строительной конструкции. Конструкция дымохода в этом случае аналогична устройству керамического (смотри выше).

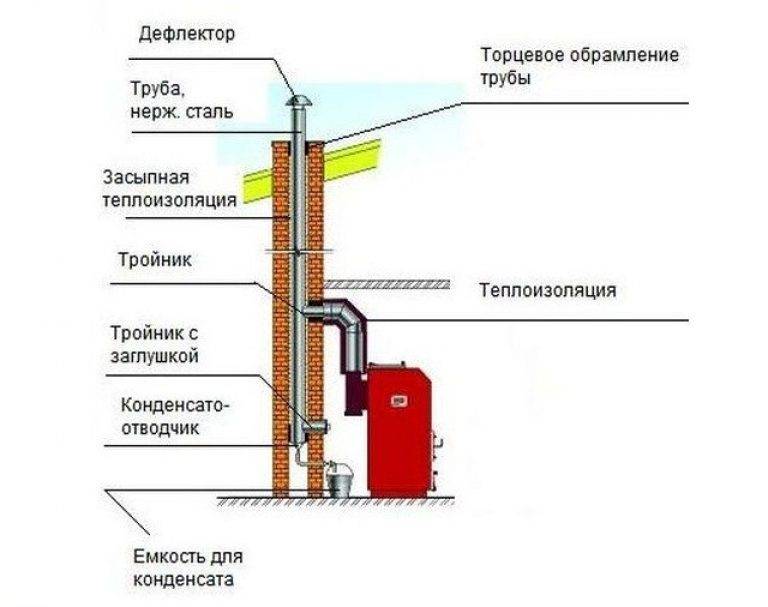

2. Одностенную трубу используют также для реконструкции кирпичного дымохода,

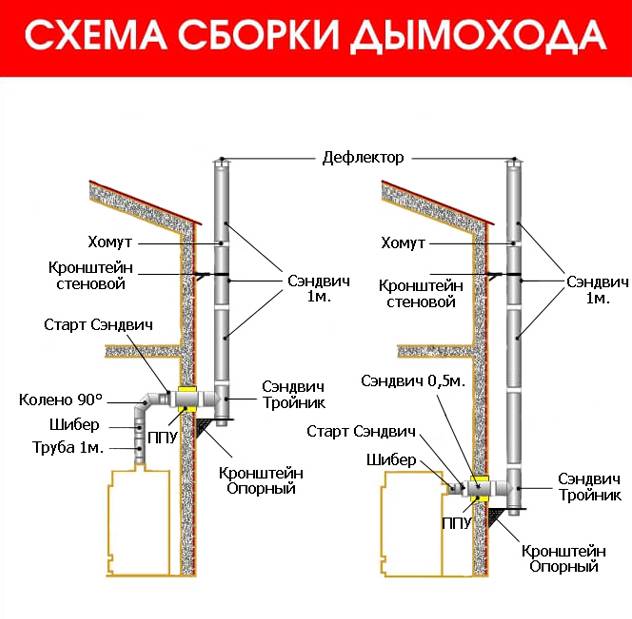

3. Дымоход собирают из готовых секций заводского изготовления. Секция представляет собой двустенную сэндвич — трубу. Труба дымохода находится внутри другой стальной трубы — защитного корпуса, оболочки. Пространство между трубой и оболочкой заполнено теплоизоляцией.

Наружную трубу сэндвич — дымохода делают из нержавеющей или оцинкованной стали.

Выпускают дымоходы, предназначенные для установки как внутри помещений, так и снаружи. Дымоход легко, как конструктор, собирается из отдельных сэндвич-модулей.

Применение таких дымоходов позволяет их легко устанавливать в помещениях, где в строительных конструкциях нет специальных дымоходных каналов, или вообще снаружи на стене.

4.

Как правильно выбрать дымоход для котла в частном доме?

Для правильного выбора дымохода для котла в частном доме необходимо определить условия работы и параметры отходящих дымовых газов. Эти параметры зависят от типа отопительного котла и вида используемого топлива.

Дымоход выбирают по следующим параметрам:

Товары для дачи и сада

⇆

• По температуре отходящих дымовых газов. Номинальная рабочая температура дымохода не должна быть меньше температуры отходящих газов котла в нормальном режиме работы.
• По давлению газов в дымоходе. Одни дымоходы могут быть рассчитаны на работу при естественной тяге (разряжение в трубе), другие предназначены для работы с котлами с наддувом — принудительным отведением продуктов сгорания (избыточное давление в трубе). Выпускаются также и универсальные по этому параметру дымоходы.
• По наличию конденсата в дымоходе. Одни дымоходы предназначены для работы в сухом состоянии, в условиях, когда конденсат в трубе не образуется. Другие дымоходы оборудованы конденсатосборниками и конденсатоотводчиками — могут работать в условиях конденсации влаги на стенках трубы.
• По коррозионной стойкости, которая определяется содержанием серы в сжигаемом топливе. Дымоходы делятся на три класса коррозионной стойкости к соединениям серы: 1 — класс, дымоходы для отвода продуктов сгорания газового топлива; 2 — класс, дымоходы для котлов на дровах и жидком топливе с содержание серы до 0,2%; 3 — класс, дымоходы для котлов на угле, торфе и жидком топливе с содержанием серы более 0,2%.
• По стойкости к возгоранию скопления сажи в дымоходе.  Дымоходы могут быть стойкие или не стойкие к возгоранию сажи в дымоходе. При горении скоплений сажи температура в дымоходе может кратковременно повышаться до 1000 ^оС.
• По допустимому расстоянию до сгораемых конструкций. Сгораемые конструкции в доме должны быть расположены от наружной оболочки дымохода на расстоянии не ближе, указанного в технической документации на газоход, или дополнительно защищены от воздействия высоких температур.

На каждый элемент дымоходной системы производители обязаны наносить маркировку. По нормам Евросоюза условными обозначениями (буквы и цифры) указываются все основные параметры: температура отходящих газов, класс давления газов, стойкость к воздействию конденсата, класс стойкости к коррозии, стойкость к возгоранию сажи, допустимое расстояние до горючих материалов.

Дымовая труба должна обеспечить удаление из котла определенного количества газов в единицу времени. Движение газа в трубе может быть принудительным, с механическим побуждением, или естественным — под действием сил тяги.

Прежде, чем выбрать дымоход — выберите котел

Производители котлов в технической документации обычно указывают минимальные размеры дымохода для своего оборудования и другие требования к дымоходной системе.  Прежде, чем выбрать дымоход — выберите котел.

Кроме параметров отходящих газов, выбор дымохода определяется и конструктивными особенностями здания. Например, при установке котла на мансарде, целесообразно выбрать стальной дымоход, который обладает малым весом и не потребует усиления перекрытия.

Выбрать котел и дымовую трубу необходимо до начала строительства дома, чтобы заранее сделать необходимые для их установки изменения в конструкциях дома.

Выбор котла, дымохода и точный расчет размеров дымоходного канала для котла лучше поручить специалисту.

Дымоход для котла с естественной тягой

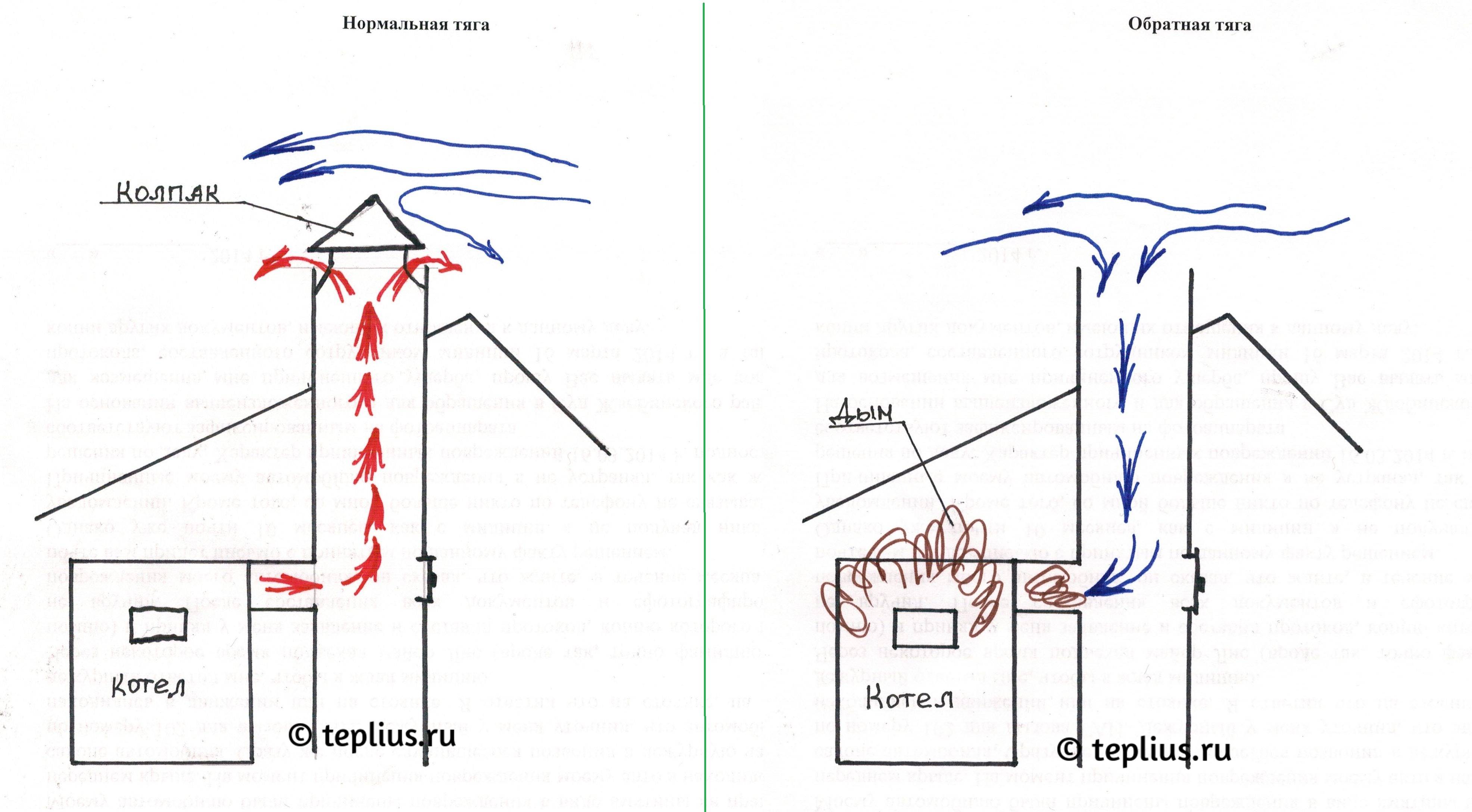

Движение газа в трубе под действием сил тяги происходит из-за разности температуры газов на входе и выходе из дымохода. Горячие газы в дымоходной трубе устремляются вверх, создавая в трубе разряжение.

Хорошая тяга в дымовой трубе является обязательным условием для экономичной работы котла с высокой производительностью. Особенно это важно для работы котла с естественной тягой.

При устройстве дымохода для котла с естественной тягой следует выполнить ряд общих требований

Дымоход должен быть герметичным, наличие трещин, щелей, отверстий не допускается.

Необходимо обеспечить вертикальность и прямолинейность трубы. В случае необходимости допускается смещение дымохода в сторону до 1000 мм. под углом не более 30 град. к вертикали.

Поверхность внутри дымовой трубы должна быть гладкой. Швы кладки необходимо тщательно затирать. Следует избегать наличия в дымоходе местных сужений и расширений.

Ниже места соединения дымохода с котлом, в трубе делают люк для чистки трубы.

Для ограничения максимальной тяги в трубу, на пути отходящих газов, устанавливают заслонку, если такой заслонкой не оснащен котел.

Участки дымохода, расположенные снаружи здания, обязательно утепляют. В не утепленном дымоходе газы быстро охлаждается. В результате снижается тяга, падает мощность котла, на стенках трубы выпадает конденсат.

Особые требования к устройству дымохода обычно указываются в технической документации к котлу. Прежде, чем выбрать дымоход — выберите котел. Узнайте из технической документации требования к дымоходной системе котла.

Производительность дымохода — величина тяги, определяется температурой отходящих газов и размерами воздушного канала трубы. Чем больше температура газов, сечение и высота канала дымоходной трубы, тем выше величина естественной тяги в дымоходе.

Рекомендуемые размеры дымохода для современного котла с температурой отходящих газов 250-450 ^оС.

Стабилизатор ограничитель тяги в дымоходе

В дымоход рекомендуется установить автоматический ограничитель, стабилизатор тяги. Ограничитель тяги — это клапан, который устанавливают в дымоход. При скачках тяги, клапан под действием перепада давления открывается, и пропускает в трубу холодный воздух снаружи. Подсос холодного воздуха снижает тягу в трубе. Автоматическое ограничение тяги стабилизирует режим работы котла.

Клапан необходимо обязательно размещать в одном помещении с котлом. В продаже можно найти клапаны для разных конструкций дымоходов. Домашние умельцы придумывают конструкции и делают их самостоятельно.

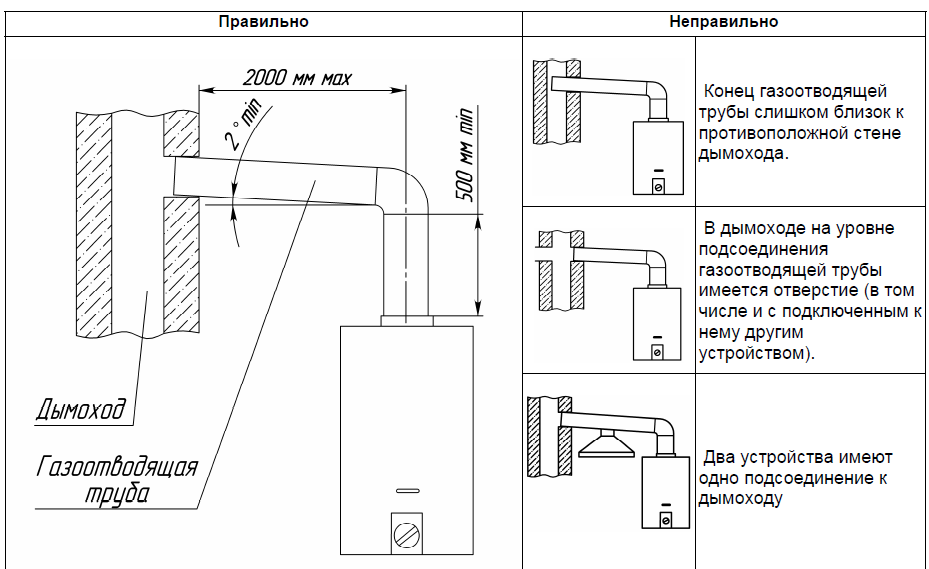

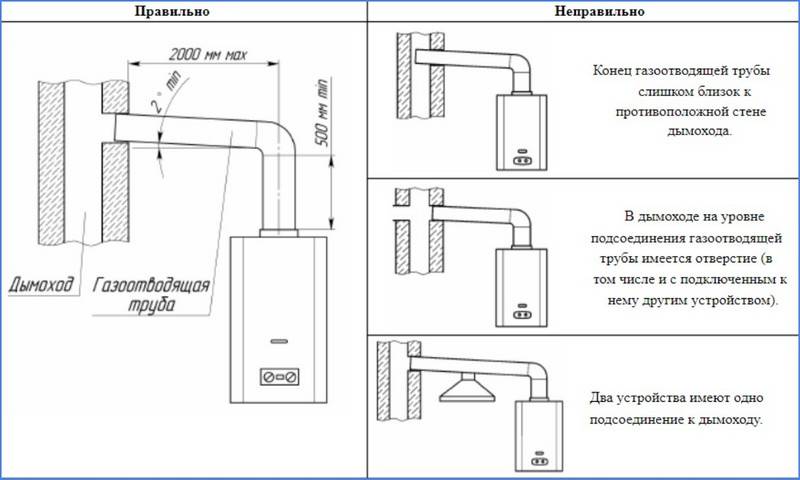

Выбор дымохода для газового котла

При выборе дымохода для газового котла необходимо учитывать некоторые особенности  устройства и параметры отходящих газов котла, а также принимать во внимание суровость зимнего климата. Иначе,  хозяин дома получит проблемы. Вот некоторые «сюрпризы», которые могут ждать домовладельца.

Температура дымовых газов газового котла обычно не превышает 200 ^оС.  Кроме того, большую часть времени котел работает с пониженной мощностью, что еще больше уменьшает температуру отходящих газов.

Стальной дымоход, размещенный снаружи, на фасаде дома, часто плохо прогревается. В результате конденсат на стенках дымохода стекает вниз, в конденсатосборник, и там замерзает. Отвод конденсата блокируется льдом. Конденсат накапливается, его уровень поднимается, и вода из дымохода начинает поступать в топочную камеру котла.

Для дымохода, расположенного снаружи, необходимо устраивать обогрев зоны сбора конденсата.

Еще одна популярная схема дымоудаления для газового котла с вентилятором выглядит так: отходящие газы удаляются через вертикальный канал дымохода, а для притока воздуха прокладывают горизонтальную трубу и выводят её по кратчайшему маршруту сквозь стену дома, на фасад. При не работающей горелке котла, из-за наличия в дымоходе естественной тяги, холодный воздух с улицы засасывается по короткой трубе воздухозабора в камеру сгорания котла. Внутренние части котла обледеневают и выводят из строя систему контроля дымоудаления. Вода в теплообменнике замерзает и разрушает его.

О проблемах работы в суровом климате коаксиальных дымоходов газовых котлов читайте в этой статье выше.

В суровом климате для газового котла с принудительным отводом газов надежней всего работает  двухканальная схема дымоудаления. Один вертикальный канал служит дымоходом, а другой вертикальный канал является воздухозаборником. Для стабилизации притока воздуха и устранения естественной тяги через котел, канал дымохода в самой нижней части соединяют с каналом воздухозабора перемычкой — байпасом.

Дымоход на крыше

Продолжение: на следующую страницу 2

Читать страницу: Страница 1, Страница 2

Установка дымохода своими руками, монтаж дымохода самостоятельно

При выборе печи нужно помнить о необходимости дымохода, и предстоящих затрат на его покупку и монтаж. Современные модульные дымоходы, состоят из элементов и удобны в сборке. На первый взгляд их установка не требует особых навыков и умений, и не составит труда установить дымоход своими руками. Однако, при кажущейся простоте сборки современного модульного дымохода, мы рекомендуем обращаться к услугам специалистов — монтажников, так как при сборке дымохода необходимо учитывать ряд важных параметров.

Несоблюдение правил установки дымохода может привести к неправильной работе печи, отсутствию тяги и задымлению, а в особо тяжёлом случае к пожару.

Поговорим о важных факторах, которые необходимо учитывать при установке дымохода своими руками, о проблемах с которыми Вы можете столкнуться, а так же почему мы рекомендуем для монтажа дымоходов пользоваться услугами профессионалов.

Прежде всего, если вы не имеете опыта в установке печей, каминов и дымоходов, и приняли решение купить и установить дымоход самостоятельно Вам стоит ответить для себя на ряд вопросов:

• Способы установки и подключения дымохода
• Какая должна быть длина дымохода
• Какой нужен диаметр дымохода
• Противопожарные узлы и прохождение дымохода через стены или кровлю
• Какой дымоход выбрать, стальной или керамический
• Факторы влияющие на стоимость дымохода

Способы установки и подключения дымохода

Каким способом будет подключается дымоход к Вашей печи или камину: задние, боковое или верхнее подключение.

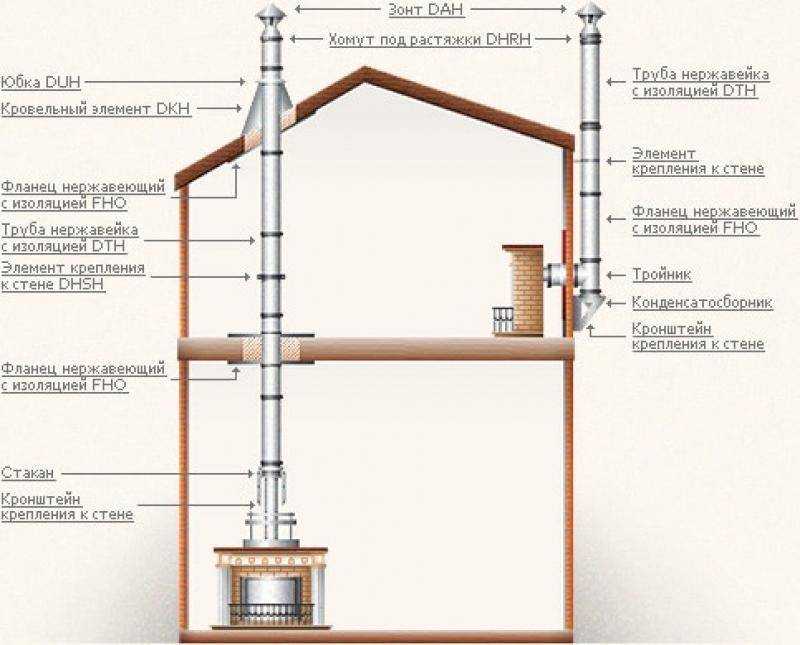

Каким способом будет установлен дымоход:

• насадной с верхним подключением, проходящим в верх через кровлю и межэтажные перекрытия;

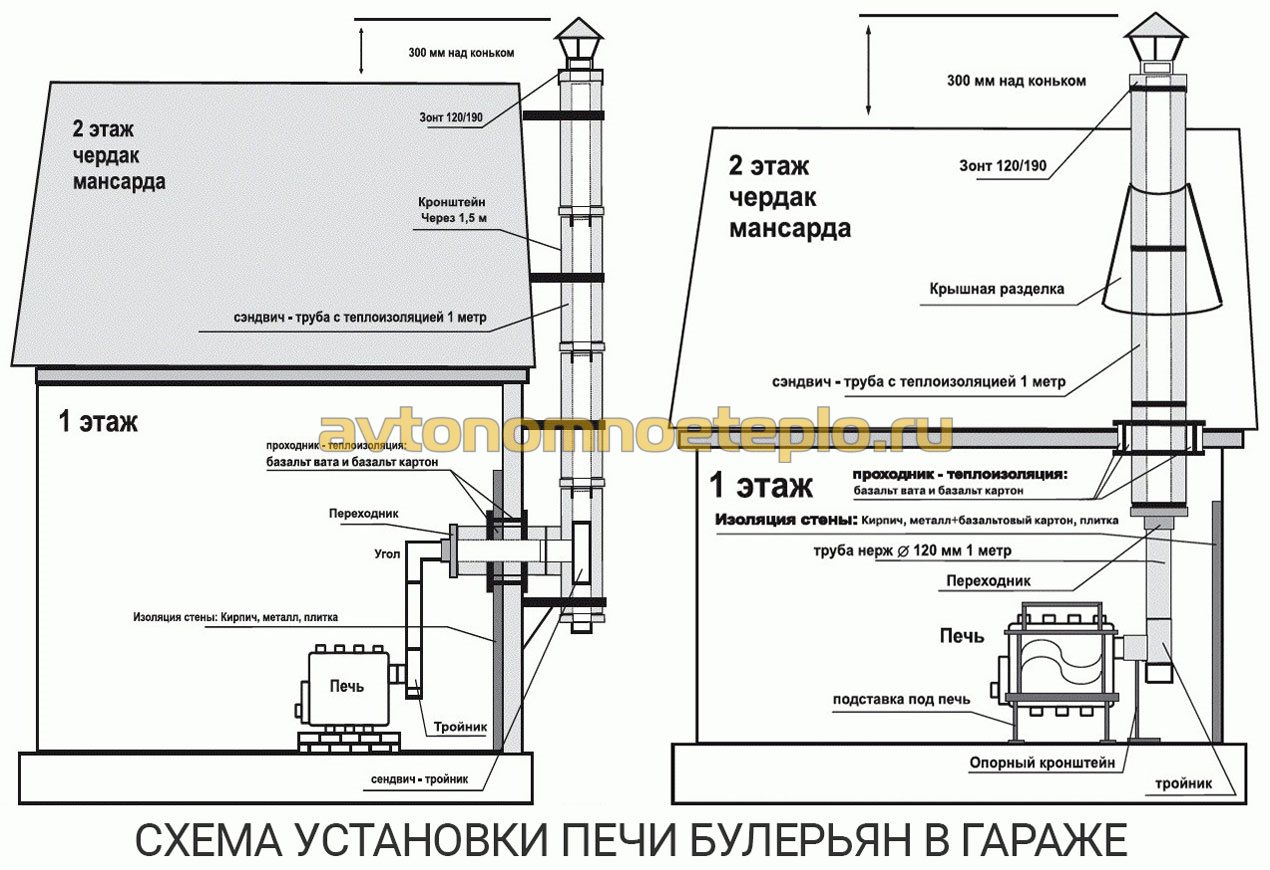

• настенный, проходящий через стену, и уходящий в верх с по несущей стене дома.

Сразу отметим, что цена дымохода установленного настенным способом будет выше, так как данный способ потребует использования большего количества элементов, например опорной консоли, промежуточного опорного элемента, емкости для сбора конденсата, тройника.

Какая должна быть длина дымохода

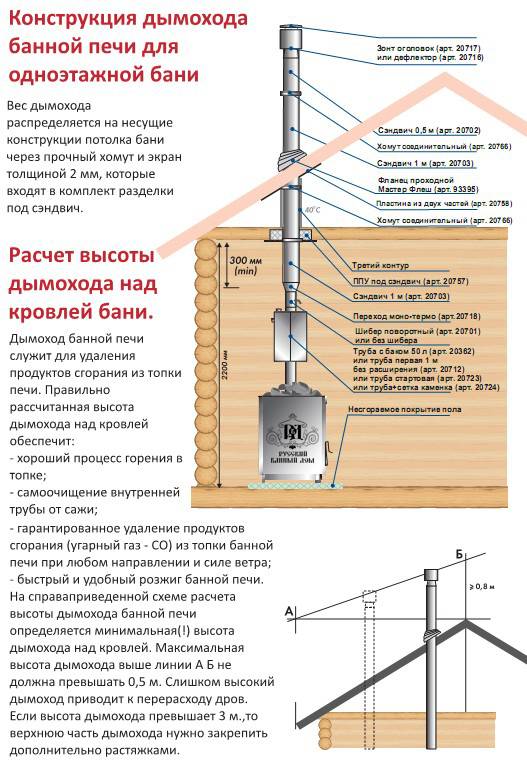

Специалисты при определении высоты дымохода учитывают ряд параметров: высоту конька крыши и расстояние от него до выхода дымохода, форму крыши здания, наличие рядом отдельно стоящих зданий и высоких деревьев, розу ветров и другие. Все это на первый взгляд может показаться не важным, однако все эти параметры могут повлиять на наличие тяги в печи.

Какой диаметр дымохода

Конечно, производители печей и каминов указывают какой диаметр дымохода необходим. Это можно увидеть в документации к отопительному прибору. Чаще всего это дымоходы имеющие стандартный диаметр например: ∅ 120 мм, ∅ 130 мм, ∅ 150 мм и так далее.

Однако случается производители указывают диаметр подключения не стандартных размеров: например 136 мм. В таком случае Вам понадобится специальный переходник для подключения к дымоходу стандартного диаметра. Нужно поинтересоваться о наличии необходимого переходника у производителя или продавца печей – каминов.

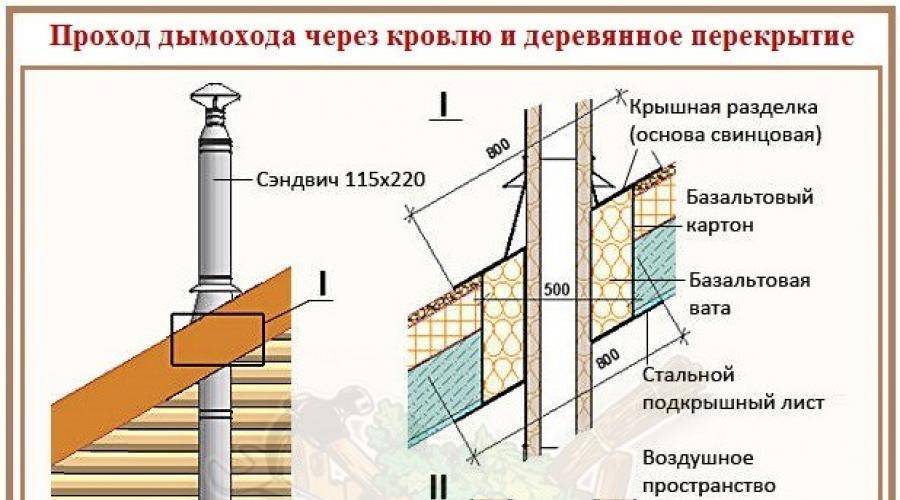

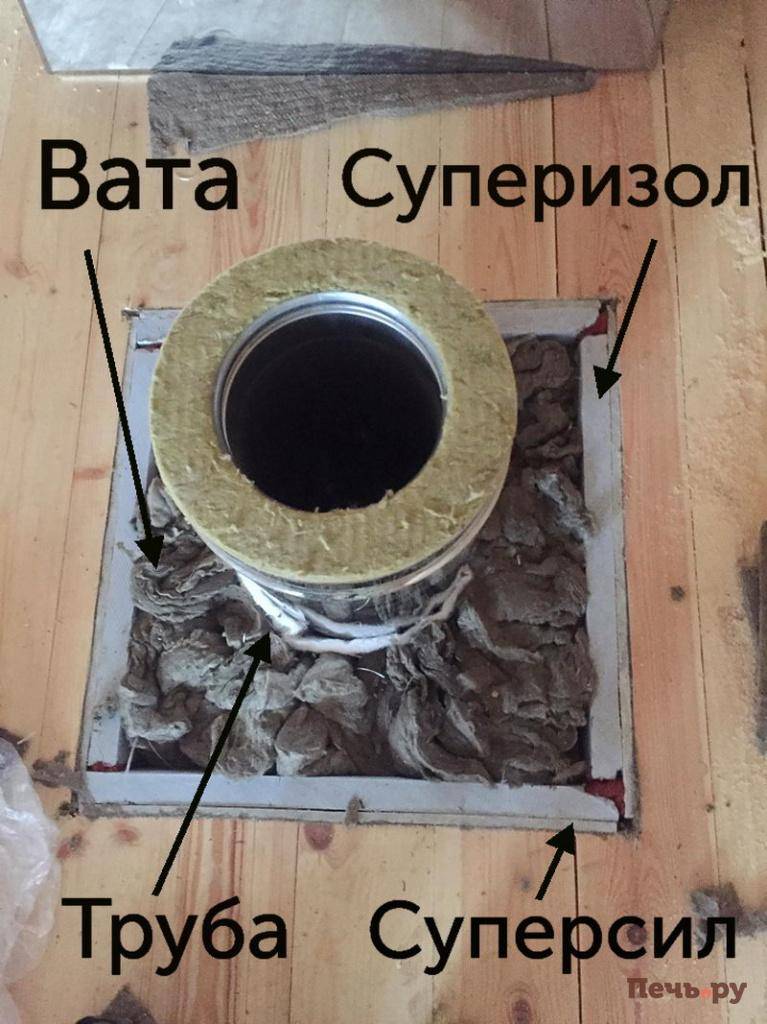

Противопожарные узлы и прохождение дымохода через стены и кровлю

Прежде чем выбрать и сформировать список необходимых элементов и купить дымоход, необходимо предусмотреть, как правильно в соответствии с нормами пожарной безопасности с использованием теплоизоляции обустроить противопожарные проходные узлы через кровлю, прекрытия или стену дома.

Так же, до установки насадного дымохода важно определить где будет организован проход через кровлю. Случается, когда при установке дымохода своими руками, клиент сразу не учитывает особенности здания, и в результате получает сюрприз – оказывается при прохождении межэтажного перекрытия или потолка, дымоход упирается в несущую балку. Приходится решать возникшую проблему: переносить место установки печи или изменять конфигурацию дымохода. В данном случае, для отгибания препятствия приходится покупать и устанавливать дополнительные элементы дымохода, например колено под углом. Допустимо использовать горизонтальные участки до 1 метра, более метра крайне не желательно, так такие искривления дымохода, могут негативно сказаться на тяге и работе печи. Так же, при наличии горизонтальных участков рекомендуется увеличить высоту дымохода, что соответственно увеличивает его стоимость.

Какой дымоход выбрать, стальной или керамический

Для установки отдельно стоящей печи-камина лучшим, оптимальным выбором будет использование стального дымохода из нержавеющей стали. Использование керамического дымохода конечно вполне допустимо, но менее рационально, так как стоимость керамического дымохода будет выше, а установка сложнее и трудозатратнее.

Установка керамического дымохода будет более оптимальным решением при использовании каминов с топками большой мощности.

Факторы влияющие на стоимость дымохода

Каждый понимает, что цена дымохода зависит от его качества. Рассмотрим основные факторы которые влияют на качество и в конечном итоге цену дымохода.

Дымоходы из нержавеющей стали бывают двух типов:

• простые одностенные, более дешёвые по цене
• двустенные сэндвич дымоходы состоящие из двух стальных труб, пространство между которыми заполнено утеплителем.

Наличие утеплителя, его вид и размер так же сказываются на цене. В стальных сэндвич дымоходах Российского производства в качестве утеплителя чаще используется базальтовое волокно, толщиной 25 – 50мм. А к примеру, в получивших на рынке России заслуженное признание немецких дымоходах Schiedel Permeter, используется более долговечный материал Superwool. Понятно, что немецкий дымоход Schiedel, по цене буде дороже отечественного, но не только за счет известности бренда, в первую очередь за высокое качество более длительный срок службы.

Для стальных дымоходов производители используют различные марки стали, которые так же влияют на качество и цену дымохода. В России производители дымоходов в основном используют следующие марки нержавеющей стали:

1. AISI 409 – нержавеющая сталь, с небольшим добавлением титана, такие дымоходы стоят относительно не дорого, но и считаются менее прочными и долговечными.
2. AISI 321 нержавеющая сталь имеет добавки титана, хрома и повышенное содержание углерода. Дымоход из нержавеющей стали марки AISI 321 – легко выдерживает температуру до 800 °С и менее подвержен коррозии. Срок его службы гораздо больше, но и стоимость дымохода будет выше.

Качество и стоимость дымохода из нержавеющей стали так же могут зависеть от толщины стали. Чаще всего используются сталь толщиной 0,5 мм и 0,8, реже 1 мм. Чем больше толщина стали, тем качественней дымоход и больше его стоимость.

Конечно для использования в своем жилом доме отдельно стоящей печи-камина, покупка стального сэндвич дымохода будет более рациональным решением. Вы можете в целях экономии купить более дешёвый дымоход, который прослужит не долго, и через несколько лет его придется менять. С учетом затрат на демонтаж старого дымохода, покупкой и установкой нового, в конечном итоге с экономить не получится. Можно сразу купить дымоход дороже, но качественней, и на долгие годы забыть о проблемах.

При установке печей-каминов, и монтаже дымоходов, по выше приведенным причинам, мы рекомендуем обращаться к профессионалам. Они помогут Вам избежать многих проблем. Кроме того, профессиональные компании, дают гарантию на свои работы. Учитывая, что многие специалисты выезжают на место будущего монтажа для консультаций, составления сметы бесплатно, возможно будет удобнее прибегнуть к их услугам.

Если Вы приняли решение купить и установить дымоход самостоятельно, добро пожаловать в Печной центр Ясенево. Опытные специалисты печного центра дадут консультации, помогут принять правильное решение, и избежать возможных проблем при установке дымохода своими руками.

Как построить дымоход из кирпича (Полное руководство)

Строительство дымохода из кирпича может быть довольно сложной задачей. Необходимо выполнять не только физический труд, но и знания, необходимые для обеспечения его правильного выполнения. Этот пост в блоге проведет вас через каждый шаг создания собственного дымохода, от выбора материалов до установки окончательной крышки дымохода.

Дымоход является неотъемлемой частью дома. Его видно за много миль, и это одна из первых вещей, которые люди замечают в вашем доме. Многие домовладельцы не задумываются о своих дымоходах до тех пор, пока у них не возникает с ними проблем или им не нужно каким-то образом обслуживать их. Эта статья научит вас, как построить дымоход из кирпича, используя традиционные методы, которые использовались десятилетиями.

Что такое дымоход?

Дымоход представляет собой вертикальную колонну, которая помогает удалять выхлопные газы из камина или котла и выводит их вверх и из здания.

Стопка может быть кирпичной, металлической или бетонной. Наиболее важным фактором при выборе материала для дымовой трубы является то, насколько хорошо он будет сопротивляться коррозии, вызванной дымовыми газами.

Кирпич является популярным выбором, поскольку он прочен и устойчив к коррозии. Металлические стеки также распространены, но они должны быть покрыты материалом, который защитит их от агрессивных газов. Бетонные стеки не так распространены, но они очень прочны и могут прослужить много лет.

Труба должна возвышаться над крышей здания, чтобы обеспечить сквозняк и выход газов. Также важно убедиться, что дымовая труба правильно вентилируется, чтобы свежий воздух мог попасть в дымоход и помочь удалить выхлопные газы.

Дымоходная труба является важной частью вашего камина или котла, и ее должен устанавливать квалифицированный специалист.

Если вы думаете об установке дымохода или у вас есть какие-либо вопросы о вашем существующем дымоходе, свяжитесь с нами сегодня. Мы будем рады помочь.

Зачем использовать Brick для создания стека?

Как мастер-сделай сам, вы, возможно, задаетесь вопросом, почему для постройки штабеля используйте кирпичи, а не любой другой строительный материал. Использование кирпича даст вам бесчисленные преимущества перед использованием чего-либо еще для этой работы. Один из них заключается в том, что время, необходимое для строительства из кирпича, будет в два раза меньше, чем для строительства из другого материала, такого как дерево или бетон. Это связано с тем, что кирпичи представляют собой готовые изделия заданных размеров и форм, что упрощает обращение с ними.

Еще одна причина, по которой кирпичные дымоходы укладываются лучше, чем другие, заключается в том, что их просто построить без помощи профессионалов или даже специальных навыков. Вы можете легко следовать онлайн-руководству о том, как вам следует это делать. На самом деле, если вы ищете постоянное и долговечное решение, кирпич — это определенно то, что вам нужно.

Бетон или дерево могут показаться хорошими альтернативами, но они не прослужат так долго, как кирпичная кладка. Не говоря уже о том, что ремонт повреждений деревянного или бетонного дымохода может быть довольно дорогим. Кирпич, однако, является очень прочным материалом, который может прослужить много лет при минимальном уходе.

Итак, если вы ищете доступное и долговечное решение проблемы с дымоходом, то кирпич — это то, что вам нужно!

Кирпичные дымоходы не просто функциональны; они также добавляют красоту и ценность вашему дому. Так что, если вы хотите повысить привлекательность своего дома, кирпичная дымоходная труба — это, безусловно, то, что вам нужно!

Они не только прочны и долговечны, но также бывают разных форм и размеров, которые подойдут для любого дома. Вы также можете выбрать один из множества цветов, чтобы он идеально подходил к внешнему виду вашего дома. Кроме того, дымоходы обычно изготавливаются из кирпича с блестящей поверхностью, что делает их очень привлекательными.

Они также бывают разных размеров, так что вы можете выбрать тот, который зависит от размера вашего дома. Стек определенно будет виден снаружи вашего дома, поэтому важно убедиться, что вы получите тот, который хорошо выглядит и соответствует стилю вашего дома.

Если вы все еще не уверены, подходит ли вам дымоход из кирпича, читайте дальше, чтобы узнать больше о преимуществах использования этого материала!

Как спланировать свой стек?

Планирование дымохода — первый шаг в строительстве кирпичного дымохода.

• Схемы кирпичной дымовой трубы. В каждый комплект включены подробные планы и чертежи всех деталей, необходимых для строительства. Мы также добавили несколько советов, которые мы узнали за эти годы, чтобы вам было легко планировать и формировать свой стек.
• Важно, чтобы основание дымохода было ровным в обоих направлениях, поэтому не торопитесь, чтобы сделать все правильно. Основание также должно быть достаточно прочным, чтобы выдержать вес штабеля и всего, что вы можете на нем повесить (например, кастрюли, сковороды, кормушки и т. д.).
• Ширина фундамента должна быть не менее чем на два кирпича шире самой стопки. Это даст вам место для раствора верхнего ряда кирпичей и обеспечит ровную поверхность, на которой будет располагаться дымоход.
• Высота стопки зависит от вас, но мы рекомендуем, чтобы она не превышала ширину основания более чем в два раза.
• Дымоход должен иметь высоту не менее трех кирпичей, чтобы в нем оставался достаточный просвет для любых птиц или животных, а также чтобы обеспечивалась достаточная тяга. По нашему опыту, если вы строите стопку выше четырех кирпичей, это в конечном итоге вызовет проблемы из-за слишком хорошей прорисовки.
• Убедитесь, что длина фундамента соответствует количеству кирпичей в стопке. Используя палку, отмерьте с одного конца и отметьте, где вы хотите, чтобы она располагалась после завершения (это будет полезно при планировании количества рядов кирпичей для заказа). Лучше, чтобы это измерение не было точным, потому что желательны некоторые отклонения.

Теперь, когда у вас есть основы, пришло время заказать кубики и приступить к работе!

Как построить основу стека?

Кирпичная дымовая труба — очень эффективный и привлекательный способ вентиляции котла. Самостоятельное строительство может сэкономить вам сотни фунтов по сравнению с тем, чтобы кто-то сделал это за вас, но есть некоторые подводные камни, о которых начинающий строитель должен знать, прежде чем запускать свой мини-бизнес-проект. Хорошо сложенный стек прослужит много десятилетий; плохо сконструированный может упасть в бурю. Это руководство проведет вас через все шаги, необходимые для создания надежного и надежного стека, используя только некоторые основные инструменты и материалы, которые можно купить в любом хозяйственном магазине.

Первый шаг — разметить место, где будет стоять стопка. Основание должно быть квадратным или прямоугольным, а высота стопки будет определять размер основания. Для типичного стека высотой шесть футов основание должно быть около трех квадратных футов. Выкопайте отверстие в центре основания, достаточно большое, чтобы вместить дымоход.

Следующим шагом является создание основания для штабеля. Это бетонная кольцевая балка, которая будет находиться внутри ямы, выкопанной на первом этапе. Глубина балки должна быть примерно на шесть дюймов ниже уровня земли, а ее ширина должна быть немного шире, примерно от восьми до двенадцати дюймов в ширину.

Следующим заданием будет укладка ряда или рядов кирпичей поверх фундаментных балок. Всегда следите за тем, чтобы кирпичи укладывались с небольшим выступом за края фундаментных балок, иначе они не будут водонепроницаемыми.

После того, как вы закончили класть кирпичи вокруг верхней части балки, пришло время установить для них опору, добавив пару рядов с каждой стороны. Эта дополнительная сила позволяет вам строить больше полей сверху.

После того, как будет построено еще несколько рядов, вы можете начать укладку кирпичей вертикально, чтобы сформировать саму дымовую трубу. Первый ряд следует обрезать так, чтобы он был немного короче, чем те, что выше и ниже него, так как это позволит использовать лучший ключ для наведения на более позднем этапе строительства. Вертикальные кирпичи также укладываются снизу вверх в стопку, но они остаются нескрепленными до тех пор, пока вы не закончите укладку кирпичей в их вертикальном положении.

После того, как вся вертикальная кирпичная кладка будет уложена и соединена раствором, настало время установить под ними еще несколько опорных балок – это предотвратит расползание кирпичей в стороны из-за сильного ветра или подвижного грунта.

Завершающим этапом строительства является завершение расшивки между кирпичами, а также добавление крыши или цоколя к вершине штабеля. Это защитит его от дождя и снега, а также поможет уберечь дымоход от птиц и других вредителей.

Постройте корпус дымохода из глиняного раствора и кирпичей

Если вы собираетесь построить дымоход из кирпича, то первым шагом будет его кладка из кирпичей и глиняного раствора. Вам нужна прочная основа для вашего стека. При строительстве привязывайте его через каждые три фута или около того стальным стержнем, а не штабелируйте прямо поверх другого, который может быть очень неустойчивым, особенно когда вы поднимаетесь высоко над землей.

Чаша может быть изготовлена ​​из глиняного кирпича или шамотных блоков, но последние служат дольше и более прочны для этой цели. В любом случае дешевле купить их готовыми, чем вырезать их из глиняного кирпича, поэтому я рекомендую вам сделать это, если это возможно. Если нет, то просто используйте то, что есть под рукой, главное, чтобы внешняя поверхность чаши была гладкой и твердой.

Внутренний диаметр вашей стопки будет около 12 дюймов в поперечнике, но он может варьироваться в зависимости от размера глиняных кирпичей, из которых вы строите. Например, если вы делаете кирпичный дымоход высотой более 20 футов, я бы рекомендовал использовать шамотные блоки шириной 18 дюймов.

Начните с укладки ряда кирпичей по краю чаши, оставляя зазор в один дюйм между кирпичами и краем чаши. Это будет заполнено раствором позже. Затем уложите второй ряд кирпичей внутри первого, следя за тем, чтобы каждый кирпич располагался в шахматном порядке так, чтобы он перекрывал половину кирпича, находящегося ниже.

Продолжайте строить таким образом ряды кирпичей, убедившись, что каждый из них плотно уложен и выровнен, пока не достигнете желаемой высоты. Если вы используете шамотные блоки, убедитесь, что швы раствора заполнены огнеупорным цементом хорошего качества, чтобы предотвратить их растрескивание.

Когда вы закончите сборку стека, дайте ему высохнуть в течение нескольких дней перед использованием. Если вы спешите, вы можете использовать паяльную лампу, чтобы нагреть раствор и сразу же затвердеть, но это не рекомендуется, так как это может повредить кирпичи.

Как только ваш дымоход полностью высохнет, зажгите огонь наверху и наслаждайтесь наблюдением за пламенем, танцующим вверх по дымоходу.

Добавление декоративных элементов для создания стиля, таких как квоины или кронштейны

• Добавление декоративных элементов для создания стиля, например квоинов или выступов, представляющих собой декоративные опорные блоки, размещаемые в углу стены.
• Используйте декоративные элементы, чтобы построить дымоход в стиле вашего дома.
• Quoins могут быть изготовлены из различных материалов, таких как камень, кирпич или бетон.
• Кронштейны также могут быть изготовлены из различных материалов, включая дерево, металл или даже пластик.
• Убедитесь, что выбранные вами декоративные элементы устойчивы к атмосферным воздействиям и не изнашиваются со временем.
• Если вам неудобно делать декоративные элементы своими руками, есть ряд компаний, которые продают готовые планки и кронштейны.
• Однако, если вы решите использовать готовые планки или кронштейны, обязательно выберите те, которые будут соответствовать стилю вашего дома.

Важность дымоходов и вентиляционных систем в вашем доме

Исправный дымоход важен по ряду причин: он помогает сохранять тепло в доме зимой, предотвращает распространение огня и дыма, удаляет вредные газы из дом. Правильно установленная и обслуживаемая система вентиляции также может улучшить качество воздуха в помещении, помогая уменьшить количество аллергенов и триггеров астмы.

Если вы думаете об установке нового дымохода или системы вентиляции в вашем доме, важно правильно выбрать подрядчика. Квалифицированный специалист сможет помочь вам выбрать лучшую систему для ваших нужд и обеспечить ее правильную установку.

Для получения дополнительной информации о правильной установке и обслуживании дымохода посетите наш веб-сайт или позвоните нам.

• Дымоходы и вентиляционные системы обеспечивают безопасность вашего дома.
• Правильно установленная и обслуживаемая система вентиляции может улучшить качество воздуха в помещении.

Агентство по охране окружающей среды (EPA)

EPA рекомендует облицовывать все каменные дымоходы. Футеровка защитит дымоход от тепла и агрессивных побочных продуктов сгорания. Также хорошей идеей будет установить вкладыш, если ваш дымоход был построен до 19 года.78, когда EPA начало регулировать загрязнение воздуха от дровяных печей.

Облицовка дымохода из нержавеющей стали защитит ваш дымоход от тепла и коррозионных побочных продуктов сгорания. Также рекомендуется установить вкладыш, если ваш каменный дымоход был построен до 1978 года, когда Агентство по охране окружающей среды начало регулировать загрязнение воздуха от дровяных печей.

Если вы строите уличный камин или яму для костра, имейте в виду, что эти устройства не предназначены для вентиляции устройств с прямым отводом воздуха, таких как масляные или газовые горелки.

Если вы строите открытый камин или яму для костра, имейте в виду, что эти устройства предназначены только для вентилируемых приборов, таких как печи и топки.

Советы по безопасности

При строительстве любого типа дымохода важно соблюдать меры предосторожности. Вот несколько советов, о которых следует помнить:

• Убедитесь, что земля под дымоходом ровная и прочная.
• Не стройте дымоход слишком близко к дому или другим строениям. Рекомендуемое расстояние не менее трех футов.
• Наденьте на дымоход заглушку для защиты от животных и мусора.
• Всегда сверяйтесь с местными строительными нормами, прежде чем начинать строительство каменной кладки любого типа.
• Всегда держите поблизости огнетушители.
• Прежде чем разводить огонь, убедитесь, что дымоход чист.
• Никогда не оставляйте огонь без присмотра.
• Строительство кирпичной дымовой трубы может быть интересным и полезным проектом, но важно серьезно относиться к мерам предосторожности. Следуя этим советам, вы можете быть уверены, что ваш дымоход безопасен и будет функционировать должным образом.

Часто задаваемые вопросы

С чего лучше всего начать строительство дымохода из кирпича?

Первым шагом в строительстве любой кирпичной дымовой трубы является создание фундамента. Это можно сделать, создав прочный деревянный каркас или используя бетонные блоки. Когда фундамент готов, можно приступать к укладке кирпичей. Убедитесь, что каждый слой кирпичей удерживается раствором. По окончании укладки оставьте дымоход нетронутым как минимум на три недели, чтобы раствор успел застыть должным образом. В течение этого периода ожидания важно не жечь огонь внутри камина или поверх кирпичной дымовой трубы, так как это может привести к трещинам и другим проблемам со структурой.

Какой раствор следует использовать для кирпичной дымовой трубы?

Для достижения наилучших результатов используйте растворную смесь на основе извести при строительстве дымохода из кирпича. Это поможет защитить кирпичи от атмосферных воздействий и эрозии. Следите за тем, чтобы раствор наносился толстым слоем и чтобы каждый слой кирпича был покрыт раствором.

Где купить необходимые инструменты и материалы для строительства кирпичной дымовой трубы?

В большинстве магазинов товаров для дома есть все необходимое, включая кирпичи, цементную смесь, растворную смесь на основе извести, наждачную бумагу и электроинструменты. Также можно заказать все онлайн, если вы предпочитаете.

Какие электроинструменты необходимы для строительства кирпичной дымовой трубы?

Вам понадобится несколько типов электроинструментов, в том числе миксер и дрель для смешивания раствора. Для резки кирпичей вам понадобится угловая шлифовальная машина с алмазными дисками, а также мокрая пила, если у вас ее еще нет. Вы можете найти более подробную информацию об инструментах, необходимых для строительства дымохода из кирпича, в Интернете.

Нужно ли мне нанимать профессионала, если я хочу построить дымоход из кирпича?

В большинстве случаев вам не нужно нанимать профессионального каменщика или строителя, если вы строго соблюдаете меры предосторожности и инструкции. Однако, если вы впервые строите дымоход из кирпича, лучше доверить эту работу опытному человеку. Одним из преимуществ найма профессионалов является то, что они часто могут создать вашу структуру гораздо быстрее, чем если бы вы делали это в одиночку.

Нужно ли разрешение на строительство кирпичной дымовой трубы?

Обычно разрешение на планирование требуется только в некоторых конкретных ситуациях. Например, если вы живете в заповедной зоне или ваш дом примыкает к чужой собственности. Вы можете узнать наверняка, поговорив с местным советом и спросив о любых соответствующих правилах и ограничениях на строительство кирпичных дымовых труб.

Сколько времени нужно, чтобы построить дымоход из кирпича?

Время, необходимое для возведения дымохода из кирпича, зависит от нескольких факторов. К ним относятся размер вашей конструкции (чем она больше, тем больше времени это займет), насколько вы опытны в таких строительных проектах и ​​выполняете ли вы всю работу в одиночку.

Как сделать мой кирпичный дымоход водонепроницаемым?

Один из способов гидроизоляции вашего кирпичного дымохода — использовать герметик на швах раствора. Вы можете найти этот тип герметика в большинстве магазинов товаров для дома. Другой вариант — нанести слой краски или другого материала, защищающего от атмосферных воздействий, на сами кирпичи. Убедитесь, что вы тщательно следуете инструкциям производителя при нанесении любого типа герметика или покрытия.

Заключение

Качественно построенная кирпичная дымовая труба прослужит много лет при минимальном уходе. Выполняя шаги, описанные в этом руководстве, вы можете быть уверены, что ваш дымоход будет прочным и безопасным. Есть вопросы? Оставьте комментарий ниже!

Строительство нового дымохода — облицовка и изоляция дымохода

Дымоход, возможно, является наиболее важным компонентом дровяного прибора. Независимо от того, добавляете ли вы новый каменный дымоход к вашему дому или устанавливаете дымоход для камина, построенного на заводе, важны некоторые детали, в отношении безопасности, правильной эксплуатации и строительства. Ниже приведена необходимая информация для правильного добавления дымохода в ваш дом.

Размещение кирпичной трубы

Выбор идеального места для вашего камина и дымохода должен включать в себя нечто большее, чем дизайн дома. Для дымохода, оптимально функционирующего в холодном климате, лучше не располагать дымоход вдоль внешней стены. Экстремальная зимняя погода может создать столб холодного воздуха в дымоходе, из-за которого будет трудно разжечь огонь. Если дымоход встроен в структуру вашего дома, ваш дымоход всегда будет более готов обеспечить согревающий огонь, независимо от того, насколько мороз снаружи.

Высота дымохода

Какой бы тип дымохода у вас ни был, он должен быть на 2 фута выше, чем что-либо в пределах 10 фт по горизонтали от его вершины. Он также должен быть как минимум на 3 фута выше точки, в которой дымоход соединяется с крышей. Высота дымохода важна для обеспечения надлежащей тяги, которая выводит дымовые газы наружу через дымоход. Это также вопрос безопасности, чтобы помочь устранить опасность возгорания.

Опора дымохода

Каменный дымоход обычно является самой тяжелой частью дома. Под дымоходом, ниже или на уровне фундамента дома должен быть надлежащий бетонный фундамент толщиной от 8 до 12 дюймов. Он должен выступать не менее чем на 6 дюймов за края дымохода по всему периметру. К каминам и печам заводского изготовления не предъявляются особые требования в отношении фундаментной поддержки.

Толщина стенки дымохода

Стены каменного дымохода должны иметь толщину не менее 4 дюймов, не включая дымоход. На внешней части дымохода стены должны быть толщиной не менее 8 дюймов, чтобы обеспечить необходимую защиту от внешних элементов.

Облицовка дымохода

Обшивка дымохода должна иметь размеры и высоту, соответствующие высоте дымохода и отверстию камина. Подробности можно узнать в Ассоциации кирпичной промышленности.

При присоединении дымохода к устройству заводского изготовления через дымоход необходимо следовать инструкциям производителя. Если дымоход неподходящего размера, устройство не сможет работать должным образом. Дымоход защищает горючие части дома от воздействия экстремальных температур.

В дополнение к надлежащей футеровке дымоходов каменные дымоходы должны находиться на расстоянии не менее 2 дюймов от любых горючих материалов со всех сторон.

Изоляция

Если вы используете камин или дровяную печь в качестве дополнительного источника тепла, а не только в качестве декоративного элемента, необходимо использовать изоляцию внутри или вокруг дымохода.

Правила безопасности

Дымоходы должны быть построены в соответствии со строительными нормами безопасности.
