Как сделать дымоход в частном доме

Дымоход в частном доме чаще всего строится невидимым для глаз. Это можно осуществить ещё на этапе планирования строительства дома. Если в доме присутствует несколько дымоходов, то они объединяются в одно или два устройства.

Устройство стального дымохода в частном доме Вернуться к оглавлению

Содержание материала

Виды дымоходных конструкций

Конструкция дымохода зависит от функциональных особенностей устройств, для которых они предназначены. От их расположения и мощности зависит сложность и конфигурация дымохода.

Типы дымоходов:

  • вентиляционные,
  • газоотводные,
  • дымовые.

Вентиляционные системы

Основной функцией вентиляционных труб является то, что они помогают из помещения выводить загрязнённые воздушные массы.

Оригинально выполненный кирпичный вентиляционный дымоход

Вентиляционные каналы в обязательном порядке должны быть в тех местах, где меньше всего проветривается помещение.

Особенно важно размещать такие трубы в кухонной зоне, ванной комнате, туалете.

Газоотводные системы

Газоотводные дымоходные трубы применяются в том случае, если в доме используется газовая система отопления. Они выводят продукты горения за пределы помещения, и, таким образом, обеспечивают безопасность использования системы обогрева. Трубы должны быть способны выдерживать разнообразные воздействия вредных веществ. Как только продукты горения поступают в дымоходную трубу, то сразу вступают в реакцию с влагой, которая уже есть в трубе. В результате этого осуществляется процесс окисления, который и может вызвать разрушение или внутреннюю деформацию трубы. Также такой дымоход способствует увеличению тяги.

Схема устройства и конструкция газоотводной трубы дымохода

Дымовые трубы

Дымовые трубы применяются в случае установки в доме отопительного оборудования, которое работает на твёрдом топливе – это могут быть печи или камины. В доме их больше всего, именно по этой причине довольно часто их объединяют в одну или несколько.

схема устройства и конструкция кирпичной  дымовой трубыВернуться к оглавлению

Трубы дымохода

Устройство дымохода довольно простое, оно подразумевает использования для этого специальных труб, через которые и осуществляется вывод загрязнённого воздуха или продуктов горения за пределы помещения.

Трубы бывают:

  • кирпичные,
  • металлические,
  • керамические,
  • полимерные.

Отличительные черты кирпичного дымохода

Несмотря на то, что на сегодняшний день очень большое количество материалов, которые могут быть использованы для сооружения дымохода, всё равно на протяжении многих лет большой популярностью пользуются кирпичные дымоходы.

Кирпичный дымоход

Такой тип дымохода имеет свои преимущества. Его нельзя внутри штукатурить, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка кирпичного дымохода должна иметь шов в 1 см. Если внутри помещения рекомендуется использовать цементно-известковый или известковый раствор, то в верхней части строения уже можно использовать для кладки обычную бетонную смесь.

Совет. Для того чтобы в доме использовать кирпичный дымоход, необходимо делать более мощный фундамент строения – кирпич добавит лишнюю нагрузку на стены строения и на его основание.

Кроме преимуществ есть ещё определённый ряд недостатков конструкции. Кирпич из-за своей шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро засоряется сажей.

Так как через кирпичный дымоход выходят продукты горения, образуется кислородный конденсат, от чего кирпичная труба подвержена разрушению. Бывает такое, что кусок кирпича откалывается и падает в трубу. Всё это в значительной степени может сузить канал дымохода и затруднит выход воздушных масс.

Чтобы обеспечить длительный срок эксплуатации кирпичного дымохода, внутрь рекомендуется вставить асбоцементную трубу. Промежуток между кирпичом и трубой заливается бетонным раствором.

Пример использования асбоцементной трубы

Керамические конструкции

Керамические трубы представляют собой готовые конструкции для сооружения дымохода.

Они продаются модульной конструкцией. Её внутренняя труба из кислотоустойчивой, жаропрочной и долговечной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и имеют очень гладкую поверхность. Благодаря этому на ней не собирается сажа, которая образуется в результате прохождения загрязнённых воздушных масс, образовавшихся в процессе горения.

Устройство керамической трубы для дымохода

Как и кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Металлические дымоходы

Что касается металлических труб для сооружения дымохода, то они благодаря лёгкости в последнее время стали пользоваться большой популярностью. Также они имеют гладкую поверхность, что исключает накопление сажи. Соответственно, воздух будет проходить гораздо лучше.

Качественная теплоизоляция выполняется довольно просто. Для этого используется базальтовая вата, которая прокладывается внутри трубы. Только необходимо будет правильно определиться с толщиной материала, так как большая толщина может полностью или частично перекрыть трубу и воздушным массам будут выходить очень затруднительно.

Устройство металлической трубы дымохода

Как правило, металлические дымоходы изготавливаются из нержавеющей стали, которая очень устойчива ко всем климатическим, погодным и другим воздействиям.

Современными трубами для дымохода являются полимерные конструкции. Сама по себе труба очень мягкая и имеет довольно небольшой вес. Дымоход будет отличаться своей практичностью и долговечностью. Монтаж трубы можно осуществить самостоятельно, и справится с этим любой новичок.

Современный полимерный дымоход

Чаще всего используются полимерные трубы в том случае, если в доме есть система газового отопления (котлы или колонки). Такие трубы могут быть только вставленными в дымоход, который выложен из кирпича.

Виды дымоходов

На сегодняшний день есть два типа дымоходных конструкций: конструкция, расположенная внутри строения и дымоход снаружи дома.

Они отличаются не только материалами, из которых могут сооружаться, но и размерами и типами.

Чертежи и конструкция внутреннего и внешнего дымохода в частном жилом доме

Обычно, для того чтобы построить дымоход внутри дома, используется кирпич или керамические трубы. На улице рациональнее использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвергаются воздействию влаги.

Дымоход внутри дома также можно сделать двумя способами, подробнее об этом – на видео

Дымоход может быть использован как в кирпичном, так и в деревянном строении. Только дымоход в деревянном доме должен быть правильно сооружен, так как дерево очень быстро обугливается. Есть специальная технология строительства дымохода в деревянном строении. Вернуться к оглавлению

Строительство дымохода в деревянном доме

Чаще всего, в деревянном доме встречается несколько дымоходов. Но количество таких конструкций в большей степени зависит от количества используемого в доме оборудования. В доме обязательно должна быть система отопления с отдельным дымоходом и может быть камин, который также имеет отдельную дымоходную трубу.

Все дымоходные сооружения в доме должны быть выведены на крыше строения и выполнены с соблюдением всех норм и стандартов.

Дымоход в деревянном доме

Для того чтобы правильно соорудить дымоход в деревянном доме, необходимо составить проектную документацию и обратиться к специалистам в этой области, которые могут правильно составить проект дымохода.

От правильно выстроенного дымохода зависит безопасность жизнедеятельности всех проживающих в доме, также само оборудование будет более качественно работать. Последнее касается котлов газового отопления и труб для каминов.

Дымоход в деревянном доме должен быть только в вертикальном положении. Конечно, есть и исключение из правил. Можно строить его с отклонением, которое от вертикального положения составляет не более 30 градусов.

Если же требуется вывести трубы наружу, и для этого никак не обойтись без переноса дымоходной трубы, то размер такого переноса может быть не более 100 см.

Варианты постройки дымохода в деревянном доме из бруса

Что касается выноса дымохода на крыше строения, то он в значительной степени будет зависеть от типа кровли и вида самой крыши.

Совет. При строительстве дымохода на крыше стоит учесть направленность ветра, который наиболее часто встречается в этом регионе. Это необходимо из-за того, что если труба дымохода будет соединена с котлом для отопления, то ветровые массы могут попадать в трубу, и тем самым вызывать прерывное горение топливного вещества.

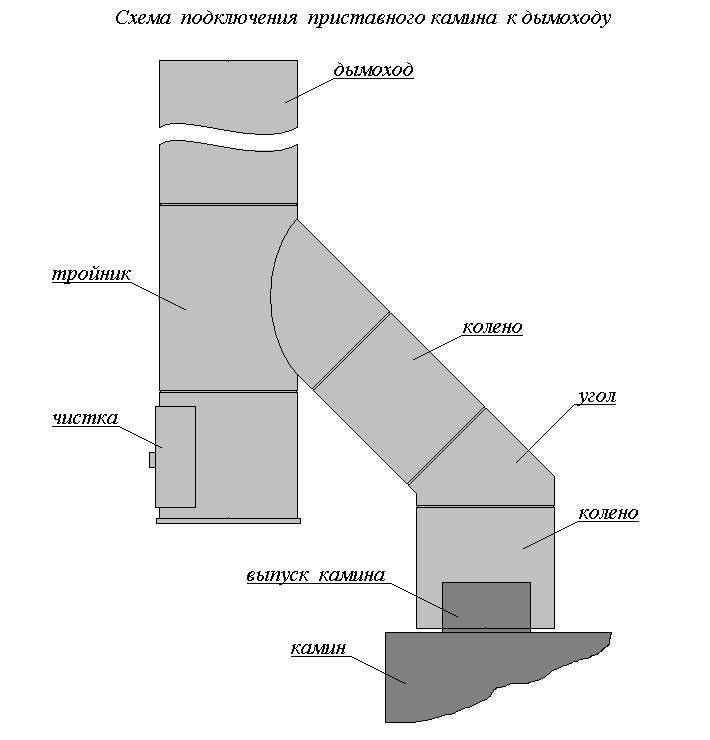

Если в деревянном доме есть камин, то труба для отвода дыма должна быть сооружена качественно. Это позволит не попадать дыму внутрь помещения, и дать ему возможность выходить наружу.

В последнее время дымоход для камина в деревянном доме представляет собой довольно сложную конструкцию, в которой используется технология «труба в трубе».

Сама дымоходная труба состоит из трёх составных частей:

  • труб из нержавеющей стали;
  • слоя теплоизоляционного материала;
  • стальной трубы.

Изначально труба из нержавеющей стали обматывается теплоизоляционным материалом, который на ней может быть закреплён при помощи проволоки или любого другого материала. После этого готовая конструкция вставляется в металлическую трубу, которая будет иметь больший диаметр, чем внутренняя.

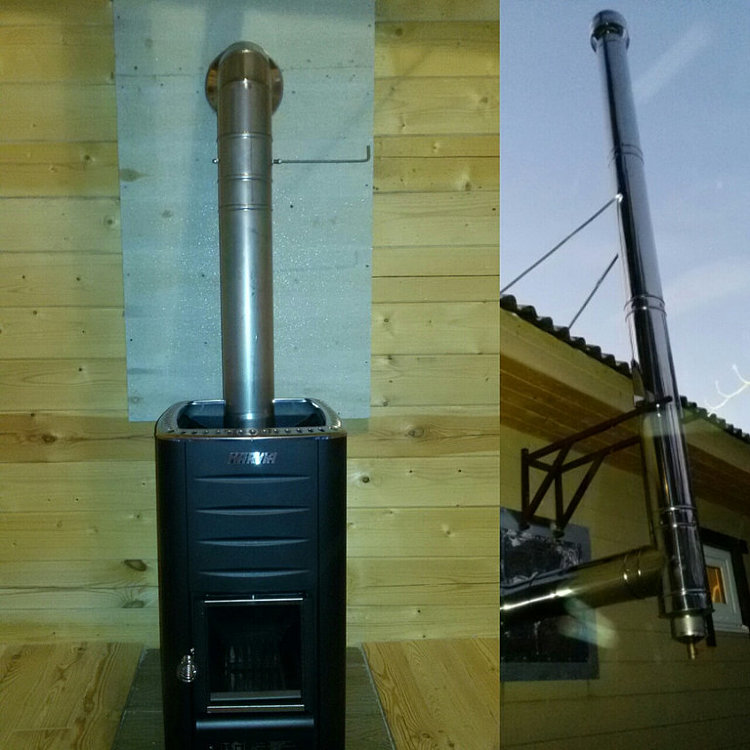

Способы устройства труб для дымохода в деревянном доме

Кроме такого способа сооружения дымохода есть ещё один способ, для этого используется пластиковый чулок. Основным его преимуществом будет то, что он очень быстро нагревается и быстро остывает. Также его можно использовать тогда, когда необходимо сделать довольно большое количество дымоходных переходов.

Самое сложное – это провести конструкцию через стену, так как дымоход в стене дома из древесины может очень пагубно сказаться на состоянии строительного материала. В большинстве случаев ту часть стены рекомендуется заменить на пенобетон или кирпич. Эти материалы не подвергаются воздействиям высоких температур и не горят. Таким образом, будет обеспечена безопасность всего строения.

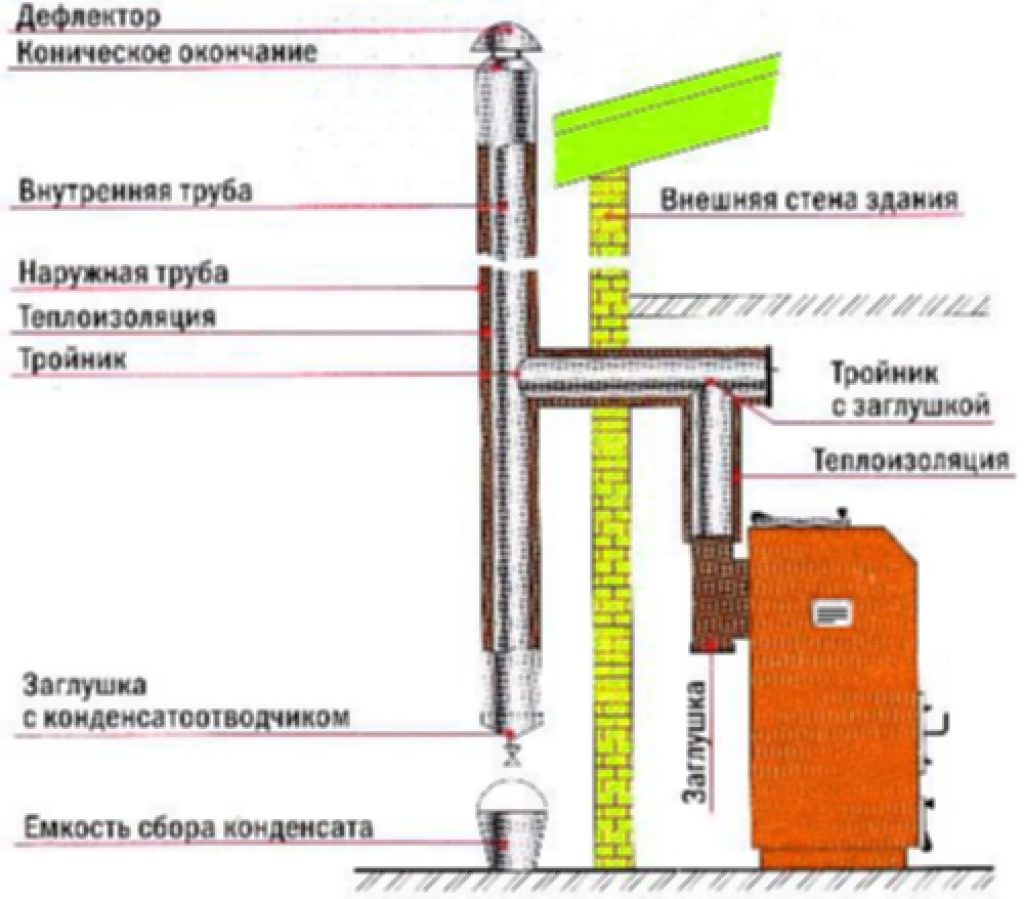

Чертёж и схема вывода дымохода через несущую стену деревянной конструкции

Если же дымоход нужен в качестве газоотвода, и будет использоваться в случае включения отопительной газовой системы, то можно сделать конструкцию, которая выходит наружу через стену. Для организации такого дымохода используются металлические трубы.

В таком случае есть возможность также использовать технологию гильзования («труба в трубе»). Где первая внутренняя труба будет помещена в слой теплоизоляционного материала и только потом – в основную трубу дымохода.

Металлические трубы очень лёгкие не только по весу, но и в установке.

Для этого используются:

  • специальные металлические крепления;
  • саморезы по металлу;
  • шуруповёрт.

Крепления для  трубы на деревянном строении представляют собой металлические пластины, которые имеют изогнутую форму, соответствующую диаметру дымоходной трубы.

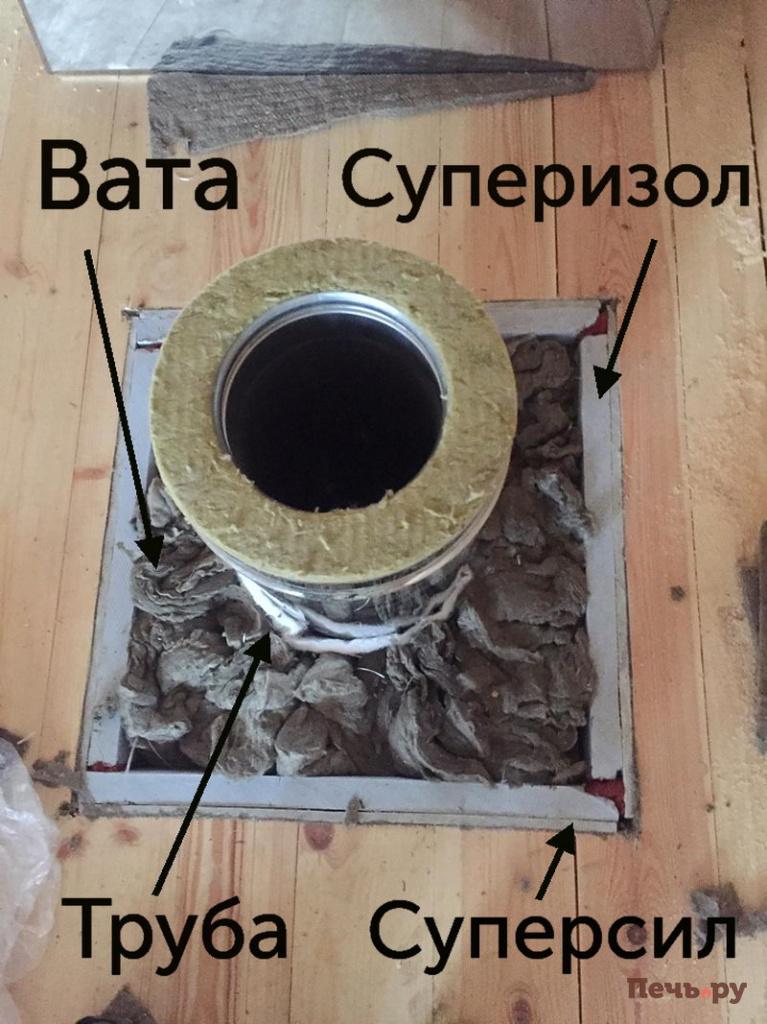

Очень часто для того, чтобы провести дымоход в стене деревянного строения используется асбестовая труба, которая будет находиться в специальном коробе из кирпича или другого похожего материала.

Совет. Для того чтобы была возможность провести дымоход внутри стены деревянного дома, необходимо обеспечить их достаточную толщину.

Если такой возможности нет, то стоит соблюдать установленные правила безопасности, где труба должна быть на расстоянии от самого материала не менее 25 см. Такие действия обеспечат безопасность древесины, и она не будет возгораться или обугливаться в результате использования конструкции.

Вернуться к оглавлению

Дымоходы в кирпичных строениях

В обычном кирпичном строении также применяется технология сооружения наружных дымоходов. Они очень часто встречают в тех домах, которые имеют газовое отопления, и в качестве батарей используется колонки или специальные конвекторы. Тогда в стене дома делается отверстие. В него вставляется, как правило, полимерная труба. Между стеной и самой трубой должен быть определённый промежуток, который заполняется бетонным раствором, или используется технология «труба в трубе».

Простой наружный дымоход в кирпичном доме

Для камина правильный дымоход в частном доме из кирпича или любого другого строительного материала возводится вместе со стеной строения.

Выглядит это следующим образом. Есть основная стена, к ней пристраивается камин, а сверху него короб дымохода, который будет выходить прямо на крышу дома. Если дом каменный, то какие-либо изоляционные материалы можно и не использовать.



Но если строение деревянное, то камин и труба дымохода от него должны быть раздельными, чтобы обеспечить безопасность строительного материала (древесины).

Совет.  В дымоходе для камина обязательно должна быть заслонка. Она регулирует подачу воздуха в камин и способствует нормальному процессу горения.

Необходимо учесть, что дымоходная труба должна быть защищена от попадания в неё дождя или снега. Для этого на крыше устанавливается специальная защита в виде козырька. Он должен иметь высоту не более 50 см. В противном случае есть возможность неэффективного использования дымохода, так как в него будет попадать любой порыв ветра.

Есть несколько способов очистки такой конструкции, которые необходимо осуществлять каждый год. Только так можно содержать дымоход в надлежащем состоянии. Для этого используется два метода: механический и химический.

При механическом методе применяются металлические щётки с очень жёсткой щетиной. При химическом методе – разнообразные средства, которые представляют собой полено-трубочист, его необходимо сжечь в печи, камине или другой конструкции.

Перед тем как сделать дымоход в доме, нужно чётко определиться, для каких именно целей он будет служить.
Не в последнюю очередь выбирается материал для сооружения дымохода. Если в кирпичном строении можно использовать любой вид дымоходной трубы, то в деревянном доме есть некоторые ограничения. Что касается количества дымоходов, то оно в значительной степени зависит от используемых в доме приборов или конструкций.


Чтобы дымоход в частном доме работал качественно, его необходимо правильно продумать изначально.

Как сделать дымоход для газовых котлов – требования – Кровля крыши для дома

Автор Кровельщик На чтение 11 мин. Просмотров 3 Обновлено

В процессе строительства собственного жилья стоит задуматься о большом количестве деталей, внимательно изучить нужную информацию, связанную с возведением постройки, исследовать рынок и ряд других факторов.

Дымоход является ключевой составляющей котельной, без его наличия невозможно представить отопительный котел, камин, газовую колонку.

Виды дымоходных систем

  • Из классического кирпича. Установку дымохода из кирпича, едва ли предложат специалисты, так как этот материал крайне устарел. Дымоход из кирпича характеризуется достаточной сложностью конструкции, он является дорогим по цене, а его установка займет большее количество времени. Помимо этого, по различным эксплуатационным характеристикам этот вид дымохода значительно уступает более современным конструкциям.
  • Из нержавеющей трубы. Вместо дымоходов из кирпича им на замену пришли стальные дымоходы, обладающие неоспоримом плюсом конструкции из стали – простотой установки, поскольку изготовители предусматривают весь комплект деталей дымохода, а заказчику всего лишь нужно верно собрать все составляющие. Данные трубы довольно долговечны и просты в монтаже. Сроки эксплуатации дымохода обычно составляют больше 10 лет. Изготовитель предоставляет большой ассортимент моделей. К плюсам стоит отнести достаточную устойчивость к механическому повреждению и влиянию от внешних факторов.
  • Коаксиальный дымоход. Их главным плюсом является отличный презентабельный внешний вид. Также технические характеристики обладают высокими показателями. Коаксиальные дымоходы имеют непохожую на другие дымоходные системы форму, внутри стенок отсутствует конденсат. Это крайне важно, в частности для отопительных систем, работающих на газовом топливе.
  • Керамическая конструкция. Современный дымоход из керамики впечатляют своими сроками эксплуатации, свыше 30 лет. Это можно объяснить тем, что керамика более устойчива к процессам коррозии и совершенно не подвергается воздействию внешних факторов агрессивной среды. Несомненно, простота и надежность, невысокая цена делают керамический дымоход наиболее желанным среди покупателей.

Дымоходы для газовых котлов: требования

Для выведения продуктов сгорания природного газа необходимо установить дымоход. Требования безопасности при строительстве вытяжной системы регулируются нормативными документами: СНиП 2. 04.05-91 и ДБН В.2.5-20-2001.

Их несоблюдение – это в первую очередь нарушение безопасности жизни и здоровья человека, поэтому контролирующие органы предъявляют строгие, но обоснованные требования:

Полное выведение отработанных газов

Первое и главное правило: залог безопасности в помещениях с газовым оборудованием – полное выведение отработанных газов. Тяга в системе дымоотведения должна быть постоянной и максимальной.  Для соблюдения именно этого правила и разработаны основные требования к системе дымоотведения.

Требования к помещениям, с конструкцией дымохода

В любых помещениях, где проходит дымоходная труба, должна работать система вентиляции. Нельзя проводить трубу через жилые помещения. Можно предусмотреть два варианта дымоотвода: внутренний (в помещении) либо наружный (выносной).

Констуктивные требования

  • Конструктивные размеры должны определяться с учетом параметров газового оборудования при помощи специальных расчетов. Площадь сечения трубы дымохода по всей ее длине должна быть не меньше площади сечения патрубка газового котла.
  • К одной системе дымоотвода возможно присоединение не более двух газовых котлов, при условии примыкания к ней на разных уровнях и на расстоянии не ближе полуметра друг от друга.
  • Толщина внутреннего слоя трубы дымохода должна составлять не менее 0,05 см.
  • Горизонтальная часть дымохода не должны быть более чем 300
  • В месте соединения газового агрегата с системой выведения продуктов сгорания участок трубы должен располагаться строго вертикально и быть длинной не менее 0,5м.
  • Далее по ходу системы возможно отклонение до30° либо до 1 м в длину.
  • Нормативные требования говорят о том, что идеальной системой дымоотведения является система без всевозможных изгибов и поворотов, но допускают отхождения. Их должно быть не более 3. В таких местах необходимо предусмотреть люки для ревизии дымохода.
  • Вне зависимости от того, внешней либо выносной является система дымоотвода, трубы необходимо четко располагать относительно помещения. Здесь необходимо учитывать горючесть поверхности стены. Если материал негорючий, то максимально допустимое расстояние от стены до трубы составляет 5 см, если же горючий – 25см.
  • Ровные участки трубы дымохода необходимо крепить к стене через каждые 150 см.
  • Стыки каждого участка дымохода обязательно крепятся друг другу металлическими хомутами.
  • В месте прохождения трубы через перекрытия, она должна быть цельной, без изгибов.
  • Относительно кровли здания дымоход должен быть выше как минимум на полметра.
  • На оголовок трубы газового отопления запрещено устанавливать грибки и дефлекторы.
  • Вся конструкция дымоотвода должна быть расположена в быстродоступном открытом месте для устранения неисправностей.

Герметичность

Для бесперебойной тяги необходимо обеспечить полную герметичность всей конструкции дымохода. Все элементы системы должны плотно прилегать друг к другу, все стыки и переходы должны быть тщательно обработаны с помощью специального термостойского герметика.

Организация сборника конденсата

Через трубу дымохода выводятся газы, а также туда попадают пары воды, которые конденсируют на стенки. Для сбора и удаления образовавшейся жидкости необходимо продумать и установить специальную конструкцию. Устраивать ее следует внизу трубы.

Требования к материалу стенок дымохода

От физических свойств самой стенки трубы дымохода зависит эффективность всей системы и ее безопасность.

При выборе материала конструкции необходимо учитывать следующие его параметры:

  • Устойчивость к огню: стенки дымохода должны быть негорючи.
  • Химическая активность. Конденсат, образующийся на стенках трубы, имеет в своем составе серную кислоту. Крайне важным условием эксплуатации дымохода является химическая инертность материала его стенок. А также устойчивость этого материала к коррозии.
  • Пористость. Нельзя использовать в конструкции дымохода материалы, имеющие пористую структуру.

Элементы дымохода

  • переходник, идущий от патрубка к дымоходу;
  • тройник с ревизией;
  • кронштейн и хомут стеновой;
  • отводы, применяемые на расстоянии до 2 м от начала дымохода;
  • проходной патрубок;
  • телескопические трубы;
  • особый наконечник конического типа.

Материалы для дымовой трубы

  • Керамический кирпич имел популярность в прошлом веке, использовался в целях монтажа дымовых труб в немногоэтажных строениях. Чтобы установить ствол дымохода из кирпича, используется особый керамический кирпич или обычный кирпич из глины пластического прессо­вания. К тому же, кирпич должен иметь высокие показатели морозоустой­чивости и обладать наименьшим количеством мергеля и сульфатов.
  • Лицевой и клинкерный кирпич используется для сооружения верхней части дымохода. Он покрывается раствором из гидрофобной пропитки.
  • Силикатный кирпич также используется в множестве случаев для сооружения верхней части дымохода. Силикатный кирпич предотвращает воздействие на дымоход погодных условий, применяя гидрофобизаторы.
  • Трубы для из нержавейки.

Что влияет на эффективность работы дымохода?

Учитывая насколько эффективно работает система утилизации продуктов горения можно сделать вывод о состоянии здоровья. Если не соблюдать требования по монтажу дымоходной системы, она может быть устроена с техническими ошибками и неправильно подсоединено оборудование для отопления. Это может привести к снижению уровня безопасности при эксплуатации самой отопительной системы.

Правила для эффективности и безопасности дымохода

Чтобы правильно обустроить дымоход существуют установленные правила, учитываемые в целях обеспечения необходимой безопасности в процессе работы системы. Стоит сказать, что от исполнения данных требований зависит состояние здоровья жильцов.

Эти правила следует исполнять неукоснительно, поскольку пренебрежение ими может привести к неприятным последствиям в газовом хозяйстве, а также чревато наложением штрафа.

Главные требования, которые предъявляются к дымоходу газового котла:

  • Хорошая тяга – показатель, насколько эффективно применяется тепловая энергия в процессе сгорания газа.
  • Технически правильно собранный конденсатосборник – тот, в котором не происходит накопление излишней влаги на стенках в дымоходе.
  • Запрещается монтаж на оголовок дымовой трубы дефлекторов, грибков и др. Указанные составляющие понижают эффективность утилизации продуктов горения, делают вероятным проникновение вглубь постройки угарного газа.
  • Правила к дымовой трубе необходимо тщательным образом изучить перед работами по монтажу. Основной акцент делается на отсутствии зазоров между деталями в стыках, все должно быть герметично. Это предотвратит проникновение газа вне пределов дымовой трубы.
  • Допустимо применять соединительные дымоотводящие трубы для более чем одного агрегата.

Что запрещено при установке дымохода:

  • Монтаж грибка или дефлектора на дымовой трубе, поскольку они вызывают торможение вывода продуктов горения, потому есть риск проникновения угара вглубь помещения.
  • Устанавливать больше 3 поворотов на дымоотводной трубе.
  • Проводить сам дымоход через какие-либо помещения без системы вентиляции.
  • Делать дымоходный канал из материалов пористого типа.

Что еще следует знать о дымоходах газовых котлов?

Выбор дымохода определяется его техническими характеристиками, дизайнерскими решениями, а также личными соображениями по поводу материала из которого должен быть сделан дымоход. Не следует использовать трубу из черной или оцинкованной стали, асбестоцементные трубы, нержавеющую сталь, неустойчивую к кислоте.

Не применяют кирпичные каналы без гильзы или рукава в качестве дымохода газового котла. Срок их использования будет крайне мал.

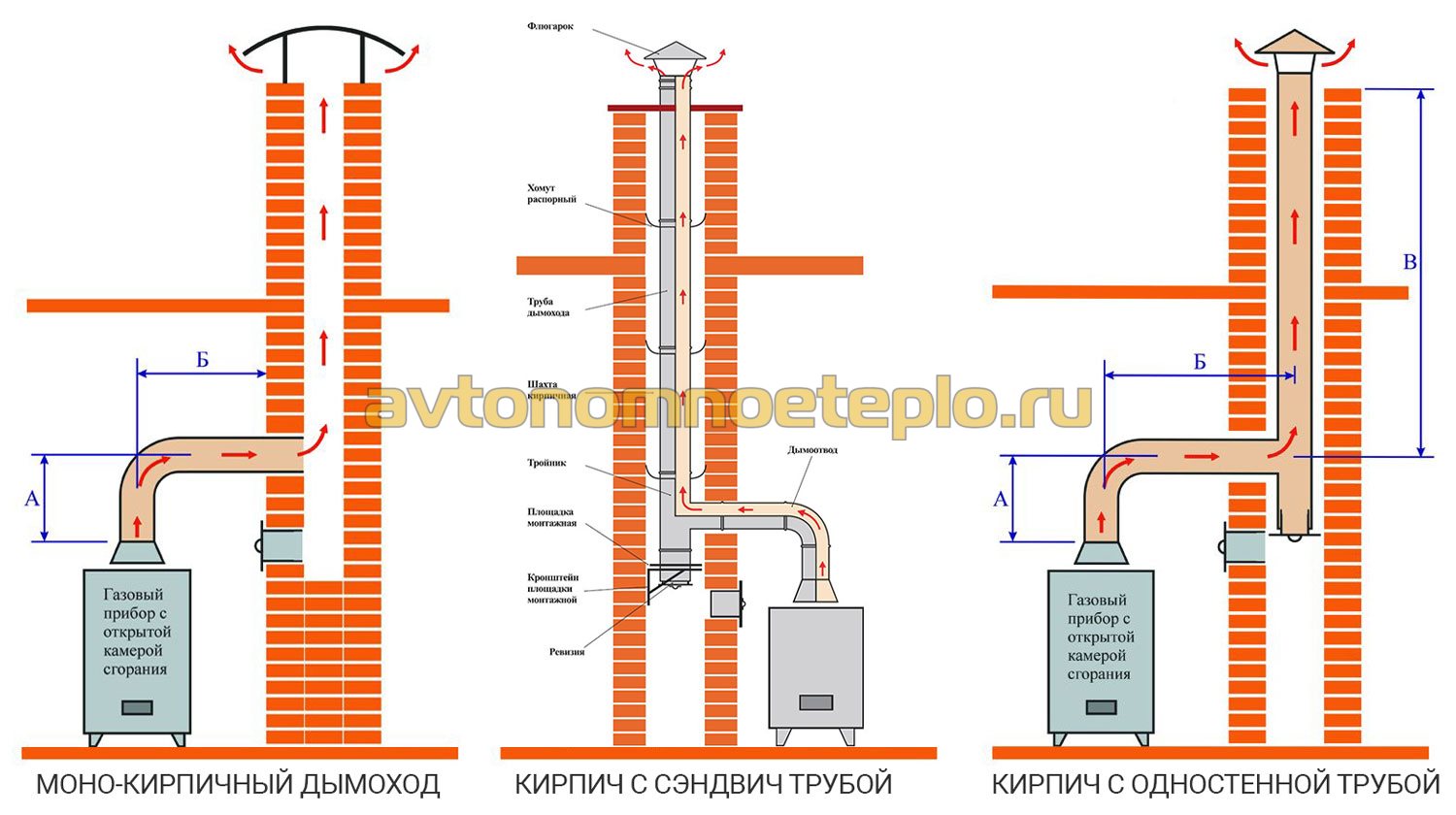

Устройство дымоходов для настенных газовых котлов

Двухконтурные трубы заслуженно считаются оптимальным материалом, использующимся для монтажа настенного газового котла. Здесь отсутствует какой-либо утеплитель между трубами, что благоприятствует выведению газа и поступлению воздуха в трубах.

Установка такой дымовой трубы является несложной. К трубе от котла присоединяется проходной патрубок и она выводится наружу. Дымоход должен находиться на расстоянии не меньше 2 м. Устройство дымохода можно наглядно рассмотреть на схеме выше.

Монтаж дымохода для газового котла

Установка дымохода осуществляется при соблюдении следующих правил:

  • Давление природного газа во время подачи должно составлять 0,003 Мпа.
  • Прокладка газового провода делается в помещении, где находятся тепловые агрегаты.
  • Отвод дымоходных газов должен производится согласно с правилами СНиП 2.04.05 – 91.
  • Возможна утилизация дымовых газов от теплогенераторов, оснащенных установкой принудительного выведения газа, через внешнюю стену здания.

В процессе выбора места для дымохода стоит учитывать:

  • установка в доме позволит материалу обладать наиболее приемлемыми условиями;
  • установка снаружи дома предусматривает наличие утеплителя, препятствующего замерзанию дымохода.

Внутренний дымоход

  • Если предусматривается отопление всех жилых помещений в доме, теплоизоляция не требуется. Утеплению подлежит только внешние элементы трубы.
  • Достаточно большой риск проникновения угара вглубь помещения. Велика вероятность возникновения пожароопасной ситуации.
  • Требуется большое количество разнообразных по конструкции элементов, что обуславливает сложность установки.
  • Трудности в процессе выполнения ремонта.

Наружный дымоход

  • Присутствует необходимость полноценного устройства теплоизоляции.
  • Достаточный уровень безопасности использования дымохода.
  • Составляющие части дымовой трубы однотипные, но сама установка значительно проще.
  • Ремонтные работы производятся без особого труда при возникновении каких-либо проблем.

Подбираем габаритные размеры дымохода

  • Предварительно нужно приобрести напольный или настенный газовый котел, после чего можно выбрать габариты дымохода для установки своими руками.
  • Форма сечения должна быть круглой. Альтернативой является прямоугольное. Рассчитывается полезная площадь таким образом: внутренний периметр умножается на длину дымохода. Следует помнить, что диаметр трубы должен быть не меньшего размера, чем у отводного патрубка.
  • Месторасположение по отношению к коньку дома определяет высоту дымохода .

Вариации с длиной дымохода

Рассчитав все параметры дымохода возможно, что сама площадь окажется меньше по отношению к внутренней площади самого котла.

В случае замены диаметра трубы на больший, может получиться лишняя площадь дымохода и, следовательно, большой перерасход материалов. В данной ситуации разумным выходом станет увеличение длины, применив меньший диаметр трубы.

Сделав все необходимые расчеты габаритных размеров дымоходной трубы и приобретя нужные строительные материалы можно начинать установку.

Как правильно сделать дымоход для котла?

Монтаж дымохода является крайне трудоемким процессом.

Основные принципы монтажа:

  • Следует верно сложить все части трубы, согласно с требованиями.
  • Требуется установить специальные проходные элементы в постройке, где проходит дымоход.
  • Поверхности должны быть заизолированы.

Как правильно соорудить дымоход для газового котла вне дома?

  • Проходной элемент присоединяется к патрубку, который отходит от газового котла, проходящий через стену. До того как вырезать нишу в стене нужно сделать правильную разметку.
  • Когда ниша будет готова, дымовую трубу нужно вывести наружу. Труба и ниша тщательно изолируются.
  • Закрепляется тройник с ревизией, после чего одевается заглушка.
  • Наращивается труба методом присоединения звеньев, крепится при помощи кронштейнов к стене.
  • Присоединяется конусовидный наконечник предварительно расчитав высоту дымовой трубы.
  • Стыки усиливаются хомутами.
  • Труба окрашивается краской, обладающая высокой термостойкостью и защищающая от коррозии.

Устройство дымоходов для котлов в доме

Подготовительные работы:

  • Делается разметка для отверстий в дымоходе на перекрытиях и крыши.
  • Тщательно проверяется нанесенная разметка с размером проходного патрубка. Затем вырезается необходимая ниша для трубы.

Установка трубы:

  • Патрубок соединяется с переходным адаптером.
  • Наращивается труба, при надобности используются “колени”.
  • При прохождении перекрытий применяется особый патрубок.
  • Дымоход закрепляется стенными хомутами и кронштейнами.
  • Завершается конструкция установкой наконечника, в форме конуса, защищающего дымовую трубу от неблагоприятных погодных условий.

Изоляция элементов дымохода

Части дымоходной системы и конструкции, соприкасающиеся между собой, должны быть изолированы.

После всех работ по монтажу стоит проверить насколько загерметизированы все швы конструкции.

Можно сделать обычный раствор из мыла и нанести его на все видимые швы дымовой трубы. Если, подключив дымоход, пойдут пузыри, то максимальная герметичность не достигнута.

Дымоход из кирпича для газовых котлов

Наряду со стальными дымоходами устанавливаются и кирпичные. Поскольку кирпич имеет довольно пористую структуру, то достаточно плохо удерживает тепло. В процессе сгорания газа появляется пар с различными примесями, который должен быть выведен из дома.

Так как кирпич не сможет удержать нужной температуры – пар превращается в воду, после чего есть риск появления конденсата, что вызовет дальнейшее разрушение дымохода.

Дымоход для настенных газовых котлов

Двухконтурные трубы являются самым приемлемым материалом для настенного дымохода.

В коаксильном дымоходе нет утеплителя между труб, из-за чего происходит выведение лишнего газа и подача воздуха .

Монтируется такая дымоходная система крайне просто. Когда дымоход готов к эксплуатации.можно заняться подключением газа.



Дымоход из стальной трубы своими руками: этапы монтажа

Дымоход – важная часть отопительных систем, включающих отопительные приборы на газовом, твердом, жидком топливе. От выбора материала и размеров дымоходной трубы, соблюдения технологических правил изготовления и монтажа зависят эффективность отопления и безопасность пользователей.

Ошибки в организации дымохода приводят к возникновению обратной тяги, вызывающей задымление помещения, повреждение кровельного материала, возникновение пожароопасных ситуаций. При изготовлении дымоходов используют кирпич, керамику, даже стекло, но наиболее распространенный вариант – стальные трубы из черного оцинкованного металла и коррозионностойких сталей.

Конструктивные разновидности стальных труб

По отношению к отопительному агрегату различают конструкции дымоходов:

  • Приставные (прямые). Располагаются непосредственно над отопительным агрегатом. Начинаются внутри помещения, проходят через перекрытие и кровлю, выходят наружу. Это наиболее популярное решение в бытовых условиях. Через такие дымоходы дым проходит свободно, кислотный конденсат не появляется или появляется в незначительных количествах. Сажа на стенках оседает незначительно, чистить ее несложно. При регулярной чистке пожароопасность сведена к минимуму. Минусом такой конструкции является сложность организации прохода через крышу. При сильном ветре тяга резко ухудшается, может возникнуть даже обратная тяга. Устраняют недостаток путем установки дефлектора.
  • Пристяжные (боковые). Такой дымоход сооружается снаружи, проход осуществляется не через кровлю, а через стену. В такой конструкции предусматривается емкость для сбора кислотосодержащего конденсата, что исключает его стекание в отопительный агрегат. Необходимо следить, чтобы зимой при замерзании конденсата емкость не разорвало. Лучший вариант – ее установка внутри дома. Боковой дымоход эффективен даже при сильном ветре, особенно при условии установки дефлектора. Место выхода трубы через стену организовано как проходной узел. Однако при отрицательных температурах утеплитель может утратить рабочие характеристики, что приведет к трещинообразованию в стене. Еще один минус такой дымоходной системы – сложность чистки, обусловленная наличием многочисленных изгибов.

Для организации дымоходной системы используют одно- или двустенные трубы.

  • Одностенные конструкции. Наиболее дешевый вариант – изделия из оцинкованной стали. Однако их нагрев выше 420°C приводит к образованию соединений, ядовитых для человека. Поэтому одностенные оцинкованные конструкции применяются только в системах с низкой температурой отходящих газов – не более +350°C. Для высокотемпературных систем используют коррозионностойкие стали аустенитного класса.
  • Многослойные. Состоят из наружного кожуха, негорючего утеплителя и внутренней трубы, по которой отводятся продукты сгорания. В качестве утеплителя обычно используется базальтовая вата, имеющая очень высокую температуру плавления. Для кожуха востребована оцинкованная сталь, а для внутренней части – жаростойкая нержавеющая.

Расчет сечения дымоходной трубы

Трубы с правильно подобранным сечением обеспечивают выведение в атмосферу продуктов сгорания с оптимальной скоростью. Расчет сечения – сложный процесс, при котором учитывают коэффициенты каждого вида топлива, расход в течение часа, температуру на входе и выходе.

В простых случаях можно воспользоваться упрощенными данными, представленными в таблице.

Мощность отопительного агрегата, кВтСечение, мм х мм, не менее
До 3,5140 х 140
3,5-5,0140 х 200
5,0-7,0140 х 270

Самодельный дымоход из стальной трубы

Для изготовления одностенной трубы круглого сечения из оцинкованной стали (толщина листа не менее 1 мм) понадобится деревянная киянка (или резиновая), ножницы для резки стального листа, линейка, приспособление для разметки, уголок.

Этапы работ:

  • Лист размечают в соответствии с требуемыми размерами сечения. При этом учитывают, что для вхождения одного участка в другой один конец трубы должен быть шире противоположного примерно на 10 мм.
  • С помощью стального уголка и киянки продольные края загибают под прямым углом в противоположных направлениях. Затем угол киянкой доводят до 140-145°.
  • Заготовку размещают на специальном приспособлении, предназначенном для придания ей округлой формы.
  • Загнутые края зацепляют друг за друга.
  • С помощью киянки делают плоский шов.

Для организации поворотов трубопровода изготавливают детали путем обрезки под углом. Обрезка деталей под 75° позволяет сделать поворот под углом 150°, под 45° – поворот на 90°.

Внимание! Оптимальным является вертикальное расположение дымохода. Количество поворотов должно быть минимальным, поскольку каждый поворотный элемент уменьшает силу тяги.

При использовании в низкотемпературных системах одноконтурные дымоходы из оцинкованной стали могут прослужить до 10 лет. Продлить срок службы позволяют следующие мероприятия:

  • Утепление негорючим материалом, без которого труба быстро разрушится конденсатом. Эта мера необходима на наружных участках.
  • Окрашивание составами, предназначенными специально для работы по оцинкованной стали.

Для одностенных дымоходных конструкций из коррозионностойких сталей соединение краев фальцевым швом не применяется. Обычно швы соединяют аргонно-дуговой сваркой.

Правила монтажа стальной трубы дымохода

Изготовленную дымоходную трубу подсоединяют к отопительному агрегату с помощью адаптера. В нижней части дымоходной системы изготавливают ревизионное окно, представляющее собой съемную насадку. Каждый трубный отрезок вставляют в предыдущий узким концом. Стыки промазывают термостойким герметиком и фиксируют хомутами. На участках прохода через перекрытие или стену рекомендуется монтировать короб из оцинковки или асбестоцементных плит. Промежутки между трубой и огнезащитным коробом засыпают керамзитными гранулами или заполняют базальтовым волокном.

Места прохода трубы через кровлю изолируют термостойким герметиком. Такой же герметизирующий состав прокладывают в местах стыковки участков труб, которые должны входить друг в друга на расстояние, равное наружному радиусу дымохода. На верхней части располагают искрогаситель и конус.

Внимание! Дымоход должен иметь по длине одинаковое сечение, без сужений. Горизонтально расположенные участки не должны быть длиннее 1 м.

При установке прямой дымоходной трубы требуется придерживаться следующих правил:

  • если дистанция между коньком и трубой – до 1,5 м, то труба должна быть на 0,5 м выше самой высокой точки кровли;
  • если труба находится на расстоянии 1,5-3,0 м от конька, то ее оголовок должен располагаться на горизонтальной линии, пересекающей конек;
  • если труба располагается на дистанции от конька, превышающей 3,0 м, то угол между горизонтальной линией, проведенной от оголовка, и линией, пересекающей конек, не должен превышать 10°.

При монтаже дымохода следят, чтобы он проходил на безопасном расстоянии от электрической проводки, газовых труб, деревьев.

Как правильно сделать дымоход своими руками?

Более 300
довольных клиентов

Более 500
выполненных
работ

Более 9 лет
на рынке услуг

1 год
гарантия на все работы

Зачастую люди сталкиваются с необходимостью приобретения дымохода, однако не располагают нужными средствами для достижения данной цели. Ни для кого не секрет, что дымоход – важнейший атрибут любого построения. По своему назначению данная продукция может разниться. Каждый, кто собирается соорудить дымоход собственноручно, считает, что это довольно-таки простая и обычная процедура. Однако не все знают, как сделать дымоход своими руками. Если собираетесь создавать горизонтальную конструкцию, то вы на правильном пути.

Стоимость дымохода

НАИМЕНОВАНИЕ РАБОТ ЦЕНА
1. Монтаж одноконтурного дымохода от 1 000 р. за 1 п/м
2. Монтаж двухконтурного дымохода от 2 000 р. за 1 п/м
3. Проход через деревянную стену от 2 000 р.
4. Проход через бетонную стену от 3 000 р.
5. Проход и гидроизоляция кровли 2 000 р.
6. Выезд визуальный анализ от 2 000 р.
7. Видеоанализ дымохода при свободном доступе на кровлю от 8 000 р.
8. Подготовка места под тройник от 1 500 р.
9. Автовышка (1-рабочий день) от 12 000 р.

У вас появились вопросы? Хотите сделать заказ? Свяжитесь с нами по телефону
+7 (495) 627-67-66
или оставьте заявку на сайте.

Заказать звонок

Как мы работаем

Шаг 1

Звонок/Заявка на сайте

Шаг 2

Выезд специалиста

Шаг 3

Заключение договора

Шаг 4

Выполнение заказа

Шаг 5

Оплата

Шаг 6

Довольный клиент

Фото выполненных дымоходов

Порядок монтажа дымохода

  • Труба простейшей конструкции дымохода собирается по принципу “бутерброда” – когда каждая следующая вставляемая секция по диаметру немного меньше предыдущей.
  • Внутренняя труба подбирается из нержавейки, так как сталь при нагреве лишь незначительно увеличивает свой объем.
  • В качестве внешнего утеплителя обычно используется нечувствительная к высоким температурам базальтовая вата, для внутреннего утепления применяют полиуретан либо керамзит.
  • Сделать дымоход можно несколькими способами сборки – в зависимости от поставленной задачи. Один из них гарантирует, что дым из трубы не попадет внутрь здания, другой – что образующийся на трубе конденсат будет без препятствий стекать вниз.
  • Монтаж всегда начинается с нижней части. Внешняя труба при этом как бы надевается на внутреннюю.
  • В случае выхода внешней трубы через стену, в этом месте проделывается отверстие, оборудуются посадочные места под кронштейны, на которые и закрепляется труба.
  • Если вы сделали дымоходы, выходящие через крыши, не забывайте, что расстояние от верхнего края трубы до плоской кровли должно быть не меньше одного метра.
  • Кровлю здания из горючих материалов следует защитить дефлектором, мелкая сетка которого будет гасить искры.

Чистка дымохода

Первоначальный этап в данной процедуре – составление проекта, с помощью которого можно будет правильно и точно создать и установить дымоход. Для этого вам необходимо будет произвести все замеры. Диаметр, высота – основные показатели. Если вы всё ещё не осознали, как правильно сделать дымоход, то следующая инструкция для вас. После того, как вы сделали своими руками дымоход, можно приступать к его монтажу. Этот процесс отличается важностью и значимостью. Необходимо все совершать внимательно и аккуратно.

Если вы задались вопросом: «Как сделать дымоход для котла?», то необходимо выполнять все работы внимательно, аккуратно и в соответствии со всеми замерами. Он не должен быть узким. Чем больше диаметр трубы, тем лучше работает котёл. Вся труба состоит из внутреннего и внешнего слоя. Первый слой, как правило, должен быть из нержавеющей стали. Перед созданием внешнего слоя, необходимо внутренний уровень обмотать базальтовой ватой. Материал, который задействован в создании дымохода, должен быть гладким, ровным. Для обеспечения безопасности трубу делают не только внутри, но и снаружи. Это мероприятие не позволит угарному газу попасть в середину помещения. И знайте, создать своими силами дымоход возможно. Однако будьте готовы к сложной работе.

Установка дымохода для газового котла

Практически каждый владелец коттеджа хотя б раз задавался вопросом о том, как в частном доме сделать дымоход. Несмотря на кажущуюся сложность этой задачи, решить ее самостоятельно можно. Делать это нужно так:

  • Изначально создаем проект дымохода. Изначально изучаем готовые работы по домам со схожими параметрами, находим близкие расчеты и подгоняем их под свои особенности эксплуатации.
  • Подбираем оборудование для данной системы, опираясь на технические характеристики, а также бюджет.
  • Проводим подготовительные работы для монтажа системы, а также тестовую установку образца.
  • Если первая сборка прошла успешно, крепим дымоход непосредственно к стене специальными кронштейнами. При креплении системы особо внимательно следим за тем, чтобы каждая труба входила плотно в последующую часть конструкции. Обязательно проверяем устройство на герметичность, иначе есть вероятность, что весь дым будет попадать непосредственно вам в дом.

Соединяем систему с печью или другим источником дыма. Герметизируем стык. Аналогичным образом можно решить вопрос как сделать дымоход в бане. Для получения лучшего результата нужно только хорошо изучить уже имеющиеся конструкции таких изделий и по максимуму постараться реализовать их в своем проекте.

У вас появились вопросы? Хотите сделать заказ? Свяжитесь с нами по телефону
+7 (495) 627-67-66
или оставьте заявку на сайте.

Заказать звонок

как сделать и установить дымоход в доме

Дата публикации: 16.07.2020 17:04

Дымоход – важная система отопления, отвечающая за вывод дыма. Его устройство сопряжено с определенными правилами и стандартами. Их соблюдение обеспечивает эффективность дымоотведения, пожарную безопасность и длительность эксплуатации. В статье рассказывается, как правильно собрать дымоход своими руками и установить его в свой дом.





Как установить дымоход: монтаж дымохода своими руками — документы

Для систем дымоотведения предусмотрены следующие стандарты:

  • СНиП 2. 04.05-91 и ДБН В.2.5-20-2001 регулируют правила монтажа;
  • СНиП 41-01-2003 предоставляет сведения об отопительных системах;
  • НПБ 252-98 – устройства теплогенерации;
  • ГОСТ 9817-95 – технические требования для безопасной работы источников отопления;
  • предписания и принципы эксплуатации дымовых каналов.

Документация дает информацию об общих основах и технических особенностях того, как сделать дымоход дома. Обращается внимание на материал изготовления – он должен быть негорючим. Обычно применяется кирпич, керамика или нержавеющая сталь.



К особенностям устройства дымоходов относят сборный тип конструкции, а также фрагментарность монтажа. Эти факторы обусловлены применяемыми материалами и прохождением конструкции через помещения и перекрытия.





Как правильно сделать дымоход своими руками: основные требования

Документация по устройству дымоходных систем не предусматривает строгих ограничений по форме и конструкции дымоходов. Однако есть определенные правила к их техническому устройству:

  • длина дымоотвода должна составлять не менее пяти метров;
  • внутреннее сечение должно быть равным входному отверстию теплогенератора, допускается превышение показателя;
  • каждый источник тепла оборудуется отдельным выводом дыма;
  • скорость потока воздуха внутри трубы – от 15 до 20 м/с;
  • толщина стенок зависит от материала – кирпичные 25 см, керамические и металлические трубы уже имеют нужный показатель;
  • для очистки и осмотра создаются карманы глубиной до 25 см;
  • допустимое количество поворотов – 3.

Данные аспекты базовые, отдельные нюансы и особенности зависят от типа материала, а также конструкции помещений и крыши.





Как правильно собрать дымоход

  • Дымоход собирают снизу вверх, от источника тепла до вывода на крышу.
  • Учитываются все проходимые помещения и перекрытия.
  • В сборных системах каждый элемент вводят в предыдущий.
  • Монтаж должен учитывать материал стен, не допускается соприкосновение с горючими поверхностями.
  • В частном деревянном доме применяются насадные или коронные трубы.
  • Герметики должны иметь высокую термоустойчивость, от тысячи градусов.
  • Наружные крепления не должны входить внутрь трубы.





Как выводить дымоход

Высота трубы над крышей зависит от типа конструкции. Для плоской кровли трубу поднимают на 0,5 м. Такое же значение сохраняется, если расстояние от трубы до конька меньше полутора метров. Труба может равняться или превышать уровень оси конька, если расположена на расстоянии от 1,5 до 3 м от него.

По отношению к ближайшим зданиям труба должна возвышаться на полтора метра. В этом случае ее дополнительно прикрепляют к крыше с помощью растяжек.





Дымоход своими руками: пошаговая инструкция

Инструкция по устройству дымохода отличается в зависимости от используемого материала. Учитывается и размещение дымоотвода – внутри или снаружи здания. Чтобы правильно установить дымоход, важно учитывать множество нюансов. Ниже приведены основные.

Кирпичный дымоход

Дымоотвод из кирпича может располагаться непосредственно над печью или рядом через переходник. В первом случае следует учитывать вес конструкции.

Структура такого дымоотведения выглядит следующим образом:

  • внутренний дымоход – начинается от печи и заканчивается за 4 ряда кладки до перекрытия;
  • распушка – утолщение, устраиваемое при прохождении конструкции через перекрытие потолка;
  • выдра – утолщение, формируемое на стыке с перекрытием кровли;
  • внешний дымоход – расстояние от распушки до выдры;
  • шейка – расстояние, возвышающееся над кровлей;
  • оголовок – окончание шейки.

При монтаже кирпичного дымоотвода учитывают следующие предписания:

  • толщина стенок составляет 25 см – длина кирпича;
  • конструкция ставится строго вертикально, допустимое отклонение – не более трех градусов;
  • кладка делается герметичной, не допускается наличие щелей и отверстий;
  • раствор делают из глины и песка в соотношении 1:3 или 1:4 в зависимости от типа глины;
  • нарезку кирпичей выполняют с помощью болгарки.

Размеры внутреннего сечения зависят от отопительного прибора:

  • для печи используют большое сечение 25х25 см, «шестерка»;
  • на камины используют прямоугольное сечение 50х25 см, «пятерка»;
  • для плит применяют маленькие сечения 12,5х25 см, «четверка».

Порядок кладки кирпичного дымохода подразумевает следующие шаги:

  • за дымоотвод берутся после монтажа печи или котла;
  • после каждого ряда проверяют вертикальность кладки посредством отвеса;
  • распушка выполняется утолщением стенок, сечение остается прежним;
  • между трубой и потолком оставляют зазор в 2-3 см, его закрывают изоляционным материалом;
  • по тем же правилам возводят внешний дымоход и выдру;
  • шейку кладут с применением цементного раствора;
  • отверстия в кровле вокруг трубы изолируют и прикрывают листовой сталью;
  • вершину шейки оканчивает оголовок и колпак.

Проход дымохода через кровлю изолируют огнеупорным материалом и обшивают металлическим фартуком. Обращают внимание на удаление от горючих материалов – деревянных стропил, обрешетки.

При устройстве дымохода соблюдают основной принцип кладки. На поверхность наносится раствор, ставится кирпич, положение регулируется вручную и молоточком. По ходу конструкции делаются ниши для чистки, перед распушкой также устанавливается заглушка для регулировки выхода тепла.

Керамический дымоход

Керамические дымоотводы монтируются из готовых элементов. В домашних условиях их можно собрать, но изготовить сборные части не получится. Для монтажа применяют специальный термоустойчивый клей.

Керамический дымоход должен располагаться в пределах двух метров от отопительного прибора. Обращают внимание на обязательное удаление от покрытий из горючих материалов. Не допускается пересечение с несущими элементами.

Сборка дымохода производится по следующим шагам:

  • возводится фундамент, его покрывают огнезащитным средством;
  • монтаж деталей ведут с цоколя к кровле;
  • если высота между крепежами составляет более 3,9 м – трубу укрепляют арматурой, для нее предусмотрены отверстия;
  • диаметр трубы делают больше, чем выход отопительного элемента;
  • в качестве теплоизоляции применяют минвату и штукатурку;
  • соединение трубы и кровли изолируют металлом;
  • если кровля выполнена из горючих материалов, дополнительно монтируют искрогаситель.

Завершают монтаж облицовкой дымоотвода. Для этого используют негорючие материалы – штукатурку, керамику, камень.



Стальной дымоход

Сэндвич-дымоходы делают из металлических труб, собранных в трехслойную конструкцию. Между двумя трубами разного диаметра располагают теплоизолирующий слой. Стальные дымоотводы широко используются в промышленном строительстве, применяются и в отоплении частных домов. Преимущество – возможность устройства внутри или снаружи помещения.

Внешний дымоход из нержавейки монтируют по следующим шагам:

  • к элементу отопления крепят переходник;
  • в стене пробивают отверстие 40х40 см, его обивают огнеупорным материалом;
  • монтируют в стене проходной блок с теплоизоляцией;
  • устанавливают горизонтальный участок трубы от переходника к отверстию;
  • с внешней стороны устраивают опорный кронштейн – площадку для крепления тройника;
  • монтируют вертикальную трубу, каждые два метра ее фиксируют дополнительным кронштейном с хомутом;
  • в верхней части оборудуют оголовок и конус.

Внутренний металлический дымоход монтируется по схожим принципам с соблюдением ряда нюансов. Обязательно используют адаптер. Это обусловлено запретом на прямое подключение металлической трубы к элементу отопления.

Нижняя часть адаптера устанавливается «по дыму», верхняя – «по конденсату». Дальнейшая сборка труб выполняется «по конденсату», исключая его проникновение в стыки. Все они скрепляются муфтами, каждое соединение крепится к стене хомутами.

При пересечении потолков и кровли избегают близкого контакта с горючими материалами. Отверстия делают на 25 см больше диаметра, свободное пространство изолируют огнеупорными материалами. При прохождении через перекрытие кровли обращают внимание на герметичность, устраивают металлический фартук.







Как правильно сделать дымоход для твердотопливного котла

Один из важных элементов твердотопливного котла — дымоход. Соблюдение всех правил его монтажа — залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания.  Поэтому в продолжение темы установки твердотопливного оборудования, в которой шла речь об устройстве котельной, рассмотрим, как правильно сделать дымоход для твердотопливного котла.

Дымоход котла — не для Санта-Клауса

Всем известно, что новогодне-рождественский персонаж Санта-Клаус проникает в дом, чтобы порадовать ребятню подарками, через дымоход.


Дымоход котла — это не для Санта Клауса

Однако при устройстве дымовой трубы для котла нужно обращать внимание не на создание удобств для толстого старика в красной тужурке, чтобы он с комфортом протаскивал мешок с подарками, а на технические рекомендации производителя котла и Правила пожарной безопасности. Основным документом, регламентирующим устройство дымоходов, служит СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», введённый взамен СНиП 2.04.05-91.

Горение в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а твердотопливные котлы в большинстве своём используют естественную, то есть их функционирование не слишком отличается от работы обыкновенной печи. А значит, правильное устройство дымохода — важная составляющая процесса монтажа оборудования.


Дымоход газового котла: требования по монтажу отличаются

Размер имеет значение

Для стабильной работы котла или любого другого оборудования, принцип действия которого основан на сжигании твёрдого топлива, размеры дымохода (а именно его сечение и высота) имеют первостепенное значение.

Сечение

Производители на своих приборах делают патрубок дымохода именно такого, а не иного размера не потому, что им так захотелось, на складе в наличии были трубы этого диаметра или так у котла более изящный дизайн. Сечение дымохода зависит от объёма камеры сгорания и устройства котла. Поэтому не стоит пренебрегать величинами, заданными инженерами, и заужать или расширять дымовой канал.


Диаметр дымохода зависит от устройства котла

Если внутренний размер дымового канала окажется меньше, чем требуется, продукты сгорания не будут успевать удаляться, и отопительный прибор начнёт дымить, а пламя — гаснуть. Это как вход в метро в час-пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.

Но будет плохо и в случае, если дымоход значительно шире, чем нужно: поверхностные слои ламинарного потока дымовых газов по краям в излишне свободном пространстве начнут завихряться — возникает турбулентность.



Возникновение турбулентных завихрений при переходе струи газа в расширяющуюся полость. Фото с сайта health.totalarch.com

Турбулентные завихрения тормозят основной поток газов, как следствие — опять плохая работа теплогенератора и дымление. В крайнем случае, если по какой-то причине нет возможности установить дымоход требуемого сечения, параметры можно изменять в меньшую или большую сторону в пределах 5-10% от рекомендованных. Причём предпочтительнее — всё-таки в большую.


Правильно устроенный дымоход — эффективная работа оборудования

Высота

Второй важный параметр — высота дымохода. Тяга в трубе дымового канала образуется из-за разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и особенностей конструкции, поэтому обязательно указывается производителем в паспорте изделия, например, в виде минимально допустимого значения.

Рассчитывая высоту трубы, учтите, что кроме технических параметров котла, на его бесперебойную работу влияет также конкретное место расположения дома (преобладающие ветра, рельеф местности) и погода за окном. Летом и в дождливую пору тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высота может оказаться недостаточной.

Как правило, стандартные модели котлов требуют минимальной высоты трубы не менее 5 м. Такая длина обеспечивает необходимое для возникновения тяги разряжение.


Высота трубы относительно конька

На работу котла влияет и расположение рядом с трубой выступающих элементов, например, конька крыши. Высокие конструкции могут создавать ветровой подпор, ухудшающий или вовсе опрокидывающий тягу.  Рекомендации относительно высоты трубы над коньком можно узнать из публикации Как правильно установить твердотопливный котел в деревянном доме. Если труба дымохода имеет большую высоту над кровлей (выше 1200 мм), необходимо устройство растяжек, надёжно фиксирующих конструкцию дымохода.


Высокая дымовая труба должна быть надёжно зафиксирована. Фото с сайта trubamaster.ru

Аккуратнее на поворотах

Силу тяги можно потерять и на поворотах: чем их больше и они круче, тем эта сила меньше, а значит, котлу тяжелее удалять продукты сгорания — он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант — это вертикальный дымоход. Правда, в реальности это условие обычно сложно выполнить.

Проектируя расположение дымового канала, постарайтесь свести к минимуму повороты трубы — их должно быть не более трёх. Если без них обойтись невозможно, предпочтительнее делать загибы канала под углом меньше 90°.


Разгонный участок дымохода. Фото с сайта sovet-ingenera.com

Если без углов или горизонтальных участков устроить дымоход не получается, обязательно сделайте разгонный участок — вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла. Разгонный участок поможет установить тягу, а далее дым уже будет уходить «по накатанному» пути.

Само собой, все элементы должны иметь надёжное крепление к опоре и герметичное соединение между собой. Какой бы ни был выбран материал для устройства дымохода, совокупный вес трубы весьма значителен, поэтому она не должна опираться на котёл. Монтаж дымохода нужно производить с опорой на специальные консоли.


Каждому своё место

Если в доме устанавливается несколько теплогенерирующих приборов, то для каждого устройства требуется смонтировать отдельный дымоход, или подключение их должно производиться через общий компенсирующий коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.


Каждому дымоходу своё место

Не стоит выводить дымоотводящий канал в систему вентиляции. Устраивать трубу дымохода следует так, чтобы её выход находился выше вентиляционной трубы, а также размещался на определённом расстоянии от окон — не менее 400 мм.

Зачем дымоходу «шуба»

Труба дымохода может проходить внутри помещения, в стене или по наружной стороне стены.


Труба дымохода, проходящая по наружной стене дома

В случае, если дымовой канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы. Охлаждаясь, дымовые газы замедляют своё движение, а значит, ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.


Для дымоходов лучше использовать трубы с теплоизоляцией

Впрочем, теплоизолированные трубы лучше использовать и в случае прохождения трубы в помещении. Теплота отходящих газов в твердотопливных котлах и так уже максимально отобрана теплообменником, но для повышения КПД прибора это полезно.


Конденсатосборник на дымовой трубе. Фото с сайта roofs.club

Как уже упоминалось, в твердотопливных котлах температура отходящих газов значительно ниже, чем в печах или каминах. Поэтому, несмотря на теплоизоляцию дымохода, конденсат всё равно образуется. По этой причине труба дымохода котла всегда оборудуется конденсатосборником — устройством, накапливающим конденсат и позволяющим периодически его сливать.


Ваша пожарная безопасность в ваших руках

Занимаясь установкой твердотопливного котла и устройством дымохода, помните, что внутри даже самого высотехнологичного прибора горит настоящий огонь. Соблюдайте правила подбора и монтажа дымоходов и не забывайте регулярно его очищать — как минимум перед началом каждого отопительного сезона. Если не знаете как – загляните в публикацию Как самостоятельно прочистить дымоход.


Дымоходы необходимо регулярно чистить

Для очистки от сажи и конденсата в дымоходе должны быть оборудованы прочистные отверстия

Внимание к деталям и соблюдение строительных и санитарных правил и пожарных норм при устройстве дымохода для твердотопливного котла убережёт вас от пожара и сделает работу с оборудованием комфортной, а службу котла — долгосрочной и эффективной.

Читайте также:


Устройство дымохода в частном доме

Такие дымоходы образуют часть стены, то есть проходят, подобно вентиляции, во внутреннем стеновом пространстве. Такие дымоходы наиболее часто используются для каминов. При этом устройство дымохода в частном доме должно быть спланировано на этапе проектирования стен. Важно учесть, что стена в случае дымохода для камина выполняется из красного кирпича, который отличается высокой стойкостью к высоким температурам. И даже в тех случаях, когда стены возводятся из другого материала (например, дерева), место под дымоход облицовывается красным кирпичом.

Для того, чтобы создать рукава, необходимо взять 2 стальных уголка. При этом уголки заделывают в камин еще на этапе его строительства. Их размещают на 6-7 см ниже выводного канала. Свободные концы элементов заделывают в дымоход. При этом они размещаются в трубе на таком же расстоянии от выходного канала (6-7 см).

Уголки размещаются либо строго горизонтально, либо с малым уклоном в сторону вывода дыма. По образовавшейся основе уголков укладывают кирпич, размещая его плашмя (этим и обусловлено расстояние в 6-7 см.)

Стены рукава могут быть толщиной в ¼ кирпича, то есть здесь кирпич кладут на ребро. Кладку осуществляют с вертикальной перевязкой швов. Ее начинают с организации основания, которое располагается на полу или верху камина. Фундамент на полу должен представлять собой ровную площадку залитую бетоном. Поверх фундамента кладется первый ряд кирпичей. Углы при этом необходимо выровнять. После этого приступают к дальнейшей кладке дымохода из кирпича. На этом этапе важно не забыть о необходимости организации свободного пространства под дверку для очистки дымоотводного канала. В деревянном доме в целях безопасности необходимо облицевать место перед камином листовой жестью. То же делают и с рукавами.

Монтаж дымохода

Устройство дымохода в частном доме начинается с закладки фундамента. Сначала вырывается котлован, который соответствует размерам дымохода. Глубина котлована составляет около 30 см. На дно ямы засыпают слой щебня с гравием, а затем слой песка. Толщина этих слоев должна быть примерно равной (то есть по 15 см). Щебень и песок утрамбовывают и выравнивают.

После подготовки «подушки», можно приступать к заливке цементной стяжки. Делать это рекомендуется жидким раствором, так как в этом случае достигается лучшее выравнивание поверхности. Затем следует подождать, пока стяжка полностью застынет и только после этого приступают к непосредственной кладке дымохода. Сперва кладут первый слой кирпича. Затем выводятся углы с использованием уровня или отвеса.

Кладку поднимают до уровня, на котором следует соединить рукав дымоотвода. С печью он соединяется с помощью металлических уголков. Свободные концы уголков вставляются в дымоход. Место соединения тщательно промазывают глиняным раствором. Рукав организовывают подобно стенному дымоходу. Далее продолжают нормальную кладку кирпича.

Насадные дымоходы

Устройство дымохода своими руками по данному типу является наиболее распространенным. К тому же полученный дымоход отличается небольшим весом. Дымоход устанавливают непосредственно на камин или печь (прочитайте: «Установка печной трубы на крыше»). Наиболее часто данный тип применяется в банных печах. К достоинствам дымоходов данного типа можно отнести возможность создания его из стали или асбестоцемента.



Устройство

Устройство металлического дымохода практически ничем не отличается от предыдущих двух типов. Единственной разницей является то, что нет необходимости в организации дымоотводящих рукавов, так как дымоход устанавливается непосредственно на печь. Также насадные дымоходы не нуждаются в фундаменте.

Для того, чтобы достигнуть лучших результатов в возведении данного типа дымохода, можно воспользоваться следующими советами:

  • дымоход необходимо выводить так, чтобы он был максимально приближен к коньку крыши;
  • высоту дымохода над крышей выбирают на основании расстояния к коньку. Оптимальную высоту трубы можно определить из следующей схемы:
    -при расстоянии от конька менее 1,5 метра, высота дымохода над крышей должны быть равной 50 см;
    -при расстоянии до конька от 1,5 до 3 м, дымоход может выводится на высоту конька;
    -при расстоянии до конька более 3 м дымоход может быть ниже уровня конька.
  • В случае близкого размещения деревьев или деревянных построек, трубу дымохода оборачивают керамической трубой для дымохода. Это необходимо для уменьшения вероятности возникновения пожара;
  • дымоход должен заканчиваться козырьком, который защищается трубу от попадания осадков;
  • на конце дымохода должна иметься сетка, которая призвана исключить вылет из трубы несгоревших частиц топлива (прочитайте: «Труба для дымохода своими руками»).

Как сделать монтаж стенного дымохода, подробно на видео:

Коаксиальные дымоходы

Все три предыдущих типа дымоходов применяются для котлов и печей, которые работают на твердом топливе (торф, дрова, уголь и т. д.). Но в последнее время все более распространенными становятся газовые котлы. Для таких котлов устройство дымохода немного отличается от твердотопливных. В этом случае часто используется коаксиальный дымоход (прочитайте также: «Устройство дымохода для газового котла»).   Для того, чтобы понять особенности такого дымохода следует разобраться с понятием «коаксиальный». Термин означает, что внутри одной трубы спрятана вторая. Соединяются трубы между собой специальными перемычками, которые предотвращают касание двух поверхностей. Таким образом, каждая труба может выполнять свою роль — одна выводит продукты горения наружу, вторая предназначена для забора свежего воздуха. Следует уточнить, что такая система на взаимодействует с внутренними помещениями.


 Для монтажа коаксиального дымохода необходимо иметь:

  • наконечник;
  • соединительные хомуты;
  • колено с углом изгиба 90 градусов;
  • трубы дымохода;
  • декоративные накладки.

Устройство дымохода в деревянном доме начинается с того, что необходимо выбрать место выхода трубы на улицу. Рекомендуется организовать выход таким образом, чтобы труба находилась как можно ближе к котлу.

Как работает дымоход — Дымоходы 101

Фото: shutterstock.com

Почему Крис Крингл решил протиснуть свой внушительный обхват через один из самых узких и покрытых копотью проходов в доме? Ответ: кто, черт возьми, знает? Однако одно можно сказать наверняка. Для домовладельцев, у которых есть камин, безопасные и беззаботные вечера, проведенные у очага, зависят не только от правильного понимания того, как работает дымоход, но и от приверженности его обслуживанию.Вход Санты бывает двух видов:

Связано: Контрольный список для обслуживания камина

Построенные из кирпича или камня, традиционные каменные дымоходы включают топку (где горит дрова) в дополнение к дымоходу, который является вентиляционной шахтой проходит через внутреннюю часть дымохода, от топки вверх через крышу. Вверху дымохода этого типа изображена корона для отпугивания животных и предотвращения повреждения водой.

Сборные дымоходы имеют топку и заглушку, но выходят они через простую трубу (а не через дымоход в дымоходе).По сравнению с традиционной установкой сборные дымоходы более доступны, но менее долговечны. Кроме того, их ремонт может быть затруднен, если комплектующие больше не доступны.

Фото: thechimneyguysma.com

Заслонки
Традиционные или сборные дымоходы оснащены заслонкой, то есть подвижной металлической пластиной. В открытом состоянии заслонка позволяет дыму от камина (вместе с теплом и вредными газами, такими как окись углерода) выходить из дома.Летом или холодными зимними ночами, когда вы не пользуетесь камином, заслонка закрывается, чтобы поддерживать комфортную температуру в помещении.

Стандартная заслонка горловины устанавливается над топкой и приводится в действие рукояткой, а заслонка с верхним уплотнением устанавливается в верхней части дымохода. Последний открывается и закрывается с помощью цепочки из нержавеющей стали, идущей вниз по дымоходу. В закрытом состоянии заслонка с верхним уплотнением выполняет двойную функцию, не только удерживая нагретый воздух, но и не позволяя животным и мусору (например.г., листья) и осадков.

Draft
Поднимающееся тепло создает воздушный поток, который несет с собой тепло, дым и токсичные газы по восходящей траектории. Этот фундаментальный принцип конвекции, известный как вытяжка, предотвращает наполнение вашего дома дымом и опасными выхлопными газами. Дымоходы большего размера, вообще говоря, создают более сильные сквозняки, но в любом случае устранение отложений креозота и других засоров в конечном итоге защищает от проблем с дымоходом.

Вкладыши дымохода
В некоторых штатах в обязательном порядке используются вкладыши дымохода, повышающие безопасность и эффективность дымовых труб несколькими способами.Во-первых, они предотвращают перегрев горючих материалов, прилегающих к дымоходу. Во-вторых, они делают дымоход более устойчивым к коррозии, обычно вызываемой побочными продуктами горения древесины.

Существует три основных типа футеровки дымохода:

  1. Глиняная плитка, обычно используемая в дымоходах из каменной кладки, недорога, но, как известно, раскалывается при сильном нагревании. Эти трещины необходимо заделать, так как они позволяют токсичным газам проникать в дом.
  2. Особенно популярным выбором среди владельцев старых домов являются футеровки дымохода из нержавеющей стали или алюминия, потому что они легко устанавливаются даже в дымоходах, где уже существует старая облицовка.
  3. Высокоэффективные, но трудоемкие (и, следовательно, более дорогие) монолитные футеровки представляют собой изделия из жаропрочного бетона, наносимого на стены дымохода или существующего дымохода.

Пожары в дымоходе
Без регулярной очистки в дымоходе может накапливаться легковоспламеняющееся вещество, известное как креозот, что сделает дымоход уязвимым для возгорания с высокой температурой. Горящий при температуре около 2000 ° F, огонь в дымоходе может распространяться за пределы самого дымохода и в другие, более легковоспламеняющиеся части дома. Хотя сборные дымоходы построены так, чтобы выдерживать очень высокие температуры, они могут быть настолько повреждены огнем, что потребуется их замена.

Содержание дымохода в чистоте предотвращает возгорание дома. По этой причине, если вы часто используете камин в своем доме, настоятельно рекомендуется ежегодно нанимать сертифицированного трубочиста. Многие домовладельцы не забывают записаться на прием, когда переводят часы вспять в середине осени.

Вальхайм: как сделать дымоход

Если вас выкуривают из дома в Вальхейме, вот все, что вам нужно знать о строительстве дымохода.

Есть много способов встретить печальный конец в Вальхейме, но мы надеемся, что заполнение вашего дома дымом — это еще не все. В Вальхейме важно поддерживать в доме огонь как источник тепла и уюта. Внутренний источник тепла дает вам возможность использовать кровати и готовить, избегая любой плохой погоды на улице.

К сожалению, вы также можете получить урон от костра в помещении. Если вы заполните свой новый дом дымом, он медленно убьет вашего бедного викинга, нанося два урона за тик, пока они не исчезнут. Оставить дверь открытой помогает, но этого недостаточно. В Вальхейме вы должны знать , как развести огонь в помещении и использовать дымоход , чтобы выпустить дым .

Связано: Valheim: The Elder Boss Guide

Как построить дымоход?

Не усложняйте вещи, построить дымоход так же просто, как кажется, но у Valheim есть несколько особых требований. Проще всего сначала построить дымоход, а затем построить вокруг него остальную часть дома. Помните, что ваши койки должны располагаться достаточно близко к источнику тепла , чтобы получить выгоду. Построить большой дом и поставить кровать в противоположном углу дома не принесет вам никакой пользы.

Итак, начните с размещения вашего fire на земле без деревянных плиток пола под ним, мы будем строить оттуда.Дымоходы могут быть любой высоты, поэтому, если вы строите деревянный небоскреб, это нормально. Для этого руководства я построил двухэтажный дом. Каждый этаж представлял собой две деревянные стены высотой с двумя дополнительными кусками стены наверху дымохода, чтобы он выступал, так что это было шесть деревянных плиток на стене.

На базовом уровне оставьте переднюю часть огня открытой.Вам понадобится это пространство, чтобы получить доступ к пламени. Здесь вы можете бросить инструменты для приготовления пищи и продолжать кормить дрова в качестве топлива.

После этого начните строить дымоход такой высоты, какой захотите. Вы также можете закрыть пространство прямо над открытой ячейкой для плитки, если вам кажется, что дым раздражает глаза. Ничего не повредит. Дымоходы могут иметь больше открытых пространств, но я всегда предпочитаю держать вещи закрытыми, за исключением моего единственного нижнего отверстия для внешнего вида здания, не более того.

В этом углу видно, где изголовья кроватей касаются стены — это еще дымоход.Он покрыт до самого верха дома, чтобы дым не был виден.

Как не дать огню погаснуть?

В Вальхейме дымовая труба не может быть просто большим открытым отверстием наверху вашего дома. Он должен быть построен подальше от основания крыши, чтобы он имел отверстие сбоку и покрытие сверху. Для вашего дымохода понадобится крыша . Если у вас нет крыши над дымоходом, дождь потушит ваш огонь.

На этом фото дымоход построен на две черепицы выше крыши дома.Для выхода дыма есть две открытые стороны. Итак, верхняя часть дымохода состоит из двух обычных настенных плиток, одной наклонной настенной плитки и части крыши под углом 45 градусов. Такой дизайн защищает от дождя, обеспечивая при этом достаточную вентиляцию, чтобы ваш персонаж не выкурился.

И все! Построить дымоход просто, а правила не очень строгие. Просто важно помнить, что вы держите его закрытым сверху, а место для доступа к огню внизу.

Далее: Вальхайм: где найти железо и для чего оно используется для

Overwatch 2 был ошибкой

Об авторе Андреа Шеарон (Опубликовано 197 статей)

Андреа Шеарон, редактор новостей в TheGamer, любит ролевые игры и все, что связано с ужасами. Найдите ее в Твиттере через @Maajora.

Ещё от Andrea Shearon

10 советов по уходу за дровяным камином

10 советов по уходу за дровяным камином | Сделай сам

Использование дровяного камина может иметь много преимуществ.Помимо прочего, он может сэкономить на расходах на отопление и дополнить ваш основной источник тепла.

Robert Paul Properties, член Luxury Portfolio International

Когда очень холодные зимние ветры дуют за пределами , ничто не сравнится с теплым треском и сиянием дров в камине внутри . Регулярное техническое обслуживание камина гарантирует, что он будет работать максимально безопасно и эффективно.

Безопасность прежде всего

Дровяные камины при неправильной установке, эксплуатации или обслуживании являются потенциальными источниками пожаров в доме. Угольки, вырывающиеся из незащищенного огня, или возгорание дымохода из-за скопления креозота — это лишь две из опасностей, которых можно избежать при правильном использовании и уходе.Дровяные камины также могут негативно повлиять на качество воздуха в помещении. Согласно Burn Wise, программе Агентства по охране окружающей среды США, «дым может хорошо пахнуть, но он вреден для вас». Любой дым, выходящий из топки в комнату, означает, что камин не работает должным образом. Кроме того, поскольку огонь потребляет большой объем воздуха, когда он горит, можно создать в доме отрицательное давление, поскольку воздух извне втягивается в помещение, чтобы заменить воздух, потребляемый огнем. Если этот «подпиточный» воздух втягивается обратно через дымоходы газовых или мазутных печей и водонагревателей, он также может втягивать смертоносные дымовые газы, такие как окись углерода, обратно в дом.Это называется «задним ходом» и является одной из причин, по которой все дома должны быть оборудованы исправными и исправными дымовыми сигнализаторами и сигнализаторами угарного газа.

Energy.gov

Отрицательное давление в доме может вызвать обратное попадание смертоносных дымовых газов в жилые помещения.

Эшли Элдридж, ветеран трубочиста и директор по образованию Американского института дымоходной безопасности (CSIA), говорит: «Безопасность — лучшая причина, по которой профессиональный трубочист проверяет, чистит и проверяет любой камин, когда вы переезжаете в дом. .Хотя домовладельцы могут чистить и обслуживать собственные камины и дымоходы, маловероятно, что они обладают необходимыми знаниями или опытом, чтобы обнаружить все потенциальные проблемы во время проверки ».

Найдите сертифицированного специалиста по дымоходам через CSIA.

Элементы для каминов и дымоходов

Большинство дровяных каминов строятся из тяжелых каменных материалов на прочном фундаменте с каменными дымоходами.Некоторые из них построены на заводе и оснащены специальными трехслойными дымоходами из нержавеющей стали.

Один из распространенных типов каменной кладки называется камин «Рамфорд» в честь британского графа 18 века Рамфорда, который разработал этот дизайн. Камины Рамфорда намного лучше удаляли дым из камина и обогревали комнату, чем их предшественники. Дизайн выдержал испытание временем — камины в стиле Рамфорда превосходят даже некоторые более новые, современные конструкции.

CSIA.org

Самый распространенный вид дровяных каминов.

Топка

кладки камина построена с особым, термостойким огнеупорным кирпичом, а внутренняя частью дымовой трубы выстлан термостойкими, квадратными глиняных трубками, называемыми «плитками». Видимые части дымохода, очага и камина обычно изготавливаются из негорючих материалов, таких как кирпич, камень или плитка. Дымоход иногда закрывают металлической или каменной плитой, чтобы не допустить попадания дождя и снега, а также экраном, чтобы птицы и животные не попадали в дымоход.Элдридж говорит, что экраны служат и для другого применения: «Экран также действует как искрогаситель, сдерживая любые угли, которые попадают в дымоход до самого верха».

Шерри Джеймс

Колпак дымохода не дает дождю, снегу, птицам и животным попасть в дымоход.

Маленькая чугунная дверь, называемая заслонкой, устанавливается прямо над огнем, ведущая к дымоходу, и приводится в действие с помощью прикрепленной ручки. Он закрыт, когда камин не используется, и открывается, когда горит огонь. Его также можно использовать для контроля количества воздуха, проходящего через топку для подпитки огня, что помогает регулировать интенсивность горения огня. Камины обычно имеют сетку или решетку, которая предотвращает попадание углей в комнату во время пожара. Иногда в каминах есть стеклянные двери, которые следует оставить открытыми, когда огонь горит, но которые можно закрыть, когда огонь уменьшится до углей или когда огонь не горит, чтобы уменьшить нежелательный поток воздуха в дымоход.

Шерри Джеймс

Заслонка помогает контролировать интенсивность пожара, ограничивая поток воздуха.

Многие камины также будут иметь приподнятую решетку для огня, которая приподнимает огонь, чтобы обеспечить лучший поток воздуха и горение, и дверцу для золоотвала в полу топки, оба из чугуна. Золоотвал позволяет сметать холодный пепел в камеру под топкой, обычно в закрытую камеру в основании камина в подвале. Там к золе можно получить доступ через другую небольшую, плотно закрывающуюся металлическую дверцу, откуда его можно вынуть, не пачкая готовую жилую зону.

Шерри Джеймс

Золоотвал позволяет собирать золу в подвале, где легче удерживать беспорядок.

Хотя каменная топка является наиболее распространенным типом, некоторые камины снабжены специальными металлическими вставками для более эффективного и чистого сжигания дров.Часто вставки включают в себя вентиляторы, которые циркулируют воздух из жилого помещения вокруг герметичной топки, делая огонь более эффективным обогревателем жилых помещений. Это делает работу дровяного камина больше похожей на дровяную печь.

Энди Дин для PacificEnergy.net

Топка для сжигания древесины может повысить эффективность и тепловую мощность камина, при этом выделяя меньше вредных веществ.

Как это работает

Перед зажиганием огня заслонку открывают для выхода дыма и продуктов сгорания.Как только огонь горит, очень горячие дымовые газы начинают подниматься вверх по дымоходу за счет конвекции. В то же время огонь втягивает воздух из дома для горения. По мере стабилизации пламени горячие, смертоносные дымовые газы продолжают вытягиваться вверх и выходить из верхней части дымовой трубы, одновременно втягивая свежий воздух для горения.

Когда огонь затухает и зола полностью остывает, заслонку закрывают, чтобы избежать нежелательной потери тепла из дома.Затем золу можно убрать из топки или доставить на золоотвал через дверцу в полу каменного камина.

Элдридж из

CSIA говорит: «Вообще говоря, открытый камин не является эффективным обогревателем из-за того, что дымоход забирает не только горячие дымовые газы из дома, но и кондиционированный воздух из дома». Большая часть свежего воздуха — это холодный воздух, всасываемый через щели и щели в доме, из-за чего в доме кажется холодным и сквозняком.Установка трубы между наружным помещением и камином для прямого впуска подпиточного воздуха позволяет избежать как дискомфорта, связанного с проникновением воздуха через трещины и щели, так и потенциальной опасности обратного вытягивания из-за недостатка воздуха для горения.

Камины можно сделать несколько безопаснее и эффективнее, установив стеклянные двери. Это добавляет уровень защиты, а также более тщательно контролирует поток воздуха к огню. Однако даже камин со стеклянными дверцами имеет довольно низкую эффективность обогрева.Установка высокоэффективной металлической каминной топки, одобренной EPA, делает камин более похожим на дровяную печь. Таким образом, камин можно превратить в более чистый и эффективный источник тепла, чем традиционный камин, и сэкономить деньги домовладельца на счетах за отопление.

Перед наступлением холодов осмотрите свой камин, следуя этим советам.

Если ваш дымоход когда-либо загорелся, вот советы по его восстановлению.

Ухаживайте за дымоходом этой зимой, установив заглушку на дымоход.

Газовый камин с режимом малого пламени добавляет атмосферы в гостиную.

Хорошо продуманный камин может дать 100% окупаемость вложений.

Уход за дровяным камином

Удалите золу из топки либо через золоотвал, либо прямо из топки, когда огонь полностью погас и зола остыла. Пепелом можно посыпать клумбы как хороший источник питательных веществ для растений.

Чистка дымохода и ежегодный осмотр — это самая важная часть обслуживания камина и дымохода. Со временем дымоход может покрыться сажей и креозотом, которые являются побочными продуктами пожара, которые не гаснут эффективно. Как только покрытие нарастает, оно потенциально может загореться в результате так называемого опасного «пожара в дымоходе». Элдридж объясняет, почему дымоход огнь может быть настолько разрушительным: «В то время как топка построена с огнеупорным кирпичом и предназначена для прямого контакта с огнем, весь выше демпфера предназначен, чтобы выдержать только горячий дым и газы от огня, а не огня самого, так пожар в дымоходе может вызвать серьезные повреждения.«Дымоход следует прочистить, когда скопление креозота составляет 1/8 дюйма или более и в конце сезона. Подметание следует проводить до лета, поскольку влажность воздуха может смешиваться с креозотом с образованием кислот, которые могут повредить кладку и вызвать резкий запах.

После прочистки дымохода на очаг и в комнату кладут тряпку. Для защиты подметальщиков от вдыхания сажи и креозотовой пыли, которые могут нанести вред их здоровью, надевают респиратор.Затем металлические или пластиковые щетки и инструменты для дымохода, наряду с вакуумной системой, счищают сажу и креозот с внутренних стенок дымохода и выступа заслонки. Также осматривают колпак дымохода и очищают от креозота. Иногда можно использовать химический очиститель.

В то же время дымоход и камин чистятся, они осматриваются, чтобы убедиться в отсутствии серьезных трещин в топке, дымоходе или облицовке, на предмет незакрепленных или отсутствующих кирпичей или раствора, что заслонка установлена ​​и работает правильно, что крышка дымохода в хорошем состоянии и дымоход прочен.

Советы по уходу за камином

  • Установить сигнализаторы дыма и угарного газа и поддерживать их в рабочем состоянии.
  • Держите горючие материалы, такие как ковры, шторы и мебель, подальше от камина, когда горит огонь. Охранник перед камином поможет уберечь детей и домашних животных от вреда. Убедитесь, что в пределах 12 дюймов над перемычкой (металлическая пластина в верхней части камина) нет горючих материалов, включая такие вещи, как деревянный камин.
  • Убирайте золу из камина всякий раз, когда она достигает дна решетки, где она может препятствовать потоку воздуха (дюйм золы в камине фактически облегчит поддержание огня). Для безопасности используйте респиратор и перчатки.
  • Поручайте чистку и осмотр вашего дровяного камина и дымохода сертифицированным специалистом по уборке не реже одного раза в год, в конце сезона горения или чаще, если вы заметите скопление креозота и сажи на поверхности более 1/8 дюйма. внутри дымохода. Американский институт безопасности дымоходов, некоммерческая организация, основанная в 1983 году, насчитывает почти 1500 специалистов по дымоходам в 49 штатах, которые активно имеют сертификаты сертифицированных трубочистов.
  • Проверьте работоспособность своего камина, зажгите несколько маленьких кусочков выдержанной древесины, освещенных сверху вниз. Если дым не выходит вертикально из камина в дымоход, а попадает в комнату, немедленно устраните и устраните все проблемы. К ним могут относиться скопления креозота / сажи, другие обломки в дымоходе, такие как птичьи или животные гнезда, заслонка, которая закрыта или частично закрыта, или влажная древесина, которая плохо горит.
  • Жгите только выдержанную, а не «зеленую» древесину.Выдержанная древесина — это древесина, которая была распилена и высушена под навесом в течение не менее 6-12 месяцев, при этом влажность прибора составляет менее 20%. Колотая древесина лучше сохнет и горит лучше, чем цельные поленья. Хорошо выдержанная древесина издает резкий звенящий звук при столкновении двух бревен, а зеленая древесина издает глухой стук. Зеленое дерево не будет гореть так сильно, создавая больше копоти и креозота.
  • Обжигать твердую древесину, а не мягкую древесину. Твердая древесина, такая как дуб, ясень и клен, более плотная и тяжелая, отдает больше тепла, чем более легкие мягкие породы, такие как сосна, тополь и кедр.

10 основных принципов работы с дымоходом, которые должен знать каждый домовладелец

Тим Абрамовиц / Getty Images

Вне зависимости от того, переехали ли вы на прошлой неделе или много лет подряд жили в своем доме, дымоход может пугать. В конце концов, это не то, о чем мы так часто думаем, за исключением нескольких праздничных пожаров, и это не совсем простое занятие в вашем списке обслуживания дома.

Однако игнорирование камина — это не выход. На самом деле, забытый очаг может иметь ужасные последствия, когда речь идет о безопасности вашей семьи. Хотя об этом неприятно думать, домашние пожары случаются.

Мгновенно получайте скидки на предметы интерьера!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

Вместо того, чтобы рисковать, почему бы не вооружиться как можно большим объемом знаний? У нас есть инсайдерские знания по основам дымохода, которые должен знать каждый.Прочтите их и добавьте в закладки на будущее. Мы обещаем, что вы не пожалеете об этом.

Андреср / Getty Images

1. Изучите тип дымохода

Осознали вы это или нет, но не все дымоходы одинаковы. Знание того, какой у вас тип, необходимо для надлежащего ухода за домом. Существует три основных типа:

Металлические одностенные: Металлические одностенные дымоходы выглядят как тонкие металлические трубы, торчащие из крыши с круглым верхом. Этот тип обычно встречается в старых домах, поскольку новые строительные нормы отдают предпочтение каменной кладке.

Кладка: Это стандартные кирпичные дымоходы, которые в настоящее время считаются самыми безопасными. Кладочные дымоходы часто поставляются с предварительно установленной облицовкой для обеспечения надлежащей вентиляции.

Готовый металл: Этот тип также обычно называют «заводским» и в основном используется для коммерческих структур.

Забавна / Getty Images

2. Следите за кирпичом

Знаете ли вы, что кирпичная кладка, используемая для постройки дымохода, отличается от кирпичной кладки остальной части вашего дома? Специально выделенные огнеупорные кирпичи спроектированы так, чтобы выдерживать гораздо более высокие температуры, чем стандартные версии, часто до 3000 градусов F.

Помимо кирпичей, решающее значение имеет также тип раствора. Высокотемпературный цемент — самый безопасный выбор, когда нужно скрепить дымоход.

Но не всегда гарантия того, что при строительстве дымохода был использован огнеупорный кирпич. Домовладельцы должны следить за тем, чтобы кирпичи и строительный раствор не рассыпались, так как их, скорее всего, придется выточить и заменить более подходящими материалами.

Джон Кибл / Getty Images

3. Проверьте дымоход

Дымоход представляет собой вентиляционную систему.Это труба, находящаяся внутри дымохода, которая позволяет дыму и другим газам, которые накапливаются во время пожара, безопасно выходить из вашего дома.

Точно так же, как когда вы чувствуете заложенность носа и можете сказать, что приближается простуда, у неправильно работающего дымохода есть предупреждающие знаки. Если вы чувствуете, что ваша гостиная необычно задымляется во время пожара или обнаруживаете капли воды в камине, возможно, пришло время очистить дымоход от мусора.

Примечание по пожарной безопасности: всегда проверяйте, открыт ли дымоход, прежде чем разводить огонь. Это гарантирует, что дым от пламени сможет правильно выйти из вашего дома, и что вы и ваша семья сможете безопасно наслаждаться его теплом.

Mint Images / Getty Images

4. Подумайте о приобретении вкладыша для дымохода

Вкладыши для дымохода защищают ваш дом от тепла и горючих материалов, образующихся в результате пожара. В дымоходах без облицовки тепло от огня может подняться слишком быстро и вызвать возгорание близлежащих вещей. Вкладыши создают дополнительный барьер.

Есть три типа дымоходов на выбор.Подкладки из глиняной плитки лучше всего подходят для открытых каминов. Металлические вкладыши, которые обычно используются при капитальном ремонте существующих конструкций. Наконец, монолитные облицовки являются наиболее настраиваемыми и представляют собой цементный блок, разработанный в соответствии с уникальной формой вашего камина.

Когда приходит время покупать лайнер, размер зачастую является самым важным фактором. Лайнер правильного размера позволит горючим материалам безопасно покинуть ваш дом. Однако, если он слишком большой или маленький, существует большая вероятность накопления окиси углерода.

Иван Хантер / Getty Images

5. Купите заглушку дымохода

Вы знаете те маленькие предметы роскоши, которые сначала кажутся ненужными, но как только вы начнете ими пользоваться, они быстро станут совершенно необходимыми? Обычно это различие сохраняется для пультов дистанционного управления от телевизора или для ездовых на газонокосилках, но мы хотели бы отметить, что дымоходная крышка относится к той же категории.

По сути, заглушка для дымохода — это именно то, как она звучит. Это вентилируемая металлическая деталь, которая находится внутри дымохода и предотвращает попадание нежелательных материалов внутрь камина, при этом позволяя дыму выходить.

Он не дает проливным дождям просачиваться внутрь дымохода и потенциально вызывать утечки, а также не дает животным гнездиться в вашем камине в холодные месяцы.

ронстик / Getty Images

6.

Научитесь разводить огонь

Насколько сильным может быть огонь? Все, что вам нужно, это дрова и зажигалка, верно? Оказывается, есть несколько ключевых компонентов правильного огня, которые сохранят вашу семью в безопасности и в тепле.

Во-первых, это лес.При разжигании костра всегда нужно использовать сухие дрова. Вы также можете развести огонь из более мелких дров, также известных как растопка, прежде чем переходить к более крупным и толстым поленьям.

Тогда есть ускоритель. Никогда не стоит заливать в домашний камин легковоспламеняющиеся жидкости, такие как бензин. Вместо этого вы можете использовать заранее упакованные устройства для розжига огня или небольшие кусочки газет, чтобы разжечь пламя.

EricVega / Getty Images

7. Ежегодно проверяйте дымоход

Большинство людей думают, что им нужно беспокоиться о предварительном осмотре дома только тогда, когда они готовятся выставить свой дом на рынок.Но для некоторых компонентов вашего дома, включая дымоходы, ежегодный осмотр имеет гораздо больше смысла.

Вот в чем дело: большинство проблем с дымоходом начинаются с малого — небольшой разрыв в облицовке, позволяющий проследить количество вредных газов в ваш дом, или трещина на линии роста волос в дымоходе, которая растет с незначительной скоростью.

Хотя эти вещи сразу могут показаться не очень важными, если вы будете ждать десятилетия, чтобы разобраться с ними, вы можете столкнуться с большой проблемой и еще большим счетом за ремонт.Планирование ежегодной проверки может помочь вам выявить проблемы на раннем этапе.

chuckcollier / Getty Images

8. Нанять квалифицированного трубочиста

Помимо осмотра, дымоход нужно чистить примерно раз в год. К сожалению — или к счастью, в зависимости от того, как на это смотреть — высота и хрупкость дымохода затрудняют добавление в список дел. Вместо этого наймите профессионала.

Как всегда, нанимая на работу, вы хотите убедиться, что ваш трубочист снабжен светящимися ссылками.Однако вы также должны убедиться, что он или она имеет надлежащую страховку. Это может избавить вас от финансовой ответственности в случае падения или другого несчастного случая на работе.

Если вы не знаете, с чего начать, лучше всего начать с Национального руководства по трубочистам. Это поможет вам определить, как найти квалифицированного специалиста.

chuckcollier / Getty Images

9. Всегда очищайте свой очаг

Для многих камин является центром жилого пространства.Таким образом, камин и камин — очевидный выбор, когда дело доходит до размещения предметов декора. Но, хотя рождественские чулки и семейные фотографии могут выглядеть великолепно, они превращаются в опасность, когда у ворот возникает пожар.

Вдумайтесь: само собой разумеется, что пожары достигают впечатляюще высоких температур. Фактически, средняя температура домашнего пожара составляет около 1100 градусов по Фаренгейту. Даже с помощью каминного щита невозможно действительно гарантировать, что одна из этих случайных раскаленных искр не вырвется из остальных. В таком случае вы не хотите, чтобы предметы декора загорелись.

Итак, лучше всего их переместить. Прежде чем разжечь огонь в очаге, просто возьмите все эти безделушки и уберите их из зоны досягаемости. Поверьте, вам будет легче отдыхать, зная, что вы сделали все возможное, чтобы избежать возможной трагедии.

svetikd / Getty Images

10. Приобретите подходящие детекторы

К настоящему времени у каждого должен быть хотя бы один детектор дыма в доме. В случае пожара исправный детектор дыма обнаружит дым в воздухе и подаст сигнал тревоги, чтобы предупредить жителей дома.Если вы хотите купить новый, поищите версию, которая будет автоматически вызывать вашу местную пожарную службу, а если вы живете в многоквартирном доме, посмотрите, запрограммирован ли ваш детектор на включение спринклерной системы здания.

Детекторы окиси углерода могут иметь еще большее значение для вашей безопасности. В отличие от дыма, который можно увидеть и почувствовать в воздухе, окись углерода не имеет запаха. Тем не менее, это может быть смертельно опасным, если со временем вырасти в вашем доме.

Конечно, если у вас есть подходящие детекторы, очень важно регулярно проверять их правильное функционирование.Вы должны проверять и заменять батареи в ваших детекторах не реже одного раза в шесть месяцев. Если в вашем регионе летнее время, поменяйте часы в качестве напоминания.

Перри Мастровито / Getty Images

Когда дело доходит до ухода за кровлей, о дымоходе часто думают второстепенно. Хотя мы можем использовать наши камины только зимой, здоровый очаг необходим для обеспечения безопасности наших семей круглый год. В свете этой цели у нас есть некоторые основы дымохода, которые должен знать каждый домовладелец.Независимо от того, являетесь ли вы новичком в этой игре или участвуете в игре много лет, попробуйте их еще раз. Безопасность — отличный уравнитель.

У вас есть какие-нибудь подсказки для дымохода? Есть ли вопросы, на которые нужно ответить? Дайте нам знать в комментариях ниже.

10 советов по улучшению тяги дымохода открытого камина

Многие люди испытывают проблемы с тягой открытого камина, даже если камин новый.Ниже вы можете найти ряд советов по улучшению проекта, начиная с наименее радикальных мер и заканчивая наиболее радикальными мерами:

  1. 1. Обеспечьте быстрое и горячее начало огня. При разжигании огня дровами из быстро горящих пород древесины (тополь, сосна, ива, ольха и т. Д.) И блоком зажигалки быстро создается поток теплого воздуха через дымоход. Тепло создаст сквозняк в камине и будет поддерживать огонь. Используйте швейцарский или обратный метод освещения.Швейцарские исследования показали, что дрова лучше сгорают, если огонь горит сверху вниз. Это работает так: для начала положите два или три — не слишком больших — полена на пол или решетку камина, оставив между ними некоторое пространство. Затем положите три слоя растопки крест-накрест на бревна и друг на друга. Затем поместите два более легких блока на второй нижний слой растопки. Наконец, зажгите более светлые блоки. Также смотрите следующее видео.

  1. 2.Жгите только то дерево, которое просушено два года. Если вы сжигаете слишком влажные дрова, развести хороший огонь и поддерживать его будет труднее. После того, как вы разожгли огонь из горючих материалов и древесных пород, подкармливайте огонь трудногорючими породами древесины, такими как дуб, бук, береза ​​и древесиной плодовых деревьев. Эти породы дерева должны быть просушены не менее двух лет, чтобы хорошо разжечь огонь. Не используйте быстро горящие породы древесины (сосна, ива, ольха) в этой фазе пожара, так как это приводит к появлению опасного количества искр.Отопление влажной древесиной также не является экологически чистым, поскольку в нем выделяется относительно большое количество твердых частиц.

  1. 3. Поддерживайте огонь в камине с помощью мехов или ударной кочерги. Убедитесь, что огонь продолжает хорошо гореть, потому что это также поддерживает тягу в дымоходе и снижает дымность камина. Тихо горящий огонь работает лучше всего и является наиболее экологически чистым, если не выходит дым.Это требует внимания при розжиге огня.

Просмотрите здесь наш текущий онлайн-склад из 50+ старинных и старинных каминов

  1. 4. Развести огонь на дровах и / или на каминной решетке или в корзине для костра. При разжигании костра на огне с решеткой или без нее или в корзине для огня воздух может попасть под огонь, что улучшит его горение и продолжит гореть. Это наименее радикальный шаг с потенциально большим эффектом. Люди использовали эту технику с доисторических времен, сначала на одном андроне. Эффект от этого можно проверить, имитируя андиронов камнями.

Просмотрите здесь наш текущий онлайн-склад из 400+ старинных и винтажных андиронов или жареных собак

  1. 5. Увеличьте высоту каминной решетки или костровой корзины. При увеличении высоты колосниковой решетки огонь приближается к каналу дымохода, в результате дымоход становится теплее и сразу улучшается тяга.Вы можете проверить эффект этого, подняв каминную решетку или костровую корзину с камнями.

Просмотрите здесь наш текущий онлайн-склад из 50+ старинных и старинных каминных решеток

  1. 6. Откройте окно и выключите вытяжку на кухне. Открытый камин использует примерно 250 — 350 м3 3 воздуха в час для удаления продуктов сгорания и сжигания дров. В домах с хорошей изоляцией движение такого большого количества воздуха быстро становится проблемой.Это создает обратное давление, и дым вскоре попадает в дом. Это обратное давление также может быть создано кухонной вытяжкой в ​​хорошо изолированном доме. Открытие окна — это, конечно, вариант, но зимой это не очень привлекательное решение. Вытяжка из духовки также может влиять на тягу в камине.
  1. 7.Lower открытия открытого камина, , например, путем прикрепления полоски несгораемого см высоты стекло 15-20 в верхней части отверстия камина.Это приблизит поток воздуха к огню, и огонь будет гореть лучше. Раньше для этого также использовались полоски ткани. Вы можете проверить потенциальный эффект этого, например, временно поместив кусок стенной доски в верхней части камина.
  1. 8. Установите воздушный гриль. Установив воздушный гриль в камине или рядом с ним (с трубкой диаметром 15 см от прохода или через внешнюю стену) поток воздуха будет увеличен. Перед установкой воздушного гриля посоветуйтесь с этим решением у профессионала.

  1. 9. Установите вентилятор в дымоходе или на нем. Это довольно значительный шаг не только потому, что это довольно дорогое решение. К вентилятору и от вентилятора к рабочему выключателю должно быть подведено электричество. Кроме того, устройство необходимо ежегодно обслуживать. Для этого решения также важно, чтобы вы сначала посоветовались с профессионалом.

  1. 10. Улучшить дымовой канал. Если все вышеперечисленные меры не помогли, то ничего не остается, как улучшить дымовой канал. Это можно сделать, увеличив диаметр, убрав любые изгибы канала, сделав стенки канала более гладкими, удлинив дымовой канал и т. Д. Для этого радикального решения рекомендуется консультация профессионала.

Подробнее:

Для чего нужны андироны и каминные решетки?

Как выбрать решетку или корзину для костра?

10 советов по экологичному отоплению в камине

Как украсить камин?

Какие аксессуары для камина мне нужны?

Какие каминные инструменты вам нужны?

Хорошие идеи подарков для любителей каминов

Просмотрите здесь также наш текущий онлайн-склад из более чем 500 старинных и старинных каминов, чтобы украсить ваш камин

Просмотрите здесь также наши текущие онлайн-запасы более 100 старинных и винтажных каминных перегородок, чтобы украсить ваш камин.

Просмотрите здесь также наш текущий онлайн-склад из более чем 1000 других старинных и старинных аксессуаров для камина, чтобы украсить ваш камин

Как заставить дым подниматься в дымоходы и дымоходы

Проектирование дымоходов и дымоходов

Как заставить дым подниматься в дымоход ? Правильно построенный дымоход естественным образом «втягивает» поднимающийся горячий воздух, ревущий вверх по дымоходу, который останавливает попадание дыма в комнату и улучшает горение огня на всасывает воздух и кислород через огонь .Чтобы дымоход рисовался, он должен быть правильно спроектирован с сужением, сужением дымохода. Дымоход без сужения не будет тянуть , но его можно легко изменить, чтобы он работал правильно. Научный принцип известен как эффект Вентури.


См. Полную статью о стационарных помещениях «Up Yer Flue» здесь


Получение дымохода или дымохода для «вытяжки»

Я встретил человека, которому построили камин в своем новом доме, и его строитель сказал, что ему понадобится электрический вентилятор в дымоходе, чтобы вытягивать дым.Фанат, поклонник? Звучит неправильно, не так ли, дымоходы использовались тысячи лет, а в средние века у них не было электрических вентиляторов, не так ли?

На самом деле рисование из дымохода — это древнее искусство. Раньше были опытные ремесленники, которые путешествовали по сельской местности и ставили людям дымоходы, чтобы огонь горел должным образом, дым поднимался в трубу, а не выходил в комнату.

В наши дни, конечно, наука хорошо изучена.

Эффект Вентури

Секрет вытяжки дымохода — наличие сужения в дымоходе. Эта работа основана на принципе Вентури и названа в честь итальянского физика Джованни Батиста Вентури (1746–1822). Воздух, движущийся вверх по дымоходу, должен сжиматься, чтобы пройти через зазор сужения, как только дымоход открывается и давление поднимающегося воздуха падает, вызывая частичную вакуумность. Эта область более низкого давления всасывает в себя воздух через зазор. Воздух, проходящий через сужение и поднимающийся по дымоходу, ускоряется, и дымоход начинает втягиваться, вытягивая воздух вверх по дымоходу.

Эта концепция Вентури используется в карбюраторах для всасывания воздуха и бензина в двигатель автомобиля и всасывания воздуха для смешивания с газом в горелках вашей газовой плиты. Вы когда-нибудь замечали, что градирни электростанций уже посередине? Принцип Вентури также является принципом, который заставляет работать паруса яхты и крылья самолета, кривая на верхней поверхности крыла самолета заставляет воздух лететь над крылом быстрее, чем под крылом, вызывая меньшее давление на верхнюю поверхность, которое всасывает самолет вверх. .Способность поднимать вес самолета демонстрирует мощность, которую может генерировать принцип Вентури.

Итак, над камином ставим дымоход с перетяжкой над огнем. Получение правильного перетяжки раньше было настоящим искусством. В наши дни это наука, и мы видим, что принцип Вентури используется во многих отношениях, например, для подачи бензина в двигатель вашего автомобиля с помощью трубки Вентури в конструкции карбюратора и втягивания воздуха для смешивания с газом в горелках вашей газовой плиты.Вы когда-нибудь замечали, что градирни электростанций уже посередине?

Теперь я уверен, что вы читаете это и думаете о том, какое значение все это имеет. Я встречал людей, которым нужен камин, но они находят почти невозможным найти человека, обладающего знаниями, чтобы построить правильно работающий дымоход. Люди не понимают и, следовательно, строителя, который подумал, что нужно установить вентилятор.

Установка дымохода

Если у вас дымоход, который не работает должным образом, или вы хотите его построить, вам нужно построить дымоход с узкой частью над камином в нижней части дымохода. Это хорошая идея сделать это таким образом, чтобы вы могли легко изменить его позже, если вам нужно, на случай, если у вас нет правильного количества сужения.

Начните с сужения, которое составляет половину или две трети остальной части дымохода. Зажгите огонь, попробуйте и при необходимости отрегулируйте.

Вы должны знать, что:

  1. Если сужение недостаточно узкое, дымоход будет плохо тянуть.
  2. Если сужение слишком узкое, дымоход будет тянуть слишком хорошо, и дрова или уголь, которые вы сжигаете, сгорит слишком быстро.
  3. Если сужение станет еще более узким, это замедлит поток горячего воздуха, который может подняться в дымоход, и замедлит огонь.

Вам нужно найти золотую середину с хорошим компромиссом, или вы можете установить «Демпфер».

Заслонки для тушения пожаров

В те дни, когда в большинстве домов были камины и дымоходы, в дымоходе обычно устанавливали «заслонку», чтобы изменить размер сужения в дымоходе и, таким образом, контролировать огонь. Заслонка представляла собой либо кусок чугуна (чугун лучше выдерживает тепло, чем сталь), который скользил по дымоходу, либо вращался, как дроссельная заслонка в дымоходе, чтобы ограничить поток. По мере того, как вы увеличиваете сужение, вы можете увеличить количество притяжения и заставить огонь рычать — очень полезно при первом зажигании огня или быстром нагревании комнаты. Но по мере того, как вы увеличиваете сужение дальше, вы достигнете точки, где дальнейшее сужение будет «гасить» огонь, замедляя скорость потока вверх по дымоходу, и это позволит сэкономить топливо, это сделает огонь медленнее и будет использовать меньше угля или дров.Так им удавалось поддерживать огонь всю ночь.

Дымоходы Вентури сохранят прохладу в вашем доме.

Что еще более важно, тот же принцип Вентури также можно использовать для вентиляции помещений на крыше и охлаждения домов.

В Квинсленде, Австралия, старые строители домов устанавливали небольшой вертикальный дымоход с декоративным колпаком наверху в центре самого высокого гребня крыши. Вентиляционные отверстия были около 300 мм в диаметре и, возможно, длиной 800 мм с трубкой меньшего диаметра посередине, которая образовывала сужение.

Крыша под гофрированной железной крышей может сильно нагреваться и имеет очень мало щелей для вентиляции, поэтому строители старых домов придумали идею этих вертикальных вентиляционных отверстий на крыше и обнаружили, что они очень эффективны. Вентиляционное отверстие будет вытягивать горячий воздух из пространства крыши, втягивая более холодный воздух под карнизом вдоль нижнего края крыши. Постоянный поток воздуха через крышу отводит тепло и сохраняет прохладу в доме.

В наши дни многие дома имеют черепичные крыши, и вентиляция пространства под крышей не является проблемой, поскольку обычно между черепицей есть много зазоров, которые позволяют воздуху свободно циркулировать.Однако, если ваша крыша достаточно хорошо герметизирована и имеет подкладку под плиткой, или если она сделана из гофрированного железа, красящего материала, асбеста или, как я недавно видел, медного листа, эффективное кровельное вентиляционное отверстие может быть разумным вариантом.

Особенность использования трубки Вентури заключается в том, что это природное явление можно использовать для создания движения воздуха даже в самые тихие дни. Это очень просто, очень дешево и не имеет движущихся частей, которые могут выйти из строя.

Пока еще рано, но по мере того, как инициативы по борьбе с глобальным потеплением в сочетании с высокой стоимостью энергии начинают действительно набирать обороты, мы вполне можем увидеть некоторые очень умные разработки, использующие эффект Вентури для поддержания прохлады в наших домах.

Фил Уилсон
Авторское право © Фил Уилсон, август 2008 г.
Эту статью или любую ее часть нельзя копировать или воспроизводить без разрешения владельца авторских прав.

вот как это остановить!

Почему дымит камин и что с этим делать?

Для большинства людей вечер у камина может быть успокаивающим и расслабляющим. Однако есть Ничего особенно успокаивающего в нежелательных клубах дыма от камина, которые проливаются в дом, пока горит огонь жжение. Дым, выходящий через отверстие камина, является результатом плохой вытяжки камина, что может вызвано рядом факторов. Вот некоторые из наиболее распространенных причин и решений.

Дом хорошо изолирован:
В отличие от дома с умеренным сквозняком, относительно воздухонепроницаемый дом может быть не в состоянии подавать достаточно наружного воздуха к огню, что приводит к отрицательной давление в доме. Хорошо изолированные дома могут извлечь выгоду из вентиляционного отверстия, установленного в камине, чтобы удовлетворить потребности огня.Во многих случаях хороший каменщик может модернизировать вентиляционное отверстие в существующем камине. Попробуйте открыть окно в каминной комнате во время горения. Если камин начинает тянуть лучше, скорее всего, в этом проблема.

Вытяжные вентиляторы в доме:
Работающий вытяжной вентилятор на кухне или в ванной может быть причиной дыма от камина. Еще одним виновником может быть нагнетательный вентилятор система принудительного горячего воздуха, особенно если выходное отверстие печи находится в том же помещении, что и камин. Эти типы вентиляторов могут очень легко создать мощное отрицательное давление, мешающее правильной вытяжке камина.Если вы убедитесь, что все эти типы вентиляторов выключены, пока горит камин, проблема с дымом может исчезнуть.

Слишком тепло на улице:
Известно, что даже камины с отличным сквозняком, когда на улице холодно, выпускают дым от камина, когда он немного теплее. Чем больше разница температур между температурой внутри помещения и температурой наружного воздуха, тем лучше огонь будет тянуть. При топке камина обращайте внимание на внешнюю температуру. Пожар, когда холоднее может помочь.

Проблемы с заслонкой / заглушкой дымохода:
Убедитесь, что заслонка полностью открыта. Иногда наверху есть капюшон от дождя или даже другой демпфер. дымоход, который может быть засорен и требует внимания. Попросите профессионала проверить, так ли это.

Дымоход необходимо прочистить:
Креозот, скопившийся в дымоходе, может уменьшить поток выхлопных газов, что может вызвать дым в камине, а также может привести к пожару в дымоходе. Разрушенный дымоход также может вызвать проблемы с вытяжкой.Нанять трубочиста в осмотрите камин на предмет повреждений и прочистите дымоход. Это нужно делать хотя бы раз в год, даже если ваш камин работает безупречно.

Мокрые дрова:
Часто проблема заключается в замачивании влажных дров. Огонь, который тлеет или издает шипящие звуки при горении, может содержать большое количество воды. Такой огонь просто не может генерировать достаточно тепла, чтобы дымоход хорошо тянулся. Если вы ударите два небольших куска сухих дров вместе, вы услышите четкий резкий звук.Если вы слышите глухой стук, скорее всего, древесина влажная. Попробуйте развести костер из дров, которые, как вы уверены, сухие, как бревна, хранившиеся под навесом.

Неправильно построенный камин:
Если вы смогли исключить возможные причины, перечисленные выше, неправильная конструкция камина, вероятно, является причиной проблемы с дымом камина. Есть важные части камина, которые должны быть построены с определенными размерами по отношению к другим компонентам. Соотношение объема дымохода и размера отверстия камина чрезвычайно важно.Другие факторы включают конструкцию дымовой полки, размер и форму заслонки, высоту дымохода по отношению к пику высоты крыши и так далее.

Восстановление или модификация существующего камина — это просто нереальный вариант для большинства домовладельцев. Реконструкция дымовая полка, топка или добавление высоты к дымоходу может стоить 10 000 долларов и более! Много раз такие амбициозные попытки переделать дымный камин безуспешны, и проблема сохраняется. Дорогая вытяжка на дымоходе доступны вентиляторы, которые вытягивают дым в дымоход.Однако мы не рекомендуем эти агрегаты, так как их мощная способность всасывания на самом деле забирает слишком много тепла из дома и из дымохода.

Вот как заставить ваш неправильно построенный камин работать как чемпион:
Правильная тяга вашего темпераментного камина и при этом резкое увеличение теплопроизводительности вполне в ваших силах! Просто удалите имеющуюся решетку для корзины и замените ее нашей эксклюзивной вертикальной решеткой для камина «Wall of Fire».

LEAVE A REPLY

Ваш адрес email не будет опубликован.
