Буржуйка для гаража: делаем своими руками

Автор admin На чтение 14 мин Просмотров 158 Опубликовано 09.02.2022

Очень часто в подсобных помещениях, которые не связаны с центральными тепловыми сетями возникает вопрос их отопления. Такими помещениями могут выступать в первую очередь гаражи. Выходом из данной непростой ситуации становится обычная печка, которая в народе называется буржуйкой. Откуда происходит название, никто не знает.

Буржуйка представляет собой обычную металлическую ёмкость, как правило, округлой цилиндрической формы, к которой приварена трубы и есть двёрка для забрасывания топлива. Труба, как правило, выведена в форточку.

Буржуйки используются для отопления помещений малых площадей, таких как гараж или сарайчик, или иное маленькое помещение.

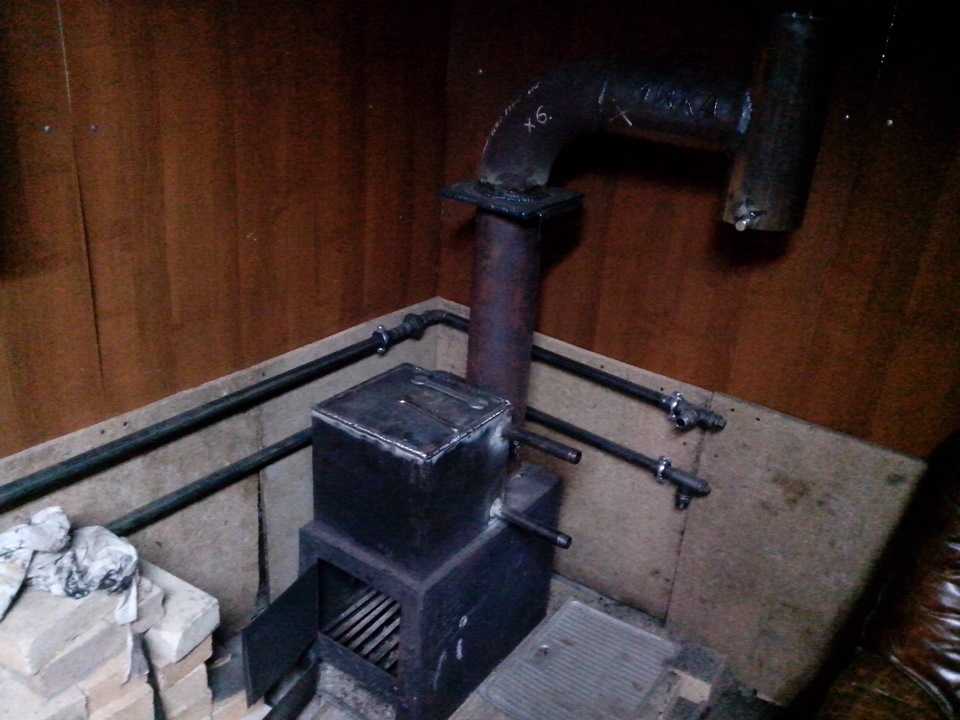

Разместить буржуйку в гараже просто.

Не редки случай, когда буржуйка была изготовлена специально для отопления только гаража. В этом случае её ставят в углу, или любом другом удобном месте и обкладывают кирпичом, а трубу выводят на улицу через крышу, при этом она также может быть обложена кирпичом.

Своё большое распространение буржуйка получила благодаря достаточно большому КПД и благодаря её эффективности при использовании в подобного рода помещениях.

Их большое распространение привело к созданию сразу нескольких видов таких печей, в том числе и более современной разновидности – булерьяна.

Содержание

1. Общие сведения про печи
2. Конструкция первая
3. Конструкция печи номер два
4. Конструкция печи номер три
5. Техника пожарной безопасности при обращении с буржуйкой
6. Меры по повышению эффективности

Общие сведения про печи

Чтобы лучше понять, о чём пойдёт речь, следует подробнее остановиться на вопросе, что это такое буржуйка, а уже потом рассматривать такие вопросы, как буржуйка для гаража своими руками, тем более что для саморучного изготовления требуются хоть какие-то минимальные знания.

Буржуйки – это маленькие печи, которые полностью, как правило, выполнены из металла. Могут иметь квадратную прямоугольную и цилиндрическую форму. Такие буржуйки имеют свою собственную классификацию.

По принципу своего устройства подразделяются на два основных типа:

• Простые;
• Каркасные;

Первый тип изготовлен только из листовой стали, то есть эта сталь и есть корпус печки. Второй тип имеет корпус, выполненный из арматуры, который, в свою очередь, обшивается сверху сталью.

Такой тип печи наиболее подходит для изготовления такого сооружения, как буржуйка для гаража своими руками, так как изготавливать каркасные печи самому проще, чем простые, несмотря на их название.

 В качестве материала для печи можно использовать любую сталь – всё зависит от того, на какое время рассчитана печь. Если планируется, что печь будет обогревать ваш гараж не один год, то лучше использовать достаточно толстый лист стали, который внутри может быть обмазан глинобетоном.

Глинобетон представляет собой достаточно густую глину, которая очень тяжело разминается руками и которая содержит мелкие куски битого красного кирпича.

Если планируется использовать печь только в экстренных случаях пару раз в год, то можно использовать обычную кровельную жесть, которая имеет не очень большую толщину.

Для того, чтобы обезопасить буржуйку от быстрого прогорания, её с внутренней стороны подвергают футерованию. Футерование – это всего лишь кладка кирпича. Как правило, буржуйки изнутри обкладывают в четверть кирпича.

В качестве кирпича может использоваться и вышеупомянутый глинобетон. Разница между ними только в толщине. Если планируется выложить печь изнутри слоем до 7 сантиметров, то можно это делать глинобетоном, если слой должен быть свыше 7 сантиметров, то лучше всего применить кирпич.

Очень часто можно видеть в новостях, что происходят возгорания гаражей, которые отапливались буржуйками. Действительно, буржуйка для гаража своими руками очень пожароопасна, но при грамотном её использовании она приносит только пользу и никакого вреда.

Конструкция первая

Пожалуй, самой простой конструкцией является печь, которая выполнена в виде металлического цилиндра. Такая печь представляет собой этот самый цилиндр, который имеет диаметральное сечение размеров в 30-45 см и высоту в 60-80 см, с приваренной и выведенной на улицу трубой.

Как правило, стенки печи достаточно толстые, так как сгорания топлива происходит непосредственно в самой печи, иногда толщина стали достигает 12 мм, но чаще всего применяется сталь толщиной в 8-10 миллиметров.

Такая печь является самой простой, поэтому главным её недостатком будет отсутствие возможности регулировать тягу.

Для того, чтобы изготовить такую буржуйку самостоятельно нужны следующие материалы:

• Металлический цилиндр указанных размеров;
• Металлическая труба диаметром 10-15 сантиметров;
• Двёрка и петли на неё;
• Пластина с диаметром равным диаметру трубы;

Труба должна быть не слишком большой, но и не слишком малой по своему диаметру.

Если трубы малого диаметра не нашлось, то нужно вваривать в неё пластину, которая представляет собой усечённую окружность, то есть она должна перекрыть трубу примерно на 60-70 процентов площади круга.

После этого нужно разметить верхнюю плоскость печи. В ней необходимо вырезать отверстие, которое равно диаметру трубы. Дальше вваривается труба, которая выводится наружу. После этого аккуратно болгаркой вырезаем нужного размера отверстие сбоку печки, которое будет служить отверстием для топки.

Позже к этому отверстию привариваем петли и вешаем на них двёрцу. Так получилась простейшая буржуйка для гаража своими руками. У такой печи, сделанной своими силами, есть существенные недостатки, которые хорошо видны при сравнении её с другими видами подобных печей.

Например это то, что площадь соприкосновения любого круглого тела меньше, чем квадратного, значит квадратная печь будет прогревать воздух в большем количестве, а значит и весь гараж прогреется за меньшее время.

Вторым недостатком можно выделить то, что труба используется достаточно большого диаметра, а значит и стенки трубы достаточно толстые. Это означает, что труба будет на этапе прогревания забирать большое количество тепла.

Конструкция печи номер два

Второй вид, который может иметь буржуйка для гаража своими руками, называется печью с повышенным КПД. Она также не имеет регулировки времени накопления тепла, но зато имеет возможность контролировать длительность горения.

Это обеспечивается за счёт маленькой пристройке к печке. Сам принцип такой. Обычная печь достаточно быстро сжигает дрова, их приходится постоянно подбрасывать, что не очень удобно, а особенно, когда вы в гараже проводите некоторые работы.

Для того, чтобы этого избежать следует приваривать вышеупомянутую пристройку. Она представляет собой, по сути, металлический короб с тремя сторонами, который по высоте будет меньше, чем вся остальная печь.

При этом сама печь должна быть квадратная. Такой трёхстенный короб должен привариваться к основной печи чуть выше дна. Сама такая конструкция устанавливается на постамент из кирпича. Снизу на постаменте должен стоять такой же ящик в который вварены два других короба.

Таким образом, эти два короба имеют общее пространство, как сообщающиеся сосуды.

При первой топке на дне общего металлического ящика образуются угли. Позже это поможет сгорать дровам только с одной стороны.

https://www.youtube.com/watch?v=1LRypT_5ZWg

Дрова, которые в основном ящике будут располагаться вертикально, будут касаться только одним концом углей, а следовательно и сгорать будут постепенно. Это увеличивает время горения дров, а благодаря большой площади печи – теплоотдачу в пространство гаража.

Основной короб, то есть тот, в который загружаются дрова, можно выполнять и цилиндрической формы. При высоте такого цилиндра в 42 сантиметра время горения дров превышает 4 часа, то есть одна закладка дров будет гореть 4 часа, а не 30 минут, как в обычной печи.

Конструкция печи номер три

Данная конструкция существенно отличается от первых двух тем, что имеет регулируемую тягу. Такая буржуйка для гаража своими руками, как правило, делается квадратной.

Для изготовления потребуется несколько металлических пластин и сварочный аппарат, также некоторые другие детали, о которых речь пойдёт немного ниже.

Оптимальной по своим размерам, а также по времени отапливания гаража средне статистических размеров, будет считаться печь с основанием, которое имеет сечение квадрата со стороной в 40-50 сантиметров. Высота такого прямоугольника должна быть в районе 80 сантиметров.

Для изготовления печи сначала необходимо к основанию приварить пластины стенок, а потом верхнюю крышку. Прежде чем всё это сваривать нужно в той пластине, которая является боковой вырезать заранее отверстие для двёрки.

В верхней пластине необходимо вырезать отверстие под трубу. К слову говоря, отверстие может располагаться и в боковой стенке, но тогда труба должна иметь дополнительное колено, а точнее уголок в 90 градусов, чтобы трубы выходила из печи в горизонтальном направлении, но потом становилась в вертикальное положение.

Следует отметить, что для большей степени теплоотдачи и для более быстрого прогревания гаража следует выбирать пластины не слишком толстые, меньше 8 миллиметров, лучше, когда такой показатель не будет превышать 4 миллиметров.

Изготовление начинается с того, что берётся металлический уголок и к нему приваривается арматура, которая имеет порядка 16-20 миллиметров в диаметре.

Арматурные прутья должны располагаться на расстоянии в 15-20 миллиметров друг от друга. Потом на этот готовый каркас укладываются листы и свариваются между собой одним сплошным швом.

После этого привариваем трубу. Для того, чтобы иметь возможность регулировать тягу, необходимо в трубе сделать самодельный шибер.

Шибер является простым пятаком, который изготовлен из той же стали, что и стенки трубы. Диаметр такого пятака на пару миллиметров всегда меньше диаметра трубы.

В трубе необходимо сделать два отверстия, которые будут немного больше диаметра прутка. Потом часть прутка произвольной длины загибаем под угол в 90 градусов и вставляем в проделанные отверстия. Снизу кладём пятак и фиксируем его в нескольких местах.

Таким образом, при помощи этого пятака и происходит регулировка тяги.

Техника пожарной безопасности при обращении с буржуйкой

При использовании чисто металлической печки следует учесть, что металл нагревается достаточно быстро и до очень высоких температур, так как является очень теплоёмким веществом. Иногда можно видеть, как стенки буржуйки раскаляются докрасна. Посему можно выделить одно правило пожарной безопасности, которое будет устанавливать минимальное расстояние между буржуйкой и деревянными поверхностями. Печку нужно ставить не ближе 20 сантиметров к любым деревянным поверхностям.

Часто, при использовании буржуйки, как отопительного элемента гаража, нет возможности удалить её от дерева, бензина и других легковоспламеняющихся веществ на нужное расстояние.

Кстати, от горючих веществ, которых всегда много в гараже, буржуйку лучше удалять на минимальное безопасное расстояние в метр и больше. Деревянные стены в таком случае нужно оштукатурить или наверх просто набить металлические пластины. В качестве штукатурки можно использовать обычный цементный раствор.

Если в гараже пол выложен досками, что можно часто наблюдать в старых гаражах, то его тоже нужно оградить от открытого огня и от раскалённого металла, а особенно, если буржуйка не имеет ножек. В таком случае следует выполнить следующие действия:

• Поставить буржуйку на постамент. Он может выполняться из красного кирпича в два слоя, можно и больше. Минимальная высота постамента не должна быть меньше 10 сантиметров;
• Набить перед буржуйкой лист металла. Этот лист будет защищать деревянный пол от возгорания при попадании на него углей или искр из буржуйки. Размер листа должен быть по длине не меньше, чем полтора длины печи, а по ширине не меньше 50 сантиметров, то есть противоположный край стального листа должен отстоять от буржуйки на расстоянии в полметра. Толщина металлического листа не имеет значения;

Меры по повышению эффективности

Буржуйки устанавливают преимущественно там, где нужно обогревать помещения небольшие по своей площади, будь это загородный дом или гараж, в котором зимой необходимо минимально обогреть руки или создать нормальные условия для работы.

Буржуйки изготавливают в заводских условиях, но буржуйку для гаража можно сделать и своими руками. Она может быть изготовлена из стали или чугуна. Буржуйку для гаража своими руками лучше изготовить из стали, т.к. буржуйка из чугуна отличается своей дороговизной.

Печь – буржуйка состоит из камеры где происходит горение дров, в которую встроена колосниковая решетка, зольник и дымоход. Нагрев воздуха в помещении происходит благодаря излучаемой энергии от нагретого корпуса буржуйки. Дрова для розжига закладываются через отверстие в корпусе, закрывающееся дверцей на засов.

Быстрая растопка – главное достоинство буржуйки. По своим отопительным характеристикам такая печь не уступает хорошему огромному камину. Прогревается буржуйка для гаража своими руками за очень короткий промежуток времени и, уже через 8 – 10 минут начинает отапливать помещение, распределяя тепло вокруг себя равномерно.

Буржуйка обладает простотой подключения к дымоходу. В большинстве случаев он подключается вертикально и выходит через крышу.

Еще дымоход может быть подключен горизонтально, в этом случае труба от буржуйки проходит через стену прямо за буржуйкой. Таким образом, при горизонтальной установке дымохода мы скрываем его за корпусом печи.

Для ее растопки требуется три, четыре килограмма дров, это несравнимо с растопкой камина, для которого потребуется в три или четыре раза больше дров.

При относительно небольших размерах (высота и ширина не более метра) буржуйка имеет относительно неплохую теплоотдачу.

 Не смотря на такое огромное количество достоинств, печь – буржуйка имеет огромное количество недостатков. Самый главный ее недостаток – это высокая пожарная опасность.

Раскаленная поверхность, при неосторожном использовании, грозит своему владельцу ожогами, а дымоход может стать причиной возгорания помещения, в котором установлена печь. Для того чтобы избежать таких не очень радостных последствий, дымоход нашей буржуйки для гаража, должен оснащаться хорошей теплоизоляцией.

При использовании такой печи получаемое тепло не аккумулируется, а также его большая часть уходит в трубу. Помещение обогревается, в основном, только в том месте, где установлена наша буржуйка, и только на время ее растапливания.

После окончания горения дров, как буржуйка, так и комната быстро остывают.

Для того чтобы буржуйка для гаража своими руками имела большую эффективность при использовании, мы преобразуем ее недостатки в достоинства, с помощью небольших изменений.

Теплоотдача играет главную роль, выясним, где происходит наибольшая потеря драгоценного тепла, теряемого за время эксплуатации. Каждый пользователь буржуйки часто замечает, что труба бывает, очень сильно раскаляется.

Это значит, что мы можем использовать трубу в качестве дополнительного источника тепла. Следует изменить геометрию дымохода, сделав его ступенчатым.

При такой геометрии дымохода меняется направление выходящих, разогретых, газов. Данным способом мы более продуктивно используем тепло для обогрева помещения.

Следующим шагом будет установка специального кожуха вокруг нашей печи. В кожухе установлены направляющие пластины, которые создают дополнительную циркуляцию воздуха по спирали.

Движение воздуха по спирали создает дополнительную конвекцию, это увеличивает производительность печи, учитывая то, что дров уже понадобится меньше.

В западных странах таки печи называют конвекторными. На стенки из стали наносят жаропрочную краску, как правило, серебристого или черного цвета.

В специализированной литературе рекомендуется обкладывать буржуйки кирпичом, используя их в роли металлической топки. Идея, на первый взгляд очень заманчивая, ведь при нагреве кирпичной обкладки мы уменьшим потери тепловой энергии и сумеем обогревать пространство помещения длительное время.

На самом деле, это очень плохая идея, так как влечет за собой прогорание металла корпуса печи. В итоге буржуйка быстро разрушится, т. к. основной задачей буржуйки является обогрев помещения за счет свободной отдачи тепла всей поверхностью корпуса.

Можно попробовать немного по иному замуровать нашу буржуйку, установив ее в нишу в стене, стены и свод которой выложены камнем. При этом надо учитывать, что расстояние между стенами и корпусом буржуйки должно составлять не менее пятнадцати сантиметров.

Такое маленькое расстояние требуется для того чтобы исключить прогар металла и повысить теплоотдачу, используя тепло от камней в дальнейшем.

Обкладывая нишу камнем, мы решаем еще и вопрос пожаробезопасности, ведь камень является отличным противопожарным материалом.

Не стоит забывать про пол, который следует изолировать керамической плиткой или металлическим листом, это не для того чтобы пол не прогорел, а также для дополнительной безопасности.

 Как дополнением к приведенным мерам по увеличению теплоотдачи можно добавить еще одну дополнительную меру – это установка вентилятора.

Установка вентилятора не является обязательным условием, но для быстрейшего обогрева стоит призадуматься над его покупкой. Вентилятор устанавливается в полутора метрах над буржуйкой и служит для переноса теплых потоков воздуха в обогреваемое помещение, одновременно смешивая его с холодным воздухом.

Приведенные меры позволяют увеличить теплоотдачу печи – буржуйки.

Печь для гаража своими руками: металлическую, длительного горения, кирпичную

К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она должна быть небольшой, но эффективной — требуется быстро вывести помещение из «минуса» в хороший «плюс». Так что выбирая конструкцию, не забывайте что печь для гаража должна быстро и легко разгораться. Еще желательно, чтобы она могла топиться отходами — закупать хорошие дрова очень небюджетно, да и хранить особо негде.  Ну и еще одно требование — конструкция должна быть простой, чтобы легко можно было сделать своими руками.

Содержание статьи

• 1 Какие печки можно сделать для гаража
• 2 Буржуйки — проверенные и простые конструкции
  • 2.1 Буржуйки из баллона, бочки или трубы
    • 2.1.1 Вертикальные
    • 2.1.2 Горизонтальные
    • 2.1.3 Из двух бочек
• 3 Печь для гаража длительного горения
  • 3.1 Конструкция
  • 3.2 Принцип работы
  • 3.3 Процесс изготовления
  • 3.4 Доработки
• 4 Порядовка кирпичной печи для гаража
• 5 Чертежи и схемы

Какие печки можно сделать для гаража

В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона)  может гореть до 8 часов. Все это время в гараже тепло.

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для  сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://www.youtube.com/watch?v=PEWZxL2ebXE

Печь для гаража длительного горения

Все из того же газового баллона можно сделать печь для гаража длительного горения. Есть разные конструкции, но наиболее проверенная и стабильно работающая называется Бубафоня — по нику автора, который ее придумал и выложил на одном из форумов. Это было около 5-6 лет назад. С тех пор у многих стоит это чудо — простая и оригинальная конструкция, высокая эффективность и то, что закладывать можно не только дрова, но и стружки и даже опилки. Можно даже доработать Бубафоню под водяное отопление в гараже, что делалось уже не раз (водяная рубашка вокруг корпуса).

Есть у этой самодельной дровяной печки только один недостаток — чтобы выгрести золу придется переворачивать корпус вверх ногами. Правда есть уже доработки, которые этот недостаток устраняют. Такую печку в гараж при наличии сварочного аппарата сделать можно своими руками за  несколько часов — очень проста в изготовлении.

Конструкция

В данной печи используется принцип верхнего горения: дрова горят сверху, пламя распространяется вниз по мере прогорания верхних слоев. Этим и объясняется большое промежуток времени на горение — вниз пламя распространяется намного медленнее. Тем не менее, обогрев эффективен. Уже в первые минуты начинает выделяться достаточное количество тепла.

Эта печка традиционно круглая, вертикальная. Корпус — обычный цилиндр с дном без приваренной крышки. Основной фокус в форме и строении подвижной части. Ее часто называют «груз», но это только одна из функций. Еще эта часть подводит воздух в зону горения. Она представляет собой металлический круг, к которому в середине приварена труба. На тыльной стороне металлического круга — от центра к краям — наварены уголки или куски небольшого швеллера. Это возуховоды, по которым воздух поступает на периферию области горения. Есть еще крышка с вырезанным в центре отверстием, через которое пропускается труба груза. Дымовой патрубок приваривается практически в самом верху корпуса. Его горизонтальная часть не должна быть больше 40 см, далее труба поднимается вверх. Высота дымохода не менее 2-3 метров, но определять надо по тяге — чтобы при любой погоде дым не шел в гараж.

Принцип работы

Заполнив корпус дровами вперемежку со стружками и опилками, закладку разжигают. На трубу надевают крышку и, когда пламя разгорится, устанавливают крышку сверху. Так как труба полая, через нее в зону горения подается воздух, который поддерживает горение.

Диаметр круга «груза» немного меньше диаметра корпуса — через эту щель в верхнюю часть (на рисунке подписано как «камера вторичного горения») попадают продукты сгорания. Как известно, они сами горючи и могут выделить большое количество тепла. В этой зоне, при хорошо разогретой печи, эти газы воспламеняются. Воздух для горения поступает из щели в крышке в зоне прохода трубы. Что-то может «подтягивать» и по кругу. Это не столь важно. Важно, что крышку не стоит делать герметичной а также то, что из-за этого тяга в трубе должна быть отличной.

Воспламенившиеся в верхней части газы дают не меньше тепла, чем горящие дрова. Этим и объясняется эффективность обогрева при использовании данной конструкции. Догоревшие газы выходят в дымоход. По мере сгорания груз опускается все ниже,до тех пор, пока не догорит вся закладка. После того как печь погаснет и остынет, можно закладывать новую партию дров и начинать процесс сначала. Вынимать золу приходится после нескольких топок — дрова сгорают полностью, от закладки остается только небольшая кучка пепла да пару углей от самых нижних дров.

Вот вкратце весь принцип работы данного агрегата. Как видите, тут есть не только верхнее горение, но и дожиг газов. Очень простая и действительно хорошо работающая конструкция.

Процесс изготовления

Скорее всего вы уже поняли, как все делать, но вкратце опишем процесс. Сначала поговорим о материалах, которые нужны для этой печки. Чаще всего используют 50-литровые пропановые баллоны. Подойдет и бочка с толстыми стенками и кусок трубы диаметром от 300 мм до 600 мм. Высота корпуса в готовом виде — от 110 см до 200 см.  Кроме этого понадобится:

Это все необходимые материалы.  Теперь собственно о том, что и как делать. Будем исходит из того, что гаражную печку делаем из газового баллона.

• У промытого водой баллона срезаем верхнюю часть. Это будет крышка, так что отрезаем и 3-5 см от стенок. Места среза обрабатываем напильником.
• В верхней части отрезанной крышки удаляем вентиль. Сюда будет входить труба. Корректируем отверстие под диаметр воздуховода. Герметичности добиваться нет смысла — в щель должен поступать воздух, но напильником надо обработать.
• По окружности крышки привариваем полосу металла — нижний ее край должен на 1,5-2 см выступать. Так крышка будет держаться на корпусе.
• Привариваем ручки. Их можно сделать из толстого прутка. Деревянные накладки ставить бесполезно — быстро обуглятся.
• Из листа металла вырезаем круг, диаметр которого на пару сантиметров меньше диаметра корпуса. Края обрабатываем напильником.

  Еще один вариант

• К кругу в центре стороны привариваем трубу-воздуховод, прорезаем отверстие. Еще раз провариваем шов — чтобы не было свищей.
• С тыльной стороны круга навариваем уголки/швеллера. Они не доходят до краев круга на пару сантиметров.
• На корпусе отступив от края 5-8 см (чтобы крышка «села») привариваем дымовой патрубок. Шов провариваем тщательно с двух сторон — должен быть 100% герметичным.
• К корпусу привариваем ручки.

На этом все. Сделана печь для гаража своими руками.

Доработки

Доработки конструкции качаются удобства использования. Больше всего неудобств доставляет необходимость переворачивать нелегкий корпус для того чтобы вытрусить золу. Чтобы избавиться от этого в нижней части делают зольник и традиционные колосники. Решение понятное, но это новшество может привести к тому, что дрова будут сгорать быстрее — будет идти подсос воздуха через щели дверки. Если кислорода в нижней части будет много, дрова будут гореть быстро, а не в режиме тления, как это происходит в оригинальной конструкции. Выход — делать дверку герметичной, с бортиками и уплотнением.

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Высоту печи можно увеличить повторив 14 и 15 ряды.

Чертежи и схемы

Описывать все конструкции долго. Многое можно понять по чертежам.

Папина буржуйка — Маранафа

Все это произошло после посещения класса воскресной школы Джимми Картера 5 мая с нашими друзьями Дейвом и Сью Холл. Я ответил на призыв этой службы сделать что-то хорошее, когда мы вернемся домой. Я продал ватрушки со скидкой и почувствовал, что это будет моим добрым делом. Я скопировал письмо, рассказывающее эту историю моей семье. Строитель, который делал ремонт, прислал мне письмо в День отца, в котором говорилось, что печь установлена. Деб и я продолжили это посещением церкви, и она расположена примерно в квартале и 1/2 от того места, где моему отцу сделали спасительную операцию на легких! Слава Богу!

«Дорогая семья,

У меня есть еще одна история, которую я хочу рассказать вам. Я прикрепил фотографию буржуйки, которую папа годами хранил в сарае. Я не уверен, но кажется, что он получил его из железнодорожного депо в Саттонс-Бей, штат Мичиган, когда он потерял там работу, и они закрылись. По крайней мере, это то, что я помню, как он говорил мне, когда я был ребенком.

Я женился на Деб в 1973 году. Джим родился в 1974 году, и в том же году папе сделали операцию на легких. В и около 19В возрасте 77 лет я работал в Wickes Lumber, и мы купили дом на Медоу-Драйв в районе Бикон-Хиллз. Я начал заканчивать подвал и помню, что был у папы и мамы, выполняя для них какую-то работу, и папа сказал, что собирается продать виртуальную плиту на дворовой распродаже, которую они собирались устроить. Я спросил папу, могу ли я его купить, но не был уверен, есть ли у меня лишние деньги, чтобы купить его, потому что тогда у нас было мало денег. Маме и папе в то время тоже было тесно, и поэтому он хотел продать ее и некоторые другие вещи. Он сказал, что ему нужны деньги, чтобы покрасить дом снаружи, так как он начал немного шелушиться. Мы договорились, что он отдаст мне буржуйку, если я покрашу дом снаружи. Я хотел установить печь в подвале.

Итак, я покрасил дом и всю отделку, притащил домой буржуйку и установил ее в подвале нашего дома возле Серебряного озера. Мы отапливали им подвал несколько лет, а потом меня с Уиксом перевели в Гранд-Рапидс. Короче говоря, я отключил печку, и с тех пор мы таскали ее туда и сюда на каждом шагу. Когда мы продали наш дом на Хааланд-роуд, я хранил его на чердаке гаража в нашем доме в Гейлорде. Я обращался с этой печью так много раз за эти годы, что знал ее как члена семьи.

Мы с Деб начали перевозить вещи, которые мы хранили в Гейлорде более 13 лет с тех пор, как продали дом на Хааланд-роуд. Я начал запускать адды на CL. Пищевая печь была одним из таких предметов. Не вдаваясь во все подробности, папина буржуйка теперь обрела новый и постоянный дом. он будет установлен, не будет использоваться для отопления, но станет частью проекта реконструкции в Петоски, штат Мичиган. Новый дом для печи — самое старое строение, которое все еще стоит и реконструируется в округе Эммет.

Реставрационный проект памятника истории и культуры штата Мичиган — «Маленькая индейская церковь у воды». Он также известен как Индийская церковь и могильник Святого Франциска Солана, построенные в 1859 году на берегу залива Литтл-Траверс в Петоски, в устье Медвежьей реки. Церковь была благословлена ​​епископом Фредериком Барагой в 1860 году.

Итак, папина старая буржуйка будет установлена ​​возле вестибюля в этой церкви на всеобщее обозрение, так как церковь будет открыта для экскурсий и в ней будут проходить службы каждое 14 июля в праздник св. Франциска Солана и св. Катери Теквиты!

Я так этому рада! Это был союз, заключенный на небесах, — сказал я плотнику, занимавшемуся реставрацией. Он искал печь Beauty # 17 1936 года выпуска, сделанную в Овассо, штат Мичиган, в течение 5 или 6 лет. Церковь восстанавливается до версии 1936 года, так как за эти годы она претерпела несколько реконструкций.

Я хотел поделиться этим со всеми вами! Боб пс. Я уверен, что папа и мама тоже улыбаются всему этому».

09.07.2019

Набор для буржуйки в масштабе 1:48 неокрашенная смола

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

6088 продаж |

В 5 тележках

€4,67

Загрузка

Включая НДС (где применимо), плюс доставка

Количество

1234567891011121314151617

Исследуйте другие похожие поисковые запросы

• пнм
• 48

Внесен в список 27 декабря 2022 г.

123 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.
