Как самому заточить сверло по металлу: Как заточить сверло по металлу: угол заточки, основные правила

как правильно точить сверло по металлу своими руками, способы заточить на наждаке в домашних условиях – rocta

16Июл

1. Как понять, что гаджет затупился
2. Как правильно затачивать сверла по металлу
3. Из чего состоит инструмент
4. Параметры, подлежащие восстановлению при переточке сверл
5. Как затачиваются сверла в зависимости от обрабатываемого материала
6. Какие инструменты необходимо иметь для проверки
7. Способы правильной заточки сверла по металлу при выведении задней плоскости
8. Как правильно наточить сверло по металлу по количеству скосов
9. Формирование точки входа
10. Как точить сверла по металлу на наждаке по правилам
11. Как заточить сверло по железу на точиле
12. Контроль качества исполнения
13. Как правильно заправить сверло по металлу с помощью дрели
14. Как продлить время эксплуатации инструмента

Слесарный режущий инструмент исполняет роль формирования круглых отверстий разного диаметра при производстве различных конструкций, деталей из железа и другого сырья путем затачивания. Однако не вся оснастка подходит для сверления, так как одни образцы, пригодные для работы с мягким материалом, совсем не будут функционировать с твердыми или чрезмерно износятся. Также существенно влияют на требования параметры вязкости. Поэтому очень важно сделать правильный выбор. А для этого структура бура должна быть намного тверже, чем само изделие. Инструменты обычно изготавливаются из быстрорежущей стали, маркировка которой прописывается как Р или для импортных товаров – HSS. Для придания большей прочности применяют дополнительные элементы (кобальт и молибден), что гарантирует увеличение срока эксплуатации в три раза. Оснастка, покрытая нитридом титана (имеет характерный золотистый цвет), снижает нагрев рабочей поверхности. Данный тип предназначен для работы с чугуном, легированной и нелегированной сталью высокой прочности. В особо сложных случаях применяются исполнительные органы с твердосплавными гранями или алмазным напылением. Но у каждого изделия существует свой порог, со временем режущие кромки тупятся, что и приводит к более длительному сроку исполнения, некачественно выполненной работе. Давайте рассмотрим, как самостоятельно (своими руками) можно научиться правильно точить сверла по металлу и с помощью заточки продлить время эксплуатации оснастки.

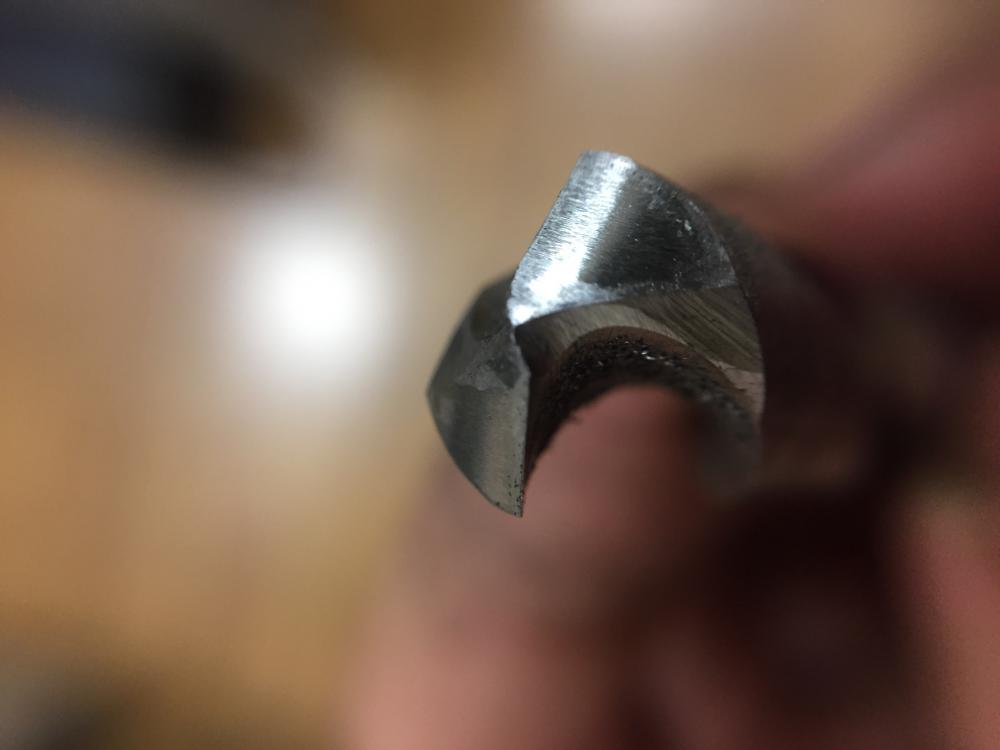

Как понять, что гаджет затупился

Изначально необходимо уяснить, что неисправный инструмент не только подведет вас в выполнении сложной задачи, но и может сломаться, так как он перегреется при работе. Зачастую оставшаяся часть в отверстии не подвержена извлечению, а это, в свою очередь, ведет к порче продукции. Кроме того, во время больших оборотов электродрели, осколки способны разлететься и причинить вред здоровью мастера.

Признаки снижение режущих качеств:

1. Сама деталь сильно нагревается, что видно невооруженным глазом.

2. Слышен визг.

3. Одна и та же процедура занимает на порядок больше времени.

4. Снижается класс точности.

5. При прикосновении к острию чувствуется гладкая и округлая кромка.

6. На обрабатываемой детали остаются крупные заусенцы на выходе и бордюр на входе.

7. Появляется характерный блеск головки, окрас которой сильно отличается от хвостика и основного цилиндра. Режущая поверхность приобретает сферичность и глазу становится заметно отражение от этой линии.

8. Сильно изменившаяся температура при обработке способствует появлению цвета побежалости, например, темно-синего.

9. Увеличиваются усилия специалиста при использовании оснастки.

Если по каким-то причинам вы не распознали первые признаки износа, то можно вооружиться лупой большого разрешения. Следует обратить внимание не только на торцевую часть, но и на боковые поверхности. При их износе также наблюдаются похожие симптомы.

Как правильно затачивать сверла по металлу

Способов корректировки неисправности много и времени на это затрачивается несколько минут. Только теоретики должны иметь в своем гараже или другом техническом помещении необходимое оборудование и перед проведением ответственной работы попрактиковаться на отработанных образцах.

Одним из главных условий является удобное положение точильного инструмента. Это исключает ненужное смещение. Особое внимание уделяется нагреву при манипуляции. Если возникает посинение, то аппарат не будет выполнять свои функции, так как меняются структура и свойства. При условии, что вы не обладаете специальным приспособлением, обеспечивающим установку угла и центрирование, вам необходимо постараться максимально скопировать эти параметры с оригинала. Если заточка малых диаметров сложна из-за незначительных размеров, то от 12 мм и более трудно становится выставить равномерный угол на обеих гранях и отцентрировать.

Одной из главных ошибок любителей является пренебрежение вращательным движением. При этом кромка имеет необходимые свойства, но касание к объекту ограничивается выступающей пяткой.

Даже если у вас нет опыта в этой сфере, произвести заточку можно пусть и недолжного качества, но на несколько отверстий вполне хватит.

Из чего состоит инструмент

Перед тем как приступать к затачиванию спиральных сверл по металлу, следует уяснить конструкцию и назначение всех элементов.

Обязательно любое устройство имеет зону воздействия на материал. Далее мы рассмотрим нестандартные варианты, а самая ходовая модель имеет:

• Две режущие кромки.

• Задние поверхности (затылок), подпирающие плоскости, которые не должны касаться обрабатываемого образца.

• Передние, принимающие и деформирующие стружку.

• Перемычка в центральной зоне.

• Канавки для отвода стружки.

• Спинки, как часть отводящей спирали.

• Две кромки, находящиеся на боковых гранях.

Это является составными элементами рабочей части.

Для крепления в инструменте предусмотрена зона, имеющая сферическую или шестигранную форму. Обычно это место изготавливается из другого сплава, так как на него воздействуют иные нагрузки, а также с целью экономии.

Параметры, подлежащие восстановлению при переточке сверл

Предположим, что оснастка сохранила свою геометрию, боковые ленты не изношены и цветов побежалости не наблюдается. В этом случае вам необходимо обеспечить следующие свойства:

• Сформировать угол между рабочими кромками в пределах 115-120 градуса. Это значение актуально для работы со сталями и большинством других сплавов. Однако во многих случаях это значение может быть иным и варьироваться от 60 до 180°.

• Наклон между кромкой и центром. Он должен составлять 55-60 градуса. Важным является симметричность обеих частей.

• Соблюдение второго условия обеспечит одинаковый размер кромок. Работать будут обе грани, при этом не наблюдается биение.

• Задняя поверхность должна иметь отклонения 5-7° от конуса вращения. Этим обеспечивается оптимальные упорные свойства и отсутствие трения о деталь.

Если передняя часть значительно повреждена, то сначала необходимо удалить участок, не соответствующий стандартам. Наиболее часто встречаются следующие повреждения:

1. Изменение цвета (посинение).

2. Износ боковой ленты.

3. Скол.

Как затачиваются сверла в зависимости от обрабатываемого материала

Для лучшего понимания мы предлагаем вам рассмотреть таблицу, рекомендованную для работ с разнообразными металлами.

Эти значения позволяют приобрести оптимальное углубление при нагрузках, которые в состоянии стабильно выдерживать режущий инструмент. Если применять для обработки веществ с высоким сопротивлением устройство, заточенное для мягких элементов, то произойдет преждевременный выход его из строя, часто сопровождаемый полным разрушением. И наоборот, эффективность резко сократится и увеличится нагрев, если твердый абразив использовать по рыхлым субстанциям.

Какие инструменты необходимо иметь для проверки

Если при правке малоразмерного исполнительного элемента трудно оценить правильность без применения увеличивающего оптического оборудования, то проверка заточки сверл большого диаметра осуществляется лекальными устройствами. Они существуют в разных модификациях как с изменяемыми значениями, так и в виде шаблонов. Однако это не избавляет вас от необходимости визуальной оценки целостности поверхностей, отсутствия сколов и заусенцев.

Наиболее часто встречающимся наклоном является 120 градусов, поэтому вполне возможно применение подручных средств, например, трех совмещенных гаек. Угол между гранями четко показывает как длину кромок, так и их прилегания к лекальной конструкции.

Способы правильной заточки сверла по металлу при выведении задней плоскости

Для разных величин предпочтительно выбирать отличающиеся методы:

1. Малые диаметры обрабатываются одной плоскостью. При этом наклон должен составлять около 15 градусов. Это позволяет не касаться поверхности пяткой фронтальной части. Недостатком является слишком большой угол атаки, что приводит к чрезмерным нагрузкам в зоне контакта. Допускается такая методика и при больших параметрах. Но тогда требуется удаление задней части и уменьшение угла до оптимального (7-9°).

2. Двухплоскостная широко применяется для оформления диаметров от трех до двенадцати миллиметров. Характерный признак – ровная полоска сразу после рабочей кромки. Далее наклон увеличивается, что позволяет неплохо обеспечить упор и в то же время беспрепятственное углубление.

3. Коническая используется при создании отверстий с большими радиусами. Угол меняется плавно от точки касания к пятке. Такой способ создает наиболее оптимальные условия работы, но при этом требует больших трудозатрат и навыков.

Как правильно наточить сверло по металлу по количеству скосов своими руками

Одной из точек, подверженной наиболее быстрому повреждению является зона резки, максимально удаленная от центра. Чтобы не делать обрезку, допускается формирование еще одной грани под более острым углом. Параметры работы при этом меняются незначительно. Под такой вид переточить требуется при выполнении специфичных действий, например, при зенковке, когда важен размер конуса на внешней поверхности отверстия. Сокращение удаления самой проблемной зоны от тела позволяет наиболее оптимально остужать это место за счет собственной теплопроводности рабочего элемента.

Формирование точки входа

Как вы могли заметить, между кромками существует зона, в которой металл не срезается, а скорее раздвигается. Это существенно ограничивает процесс заглубления. А также из-за такой формы воздействия грани быстро округляются и в результате приходится прикладывать значительные усилия. Эта проблема решается сокращением ширины перемычки. Подточка производится узким камнем (или гранью) в зоне, обратной касанию с двух сторон, со смещением от оси в 15-20 градуса. Важным является постараться не нарушить принимающую поверхность. Эффект от этой манипуляции при ручном сверлении заметен сразу, но срок службы от этого слегка снизится.

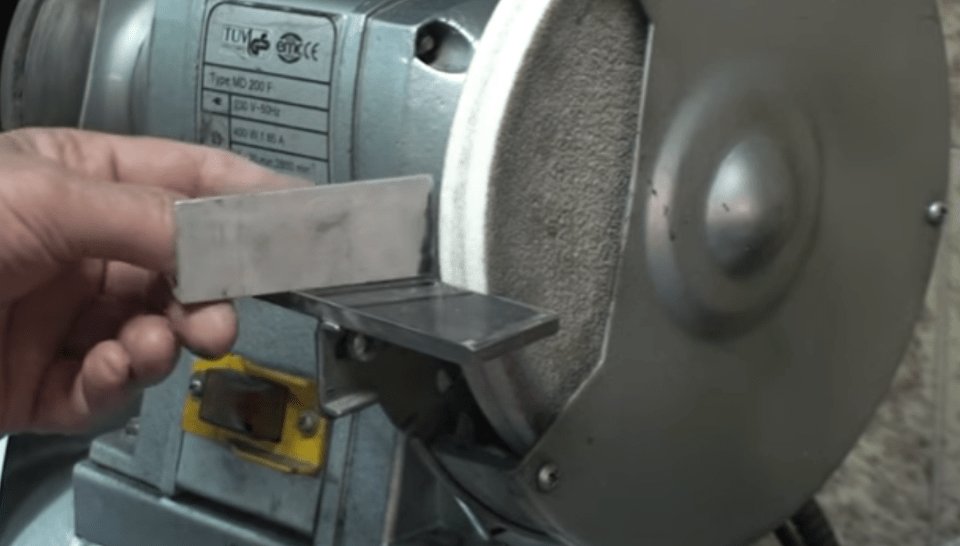

Как точить сверла по металлу на наждаке: правила заточки

Предположим, что вы научились выдерживать все заданные углы. Но не стоит забывать, что при работе надо соблюдать некоторые нюансы:

• Исключить отсутствие вибрации. Любой дребезг приводит к образованию микросколов, которые невидимы глазу, но сильно влияют на качество исполнения.

• Абсолютно важно – не перегревать инструмент. Для этого необходимо постоянно контролировать степень прижатия и время контакта, а также периодически охлаждать в воде.

Появление любых видимых изменений цвета тела недопустимо (возможны как разного оттенка синего, так и красные, оранжевые тона в зависимости от обрабатываемого материала). При работе с абразивным сырьем образуется характерный сноп искр, часть из которых забрасывается камнем на оператора. Также летят и частицы абразива, поэтому необходимо производить действие в очках или защитной маске и одежде, не склонной к воспламенению.

Благодаря высоким оборотам при неосторожном воздействии возможны разрушения наждака с разлетом осколков. А это уже чревато серьезными травмами. Будьте бдительны!

Как заточить сверло по железу и другому металлу на точиле

Особенностью этого процесса по сравнению с работой на гриндере является сферическая форма зоны контакта. Поэтому тщательно выбирайте как наклон, так и место касания. От этого зависит правильность функционирования. Необходимым условием будет надежный упор, желательно с заданным углом и минимальным зазором. Большое пространство между точилом и опорой чревато закусыванием обрабатываемого изделия.

Контроль качества исполнения

Как проверить углы, мы описывали выше. Если с этим проблем нет, то необходимо убедиться в отсутствии сколов на кромках, правильности сделанного внешнего края и сохранении естественного цвета изделия.

Как правильно заправить сверло по металлу с помощью дрели

Логично использовать дополнительное вращение, как инструмент формирования равномерного угла, и для поиска центра.

Ваши действия:

• Вставляем и закрепляем элемент в патрон.

• Подводим вращающийся орган к наждаку под необходимым наклоном.

• Выдерживаем нужное время для образования равномерного конуса на торцевой поверхности.

• Достаем из дрели.

• Дотачиваем пятки.

• Создаем правильный профиль перемычки.

Похожая методика применяется при исправлении сверл с конусной посадкой на токарном станке. При этом точильный аппарат подводится под определенным направлением с использованием возможностей оборудования.

Мы смогли вкратце рассмотреть принципы восстановления работоспособности стандартных спиральных моделей. Но не стоит забывать, что металлообработка потребовала создание очень большой линейки изделий с подобным назначением.

Как продлить время эксплуатации инструмента

Как и все технологическое оборудование, так и сверло требует определенных правил, соблюдение которых, несомненно, продлит срок их службы:

• Постарайтесь соблюдать температурный режим, так как перегрев приведет к быстрому затуплению.

• Подберите необходимую скорость.

• Определитесь с темпом заглубления.

• Обеспечьте охлаждение и смазку. Это часто сопряжено и с удалением стружки.

• Соблюдайте соосность.

• Для ускорения процесса советуем поэтапное сверление с увеличением размера. При этом следует помнить, что расширение на несколько миллиметров достаточно проблематичная задача. Правильнее будет соблюсти шаг в пять/семь мм.

Мы настоятельно рекомендуем изучить таблицу с приблизительными параметрами количества оборотов, взятых за единицу времени в зависимости от диаметра исполнительного органа и характеристик материала.

Поддержание инструмента в работоспособном состоянии это залог качественного выполнения требуемых задач.Обращайтесь в компанию «Рокта» и опишите свой случай, мы подберем оптимальные фрезы, абразивные круги для вашего станка – звоните для консультации по контактому номеру. Если вы постараетесь научиться, как правильно заточить сверло по металлу на наждаке в домашних условиях, это сэкономит вам много времени и сил при заточке своими руками. Мы предлагаем вам посмотреть видео, чтобы лучше понять, как происходит процесс:

Как заточить сверло по металлу своими руками

• ПОСЛЕДНИЕ ЗАПИСИ
Поиск обрыва провода в стене быстро и безошибочно Что такое гидроаккумулятор и как его подключить? Как выбрать фрезер: советы домашнему мастеру Как почистить кулер для воды своими руками
• РУБРИКИ
• Автоматическое открывание, проветривание и полив теплиц
• Акриловые краски
• Балкон
• Блоки арболитовые
• Бурение скважин на воду
• Вода из скважины
• Водосток кровельный
• Воздух в квартире
• Выращивание дома
• Гидроизоляция
• Гидрофобизация материалов
• Дорожки садовые
• Камин своими руками
• Каркасный дом
• Кладка печи своими руками
• Крыша из металлочерепицы
• МДФ
• Монтаж кровли
• Монтаж ламината
• Монтаж линолеума
• Монтаж подложки под ламинат
• Натяжные потолки
• Опилкобетон
• ОСБ плита
• Отделка откосов
• Оштукатуривание
• Полипропиленовые трубы
• Расход материалов
• Тротуарная плитка
• Устройство отмостки
• Утепление
• Утепляем баню самостоятельно
• Фасад
• Фундамент из свай
• Шлакоблок
• Эмаль для ванны

Одни из самых используемых и востребованных приборов во время ремонта или монтажных работ, безусловно, является дрель. С ее помощью можно делать отверстия разного диаметра и глубины, вырезки для вставки приборов и проведения проводов.

Иногда, в ходе работы сверло может затупиться и тогда их приходится заменять на новые. Но покупать новые вовсе не обязательно, можно всего лишь заточить старые. О том, как из тупого сверла сделать новое заточенное будет изложено в статье.

Понятия о применении сверла

Сверло – инструмент, исполняющий процесс резки, за счет вращения вокруг оси.
Сверла разных диаметров и длины используют не только для проделывания отдельных отверстий и дыр, но и для увеличения уже созданных. С помощью сверл разных диаметров можно углубить дыру на нужную ширину и длину, создать отверстие в стене или любой поверхности. Для каждой работы нужно подобрать сверло подходящего диаметра, длины, а также учитывать по какому материалу будет проходить работа.
Сверло всегда должно быть хорошо заточенное, как его заточить самостоятельно будет написано в статье ниже.

Некоторые виды заточек:

Одноплоскостная

• Обычно, используется для заточки буров толщиной не более 3 мм. Главным недостатком такого способа есть то, что во время неаккуратной подточки может пройти выкрашивание поверхности. Поэтому следует соблюдать некоторую аккуратность.

Коническая

• Также применимо для буров включительно до 3 мм. Таким способом желательно отшлифовывать уже заточенное сверло, так как, для этого применяется специальный камень.

Что необходимо знать перед заточкой

Прежде, стоит сказать, что сверла, которые будут использованы или уже использовались для работы с деревом затачивать не нужно или нужно, но очень редко. Для них хватит заводской заточки и они прослужат еще довольно долго без дополнительно полировки.

Заточка сверла спирального типа на заточном станке

Лучше всего затачивать такие сверла на электрических станках с камнем. Суть такой заточки в постепенном затачивании каждой стороны кромки, параллельно поверхности камня. Во время процесса сверло лучше держать в одном положении, чтобы не допустить искажения поверхности или режущей части. В домашних условиях лучше выполнять это на сверлах диаметром меньше 3 мм. Также во время заточки возможно разрушение режущей части кромки.

Второй способ – более сложный, но, так же возможный самостоятельно и без особого снаряжения. В коническом способе предмет заточки необходимо приставить к камню и под нужным углом постепенно затачивать. Сверло необходимо двигать медленными качающимися движениями для обоих сторон. Для правильной и ровной подточки нужно точно вымерять нужный угол наклона, для измерения угла можно использовать угломер. Также, не допускать перегрева инструмента.

При любом способе заточки желательно соблюдать заводскую форму заточки инструмента. На толстых сверлах более 10 мм. допускается создание дополнительной подточки передней плоскости.

Примерные углы для заточки:

Каких-то определенных чисел нет. Для каждого вида работ выбирается свой необходимый угол, при этом он также зависит от толщины сверла. Ниже представлены примерные значения для некоторых материалов:

Заточка спирального сверла болгаркой

Если рядом нет точильного станка, то можно воспользоваться еще одним главным инструментом монтажников — болгаркой. Используя этот инструмент, сверло нужно, предварительно, закрепить в тисках, на болгарку установить диск для резки металла. Активный диск периодически подводить к концу сверла.
Еще один вариант такой заточки – вместо диска для металла, крепиться наждачная бумага, по закрепленному сверлу, не отрывая бумагу, водить до полного затачивания.

Заточка победитовых сверл

Для заточки таких типов сверл нужен станок, а также жидкость для охлаждения. Стоит заметить, что обычный камень плохо подойдет для заточки таких сверл, он может испортить сверло. Для начала нужно вымерять высоту наконечника, при высоте до 10 мм. можно затачивать, если больше – не желательно.
Также, нужно помнить о скорости заточки, при заточки победитовых инструментов, скорость инструмента должна быть всегда меньше.
Процесс затачивания проводиться путем легких, коротких касаний наконечника к камню. Обычно, победитовые сверла затачиваются быстро, нужно лишь убрать слезшие края, при этом не забрать лишнее. Затачивать победитовые сверла нужно таким же образом, как и обычные мелкие сверла и делать плоской заднюю поверхность. Еще, желательно, подточить переднюю часть, подтачивать нужно до тех пор, пока центр сверла не станет тоньше.
Во время затачивания перегрев сверла недопустим! Во время перегрева сверло может пустить трещины и деформироваться.

На что стоит обратить внимание:

• Во время затачивания, кромка должна быть в параллельном положении, относительно камня для затачивания;
• Важно постепенно и равномерно затачивать сверло, нежелательно придавать лишних усилий;
• Все поверхности и края должны быть равными;
• Понять, что сверло достаточно заточено можно направив на солнце, если нету солнечных бликов – значит оно заточено достаточно.

Рекомендации и советы

Главной причиной невозможности самостоятельной заточки сверла, для многих, является плохое зрение. Для таких людей будет целесообразно использовать специальные очки с увеличенными диоптриями или линзами. Также можно купить специальный станок, который стоит недорого. Также можно изготовить самодельное устройство, крепящееся на станок и увеличивающее точность заточки и снижает возможные колебания сверла в руках.

Итоги

Практически все использованные сверла можно вернуть к прежнему состояния в домашней мастерской, при минимальном наборе инструментов. При этом, возможность заточки дома зависит от толщины сверла, от этого также будет зависеть необходимо ли стороннее снаряжение.
Для заточки тонких сверл лучше использовать первый способ заточки — одноплоскостный. Толстые, же сверла, лучше затачивать по конической системе.

Как заточить сверла

Фото: istockphoto.com

Домашние мастера живут по правилу «правильный инструмент для работы», но не менее важно поддерживать эти инструменты, чтобы они могли делать свою работу. рабочие места. Показательный пример: поддержание остроты спиральных сверл. Когда биты затупляются, вы естественным образом склонны сильнее давить на сверло, что неизбежно приводит к поломке бит и даже может привести к травме. Несмотря на то, что существуют устройства, специально предназначенные для точной заточки сверл, настольный шлифовальный станок в вашей рабочей комнате может быть всем, что вам действительно нужно. Остроконечные сверла делают работу во многих проектах безопасной и легкой, поэтому, хотя для того, чтобы заточить их как профессионал, требуется немного практики, самое время научиться затачивать сверла, чем перед следующей задачей.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ Доступно на Amazon. Поскольку во время заточки очень важно крепко держать сверло, перчатки указаны как необязательные. Защитные очки, однако, являются обязательными.

Как заточить сверла

• 1 Шаги по заточке сверл
  • 1.1 1. Изучите затупившуюся насадку
  • 1.2 2. Правильно держите выбранную насадку 9 9.
