Как развести бетон для фундамента пропорции: Ничего не найдено для Fundament Rastvor Dlya Fundamenta Kak Sdelat Rastvor Dlya Fundamenta Proportsii %23Ruchnoy Sposob

Cколько каждого компонента нужно на 1 куб бетона М600

2. Главная
3. Информация
4. Пропорции компонентов на 1 куб бетона М600

Бетон М600 в застывшем состоянии соответствует классу прочности В45. Это тяжелый, сверхпрочный материал, изготавливаемый по ГОСТ 26633-2015. В состав бетонного раствора входят традиционные компоненты: цемент, заполнители, вода. Соотношение компонентов устанавливается путем расчетов по ГОСТ 27006-86 и «Рекомендаций подбора состава», разработанных ЦИТП в 1990 г.

Состав и пропорции компонентов

Для приготовления тяжелого бетона М600 нужны следующие компоненты:

1. Портландцемент марки М500. Допускается использование марки М400, но при этом его расход на 7-10% выше, чем М500.
2. Строительный природный (карьерный) песок с размером фракции до 0.5 мм с включениями не более 1% по массе.
3. Гравийный щебень или щебень из отсевов осадочных пород с размером фракции от 20 до 100 мм.
4. Вода с нормальной рН, природного происхождения или водопроводная.

Дополнительно в состав бетонной смеси М600 вводятся добавки повышающие пластичность, но их объем незначителен и при расчетах компонентов не учитывается.

Пропорции компонентов бетона В45: Ц/П/Щ/В — 1/1/2.3/0.5. Т.е. для замешивания бетонной смеси в одинаковом количестве берется цемент и песок, в 2.3 раза больше щебня. Количество воды для затворения раствора — половина от количества цемента.

Сколько каждого компонента нужно на 1 куб М600

Для приготовления 1 кубометра бетона В45 (М600) потребуется:

Компонент	Кол-во в кг	Кол-во в тоннах	Кол-во в ведрах 10 л
Портландцемент М500	500	0.5	45. 5
Песок	500	0.5	33.5
Гравийный щебень	1150	1.15	69.5
Вода	250	0.25	25

В результате получается 1м3 бетонной смеси М600, который весит 2400 кг (2.4 тонны).

Если замешивать бетон на портландцементе М400, то потребуется 533 кг цемента, 480 кг песка и 1120 кг щебня из гравия.

При использовании 10 мешков цемента М400 (500 кг) выход готовой смеси будет меньше, чем 1 м3 и составит 0.93 кубометра.

При самостоятельном замешивании бетонной смеси М600 рекомендуется использовать бетономешалку емкостью 500 л.

Возврат к списку

Сайт компании ООО «МБТ»: любое копирование информации только с письменного разрешения!

Состав и пропорции бетона для фундамента в ведрах

Соотношение песка и цемента для стяжки пола

Стяжка пола может быть использована как основа для настила чистового пола изготовленного из досок, фанеры, ламината, паркета, массивной доски, плит USB, керамической плитки, мозаики, керамогранита и мягких материалов (ковролина, линолеума, ковровых дорожек и паласов).

Также стяжка пола используется как «чистовое» покрытие пола в хозяйственных сооружениях и помещениях с повышенной влажностью: санузлов, ванных комнат, саун, бань и кухонных помещений.

В сети интернет и частных беседах можно прочитать и услышать самые разные варианты как правильно разводить цемент с песком пропорции для стяжки пола. В то же время есть практические правила и пропорции приготовления раствора, которые можно применять для подавляющего большинства случаев.

Для 99% вариантов стяжек рекомендуется использование цементно-песчаного раствора марки М150 или М200 на основе самого доступного цемента марки ЦЕМ I 42,5Н ПЦ или ЦЕМ I 52,5Н ПЦ. Устаревшие обозначения данных марок парламентов – М400 и М500.

Соотношение цемента и песка для пола можно посмотреть в таблице:

Состав бетона для фундамента пропорции — удобные онлайн-калькуляторы

При возведении дома или любой другой хозяйственной постройки надежности фундамента всегда отводится первостепенное внимание. Это неудивительно – от стабильности основы зависит целостность всего здания, его долговечность и в значительной степени – безопасность проживания или пребывания в нем

Многие хозяева берутся за строительство фундаментов самостоятельно, опираясь на рекомендации по проведению расчетов и проведению всех этапов работ.

Состав бетона для фундамента пропорции

Ниже будут приведены калькуляторы для быстрого и точного расчёта, даны краткие пояснения по принципу их работы.

БЕТОН М200 (класс прочности В15)

Может показаться, что для фундамента бетон такого класса прочности будет слабоват. Но это не совсем так. Он вполне подойдет для основы под хозяйственный постройки, для фундаментов лёгких каркасных сооружений, для одноэтажных домов из бревна или бруса. Его широко используют также при заливке стяжек или монолитных плит под гараж, для обустройства отмостков, дорожек, площадок.

БЕТОН М300 (класс прочности В22,5)

Этот тип тяжелого бетона вполне можно назвать универсальным. Он подойдет для любого фундамента в сфере индивидуального строительства.

Несколько необходимых пояснений

Основными ингредиентами тяжелого бетона для заливки фундамента являются портландцемент той или иной марки, строительный песок или песчано-гравийная смесь, гравий или щебень и вода. Все компоненты должны быть подобраны в строго определенной пропорции.

Предложенные выше калькуляторы рассчитаны на следующие материалы:

• Портландцемент марок ПЦ400 и ПЦ500 – ответ будет выдаваться для каждой из марок отдельно. Средняя плотность свежего цемента в мешках принята 1300 кг/м³. (Старый, слежавшийся цемент может иметь и большую плотность, но использовать его, в особенности для фундаментных работ – не рекомендуется, так как он может существенно потерять свою марочную прочность).
• Строительный песок средней фракции (от 1,2 до 3 мм), сухой (плотность 1500 кг/м³), без примесей глины. Проверить чистоту песка можно, разведя его горсть в чистой воде – вода не должна окрашиваться в характерный для глины рыжий оттенок. Допустимое содержание глины – не более 4÷5%.
• Щебень (гравий) фракции до 20 мм (более крупный для самостоятельного приготовления бетона использовать не рекомендуется). Плотность щебня взята 1600 кг/м³. Щебень также должен быть чистый, без примесей грунта или глины.
• Вода – должна быть чистой, без мусора, без примесей горюче-смазочных или лакокрасочных материалов.

При составлении программы расчета были взяты нормативы приготовления бетонного раствора с показателем подвижности П3 – оптимальный вариант для самостоятельного приготовления, заливки, распределения и разравнивания вручную.

Программы рассчитаны только на две марки бетона – М200 (В15) и М300 (В22.5), но в таблицах ниже читатель найдет объёмные и весовые соотношения и для других марок.

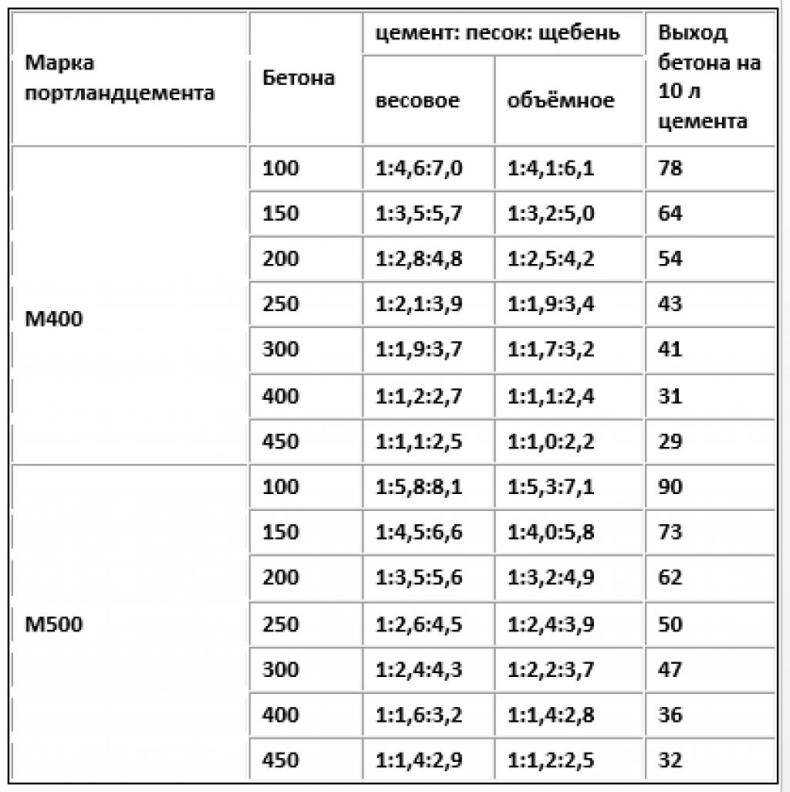

Марки бетона и соотношения

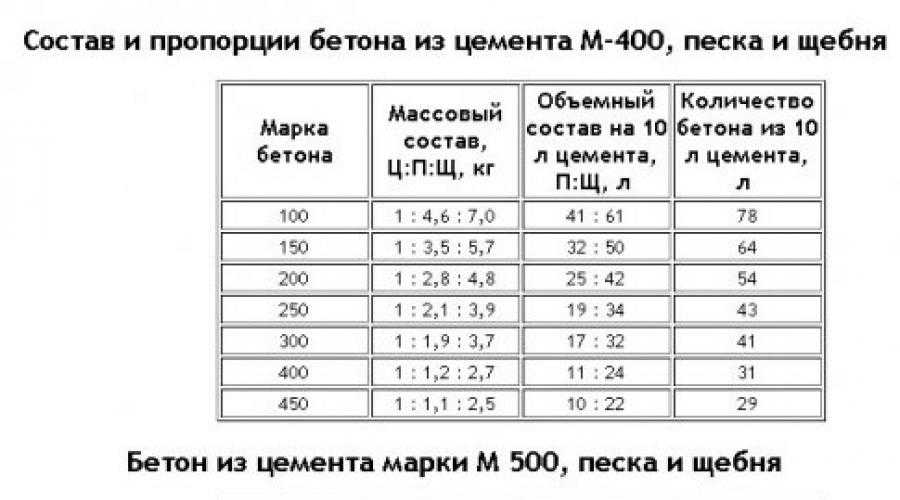

В справочных изданиях пропорции ингредиентов даются в массовых долях. Это позволяет четко определить соотношение компонентов независимо от крупности фракции наполнителей. Если принять за основу количество цемента 1 кг (М400), то для приготовления наиболее популярных марок раствора в бетономешалке к нему придется добавить столько песка и щебня соответственно:

• М150 класса В12,5 — 3,5 / 5,7 кг;
• М200 класса В15 — 2,8 / 4,8 кг;
• М250 класса В20 — 2,1 / 3,9 кг;
• смесь для прочных конструкций марки М300 — 1,9 / 3,7 кг.

Растворы низких марок (М100-150) применяются для бетонирования заборных столбов, малонагруженных площадок и уличных дорожек. Еще одна сфера применения — бетонная подготовка на грунте под заливку полов либо утепленной шведской плиты (УШП).

Марки М200-250 готовят в бетономешалке для устройства железобетонных монолитных конструкций средней нагруженности, например автомобильных въездов, ленточных фундаментов одноэтажных зданий и хозяйственных построек, полов гаражей и т. д.

Высоконагруженные фундаменты, монолитные перекрытия и стены изготавливаются из бетонной смеси М300 с применением арматурного каркаса. При возведении столь ответственных построек не рекомендуется пользоваться бетономешалкой, лучше заказать товарный бетон на заводе.

Заливка бетонной смеси миксером

С помощью миксера возможно быстро и качественно залить будущий фундамент. Преимущества этого способа в том, что бетонная смесь, изготовленная в заводских условиях с соблюдением всех нужных технологий приготовления, будет высокого качества. Быстрая доставка большого объема бетона также является большим плюсом. Это значит, что фундамент можно будет быстро залить и без холодных/горячих швов. Миксер может подъехать к любой точке заливаемого фундамента. Если, конечно, подъездные пути приготовить заранее.

Заливка бетонной смеси происходит непосредственно с самого миксера в опалубку фундамента. Для этого он обеспечен специальным желобом, который для удобства работы имеет определенный радиус поворота. К рабочему желобу можно дополнительно прикрепить еще несколько съемных вставок, с помощью которых намного увеличивается расстояние подачи бетонной смеси.

Состав фундаментного бетона

Раствор бетона для фундаментной опоры можно приготовить собственноручно, для этого понадобится лишь знать, что собой представляет бетон, и какие характеристики он имеет.

Сам по себе раствор состоит из сочетания между собой связующих веществ (цемента), наполнителя и разнообразных присадок, которые предают всей массе отливки характерные качества и свойства. Затем сформированный раствор разбавляется в нужных пропорциях водой.

Состав фундаментного раствора уже не первый год используется в строительстве и с каждым днем его усовершенствуют и увеличивают показатели качества и прочности.

Каждый отдельный компонент отвечает за конкретное качество бетонного раствора. Поэтому итоговое качество материала зависит от используемых пропорций его составляющих. Чтобы окончательные показатели раствора идеально соответствовали постройке, следует обязательно учитывать место строительства и его предназначение.

Состав бетона для фундамента пропорции в ведрах

Важно! Если пропорциональность бетонного раствора определяется ведрами, то необходимо обязательно брать в счет марку цемента. Если она меняется, то происходит замена пропорций в создании раствора.. Главные компоненты в составе бетона:

Главные компоненты в составе бетона:

1. Цемент – связывает между собой наполнители.
2. Наполнители. К ним принадлежит: гравий, щебень, песок, сыпучие присадки.
3. Вода.

Существует несколько способов замешивания пропорционального раствора бетона. Самым распространенным вариантом стали бетономешалки, в которые загружается необходимое количество ведер песка, щебня, цемента и воды, а затем устройство тщательно перемешивает материалы между собой.

Формирования раствора ведрами актуально в нескольких случаях:

1. Для строительных работ требуется менее 4-м3 раствора.
2. Неспособности доставить бетон из завода из-за проблем его с местоположением, например, компания по производству находится далеко, а затраты на доставку материала слишком высокие.
3. Заливка фундамента происходит с перерывами, например, когда формируется несколько ярусов конструкции.
4. На возводимом объекте отсутствует доступ к установке автосмесителей и бетономешалок.

Пропорции бетона на фундамент в ведрах

Как правило, измерения с помощью ведер используется при незначительных объемах работы.

Весовые размерности составляющих для изготовления бетонного раствора:

• цемент – 1;
• песок – 3;
• щебень (гравий) – 5.

Каждая компонента бетонного раствора отличается разным объемным весом, например, масса одного ведра песка составляет 19,5 кг, цемента – 15,6 кг, а гравия – 17 кг. Поэтому на практике удобный вариант пропорций цемента, песка и гравия – 2:5:9. В некоторых ситуациях гравий меняют на щебень.

Если возведение конструкции проводится своими руками, то применяется готовая песчано-гравийная смесь (ПГС). Соотношение бетона для фундамента к смеси составляет приблизительно 1 ведро цемента к 5 ведрам ПГС.

Составляющие бетонной смеси

Чтобы сделать бетон, необходим цемент, песок и повышающие ее прочность щебень, галька, гравий и другие наполнители. В настоящее время, для придания материалу уникальных свойств, в него добавляют специальные добавки, которые называются пластификаторами.

Для защиты основного тела фундамента от проседания и агрессивного воздействия воды часто применяют подложку, изготовленную из раствора цемента и песка. Цементный раствор без щебня и арматуры не отличается высокой прочностью, но защитные функции выполнять способен.

Задумавшись над тем, как сделать бетон своими руками правильно, надо понимать, что его прочность зависит от качества цемента, песка и фракции наполнителя, а также от чистоты всех составляющих ее компонентов.

Главный компонент — качественный цемент

Связывающим компонентом всех ингредиентов цементного раствора является цемент. Отличным качеством славится портландцемент, содержащий до 80% силиката кальция, который обеспечивает прекрасное сцепление с обрабатываемой основой и имеет клеящие свойства. Чем выше марка цемента, тем крепче будет бетон. При обустройстве ленточных фундаментов частных домов часто применяется цемент М 500.

При использовании марки М 400 эксплуатационный срок сооруженного фундамента снижается. Если строительные работы осуществляются при отрицательных температурах окружающей среды, хорошо подходит портландцемент, но при температурах ниже 17 градусов в него нужно добавлять пластифицирующие добавки. При сильной жаре применяют портландцемент с наполнителем из шлака.

Буква Д на маркировке цемента обозначает количество примесей в его составе, выраженное в процентном соотношении от его общего объема. Качественный цемент имеет не больше 20% примесей в своем составе, он должен быть сыпучим и сухим, не иметь отсыревших комков в своей массе

При приобретении цемента нужно обращать внимание на то, чтобы его упаковка была неповрежденной и на ней имелась этикетка с маркировкой

Выбираем песок получше

Помимо наполнителя из гравия или щебня, для приготовления смеси обязательно используется песок. Его можно исключить из состава смеси, когда крупного размера заполнитель можно утрамбовать таким образом, чтобы промежутки между компонентами были очень маленькими. Частицы качественного песка не должны сильно отличаться друг от друга по размерам и иметь в сечении от полутора до пяти миллиметров. Корни растительности, бумага и другие фрагменты в его составе, которые разлагаются и гниют, снижают прочность готового изделия, поэтому перед употреблением песок необходимо просеять через сито.

Хорошими эксплуатационными качествами обладает речной песок, он не содержит глиняных включений, являясь материалом, добытым в оврагах. Включения глины в бетонной смеси снижают ее способность к сцеплению с элементами наполнителя, а ведь именно они обеспечивают прочность отлитого изделия. Частицы глины из песка удалить достаточно сложно, для этого его нужно замочить и отстаивать, что очень трудоемко и невыгодно, поэтому лучше использовать речной песок, хоть он и дороже.

В районах расположения карьеров можно приобрести искусственно приготовленный песок из мелко раздробленного камня, имеющий большую массу и плотность. Если его хорошенько просеять через сито, то по своим эксплуатационным качествам он будет превосходить песок из реки. При его применении необходимо учитывать, что вес готового изделия будет значительно выше, чем в случае использования обычного песка. Радиационный фон также может быть повышенным.

Подбираем щебень по назначению бетона

Прочность бетону придает наполняющий его щебень. Хорошо подходит материал раздробленной каменной выработки. Обточенная водой галька не обеспечивает хорошего сцепления компонентов смеси, поэтому ее не следует использовать.

Размер отдельных частиц варьируется от восьми до тридцати пяти миллиметров, большие фрагменты редко применяются, чаще всего при промышленном производстве. В составе щебенки также не должно быть включений глины, ее необходимо очистить от строительного мусора перед использованием. В зависимости от назначения конструкции из бетона, в качестве его наполнителя может применяться легкий керамзит и другие подобные компоненты.

При самостоятельном замесе раствора лучше использовать щебень, частицы которого имеют разные размеры, либо необходимо произвести предварительное смешивание его крупных и средних фрагментов.

Обязательные ингредиенты и компоненты

Чтобы изготовить качественный бетон, нужны важные вещества, такие как песок или отсев, щебенка или гравий, цемент и жидкость. Вот необходимые компоненты:

1. Самым распространенным цементом среди строителей и простых рабочих является марка 500. Продается он в компактных мешках по 25 и 50 кг.
2. Для бетона хорошо подойдет речной песок без глиняной примеси, которая при изменении температуры может полопать бетон.
3. Для наполнителя отлично подойдут сыпучие вещества 10 или 20 фракции, чем меньше, тем лучше, так как мелкий гравий или щебенка легче перемешивается.
4. Вода, как последний ингредиент для бетона, обязана быть водопроводной или пресной с озера или реки.

Как разводить цемент м500 — его пропорции для бетона должны быть тщательно вымерены, так как нарушение в пропорциях часто вызывает его деформацию. Если цемента насыпать в смесь больше, чем положено, то бетон получится слабым и не стойким.

Выполнение работ с помощью механического устройства.

Чаша мешалки должна быть наклонена на 45°. Прежде всего, в нее заливается вода, после этого туда же насыпается цемент. Далее, добавляется песок. Стоит понимать, что данные материалы необходимо добавлять постепенно. К примеру, вначале нужно добавить в нее 70% воды из ведра, потом ведро цемента, далее два ведра песка и подождать одну минуту пока все это дело хорошо перемешается. Потом, засыпается еще два ведра песка и остальная часть воды. Если вы видите, что раствор немножко суховат, то нужно долить чуть-чуть воды, если жидкий, то добавить лопату цемента и пол ведра песка. В общем, соотношение должно быть таким: 1 ведро воды, 1 ведро цемента и 4 ведра песка.

Пошаговая инструкция: как замесить бетон своими руками и в каких пропорциях

Бетон мы будем изготавливать из цемента марки М500, поэтому пропорции приготовления бетона будут такими: 1 часть цемента, 3 части песка, 4 части щебенки, 1 часть воды. Для удобства за одну часть примем одно ведро.

Шаг 1. Наливаем в емкость два ведра воды. В зависимости от влажности песка может понадобиться добавить воду дополнительно.

Шаг 2. Засыпаем в воду 2 ведра цемента (без бугра). В принципе в 50 килограммовый мешок помещается 4 ведра, т.е. насыпаем половину мешка цемента.

Во время засыпки постоянно производим помешивание смеси воды и цемента до получения однородной жидкой массы.

Шаг 3. Постоянно помешивая, засыпаем шесть ведер песка.

Доводим состояние смеси до однородной консистенции. После введения последнего ведра смесь становиться мешать тяжеловато, но терпимо.

Шаг 4. Вводим в получившуюся смесь восемь ведер щебня.

Высыпать щебень необходимо не в одно место, а равномерно распределяя по всей площади емкости в которой производится замес. После каждого ведра перемешиваем получившийся бетон.

После введения последнего восьмого ведра и тщательного перемешивания наш бетон готов к заливке в опалубку.

Я замешивал бетон лопатой, но ребята у соседа, размешивали вдвоем с разных сторон. Причем один замешивает бетон лопатой, второй обыкновенной садовой мотыгой.

Вот говорю честно, как на духу, затрачиваешь на 40% меньше усилий, чем при применении любого другого способа. А те, кто советует все ингредиенты смешать в сухом виде, до добавления воды, наверное, вообще никогда не пробовал приготовить бетон своими руками и знает всю технологию как замесить бетон только в теории. Размешивая сухую смесь очень трудно поднять и перемешать её, особенно со дна емкости для бетона после добавления воды.

Надеюсь, прочитав статью до конца, теперь и Вы сможете сэкономить массу сил при изготовлении бетона своими руками. Таким же способом можно замесить раствор своими руками для оштукатуривания поверхности, для кладки кирпича или для облицовывания поверхности натуральным камнем.

Состав фундаментного бетона

Раствор бетона для фундаментной опоры можно приготовить собственноручно, для этого понадобится лишь знать, что собой представляет бетон, и какие характеристики он имеет.

Сам по себе раствор состоит из сочетания между собой связующих веществ (цемента), наполнителя и разнообразных присадок, которые предают всей массе отливки характерные качества и свойства. Затем сформированный раствор разбавляется в нужных пропорциях водой.

Состав фундаментного раствора уже не первый год используется в строительстве и с каждым днем его усовершенствуют и увеличивают показатели качества и прочности.

Каждый отдельный компонент отвечает за конкретное качество бетонного раствора. Поэтому итоговое качество материала зависит от используемых пропорций его составляющих. Чтобы окончательные показатели раствора идеально соответствовали постройке, следует обязательно учитывать место строительства и его предназначение.

Состав бетона для фундамента пропорции в ведрах

Важно! Если пропорциональность бетонного раствора определяется ведрами, то необходимо обязательно брать в счет марку цемента. Если она меняется, то происходит замена пропорций в создании раствора

Главные компоненты в составе бетона:

1. Цемент – связывает между собой наполнители.
2. Наполнители. К ним принадлежит: гравий, щебень, песок, сыпучие присадки.
3. Вода.

Существует несколько способов замешивания пропорционального раствора бетона. Самым распространенным вариантом стали бетономешалки, в которые загружается необходимое количество ведер песка, щебня, цемента и воды, а затем устройство тщательно перемешивает материалы между собой.

Формирования раствора ведрами актуально в нескольких случаях:

1. Для строительных работ требуется менее 4-м3 раствора.
2. Неспособности доставить бетон из завода из-за проблем его с местоположением, например, компания по производству находится далеко, а затраты на доставку материала слишком высокие.
3. Заливка фундамента происходит с перерывами, например, когда формируется несколько ярусов конструкции.
4. На возводимом объекте отсутствует доступ к установке автосмесителей и бетономешалок.

Пропорции бетона на фундамент в ведрах

Как правило, измерения с помощью ведер используется при незначительных объемах работы.

Весовые размерности составляющих для изготовления бетонного раствора:

• цемент – 1;
• песок – 3;
• щебень (гравий) – 5.

Каждая компонента бетонного раствора отличается разным объемным весом, например, масса одного ведра песка составляет 19,5 кг, цемента – 15,6 кг, а гравия – 17 кг. Поэтому на практике удобный вариант пропорций цемента, песка и гравия – 2:5:9. В некоторых ситуациях гравий меняют на щебень.

Если возведение конструкции проводится своими руками, то применяется готовая песчано-гравийная смесь (ПГС). Соотношение бетона для фундамента к смеси составляет приблизительно 1 ведро цемента к 5 ведрам ПГС.

Итак, вам потребуются материалы:

• цемент марки М400 или М500;

• песок речной или карьерный;

• заполнитель;

• вода;

• добавки, отвердители, присадки, размягчители и прочие – только при последующем использовании приготавливаемого бетона в нестандартных условиях (повышенная влажность, постоянные дожди, температура воздуха менее +5℃, необходимость быстро нагрузить свежезалитый фундамент и другие обстоятельства).

Приготовьте инструменты:

• электрическую или ручную бетономешалку;

• большую емкость (корыто) для ручного размешивания;

• 10-12-литровое ведро для транспортировки компонентов, воды;

• совковую лопату;

• достаточно вместительно сито для просеивания песка от засорителей. «Кустари» часто пользуются металлической сеткой от старой пружинной кровати, поставленной под углом 45° и выше.

Стоит заметить, что приобретение бетономешалки для разового применения тоже нерентабельно, как и в случае заказа миксера с готовым бетоном для малых объемов строительства. Фундамент для обычного гаража гораздо дешевле будет готовить «дедовским» способом, размешивая составляющие в корыте. По времени это займет ненамного больше. Проверено временем и миллиардами частных застройщиков.

Строительные технологии, используемые в быту, предусматривают формирование бетонного раствора непосредственно на строительной площадке. Изготовить бетон для фундамента своими руками не представляется особо сложной задачей.

Чаще всего бытовые строительные работы выполняются именно в применением бетонных растворов самостоятельного изготовления. Формирование бетонной смеси надлежащего качества предусматривает наличие следующих компонентов: заполнителя, цемент, известь, добавки, вода.

для фундамента?

Для фундамента нормами предусмотрены следующие пропорции.

Речной (фракция 0,14-5 мм) * гравий или щебень (фракция 5-70 мм) * ШПЦ400 = 2*2*1. Не только цемент, но и остальные компоненты должны быть подобраны правильно. Песок проверить на пригодность несложно. Для этого берут небольшое его количество, заливают водой и размешивают. Если через сутки смесь останется мутной, такой материал для брать не стоит. Щебень же следует тщательно просеять для того, чтобы удалить слишком мелкие фракции.

Для смеси лучше всего воспользоваться бетономешалкой. Подобный аппарат в наше время стоит очень недорого. Между тем облегчить труд при возведении разного рода конструкций из бетона может более чем значительно.

При этом вопрос о том, как разводить цемент быстро и качественно, перед владельцем дачного участка стоять не будет.

Если же бетономешалки в наличии не имеется, можно воспользоваться и дедовским методом — тщательно перемешать песок, щебень и цемент в крепкой металлической емкости лопатой или тяпкой, затем добавить необходимое количество воды и еще раз перемешать. В результате должен получиться состав, не стекающий с лопаты и не разваливающийся на куски. Не стоит за один раз готовить слишком много бетона. Перемешивать небольшое количество компонентов гораздо удобнее.

Советы специалистов

Профессионалы рекомендуют заниматься заливкой фундамента только в теплое время года, то значительно сокращает ваши собственные трудозатраты и экономит время. Для закладки фундамента зимой необходимо не только использовать теплую воду и специальные добавки. Сам бетон, непосредственно залитый в опалубку, придется также подогревать. При отрицательных температурах вода замерзает. Схватится она и в бетонном растворе, что приведет к тому, что превратившись в лед, она разбухнет и станет причинной разрушения фундамента.

Кроме того, специалисты рекомендуют для удобства выдерживать пропорции бетона в вёдрах. Например, для приготовления раствора брать 2 ведра цемента, 2 ведра щебня и 6 ведер песка. Бетон, приготовленный в правильном соотношении, будет обладать всеми прочностными характеристиками.

Правила замеса бетона

Качество полученной в бетономешалке смеси зависит от выбора компонентов, соблюдения пропорций и технологии загрузки.

Работа состоит из следующих этапов:

• Установка бетономешалки. Аппарат устанавливают на ровную площадку, чтобы резервуар находился в правильном положении, иначе перемешивание компонентов будет неравномерным и раствор частично образует комки. Нужно заранее предусмотреть, как будет располагаться емкость для выгрузки раствора.
• Загрузка компонентов. В первую очередь засыпают половину дозы песка, затем гравий и после него постепенно добавляют цемент. В последнюю очередь высыпают оставшийся песок.
• Залив воды. После тщательного перемешивания сухих компонентов заливают воду.
• Замешивание. Смешивание компонентов раствора несложная процедура, но и у нее есть свои особенности. Нельзя мешать раствор слишком долго, чтобы он не начал схватываться. При правильной работе бетономешалки раствор достаточно замешивать 10 минут. Через 5-6 минут перемешивания качество можно проверить: взять немного смеси, сделать из нее «кляксу» и провести по ней несколько бороздок. Если бороздки некоторое время не затягиваются, раствор готов.
• Выгрузка. Готовый раствор выгружают из бетономешалки полностью. Если брать его частями, внутри бетономешалки создадутся условия для расслоения, поскольку наполнитель начнет оседать.
• Очистка бетономешалки. Промывать внутренние поверхности бетономешалки после каждого замеса не стоит, но необходимо тщательно вычистить со стенок и лопастей остатки предыдущей порции раствора. По окончании работ бетономешалку хорошо промывают водой.

Пропорции материалов

Соотношение компонентов в штукатурном цементно-песчаном растворе зависит от марки используемого цемента и требуемой прочности смеси. Для оштукатуривания стен используют составы следующих марок:

1. М75. Это легкая штукатурка. Ее применяют, чтобы сделать только первый слой — обрызг.
2. М100 и М150. Смеси такой прочности применяют для создания основного выравнивающего слоя — грунта.
3. М200. Эту марку используют для нанесения финишного слоя — накрывки.

Для отделки фасадов или стен во влажных помещениях рекомендуется применение наиболее прочных растворов (от М150).

Чтобы правильно замешать цемент и песок нужно придерживаться соотношений, указанных в таблице:

Пропорции цементно-песчаного раствора для оштукатуривания

Для увеличения пластичности и прочности цементно-песчаная смесь разводится с известью:

Расход цемента, песка и извести для замеса штукатурки

Воду добавляют в объеме 0,15 — 0,17 л/кг, до получения нужной густоты по принципу:

• 1 слой (обрызг) — самый густой;
• 2 слой (грунт) — более жидкий;
• 3 слой (накрывка) — сметанообразный.

Применение RadonSeal, ограничения, инструкции по применению и советы

Бетон внутри должен быть сухим!

Бетон должен быть сухим внутри , чтобы герметик для бетона RadonSeal© вступил в реакцию с бетоном. В противном случае он просто сидел бы внутри заполненных водой пор и ждал, пока вода не испарится. Но новый дождь или давление воды могут вытолкнуть его из бетона.

Увлажнение поверхности водой перед нанесением RadonSeal снимает поверхностное натяжение и способствует проникновению герметика в бетон (особенно важно для плотных бетонных полов).

Проникающий герметик для бетона RadonSeal наносится раз подряд встык на влажную поверхность с интервалом примерно 30-45 минут. Нанесение следующего слоя на еще влажную поверхность приведет к более глубокому проникновению предыдущего слоя в бетон. В противном случае последующие нанесения могут просто высохнуть на поверхности, что не способствует герметизации бетона.

Нужно ли сначала удалять краску?

Да, извините! Вы можете посетить нашу страницу часто задаваемых вопросов, чтобы получить советы по удалению красок, герметиков, клеев и тому, как подготовить поверхность.

Есть одно исключение: если краска представляет собой один слой латекса, вы можете герметизировать и сделать его водонепроницаемым с помощью нашего Ion-Bond Armor.

RadonSeal Standard или Plus?

RadonSeal Standard предназначен для заливки бетона в хорошем состоянии – заливки внутри помещений до 20 лет или наружной заливки до 5 лет. Не используйте RadonSeal Plus на плотно залитом бетоне, потому что он не проникнет так же хорошо, как RadonSeal Standard.

RadonSeal Plus содержит больше минералов для герметизации больших пор в бетоне. Используйте его на очень пористом монолитном бетоне (в помещении старше 20 лет или на открытом воздухе старше 5 лет) или на бетоне, в который уже просочилась вода. Предназначен для бетонных блоков и шлакоблоков.

Сколько ведер мне нужно?

Расход зависит от пористости и состава бетона. Бетон с более крупными порами или большим количеством щелочей требует больше герметика. Шлакоблоки очень пористые и имеют наименьшую укрывистость.

Напыленный слой RadonSeal должен впитаться в течение примерно 10 минут (поверхность все еще выглядит влажной, но блеска больше нет). Если бетон необычайно пористый или щелочной, он очень быстро впитает RadonSeal, давая вам понять, что ему очень нужно больше герметика – распылите его при другом нанесении!

Примерный расход на 5-галлонное ведро
Бетон	Количество применений	кв. футов в ведре
Налитый	2 (нормальный)	1000
	3 (очень пористые)	700
Блоки	3 (нормальные)	500
	4 (шлакоблоки)	400

Как правило, одно 5-галлонное ведро закрывает 1000 кв. футов бетона за два применения. В среднем подвале (площадью 800–1000 кв. футов) обычно требуется 2 ведра RadonSeal для пола и залитых бетонных стен или 3 ведра, если он имеет стены из бетонных блоков.

Пример 1:
Подвал. Бетон 10 лет, в хорошем состоянии.
Размеры:	20 x 40 футов, высота стен 7,5 футов.
Периметр стены:	(20 + 40) x 2 = 120 футов
Площадь стены:	120 x 7,5 = 900 кв. футов
Площадь:	20 x 40 = 800 кв. футов
Общая площадь:	800 + 900 = 1700 кв. футов
Ведра для пола и стен:	1700 / 1000 = 1,7 ведра
2 ведра RadonSeal Standard

Пример 2:
Подвал: 30 лет, стены из бетонных блоков в удовлетворительном состоянии.
Размеры:	30 x 40 футов, высота стен 8 футов.
Периметр стены:	(30 + 40) x 2 = 140 футов
Площадь стены:	140 x 8 = 1120 кв. футов
Площадь пола:	30 x 40 = 1200 кв. футов
Ведра для стен:	1120 / 500 = 2,2 ведра
Ведра для пола:	1200 / 1000 = 1,2 ведра
Общий заказ:	3 x 5 галлонов . ведра и 1 х 2,5 галлона. Ведро RadonSeal Plus

Комбинация RadonSeal и Ion-Bond Armor

Если бетон или блоки уже сильно изношены из-за интенсивного просачивания воды, сильных высолов или других проблем, RadonSeal может работать недостаточно хорошо. Этого может быть недостаточно для очень пористого, потрескавшегося, испорченного или выщелоченного бетона или блоков, особенно шлакоблоков. Такие блоки все еще могут казаться влажными или протекающими.

В более сложных ситуациях или для максимально плотной защиты от воды, пара и газа радона снова загерметизируйте бетон с помощью Ion-Bond Armor. Это также проникающий герметик, но другого химического состава. Он связывается внутри бетона с помощью RadonSeal и образует водонепроницаемую мембрану под поверхностью. Это по-прежнему оставляет поверхность под покраску.

Во-первых, дайте RadonSeal высохнуть в течение не менее 10 дней. Очистите все вымытые высолы. Убедитесь, что бетон полностью высох, а затем распылите Ion-Bond Armor. Не образует пленки и оставляет поверхность под покраску.

Комбинация RadonSeal Plus и Ion-Bond Armor рекомендуется для шлакоблоков и бетонных блоков .

Бетонные блоки

Бетонные блоки труднее герметизировать из-за более крупных пор и

0005 тонкие стенки (всего 1-1/4 дюйма) рядом с полыми сердечниками . Они обеспечивают лишь слабый барьер против воды или радона и обычно начинают протекать, как только наружное гидроизоляционное покрытие начинает трескаться или отслаиваться. Полые ядра заполнятся водой или радоном и вскоре просочатся через незапечатанную внутреннюю стену.

Распылите на RadonSeal Plus три последовательных нанесения с интервалом в полчаса. Если 3-е нанесение по-прежнему быстро впитывается, нанесите 4-е.

Не наносите RadonSeal на активно протекающие блоки или когда ожидается ливень в течение нескольких дней. Вода вытолкнет RadonSeal из пор, прежде чем он успеет среагировать. Не наносите RadonSeal на влажные или внутренне насыщенные водой блоки, потому что вода разбавляет герметик и препятствует его реакции.

Если пустотелые блоки не заполнены раствором, внутри блоков образуется водяной столб высотой и гидростатическое давление проталкивает воду через тонкие стенки нижних блоков. Сначала слейте водяной столб, просверлив просачивающиеся отверстия в нижних блоках (сверло для каменной кладки 3/8 дюйма), и дайте ему высохнуть в течение нескольких дней. После того, как RadonSeal заполнит отверстия герметиком. впрыскивать расширяющуюся пену из уретана в сердечники, чтобы предотвратить скопление воды в нижних блоках.0007

Хорошая вентиляция после нанесения RadonSeal или использование вентилятора, осушителя или обогревателя поможет, особенно во влажных помещениях, испарить воду из герметика, чтобы он мог отреагировать и затвердеть до следующего сильного дождя.

Если верхние блоки полые (также потенциальная проблема с термитами), а не твердые, водяной пар и газ радон из земли будут втягиваться через открытые ядра в подвал. Закройте отверстия расширяемой пеной с закрытыми порами.

Профилактика всегда лучше лечения – это намного проще герметизировать блоки до того, как они начнут протекать . Длительное просачивание воды растворяет известь и соли, что проявляется в виде высолов («белого порошка»). Это увеличивает поры в бетоне и еще больше ускоряет просачивание, оставляя плохо запечатываемые выщелоченные блоки.

Если после нанесения RadonSeal Plus блоки не протекают, снова загерметизируйте их с помощью Ion-Bond Armor. Комбинация RadonSeal Plus и Ion-Bond Armor (см. выше) обеспечивает наилучшую герметизацию в бетонных блоках, особенно если они старые, очень пористые или уже имели протечки. Дополнительная информация по гидроизоляции фундаментов из бетонных блоков

Шлакоблоки

Шлакоблоки более пористые, чем обычные бетонные блоки, и содержат меньше цемента, который частично заменяется летучей золой электростанций или цементных печей. (Исследования показывают, что они могут выделять ртуть и другие загрязняющие вещества тяжелых металлов в воздух внутри помещений — еще одна веская причина для герметизации шлакоблоков. ) Шлакоблоки труднее герметизировать.

Применяются те же методы, что и для бетонных блоков, но обычно требуется четыре нанесения RadonSeal Plus.

Рекомендуется комбинация RadonSeal Plus и Ion-Bond Armor (см. выше). Дополнительная информация по гидроизоляции стен из шлакоблоков

Негерметичные блоки или бетон?

Существует множество различных типов бетонных блоков, которые сильно различаются в зависимости от региона и производителя. Хотя RadonSeal может герметизировать почти все бетонные блоки, результат не может быть гарантирован во всех случаях. RadonSeal не может герметизировать блоки с небольшим количеством портландцемента или с большими порами.

Легкие блоки или CMU (намного легче, чем стандартные бетонные блоки весом 38 фунтов), декоративные блоки с разрезной поверхностью , блоки из керамзитита и блоки сухого прессования изготавливаются с использованием небольшого количества портландцемента или без него. Некоторые крупные магазины продают легкие блоки невольным покупателям. При использовании в подвалах или в качестве наружных стен вода будет просто затекать внутрь. Герметизируйте и гидроизолируйте эти блоки с помощью нашего герметика LastiSeal Brick & Masonry Sealer, который не зависит от химического состава основания.

« Блоки для попкорна » изготовлены из очень грубого заполнителя и имеют большие отверстия размером с зубочистку. Возможно, вы сможете герметизировать эти «негерметичные» блоки в подвалах с помощью RadonSeal Plus и описанного ниже метода тонкой фиксации
.

Залитый бетон или блоки в подвалах могут стать негерметичными после обширной просачивания воды, когда просачивающаяся вода пронесла грунт через бетон и заполнила поры . Проникающие герметики не могут проникнуть! Контрольным признаком являются коричневые или красноватые пятна на внутренней поверхности. Тогда единственным надежным решением является нанесение гидроизоляционного покрытия на внешнюю часть стены.

Как герметизировать блоки с большими порами

Чрезмерно пористые CMU или шлакоблоки и выщелоченные блоки требуют дополнительных шагов для заполнения и герметизации пор. Этот метод до сих пор доказал свою надежность.

Купите качественный раствор без винила (без винила), доступный в отделе плитки в центрах благоустройства. Мы рекомендуем Mapei «Keraset Professional Grade Dry-Set Mortar», который недорогой (около 20 долларов за 50-фунтовый мешок), легко наносится, очень хорошо прилипает и не дает усадки.

Через пару часов после 4 применений RadonSeal Plus промойте и вычистите стенки блоков из шланга, чтобы не оставалось остатков, закупоривающих поры на поверхности.

Смочите поверхность. Нанесите раствор на блоки зубчатым шпателем 3/16″ точно так же, как клей для плитки. Затем, используя гладкий край шпателя и удерживая его под углом 45°, очень сильно вдавите раствор в поверхность. Цель состоит в том, чтобы протолкнуть тонкий слой в поры . В конечном итоге у вас не будет слоя на блоках и много помета на земле. Вы можете аккуратно закончить его, пройдясь по швам раствора с помощью круглого инструмента для подворачивания, и он будет выглядеть как совершенно новая блочная стена. Но если вы предпочитаете внешний вид залитой бетонной стены, оставьте на поверхности гладкий слой наждачной бумаги (скажем, 1/8 дюйма).

Thinset пористый и скоро протечет. RadonSeal не может реагировать с ним из-за добавок. Дайте ему высохнуть в течение как минимум 4 дней, а затем закрепите его нашим Ion-Bond Armor двумя последовательными нанесениями с интервалом примерно 20 минут. Ion-Bond проникает через тонкий слой, соединяется с RadonSeal внутри блоков и надежно герметизирует как блоки, так и тонкий слой.

Каменные фундаменты

Каменные фундаменты обычно протекают через раствор, а не камни. Соскребите и стряхните любой рыхлый или мягкий раствор щеткой из нержавеющей стали (избегайте появления ржавчины). Распылите на RadonSeal Plus 3 раза с интервалом примерно в полчаса. Если камень декоративный, можно нанести RadonSeal только на раствор губкой и протереть камни тряпкой до высыхания.

RadonSeal укрепит и сделает гидроизоляцией старый раствор и предотвратит отталкивание воды или высолов от нового раствора. Дайте высохнуть и отвердите не менее 3 дней, прежде чем перенаправлять на (укладка внахлест).

Если между камнями в старых каменных основаниях не осталось достаточного количества раствора, герметизации тонкого слоя оставшегося раствора будет недостаточно. Возможно, вам придется разобрать стену . Вы можете установить планку (металлическую сетку) на расстоянии 3/4″ от поверхности, заполнить раствором, дать высохнуть в течение месяца. Запечатайте его с помощью Ion-Bond Armor.

RadonSeal Plus также герметизирует пористый известняк , так как он проникает и вступает в реакцию со свободной известью.

Фундамент из песчаника

Обычно проблема заключается в негерметичных швах раствора, но некоторые виды песчаника настолько пористые, что сквозь них просачивается вода. В песчанике может быть недостаточно рыхлой извести для реакции с RadonSeal.

Сначала удалите треснувший или рыхлый раствор. Повторная точка. Дать вылечиться не менее 2 недель. Дождитесь подходящей погоды, пока все полностью не высохнет, и герметизируйте стены с помощью LastiSeal Brick & Masonry Sealer. Он глубоко проникает в поры и затвердевает как пластик. Это как «впрыскивание эпоксидной смолы» в поры.

Краски, покрытия, клеи и напольные покрытия

RadonSeal не оставляет пленки или цвета при правильном применении. Он не изменяет профиль поверхности или трение. Вычищая из бетона минералы и грязь, он фактически открывает поры на поверхности, что делает его пригодным для покраски, клея для плитки, разбавителя, выравнивателей или исправлений составов .

Не забудьте вымыть и очистить поверхность после нанесения RadonSeal. Кроме того, вы также можете отшлифовать гладкие полы, чтобы поверхность была пористой и достаточно шероховатой для окрашивания.

После нанесения RadonSeal дайте бетону полностью высохнуть в течение не менее 5 дней, прежде чем красить «дышащей» краской (латексной) или укладывать паропроницаемое напольное покрытие, например, напольное ковровое покрытие или керамическую плитку, уложенную на тонком растворе. Но прежде чем укладывать виниловую напольную плитку, линолеум, резиновое ковровое покрытие или красить бетон непроницаемыми красками, такими как эпоксидная смола или уретан, подождите не менее 10 дней.

Альтернативным средством для подготовки бетона к покраске является LastiSeal Concrete & Brick Sealer, который является отличной грунтовкой для эпоксидных смол и других красок, кроме латексных или силанов/силоксанов. Это также глубоко проникающий герметик для бетона, который обеспечивает постоянную гидроизоляцию бетона.

Фибробетон

Когда цементная паста затвердевает и дает усадку, она имеет тенденцию создавать микроскопические полости рядом с волокнами, которые позже могут вызвать интенсивное впитывание воды за счет капиллярного действия. В крайнем случае втягивает воду так энергично, что на поверхности остается слой. Очень нуждается в герметизации. Fibercrete часто содержит различные добавки против слипания волокон, которые могут препятствовать проникновению и реакции RadonSeal.

Используйте Ion-Bond Armor или LastiSeal Brick & Concrete Sealer, которые не зависят от химического состава основания.

Штампованный бетон

RadonSeal не рекомендуется использовать на штампованных бетонных поверхностях из-за различных количеств разделительных составов, используемых в процессе штамповки, плотных поверхностей (обычных для штампованного бетона) и использования прозрачных мембран (акриловых), которые часто применяется для защиты цвета.

Тонкие бетонные полы

Бетонные перекрытия толщиной 1-1/2 или 2 дюйма часто встречаются в очень старых подвалах и в подвалах. В качестве альтернативы, высокореактивные почвы в некоторых регионах на юго-западе «разъедают» бетон из-за «сульфатной атаки» (если только предварительно не запечатывали RadonSeal) и через несколько лет могут уменьшить 4-дюймовую плиту до 2 дюймов.

Недостаточно бетона для герметизации RadonSeal. Используйте Ion-Bond Armor, который не требует глубокого проникновения и образует водонепроницаемую мембрану под поверхностью бетона.

Бетоны с высокой впитывающей способностью

Обнаружение областей с более высокой впитывающей способностью в бетоне, где уже начался износ и повышенная пористость, является нормальным явлением. Просто распылите больше средства RadonSeal на такие участки.

В некоторых регионах, особенно на Северо-Западе, цементные печи производят портландцемент с высоким содержанием извести путем добавления в цемент летучей золы из печей. Полученный бетон имеет тенденцию быть более слабым, легко впитывает влагу, выделяет свободную известь, склонен к пылению и мелению. Ему очень нужен RadonSeal для связывания извести и укрепления бетона, но он, кажется, «пьет» его. Распылите на дополнительное нанесение RadonSeal Plus, если бетон хорошо впитывает герметик. Если на бетоне много высолов, сначала используйте наш очиститель высолов, чтобы нейтрализовать известь на поверхности и под ней.

Наружная герметизация стен нового фундамента

Внешняя гидроизоляция со временем отслаивается и распадается подобно краске, потому что она подвергается «омылению» из-за свободной извести из бетона. Дешёвое битумное или битумное покрытие хрупкое и трескается при движении бетона. Он ломается через несколько лет. Напыляемые эластомерные («прорезиненные») гидроизоляционные мембраны служат намного дольше. Листы мембраны Elastomeric
зависят от грунтовки для адгезии и от ленты, скрепляющей их вместе, которая в конечном итоге разделится и пропустит воду.

Несмотря на то, что RadonSeal обеспечивает более плотное и постоянное уплотнение, его обычно используют перед нанесением наружного гидроизоляционного покрытия . В большинстве округов требуется видимое внешнее покрытие, которое закрывает отверстия, дефекты, стяжки и стыки фундамента.

RadonSeal можно наносить только после 28 дней затвердевания залитого бетона или 21 дня для раствора в блочных стенах. После этого бетон должен высохнуть не менее 5 дней перед нанесением наружного гидроизоляционного покрытия. RadonSeal нейтрализует щелочь внутри бетона и продлевает срок службы гидроизоляционного покрытия на многие годы.

Большинство подрядчиков используют обычное гидроизоляционное покрытие снаружи, а затем наносят RadonSeal на внутреннюю поверхность стен и на плиту. Он делает бетон водонепроницаемым и укрепляет его, нейтрализуя известь и щелочи, а также помогает продлить срок службы наружной гидроизоляции.

Постоянный пароизолятор

RadonSeal можно использовать в дополнение или вместо паронепроницаемого барьера (пластиковые листы) под бетонной плитой. Он герметизирует бетонные плиты от паров и газов и, в отличие от пластиковых листов, не портится. Пластиковые листы прокалываются во время строительства и постепенно разрушаются под «щелочной атакой» свободной извести в бетоне. Качественные ограждения гарантированно прослужат 10-15 лет. Стоит ли устанавливать новый пластиковый барьер через 15 лет?

Подрядчики иногда забывают установить «пароизоляцию», требуемую местными нормами, и несколько округов уже одобрили использование RadonSeal в качестве замены пароизоляции.

Подполья

Грязный пол в подполье выделяет большое количество влаги, плесени, почвенного газа и радона. Он должен быть накрытым и, в зависимости от климата, возможно, вентилируемым на открытом воздухе. Покройте почву полиэтиленовыми листами толщиной не менее 6 мил с нахлестом на 12 дюймов. Вставьте 3-дюймовую перфорированную трубу из ПВХ под листы и выпустите ее наружу. Прикрепите листы друг к другу и к стенам силиконовым герметиком (очень прочным) или клейкой лентой. Отгородить его от пристроенного фундамента полиэтиленовыми листами, скрепленными клейкой лентой.

Герметизируйте бетонный пол и блочные стены с помощью RadonSeal.

Примите дополнительные меры по снижению влажности и радона!

Герметизация подвала от влаги или радона подобна герметизации лодки с несколькими дырками и протекающими досками. Если вы запечатаете только доски, через отверстия хлынет больше воды. И наоборот. Надо сразу все закрыть!

Загерметизируйте все отверстия, зазоры и трещины. Больше информации в Часто задаваемые вопросы

Накройте выгребную яму жесткой воздухонепроницаемой крышкой из плексигласа или дерева. Прозрачный пластик позволяет видеть помпу. Закрепите крышку силиконом или другим непостоянным герметиком, чтобы ее можно было легко снять при обслуживании насоса. Загерметизируйте все проходы для водопроводных труб и электропроводки.

Дренажи без U-образных сифонов пропускают поток богатого радоном влажного почвенного газа. Если в этом нет необходимости, накройте и загерметизируйте стоки в полу или установите стоки в полу с обратными клапанами. Загерметизируйте верхние части открытых дренажных труб или сервисных труб, идущих из-под земли. Узнайте больше о том, как газ радон проникает в дома

Примите меры здравого смысла, чтобы не допустить попадания воды в фундамент, такие как очистка водосточных желобов, добавление удлинителей водосточных труб, надлежащая планировка, траншея, дренаж оконных колодцев, отсутствие кустов или цветников рядом с домом. основа. Подробнее о Гидроизоляция подвала

Тестирование результатов

Подобно бетону, RadonSeal продолжает реагировать и медленно отверждаться. Герметик примерно на 50% эффективен против газов через несколько дней после нанесения и достигает полной прочности через 60-90 дней.

Вы можете заказать тест-наборы на радон онлайн. В дополнение к самым низким ценам вы получите полную скидку при покупке RadonSeal. Это наиболее широко используемые наборы для тестирования радона, одобренные EPA. Агентство по охране окружающей среды рекомендует размещать два тест-набора последовательно, чтобы свести к минимуму ошибки. Уровни радона сильно колеблются в зависимости от таких факторов, как атмосферное давление, дождь, ветер и время года. Для получения более надежных результатов используйте набор для долгосрочного тестирования радона. Для получения дополнительной информации посетите сайт Free-Radon-Test-Kits.com.

Для измерения проникновения водяного пара через бетон, особенно перед покраской или укладкой пола, используйте наши предварительно взвешенные наборы для определения паропроницаемости. В зависимости от пористости бетона и области применения, RadonSeal обычно снижает скорость пропускания пара до 3 или 4 фунтов. через 1000 кв. футов в течение 24 часов. Для среднего подвала это означает менее галлона влаги в день и гораздо более сухой подвал.

Если качественных признаков переноса влаги достаточно, прикрепите пластиковый лист размером 2 х 2 фута или алюминиевую фольгу к бетону с помощью клейкой ленты. Сначала мы вставляем небольшой предмет в середину, чтобы сформировать форму палатки, которая помогает каплям образовываться и течь. Через 2 дня проверьте нижнюю сторону – капель не должно быть и бетон не должен потемнеть от влаги.

Бетонные подъездные пути, крыши и наружный бетон

Подъездные пути и наружный бетон, такой как тротуары, террасы, настилы и парковочные площадки, подвергаются воздействию суровых условий: дождевой воды, грунтовых вод, многократного таяния и замерзания, дорожных солей или антиобледенителей, а также оседания гравий и грунт. Наружный бетон очень быстро становится пористым и пропускает больше воды.

Поры в бетоне впитывают дождевую воду сверху и грунтовые воды снизу, как губка. Когда вода замерзает, она сильно расширяется (на 9 процентов) и трескает бетон. Цикл замораживания-оттаивания вызывает точечную коррозию, выкрашивание и растрескивание. Ионы хлорида в солях и средствах для удаления льда, особенно с аммонием, химически воздействуют на бетон. Вода вызывает ржавчину арматуры, что приводит к растрескиванию бетона. Вода размывает грунтовое основание под бетоном, и ее осаждение вызывает структурные трещины.

Глубокая герметизация любого наружного бетона с помощью RadonSeal! Он укрепляет бетон и изолирует его от дождевой воды, грунтовых вод и химикатов. Поверхность не меняется и остается нескользкой. Лучше всего – это навсегда!

RadonSeal находится глубоко внутри бетона и не собирает воду на поверхности. Если вы хотите, чтобы поверхность с «утолщением» , дайте RadonSeal высохнуть не менее 5 дней и снова загерметизируйте ее с помощью LastiSeal Brick & Concrete Sealer.

Если вам не нужен глубоко проникающий герметик и вы хотите, чтобы поверхность была водоотталкивающей, используйте водоотталкивающий герметик DryWay. Поскольку он герметизируется под поверхностью, он устойчив к ультрафиолетовым лучам, а поверхность обычно не пропускает воду до 10 лет. Его также можно применять после постоянной глубокой герметизации бетона с помощью RadonSeal.

Отверждение и герметизация нового бетона

RadonSeal — это отличный отвердитель для свежезалитых бетонных плит. Он образует цельную коллоидную гелевую мембрану, которая замедляет испарение воды и поддерживает идеальную влажность внутри бетона для гидратации. Это приводит к получению менее пористого и значительно более прочного бетона, препятствует развитию крупных капилляров и уменьшает поверхностное растрескивание при усадке. Он также сохраняет вырабатываемое тепло в холодную погоду или уменьшает поглощение тепла при более высоких температурах.

Распылите RadonSeal, как только по бетону можно будет ходить, не оставляя следов от обуви, сразу после отделки, обычно через 3-5 часов после заливки. Распылите только один раз RadonSeal Standard тонким сплошным слоем из расчета 2000 кв. футов на 5-галлонное ведро.

В холодную погоду для защиты наружного бетона по-прежнему необходимы термоодеяла. Замерзающая вода повредит поверхность так же, как быстрое испарение.

Стандартные герметики Seal & Cure, используемые строителями, изготовлены на основе акрила или воска. Временный воск или химические герметики оставляют на поверхности пленку , непригодную для покраски или плиточного клея, и ее необходимо сначала удалить. Производители напольных покрытий запрещают использование отвердителей, образующих поверхностную мембрану, из-за их несовместимости с их новыми клеями, совместимыми с летучими органическими соединениями.

Другие методы отверждения: Традиционное влажное отверждение с использованием мешковины и опрыскивания в течение как минимум 7 дней является трудоемким. Запотевание может привести к выщелачиванию извести и щелочей, что приведет к образованию цементного молока в нижних точках поверхности. Покрытие нового бетона пластиковыми или бумажными листами обычно оставляет следы, обесцвечивание и цементное молоко. Химические отвердители подвергают рабочих воздействию высоких уровней летучих органических соединений.

Почему моя новая бетонная плита полностью белая? Вероятно, это результат «водянистого» бетона, покрытого паронепроницаемыми листами или пленками, удерживающими всю влагу. Избыток воды на поверхности вымывает известь и минералы, вызывая белый цвет и пятна в местах скопления, т.е. цементное молоко . Это не обязательно означает, что бетон «плохой». Для красоты или перед покраской цементное молоко можно удалить дробеструйным аппаратом, шлифовальной машиной для пола или травлением кислотой.

RadonSeal также служит в качестве отвердитель для пола � поверхностный слой станет значительно более твердым («твердый кремнем»), устойчивым к истиранию и пыли. По сравнению с другими отвердителями для полов, используемыми на промышленных или складских полах, RadonSeal имеет гораздо более высокое содержание твердых частиц и работает намного глубже.

Отверждение — это совершенно отдельная область от глубокой герметизации бетона с помощью RadonSeal. По мере медленного затвердевания бетона в нем все равно будут развиваться капилляры, хотя и намного меньшего размера.

Дайте новому бетону высохнуть в течение не менее 28 дней , а затем глубоко загерметизируйте стены и полы с помощью RadonSeal Standard в 2 применения. Это связывает и укрепляет бетон, нейтрализует щелочи и изолирует его от воды, пара и даже газа радона. В случае стен из бетонных блоков дайте раствору высохнуть не менее 21 дня перед нанесением RadonSeal Plus.

Процедуры нанесения для конкретных проектов

• Как восстановить окрашенные кислотой полы и подъездные пути
• Как герметизировать полы на заводах или складах
• Как герметизировать высокопрочные полы на заводах или в тюрьмах
• Как герметизировать полы в гаражах
• Герметизация надземных топливных баков

Тестирование pH бетона: необходимость стандартной процедуры | by Concrete Science

Чтение: 11 мин.

·

11 марта 2019 г.

Дженнифер А. Грабб, Хемант С. Лимай и Ашок М. Какаде, апрель 2007 г.

очень простой pH около 13, значения pH на открытых поверхностях вскоре падают, поскольку происходят реакции между углекислым газом из атмосферы и щелочами в бетоне — процесс, известный как карбонизация. Со временем фронты карбонизированного бетона со значениями pH около 8,5 продвигаются ниже открытых поверхностей.

Возможно, потребуется определить глубину этого фронта, так как карбонизированный бетон может вызвать коррозию арматурной стали. Это можно сделать, распылив раствор индикатора фенолфталеина на поверхность излома или среза бетона и отметив место изменения цвета. В этом случае изменение цвета происходит при контакте раствора с материалом с рН от 9 до 9,5. Глубину фронта карбонизации также можно оценить, используя бур для отбора проб на выбранной глубине. В этом случае рН порошкообразных образцов можно оценить с помощью стандартных методов испытаний, описанных в следующих разделах.

Также может быть необходимо оценить рН поверхности бетонного пола, так как клей, используемый для укладки виниловых полов или ковровой плитки, может быть поврежден при нанесении на подложки со значениями рН выше 9 (многие производители напольных покрытий не предоставляют гарантию). на установленных продуктах, если только не было подтверждено, что pH находится в допустимых пределах). Хотя в параграфе 5.3 стандарта ASTM F 710-05 «Стандартная практика подготовки бетонных полов к установке упругого пола»1 указана процедура, используемая для проверки бетонных полов на щелочность, мы считаем, что эта процедура неадекватна. Поэтому мы предлагаем альтернативную стандартную процедуру проверки pH бетона.

Информация в этой статье была первоначально представлена ​​на съезде ACI Fall 2004, Сан-Франциско, Калифорния.

Основы pH

pH является приблизительной мерой кислотности или щелочности раствора и определяется как отрицательный логарифм концентрации ионов водорода (H+). При увеличении рН раствора число свободных ионов водорода уменьшается, и изменение рН на единицу отражает десятикратное изменение концентрации Н+. Например, при рН 7 доступно в 10 раз больше ионов водорода, чем при рН 8. Шкала рН колеблется от 0 до 14, а рН 7 считается нейтральным. Вещества с рН менее 7 являются кислыми, а вещества с рН более 7 — щелочными.

Ниже приведены примеры, показывающие взаимосвязь между концентрацией H+ и pH для различных растворов:

• В растворе хлороводорода или соляной кислоты концентрация H+ составляет 1 × 10–2, а pH равен 2
• В воде , концентрация H+ составляет 1 × 10–7, а pH составляет 7
• В насыщенном гидроксиде кальция концентрация H+ составляет около 1 × 10–12,4, а pH составляет около 12,4
• В растворе гидроксида натрия H+ концентрация 1 × 10–14, рН 14,9.0470

Поскольку pH является мерой раствора, точное измерение pH твердого вещества, такого как бетон, является сложной задачей.

Наша оценка включала в себя обзор литературы, неформальный опрос профессионалов и ассоциаций, а также оценку стандартов и методов испытаний, включая тест-полоски, pH-карандаши и цифровые измерители. Кроме того, мы также количественно оценили влияние процедурных переменных на измеренные результаты теста.

Обзор литературы

Наш литературный обзор показал, что имеется много доступной литературы о pH бетона, поскольку он связан с карбонизацией, коррозией встроенной стали, реакцией щелочи и кремнезема и влиянием минеральных добавок. Однако имеется несколько опубликованных работ, связанных с измерением pH бетона, особенно в отношении стандартной процедуры. Кроме того, в большинстве литературных источников не указаны процедуры измерения pH. Некоторые из зарегистрированных значений pH приведены в таблице 1.

Неофициальный опрос

Мы использовали телефонные и электронные опросы ведущих петрографов, различных торговых ассоциаций и сотрудников испытательных лабораторий, чтобы определить процедуры, обычно используемые в настоящее время для измерения рН бетона. Хотя полоски с индикатором pH, как сообщается, являются наиболее широко используемым методом, большинство респондентов не указали использование определенного коэффициента разбавления. Некоторые петрографы указали, что они используют процедуру, предусмотренную в ASTM C 252, с датчиком pH и цифровым измерителем, а персонал нескольких испытательных лабораторий сообщил, что они измеряют pH бетона с помощью pH-карандаша.

Обзор стандартов

Как указывалось ранее, для измерения pH твердых материалов, таких как известь, почва или бетон, необходимо создать водный раствор порошкообразного материала — это снижает концентрацию твердого материала. Обзор различных стандартов и комментариев показывает, что коэффициенты разбавления варьируются от 1:9 до 1:20. Ниже приведены краткие сведения о методах, использованных в рассмотренных нами публикациях:

• ASTM C 25, «Стандартные методы испытаний для химического анализа известняка, негашеной извести и гашеной извести» 2 : смешайте 10 г (0,35 унции) образца с 200 мл (6,8 жидких унций) деионизированной воды. Перемешивайте в течение 30 минут и дайте раствору постоять 30 минут. Измерьте рН с помощью рН-зонда и измерителя. Запишите значение pH до четырех значащих цифр
• ASTM F 710, «Стандартная практика подготовки полов к установке упругого покрытия» 1 : Нанесите несколько капель дистиллированной или деионизированной воды на чистую бетонную поверхность, чтобы сформировать круг диаметром примерно 25 мм (1 дюйм). Через 60 ± 5 секунд измерьте pH с помощью pH-полоски
• Руководство ICRI №03740, «Руководство по протоколу паспорта неорганических ремонтных материалов» 3 : Смешайте 10 г (0,35 унции) образца, пропущенного через сито 90 мкм (№170). с 90 г (3,2 унции) дистиллированной или деионизированной воды в течение 1 минуты. После отстаивания измерьте рН с помощью индикаторной бумаги или рН-зонда и измерителя.

Влияние переменных

Мы разработали нашу экспериментальную программу для наблюдения за влиянием основных переменных, таких как тип бетона, размер образца и степень разбавления. Мы также провели ограниченное количество тестов для других переменных, таких как время замачивания или ожидания, градация образца и температура. Наши образцы были приготовлены с использованием цементного теста; раствор; бетон с заменой цемента 0, 15 и 50% по весу золой-уносом; или бетон от старого тротуара. Образцы измельчали ​​с помощью вибрационной микромельницы. Образцы размером 5, 10 и 20 г (0,18, 0,35 и 0,71 унции) разбавляли дистиллированной водой в соотношении 1:1, 1:2, 1:4, 1:9., 1:20 и 1:50 перед проверкой pH. Показания рН были получены либо с помощью рН-зонда с цифровым измерителем, либо с помощью рН-полосок. Приготовленный раствор в процессе измерения не перемешивали.

РЕЗУЛЬТАТЫ ИСПЫТАНИЙ И ОБСУЖДЕНИЕ

Тип образца Измеренные значения pH для различных смесей цементного теста, раствора и бетона приведены в таблице 2. Возраст всех приготовленных образцов на момент проведения испытаний не превышал 2 месяцев, за исключением образец 20-летнего бетонного тротуара. Испытания проводились с использованием образцов по 5 г (0,18 унции) с коэффициентом разбавления 1:2. Самый высокий показатель pH 12,71 был получен для цементного теста с соотношением вода-цементный материал (в/см) 0,40. Самый низкий показатель pH 10,45 был получен для образца тротуара 20-летней давности.

Количество образца

Для каждого типа смеси рН измеряли с использованием 5, 10 и 20 г (0,18, 0,35 и 0,71 унции) материала с различными коэффициентами разбавления. Образцы графиков показаны на фиг. 1-4. Разница в рН была менее 0,30.

Степень разбавления

На рисунках с 1 по 5 также показано влияние степени разбавления на значения pH для различных материалов. Тенденция к увеличению pH при уменьшении степени разбавления с 1:50 до 1:1 одинакова для всех смесей.

Период замачивания

График на рис. 6 иллюстрирует кратковременное (1 час) влияние времени выдержки на pH в зависимости от степени разбавления для конкретного образца. Изменение рН было незначительным (менее 0,15) при всех степенях разбавления.

Образец градации

Испытания проводились с использованием порошкообразных образцов, полученных из бетона с удельным весом 0,40 Вт/см и без летучей золы. Измерения рН проводили на той части пробы, которая задерживалась на сите 2,00 мм (№10) (крупные частицы), на части, прошедшей через сито 2,00 мм (№10) и задерживавшейся на сите 850 мкм (№20). (промежуточные частицы), а часть, прошедшая через сито 850 мкм (№20) (мелкие частицы), используют коэффициент разбавления 1:2. Было обнаружено, что значения рН для части с крупным размером частиц и части с мелким размером частиц составляют 11,55 и 12,48 соответственно. Хотя разница в pH была почти 0,93, рН объединенной пробы составил 12,37, что свидетельствует об отсутствии необходимости прохождения пробы через сито 850 мкм (№20). Распределение частиц образца по размерам и измеренные значения pH показаны в таблице 3.

Температура

Сообщается, что повышение температуры насыщенного раствора гидроксида кальция от 0 до 60 °C (от 32 до 140 °F) снижает измеренный рН от 13,423 до 11,449,4 График на рис. 7 показывает влияние температуры, обнаруженное в тестовой программе, в узком диапазоне температур.

Сравнение методов испытаний

pH бетонной плиты измеряли с помощью pH-карандаша, pH-зонда с цифровым измерителем и pH-полосок с использованием процедуры, указанной в ASTM F 710. Как показано в таблице 4, измеренные значения варьировался от 10 до 12. Изменение цвета, полученное с помощью карандаша для измерения pH (рис. 8), было трудно оценить, так как было трудно различить совпадение цветов при значениях pH 10 и 13.

Для измерения pH пластины с помощью pH-зонда и измерителя был получен образец бетонного порошка весом 0,3 г (0,011 унции) путем шлифовки поверхности, и образец был смешан с 6 мл (0,2 жидкой унции) дистиллированной воды. Смесь располагалась герметичным кольцом на бетонной плите (рис. 9).). С помощью этого метода pH 11,5 был получен при соотношении разбавления 1:20. Когда процедура, описанная в ASTM F 710, применялась на чистой бетонной поверхности, было измерено значение pH, равное 10 (рис. 10). Для повышения точности процедуры ASTM F 710 образец бетона в виде порошка был собран путем шлифования поверхности плиты песком. Затем проводят измерения с помощью рН-полоски, погруженной в смесь. Эта процедура привела к измеренному pH 12 для того же самого бетона. Несмотря на то, что значения pH 10 и 12 кажутся близкими, следует отметить, что значение pH 10 можно считать карбонизированным бетоном, а pH 12 можно считать негазированным бетоном.

В другом полевом испытании pH плиты, которая ранее была проверена другими с использованием процедуры ASTM F 710, имеет pH 7. Было обнаружено, что та же плита имеет pH 9, когда плита была отшлифована для получения порошкообразного образца перед проведением процедуры ASTM F 710.

Обсуждение и выводы

На основании результатов этого исследования степень разбавления и температура оказывают наибольшее влияние на измеренные значения pH. Все другие факторы, такие как размер частиц, количество образца и время выдержки, меньше влияют на измеренное значение рН. Использование коэффициента разбавления 1:2 кажется практичным для измерения pH. Значение pH, измеренное на образце бетонной плиты в виде порошка, значительно отличалось от значения pH, измеренного с использованием процедуры ASTM F 710. Это показывает, что нанесения нескольких капель деионизированной воды на ненарушенную поверхность бетона недостаточно для образования раствора, содержащего частицы бетона. Таким образом, мы считаем, что процедура, предусмотренная в ASTM F 710, не дает точного указания pH бетона, и эту процедуру следует изменить.

Опыт, полученный в ходе нашей программы испытаний, также показал, что измерять рН бетонной плиты с помощью рН-метра неудобно. Для датчика, который мы использовали, требуется не менее 6 мл (0,2 жидких унции) раствора для измерения pH. При соотношении разбавления 1:2 требуется 3 г (0,11 унции) порошкообразного образца. Шлифовка бетонной поверхности для получения такого количества порошка требует много времени и труда. Поэтому мы рекомендуем использовать зонд и измеритель только в лаборатории с большим образцом бетона.

Поскольку клей для пола находится в контакте только с поверхностью бетонной плиты, персонал, занимающийся производством напольных покрытий, заинтересован только в измерении pH бетонной поверхности. Для достижения надлежащей адгезии эластичного напольного покрытия большинство производителей рекомендуют абразивную очистку или пескоструйную обработку плиты для удаления остатков с поверхности. Поэтому есть смысл измерять рН, отшлифовав поверхность плиты. Для решения проблем, связанных с карбонизацией и коррозией встроенной стали, необходимо с большей точностью измерять pH бетона на разных глубинах. Таким образом, мы считаем, что необходимы две разные процедуры: одна для использования индикаторных полосок для измерения pH бетонной поверхности в полевых условиях, а другая — для использования pH-зонда для измерения pH на различных глубинах в бетоне в лаборатории.

Полевые испытания для измерения pH бетонной поверхности

• Очистите поверхность проволочной щеткой. Обязательно удалите грязь, герметик для бетона и остатки старого клея.
• Соберите 0,5 г (0,018 унции) бетонного порошка, вручную отшлифовав участок примерно 50 x 50 мм (2 x 2 дюйма) наждачной бумагой общего назначения с зернистостью 50.
• Тщательно перемешайте бетонный порошок с 10–12 каплями свежей дистиллированной воды с помощью небольшой плоской пластиковой мешалки. Дать постоять 60 секунд
• Вставьте полоску рН в смесь. Сравните полоску с цветовой диаграммой, чтобы определить pH
• Обратите внимание на температуру поверхности бетона.

Лабораторный тест для измерения pH бетона

• Калибровка pH-зонда и измерителя, используя инструкции производителя и соответствующие буферные растворы
• Соберите 5 г (0,18 унции) бетонного порошка на необходимой глубине с помощью дрели; n Используйте пластиковую мешалку, чтобы смешать бетонный порошок с 10 мл свежей дистиллированной воды при температуре 22 ± 1 °C (72 ± 2 °F)
• Профильтруйте смесь с помощью фильтровальной бумаги №40.
• Вставьте pH-зонд в смесь. Прочтите pH до одного знака после запятой
• Обратите внимание на температуру смеси

Благодарности

Авторы благодарны за комментарии и мнения лиц, которые ответили на электронные письма и телефонные звонки в рамках нашего неофициального опроса.
