Как рассчитать угол наклона крыши с примерами

Крыши зданий и сооружений делятся на две категории: плоские и наклонные. В этой статье будет разбираться со второй позицией, а точнее, с углом наклона крыши: какие характеристики влияют на данный параметр, какие кровельные материалы под каким углом кровли укладываются, в каких единицах изменяется угол наклона скатов. Разобравшись в полученной информации, Вы легко сможете контролировать правильность сооружения крыши вашего дома.

Угол наклона крышиИсточник goldkryshi.ru

Единицы измерения угла ската

Из школьного курса геометрии все знают, что величина любого угла измеряется в градусах. Уклон кровли в этом случае – не исключение. Но необходимо обозначить, что в технической литературе, в ГОСТах и справочниках встречают и другие единицы измерения. А именно: проценты и отношения сторон.

В первую очередь надо обозначить, что подразумевают под углом ската крыши.

На фото ниже он обозначен латинской буквой альфа.

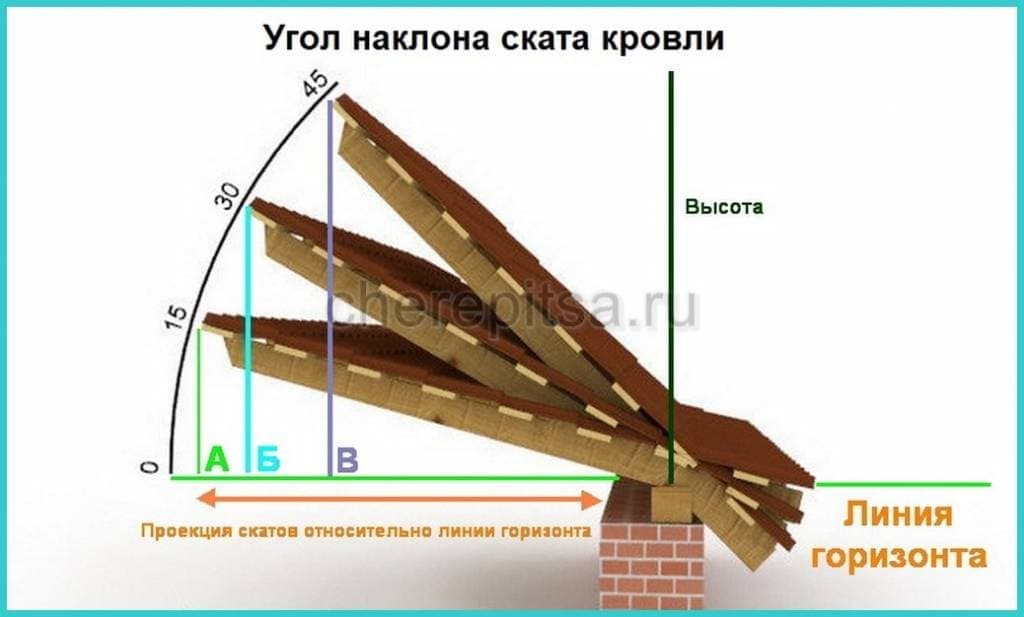

Угол наклона ската кровлиИсточник remontik.org

В строительной сфере крыши с углом наклона выше 50° встречаются редко. К ним можно отнести башенки в готическом стиле или нижние скаты мансардных кровель. В основном максимальный параметр – 45°.

Что касается двух других единиц измерения, то отношение сторон – это так называемая упрощенная дробь. В ее основе лежат два размера: высота крыши, на фото она обозначена буквой «Н», и проекцией ската, обозначенная буквой «L». Соотношение должно быть таким: Н/L.

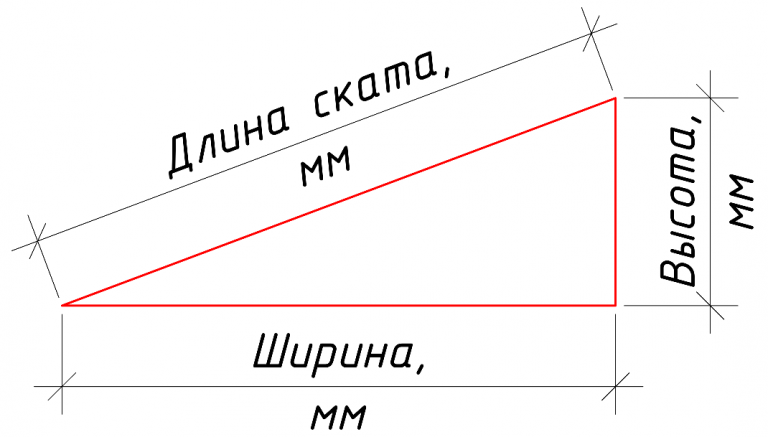

Добавим, что проекция длины ската – это, по сути, половина ширины дома, если крыша двускатная симметричная, или полная ширина, если крыша односкатная. При этом угол наклона так и пишется дробью, к примеру, 1:3.

В некоторых конструкций обозначение дробью неудобно. К примеру, если она выглядит вот так: 4:13. Поэтому используют процентное исчисление. Оно рассчитывается таким образом:

4:13х100=30,77%

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем отношение сторон, потому что такое обозначение применяется в справочниках и технической литературе. То есть это чисто технические единицы измерения. Хотя перевести из одной единицы измерения в другую не сложно. На фото ниже показан перевод из градусов и отношении я сторон и наоборот.

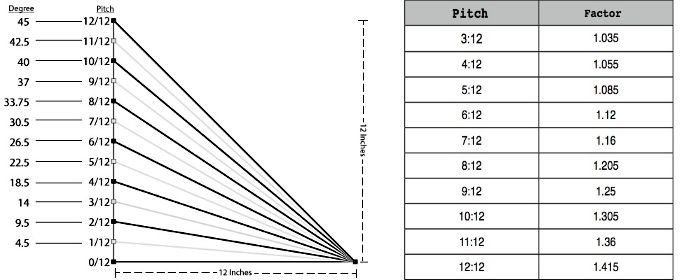

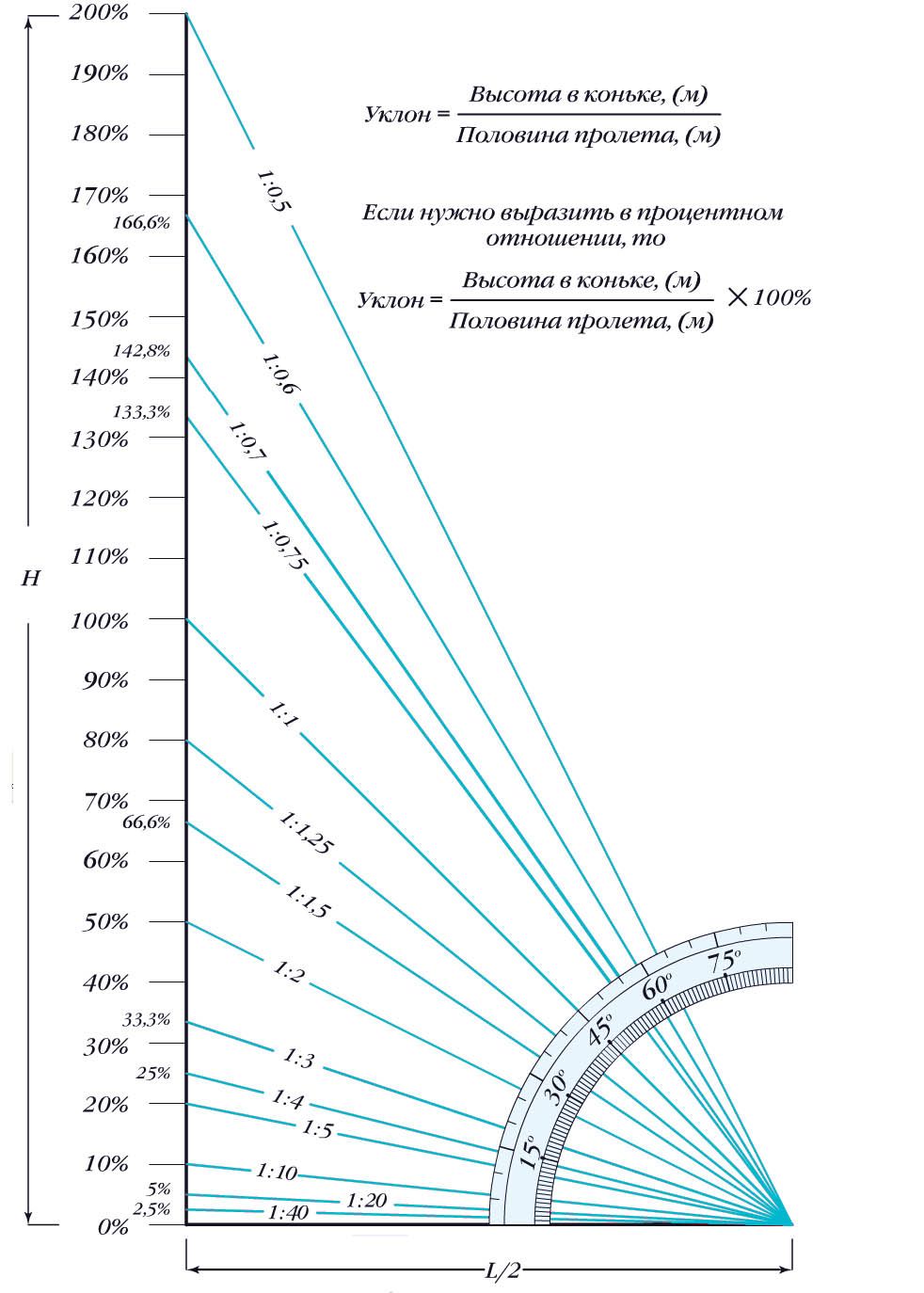

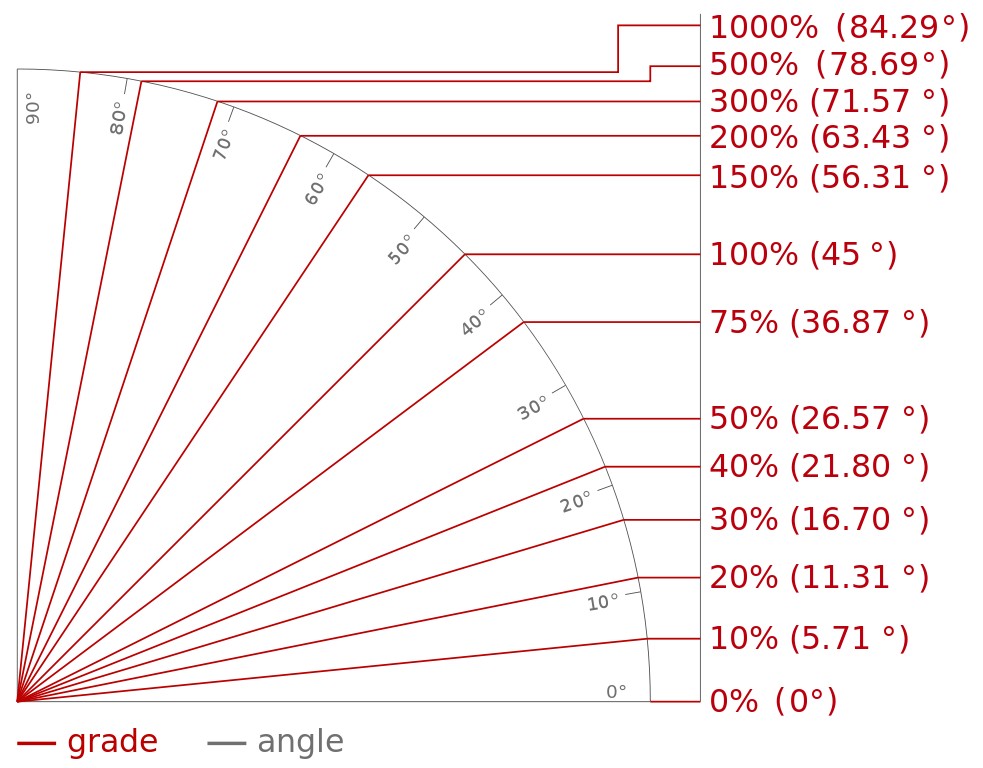

Пропорции соотношения градусов к размерам крышиИсточник obustroeno.com

Если есть необходимость перевести градусы в проценты, то, исходя из рисунка выше, можно сделать несколько математических выкладок. За 100% берется угол, равный 45°. Теперь можно найти, сколько градусов в одном проценте. Для этого надо:

45/100=0,45°. Переводим в минуты, получается 27’. То есть 1% – это 27 градусных минут.

Можно подойти к решению поставленной задачи с обратной стороны. То есть перевести градусы в проценты. Здесь обратное соотношение:

100/45=2,22%

Получается так, что в одном градусе 2,22%.

Зависимость угла наклона ската и типа кровельного материала

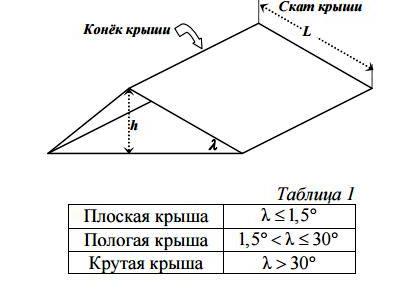

Вышу уже говорилось о двух разновидностях кровель: плоские и наклонные. Но надо отметить, что у плоских кровель тоже есть свой угол, который варьируется в диапазоне 0-5°. Скатные крыши делятся на две подгруппы (деление условное):

  • с небольшим уклоном – от 6 до 30°;
  • с крутым уклоном – больше 30°.

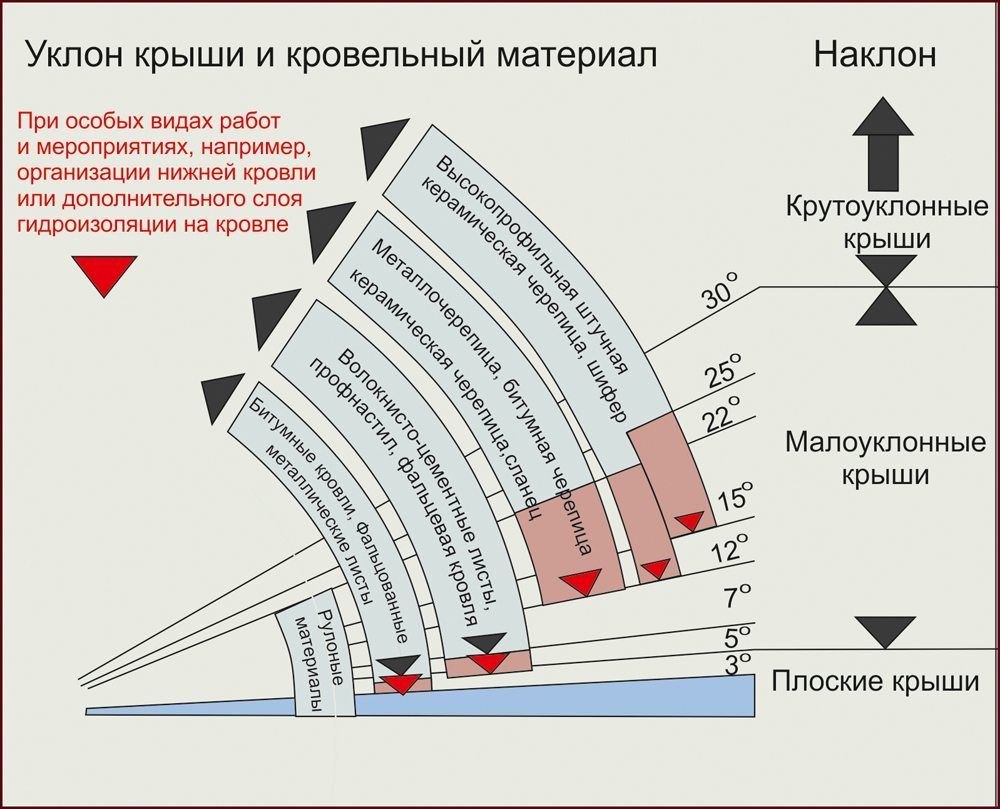

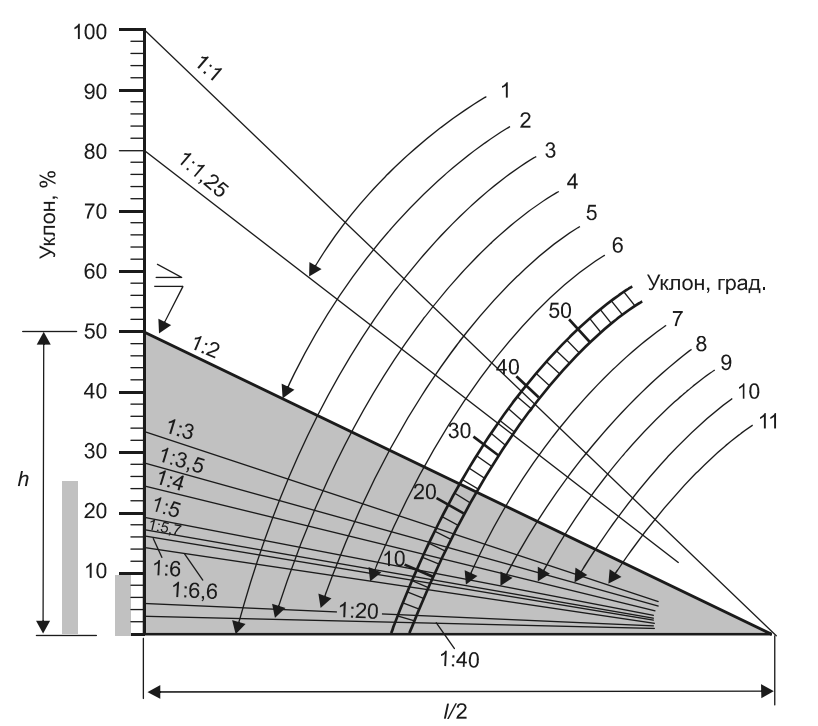

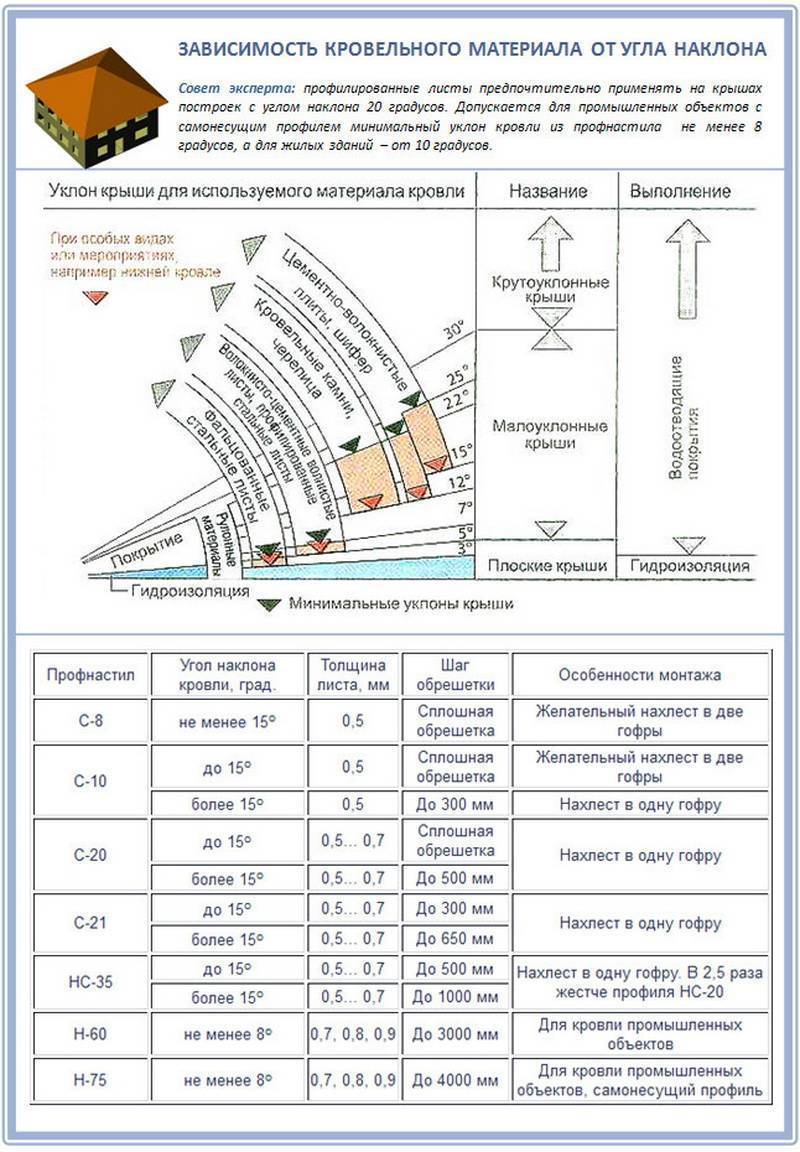

Распределение кровельных материалов по крутизне скатаИсточник belhouse.by

У каждого вида кровельных конструкций есть свои преимущества и недостатки. К примеру, плоские – это небольшая площадь покрытия, что позволяет сэкономить на кровельном материале (его количестве). Но при этом такая конструкция потребует проведения усиленной гидроизоляции. Крутые скаты – это беспроблемное схождение атмосферных осадков, но высокая парусность конструкции, что потребует от ее сооружения усиления стропильной системы.

Учитывая это, необходимо строго подходить к выбору кровельного материала. Их производители обязательно информируют потребителей, при каком минимальном уклоне кровли их можно использовать.

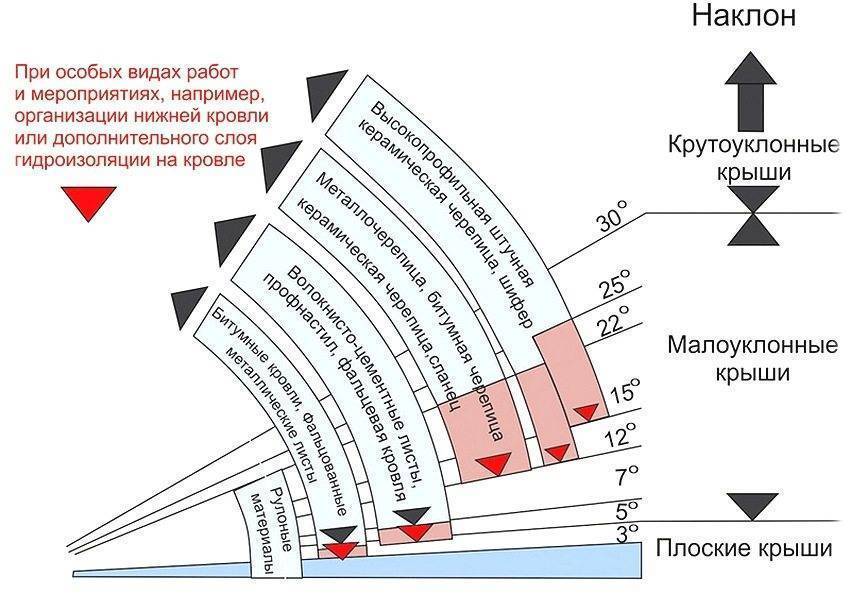

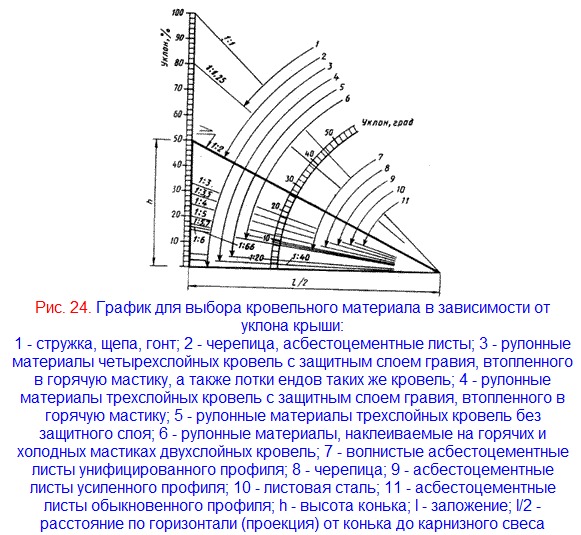

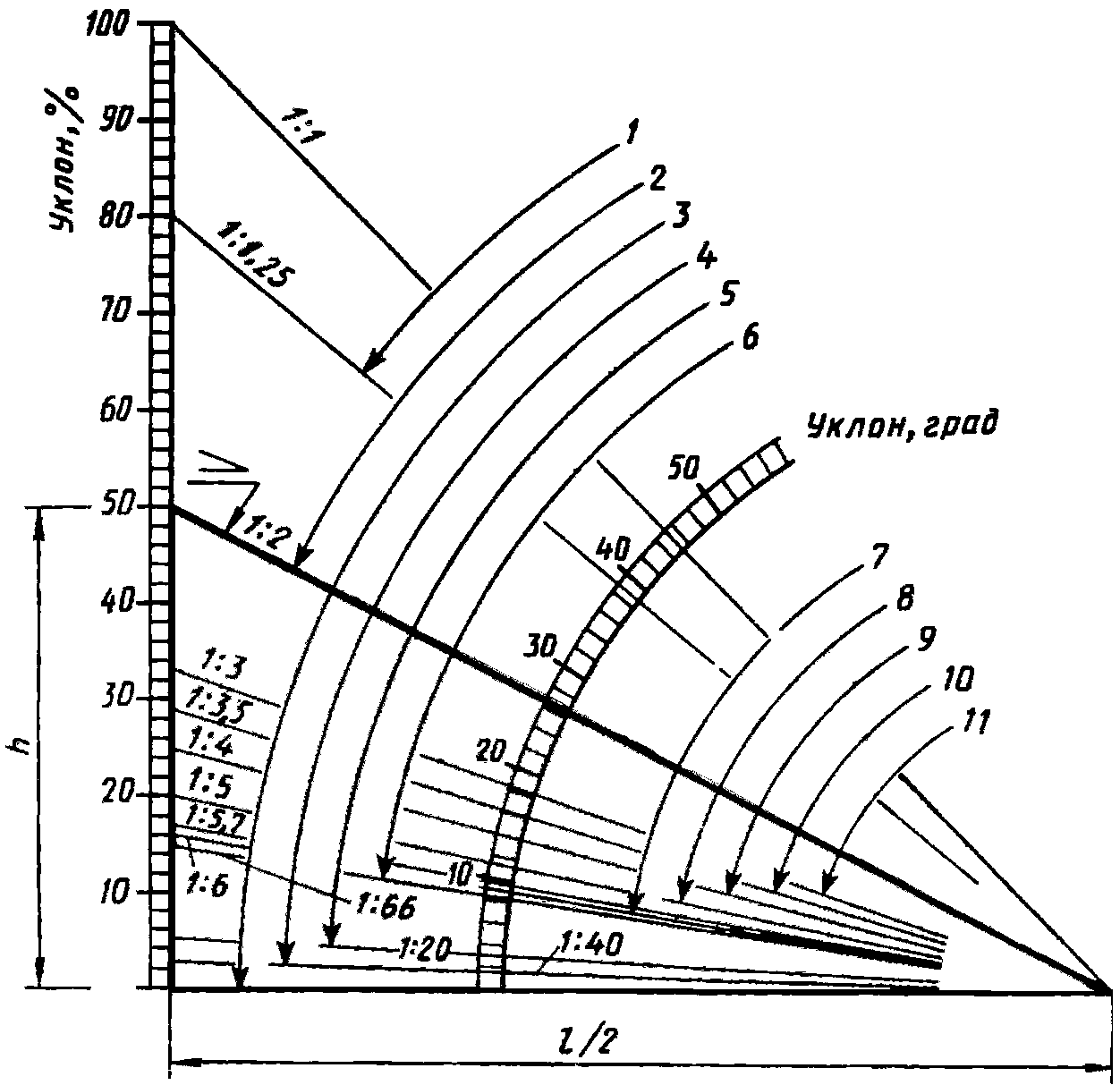

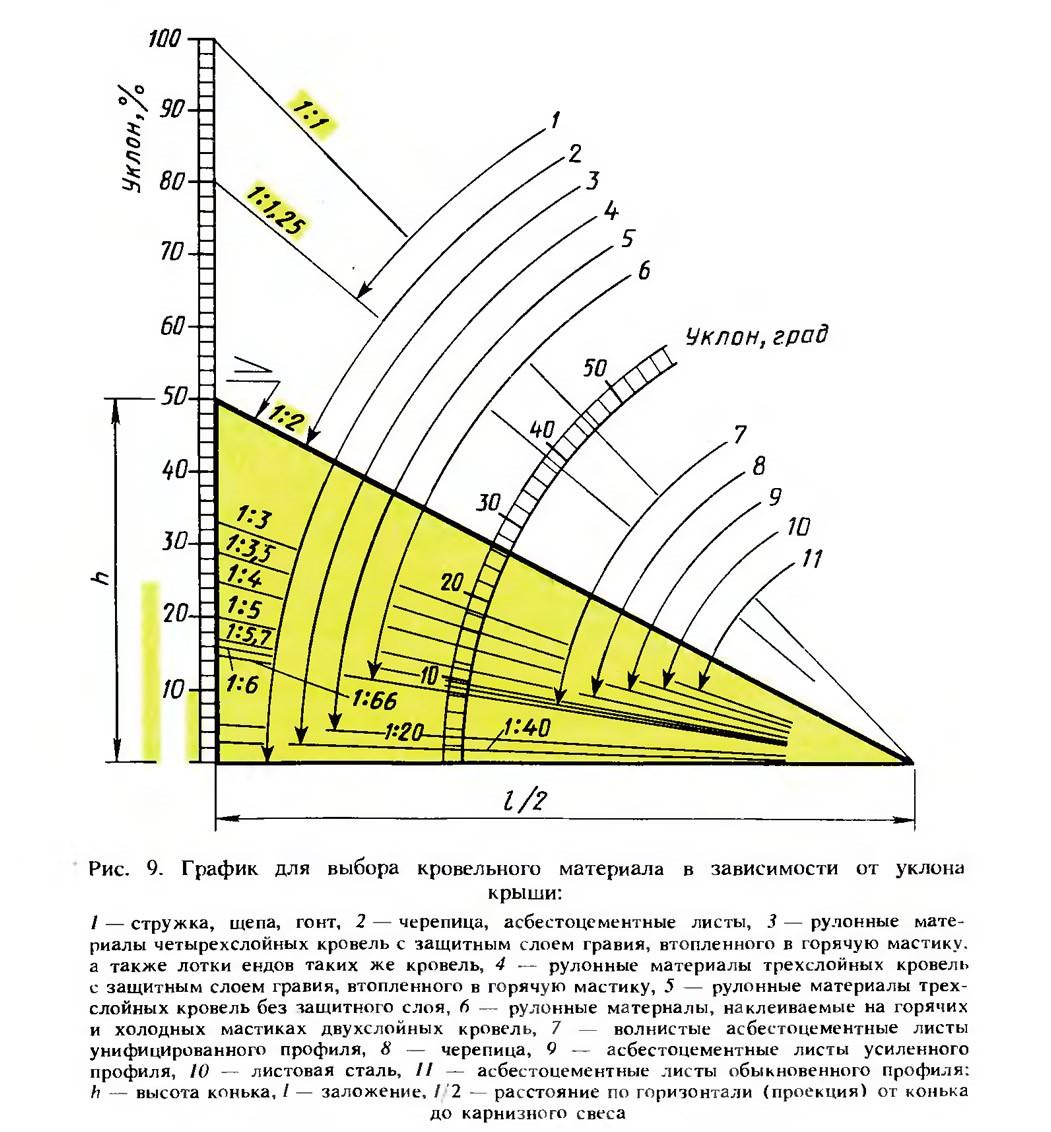

На фото ниже показана диаграмма распределения кровельных материалов по углам скатов.

Как видно из диаграммы, на плоских крышах обычно используют рулонные материалы в виде рубероида или толи. Хотя нет никаких противопоказания применения листовых или плитных изделий: шифер, профнастил, листовое железо, собираемое фальцовым способом. А вот штучный кровельный материал лучше на крышах крутизною меньше 15° не использовать. Есть высокая вероятность проникновения воды через стыки элементов покрытия.

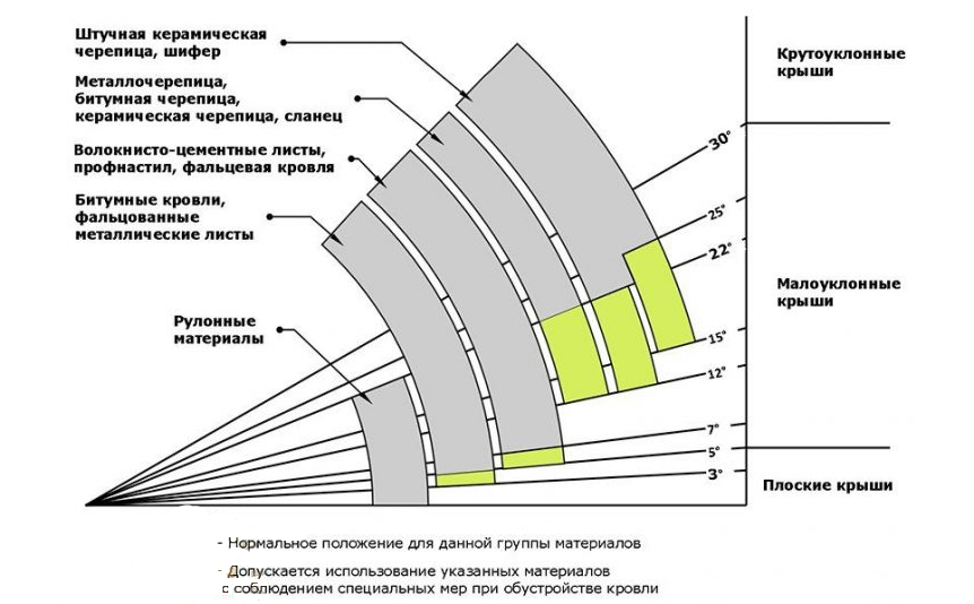

Значение угла кровли в градусах и процентах по отношению к типу кровельного материалаИсточник remotvet.ru

Конструктивные особенности крыши в зависимости от угла наклона

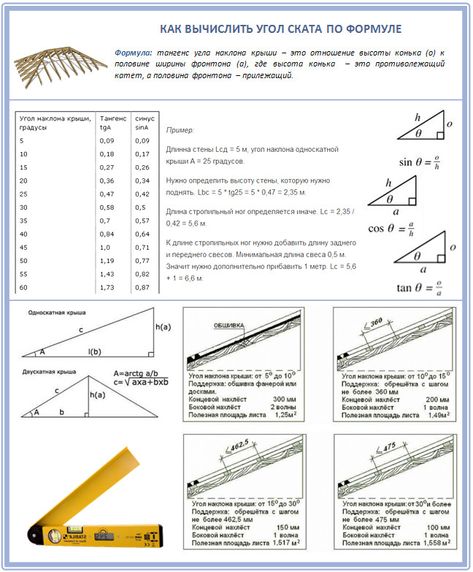

Если в проекте дан уклон крыши, то рассчитать ее высоту не составит труда. А этот параметр – один из самых важных, потому что он определяет высоту конька. Этот элемент кровельной конструкции – точка отправления в сооружении крыши в целом. Потому что при строительстве сначала выставляют уровень расположения конька, и уже под него режут пиломатериал: опорные стойки. Отсюда же рассчитывают длину стропильных ног.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчетов длин элементов кровельного сооружения. В основе формул лежат тригонометрические функции: синус, косинус, тангенс, катангенс.

К примеру, как определить высоту конька (соответственно и крыши) через синус и тангенс:

sin α = H/S, где «S» – это длина ската. Соответственно высота конька будет равна: Н=S x sin α.

tg α = H / L , то есть Н= l x tg α

Точно также можно определить длину ската, или, зная оба параметра, можно рассчитать угол наклона крыши. Все параметры конструкции взаимосвязаны, так что, зная два из них, можно определить третий.


Вентиляция подкровельного пространства: когда нужна и какие применяются методы

Кстати, определяя параметры крыши, можно обойтись и без угла наклона.

Для этого используется формула Пифагора. Вот ее формула:

S2= H2+ L2

Меняя местами значения, находится необходимая величина.

У Вас может возникнуть вопрос, связанный со значением величин тригонометрических функций. Они в свободном доступе есть, но чтобы Вы их не искали на просторах интернета и не тратили свое время, предлагаем таблицу:

Значения тригонометрических функций от величины углаИсточник remont-kvartiri.livejournal.com

Добавим, что тригонометрические функции упрощают проведения расчетов кровельных конструкций. Если правильно ими пользоваться и уметь набрасывать на бумаге эскизы крыш (имея воображение в плане конструктивного расположения ее элементов), то можно легко рассчитать размеры каждого элемента.

Это касается не только одно- или двускатных сооружений. Также легко можно будет рассчитать и элементы вальмовых или мансардных крыш. Просто придется разбить их сложные конструкции на простые.

Влияние угла наклона на объем помещения мансарды

Если дом возводится с мансардой, то угол наклона скатов приобретает прикладное значение. И здесь соотношение прямое, то есть чем больше угол, тем больше объем мансарды. Чтобы было понятно, на фото ниже это хорошо видно.

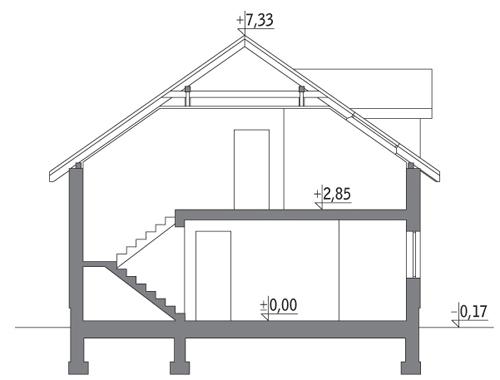

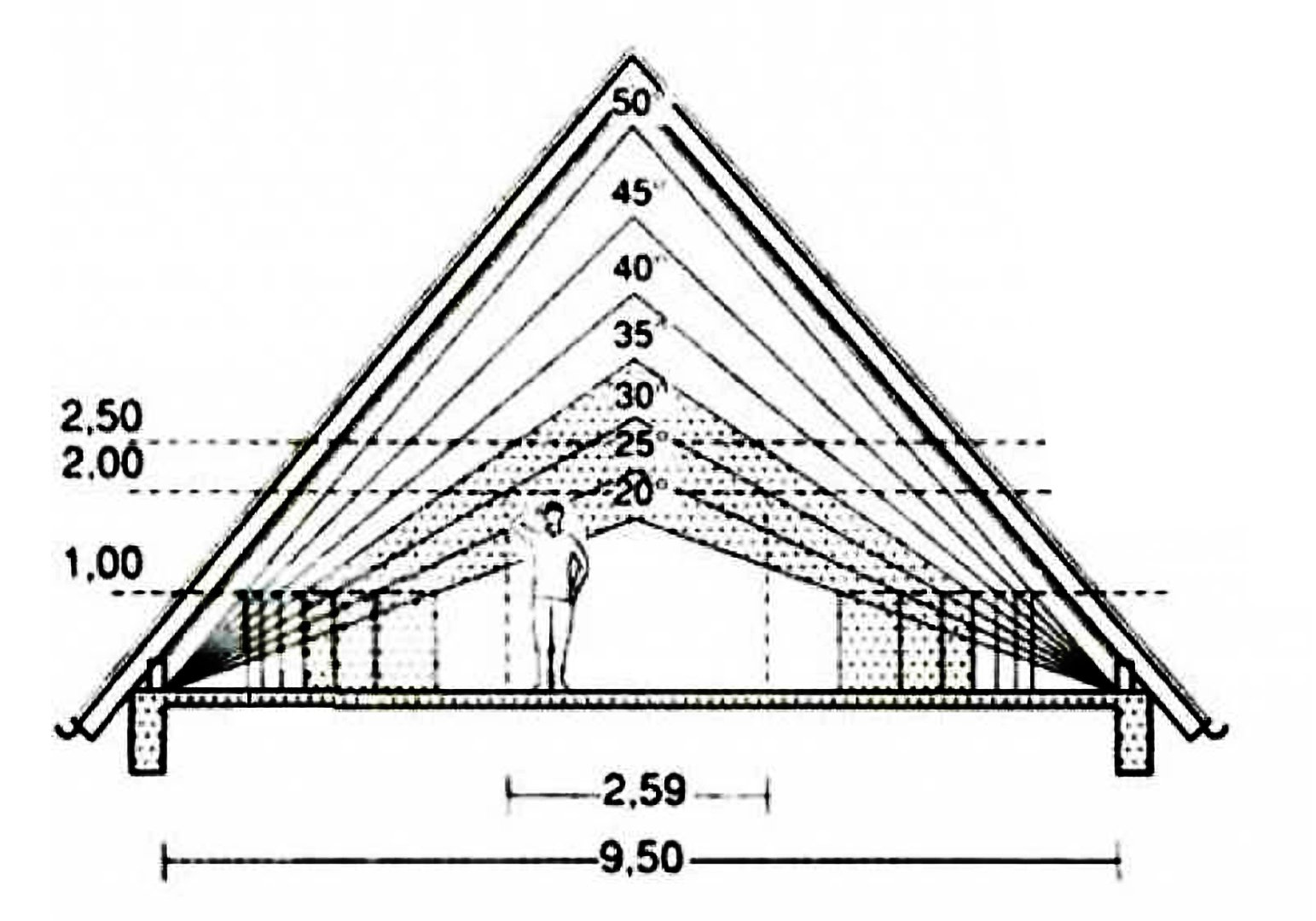

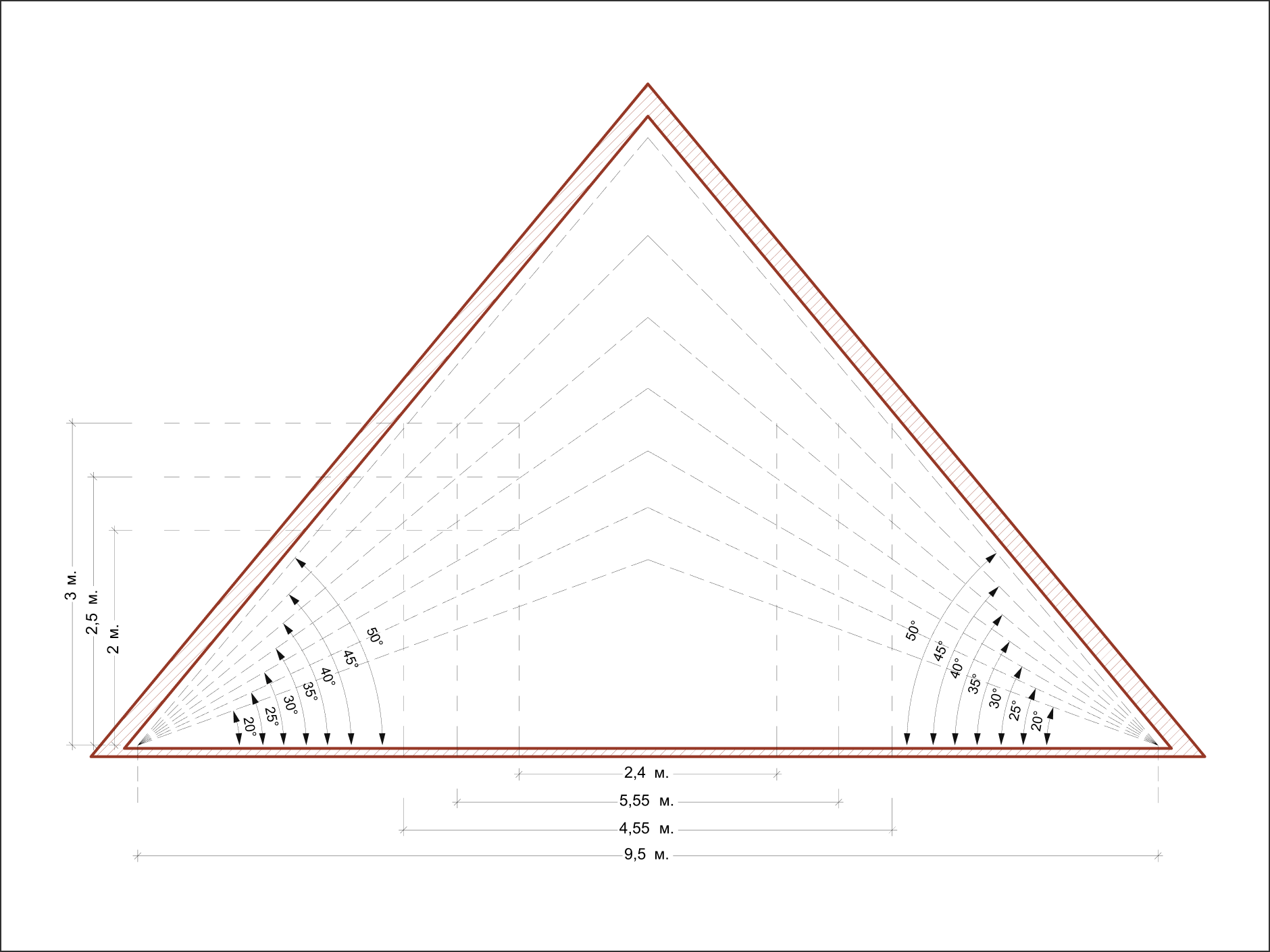

Соотношение угла наклона скатов к объему мансардного помещенияИсточник legkovmeste.ru

Приведем пример, основанный на верхнем рисунке. Здесь четко видно, что высота помещения зависит от параметров наклона крыши. При этом надо учитывать, что оптимальная высота не должна быть меньше 2,5 м. А значит, угол наклона скатов мансарды минимально должна быть 25°. Но обратите внимание, что при таком расположении элементов кровли не учтен объем помещения. То есть ширина комнаты не будет больше 3 м. Это притом, что ширина дома – 10 м.

Получается, что используется всего лишь 30% от пространства.

А значит, надо увеличивать значение угла. И чем больше он, тем больше полезная площадь мансарды. Но здесь есть обратная сторона медали. Увеличивая угол, увеличивается высота конька. А это расходы стройматериалов на возведение крыши, плюс увеличение парусности конструкции. Поэтому очень важно найти золотую середину. К примеру, 40° практически решают все проблемы.

Чтобы отойти от этих проблем раз и навсегда, строители давно применяют совершенно другую конструкцию. Она сложна и в сооружении, и в проведении расчетов, но этот вариант решает проблему полезной площади помещения, не увеличивая высоту крыши.

Конструкция мансардной крышиИсточник ok.ru

Расчет высоты конька и угла наклона крыши:


Онлайн калькулятор расчета кровли: тонкости расчета и проверка результатов

Заключение по теме

Проведение расчетов кровельной конструкции – прерогатива специалистов. Потому что правильный расчет, того же угла наклона, это надежность крыши в целом. Но ориентироваться в некоторых технических понятиях будет полезно и владельцам строящихся домов.

Угол наклона, высота и уклон односкатной крыши: как выполнить расчет

В мире существуют тысячи архитектурных традиций внешнего вида крыш. В современной архитектуре довольно популярны односкатные формы крыш. Они идеально сочетаются с ландшафтным дизайном и многообразны в исполнении. Модный тренд пришел к нам из Австралии, где отсутствие снега позволяет творить с архитектурой жилых домов все, что диктует фантазия.

Но в снежных регионах России такую крышу нужно строить только с соответствующим уклоном и в правильном направлении. Одним словом, главный параметр функциональности – угол наклона односкатной крыши. Как правильно его рассчитать вы узнаете из нашей статьи.

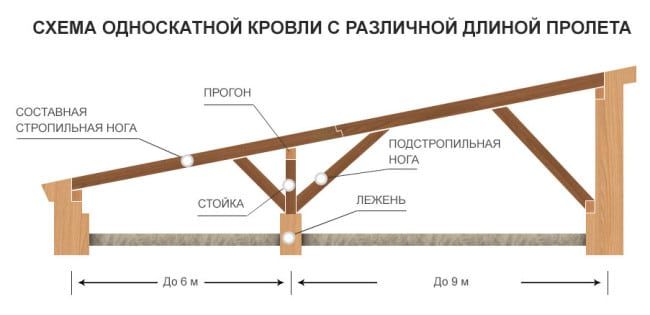

Чтобы у вас было общее представление об односкатных кровлях, посмотрите это видео:

Первым делом рассчитайте нагрузки на односкатную крышу. Их принято делить на постоянные и динамические. Первые – это вес кровельного покрытия, которое всегда находится на крыше, а также антенны, ТВ-тарелки, дымоход и прочее. Т.е. все то, что будет на кровле и днем, и ночью.

А динамические нагрузки, или, как их еще называют, переменные, – это те, что бывают время от времени: снег, град, человек, ремонтные материалы и инструменты. А еще ветер, который может срывать односкатные крыши ввиду их парусности. Рассмотрим их подробнее.

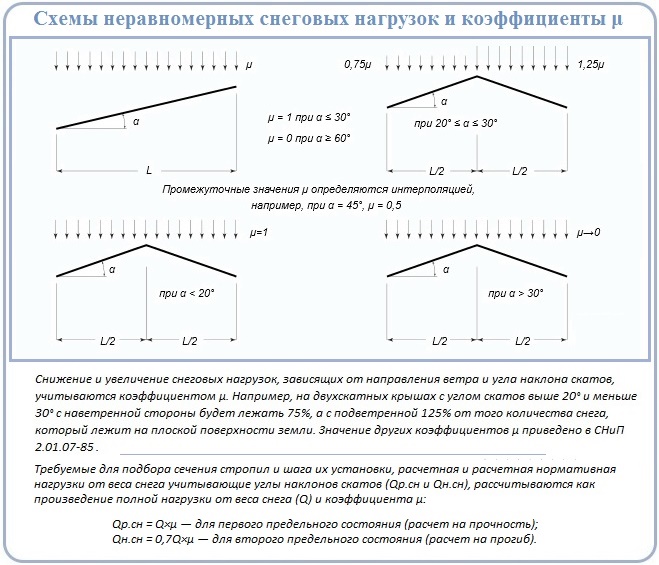

Снеговые нагрузки

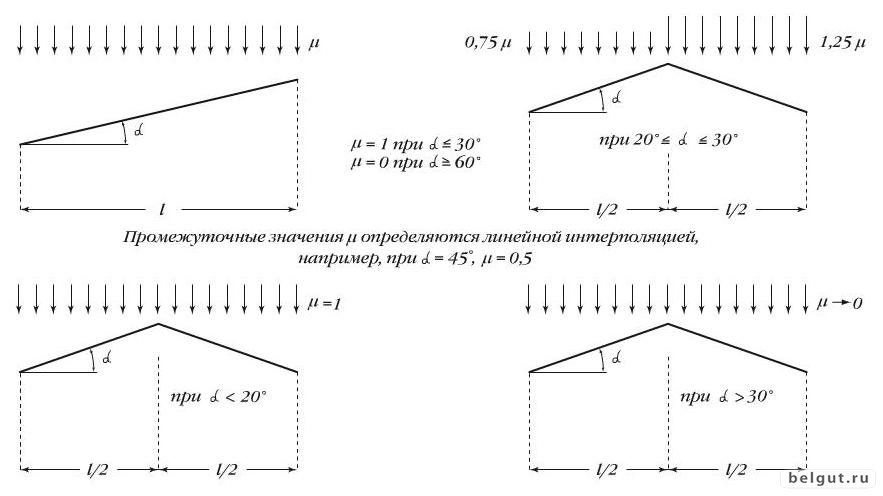

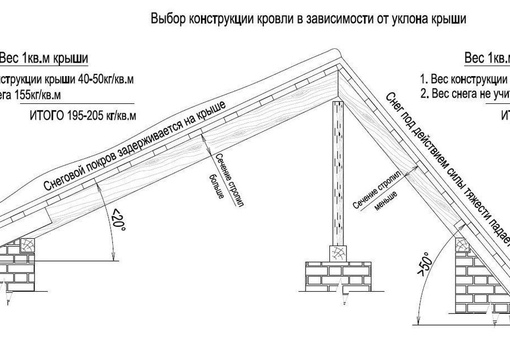

Давление снега также зависит от угла наклона. К примеру, для Московского региона при скате кровли в 30℃ нагрузка составит порядка 130 кг/кв.м.

А если сделать кровлю круче 45°, снег с большой вероятностью не сможет на ней задерживаться, но это зависит от шероховатости кровельного покрытия. Для средней полосы России, где снегопады умеренные, односкатную крышу достаточно делать в пределах 35-30°:

Минимальный угол, который должен быть, чтобы снег смог сходить с односкатной кровли сам – это 15°. А максимальный – 60°, делать крышу более крутой нет смысла.

Ветровые нагрузки

В регионах с сильными ветрами крышу с большим уклоном может легко сорвать. В этом случае плоскость ската лучше обращать к наветренной стороне. Но и слишком пологую кровлю не стоит делать по той же причине.

Комбинированные нагрузки

Обязательно рассчитайте для односкатной крыши такое значение, как сочетание максимально неблагоприятных постоянных и временных нагрузок. Т.е. критическую точку, которую должна выдерживать стропильная система.

К примеру, вам придется в сильную бурю и снегопад выйти на крышу, да не одному, а с помощником. Выдержит ли ваша конструкция одновременно и снег, и ветер, и двух человек? Лучше знать об этом заранее.

Уклон односкатной крыши – в довольно широком диапазоне: от 6° до 60°. Все зависит от местности, в которой вы собрались строиться: если вам нужно сбрасывать тонны снега с крыши каждую зиму, тогда делайте скат покруче, если планируете защититься от ветра – более пологий.  Кроме того, при определенном угле односкатная крыша направляет поток воздуха в нужном направлении, захватывая осадки и отводя их. Помните об этом!

Крутые односкатные крыши

Чем больше угол односкатной крыши, тем быстрее по ней стекает вода. Здесь не будут задерживаться ни листья, ни грязь, а потому само кровельное покрытие прослужит намного дольше. Кроме того, на такой кровле лучше заметна визуальная эстетика выбранной черепицы или металлопрофиля, что часто играет немалую роль для владельцев дома.

Малоуклонные односкатные крыши

Скорость стекающей дождевой и талой воды на малоуклонных скатах намного ниже, а потому есть риск застаивания воды, скопления грязи и застревания льда. На таких кровлях быстро развивается мох и налипает листва. Особенно, если кровельное покрытие шероховатое.

Главное требование к кровле — чтобы вода при таянии снега или после дождя не оставалась на поверхности кровельного материала, а легко скатывалась. Если же она имеет слишком низкий уклон, то влага будет подолгу стоять во всех неровностях и швах. И чем дольше – тем больше у нее шансов проникнуть внутрь и создать много проблем в виде сырости, испортившегося утеплителя и коррозии металлических элементов кровли:

Но есть и свои плюсы: чем меньше угол наклона односкатной крыши, тем более близка геометрия внутренних помещений к традиционному кубу. А, значит, воспринимается легче и используется с большей пользой.

Однако в этом случае нужно тщательно позаботиться о ее гидроизоляции, чтобы талые и дождевые воды не смогли проникнуть в стропильную систему. Необходимы такие кровельные покрытия, как мембраны, рулонная изоляция или цельные листы.

Со стандартным углом наклона односкатная кровля строится так:

Минимальный угол односкатной крыши

Односкатную крышу, угол которой всего 3-5° или совершенно плоскую, нередко делают инверсионной.  От обычной кровли она отличается тем, что внутренняя многослойная начинка пирога формируется в строго противоположном порядке. А в качестве кровельного покрытия используют материалы с высокой стойкостью к физическим нагрузкам и к истиранию. На такой кровле часто устраивают веранды, сады или зоны отдыха.

В функциональном плане односкатные крыши делят на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант подробнее.

Вентилируемая конструкция

Такие обустраивают в строениях закрытого типа. В качестве вентиляции служат продухи и специальные пустоты между изоляционными слоями, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.

Если такой вентиляции не обеспечить, тогда влага будет оставаться внутри утеплителя (а она все равно в него попадает, хоть и понемногу), и утеплитель начнет отсыревать, портиться. И в итоге разрушаться будет постепенно весь кровельный пирог.

Невентилируемая конструкция

Этот тип односкатной крыши преимущественно встречается на террасах и хозпостройках. Обычно угол такой крыши находится в интервале всего 3-6°, хотя никаких ограничений к нему нет.

Вентиляция в таких крышах не нужна потому, что воздух в помещении без стен или с часто открытыми широкими дверьми (как в случае с гаражом) и сам хорошо вентилирует, унося на улицу любые водяные пары. Которых, к слову, и так почти не образовываются в подобных постройках:

Углом односкатной крыши принято называть угол, под которым стропила и скат крыши наклонены к горизонтальной плоскости потолка. Причем отнеситесь серьезно к этой схеме, если вы хотите обеспечить вашей крыше правильную механическую прочность:

Угол наклона скатов измеряется в процентах и градусах. Но, если с градусами еще более-менее понятно (спасибо школьному курсу геометрии), то что такое проценты? Проценты – это отношение разницы высоты конька и карниза к горизонтали ската, умноженное на 100.

Есть еще один интересный момент: многие архитекторы специально рассчитывают угол односкатной кровли так, чтобы он был равен углу возвышения солнца в данной местности в середине весны. Тогда можно до миллиметра рассчитать, когда и какая будет тень, что важно для планирования террас перед домом и других мест отдыха.

Свои требования к минимальному и максимальному углу наклона односкатной кровли имеют и современные кровельные материалы:

  • Профнастил: min 8°- max 20°.
  • Фальцевая кровля: min 18°- max 30°.
  • Шифер: min 20°- max 50°.
  • Мягкая кровля: min 5°- max 20°.
  • Металлочерепица: min 30° — max 35°.

Конечно, чем меньше угол, тем более дешевые материалы вы можете применять: рубероид, профнастил и подобные им.

Вы удивитесь, но специально для малоуклонных кровель сегодня разрабатывают те же виды кровельного покрытия, что обычно используются при наклоне не менее 30°. Зачем? Такова мода в Германии, которая дошла и до нас: односкатная крыша почти пологая, а кровля – стильная. Но как? Просто производители улучшают качество замков, делают больше область нахлеста и тщательнее продумывают защиту от грязи. Вот и все хитрости.

А от выбранного угла наклона крыши и планируемых на ее нагрузок определяемся с видом крепления стропил к стенам. Так, всего таких видов три: висячие стропила, наслонные и скользящие.

Висячие стропила

Висячие стропила – единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать опору.

Проще говоря, у вас есть только внешние несущие стены, и никаких перегородок внутри. Скажем, это довольно сложная стропильная система, и к ее строительству нужно подходить с ответственностью. Вся проблема в больших пролетов и в давлении, которое оказывается на стены:

Или как в этом проекте:

Наслонные стропила

Здесь уже вся крыша давит минимум на три опоры: две внешние стены и одну внутреннюю. А сами стропила здесь используются плотные, с сечением не менее 5х5 см брусков и 5х15 см стропильных ног.

Скользящие стропила

В этой стропильной системе в качестве одной из опор служит бревно в коньке. И для соединения с ним стропил используются такие специальные элементы, как «скользячки». Это металлические элементы, которые помогают стропилу при усадке стен немного двигаться вперед, чтобы избежать трещин. Совсем немного! И благодаря этому устройству крыша легко переносит даже достаточно ощутимую усадку сруба, без каких-либо повреждений.

Суть проста: чем больше в стропильной системе узлов, тем она гибче и прочнее. Тем больше односкатная крыша способна выдерживать давление веса кровельного покрытия и снега, и при этом не ломаться. Но есть стропильные системы, где соединение вообще статично:

Вот три самых популярных способа точно вычислить нужную высоту будущей крыши.

Способ №1. Геометрический

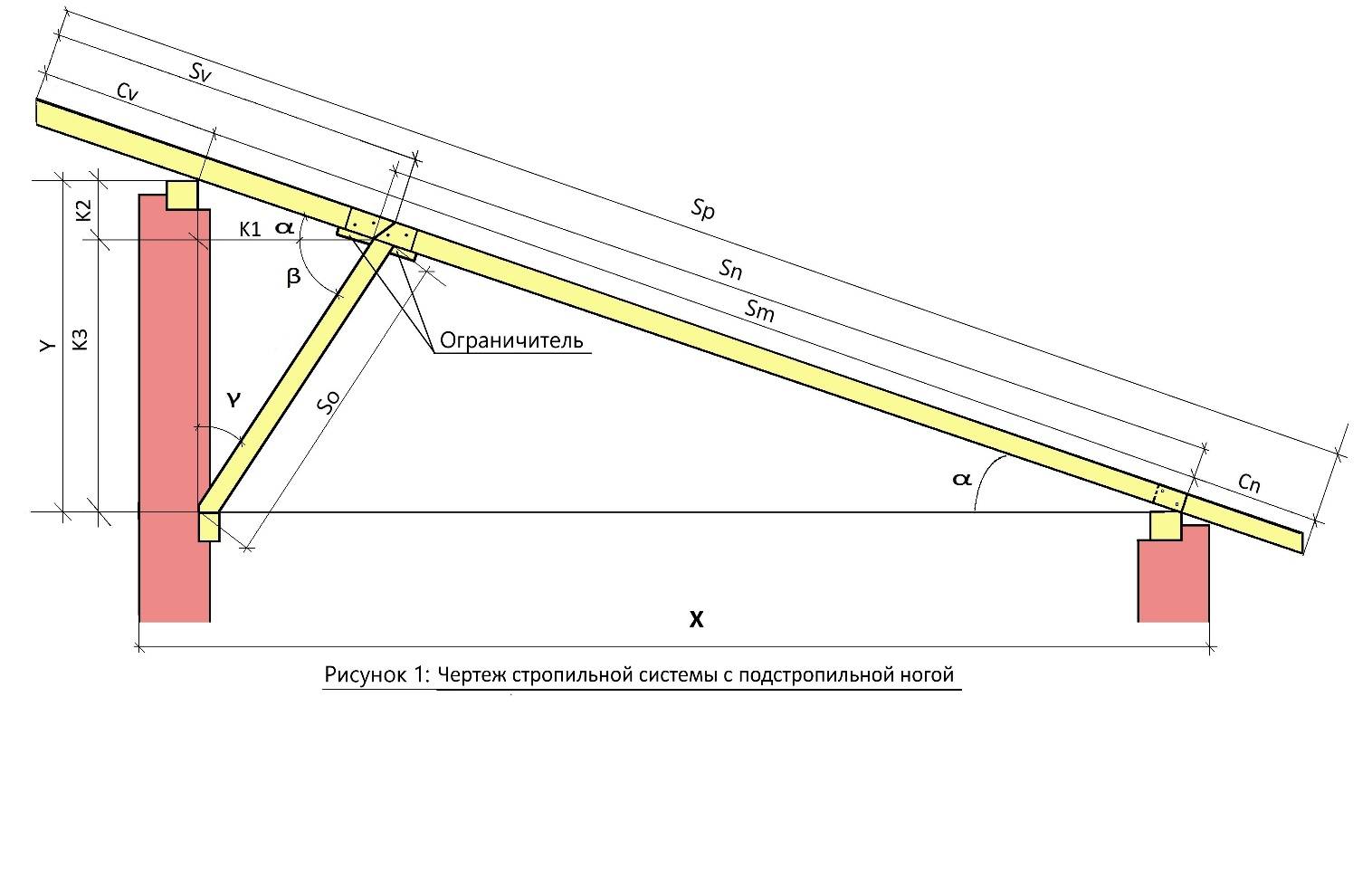

Односкатная крыша имеет вид прямоугольного треугольника. Длина стропильной ноги в этом треугольнике – гипотенуза. А, как вы помните из школьного курса геометрии, длина гипотенузы равна корню из суммы квадратов катетов.

Способ №2. Тригометрический

Еще один вариант расчета длины стропильных ног такой:

  1. Обозначим А длину стропильных балок.
  2. Обозначим Б длину стропил от стены до конька, или длину части стены в этой области (если стены вашей постройки разной высоты).
  3. Обозначим Х длину стропил от конька до края противоположной стены.

В этом случае Б = А * tgY, где Y – это угол наклона крыши, а длина ската высчитывается так:

Х = А / sin Y

На самом деле все это не сложно – просто подставьте нужные значения, и вы получите все параметры будущей крыши.

Способ №3. Онлайн-калькуляторы

Кстати, рассчитать нужный угол односкатной крыши помогут также современные онлайн-калькуляторы. Обычно их настраивают под действующие СНиПы – «Нагрузка и воздействие» ТКП 45-5.05. Но этот метод можно использовать только как дополнительный.

Вычислили? А теперь переходим к строительству самой крыши:

Надеемся, что вы во всем разобрались легко!

от чего зависит и как определить

Перед началом строительства необходимо тщательно и в мелочах продумать, как будет выглядеть будущий дом, а также каким функционалом он должен обладать. Одним из самых ответственных этапов являются расчеты кровельного покрытия. От того, какая форма крыши будет выбрана и какое помещение планируется непосредственно под ней, будет зависеть выбор материалов для кровли и определение угла наклона крыши. О том, как правильно рассчитать уклон кровли пойдет речь в этой статье.

Правильный расчет уклона кровли позволит не только определиться с необходимым количеством и типом материала, но и построить здание, соответствующее своему назначению. Оно будет теплым, влагонепроницаемым и крепким.

От каких параметров зависит уклон крыши?

Оптимальный уклон кровли выбирается с учетом многих факторов, основным из которых является воздействие погодных условий на кровельное покрытие. Рассмотрим три параметра, которые необходимо учитывать при выборе угла наклона кровли.

Ветер. Сильные ветра оказывают существенное давление на кровлю и постепенно могут ее разрушать. Для того чтобы снизить частоту ремонтов крыши или вовсе избежать их, необходимо, чтобы угол наклона крыши был небольшим. Чем меньше он будет, тем меньше парусности будет в крыше. Ей будет легче выдерживать порывы ветра. Остроконечные крыши, наоборот, берут на себя всю нагрузку, которую оказывает стихия. Они показали себя не практичными в тех местностях, где преобладают сильные ветра.

Если выбор сделан в пользу плоской крыши, необходимо помнить, что даже в такой кровле есть угол наклона. Он необходим для того, чтобы осадки могли скатываться к краю или к сливным отверстиям. В такой крыше минимальный уклон кровли может быть равен 1 градусу или 1,7%.

Осадки. В местности, где выпадает много осадков, рекомендуется сооружать крышу с углом наклона 45 градусов или выше, если речь идет о нижнем уровне мансардной крыше. Это позволит снегу скатываться с кровли. В противном случае снег накапливается на крыше и оказывает на нее дополнительную нагрузку. Из-за этого она может продавиться или же потерять свои гидроизоляционные свойства, когда снег начнет таять.

Материал кровли. Разные материалы обладают различным весом и свойствами. Например, покрытие из металлочерепицы может гнуться и отрываться, если подвергнуть его давлению ветра с торца. При выборе такого кровельного покрытия необходимо размещать скаты крыш в зависимости от преобладающего направления ветра так, чтобы он дул в покрытие кровли, а не в торец. Данное условие будет влиять и на угол наклона кровли, ведь ширина и длина дома могут быть разными. Кроме того, гладкие кровельные материалы позволяют осадкам беспрепятственно стекать с крыши, а те, которые имеют шершавую фактуру — задерживают их. Поэтому, если угол наклона кровли рассчитывается небольшим, то лучше выбрать более гладкие материалы, которые не будут скапливать на крыше дополнительный вес осадков. Существуют и другие параметры материалов, которые влияют на то, каким будет угол уклона кровли.

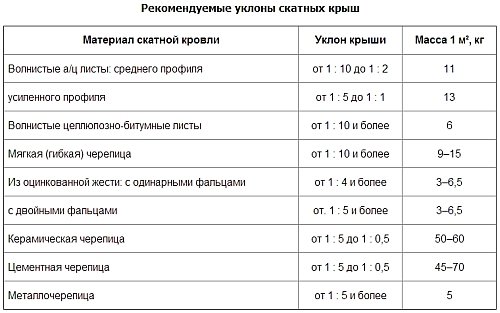

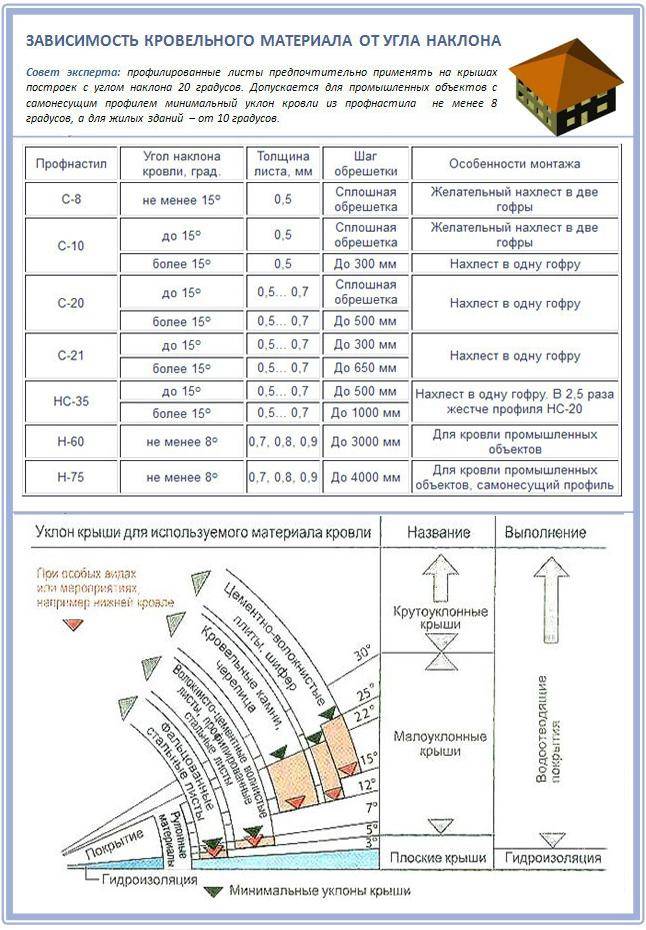

Угол уклона кровли в зависимости от материалов

Для кровли из металлочерепицы минимальный угол уклона будет составлять 15 градусов. При меньшем уклоне, влага начнет скапливаться, снижая срок службы крыши. Однако если угол наклона крови составляет 20 — 35 градусов, ей необходима усиленная гидроизоляция. Поскольку при таком уклоне снег может скапливаться на крыше.

Угол склона крыши из профнастила должен быть не менее 12 градусов, для мягкой кровли, гибкой черепицы, — 11 градусов, для материала на битумной основе — не менее 15 градусов. Черепичная или шиферная крыша будет тяжелой, поэтому очень важно правильно рассчитать систему стропил. А угол ее склона должен быть минимум 22 градусов. Эти данные соответствуют установленному ГОСТ образцу.

Как рассчитать угол уклона кровли?

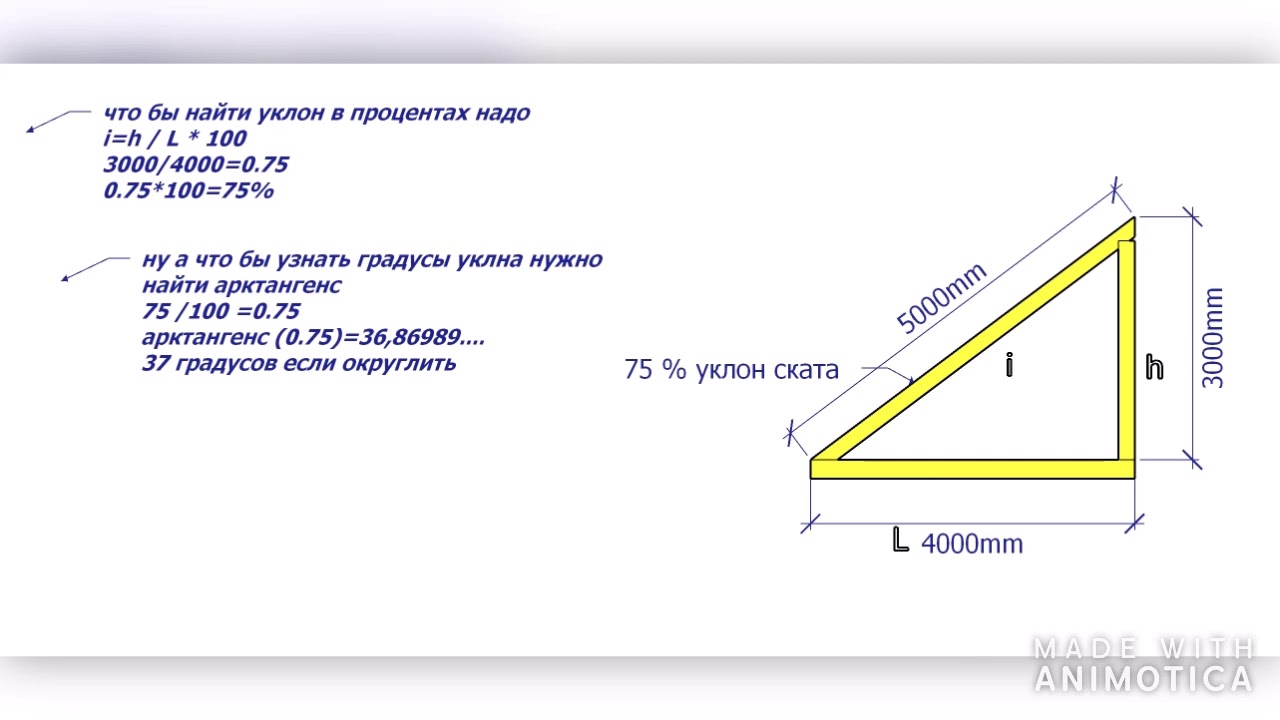

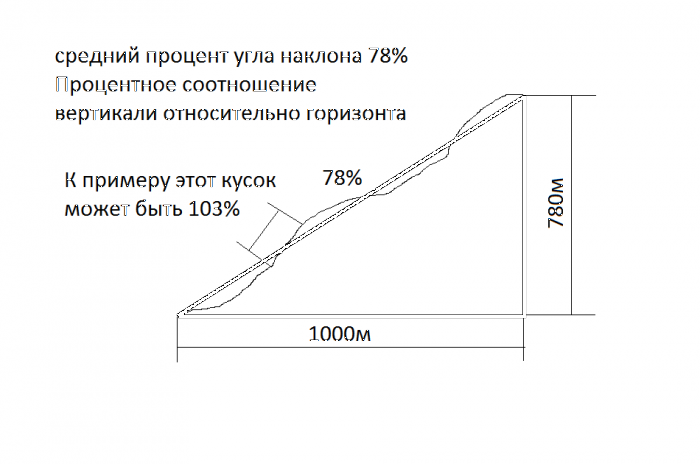

Измерение склона кровли производится в градусах или процентах. Уклон плоской кровли имеет минимальный угол наклона 1 градус или 1,7 процента. Уклон остроконечной крыши может иметь, например, угол наклона 31 градус, тогда в процентном соотношении ее склон будет составлять 60 процентов. Максимальный угол наклона составляет 45 градусов и это равняется 100 процентам. Для того чтобы быстро определить показатели в процентах и градусах используют специальные таблицы. Измерение в градусах представляет собой определение угла, который образуется между плоским основанием и кровельным перекрытием. Уклон кровли в процентах часто используется в строительных чертежах.

Вычисления угла наклона можно произвести несколькими несложными способами. Если представить крышу в форме треугольника, то высота конька и основание крыши — это катеты, а скат кровли — гипотенуза. Необходимо определить угол между гипотенузой и одним из катетов — основанием крыши. Для этого необходимо разделить высоту конька на ширину второго катета. Ею в двухскатной крыше является величина, равная половине ширине дома. Полученное значение умножается на 100 и, таким образом переводится в проценты.

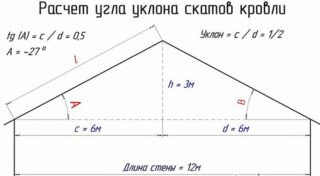

Сделаем для примера расчет угла склона двухскатной крыши при высоте конька 3 метра:

  • высота конька 3 метра, катет равен 3 метрам.

  • ширина дома 20 метров, катет равен 20/2 метра.

3/10=0,3

Коэффициент равен 0,3, что соответствует 30%. Угол наклона кровли равен примерно 22 градуса.

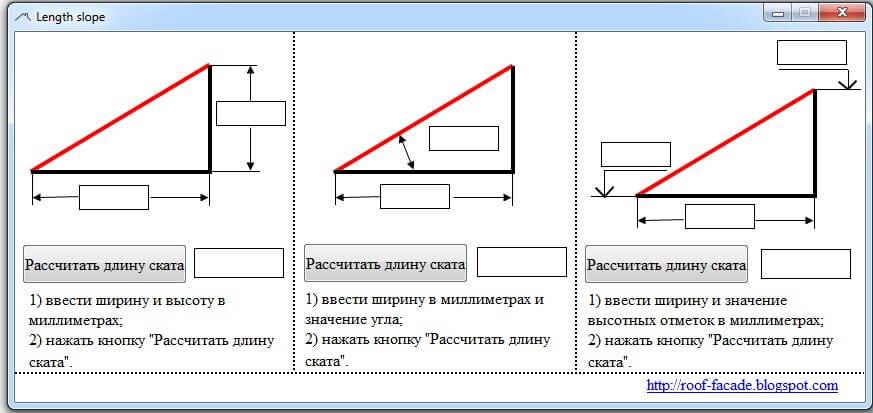

Также угол наклона кровли можно рассчитать с помощью электронных калькуляторов для расчета ската крыши, в которые задаются параметры высоты конька и ширины здания. В таком случае можно поучить не только коэффициент угла, но и расчеты стропил. Также можно использовать угломер,

инструмент, который безошибочно определяет нужный угол кровли в градусах или процентах непосредственно на месте строительства.

Чтобы достичь заданного угла наклона кровли можно менять высоту конька крыши или ее форму. В случае, если выбрана мансардная форма крыши, расчет уклона кровли производится обычным способом, но для этого необходимо разбить зоны крыши на треугольники и просчитать угол наклона для каждого в отдельности.

Факторы, которые определяют угол наклона кровли

Для того чтобы вывести идеальный угол наклона крыши, необходимо учесть несколько важных факторов. Среди них такие:

  1. Климатические условия.

  2. Функциональность помещения под крышей.

  3. Используемый материал.

  4. То, какую нагрузку способен выдерживать фундамент и строение в целом.

  5. Экономичность.

  6. Энергоэффективность.

Климат, который преобладает в месте постройки дома, является определяющим фактором, он играет одну основную роль в выборе формы и угла наклона крови. В местности с сильными ветрами рекомендуется устанавливать крыши с небольшим углом наклона. Но, в то же время, на такой крыше в большем объеме собираются осадки. Поэтому на территории с сильными ветрами и большим количеством осадков необходимо конструировать крышу с оптимальным углом наклона. Он будет индивидуальным для каждого конкретного дома.

После определения угла наклона кровли, необходимо решить, какой материал будет самым подходящим. Каждое покрытие имеет разный вес. Тяжелые кровельные материалы требуют запаса прочности фундамента и строения в целом, усиленной стропильной конструкции. Это в свою очередь сделает конструирование крыши более дорогостоящим. С учетом всех этих факторов определяется идеальный угол наклона кровли для каждого конкретного дома.

Однако, если откинуть прагматичную сторону вопроса, то на первый план выходит задумка застройщика и его намерения относительно эксплуатации помещения под крышей.

Если планируется построить дом с жилым мансардным этажом, то, чтобы определить, как правильно рассчитать наклон крыши, необходимо учесть требования к материалу кровли, его тепло- и гидроизоляции. Эти критерии встанут на первое место, а вопрос экономичности и соответствия климату — на второе. Также стоит отметить, что строительство дома с мансардным этажом будет более экономичным, чем строительство двухэтажного дома. Поэтому такое решение является достаточно популярным. Мансардный этаж — это полноценное жилое пространство, которое в определенных случаях является единственной альтернативой для создания нужного жилого пространства. Мансардный этаж не требует возведения стен и, соответственно, дополнительного запаса прочности для фундамента.

Профессиональный подход в конструировании кровли

Необходимый угол наклона кровли может моделироваться за счет изменения высоты конька, а также с учетом всех факторов для создания долговечного и комфортного дома. Чтобы грамотно определить уклон кровли, как того требуют стандарты качества, необходимо учесть все нюансы в расчетах и возведении кровли. Поэтому это дело нужно доверить профессионалам. Однако каждый дом начинается с бумаги. Благодаря необходимым знаниям и нехитрым расчетам, будущий застройщик может строить реалистичные и подходящие для него наброски своего будущего дома.

Видео

Добавить комментарий

Как рассчитать угол наклона крыши

Достоинства двускатной системы

  1. Простота проектирования. Расчёт несущей способности и необходимых материалов для устройства такой кровли достаточно прост, так как вариантов типов  и размеров несущих конструкций немного;
  2. Простота монтажа. Двускатная кровля не имеет сложных конструктивных элементов. Малое количество типоразмеров позволяет быстрее установить все элементы кровли;
  3. Удобство эксплуатации. Чем меньше различных изломов имеет крыша, тем надёжнее она защищает жилище. В самом простом исполнении двускатная крыша имеет всего один излом – конёк. Такую кровлю проще ремонтировать в случае появления дефектов;
  4. Свободное пространство. Для обустройства мансарды предпочтительнее двускатная кровля, так как она меньше “съедает” пространство. Для сравнения, рассмотрим дом 6х6 м с мансардой. У наружных стен высота от пола помещения до кровли 1.5 м, у конька – 3 м. Для двускатной кровли при таких условиях объём помещения составит 81 , а для вальмовой, имеющей четыре ската, 72 Для больших размеров здания потери в объёме будут увеличиваться.

Назначение подкровельного пространства

Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а  большинство предпочитает делать все самостоятельно, своими руками.

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

При увеличении угла уклона кровли стоит помнить несколько вещей:

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

  • Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
  • Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
  • При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом. Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.

Профлист (профнастил)

Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.

Гибкая черепица (мягкая кровля)

Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.

Угол наклона крыши из профнастила и металлочерепицы: расчет Как рассчитать угол наклона крыши – учимся самостоятельному проектированию! Расчет уклона крыши: как узнать угол наклона ската в градусах, как рассчитать угол стропил двухскатной крыши, узнать и высчитать Расчет уклона крыши: как узнать угол наклона ската в градусах, как рассчитать угол стропил двухскатной крыши, узнать и высчитать Угол наклона крыши, Какой выбрать угол крыши. Статьи компании ««ПП Будпостач газобетон, дом из газобетона, газобетон цена, газоблок цена, газоблоки Киев,газоблок»»

Материалы на битумной основе

Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.

Еврошифер (Ондулин)

Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.

Глиняная черепица и асбестоцементный шифер

Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.

Расчет угла наклона крыши

Уклон скатов определяется на этапе проектирования и зависит от выбора кровельного покрытия, климатических условий, типа чердачного помещения (холодный или мансардный), дизайна самой кровли.

Если дом будет строиться в местах с сильными ветровыми нагрузками, то уклон стараются сделать небольшим, чтобы уменьшить нагрузку на кровлю. В случае строительства дома в регионах с обильным выпадением осадков уклон делают значительным (до 60°) с целью снижения нагрузок от снега, талой и дождевой воды.

Однако бывает необходимость узнать величину угла уклона на возведенной кровле. В этом случае используют уклономер или простые тригонометрические формулы.

Но, чаще всего, у начинающего строителя нет под рукой уклономера, и на помощь приходит геометрия. Возьмем двухскатную крышу и рассмотрим ее разрез вдоль конька. Полученное сечение представляет собой односкатную крышу, форма которой представляет прямоугольный треугольник.

Первый катет выступает в качестве половины ширины дома. Второй катет – высота от конька до перекрытия. Гипотенуза – длина ската. Зная два любых параметра, можно с легкостью выполнить расчет уклона. Приведем пример для большей наглядности и понимания.

Ширина дома 8 метров, длина стропильной ноги 10 метров. Уклон двускатной кровли находится из следующего выражения:

cos A=c÷b;

где A – угол уклона кровли;

c – половина ширины дома;

b – длина стропильной ноги.

В данном примере половина ширины дома составит с=8÷2=4 метра. Произведем расчет уклона:

cos A=4÷10=0.4.

Полученное значение является радианной мерой угла. Чтобы перевести радианы в градусы, воспользуемся таблицей Брадиса, которая широкодоступна в сети интернет. Искомый уклон составит 66°.

В чем измеряется угол уклона крыши?

В геометрии углы определяются в градусах. Строители определяют уклон кровли в процентах и градусах. Обычно, первые фигурируют в рабочей документации, которая используется на стройплощадке. Вторые являются расчетными единицами и применяются в формулах при проектировании.

Градусы обозначают степень расхождения плоскости ската с горизонтальной плоскостью, а проценты — отношение высоты конька к длине одного ската, умноженное на 100. Определение уклона в процентах облегчает практические работы, так как дает точные значения отрезков, к которым привязываются все опорные конструкции крыши.

Во время работ на площадке сложно использовать транспортир или угольник, но обеспечить заданную высоту конька очень легко. Кроме того, значение угла в процентах и градусах связаны между собой. Зная один параметр, несложно вычислить второй.

У скатных крыш уклон превышает 10°. Если значение меньше, крышу относят к плоским видам. Как правило, они лишены традиционной стропильной системы, роль которой выполняет разуклонка кровли. Такие конструкции актуальны для южных регионов, где единственной необходимостью становится организация стока воды.

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать. При выборе крутизны ската учитывается:

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Взаимосвязь кровельного материала и уклона скатов

Кровельные материалы могут быть гладкими или шершавыми (в этом случае вода будет задерживаться на поверхности). Существуют и другие факторы, влияющие на уклон.

Кровельный материал и уклон скатов.

Минимальный угол наклона при использовании металлочерепицы должен равняться 15°. При малом уклоне не успевающая стекать с крыши вода при сильных ливнях оказывается под стыками.

Для кровли из профлиста минимальный уклон может достигать 12°, при монтаже внахлест должен составлять 20 см. Минимальный уклон для кровли из гибкой черепицы, ондулина не должен быть меньше 11°.

При уменьшении угла наклона необходимо увеличивать количество слоев кровли, т. к. плоским крышам требуется хорошая влагозащита. Существует зависимость, которую следует учитывать при выборе кровельных материалов: чем плотнее структура покрытия, тем меньше должен быть наклон.

Битумная черепица — наиболее ветроустойчивый материал, подходящий для зданий, имеющих сложную многоугольную конфигурацию (например, в форме трапеции). В местностях с преобладанием сильных и частых ветров рекомендуется мягкую черепицу сначала приклеивать, а затем крепить к основанию гвоздями.

Покрытия мастичные, штучные и рулонные, натуральная черепица имеют высокую надежность, но при ошибочно выбранном наклоне сильный ветер может срывать куски. У листовых покрытий недостатком считается большая парусность.

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

  1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
  2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
  3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
  4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

  1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
  2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
  3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
  4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также становится актуальным вопрос повышения стойкости несущих деталей.

Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

Угол уклона зависит от розы ветров

Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса. Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

  • В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
  • Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
  • При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
  • К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
  • Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

  • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
  • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
  • Исходя из этого, площадь одного ската будет равна – 41 м 2 . Общее значение площади – 82 м 2 , т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Особенности конструкции каркаса из разных материалов ↑

Простейшим вариантом решения каркаса для СПК являются тонкие трубы из сортового металлопроката (20х20 мм), расположенные через 600-800 мм. Для арочных кровель трубы изгибают по заданному радиусу посредством роликового станка.

Стальной каркас собирают на месте при помощи болтов, винтов, уголков и специального крепежа. Чтобы его детали не прогнулись под тяжестью снега, шаг ферм должен быть меньше 1500 мм.

Каркас может быть выполнен из алюминия, который намного лучше подходит для эксплуатации снаружи, на улице, чем сталь, поскольку он, можно сказать, коррозии не подвержен. Но изделие из него получается значительно дороже стального – порядка 2,5 раза.

Для каркаса используется и древесина, но только клееная. Обычные доски и массивные бруски непременно поведет, из-за чего листы поликарбоната станут деформироваться и трескаться, и образуют между ними трещины и широкие щели.

Сотовый поликарбонат – расчет обрешетки ↑

Одним из условий выбора СПК для кровли является его экономичность. Как поступить – выбрать пластик потолще или выполнить частую обрешетку. Если учесть, что металл стоит намного больше, чем поликарбонат, выгоднее – разреженная обрешетка. Более того, этот вариант еще и менее трудоемкий, так как металлоконструкцию нужно еще и сварить.

Для расчета обрешетки созданы специальные программы, в которых учитывают следующие параметры:

  • тип кровли,
  • толщину листа,
  • ширину и длину остекляемого пролета
  • высоту арки
  • регион.

Оптимальный шаг обрешетки можно определить также из соответствующих таблиц.

Крепеж листов поликарбоната ↑

Саморезы для обрешетки подбирают с учетом формы ее конструкции и материала. Помимо обычных, под накидную или максимально плоскую головку, используют также специальные термошайбы.

Они состоят из шайб: из пластика с ножкой и уплотнительной, а также защелкивающейся крышки. Подобные шайбы имеют определенные преимущества:

  • обеспечивают надежность и герметичность крепления;
  • устраняют «мостики холода», создаваемые саморезами;
  • ножка термошайбы, упираясь в каркас конструкции, предотвращает смятие панели.

Однако их ярко выраженная выпуклая форма, как и саморезов под накидную, может затруднить скольжение снега, поэтому для крепления рекомендуется использовать их в конструкциях, имеющих большой запас прочности, или арочных.

В остальных случаях целесообразнее использовать саморезы, имеющие максимально плоскую шляпку, скажем, оцинкованную пресс-шайбу, чтобы обеспечить беспрепятственное скольжение снега и льда с крыши.

Варианты конструкции

Односкатная крыша представляет собой одну половинку от наиболее распространенного варианта конструкции – двускатной кровли. С точки зрения конструкции это намного проще, так как требуется лишь увеличить высоту одной стены и уменьшить размер противоположной.

Упрощается строительство стропильной системы, поскольку вся крыша представляет собой единую плоскость без ребер или ложбин

Существует два варианта конструкции:

Вентилируемые

. Отличаются наличием вентиляционного зазора между кровельным покрытием и стропильной системой.

Невентилируемые

. Уложены на опорную конструкцию плотно, без воздушного зазора.

Принципиальным различием между ними является область использования – вентилируемые кровли нужны только на жилых домах.

Вспомогательные помещения в подобных элементах не нуждаются

Причина этого в том, что воздух жилых помещениях содержит большое количество водяного пара. Он конденсируется на холодных поверхностях и впитывается в материалы, разрушая их. Страдают деревянные и металлические элементы конструкции, что рано или поздно приводит к необходимости ремонтировать или полностью переделывать крышу. С точки зрения конструкции разница состоит только в наличии слоя контробрешетки между кровлей и стропильной системой, которая и создает вентиляционный зазор.

Оптимальный угол наклона двухскатной крыши

Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.

Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.

Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.

Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.

Более точные значения выбираются исходя из таких факторов, как::

  • Назначение чердака.
  • Используемое кровельное покрытие.
  • Климатические условия.

Оптимальный угол наклона двускатной крыши

Как рассчитать угол наклона крыши

При проектировке загородного жилья часто возникает вопрос: какой будет крыша? Будет ли это стандартная двускатная конструкция, «ломаная» крыша или более сложная и интересная конструкция? Существуют ли какие-либо рекомендации по выбору типа крыши? Как рассчитать угол крыши одноэтажного или двухэтажного дома?

Для начала давайте прогуляемся по любому из подмосковных поселков и посмотрим, как строят современные особняки. Практически каждая кровля будет иметь ряд особенностей. Между собой крыши дач и коттеджей будут различаться не только пропорциями и углами наклона, но и конструкцией, а также стройматериалами.

Количество скатов, как правило, является делом вкуса, а вот на угол крыши влияет ряд факторов.  Рассмотрим вопрос подробнее.

Как выбрать угол ската крыши?

Сразу приходит в голову количество выпадаемого снега — в регионах, где выпадает много снега, крышу делают более крутой, чтобы снег не застаивался,  рекомендуемый угол наклона в диапазоне 45-60 градусов.

Но это не все: для того чтобы правильно определить наклон крыши, следует учесть 3 основные фактора:

  • климат;
  • материал крыши;
  • тип постройки.

Если постройка – это жилой дом, то сюда также нужно прибавить назначение чердака. Для нежилых чердаков можно выбирать любые углы наклона. А вот если вы желаете обустроить под крышей жилую мансарду, то тут придется возводить крышу исходя из требований комфорта.

Выбирая угол наклона крыши, владелец должен также принять во внимание нагрузку, которую будет нести кровля. Сюда относится постоянная и временная нагрузка. Постоянная нагрузка возникает под собственным весом крыши, временная – переменная величина, зависящая от погодных явлений: ветра, осадков, людей, ремонтирующих кровлю и пр.

От того, насколько остра или поката крыша, напрямую зависит плотность обрешетки. Чем меньше наклон, тем чаще требуется ставить перекрытия. Минимальный угол наклона крыши требует минимально короткий шаг обрешетки – всего 35-45 см.

Также от угла наклона зависит расход стройматериала. Хозяева «острых» крыш тратят больше средств, чем владельцы покатой кровли. Это также следует учитывать, если вы хотите построить не только оригинальный, но и недорогой дом.

И раз уж мы коснулись вопроса выбора стройматериала, то вам будет полезно узнать, что крыши, построенные под наклоном не более 10 градусов, можно укрыть слоем гравия или каменной крошки. Для этого берется гравий фракцией 15 мм и крошка с размерами частиц 5 мм.

Кровли со скатом более 10 градусов должны иметь в своей конструкции базовый гидроизоляционный слой. Такой слой может обеспечить битум. Кроме того, для дополнительной защиты рулонных стройматериалов от внешних факторов необходимо применять окраску.

Если кровля сделана с применением профнастила, то стыки между листами делаются двойными. Их особенно тщательно заделывают герметиком, дабы внутрь конструкции не просачивалась вода, и не задувал ветер.

Рассчитываем угол наклона крыши

Оптимальный угол наклона крыши рассчитывается по формуле. В нее входит высота конька и ширина фронтона. Как уже упоминалось ранее, то, насколько высоко станет конек, зависит от чердака. Если чердак вообще не будет использоваться, то крышу можно сделать покатой, если же требуется просторное мансардное помещение, конек располагают на приличной высоте.

Таким образом, тангенс угла наклона крыши – это отношение высоты конька (o) к половине ширины фронтона (a), где высота конька  – это противолежащий катет, а половина фронтона – прилежащий.

Для стандартной крыши, с высотой конька 1,8 м и шириной фронтона 6 м, тангенс угла наклона рассчитывается как:

Tg Θ =1,8/(6/2) = 0,6

Теперь можно по значению тангенса, можно определить угол — 31 градус, для простоты дальнейших расчетов и строительства это значение в дальнейшем округляется до 30 градусов. Это дом, который расположен на картинке между двумя другими (см. рис. выше) и его внешний вид наиболее оптимален с эстетической точки зрения, хотя о вкусах не спорят.

Как рассчитать угол наклона крыши — минимальный и оптимальный



Как рассчитать угол наклона крыши — важный вопрос, который встает при расчете стропильной системы и при выборе кровельного материала. Если правильно вычислить угол наклона крыши, он обеспечит надежность и функциональность всей конструкции, а допущенные ошибки могут привести к различным неблагоприятным последствиям: протечки и застаивание воды при слишком малом наклоне или опрокидывание из-за ветра при слишком большом.

Чтобы подобных неприятностей не произошло, давайте разберемся, как рассчитать угол наклона крыши в градусах.

Что нужно учитывать при выборе угла наклона

Угол наклона крыши напрямую влияет на эксплуатационные параметры конструкции. Всего выделяют 4 типа кровельных конструкций:

  • плоские — уклон меньше 10°;
  • пологие — уклон до 30°;
  • скатные — уклон до 45°;
  • крутые — уклон до 60°.

Чтобы выбрать угол наклона правильно, необходимо учитывать целый ряд важных параметров.

Ветровая нагрузка

В процессе эксплуатации дома на крышу сильно влияют ветры, особенно в регионах, где ветровые нагрузки могут достигать очень высоких значений.

В таких областях оптимальными считаются кровли с углом наклона 25-30°. Если выбрать другой вариант, в процессе эксплуатации дома возможны неприятные сюрпризы:

  • Если выбрать крышу с уклоном более 30°, стропильная система будет испытывать экстремальные нагрузки, способные в итоге привести к опрокидыванию конструкции.
  • При выборе уклона меньше 25° ветровые нагрузки будут преимущественно воздействовать на фасад и фундамент дома, что также может привести к различным деформациям.

Чтобы выбрать оптимальный наклон нужно ориентироваться не только на величину ветровой нагрузки, необходимо одновременно учитывать и другие факторы. Например, направленность ветра, наличие дополнительных препятствий в виде зданий или иных барьеров, общую высоту здания.

Нагрузка снеговая

Не меньшее значение при выборе угла наклона имеет и среднее количество осадков в холодные месяцы. Если в регионе выпадает много снега каждую зиму, то выбирать необходимо крутую крышу, с которой снежный покров будет своевременно сходить, не накапливаясь и не создавая излишней нагрузки на здание.

Пологие кровли подходят для домов только в тех регионах, где в зимнее время не выпадает слишком большое количество снега.

Зависимость уклона от используемого кровельного материала

При строительстве частных домов рекомендуется возводить крыши с углом наклона до 90°, но это больше в теории. На практике крайне редко встречаются стропильные системы с уклоном более 50°. Острые крыши преимущественно создаются в декоративных целях — при строительстве различных башен.

Делая расчет угла наклона крыши, необходимо учитывать, что производители облицовочных материалов далеко не всегда указывают необходимые параметры и требования к стропильной системе в градусах, иногда они используют процентное выражение.

Согласно действующим строительным нормативам 100% соответствует углу в 45°, а 1° соответствует 1,7%. Располагая этими данными, без труда можно перевести один показатель в другой.

Минимальный

В техдокументации на все без исключения кровельные материалы указывается допустимый наклон. При этом у разных покрытий данная характеристика индивидуальна:

  • гибкая или мягкая черепица: от 12°, покрытие также требует создания надежной сплошной обрешетки;
  • металлочерепица: от 14°, это минимальный угол наклона крыши для металлочерепицы, однако на практике материал рекомендуется использовать на кровлях с углом от 35°, так как на пологих покрытиях из металлочерепицы могут скапливаться большие снеговые массы зимой;
  • профнастил: от 12°, при монтаже на основания с углом до 15° материал требует двухволновый нахлест листов;
  • композитная черепица: от 15° и при условии монтажа на редкую обрешетку;
  • фальцевая кровля: от 11°;
  • керамочерепица: от 22°, материал требует устройства усиленной крыши, так как характеризуются большой массой.

Независимо от кровельного материала нужно помнить, что чем меньшим будет уклон, тем большие снеговые нагрузки будет испытывать стропильная система и все здание.

Оптимальный наклон

Чтобы разобраться, какой должен быть угол наклона крыши, необходимо также рассмотреть оптимальные характеристики данного параметра для объектов, эксплуатируемых в разных условиях.

Если нужно вычислить угол наклона крыши исключительно из соображений экономии, очевидно, что лучшим является минимальный, так как таким стропильным системам требуется меньше всего строительных материалов. Однако нельзя ориентироваться только на экономию при строительстве кровли, так как от нее будет зависеть удобство и безопасность эксплуатации строения в целом.

Оптимальные параметры уклона для регионов с различными условиями:

  • Регионы с частыми осадками. Если в вашем населенном пункте дожди и снег случаются чаще, чем хотелось бы, выбирать рекомендуется уклон в диапазоне 45-60°. Эти рекомендации даются, так как с крутых поверхностей дождевая и талая вода, а также снег будут сходить максимально быстро — до того, как осадки смогут создать большую нагрузку или навредить строительным конструкциям здания.
  • Регионы с сильными ветровыми нагрузками. Для таких населенных пунктов оптимальными называются значения уклона от 15 до 20°. Эти конструкции характеризуются минимальной парусностью, поэтому полностью исключается вероятность разрушения конструкций из-за сильных порывов ветра.
  • Ветряные регионы с обильными осадками. Оптимален угол от 20 до 45°.

Как рассчитать угол наклона крыши

Вычислить угол наклона крыши в градусах можно самостоятельно в домашних условиях, не обращаясь за помощью к профессионалам. Достаточно использовать простую формулу.

Односкатная

В данной ситуации расчет должен производиться по формуле:

I = (H/L)×100

В ней:

  • I — угол наклона;
  • H — высота крыши;
  • L — ширина объекта.

Если провести расчет для дома со стропильной системой высотой 3 м и шириной 10 м, мы получим:

I = (3/10) ×100

I = 30%.

Теперь, чтобы определить угол наклона в градусах, необходимо обратиться к таблице соответствия градуса угла процентному соотношению. Мы получим величину около 17°.

Двускатная

Расчет угла наклона двускатной крыши производится по несколько другой формуле, а именно:

I = (H/(0,5L))×100

Здесь 0,5 — это поправочный коэффициент, призванный вычислить разницу между двумя катетами треугольной конструкции.

Если мы возьмем за основу те же характеристики: 3 м — высота в месте конька и 10 м — ширина, то получим следующее значение:

I = (3/(0,5×10)×100 = 60%.

Снова воспользуемся конвертером величин и получим угол наклона примерно 31°.

Выводы

Вычислить угол наклона крыши возможно самостоятельно, если учитывать все соответствующие факторы, включая климатические условия в регионе и характеристики здания.

Однако специалисты советуют не упускать возможности предварительно проконсультироваться с профессионалами и заказывать у них услуги проектирования и измерения, чтобы гарантировать высокую надежность, функциональность и долговечность кровельной системы.

Заказать строительство дома вы можете в компании Render House. Типовые варианты представлены на сайте, также мы занимаемся возведением коттеджей по индивидуальным проектам.


Угол наклона крыши, Какой выбрать угол крыши. Статьи компании ««ПП Будпостач газобетон, дом из газобетона, газобетон цена, газоблок цена, газоблоки Киев,газоблок»»



  Строительство крыши – это последний этап возведения дома. Но не менее важный, чем  возведение стен. Ведь крыша защищает наше жилье от непогоды, да и эстетическая сторона нашего жилища немало зависит от вида крыши.

Так уж повелось, но плоские крыши в нашей стране можно  встретить только у многоэтажек. Коттеджи и частные дома  венчают скатные крыши. А одним из главных расчетных показателей при строительстве  дома строители считают  угол наклона крыши. Давайте рассмотрим, как грамотно нужно рассчитывать этот показатель, от чего он зависит и как влияет на строительство крыши в целом.

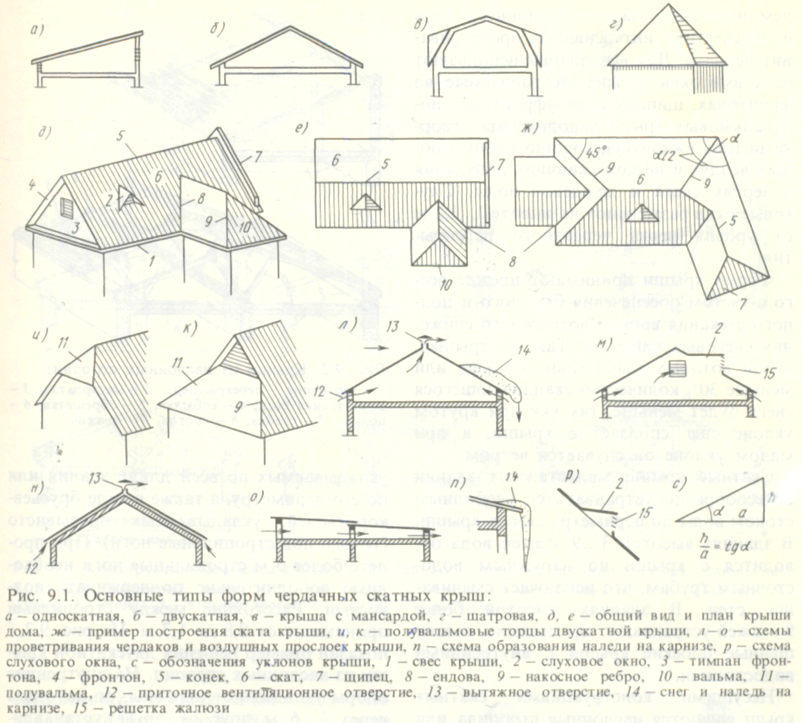

Виды крыш и их зависимость от угла наклона.

В зависимости от устройства кровли выделяют несколько видов крыш:

  1. Односкатная крыша. Крыша представляет собой  наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
  2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
  3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.

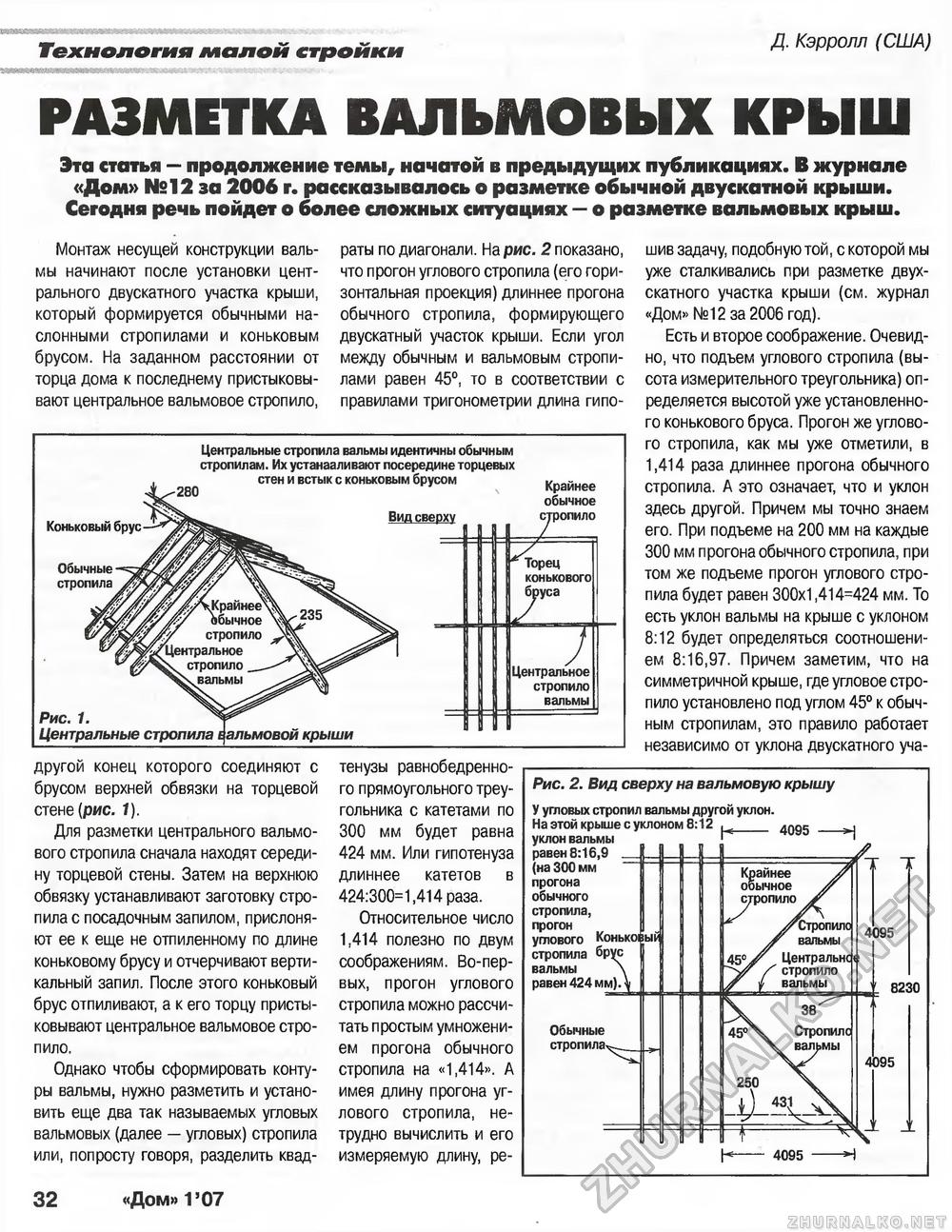

  4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
  5. Сводчатое перекрытие.  Подобные крыши делаются только из кирпича или камня. И так, как  являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
  6. Многощипцовые крыши.  Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.





Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах  высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши  зеленую кровлю.  Но вот  осадки такую крышу могут попортить. Поэтому полностью плоские крыши  делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Для того чтобы создать естественный отток воды насыпают на плоские крыши слой керамита под некоторым уклоном.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать  в них при  тщательном утеплении и жилые комнаты.

Факторы, от которых наиболее зависит угол наклона крыши

К основным влияющим на уклон кровли факторам можно отнести:

  • Природные факторы.  Угол наклона крыши зависит от климата той местности, где будет происходить строительство. Ветер оказывает огромную нагрузку и на кровельное покрытие крыши и на стропильную систему в целом. Незначительное увеличение угла уклона (примерно на 30 градусов) увеличивает ветровую нагрузку  почти в 5 раз. Но и   незначительный угол также  может  сыграть на руку стихии. Так ему легче будет попасть в крышу через стыки  покрытия и легко сорвать крышу. Атмосферные осадки  также разрушительно могут действовать на  эксплуатационные характеристики  крыши. А вот с помощью грамотно подобранного уклона  можно избежать этих неприятностей.



Запомните, что максимальная снеговая нагрузка на кровлю крыши достигается при соблюдении угла уклона крыши в 30 градусов. А при 45 градусах снег и дождь и вовсе не задерживаются на крыше..

  • Угол наклона крыши из металлочерепицы

    Строительными нормами определены минимальные показатели уклона для каждого кровельного материала. В них учли наклон крыши и снеговые нагрузки, а также  ветровые показатели. Например, для кровли, выполненной из черепицы, минимальный рекомендуемый угол ската крыши —  22 градуса, для шифера – 30 градусов.

Таким образом, очевидно, что если вы  собираетесь строить дом в регионе, где осадки очень часты, то угол наклона крыши в 45 градусов —  в самый раз. А вот, если осадков не так уж и много, но зато ветер задувает круглогодично, то оптимальный вариант – крыша с наклоном в 30 градусов.

Как произвести расчет угла уклона

Как определить уклон кровли, который будет оптимальным для вашего нового жилища?

Помните, что чем больше угол наклона крыши, тем больше затрат вы понесете на строительные работы.

Рассчитывается величина наклона как отношение  размера конька к половине ширины здания и умноженное все это на 100. У профессиональных строителей на случай расчета показателей уклона  крыши  есть свои инструкции и расчеты. Большинство из них пользуются матрицами расчета и специальными графиками. Ознакомиться с ними можно во всемирной паутине.

Влияние величины наклона крыши на выбор кровельнго материала ( и не только)

Идеальной крыши, которая бы подходила бы всем регионам и кровельным материалам пока еще не придумали.

Итак, величину уклона рассчитали. Теперь подбираем кровельный материал. Шифер и черепица подойдут для крыши с углом более 20 градусов. Если  уклон будет меньшим, то в стыки  буде забегать вода, забиваться снег, а  значит, будет уменьшаться срок эксплуатации самой кровли.


Дом с большим наклоном крыши — фото

Рулонные материалы на основе битума используют при накрытии плоских крыш или угол наклона кровли, которых превышает 30 градусов. При высоком уровне нагрева солнцем таких крыш и при  большем уклоне кровля просто напросто может сползти.

Металлопрофиль и металлочерепица используется на крышах с уклоном не менее 10 градусов.

А вот перечень самых распространенных кровельных материалов:

  1. Черепица. Сегодня пользуется  почти бешеной популярностью. Существует большое количество разновидностей этого материала. Такие крыши легко поддаются ремонту. Но вот отдать финансов за данный материал придется немало  Но  этот материал очень долговечен. Его срок эксплуатации может исчисляться не только десятилетиями, но и веками.
  2. Кровельные панели.  Подобные панели изготавливаются прямо на заводах и в конечном виде представляют уже почти готовую крышу. Панели сразу содержат в себе несколько слоев – и теплоизоляцию и пароизоляцию и саму плиту. Устанавливать такие плиты очень просто. Не нужно никакого специального оборудования. Крепятся панели друг к другу специальной лентой. Но и стоит такой материал очень дорого.
  3. Металлопрофиль.  Листы из оцинкованной стали. Достаточно легкий и прочный материал. Не поддается ржавчине и является экологически чистым. Сегодня можно выбрать любой цвет и  размер и направление волн.  Производители дают гарантию на этот материал сроком на 75 лет.
  4. Штучные материалы из древесины, такие как дрань, стружка и гонт. Как правило, подобные материалы в современном строительстве уже никто не использует. Это материал не долговечен, может гнить, на нм размножаются микроорганизмы и легко воспламеняется.
  5. Шифер. Этот материал вот уже долгое время остается надежным в эксплуатации, простым в монтаже и недорогим в приобретении. Влагоустойчив, морозостоек, пожаробезопасен. Да и внешний вид сегодня производители усовершенствовали. Можно выбрать шифер любого желаемого цвета.



Выбирая кровельный материал, помните, чем плотнее его структура тем меньше должен быть уклон крыши.

При  использовании листов металлопрофиля и металлочерепицы на пологих крышах рекомендуют проходить стыки  влагоустойчивым и морозостойким герметиком. А также  размер нахлеста листов  при  монтаже кровли из этих материалов  зависит также от угла наклона крыши. Чем крыша круче, тем нахлест меньше. Это относится и к шиферу.

При монтаже крыши не забывайте и о вентиляции  пространства под ней. Скатные крыши также необходимо оборудовать системой водооттока.

Таким образом, можно сделать вывод, что угол наклона крыши – показатель очень важный. От него зависит не только качество работ, но и срок эксплуатации самой крыши. Главное, грамотно  рассчитать величину, выбрать  нужную конструкцию крыши, качественный кровельный материал и хорошую бригаду рабочих. Ну и, конечно же, не на все на это понадобится некоторый объемный бюджет.



Какой выбрать угол крыши.

Уклон крыши – это один из важнейших параметров, который должен закладывается в строительное проектирование. Конечно, напрямую зависит он от тех самых климатических условий в которых находится строение и используемого материала. Если сезонный уровень осадков достаточно велик, мы имели ввиду в плане снега, значит, сильные нагрузки приходятся на кровельный материал. Поэтому поводу угол крыши должен быть как можно больше. Например, на севере страны снеговой покров весит до 200 килограмм на м². Это значит, что кровля нуждается в более прочном материале.

Приведем пример «альпийских домиков». Их строят, потому что в определенных местах планеты приходится на себе принимать огромную снеговую нагрузку. Скаты крыш делают почти до самой земли, что хорошо позволяет талые воды отводить на нужное расстояние без каких-то дополнительных проблем. Достаточно рационально используют высоту здания, здесь эксплуатируются все возможные ярусы, так как это дает возможность увеличить полезную площадь. Как правило, при уклоне крыши в 45° нагрузку снега можно не считать, ведь она считается «самоочищающийся». Снег, падая на крышу под собственным весом просто скатывается вниз, поэтому осадков в таком регионе падет много, а крыша будет чистая все время.

Сомневаетесь, какой выбрать цвет крыши? Тогда советуем прочитать статью и выбрать для себя что-то подходящее.

Угол наклона крыши

Угол наклона крыши, минусы.

Первое, чем больше уклон, тем больше нужно кровельного материала. Правда это не самое страшное, страшнее всего, что при большом угле крыша менее надежная, а это значит надо дополнительное крепление. Поэтому как мы видим, проектировщиком крыши быть не так-то и легко.

Конечно, не только климат влияет наугол наклона крыши, но и кровельные материалы естественно. Каждый отдельный кровельный материал рассчитан на определенный угол наклона, так как деревянная крыша просто напросто может не выдержать нагрузку от кровли. Поэтому здесь тоже нужно быть внимательным.

Еще достаточно большое влияние оказывает тип крыши. Эксплуатируемая она будет, или не эксплуатируемая. Неэксплуатируемая – это когда происходит перекрытие последнего этажа, где находятся несущие конструкции или кровля. К такому типу отнесем плоские кровли (угол наклона не больше 2%) или обычные кровли, где угол наклона не больше 7%.



Скатные крыши.

В таком виде крыши могут присутствовать четыре, два, или один скат. Если у нее совмещенные скаты, значит это еще более сложная конструкция. Наконец-таки последняя разновидность – это шатровая крыша. Здесь все скаты одинаковой формы, а угол заложения составляет квадрат. Если у крыши сложная форма геометрии, ее также называют многощипцовая.

Скатная крыша очень хороша, так как помещение под крышей использовать можно для бытовых нужд или даже как жилое помещение. Здесь делают мансарды или, в крайнем случае, чердаки.

Вы когда-нибудь читали что-нибудь про узлы кровли? Очень важная статья для тех, кто собирается строиться.



Уклон ската крыши для различных маиериалов.

Если у вас сложная вальмовая или многощипцовая кровля, значит, выбирают гибкие или пластичные материалы – различные битумные покрытия, металлочерепица, профнастил или оцинкованное железо. Для простейших конфигураций хорошо подойдут, те материалы, которые были перечислены выше, но и более-менее простые – черепица или шифер.

Угол ската крыши

Шифер достаточно тяжелый, поэтому сейчас мало его кто использует. Здесь нужны более мощные несущие конструкции. При таком устройстве угол ската крыши по правилам быть должен30-60°.

Битумные материалы – еврочерепица и рубероид. Стоимость не дорогая, и установка легкая, но долговечность относительно остальных видов небольшая. Кстати, при скатной крыши под рубероид и еврочерепицу  обязательно нужна сплошная обрешетка. Для устройства такой кровли по норме уклон должен составлять 8-18°.

Достаточно легкая установка крыш из всех видов металла, за исключением кровли из стали. Вся сложность в том, что для исключения коррозии металла нужно уметь ее правильно устанавливать.

Наклон крыши из асбоцементных листов, металлочерепицы либо что-то на подобии таких материалов составляет 14-60°.

Наверное, многих интересует про монолитную кровлю, а точнее какой угол крышибудет в данном строении. Скажем одно, что устроить с такого материала крышу почти невозможно, так как будут стыки между определенными элементами покрытия. Поэтому они и влияют на углы наклона. В таких местах всегда появляется коррозия.

Если угол маленький, ветром в швы будут заноситься семена растений и листья. Когда намокают, значит начинают прорастать, разбухают при этом раздвигая все существующие компоненты кровли. Данные крыши не делают в 20-25 градусов, так как именно в таком диапазоне благоприятный момент для залежи снега зимой, да и крыши нагрузку ветра переносят посредственно.

Что в итоге?

Правильно установленная и спланированная кровля путь будет не дешевая, но самое главное, что она в будущем вас защитит от климатических капризов. Мы все знаем, что конструкция крыши очень сложная штука, и самому браться за проект не стоит, когда этого ни разу не делал. Причем правильно подобранный угол наклона играет огромную роль не только в сроке службы крыши, но и целого дома.



Угол наклона односкатной крыши.

Угол наклона такой крыши зависит от двух основных параметров:

  • Климатической зоны.
  • Выбранного материала для крыши.

Наиболее оптимальным вариантом в средних широтах является наклон в 20-30 градусов. Если зимой возможны серьезные снеговые нагрузки, то угол наклона рекомендовано делать не менее 45 градусов. А вот если снег будет хорошо сдуваться с крыши ветром, то возможно уменьшение наклона.

Односкатная крыша своими руками, выполненная из различных материалов, будет иметь разные углы наклона:

  • крыша из рубероида – 5-10 градусов,
  • из профнастила – от 8 до 20 градусов,
  • из металлочерепицы – 20-30 градусов,
  • из шифера – 20-35 градусов,
  • для фальцевой кровли необходим наклон 18-30 градусов.

Угол наклона нельзя выполнять менее рекомендуемого, иначе в сезон дождей вода будет затекать под стыки конструкции, а в зимний период — большой объем снега, скапливающийся на крыше, может попросту ее продавить. Внизу показана схема обустройства односкатной крыши:

Какие материалы и инструменты потребуются.
  • Для обустройства несущих конструкций кровли – деревянные брусья, размером от 120х120 мм до 150х150 мм.
  • Для выполнения обрешетки – доски.
  • Кровельный материал (профнастил, металлочерепица, шифер и т.д.) и к нему – крепежные элементы.
  • Материалы для тепло- и гидроизоляции.
  • Инструменты – ножовка, топор, острый нож, гвозди (100 или 80) или специальные кровельные саморезы, молоток, степлер и скобы к нему.

Зная метод укладки покрытия, можно еще перед покупкой прикинуть количество необходимого для крыши материала. Ведь кровлю, как правило, выполняют внахлест, следовательно, зная размер перехлеста, нужно просто перемножить его на число таких накладываний. В итоге, сложив площадь покрытия с полученным результатом, можно безошибочно определить количество требуемого материала, причем полученный результат необходимо всегда округлять в большую сторону.

Для определения числа листов перекрытия, длина ската крыши делится на рабочую длину кровельного листа. Длину и количество в ряду листов высчитывают методом прибавления 3-х величин: перехлеста по вертикали, карнизного свеса и длины ската.

Норма крепежных элементов, необходимых для кровли, рассчитывается просто: на каждый ее квадратный метр берется 7-8 штук гвоздей или кровельных саморезов.

Приобретая гидроизоляцию, помните, что ее укладывают внахлест на 15-20 см. Значит, при длине рулона в 75 м, на стыковку из них пойдет 10 метров. Швы будут закрепляться специальным скотчем. Поделив площадь кровли на 65 м2, получим требуемое число рулонов изоляции.

Необходимое количество теплоизоляционного материала рассчитывается так: смотрим вначале, на сколько метров квадратных рассчитана его упаковка. Прибавляем 10 % к этому числу на стыки, а затем общую площадь кровли делим на полученный итог.



Технология монтажа односкатной крыши.

Итак, необходимый угол наклона крыши определен, рассчитано и закуплено требуемое для нее количество материала, осталось дело за главным — собрать всё это в одну конструкцию. Нижеприведенная пошаговая инструкция поможет вам изготовить всё быстро и без проблем.

  • Необходимый наклон крыше придается при помощи закрепления на противоположных стенах дома мауэрлатов (направляющих балок, выполненных из брусьев 15х15 см). К стенам их крепят, используя анкерные болты. Если стена кирпичная, под мауэрлат для гидроизоляции кладется рубероид.
  • В мауэрлате, через каждые 60-80 см вырубливаются гнезда для стропил, которые крепят к мауэрлатам шиферными гвоздями. В стропильной системе односкатных крыш применяется брус 5х15 либо 6х20 см. Стропила обязательно выносятся за границы стены на 25-50 см – для защиты ее от осадков, а перпендикулярно им крепятся вертикальные брусья в качестве основы для будущей обрешетки (читайте более подробно: Стропильная система односкатной крыши).
  • У стропильных ног должен быть равный угол наклона, а при длине стропильной ноги свыше 4,5 метров, ее необходимо укрепить специальными стойками, опирающимися на балки и укрепляющимися раскосом.
  • Затем непосредственно на стропильные ноги – сверху — укладывается слой гидроизоляции (рубероида или пленки, толщиной от 150 микрон), рулон которой разматывают и настилают поперек ската до нужной длины. Последующие полосы укладываются на предыдущие с нахлестом от 10 см, а их стыки проклеиваются специальной лентой. Крепят полосы скобами степлера либо особыми гвоздями, имеющими круглую головку. Помните, что между слоем гидроизоляции и кровельным материалом обязательно требуется оставлять зазор для вентиляции размером до 5 см.
  • Опорой для дальнейшего выкладывания кровельного материала, а также для дополнительного закрепления уложенной гидроизоляции служит обрешетка, которую выполняют следующим этапом. Под жесткие материалы делают обрешетку, имеющую максимальный шаг в 15 см, а под мягкую кровлю она выполняется сплошной с применением ОСБ — плит либо досок.



Доски для обрешетки берутся размером 2,5х15 см. Они должны быть хорошо просушенными и ровными, с необрезных досок необходимо снимать кору.

  • Все материалы для обрешетки и стропильной системы заранее обрабатываются специальными защитными средствами против возможного возгорания, появления грибков, плесени или насекомых. Места всех стыков обрабатывают дополнительно.
  • Далее производится монтаж финишного покрытия. Листовой материал кровли укладывают от низа ската вверх, причем первый лист – у фронтонного свеса. Рядом устанавливают внахлест еще листа 2-3, а потом выполняют второй ряд, который кладется на первый внахлест. При этом устанавливают два верхних листа, а потом – один нижний.





Вертикальный размер нахлеста в зависимости от кровельного материала должен быть 12-20 см, по горизонтали он составляет одну волну. Боковые части у верхних и нижних слоев должны совпадать. Листы шифера разрезаются дисковой пилой либо ножовкой, а его срезы обязательно закрашиваются. Торцы крыши прикрываются ветровыми досками.



Как рассчитать угол наклона крыши в зависимости от видов материала.

















Как рассчитать угол наклона для будущей крыши? На самом деле его нужно проектировать еще задолго до того, как будет производиться строительство фундамента. Ведь от угла зависит не только внешний вид дома и надежность крыши, но также и количество средств, которые вы потратите.

Факторы, влияющие на выбор уклона



Расчитываем углы с помощью программы archicad

Существует 4 основных типа крыш в зависимости от угла наклона:

  • 3-10° — плоские.
  • 10-30° — пологие.
  • 30-45° — скатные.
  • 45-60° — высокие.

Уклона в 0° не существует, т.е. его не делают по той причине, что с совершенно горизонтальной поверхности не будет скатываться дождевая вода, а в растаявший снег может привести к очень большим проблемам.

Перед тем как рассчитать наклон, нужно проанализировать характеристики погодных условий местности. Осадки в виде снега и дождя могут создать немало неприятностей в виде протечек и даже таких аварийных ситуаций, когда от тяжести наста крыша и вовсе проваливается. Поэтому для достижения эффекта «самосвала» рекомендуется планировать крышу с углом больше 45°. Ветер также оказывает определенное влияние на прочность кровли. Логично, что более пологие крыши испытывают меньшую нагрузку. Однако если угол скатов будет составлять меньше 11°, то при сильных порывах ветра существует если не риск срыва кровли, то «разбалтывание» стропильных крепежей.

Все эти факторы нужно обязательно учитывать. Они же помогают понять, как рассчитать угол крыши так, чтобы она и выглядела на «отлично», и была надежной. Например, если в вашей местности не наблюдается сильных ветров, то рекомендуемый наклон колеблется от 35 до 40°. А в тех районах, где постоянно «ветер в ушах свистит», не стоит делать скаты больше 15-20°.

Как рассчитать угол наклона крыши в зависимости от кровельного материала?

Процесс строительства каркаса крыши

При возведении кровли огромную роль играет выбор материалов. Их достаточно много, и все они очень разные. Поэтому остановимся на нескольких основных видах.

Такая популярная сейчас металлочерепица имеет немалый общий вес. Поэтому в зависимости от погодных условий нужно постараться сделать как можно меньший градус уклона скатов. Преждевременное разрушение кровли могут вызвать сильные ветра, которые во много раз увеличивают давление покрытия на стропила. Для металлочерепицы желательно создавать уклон не менее 14°, оптимально — 22°. Именно при таких параметрах в стыках не будет скапливаться талая и дождевая вода.

Если вы планируете покрыть крышу мягкой черепицей, то минимальный наклон должен быть не менее 11°. Однако под такой материал нужно дополнительно создать сплошную обрешетку.

Также очень распространено и покрытие кровли профнастилом. Популярность ему обеспечили отличные эксплуатационные характеристики, сравнительно небольшой вес и легкость монтажа. Производители рекомендуют создавать минимальный угол наклона в 12°.

И последние из самых распространенных сейчас видов кровельных покрытий — это мягкие материалы. К ним относятся рубероид и различные полимеры. Особенность этих материалов в том, что они могут быть настелены в несколько слоев. В основном рекомендуются значения от 2° до 15°. Например, для трехслойного покрытия оптимальный уклон составляет 2-5°, тогда как для двухслойного — до 15°. Ну и конечно, вас наверняка интересует расход материала в зависимости от величины угла между скатами. Так вот, чем более плоской будет крыша, тем меньше будут и ваши затраты.



Полезные советы по выбору кровельного материала

Если вы выбрали для покрытия профнастил, следует помнить, что стыковые швы в обязательном порядке должны быть загерметизированы.

Если угол будет от 10°, то для рулонных материалов нужно будет использовать защитное покрытие, и обычно это покраска. Также во избежание неприятностей нужно будет сделать битумную гидроизоляцию. Если угол совсем небольшой (в пределах 10°), то делать кровлю можно даже с применением гравия или каменной крошки.

В заключение можно сказать, что наиболее оптимальным углом скатов является теоретическое значение от 9° до 60°. Однако на практике обычно рассчитываются крыши с углом от 20° до 45°.



Угол наклона двухскатной крыши.

Угол наклона скатов двухскатной  крыши может колебаться от 5 до 60 градусов и зависит от  снеговой нагрузки и вида кровельного материала.   При больших снеговых нагрузках угол наклона  крыши должен быть достаточно большим и может колебаться от 45 до 60 градусов.

При выборе угла наклона двухскатной   крыши необходимо учитывать, что чем круче крыша, тем больше потребуется кровельного материала и, следовательно, стоимость строения увеличится. В регионах, где часто дуют ветра, угол наклона крыши делают небольшим. Угол наклона крыши существенно зависит от  типа кровельного материала. Штучные кровельные материалы, например черепица, используют на скатах с углом наклона не менее 25 градусов, иначе дождевая вода будет просачиваться в местах стыков плиток.

Высоту конька крыши при выбранном вами угле наклона крыши можно вычислить по   известному из школы тригонометрическому выражению для прямоугольного    треугольника.

tgA и sinA можно найти по таблице Брадиса, но чтобы Вам не затрудняться с поиском, я привожу в таблице 1 значения тангенсов и синусов в диапазоне углов от 5 до 60 градусов.

Таблица 1

Угол наклона крыши,
градусы
Тангенс
tgA
синус
sinA
50,090,09
100,180,17
150,270,26
200,360,34
250,470,42
300,580,5
350,70,57
400,840,64
451,00,71
501,190,77
551,430,82
601,730,87

По этой же формуле можно произвести расчет угла наклона крыши при выбранной высоте конька.

tgA = Нк/(Lпр/2)

Округлив полученную цифру, по таблице 1 можно найти  искомый угол наклона крыши.

Пример расчета высоты  конька и длины стропил для дома с длиной пролета (ширина дома) размером 6 м и угле наклона скатов двухскатной крыши  равном 35 градусам.

Определяем высоту конька крыши

Нк = Lпр х tg 35  =   3 х 0,7 = 2,1м

Длина стропил

Lc = Нк/ sin 35 = 2,1/ 0,57 = 3,68 м.



Угол наклона крыши





Расчет угла наклона крыши – задача непростая и довольно-таки важная как с архитектурной, так и с технической точки зрения. Обычно угол наклона крыши колеблется от 10 до 45 градусов, однако бывают и редкие исключения – некоторые крыши делаются с углом около 60 градусов.

Чаще всего крыши дома делают скатными. В чем особенность скатных крыш? Их угол наклона обычно не меньше 20 градусов. Такой наклон позволяет соорудить вам под крышей мансарду или чердак.

Угол наклона крыши зависит от вашего климата. Если в вашей местности выпадает большое количество осадков , а нас больше всего волнует снег, то надо выбирать угол наклона побольше – так давление снега на крышу будет наименьшим. При 45 градусах его почти нет- под таким углом снежные массы скатываются. Такой угол также не позволяет влаге проникать на чердак. Чем больше угол – тем больше места у вас будет на втором этаже (на чердаке или мансарде). Кстати, необходимо учитывать то, что чердачное помещение должно быть не ниже полутора метров (следуя из простой техники безопасности). Однако, чем больше угол наклона, тем больше вам придется тратить материалов (и соответственно денег на них), увеличивается давление ветра.

Архитектора советуют выбирать оптимальный угол наклона крыши – 30 градусов. Для сброса атмосферных осадков – 41 градус.

От угла наклона крыши зависит, какой материал следует применять при работах. Если конструкции дома надежны и вполне могут выдержать нагрузку, то застройщик может выбрать для покрытия своего дома асбоцементную, керамическую или песчано-цементную черепицу. У такого покрытия есть свои плюсы – оно недорогое, обладает хорошим качеством, его цветовая гамма придаст вашему дому индивидуальные черты, однако при всем этом оно имеет значительный вес. Черепицу используют с углом ската не менее 25 градусов, чтобы дождевая вода не просачивалась на месте стыков плит.

Частные дома, чаще всего, имеют двухскатную крышу с разными углами наклона. Для такого дома надо выбирать стальные оцинкованные листы, керамическая, цементная и металлическая черепица, плоские и волнистые асбестоцементные плиты.

Также необходимо уберечь доски крыши от гниения. Это делается простым способом — провентилировать чердачное пространство. При этом опорные брусья располагают выше чердачного перекрытия и укладывают на гидроизолирующие прокладки.



Как рассчитать крышу вашего дома.



Крыша — это верхний ограждающий элемент здания, предназначенный для защиты от осадков, противостояния солнцу и ветру, а также химической и радиационной опасности. Помимо этого, крыша должна иметь доступ, позволяющий в период эксплуатации ее ремонтировать. Метод расчета крыши дома зависит от архитектурной формы, которая бывает чердачной либо совмещённой.

В первую очередь рассчитывают угол наклона кровли. Он может лежать в диапазоне 11—70 градусов, однако видится нецелесообразным делать его больше 45 градусов. Для условий с тёплым и сухим климатом, угол наклона не стоит делать слишком большим. Если же зимы чаще всего снежные и холодные, то, выбирая угол наклона в 45 градусов, вы избавитесь от снежной нагрузки, однако усилите давление ветра, что потребует укрепления обрешётки и стропил. Помимо этого, изготовление крыши с большим уклоном потребует большее количество кровельных материалов.

Как рассчитать крышу, когда у вас имеется лишь проекция крыши (вид сверху), а располагать саму крышу планируется под углом? Здесь нам пригодится старая добрая геометрия. Всю площадь крыши разобьем на отдельные геометрические объекты. Скорее всего, это будут трапеции, треугольники, редко прямоугольники или параллелепипеды. Нужно будет по соответствующим формулам посчитать площади каждого из этих элементов. Затем учтем то, что крыша обычно не ровная, а значит, каждая из этих фигур еще имеет наклон относительно линии земли. Поэтому необходимо каждый элемент перемножить с косинусом угла наклона элемента крыши. Наконец, все это складываем и получаем площадь крыши. Также можно рассмотреть сад на крыше и знать всё про ремонт кровли крыши.

Следует помнить, что расчет площади крыши делают по карнизным свесам, а не по краям строения– такова технология покрытия крыши. Также не забывайте, что любой кровельный материал кладут внахлест, следовательно, у вас будут обрезки и пересечения, что приведет к увеличению площади. Поэтому имеет смысл брать запас по материалу в 10-20 процентов (10 – если крыша у вас не слишком сложная, 15-20 – если углов и переходов довольно много).

Если дом двускатный, то вопрос, как рассчитать крышу дома, решается очень просто. Если обозначить угол наклона через X, половину покрываемого пролёта – через Y, а высоту крыши через H, то справедлива формула tg X = H / Y. Зная Y и H и воспользовавшись таблицей Брадиса либо калькулятором с обратными тригонометрическими функциями, можно легко найти X. Это значение будет равным arctg (H / Y). Площадь каждого ската считаем, перемножив Y и длину крыши.



Конструкция мансардной крыши.





Мансардная крыша – выгодный способ экономно расширить метраж полезной площади в вашем доме, а от ее вида и формы зависит количество метров этого дополнительного жилого помещения.

Геометрия конструкции мансардной крыши может быть симметричной и несимметричной, ломаной, треугольной, располагаться по всей площади здания или занимать только его часть. Количество полезной площади больше, если выбор пал на ломаную крышу: сокращается площадь «мертвых зон», в то время как прямая крыша значительно ограничивает выгодное использование дополнительных метров. Наиболее часто используется конструкция мансардной крыши, которая основывается на верхних и нижних треугольных фигурах. Верхние треугольники могут конструироваться как по висячей, так и наслонной схеме, а вот нижние – только на наслонной. Основой верхних скатов служит равнобедренный треугольник, а нижние скаты основываются на двух прямоугольных треугольниках.

Конструкция мансардной крыши с опорой основания стропил в мауэрлат и висячими и напольными стропилами. Также важн знать про строительство крыши своими руками, в том числе и одулиновые крыши.

Возведение такой крыши начинается с установки двух прямоугольных треугольников, усиленных схватками, вдоль несущих стен. В качестве стоек для стен мансарды служат длинные катеты треугольника. По висячей схеме выполняют стропила из прямоугольных треугольников. Потолочной балкой мансарды служит основание равнобедренного венечного треугольника, состоящего из висячих стропил. Это основание или затяжку подвешивают на бабку для исключения ее прогибания.

Мансардная крыша с наслойными и висячими стропилами и выносом основания стропил за стену. Если вынести гипотенузу треугольника за пределы стен, можно увеличить карнизный свес. В этом случае стропильную ногу упирают не в мауэрлат, а в балку перекрытия, а стропила необходимо усилить подстропильной ногой или подкосом. Для того, чтобы разгрузить стропильную конструкцию мансардной крыши, нужно нижние наслойные стропила усилить стойкой, верхний конец которой будет упираться в пересечение стропильной ноги и подкос, а нижний конец — непосредственно над несущей стеной в балку перекрытия.

Конструкции мансардной крыши отличаются между собой в силу тех нагрузок, которым они подвергаются как сверху, так и снизу, так как теплый воздух поднимается вверх и оседает в виде конденсаторной влаги на крыше изнутри. Поэтому при возведении мансарды обязательно нужно следовать правилам сохранения теплоизоляции, пароизоляции и гидроизоляции.



Расчет угла наклона крыши — что необходимо учесть?

Определяясь с внешним видом будущего дома, каждый человек сталкивается с необходимостью выполнить расчет угла наклона крыши, с помощью которого можно добиться правильного сочетания всех размеров здания. Низкая или, наоборот, высокая крыша может кардинально изменить внешнее восприятия любого здания, украсив или обезобразив его.

Несомненно, лучше поручить решение данного вопроса профессионалам, которые выполнят для вас проект будущего дома в полном объеме. Если же вы хотите справиться с этим сами, вам будет интересно узнать, что существует несколько подходов к решению этой задачи, каждый из которых основывается на определенном приоритете.



Способы расчета:

1. Есть определенная закономерность архитектурного построения здания, при котором расчет угла наклона крыши определяется отношением высоты крыши к ширине дома как 1:3. Этот способ определения угла крыши очень приблизительный, так как не учитывает ни выбор кровельного материала, ни ветровые и снеговые нагрузки в данном регионе;

2. Математический подход определения угла наклона. Данный способ подразумевает выполнение расчета с помощью специальной таблицы, в которой указаны градусы уклона, проценты уклона и коэффициент подъема конька, на который умножается длина горизонтальной проекции ската крыши.

3. Часто определения угла наклона крыши связано с выбором кровельного материала. Объясняется это тем, что разные кровельные материалы имеют различные рекомендованные углы укладки, при которых обеспечивается максимальная герметичность крыши. Несомненно, нельзя выполнять расчет угла наклона крыши, исходя лишь из того, что вам нравиться, скажем, металлочерепица. Просто нужно учитывать это при определении уклона крыши.





Профессиональный подход к определению угла наклона крыши основывается на использовании расчетных снеговых и ветровых нагрузок, которые строго индивидуальны для каждой местности. Чем выше значение таких нагрузок, тем больший уклон крыши рекомендуется делать в доме, так как в этом случае снег не будет задерживаться на поверхности крыши и значительно снизит нагрузку на стропильную систему, а значит – и на стены здания. Если вы не являетесь специалистом-строителем, просто возьмите лист бумаги, линейку и карандаш, и, воспользовавшись всеми перечисленными подходами, начертите насколько вариантов дома, выбрав из них самый оптимальный во всех отношениях.



Влияние увеличения наклона крыши:



Положительные факторы

Проливаясь на крышу под большим углом, дождь практически не попадает между её покрытием, не встречая на своём пути преград для стока воды. Выпавший снег не задерживается на крутой кровле, и при углах более 45% снеговая нагрузка, в отличи от мягкой кровли, не учитывается. Основная нагрузка на материал покрытия действует в направлении стока воды, исключая необходимость дополнительного крепежа. Появляется возможность размещения мансард с большей площадью.


Отрицательные факторы

Увеличение расхода строительных материалов. Например, по сравнению с плоской крышей количество материалов возрастёт в полтора раза, если угол кровли 45 º и в 2 раза, если угол 60 º. Соответственно это приведёт к увеличению веса покрытия и несущих конструкций. Также, за счёт увеличения парусности, возрастёт и ветровая нагрузка на крышу. В результате прироста площади кровли, увеличится объём выпавших на неё атмосферных осадков, и возрастание скорости стока воды, за счёт увеличения угла крыши. Увеличение объёма стока, непременно, создаст трудности с отведением воды и может потребовать многоярусного водоотвода.

Окончательный оптимальный уклон кровли предстоит выбрать или рассчитать домовладельцу. Поэтому вполне естественен вопрос, как посчитать уклон кровли, что это такое и в чём он выражается? Отношение высоты конька крыши над перекрытием к половине ширины здания, называется уклоном кровли. Если конёк смещён, относительно середины здания, то его можно определить отношением высоты конька к расстоянию, перекрываемому данным участком кровли, от конька до стены здания.

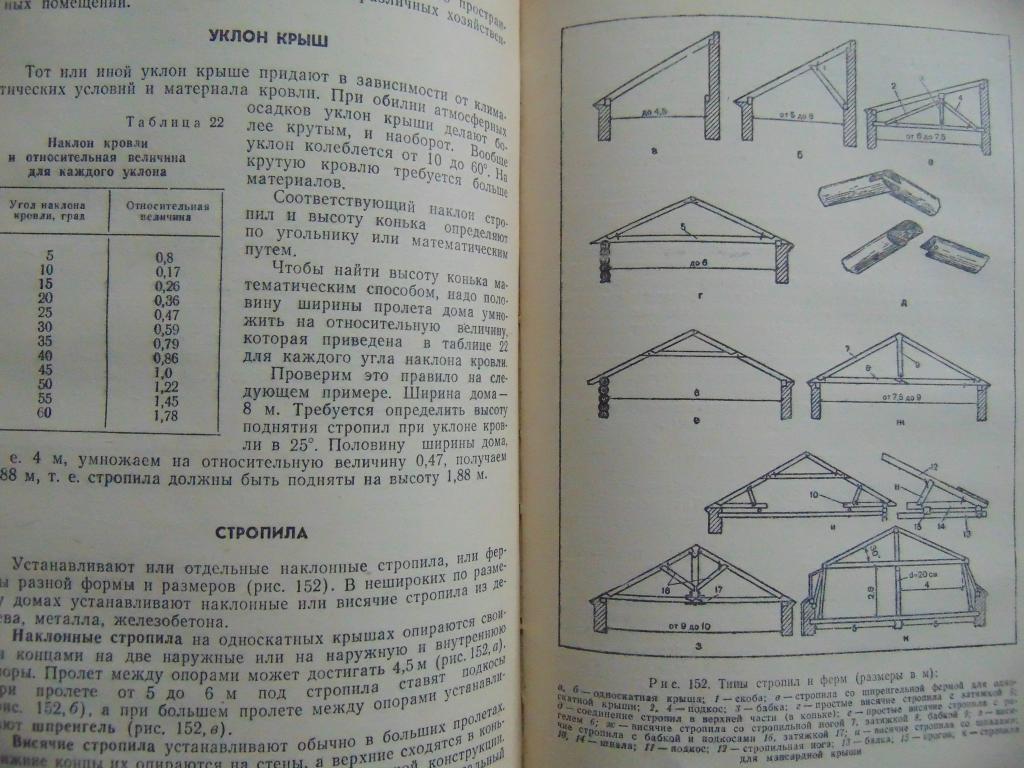

Определение уклонов и использование таблиц

Например, при ширине здания 8 м. и высоте конька 2 м. уклон будет равен 2:4 или 1/2=0,5. Для того чтобы рассчитать уклон в процентах, полученную величину умножают на 100, то есть, в нашем случае, она равна 50%. Иногда угол выражают в градусах, отображая реальную величину угла между стропилом и перекрытием. В результате этого, один и тот же уклон кровли может быть выражен в трёх единицах: в градусах, в процентах и в отношении. Из-за этого довольно часто возникают путаницы и ошибки, как у строителей, так и у самих составителей инструкций. Зная геометрию и понимая, что относящиеся величины являются сторонами треугольника, перевод одной величины в другую не составляет проблем. Однако согласитесь, что мало, кто желает себя утруждать такими расчётами, поэтому, во избежание ошибки в вычислении, используется специальная таблица, приведённая ниже.



Таблица соответствия величин уклона кровли





Это не единственная таблица, применяемая для нахождения уклона. Существует расширенная таблица, с указанием относительной высоты ската кровли, относительной ширины (в горизонтальной проекции), длины ската и переводного коэффициента, для расчёта площади кровли, в соответствии с выбранным уклоном. Несмотря на то, что проектирование здания выполняется одновременно с конструированием крыши, оставляется небольшое пространство, позволяющее изменять угол кровли до создания стропильной системы, в зависимости от применяемого кровельного материала – шифера, металочерепицы, асбестоцементных листов или мягкой кровли и любого другого. С учетом того, что размеры здания являются неизменной величиной, и его строительные конструкции имеют достаточный запас прочности, угол крыши может варьироваться только в результате изменения высоты конька.



Окончательно определив оптимальный уклон, рассчитать необходимую высоту конька можно, воспользовавшись таблицей, умножив коэффициент соответствующего угла на половину ширины перекрытия.



Таблица коэффициентов расчёта высоты конька




Соответственно, при расчете высоты большей из внешних стен, выступающей в роли конька одно скатной крыши, необходимо коэффициент угла уклона умножить на всю ширину перекрытия. При расчете четырех скатной крыши коэффициент умножается на расстояние от места опора кровли на торец конька до середины торцевой стены. Данный расчёт применим и для много скатной крыши.

Для проверки соответствия расчётного уклона крыши с действительным используется специальный прибор, называемый уклономером. Он представляет собой рейку, с расположенной на ней рамкой, в прямом углу которой, между планками закреплена ось маятника. Маятник выполняется в виде проволочных колен, пластины и груза с указателем. Указатель с грузом перемещается между направляющими, на которых расположена шкала с делениями. В горизонтальном положении опорной рейки указатель устанавливается на начале шкалы. При установке рейки на обрешётке указатель маятника покажет значение уклона в градусах по шкале.



Несколько способов как рассчитать угол наклона крыши.



Какие погодные условия способна выдержать крыша, каким материалом ее облицевать — все зависит от угла уклона крыши. По этой причине актуален вопрос, как рассчитать угол наклона крыши.

При строительстве и проектировании собственного дома возникает вопрос, как рассчитать угол наклона крыши. Возможно, проект создавался без расчета этого параметра, и при выборе типа кровли возник такой вопрос.  От значения угла будет зависеть, как долго  она прослужит хозяевам, поэтому стоит подойти к решению вопроса со всей ответственностью.



Что такое оптимальный угол наклона крыши?

Крыша должна защищать жильцов дома от осадков и ветра. С одной стороны есть эстетичный вид дома, а с другой климат определенной местности. Именно климат будет определять оптимальный угол наклона крыши и материал кровли. К примеру гибкая кровля RUFLEX сохраняет свои свойства в широких пределах температур.

Большой угол наклона хорошо справиться с отводом осадков. По этой причине не делают абсолютно плоские крыши – в них скапливается вода и требуется построение организованного водоотведения. Руководствуемся, что угол наклона не меньше 3°. Если влажность в районе достаточно высокая, то крыша с малым уклоном не справиться с отводом влажности.

Высокая крыша плохо защищает от ветра. При угле наклона большем 11° существует вероятность срывания материалов, расшатывания конструкции при сильном ветре. Кроме того зимой ветер будет выдувать тепло из крыши.

Общие рекомендации таковы:

  • Пологие крыши (3-10 градусов) для районов с сухим ветреным климатом;
  • 35-40 градусов – для снежных зим и слабых ветров;
  • 15-20 градусов – при сильных ветрах.

Значения минимальных углов наклона крыши.

Погодные условия и наклон крыши заставляют разные материалы вести себя по-разному. На основе этих данных был определен минимальный угол наклона крыши для кровельных материалов. Значения минимальных углов следующие:

  • Черепица и шифер — 22°. При меньшем угле наклона крыши ветер и влага будут попадать под крышу в местах стыка.
  • Металлочерепица — 14°. При меньшем угле существует вероятность того, что черепица будет погнута ветром.
  • Профнастил — 12°. Но даже при таком угле наклона стыки следует дополнительно обработать герметиками.
  • Ондулин — 6°. Его относят к одним из самых надежный материалов для крыш с малым наклоном.
  • Рулонное покрытие – от 5° до 15°. Значение меняется в зависимости от количества слоев. Этот материал не подходит для крыш с большим уклоном, так как может сползать.



Как рассчитать угол наклона крыши по формулам?

Расчет угла наклона крыши проводят по стандартным формулам, известным из курса геометрии. Если двускатная крыша является равнобедренным треугольником, то пользуются формулами для нее. В общем случае легче использовать формулы для прямоугольного треугольника. Для расчета угла нужно от конька крыши опустить перпендикуляр к ее основанию и измерить его длину. После измеряется расстояние от угла крыши до основания перпендикуляра.

Далее используют формулу котангенса угла – отношение длины основания к высоте крыши. По таблице Брадиса определяют точное значение угла для этого котангенса.

В последнее время часто считают угол наклона крыши в процентах. Для этого делят высоту на ширину основания (измеренную часть). А после значение умножают 100%. Тогда получается, что 45° — это 100%.





Как рассчитать угол наклона кровли?



формула расчета угла наклона ската

Как правило, угол наклона крыши будет зависеть от того, на какую высоту поднимать конек (высота крыши в коньке также будет зависеть от того, для чего предназначается чердачное помещение). Если из чердака делать полноценную мансарду, то угол наклона крыши можно рассчитать таким образом:

  • Нам известна ширина фронтона – торца кровли, например, 6 м. Делим ее пополам: 6:2= 3 м, а высота крыши в коньке равняется 1,8 м (стандартное значение).

  • Далее, из курса геометрии известно, что отношение прилежащего катета к противолежащему в прямоугольном треугольнике есть синус угла. Находим этот синус:

Sin A=a/b=3/1,8=1,67

Из таблицы Брадиса находим значение (приближенное) – при Sin A=1,67 угол наклона составит приблизительно 58-59 градусов. Принимаем значение максимальное – 60 градусов. Это и будет наш искомый угол наклона кровли.



Угол наклона крыши и его расчет.

Процесс строительства кровли может несколько затормаживаться в результате решения таких вопросов, как выбор материала для кровельного покрытия и угол наклона крыши. Поскольку эти два вопроса тесно взаимосвязаны, то приходится учитывать вид материала при расчете угла наклона скатной кровли.

Напомним, кровля может быть одно-, двух- и четырехскатной, и в зависимости от того, какое количество скатов для своей кровли вы выберете, будет определяться величина угла наклона скатов.



Факторы влияющие на угол ската крыши.



К примеру, угол наклона односкатной крыши может составлять 9-20 градусов – это будет зависеть от нескольких факторов:

  • материала кровли;
  • климатических условий;
  • назначения постройки.

Если же крыша имеет два и более скатов, то тут сыграет роль не только региональное расположение местности, в которой строится дом, но и то, для чего используется чердак. К примеру, если ваш чердак является нежилым, а служит для хранения редко используемых вещей, то необходимость в большом помещении (имеется в виду высота чердака) отпадает.

А вот если из чердака устраивается полноценное жилое мансардное помещение – тут придется строить хорошую крышу с «хорошим» наклоном. Что это означает?

  • Во-первых — вид и дизайн фасада здания.
  • Во-вторых —  выбор кровельного материала.
  • В-третьих —  климатические условия.

Понятно, что для регионов, где дуют сильные ветра, лучше строить крышу с минимальным уклоном – чтобы материал не подвергался сильной ветровой нагрузке. То же можно сказать и о местности с большим количеством солнечных дней в году – там, где часто и ярко светит солнце, как правило, сводится к минимуму объем атмосферных осадков.

В регионах, где осадков выпадает в обилии (считаются и снегопады, и град, и дожди), приходится принимать угол наклона крыши дома большой (до 60 градусов) величины, поскольку именно такой уклон позволяет снижать нагрузку от снежного покрова/талой воды/большого количества дождевой воды на кровлю.

Итак, чтобы знать, как рассчитать угол наклона крыши, придется принимать во внимание все вышеописанные варианты, и потому величину уклона нужно рассчитывать, исходя из диапазона значений 9-60 градусов. Как правило, подобные расчеты приводят к тому, что оптимальный угол наклона крыши при этом обычно составляет от 20 до 45 градусов.

При таких уклонах можно использовать практически любой кровельный материал – профнастил, металлочерепицу, шифер и т.д. Однако все эти материалы имеют свой «список требований», который и предъявляется при возведении кровельной конструкции.





Статьи pp-budpostach.com.ua Все о бане

Статьи по пеноблоку,пенобетону,пенобетонным блокам

Статьи pp-budpostach. com.ua Статьи по бетону

Статьи Все о заборах

Статьи pp-budpostach.com.ua Все о крышах ( виды, материал, как лутше выбрать)

Статьи Все о Фундаменте

Статьи по газобетону ( газоблоку ), газобетонных блоков, газосиликатнных блоков

Новости, статьи, слухи, факты, разное и по чу-чуть

Статьи по кирпичу ( рядовому, лицевому,облицовочному,клинкерному, шамотному, силикатному,)

Как рассчитать уклон крыши

При покупке для дома или рассматривая модернизацию, уклон крыши дома не увеличится, как много внимания, как, например, кухня или ванная комната. Но уклон крыши важная особенность любого дома, имеющая ряд различных последствий начиная от водоотведения и заканчивая затратами на техническое обслуживание и складскими помещениями в твой чердак.

В то время как выше шаг предлагает определенные преимущества для дома, он также может создать определенные ограничения и недостатки.Вот взгляд на важность уклона крыши при понимании дизайна и производительности вашего дома, а также некоторых простых Советы, как рассчитать уклон крыши.

Важность скатной крыши

Если дом или Крыша здания вообще не имела ската, это было бы сопряжено с высоким риском сбор стоячей воды, которая в конечном итоге приводит к повреждению самой крыши, представляет серьезный и неизбежный риск утечки через крышу в здание. Даже на крышах, которые невооруженным глазом кажутся плоскими, скат, вероятно, был встроен в крышу, чтобы облегчить сток воды из дождь и снег.

Скатные крыши еще более важны в регионах, где снег может скапливаться на крыше. То чем ниже уклон, тем больше снега может скапливаться на поверхность крыши, и вес этого скопления потенциально может сломать внутренняя конструкция самой крыши. При большем уклоне крыши, снеге и тяжелых осадки могут быть сброшены до того, как целостность конструкции станет проблемой.

Банка смолы для крыши также имеют следующие последствия для дома:

  • Свободное чердачное помещение : Крыши с большим уклоном создать больше места для хранения на чердаке
  • Строительные материалы : Чем выше крыша шаг, тем больше материалов требуется для каркаса и покрытия крыши.
  • Энергоэффективность : Скатные крыши обеспечивают энергоэффективность оболочка дома, обеспечивающая естественную вентиляцию, снижающую потери энергии.
  • Устойчивость к ветру : Исследования показывают, что 30-процентный уклон крыши обеспечивает оптимальную устойчивость и долговечность при сильном ветре.
  • Срок службы крыши : Крыши с более высоким скатом обваливаются дождь, снег, остатки листьев с деревьев и другие материалы, может нарушить целостность крыши. Это может привести к увеличению продолжительности жизни из этих кровельных материалов.
  • Затраты на техническое обслуживание : Крутые склоны и острые углы обычно приводят к более высоким затратам на техническое обслуживание, так как больше безопасности оборудование понадобится в процессе ремонта.

Минимальный уклон крыши

Международный Руководства по строительным нормам рекомендуют минимальный уклон крыши 1/4:12. Это означает что на каждые 12 дюймов прогона крыши — горизонтальное расстояние, которое она перемещается по мере покрытия дома — высота крыши должна измениться не менее чем на 1/4 дюйма.

Имейте в виду что требования строительных норм для минимального уклона крыши могут варьироваться от одного расположение к следующему. Точно так же правила максимального уклона крыши могут варьироваться в зависимости от муниципалитета и может определяться типом строящегося здания. Как правило, угол наклона крыши редко превышает 45 градусов или коэффициент уклона превышает 12:12.

Как определить уклон крыши

Процесс как определить уклон крыши может зависеть от того, является ли измеряемый шаг план здания или измерение существующего здания.На чертеж, можно использовать транспортир, чтобы определить угол наклона крыши, а затем преобразовать это в отношение.

Более точный метод измерения уклона крыши, тем не менее, может быть применен как к крыше, чертежи и существующие конструкции крыши. Начните с измерения пробега крыши — от ее края до середины по прямой горизонтальной линии — в дюймах. Затем проделайте то же самое с подъемом, то есть увеличением высоты крыши вдоль прямая вертикальная линия от нижней точки до вершины.

Разделить подъем ската крыши по пробегу. Полученное число является процентным приростом подъем на пробег, который в большинстве случаев будет меньше 100. Чтобы получить коэффициент для этой крыши, умножьте этот процент на 12 и используйте его вместо X в коэффициенте разбега-нарастания, X:12.

Взять крышу где подъем составляет три фута, а пробег — девять с половиной футов. Восход преобразуется в 36 дюймов, а пробег преобразуется в 114 дюймов. Разделите 36 на 114, и в результате получается число 31.58 процентов. Умножьте это число на 12, и результат 3,79 дюйма. В этом случае коэффициент прогона и подъема для вашего ската крыши составляет 3,79:12.

Уклон крыши играет важную роль в производительности и долговечности вашего дома — и знание этого шага также может помочь вам выбрать правильные материалы, построенные для вашей крыши конкретные условия. Профессиональная кровельная компания поможет вам сделать правильный выбор. решения, которые снабдят вашу крышу лучшими слоями защиты.

Диаграмма уклона крыши

| Найти углы наклона крыши и градусы, простота в использовании

Чтобы точно рассчитать уклон вашей крыши, нам потребуется пройтись по основным ключевым терминам и измерениям.

Высота – это вертикальное измерение расстояния от одной точки крыши до самой высокой точки крыши. Если вы посмотрите на прямоугольный треугольник, вы увидите, что поднимается как вертикальная составляющая , а движется как горизонтальная составляющая.

Пробег — это горизонтальное измерение того, как далеко выступает крыша; обычно это расстояние от пика крыши до наружной стены .

Уклон крыши часто воспринимается как то же самое, что и уклон , но важно понимать тонкую разницу.Уклон — это уклон крыши. Это соотношение дюймов вертикального подъема на фут горизонтального участка . Например, для крыши с 4-дюймовым подъемом на каждые 12 дюймов пробега это соотношение будет выглядеть так: 4:12. Соотношение всегда представляет собой дюймов на фут.

Уклон – это уклон крыши. Это дробь, делящая высоту на пролет, то есть расстояние между внешними стенами. Например, крыша высотой 4 фута и пролетом 24 фута будет представлять собой ⅙ шага крыши.

Прежде всего, по этой таблице вы сможете определить уклон вашей крыши. В результате это поможет определить правильную высоту воротника вентиляционного отверстия для вашего уклона крыши.

Расчет угла наклона крыши изнутри

Более простой способ расчета угла наклона крыши — измерение длины стропил или системы ферм на чердаке. Поместите уровень под нижнюю часть стропила, и после того, как пузырь окажется в центре, отметьте его на отметке 12 дюймов. Затем измерьте по вертикали от уровня до стропила крыши.Это измерение покажет вам, на сколько дюймов поднимается ваша крыша за 12 дюймов пробега. Опять же, чтобы уточнить, это поможет вам определить, какие вентиляционные отверстия подходят для вашей крыши.



Понимание терминологии уклона крыши — то же, что и уклона?

Различия

Ниже приведено сравнение технических различий между шагом и наклоном.

Шаг

Склон

Разделить подъем на пролет Разделить подъем на пробег
Отображается в виде дроби Отображается как соотношение
Более распространенный размер кровли Менее распространенный размер кровли

Взаимозаменяемое использование наклона и уклона

Поскольку строительство домов стало более сложным, ремонт в целом тоже стал сложнее! И подрядчики были вынуждены приспосабливаться.При этом большинство (если не все) подрядчиков теперь используют уклон и шаг взаимозаменяемо, особенно при составлении сметы кровли.

Когда вы читаете о шаге и наклоне, наиболее распространенным объяснением, которое вы найдете, является гибрид этих двух. Вы увидите измерение, называемое шагом (и выраженное в виде дроби), но реальное измерение — это наклон (подъем над пробегом). Исторически для этого есть несколько причин…

Гибридное определение?

Во-первых, шаг — это просто более общепринятая терминология.

Во-вторых, для бесщипцовых крыш проще рассчитать уклон.

Результат?

Гибридная комбинация высоты и наклона; измерение, которое технически является наклоном, но отображается как и называется шагом.

Еще не запутались?

Не нужно! У вас есть наше разрешение (и разрешение автора реконструкции Рассела Берджесса) считать шаг и уклон одним и тем же!

Хотя это упрощение может заставить архитекторов рвать на себе волосы, уклон и уклон широко используются как синонимы как производителями кровли, так и кровельными подрядчиками.И если различия не имеют значения, когда мы заказываем ваши кровельные материалы, то нет смысла тратить время на то, чтобы быть как можно более конкретным.

Теперь, когда мы разобрались с этим, мы можем перейти к более важным вещам. Углы крыши! Это то, что уклон крыши и уклон крыши в любом случае должны определять, не так ли?

Таблица угла наклона крыши

Независимо от того, называете ли вы наклон или уклон, расчет крутизны вашей крыши заключается в том, чтобы выяснить, какой это угол.

Как только вы узнаете уклон, вы можете использовать приведенную ниже таблицу, чтобы лучше визуализировать уклон вашей крыши:

Шаг Уголок
0/12 0*
1/12 4.76*
2/12 9,46*
3/12 14,04*

4/12

18,43*
5/12 22,62*
6/12 26,57*
7/12 30,26*
8/12 33,69*
9/12 36,37*
12/10 39.81*
12/11 42,51*
12/12 45.00*

Общие примеры

Плоская крыша: 0/12

У плоских крыш нет уклона, поэтому, если вам нужно выразить уклон плоской крыши, вы можете просто использовать 0 или 0/12. В качестве альтернативы вы можете использовать 0* или «ноль градусов».

Малый уклон: 1/12 и 2/12

Крыши с малым уклоном часто путают с плоскими крышами, но это не так.У них есть наклон, просто он не очень выражен. А поскольку уклон такой постепенный, вам нужны специальные кровельные материалы с малым уклоном. 1 над 12 — самый низкий из низких наклонов.

Вы часто найдете уклон в 1/12 на крыльце заднего дворика или наверху старой двускатной крыши. Шаг 2 на 12 немного круче, чем шаг 1 на 12, но ненамного. В градусах низкие уклоны составляют от 4,76 до 9,46 градусов.

Стандартные поля: с 12 марта по 12 сентября

Стандартные скатные крыши — это обычные скатные кровли, которые вы найдете в основных жилых помещениях жилых домов.В отличие от крыш с малым уклоном, на участках со стандартным уклоном 90 280 можно без опасений использовать обычную кровельную черепицу. Поскольку уклона достаточно, вам не нужно беспокоиться о водоотводе так сильно, как если бы вы использовали что-то вроде крыши с низким уклоном 2 на 12.

В градусах стандартный угол наклона кровли составляет от 14,04 до 36,37 градуса.

Минимальный шаг для черепицы

3 над 12 — это минимальный уклон крыши, необходимый для того, чтобы ее можно было использовать для кровельной черепицы.

Некоторые кровельщики по-прежнему выбирают материалы с низким уклоном с шагом 3 из 12, но это не совсем необходимо и только увеличивает стоимость вашего проекта.

Самый крутой стандартный уклон

Уклон крыши 9/12 (36,37 градуса). самый крутой стандартный склон.

Все, что выше 9 из 12, считается крутым уклоном.

Крутой склон: 10/12 и выше

Любой уклон не менее 10/12 (39,81 градуса) считается крутым склоном. Сюда входят 10 на 12, 11 на 12, 12 на 12 и шаг, где подъем больше, чем бег.

Важное примечание для подрядчиков по кровельным работам: при замене крыш на более крутые уклоны важно учитывать безопасность вашей бригады. Все кровельщики должны быть запряжены и пристегнуты!

Точные примеры

Если вам интересно увидеть несколько реальных примеров различных уклонов крыш, мы создали для вас схемы некоторых из наших последних кровельных установок.

Чтобы просмотреть эти примеры, выберите уклон крыши ниже, который вы хотели бы проверить:

Уклон крыши – как его определить

Уклон крыши определяется наклоном стропил по отношению к горизонту.Этот угол измеряется не в градусах, а в дюймах подъема на фут пробега. Единственными инструментами, необходимыми для определения уклона любой крыши, являются лестница, торпедный уровень, угольник скорости и линейка.

Используйте лестницу, чтобы занять положение где-то над нижними 16″ крыши. Прислонить его к желобу и позволить ему подняться на несколько футов идеально. Поместите линейку на черепицу в направлении, перпендикулярном желобу. Используйте торпедный уровень, чтобы сделать отвес на линейке.Измерьте уклон крыши угольником скорости.

Шаг также можно измерить, если можно сделать только отметку уровня. Так обстоит дело с бордюрами на фронтонах, где нависающие гонты мешают точному измерению квадратом скорости на отвесе. На этот раз сделайте отметку уровнем торпеды и измерьте угол в градусах. Вычтите это число из 90. Используйте квадрат скорости, чтобы выровнять градус с соответствующим шагом.

По большей части крыши строятся на скатах, основанных на целых числах.Однако есть и другие склоны. Они известны как ублюдочные смолы. Смолу ублюдка измерить труднее; лучше посчитать с помощью этого калькулятора.

Переведено на математику

Уклоны крыш всегда измеряются исходя из количества дюймов подъема крыши на один фут прогона. Вот почему второе число всегда равно двенадцати. Например; крыша с шагом 8/12 поднимается на восемь дюймов по вертикали на каждые двенадцать дюймов, которые она проходит по горизонтали.

В математике горизонтальная координата или координата «X» всегда вводится первой.Затем после запятой следует вертикальная координата или координата «Y». Тот же шаг 8/12 представлен «12,8», что полностью отличается от математики плотника.

Что это значит

Строителям очень важно понимать, с какой скатной крышей они имеют дело. Для подрядчиков по каркасным, кровельным и сайдинговым работам это означает, что рабочие будут ходить по склону крыши. Практически любой, кто не боится высоты, может довольно легко пройти по крыше с уклоном около 7/12.Более опытные и спортивные работники могут справиться с немного более крутыми участками. Хорошее эмпирическое правило – готовиться к доске для носка на чем-то более крутом, чем 8/12.

Кроме того, любому профессиональному строительному специалисту гораздо лучше знать точный уклон крыши, чтобы он мог более точно делать ставки на свои работы, отмечать углы на элементах каркаса и сайдинге и оценивать материалы с более высокой степенью точности.

У этого особняка разные уклоны крыш. Важно найти уклон для всех плоскостей крыши до того, как авария или ошибка станут реальностью.



Уклон крыши

: все, что вам нужно знать

Уклон крыши рассчитывается путем измерения расстояния, на которое поднимается крыша на расстояние 12 дюймов, поэтому крыша, высота которой увеличивается на 5 дюймов при длине 12 дюймов, будет называться 5-ступенчатой. С помощью этого метода 12-скатная крыша будет иметь угол 45 градусов.

3-скатные крыши — это самый низкий уклон, который гарантирует производитель гонта. Чтобы получить Infinite Roofing 10-летнюю гарантию на дом, все участки ниже 3-го шага должны быть полностью покрыты барьером от льда и воды.

Большинство крыш, по которым можно ходить, имеют уклон около 5. Эти крыши завершаются быстрее всего из-за большей мобильности. Рабочие могут складывать материалы на крышу, не соскальзывая с них, что упрощает работу. По крышам с шагом 7-8 по-прежнему можно будет ходить, но они больше не смогут удерживать материалы на месте, что будет стоить больше рабочего времени.

По крышам с 10 скатами и выше очень трудно ходить. Это означает, что больше времени нужно использовать для настройки оборудования безопасности.Крутые крыши очень опасны, и еще важнее проверить страховку подрядчиков по кровельным работам Albany. Один неверный шаг, и вы можете быть привлечены к ответственности за любые травмы на рабочем месте. Из-за более длительного времени установки оборудования для обеспечения безопасности и более медленной мобильности эти крыши могут в конечном итоге стоить до 2 раз дороже, чем крыша, по которой можно ходить.

Возможно, вы захотите использовать фанеру только более высокого качества при обшивке чего-либо менее пяти шагов. Если какие-либо участки крыши проникнуты водой, более качественная фанера впитает меньше воды и прослужит дольше.Плита OSB (ориентированно-стружечная плита) с шагом меньше пяти будет впитывать влагу и гнить быстрее, чем фанера более высокого качества. Безопасно использовать OSB при замене фанеры на шестискатной и более крутой крыше.

Скат крыши также повлияет на ваши ледяные плотины. Крыша с более чем 10-скатной крышей обычно не имеет больших ледяных дамб. Крыши с 3-5 скатами, которые имеют проблемы с вентиляцией, будут иметь наихудшие наледи. Подрядчики по кровельным работам в Олбани должны будут установить шесть футов ледяного и водного барьера в соответствии с нормами, чтобы предотвратить образование ледяных дамб на крутых скатах крыш.

Как измерить уклон крыши | Кровельные материалы JJ



Зачем измерять уклон крыши?


Существует ряд причин, по которым вам может понадобиться узнать, как определить уклон крыши. Возможно, вы устанавливаете световой люк или заменяете плитку — в любом случае углы наклона крыши могут иметь огромное значение при выборе продукта. Если вы планируете расширение или перестройку своего дома, существующий угол наклона крыши может диктовать дизайн, который вы можете использовать.Таким образом, узнать, как рассчитать уклон крыши в градусах, является бесценным навыком.

Если вам интересно, как определить уклон крыши, надеюсь, эта статья вам поможет. Есть несколько способов сделать это, от использования онлайн-калькулятора уклона плоской крыши до старомодной рулетки и немного математики. Цель этой статьи — дать вам обзор доступных вам методов измерения угла наклона скатной крыши. Если повезет, к концу вы должны лучше понять, как рассчитать уклон крыши в градусах.

В кровельной терминологии, когда вы пытаетесь рассчитать угол наклона крыши, вы обычно работаете с «прогоном» (горизонтальное расстояние между вершиной крыши и стеной) и «подъемом» (высотой вершины над стеной). ). Вы также можете увидеть упоминание о «пролете» (расстоянии между стенами) — на простой скатной крыше это часто вдвое больше «прогона». Но если вам интересно, как определить уклон крыши, обычно это нечто большее.

Для точного измерения угла скатной крыши потребуется доступ к самой крыше.Если добраться до крыши сложно, вы можете получить хорошее измерение с чердака или с фронтона. Может быть полезно использовать длинную линейку, чтобы усреднить любые неровности на крыше, когда вы работаете с уклоном крыши. В противном случае небольшие пики и провалы могут исказить ваши измерения. Изучая, как определить уклон крыши, важно также помнить о безопасности.

Примечание по технике безопасности

В зависимости от обстоятельств для получения точных измерений угла наклона крыши может потребоваться подъем на высоту.Пожалуйста, будьте очень осторожны — скольжение может нанести большой ущерб как крыше, так и, что более важно, вам. Безопасность всегда должна учитываться при изучении как рассчитать уклон крыши в градусах.
При перемещении на чердаке для обработки уклона крыши будьте осторожны, наступайте только на балки (или, что еще лучше, укладывайте распорные доски) и помните о контакте с изоляцией из стекловолокна — могут потребоваться перчатки и противоаэрозольная маска. .
Для любых внешних работ на высоте используйте подходящие кровельные лестницы и распорные доски при определении того, как определить уклон кровельных установок. Если это звучит сложно, рассмотрите возможность найма профессионала.Падение с крыши испортит любой день.

Измерение уклона крыши без математических вычислений с помощью калькулятора уклона крыши UK

При обучении вычислению уклона крыши в градусах есть несколько способов добиться этого. Существует множество инструментов для измерения углов, не прибегая к рулетке и калькулятору. Поэтому, если вы хотите узнать, как определить уклон крыш, вам может помочь следующая информация.

Мобильные приложения


Если у вас есть iPhone или Android-устройство, существует множество бесплатных британских приложений для расчета угла наклона крыши, которые используют внутренний гироскоп телефона для измерения угла наклона крыши.Преимущество калькулятора уклона плоской крыши для смартфона состоит в том, что оно удобно, а недостаток в том, что телефоны очень короткие. Чтобы противодействовать этому, вы обязательно захотите использовать линейку, которая является важным инструментом для тех, кто учится рассчитывать уклон крыши в градусах.
Чуть более сложный калькулятор уклона крыши. Британские приложения объединяют гироскоп телефона и его камеру, позволяя совместить край крыши с линией на экране, чтобы получить приблизительное измерение угла наклона крыши.Проблема с этим методом заключается в том, что он подвержен проблемам параллакса — то, где вы стоите по отношению к крыше, может привести к довольно значительной ошибке при расчете уклона крыши. Если вы пытаетесь научиться рассчитывать уклон крыш и все, что вам нужно, – это быстрая оценка, этот калькулятор уклона плоской крыши, вероятно, является самым быстрым методом и не требует подъема!
Вы также можете найти приложения-калькуляторы скатных крыш, аналогичные веб-приложениям, описанным ниже.
Приложения для поиска уклона крыши для Android.
Приложения для поиска уклона крыши для iPhone.

Специальные инструменты для измерения угла наклона крыши


Существует множество инструментов для быстрого и точного определения угла наклона скатной крыши. Разновидности, предназначенные для использования в строительстве, часто поставляются со встроенными спиртовыми уровнями и линейками. Аналоговые устройства будут дешевле, чем цифровые, но их труднее читать и, возможно, будет сложнее использовать. Поверочная линейка, скользящий скос и транспортир — это все, что вам действительно нужно, если у вас есть терпение и вы учитесь рассчитывать уклон крыши в градусах.

Веб-приложения

Если вы учитесь вычислять уклон крыши, поиск в Google предоставит вам простой калькулятор уклона плоской крыши. Для этого калькулятора уклона крыши в Великобритании потребуются некоторые измерения — обычно запрашивается либо прогон, либо пролет крыши, а также подъем. Вам не нужно измерять всю крышу — для расчета уклона крыши обычно достаточно измерить установленное расстояние от стены (скажем, метр), а затем измерить высоту крыши над этой точкой.

Использование математики

Если вы произвели замеры и не хотите пользоваться онлайн-калькулятором уклона кровли, вам нужно пройти простую тригонометрию. Формула довольно проста, хотя ее может быть трудно понять новичку, изучающему, как определить шаг кровельных установок:

.

Уклон крыши = 1 ÷ Тангенс (Подъем ÷ Длина)

К сожалению, если вы не умнее меня, вам понадобится научный калькулятор или Google, чтобы найти тангенс. При изучении того, как рассчитать уклон крыши в градусах, это считается более продвинутым методом, который не обязательно подходит для начинающих.

У нас есть черепица, совместимая с уклоном кровли от 12,5° до 35°. Взгляните на наш полный ассортимент здесь и отфильтруйте по «Минимальному шагу» в левой части страницы.

Краткое руководство по уклонам крыш

У вас есть вопросы по уклонам крыш, у нас есть ответы.

Если вы просто хотите узнать больше о важности ваших кровельных материалов или пытаетесь собрать больше информации о том, как поднять уклон крыши или уклон крыши, эта статья для вас.

Что такое уклон крыши?

Существует множество различных типов крыш, таких как плоские крыши, скатные крыши, сборные крыши, двускатные крыши и т. д., и все они имеют различный уклон крыши. Проще говоря, уклон крыши определяет ее крутизну. Стандартный уклон крыши варьируется в зависимости от географического местоположения, климатических условий и т. д., поэтому не существует универсальной крыши, подходящей для всех.

Как определить уклон крыши

Вы, вероятно, увидите что-то вроде ската крыши 4/12. Это означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов, которые она проходит.

Уклон крыши не следует путать с углом наклона. Если вы не очень талантливы в математике, вам придется немного посчитать, чтобы получить угол наклона.

Что такое угол наклона крыши?

Итак, угол наклона крыши 4/12 составляет около 18,4°. Угол наклона крыши 3/12 составляет около 14° и т. д. и т. д.

4/12 вполне типичен. Все, что ниже 3/12, является крышей с низким уклоном. Все, что выше 6/12, является крутым уклоном крыши, так как по ней становится труднее ходить.

Как определить уклон вашей крыши

Честно говоря, это довольно просто. Возьмите уровень и мерную ленту. Отметьте 12 дюймов на уровне. Поместите один конец уровня на крышу, затем поднимайте его, пока пузырь в уровне не станет ровным. Затем с помощью рулетки проложите ленту прямо от 12-дюймовой отметки вниз на крышу. Это скажет вам уклон крыши #/12.

Преимущества низких крыш по сравнению с крутыми

Преимущества малоскатной крыши:

  • Легче ходить. Это данность. Если вы хотите использовать свою крышу для других целей, например, для сада или бара, было бы лучше, если бы угол наклона был как можно меньше. Нельзя наслаждаться видом на город, сидя на крутом ракурсе!
  • Улучшенный обогрев и охлаждение. Обычные или крутые скатные крыши создают дополнительное пространство в конструкции. Это пространство, конечно, наполняется воздухом. Воздух подвержен относительно быстрому нагреву и охлаждению при воздействии внешних температур и влияет на температуру под крышей (там, где вы и другие люди, скорее всего, находитесь.) Низкая или безскатная крыша устраняет это мертвое пространство, устраняя влияние этого пространства на температуру под ним.
  • Снижение затрат на установку . Пологие или плоские крыши требуют меньше материала для строительства, так как вам не понадобятся большие фермы. Это снижает трудозатраты (для вас или наемных работников) при обработке и установке этих ферм. Кроме того, раскатывание, покрытие, герметизация кровельного материала выполняется быстрее, чем установка отдельных гонтов.

Недостаток низкой крыши:

  • Обострение выветривания. Вода и лед лучше скапливаются на плоской крыше, чем на скатной. Это означает, что у воды больше шансов просочиться в трещины и щели или привлечь вредителей. Однако, поскольку крыша плоская, будет легче взобраться на нее и исправить проблемы с крышей, так что, по крайней мере, это есть.

Преимущества крутой крыши:

  • Больше места. Площадь под крутой крышей можно переоборудовать под чердак, использовать под склад или даже под жилье. Это хороший способ увеличить стоимость вашего дома или просто получить максимальную отдачу от пространства вашей собственности.
  • Снежная нагрузка. Если вы живете в районе с сильным снегопадом, крутая крыша препятствует накоплению снега. Низкий или средний уклон крыши позволяет снегу утяжелять дом, вызывая структурные повреждения после последовательных снежных сезонов. А вот с крутой крыши снег сразу соскальзывает.
  • Крыша сушилки. Как и снег, вода тоже соскальзывает. Это позволит держать крышу в целом более сухой и предотвратит самопроизвольные протечки крыши.

Недостатки крутой крыши:

  • Как упоминалось ранее, по крутой крыше труднее ходить , что затрудняет ремонт.

Изменение угла наклона крыши

У низких скатов крыш есть свои преимущества — большинство людей имеют средние или крутые скатные крыши не просто так. Если вы уже знаете, что у вас крыша с низким уклоном, вы можете увеличить уклон крыши. Но как вы должны это сделать?

Обратите внимание: изменение угла наклона крыши требует хороших столярных навыков и достаточных знаний в области кровли. Хотя мы не можем предоставить первое, мы можем предоставить вам последнее (каламбур).

Как скатать плоскую крышу

Шаг плоской крыши составляет от 1 до 3/12.Делаете ли вы это для ремонта дома или для ремонта, вот краткое руководство о том, как поднять крышу (не танцевальное).

Чтобы увеличить это, возьмите жесткую изоляцию из пенопласта. Снимите существующую крышу до деревянного покрытия. Установите панели из жесткого пенопласта, обеспечив различную конусность и толщину.

Создайте единый уклон от одного конца до другого, используя панели из жесткого пенопласта. Затем выровняйте дополнительные панели, продолжая первоначальный уклон по всей крыше. Используйте механический крепеж или клей, чтобы прикрепить конические панели к крыше.

В зависимости от местных строительных норм и правил используйте паро- или теплоизоляционные материалы. Вы можете использовать этилен-пропилен-диеновый мономерный каучук, поливинилхлорид, термопластичный олефин и т. д. для покрытия конической крыши. Если у вас есть что-то вроде дымоходов или вентиляционных труб, установите металлические накладки вокруг выступов, чтобы предотвратить утечки.

Это более быстрый способ увеличить уклон крыши. Другие методы включают удаление кровельных покрытий, стропил и ферм и установку совершенно новых. Это может работать лучше в зависимости от вашей ситуации.Если вы хотите обсудить другие варианты с низким уклоном крыши, вы можете связаться с местным профессиональным кровельщиком.

Какой шаг должен быть у желоба?

После того, как вы переделали крышу, следующее, о чем нужно побеспокоиться, это желоба. Эффективные желоба имеют уклон, который позволяет дождевой воде стекать с крыши и дома. Это необходимо для предотвращения наводнений и протечек, предотвращения нанесения вреда близлежащим ландшафтам и защиты фундамента вашего дома. Не относитесь к желобам легкомысленно.

Большинство кровельщиков устанавливают уклон равным 1 четверти дюйма на каждые 10 футов желоба. Итак, если у вас 30 футов желоба, ваш водосточный желоб должен быть на 0,75 дюйма ниже другого конца (0,25 x 3 = 0,75). Достаточно просто, не так ли?

Скат крыши имеет значение

Немногие домовладельцы часто думают о своем уклоне крыши (черт возьми, не многие люди даже знают, что он существует), но понимание и максимизация уклона вашей крыши увеличивает долговечность вашего дома и сокращает количество времени, которое вам придется посещать кровельщиком.Перечитайте эту статью и найдите время, чтобы узнать больше о скатах крыши.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
