Один из способов увеличить жилую площадь частного дома – обустроить на чердачном помещении дополнительную комнату, называемую мансардой. Результатом такого решения будет усложнение кровельной конструкции, рассчитать которую своими силами будет непросто.

Чем особенна мансардная крыша

Обустройство жилой мансарды с нормальной высотой потолков предусматривает существенное увеличение высоты кровельного конька, изменение наклона скатов и усиление стропильной конструкции. Чтобы не допустить ошибки во время составления проекта, применяют специальную вычислительную онлайн-программу. Она в автоматическом режиме проводит точные расчеты мансарды, используя введенные параметры.

Специфика мансардной крыши заключается в следующем:

1. Скаты имеют ломаную форму . Для максимального увеличения полезного объема чердачного помещения крыше сообщается ломаная конфигурация. В результате потолок получает удобную для эксплуатации высоту, без увеличения угла наклона мансардной крыши.
2. Значительный уклон. Для мансардных крыш характерно наличие значительного наклона кровельных скатов. Это позволяет достигать расширения полезного объема помещения при помощи увеличения высоты потолка. В итоге кровельная конструкция становится на порядок тяжелее.
3. Большая площадь кровли. Крутизна и большая высота конька становятся причиной значительного увеличения площади кровли. Как результат, теплопотери заметно возрастают: для борьбы с этим явлением кровельные скаты дополнительно утепляют.

Важно понимать, что опытный архитектор выполнит проект мансардной кровли намного лучше, чем самая продвинутая программа-калькулятор. Однако, если проектировка осуществляется самостоятельно, расчет кровли мансардной крыши онлайн-калькулятором позволит избежать серьезных огрехов.

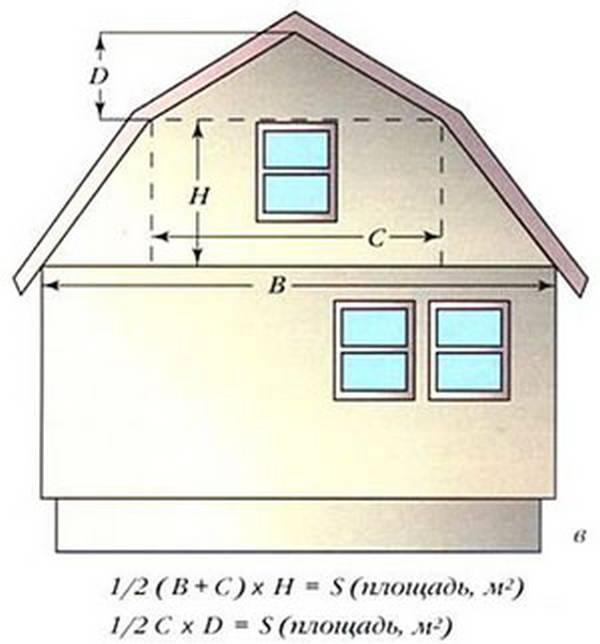

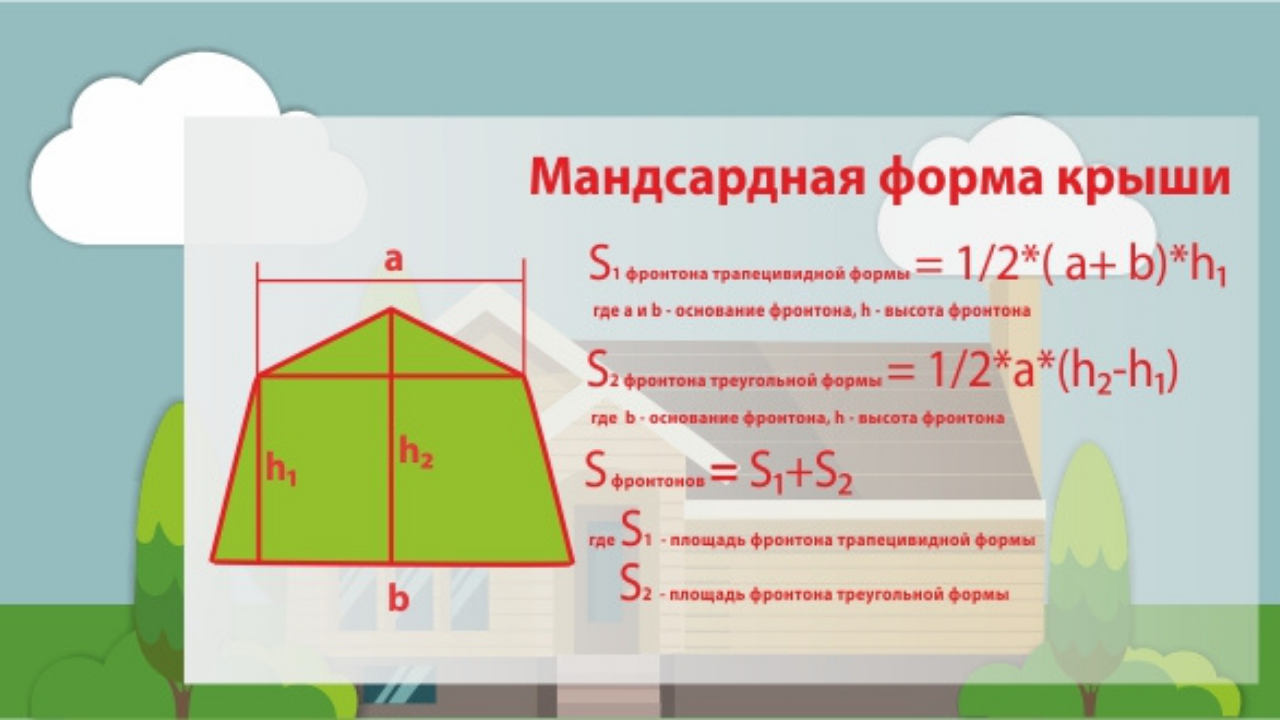

Как рассчитать площадь мансарды

Работы по составлению качественного проекта начинают с расчета площади мансарды. На нее напрямую влияют размеры дома и особенности конструкции крыши.

Общая площадь мансарды складывается из двух составляющих:

1. Полезного объема. Речь идет о площади подкровельного пространства с высотой потолков более 0,9 м. Следует заметить, что под полезным объемом понимается не вся площадь мансардного помещения, а только ее центральный участок. Для большей практичности элементы стропильной системы под коньком смещают в сторону: это дает возможность заполучить дополнительное пространство.
2. «Глухих» зон. Этот термин применяют к углам между перекрытиями и нижней частью ската, где высота потолков опускается ниже 0,9 м. В качестве жилья такие зоны использовать невозможно: чаще всего там оборудуют шкафы и различные ниши. Проектируя уклон скатов и форму кровли, стараются сделать так, чтобы на «глухие» зоны осталось как можно меньше места.

Перед тем, как рассчитать мансарду для дома с помощью программы-калькулятора, в свободных полях прописывают высоту конька, параметры здания, форму и число скатов.

Расчет главных параметров кровли

Правильность вычислений напрямую влияет на степень надежности, прочности и долговечности мансардной крыши. Если проектировка проводится человеком без архитектурного образования, лучше рассчитать мансардную крышу онлайн-калькулятором: он позволит провести быстрый и точный расчет основных параметров крыши. Это даст возможность определиться с закупкой необходимой комплектации и строительного материала. Кроме того, важно убедится в нужной прочности фундамента здания.

Расчет мансардной кровли состоит из таких показателей:

• Высота конька. Она дает возможность определить самую высокую точку крыши, соответствующую необходимому углу уклона скатов и ширине дома. При подсчете используются тригонометрические формулы.
• Вес кровельной конструкции. Данный показатель вычисляется с использованием параметра веса 1 м2 кровельного покрытия, гидроизоляционного и теплоизоляционного материала и стропильных элементов. В жилых домах общий вес 1 м2 кровельной конструкции не должен превышать 50 кг.
• Площадь кровли. Прямоугольные скаты высчитать очень просто, перемножив их длину и ширину. Крыши сложных конфигураций потребуется разбить на более простые геометрические фигуры: вычислив их площадь по отдельности, результаты подсчетов складывают в единую сумму. Читайте также: «Расчет площади крыши — алгоритм действий».

Важно понимать, что и компьютерные программы иногда ошибаются, поэтому дополнительная бдительность при использовании онлайн-калькулятора не помешает. В целом же с его помощью можно довольно быстро произвести расчет материала для мансардной крыши, сравнив между собой различные варианты конструкций крыш.

Расчёт мансарды: онлайн калькулятор мансардной крыши

Чтобы произвести расчет размеров, площади, материалов и стропильной системы мансарды, вводите значения в миллиметрах (мм):

Y – Высота верхней, обычно более пологой части ската крыши. Значение Y принимают небольшим (до 1500 мм).

X – Половина ширины крыши, (т.е. ширина всей крыши равна 2X), зависит от ширины здания.

C – размер карнизного свеса, (свес необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм.

B – Длина крыши  задается длиной Вашего дома.

Y2 – Высота нижней более крутой части ската кровли. От значения Y2 зависит высота помещения в мансардном этаже, которая в чистоте принимается порядка 2500 мм. Выбор параметра должен быть обоснован в соответствии со СНиП 2.08.01-89* «Жилые здания».

Стройматериалы для кровли:

S1 и S2 – Ширина и Толщина стропила. Выбор параметров

S3 – Расстояние между соседними стропилинами (часто называют шаг стропил или разбег).

Примерное сечение бруса и шага (

S4 – Свес со стороны фронтонов. Оптимальное значение S4 примерно 500 мм.

O1 и

R – Промежуток между досками обрешетки (шаг обрешетки).

Сечение (ширина O1 и толщина O2) обрешетки для кровли зависит от веса и жесткости кровельного материала, а также угла наклона крыши. Обрешетка должна обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Определить примерные значения ширины (O1), толщины (O2) досок для обрешетки и шаг (R

L1 и L2 –  Длина  и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины разных материалов, применяемых для кровли мансардной крыши, приведены в таблице.

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет вычислить размеры ломаной крыши: длину и ширину полотна крыши для каждого ската и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки мансардной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Подсчитать количество кровельного и подкровельного изоляционного материала (рассчитывается с учетом нахлеста 10% для герметичности укладки) мансардной крыши дома. Использование подкровельной подкладки (т.н. паробарьера) чрезвычайно важно для блокирования проникновения испарений из жилых помещений и недопущения образования конденсата, что позволит продлить срок эксплуатации утеплителя и кровельного материала. Обладая такими данными, Вы с легкостью оцените целесообразность постройки мансардной крыши, более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на мансарду. Также обязательно проконсультироваться у квалифицированного кровельщика. Поскольку ошибку, допущенную на этапе проектирования значительно легче и дешевле исправить.

Лучший инструмент для расчета площади крыши с Google Maps

Мангеш Наяк | 6 июня 2023 г. | Engineering

Используйте приложение Mapulator, инструмент для точного измерения крыш, чтобы рассчитать площадь вашей крыши.

Прежде чем приступить к работе над любым кровельным проектом, крайне важно иметь точный измерительный инструмент для расчета площади крыши. Расчет площади крыши является важным этапом в любом строительном проекте. Он служит основой для точного расчета количества и стоимости кровельных материалов. Определив площадь крыши, вы сможете обеспечить эффективное планирование и избежать лишних расходов. В этой статье мы рассмотрим процесс расчета площади крыши и его значение в строительных проектах.

Содержание

• 1 Типы крыш
• 2 Измерение размеров крыши
• 3 Расчет площади крыши
• 4 Работа со сложными крышами
• 5 Инструменты и ресурсы 900 12
• 6 Заключение

Типы крыш

Конструкция кровли Возможно, крыша является неотъемлемой частью здания, без нее здание не считается завершенным. Крыши бывают разных типов, каждый из которых имеет свои отличительные особенности. Понимание различных типов крыш имеет важное значение при расчете площади крыши. Вот некоторые распространенные типы крыш:

1. Двускатная крыша: Двускатная крыша имеет две наклонные стороны, которые сходятся у центрального конька. Он образует треугольную форму и является одним из наиболее распространенных типов используемых крыш. Двускатные крыши относительно легко рассчитать, поскольку их форма позволяет проводить простые измерения.
2. Шатровая крыша: Шатровая крыша имеет скаты со всех сторон, образующие пологий уклон от вершины к карнизу. В отличие от двускатных крыш эти вальмовые крыши не имеют вертикальных концов. Они более сложны по конструкции и поэтому требуют дополнительных расчетов для точного определения площади кровли.
3. Плоская крыша: Как следует из названия, плоская крыша практически не имеет уклона, создавая горизонтальную поверхность. Хотя он кажется плоским, он обычно имеет небольшой уклон для дренажа. Расчет площади крыши плоской крыши включает в себя измерение ее длины и ширины.
4. Мансардная крыша: Мансардная крыша имеет два ската со всех четырех сторон, причем нижний скат круче верхнего. Такая конструкция позволяет максимально использовать полезное пространство на чердаке или верхних этажах здания. Определение площади кровли мансардной крыши требует измерения длины и ширины каждого ската отдельно.
5. Вальмовая крыша: Вальмовая крыша, обычно встречающаяся в амбарах или домах в колониальном стиле, сочетает в себе элементы двускатной и мансардной крыши. Он имеет две стороны с двумя разными наклонами на каждой стороне. Расчет площади вальмовой крыши включает в себя измерение длины и ширины как верхнего, так и нижнего скатов.
6. Односкатная крыша: Односкатная крыша представляет собой односкатную крышу с более крутым скатом с одной стороны. Его часто используют для небольших построек, таких как навесы или пристройки. Для расчета площади крыши односкатной крыши необходимо измерить ее длину и ширину, что аналогично плоской крыше.

Это всего лишь несколько примеров из множества типов крыш, с которыми вы можете столкнуться. Каждый тип крыши имеет свои особенности, когда речь идет о точном расчете площади крыши. Понимание конкретных характеристик и методов измерения для каждого типа крыши имеет решающее значение для получения точных расчетов. Чем сложнее конструкция, тем сложнее будет рассчитать размер крыши.

Точные измерения имеют основополагающее значение при расчете площади крыши. Чтобы измерить размеры крыши, начните с определения длины и ширины. Измерьте длину от карниза до конька и ширину от одного края фронтона до другого. Кроме того, учитывайте свесы и уклоны, поскольку они могут повлиять на общую площадь крыши.

Формула расчета площади крыши зависит от формы крыши. Для двускатных крыш используйте формулу: площадь = (длина × ширина) + 0,5 × (длина × свес). В случае вальмовых крыш формула: площадь = (длина × ширина) + 0,5 × (длина × свес) + 0,5 × (ширина × свес). Для плоских крыш расчет проще: площадь = длина × ширина. Применение соответствующей формулы обеспечивает точные расчеты площади крыши.

Различные конструкции крыш будут иметь разные способы расчета. Точные инструменты измерения всегда помогут вам получить оценку стоимости кровли за квадратный фут.

Работа со сложными крышами

В некоторых случаях крыши могут иметь неправильную форму или состоять из нескольких секций. Чтобы рассчитать площадь сложных крыш, разбейте их на более мелкие управляемые секции. Рассчитайте площадь каждого сечения отдельно, используя соответствующую формулу для его формы. Суммируйте площади всех секций, чтобы получить общую площадь крыши.

Инструменты и ресурсы

Для расчета площади крыши доступно несколько инструментов и ресурсов, включая онлайн-калькуляторы и мобильные приложения, которые упрощают процесс. Если вы ищете приложение для онлайн-измерения вашей крыши, мы рекомендуем использовать приложение Mapulator. Он позволяет легко измерять крышу на Google Maps, что делает его удобным для всех, кто использует мобильное устройство.

Проверьте это изображение ниже, прежде чем рассчитывать площадь крыши с помощью приложения Mapulator.

Проверьте это изображение ниже После расчета площади крыши с помощью приложения Mapulator.

Как вы можете видеть на изображениях выше, приложение Mapulator поможет вам измерить вашу крышу онлайн в любом месте с помощью карт, а также предоставит вам простые отчеты об измерениях крыши на экране для быстрого ознакомления. Используя различные онлайн-инструменты, вы можете

• Рассчитать размер крыши
• Рассчитать высоту крыши
• Рассчитать угол крыши
• Расчет уклона крыши
• Рассчитать кровельную черепицу
• Рассчитать материал крыши

Тем не менее, для максимальной точности рекомендуется проконсультироваться с профессиональными кровельщиками. Они обладают опытом и специализированными инструментами, чтобы обеспечить точные измерения для вашего кровельного проекта.

Точный расчет площади крыши жизненно важен для любого строительного проекта. Он позволяет оценивать потребности в материалах, эффективно планировать и контролировать затраты. Следуя определенным методам измерения и используя соответствующие формулы, вы можете обеспечить точные расчеты площади крыши. Если вы ищете смету кровли рядом со мной или ищете компании, занимающиеся измерениями крыш, воспользуйтесь доступными инструментами и ресурсами для расчета кровли, такими как приложение Mapulator, но не стесняйтесь обращаться за профессиональным советом, когда это необходимо. С правильным калькулятором кровли и точными измерениями площади крыши вы можете уверенно и эффективно приступить к реализации своего строительного проекта.
