Расчёт двухскатной крыши — онлайн калькулятор

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.

Значения размеров заполняйте в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм).

X – Ширина здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2 – Высота примыкающего треугольного элемента;

X2 – Ширина основания;

C2 – Выступ, т.е. расстояние от основания до края свеса.

S1 – Ширина стропила.

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами.

При выборе сечения стропил обязательно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

O1, O2  – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 –  Длина  и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

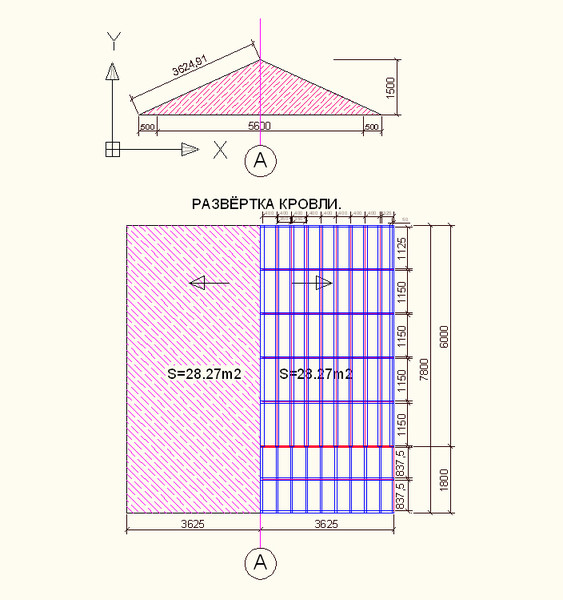

Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала.

Онлайн калькулятор – Расчет стропильной системы двухскатной крыши быстро и точно!

Калькулятор двухскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

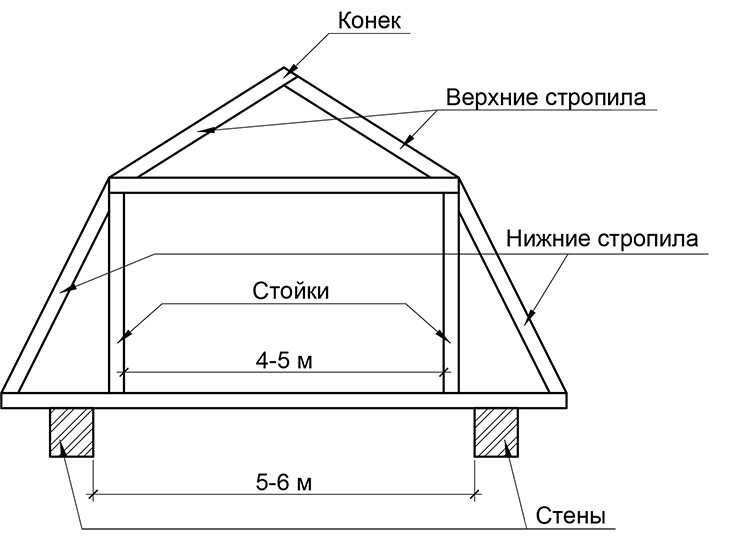

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

1. Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
2. Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
3. Конек. Это обозначения места схождения стропил в верхней части.
4. Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
5. Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
6. Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
7. Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
8. Схватка. Брусок, расположенный вертикально между опорами.
9. Обрешетка. Конструкция для установки кровли.

1️⃣ Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

2️⃣Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

3️⃣ Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

4️⃣ Параметры кровельного покрытия

• Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
• Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
• Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
• Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Для такого параметра нужно учитывать:

• Нагрузку крыши;
• Тип древесины, выбранной для конструкции;
• Длину стропила;
• Расстояние шага расположения стропил.

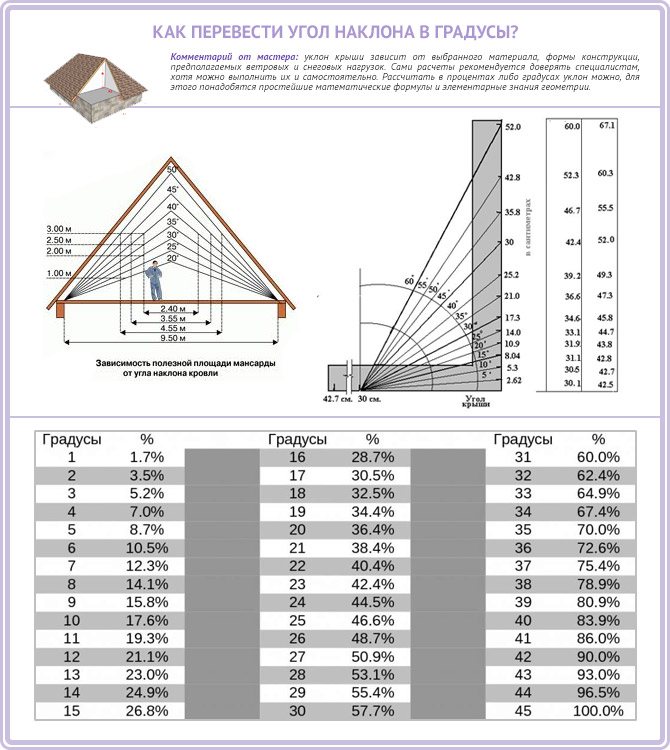

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для шифера размер угла ската должен быть более 22 градусов.  Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для профнастила угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

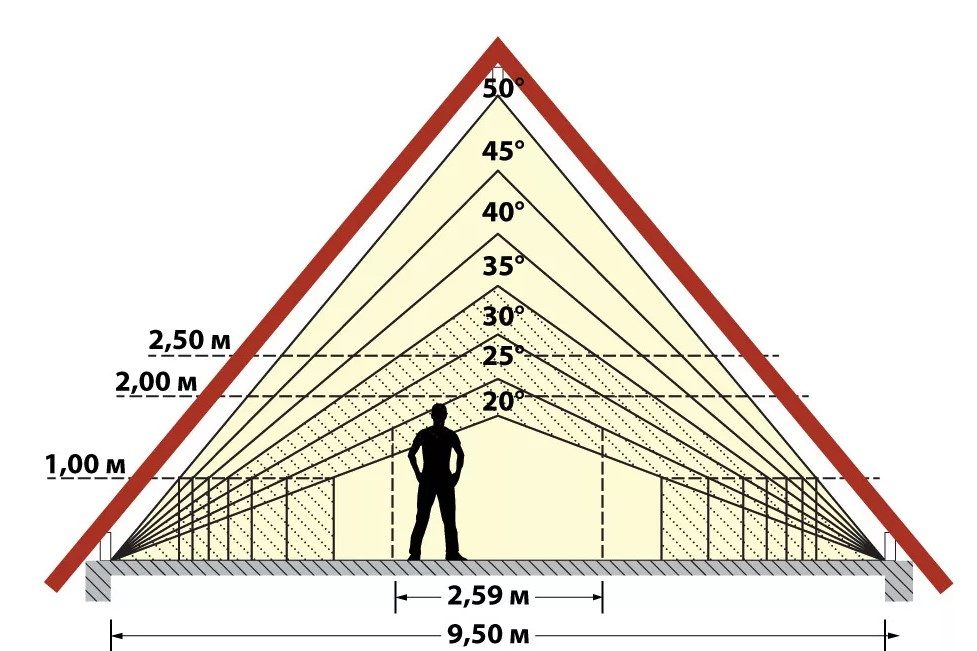

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Важно: минимально допустимое значение угла ската равно 5 градусов.

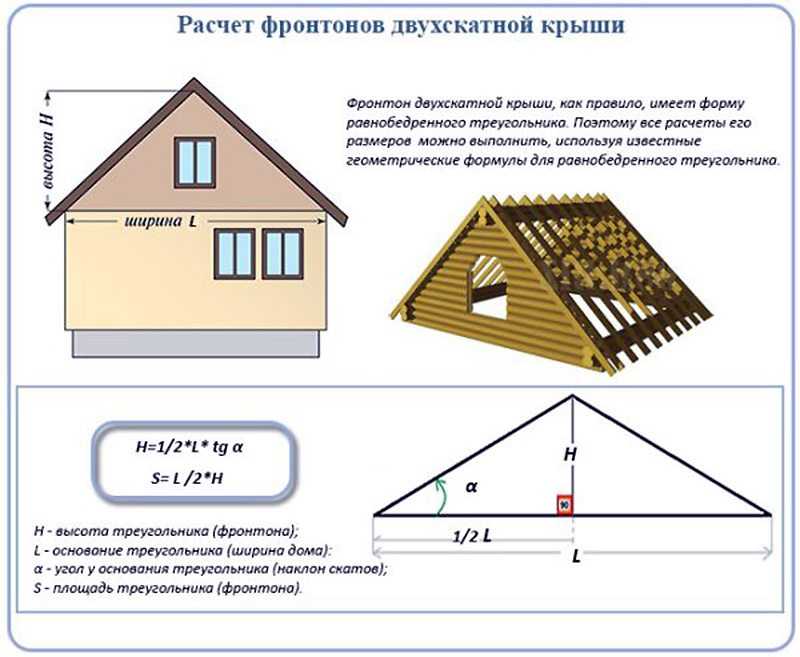

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м².
2. Переменный.  Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м² не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м².;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ! Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Рекомендации

Крыша является одной из наиболее сложных конструкций при строительстве дома своими руками, поэтому перед началом работ необходимо тщательно подготовиться к предстоящим трудностям – изучить соответствующие нормативные документы, создать качественный проект сооружения и ознакомиться с технологиями сборки и монтажа.

Основные требования по эксплуатационным характеристикам крыш изложены в СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора двухскатной крыши.

Полезные схемы и таблицы при работе с двухскатной крышей:

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

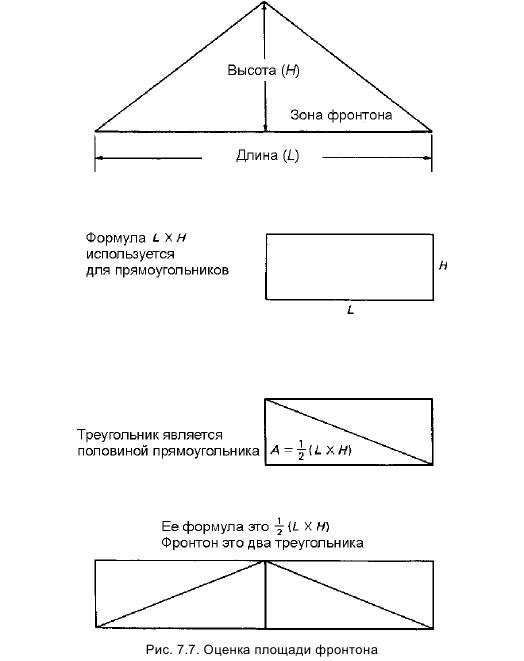

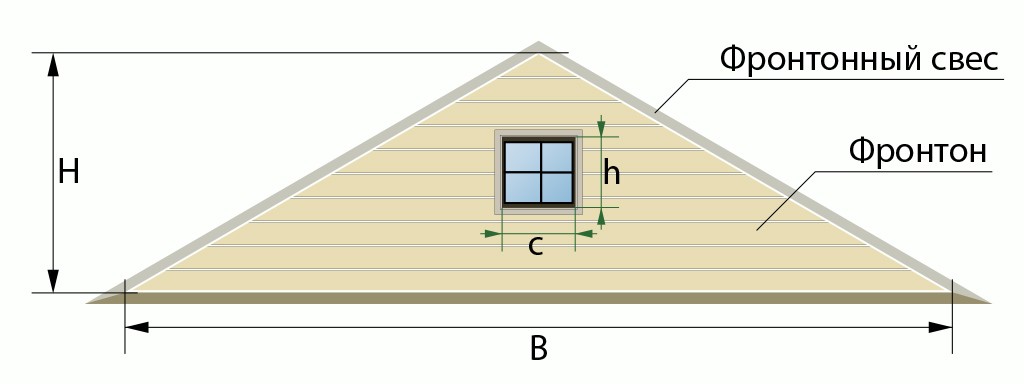

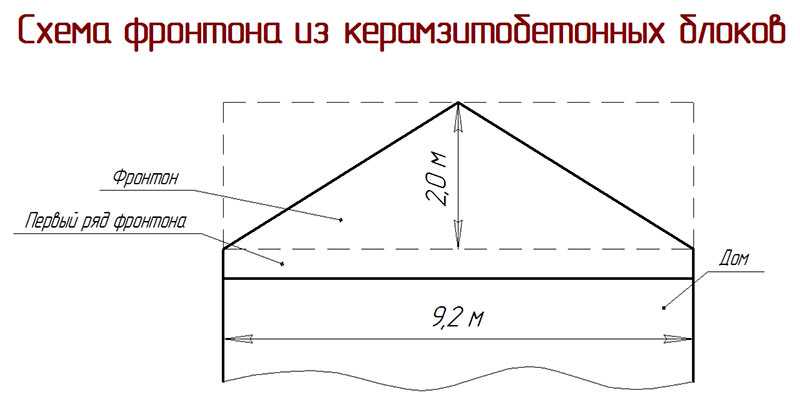

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

1. Угол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

2. Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.

3. Примерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.

4. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

5. Длина стропил — Длина каждого стропила от конька до основания ската

6. Минимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

7. Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.

8. Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю.

9. Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Загрузка…

Понравилось? Поделись с друзьями!

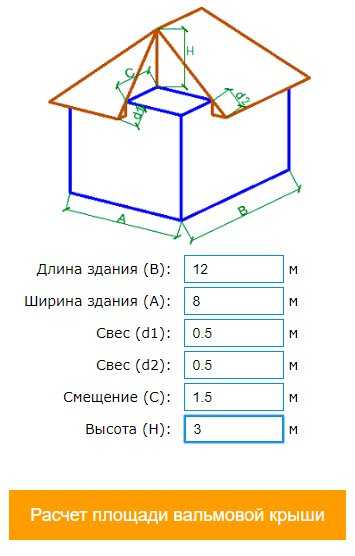

Как рассчитать площадь крыши

Установка новой крыши — это капиталоемкое дело, которое требует от вас заранее определить свой бюджет. К счастью, легко оценить затраты, рассчитав площадь крыши, а затем используя сумму для определения стоимости черепицы за квадратный фут.

Вот как рассчитать площадь крыши вашего дома:

Требования: Крепкая лестница, большой уровень, рулетка, маркер, бумага и карандаш.

1.) Измерьте уклон

Это первое, что нужно сделать, когда вы собираетесь рассчитать площадь вашей крыши. Используйте свою измерительную ленту, чтобы измерить 12 дюймов на вашем большом уровне и поставить отметку на 12-дюймовой линии.

Поместите лестницу рядом со своим зданием на фронтоне. Поднимитесь на вершину своей крыши. После этого приложите уровень к отделке фронтона и плашмя к стене дома.

ПРОЧИТАЙТЕ: Как рассчитать стоимость строительства

Используйте свой измерительный прибор, чтобы измерить расстояние от 12-дюймовой отметки на вашем уровне до нижней части края отделки фронтона. Эта цифра является вашей мерой подъема.

Каждый размер подъема обозначен как «# из 12», и это уклон вашей крыши. Например, если ваш размер подъема составляет 4 дюйма, уклон вашей крыши составляет 4 дюйма 12.

2.) Вычислите расчетную площадь крыши

Если у вас мало времени, вы можете легко использовать расчет уклона для получения расчетной площади. (в квадратных футах) вашей крыши. Вот как это сделать:

• Возьмите номер шага и разделите его на 12. Например, если ваш шаг 4 из 12, вам нужно разделить 4 на 12. Ответ будет 1/3.
• Далее вам нужно возвести результат в квадрат. В нашем примере 1/3 в квадрате даст 1/9.
• После этого добавьте 1 к вашему результату: 1/9+1=10/9
• Вычислите квадратный корень из вашего нового числа: Квадратный корень из 10/9 равен 1,05.
• Далее определите площадь одного этажа вашего дома. Например, если у вас есть двухэтажный дом площадью 2600 кв. футов, площадь одного этажа составит 1300 кв. футов.
• Умножьте эту цифру на самую последнюю сумму, чтобы получить расчетную площадь крыши: В нашем случае предполагаемая площадь крыши будет 1300 x 1,05 = 1365 квадратных футов.

3.) Рассчитайте точную площадь крыши

Выполните следующие действия, чтобы определить точную площадь вашей крыши:

• Возьмите номер шага и разделите его на 12. 12, нужно 4 разделить на 12. Ответ будет 1/3.
• Далее вам нужно возвести результат в квадрат. В нашем примере 1/3 в квадрате даст 1/9.
• После этого прибавьте 1 к полученному результату: 1/9+1=10/9
• Вычислите квадратный корень из нового числа: Квадратный корень из 10/9составляет 1,05.
• Измерьте длину вашего дома, включая свесы.
• Измерьте ширину вашего дома, включая свесы.
• Умножьте длину вашего дома на его ширину, чтобы получить площадь. Например, 40 футов x 20 футов = 1200 квадратных футов.
• После этого умножьте площадь на шаг, чтобы получить реальную площадь крыши: 1200 x 1,05 = 1260 квадратных футов.

Для того, чтобы учесть коньки, вальмы и отходы, рекомендуется добавить 10 % от конечной площади крыши для двускатной крыши или 17 % в случае крыши коттеджа.

В результате вы должны работать с 1386 кв. футами или 1474 кв. футами для двускатной крыши или крыши коттеджа соответственно.

Как измерить и оценить крышу для кровельных подрядчиков

Распространите любовь

Большинство кровельных подрядчиков обычно измеряют крышу, вычисляя площадь крыши, а затем добавляя 10% на возможные отходы. Когда подрядчики по кровельным работам пользуются большим спросом, например, во Флориде после урагана, этот способ оценки крыши может быть приемлемым, но в условиях жесткого рынка вам может потребоваться более острые навыки оценки, чтобы конкурировать с вашими конкурентами. выгода. Здесь я покажу вам, как получить быструю и точную оценку кровли для всех типов крыш.

Прежде чем подавать заявку на кровельные работы, вам нужно знать, сколько будут стоить материалы. Чтобы узнать, сколько материалов вам понадобится, вы должны знать размер крыши. Сначала вам нужно будет измерить общую площадь крыши. Затем вам нужно будет измерить длину гребней, граблей (фронтонов), бедер, ендов и карнизов. Если работа заключается в установке новой строительной крыши, вы можете получить размеры по чертежам; однако, если крыша предназначена для замены или ремонта крыши, вам нужно будет измерить крышу самостоятельно.

Многие кровельщики начинают мерить крышу с карниза. На двускатной крыше вам нужно будет измерять только в одном направлении. На вальмовой крыше вам нужно будет измерять в двух направлениях.

После того, как вы измерили карнизы, вам нужно будет измерить ширину крыши. Чтобы измерить ширину двускатной крыши, вам нужно будет прицепить измерительную ленту к одному из карнизов и провести ее до противоположного карниза. Вы будете использовать тот же метод для измерения ширины вальмовой крыши.

После того, как вы измерили ширину крыши, вам нужно измерить длину крыши. Чтобы измерить длину вальмовой крыши, вам нужно будет прицепить измерительную ленту к карнизу на коньковом стропиле, протянуть ее вверх по коньковому стропилу, по всей длине конька, а затем обратно вниз по противоположной стороне. коньковое стропило вниз к противоположному карнизу. Вы можете измерить конек, пока вы получаете длину крыши. Чтобы узнать длину двускатной крыши, просто измерьте конек. На двускатной крыше конек и длина будут одинаковыми.

После того, как вы измерите длину крыши, вам нужно будет измерить ендовы и вальмы. Вам нужно будет получить эти измерения, чтобы вы знали, сколько металла конька (покрытия бедер) и ендовы.

При измерении крыши некоторые измерения должны быть более точными, чем другие. Например, вы можете немного ошибиться с измерением хребта, бедра или долины, и это не сильно повлияет на ваши расходы. Однако, если вы не получите точных измерений ширины или длины крыши, это может стоить вам больше материалов, чем вы предполагали, если вы недооцените, или это может стоить вам работы, если вы переоцените и, следовательно, предложите завышенную цену. Если бы вы измерили крышу размером 100 на 120 футов, которая на самом деле была 101 фут на 121 фут, разница составила бы 221 кв. фут, что составляет 2,21 квадрата кровельных материалов, что может стоить несколько сотен долларов.

При измерении крыши ВСЕГДА необходимо чертить план крыши. Эскиз вашей крыши должен включать в себя размеры, уклоны, препятствия и проникновения, а также любые другие необычные ситуации, такие как области мягких мест, гнилое дерево и любые другие препятствия.

Когда у вас будут все измерения, вы сможете использовать их для расчета площадей, наклонов, углов и поправок. Давайте продолжим и сделаем пример простой крыши.

Как измерить плоскую крышу

Глядя на план крыши выше, вы можете увидеть фактические размеры. Плоская крыша с такой конструкцией, пожалуй, самая простая для измерения. Очевидно, что не все крыши будут такими простыми, но это, по крайней мере, хорошее начало, чтобы научиться измерять крышу.

При измерении крыши, подобной той, что показана выше, вам нужно будет разделить ее на прямоугольники, как мы это сделали в   Изображение 1.2 . Затем вы вычислите площадь прямоугольников и сложите их вместе. Это известно как метод измерения положительной крыши. Таким образом, вы найдете площади секций A, B и C и сложите их вместе, чтобы получить площадь всей крыши. Чтобы найти площадь прямоугольного прямоугольника, нужно умножить длину на ширину.

Площадь прямоугольного прямоугольника = длина x ширина

Пример 1. 1

Метод измерения положительной крыши

Метод измерения положительной крыши требует, чтобы вы разбили крышу на измеряемые секции. Для изображения 1.2 найдите площадь всех секций крыши, а затем сложите их вместе, чтобы найти общую площадь крыши.

Площадь секции A = 20 футов x 60 футов = 1200 кв. футов

Площадь секции B = 20 футов x 40 футов = 800 кв. футов

Площадь сечения C = 20 футов x 20 футов = 400 кв. футов

Таким образом, общая площадь приведенного выше плана крыши составляет 1200 кв. футов + 800 кв. футов + 400 кв. футов = 2400 кв.

Метод измерения отрицательной крыши

Чтобы найти площадь крыши с помощью метода измерения отрицательной крыши, вы протяните линию крыши за крышу, чтобы сформировать один прямоугольник. Затем вы вычтете прямоугольные области, лежащие за пределами крыши.

2L + R 2L + R 29009 = Периметр крыши

или

2(Д+Ш+П)

Формула для крыши без углублений:

2(Д+Ш) периметр крыши

Пример 1.3

Давайте рассмотрим пример. Измерьте периметр крыши в изображение 1.5 .

Периметр крыши:

2 x (25 футов + 15 футов + 5 футов) = 90 погонных футов на 12 дюймов пробега крыши. Например, «крыша 4 из 12» — это крыша, которая поднимается на 4 дюйма на каждые 12 дюймов горизонтального участка.

Формула для определения уклона крыши:

Уклон = Общая высота/Общая длина

Уклон крыши = Высота (в дюймах)/12 (дюймов на фут длины)

Уклон крыши = (Общая высота/Общая длина) x 12

Пример 1. 4

уклон крыши в фото 1.7.

Уклон крыши = 5 футов/10 футов x 12 = 6 дюймов подъема на 12 дюймов пробега.

Таким образом, на 12 дюймов пробега приходится 6 дюймов подъема, что делает эту «крышу 6 из 12»

Уклон крыши

Чтобы найти уклон крыши, нужно разделить общую высоту крыши на общий пролет крыши.

Шаг = общая высота/общий пролет

Уклон = 2 x шаг

Обычно уклон крыши используется строителями, но иногда это все, что есть у кровельщика. Вы можете преобразовать уклон крыши в уклон крыши. Вот как.

(2 x уклон крыши) = уклон

умножьте уклон на 12, и вы получите уклон крыши.

Пример 1.5

Преобразование 1/3 шага в уклон крыши.

Уклон = (2 x (1/3))

= 2/3

Уклон крыши = (2/3) x 12 = 8

в 12 крышах»

Как измерить уклон крыши

Для измерения уклона крыши вам понадобится уровень и рулетка. Вы отметите свой уровень на расстоянии 12 дюймов от одного из концов. Держите этот конец на крыше и поднимайте уровень до тех пор, пока пузырек уровня не окажется в центре. Теперь измерьте расстояние между крышей и 12-дюймовой отметкой на вашем уровне. Это измерение является ростом более 12 дюймов. Если расстояние между 12-дюймовой отметкой на вашем уровне и крышей составляет 5 дюймов, то крыша является «крышей 5 из 12», если расстояние составляет 4 дюйма, то это «крыша 4 из 12», а если расстояние равно 3 дюймов, то крыша представляет собой «крышу 3 в 12».

Стропила крыши

Стропила крыши представляют собой наклонную часть каркаса крыши, поддерживающую обрешетку и настил крыши.

Рядовое стропило –  Рядовое стропило проходит перпендикулярно от внешней стены к коньковому брусу.

Коньковое стропило –  Стропило, проходящее параллельно коньковому стропилу от края внешней стены до конца коньковой доски.

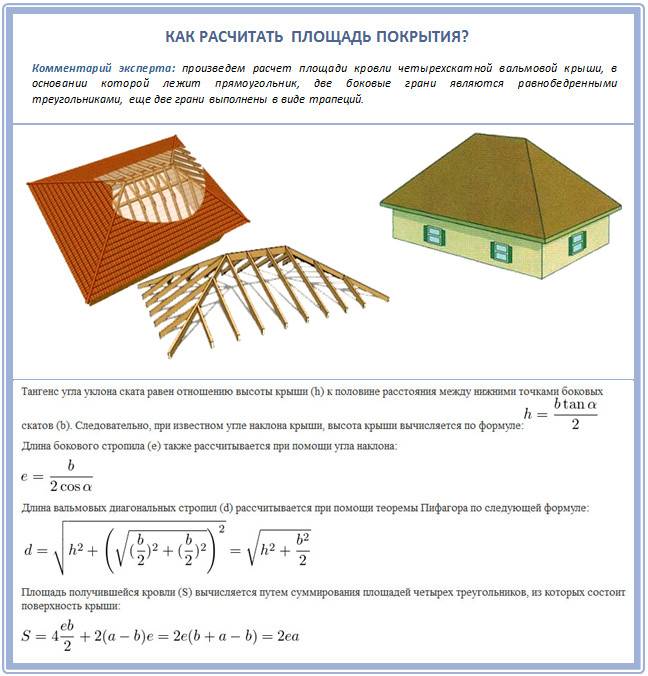

Вальмовое стропило –  Вальмовое стропило проходит по диагонали от внешнего угла здания до конца коньковой доски.

Вальмовое домкратное стропило — Вальмовое домкратное стропило проходит от края внешней стены к вальмовому стропилу.

Нарожное стропило –  Нарожное стропило проходит перпендикулярно от коньковой доски к ендовному стропилу.

Измерение длины стропил
