Как рассчитать плиту перекрытия: основные этапы

При строительстве любого здания в обязательном порядке рассчитываются все его конструктивные элементы. Это позволит избежать ситуации, когда под воздействием неблагоприятных погодных условий строение разрушалось или становилось непригодным для последующей эксплуатации. Чтобы избежать подобной ситуации, надо рассчитать плиту перекрытия, соблюдая ряд правил и учитывая нагрузку, которой она будет подвергаться. В этом случае здание прослужит достаточно долго, сохраняя свои первоначальные характеристики.

Для чего нужно проводить расчет монолитного перекрытия?

При возведении здания используются вертикальные и горизонтальные элементы. Срок службы и надежность строения зависит не только от прочности стен. Горизонтальные элементы также воспринимают нагрузку, создаваемую конструкциями, располагающимися выше, и перенаправляют ее на фундамент дома.

Чтобы они смогли справиться с возлагаемой на них задачей, надо рассчитать плиту перекрытия, определив, на какое максимальное усилие может быть рассчитан данный элемент. Если этого не сделать, в процессе эксплуатации могут возникнуть серьезные трудности из-за того, что горизонтальный несущая площадка будет систематические подвергаться нагрузке, превышающей допустимую. Со временем в структуре начнут появляться трещины, которые неизбежно приведут к постепенному ослаблению бетонного основания и его последующему полному разрушению.

Если изначально правильно рассчитать плиту перекрытия, то получится предусмотреть некоторый запас прочности, который позволит предотвратить ее преждевременное ослабление и разрушение. В процессе расчета определяются габариты ЖБИ, сечение армирующих элементов в зависимости от усилия, которое будет восприниматься смонтированной бетонной конструкцией.

На чем основывается расчет ЖБИ конструкций?

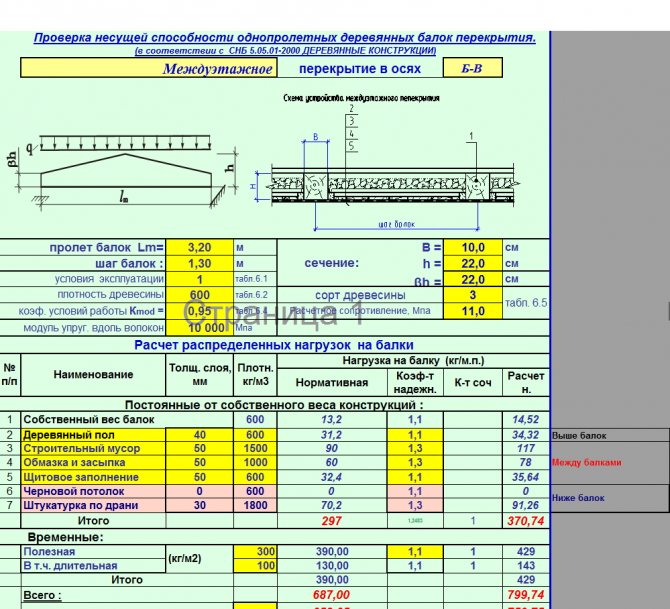

Если надо рассчитать плиту перекрытия, можно воспользоваться калькулятором. Это позволит получить ориентировочные значения, которые могут несколько отличаться от реальных. Чтобы конструкция была рассчитана по всем правилам, проектные работы должны выполняться специалистами, имеющими подходящую квалификацию. В противном случае при определении искомых параметров могут возникнуть некоторые сложности.

При проведении расчетов:

• Определяются геометрические параметры формируемой горизонтальной поверхности. Зависят напрямую от конструктивных особенностей и дизайна возводимого строения.
• Выбирается марка бетона, который будет использоваться при заливке, и класс арматуры для армирования.
• Вычисляется сила, которой будет подвергаться горизонтальное основание в процессе эксплуатации. От этого напрямую зависит, удастся или нет рассчитать плиту перекрытия.
• Рассчитывается изгибающий момент, действующий в поперечном сечении.
• Подбирается арматура. Поперечные размеры должны быть подходящими, чтобы выдержать прикладываемую силу. В некоторых случаях предусматривается дополнительный запас для достижения желаемого результата.

Пошаговая инструкция расчета

Для тех, кто занимается строительством своими силами, надо узнать, как рассчитать толщину плиты перекрытия для дома. Для этого составляется схема будущего перекрытия. Оно представляет из себя монолитное ЖБИ, опирающееся на четыре несущие стены. Другими словами, опорные элементы располагаются по всему периметру.

Сам элемент достаточно редко имеет правильную форму. Многие строения отличаются вычурной конфигурацией, что создает трудности при составлении схемы. Многие не знают, как рассчитать плиту перекрытия, из-за сложностей при определении площади.

Для удобства расчета определяется нагрузка на метр плиты, а затем с использованием математических формул площадей высчитывается общая. Чтобы рассчитать монолитную плиту перекрытия, можно:

• Разделить цельную фигуру на простые.
• Рассчитать нагрузку для каждого полученного фрагмента.
• Сложить полученные значения для нахождения общего значения.

На втором этапе определяются геометрические параметры рассчитываемой конструкции. При этом оперируют двумя понятиями: физическая и проектная длина. Первая может иметь различное значение.

Чтобы рассчитать плиту перекрытия, в качестве несущего элемента при расчетах используют шарнирную безконсольную балку либо имеющую жесткую фиксацию на порах. Выбор схемы зависит от конструктивных особенностей возводимого строения. При этом безконсольный вариант встречается намного чаще, и, как правило, при выполнении расчетов предпочтение отдается именно ему.

Сначала рассчитывается один метр конструкции. Для этой цели используется специальная формула, в которой ширину обозначаются символом b, а толщину – h. В качестве примера можно взять фрагмент, у которого b=100 см, h=10 см.

На третьем этапе, чтобы рассчитать плиту перекрытия, надо определить нагрузку. Процедура существенно упрощается, если плита имеет квадратную форму либо известна нагрузка, которая будет действовать на конструкцию. Последняя делится на:

• Длительную. Она воздействует длительное время. Зависит от количества этажей в доме, установленной бытовой техники и мебели.
• Кратковременную. Носит периодический характер. Сюда относится строительной оборудование, которым пользуются в период возведения строения, временные предметы, устанавливаемые в комнатах.

Кроме периодичности действия нагрузка делится по характеру воздействия. Она может быть статической и динамической. Значение первой остается неизменной на протяжении длительного периода времени. Вторая меняет свое значение в большом диапазоне.

Чтобы рассчитать плиту перекрытия, надо знать характер прикладываемой нагрузки. Сосредоточенная в одном месте сила выражается в ньютонах или килограммах. Примером такого нагружения является тяжелый предмет, устанавливаемый на пол в помещении. Это может быть отопительный котел или холодильник. Распределенная сила измеряется в кг/м2. Но она концентрируется не в одной точке, а считается равномерно распределенной по поверхности. Для получения точно результата во внимание берется второй вариант с равномерным распределением приложенной силы.

При проведении расчетов учитывается, на какую стену опирается элемент. Опора может быть из кирпича, камня, бетона, пено-, газобетона либо шлакоблоков. Каждый вариант предполагает индивидуальный подход. Необходимо рассчитать плиту перекрытия не только с точки зрения ее нагружения, но и ее собственного веса. Особенно, если опорная система не имеет достаточную прочность. В таком случае само ЖБИ может выдержать прикладываемую нагрузку, но под ее весом разрушится опорная конструкция. Пристальное внимание должно уделяться стенам из пенобетона, газобетона, шлакоблоков, керамзитобетона. В таком случае надо убедиться, что не только горизонтальная опора сможет сохранить целостность под воздействием прикладываемой нагрузки, а вертикальные опоры останутся неизменным под весом ЖБИ и того, что на нем находится. Для жилого дома распределительная нагрузка равна q1=400 кг/м². Дополнительно прибавляется вес самой плиты и заливаемой стяжки. В сумме этого около 350 кг/м². Итоговое значение составляет 750 кг/м².

Обязательно находится изгибающее напряжение, зависящее от длины пролета и сконцентрированное в центре ЖБИ. Так, если длина пролета составляет 4 метра, изгибающая нагрузка достигнет 750 * (4)2 / 8 = 1500 кг/м. Данное значение свидетельствует о том, что на один метр приходится нагрузка около 1500 кг.

Далее, чтобы рассчитать плиту перекрытия, подбирают класс бетона, который будет использоваться при ее формовании. Отличительной особенностью монолитных конструкций из бетона по сравнению с изделиями из металла и дерева является порядок расчета. Он производится по поперечному сечению.

При этом следует учитывать, что бетон является неоднородным материалом. Его физико-механические свойства могут существенно отличаться. При одинаковых условиях изготовления образцов из одной и той же смеси предел текучести, прочности и ряд других характеристик могут существенно отличаться. Определенное влияние оказывает плотность конкретного замеса, количество добавленных компонентов, загрязненность, используемый способ уплотнения и ряд дополнительных технологических факторов.

Чтобы рассчитать плиту перекрытия, учитывают класс бетона и арматуры. Сопротивление бетона на сжатие может выбираться больше сопротивления арматуры. При таком подходе на растяжение работает именно армирующий пояс. Наибольшее распространение при заливки горизонтальных поверхностей в частных домах получили бетонные смеси М250-М350 (В20-В25). Для изготовления усиливающего каркаса используется арматура А400 или А500, имеющая оптимальный уровень технических характеристик.

На следующем шаге подбирается арматура. Этап заслуживает особо пристального внимания, так как разрушение горизонтального элемента начинается в тот момент, когда прикладываемая нагрузка достигнет предела текучести материала, из которого изготовлена арматура, либо прочности на растяжение. Решив рассчитать плиту перекрытия, следует учесть, что в большинстве случаев долговечность горизонтальной площадки зависит именно от нее. Если вдвое уменьшить прочность используемой в процессе формования смеси, несущая способность снизится до 82%. Подобное соотношение несложно найти, подставив значение в соответствующие формулы. Для обеспечения достаточной степени упрочнения ЖБИ в процессе формования армируются путем обвязки арматуры.

Чтобы рассчитать плиту перекрытия, надо определить, какой процент должен приходиться на продольные стержни, используемые для армирования поперечного профиля. При этом надо знать, какова площадь поперечного сечения каждого усиливающего элемента.

Для достижения желаемого результата используется преимущественно ребристая арматура. У нее поперечное сечение имеет форму какой-то геометрической фигуры: трапеции, прямоугольника, круга. В процессе расчета учитывается длина диагонали, а также возможность дополнительного армирования.

Возможно выполнения вычисления по контуру. В этом случае выбирается локальная область и производится ее последовательный расчет. На самом объекте рассчитать плиту перекрытия намного проще. Для этого берется замкнутый объект в форме круга, эллипса или прямоугольника.

Так, если выбранная область прямоугольной формы, отмечается первая точка в вершине угла, затем отмечается вторая и определяется вся площадь. В нормативных документах представлена информация о сопротивлении растяжению различной арматуры. Так, для А400 Rs=3600 кгс/см², что в переводе означает 355 МПа. Для бетона класса B20 оно составляет Rb=117кгс/см² или 11.5 МПа. После подстановки соответствующих значений в формулы можно получить, что для усиления погонного метра надо подготовить пять стержней, у которых поперечное сечение равно 14 мм, а ячейка 200 мм. У такого сечения площадь составляет 7,69 см².

Для обеспечения надежности горизонтальной площадки и повышения ее сопротивляемости прогибу высоту элемента увеличивают до 130 – 140 мм. В таком случае поперечные размеры стержней будут составлять 16 мм, а количество останется неизменным.

Сумев рассчитать плиту перекрытия по выше представленному алгоритму, можно получить все сведения, необходимые для создания строительной конструкции. последняя будет не только отвечать все требованиям по геометрическим параметрам, но и сможет выдержать значительную эксплуатационную нагрузку. Возведенный с ее помощью дом сможет прослужить достаточно долго, сохраняя целостность под воздействием самых неблагоприятных антропогенных и природных факторов.

классификация, формулы для расчетов, расчет плиты перекрытия

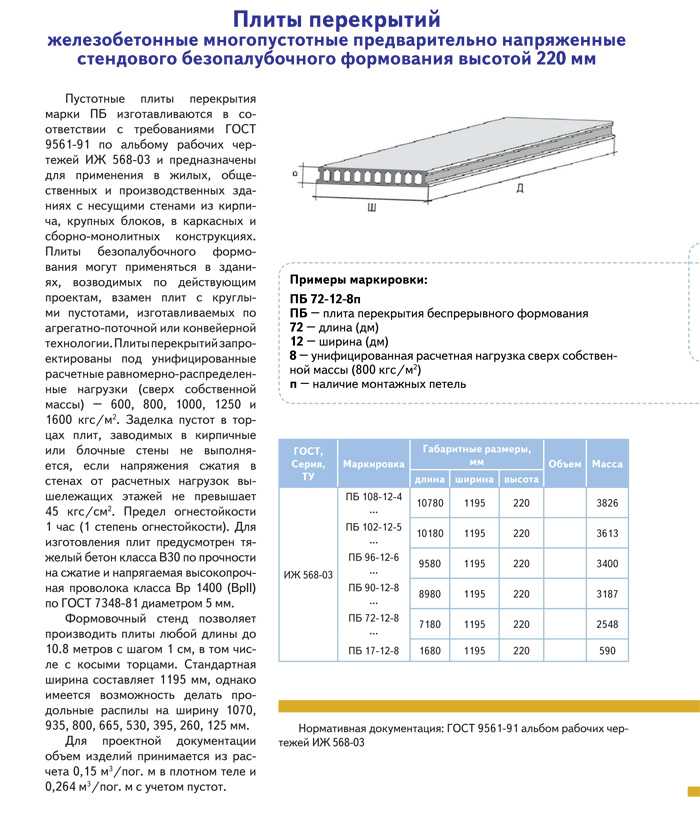

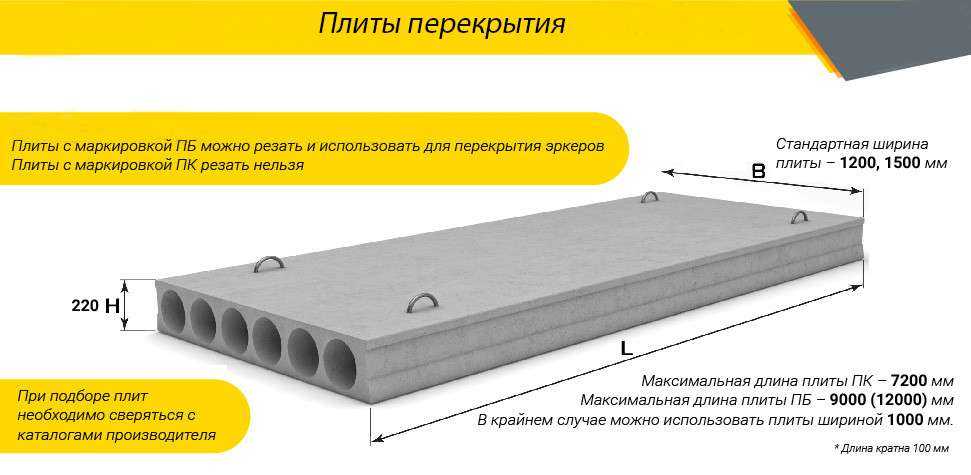

Плита перекрытия — это горизонтальная строительная конструкция, которая разделяет этажи друг от друга. Эта конструкция является несущей, она распределяет нагрузки и обеспечивает жесткость здания. Монолитная плита перекрытия — это конструкция, изготовленная на месте строительства здания путем заливки арматуры бетонной смесью.

Нельзя изменять проект дома без согласования с архитектором, потому что эти плиты проектируются специально для конкретного здания, так как для них нужно определить расположение арматуры и способ опоры.

• Классификация монолитных плит перекрытия
• Расчет параметров монолитной плиты перекрытия
  • Площадь рабочей арматуры
  • Погонная нагрузка на балку
  • Максимальный момент в сечении балки
  • Требуемый момент сопротивления

Сталь намного прочнее бетона, именно потому арматурная сетка находится внизу плиты. Эта сетка не должна быть впритык к опалубке, расстояние между арматурой и опалубкой должно быть больше 3 см. Арматуру используют сечением 8−12 мм. Бетон должен иметь толщину не менее 10 см. Плита должна быть забетонирована за один раз. Опалубка выполняется в виде дна и стен будущей плиты. Для долговечности, прочности и надежности перекрытия используют бетона марки М200 и выше. Для этого лучше покупать готовую бетонную смесь на заводе.

Этот тип перекрытий имеет преимущества перед готовыми железобетонными плитами:

• монолитное перекрытие используют в тех случаях, когда сложно организовать работу подъемного крана на стройплощадке, а также если здание имеет нестандартные размеры и архитектурные формы;
• благодаря прочной связи элементов плиты обеспечивается высокая жесткость конструкции;
• экономия денежных средств на электроэнергию, погрузочно-разгрузочные работы, сварочные работы по устранению стыков, меньшие затраты на материалы;
• все необходимые материалы есть в свободной продаже;
• нижняя поверхность плиты гладкая и ровная, поэтому проводить штукатурные работы легче;
• отсутствие стыков повышает звукоизоляцию здания;
• материал не горит и не подвержен гниению;
• такой метод построения здания позволяет делать выносные конструкции (балконы), основание которых — единая плита с межэтажным перекрытием. Это повышает прочность и надежность балкона.

Главный недостаток такого типа перекрытия состоит в повышенной сложности работ в холодное время года. Необходимая прочность достигается через 28 дней. Из-за высокой влажности и пониженной температуры бетон будет застывать дольше, что увеличивает сроки строительства. Для исполнения монолитного перекрытия требуются специалисты высокого класса, так как плиты надо усиливать дополнительными опорами.

Еще один недостаток заключается в том, что перед тем, как заливать арматуру бетоном, нужно сделать опалубку. Обычно это занимает много времени и древесного материала. В настоящее время этого недостатка можно избежать. На рынке стройматериалов продают или сдают в прокат готовые элементы щитовой опалубки (фанерные плиты).

Классификация монолитных плит перекрытия

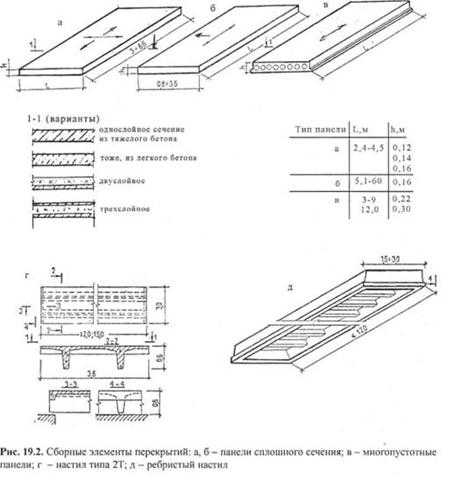

Монолитное перекрытие бывает балочным, безбалочным и ребристым (кессонным).

Балочное перекрытие укладывают двумя способами, в зависимости от типа плиты: ребристая она или гладкая. Если плита ребристая, то балки укладывают перпендикулярно ребрам. Если гладкая, то для достижения большей жесткости балки укладывают перпендикулярно друг другу.

Используют два типа балок: главные (с большим диаметром сечения) и второстепенные (с меньшим диаметром). Балки делают стальными или монолитными. Монолитные балки, в свою очередь, могут иметь разные схемы устройства. Они могут быть уложены в несколько рядов или слоев. Иногда плиту дополнительно усиливают в месте балки дополнительной арматурной сеткой. Стальные балки подпирают само перекрытие или могут находиться в самой монолитной плите. Несущий элемент в балке — двутавр.

При устройстве безбалочного перекрытия используют колонны с капителями. Последние выполнены в виде перевернутой пирамиды. Сечение арматурных штырей 8−12 мм. Капители имеют выпуски штырей с двух сторон, которые входят в сами плиту и укрепляют конструкцию. Плиты имеют каркас в два слоя арматуры. В этом случае плиты имеют толщину от 1/35 до 1/30 длины пролета. В последнее время распространена технология одновременного бетонирования колонн и плит.

Кессонное перекрытие отличается от ребристого количеством направлений ребер: они располагаются в обоих направлениях. Преимущества такого устройства перекрытия в легкости конструкции и прочности на изгиб из-за сетки ребер. При строительстве широкого пролета на месте стыка колонны и перекрытия устанавливается дополнительное арматурное усиление. Штыри колонны проникают в полость опалубки. Кессонное устройство предполагает верхний ряд сплошной арматурной сетки. Диаметр сечения штырей 8 мм.

Расчет параметров монолитной плиты перекрытия

Проект стоит доверить проверенным специалистам, которые грамотно его составят. В проекте приведены расчеты максимальной нагрузки на поперечное сечение плиты. Расчеты будут производиться с учетом индивидуальных предпочтений хозяина будущего здания. Помимо расчетов, в проекте специалисты предоставят свои рекомендации, какие материалы использовать.

Очень важно не допустить ошибку в проекте, поскольку от прочности перекрытия зависит надежность строения. Перекрытие может выдержать определенную нагрузку, выраженную в килограммах на один квадратный метр. Поэтому важно не изменять самостоятельно проект без согласования с архитектором. Любой перенос внутренних перегородок может негативно повлиять на распределение нагрузки на плиту перекрытия. Если превысить нагрузку, то бетон может не выдержать и треснуть, и появится риск обрушения основания этажа. Поэтому в расчетах учитываются характеристики используемых материалов, их общий вес, а также закладывается запас прочности монолитного перекрытия.

В случае усиления монолитного перекрытия железобетонными балками, которые пропускают под перекрытием, рассчитывают такие параметры, как высота, длина и ширина. Для расчетов параметра плиты необходимо знать толщину и площадь заливки бетона.

Расчеты монолитного перекрытия состоят из расчетов его отдельных элементов. В первую очередь делается опалубка. Она должна быть качественной с ровным дном и боковыми стенками. Лучше всего использовать толстую ламинированную фанеру. Для подпорок используют брус сечением 10 на 10 см.

На втором этапе делается армирующая сетка. Для нее используют металлические прутки сечением 8−12 мм, которые перевязывают проволокой. Размер ячеек должен быть 20 см. Ячейки не должны быть частыми, поскольку это увеличивает массу плиты.

Запас прочности рассчитывается исходя из характера эксплуатации здания: нагрузка на перекрытие у частного дома и промышленного здания совершенно разная.

Разработаны специальные компьютерные программы для расчета перекрытий. Однако они не учитывают характеристик используемых материалов. Поэтому прибегнуть к помощи проектировщика придется в любом случае. Это позволит правильно сделать все расчеты и не переплатить за строительство.

Прочность перекрытия рассчитывается исходя из двух факторов: нагрузки плиты и прочности арматуры. Причем прочность арматуры должна быть больше нагрузок на плиту.

Нагрузка на 1 квадратный метр перекрытия рассчитывается исходя из следующих данных:

• собственный вес перекрытия;
• временная нагрузка на перекрытие.

В качестве наглядного примера будут приведены расчеты для жилого помещения размерами 6 на 10 метров. Балки расположены на расстоянии 2,5 метра друг от друга. Толщина перекрытия будет равна 80 мм, что отвечает требованиям формулы L/35 (где L — шаг балок): 2,5/35=0,071 (71 мм).

Временная нагрузка для жилого дома по нормативам составляет 150 кг/м². Коэффициент запаса 1,3. Итого получается нагрузка 195 кг/м².

Нагрузка от собственного веса перекрытия рассчитывается таким образом: толщина плиты 20 см умножается на величину 2500 — получается 500 кг/м².

Максимальная нагрузка на монолитную плиту будет равна q=195+500=695 кг/м².

После получения этих данных просчитывается шаг балок. Это необходимо для оптимального использования материалов (бетона и металла) и правильного распределения нагрузок на балки. Балки должны укладываться через равные расстояния. Обязательно надо выполнять следующее условие: L 1 /L 2 >2, где L 1 — это длина балки, а L 2 — расстояние (шаг) между балками. Длина балок 6 метров. Условие выполнено: 6/2,5=2,4.

Для расчета максимального изгибания плиты необходимы такие данные:

• расчетное сопротивление бетона R b = 7,7 МПа;
• арматура класса А400С;
• расчетное сопротивление арматуры R s = 365 МПа.

Расстояние от арматуры до края плиты 35 мм.

Максимальный изгибающий момент рассчитывается так:

М = q*L 2 ²/11. М=695*2,5²/11=395 кг/м.

Перекрытие с нижней армированной сеткой должно выполнять следующее условие: a m <a r. Параметр a r нормативный и равен 0,440 для указанных материалов.

am=M/(Rb*b*h02), где

b — ширина перекрытия 6 м,

h 0 — расстояние от края плиты до центра тяжести арматуры, 0,08−0,035=0,045 м.

am=395/(77000*6*0,0452)=0,042.

0,042>0,440.

В противном случае, когда a m >a r, надо повышать марку бетона или увеличивать сечение арматуры.

При значении am=0,042 коэффициент, а равен 0,98.

Площадь рабочей арматуры

Аs = М/(R s * а*h 0) = 395/(36500000*0,98*0,045) = 0,000245 м² =2,45см².

На один метр монолитной плиты приходится 5 стержней диаметром 80 мм и площадью 2,45см².

Погонная нагрузка на балку

695*2,5=1737,5 кг/м.

Балки опираются на стену на 20 см. Расчетная длина балки 6+2*0,2=6,4 м.

Максимальный момент в сечении балки

Мр=q*L2/8.

Мр=1737,5*6,42/8=8896 кг/м.

Требуемый момент сопротивления

Wтр=Мр/(1,12*R).

Wтр=8896/(1,12*21)=378 см3.

Для такого сопротивления подходит двутавр № 27 с моментом сопротивления W=371 см³ и инерцией I=5010 см⁴.

Прочность балки проверяется таким образом:

R=Mp/1,12*Wtp

R=8896/(1,12*378)=21.

Расчетная R равна нормативной, что говорит о хорошей прочности балки.

Все константы и формулы можно найти в пособии к СНиП 2.03.01−84 «Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры».

Как видно, все формулы достаточно сложные и требуют определенных знаний, поэтому правильным решением будет обратиться к проверенной фирме, которая имеет высококвалифицированных специалистов в области проектирования и строительства.
