Как рассчитать нагрузку на плиту перекрытия: Нагрузка на плиту перекрытия – расчетная, допустимая, максимальная

Содержание

Расчет нагрузки на перекрытие калькулятор. Расчет плиты перекрытия по формулам

Кроме собственного веса, который прямо зависит от высоты плиты монолитного типа, изделие должно выдерживать еще некоторую расчетную нагрузку.

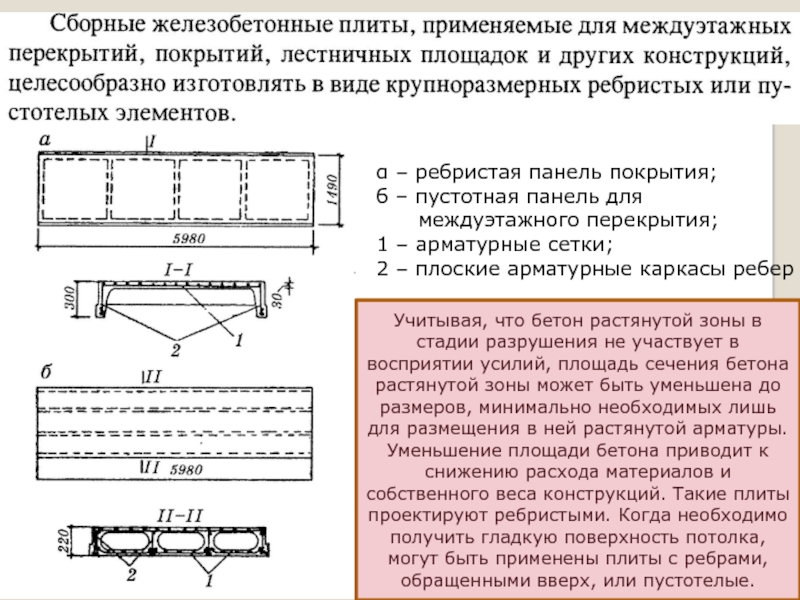

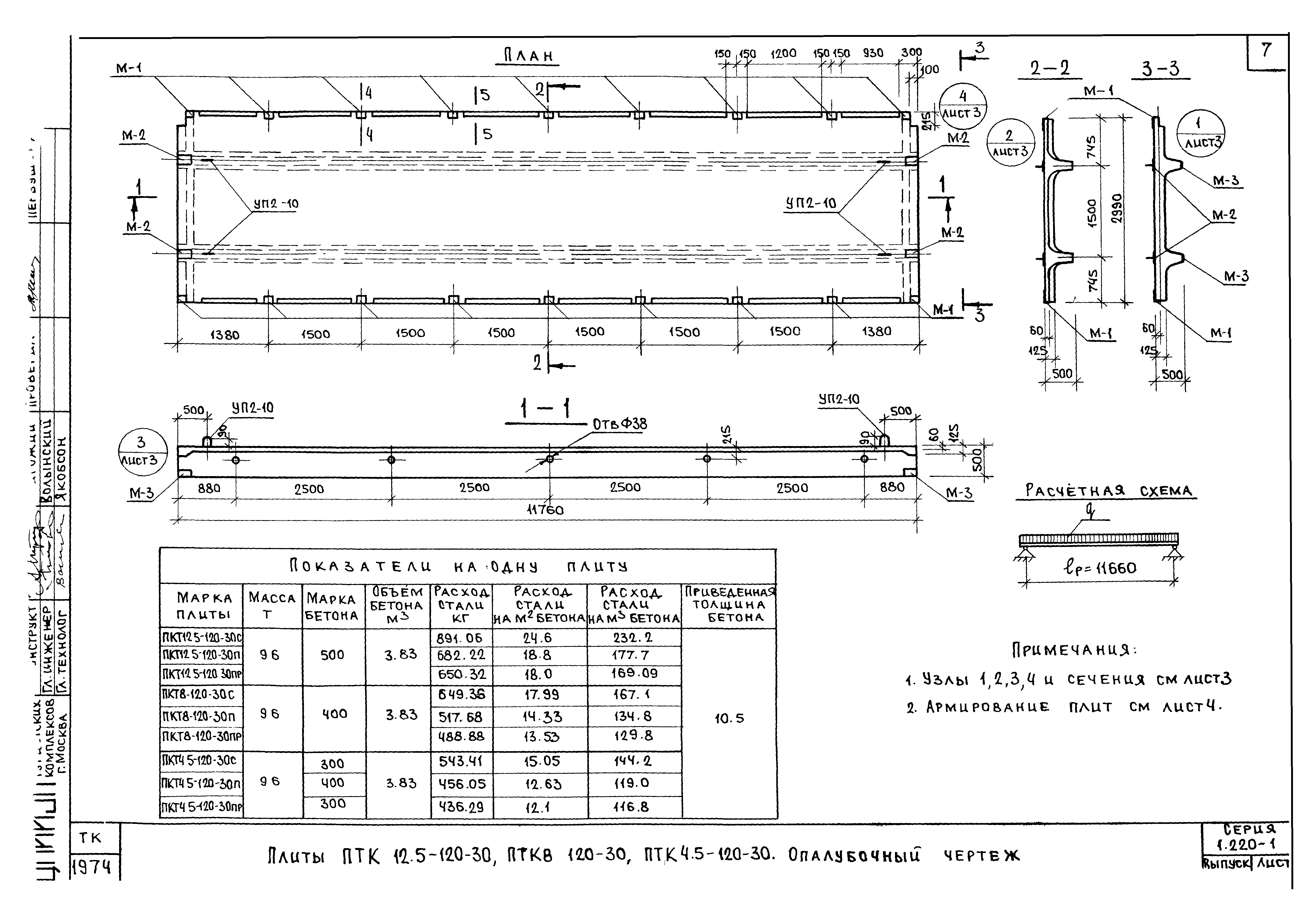

Сборное плитное перекрытие

В мало­этажном домостроении применяют готовые плиты перекрытий в основном трёх типов: ПК (с круглыми пустотами), ПБ (многопустотные безопалубочного формования) и ПНО (плиты настила облегчённые). Плиты ПК и ПБ выпускают толщиной 220 мм, при этом вторые отличаются более точной геометрией и лучшим качеством поверхности (их подвергают черновой шлифовке). Плиты ПНО, толщиной 160 мм, считаются оптимальными для частного строительства, так как меньше нагружают стены и фундамент, упрощают утепление кромочной зоны перекрытия и при этом по прочности (несущей способности) лишь незначительно уступают плитам типов ПК и ПБ. Заводы предлагают изделия десятков типоразмеров, хотя наиболее распространены плиты шириной 100, 120, 150 см, длина которых варьируется от 2,4 до 9 м с шагом 10 см (но это не значит, что пролёт величиной 9 м можно перекрыть без дополнительных опор).

Ширина опорной площадки для плит в стенах из кирпича должна составлять не менее 100 мм. При монтаже плиты укладывают на слой раствора. Если на пустотах отсутствуют заводские заглушки, следует заделать отверстия по торцам плит.

Как залить плиту перекрытия. Как правильно сделать монолитное перекрытие: типовое устройство и пример монтажа | Дома на века Монолитное перекрытие: устройство и технология монтажа монолитной плиты Армирование плиты перекрытия: пошаговая инструкция | Строительный портал

В домах из лёгких блоков (пенобетонных, полистиролбетонных, арболитовых, пористых керамических) для восприятия нагрузки от сборного плитного перекрытия заливают монолитный ж/б пояс шириной 200 мм и высотой 100–150 мм.

Конструкционные особенности пустотных плит

Как просто догадаться, внутри железобетонные плиты перекрытия (ПК) являются пустотными, в силу чего и маркируются при продаже как многопустотные. Но отверстия внутри таких плит, вопреки заблуждению, может иметь не только овальную, но и круглую, квадратную и иную форму.

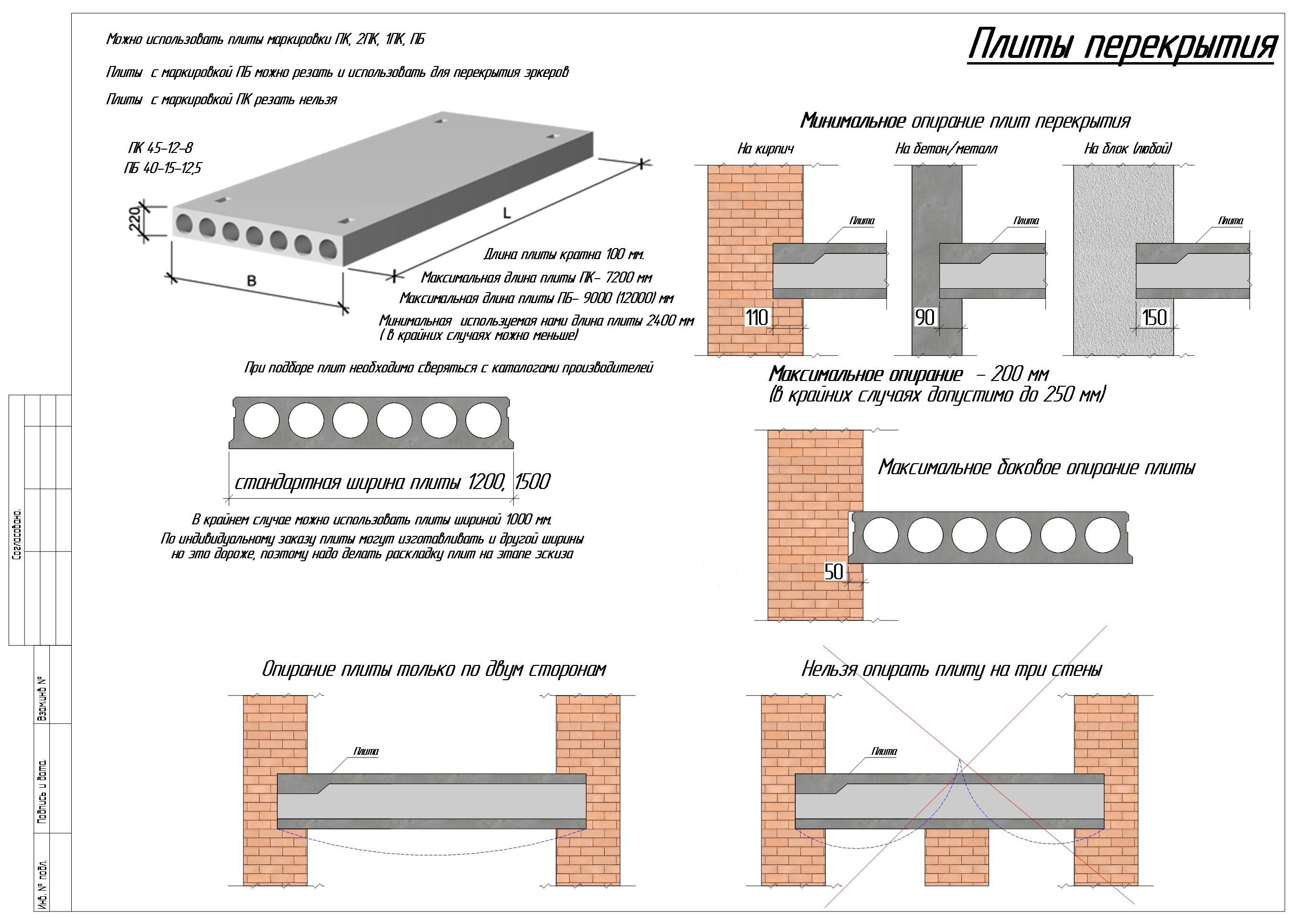

Схема опирания пустотной плиты перекрытия

Впрочем, в большинстве случаев плиты перекрытия (ПК) имеют именно цилиндрические пустотные окружности внутри.

Интересно, что плиты перекрытия (ПК) могут быть и безармированными, и армированными. Железобетонные плиты перекрытия (ПК) будут являться именно армированными.

Такие плиты перекрытия (ПК) хоть и имеют значительно больший вес, что в конечном итоге повышает и нагрузку на здание, и стоимость строительства, однако, имеют большой запас прочности. Монтаж плит перекрытие, именно сам способ монтажа, зависит от того, на какое опирание будут ставиться плиты, ведь опирание — тоже важный критерий.

Например, если опирание плиты недостаточно устойчиво, то это может привести к неприятным последствиям, чего, естественно, необходимо избегать.

Схема укладки пустотной плиты на втором этаже

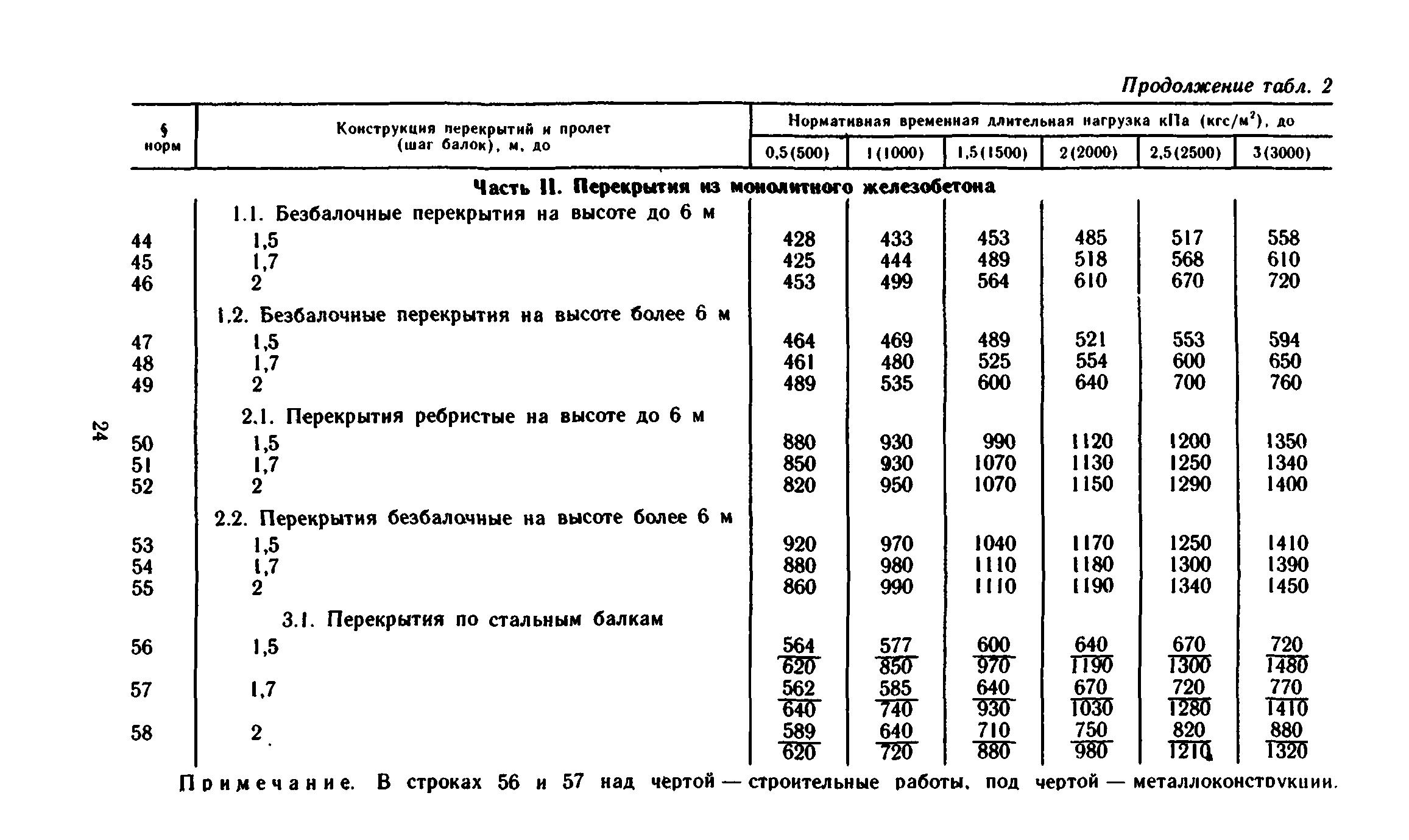

Расчёт монолитной плиты перекрытия

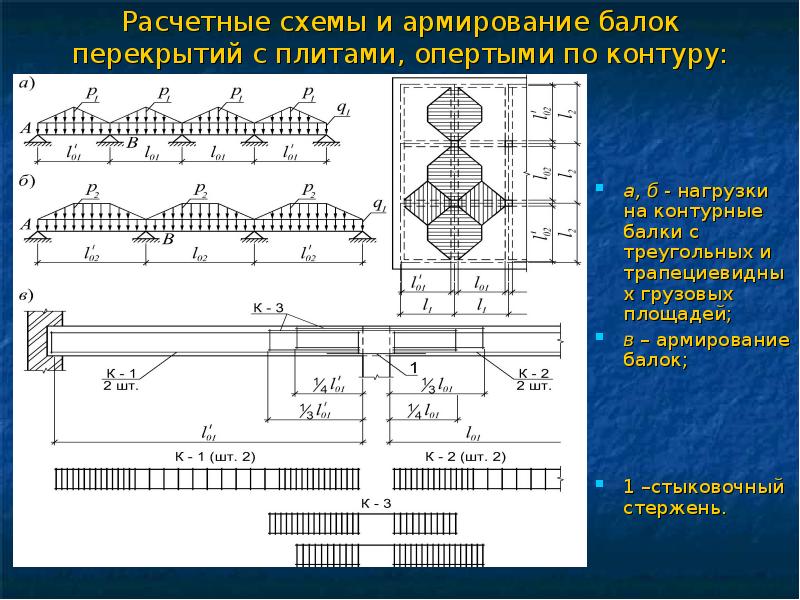

Расчёт монолитного перекрытия с плитами опёртыми по контуру

1. Исходные данные

– Назначение здания – жилой дом.

– Район строительства – город Туапсе.

– Конструктивная схема здания – жёсткий железобетонный каркас в монолитном варианте.

– Размер здания в плане (в осях) 16Ч32м. С шагом несущих конструкций вдоль здания – l1=4м, поперёк – l2=6м.

– Временная нагрузка на перекрытие по таблице 3(1) – 1500 Н/м 2.

– Бетон тяжёлый класса B20.

– Рабочая арматура плиты класса B500.

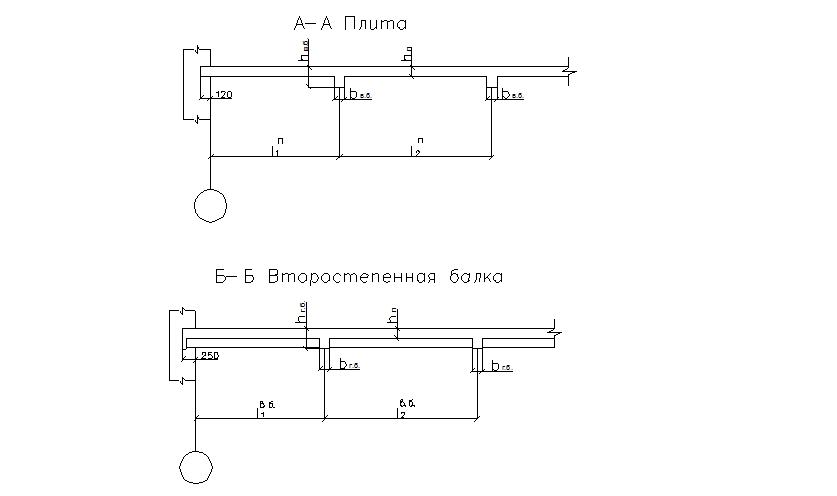

2. Конструктивная схема перекрытия

Монолитное перекрытие здания представляет собой конструкцию, состоящую из отдельных плит жестко соединенных с диафрагмой жесткости.

Толщина плит перекрытия при пролётах 4-7м назначается 80-150мм и не менее h ?l1= =8.9 см.

Конструктивно принимаем толщину плитыh=14см.

3. Расчётные характеристики принятых материалов

1) Бетон тяжёлый класса B20.

По таблице 5.2(2) расчётная призменная прочность Rb=11.5 мПа.

Расчётное сопротивление осевому растяжению Rbt=0.9 мПа.

По пункту (2) коэффициент условий работы при длительно действующей нагрузке b1=0.9.

Расчётное сопротивление бетона с учётом b1=0.9.

Rb= 11.5 Ч 0.9= мПа = кН/см 2.

Rbt= 0.9 Ч 0.9= мПа = кН/смІ.

По таблице 5.4(2) модуль упругости бетона:

Eb=27.5 Ч 103мПа=27.5 Ч 102кН/смІ.

2) Рабочая арматура класса B500.

По таблице 5.8(2) расчётное сопротивление арматуры растяжению:

Rs=415 мПа=41.5 кН/смІ.

По таблице (2) модуль упругости арматуры

Eb= 2.0 Ч 105 мПа= 2.0 Ч 104кН/смІ.

4. Сбор нагрузок на 1мІ

№ п/п

Наименование нагрузок

Подсчёт

Нормативная Н/мІ

f

Расчётная Н/мІ

1. Постоянная:

– Ламинат t=5мм, с=900 кг/мі

-Звукоизоляционная прокладка “Изоком” t=3мм, с=45 кг/мі

– Выравнивающая цементно-песчанная стяжка t=20мм, с=1800 кг/мі

– Экструдированный пенополистирол t=40мм, с=30 кг/мі

– Выравнивающая песчанно-цементная затирка t=10мм, с=1800 кг/мі

– Ж/Б монолитное перекрытие t=140мм, с=2500 кг/мі

– Перегородки с=75 кг/мІ

Ч450

Ч18000

Ч300

Ч18000

Ч25000

45

1

360

12

180

3500

750

1. 2

1.2

1.3

1.2

1.3

1.3

1.1

54

2

468

14

234

4550

225

Итого:

gn=

4848

g=

5547

2. Временные

-Полезная нагрузка по табл. 3 (1)

1500

1.3

1950

Итого:

Vn=

1500

V=

1950

Всего:

Pn=

6348

P=

7497

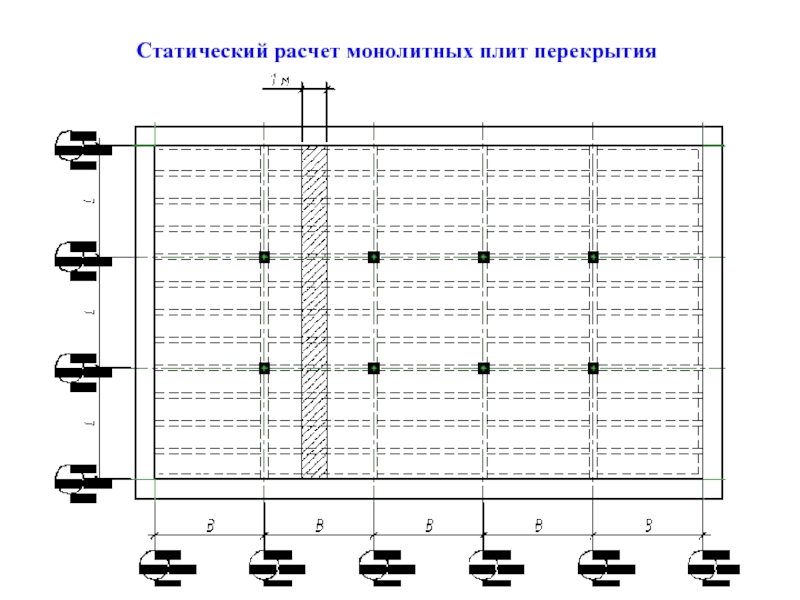

5. Статический расчёт

Расчётная схема монолитного перекрытия представляет собой многопролётные неразрезные плиты, опёртые по контуру, так как отношение == 1,52; загруженные равномерно распределенной по всей площади, которые можно распределить на отдельные плиты и расчёт вести по таблицам как жестко заделанную четырём сторонам.

Для пролётных моментов: Для опорных моментов:

M1 =вc9ЧP M1 = бc9ЧP

M2 =бd9 ЧP M2 =вd9ЧP

Определяем значение коэффициентов:

бc9= вc9 =

бd9 = вd9 =

Нагрузка на отдельную плиту:

P = pЧl1Чl2 = 7497Ч 4 Ч 6 = 179928 = 180кН.

Изгибающие моменты на полосе шириной 1м.

M1 = бc9ЧP = Ч180 =

M2=бd9 ЧP = Ч180 =1.6 кН Ч м.

M1 = вc9ЧP = Ч 180 =8.3 кН Ч м.

M2 = вd9ЧP = Ч 180 = 3.7 кН Ч м.

6. Расчёт арматуры плиты

Расчёт производим как прямоугольного сечения с размерами:

bЧh=100Ч14см.

Рабочая высота сечения:

h0 = h – a = 14 -2.5 =

Принимаем a=

7. Армирование плиты

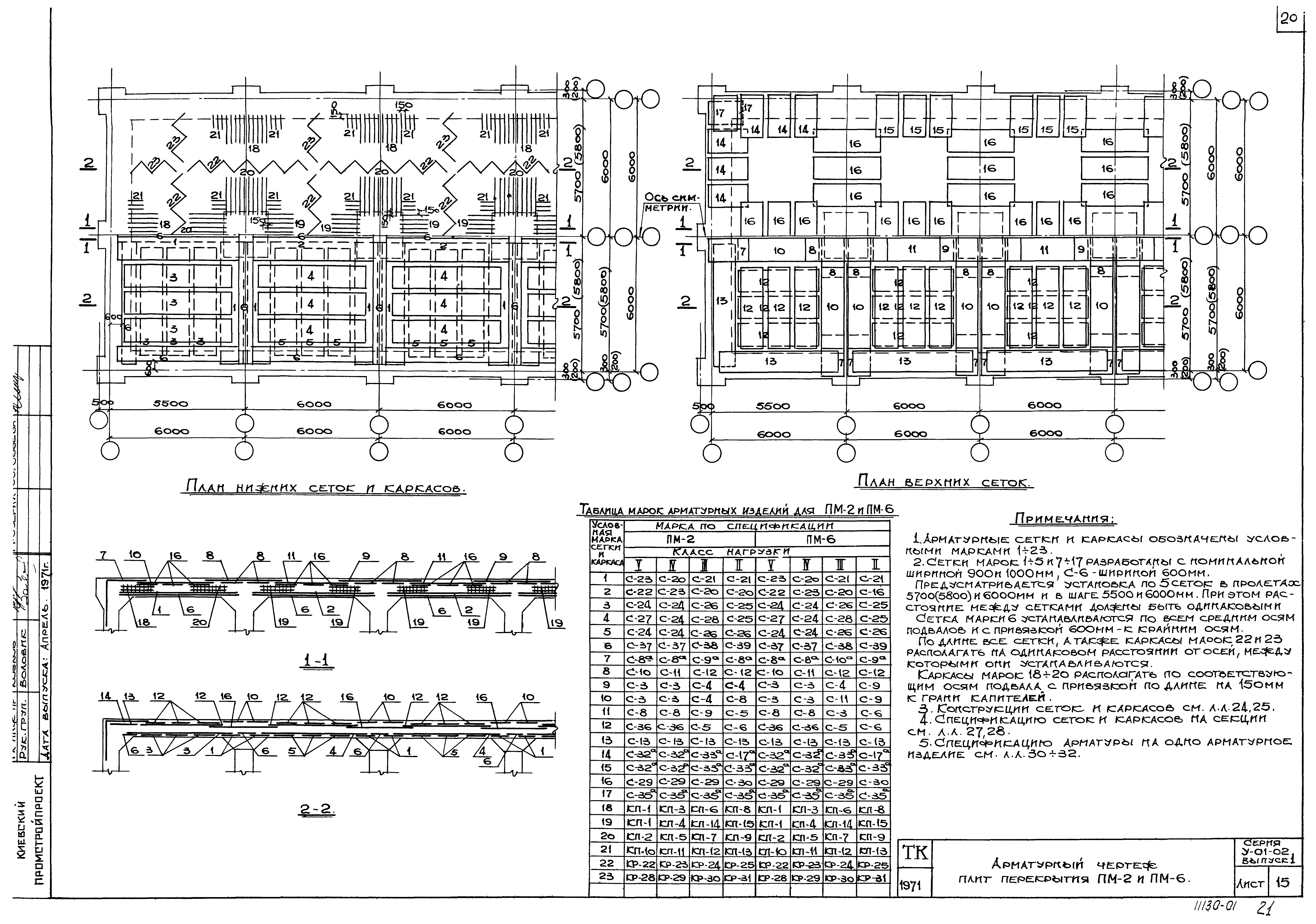

Монолитную плиту перекрытия армируют рулонными сетками. Сетки С1, С2, С3, С4, С5, С6, С7 расположены в нижней зоне плиты, сетки С8, С9, С10, С11, С12, С13 в верхней зоне.

Арматура нижней сетки по пролётным моментам:

M1 = Ч м.

M2 = Ч м.

As1 = = = І

По сортаменту принимаем 7Ш4B500, As = І, шаг 150 мм.

As2 = = = 2

По сортаменту принимаем 7Ш3B500, As = 2, шаг 150 мм.

Конструирование сеток

С1Ч 2220 Ч 11980 Ч

С2Ч1790Ч6200Ч

С3Ч 3320 Ч 12000 Ч

С4Ч1700Ч3320Ч

С5Ч2200Ч3320Ч

С6Ч3240Ч3320Ч

С7Ч 3320 Ч4200 Ч

Арматура верхней сетки по опорным моментам:

M1 = Ч м.

M2 = 3.7 кН Ч м.

As1 = = = 2

По сортаменту принимаем 10Ш5B500, As = 2, шаг 100 мм.

As2 = = = 2

По сортаменту принимаем 7Ш4B500, As = 2, шаг 150 мм.

Конструирование сеток

С8Ч 3350 Ч 8260Ч

С9Ч 2250 Ч 12250 Ч

С10Ч 3350 Ч10000Ч

С11Ч 3350 Ч 10000 Ч

С12Ч 1740 Ч 8000 Ч

С13 Ч 2240 Ч 8000 Ч

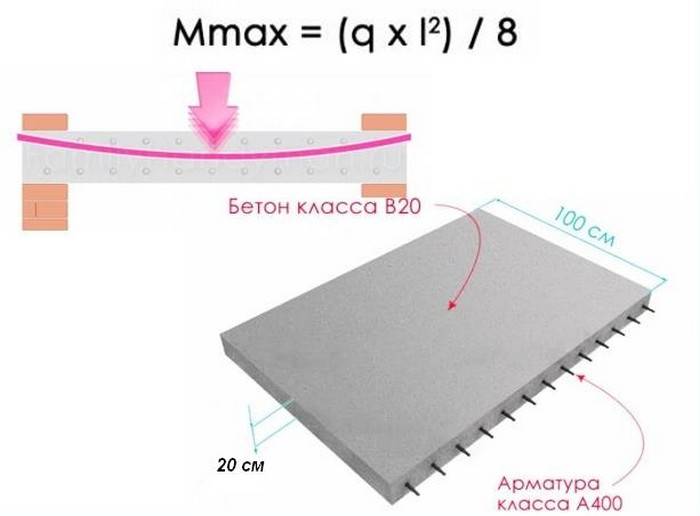

Самостоятельный расчет плиты перекрытия: считаем нагрузку и побираем параметры будущей плиты

Даже для классических конструкционных материалов, таких, как сталь, алюминиевые сплавы и т. Для описания случайных величин используются различные вероятностные характеристики, которые определяются в результате статистического анализа опытных данных, получаемых в процессе массовых испытаний.

Простейшими из них являются математическое ожидание и коэффициент вариации, иначе называемый коэффициентом изменчивости. Последний представляет собой отношение среднеквадратичного разброса к математическому ожиданию случайной величины. Так в нормах проектирования железобетонных конструкций коэффициент изменчивости тяжелого бетона учитывается коэффициентом надежности по бетону.

В связи с этим никакая расчетная схема идеальной для железобетона не будет, впрочем, не будем отвлекаться, а вернемся к расчетным предпосылкам для данной схемы. Таким образом формула 6.

Этап 2. Определение размеров плиты, класса арматуры и бетона

А теперь, если Вы еще не утонули в этом море формул, посмотрим какая от этих расчетных предпосылок и формул польза:. Все остальные параметры и нагрузки для нашей плиты мы определили ранее. Сначала определим с помощью формулы 6. Данное значение меньше предельного для данного класса арматуры согласно таблице 1 0. Тогда согласно формуле 6. Таким образом для армирования 1 погонного метра нашей плиты перекрытия можно использовать 5 стержней диаметром 14 мм с шагом мм.

Площадь сечения арматуры при этом составит 7. Подбор арматуры удобно производить по таблице Также для армирования плиты можно использовать 7 стержней диаметром 12 мм с шагом мм или 10 стержней диаметром 10 мм с шагом мм. Таким образом для армирования 1 погонного метра нашей плиты перекрытия нужно использовать все равно 5 стержней диаметром 14 мм с шагом мм или продолжать подбор сечения.

Впрочем, можно сильно не напрягаться, так как данная плита, рассматриваемая как шарнирно опертая балка, скорее всего не пройдет расчет по прогибу и потому лучше сразу приступать к расчетам по предельным деформациям второй группы, пример определения прогиба приводится отдельно.

Чем отличаются плиты ПК и ПБ?

Главная разница между этими изделиями — метод изготовления.

Этапы изготовления плит ПК:

  • арматура укладывается в стальную опалубку;
  • металлическая форма заливается бетоном;
  • методом вибрации выполняется удаление воздушных пузырьков;
  • плиту перемещают в сушильную камеру на 6-7 часов;
  • готовые изделия извлекают из камеры и складируют.

При изготовлении плит ПБ опалубка не используется, отсюда и название метода — безопалубочный. Производство состоит из следующих этапов:

  1. вдоль всей прогреваемой площадки натягиваются тонкие канаты;
  2. Формовочная машина проходит над площадкой и выливает полосу бетона;
  3. сверху полуфабрикат покрывается пленкой;
  4. изделие просушивается;
  5. высушенная заготовка разрезается по размерам заказчика.

Уникальный метод производства ПБ позволяет выполнять резку изделия под углом от 30 до 90⁰, при этом их устойчивость к нагрузкам не снижается.

Согласно ГОСТ от размера плит ПК зависит технология их производства. Так, если длина изделия более 4,2 м, такие плиты нельзя обрезать, ведь на концах изделий расположены узлы арматуры, которые отвечают за несущую способность плиты.

Еще одна особенность — плиты ПБ не имеют строповочных петель, что затрудняет монтаж и повышает его стоимость. Пользоваться для зацепки пустотными отверстиями категорически запрещено, так как торец изделия может лопнуть, и плита сорвется с крюков. Монтаж плит выполняется безопасно только с использованием специальных траверс.

При выборе конструкции плит перекрытия обычно руководствуются конструктивными особенностями здания и финансированием строящегося объекта.

Калькулятор расчета монолитного плитного фундамента

Однако при их использовании необходимо производить расчет арматуры, а также подбирать нужную марку бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и  размеров. К первым можно отнести обозначения монолитных участков, наименование сборных плит перекрытия, выпуски арматуры и другое. Наносимые размеры существенно не отличаются от размеров на плане дома. Они показывают расстояние между осями, габаритные размеры и расстояние по контурам.

Расчет монолитного перекрытия пример

Ручной расчёт требуемого армирования несколько громоздок. Особенно это касается определения прогиба с учетом раскрытия трещин. Нормы допускают образование в растянутой зоне бетона трещины с жестко регламентируемой шириной раскрытия. На глаз они совершенно не заметны, речь о долях миллиметра. Проще смоделировать несколько типичных ситуаций в программном комплексе, выполняющем расчёты строго в соответствии с действующими строительными нормами.  Как же произвести расчет устройства монолитных перекрытий?

В расчёте приняты следующие нагрузки:

  1. Собственный вес железобетона с расчётным значением 2750кг/м3 (при нормативном весе 2500кг/м3).
  2. Вес конструкции пола 150 кг/м2.
  3. Полезная нагрузка 300 кг/м2.
  4. Вес перегородок (усредненный) 150 кг/м2.

Общий вид расчетной схемы.

Схема деформации плит под нагрузкой.

Эпюра моментов Му.

Эпюра моментов Мх.

Подбор верхнего армирования по Х.

Подбор верхнего армирования по У.

Подбор нижнего армирования по Х.

Подбор нижнего армирования по У.

Пролеты принимались равными 4,5 и 6 м. Продольное армирование задано:

  • арматурой класса А-III,
  • класс бетона В25,
  • защитный слой 20мм

 Так как площадь опирания плиты на стены не моделировалась, результаты подбора арматуры в крайних пластинах допускается проигнорировать. Это стандартный нюанс программ, использующих метод конечных элементов для расчёта.

Обратите внимание на строгое соответствие всплесков значений моментов со всплесками требуемого армирования.

Усредненные показатели толщины фундаментной плиты

Строительная документация предлагает усредненные показатели толщины фундаментной плиты:

  • Небольшие постройки, бытовые или летние домики, веранды, могут иметь в своем основании плиты с одним рядом сетчатого армирования высотой 100-150 мм.
  • Каркасные или газобетонные жилые дома могут иметь в своем основании плиты 200-250 с объемным армированием в два ряда.
  • При строительстве дома из бруса, бревен, кирпича, бетона с массивными перекрытиями рекомендовано использование плит в 250-300 мм с объемным армированием в два ряда.

Толщина должна быть дополнительно увеличена при проведении строительства на плавучих или болотистых грунтах. А также может увеличиваться диаметр используемых прутов арматуры.

Для легких строений их диаметр начинается от 10 мм и при строительстве массивных домов на неустойчивых почвах этот показатель может составлять до 16 мм. Возможно использование стержней разного диаметра. Это дополнительно повышает надежность и долговечность выполняемого строительства. При выборе использования стержней разного диаметра, вниз кладутся те, что имеют больший показатель.

Шаг арматуры выбирается в зависимости от того, какова будет толщина плиты фундамента будущего дома, для вертикального армирования от 8 мм. Размер ячейки сетки может быть от 10 см.

Формулы и коэффициенты

Схема монтажа перекрытия.

Так, для расчета плиты перекрытия монолитного типа используется помещение, которое имеет длину, равную 8 м, и ширину, равную 5 м. Следовательно, расчетные пролеты окажутся равны l2 = 8 м и l1 = 5 м. При этом λ = 8/5 = 1.6, уровень соотношения моментов равен m2/m1 = , а вот m2 = По причине, что общий момент равняется M = m1 + m2, то M = m1 + или m1 = M/, общий момент следует определять по короткой стороне, что обусловлено разумностью решения: Ма = ql12/8 = 775 х 52 / 8 = кгс.м. Дальнейший расчет приведен на ИЗОБРАЖЕНИИ 8.

Так, для армирования одного погонного метра плиты перекрытия следует применить 5 стержней арматуры, диаметр арматуры в этом случае будет равен 10 мм, при этом длина может варьироваться до 5.4 м, а начальный предел может быть равен 5.2 м. Показатель площади сечения продольной арматуры для одного погонного метра равняется см2. Поперечное армирование допускает использование 4 стержней. Диаметр арматуры плиты при этом равен 8 мм, максимальная длина равна 8.4 м, при начальном значении в 8.2 м. Сечение поперечной арматуры имеет площадь, равную см2, что необходимо для одного погонного метра.

Стоит помнить, что приведенный расчет плиты перекрытия можно считать упрощенным вариантом. При желании, уменьшив сечение используемой арматуры и изменив класс бетона либо и вовсе высоту плиты, можно уменьшить нагрузку, рассмотрев разные варианты загрузки плиты. Вычисления позволят понять, даст ли это какой-то эффект.

Схема строительства дома.

Так, для простоты расчета плиты перекрытия в примере не было учтено влияние площадок, выступающих в качестве опор, а вот если на данные участки сверху станут опираться стены, приближая таким образом плиту к защемлению, тогда при более значительной массе стен данная нагрузка должна быть учтена, это применимо в случае, когда ширина данных опорных участков окажется больше 1/2 ширины стены. В случае когда показатель ширины опорных участков окажется меньше или будет равен 1/2 ширине стены, тогда будет необходим дополнительный расчет стены на прочность. Но даже в этом случае вероятность, что на опорные участки не станет передаваться нагрузка от массы стены, окажется велика.

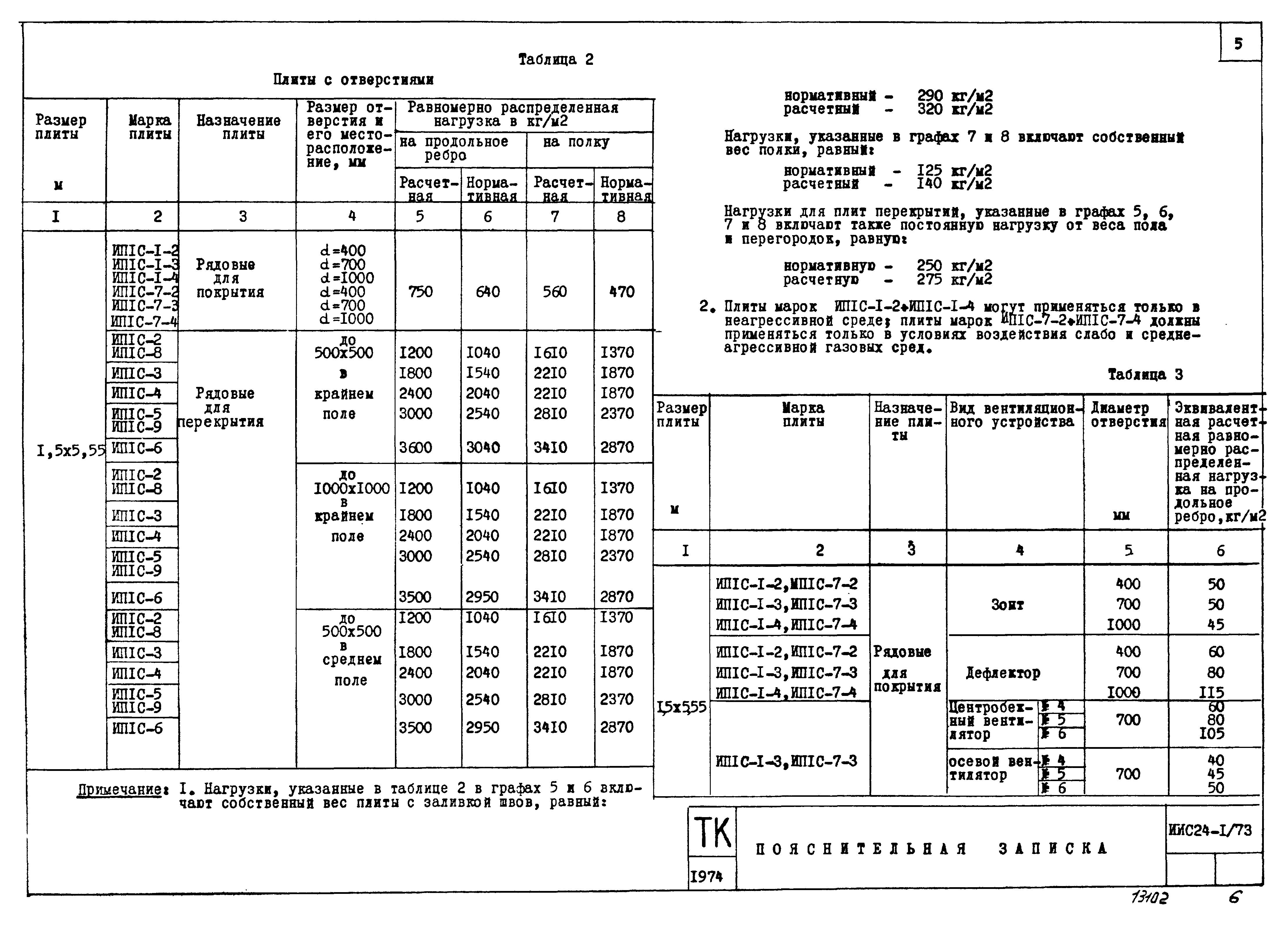

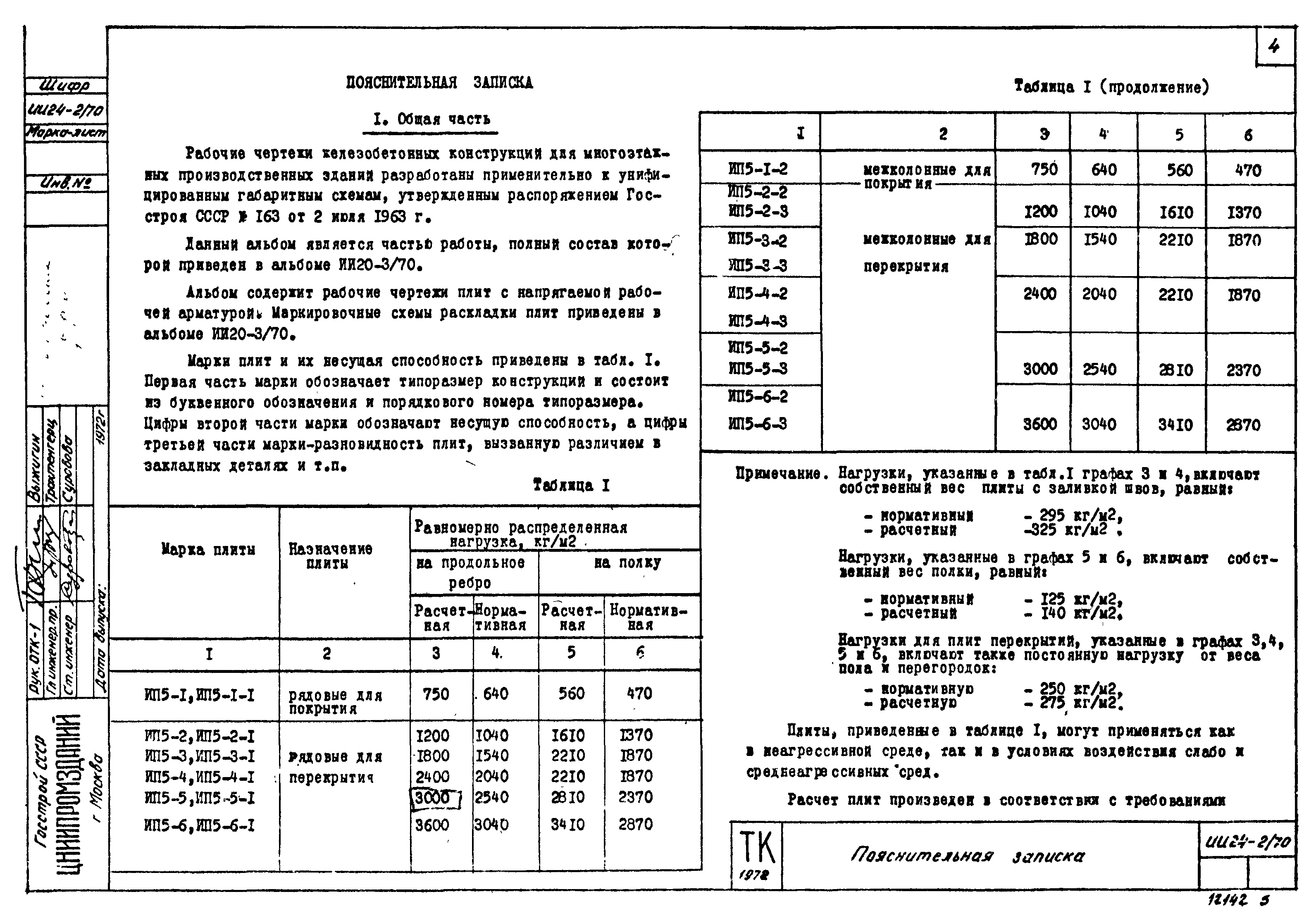

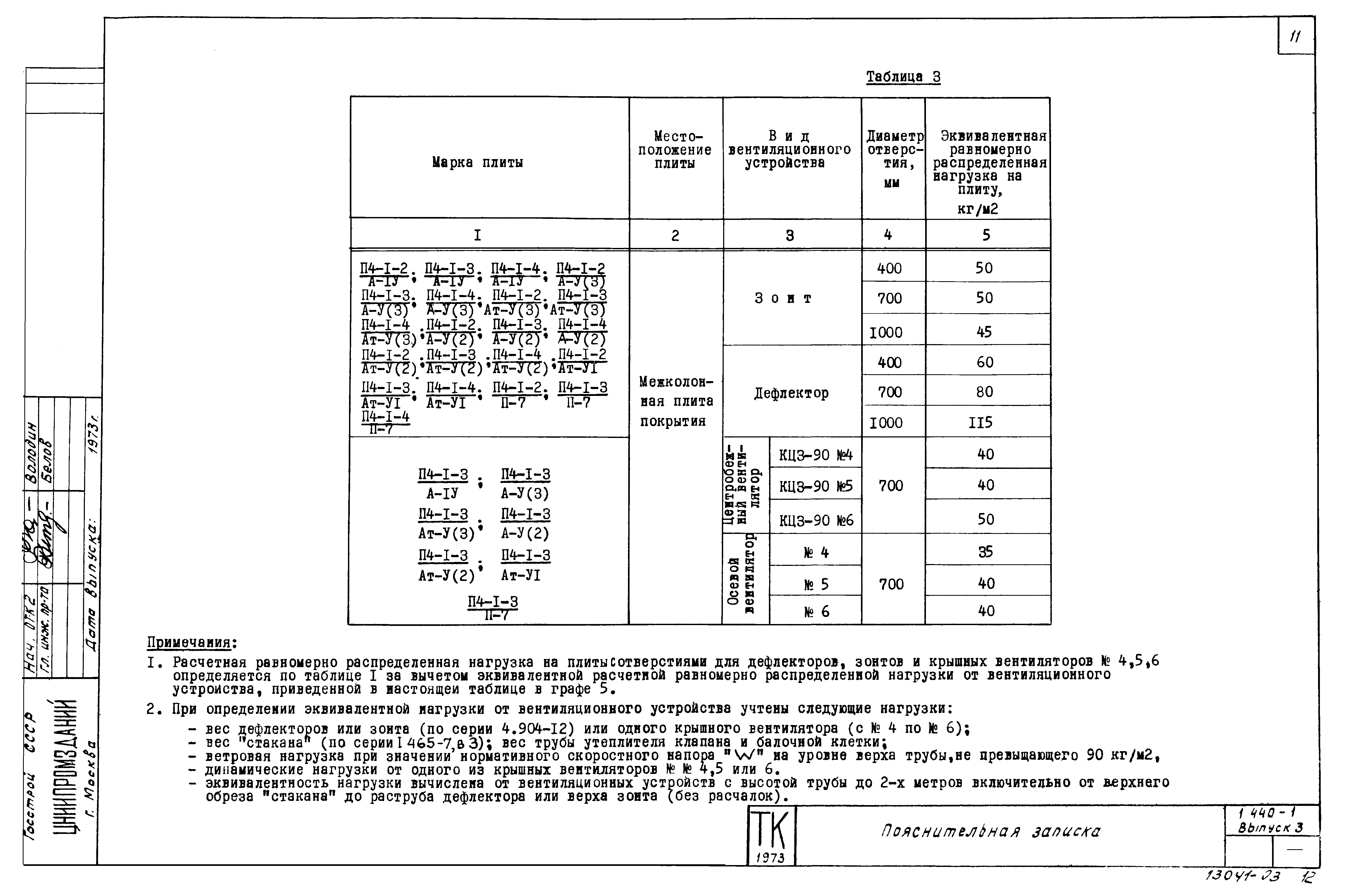

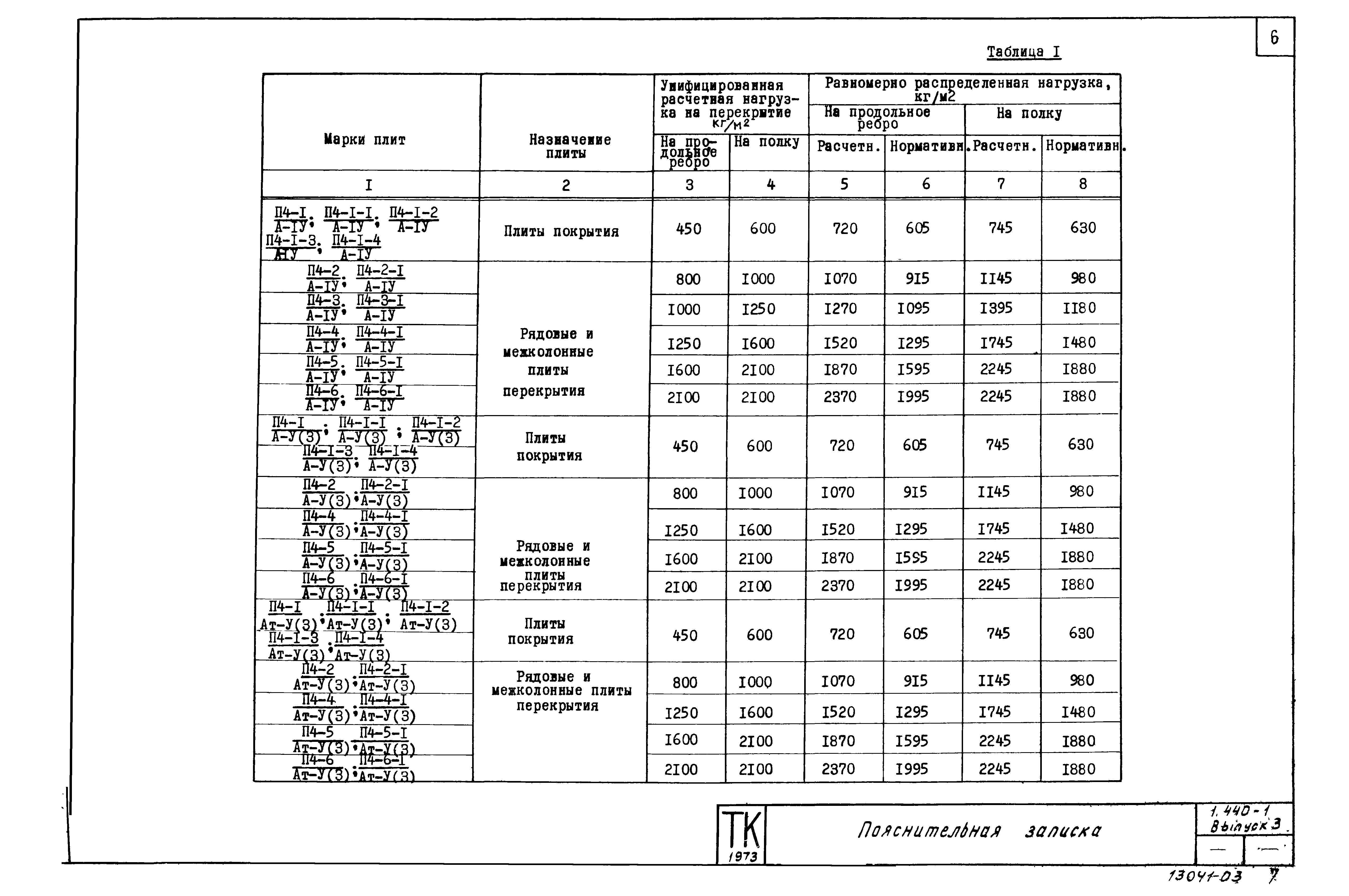

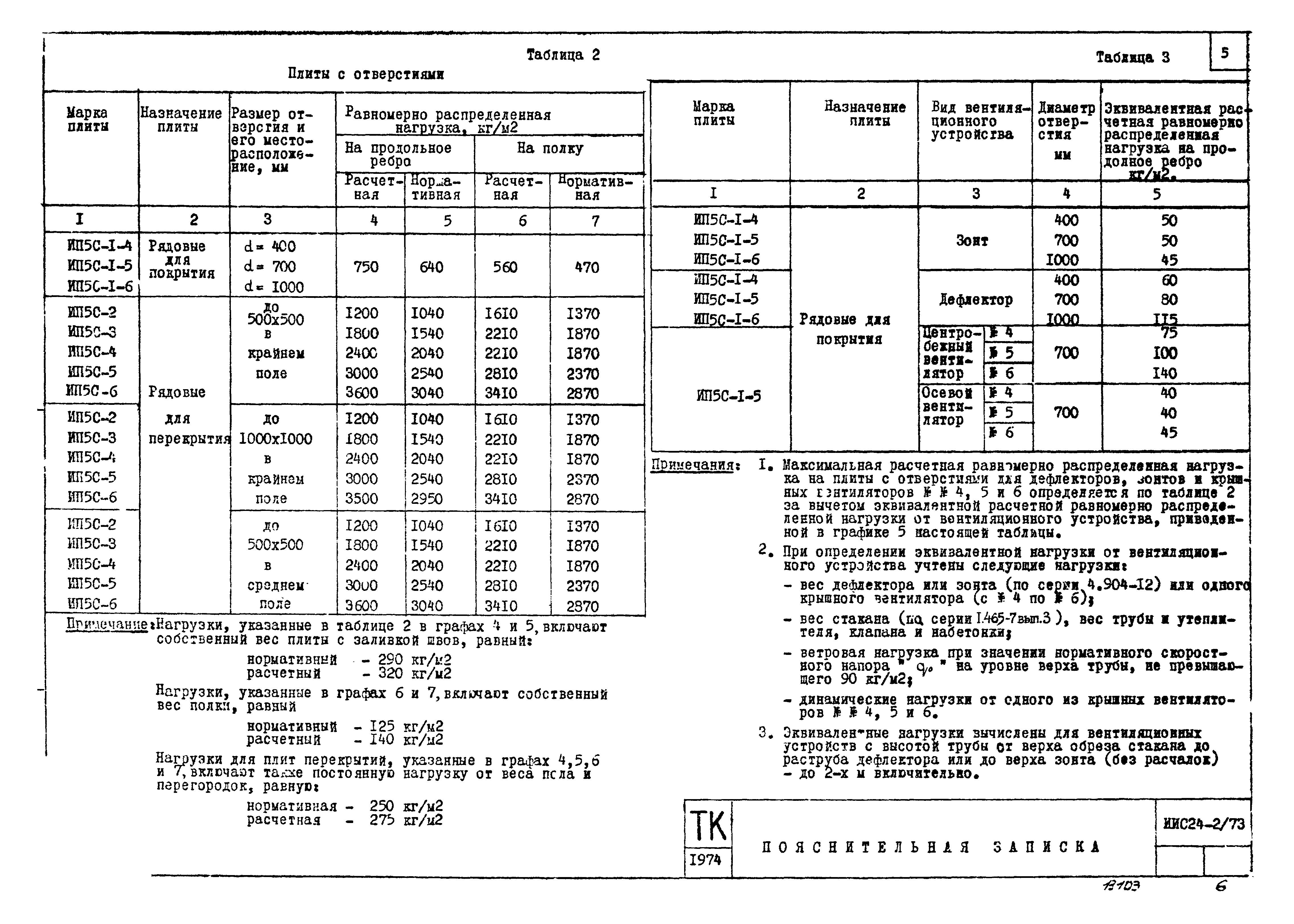

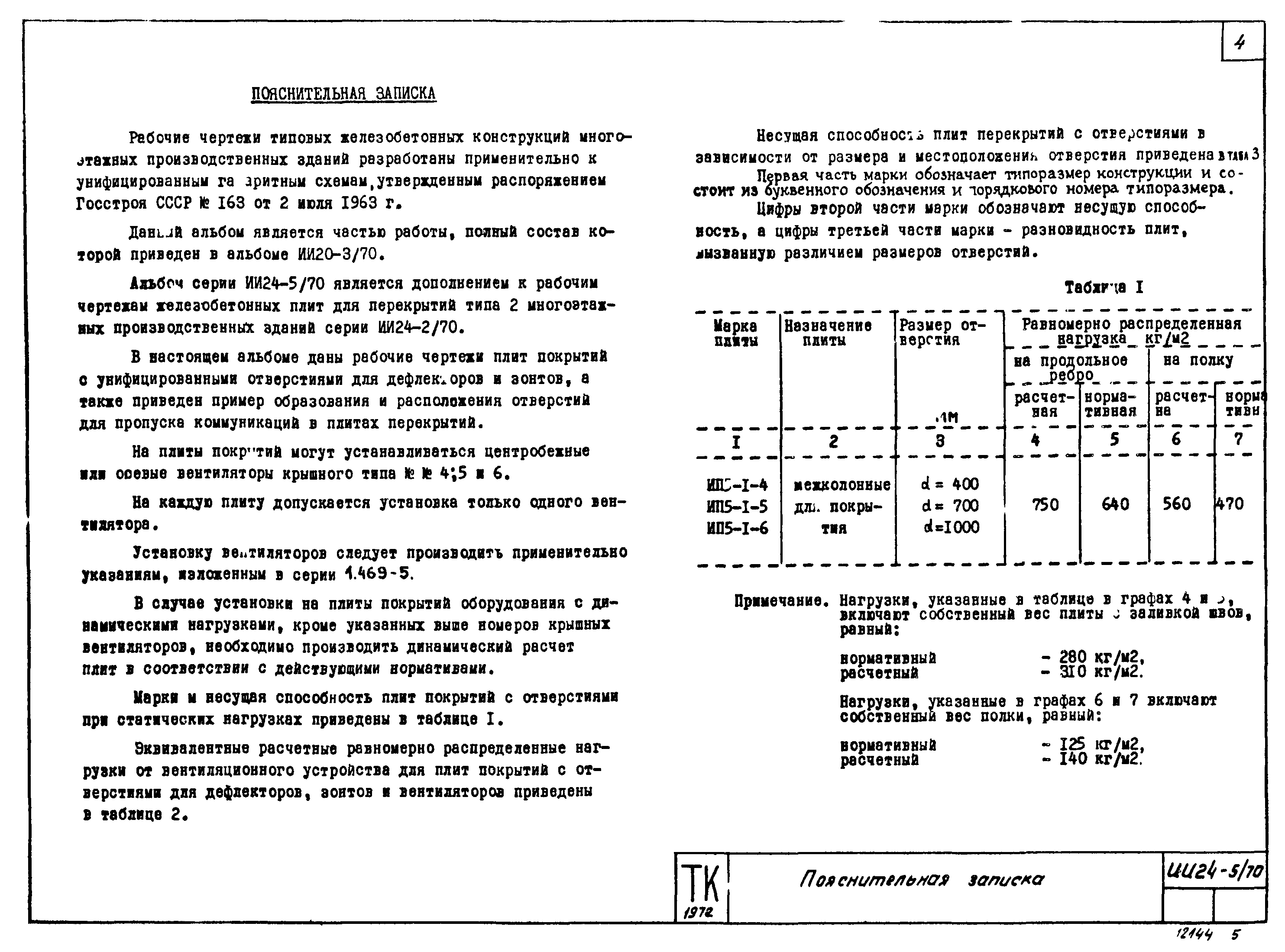

Маркировка железобетонных изделий

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Сначала о нагрузках. По таблице 3.3 СНиП * временная нагрузка на перекрытие считается равной 150 кг/м². То есть на каждом квадратном метре перекрытия можно будет разместить 150 кг дополнительного веса сверх постоянных нагрузок. К постоянным нагрузкам относят вес самого перекрытия с напольными конструкциями и вес межкомнатных перегородок. Мебель, санитарно-техническое оборудование и вес людей относят к временным нагрузкам.

Какую величину нагрузки выбрать для устройства деревянного перекрытия? Проще всего провести аналогию с чем-то хорошо знакомым. Например, в наших квартирах используются железобетонные перекрытия с несущей способностью от 400 до 800 кг/м². В последнее время применяются в основном плиты перекрытия с несущей способностью 800 кг/м². Стоит ли принимать к расчету деревянного перекрытия такую нагрузку? Наверное, нет. Как показывает практика, нагрузка на перекрытие чаще всего, не превышает 350–400 кг/м². Однако это не исключает того, что вы, проектируя перекрытие под свои конкретные нужды, примите другую величину нагрузки. В любом случае, все возможные нагрузки лучше учесть заранее и спроектировать перекрытие с небольшим (не более 40%) запасом прочности, чем потом, при возникшей необходимости, заниматься его упрочнением.

Для подбора сечений балок перекрытия, нагрузку исчисляемую в килограммах на квадратный метр нужно перевести в нагрузку, на погонный метр длины балки. Мы легко можем представить себе, например, квадратный лист железа со сторонами длинной в 1 м. Если мы надавим на этот лист весом в 400 кг и подложим под его середину деревянную балку, то на один метр длинны этой балки будет давить сила 400 кг. Это очевидно. А если мы подложим под лист две балки и распределим их под серединами половин листа, то на метр длины балок будет давить вес по 200 кг. Это тоже очевидно. Положив под лист три балки и равномерно раздвинув их, получим нагрузку на каждую балку уже по 133 кг. Таким образом, изменяя количество балок расположенных под одним квадратным метром, мы можем изменять давящую на них нагрузку и тем самым уменьшать сечение балок. Либо наоборот, разместить под двумя (тремя, четырьмя и т.д.) квадратными метрами одну балку и увеличить ее сечение.

Балки перекрытия рассчитываются не только по несущей способности, но еще и на прогиб. Жить в доме, в котором над головой прогнулось перекрытие, будь оно хоть трижды прочным – неприятно. Нормативная величина прогиба балки не должна превышать 1/250 ее длины.

Несущая способность древесины известна, сечения и длины балок то же не составляют тайны – их тысячи раз просчитывали до нас. Поэтому для определения сечения балок при известном пролете (длине от опоры до опоры) можно применить график изображенный на рисунке 37. При использовании графика нужно задать нагрузку и ширину балки и по ним определить ее высоту, для данного пролета балки. Либо зная длину пролета балки и размеры ее сечения, определить какую нагрузку она может выдержать. Изменяя шаг установки балок добиться требуемой величине нагрузки.

Рис. 37. График для определения сечений деревянных балок

График предназначен для расчета однопролетных балок, т. е. балок лежащих на двух опорах. Также можно использовать калькулятор для расчета деревянных балок. Если будут применены двухпролетные балки (на трех опорах) или балки нестандартной длины, то можно попробовать

  • Расчет железобетонной монолитной плиты перекрытия
  • Первый этап: определение расчетной длины плиты
  • Определение геометрических параметров железобетонного монолитного перекрытия
  • Существующие виды нагрузок, сбор которых следует выполнить
  • Определения максимального изгибающего момента для нормального (поперечного) сечения балки
  • Некоторые нюансы
  • Подбор сечения арматуры
  • Количество стержней для армирования монолитной железобетонной плиты перекрытия
  • Сбор нагрузок – некоторый дополнительный расчет

Преимущества и слабые стороны плит с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

Перекрытия из бетона

Высота подставки 100 мм, при толщине плиты 200 мм. Устанавливаются подставки с шагом 800-800 мм в шахматном порядке.

На торцах плиты устанавливают «П» образные детали из арматуры диаметром 10 мм (класс А400С). Они служат для усиления краев перекрытия. Длинна верхней и нижней части 400 мм, высота 140 мм, как показано на рисунке (при толщине плиты 200мм).

Сетка из арматуры должна перекрывать кирпичную стену не менее чем на 15 сантиметров, а газобетонную – на 25 сантиметров. Расстояние от торцов стержней до вертикальной опалубки, должно составлять так же – 25 мм.

Для соблюдения нужного расстояния нижней сетки от опалубки, в зоне пересечения прутков, под нее вставляют фиксирующие элементы из пластмассы, с расстоянием между ними в 1 метр.

Какими ещё бывают плиты?

  • Однослойные сплошные — известны увеличенной толщиной. Обозначаются как 1П, либо 2П, в зависимости от конкретных размеров. Перекрывают разные конструкции.
  • Многопустотные — внутри у них – крупные каналы, имеющие диаметр в 159, либо 140 миллиметров. Максимальная толщина монолитного перекрытия доходит до 220. Аббревиатура изделия будет выглядеть как ПБ, если оно изготовлено путём формования, без применения опалубки. Вес значения не имеет.

Только тяжёлые бетоны используются для разновидностей, у которых стоит цифра 2 в маркировке перед буквой.

  • Канальные — в эту группу входят модели из железобетона, имеющие обозначение БЖ, В, ПТП, ТП. Чаще всего используются там, где прокладываются коммуникационные линии. Что касается габаритов для расчёта, то они следующие. Высота – 5-16 сантиметров, ширина – в пределах 0,4-1,3 м. Длина составляет 0,6-3,2 м. Вес выбирается заказчиком. С диаметром поступают так же.
  • Реконструкционные, реставрационные — главная особенность – меньший вес. Это позволяет снизить нагрузку. При производстве используются лёгкие разновидности бетонов, при этом у каждого состава в конкретном случае имеется своя специфика. Ширина – стандартная, до 40 сантиметров. Длина – от 1,2 до 3,6 сантиметров. Толщина – в пределах 9-15 см.
  • Для перекрытия камер — такие изделия позволяют защищать шахты, каналы и тому подобные объекты. Теплопроводность у них соответствует стандартам.

Перекрытия: принцип и важность расчетов

Перед тем как использовать программу для расчета перекрытия, надо определиться с материалом конструкции. При частном строительстве используют три основных типа перекрытия:

Деревянное

Несущими балками при устройстве деревянного перекрытия выступают: брус (бревно), металлический профиль (швеллер, двутавр, уголок) или железобетонные элементы. Балки застилаются досками, образуя плиты перекрытия. Основываясь при вычислениях на строительных нормах, сечение несущей балки определяется путем суммирования её веса и нагрузки эксплуатационной. Примерная нагрузка межэтажного деревянного перекрытия 400кг/ м². Если не предполагается активная эксплуатация данной зоны, например, в случае создания и обустройства чердака или пространства под крышей, принимаемая во внимание нагрузка может быть уменьшена.

Схема устройства плит перекрытия из дерева

В длину каждой балки из дерева закладывается минимум 24 см, необходимых для её крепления. Важный элемент расчета деревянных конструкций – прогиб балки. Правильные вычисления помогут выбрать оптимальное сечение элемента при заданной длине. Это предотвратит изменение геометрии помещения, и повысит безопасность перекрытия.

Количество необходимых балок рассчитывается, исходя из монтажного шага. Укладку производят, перекрывая узкий пролет, с интервалом от двух с половиной до четырех метров. В свою очередь, шаг зависит от ширины расположения каркасных стоек.

Железобетонные монолитные

В качестве несущих при устройстве монолитных ж/б конструкций перекрытий в доме используются металлические профили или ж/б балки. Плиты перекрытия формируются из монолитных железобетонных деталей. Это позволяет выдерживать большие нагрузки, перевязывать широкие прогоны.

Расчет монолитного перекрытия в специальной программе

При вычислении нагрузки на двутавровую балку её вес без учета стяжки рассчитывается исходя из значения 350 кг/ м², а учитывая стяжку – 500 кг/ м². Монтажный шаг при укладке принято делать равным 1 метру.

При создании ж/б перекрытия работает правило: длина проема должна быть в 20 раз больше высоты балки. Это допустимый минимум. Высота и ширина ж/б элемента так относится друг к другу, как 7 к 5. При расчете перекрытия также необходимо учитывать вероятный изгиб, геометрию плит, выбор армирования и характеристики бетона. В видео показан процесс расчета монолитного перекрытия.

Железобетонные сборные

Элементы для изготовления подобных перекрытий имеют стандартные размеры и специальных расчетов не требуют. Необходимо определиться с их количеством и нагрузкой на общее основание строения.

Предварительный подсчет поможет значительно сэкономить при закупке строительных материалов. Кроме финансовых выгод вычисления нагрузок дадут гарантию безопасности строения.

Если прочность перекрытия не учитывать, постройка может обвалиться и привести не только к дополнительным затратам, но и к ещё более плачевным последствиям. Правильный предварительный расчет – основа безопасности строения.

Как рассчитать нагрузку на плиты перекрытия


При строительстве различных зданий и сооружений крайне важно учесть допустимую величину механических воздействий. Нагрузка на плиту перекрытия влияет на способность сохранять жесткость и уровень безопасности всему объему сооружений. Точный расчет гарантирует отсутствие поломок. При незначительных погрешностях в короткий срок формируются трещины и расколы. Не надо быть специалистами, чтобы оценить последствия.

Виды нагрузок

Несущие элементы, ориентированные горизонтально, подвергаются давлению строительных и отделочных материалов. К этому напору добавляются внешние воздействия — снеговые, ветровые факторы. Расчет допустимой нагрузки на плиту перекрытия подразумевает сбор любых действительных факторов. Их подразделяют на стабильные и проявляющиеся временами. Первый тип обнаруживает себя от начала и до конца использования. Сюда относят упомянутые ранее строительные и отделочные элементы, инженерную инфраструктуру. Периодически действуют снег и ветер, мебель, человеческие передвижения внутри зданий.

Особенность пустотных плит перекрытия и маркировка

Нельзя игнорировать вопрос, какую пустотные плиты перекрытия железобетонные выдерживают нагрузку в строительных конструкциях. На их изготовление отпускают крепкий бетон, высокосортную арматуру. Используемые упрочнители предварительно напрягают. Легкость блоков понижает суммарное воздействие на фундамент, на нижележащие стены. Облегчение не сказывается отрицательно на прочности, надежности, и допустимые для жб плиты перекрытия нагрузки не сильно уступают несущим характеристикам полновесных блоков. Зато улучшается тепловая защита и звукоизоляция. Изготавливать конструкции безопалубочным методом возможно путем вибротрамбовки. Альтернативой считаюти заливку неподвижной стальной опалубки. Следующим шагом будет вибрационное уплотнение и тепловая манипуляция.

Цилиндрические полости повышают эксплуатационные параметры. При идентичной массе конструкция будет прочнее, меньше сквозь нее утекает тепло. Дальнейшая прокладка технологических коммуникаций, инфраструктуры облегчается. Звуки извне теряют интенсивность, проходя сквозь полости, отражаясь и рассеиваясь. То, какую нагрузку выдерживает плита перекрытия, отражается в маркировке изделия. К наносимым обозначениям применим особый стандарт. Руководствуясь им, потребители и проектные бюро избегают ошибок. Торцы блоков помечают техническими сведениями, датой производства, массогабаритными показателям. Там же ставят штамп технического контроля.

Произведя расчет нагрузки на плиту перекрытия, его выражают в виде 3-х групп цифр, иллюстрирующих габариты и опорные свойства; они идут за серией. Показатели округляют до целых значений в сторону увеличения. Замыкающая цифровая группа показывает, насколько равномерно распределено давление, выраженное в кПа.

Как рассчитать нагрузку

Независимо от доверия инженерам и поставщикам, автономная проверка их актуальна.

Зная, как рассчитать нагрузку на плиту перекрытия, заказчики уберегают себя от неожиданностей. За основу стоит взять конструкцию ПБ 65-12-8, весящую 2500 кг. Вычислить площадь не составляет труда, она равна 7,8 «квадратам». Деление показывает, что на 1 квадратный метр придется 321 кг. Отняв полученную цифру от наибольшей установленной величины (0,8 тонны), получают 479 кг. После вычитания нагрузки от базовых элементов и отделочного наполнения (принимаемой для жилья на уровне 300 кг), остается 179 килограммов. Последняя цифра и окажется искомым запасом прочности. На него надо ориентироваться при определении оправданной нагрузки и заполнении жилища. В интернете представлены десятки нагрузочных калькуляторов. Но они работают лишь когда интересующиеся полностью понимают задачу. Придется анализировать особенности видов перекрытия, массу конструктивных блоков, оценивать тяжесть мебели и личных вещей.

Точечная нагрузка: точный расчет

В СНиП прописано, что наивысшая статическое воздействие, прилагаемое локально, должно на 30% превышать расчетную несущую силу. Для плит на 800 килограммов, этот показатель соответственно составит 1,04 тонны. Если в некой точке присутствует изменяющаяся нагрузка, повышающий коэффициент увеличивают до 50 %; продолжая описанный пример, получают уже норматив 1,2 тонны.

Нагрузки при ремонтах старых квартир

Расчеты при починке изношенного жилья усложняются. Оценка степени физического износа затруднена неоднозначностью его течения, проявляемых параметров. Десяткам тысяч людей при этом важно знать, можно ли в долго используемом жилище ставить тяжелую мебель, технику.

Способ пересчета нагрузок на квадратный метр

Пусть взята конструкция ПБ 45-12-8. Ее площадь достигает 5,4 «квадратов». Наибольшая загрузка — 4320 кг. Отняв массу блока — получают 2610 кг. После отнятия стяжки пола и перегородок (условно 250 кг) — можно рассчитать нагрузку от конструкций на перекрытие — 1350 кг. Запас прочности (2610 — 1350) = 1,26 тонны. Фактическая загрузка определяется делением полученного запаса на площадь, в этом случае — 234 килограмма, что куда меньше норматива.

При покупке пустотных панелей надо оценивать их качество, наружный облик и проверять сертификаты. Плиты этого рода сокращают нагрузку по периметру. С ними постройки окажутся прочны и надежны. Качественные ЖБИ изделия вы можете приобрести у нас!

Сбор нагрузок онлайн калькулятор по сбору нагрузок на колонну/балку/плиту перекрытия

Сбор нагрузок на: плиту перекрытиябалкуколонну

Характеристика плиты

Длина плиты: мм

Ширина плиты: мм

Характеристика перегородок

Длина перегородки на плите: мм

Толщина перегородки: мм

Высота перегородки: мм

Материал перегородки: ЖелезобетонКирпич силикатныйКирпич глиняный полнотелыйКирпич глиняный пустотелыйГазосиликат Р=300 кг/м3Газосиликат Р=500 кг/м3Газосиликат Р=700 кг/м3Дерево

Характеристика слоев над плитой Временные нагрузки

Снеговой район: Не учитыватьI — 50 кг/м2II — 100 кг/м2III — 150 кг/м2IV — 200 кг/м2V — 250 кг/м2VI — 300 кг/м2VII — 350 кг/м2VIII — 400 кг/м2

Полезная нагрузка: Не учитыватьЖилые помещения, террасыСлужебные, бытовые помещения (гардеробные, душевые, умывальные, уборные)Кабинеты, лаборатории, технические этажиЧитальные залыОбеденные залы (в кафе, ресторанах, столовых)Залы собраний, спортзалы, зрительные залыТорговые и выставочные залыКнигохранилища, архивыСцены зрелищных предприятийТрибуны с закрепленными сиденьямиТрибуны для стоящих зрителейЧердачные помещенияПокрытия на участках с возможным скоплением людейПокрытия на участках для отдыхаПокрытия на прочих участкахБалконы/лоджии с учетом полосовой равномерной нагрузки на участке шириной 0,8 м вдоль ограждения балкона/лоджииБалконы/лоджии с учетом сплошной равномерной нагрузки на площадки балкона/лоджииУчастки обслуживания и ремонта оборудования в производственных помещенияхВестибюли, фойе, коридоры, лестницы примыкающие к жилым, служ.

, быт. помещениям, кабинетам, лабораториямВестибюли, фойе, коридоры, лестницы примыкающие к залам, книгохранилищам, архивам, сценам Вестибюли, фойе, коридоры, лестницы примыкающие к трибунамПерроны вокзаловПомещения для мелкого скотаПомещения для крупного скота

Характеристика балки

Длина балки L: мм

Шаг балок B: мм

Сечение балки: ПрямоугольноеДвутаврШвеллерПрофильная трубаУголок

Высота балки: мм

Ширина балки: мм

ГОСТ: СТО АСЧМ 20-93Двутавр по Р40-93Двутавр доп. серии по ГОСТ 26020-83Двутавр с уклоном полок по ГОСТ 8239-89Двутавр стальной горячекат. по ГОСТ 26020-83

Номер двутавра 10Б1 12Б1 12Б1 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 25Б1 25Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 50Б3 55Б1 55Б2 60Б1 60Б2 70Б0 70Б1 70Б2 ——- 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5 ——- 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 ——- 24М 30М 36М 45М КХБ-515 КХБ-526 40ЕС

Номер двутавра: 20Д1А20Д2А25Д2А25Д3А36У1А36У2А15К1А15К2А15К3А20К2А20К3А20К4А20К5А

Номер двутавра: 24ДБ127ДБ136ДБ135ДБ140ДБ145ДБ145ДБ230ДШ140ДШ150ДШ1

Номер двутавра: 1012141618202224273033364045505560

Номер двутавра: 10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 ——- 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 ——- 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5

ГОСТ: Швеллер с парал. полками (П) ГОСТ 8240-89Швеллер с уклоном полок (У) ГОСТ 8240-89Швеллер гнутый равнополочный ГОСТ 8278-83

Номер швеллера: 5П 6.5П 8П 10П 12П 14П 16П 16aП 18П 18aП 20П 22П 24П 27П 30П 33П 36П 40П

Номер швеллера: 5 6.5 8 10 12 14 16 16a 18 18a 20 22 24 27 30 33 36 40

Номер швеллера: 25x26x2 25x30x2 28x27x2.5 30x25x3 30x30x2 32x25x3 32x32x2 38x95x2.5 40x20x2 40x20x3 40x30x2 40x30x2.5 40x40x2 40x40x2.5 40x40x3 42x42x4 43x45x2 45x25x3 45x31x2 48x70x5 50x30x2 50x30x2.5 50x32x2.5 50x40x2 50x40x2.5 50x40x3 50x40x4 50x47x6 50x50x2.5 50x50x3 50x50x4 60x26x2.5 60x30x2.5 60x30x3 60x32x2.5 60x32x3 60x32x4 60x40x2 60x40x3 60x50x3 60x60x3 60x60x4 60x80x3 60x90x5 63x21x2.2 65x75x4 68x27x1 70x30x2 70x40x3 70x50x3 70x50x4 70x60x4 78x46x6 80x25x4 80x32x4 80x35x4 80x40x2. 5 80x40x3 80x50x4 80x60x3 80x60x4 80x60x6 80x80x3 80x80x4 80x85x4 80x100x6 900x50x3.5 90x54x5 90x100x2.5 100x40x2.5 100x40x3 100x50x3 100x50x4 100x50x5 100x50x6 100x60x3 100x60x4 100x80x3 100x80x4 100x80x5 100x100x3 100x100x6 100x160x4 104x20x2 106x50x4 108x70x6 110x26x2.5 110x50x4 110x50x5 110x100x4 120x25x4 120x50x3 120x50x4 120x50x6 120x60x5 120x60x6 120x70x5 120x80x4 120x80x5 140x40x2.5 140x40x3 140x60x3 140x60x5 140x60x6 140x70x5 140x80x4 140x80x5 145x65x3 148x25x4 160x40x2 160x40x3 160x40x5 160x50x2.5 160x50x4 160x50x5 160x50x6 160x60x2.5 160x60x3 160x60x4 160x60x5 160x60x6 160x70x4 160x80x2.5 160x80x3 160x80x4 160x80x5 160x80x6 160x100x3 160x100x6 160x120x5 160x120x6 160x160x6 170x60x4 170x70x5 170x70x6 180x40x3 180x40x4 180x50x4 180x70x6 180x80x4 180x80x5 180x80x6 180x100x5 180x100x6 180x130x8 185x100x3 200x50x3 200x50x4 200x80x4 200x80x5 200x80x6 200x100x3 200x100x6 200x180x6 205x38x2. 5 206x75x6 210x57x4 250x35x3 250x60x3 250x60x4 250x60x5 250x60x6 250x125x6 270x100x7 280x60x3.9 280x140x5 300x80x6 300x100x8 310x100x6 380x65x6 400x95x8 410x65x6

ГОСТ: Профиль прямоугольный ГОСТ 30245-2003Профиль квадратный ГОСТ 30245-2003

Номер проф. трубы: 15х10х1 15х10х1.5 20х10х1 20х10х1.5 20х15х1 20х15х1.5 25х10х1 25х10х1.5 25х15х1 25х15х1.5 30х10х1 30х10х1.5 30х15х1 30х15х1.5 30х15х2 40х20х2 40х20х2.5 40х20х3 40х25х2 40х25х2.5 40х25х3 40х30х2 50х25х2 50х25х2.5 50х25х3 50х25х3.5 50х25х4 50х30х2 50х30х2.5 50х30х3 50х30х3.5 50х30х4 50х30х5 50х40х2 50х40х2.5 50х40х3 50х40х3.5 50х40х4 50х40х4.5 50х40х5 60х30х2 60х30х2.5 60х30х3 60х30х3.5 60х30х4 60х30х4.5 60х30х5 60х30х5.5 60х30х6 60х40х2 60х40х2.5 60х40х3 60х40х3.5 60х40х4 60х40х4.5 60х40х5 60х40х5.5 60х40х6 70х50х2 70х50х2.5 70х50х3 70х50х3.5 70х50х4 70х50х4.5 70х50х5 70х50х5. 5 70х50х6 80х40х2 80х40х2.5 80х40х3 80х40х3.5 80х40х4 80х40х4.5 80х40х5 80х40х5.5 80х40х6 80х60х2 80х60х2.5 80х60х3 80х60х3.5 80х60х4 80х60х4.5 80х60х5 80х60х5.5 80х60х6 80х60х6.5 80х60х7 80х70х3 80х70х3.5 80х70х4 80х70х4.5 80х70х5 80х70х5.5 80х70х6 80х70х6.5 80х70х7 90х50х3 90х50х3.5 90х50х4 90х50х4.5 90х50х5 90х50х5.5 90х50х6 90х50х6.5 90х50х7 90х60х3 90х60х3.5 90х60х4 90х60х4.5 90х60х5 90х60х5.5 90х60х6 90х60х7 100х40х3 100х40х3.5 100х40х4 100х40х4.5 100х40х5 100х40х5.5 100х40х6 100х40х6.5 100х40х7 100х50х3 100х50х3.5 100х50х4 100х50х4.5 100х50х5 100х50х5.5 100х50х6 100х50х6.5 100х50х7 100х60х3 100х60х3.5 100х60х4 100х60х4.5 100х60х5 100х60х5.5 100х60х6 100х60х6.5 100х60х7 120х40х3 120х40х3.5 120х40х4 120х40х4.5 120х40х5 120х40х5.5 120х40х6 120х40х6.5 120х40х7 120х60х3 120х60х3.5 120х60х4 120х60х4.5 120х60х5 120х60х5.5 120х60х6 120х60х6.5 120х60х7 120х80х3 120х80х3.5 120х80х4 120х80х4.5 120х80х5 120х80х5. 5 120х80х6 120х80х6.5 120х80х7 140х60х3 140х60х3.5 140х60х4 140х60х4.5 140х60х5 140х60х5.5 140х60х6 140х60х6.5 140х60х7 140х100х4 140х100х4.5 140х100х5 140х100х5.5 140х100х6 140х100х6.5 140х100х7 140х120х4 140х120х4.5 140х120х5 140х120х5.5 140х120х6 140х120х6.5 140х120х7 140х120х7.5 140х120х8 150х100х4 150х100х4.5 150х100х5 150х100х5.5 150х100х6 150х100х6.5 150х100х7 160х40х3 160х40х3.5 160х40х4 160х40х4.5 160х40х5 160х40х5.5 160х40х6 160х40х6.5 160х40х7 160х80х4 160х80х4.5 160х80х5 160х80х5.5 160х80х6 160х80х6.5 160х80х7 160х100х4 160х100х4.5 160х100х5 160х100х5.5 160х100х6 160х100х6.5 160х100х7 160х100х7.5 160х100х8 160х120х4 160х120х4.5 160х120х5 160х120х5.5 160х120х6 160х120х6.5 160х120х7 160х120х7.5 160х120х8 160х140х5 160х140х5.5 160х140х6 160х140х6.5 160х140х7 160х140х7.5 160х140х8 180х60х4 180х60х4.5 180х60х5 180х60х5.5 180х60х6 180х60х6.5 180х60х7 180х60х7.5 180х60х8 180х80х4 180х80х4.5 180х80х5 180х80х5. 5 180х80х6 180х80х6.5 180х80х7 180х80х7.5 180х80х8 180х100х4 180х100х4.5 180х100х5 180х100х5.5 180х100х6 180х100х6.5 180х100х7 180х100х7.5 180х100х8 180х140х4 180х140х4.5 180х140х5 180х140х5.5 180х140х6 180х140х6.5 180х140х7 180х140х7.5 180х140х8 200х40х4 200х40х4.5 200х40х5 200х40х5.5 200х40х6 200х40х6.5 200х40х7 200х80х4 200х80х4.5 200х80х5 200х80х5.5 200х80х6 200х80х6.5 200х80х7 200х80х7.5 200х80х8 200х100х4 200х100х4.5 200х100х5 200х100х5.5 200х100х6 200х100х6.5 200х100х7 200х100х7.5 200х100х8 200х120х4 200х120х4.5 200х120х5 200х120х5.5 200х120х6 200х120х6.5 200х120х7 200х120х7.5 200х120х8 200х160х5 200х160х5.5 200х160х6 200х160х6.5 200х160х7 200х160х7.5 200х160х8 200х160х8.5 200х160х9 200х160х9.5 200х160х10 220х100х4 220х100х4.5 220х100х5 220х100х5.5 220х100х6 220х100х6.5 220х100х7 220х100х7.5 220х100х8 220х140х5 220х140х5.5 220х140х6 220х140х6.5 220х140х7 220х140х7.5 220х140х8 240х120х5 240х120х5. 5 240х120х6 240х120х6.5 240х120х7 240х120х7.5 240х120х8 240х160х6 240х160х6.5 240х160х7 240х160х7.5 240х160х8 240х160х8.5 240х160х9 240х160х9.5 240х160х10 240х160х10.5 240х160х11 240х160х11.5 240х160х12 250х150х6 250х150х6.5 250х150х7 250х150х7.5 250х150х8 260х130х6 260х130х6.5 260х130х7 260х130х7.5 260х130х8 260х130х8.5 260х130х9 260х130х9.5 260х130х10 260х130х10.5 260х130х11 260х130х11.5 260х130х12 300х100х6 300х100х6.5 300х100х7 300х100х7.5 300х100х8 300х100х8.5 300х100х9 300х100х9.5 300х100х10 300х200х6 300х200х6.5 300х200х7 300х200х7.5 300х200х8 300х200х8.5 300х200х9 300х200х9.5 300х200х10 300х200х10.5 300х200х11 300х200х11.5 300х200х12 320х180х6 320х180х6.5 320х180х7 320х180х7.5 320х180х8 320х180х8.5 320х180х9 320х180х9.5 320х180х10 320х180х10.5 320х180х11 320х180х11.5 320х180х12 350х250х6 350х250х6.5 350х250х7 350х250х7.5 350х250х8 350х250х8.5 350х250х9 350х250х9.5 350х250х10 350х250х10.5 350х250х11 350х250х11. 5 350х250х12 350х300х6 350х300х6.5 350х300х7 350х300х7.5 350х300х8 350х300х8.5 350х300х9 350х300х9.5 350х300х10 350х300х10.5 350х300х11 350х300х11.5 350х300х12 380х220х6 380х220х6.5 380х220х7 380х220х7.5 380х220х8 400х200х10 400х200х10.5 400х200х11 400х200х11.5 400х200х12

Номер проф. трубы: 15х1 15х1.5 15х2 20х1 20х1.5 20х2 25х1.5 25х2 25х2.2 25х2.5 25х2.8 25х3 30х2 30х2.5 30х3 30х4 40х2 40х2.5 40х3 40х3.5 40х4 50х2 50х2.5 50х3 50х3.5 50х4 50х4.5 50х5 50х5.5 50х6 60х2 60х2.5 60х3 60х3.5 60х4 60х4.5 60х5 60х5.5 60х6 70х2 70х2.5 70х3 70х3.5 70х4 70х4.5 70х5 70х5.5 70х6 70х6.5 70х7 80х3 80х3.5 80х4 80х4.5 80х5 80х5.5 80х6 80х6.5 80х7 80х7.5 80х8 90х3 90х3.5 90х4 90х4.5 90х5 90х5.5 90х6 90х6.5 90х7 90х7.5 90х8 100х3 100х3.5 100х4 100х4.5 100х5 100х5.5 100х6 100х6.5 100х7 100х7.5 100х8 120х3 120х3.5 120х4 120х4.5 120х5 120х5.5 120х6 120х6.5 120х7 120х7. 5 120х8 140х4 140х4.5 140х5 140х5.5 140х6 140х6.5 140х7 140х7.5 140х8 150х4 150х4.5 150х5 150х5.5 150х6 150х6.5 150х7 150х7.5 150х8 160х4 160х4.5 160х5 160х5.5 160х6 160х6.5 160х7 160х7.5 160х8 180х5 180х5.5 180х6 180х6.5 180х7 180х7.5 180х8 180х8.5 180х9 180х9.5 180х10 200х5 200х6 200х6.5 200х7 200х7.5 200х8 200х8.5 200х9 200х9.5 200х10 200х10.5 200х11 200х11.5 200х12 250х6 250х6.5 250х7 250х7.5 250х8 250х8.5 250х9 250х9.5 250х10 250х10.5 250х11 250х11.5 250х12 300х6 300х6.5 300х7 300х7.5 300х8 300х8.5 300х9 300х9.5 300х10 300х10.5 300х11 300х11.5 300х12

ГОСТ: Уголок равнополочный по ГОСТ 8509-93Уголок неравнополочный по ГОСТ 8510-86*

Номер уголка: L20x3 L20x4 L25x3 L25x4 L25x5 L28x3 L30x3 L30x4 L30x5 L32x3 L32x4 L35x3 L35x4 L35x5 L40x3 L40x4 L40x5 L40x6 L45x3 L45x4 L45x5 L45x6 L50x3 L50x4 L50x5 L50x6 L50x7 L50x8 L56x4 L56x5 L60x4 L60x5 L60x6 L60x8 L60x0 L63x4 L63x5 L63x6 L65x6 L65x8 L70x4 L70x5 L70x6 L70x7 L70x8 L70x0 L75x5 L75x6 L75x7 L75x8 L75x9 L80x5 L80x6 L80x7 L80x8 L80x10 L80x12 L90x6 L90x7 L90x8 L90x9 L90x10 L90x12 L100x6. 5 L100x7 L100x8 L100x10 L100x12 L100x14 L100x15 L100x16 L110x7 L110x8 L120x8 L120x10 L120x12 L120x15 L125x8 L125x9 L125x10 L125x12 L125x14 L125x16 L140x9 L140x10 L140x12 L150x10 L150x12 L150x15 L150x18 L160x10 L160x11 L160x12 L160x14 L160x16 L160x18 L160x20 L180x11 L180x12 L180x15 L180x18 L180x20 L200x12 L200x13 L200x14 L200x16 L200x18 L200x20 L200x24 L200x25 L200x30 L220x14 L220x16 L250x16 L250x18 L250x20 L250x22 L250x25 L250x28 L250x30 L250x35

Номер уголка: L25x16x3 L30x20x3 L30x20x4 L32x20x3 L32x20x4 L40x25x3 L40x25x4 L40x25x5 L40x30x4 L40x30x5 L45x28x3 L45x28x4 L50x32x3 L50x32x4 L56x36x4 L56x36x5 L63x40x4 L63x40x5 L63x40x6 L63x40x8 L65x50x5 L65x50x6 L65x50x7 L65x50x8 L70x45x5 L75x60x5 L75x60x6 L75x60x7 L75x60x8 L80x50x5 L80x50x6 L80x60x6 L80x60x7 L80x60x8 L90x56x5 L90x56x6 L90x56x8 L100x63x6 L100x63x7 L100x63x8 L100x63x10 L100x65x7 L100x65x8 L100x65x10 L110x70x6 L110x70x8 L125x80x7 L125x80x8 L125x80x10 L125x80x12 L140x90x8 L140x90x10 L160x100x9 L160x100x10 L160x100x12 L160x100x14 L180x110x10 L180x110x12 L200x125x11 L200x125x12 L200x125x14 L200x125x16

Материал балки: ЖелезобетонДерево

Материал балки: Сталь

балка несёт массу перегородок

на балку опираются вспомог. балки

Вспомогательные балки

Сечение балки: ПрямоугольноеДвутаврШвеллерПрофильная трубаУголок

ГОСТ: СТО АСЧМ 20-93Двутавр по Р40-93Двутавр доп. серии по ГОСТ 26020-83Двутавр с уклоном полок по ГОСТ 8239-89Двутавр стальной горячекат. по ГОСТ 26020-83

Номер двутавра: 10Б1 12Б1 12Б1 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 25Б1 25Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 50Б3 55Б1 55Б2 60Б1 60Б2 70Б0 70Б1 70Б2 ——- 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5 ——- 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 ——- 24М 30М 36М 45М КХБ-515 КХБ-526 40ЕС

Номер двутавра: 20Д1А20Д2А25Д2А25Д3А36У1А36У2А15К1А15К2А15К3А20К2А20К3А20К4А20К5А

Номер двутавра: 24ДБ127ДБ136ДБ135ДБ140ДБ145ДБ145ДБ230ДШ140ДШ150ДШ1

Номер двутавра: 1012141618202224273033364045505560

Номер двутавра: 10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 ——- 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 ——- 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5

ГОСТ: Швеллер с парал. полками (П) ГОСТ 8240-89Швеллер с уклоном полок (У) ГОСТ 8240-89Швеллер гнутый равнополочный ГОСТ 8278-83

Номер швеллера: 5П 6.5П 8П 10П 12П 14П 16П 16aП 18П 18aП 20П 22П 24П 27П 30П 33П 36П 40П

Номер швеллера: 5 6.5 8 10 12 14 16 16a 18 18a 20 22 24 27 30 33 36 40

Номер швеллера: 25x26x2 25x30x2 28x27x2.5 30x25x3 30x30x2 32x25x3 32x32x2 38x95x2.5 40x20x2 40x20x3 40x30x2 40x30x2.5 40x40x2 40x40x2.5 40x40x3 42x42x4 43x45x2 45x25x3 45x31x2 48x70x5 50x30x2 50x30x2.5 50x32x2.5 50x40x2 50x40x2.5 50x40x3 50x40x4 50x47x6 50x50x2.5 50x50x3 50x50x4 60x26x2.5 60x30x2.5 60x30x3 60x32x2.5 60x32x3 60x32x4 60x40x2 60x40x3 60x50x3 60x60x3 60x60x4 60x80x3 60x90x5 63x21x2.2 65x75x4 68x27x1 70x30x2 70x40x3 70x50x3 70x50x4 70x60x4 78x46x6 80x25x4 80x32x4 80x35x4 80x40x2. 5 80x40x3 80x50x4 80x60x3 80x60x4 80x60x6 80x80x3 80x80x4 80x85x4 80x100x6 900x50x3.5 90x54x5 90x100x2.5 100x40x2.5 100x40x3 100x50x3 100x50x4 100x50x5 100x50x6 100x60x3 100x60x4 100x80x3 100x80x4 100x80x5 100x100x3 100x100x6 100x160x4 104x20x2 106x50x4 108x70x6 110x26x2.5 110x50x4 110x50x5 110x100x4 120x25x4 120x50x3 120x50x4 120x50x6 120x60x5 120x60x6 120x70x5 120x80x4 120x80x5 140x40x2.5 140x40x3 140x60x3 140x60x5 140x60x6 140x70x5 140x80x4 140x80x5 145x65x3 148x25x4 160x40x2 160x40x3 160x40x5 160x50x2.5 160x50x4 160x50x5 160x50x6 160x60x2.5 160x60x3 160x60x4 160x60x5 160x60x6 160x70x4 160x80x2.5 160x80x3 160x80x4 160x80x5 160x80x6 160x100x3 160x100x6 160x120x5 160x120x6 160x160x6 170x60x4 170x70x5 170x70x6 180x40x3 180x40x4 180x50x4 180x70x6 180x80x4 180x80x5 180x80x6 180x100x5 180x100x6 180x130x8 185x100x3 200x50x3 200x50x4 200x80x4 200x80x5 200x80x6 200x100x3 200x100x6 200x180x6 205x38x2. 5 206x75x6 210x57x4 250x35x3 250x60x3 250x60x4 250x60x5 250x60x6 250x125x6 270x100x7 280x60x3.9 280x140x5 300x80x6 300x100x8 310x100x6 380x65x6 400x95x8 410x65x6

ГОСТ: Профиль прямоугольный ГОСТ 30245-2003Профиль квадратный ГОСТ 30245-2003

Номер: 15х10х1 15х10х1.5 20х10х1 20х10х1.5 20х15х1 20х15х1.5 25х10х1 25х10х1.5 25х15х1 25х15х1.5 30х10х1 30х10х1.5 30х15х1 30х15х1.5 30х15х2 40х20х2 40х20х2.5 40х20х3 40х25х2 40х25х2.5 40х25х3 40х30х2 50х25х2 50х25х2.5 50х25х3 50х25х3.5 50х25х4 50х30х2 50х30х2.5 50х30х3 50х30х3.5 50х30х4 50х30х5 50х40х2 50х40х2.5 50х40х3 50х40х3.5 50х40х4 50х40х4.5 50х40х5 60х30х2 60х30х2.5 60х30х3 60х30х3.5 60х30х4 60х30х4.5 60х30х5 60х30х5.5 60х30х6 60х40х2 60х40х2.5 60х40х3 60х40х3.5 60х40х4 60х40х4.5 60х40х5 60х40х5.5 60х40х6 70х50х2 70х50х2.5 70х50х3 70х50х3.5 70х50х4 70х50х4.5 70х50х5 70х50х5.5 70х50х6 80х40х2 80х40х2. 5 80х40х3 80х40х3.5 80х40х4 80х40х4.5 80х40х5 80х40х5.5 80х40х6 80х60х2 80х60х2.5 80х60х3 80х60х3.5 80х60х4 80х60х4.5 80х60х5 80х60х5.5 80х60х6 80х60х6.5 80х60х7 80х70х3 80х70х3.5 80х70х4 80х70х4.5 80х70х5 80х70х5.5 80х70х6 80х70х6.5 80х70х7 90х50х3 90х50х3.5 90х50х4 90х50х4.5 90х50х5 90х50х5.5 90х50х6 90х50х6.5 90х50х7 90х60х3 90х60х3.5 90х60х4 90х60х4.5 90х60х5 90х60х5.5 90х60х6 90х60х7 100х40х3 100х40х3.5 100х40х4 100х40х4.5 100х40х5 100х40х5.5 100х40х6 100х40х6.5 100х40х7 100х50х3 100х50х3.5 100х50х4 100х50х4.5 100х50х5 100х50х5.5 100х50х6 100х50х6.5 100х50х7 100х60х3 100х60х3.5 100х60х4 100х60х4.5 100х60х5 100х60х5.5 100х60х6 100х60х6.5 100х60х7 120х40х3 120х40х3.5 120х40х4 120х40х4.5 120х40х5 120х40х5.5 120х40х6 120х40х6.5 120х40х7 120х60х3 120х60х3.5 120х60х4 120х60х4.5 120х60х5 120х60х5.5 120х60х6 120х60х6.5 120х60х7 120х80х3 120х80х3.5 120х80х4 120х80х4.5 120х80х5 120х80х5.5 120х80х6 120х80х6. 5 120х80х7 140х60х3 140х60х3.5 140х60х4 140х60х4.5 140х60х5 140х60х5.5 140х60х6 140х60х6.5 140х60х7 140х100х4 140х100х4.5 140х100х5 140х100х5.5 140х100х6 140х100х6.5 140х100х7 140х120х4 140х120х4.5 140х120х5 140х120х5.5 140х120х6 140х120х6.5 140х120х7 140х120х7.5 140х120х8 150х100х4 150х100х4.5 150х100х5 150х100х5.5 150х100х6 150х100х6.5 150х100х7 160х40х3 160х40х3.5 160х40х4 160х40х4.5 160х40х5 160х40х5.5 160х40х6 160х40х6.5 160х40х7 160х80х4 160х80х4.5 160х80х5 160х80х5.5 160х80х6 160х80х6.5 160х80х7 160х100х4 160х100х4.5 160х100х5 160х100х5.5 160х100х6 160х100х6.5 160х100х7 160х100х7.5 160х100х8 160х120х4 160х120х4.5 160х120х5 160х120х5.5 160х120х6 160х120х6.5 160х120х7 160х120х7.5 160х120х8 160х140х5 160х140х5.5 160х140х6 160х140х6.5 160х140х7 160х140х7.5 160х140х8 180х60х4 180х60х4.5 180х60х5 180х60х5.5 180х60х6 180х60х6.5 180х60х7 180х60х7.5 180х60х8 180х80х4 180х80х4.5 180х80х5 180х80х5.5 180х80х6 180х80х6. 5 180х80х7 180х80х7.5 180х80х8 180х100х4 180х100х4.5 180х100х5 180х100х5.5 180х100х6 180х100х6.5 180х100х7 180х100х7.5 180х100х8 180х140х4 180х140х4.5 180х140х5 180х140х5.5 180х140х6 180х140х6.5 180х140х7 180х140х7.5 180х140х8 200х40х4 200х40х4.5 200х40х5 200х40х5.5 200х40х6 200х40х6.5 200х40х7 200х80х4 200х80х4.5 200х80х5 200х80х5.5 200х80х6 200х80х6.5 200х80х7 200х80х7.5 200х80х8 200х100х4 200х100х4.5 200х100х5 200х100х5.5 200х100х6 200х100х6.5 200х100х7 200х100х7.5 200х100х8 200х120х4 200х120х4.5 200х120х5 200х120х5.5 200х120х6 200х120х6.5 200х120х7 200х120х7.5 200х120х8 200х160х5 200х160х5.5 200х160х6 200х160х6.5 200х160х7 200х160х7.5 200х160х8 200х160х8.5 200х160х9 200х160х9.5 200х160х10 220х100х4 220х100х4.5 220х100х5 220х100х5.5 220х100х6 220х100х6.5 220х100х7 220х100х7.5 220х100х8 220х140х5 220х140х5.5 220х140х6 220х140х6.5 220х140х7 220х140х7.5 220х140х8 240х120х5 240х120х5.5 240х120х6 240х120х6. 5 240х120х7 240х120х7.5 240х120х8 240х160х6 240х160х6.5 240х160х7 240х160х7.5 240х160х8 240х160х8.5 240х160х9 240х160х9.5 240х160х10 240х160х10.5 240х160х11 240х160х11.5 240х160х12 250х150х6 250х150х6.5 250х150х7 250х150х7.5 250х150х8 260х130х6 260х130х6.5 260х130х7 260х130х7.5 260х130х8 260х130х8.5 260х130х9 260х130х9.5 260х130х10 260х130х10.5 260х130х11 260х130х11.5 260х130х12 300х100х6 300х100х6.5 300х100х7 300х100х7.5 300х100х8 300х100х8.5 300х100х9 300х100х9.5 300х100х10 300х200х6 300х200х6.5 300х200х7 300х200х7.5 300х200х8 300х200х8.5 300х200х9 300х200х9.5 300х200х10 300х200х10.5 300х200х11 300х200х11.5 300х200х12 320х180х6 320х180х6.5 320х180х7 320х180х7.5 320х180х8 320х180х8.5 320х180х9 320х180х9.5 320х180х10 320х180х10.5 320х180х11 320х180х11.5 320х180х12 350х250х6 350х250х6.5 350х250х7 350х250х7.5 350х250х8 350х250х8.5 350х250х9 350х250х9.5 350х250х10 350х250х10.5 350х250х11 350х250х11.5 350х250х12 350х300х6 350х300х6. 5 350х300х7 350х300х7.5 350х300х8 350х300х8.5 350х300х9 350х300х9.5 350х300х10 350х300х10.5 350х300х11 350х300х11.5 350х300х12 380х220х6 380х220х6.5 380х220х7 380х220х7.5 380х220х8 400х200х10 400х200х10.5 400х200х11 400х200х11.5 400х200х12

Номер: 15х1 15х1.5 15х2 20х1 20х1.5 20х2 25х1.5 25х2 25х2.2 25х2.5 25х2.8 25х3 30х2 30х2.5 30х3 30х4 40х2 40х2.5 40х3 40х3.5 40х4 50х2 50х2.5 50х3 50х3.5 50х4 50х4.5 50х5 50х5.5 50х6 60х2 60х2.5 60х3 60х3.5 60х4 60х4.5 60х5 60х5.5 60х6 70х2 70х2.5 70х3 70х3.5 70х4 70х4.5 70х5 70х5.5 70х6 70х6.5 70х7 80х3 80х3.5 80х4 80х4.5 80х5 80х5.5 80х6 80х6.5 80х7 80х7.5 80х8 90х3 90х3.5 90х4 90х4.5 90х5 90х5.5 90х6 90х6.5 90х7 90х7.5 90х8 100х3 100х3.5 100х4 100х4.5 100х5 100х5.5 100х6 100х6.5 100х7 100х7.5 100х8 120х3 120х3.5 120х4 120х4.5 120х5 120х5.5 120х6 120х6.5 120х7 120х7.5 120х8 140х4 140х4.5 140х5 140х5. 5 140х6 140х6.5 140х7 140х7.5 140х8 150х4 150х4.5 150х5 150х5.5 150х6 150х6.5 150х7 150х7.5 150х8 160х4 160х4.5 160х5 160х5.5 160х6 160х6.5 160х7 160х7.5 160х8 180х5 180х5.5 180х6 180х6.5 180х7 180х7.5 180х8 180х8.5 180х9 180х9.5 180х10 200х5 200х6 200х6.5 200х7 200х7.5 200х8 200х8.5 200х9 200х9.5 200х10 200х10.5 200х11 200х11.5 200х12 250х6 250х6.5 250х7 250х7.5 250х8 250х8.5 250х9 250х9.5 250х10 250х10.5 250х11 250х11.5 250х12 300х6 300х6.5 300х7 300х7.5 300х8 300х8.5 300х9 300х9.5 300х10 300х10.5 300х11 300х11.5 300х12

ГОСТ: Уголок равнополочный по ГОСТ 8509-93Уголок неравнополочный по ГОСТ 8510-86*

Номер уголка: L20x3 L20x4 L25x3 L25x4 L25x5 L28x3 L30x3 L30x4 L30x5 L32x3 L32x4 L35x3 L35x4 L35x5 L40x3 L40x4 L40x5 L40x6 L45x3 L45x4 L45x5 L45x6 L50x3 L50x4 L50x5 L50x6 L50x7 L50x8 L56x4 L56x5 L60x4 L60x5 L60x6 L60x8 L60x0 L63x4 L63x5 L63x6 L65x6 L65x8 L70x4 L70x5 L70x6 L70x7 L70x8 L70x0 L75x5 L75x6 L75x7 L75x8 L75x9 L80x5 L80x6 L80x7 L80x8 L80x10 L80x12 L90x6 L90x7 L90x8 L90x9 L90x10 L90x12 L100x6. 5 L100x7 L100x8 L100x10 L100x12 L100x14 L100x15 L100x16 L110x7 L110x8 L120x8 L120x10 L120x12 L120x15 L125x8 L125x9 L125x10 L125x12 L125x14 L125x16 L140x9 L140x10 L140x12 L150x10 L150x12 L150x15 L150x18 L160x10 L160x11 L160x12 L160x14 L160x16 L160x18 L160x20 L180x11 L180x12 L180x15 L180x18 L180x20 L200x12 L200x13 L200x14 L200x16 L200x18 L200x20 L200x24 L200x25 L200x30 L220x14 L220x16 L250x16 L250x18 L250x20 L250x22 L250x25 L250x28 L250x30 L250x35

Номер уголка: L25x16x3 L30x20x3 L30x20x4 L32x20x3 L32x20x4 L40x25x3 L40x25x4 L40x25x5 L40x30x4 L40x30x5 L45x28x3 L45x28x4 L50x32x3 L50x32x4 L56x36x4 L56x36x5 L63x40x4 L63x40x5 L63x40x6 L63x40x8 L65x50x5 L65x50x6 L65x50x7 L65x50x8 L70x45x5 L75x60x5 L75x60x6 L75x60x7 L75x60x8 L80x50x5 L80x50x6 L80x60x6 L80x60x7 L80x60x8 L90x56x5 L90x56x6 L90x56x8 L100x63x6 L100x63x7 L100x63x8 L100x63x10 L100x65x7 L100x65x8 L100x65x10 L110x70x6 L110x70x8 L125x80x7 L125x80x8 L125x80x10 L125x80x12 L140x90x8 L140x90x10 L160x100x9 L160x100x10 L160x100x12 L160x100x14 L180x110x10 L180x110x12 L200x125x11 L200x125x12 L200x125x14 L200x125x16

Высота балки: мм

Ширина балки: мм

Материал балки: ЖелезобетонДерево

Материал балки: Сталь

Шаг балок L1: мм

Характеристика перегородок

Длина перегородки на уч-ке: мм

Толщина перегородки: мм

Высота перегородки: мм

Материал перегородки: ЖелезобетонКирпич силикатныйКирпич глиняный полнотелыйКирпич глиняный пустотелыйГазосиликат Р=300 кг/м3Газосиликат Р=500 кг/м3Газосиликат Р=700 кг/м3Дерево

Количество слоев: 1 слой2 слоя3 слоя4 слоя5 слоев6 слоев

Временные нагрузки

Снеговой район: Не учитыватьI — 50 кг/м2II — 100 кг/м2III — 150 кг/м2IV — 200 кг/м2V — 250 кг/м2VI — 300 кг/м2VII — 350 кг/м2VIII — 400 кг/м2

Полезная нагрузка: Не учитыватьЖилые помещения, террасыСлужебные, бытовые помещения (гардеробные, душевые, умывальные, уборные)Кабинеты, лаборатории, технические этажиЧитальные залыОбеденные залы (в кафе, ресторанах, столовых)Залы собраний, спортзалы, зрительные залыТорговые и выставочные залыКнигохранилища, архивыСцены зрелищных предприятийТрибуны с закрепленными сиденьямиТрибуны для стоящих зрителейЧердачные помещенияПокрытия на участках с возможным скоплением людейПокрытия на участках для отдыхаПокрытия на прочих участкахБалконы/лоджии с учетом полосовой равномерной нагрузки на участке шириной 0,8 м вдоль ограждения балкона/лоджииБалконы/лоджии с учетом сплошной равномерной нагрузки на площадки балкона/лоджииУчастки обслуживания и ремонта оборудования в производственных помещенияхВестибюли, фойе, коридоры, лестницы примыкающие к жилым, служ. , быт. помещениям, кабинетам, лабораториямВестибюли, фойе, коридоры, лестницы примыкающие к залам, книгохранилищам, архивам, сценам Вестибюли, фойе, коридоры, лестницы примыкающие к трибунамПерроны вокзаловПомещения для мелкого скотаПомещения для крупного скота

Характеристика колонны

Высота колонны H: мм

Длина L (см. рис.): мм

Ширина B (см. рис.): мм

Сечение колонны: ПрямоугольноеДвутаврШвеллерПрофильная трубаУголок

ГОСТ: СТО АСЧМ 20-93Двутавр по Р40-93Двутавр доп. серии по ГОСТ 26020-83Двутавр с уклоном полок по ГОСТ 8239-89Двутавр стальной горячекат. по ГОСТ 26020-83

Номер двутавра: 10Б1 12Б1 12Б1 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 25Б1 25Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 50Б3 55Б1 55Б2 60Б1 60Б2 70Б0 70Б1 70Б2 ——- 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5 ——- 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 ——- 24М 30М 36М 45М КХБ-515 КХБ-526 40ЕС

Номер двутавра: 20Д1А20Д2А25Д2А25Д3А36У1А36У2А15К1А15К2А15К3А20К2А20К3А20К4А20К5А

Номер двутавра: 24ДБ127ДБ136ДБ135ДБ140ДБ145ДБ145ДБ230ДШ140ДШ150ДШ1

Номер двутавра: 1012141618202224273033364045505560

Номер двутавра: 10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 ——- 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 ——- 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5

ГОСТ: Швеллер с парал. полками (П) ГОСТ 8240-89Швеллер с уклоном полок (У) ГОСТ 8240-89Швеллер гнутый равнополочный ГОСТ 8278-83

Номер швеллера: 5П 6.5П 8П 10П 12П 14П 16П 16aП 18П 18aП 20П 22П 24П 27П 30П 33П 36П 40П

Номер швеллера: 5 6.5 8 10 12 14 16 16a 18 18a 20 22 24 27 30 33 36 40

Номер швеллера: 25x26x2 25x30x2 28x27x2.5 30x25x3 30x30x2 32x25x3 32x32x2 38x95x2.5 40x20x2 40x20x3 40x30x2 40x30x2.5 40x40x2 40x40x2.5 40x40x3 42x42x4 43x45x2 45x25x3 45x31x2 48x70x5 50x30x2 50x30x2.5 50x32x2.5 50x40x2 50x40x2.5 50x40x3 50x40x4 50x47x6 50x50x2.5 50x50x3 50x50x4 60x26x2.5 60x30x2.5 60x30x3 60x32x2.5 60x32x3 60x32x4 60x40x2 60x40x3 60x50x3 60x60x3 60x60x4 60x80x3 60x90x5 63x21x2.2 65x75x4 68x27x1 70x30x2 70x40x3 70x50x3 70x50x4 70x60x4 78x46x6 80x25x4 80x32x4 80x35x4 80x40x2. 5 80x40x3 80x50x4 80x60x3 80x60x4 80x60x6 80x80x3 80x80x4 80x85x4 80x100x6 900x50x3.5 90x54x5 90x100x2.5 100x40x2.5 100x40x3 100x50x3 100x50x4 100x50x5 100x50x6 100x60x3 100x60x4 100x80x3 100x80x4 100x80x5 100x100x3 100x100x6 100x160x4 104x20x2 106x50x4 108x70x6 110x26x2.5 110x50x4 110x50x5 110x100x4 120x25x4 120x50x3 120x50x4 120x50x6 120x60x5 120x60x6 120x70x5 120x80x4 120x80x5 140x40x2.5 140x40x3 140x60x3 140x60x5 140x60x6 140x70x5 140x80x4 140x80x5 145x65x3 148x25x4 160x40x2 160x40x3 160x40x5 160x50x2.5 160x50x4 160x50x5 160x50x6 160x60x2.5 160x60x3 160x60x4 160x60x5 160x60x6 160x70x4 160x80x2.5 160x80x3 160x80x4 160x80x5 160x80x6 160x100x3 160x100x6 160x120x5 160x120x6 160x160x6 170x60x4 170x70x5 170x70x6 180x40x3 180x40x4 180x50x4 180x70x6 180x80x4 180x80x5 180x80x6 180x100x5 180x100x6 180x130x8 185x100x3 200x50x3 200x50x4 200x80x4 200x80x5 200x80x6 200x100x3 200x100x6 200x180x6 205x38x2. 5 206x75x6 210x57x4 250x35x3 250x60x3 250x60x4 250x60x5 250x60x6 250x125x6 270x100x7 280x60x3.9 280x140x5 300x80x6 300x100x8 310x100x6 380x65x6 400x95x8 410x65x6

ГОСТ: Профиль прямоугольный ГОСТ 30245-2003Профиль квадратный ГОСТ 30245-2003

Номер проф. трубы 15х10х1 15х10х1.5 20х10х1 20х10х1.5 20х15х1 20х15х1.5 25х10х1 25х10х1.5 25х15х1 25х15х1.5 30х10х1 30х10х1.5 30х15х1 30х15х1.5 30х15х2 40х20х2 40х20х2.5 40х20х3 40х25х2 40х25х2.5 40х25х3 40х30х2 50х25х2 50х25х2.5 50х25х3 50х25х3.5 50х25х4 50х30х2 50х30х2.5 50х30х3 50х30х3.5 50х30х4 50х30х5 50х40х2 50х40х2.5 50х40х3 50х40х3.5 50х40х4 50х40х4.5 50х40х5 60х30х2 60х30х2.5 60х30х3 60х30х3.5 60х30х4 60х30х4.5 60х30х5 60х30х5.5 60х30х6 60х40х2 60х40х2.5 60х40х3 60х40х3.5 60х40х4 60х40х4.5 60х40х5 60х40х5.5 60х40х6 70х50х2 70х50х2.5 70х50х3 70х50х3.5 70х50х4 70х50х4.5 70х50х5 70х50х5. 5 70х50х6 80х40х2 80х40х2.5 80х40х3 80х40х3.5 80х40х4 80х40х4.5 80х40х5 80х40х5.5 80х40х6 80х60х2 80х60х2.5 80х60х3 80х60х3.5 80х60х4 80х60х4.5 80х60х5 80х60х5.5 80х60х6 80х60х6.5 80х60х7 80х70х3 80х70х3.5 80х70х4 80х70х4.5 80х70х5 80х70х5.5 80х70х6 80х70х6.5 80х70х7 90х50х3 90х50х3.5 90х50х4 90х50х4.5 90х50х5 90х50х5.5 90х50х6 90х50х6.5 90х50х7 90х60х3 90х60х3.5 90х60х4 90х60х4.5 90х60х5 90х60х5.5 90х60х6 90х60х7 100х40х3 100х40х3.5 100х40х4 100х40х4.5 100х40х5 100х40х5.5 100х40х6 100х40х6.5 100х40х7 100х50х3 100х50х3.5 100х50х4 100х50х4.5 100х50х5 100х50х5.5 100х50х6 100х50х6.5 100х50х7 100х60х3 100х60х3.5 100х60х4 100х60х4.5 100х60х5 100х60х5.5 100х60х6 100х60х6.5 100х60х7 120х40х3 120х40х3.5 120х40х4 120х40х4.5 120х40х5 120х40х5.5 120х40х6 120х40х6.5 120х40х7 120х60х3 120х60х3.5 120х60х4 120х60х4.5 120х60х5 120х60х5.5 120х60х6 120х60х6.5 120х60х7 120х80х3 120х80х3.5 120х80х4 120х80х4.5 120х80х5 120х80х5. 5 120х80х6 120х80х6.5 120х80х7 140х60х3 140х60х3.5 140х60х4 140х60х4.5 140х60х5 140х60х5.5 140х60х6 140х60х6.5 140х60х7 140х100х4 140х100х4.5 140х100х5 140х100х5.5 140х100х6 140х100х6.5 140х100х7 140х120х4 140х120х4.5 140х120х5 140х120х5.5 140х120х6 140х120х6.5 140х120х7 140х120х7.5 140х120х8 150х100х4 150х100х4.5 150х100х5 150х100х5.5 150х100х6 150х100х6.5 150х100х7 160х40х3 160х40х3.5 160х40х4 160х40х4.5 160х40х5 160х40х5.5 160х40х6 160х40х6.5 160х40х7 160х80х4 160х80х4.5 160х80х5 160х80х5.5 160х80х6 160х80х6.5 160х80х7 160х100х4 160х100х4.5 160х100х5 160х100х5.5 160х100х6 160х100х6.5 160х100х7 160х100х7.5 160х100х8 160х120х4 160х120х4.5 160х120х5 160х120х5.5 160х120х6 160х120х6.5 160х120х7 160х120х7.5 160х120х8 160х140х5 160х140х5.5 160х140х6 160х140х6.5 160х140х7 160х140х7.5 160х140х8 180х60х4 180х60х4.5 180х60х5 180х60х5.5 180х60х6 180х60х6.5 180х60х7 180х60х7.5 180х60х8 180х80х4 180х80х4.5 180х80х5 180х80х5. 5 180х80х6 180х80х6.5 180х80х7 180х80х7.5 180х80х8 180х100х4 180х100х4.5 180х100х5 180х100х5.5 180х100х6 180х100х6.5 180х100х7 180х100х7.5 180х100х8 180х140х4 180х140х4.5 180х140х5 180х140х5.5 180х140х6 180х140х6.5 180х140х7 180х140х7.5 180х140х8 200х40х4 200х40х4.5 200х40х5 200х40х5.5 200х40х6 200х40х6.5 200х40х7 200х80х4 200х80х4.5 200х80х5 200х80х5.5 200х80х6 200х80х6.5 200х80х7 200х80х7.5 200х80х8 200х100х4 200х100х4.5 200х100х5 200х100х5.5 200х100х6 200х100х6.5 200х100х7 200х100х7.5 200х100х8 200х120х4 200х120х4.5 200х120х5 200х120х5.5 200х120х6 200х120х6.5 200х120х7 200х120х7.5 200х120х8 200х160х5 200х160х5.5 200х160х6 200х160х6.5 200х160х7 200х160х7.5 200х160х8 200х160х8.5 200х160х9 200х160х9.5 200х160х10 220х100х4 220х100х4.5 220х100х5 220х100х5.5 220х100х6 220х100х6.5 220х100х7 220х100х7.5 220х100х8 220х140х5 220х140х5.5 220х140х6 220х140х6.5 220х140х7 220х140х7.5 220х140х8 240х120х5 240х120х5. 5 240х120х6 240х120х6.5 240х120х7 240х120х7.5 240х120х8 240х160х6 240х160х6.5 240х160х7 240х160х7.5 240х160х8 240х160х8.5 240х160х9 240х160х9.5 240х160х10 240х160х10.5 240х160х11 240х160х11.5 240х160х12 250х150х6 250х150х6.5 250х150х7 250х150х7.5 250х150х8 260х130х6 260х130х6.5 260х130х7 260х130х7.5 260х130х8 260х130х8.5 260х130х9 260х130х9.5 260х130х10 260х130х10.5 260х130х11 260х130х11.5 260х130х12 300х100х6 300х100х6.5 300х100х7 300х100х7.5 300х100х8 300х100х8.5 300х100х9 300х100х9.5 300х100х10 300х200х6 300х200х6.5 300х200х7 300х200х7.5 300х200х8 300х200х8.5 300х200х9 300х200х9.5 300х200х10 300х200х10.5 300х200х11 300х200х11.5 300х200х12 320х180х6 320х180х6.5 320х180х7 320х180х7.5 320х180х8 320х180х8.5 320х180х9 320х180х9.5 320х180х10 320х180х10.5 320х180х11 320х180х11.5 320х180х12 350х250х6 350х250х6.5 350х250х7 350х250х7.5 350х250х8 350х250х8.5 350х250х9 350х250х9.5 350х250х10 350х250х10.5 350х250х11 350х250х11. 5 350х250х12 350х300х6 350х300х6.5 350х300х7 350х300х7.5 350х300х8 350х300х8.5 350х300х9 350х300х9.5 350х300х10 350х300х10.5 350х300х11 350х300х11.5 350х300х12 380х220х6 380х220х6.5 380х220х7 380х220х7.5 380х220х8 400х200х10 400х200х10.5 400х200х11 400х200х11.5 400х200х12

Номер проф. трубы: 15х1 15х1.5 15х2 20х1 20х1.5 20х2 25х1.5 25х2 25х2.2 25х2.5 25х2.8 25х3 30х2 30х2.5 30х3 30х4 40х2 40х2.5 40х3 40х3.5 40х4 50х2 50х2.5 50х3 50х3.5 50х4 50х4.5 50х5 50х5.5 50х6 60х2 60х2.5 60х3 60х3.5 60х4 60х4.5 60х5 60х5.5 60х6 70х2 70х2.5 70х3 70х3.5 70х4 70х4.5 70х5 70х5.5 70х6 70х6.5 70х7 80х3 80х3.5 80х4 80х4.5 80х5 80х5.5 80х6 80х6.5 80х7 80х7.5 80х8 90х3 90х3.5 90х4 90х4.5 90х5 90х5.5 90х6 90х6.5 90х7 90х7.5 90х8 100х3 100х3.5 100х4 100х4.5 100х5 100х5.5 100х6 100х6.5 100х7 100х7.5 100х8 120х3 120х3.5 120х4 120х4.5 120х5 120х5.5 120х6 120х6. 5 120х7 120х7.5 120х8 140х4 140х4.5 140х5 140х5.5 140х6 140х6.5 140х7 140х7.5 140х8 150х4 150х4.5 150х5 150х5.5 150х6 150х6.5 150х7 150х7.5 150х8 160х4 160х4.5 160х5 160х5.5 160х6 160х6.5 160х7 160х7.5 160х8 180х5 180х5.5 180х6 180х6.5 180х7 180х7.5 180х8 180х8.5 180х9 180х9.5 180х10 200х5 200х6 200х6.5 200х7 200х7.5 200х8 200х8.5 200х9 200х9.5 200х10 200х10.5 200х11 200х11.5 200х12 250х6 250х6.5 250х7 250х7.5 250х8 250х8.5 250х9 250х9.5 250х10 250х10.5 250х11 250х11.5 250х12 300х6 300х6.5 300х7 300х7.5 300х8 300х8.5 300х9 300х9.5 300х10 300х10.5 300х11 300х11.5 300х12

ГОСТ: Уголок равнополочный по ГОСТ 8509-93Уголок неравнополочный по ГОСТ 8510-86*

Номер уголка: L20x3 L20x4 L25x3 L25x4 L25x5 L28x3 L30x3 L30x4 L30x5 L32x3 L32x4 L35x3 L35x4 L35x5 L40x3 L40x4 L40x5 L40x6 L45x3 L45x4 L45x5 L45x6 L50x3 L50x4 L50x5 L50x6 L50x7 L50x8 L56x4 L56x5 L60x4 L60x5 L60x6 L60x8 L60x0 L63x4 L63x5 L63x6 L65x6 L65x8 L70x4 L70x5 L70x6 L70x7 L70x8 L70x0 L75x5 L75x6 L75x7 L75x8 L75x9 L80x5 L80x6 L80x7 L80x8 L80x10 L80x12 L90x6 L90x7 L90x8 L90x9 L90x10 L90x12 L100x6. 5 L100x7 L100x8 L100x10 L100x12 L100x14 L100x15 L100x16 L110x7 L110x8 L120x8 L120x10 L120x12 L120x15 L125x8 L125x9 L125x10 L125x12 L125x14 L125x16 L140x9 L140x10 L140x12 L150x10 L150x12 L150x15 L150x18 L160x10 L160x11 L160x12 L160x14 L160x16 L160x18 L160x20 L180x11 L180x12 L180x15 L180x18 L180x20 L200x12 L200x13 L200x14 L200x16 L200x18 L200x20 L200x24 L200x25 L200x30 L220x14 L220x16 L250x16 L250x18 L250x20 L250x22 L250x25 L250x28 L250x30 L250x35

Номер уголка: L25x16x3 L30x20x3 L30x20x4 L32x20x3 L32x20x4 L40x25x3 L40x25x4 L40x25x5 L40x30x4 L40x30x5 L45x28x3 L45x28x4 L50x32x3 L50x32x4 L56x36x4 L56x36x5 L63x40x4 L63x40x5 L63x40x6 L63x40x8 L65x50x5 L65x50x6 L65x50x7 L65x50x8 L70x45x5 L75x60x5 L75x60x6 L75x60x7 L75x60x8 L80x50x5 L80x50x6 L80x60x6 L80x60x7 L80x60x8 L90x56x5 L90x56x6 L90x56x8 L100x63x6 L100x63x7 L100x63x8 L100x63x10 L100x65x7 L100x65x8 L100x65x10 L110x70x6 L110x70x8 L125x80x7 L125x80x8 L125x80x10 L125x80x12 L140x90x8 L140x90x10 L160x100x9 L160x100x10 L160x100x12 L160x100x14 L180x110x10 L180x110x12 L200x125x11 L200x125x12 L200x125x14 L200x125x16

Материал колонны: ЖелезобетонДерево

Материал балки: Сталь

колонна несёт массу перегородок

Характеристика балки

Сечение балки: ПрямоугольноеДвутаврШвеллерПрофильная трубаУголок

ГОСТ: СТО АСЧМ 20-93Двутавр по Р40-93Двутавр доп. серии по ГОСТ 26020-83Двутавр с уклоном полок по ГОСТ 8239-89Двутавр стальной горячекат. по ГОСТ 26020-83

Номер двутавра: 10Б1 12Б1 12Б1 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 25Б1 25Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 50Б3 55Б1 55Б2 60Б1 60Б2 70Б0 70Б1 70Б2 ——- 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5 ——- 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 ——- 24М 30М 36М 45М КХБ-515 КХБ-526 40ЕС

Номер двутавра: 20Д1А20Д2А25Д2А25Д3А36У1А36У2А15К1А15К2А15К3А20К2А20К3А20К4А20К5А

Номер двутавра: 24ДБ127ДБ136ДБ135ДБ140ДБ145ДБ145ДБ230ДШ140ДШ150ДШ1

Номер двутавра: 1012141618202224273033364045505560

Номер двутавра: 10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 ——- 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 ——- 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5

ГОСТ: Швеллер с парал. полками (П) ГОСТ 8240-89Швеллер с уклоном полок (У) ГОСТ 8240-89Швеллер гнутый равнополочный ГОСТ 8278-83

Номер швеллера 5П 6.5П 8П 10П 12П 14П 16П 16aП 18П 18aП 20П 22П 24П 27П 30П 33П 36П 40П

Номер швеллера 5 6.5 8 10 12 14 16 16a 18 18a 20 22 24 27 30 33 36 40

Номер швеллера 25x26x2 25x30x2 28x27x2.5 30x25x3 30x30x2 32x25x3 32x32x2 38x95x2.5 40x20x2 40x20x3 40x30x2 40x30x2.5 40x40x2 40x40x2.5 40x40x3 42x42x4 43x45x2 45x25x3 45x31x2 48x70x5 50x30x2 50x30x2.5 50x32x2.5 50x40x2 50x40x2.5 50x40x3 50x40x4 50x47x6 50x50x2.5 50x50x3 50x50x4 60x26x2.5 60x30x2.5 60x30x3 60x32x2.5 60x32x3 60x32x4 60x40x2 60x40x3 60x50x3 60x60x3 60x60x4 60x80x3 60x90x5 63x21x2.2 65x75x4 68x27x1 70x30x2 70x40x3 70x50x3 70x50x4 70x60x4 78x46x6 80x25x4 80x32x4 80x35x4 80x40x2. 5 80x40x3 80x50x4 80x60x3 80x60x4 80x60x6 80x80x3 80x80x4 80x85x4 80x100x6 900x50x3.5 90x54x5 90x100x2.5 100x40x2.5 100x40x3 100x50x3 100x50x4 100x50x5 100x50x6 100x60x3 100x60x4 100x80x3 100x80x4 100x80x5 100x100x3 100x100x6 100x160x4 104x20x2 106x50x4 108x70x6 110x26x2.5 110x50x4 110x50x5 110x100x4 120x25x4 120x50x3 120x50x4 120x50x6 120x60x5 120x60x6 120x70x5 120x80x4 120x80x5 140x40x2.5 140x40x3 140x60x3 140x60x5 140x60x6 140x70x5 140x80x4 140x80x5 145x65x3 148x25x4 160x40x2 160x40x3 160x40x5 160x50x2.5 160x50x4 160x50x5 160x50x6 160x60x2.5 160x60x3 160x60x4 160x60x5 160x60x6 160x70x4 160x80x2.5 160x80x3 160x80x4 160x80x5 160x80x6 160x100x3 160x100x6 160x120x5 160x120x6 160x160x6 170x60x4 170x70x5 170x70x6 180x40x3 180x40x4 180x50x4 180x70x6 180x80x4 180x80x5 180x80x6 180x100x5 180x100x6 180x130x8 185x100x3 200x50x3 200x50x4 200x80x4 200x80x5 200x80x6 200x100x3 200x100x6 200x180x6 205x38x2. 5 206x75x6 210x57x4 250x35x3 250x60x3 250x60x4 250x60x5 250x60x6 250x125x6 270x100x7 280x60x3.9 280x140x5 300x80x6 300x100x8 310x100x6 380x65x6 400x95x8 410x65x6

ГОСТ: Профиль прямоугольный ГОСТ 30245-2003Профиль квадратный ГОСТ 30245-2003

Номер проф. трубы: 15х10х1 15х10х1.5 20х10х1 20х10х1.5 20х15х1 20х15х1.5 25х10х1 25х10х1.5 25х15х1 25х15х1.5 30х10х1 30х10х1.5 30х15х1 30х15х1.5 30х15х2 40х20х2 40х20х2.5 40х20х3 40х25х2 40х25х2.5 40х25х3 40х30х2 50х25х2 50х25х2.5 50х25х3 50х25х3.5 50х25х4 50х30х2 50х30х2.5 50х30х3 50х30х3.5 50х30х4 50х30х5 50х40х2 50х40х2.5 50х40х3 50х40х3.5 50х40х4 50х40х4.5 50х40х5 60х30х2 60х30х2.5 60х30х3 60х30х3.5 60х30х4 60х30х4.5 60х30х5 60х30х5.5 60х30х6 60х40х2 60х40х2.5 60х40х3 60х40х3.5 60х40х4 60х40х4.5 60х40х5 60х40х5.5 60х40х6 70х50х2 70х50х2.5 70х50х3 70х50х3.5 70х50х4 70х50х4.5 70х50х5 70х50х5. 5 70х50х6 80х40х2 80х40х2.5 80х40х3 80х40х3.5 80х40х4 80х40х4.5 80х40х5 80х40х5.5 80х40х6 80х60х2 80х60х2.5 80х60х3 80х60х3.5 80х60х4 80х60х4.5 80х60х5 80х60х5.5 80х60х6 80х60х6.5 80х60х7 80х70х3 80х70х3.5 80х70х4 80х70х4.5 80х70х5 80х70х5.5 80х70х6 80х70х6.5 80х70х7 90х50х3 90х50х3.5 90х50х4 90х50х4.5 90х50х5 90х50х5.5 90х50х6 90х50х6.5 90х50х7 90х60х3 90х60х3.5 90х60х4 90х60х4.5 90х60х5 90х60х5.5 90х60х6 90х60х7 100х40х3 100х40х3.5 100х40х4 100х40х4.5 100х40х5 100х40х5.5 100х40х6 100х40х6.5 100х40х7 100х50х3 100х50х3.5 100х50х4 100х50х4.5 100х50х5 100х50х5.5 100х50х6 100х50х6.5 100х50х7 100х60х3 100х60х3.5 100х60х4 100х60х4.5 100х60х5 100х60х5.5 100х60х6 100х60х6.5 100х60х7 120х40х3 120х40х3.5 120х40х4 120х40х4.5 120х40х5 120х40х5.5 120х40х6 120х40х6.5 120х40х7 120х60х3 120х60х3.5 120х60х4 120х60х4.5 120х60х5 120х60х5.5 120х60х6 120х60х6.5 120х60х7 120х80х3 120х80х3.5 120х80х4 120х80х4.5 120х80х5 120х80х5. 5 120х80х6 120х80х6.5 120х80х7 140х60х3 140х60х3.5 140х60х4 140х60х4.5 140х60х5 140х60х5.5 140х60х6 140х60х6.5 140х60х7 140х100х4 140х100х4.5 140х100х5 140х100х5.5 140х100х6 140х100х6.5 140х100х7 140х120х4 140х120х4.5 140х120х5 140х120х5.5 140х120х6 140х120х6.5 140х120х7 140х120х7.5 140х120х8 150х100х4 150х100х4.5 150х100х5 150х100х5.5 150х100х6 150х100х6.5 150х100х7 160х40х3 160х40х3.5 160х40х4 160х40х4.5 160х40х5 160х40х5.5 160х40х6 160х40х6.5 160х40х7 160х80х4 160х80х4.5 160х80х5 160х80х5.5 160х80х6 160х80х6.5 160х80х7 160х100х4 160х100х4.5 160х100х5 160х100х5.5 160х100х6 160х100х6.5 160х100х7 160х100х7.5 160х100х8 160х120х4 160х120х4.5 160х120х5 160х120х5.5 160х120х6 160х120х6.5 160х120х7 160х120х7.5 160х120х8 160х140х5 160х140х5.5 160х140х6 160х140х6.5 160х140х7 160х140х7.5 160х140х8 180х60х4 180х60х4.5 180х60х5 180х60х5.5 180х60х6 180х60х6.5 180х60х7 180х60х7.5 180х60х8 180х80х4 180х80х4.5 180х80х5 180х80х5. 5 180х80х6 180х80х6.5 180х80х7 180х80х7.5 180х80х8 180х100х4 180х100х4.5 180х100х5 180х100х5.5 180х100х6 180х100х6.5 180х100х7 180х100х7.5 180х100х8 180х140х4 180х140х4.5 180х140х5 180х140х5.5 180х140х6 180х140х6.5 180х140х7 180х140х7.5 180х140х8 200х40х4 200х40х4.5 200х40х5 200х40х5.5 200х40х6 200х40х6.5 200х40х7 200х80х4 200х80х4.5 200х80х5 200х80х5.5 200х80х6 200х80х6.5 200х80х7 200х80х7.5 200х80х8 200х100х4 200х100х4.5 200х100х5 200х100х5.5 200х100х6 200х100х6.5 200х100х7 200х100х7.5 200х100х8 200х120х4 200х120х4.5 200х120х5 200х120х5.5 200х120х6 200х120х6.5 200х120х7 200х120х7.5 200х120х8 200х160х5 200х160х5.5 200х160х6 200х160х6.5 200х160х7 200х160х7.5 200х160х8 200х160х8.5 200х160х9 200х160х9.5 200х160х10 220х100х4 220х100х4.5 220х100х5 220х100х5.5 220х100х6 220х100х6.5 220х100х7 220х100х7.5 220х100х8 220х140х5 220х140х5.5 220х140х6 220х140х6.5 220х140х7 220х140х7.5 220х140х8 240х120х5 240х120х5. 5 240х120х6 240х120х6.5 240х120х7 240х120х7.5 240х120х8 240х160х6 240х160х6.5 240х160х7 240х160х7.5 240х160х8 240х160х8.5 240х160х9 240х160х9.5 240х160х10 240х160х10.5 240х160х11 240х160х11.5 240х160х12 250х150х6 250х150х6.5 250х150х7 250х150х7.5 250х150х8 260х130х6 260х130х6.5 260х130х7 260х130х7.5 260х130х8 260х130х8.5 260х130х9 260х130х9.5 260х130х10 260х130х10.5 260х130х11 260х130х11.5 260х130х12 300х100х6 300х100х6.5 300х100х7 300х100х7.5 300х100х8 300х100х8.5 300х100х9 300х100х9.5 300х100х10 300х200х6 300х200х6.5 300х200х7 300х200х7.5 300х200х8 300х200х8.5 300х200х9 300х200х9.5 300х200х10 300х200х10.5 300х200х11 300х200х11.5 300х200х12 320х180х6 320х180х6.5 320х180х7 320х180х7.5 320х180х8 320х180х8.5 320х180х9 320х180х9.5 320х180х10 320х180х10.5 320х180х11 320х180х11.5 320х180х12 350х250х6 350х250х6.5 350х250х7 350х250х7.5 350х250х8 350х250х8.5 350х250х9 350х250х9.5 350х250х10 350х250х10.5 350х250х11 350х250х11. 5 350х250х12 350х300х6 350х300х6.5 350х300х7 350х300х7.5 350х300х8 350х300х8.5 350х300х9 350х300х9.5 350х300х10 350х300х10.5 350х300х11 350х300х11.5 350х300х12 380х220х6 380х220х6.5 380х220х7 380х220х7.5 380х220х8 400х200х10 400х200х10.5 400х200х11 400х200х11.5 400х200х12

Номер проф. трубы: 15х1 15х1.5 15х2 20х1 20х1.5 20х2 25х1.5 25х2 25х2.2 25х2.5 25х2.8 25х3 30х2 30х2.5 30х3 30х4 40х2 40х2.5 40х3 40х3.5 40х4 50х2 50х2.5 50х3 50х3.5 50х4 50х4.5 50х5 50х5.5 50х6 60х2 60х2.5 60х3 60х3.5 60х4 60х4.5 60х5 60х5.5 60х6 70х2 70х2.5 70х3 70х3.5 70х4 70х4.5 70х5 70х5.5 70х6 70х6.5 70х7 80х3 80х3.5 80х4 80х4.5 80х5 80х5.5 80х6 80х6.5 80х7 80х7.5 80х8 90х3 90х3.5 90х4 90х4.5 90х5 90х5.5 90х6 90х6.5 90х7 90х7.5 90х8 100х3 100х3.5 100х4 100х4.5 100х5 100х5.5 100х6 100х6.5 100х7 100х7.5 100х8 120х3 120х3.5 120х4 120х4.5 120х5 120х5.5 120х6 120х6.5 120х7 120х7. 5 120х8 140х4 140х4.5 140х5 140х5.5 140х6 140х6.5 140х7 140х7.5 140х8 150х4 150х4.5 150х5 150х5.5 150х6 150х6.5 150х7 150х7.5 150х8 160х4 160х4.5 160х5 160х5.5 160х6 160х6.5 160х7 160х7.5 160х8 180х5 180х5.5 180х6 180х6.5 180х7 180х7.5 180х8 180х8.5 180х9 180х9.5 180х10 200х5 200х6 200х6.5 200х7 200х7.5 200х8 200х8.5 200х9 200х9.5 200х10 200х10.5 200х11 200х11.5 200х12 250х6 250х6.5 250х7 250х7.5 250х8 250х8.5 250х9 250х9.5 250х10 250х10.5 250х11 250х11.5 250х12 300х6 300х6.5 300х7 300х7.5 300х8 300х8.5 300х9 300х9.5 300х10 300х10.5 300х11 300х11.5 300х12

ГОСТ: Уголок равнополочный по ГОСТ 8509-93Уголок неравнополочный по ГОСТ 8510-86*

Номер уголка: L20x3 L20x4 L25x3 L25x4 L25x5 L28x3 L30x3 L30x4 L30x5 L32x3 L32x4 L35x3 L35x4 L35x5 L40x3 L40x4 L40x5 L40x6 L45x3 L45x4 L45x5 L45x6 L50x3 L50x4 L50x5 L50x6 L50x7 L50x8 L56x4 L56x5 L60x4 L60x5 L60x6 L60x8 L60x0 L63x4 L63x5 L63x6 L65x6 L65x8 L70x4 L70x5 L70x6 L70x7 L70x8 L70x0 L75x5 L75x6 L75x7 L75x8 L75x9 L80x5 L80x6 L80x7 L80x8 L80x10 L80x12 L90x6 L90x7 L90x8 L90x9 L90x10 L90x12 L100x6. 5 L100x7 L100x8 L100x10 L100x12 L100x14 L100x15 L100x16 L110x7 L110x8 L120x8 L120x10 L120x12 L120x15 L125x8 L125x9 L125x10 L125x12 L125x14 L125x16 L140x9 L140x10 L140x12 L150x10 L150x12 L150x15 L150x18 L160x10 L160x11 L160x12 L160x14 L160x16 L160x18 L160x20 L180x11 L180x12 L180x15 L180x18 L180x20 L200x12 L200x13 L200x14 L200x16 L200x18 L200x20 L200x24 L200x25 L200x30 L220x14 L220x16 L250x16 L250x18 L250x20 L250x22 L250x25 L250x28 L250x30 L250x35

Номер уголка: L25x16x3 L30x20x3 L30x20x4 L32x20x3 L32x20x4 L40x25x3 L40x25x4 L40x25x5 L40x30x4 L40x30x5 L45x28x3 L45x28x4 L50x32x3 L50x32x4 L56x36x4 L56x36x5 L63x40x4 L63x40x5 L63x40x6 L63x40x8 L65x50x5 L65x50x6 L65x50x7 L65x50x8 L70x45x5 L75x60x5 L75x60x6 L75x60x7 L75x60x8 L80x50x5 L80x50x6 L80x60x6 L80x60x7 L80x60x8 L90x56x5 L90x56x6 L90x56x8 L100x63x6 L100x63x7 L100x63x8 L100x63x10 L100x65x7 L100x65x8 L100x65x10 L110x70x6 L110x70x8 L125x80x7 L125x80x8 L125x80x10 L125x80x12 L140x90x8 L140x90x10 L160x100x9 L160x100x10 L160x100x12 L160x100x14 L180x110x10 L180x110x12 L200x125x11 L200x125x12 L200x125x14 L200x125x16

Материал балки: ЖелезобетонДерево

Материал балки: Сталь

на балку опираются вспомог. балки

Вспомогательные балки

Сечение балки: ПрямоугольноеДвутаврШвеллерПрофильная трубаУголок

ГОСТ: СТО АСЧМ 20-93Двутавр по Р40-93Двутавр доп. серии по ГОСТ 26020-83Двутавр с уклоном полок по ГОСТ 8239-89Двутавр стальной горячекат. по ГОСТ 26020-83

Номер двутавра: 10Б1 12Б1 12Б1 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 25Б1 25Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 50Б3 55Б1 55Б2 60Б1 60Б2 70Б0 70Б1 70Б2 ——- 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5 ——- 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 ——- 24М 30М 36М 45М КХБ-515 КХБ-526 40ЕС

Номер двутавра: 20Д1А20Д2А25Д2А25Д3А36У1А36У2А15К1А15К2А15К3А20К2А20К3А20К4А20К5А

Номер двутавра: 24ДБ127ДБ136ДБ135ДБ140ДБ145ДБ145ДБ230ДШ140ДШ150ДШ1

Номер двутавра: 1012141618202224273033364045505560

Номер двутавра: 10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 ——- 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 ——- 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5

ГОСТ: Швеллер с парал. полками (П) ГОСТ 8240-89Швеллер с уклоном полок (У) ГОСТ 8240-89Швеллер гнутый равнополочный ГОСТ 8278-83

Номер швеллера: 5П 6.5П 8П 10П 12П 14П 16П 16aП 18П 18aП 20П 22П 24П 27П 30П 33П 36П 40П

Номер швеллера: 5 6.5 8 10 12 14 16 16a 18 18a 20 22 24 27 30 33 36 40

Номер швеллера: 25x26x2 25x30x2 28x27x2.5 30x25x3 30x30x2 32x25x3 32x32x2 38x95x2.5 40x20x2 40x20x3 40x30x2 40x30x2.5 40x40x2 40x40x2.5 40x40x3 42x42x4 43x45x2 45x25x3 45x31x2 48x70x5 50x30x2 50x30x2.5 50x32x2.5 50x40x2 50x40x2.5 50x40x3 50x40x4 50x47x6 50x50x2.5 50x50x3 50x50x4 60x26x2.5 60x30x2.5 60x30x3 60x32x2.5 60x32x3 60x32x4 60x40x2 60x40x3 60x50x3 60x60x3 60x60x4 60x80x3 60x90x5 63x21x2.2 65x75x4 68x27x1 70x30x2 70x40x3 70x50x3 70x50x4 70x60x4 78x46x6 80x25x4 80x32x4 80x35x4 80x40x2. 5 80x40x3 80x50x4 80x60x3 80x60x4 80x60x6 80x80x3 80x80x4 80x85x4 80x100x6 900x50x3.5 90x54x5 90x100x2.5 100x40x2.5 100x40x3 100x50x3 100x50x4 100x50x5 100x50x6 100x60x3 100x60x4 100x80x3 100x80x4 100x80x5 100x100x3 100x100x6 100x160x4 104x20x2 106x50x4 108x70x6 110x26x2.5 110x50x4 110x50x5 110x100x4 120x25x4 120x50x3 120x50x4 120x50x6 120x60x5 120x60x6 120x70x5 120x80x4 120x80x5 140x40x2.5 140x40x3 140x60x3 140x60x5 140x60x6 140x70x5 140x80x4 140x80x5 145x65x3 148x25x4 160x40x2 160x40x3 160x40x5 160x50x2.5 160x50x4 160x50x5 160x50x6 160x60x2.5 160x60x3 160x60x4 160x60x5 160x60x6 160x70x4 160x80x2.5 160x80x3 160x80x4 160x80x5 160x80x6 160x100x3 160x100x6 160x120x5 160x120x6 160x160x6 170x60x4 170x70x5 170x70x6 180x40x3 180x40x4 180x50x4 180x70x6 180x80x4 180x80x5 180x80x6 180x100x5 180x100x6 180x130x8 185x100x3 200x50x3 200x50x4 200x80x4 200x80x5 200x80x6 200x100x3 200x100x6 200x180x6 205x38x2. 5 206x75x6 210x57x4 250x35x3 250x60x3 250x60x4 250x60x5 250x60x6 250x125x6 270x100x7 280x60x3.9 280x140x5 300x80x6 300x100x8 310x100x6 380x65x6 400x95x8 410x65x6

ГОСТ: Профиль прямоугольный ГОСТ 30245-2003Профиль квадратный ГОСТ 30245-2003

Номер: 15х10х1 15х10х1.5 20х10х1 20х10х1.5 20х15х1 20х15х1.5 25х10х1 25х10х1.5 25х15х1 25х15х1.5 30х10х1 30х10х1.5 30х15х1 30х15х1.5 30х15х2 40х20х2 40х20х2.5 40х20х3 40х25х2 40х25х2.5 40х25х3 40х30х2 50х25х2 50х25х2.5 50х25х3 50х25х3.5 50х25х4 50х30х2 50х30х2.5 50х30х3 50х30х3.5 50х30х4 50х30х5 50х40х2 50х40х2.5 50х40х3 50х40х3.5 50х40х4 50х40х4.5 50х40х5 60х30х2 60х30х2.5 60х30х3 60х30х3.5 60х30х4 60х30х4.5 60х30х5 60х30х5.5 60х30х6 60х40х2 60х40х2.5 60х40х3 60х40х3.5 60х40х4 60х40х4.5 60х40х5 60х40х5.5 60х40х6 70х50х2 70х50х2.5 70х50х3 70х50х3.5 70х50х4 70х50х4.5 70х50х5 70х50х5.5 70х50х6 80х40х2 80х40х2. 5 80х40х3 80х40х3.5 80х40х4 80х40х4.5 80х40х5 80х40х5.5 80х40х6 80х60х2 80х60х2.5 80х60х3 80х60х3.5 80х60х4 80х60х4.5 80х60х5 80х60х5.5 80х60х6 80х60х6.5 80х60х7 80х70х3 80х70х3.5 80х70х4 80х70х4.5 80х70х5 80х70х5.5 80х70х6 80х70х6.5 80х70х7 90х50х3 90х50х3.5 90х50х4 90х50х4.5 90х50х5 90х50х5.5 90х50х6 90х50х6.5 90х50х7 90х60х3 90х60х3.5 90х60х4 90х60х4.5 90х60х5 90х60х5.5 90х60х6 90х60х7 100х40х3 100х40х3.5 100х40х4 100х40х4.5 100х40х5 100х40х5.5 100х40х6 100х40х6.5 100х40х7 100х50х3 100х50х3.5 100х50х4 100х50х4.5 100х50х5 100х50х5.5 100х50х6 100х50х6.5 100х50х7 100х60х3 100х60х3.5 100х60х4 100х60х4.5 100х60х5 100х60х5.5 100х60х6 100х60х6.5 100х60х7 120х40х3 120х40х3.5 120х40х4 120х40х4.5 120х40х5 120х40х5.5 120х40х6 120х40х6.5 120х40х7 120х60х3 120х60х3.5 120х60х4 120х60х4.5 120х60х5 120х60х5.5 120х60х6 120х60х6.5 120х60х7 120х80х3 120х80х3.5 120х80х4 120х80х4.5 120х80х5 120х80х5.5 120х80х6 120х80х6. 5 120х80х7 140х60х3 140х60х3.5 140х60х4 140х60х4.5 140х60х5 140х60х5.5 140х60х6 140х60х6.5 140х60х7 140х100х4 140х100х4.5 140х100х5 140х100х5.5 140х100х6 140х100х6.5 140х100х7 140х120х4 140х120х4.5 140х120х5 140х120х5.5 140х120х6 140х120х6.5 140х120х7 140х120х7.5 140х120х8 150х100х4 150х100х4.5 150х100х5 150х100х5.5 150х100х6 150х100х6.5 150х100х7 160х40х3 160х40х3.5 160х40х4 160х40х4.5 160х40х5 160х40х5.5 160х40х6 160х40х6.5 160х40х7 160х80х4 160х80х4.5 160х80х5 160х80х5.5 160х80х6 160х80х6.5 160х80х7 160х100х4 160х100х4.5 160х100х5 160х100х5.5 160х100х6 160х100х6.5 160х100х7 160х100х7.5 160х100х8 160х120х4 160х120х4.5 160х120х5 160х120х5.5 160х120х6 160х120х6.5 160х120х7 160х120х7.5 160х120х8 160х140х5 160х140х5.5 160х140х6 160х140х6.5 160х140х7 160х140х7.5 160х140х8 180х60х4 180х60х4.5 180х60х5 180х60х5.5 180х60х6 180х60х6.5 180х60х7 180х60х7.5 180х60х8 180х80х4 180х80х4.5 180х80х5 180х80х5.5 180х80х6 180х80х6. 5 180х80х7 180х80х7.5 180х80х8 180х100х4 180х100х4.5 180х100х5 180х100х5.5 180х100х6 180х100х6.5 180х100х7 180х100х7.5 180х100х8 180х140х4 180х140х4.5 180х140х5 180х140х5.5 180х140х6 180х140х6.5 180х140х7 180х140х7.5 180х140х8 200х40х4 200х40х4.5 200х40х5 200х40х5.5 200х40х6 200х40х6.5 200х40х7 200х80х4 200х80х4.5 200х80х5 200х80х5.5 200х80х6 200х80х6.5 200х80х7 200х80х7.5 200х80х8 200х100х4 200х100х4.5 200х100х5 200х100х5.5 200х100х6 200х100х6.5 200х100х7 200х100х7.5 200х100х8 200х120х4 200х120х4.5 200х120х5 200х120х5.5 200х120х6 200х120х6.5 200х120х7 200х120х7.5 200х120х8 200х160х5 200х160х5.5 200х160х6 200х160х6.5 200х160х7 200х160х7.5 200х160х8 200х160х8.5 200х160х9 200х160х9.5 200х160х10 220х100х4 220х100х4.5 220х100х5 220х100х5.5 220х100х6 220х100х6.5 220х100х7 220х100х7.5 220х100х8 220х140х5 220х140х5.5 220х140х6 220х140х6.5 220х140х7 220х140х7.5 220х140х8 240х120х5 240х120х5.5 240х120х6 240х120х6. 5 240х120х7 240х120х7.5 240х120х8 240х160х6 240х160х6.5 240х160х7 240х160х7.5 240х160х8 240х160х8.5 240х160х9 240х160х9.5 240х160х10 240х160х10.5 240х160х11 240х160х11.5 240х160х12 250х150х6 250х150х6.5 250х150х7 250х150х7.5 250х150х8 260х130х6 260х130х6.5 260х130х7 260х130х7.5 260х130х8 260х130х8.5 260х130х9 260х130х9.5 260х130х10 260х130х10.5 260х130х11 260х130х11.5 260х130х12 300х100х6 300х100х6.5 300х100х7 300х100х7.5 300х100х8 300х100х8.5 300х100х9 300х100х9.5 300х100х10 300х200х6 300х200х6.5 300х200х7 300х200х7.5 300х200х8 300х200х8.5 300х200х9 300х200х9.5 300х200х10 300х200х10.5 300х200х11 300х200х11.5 300х200х12 320х180х6 320х180х6.5 320х180х7 320х180х7.5 320х180х8 320х180х8.5 320х180х9 320х180х9.5 320х180х10 320х180х10.5 320х180х11 320х180х11.5 320х180х12 350х250х6 350х250х6.5 350х250х7 350х250х7.5 350х250х8 350х250х8.5 350х250х9 350х250х9.5 350х250х10 350х250х10.5 350х250х11 350х250х11.5 350х250х12 350х300х6 350х300х6. 5 350х300х7 350х300х7.5 350х300х8 350х300х8.5 350х300х9 350х300х9.5 350х300х10 350х300х10.5 350х300х11 350х300х11.5 350х300х12 380х220х6 380х220х6.5 380х220х7 380х220х7.5 380х220х8 400х200х10 400х200х10.5 400х200х11 400х200х11.5 400х200х12

Номер: 15х1 15х1.5 15х2 20х1 20х1.5 20х2 25х1.5 25х2 25х2.2 25х2.5 25х2.8 25х3 30х2 30х2.5 30х3 30х4 40х2 40х2.5 40х3 40х3.5 40х4 50х2 50х2.5 50х3 50х3.5 50х4 50х4.5 50х5 50х5.5 50х6 60х2 60х2.5 60х3 60х3.5 60х4 60х4.5 60х5 60х5.5 60х6 70х2 70х2.5 70х3 70х3.5 70х4 70х4.5 70х5 70х5.5 70х6 70х6.5 70х7 80х3 80х3.5 80х4 80х4.5 80х5 80х5.5 80х6 80х6.5 80х7 80х7.5 80х8 90х3 90х3.5 90х4 90х4.5 90х5 90х5.5 90х6 90х6.5 90х7 90х7.5 90х8 100х3 100х3.5 100х4 100х4.5 100х5 100х5.5 100х6 100х6.5 100х7 100х7.5 100х8 120х3 120х3.5 120х4 120х4.5 120х5 120х5.5 120х6 120х6.5 120х7 120х7.5 120х8 140х4 140х4.5 140х5 140х5. 5 140х6 140х6.5 140х7 140х7.5 140х8 150х4 150х4.5 150х5 150х5.5 150х6 150х6.5 150х7 150х7.5 150х8 160х4 160х4.5 160х5 160х5.5 160х6 160х6.5 160х7 160х7.5 160х8 180х5 180х5.5 180х6 180х6.5 180х7 180х7.5 180х8 180х8.5 180х9 180х9.5 180х10 200х5 200х6 200х6.5 200х7 200х7.5 200х8 200х8.5 200х9 200х9.5 200х10 200х10.5 200х11 200х11.5 200х12 250х6 250х6.5 250х7 250х7.5 250х8 250х8.5 250х9 250х9.5 250х10 250х10.5 250х11 250х11.5 250х12 300х6 300х6.5 300х7 300х7.5 300х8 300х8.5 300х9 300х9.5 300х10 300х10.5 300х11 300х11.5 300х12

ГОСТ: Уголок равнополочный по ГОСТ 8509-93Уголок неравнополочный по ГОСТ 8510-86*

Номер уголка L20x3 L20x4 L25x3 L25x4 L25x5 L28x3 L30x3 L30x4 L30x5 L32x3 L32x4 L35x3 L35x4 L35x5 L40x3 L40x4 L40x5 L40x6 L45x3 L45x4 L45x5 L45x6 L50x3 L50x4 L50x5 L50x6 L50x7 L50x8 L56x4 L56x5 L60x4 L60x5 L60x6 L60x8 L60x0 L63x4 L63x5 L63x6 L65x6 L65x8 L70x4 L70x5 L70x6 L70x7 L70x8 L70x0 L75x5 L75x6 L75x7 L75x8 L75x9 L80x5 L80x6 L80x7 L80x8 L80x10 L80x12 L90x6 L90x7 L90x8 L90x9 L90x10 L90x12 L100x6. 5 L100x7 L100x8 L100x10 L100x12 L100x14 L100x15 L100x16 L110x7 L110x8 L120x8 L120x10 L120x12 L120x15 L125x8 L125x9 L125x10 L125x12 L125x14 L125x16 L140x9 L140x10 L140x12 L150x10 L150x12 L150x15 L150x18 L160x10 L160x11 L160x12 L160x14 L160x16 L160x18 L160x20 L180x11 L180x12 L180x15 L180x18 L180x20 L200x12 L200x13 L200x14 L200x16 L200x18 L200x20 L200x24 L200x25 L200x30 L220x14 L220x16 L250x16 L250x18 L250x20 L250x22 L250x25 L250x28 L250x30 L250x35

Номер уголка L25x16x3 L30x20x3 L30x20x4 L32x20x3 L32x20x4 L40x25x3 L40x25x4 L40x25x5 L40x30x4 L40x30x5 L45x28x3 L45x28x4 L50x32x3 L50x32x4 L56x36x4 L56x36x5 L63x40x4 L63x40x5 L63x40x6 L63x40x8 L65x50x5 L65x50x6 L65x50x7 L65x50x8 L70x45x5 L75x60x5 L75x60x6 L75x60x7 L75x60x8 L80x50x5 L80x50x6 L80x60x6 L80x60x7 L80x60x8 L90x56x5 L90x56x6 L90x56x8 L100x63x6 L100x63x7 L100x63x8 L100x63x10 L100x65x7 L100x65x8 L100x65x10 L110x70x6 L110x70x8 L125x80x7 L125x80x8 L125x80x10 L125x80x12 L140x90x8 L140x90x10 L160x100x9 L160x100x10 L160x100x12 L160x100x14 L180x110x10 L180x110x12 L200x125x11 L200x125x12 L200x125x14 L200x125x16

Материал балки: ЖелезобетонДерево

Материал балки: Сталь

Шаг балок L1: мм

Характеристика перегородок

Длина перег. на расч. уч-ке: мм

Толщина перегородки: мм

Высота перегородки: мм

Материал перегородки: ЖелезобетонКирпич силикатныйКирпич глиняный полнотелыйКирпич глиняный пустотелыйГазосиликат Р=300 кг/м3Газосиликат Р=500 кг/м3Газосиликат Р=700 кг/м3Дерево

Количество слоев: колонна + балка + 1 слойколонна + балка + 2 слояколонна + балка + 3 слояколонна + балка + 4 слояколонна + балка + 5 слоевколонна + балка + 6 слоев

Временные нагрузки

Снеговой район: Не учитыватьI — 50 кг/м2II — 100 кг/м2III — 150 кг/м2IV — 200 кг/м2V — 250 кг/м2VI — 300 кг/м2VII — 350 кг/м2VIII — 400 кг/м2

Полезная нагрузка: Не учитыватьЖилые помещения, террасыСлужебные, бытовые помещения (гардеробные, душевые, умывальные, уборные)Кабинеты, лаборатории, технические этажиЧитальные залыОбеденные залы (в кафе, ресторанах, столовых)Залы собраний, спортзалы, зрительные залыТорговые и выставочные залыКнигохранилища, архивыСцены зрелищных предприятийТрибуны с закрепленными сиденьямиТрибуны для стоящих зрителейЧердачные помещенияПокрытия на участках с возможным скоплением людейПокрытия на участках для отдыхаПокрытия на прочих участкахБалконы/лоджии с учетом полосовой равномерной нагрузки на участке шириной 0,8 м вдоль ограждения балкона/лоджииБалконы/лоджии с учетом сплошной равномерной нагрузки на площадки балкона/лоджииУчастки обслуживания и ремонта оборудования в производственных помещенияхВестибюли, фойе, коридоры, лестницы примыкающие к жилым, служ. , быт. помещениям, кабинетам, лабораториямВестибюли, фойе, коридоры, лестницы примыкающие к залам, книгохранилищам, архивам, сценам Вестибюли, фойе, коридоры, лестницы примыкающие к трибунамПерроны вокзаловПомещения для мелкого скотаПомещения для крупного скота

Расчет нагрузки на колонну — Расчет нагрузки на колонну, балку, стену и плиту

Что такое столбец?

Колонна является важным конструктивным элементом железобетонной конструкции, который помогает передавать нагрузку надстройки на фундамент .

Это вертикальный элемент сжатия, подвергающийся прямой осевой нагрузке, и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

Когда элемент конструкции расположен вертикально и подвергается осевой нагрузке, называется колонной, а если он наклонен и горизонтален, называется подкосом.

Что такое Луч?

Это важный конструктивный элемент рамной конструкции, который в основном выдерживает нагрузку, приложенную сбоку к оси балки. В основном это режим отклонения из-за изгиба.

Из-за приложенной нагрузки в точке опоры балки действуют силы реакции, и действие этих сил создает поперечную силу и изгибающий момент внутри нее, что вызывает деформацию, внутренние напряжения и прогиб балки.

Его нижняя часть испытывает растяжение, а верхняя – растяжение; следовательно, в нижней части балки предусмотрена дополнительная сталь, чем в верхней.

Обычно балки классифицируются в соответствии с условиями их опоры, условиями равновесия, длиной, формой поперечного сечения и материалом.

Что такое стена?

Это непрерывная вертикальная конструкция, которая разделяет или окружает пространство территории или здания, а также обеспечивает укрытие и безопасность.Обычно его строят из кирпичей и камней.

В здании в основном есть два типа стен: наружная стена и внутренняя стена. Внешняя стена помогает обеспечить ограждение здания.

При этом внутренняя стена разделяет огороженную территорию на помещения необходимого размера. Внутренняя стена также известна как перегородка.

В здании стена помогает сформировать основную часть надстройки и помогает разделить внутреннее пространство, а также обеспечивает конфиденциальность, звукоизоляцию и противопожарную защиту.

Что такое плита?

Плита является широко используемым конструкционным элементом, который образует полы и крыши зданий. Это плоский элемент, глубина которого намного меньше его ширины и размаха.

Плита может поддерживаться каменными стенами, железобетонной балкой или непосредственно колонной. Он воспринимает обычно равномерно распределенные гравитационные нагрузки, действующие на его поверхность и передающие их на опору за счет сдвига, изгиба и кручения.

Расчет типов нагрузки на колонну, балку, стену и плиту

Собственный вес колонны × Количество этажей

Собственный вес балки на погонный метр

Нагрузка на стену на погонный метр

Общая нагрузка на плиту = Постоянная нагрузка (из-за хранения мебели и других вещей) + Постоянная нагрузка (из-за движения человека) + собственный вес

Помимо вышеуказанной нагрузки, колонны также испытывают изгибающие моменты, учитываемые в окончательном проекте.

Наиболее продуктивным способом проектирования конструкций является использование современного программного обеспечения для проектирования конструкций, такого как Staad pro и Etabs.

Эти инструменты помогают избежать длительных и утомительных ручных расчетов при проектировании конструкций. Это настоятельно рекомендуется в настоящее время в области структурного дизайна.

Для профессиональных работ по проектированию конструкций существуют некоторые фундаментальные допущения, которые мы учитываем при расчетах нагрузки на конструкцию.

Расчет нагрузки на колонну

Мы знаем, что плотность бетона 2400 кг/м3 или 24 кН, а плотность стали 7850 кг/м3 или 78.5 кН.

Возьмем колонну размером 300×600 с 1% стали и длиной 3 метра.

  • бетонный объем = 0,3 х 0,60 х 3 = 0,54 м³
  • 40096
  • 40096
  • = 1296 кг
  • стальной вес (1%) в бетоне = 0. 54 x 0,01 x 7850 = 42,39 кг
  • Общий вес колонны = 1296 + 42,39 = 1338,39 кг = 13,384 кН

Примечание – I кН = 101,9716 кг, скажем, 100 кг

Расчет нагрузки балки

Мы следуем той же процедуре вычислений для балки и , что и для колонны.

Примем размеры поперечного сечения балки как 300 мм x 450 мм , без учета толщины плиты.

значит

  • 300 мм х 450 мм, исключая толщину плиты
  • бетонный объем = 0,3 х 0,60 х 1 = 0.138 м³ 40096
  • бетонный вес = 0,138 x 2400 = 333 кг
  • стальной вес (2%) в Бетон = = 0,138 x 0,02 x 7850 = 22 кг
  • Общий вес колонны = 333 + 22 = 355 кг/м = 3.5 кН/м

Таким образом, собственный вес составит около 3,5 кН на метр.

Расчет нагрузки стены

Нам известно, что плотность кирпича составляет от 1500 до 2000 кг/м3.

Для кирпичной стены толщиной 9 дюймов, длиной 1 метр и высотой 3 метра

Нагрузка/метр = 0,230 x 1 x 3 x 2000 = 1380 кг или 13 кН/метр.

Этот процесс можно использовать для расчета нагрузки кирпича на метр для любого типа кирпича.

Для блоков AAC (Автоклавный газобетон) вес на кубический метр составляет около 550–700 кг/м3 .

Если вы используете газобетонные блоки для строительства, нагрузка на стены на метр может составлять всего 4 кН/метр . Использование этого блока позволяет значительно снизить стоимость проекта.

Расчет нагрузки плиты

Рассмотрим плиту толщиной 100 мм.

Следовательно, собственный вес плиты на квадратный метр будет

= 0. 100 х 1 х 2400 = 240 кг или 2,4 кН.

Если принять во внимание, что наложенная временная нагрузка составляет около 2 кН на метр, а конечная нагрузка составляет около 1 кН на метр.

Следовательно, мы можем оценить нагрузку на плиту примерно от 6 до 7 кН (приблизительно) на квадратный метр из приведенного выше расчета.

Расчет нагрузки здания

Нагрузка на здание представляет собой сумму постоянной нагрузки, вынужденной или динамической нагрузки, ветровой нагрузки, нагрузки от землетрясения, снеговой нагрузки, если конструкция расположена в зоне снегопада.

Статическая нагрузка — это статическая нагрузка, обусловленная собственным весом конструкции, которая остается неизменной на протяжении всего срока службы здания. Эти нагрузки могут растягивающих или сжимающих нагрузок.

Импульсные или временные нагрузки – это динамические нагрузки, связанные с использованием или пребыванием в здании, включая мебель. Эти нагрузки продолжают меняться время от времени. Временная нагрузка является одной из важных нагрузок при проектировании.

Расчет динамической нагрузки

Для расчета динамической нагрузки здания мы должны следовать допустимым значениям нагрузки согласно IS-875 1987 часть 2.

Обычно мы принимаем значение динамической нагрузки для жилых зданий как 3 кН/м2. Значение динамической нагрузки варьируется в зависимости от типа здания, для которого мы должны следовать коду IS 875-1987, часть 2.

Расчет статической нагрузки

Для расчета статической нагрузки здания мы должны определить объем каждого элемента, такого как фундамент, колонна, балка, плита и стена, и умножить на единицу веса материала, из которого он сделан.

Суммируя постоянную нагрузку всех конструктивных элементов, мы можем определить общую постоянную нагрузку здания.

Коэффициент безопасности

Наконец, после расчета полной нагрузки на колонну, не забудьте добавить коэффициент запаса прочности, который является наиболее важным для конструкции любой конструкции здания для ее безопасной и надлежащей работы в течение всего срока службы.

Это важно, когда выполняется расчет нагрузки на колонну.

Коэффициент запаса прочности равен 1.5 согласно IS 456:2000,

Надеюсь, теперь вы поняли , как рассчитать нагрузку на колонну, балку, стену и плиту .

Спасибо!

Также прочитайте

Что такое плинтусная балка? Защита цоколя — разница между цокольной балкой и анкерной балкой

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Что такое столбец? – Типы колонн, армирование, методика расчета

Разница между длинным столбцом и коротким столбцом

Разница между предварительным натяжением и последующим натяжением

Бетонное покрытие – прозрачное, номинальное и эффективное покрытие

Оценка строительных работ – метод длинной стены с короткой стеной, метод центральной линии

Расчет нагрузки на колонну, балку, стену и перекрытие

Сегодня в этой статье мы поговорим о расчете нагрузки на колонну, балку, стену и плиту | Расчет конструкции колонны | Расчет нагрузки на балку | Расчет нагрузки на стену  | Расчет нагрузки на сталь | Расчет нагрузки здания

Что такое столбец?

Сжимающий элемент, т. е.е., колонна , является важным элементом  каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки от надстройки на фундамент. Расчет конструкции колонны

В качестве сжимающих элементов в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных конструкций в основном используются колонны, стойки и пьедесталы.

Колонна определяется как вертикальный сжатый элемент, который в основном подвергается эффективной длине и осевым нагрузкам, которые в три раза превышают его наименьший поперечный размер.

Сжатый элемент, эффективная длина которого меньше трехкратного его наименьшего поперечного размера, называется пьедесталом.

Элемент сжатия, который наклонен или горизонтален и подвергается осевым нагрузкам, называется распоркой. Распорки используются в фермах.

Функцией колонн является передача нагрузки конструкции вертикально вниз для передачи ее на  фундамент . Помимо стены выполняет также следующие функции:

  • Разделяет строительные зоны на разные отсеки и обеспечивает конфиденциальность.
  • Обеспечивает защиту от взлома и насекомых.
  • Сохраняет тепло в здании зимой и летом.
Как загрузить расчет для колонн, балок, стен и перекрытий

Что такое балка?
Любой элемент конструкции, поперечное сечение которого намного меньше его длины и который испытывает боковую нагрузку, известную как балка.

Балка – элемент конструкции, противостоящий изгибу. В основном балка   несет вертикальные гравитационные силы, но также тянет на нее горизонтальные нагрузки.

Балка называется стеновой плитой или плитой порога  , которая несет передачи и нагружает их к балкам, колоннам или стенам. Он прилагается с.

В первые века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой цели поддержки конструкции, теперь, чтобы выдерживать силу наряду с вертикальной гравитационной силой, теперь они состоят из алюминия, стали или других подобных материалов. . umn Проектный расчет

Чтобы выдерживать большее напряжение и нагрузку, балки из предварительно напряженного бетона широко используются в настоящее время в фундаменте мостов и других подобных огромных конструкций.

Поддерживаются несколько известных балок, используемых в настоящее время: Балка, Фиксированная балка, Консольная балка, Непрерывная балка, Нависающая балка. Колонна Расчет конструкции

Что такое стена?
Стена – конструктивный элемент, разделяющий пространство (помещение) на два пространства (комнаты), а также обеспечивающий безопасность и укрытие. Как правило, стены делятся на два типа: внешние стены и внутренние стены.

Внешние стены дают ограждение дома для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат.Внутренние стены также называют перегородками.



Стены предназначены для разделения жилой площади на разные части. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи. Расчет конструкции колонны



Что такое плита?
Бетонная плита — это обычный конструктивный элемент современных зданий, состоящий из плоской горизонтальной поверхности из монолитного бетона.
Плита  сконструирована для обеспечения плоских поверхностей, обычно горизонтальных,  при строительстве крыш, полов, мостов и других типов конструкций .Плита может поддерживаться стенами , железобетонными балками, обычно , монолитно отлитыми с плитой, балками из конструкционной стали, колоннами или землей.



Плита представляет собой пластинчатый элемент, глубина (D) которого очень мала по сравнению с его длиной и шириной. Плита используется в качестве пола или крыши в зданиях, равномерно распределяет нагрузку.



Плита может быть
  • Просто поддерживается.
  • Продолжение.Расчет нагрузки на сталь
  • Консольный.

Расчет различных нагрузок на колонну, балку, стену и перекрытие:
  • Колонна = собственный вес x количество этажей
  • Балки = собственный вес на погонный метр
  • Нагрузка на стену на погонный метр
  • Суммарная нагрузка на перекрытие (постоянная нагрузка + динамическая нагрузка + ветровая нагрузка + собственный вес)
Помимо вышеуказанной нагрузки, колонны также подвергаются изгибающим моментам, которые необходимо учитывать при окончательном расчете. Эти инструменты уменьшают трудоемкий и трудоемкий метод ручных расчетов при проектировании конструкций, что в настоящее время настоятельно рекомендуется в этой области. Расчет нагрузки на сталь



Наиболее эффективным методом проектирования конструкции является использование передового программного обеспечения для проектирования конструкций, такого как STAAD Pro или ETABS. Для профессиональной практики проектирования конструкций существуют некоторые основные допущения, которые мы используем для расчетов несущей способности конструкции.

Расчет нагрузки на колонну: Мы знаем, что собственный вес бетона составляет около 2400 кг/м 3 , , что эквивалентно 24.54 кн/м 3 и собственный вес стали около 7850 кг/м 3 . (Примечание: 1 килоньютон равен 101,9716 кг)



Итак, если принять размер колонны 300 мм х 600 мм с 1% стали и 2,55 ( почему 2,55 так, высота колонны 3 м — размер балки ) метра стандартной высоты, то собственный вес колонны составляет  около 1000 кг на этаж , что равно 10 кН.

Как загрузить вычисление в столбец?
  1. Размер столбца  Высота 2.55 м, длина = 300 мм, ширина = 600 мм
  2. Объем бетона = 0,30 x 0,60 x 2,55 = 0,459 м³
  3. Вес бетона = 0,459 x 2400 = 1101,60 кг
  4. Вес стали (1%) в бетоне = 0,459 x 1% x 7850   = 36,03 кг
  5. Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН
При выполнении расчетов мы предполагаем, что собственный вес колонн составляет от от 10 до 12 кН на этаж.

Расчет нагрузки на балку:

Мы применяем тот же метод расчета и для балки.

мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм без учета толщины плиты. Расчет нагрузки на сталь



Предположим, что каждый (1 м) метр балки имеет размерность .

Как рассчитать нагрузку на балку?
  1. 300 мм x 600 мм без плиты.
  2. Объем бетона = 0.30 х 0,60 х 1 = 0,18 м³
  3. Вес бетона = 0,18 x 2400 = 432 кг
  4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  5. Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м
Таким образом, собственный вес составит около 4,51 кН на погонный метр.

Расчет нагрузки на стену :

мы знаем, что Плотность кирпичей варьируется от 1800 до 2000 кг/м 3 .

Для кирпичной стены толщиной 9 дюймов (230 мм), высотой 2,55 м и длиной 1 м , Расчет нагрузки на сталь



Нагрузка на погонный метр должна быть равна  0,230 x 1 x 2,55 x 2000 = 1173 кг/метр,



, что эквивалентно 11,50 кН/метр.



Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода. Расчет нагрузки здания

Для газобетонных блоков и блоков из автоклавного бетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до 650 кг на кубический метр.

Нагрузка/погонный метр должна быть равна  0,230 x 1 x 2,55 x 650 = 381,23 кг



если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может составлять всего 3,74 кН/метр , использование этого блока может значительно снизить стоимость проекта.

Расчет нагрузки перекрытия :

Пусть, Допустим, плита имеет толщину 150 мм. Расчет нагрузки здания

Таким образом, собственный вес каждого квадратного метра плиты будет

Расчет нагрузки на плиту = 0.150 х 1 х 2400 = 360 кг, что эквивалентно 3,53 кН.

Теперь, если мы считаем, что  нагрузка на чистовую отделку пола составляет 1 кН на метр , наложенная временная нагрузка составляет 2 кН на метр, а   ветровая нагрузка согласно Is 875 около 2 кН   на метр .



Таким образом, из приведенных выше данных мы можем оценить нагрузку на плиту примерно от 8 до 9 кН на квадратный метр.

Расчет нагрузки здания: Нагрузка на здание представляет собой сумму постоянной нагрузки, вынужденной или временной нагрузки, ветровой нагрузки, нагрузки от землетрясения, снеговой нагрузки, если конструкция расположена в зоне снегопада.



Статическая нагрузка — это статическая нагрузка, обусловленная собственным весом конструкции, которая остается неизменной на протяжении всего срока службы здания. Эти нагрузки могут растягивать или сжимать.



Импульсные или временные нагрузки – это динамические нагрузки, связанные с использованием или пребыванием в здании, включая мебель. Эти нагрузки продолжают меняться время от времени. Временная нагрузка является одной из важных нагрузок при проектировании. Расчет нагрузки здания

Расчет динамической нагрузки: Для расчета динамической нагрузки здания мы должны следовать допустимым значениям нагрузки согласно IS-875 1987 часть 2.



Обычно мы принимаем значение динамической нагрузки для жилых зданий как 3 кН/м2.Значение динамической нагрузки варьируется в зависимости от типа здания, для которого мы должны следовать нормам IS 875-1987, часть 2.

Расчет статической нагрузки: Для расчета статической нагрузки здания мы должны определить объем каждого элемента, такого как фундамент, колонна, балка, плита и стена, и умножить на единицу веса материала, из которого он сделан.



Суммируя постоянную нагрузку всех конструктивных элементов, мы можем определить общую постоянную нагрузку здания.

Запас прочности: Наконец, после расчета всей нагрузки на колонну, не забудьте добавить коэффициент безопасности, который является наиболее важным для конструкции любой конструкции здания для ее безопасной и надлежащей работы в течение всего срока службы.



Это важно, когда выполняется расчет нагрузки на колонну.



Коэффициент запаса прочности 1,5 по IS 456:2000

FAQ’S

Расчет нагрузки на колонну:
  • Объем бетона = 0.23 х 0,60 х 3 =0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000   = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет нагрузки на стену
  1. Плотность кирпича  стены  с раствором составляет примерно от 1600 до 2200 кг/м 3 . Таким образом, мы считаем собственный вес кирпича стены равным 2200 кг/м 3 в этом расчете .
  2. Объем кирпичной стены: Объем кирпичной стены = l × b × h, длина = 1 метр, ширина = 0,152 мм, высота стены = 2,5 метра, объем = 1 м × 0,152 м × 2,5 м, объем кирпичной стены = 0,38 м 3
  3. Собственная нагрузка кирпичной стены:  Вес = объем × плотность, Собственная нагрузка = 0,38 м 3  × 2200 кг/м 3 , Собственная нагрузка = 836 кг/м
  4. Переведем в килоньютоны, разделив на 100, получим 8,36 кН/м
  5. Таким образом, статическая нагрузка кирпичной стены составляет около 8.36 кН/м, действующее на колонну.

Расчет нагрузки на балку
  • 300 мм x 600 мм без учета толщины плиты.
  • Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
  • Вес бетона = 0,18 x 2400 = 432 кг
  • Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  • Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

Нагрузка на колонну Колонна  является важным элементом конструкции железобетонной конструкции, которая помогает передавать нагрузку надстройки на фундамент. Это вертикальный сжимаемый элемент, подвергающийся прямой осевой нагрузке , и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

Расчет статической нагрузки для здания

Собственная нагрузка  = объем элемента x удельный вес материалов.

Вычислив объем каждого элемента и умножив его на удельный вес материалов, из которых он состоит, можно определить точную статическая нагрузка  для каждого компонента.

Расчет конструкции колонны
  • Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000   = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет нагрузки на фундамент Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр нагрузка может быть измерена на погонный метр, что эквивалентно 0. 150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН/метр . Нагрузку на погонный метр можно измерить для любого типа кирпича, следуя этому методу.

Расчет нагрузки на бетонную плиту
  • Размер плиты Длина 3 м x 2 м Толщина 0,150 м
  • Объем бетона = 3 x 2 x 0,15 = 0,9 м³
  • Вес бетона = 0,9 х 2400 = 2160 кг. Расчет конструкции колонны

Расчет нагрузки на сталь
  • Размер плиты Длина 3 м x 2 м Толщина 0.150 м
  • Объем бетона = 3 x 2 x 0,15 = 0,9 м³
  • Вес бетона = 0,9 х 2400 = 2160 кг.
  • Вес стали (1%) в бетоне = 0,9 x 0,01 x 7850 = 70,38 кг.
  • Общий вес колонны = 2160 + 70,38 = 2230,38 кг/м = 21,87 кН/м.

Как рассчитать нагрузку на балку
  1. 300 мм x 600 мм без плиты.
  2. Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
  3. Вес бетона = 0.18 х 2400 = 432 кг
  4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  5. Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

ДРУГИЕ ПОЧТЫ:

Что такое арка | Компоненты Арки | Части арки

Требования к уплотнению засыпки/засыпки подстилающего слоя, основания, асфальта

Что такое поперечная балка | Детали соединительной балки | Преимущества использования стяжной балки

Методическая инструкция для штукатурных работ | Процедура цементно-штукатурных работ

График изгиба стержня для коробчатой ​​водопропускной трубы RCC в Excel | Скачать лист


Заключение: Полная статья о Как загрузить расчет для колонн, балок, стен и перекрытий | Расчет конструкции колонны | Расчет нагрузки на балку | Расчет нагрузки на стену  | Расчет нагрузки на сталь | Расчет нагрузки здания .  Благодарим вас за полное прочтение этой статьи на платформе « Гражданское строительство » на английском языке. Если вы считаете этот пост полезным, помогите другим, поделившись им в социальных сетях. Если какая-либо формула BBS отсутствует в этой статье, сообщите мне об этом в комментариях.

Как определить грузоподъемность плит промышленного пола

Как определить грузоподъемность плит промышленного пола

Автор: Ир. Доктор Джастин ЛАЙ Вун Фатт | 22 декабря, 2019

Конструкция должна быть способна выдерживать самую серьезную комбинацию сил, которые могут быть приложены к ней.Комбинация сил включает в себя постоянную нагрузку и динамическую нагрузку. Разные конструкции будут подвергаться разным нагрузкам, так как назначение зданий разное. Например, по сравнению с промышленным зданием, где будет находиться тяжелая техника, плита перекрытия в офисном здании будет спроектирована так, чтобы иметь меньшую несущую способность.

Прочность плиты перекрытия в основном определяется типом и количеством материалов, используемых для ее формирования. Изменение состава приведет к различным сочетаниям допустимых предельных нагрузок в плите.Однако изготовленные плиты обычно не имеют такой же фактической грузоподъемности, как прогнозируется для расчетной грузоподъемности. Это вызвано несколькими факторами:

  • Низкое качество изготовления
  • Бедная смесь бетона
  • Несоблюдение соответствующих стандартных процедур
  • Плохая конструкция соединения
  • Раннее снятие опалубки
  • Плохой строительный надзор

Два основных способа определения нагрузки на плиту перекрытия, а именно:

я.Знание расчетной грузоподъемности по чертежу

Расчетная грузоподъемность — это запланированная грузоподъемность, специально используемая для расчетных целей. Из технических чертежей можно узнать характеристики плит перекрытия, такие как толщина бетона, марка бетона и диаметр арматурных стержней. На основании этой информации можно провести обратный расчет для определения расчетной несущей способности пола. Однако могут быть некоторые расхождения между фактической емкостью и проектными характеристиками.Надежность расчетной несущей способности может быть ниже, поскольку она не учитывает такие факторы, как степень уплотнения бетона или количество используемого материала.

ii. Определение фактической грузоподъемности путем проведения лабораторных испытаний

Фактическая грузоподъемность — это допустимая нагрузка на элемент конструкции после завершения строительства. Рекомендуется провести лабораторные испытания, чтобы выяснить фактические характеристики плиты перекрытия. Выполняя кернение, можно узнать ту же спецификацию (толщина бетона, марка бетона и диаметр арматурных стержней), а фактическую грузоподъемность плиты можно обосновать обратным расчетом.Надежность относительно выше, так как все характеристики материалов подтверждены.

Вот несколько типичных случаев для ссылок:

Последствия использования плиты перекрытия малой грузоподъемности

Крайне важно определить фактическую грузоподъемность плиты перекрытия перед установкой тяжелого оборудования, платформ, системы стеллажей и т. д. для производства. Размещение груза, превышающего допустимую грузоподъемность плиты, приведет к перегрузке плиты и, как следствие, к растрескиванию.При образовании трещин все оборудование или грузы, установленные поверх плиты, должны быть удалены для ремонта бетона. Последствия этой проблемы заключаются не только в дополнительных расходах на ремонт и демонтаж или демонтаж существующего оборудования/машин, но и в производственных задержках, которые приводят к медленным поставкам и заявлениям клиентов о возмещении убытков.

Заключение

Из-за того, что расчетная грузоподъемность и фактическая грузоподъемность всегда будут отличаться, крайне важно проконсультироваться с квалифицированным профессиональным инженером, чтобы определить фактическую грузоподъемность плиты перекрытия.Предварительная консультация с профессиональным инженером поможет выявить существующие проблемы и предотвратить ненужные расходы.

Ир. Д-р Джастин Лай Вун Фатт
Генеральный директор/основатель
IPM Group

Ссылка:
[1] Мишра, Г. (2019). Методы укрепления — R.C. Плита. Строительный Дом Строителя. Получено 11 сентября 2019 г. с https://theconstructor.org/structural-engg/strengthening-techniques-r-c-slab/1921/.




Посмотреть статью в формате PDF

Требования к проектированию бетонных плит перекрытий, уравнения и калькулятор

Требования к проектированию бетонных плит перекрытий, уравнения и калькулятор

Гражданский Знание инженерного проектирования

Плиты перекрытий должны быть проанализированы на адекватные структурные временные нагрузки.Так как плиты перекрытия, возможно, предназначены для движущихся и экстремальных временных нагрузок, конструкция должна быть также проверены для условий стационарной динамической нагрузки. То Следующее уравнение может быть использовано для определения допустимых нагрузок.

Для этого калькулятора требуется премиум-членство

где

w = максимально допустимое распределенное стационарная временная нагрузка, фунтов на квадратный фут

с = допустимое предельное напряжение волокна в растяжение без учета усадочного напряжения и принимается равным до половины нормальной прочности бетона на изгиб через 28 дней, фунтов на квадратный дюйм

k = модуль реакции грунтового основания, фунты за кубический дюйм

h = толщина плиты, дюймы

E = модуль упругости для плита (обычно 4.0 x 10 6 фунтов на квадратный дюйм)

257,876 = Константа преобразования

Дополнительная безопасность может быть обеспечена за счет уменьшения допустимое экстремальное напряжение волокна до меньшего процента прочность бетона на изгиб. Дизайн должен быть изучены на предмет возможности дифференциальных расчетов, которые может быть результатом неравномерной поддержки грунтового основания. Также, рассмотрение последствий долгосрочного общего урегулирования для стационарных динамических нагрузок может потребоваться для сжимаемых почвы.

Артикул: Инженерный корпус армии, ТМ 5-809-12/АФМ 88-3, гл. 15

Понимание передачи нагрузок от плиты к балкам

🕑 Время чтения: 1 минута

Передача нагрузок от плиты к балкам контролируется геометрическими размерами плиты и направлением арматуры. Нагрузка на плиту, включая собственный вес, постоянную нагрузку и постоянную нагрузку, распределяется по балкам по их сторонам.

Нагрузки на плиту выражаются в весе на единицу площади, тогда как нагрузки на балки выражаются в единицах веса на длину балки.

Если плита имеет обычные размеры, передача нагрузки может осуществляться легко и быстро. Однако, если он имеет неправильную форму, рекомендуется использовать подходящие программы, такие как SAP2000, SAFE и ETABS.

Односторонняя плита

Нагрузка односторонней плиты прямоугольной формы распределяется поровну между соседними балками.Внутренняя балка воспринимает половину общей нагрузки плиты с каждой стороны.

Рис. 1: Передача нагрузок от прямоугольной односторонней плиты на балки с двух сторон плиты

Если плита поддерживается только с двух сторон или поддерживается со всех четырех сторон, но отношение более длинной стороны к более короткой стороне больше 2, такая плита называется односторонней, см. Рисунок 2.

Рис. 2: Односторонняя плита к балкам

Двусторонняя плита

Нагрузки на двустороннюю плиту передаются на все балки со всех сторон.Таким образом, каждая балка несет определенную нагрузку от плиты. Плиту обычно делят на трапециевидные и треугольные области, проводя линии от каждого угла прямоугольника под углом 45 градусов.

Рис. 3: Передача нагрузок от прямоугольной двусторонней плиты на четыре балки Рис. 4. Для квадратной двусторонней плиты нагрузка, передаваемая на четыре балки, одинакова.

Распределенная нагрузка на балку вычисляется путем умножения площади сегмента (трапециевидной или треугольной) на единичную нагрузку плиты, деленной на длину балки.Для внутренней балки аналогичным образом оценивается доля веса плиты другой стороны и прибавляется к предыдущей, т. е. нагрузка плиты с другой стороны балки. Таким образом, межкомнатные балки воспринимают нагрузки с обеих сторон.

Рис. 5: Передача нагрузок от двусторонних плит на внутренние балки

Пример

Плита на рисунке ниже имеет толщину 150 мм и, помимо собственного веса, выдерживает перегородку 0,85 кН/м 2 и постоянную нагрузку 2.4 кН/м 2 . Перенесите нагрузку плиты на балки со всех четырех сторон.

Рис. 6: Перенос двусторонней плиты на балки

Решение:

Собственный вес плиты = толщина плиты* удельный вес бетона

                                       = 0,15*24= 3,6 кН/м 2

Суммарная статическая нагрузка на плиту= 3,6+0,85= 4,45 кН/м 2

Можно распределить эксплуатационную нагрузку (нефакторизованную нагрузку) на балку или предельную распределенную нагрузку на плиту; используйте факторизованную нагрузку как для постоянной нагрузки, так и для временной нагрузки плиты в соответствии со спецификациями ACI 318-19.

В этом примере мы используем различные коэффициенты нагрузки, а затем используем комбинацию нагрузок для расчета предельной распределенной нагрузки на плиту. После этого на балки передается предельная распределенная нагрузка.

Предельная распределенная нагрузка (Wu)= 1,2*постоянная нагрузка+ 1,6*постоянная нагрузка

Предельная распределенная нагрузка (Wu)= 1,2*4,45+1,4*2,4= 8,7 кН/м 2

Нагрузка плиты на балку (4 м)= площадь треугольника*Wu

                                                   = 4*8.7=34,8 кН

Равномерная распределенная нагрузка плиты на балку (4 м) = 34,8/4= 8,7 кН/м

Нагрузка плиты на балку (4 м)= площадь трапеции*Wu

                                                   = 8*8,7=69,6 кН

Равномерная распределенная нагрузка плиты на балку (6 м) = 69,6/6= 11,6 кН/м

Плита сложной геометрии

Моделирование методом конечных элементов следует использовать для распределения нагрузки плиты со сложной геометрией на балку. Для этой цели можно использовать такие компьютерные программы, как SAP200, SAFE и ETABS.Этот метод также может быть рассмотрен для плит с правильной геометрией.

Часто задаваемые вопросы

Как нагрузка передается от плиты к балкам?

В односторонней плите нагрузки передаются только в одном направлении, тогда как в двухсторонней плите нагрузки передаются в двух направлениях.

Какие существуют основные виды нагрузок на конструкции?

Типы нагрузок, действующих на конструкции зданий и других сооружений, можно в целом разделить на вертикальные нагрузки, горизонтальные нагрузки и продольные нагрузки.Вертикальные нагрузки состоят из постоянной нагрузки, динамической нагрузки и ударной нагрузки. К горизонтальным нагрузкам относятся ветровая нагрузка и сейсмическая нагрузка. Продольные нагрузки, т.е. тяговые и тормозные усилия, учитываются в особых случаях проектирования мостов, козловых балок и т. д.

Как рассчитывается динамическая нагрузка на плиту?

Временная нагрузка на плиту определяется в зависимости от функции конструкции. Например, используйте 2,4 кН/м2 (50 фунтов на квадратный фут) для офисов в соответствии с таблицей 4-1 стандарта ASCE (ASCE/SEI 10-7).

Как рассчитать статическую нагрузку бетонных элементов?

Статическая нагрузка бетонного элемента рассчитывается путем умножения объема бетонного элемента на удельный вес бетона.

Какая нагрузка действует на здание?

Вынужденная нагрузка описывается как нагрузка, приложенная к конструкции, которая не является постоянной в течение срока службы конструкции и может изменяться.

Подробнее

Как передаются напряжения из R.C. От колонн до фундаментов?

Виды нагрузок на конструкции – Здания и другие сооружения

Расчетные модули > Разные расчетные модули > Точечная нагрузка на перекрытие



Нужно больше? Задайте нам вопрос



Этот модуль рассчитывает способность неармированной бетонной плиты выдерживать изолированные сосредоточенные нагрузки. Типичное использование для ножек стеллажей, не поддерживаемых конструкцией здания, и не входит в область действия кода ACI.



Метод проектирования основан на недавнем исследовании Шенту, Цзяна и Хсу. Для получения дополнительной информации см. (1) «Несущая способность бетонных плит на уровне грунта» в журнале ASCE Journal of Structural Engineering, январь 1997 г .; (2) Приемлемые методы проектирования и анализа для использования фундаментов из плит на уровне земли, город Лос-Анджелес, LAMC91.1806 и (3) Сейсмические соображения для стальных складских стеллажей, FEMA 460, сентябрь 2005 г.



Работа Шенту и его коллег показала, что грузоподъемность, подтвержденная результатами испытаний, может быть очень точно рассчитана с помощью приведенных ниже формул.



В отличие от исторических упругих методов, здесь используется упруго-пластический метод, который более применим для определения предельной грузоподъемности.



Допустимая грузоподъемность определяется следующим уравнением:



Pn = 1,72 [(ks R1 / Ec) 10 000 + 3,60] * фут’ * d2



Где

ks — модуль реакции грунтового основания, pci

 R1 – sqrt (ширина пластины * длина пластины) / 2, дюймы

 Ec — модуль упругости бетона, фунт/кв. дюйм

 футов – предел прочности бетона на растяжение = 7.5 кв. дюйм (f’c), фунт/кв. дюйм

d — толщина плиты, дюймы





В приведенном выше уравнении предполагается, что нагрузка, действующая на плиту, уникальна и никакие другие близлежащие нагрузки не влияют на расчет.



Чтобы помочь в оценке плит на уровне, этот модуль также обеспечивает расчет расстояния, на котором может находиться ближайшая нагрузка, не влияя на расчетную грузоподъемность плиты. Расчет, приведенный ниже, основан на исследованиях Паккарда, Пикетта и Рэя, а также на недавних исследованиях Спирса и Панарезе.Это также обсуждается в ACI 360R-92(4).



В этом модуле расстояние рассчитывается как 1,5 * «Радиус относительной жесткости», определяемый следующим уравнением:



 b = [Ec d3 / (12 * (1-u2) * ks)] 0,25



Где

b — радиус относительной жесткости

 Ec — модуль упругости бетона, фунт/кв. дюйм

d — толщина плиты, дюймы

 u — коэффициент Пуассона, равный 0.15 в этом модуле

ks — модуль реакции грунтового основания, pci



Кроме того, этот модуль позволяет пользователю вводить коэффициент безопасности, который используется, когда модуль сообщает о достаточности каждой приложенной нагрузки.



Табличный экран ввода



Этот модуль предназначен для того, чтобы пользователь мог создать таблицу нагрузок, приложенных к конкретной бетонной плите и несущему грунту, с одним набором свойств материала.



Затем можно использовать кнопки [Добавить], [Редактировать] и [Удалить], чтобы добавить набор приложенных нагрузок и размеров опорной плиты. Из этих данных все комбинации нагрузок используются для определения максимальной осевой силы. Для указанного размера пластины рассчитывается максимальная грузоподъемность для приложения точечной нагрузки и сравнивается с требуемым запасом прочности.



Параметр для анализа ASD или LRFD изменяет только используемый набор сочетаний нагрузок. Поскольку это процесс проектирования, не относящийся к ACI, вам необходимо ввести коэффициент безопасности, чтобы определить окончательный статус проекта.Материал исследования предполагает, что Ф.С. 3.0.





Комбинации нагрузок







Расчет нагрузки на конструкцию | Расчет нагрузки здания

Чтобы рассчитать общую нагрузку на колонны, балку и плиту, необходимо иметь четкое представление о типах нагрузок, воздействующих на колонну.

Различные нагрузки, действующие на колонну:

1) Собственный вес колонны X Количество этажей
2) Собственный вес балок на погонный метр
3) Нагрузка на стены на погонный метр
4) Суммарная нагрузка на плиту (собственная нагрузка + временная нагрузка + собственный вес)

Помимо вышеуказанной нагрузки, колонны также подвержены изгибающим моментам, которые следует учитывать при окончательном расчете.

Для колонн: собственный вес бетона остается примерно 2400 кг/м3, что соответствует 240 кН, а собственный вес стали составляет примерно 8000 кг/м3.

Следовательно, если мы рассмотрим колонну размером 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составит около 1000 кг на этаж, что эквивалентно 10 кН.

При расчете собственный вес колонн принимается от 10 до 15 кН на этаж.

Для балки: Аналогичный метод также используется для расчета балки.Допустим, каждый метр бруса содержит размеры 230 мм х 450 мм без учета толщины плиты. Следовательно, собственный вес должен составлять примерно 2,5 кН на погонный метр.

Для стен: Плотность кирпича колеблется от 1500 до 2000 кг на кубический метр. Для кирпичной стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр. Нагрузка на погонный метр должна быть эквивалентна 0,150 х 1 х 3 х 2000 = 900 кг, что соответствует 9 кН/метр. Этот метод полезен для расчета нагрузки кирпича на погонный метр для любого типа кирпича.

Для блоков из газобетона и блоков из автоклавного бетона, аналогичных Aerocon или Siporex, вес на кубический метр должен оставаться в пределах 550-700 кг на кубический метр.

При использовании этих блоков в строительстве нагрузки на стену на каждый погонный метр должны оставаться на уровне 4 кН/метр, стоимость проекта значительно снижается при использовании этого блока.

Для перекрытия: допустим, перекрытие имеет толщину 125 мм.

Следовательно, собственный вес каждого квадратного метра плиты должен быть = 0.125 х 1 х 2400 = 300 кг, что равно 3 кН.

Теперь, если конечная нагрузка принята равной 1 кН на метр, а наложенная динамическая нагрузка равна 2 кН на метр. Следовательно, исходя из приведенных выше данных, можно рассчитать нагрузку на плиту примерно от 6 до 7 кН на квадратный метр.

Коэффициент безопасности: В конце, после расчета общей нагрузки на колонну, рассмотрите фактор безопасности, который очень важен для любой конструкции здания для безопасной и удобной работы здания в течение его проектного жизненного цикла.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
