Из статьи «Грунты в основании фундаментов» известно, что фундамент дома может опираться на грунт с разной несущей способностью.

Несущая способность грунта — это сила давления от веса здания, которую выдерживает грунт длительное время при допустимой деформации.

Несущая способность грунта характеризуется величиной расчетного сопротивления грунта — R, т/м².

Цель расчета – подобрать ширину подошвы фундамента (в) и толщину песчаной подушки между грунтом и фундаментом (t)  так, чтобы удельное давление от веса здания было меньше расчетного сопротивления грунта.

Расчет ведем в следующей последовательности:

1. Выбираем размеры фундамента исходя из конструктивных соображений.

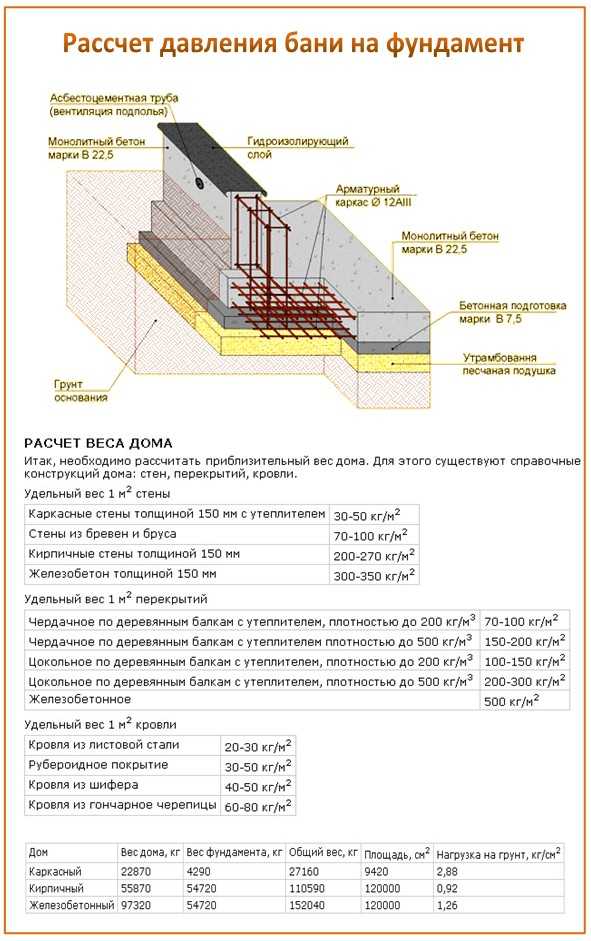

2. Определяем вес здания, приходящийся на один погонный метр длины стены.
3. По характеристикам грунта в основании фундамента определяем R – расчетное сопротивление грунта.
4. Расчитываем необходимую ширину подошвы фундамента на один погонный метр длины (площадь фундамента под 1 погонным метром стены).
5. Корректируем размеры фундамента по результатам расчета.
6. Определяем толщину песчаной подушки между грунтом и подошвой фундамента.

Для выполнения расчета удобно использовать программу – калькулятор (книга Excel), которую можно скачать по ссылке «Калькулятор – расчет фундамента». Со скачанным файлом калькулятора удобно работать в онлайн редакторе «Google Таблицы».

На листе «Расчет» в разделе «1. Определение нагрузки от веса здания на 1 погонный метр подошвы фундамента» в первых столбцах вводим исходные данные по конструкции здания.

Данные берем из чертежей проекта. Для наглядности руководствуемся конструктивной схемой здания.

Затем заполняем столбцы «Удельная нагрузка конструкций». Нагрузки определяем из таблиц на листе «Справочник». При заполнении исходных данных важно отличать вертикальные конструкции стен (нагрузка —

После ввода исходных данных программа выдает результат расчета – нагрузку на 1 погонный метр по каждой оси здания.

В разделе «2.  Расчет ширины подошвы фундамента» вводятся исходные данные по грунту и песчаной подушке.

Расчетное сопротивление грунта определяется по таблицам на листе «Справочник». Для мелкозаглубленных фундаментов используется таблица «Расчетное сопротивление грунта R

м.

С учетом результатов расчета и конструктивных соображений в строке «Принимаем:» назначаем ширину подошвы. Принятые размеры вводим в исходные данные по фундаменту раздела 1. Программа пересчитывает нагрузки и ширину подошвы. Добиваемся, чтобы принятая ширина подошвы была не меньше расчетной величины.

Товары для строительства и ремонта

⇆

В разделе «3. Расчет толщины песчаной подушки» производится расчет толщины песчаной подушки по исходным данным, взятым из раздела 2. С учетом результатов расчета и конструктивных соображений в строке «Принимаем:» назначаем толщину подушки.

Следующая статья:

Глубина промерзания грунта на карте.

Предыдущая статья:

Выбор фундамента устойчивого к морозному пучению грунта

Выбери тип фундамента для своего дома

Прочитайте статью
Выбор фундамента для частного дома на пучинистом грунте

Какой фундамент выбрали Вы? Голосуйте!
Узнайте, что выбрали другие.

Смотреть!

Построили дешевый дом своими руками

Калькулятор расчета количества винтовых свай для фундамента

Тип строения ДомТяжелая баняЛегкая баняХозблокБытовкаМорской контейнерСарайВеранда, пристройкаНастил, крыльцо, террасаЗабор Длина забора, м Тип сваи 57/300057/350057/1500 — 60×60/1500 (комбинированная)57/1500 — 60×60/2000 (комбинированная)57/1500 — 60×60/2500 (комбинированная) 76/300076/350076/1500 — 80×80/1500 (комбинированная)76/1500 — 80×80/2000 (комбинированная)76/1500 — 80×80/2500 (комбинированная) Заглушки Каркас забора Забор  ПрофлистЕвроштакетникЗаборные секции X-Fence Расстояние от КАД, км

Чтобы оформить заказ, введите Ваш телефон. Наши специалисты свяжутся с Вами в ближайшее время!

Тип строения домтяжелая банялегкая баняхозблокбытовкаморской контейнерсарайверанда, пристройканастил, крыльцо, террасазабор

Размер строения, м

Чтобы оформить заказ, введите телефон или почту. Наши специалисты свяжутся с Вами в самом скором времени!

Винтовые сваи позволяют быстро и надежно возвести фундамент для малоэтажных зданий. Они обладают высоким уровнем прочности, способны выдерживать значительные нагрузки и сопротивляться пучинистости грунта. В зависимости от геологических особенностей конкретного места, подбирается тип и длина свай. Также на это влияют основные параметры будущего здания, такие как общая масса и габариты сторон.

Чаще всего в малоэтажном строительстве используются винтовые сваи. С ними гораздо проще обращаться, чем с забивными. Иногда их можно монтировать даже без применения спецтехники. Вдобавок, стоимость таких свай бывает ниже, их можно легко модифицировать посредством наращивания.

Как рассчитать необходимое количество свай

На данной странице размещен специальный онлайн-калькулятор винтовых свай, позволяющий узнать примерную стоимость работ по монтажу фундамента, включая расходы на сами материалы. Чтобы получить результат, необходимо указать следующие параметры:

• Тип будущего строения. Для домов, коттеджей, бань и хозпостроек требуется разное количество свай.
• Габариты здания. Позволяют определить, насколько велика его общая площадь и соответствующая нагрузка.
• Требуемая длина используемых свай.
  От нее напрямую зависит, какую максимальную нагрузку смогут выдержать опорные элементы.
• Тип применяемой обвязки. Может повлиять на итоговую стоимость проекта.

Как работает калькулятор винтовых свай

В основе онлайн-программы лежит набор формул, на основании которых производятся все расчеты. Они учитывают параметры, указанные пользователем, чтобы рассчитать оптимальное количество свай, которого будет достаточно для создаваемой зданием нагрузки, но при этом в перечне не будет лишних элементов.

Стоит помнить, что это лишь предварительный расчет винтовых свай (калькулятор).

Урегулирование в фундаменте из -за нагрузки, применяемой на калькулятор фундамента

👎

Формула

Перезагрузить

👍

Урегулирование в фундаменте из-за нагрузки, приложенной к решению фундамента

ШАГ 0: Сводка предварительного расчета

ШАГ 1: Преобразование входных данных в базовые единицы

Интенсивность нагрузки: 0,005 мегапаскаля —> 5000 Па (проверьте преобразование здесь)
Ширина основания: 2 метра —> 2 метра Преобразование не требуется
Коэффициент, зависящий от внутреннего трения: 10 —> Преобразование не требуется
Глубина фундамента: 15 метров —> 15 метров Преобразование не требуется
Коэффициент, зависящий от сцепления: 10 —> Преобразование не требуется

ШАГ 2: вычислить формулу

ШАГ 3: преобразовать результат в единицу измерения

30,3030303030303 метр —> 30303,0303030303 миллиметр (проверьте преобразование здесь)

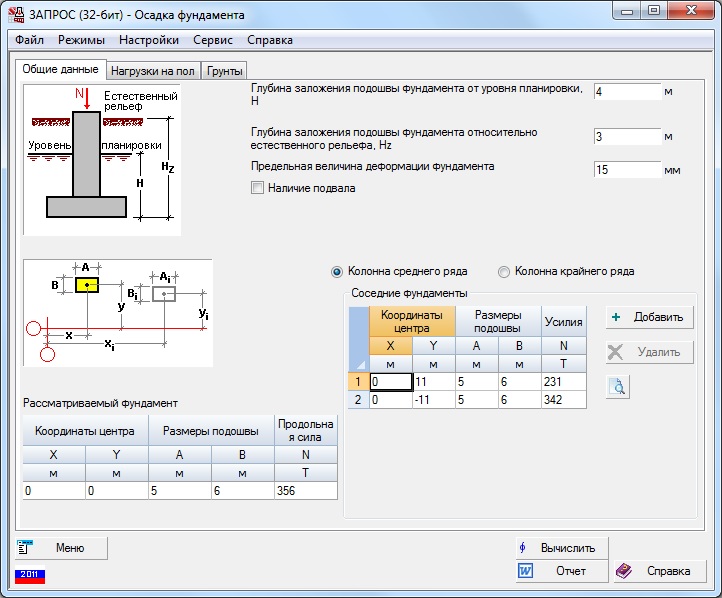

Осадка в фундаменте из-за нагрузки, приложенной к формуле фундамента

Осадка в фундаменте = ((Интенсивность нагрузки*Ширина основания)/(Коэффициент, зависящий от внутреннего трения*Ширина основания+2*Коэффициент, зависящий от внутреннего трения*Глубина основания+Коэффициент, зависящий от сцепления))
P = ((q _f *B)/(C ₁ *B+2*C ₁ *D+C ₂ ))

Что такое заселение в фонд?

Грунты неизбежно деформируются под нагрузкой фундаментных конструкций. Полное вертикальное смещение, происходящее на уровне фундамента, называется осадкой. Причиной осадки фундамента является уменьшение объемной пористости грунта.

Как рассчитать осадку фундамента из-за нагрузки, приложенной к фундаменту?

Осадка в фундаменте из-за нагрузки, приложенной к фундаменту Калькулятор использует Осадка в фундаменте = ((Интенсивность нагрузки*Ширина основания)/(Коэффициент, зависящий от внутреннего трения*Ширина основания+2*Коэффициент, зависящий от внутреннего трения*Глубина основания +Коэффициент, зависящий от сцепления)) для расчета осадки в фундаменте. Осадка в фундаменте из-за нагрузки, приложенной к формуле фундамента, определяется как вертикальное перемещение фундамента из-за приложенной нагрузки. Осадка в фундаменте обозначается цифрой P символ.

Как рассчитать осадку фундамента из-за нагрузки на фундамент с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для расчета осадки фундамента из-за нагрузки, приложенной к фундаменту, введите Интенсивность нагрузки (q _f ) , Ширина основания (B) , Коэффициент, зависящий от внутреннего трения (C ₁ ) , Глубина основания (D) & Коэффициент, зависящий от сцепления (C ₂ ) и нажмите кнопку расчета. Вот как можно объяснить осадку фундамента из-за нагрузки, приложенной к расчету фундамента, с заданными входными значениями -> 30303,03 = ((5000*2)/(10*2+2*10*15+10)) .

Часто задаваемые вопросы

Что такое осадка фундамента из-за нагрузки, приложенной к фундаменту?

Осадка в фундаменте из-за нагрузки, приложенной к формуле фундамента, определяется как вертикальное перемещение фундамента из-за приложенной нагрузки и представлена ​​как P = ((q _f *B)/(C ₁ *B+2*C ₁ *D+C ₂ )) или Осадка в фундаменте = ((Интенсивность нагрузки*Ширина Основание)/(Коэффициент, зависящий от внутреннего трения*Ширина основания+2*Коэффициент, зависящий от внутреннего трения*Глубина основания+Коэффициент, зависящий от сцепления)) . Интенсивность нагрузки определяется как нагрузка, приложенная к единице площади, ширина основания — это более короткий размер основания, коэффициент, зависящий от внутреннего трения, зависит от угла внутреннего трения, глубина основания — это больший размер основания, а коэффициент зависит от сцепления обычно определяется испытанием на нагрузку опорной плиты.

Как рассчитать осадку фундамента из-за нагрузки на фундамент?

Осадка в фундаменте из-за нагрузки, приложенной к формуле фундамента, определяется как вертикальное перемещение фундамента из-за приложенной нагрузки, рассчитанное с использованием Осадка в фундаменте = ((Интенсивность нагрузки * Ширина основания)/(Коэффициент, зависящий от трение*Ширина основания+2*Коэффициент, зависящий от внутреннего трения*Глубина основания+Коэффициент, зависящий от сцепления)) . Для расчета осадки в фундаменте из-за нагрузки, приложенной к фундаменту, вам потребуется Интенсивность нагрузки (q _f ) , Ширина основания (B) , Коэффициент, зависящий от внутреннего трения (C ₁ ) , Глубина фундамента (D) & Коэффициент зависимости от сцепления (C ₂ ) . С помощью нашего инструмента вам необходимо ввести соответствующие значения для интенсивности нагрузки, ширины основания, коэффициента, зависящего от внутреннего трения, глубины основания и коэффициента, зависящего от сцепления, и нажать кнопку расчета. Вы также можете выбрать единицы измерения (если есть) для ввода (ов) и вывода.

Поделиться

Скопировано!

Расчет нагрузок на перемычки и балки — Строительные технологии

Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте в архивных целях. Некоторая информация, содержащаяся в нем, может быть устаревшей.

Понимание того, как нагрузки передаются через конструкцию и действуют на элементы конструкции, является первым шагом к определению размеров коллекторов и балок

by Paul Fisette – © 2005

Большинство строителей автоматически выбирают двойные перемычки -2 x 8 или -2 x 10 для обрамления окон и дверей в каждом доме, который они строят. Эти заголовки работают, чтобы выдерживать большинство жилых нагрузок и, по совпадению, удерживают верхние части окон на одинаковой высоте. Изящное решение, но является ли это эффективным и экономичным использованием материала? То же самое относится и к балкам, таким как коньковые балки и центральные балки. Слишком часто строители собирают 2-дюймовые пиломатериалы для поддержки нагрузки на крышу и пол, не рассматривая другие варианты. Вы не можете превзойти пиломатериалы для большинства небольших оконных переплетов, но по мере увеличения пролетов и нагрузок более прочные материалы являются лучшим выбором. Пиломатериалы ограничивают возможности дизайна, а в некоторых случаях просто не работают. Parallam, Timberstrand, Laminated Veneer Lumber и Anthony Power Beam являются примерами альтернативных материалов, которые предоставляют строителям интересный выбор.

В этой серии статей, состоящей из двух частей, мы рассмотрим, как пиломатериалы и эти конструкционные материалы используются в качестве перемычек и балок. Часть I покажет вам, как проследить структурные нагрузки на коллекторы и балки. В части II будут рассмотрены процедуры определения размеров, характеристики и стоимость этих материалов для нескольких применений (см. «Определение размеров спроектированных балок и коллекторов» для части 2).

Выполнение работы

Работа коллекторов и балок проста. Они передают нагрузки сверху на фундамент снизу через сеть конструктивных элементов. Идея определения размеров коллекторов и балок проста: сложите вместе все временные и постоянные нагрузки, действующие на стержень, а затем выберите материал, который выдержит эту нагрузку. Балка должна быть достаточно прочной, чтобы не сломаться (значение Fb), и достаточно жесткой, чтобы не прогибаться под нагрузкой (значение E). Однако процесс определения размеров этих структурных элементов может быть сложным, если вы не инженер. Вот упрощенный подход, который поможет вам указать подходящий материал для многих приложений.

Первый шаг одинаков для пиломатериалов и конструктивных деревянных материалов: сложите все нагрузки, действующие на жатку или балку, а затем переведите эту нагрузку в термины , какую нагрузку будет ощущать каждый линейный фут жатки или балки . На языке луча вы говорите: этот заголовок должен нести Х-фунтов на линейный фут. Этот перевод является ключом к любой проблеме определения размеров конструкции. Вооружившись этой информацией, вы можете определить минимальный размер, пролет или прочность балки (кредит Хулио). Размеры компонентов из инженерной древесины определяются с помощью таблиц пролетов, которые сопоставляют различные пролеты с фунтами на фут балки. Для пиломатериалов необходимо выполнить математические расчеты.

Нагрузки считаются либо распределенными , либо точечными нагрузками. Слой песка, равномерно распределенный по поверхности, является примером чистой распределенной нагрузки. Каждый квадратный метр поверхности испытывает одинаковую нагрузку. Живые и статические нагрузки, указанные в строительных нормах и правилах для крыш и полов, являются приближенными значениями распределенных нагрузок. Точечные нагрузки возникают, когда вес возлагается на одно место в конструкции, например на колонну. Нагрузка не распределяется поровну между опорной конструкцией. Анализ точечной нагрузки лучше оставить инженерам. Мы будем рассматривать только распределенные нагрузки. Это позволит нам подобрать размеры балок для наиболее распространенных применений.

Рисунок 1

Проследим распределенные нагрузки для нескольких разных домов. Предположим, что все они расположены в одном и том же климате, но имеют разные пути загрузки из-за того, как они построены. Эти примеры иллюстрируют, как распределенные нагрузки назначаются конструктивным элементам. Наши образцы домов находятся в районе, где снеговая нагрузка составляет 50 фунтов на квадратный фут площади крыши (рассматривайте снег как динамическую нагрузку). Само собой разумеется, что в более теплом климате снеговая нагрузка, вероятно, будет меньше, поэтому вам необходимо проверить свою кодовую книгу на наличие постоянных и постоянных нагрузок в вашем регионе. Все нагрузки указаны в фунтах на квадратный фут горизонтальной проекции (площади опоры). (СМ. РИСУНОК 1)

Рисунок 2

Здесь каждый квадратный фут кровельной системы выдерживает 50 фунтов динамической нагрузки и 15 фунтов общей статической нагрузки (от 65 до 15 фунтов статической нагрузки) система поддержки. Помните, эти нагрузки распределяются равномерно по всей поверхности крыши. Внешняя стена (и перемычки внутри) будут нести все нагрузки от середины дома (между опорными стенами) к внешней стороне дома (включая свес крыши). Расстояние в этом случае составляет 12 футов + 2 фута = 14 футов. Таким образом, каждый линейный фут стены должен нести нагрузки, создаваемые полосой шириной 1 фут в этой области 14 футов. С технической точки зрения, ширина притока стены составляет 14 футов. Из этого мы можем легко увидеть, что каждый линейный фут стены поддерживает:

Условия:

Важно перечислять динамическую нагрузку, стационарную нагрузку и общую нагрузку отдельно, поскольку динамическая нагрузка используется для расчета жесткости, а общая нагрузка используется для расчета прочности.

Рисунок 3

Этот дом идентичен нашему первому примеру, за исключением того, что он построен из палочек. В результате динамическая нагрузка, статическая нагрузка и распределение усилий различны. В отличие от стропильной крыши, временная и статическая нагрузки стропил и потолочных балок должны учитываться как отдельные системы. Поскольку чердак можно использовать для хранения, временная нагрузка на мансардный этаж устанавливается в соответствии с нормами 20 фунтов на квадратный фут.

Условия:

Рисунок 4

Опять же, этот дом имеет тот же размер ширины, но имеет 2 уровня. На нижний коллектор действуют нагрузки от кровли, верхних стен и системы второго этажа. В Стандартах архитектурной графики вес внешней стены 2×6 указан как 16 фунтов на фут 9 .0403 2 . Таким образом, стена высотой 8 футов весит 8 футов x 16 фунтов/фут ² = 128 фунтов на линейный фут. Грузы, доставленные в жатку:

Условия:

Балки

Рисунок 5. На этом рисунке показаны 2 конструктивных элемента: коньковая балка и центральная балка. Оба имеют площадь притока 12 футов 0 дюймов. Нагрузка на фут балки определяется так же, как и для жаток.

Условия коньковой балки

Пример балки

Центральная балка несет половину нагрузки на перекрытие, нагрузку на перегородку и половину нагрузки на второй этаж. Живая и статическая нагрузки указаны в строительных нормах. Вес перегородки указан в Стандартах архитектурной графики как 10 фунтов на квадратный фут.

B) Состояние балки первого этажа

Резюме

Эти примеры являются типичными для типов расчетов, которые вам придется выполнять для определения равномерной нагрузки, распределяемой на балку или перемычку. Вы должны установить, какую нагрузку получает каждый линейный фут жатки или балки. Следующим шагом является использование технической литературы любой из компаний, производящих инженерные деревянные компоненты, для определения размера пролета и балки. Все они соотносят допустимые пролеты для нагрузки на фут балки. Списки пролетов основаны на допустимом отклонении, динамической нагрузке и статической нагрузке, которые перечислены в вашей книге строительных норм и правил. В части 2 «Определение размеров инженерных перекрытий и балок» мы сравниваем стоимость и характеристики некоторых изделий из инженерной древесины с пиломатериалами.
