Как рассчитать кубы бетона: сколько бетона нужно на фундамент
Сколько весит куб бетона м100? Калькулятор и таблицы
Выберите марку бетона
М 100М 150М 200М 250М 300М 350М 400М 500
Кубы (м3) Тонны (т) Килограммы (кг) Удельный вес 1м3 бетона
Бетон марки М100 (B7,5) – легкий тип бетона, используемый в подготовительных работах: при обустройстве монолитного и ленточного фундамента, при установке бордюров, в дорожном строительстве. Маркировка отражает его предел прочности – до 100 кгс/кв. см. Из таблицы ниже вы узнаете, сколько весит 1 куб бетона М100.
Таблица 1. Вес бетона М100
Масса кубометр сухого бетона, т | Масса кубометра жидкого раствора, т |
---|---|
2,18 | 2,366 |
Удельный вес (соотношение массы к занятому объему) всегда приблизителен.
Как вычислить массу?
Чтобы рассчитать, сколько весит куб бетона М100 с щебнем, важно знать рецептуру. Нужно выяснить, каково соотношение компонентов в составе: цемента, песка, щебня.
Таблица 2. Соотношение компонентов
Соотношение по весу (Ц:П:Щ) | Соотношение по объему (Ц:П:Щ) | Объем бетона из 10 л цемента, л |
---|---|---|
1:4,6:7 | 10:41:61 | 78 |
Чтобы приготовить кубометр сухой смеси, потребуется 10+41+61 = 112 частей. 1 куб равен 1 тыс. л, которые мы поделим на 112. Соответственно, часть состава – это 8,9 л. Для приготовления смеси требуется 10 частей цемента (89 л).
Его удельный вес в неуплотненном состоянии достигает 1200 кг/куб. м. Чтобы рассчитать массу, воспользуемся формулой:
m = p * V, где
m – масса 1 куб. м,
p – плотность,
V – занимаемый объем.
Подставляем известные значения:
1200 кг/куб. м * 0,089 куб. м = 106 кг
В составе бетонной смеси М100 – 106 кг цемента. Зная это, рассчитаем примерную массу других компонентов: песка (106 *4,6 = 491,28 кг) и щебня (106 * 7 = 742 кг). Для вычисления примерной массы 1 куб. метра бетона суммируем полученные результаты: 106 + 491,28 + 742 = 1339,28 кг.
Рассчитать, сколько весит куб бетона марки М100 в сухом состоянии, можно и более точно. Для этого рассчитайте массу каждого компонента с учетом занимаемого объема, пользуясь формулой. Однако результаты будут приблизительными, ведь удельный вес зависит от плотности компонентов, их влажности, способа смешивания при добавлении воды.
Чтобы заказать бетон на граните позвоните по телефонам +7 (4872) 71-65-57,+7 (967) 431-65-57 или оставьте заявку

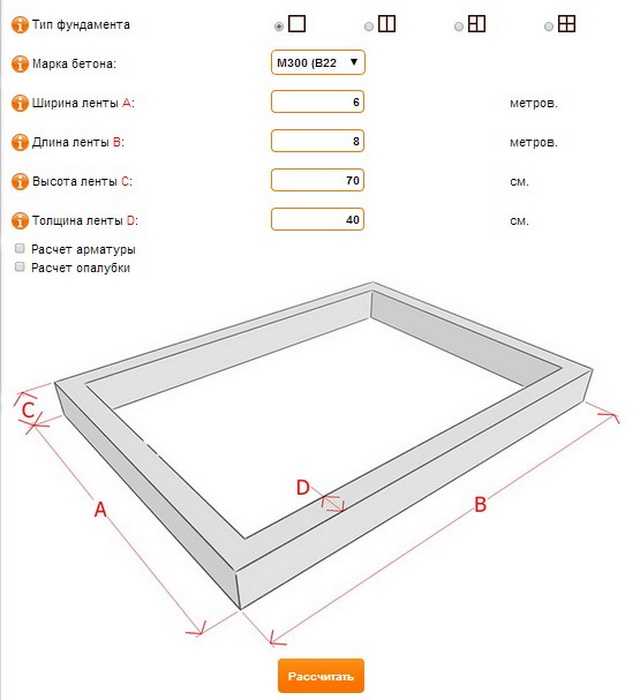

Как рассчитать кубатуру фундамента для дома
Бетон – это искусственный камен, который применяется почти во всех видах строительных работ. Раствор всегда заливается в специальную форму, где происходит его затвердевание. Если знать, как рассчитать кубатуру фундамента, то можно предотвратить неоправданные затраты на строительство. А в случае нехватки материала, рабочий процесс станет на непредвиденную паузу, что может сорвать сроки возведения строительных конструкций. Кроме этого необходимо правильно определить общее количество компонентов, которые будут использоваться для приготовления смеси.
Поскольку с этим вопросом сталкивается каждый человек, планирующий постройку, какого либо здания, мы рассмотрим его боле детально на примере наиболее популярного типа основания – ленточного монолита.
Определяем совокупный объем и поправочный коэффициент.
Зачастую, большинство строений имеют внутренние перегородки (несущие стены), под которые также следует монтировать фундамент. Так как они имеют намного меньшие размеры, следовательно, вычисления нужно производить раздельно – для внешней ленты и каждой ее части, находящейся внутри периметра. Методика расчета полностью одинакова.
Замеряются следующие параметры: длина, ширина и высота монолита. Общий объем конструкции равен произведению данных величин. Если же внутренние части ленты обладают разными параметрами, то для каждой объем вычисляется по отдельности. Конечно же, для получения общего результата все расчеты необходимо просуммировать.
В ходе расчета объема бетона обязательно нужно учитывать его усадку. Имеется в виду испарение определенной части воды, которая использовалась при приготовлении бетона. Следует отметить, что на практике сразу после заливки раствора его искусственно уплотняют, используя для этого как специальные вибраторы, так и подручные средства (металлический стержень, штыковую лопату). При этом происходит более интенсивное испарение остаточной влаги, и удаляются воздушные пузыри, которые могут быть достаточно больших объемов.
Для вычислений принято использовать усредненный коэффициент – от 1,015 до 1,02. Следовательно, полученный общий результат умножается на этот коэффициент.
Пример расчета ленточного и столбчатого фундамента.
Перед тем как будет выполняться заливка фундамента и его предварительный расчет, следует отметить, что раствор продают строго в «кубах». Каждая пропорция в ходе его самостоятельного приготовления дается из расчета на кубический метр. Следовательно, результаты всех замеров записываются в метрах.
Для начала рассмотрим расчет ленточного основания. Будем рассчитывать количество бетона для дома с размером 6х8 метров. Ширина фундамента – 30 см, длина по периметру составляет 28 м (8х2+6х2). Надземная часть 20 см, заглубление – 60 см. Основания по две несущие стены одинаковые и имеют ширину 20 см, а общую длину 12 м. Высота каждой из частей – 80 см.
Рассчитываем объем ленты: 28х0,3х0,8(0,2+0,6) м=6,72 м3.
Общий объем всех внутренних частей: 12х0,2х0,8(м)=1,92 м3.
Объем бетона, который потребуется для основания под всю площадь здания: 6,72+1,92=8,64(м3).
Теперь рассмотрим, как посчитать кубы бетона на фундамент столбчатого типа. Данный тип фундамента для дома состоит из отдельных балок и столбов.
Столбы обладают сечением 0,3 м (30 см). Их высота – 1,5 м. Количество – 20 штук. Следовательно для них нужно бетона: 0,09(0,3х0,3)х1,5м х20=2,7 м3. К полученному значению необходимо прибавить количество бетона, потребного для балок. В результате получаем общую кубатуру материала.
Контроль качества строительных испытаний бетонных кубов — Портал гражданского строительства
Каушал Кишор
Инженер-материаловед, Рурки
Критерии приемлемости качества бетона изложены в IS:456-2000. Критерии являются обязательными, и прежде чем будет признано качество бетона, должны быть соблюдены различные положения кодекса.
6 кубов размером 150 х 150 х 150 мм (номинальный размер заполнителя не более 38 мм) должны быть отлиты, 3 для 7-дневных испытаний и 3 для 28-дневных испытаний. Образцом будет комплект из
3 кубов (образец) средней прочности. Индивидуальная вариация набора из 3-х кубиков не должна превышать ±15% от среднего. Если больше, результат теста образца недействителен.
Примечание. Для заполнителей размером более 38 мм необходимо использовать формы размером более 150 мм. См. IS:10086-1982
ФОРМЫ ДЛЯ КУБОВ:
Формы для кубов необходимого размера (150 мм для номинального размера заполнителя, не превышающего 38 мм) должны быть изготовлены таким образом, чтобы облегчить их разделение на две части. Кубические формы должны быть снабжены опорной плитой и соответствовать требованиям IS:10086-1982. Размеры, допуски и материалы форм-кубов должны соответствовать таблице 1.
Объявления
Таблица-1: Размеры, допуски и материалы кубической формы 150 мм.
С.№. | Описание | Требования |
1 | Расстояние между противоположными гранями, мм | 150 ± 0,2 |
2 | Высота формы, мм | 150 ± 0,2 |
3 | Толщина стеновой плиты, мм | 8 |
4 | Угол между соседними внутренними гранями и между внутренними гранями и верхней и нижней пластинами формы.![]() | 90 ± 0,5 0 |
5 | Длина опорной плиты, мм | 280 |
6 | Ширина опорной плиты, мм | 215 |
7 | Толщина опорной плиты, мм | 8 |
8 | Допустимое отклонение плоскостности внутренних поверхностей: для новых пресс-форм, мм для используемых форм, мм | 0,03 0,05 |
9 | Допустимое отклонение плоскостности опорной плиты, мм | 0,03 |
10 | материалы a) Боковая пластина b) Базовая пластина | Чугун Чугун |
ШТАБОТКА
По ГОСТ 10086-1982 трамбовочная штанга должна быть диаметром 16±0,5 мм и длиной 600±2 мм с закругленным рабочим концом и должна быть изготовлена из низкоуглеродистой стали.
МАШИНА ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ:
Необходимо регулярно проводить калибровку машины в течение периода, не превышающего 12 месяцев с момента предыдущей проверки. Машина должна быть откалибрована при первоначальной установке или перемещении, после капитального ремонта или регулировки, а также всякий раз, когда есть основания сомневаться в точности результатов, независимо от временного интервала, прошедшего с момента последней проверки.
Точность испытательной машины должна быть проверена путем приложения пяти испытательных нагрузок с четырьмя приблизительно равными приращениями в порядке возрастания. Разница между любыми двумя последовательными нагрузками не должна превышать одной трети разницы между максимальной и минимальной испытательными нагрузками.
E = A – B
E p =[E/B]x100
A = нагрузка в Н, указанная проверяемой машиной, и
B = приложенная нагрузка в Н, определенная калибровочным устройством
(например, кольцо, тензодатчик, калибровочный цилиндр и т. д.)
Для дальнейшей проверки точности испытательной машины бетонные кубики одной марки, партии, возраста в состоянии SSD должны быть испытаны на проверяемой машине и на уже откалиброванной стандартной машине для испытаний на сжатие и найди разницу. Необходима правильная и регулярная калибровка испытательных машин.
Объявления
ОБРАЗЕЦ БЕТОНА
Образец бетона для образца для испытаний должен быть взят в смесителе или в случае товарного бетона из разгрузки транспортного средства. Такие образцы должны быть получены путем многократного пропускания совка или ведра через сливной поток бетона. Полученные таким образом образцы перемешивают лопатой на невпитывающей основе до тех пор, пока они не станут однородными по внешнему виду.
Отбор проб должен быть распределен в течение всего периода бетонирования, и частота отбора проб бетона каждой марки должна быть следующей:
Количество бетона в работе (м 3 ) | Количество образцов |
1-5 | 1 |
6-15 | 2 |
16-30 | 3 |
31-50 | 4 |
51 и выше | 4 плюс один дополнительный образец на каждые дополнительные 50 м 3 или их часть. |
Примечание. Частота отбора проб может быть согласована между поставщиком и покупателем.
ЛИТЬЕ КУБИКОВ:
Пластины формы для кубов должны быть сняты, должным образом очищены в собранном виде, а все болты должны быть полностью затянуты. Затем на все поверхности формы наносится тонкий слой масла. Важно, чтобы боковые грани куба были параллельны.
После взятия образцов бетона и их смешивания кубы должны быть отлиты как можно скорее. Образец бетона заливается в кубические формы слоями толщиной примерно 5 см. При укладке каждого совка бетона совок должен перемещаться по верхнему краю формы по мере того, как бетон соскальзывает с нее, чтобы обеспечить симметричное распределение бетона в форме. Каждый слой должен быть утрамбован либо вручную, либо с помощью вибрации, как описано ниже.
УПЛОТНЕНИЕ ВРУЧНУЮ:
Каждый слой бетона, залитого в форму, уплотняют трамбовкой не менее чем за 35 ударов. Штрихи должны быть проникнуты в нижележащий слой, а нижний слой должен быть проштопан по всей его глубине. Там, где трамбовочная планка оставляет пустоты, по бокам формы следует постучать, чтобы закрыть пустоты.
УПЛОТНЕНИЕ ВИБРАЦИЕЙ:
При уплотнении вибрацией каждый слой должен вибрировать с помощью электрического или пневматического молота или вибратора или с помощью подходящего вибростола до тех пор, пока не будут достигнуты указанные условия.
ОТВЕРДЕНИЕ :
Отлитые кубики хранят под навесом в защищенном от вибрации месте при температуре от 220С до 330С в течение 24 часов, накрыв влажной соломой или мешковиной.
Куб извлекают из форм по истечении 24 часов и погружают в чистую воду при температуре от 240С до 300С до 7 или 28-дневного возраста испытаний. Кубики должны быть испытаны в насыщенном и сухом состоянии.
Для точного представления фактической прочности бетона в конструкции дополнительные кубы должны быть отлиты, складированы и свернуты в идентичных условиях этой конструкции и испытаны в требуемом возрасте.
Объявления
ИСПЫТАНИЯ БЕТОННЫХ КУБИКОВ:
Размеры образцов с точностью до 0,2 мм и их вес должны быть отмечены перед испытанием. Опорные поверхности испытательной машины должны быть вытерты начисто, а любой рыхлый песок или другие материалы должны быть удалены с поверхности образца, который должен находиться в контакте со сжимающими плитами. Кубик должен быть помещен в машину таким образом, чтобы нагрузка прикладывалась к противоположным сторонам кубов как литых, а не к верху и низу. Ось образца должна быть тщательно выровнена с центром упора сферически закрепленной плиты. Между поверхностями испытуемого образца и стальной плитой испытательной машины не должно использоваться никакого уплотнения. Когда блок со сферической посадкой прижимается к образцу, подвижная часть должна осторожно вращаться рукой, чтобы можно было получить равномерную посадку. Нагрузку следует прикладывать без ударов и непрерывно увеличивать со скоростью примерно 140 кг/кв. см/мин до тех пор, пока сопротивление образца возрастающей нагрузке не сломается и невозможно будет выдержать более высокую нагрузку. Затем необходимо зарегистрировать максимальную нагрузку, приложенную к образцу, и отметить внешний вид бетона и любые необычные особенности типа разрушения, см. рис. 1 и рис. 2. Прочность бетона на сжатие рассчитывается по формуле: Максимальная нагрузка/Площадь поперечного сечения куба Указывается с точностью до 0,5 Н/мм 2
ПРИЕМКА:
Для приемки должны быть выполнены оба условия:
-2
b) Результат любого отдельного испытания соответствует в соответствующих пределах, как указано в таблице 2
Таблица 2: Характеристическая прочность на сжатие Требование:
Указанный сорт | Среднее значение группы из 4 неперекрывающихся последовательных результатов испытаний в Н/мм 2 | Отдельные результаты испытаний в Н/мм 2 |
М-15 | >= fck + 0,825 x установленное стандартное отклонение (округлено до 0,5 Н/мм 2 ) или fck + 3 Н/мм 2 в зависимости от того, что больше | >=fck – 3 Н/мм 2 |
М-20 или выше | >= fck + 0,825 x установленное стандартное отклонение (округлено до 0,5 Н/мм 2 ) или fck + 4 Н/мм 2 в зависимости от того, что больше | >= fck – 4 Н/мм 2 |
Примечание. При отсутствии установленного стандартного отклонения можно принять значения, приведенные в таблице 8 стандарта IS:456-2000.
ПРИМЕР ИНТЕРПРЕТАЦИИ ДЛЯ БЕТОНА МАРКИ 25
Для заливки 31-50 м 3 4 образца (каждый образец по 3 куба) обязателен.
1. Среднее значение набора из трех кубиков (одного образца) должно иметь прочность в пределах ±15% от среднего значения. В противном случае результат этой выборки будет недействительным.
2. Среднее значение 4 проб (4 средних значения, полученные из каждой пробы из 3 кубов) должно соответствовать критериям, приведенным в таблице 2. Для бетона марки М-25 среднее значение этих 4 образцов должно быть не менее 29Н/мм2 или 25 Н/мм 2 плюс 0,825-кратное стандартное отклонение, в зависимости от того, что больше.
3. Любой отдельный результат испытаний куба из вышеперечисленных должен иметь значение не менее 21 Н/мм 3 .
В случае сомнений в отношении марки используемого бетона либо из-за плохого качества изготовления, либо на основании результатов испытания кубической прочности необходимо провести дополнительные испытания, такие как неразрушающий контроль с помощью молотка для испытаний бетона, ультразвукового прибора для испытания бетона и т. д. Частичное разрушающее испытание с помощью бурение кернов и испытание их на сжатие. Ни в коем случае не должно тестироваться менее трех ядер. Заключительный тест включает в себя нагрузочное тестирование конструкции.
ПРОЧНОСТЬ БЕТОНА:
Испытание кубом само по себе не является критерием долговечности бетонной конструкции. Прочный бетон — это бетон, который удовлетворительно работает в рабочей среде во время ожидаемых условий воздействия во время эксплуатации. Указанные и используемые материалы и пропорции смесей должны быть такими, чтобы сохранить целостность и, если применимо, защитить встроенный металл от коррозии.
Реклама
Важно, чтобы каждая бетонная конструкция продолжала выполнять свои предназначенные функции, то есть сохраняла требуемую прочность и работоспособность в течение установленного или традиционно ожидаемого срока службы. Из этого следует, что бетон должен быть в состоянии противостоять процессам износа, которым он может подвергаться. Такой бетон считается прочным.
И прочность, и долговечность должны учитываться на этапе проектирования. Акцент сделан на слове «оба», потому что было бы ошибкой заменять чрезмерный акцент на силе чрезмерным акцентом на долговечности.
