Как рассчитать бетон на фундамент ленточный: Калькулятор ленточного фундамента

схему ленточного основания;длину и ширину дома;ширину и высоту ленты.

В программе указано, в каких единицах следует выражать линейные параметры. Обычно калькулятор позволяет рассчитать не только бетон: параллельно выполняется расчет профиля, длины и общего веса арматуры, размеров опалубки, объема теплоизоляционных материалов

В качестве примера предлагается определить количество расходных материалов, необходимых для того чтобы заложить основание под дачный однокомнатный домик. В калькулятор вводят параметры из таблицы 1.

Калькулятор фундамента

Калькулятор фундамента поможет вам самостоятельно произвести расчет требуемого объема бетона для заливки фундамента, а также рассчитает количество опалубки и арматуры. Стоит отметить, что параметр «Высота фундамента» включает в себя, как глубину подземной части, так и высоту надземной.

Если у вас межкомнатные перегородки не представлены конструкцией несущего типа, тогда под них используется более легкий слой фундамента, имеющий свои геометрические показатели, и вам необходимо произвести расчет фундамента для перегородок отдельно в калькуляторе, а затем суммировать полученные данные.

Расчет фундамента

Прежде чем начать строительство дома, первым делом вы должны ознакомиться с составом почвы, так как от качественных показателей грунта зависит как выбор типа фундамента, так и затраты, связанные с процессом строительства.

Следующим этапом следует произвести расчет фундамента, а именно рассчитать постоянную нагрузку от самого дома, и временную — от ветра и снежного покрова, для того, чтобы определить, выдержит ли грунт нагрузку от дома и фундамента.

Затем вы можете приступить к расчету объема бетона для фундамента. Для этого следует длину конструкции, а сюда входит, как периметр с внешней стороны, так и длина абсолютно всех перегородок между комнатами, умножить на ее высоту и ширину, но при условии, что лента фундамента имеет по всей длине одинаковое сечение.

L — Длина фундамента

A — Высота фундамента

B — Ширина фундамента

Если вы планируете приготовить бетон самостоятельно, то вам следует знать, что бетон чаще всего готовят из цемента марок М 500 и М 400 с применением песка и щебня. Рассчитывая пропорции бетона, следует учитывать множество факторов, такие как, фракции щебня и песка, их плотность, требуемые качества бетона. В таблице «Пропорции бетона» указаны усредненные данные.

При расчете арматуры для армирования фундамента, стоит знать, что нагрузку на себя принимают продольные прутки, и поэтому для них используется ребристая арматура, в основном 10-12 мм, а вертикальные и поперечные прутки делают из гладкой и тонкой арматуры, так как они не несут нагрузки.

Для быстрого расчета объема бетона для заливки фундамента, а также всех необходимых строительных материалов, вы можете воспользоваться нашим калькулятором фундамента, расположенным выше.

Источники: http://stroy-calc.ru/raschet-lentochnogo-fundamenta, http://stroitel-list. ru/fundament/raschet-lentochnogo-fundamenta-opredelyaem-kolichestvo-betona.html, http://calcsoft.ru/kalkuljator-fundamenta

Комментариев:

Рейтинг: 70

Выполнение расчета бетона на ленточный фундамент является одним из важнейших этапов подготовки к обустройству рассматриваемого основания.

Существует множество специальных сервисов, позволяющих выполнить необходимые манипуляции в автоматическом режиме, задав лишь требуемые исходные данные. Однако лучше всего выполнять расчет материала на обустройство ленты самостоятельно. Это позволит избежать погрешностей, тем более что никакие сложные формулы и труднодоступные данные для таких расчетов не используются.

Ленточный фундамент — непрерывная бетонная лента, расположенная под стенами дома.

Основная информация о ленточных фундаментах

Ленточное основание представляет собой непрерывную бетонную ленту, обустроенную под стенами здания. Ленты обустраиваются под несущими стенами и внутренними перегородками. Благодаря таким бетонным элементам обеспечивается равномерное распределение веса строения по всему периметру.

При условии грамотного обустройства бетонная система сможет нормально противостоять сезонным изменениям состояния почвы, предотвращая перекос возведенного здания.

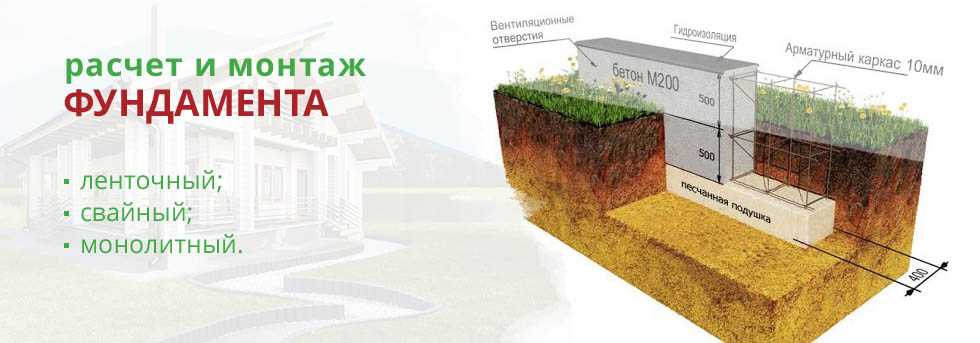

Схема ленточного фундамента.

Чтобы готовое сооружение было по-настоящему надежным, качественным и долговечным, к его обустройству нужно соответствующим образом подготовиться, выполнив в первую очередь расчет количества бетона.

Для этого используется простейшая формула, в соответствии с которой необходимое количество бетона определяется как двойное произведение ширины ленты на ее высоту, умноженное на сумму длин внутренней и внешней сторон конструкции.

Ниже приведен пример расчета.

Вернуться к оглавлению

Необходимое количество бетона определяется в кубических метрах, поэтому основная задача расчета сводится к установлению объема ленточной конструкции.

В качестве исходных данных используются следующие значения:

тип основания;особенности конфигурации основания;толщина ленты;площадь ленты;наличие и габариты ребер жесткости;глубина заложения опорной системы;ширина ленты;суммарная длина опорной конструкции.

Вернуться к оглавлению

Для установления необходимого количества бетонного раствора определитесь в первую очередь с шириной обустраиваемой конструкции, ее суммарной длиной и итоговой высотой.

Схема необходимого количества бетона на ленточный фундамент.

Как правило, ширина ленты составляет 200-400 мм. Конкретное значение подбирается индивидуально в соответствии с требуемой площадью фундаментной опоры.

Под высотой конструкции следует понимать суммарное значение глубины заложения фундамента и высоты его надземной части (чаще всего это 400-500 мм).

К примеру, основание закладывается на 1,5-метровую глубину. Надземная часть основания имеет высоту 400 мм. В данном примере суммарная высота опоры составит 1,9 м.

Для определения общей длины конструкции нужно сложить периметр наружных стен с длиной опорной конструкции, обустроенной под внутренними стенами.

В качестве примера будет рассмотрен фундамент для дома 6х6 м с одной внутренней стеной. В ситуации с таким домом суммарная длина опорной конструкции составит 30 м. Из них 24 м будет занимать опора под наружными стенами, а оставшиеся 6 м — это длина перемычки под одной внутренней стеной.

Рисунок 1. Пример расчета бетона для ленточного фундамента.Ширина конструкции в этом примере составляет 40 см.Суммарный расход бетона на обустройство основания с приведенными параметрами составит: 1,9х30х0,4=22,8 м³.Бетон готовится в соответствии со следующим рецептом: на 1 часть цемента берется 3 части песка и 5 частей щебенки. По приведенным пропорциям вы сможете определить нужное количество каждого компонента.Количество воды определяется индивидуально в зависимости от нужной марки бетона.

Для большего удобства ориентируйтесь на таблицу на рис. 1.Дополнительно учитывайте расход материала на обустройство песчаной подушки.В зависимости от типа грунта толщина песчаной подушки для ленточного фундамента может составлять от 20 до 60 см (по другим нормативным документам — до 80 см). Установив оптимальную толщину подушки конкретно для вашего случая, вы сможете рассчитать необходимое количество песка.

Удачного расчета!Фундаментом называется подземная часть здания или сооружения, принимающая нагрузки и передающая их на грунт.Самым популярным видом фундамента при строительстве домов считается ленточный фундамент. Такое распространенное применение ленточного фундамента объясняется его универсальностью и доступной стоимостью. Перед тем как приступить к строительству, нужно сделать выбор между мелкозаглубленным и заглубленным ленточным фундаментом.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный фундамент экономит, как бюджет, так и время. И трудозатраты будут значительно меньше, так как для его сооружения не потребуется глубокий котлован. Используется такой фундамент для облегченных конструкций небольшой площади:

домов из деревагазобетонных сооружений или зданий, построенных из газобетонных и пенобетонных блоков, высота которых не превышает 2 этажа монолитных зданий с несъёмной опалубкойнебольших сооружений, построенных из камня

Глубина мелкозаглубленного фундамента достигает полметра.

Заглубленный ленточный фундамент

Такой фундамент применяется для постройки сооружений с тяжёлыми стенами, бетонными перекрытиями, подвалом или подземным гаражом. Длину заглубления фундамента нужно рассчитать заранее. Сначала необходимо определить уровень промерзания грунта, затем вычесть 30 см и уже на этой глубине закладывать фундамент.

Подготовка к работе

Чтобы самостоятельно возвести ленточный фундамент, вначале обязательно нужно провести точное планирование. Необходимость тщательных расчетов объясняется тем, что фундамент является одним из важнейших конструктивных элементом любого здания или дома. Допущенные в начале строительства ошибки могут спровоцировать негативные последствия в ходе эксплуатации дома.

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

определить ось возводимого сооруженияпри помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения с помощью угольника определить ещё один уголпроверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

Устройство подушки и гидроизоляция ленточного фундамента

На готовую траншею следует уложить песчаную подушку с добавлением гравия.

Рекомендованная высота каждого слоя составляет 120-150 мм. После этого каждый слой необходимо пролить водой и утрамбовать для увеличения плотности. Чтобы изолировать готовую подушку, нужно на неё выложить прочную гидроизоляционную пленку.

Установка опалубки ленточного фундамента

Опалубка обычно изготавливается из струганных досок толщиной приблизительно 40-50 мм. Можно использовать для этой цели шифер.

При возведении опалубки контролируйте вертикальность.

Рекомендованная высота каркаса над землёй равна 30 см. Это нужно, чтоб соорудить небольшой цоколь. В опалубке укладываются асбестобетонные трубы для ввода в здание канализации и водопровода.

Проложите между бетоном и опалубкой полиэтиленовую пленку, это защитит опалубку от загрязнения.

Укладка арматуры

Следующий этап – установка арматуры. Арматурные стержни сечением 10-12 мм связываются специальной вязальной проволокой так, чтобы стороны квадратных ячеек равнялись 30-40 см. Арматура может быть как стальная, так и стеклопластиковая.

ru/images/lentochnyiy_fundament_ill07.jpg»>

Не рекомендуется использовать для крепления арматуры сварочный аппарат, чтобы избежать коррозии в местах сварки. Размещая арматуру в траншее, следите за отступами от краев. Рекомендуемый отступ – 50 мм.

Вентиляция и коммуникации

Далее необходимо обеспечить вентиляцию фундамента и предусмотреть технологические отверстия для ввода коммуникаций в здание. Возьмите часть асбоцементной или пластиковой трубы и привяжите его к арматуре.

Заливка ленточного фундамента бетоном

Заполняйте опалубку бетоном постепенно. Толщина слоев составляет 15-20 см, во избежание пустот и увеличения общей прочности трамбуйте слои специальным инструментом – деревянной трамбовкой, либо глубинным вибратором.

Можно заказать готовую бетонную смесь с завода или сделать ее самому с помощью бетономешалки. Рекомендуемая пропорция цемента, песка и щебня такова: 1:3:5.

Слои не должны отличаться составом. В холодную погоду следует применять подогреватель бетона и морозостойкие добавки, в жаркую — поливать бетон водой.

Окончание работ

По окончанию заливки бетона, его следует закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели.

Любая стройка начинается с заложения основания, воспринимающего нагрузку, которую оказывает на него дом или забор.

Самым популярным является ленточный фундамент, в состав которого входит бетон и армирующие элементы. Железобетонную ленту закладывают под тяжелые сооружения с массивными перекрытиями. Точный предварительный расчет количества смеси позволяет залить фундамент за один прием, избежать необходимости докупать бетон и тратить деньги на его доставку.

Оглавление:

Технология расчета для домаФундамент для забораОнлайн калькулятор

Факторы, влияющие на расчет бетона на ленточный тип фундамента

Количество бетонной смеси напрямую зависит от линейных размеров основания сооружения. Суммарная длина ленты определяется по проекту: бетон обязательно заливают под наружные стены и несущие простенки. Высота вертикальных граней ленты подбирается с учетом рельефа участка, уровня залегания подпочвенных вод, плотности и пучинистых свойств грунта, а также уровня его промерзания.

Сечение ленты, а затем и ее ширину рассчитывают исходя из характеристик грунта и общей нагрузки на фундамент.

Последний параметр определяют как сумму веса сооружения с отделкой, массы жильцов дома, снеговой нагрузки. Расчет площади подошвы выполняют путем деления суммарной нагрузки на табличное значение сопротивления грунта. В формулу включают коэффициент условий работы фундамента – он зависит от сочетания типа грунта и жесткости конструкции.

Полученную опорную площадь умножают на коэффициент надежности. В среднем он составляет 1,2 и соответствует 20%-ному запасу, обеспечивающему снижение давления на основание. Разделив площадь горизонтального сечения ленты на ее высоту, получают искомую величину – ширину ленточного фундамента.

Как самому рассчитать бетон для фундамента

Определить кубатуру смеси можно самостоятельно, применяя простейшие формулы.

Для этого нужно знать ширину ленточного фундамента, его высоту и общую длину. Длина ленты определяется как сумма периметра и несущих простенков. Высота складывается из надземной части и глубины заложения, ширину берут из предварительного расчета несущей способности фундамента.

Условно примем ширину равной 0,3 м, высоту – 1,6 м, длину – 40 м. Бетон рассчитывают как объем параллелепипеда:

V = 0,3 х 1,6 х 40 = 19,2 м3.

Чтобы упростить расчет количества бетона и избежать при этом ошибок, можно использовать программу-калькулятор. Для этого готовят стандартные исходные данные:

схему ленточного основания;длину и ширину дома;ширину и высоту ленты.

В программе указано, в каких единицах следует выражать линейные параметры. Обычно калькулятор позволяет рассчитать не только бетон: параллельно выполняется расчет профиля, длины и общего веса арматуры, размеров опалубки, объема теплоизоляционных материалов

В качестве примера предлагается определить количество расходных материалов, необходимых для того чтобы заложить основание под дачный однокомнатный домик.

Есть программы, в которых арматура рассчитывается по умолчанию, на основании размерных параметров и в соответствии со строительными нормами СНиП 52-01-2003.В результате вычислений калькулятор выдает сформированные в виде таблицы результаты.Таблица 2Наименование параметраЗначение параметраЕдиница измеренияПримечаниеСуммарная длина ленточного основания22,4мРасчет выполнен по осевой линии ленты.Площадь подошвы8,96м2Площадь поверхности, на которую опирается фундамент. По ней определяют размеры гидроизоляции.Площадь наружной боковой поверхности ленты16,8м2Она равна площади утеплителя, которым фундамент закрывают с наружной стороны.Чистый объем бетонной смеси6,3м3Из-за усадки бетон следует заказать с 10-15%-ным запасом.Масса раствора14,74тЭто приблизительная масса с учетом средней плотности раствора марки М200Давление, которое оказывает фундамент на почву0,165Кгс/см2Распределенная нагрузка на единицу площади опорыЕсли выбрана дополнительная опция расчета арматуры, то калькулятор выкладывает следующую информацию: минимальный диаметр продольных арматурных прутьев, число рядов арматуры в каждом поясе, наименьший диаметр поперечных хомутов, шаг арматуры, ее общую длину и вес.

В качестве него используется бетон, кирпич, металл, дерево. Чтобы получить основание высокого качества, учитывают плотность грунта, глубину его промерзания, уровень расположения грунтовых вод.Так как забор считается легким сооружением, в его основание обычно заливают «тощий» бетон марки марки 150. При условии легкого или скального грунта пригодна бетонная смесь марки 100 с невысоким содержанием цемента.

На участках со сложным рельефом и рыхлым грунтом желательно использовать 200-й бетон.Чтобы рассчитать объем смеси, нужно для начала выяснить габариты ленты. Ее длина соответствует протяженности забора, ширина чаще всего составляет 0,4 м.Средняя глубина ленточного фундамента для забора — 0,5 м. Она является оптимальной для деревянных и металлопрофильных ограждений.

Для более массивных конструкций делают фундамент глубокого заложения, проходящий ниже уровня промерзания грунта (обычно разница составляет 30 см).Пример расчетаТребуется изготовить основание под забор из армированных бетонных блоков общей длиной 25 м. Ограждение устанавливается на участке с пылеватым песчаным грунтом, промерзающим на глубину 1,5 м. Бетон для заливки ленты считают так:Н = 25 х 0,4 х (1,6 + 0,3) = 19 м3.Если смесь будет изготавливаться самостоятельно, следует помнить: фундамент будет прочным лишь при условии составления рецептуры бетона в соответствии со строительными нормами.

Источники:

• 1pofundamentu. ru
• tolkobeton.ru
• stroy-calculators.ru
• stroitel-list.ru

Как рассчитать материалы в бетонном фундаменте. – Секреты строительных подрядчиков

17 августа 2009 г.

Загрузите изображения здесь, если они не отображаются такие материалы, как цемент, песок и гранит, которые вы будете использовать для фундамента.
Часто бетон в основном смешивают в соотношении 1:2:4, когда вы видите такую ​​спецификацию, это просто означает один мешок цемента на четыре емкости с песком и восемь головок гранита.
Обратите внимание, что первое число представляет собой мешок с цементом, который эквивалентен двум головным уборам, поэтому песок принимается за четыре головных убора, а гранит, представленный числом 4 в соотношении, принимается за восемь головных уборов.
Опираясь на это знание, нам легко сделать очень быстрый расчет, по крайней мере, чтобы быть близким к тому, что нам может понадобиться на месте.
Чтобы сделать этот расчет, добавьте сумму отношения 1+2+4=7
Рассчитайте кубический объем бетона для фундамента.
Исходя из предыдущей статьи, общая длина траншеи была принята равной 65,6 м
Высота бетонной балки 1,1 м или 1100 м с изображения 2
Ширина 0,225 м или 225 мм
Следовательно, общий объем бетонных балок = 65,6 м x 1,1 x 0,225 =16,236
Теперь разделите 16,236 на сумму отношения, которое равно 7
16,236/7=2,31943 м3
Приняв константу, объем мешка цемента равен 0,035 м3
Разделите 2,31943 на 0,035
= 66 мешков цемента, чтобы сделать все бетонные балки, однако не забывайте, что цемент и песок также будут использоваться для заделки перед установкой бетонных балок.
Для требуемого песка умножьте 2,31943 м3 на 2, чтобы узнать объем, поскольку он находится в соотношении 1:2:4
Следовательно, объем песка требуется =4,63886 м3
Если мы возьмем объем самосвала равным 3,8 м3, то
4,63886 /3.8=1 1/2 рейс 5-тонного самосвала для бетонной балки.
Для гранита используйте такое же соотношение: 1 мешок цемента на 4 тарелки песка на 8 тарелок гранита
Таким образом, для требуемого гранита умножьте 2,31943 м3 на 4, чтобы узнать объем, поскольку он находится в соотношении 1:2:4
, следовательно, требуемый объем гранита = 9,27772
Если мы возьмем объем самосвала равным 3,8 м3, тогда
9,27772 /3.8=2 1/2 рейса гранита (Без учета воды и других расходов на обслуживание
Если один мешок стоит 1800 N, то 66 мешков = 118 800 N
И если один рейс песка стоит 15 000 N
, то 1 1/ 2 поездки = N22,500
И если одна поездка с 5 тоннами гранита = N30,000
, то необходимая стоимость гранита = 2 1/2 x N30,000
= N75,000
Итого = N118,800 + N22,500 + N75,000
= N216,300
Для немецкого пола или наружного бетона-
Умножьте длину на ширину на толщину или ширину плана с изображения.
Добавить 3,825 +3,95 +1,375 +1,25+4,975+1,25=16,625
Добавить 3,825+2,910+3,825=10,560
Итак, умножить сумму на объем = 16,625 х 10,560 х 0,2
Чтобы узнать необходимое количество цемента разделить 35,112 на сумму отношения, которое равно 7
= 35,112 / 7
= 5,016 м3
Принимая постоянную, объем мешка цемента которого равен 0,035м3,
делим 5,016м3 на 0,035
=143 мешка цемента для немецкого пола или надземного бетона.
Примените описанные выше шаги для песка и гранита,
Для песка,
Умножьте 5,016 на 2 = 10,032, затем разделите на 3,8 м3
= 3 рейса 5 тонн острого песка на 3,8 м3
=5 1/2 рейса 5 тонн гранита
Таким образом, если один мешок цемента стоит N1800
, то 143 мешка цемента будут стоить N1800 x 143 =N257 400
И если одна поездка с песком стоит N15 000
, то 3 поездки по 5 тонн острого песка = N45 000
И если одна поездка с 5 тоннами гранита стоит = N30 000
, то 5 1/2 поездок с 5 тоннами гранита = N165,000
Таким образом, общая сумма для бетона без учета других сопутствующих материалов
=N216,000+257,000+45,000+165,000
ИТОГО=N683,400
Это трудно понять, я думаю, но вы все равно можете изучить это по крупицам.

Без категории

Архитектор с многолетним опытом

BuildingHow > Продукты > Книги > Том A > Оценка количества/стоимости > Расчет количества бетона

Простое здание с цокольным этажом и подвалом

<проект: Оценка10>

Здание, которое будет использоваться для расчета количества и оценки стоимости, показано на рисунке справа.
Состоит из цокольного этажа и цокольного этажа (с одной поперечной стеной), а его фундамент состоит из фундаментов, связанных соединительными балками, а также из одного ленточного фундамента. В следующих параграфах представлена ​​подробная оценка количества материалов, таких как бетон, опалубка, распорки, арматура, оптимизация графиков армирования, а также общее количество и смета стоимости каркаса конструкции.

Этапы количественной оценки

План первого этажа и разрез Α-Α

Расчет количества бетона цокольного этажа

Балки – плиты

    S1: 4,40 x 5,00 x 0,18                                                                =  3, 9,6

(2)     b1,b2: 2 х [(5,00-2 х 0,40) х 0,30 х 0,32]                                τμήμα κόμβου): 4 x (0,40 x 0,40 x 0,32) = 0,20

Всего = 4,97 M ³

Слобные колонны

(4)

. C1,2,3,4: 4 x (0,40 x 0,40 x 2,50)                                           =  1,60 м ³

План подвала

Расчет количества бетона цокольного этажа

Beams-плиты

S1: 4,40 x 5,00 x 0,18 = 3,96

(2) B1, B2: 2 x [(5,00-2 x 0,40) x 0 ,25 x 0,32]                                      =  0,67

(3)   b3,sw5: 2 x [(4,40-2 x 0,40) x 0,25 x 0,32]                                  κόμβου): 4 x (0,40 x 0,32) = 0,20

Всего = 5,41 м ³

Колонны

(5) C1,2,3,4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4: 4 x (0,40 x 0,40 x 2,50)                                           = 1,60 м ³

(6)    SW5: 3,60 x 0,25 x 2,50                                                            =  2,25

          Total                                                                                              =   3,85  m ³

План фундамента

Расчет количества бетона фундамента

Очинки F3,4,5:

2 x (1,00 x 1,00 x 0,50) +3,00 x 0,85 x 0,50 = 2 275

(2) CB1, 2:

         2 x (3,60 x 0,30 x 0,60) + (2 x 0,30 x 0,10 x 0,30) +

         + 2 x (0,30 x 0,30 x 0,30)                                                                  = 1,368

(3) SF: 4,40 x 1,00 x 0,30 + 4,40 x 0,30 x 0,30 = 1716

(4) столбцы (дополнительный объем из -за равной глубины основания.
