Расчет армопояса. | Построим свой дом

Под междуэтажным перекрытием (за исключением монолитного ж/б перекрытия) в блочном/кирпичном доме необходимо устраивать армированный пояс из железобетона — армопояс.
Основное предназначение армопояса под междуэтажным перекрытием — равномерно распределить нагрузку на стены. В некоторых частных случаях, армопояс может быть расположен непосредственно над оконными проемами и выполнять функции перемычек. Размеры поперечного сечения армопояса и диаметр рабочей арматуры должен быть определен по расчету ж/б конструкций. Диаметр вспомогательной арматуры, не должен быть менее 6 мм.
Для примера рассчитаем частный случай, где армопояс расположен непосредственно над оконным проемом и выполняет функцию ж/б перемычки.

Пример расчёта армопояса.

Требуется рассчитать армопояс 250×200мм (высота×ширина) над оконным проемом шириной 2,1м; под облегченные плиты перекрытия ПНО размером 6280х990х160мм и весом 1500 кг.
Расчёт.
М = qL²/8,
где q — распределенная нагрузка на каждый метр армопояса
q = собственный вес армопояса + нагрузка от плит ПНО + эксплуатационная нагрузка
q = 2500кг/м³×1м×0,2м×0,25м +1500кг/2 +400 кг/м²×6м/2 = 125 кг/м + 750кг/м + 1200 кг/м = 2075 кг/м
h0 = 21см — расстояние от центра сечения арматуры до края сжатой зоны ж/б перекрытия
Расчётное сопротивление сжатию для бетона класса В20 — Rпр (Rb) = 117 кгс/см2 (11,5 МПа).

b = 0,2 м , тоже значение что и в моих предыдущих расчетах в группе построим свой дом //vk.com/wall-72891995_213 Расчетное сопротивление растяжению для арматуры класса А-III — Ra = 3600 кгс/см2 (355 МПа).

М = 2075×2,1²/8= 1143,84 кг•м
А0 = M/b×h0²×Rпр = 1143,84 /(0,2×0,21²×1150000) = 0,1127
По вспомогательной таблице для расчёта изгибаемых элементов прямоугольного сечения, армированных одиночной арматурой (согласно «Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84)») находим η = 0,94 и ξ = 0,12 (vk.com/postroim_svoi_dom ).

Требуемая площадь сечения арматуры:
Fa = M/η×h0×Ra = 1143,84 /(0,94×0,21×36000000) = 0,000165 м2 = 1,61 см2.
Основная рабочая арматура армопояса: 2 стержня Аlll d12мм, центр сечения арматуры находится на расстоянии 4 см от низа армопояса.

Fa(факт)= 2,26см²
Fa ≤ Fa(факт)
1,61 см² < 2,26см²
Условие выполняется.

Коэффициент армирования —
μ = Fa/b×h,
Процент армирования — μ% = 100×μ
μ% = 100×2,26/25×20 = 0,452 %
Проверка соблюдения граничных условий:
ξ ≤ ξR
ξR = ξ0/{1+σа/400(1+ξ0/1,1)}
ξ0 = a — 0.008Rпр,
где Rпр принимается в МПа; коэффициент а = 0.85 для тяжелого бетона и а = 0.8 для бетона на пористых заполнителях.
ξ0 = 0.85 — 0.008•11,5 = 0,758
ξR = ξ0/{1+σа/400(1+ξ0/1,1)}
ξR = 0.758/(1 + 365/400(1 + 0.758/1.1)) = 0,2984
0,12 < 0,2984
Граничное условие выполнено.

Проверка прочности по касательным напряжениям.

Так как арматуру в верхнем слое и поперечное армирование в армопоясе (хомуты или вертикальные стержни) мы не предусматривали, то следует проверить прочность армопояса по касательным напряжениям:

Qmax ≤ 2.5×Rbt×b×ho ,
где Qmax — максимальное значение поперечной силы (определяется по эпюре поперечных сил). При нашей расчетной схеме Qmax = ql/2 = 2075•2,1/2 = 2178,75 кг;
Rbt — расчетное сопротивление бетона растяжению //vk. com/wall-72891995_272, для класса бетона B20 Rbt = 9,18 кгс/см2;
2178,75 кг < 2,5×9,18×20×21= 9639 кг
Q ≤ 1.5Rbt×b×h0²/с
или
Qmax ≤ 0.5Rbt×b×ho + 3ho×q ,
где Q — поперечная сила в конце наклонного сечения, начинающегося от опоры; значение с принимается не более сmax = 3ho. При нашей расчетной схеме значение Q на расстоянии 3×21 = 63 см или 0,63м от опоры составит Q = ql/2 — 0,63q = 2178,75 — 2075•0,63= 871,5кг;
871,5 кг < 1.5•9,18•20•21²/63 = 1927 кг

Условия прочности по касательным напряжениям выполняется и в этом случае расчёта поперечной арматуры по сечениям, наклонным к продольной оси, не требуется. Однако это вовсе не означает, что арматура в верхней части ж/б армопояса
и поперечная арматура совсем не нужны. Арматура верхнего пояса и поперечная арматура перераспределяет внутренние напряжения, а потому использование арматуры в верхнем поясе и поперечной арматуры необходимо , так как все возможные нагрузки и их сочетания предусмотреть невозможно. Диаметр стержней арматуры верхнего пояса и поперечной арматуры можно выбрать меньше диаметра рабочей арматуры.

#Расчет#армопояса

#Построим#свой#дом

когда нужен и как заливать

В связи с внедрением прогрессивных технологий и использованием новых стройматериалов, возросли требования к устойчивости строений и их долговечности. Для укрепления конструкции здания и повышения прочности несущих внешних стен в верхней части коробки выполняется силовой пояс в виде бетонного контура, усиленного арматурой. Армопояс равномерно распределяет давление крыши и через стены передает нагрузку на фундамент. На прочностные свойства влияет высота и толщина армопояса, а также конструктивные особенности арматурного каркаса и марка бетона.

Конструкция армопояса

Для сглаживания нагрузок от веса кровли и межэтажных панелей на торцевую плоскость капитальных стен сооружается специальный железобетонный пояс. Он выполняется также в процессе заливки монолитного фундамента.

Планируя соорудить цокольный, межэтажный или фундаментный армированный пояс, необходимо выполнить следующие действия:

• продумать конструктивные особенности железобетонного контура усиления;
• подобрать оптимальный размер арматуры и определиться с высотой армопояса;
• приобрести необходимые для постройки армопояса строительные материалы.

Определяясь с конструкцией, размерами и применяемыми материалами, следует учесть действующие усилия на уровне перекрытия этажа, а также нагрузочную способность стен, для изготовления которых использовались пористые блоки. При использовании облегченных плит перекрытия допускается использовать менее мощный армопояс. При этом ширина должна быть равна толщине стен. Остановимся более детально на конструктивных особенностях и размерах.

Для того, чтобы повысить прочность несущих внешних стен необходимо делать армопояс

Из чего изготавливается армопояс?

Конструкция армированного пояса регламентирована строительными нормами. Это силовой контур, предотвращающий деформацию коробки здания.

Для изготовления армированного пояса применяются следующие стройматериалы:

• бетонный раствор с маркировкой М400 и выше. Смесью заполняется опалубочный каркас, внутри которого расположена арматурная решетка. После застывания бетона образуется силовой контур по периметру несущих стен. Бетонная смесь изготавливается по стандартной рецептуре на базе портландцемента, щебня и песка. Важно выполнять бетонирование в один заход с дальнейшим уплотнением бетонного массива с помощью вибрационного оборудования. Важно не допустить формирования воздушных полостей внутри монолита;
• стальные прутки с размером поперечного сечения 0,8-1 см. Рифленая арматура разрезается на заготовки необходимых размеров, которые связываются вязальной проволокой в пространственный каркас. Конструкция состоит из четырех продольно расположенных прутков, связанных поперечными стержнями. Диаметр поперечных элементов составляет 0,6 см. Металлическая решетка, повышающая нагрузочную способность бетонного массива, имеет в поперечной плоскости квадратное или прямоугольное сечение.

В зависимости от конструкции опалубки для ее изготовления используются различные материалы:

• для разборной опалубки применяются щиты из древесины;
• стационарная конструкция изготовляется из полистирола.

Важно обеспечить жесткость и герметичность опалубочной конструкции.

Высота и толщина армопояса

Размеры армированного пояса регламентированы проектной документацией:

• высота силового контура равна его толщине при изготовлении армированного пояса квадратного сечения. Для прямоугольной конструкции высота превышает ширину в 1,5-1,6 раза;
• толщина армопояса обычно соответствует ширине несущих стен здания. Технология сооружения допускает уменьшенную толщину пояса, на уровне 0,7-0,8 толщины стен.

Размеры силового контура определяются на стадии разработки проекта здания.

Расчеты материала

• марка цемента;
• необходимая пластичность и прочность раствора;
• характеристика наполнителей;
• нужное соотношение.

• цемент — 280 кг.
• песок — 0,5 м3;
• щебень — 0,8 м3;
• вода — 140 л.

На армопояс длиной 10 м, шириной и глубиной каналов по 100 мм потребуется 100 литров бетона. Исходя из этого, можно посчитать необходимое количество материала на постройку.

Когда необходимо усиление строительных конструкций армированным поясом?

Армированный пояс – ответственный элемент жилых зданий, который формируется на различной высоте от нулевой отметки. Армопояс предназначен для решения следующих задач:

• формирования ровного основания для монтажа межэтажных панелей;
• сглаживания различных видов нагрузок, создаваемых балками кровли;
• предотвращения растрескивания несущих стен в результате деформации коробки;
• пропорционального распределения нагрузок, действующих на торцевую плоскость стен;
• снижения вероятности деформации стен под действием повышенных усилий;
• уменьшения влияния нагрузок, вызванных порывами ветра;
• обеспечения устойчивости зданий, построенных в условиях наклонного рельефа;
• сохранения целостности коробок зданий, построенных в сейсмически активных районах;
• повышения запаса прочности строительных конструкций, на которые действует реакция морозного пучения грунта.

Отсутствие армированного пояса, возведенного на верхнем уровне несущих стен, снижает устойчивость здания.

Сооружать армопояс необходимо в следующих ситуациях:

• при использовании для возведения стен ячеистых блоков;
• при строительстве домов в сейсмоактивных зонах;
• при сооружении зданий на проблемных почвах.

Возможны ситуации, когда можно обойтись без железобетонного пояса – это использование кирпича для возведения капитальных стен, а также заливка фундамента ниже уровня замерзания грунта. В остальных случаях армированный пояс – обязательный элемент здания.

Армопояс под сборными и монолитными железобетонными перекрытиями

Нет необходимости сомневаться, нужен ли армопояс под плиты перекрытия. Армопояс, сооруженный под панели перекрытия выполняет ряд серьезных задач:

• повышает нагрузочную способность стен из ячеистых блоков. Ведь пористый бетон склонен к деформации при повышенной нагрузке;
• пропорционально распределяет нагрузки от межэтажного перекрытия и кровли на стены. Локальные усилия способны вызвать образование трещин;
• предохраняет коробку строения от растрескивания. Пояс сглаживает температурные колебания и повышает долговечность строения.

Армированная окантовка, выполненная из железобетона, связывает в общий силовой контур коробку здания и плиты перекрытия.

Ошибки и сложности при устройстве

Можно выделить несколько сложностей и ошибок, с которыми сталкиваются строители:

• не стоит делать армированный пояс по всей ширине стены – нужно оставить место для утепления;
• если используются железобетонные или монолитные плиты перекрытия, у их торцов нужно сделать утепление;
• армирующие стержни не должны пересекаться на углах;
• если длина арматуры короче длины стены, то можно сращивать арматуру внахлест;
• армопояс должен быть обязательно закольцован, если этого не сделать, то всплывут последствия.

Иногда неопытные работники разрывают мауэрлатный пояс в доме с мансардой, так делать нельзя. В последствии в таком доме потрескаются стены.

Готовимся сделать армированный пояс под плиты – стройматериалы и инструменты

Планируя самостоятельное изготовление армопояса, предназначенного для установки панелей перекрытия, подготовьте необходимые стройматериалы:

• фанеру, строганные доски или листовой полистирол для сборки опалубки;
• портландцемент, гравий и мелкий песок для изготовления бетонной смеси;
• стальную арматуру и вязальную проволоку для сборки силового каркаса;
• полиэтиленовую пленку для герметизации опалубочной конструкции;
• крепежные изделия (саморезы, шурупы, гвозди) для сборки опалубки.

Количество материалов определяется на основании проектной документации.

Для выполнения работ также потребуется специальное оборудование и инструменты:

• бетономешалка, облегчающая подготовку большого объема бетонной смеси;
• болгарка с кругом по металлу, используемые для резки стальной арматуры;
• ручной крючок для вязки арматуры или полуавтоматическое приспособление;
• строительный уровень и отвес, необходимые при выполнении замеров.

При использовании арматурных прутков, имеющих увеличенный диаметр, потребуется также приспособление для гибки.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

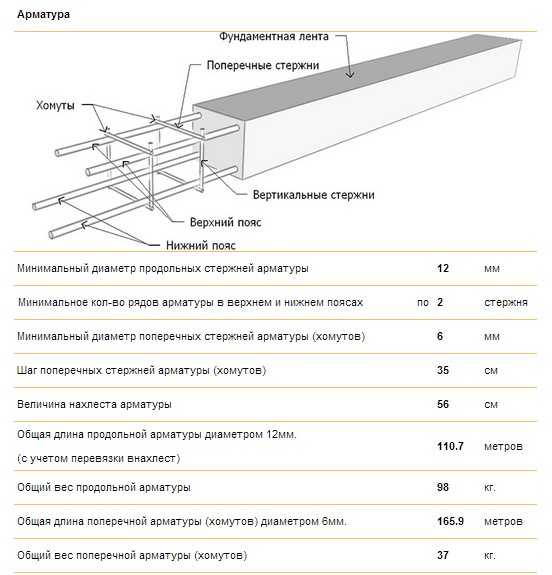

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Технология сооружения армированного пояса – главные этапы

Технологический процесс изготовления армопояса предусматривает следующую очередность действий:

1. Подготовку заготовок для сборки опалубочного каркаса.
2. Сборку опалубки из фанерных листов, деревянных щитов или листового полистирола.
3. Нарезку арматурных прутков на заготовки соответствующих размеров.
4. Сборку силового каркаса путем соединения стержней с помощью отожженной проволоки.
5. Смешивание компонентов, предназначенных для подготовки бетонного раствора.
6. Непрерывное заполнение опалубочной конструкции раствором.
7. Удаление воздушных включений с помощью глубинного или поверхностного вибратора.
8. Поддержание влажности бетонного массива путем периодического увлажнения.
9. Демонтаж опалубки после твердения бетонного раствора.

Тщательно изучив технологию строительства армопояса, несложно своими руками выполнить все операции.

Начало работ по созданию пояса

Так как сам пояс представляет собой идущую по периметру непрерывную ленту из металлических прутьев, скрепленных в виде сетки, устанавливать его стоит в определенных местах. Здесь не должно быть перекосов или поворотов в сторону. Поэтому изначально стоит сделать опалубочные щиты, которые и будут служить границами пояса.
Выполняется опалубка для армопояса довольно просто. Для этого достаточно по сторонам основания для строения установить щиты из досок 20-22 мм толщиной. Высота опалубки должна быть на 25-30 см выше величины самого пояса, так как после его установки будет заливаться раствор.

Щиты можно сделать своими руками из скрепленных между собой досок или одной цельной деревянной конструкции. Но изнутри опалубку между собой стоит скрепить поперечными планками во избежание наклонов опалубки вовнутрь.

Следует обязательно помнить, что раствор при заливке и во время его высыхания будет сильно давить на стены опалубки изнутри. Поэтому следует поставить внешние подпорки под каждый щит заблаговременно.

Какие материалы для опалубки можно использовать?

Традиционно для изготовления опалубки используют строганную древесину, из которой изготавливают щитовую конструкцию. Высота деревянной окантовки обычно составляет 0,3 м, а ширина соответствует толщине стен. Крепление досок осуществляется с саморезами. Боковая окантовка доски опалубки фиксируется с помощью резьбовых шпилек или планок. Следует контролировать горизонтальность верхней плоскости опалубки с помощью уровня. Важно надежно закрепить доски и герметизировать все щели.

Кроме досок для изготовления опалубки применяют следующие материалы:

• влагостойкую фанеру. До заливки бетона она пропитывается отработанным маслом для облегчения демонтажа;
• экструдированный полистирол. Полистирольные листы являются составным элементом теплоизолированной опалубки.

Выбор материала для изготовления опалубочной конструкции производится индивидуально в зависимости от требований проектной документации.

Как необходимо залить бетон?

Приготовление и заливка бетонного раствора осуществляется в указанной последовательности:

1. Приготовьте бетонную смесь в необходимом объеме.
2. Производите непрерывное бетонирование.
3. Утрамбуйте бетон с помощью арматуры или вибратора.
4. Спланируйте поверхность бетонного массива.
5. Постелите на бетон полиэтиленовую пленку.
6. Производите периодическое увлажнение бетонной поверхности.

После набора бетоном эксплуатационной твердости разберите опалубку. Толщина армопояса под плиты перекрытия обеспечивается размерами опалубочной конструкции.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Калькулятор длины ремня

Создано Julia Żuławińska

Отредактировано Bogna Szyk и Jack Bowater

Последнее обновление: 22 ноября 2022 г. калькулятор?

Добро пожаловать в калькулятор длины ремня! Если вам нужно определить длину любого ремня — будь то ремень ГРМ, поликлиновый, плоский или клиновой — вы обратились по адресу. В следующем тексте мы познакомим вас с формулой длины ремня и покажем, как ее использовать.

Воспользуйтесь этим калькулятором шкивов, чтобы узнать больше об оборотах шкива, скорости и натяжении ремня.

Система с двумя шкивами — длина ремня

Происхождение шкивов можно проследить до 200 г. до н.э. Первоначально их использовали для подъема ведер с водой из колодцев, рек и т. д. Сейчас они повсюду — в часовых механизмах, на стройках, в лифтах. 2)} \end{split}​Длина ремня = ((DL​+DS​)⋅2π​)+(DL​-DS​)⋅arcsin(2LDL​-DS​​)+2(L2-0.25⋅(DL​- ДС​)2)

, где:

• DL\small \text{D}_\text{L}DL​ — диаметр большого шкива;
• DS\small \text{D}_\text{S}DS​ — диаметр меньшего шкива; и
• L\small \text{L}L — расстояние между осями шкивов.

С помощью нашего калькулятора длины ремня вы также можете рассчитать расстояние между центрами двух шкивов для заданной длины ремня.

Как рассчитать, как наш калькулятор длины ремня?

1. Допустим, вы владеете заводом и вам необходимо рассчитать длину клинового ремня. Диаметры шкивов 15 и 30 см, а расстояние между ними нужно 1,5 метра.

• DL=30 см=0,3 м\small \text{D}_\text{L} = 30\space cm = 0,3\space mDL​=30 см=0,3 м
• DS=15 см=0,15 м\маленький \text{D}_\text{S} = 15\пробел см = 0,15\пробел mDS​=15 см=0,15 м
• L=1,5 м\маленький \text{L} = 1,5 \space мл=1,5 м

2. Введите значения в уравнение. Обратите внимание, что единицы измерения не имеют значения, если они одинаковы для всех переменных. 92)} \\ &\quad= \жирный{3.71}\пробел \жирный м \end{split}​Длина пояса=((0,3+0,15)⋅2π​)+(0,3−0,15)⋅arcsin(2⋅1,50,3−0,15​)+2(1,52−0,25⋅(0,3−0,15)2 )
   ​=3,71 м​

   Просто, правда? Но знаете ли вы, что есть еще более простое решение проблемы с длиной ремня? И в нем нет ни тригонометрических функций, ни квадратных корней!

   Другая формула длины ремня?

   Инженеры используют другую формулу длины ремня. Это приближение к приведенному выше: 92}{4\текст{L}} \\ \end{split}​Длина ремня=2π​(DL​+DS​)+2L+4L(DL​−DS​)2​​

   , где:

   • DL\small \text{D}_\ text{L}DL​ — диаметр большого шкива;
   • DS\small \text{D}_\text{S}DS​ — диаметр меньшего шкива; и
   • L\small \text{L}L — расстояние между осями шкивов.

   Длину ремня, рассчитанную по этому уравнению, можно найти, нажав кнопку Расширенный режим .

   Подходит для двух шкивов одинакового размера или шкивов, расположенных дальше друг от друга. Оценка не удалась, когда один шкив намного больше другого и они расположены близко друг к другу. Однако такие случаи в технике встречаются редко, так как им может не хватать соответствующего драйва. Поскольку инженеры не всегда имели под рукой калькулятор длины ремня, они использовали упрощенное уравнение для более быстрого расчета.

   Интересуетесь механикой? Калькулятор механического преимущества поможет вам окунуться в мир простых машин!

   Джулия Жулавиньска

   Диаметр большого шкива

   Диаметр малого шкива

   Центральный расстояние

   Длина ремня

   Проверьте 87 аналогичные механики. Калькулятор | Контейнеры Mirage

   Привязь Mirage состоит из четырех (4) частей.

   1. MLW : Основное подъемное полотно находится в передней части привязи и зависит от длины вашего туловища.
   2. LP: Подушечки для ног идут от тазовой кости вниз между ногами и возвращаются к исходной точке.
   3. STAB: Стабилизаторы (талия) определяют, насколько плотно нижняя часть снаряжения прилегает к вашей спине.
   4. КОЛЕСА: Если у вас большая грудь или толстые плечи (поднятие тяжестей), мы можем удлинить хомут через плечо.
   • Заполните форму справа,
   • Поля с красными цифрами вверху — это поля вычислений, в которых будут отображаться ваши результаты.
   • Очень сложно измерить себя в одиночку, поэтому вам понадобится помощник.
   • Старайтесь не пропускать ни одного измерения.

   A) Размер контейнера

   • Обязательно выберите фактический размер контейнера, так как он влияет на расчет стабилизатора.

   B) Пол

   • Дамы, нам нужен ваш размер чашки для размера кокетки и расположения нагрудного ремня.

   C) Вес

   • Если ваш вес колеблется от зимы к лету, сообщите нам вес, на основе которого вы хотите определить размер снаряжения. Если вы не можете определиться, используйте свой средний вес.

   D) Соотношение туловища и ног (внутренний шов)

   • Посмотрите в зеркало и не удивляйтесь, если ваши ноги будут немного длиннее или короче; большинство людей не совсем средний Джо.

   E) Рост

   • Введите свой рост

   F) Туловище

   • Измерьте лево и право для двойной проверки.

   • Измерьте расстояние от ДНА отверстия у основания горла, по диагонали через грудь, до самого ВЕРХА тазовой кости НА БОКУ.

   • Верхняя часть бедренной кости находится примерно на той же высоте над землей, что и пупок.

   • Распространенные ошибки: слишком низкое расстояние от бедра (слишком длинное) или недостаточное для внешней стороны (слишком короткое).

   • Типичный размер составляет от 15 дюймов (38 см) до 20 дюймов (51 см), в среднем 16–18 дюймов (40–45 см).

   G) Длинный обхват

   • Измерьте от основания горла (та же начальная точка, что и для измерения туловища), вниз через промежность и вверх по спине до основания воротника (выступающей позвоночной кости на задней части шеи). ).

   • Лента должна плотно прилегать, но не вызывать болезненных ощущений.

   • Встаньте прямо – ваш максимальный рост.

   H) Введите наиболее частый ответ из букв E, F и G выше

   • Используйте наиболее часто встречающийся результат , а не среднее значение

   I) Тип привязи

   • Выберите тип привязи

   J) I  Like My Fit

   • После того, как вы определите размер основного подъемного полотна, вы можете немного отрегулировать его в соответствии со своими предпочтениями.

   K) Измерение подушечек для ног

   • Измерьте и левый, и правый, чтобы перепроверить.

   • ВЫНЯТЬ ВСЕ ИЗ КАРМАНОВ.

   • Измерьте окружность ноги по ходу движения ножного ремня до БОКОВОЙ стороны бедра. Обычно это место, где находится ваш ремень.

   • Обязательно натяните ленту SNUG .

   • Размер должен быть в диапазоне от 28 до 34 дюймов для большинства людей.

   • Предпочитаемая длина подушечки для ног варьируется от человека к человеку. Некоторым людям нравится, когда их подушечки перекрывают друг друга, некоторым нравится, когда концы просто соприкасаются, а другим нравится зазор в несколько дюймов. Все это безопасно, пока вы сидите на подушке и ваш ремешок проходит не менее чем на 5-6 дюймов хвоста.

   Совет. Перед выходом из самолета убедитесь, что ножные ремни затянуты высоко и затянуты. Движение ножных лямок во время развертывания может привести к синякам — помните свое студенческое снаряжение?

   L) Стабилизатор (талия)

   • Эту часть привязи нельзя отрегулировать, поэтому при выборе стандартного снаряжения в первую очередь следует смотреть на этот размер.

   • Измерьте обхват талии по пупку . Это не твой размер брюк.

   • Не втягивайте живот. Убедитесь, что лента расположена ровно.

   • Стабилизаторы имеют размер с шагом в полдюйма:  +1, +,5, станд., -,5, -1. Обычно вы можете увеличить или уменьшить размер на один размер в зависимости от ваших предпочтений по комфорту, но не более того.

   Каждое приращение похоже на ослабление или затягивание ремня на одно деление.

   СОВЕТ. Эластичная поясничная опора Mirage предназначена только для комфорта. Если вы хотите, чтобы ваше снаряжение плотно прилегало к спине, мы рекомендуем использовать наш небольшой пояс для сидячих мух. Он прикрепляется к вашим набедренным кольцам и может поместиться в задний карман, когда он не используется. Мы также предлагаем большую ленту для живота для пикирования.

   M) Хомут (грудь)

   • Измерьте по соскам

   • Убедитесь, что лента ровно проходит по спине

   N) Общая регулировка кокетки

   • Выберите, только если применимо/желательно.

   • Большинство людей получают стандартную скобу.

   • Вилка +1 или -1 означает, что расстояние от верха оснастки до 3 колец (через плечо) было скорректировано на 1 дюйм. Если вам нужен удлинитель хомута, но у вас его нет, снаряжение может быть тесным в плечах. Особенно на небольших установках.

   • Вилка + становится меньшей проблемой на M5 и больше, так как эти установки уже имеют вилку немного большего размера.
