Как рассчитать сетку арматурную – простые способы

2 сентября 2019

5150

Для того чтобы значительно повысить прочность монолитных бетонных сооружений используется специальная арматурная сетка. Чтобы правильно выполнить все необходимые монтажные операции вам потребуется знать, как рассчитать сетку арматурную. Если вы не будете знать вес материала, его длину и значение величины нагрузок, которое сможет выдержать конструкция, то никогда не сможете выполнить правильное армирование.

Неправильное укрепление железобетонных конструкций может привести к серьезным последствиям. Будут появляться трещины, срок эксплуатации значительно снизится, иногда это может привести к разрушению здания или сооружения.

В данной статье мы подробно разберем все вопросы, касающиеся расчетов и подбора необходимого материала при строительстве различных объектов.

Содержание

Зачем необходимо выполнять расчеты

Для начала необходимо разобраться, зачем вообще выполняют процедуру армирования железобетонных конструкций различного назначения. В первую очередь, это необходимо для того чтобы сделать строительный объект более прочным и монолитным. Сетка будет стягивать бетон, повышая тем самым жесткость. Это позволит выдерживать большие нагрузки, а также увеличится срок эксплуатации.

Процедура армирования достаточно сложная и требует высокой точности. Поэтому перед началом укрепления бетонных конструкций потребуется выполнить все необходимые расчеты основных показателей и характеристик. Это поможет не только правильно подобрать необходимый материал, но и значительно сэкономить. Вы будете точно знать, какое количество соответствующей продукции следует приобрести.

Разные строительные конструкции (пол, межэтажные перекрытия, стены, опоры, плиты и т.д.) требуют укрепления. В зависимости от этого выбирается конкретная схема армирования. Данная схема включает в себя ряд правил и основных положений, в соответствии с которыми будет выполняться монтаж и сборка металлической сетки. Соответственно и подсчеты основных параметров будут выполняться разными способами.

Как рассчитать сетку арматурную — основные параметры для расчета

Необходимо будет определить следующие параметры:

1. Точное количество армирующей сетки;
2. Полную массу (вес) необходимых изделий;
3. Принцип укладки сетки;
4. Несущую способность и максимально допустимые внешние нагрузки.

Если требуется укреплять фундамент здания, то в этом случае должен быть как продольный, так и поперечный укрепляющий слой, которые укладываются на определенном расстоянии друг от друга. Сетка обладает стандартными размерами, которых не всегда хватает, чтобы покрыть всю площадь основания. Поэтому приходится соединять несколько изделий, в результате чего появляются места стыков. Для качественного соединения стыков используется стальная проволока.

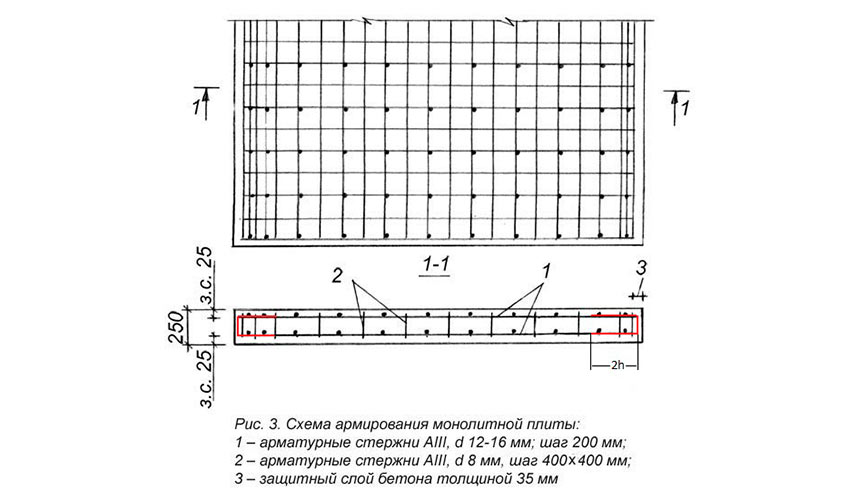

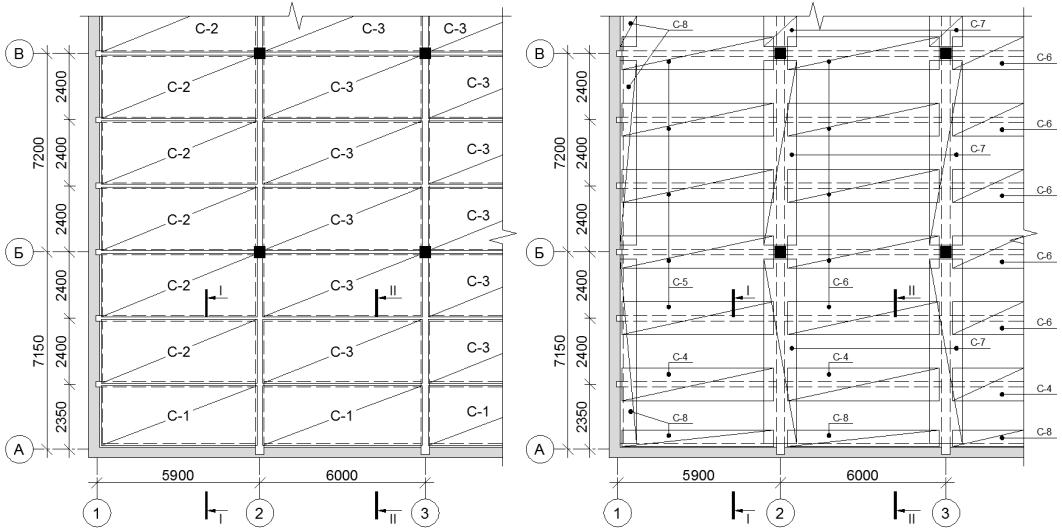

Если выполняется армирование межэтажного перекрытия, то здесь будет достаточно уложить два слоя, и соединить их в строго параллельном положении при помощи качественной проволоки. В случае со стенами здания или фундаментом ленточного типа, укрепляющий каркас может состоять из трех слоев.

Размер ячеек, мм	Раскрой, м	Вес м2, кг.
100*100*4	2*6	1.84
150*150*4	2*6	1.22
200*200*4	2*6	0.92
100*100*5	2*6	2.88
150*150*5	2*6	1.92
200*200*5	2*6	1.44
100*100*6	2*6	4.44
150*150*6	2*6	2.96
200*200*6	2*6	2.22
100*100*8	2*6	7.9
150*150*8	2*6	5.26
200*200*8	2*6	3.95
100*100*10	2*6	12.34
150*150*10	2*6	12.38
200*200*10	2*6	6. 19
100*100*12	2*6	17.8
150*150*12	2*6	11.84
200*200*12	2*6	8,88

6 параметров, которые стоит учитывать при подборе сетки

Определение основных характеристик поможет не только посчитать свои затраты, но и понять какая продукция в каждом конкретном случае подойдет лучше всего. Металлическая сетка выбирается в зависимости от схемы армирования и особенностей строительного объекта.

Существует шесть основных параметров, которые стоит учитывать при подборе сетки:

• Диаметр стальных прутков, из которых изготавливается изделие;
• Соответствующий класс продукции;
• Значения предельных нагрузок;
• Значения массы и длины изделия;
• Конкретное место монтажа и форма железобетонной конструкции;
• Цена продукции.

Диаметр стержней будет являться одним из самых главных показателей, на которые стоит обращать внимание в первую очередь. От этого показателя будет зависеть количество воспринимаемых нагрузок, а, следовательно, и прочность конструкции. Чем толще будут стержни сетки, тем больше нагрузок она способна выдержать. Диаметр будет влиять и на другие показатели. Например, чем больше он будет, тем больше будет масса и цена.

Для укрепления сильно нагруженных плит и оснований используется продукция с толщиной прутков от 13 до 30 миллиметров. Элементы зданий или сооружений, которые не подвергаются большому воздействию внешних сил, могут армироваться сеткой с диаметром прутьев от 8 до 12 миллиметров. В некоторых случаях используются комбинированные варианты, когда сетка с разными толщинами применяется в одной железобетонной конструкции.

Как рассчитать сетку арматурную

Расчет арматурной сетки подразделяется на два основных этапа. На первом этапе выполняется расчет нагрузок, которые будут воздействовать, а на втором этапе определяется какое количество продукции необходимо.

Определение нагрузок поможет понять, сколько веса сможет выдержать готовая конструкция, а также какие силы и в каких местах будут оказывать влияние. На основе полученных данных выбирается сетка соответствующего размера. Только после этого можно приступать к определению необходимого количества металлических изделий.

Первый этап расчетов является достаточно сложным и требует профессиональных навыков и знаний. Здесь применяются специальные формулы с учетом множества дополнительных коэффициентов. Если вы не обладаете достаточными знаниями, то эту работу лучше всего доверить подготовленным специалистам. При возведении крупных зданий или сооружений различного назначения все необходимые расчеты выполняются на этапе проектирования.

Расчет необходимого количества материала

После того, как все необходимые показатели будущего армирующего каркаса были определены на первом этапе, можно приступать к определению необходимого количества материала. Здесь нет ничего сложного, все, что вам понадобится так это обычный калькулятор и листок бумаги. Зная геометрические размеры каркаса и стандартные размеры листов сетки, которые продаются, можно высчитать нужное количество материала.

С полученным результатом вы уже можете идти к продавцу и заказывать то количество, которое необходимо для изготовления железобетонной конструкции. В этом случае у вас никогда не останется лишней арматуры, плюс вы немного сэкономите на этом.

Таблица расчета сетки арматурной:

• 1 метр арматуры = 1 м x (0,785 x Д x Д)
• В скобках площадь окружности. Д — диаметр.
• Удельный вес =7850 кг/м^³

Если хотите получить вес, то вам необходимо умножить объем на удельный вес.

Пример

Считаем объем: 1 м x (0,785 x 0,012 м x 0,012 м) = 0,00011304 м³

Считаем вес: 0,00011304 м3 x 7850 кг/ м³ = 0,887 кг

Как и для чего выполняется расчет веса

Определение веса сетки для армирования выполняется для того чтобы понять, сколько будет весить готовый строительный объект. Этот параметр также будет очень важен при выборе способов доставки продукции на строительную площадку.

Для начала необходимо узнать диаметр стержней, из которых изготовлена сетка и геометрические размеры ячеек. Имеются специальные таблицы, в которых указан вес изделия в зависимости от вышеперечисленных параметров.

Если выполнялся индивидуальный заказ на изготовление сетки нестандартных размеров, то вычислить вес данной продукции по таблице вы не сможете, потому что она учитывает только стандартные размеры. В этом случае необходимо будет использовать специальные формулы для расчета. Если вы не хотите заниматься этим самостоятельно, то можете делегировать задачу опытным профессионалам, которые в короткие сроки все рассчитают.

Что такое калькулятор подбора

На просторах интернета вы можете встретить различные онлайн калькуляторы, которые помогают определить все необходимые параметры в несколько кликов. Это специально запрограммированные алгоритмы. Для расчета потребуется указать базовые параметры, и программа выдаст вам результат.

Существуют два типа калькуляторов. Первый тип помогает определить нагрузки, а второй – выполнить расчет веса и стоимости металлопроката. Калькулятор нагрузок дает только общее представления, но никак не точные данные. Поэтому использовать его для составления проекта нельзя. Точные значения нагрузок должны рассчитываться только опытными людьми и с помощью специальных формул и алгоритмов.

Калькулятор веса и цены вы можете использовать в полной мере. Он выдает достаточно точные показатели. У программы имеется несколько полей для заполнения. В них указываем толщину стержней, размеры ячеек и стоимость одной тонны конкретной продукции. Если армировать приходится конструкции достаточно сложной формы, то сетку придется резать. В этом случае необходимо учитывать добавочный процент. В большинстве случаев это не более 5 процентов.

После того, как вы заполнили все поля, нажимаем на кнопку расчета, и калькулятор выдаст вам показания веса материала и общую стоимость. Найти подобные программы в интернете очень легко, достаточно просто ввести в поисковую строку соответствующий запрос.

Для качественного укрепления различных железобетонных конструкций (пол, перекрытия, плиты, блоки, опоры, мосты и т.д.) необходимо знать, как рассчитать сетку арматурную. Данная процедура состоит из нескольких этапов, которые необходимо последовательно выполнить. Каждый из этих этапов мы подробно разобрали в статье.

Узнайте как определить Вес арматурной сетки + калькулятор!

Бетонная отливка, используемая для создания фундаментных оснований сама по себе является довольно прочной конструкцией. Однако прочность ее велика только в одном направлении – а именно бетон хорошо сопротивляется давлению.

Но на бетонные основания могут воздействовать и нагрузки по другим направлениям. Например, она может испытывать влияние на изгиб, скручивание и так далее. Грунт является неоднородной субстанцией и при замерзании может изменять свою структуру и объем, расширяясь в разных направлениях.

Для того, чтобы придать бетонной отливке прочность и устойчивость к воздействию по любым направлениям – в тело бетонной отливки внедряется металлический силовой каркас.

Металлический каркас в бетонных отливках применяется не только при строительстве фундаментов. Он также создается и при других бетонных работах, например, при строительстве лестниц или при создании выравнивающей цементно-песчаной стяжки.

Металлический каркас бетонной отливки может создаваться различными способами. Так, пространственный каркас может создаваться из металлических прутков, которые связываются между собой в местах пересечений. Фиксироваться прутья могут вязальной проволокой, хомутами или электросваркой.

Отличным решением при формировании металлического каркаса может стать использование арматурной сетки.

Арматурная сетка. Характеристики и примеры использования

Арматурная сетка формируется из металлической проволоки или из арматурных прутьев большего сечения в промышленном производстве. Этим достигается точность размеров шага сетки, что положительно сказывается на общем качестве железобетонной конструкции.

В процессе ее изготовления отрезки проволоки или арматурные прутки раскладываются с определенным шагом, а затем в местах пересечения фиксируются точечной электрической сваркой.

Арматурная сетка широкой применяет в строительной отрасли, как для наружных и фундаментных работ, так и для внутренних интерьерных работ. Уложенная в несколько горизонтальных слоев в фундаменте и соединенная вертикальными перемычками – арматурная сетка становится прекрасным силовым каркасом для железобетонной отливки. Арматурная сетка, уложенная в один слой на поверхность перекрытия сможет стать основой для стяжки пола или для крепления системы теплых полов с жидким теплоносителем. Кроме того, с использованием арматурной сетки можно формировать и сложные прочные железобетонные конструкции, например, входные лестницы.

Типы арматурных сеток

Произвести классификацию арматурных сеток можно произвести по нескольким параметрам. Прежде всего, разделить на типы арматурную сетку можно исходя из толщины используемого исходного материала:

• Если арматурная сетка изготавливается из сравнительно тонкой металлической проволоки – то она условной называется «тонкой»,
• В том случае, если арматурная сетка изготавливается из толстого металлического прутка, то ее можно условно назвать «толстой».

Кроме того, арматурная сетка может изготавливаться с различной степенью точности.

Может выделяться обыкновенная точность сварки, вполне пригодная для проведения наружных строительных работ и арматурная сетка с повышенной точностью. Точность сварки элементов арматурной сетки обозначается цифрами после буквы «П» в маркировке.

Отдельно стоит сказать и о том, в каком виде поставляется арматурная сетка с промышленных предприятий. В зависимости от толщины используемых элементов с завод сетка может поставляться в виде плоских пластин или в виде рулонов.

Кроме того, в зависимости от назначения – арматурная сетка может изготавливаться с различной конфигурацией ячеек. Они могут прямоугольными или квадратными.

Особенности применения арматурной сетки

Арматурная сетка может существенно сократить время на проведение строительных работ с использованием бетонных отливок.

При классическом способе формирования силового каркаса он создается из отдельных металлических прутьев. При этом создание пространственного каркаса представляется довольно сложным занятием. Каждое место пересечения арматурных прутков должно скрепляться.

Фиксация мест пересечения арматурных прутьев может производиться при помощи петель из вязальной проволоки. Она складывается вдвое, оборачивается вокруг места пересечения и закручивается с помощью заостренного крюка или специальными автоматическими устройствами.

Естественно такая фиксация может занимать много сил и времени. Поэтому в ряде случаев при проведении фундаментных и общестроительных работ целесообразно использовать уже готовую арматурную сетку.

Вычисление веса арматурной сетки

• Вычисление веса арматурной сетки может пригодиться вам для определения общего веса строительной конструкции, так и для расчета логистики – то есть способов доставки строительных материалов к месту возведения здания.
• Для того, чтобы произвести расчет веса арматурной сетки прежде всего необходимо узнать диаметр использованного металлического прута или проволоки, шаг между проволокой или прутками и конфигурацию ячеек.
• Так, шаг между проволокой или прутками может оставлять от 5 до 25 сантиметров. При создании арматурной сетки может использоваться как проволока диаметром от 3 миллиметров, так и арматурный металлический пруток диаметром до 12 миллиметров.
• При маркировке сетки используются стандартные обозначения, которые помогут вам вычислить вес арматурной сетки.
• Так, если арматурная сетка обозначена маркировкой «150х150х5», то это обозначает, что данное изделие имеет ячейку квадратной конфигурации 15 на 15 сантиметров и изготовлена из проволоки толщиной в 5 миллиметров.
• Для того, чтобы вычислить вес арматурной сетки можно воспользоваться таблицей, приведенной в нашей статье.

Обратите внимание, что разные производители могут использовать и нестандартные размеры арматурной сетки. В этом случае необходимо рассчитывать ее вес индивидуально, с применением специальных формул. Хорошим решением будет использование для такого расчета математических электронных таблиц.

Кроме того, арматурная сетка может выпускаться и с различными покрытиями. Так, ряд предприятий выпускает оцинкованную арматурную сетку. Такая сетка имеет несравнимо более долгий срок службы и может использоваться и для наружных отделочных работ. Например, для создания заборов или ограждений.

Очевидно, что при расчете веса в погонных метрах, вам также необходимо воспользоваться таблицей. К примеру, масса 1 метра 12 мм арматуры равняется 0,88 кг.

Количество метров арматуры в одной тонне определяется при помощи следующей таблицы:

Калькулятор для расчета веса арматурной сетки

• Скачать в формате XLS в сжатом архиве 7zip
• Скачать в формате XLS без сжатия

В рубрике Армирование фундамента

Сохранить и поделиться:

Как рассчитать необходимое количество траншейной сетки

davidc@ccr-mag. com 18 мая 2021 г.

Траншейная сетка — широко используемый материал для армирования бетонных плит и заливки в качестве замены или дополнения к арматуре. Он используется в бетонных балках и жилых траншеях. Чтобы получить наилучшую структурную поддержку из траншейной сетки, необходимы правильное планирование и техника.

Бетонная подушка должна быть усилена для достижения оптимальной прочности и долговечности. Перед заливкой подложки ее укладывают в рамки бетонных форм. Траншейная сетка является хорошим поддерживающим материалом. Наряду с точным измерением количества бетона, форм, материалов и рабочей силы, необходимых для проекта, также важно знать, как измерить количество необходимой сетки для траншей.

Необходимое количество сетки Tench можно рассчитать, выполнив следующие простые шаги.

Шаг 1: расчет площади плиты

Сначала рассчитайте общую площадь бетонной плиты в квадратных метрах, затем разделите полученное число на 12,5. Это скажет вам, сколько листов вам понадобится. Формула выглядит следующим образом:

Длина x Ширина = Площадь плиты (м2)

При измерении более сложной модели плиты разделите общую площадь на различные прямоугольники и квадраты, насколько это возможно. Рассчитайте каждый отдельно, а затем сложите их все вместе, чтобы получить общую площадь.

Шаг 2: Расчет покрытия сеткой

С помощью калькулятора армирующей сетки определяется общее количество погонных метров. Разделите цифру на 5,5, чтобы получить один слой траншейной сетки. Вам будет предоставлено общее количество траншейной сетки, необходимой для работы. Если вам нужен двойной слой траншейной сетки, умножьте это число на два. Если вы подсчитали общее количество погонных метров, общепризнано, что достаточно одной опоры на погонный метр.

Шаг 3: Расчет арматуры

Барные стулья

Армирование стула, также известное как перекладина стула, представляет собой небольшие структурные компоненты, используемые для правильного выравнивания арматурных стержней и поддержания правильного расстояния между верхней и нижней арматурой.
Фундамент плиты — это место, где чаще всего можно найти барные стойки. Это один из важнейших компонентов фундамента плота. Диаметр стержня кресла должен быть не менее 12 мм. Есть три штуки баров стула.

• Верхняя часть перекладины кресла, на которую опирается верхняя арматура каркаса, называется головкой кресла.
• Высота стула относится к вертикальному расстоянию между перекладиной стула и полом.
• Нижняя часть барной стойки известна как ножка.

Рассчитывается следующим образом:

Площадь плиты (м2) ÷ 0,56 = общее количество стульев

Полиэтиленовая пленка

Полиэтилен, также известный как полиэтилен, продается в рулонах по 200 квадратных метров. В целом, по оценкам, один рулон покрывает 180 м2, а не 200 м2, чтобы обеспечить перекрытие. Формула выглядит следующим образом:

Площадь плиты (м2) ÷ 180= Общее количество полиэтиленовых рулонов.

Вот и все. Вы можете заказать армирующие материалы и приступить к работе над следующей плитой.

Как учитывать перекрытие

При измерении содержания арматурной сетки важно учитывать перекрытие. Притирка необходима, чтобы продемонстрировать прочность сетки по краям и предотвратить растрескивание.
Рассчитайте нахлест в процентах от дополнительного материала, необходимого для учета нахлеста. Формула для расчета процента перекрытия выглядит следующим образом:

Процент перекрытия = перекрытие ÷ ширина армирования

Имейте в виду, что когда ваша траншейная сетка утопает в асфальте, важно, чтобы она не касалась земли. Сталь заржавеет, если соприкоснется с землей, что поставит под угрозу прочность фундамента. Использование опор траншейной сетки для удержания траншейной сетки над землей.
