Как работает бетононасос: Принцип работы бетононасоса | «Бетон-Центр»

Как работает стационарный бетононасос, как устроен, можно ли подавать раствор, песок, керамзитобетон

На современной строительной площадке крайне необходимым является такое оборудование как бетононасос. Именно благодаря ему скорость строительства возможно увеличить в два, а то и три раза.В чем же секрет? На самом деле все просто — при помощи такого оборудования происходит подача готовой бетонной смеси непосредственно к месту укладки, что значительно сокращает время, которое могло бы быть потрачено на подачу смесей другими способами.Вам интересно как работает эта техника? Предлагаем рассмотреть это далее.

Какие есть виды бетононасосов

Бетононасос представляет собой машину для подачи бетонной смеси, которая заходит в него после приготовления в специальном бункере.Принцип работы оборудования заключен в его непрерывной работе из-за того, что строительные смеси довольно быстро теряют свою мягкость и эластичность. В связи с этим крайне важно правильно подбирать бетононасос, учитывая все нюансы подачи материала. Есть основное деление на виды:

• Мобильный насос, самоходный, с возможностью перемещения — оборудование установлено на авто шасси.
• Стационарный насос, несамоходный, установлен на платформу, которая представляет собой прицепное устройство.

Отличаются эти виды не только внешне, но и по мощности. Стационарная установка является мощнее и отличается скоростью работы, саму ее вполне реально поставить в непосредственной близости места укладки смеси.При этом мобильный агрегат является более маневренным и не требует сложного процесса установки перед работой.  Так как в данной статье хотелось бы рассмотреть стационарные агрегаты, то более подробно остановимся именно на них.Стационарные бетононасосы относятся к классу специализированного оборудования в строительной сфере. Являясь несамоходными, они требуют для доставки и установки на строительную площадку тягач, на который насос будет прикреплен по типу прицепа. Рационально использовать такой агрегат в условиях ограниченного места на стройплощадке. Помимо этого, оборудование такого типа используют при:

• строительстве дорог;
• строительстве мостов;
• для городских застроек (домов, торговых центров).

Стационарная модель насосов работает с бетоном разной консистенции. При этом стройматериал может подаваться как горизонтально, так и вертикально, что дает возможность использовать оборудование при строительстве многоэтажных сооружений и зданий.Подача бетона происходит при помощи бетоновода. Следует отметить, что он может иметь отличия по диаметру — все будет зависеть от выбранной модели.Сам процесс происходит таким образом — из установленного на земле агрегата осуществляется перемещение строительной смеси по бетоноводу, в конце которого располагается бетонораспределительная стрела. Чем выше необходимо доставить раствор, тем длиннее становится бетоновод.

Бетононасос — как устроен

Ответ на этот вопрос будет напрямую зависеть от того как происходит непосредственно сам процесс выполнения работы:

• при помощи ротора.
• поршневые.

Первый вид, роторный в наше время встречается все реже, хотя также пользуется спросом за счет своих небольших габаритов и непрерывной, плавной подачи бетона. Устройство роторного агрегата включает в себя подвижный ротор, при помощи которого происходит выдавливание смеси из приемного бункера в резиновый шланг. Движение смеси осуществляется путем вращения роликов, расположенных на наружной стороне шланга, которые постепенно проталкивают ее к выходу бетоновода.При использовании роторной системы есть возможность перемещения смесей с более крупными наполнителями, в отличии поршневой. Довольно серьезным недостатком можно назвать частый перегрев, из-за которого работа на строительной площадке может быть замедлена. Приходится промывать бункер со стрелой, ждать когда установка остынет и только потом продолжать работу. Второй вид, поршневой, более распространен у нас в стране за счет своих преимуществ, которые создают определенные удобства при пользовании. Подача строительной смеси из приемного бункера в бетоновод происходит малыми дозами. Чтобы движение было более плавным и однородным во многих моделях используют гидравлический привод. Следует отметить, что оснащенная гидравлическим приводом поршневая техника обладает большей мощностью, что позволяет поднимать строительные смеси на большую высоту. К недостаткам таких установок можно отнести быстрый износ поршневой части из-за того, что вовнутрь попадают частицы наполнителя и постепенно нарушают работу техники. Здесь помогут регулярная промывка и смазка деталей, которые позволят вашей стaнции пo пepeкaчкe pacтвopa работать как можно дольше.

Что можно подавать бетононасосом

Часто при выборе спецтехники для подачи строительных смесей покупатели задаются вопросами связанными с тем, можно ли при ее помощи подавать тот или иной материал. Попробуем найти ответы на наиболее частые вопросы, а именно:

1. Можно ли бетононасосом подавать раствор цемента

Однозначно да, однако при подаче необходимо учитывать такие моменты. Во-первых, однородность смеси. Максимально однородный со взаимно связующими элементами, без высокой пустотности раствор кроме легкого прохождения также позволяет технике работать без сбоев и засоров.Во-вторых, крайне важно, чтобы приготовленный раствор цемента как можно меньше смывал смазочный слой со стенок бетоновода, для этого рабочими должно быть организовано необходимое давление при перемещении смеси.Следует отметить, что в некоторых случаях, для более продуктивной перекачки в раствор могут быть добавлены специальные пластифицирующие добавки, для уменьшения расслоения, улучшения качеств смеси и проходимости ее по бетоноводу.

1. Можно ли бетононасосом подавать керамзитобетон.

Как правило, керамзитобетон на стройке подают при помощи автокрана и бадьи, однако с наличием спецтехники возникает закономерный вопрос — можно ли ее использовать для перемещения керамзитобетона. В принципе, подача при помощи бетононасоса возможна, однако перед тем как приступить, необходимо тщательно подготовиться, во избежание засора бетоновода. Так как керамзит сам по себе очень легкий, но при этом объемный, с увеличением давления внутри бетоновода велика вероятность забивания последнего. Поэтому, перед началом работ необходимо вымочить керамзит в воде и подготовить бетоновод — сделать его максимально прямым без лишних изгибов, нанести смазочный слой на стенки. Также хотелось бы отметить, что для подачи керамзитобетона лучше использовать бетоноводы большого диаметра и тщательно следить за процессом подачи смеси, чтобы в случае необходимости осуществить корректировку в при помощи специальных связующих смесь  добавок.

1. Можно ли бетононасосом подать песок

Песчаную смесь используют для предварительной подготовки бетоноводов. Перед тем, как будет произведена подача основной бетонной смеси, бетоновод необходимо подготовить. Для этого используют либо разжиженное известковую смесь, либо раствор цементно-песчаный (1:2), который помогает образованию смазки на стенках бетоновода. А вот чистый песок бетононасосом подавать нельзя.

Как работает бетононасос

Чтобы бетон набрал расчетную прочность, важно не только правильно приготовить смесь, но и оперативно доставить ее на объект. Самый удобный способ транспортировки — использование бетононасоса. Эта спецтехника производительна, надежна, экономична, способна подавать бетон на десятки метров по вертикали и горизонтали. Как работает бетононасос и чем отличаются разные типы агрегатов?

Плюсы и минусы бетононасоса

С помощью такой техники качество и скорость работ на стройплощадке можно увеличить в 2-3 раза. Это достигается за счет следующих преимуществ:

1. Бесперебойность работ по укладке. Перерывы при бетонировании ухудшают качество бетона: залитый раствор, который уже начал застывать, плохо схватывается со свежеприготовленными порциями. Бетононасос позволяет вести работы непрерывно, что особенно важно на большом объекте.
2. Легкость подачи бетона на высоту приобретает особое значение при строительстве многоэтажных зданий. В этом плане бетононасос намного удобнее ленточных транспортеров и дешевле ковшовых элеваторов.
3. Оперативность. Бетон быстрее переливать по трубам, чем загружать в бадьи или черпать ведрами. К тому же проще довести до нужного места рукав, чем передвигать технику по подкрановым путям.
4. Сокращение себестоимости строительства. Применение бетононасоса позволяет автоматизировать ручной труд и привлекать к работам меньше строителей. Это снижает расходы на зарплату.
5. Быстрый монтаж бетоновода.
6. Мобильность и эргономичность: агрегат занимает меньше места, чем большая техника, его проще перемещать.
7. Сохранение воды в растворе. При подаче смеси по трубам испаряется меньше влаги, чем при использовании других способов, что улучшает качество бетона.

Но есть у агрегатов и недостатки:

• высокая стоимость;
• дороговизна применения для небольших объемов работ;
• быстрый выход механизмов из строя, поскольку перемещаемая смесь содержит твердые частицы с абразивными свойствами.
  Изношенные элементы придется заменять;
• затраты времени на монтаж бетоновода. Можно подвесить трубы на кране, но радиус их вылета будет ограничен.

Если объект не очень крупный и бетон нужен только периодически, более выгодным вариантом будет не покупка, а аренда бетононасоса.

Принцип работы бетононасоса

Любой бетононасос состоит из основных частей: электрического или дизельного двигателя, мешалки, колес, системы смазки, опоры, загрузочного бункера и бетоноотводного устройства. Система перекачивания бетона работает по открытому контуру, который должен регулироваться.

Как работает бетононасос? Принцип действия отличается в зависимости от типа устройств — поршневые или беспоршневые.

Поршневые агрегаты

Эти механизмы чаще встречаются на рынке: на них приходится до ¾ от общего объема производства. В цилиндрах насоса расположены поршни. Они движутся назад, захватывают раствор из бетоноприемника и выталкивают в бетонопровод, который и доставляет бетон к месту заливки.

Поршневые агрегаты могут приводиться в движение с помощью как механического привода, так и гидравлической системы. Второй тип более распространен, поскольку позволяет увеличить мощность устройства и обеспечить более плавный ход поршня.

Преимущества поршневых насосов:

• Сильный напор позволяет подать бетон на большую высоту или дальнее расстояние.
• Высокая производительность.

Недостатки устройств:

1. Сложности монтажа и эксплуатации: понадобятся дополнительные устройства для управления гидравликой, нужно следить за смазкой движущихся частей.
2. Шиберные затворы быстро изнашиваются.
3. Раствор подается неравномерно, что не всегда удобно при заливке.

Беспоршневые агрегаты

Среди устройств этого типа более популярны роторные. У такого бетононасоса ротор двигателя начинает вращаться и приводит в движение ролики. Они едут по  бетонопроводу, который представляет собой эластичный шланг. Раствор внутри провода выдавливается к выходу.

Преимущества роторных агрегатов:

• Простота механизма.
• Более равномерная подача бетона.
• Низкий уровень шума.
• Компактность и небольшой вес.

Недостатки:

1. Напор слабее, чем у поршневых систем.
2. Производительность ниже.
3. Гибкий бетонопровод быстро изнашивается.
4. Нельзя работать с растворами, в которых есть щебень или гравий размером более 10 мм.

Какие бывают бетононасосы

Бетононасосы могут монтироваться на базе разных устройств.

Передвижные

Устанавливаются на грузовой автомобиль или на автобетоносмеситель как дополнительное оборудование. Во втором случае такая спецтехника может и перевезти, и залить бетон.

Чем хороши передвижные устройства:

• Мобильность и маневренность — можно работать на самых удаленных стройплощадках без инфраструктуры.
• Не нужно искать транспорт.
• Хорошая производительность — до 90 куб. м/ч.

Однако высота подачи бетона ниже, чем у стационарных устройств.

Стационарные

Бетононасосы, которые находятся на одном месте, обычно используются на производственных линиях заводов. Другие модели могут передвигаться по стройплощадке, но на ограниченное расстояние и при помощи другой техники. Например, устройство устанавливают на колесное шасси или прицеп, который перемещается с помощью тягача. Также трубы могут подвешиваться на строительный кран.

Преимущества стационарных вариантов:

• Самая высокая производительность — до 200 куб. м/час и более — позволяет применять их на крупных объектах, при многоэтажном и высотном строительстве.
• Могут подавать раствор на расстояние до 300 м по горизонтали и до 100 м по вертикали.
• Доступная цена.

Недостатки:

• Плохая маневренность.
• Ограниченные возможности для перевозки устройства.

Передвижные мини-станции

По конструкции похожи на стационарные, но намного меньше по габаритам. Подойдут для заливки небольших объемов бетона. Используются в малоэтажном строительстве.

Преимущество мини-станций — высокая маневренность: агрегат легко перемещать по участку. Однако длина подачи бетона ограничивается 150 м, а высота — 50 м.

Мы кратко рассказали, как работает бетононасос. Когда такое устройство нужно для строительства, нередко встает выбор между покупкой или арендой. Если к стройплощадке сложно или невозможно подъехать, она находится в зоне точечной застройки или агрегат используется не постоянно, лучшим решением становится аренда спецтехники.

Все, что вам нужно знать о бетононасосах

Бетононасосы 101

Как перекачивать бетон в труднодоступные места с помощью надежного и эффективного автобетононасоса

Когда дело доходит до строительных проектов, важно подчеркивайте эффективность, чтобы не выходить за рамки бюджета и сроков. Специализированные машины, такие как бетононасосы, работают, чтобы помочь вам максимально использовать свое время.

Универсальные услуги по перекачиванию бетона экономят ваше драгоценное время и силы, позволяя заливать бетон даже в самых труднодоступных местах.

Вот все, что вам нужно знать о перекачке бетона и почему вам следует отказаться от тачки.

Что такое бетононасос?

Бетононасос — это экономящая время, деньги и деньги машина, которая перемещает влажный бетон в места, недоступные для автобетоносмесителей. Существует два основных типа бетононасосов — стреловые насосы и линейные насосы.

Оба этих насоса могут работать над, под, высоко, глубоко внизу и далеко от автобетоносмесителей для быстрой и точной заливки бетона.

Как работают бетононасосы?

Бетононасосом управляет квалифицированный оператор бетононасоса. Оператор насоса управляет работой, положением и производительностью насоса, направляя стрелу или шланг. Оператор также отвечает за доставку насоса на рабочую площадку, настройку насоса, очистку насоса после использования и выполнение необходимого ремонта.

Стреловые насосы

Стреловой насос использует дистанционно управляемую роботизированную руку (стрелу), прикрепленную к грузовику или полуприцепу, для точной подачи больших объемов бетона. Грузовик, как правило, остается на одном месте в течение всей заливки, поскольку грузовики с товарной смесью могут выгружать бетон прямо в бункер насоса.

В бункере есть шнек для взбивания бетона и поддержания его в жидком состоянии, а также сетчатая решетка, предотвращающая засорение насоса крупными камнями и кусками.

Стационарное центральное расположение грузовика на рабочей площадке обеспечивает более эффективный транспортный поток.

Линейные насосы

Линейный насос (также известный как наземный насос) представляет собой смонтированный на прицепе бетононасос или насос на грузовике, в котором используется ряд стальных или резиновых шлангов для подачи и подачи бетона в нужное место. И бетоновоз также выгрузит бетон в бункер насоса.

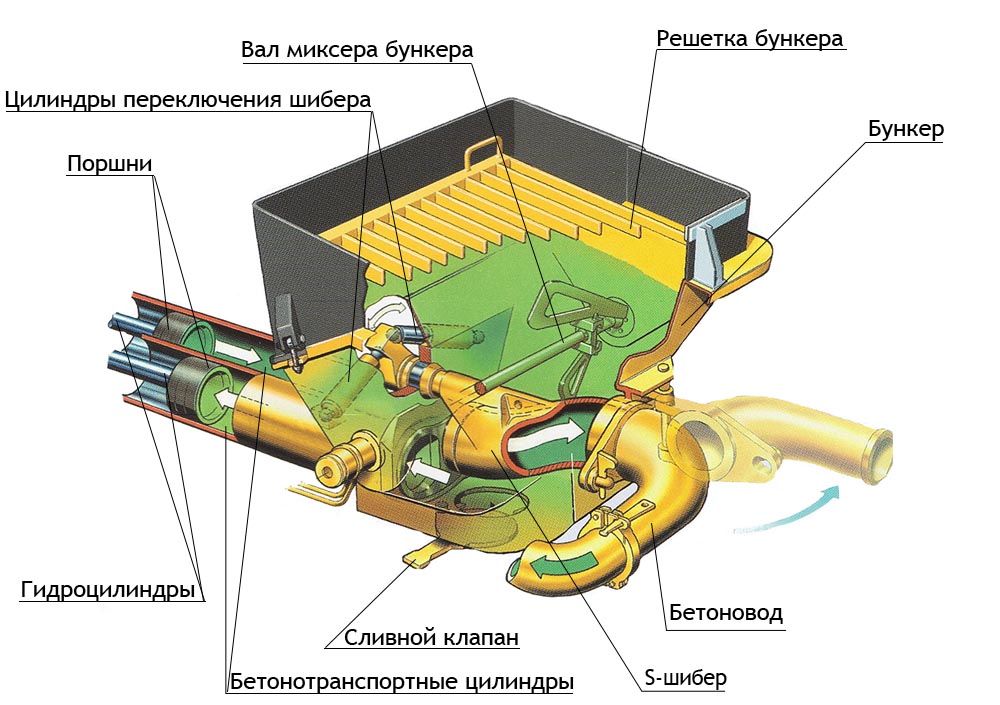

В обоих типах насосов используются двухцилиндровые гидравлические насосы. Один поршень всасывает жидкий бетон из бункера в цилиндр, в то время как другой поршень выталкивает бетон в разгрузочные трубы.

Клапан определяет, какой поршень открыт для бункера бетона, а какой открыт для разгрузочных труб, переключаясь каждый раз, когда поршни достигают конца цилиндров. Этот клапанный механизм позволяет каждому цилиндру чередовать режим подачи бетона и подачи бетона, перекачивая большие объемы бетона и экономя время.

Однако для работы бетононасоса бетонная смесь должна быть пригодна для перекачивания. В бетоне должно быть достаточно воды, чтобы смесь могла легко проходить через насос и шланги. В противном случае существует риск засорения линий насоса.

Назначение и типы проектов Бетононасосы используются для

Основное назначение бетононасосов — экономия времени, денег и энергии во время бетонных проектов, больших или малых. Вместо того, чтобы доставлять бетон в нужное место, насос позволяет размещать бетон именно там, где он вам нужен, независимо от препятствий, мешающих добраться до места с помощью грузовика.

Из-за большого объема бетона, перекачиваемого стреловыми насосами, стреловые насосы лучше всего подходят для крупных строительных проектов, таких как крупные промышленные объекты и высотные здания.

Небольшие линейные насосы перекачивают меньшие объемы бетона, поэтому они идеально подходят для небольших бетонных строительных проектов, таких как бассейны, тротуары, земляные плиты, малоэтажное строительство и плиты для частных домов.

Линейные насосы также можно использовать для раствора, раствора, мокрых стяжек, торкретбетона, шлама и пенобетона. И они идеально подходят для ремонта подводного бетона, укладки бетона в сильно армированные секции, заполнения тканевых форм и создания связующих балок.

Тем не менее, линейные насосы большего размера могут использоваться для проходки туннелей и высотного строительства на расстоянии сотен метров или километров от грузовика.

Преимущества бетононасосов

Вот некоторые из многих преимуществ использования бетононасосов для вашего следующего строительного проекта.

Быстрая и качественная укладка бетона

Бетононасосы могут перекачивать большие объемы бетона так же быстро, как автобетоносмеситель выгружает бетон. Многие насосы могут перекачивать от 30 до 100 кубометров бетона в час. И этот быстрый и точный метод укладки также обеспечивает качественную заливку.

Время установки бетононасосов также очень быстрое: они прибывают на место и перекачивают бетон в течение часа.

Более широкий радиус действия

Шланг или стрела бетононасосов могут подавать бетон точно в труднодоступных местах, таких как высокие высотные здания, закрытые здания, заборы и крутые склоны.

Как далеко может уехать автобетононасос? Вертикальный вылет типичного стрелового насоса составляет 41,9 метра (137 футов). А горизонтальный вылет составляет 38 метров (124,7 фута). Однако более длинные стрелы могут достигать более 200 футов.

Снижение затрат на рабочую силу

Укладка бетона с помощью насосов требует меньшего количества подрядчиков по бетону для распределения бетона. Оператор бетононасоса будет точно укладывать бетон с помощью стрелы или шланга, вместо того, чтобы полагаться на то, что несколько рабочих будут перемещаться вперед и назад для укладки бетона. А непрерывный поток бетона означает, что время не будет потрачено впустую.

С помощью ручных бетононасосов производительность повышается, а проекты могут быть завершены вовремя и в рамках бюджета, что делает перекачку бетона экономически эффективным методом размещения больших и малых бетонных проектов.

Попрощайтесь с тачками и подумайте об аренде бетононасоса у местных поставщиков бетона, чтобы сэкономить время, деньги и энергию при следующем бетонном проекте.

Все, что вам нужно знать о бетононасосах

Все, что вам нужно знать о бетононасосах

Бетононасосы в настоящее время являются самым популярным методом перекачки жидкого бетона и часто используются на строительных площадках. Появление бетононасоса повысило эффективность строительных проектов, особенно когда речь идет о строительстве высотных зданий. Если раньше ведра с бетоном приходилось поднимать кранами, то теперь можно закачивать бетон на более высокие этажи. Это обеспечивает быструю и постоянную подачу бетона именно туда, где он необходим.

Но как они работают? Ответ на самом деле удивительно прост, что, вероятно, частично объясняет популярность и надежность скромного бетононасоса. Два цилиндра расположены рядом, и в каждом цилиндре находится поршень. Один поршень втягивает жидкий бетон в цилиндр, а другой одновременно выталкивает бетон. Имеется клапан, который определяет, какой цилиндр открыт для бетонного бункера, а какой – для разгрузочных труб.

Итак, это основные принципы работы бетононасосов, но есть также несколько типов бетононасосов. Список включает в себя мобильные насосы, стационарные насосы, стационарные насосы, устанавливаемые на грузовиках, и бетононасосы для автобетоносмесителей. Краткое описание каждого типа можно найти ниже.

Мобильный бетононасос состоит из бетононасоса и укладочной стрелы, установленной на шасси грузового автомобиля. Стрелы могут различаться по размеру, и преимущество этого типа бетононасоса заключается в том, что его можно быстро развернуть и доставить бетон в любую зону в пределах досягаемости стрелы.

Стационарные насосы

Этот тип насоса устанавливается на прицепе, и бетон доставляется в соответствующую зону по отдельному трубопроводу, прикрепленному к прицепу. Затем труба прикрепляется к укладочной стреле, которая позволяет точно укладывать бетон.

Стационарные насосы могут быть установлены на шасси грузовика без стрелы. Преимущество этого заключается в том, что он позволяет вам добраться до мест, находящихся за пределами досягаемости стрелы.

Как мобильные, так и стационарные насосы получают бетон из больших бункеров, но есть также возможность подавать бетон в мобильном режиме. Существуют автобетоносмесители, которые также имеют бетононасос и стрелу, что обеспечивает полную мобильность.
