Как работает бетононасос: Как происходит заливка насосом

Как работает бетононасос

Чтобы бетон набрал расчетную прочность, важно не только правильно приготовить смесь, но и оперативно доставить ее на объект. Самый удобный способ транспортировки — использование бетононасоса. Эта спецтехника производительна, надежна, экономична, способна подавать бетон на десятки метров по вертикали и горизонтали. Как работает бетононасос и чем отличаются разные типы агрегатов?

Плюсы и минусы бетононасоса

С помощью такой техники качество и скорость работ на стройплощадке можно увеличить в 2-3 раза. Это достигается за счет следующих преимуществ:

1. Бесперебойность работ по укладке. Перерывы при бетонировании ухудшают качество бетона: залитый раствор, который уже начал застывать, плохо схватывается со свежеприготовленными порциями. Бетононасос позволяет вести работы непрерывно, что особенно важно на большом объекте.
2. Легкость подачи бетона на высоту приобретает особое значение при строительстве многоэтажных зданий. В этом плане бетононасос намного удобнее ленточных транспортеров и дешевле ковшовых элеваторов.
3. Оперативность. Бетон быстрее переливать по трубам, чем загружать в бадьи или черпать ведрами. К тому же проще довести до нужного места рукав, чем передвигать технику по подкрановым путям.
4. Сокращение себестоимости строительства. Применение бетононасоса позволяет автоматизировать ручной труд и привлекать к работам меньше строителей. Это снижает расходы на зарплату.
5. Быстрый монтаж бетоновода.
6. Мобильность и эргономичность: агрегат занимает меньше места, чем большая техника, его проще перемещать.
7. Сохранение воды в растворе. При подаче смеси по трубам испаряется меньше влаги, чем при использовании других способов, что улучшает качество бетона.

Но есть у агрегатов и недостатки:

• высокая стоимость;
• дороговизна применения для небольших объемов работ;
• быстрый выход механизмов из строя, поскольку перемещаемая смесь содержит твердые частицы с абразивными свойствами. Изношенные элементы придется заменять;
• затраты времени на монтаж бетоновода.
  Можно подвесить трубы на кране, но радиус их вылета будет ограничен.

Если объект не очень крупный и бетон нужен только периодически, более выгодным вариантом будет не покупка, а аренда бетононасоса.

Принцип работы бетононасоса

Любой бетононасос состоит из основных частей: электрического или дизельного двигателя, мешалки, колес, системы смазки, опоры, загрузочного бункера и бетоноотводного устройства. Система перекачивания бетона работает по открытому контуру, который должен регулироваться.

Как работает бетононасос? Принцип действия отличается в зависимости от типа устройств — поршневые или беспоршневые.

Поршневые агрегаты

Эти механизмы чаще встречаются на рынке: на них приходится до ¾ от общего объема производства. В цилиндрах насоса расположены поршни. Они движутся назад, захватывают раствор из бетоноприемника и выталкивают в бетонопровод, который и доставляет бетон к месту заливки. Около бетоноприемника и бетонопровода находятся шиберные затворы, которые регулируют подачу смеси.

Поршневые агрегаты могут приводиться в движение с помощью как механического привода, так и гидравлической системы. Второй тип более распространен, поскольку позволяет увеличить мощность устройства и обеспечить более плавный ход поршня.

Преимущества поршневых насосов:

• Сильный напор позволяет подать бетон на большую высоту или дальнее расстояние.
• Высокая производительность.

Недостатки устройств:

1. Сложности монтажа и эксплуатации: понадобятся дополнительные устройства для управления гидравликой, нужно следить за смазкой движущихся частей.
2. Шиберные затворы быстро изнашиваются.
3. Раствор подается неравномерно, что не всегда удобно при заливке.

Беспоршневые агрегаты

Среди устройств этого типа более популярны роторные. У такого бетононасоса ротор двигателя начинает вращаться и приводит в движение ролики. Они едут по  бетонопроводу, который представляет собой эластичный шланг. Раствор внутри провода выдавливается к выходу.

Преимущества роторных агрегатов:

• Простота механизма.
• Более равномерная подача бетона.
• Низкий уровень шума.
• Компактность и небольшой вес.

Недостатки:

1. Напор слабее, чем у поршневых систем.
2. Производительность ниже.
3. Гибкий бетонопровод быстро изнашивается.
4. Нельзя работать с растворами, в которых есть щебень или гравий размером более 10 мм.

Какие бывают бетононасосы

Бетононасосы могут монтироваться на базе разных устройств.

Передвижные

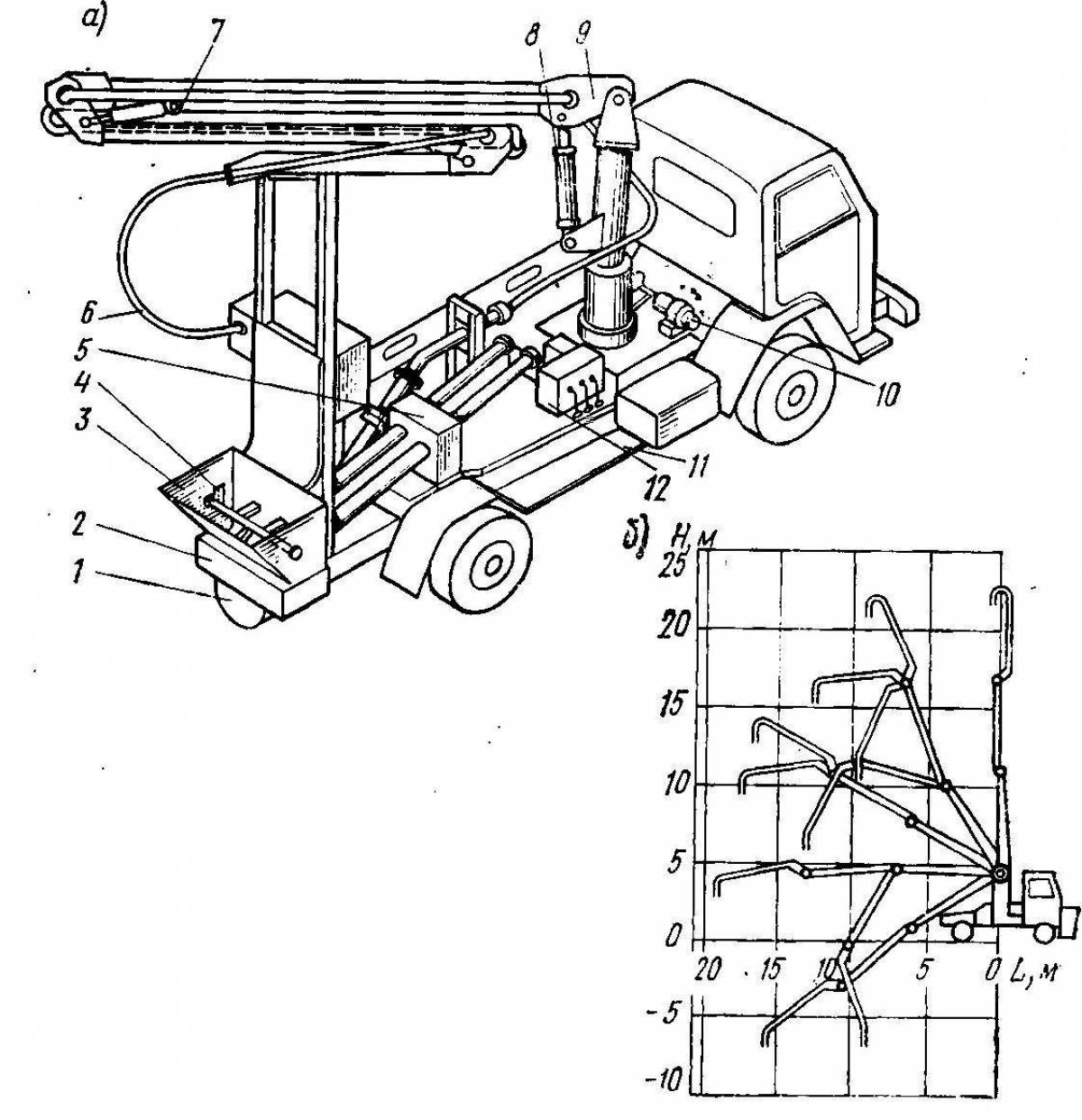

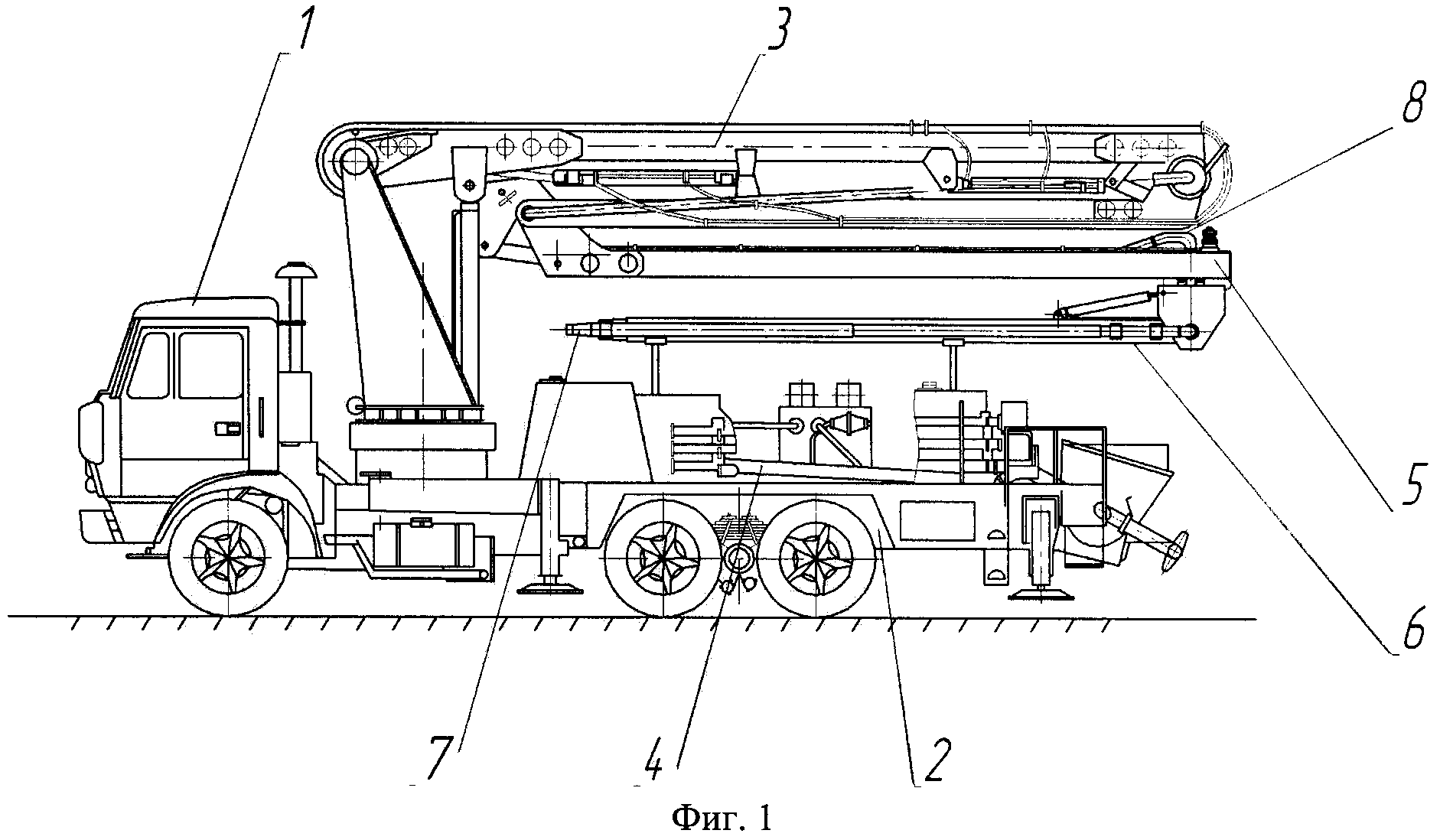

Устанавливаются на грузовой автомобиль или на автобетоносмеситель как дополнительное оборудование. Во втором случае такая спецтехника может и перевезти, и залить бетон. Раствор подается на расстояние до 200 м в длину и до 70 м в высоту.

Чем хороши передвижные устройства:

• Мобильность и маневренность — можно работать на самых удаленных стройплощадках без инфраструктуры.
• Не нужно искать транспорт.
• Хорошая производительность — до 90 куб. м/ч.

Однако высота подачи бетона ниже, чем у стационарных устройств.

Стационарные

Бетононасосы, которые находятся на одном месте, обычно используются на производственных линиях заводов. Другие модели могут передвигаться по стройплощадке, но на ограниченное расстояние и при помощи другой техники. Например, устройство устанавливают на колесное шасси или прицеп, который перемещается с помощью тягача. Также трубы могут подвешиваться на строительный кран.

Преимущества стационарных вариантов:

• Самая высокая производительность — до 200 куб. м/час и более — позволяет применять их на крупных объектах, при многоэтажном и высотном строительстве.
• Могут подавать раствор на расстояние до 300 м по горизонтали и до 100 м по вертикали.
• Доступная цена.

Недостатки:

• Плохая маневренность.
• Ограниченные возможности для перевозки устройства.

Передвижные мини-станции

По конструкции похожи на стационарные, но намного меньше по габаритам. Подойдут для заливки небольших объемов бетона. Используются в малоэтажном строительстве.

Преимущество мини-станций — высокая маневренность: агрегат легко перемещать по участку. Однако длина подачи бетона ограничивается 150 м, а высота — 50 м.

Мы кратко рассказали, как работает бетононасос. Когда такое устройство нужно для строительства, нередко встает выбор между покупкой или арендой. Если к стройплощадке сложно или невозможно подъехать, она находится в зоне точечной застройки или агрегат используется не постоянно, лучшим решением становится аренда спецтехники.

Как работает бетононасос — подробное описание

Строительство с процессами бетонирования — неразделимые понятия, поскольку никакое капитальное здание соорудить без раствора не получится. Качественное приготовление смеси — непременное условие, хотя и не единственное. Весьма важна транспортировка жидкого бетона к месту заливки. Чтобы благополучно доставить смесь на объект, применяют спецтехнику. Такие агрегаты эффективны, они постепенно вытесняют ручной метод перемещения цементной смеси. О предназначении такого оборудования известно всем, но как работает бетононасос — мало кто знает.

Содержание

• 1 Как работает бетононасос
• 2 Виды установок
  • 2.1 Вид двигателя
  • 2.2 Тип привода
• 3 Конструкция насоса
  • 3.1 Поршневые
  • 3.2 Роторные
• 4 Производители бетононасосов
• 5 Потенциальные проблемы
• 6 Заключение

Как работает бетононасос

Бетононасосы все чаще используют при сооружении монолитных многоэтажных домов. Эти установки гарантируют доставку на приличную высоту жидкой смеси, существенно снижая физические затраты. Трубопроводы с насосами быстро подают в нужную точку смесь при строительстве эстакад и мостов, иных водных либо железнодорожных сооружений.

Чтобы разобраться, как работает бетононасос, требуется разобраться с их устройством. Это оборудование состоит из мешалки с колесом, смазочной системы, опоры, выходной части, а также загрузочной емкости. Еще в оборудовании присутствует система охлаждения, шиберный затвор, масляный бак. Бетононасос снабжен манометром, гидравликой, качающимся клапаном, масляным фильтром, электрическим щитком.

Устройство подачи бетона состоит из таких секций:

• колено;
• система промывки;
• отводная труба;
• отводной замок, снабженный резиновым уплотнителем.

Движущим элементом является двигатель. Он бывает дизельным либо электрическим. Установка содержит водяной насос, а также два гидроцилиндра.

Виды установок

В строительстве эксплуатируют разные виды бетононасосов. Они различаются своими параметрами.

Вид двигателя

Агрегаты функционируют на дизельном либо электрическом двигателе. Электротехнику обычно используют на закрытых площадках. Но такое оборудование не сильно распространено, поскольку не везде присутствует электричество. Из-за этого более популярны дизельные модели.

Тип привода

Подачу смеси обеспечивает гидравлический либо механический привод. Более распространен первый вариант, поскольку он способен развить  большее давление, увеличить мощность оборудования и дистанцию транспортировки раствора. Преимущество гидравлики состоит в плавном движении поршня, что обеспечивает равномерную подачу смеси.

Конструкция насоса

Подачу раствора выполняют поршневыми либо роторными бетононасосами. При этом выбор определенного типа агрегата зависит от конкретно поставленной цели.

Поршневые

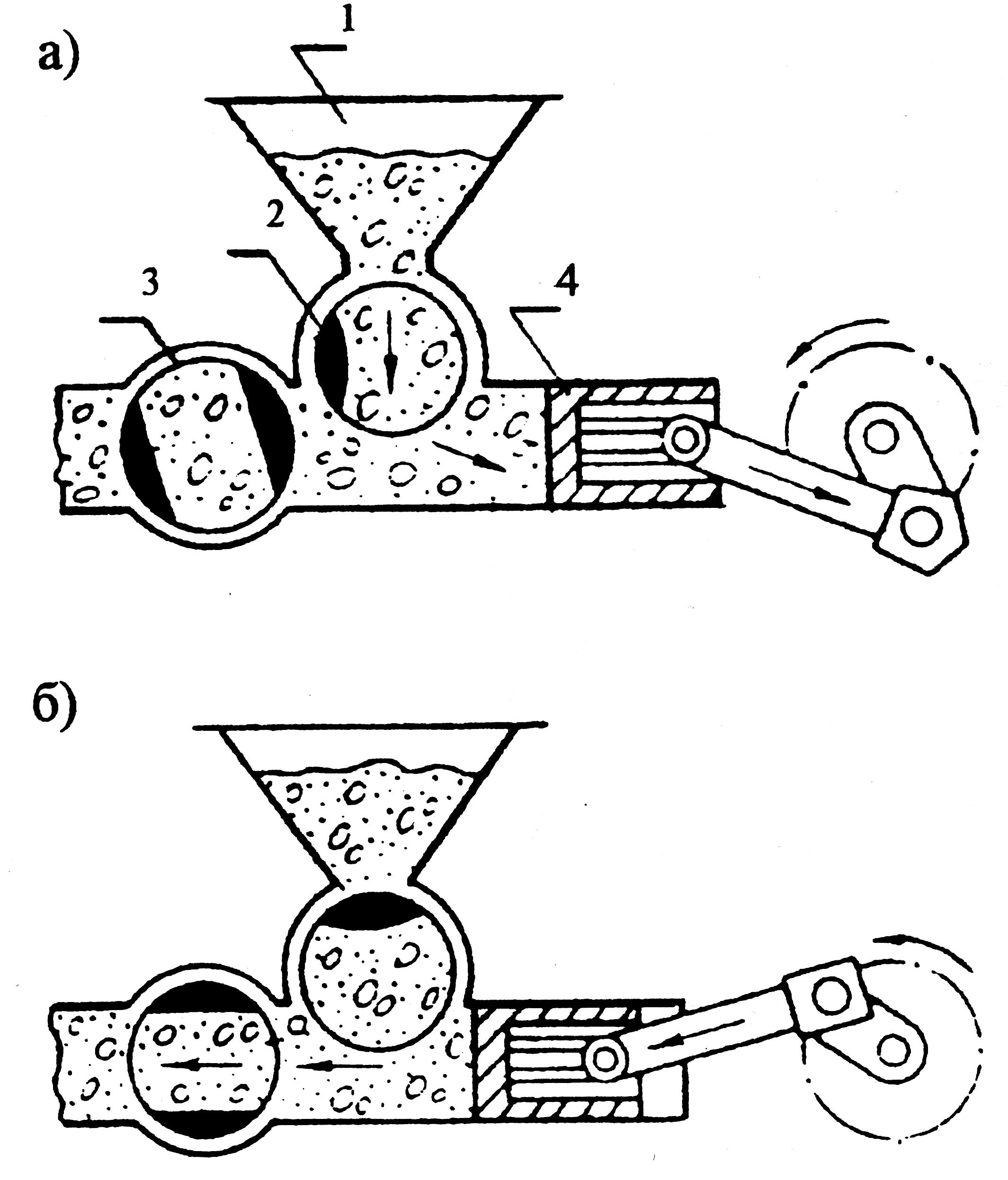

Эти устройства функционируют по принципу, аналогичному для всех подобных систем. При движении поршня вниз начинается всасывание некоторого объема раствора, при обратном ходе он выталкивается в трубопровод. Для работы необходим шиберный затвор, открывающий приемник при всасывании, а затем перекрывающий его в момент выталкивания.

Роторные

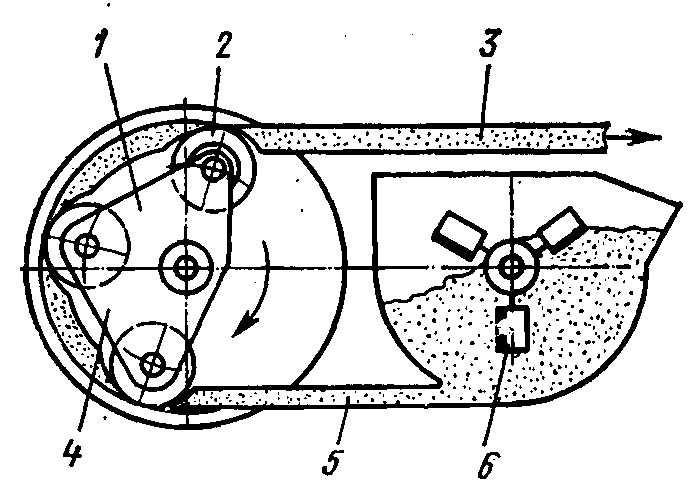

Основой агрегата служит вал с прорезиненными роликами. Когда ротор вращается, эти ролики двигают раствор к выходу. Благодаря реверсивному движению мотора любые заторы легко устраняются. Недостатком такого оборудования являются частые поломки из-за повреждения уплотнителей, разрывы армированного шланга. Хотя устранить эти проблемы несложно.

Производители бетононасосов

Самое удачное устройство бетононасосов у китайской марки Sany. Эти агрегаты долговечны и невероятно просты в использовании. Управление происходит дистанционно, специальным пультом. При работе установка не сильно шумит. Есть регулировка скорости подачи раствора.

Итальянская модель Cifa целиком отвечает современным требованиям строительных технологий. Она укомплектована высокопроизводительными деталями. Наличие бункера помогает улучшить качество раствора. Установка компактная, ее удобно использовать при ограниченной площади застройки.

Немецкий бренд Putzmeister — оборудование, способное быстро транспортировать бетон. Его используют при сооружении мостов, высотных домов, туннельных сооружений.

Потенциальные проблемы

Хотя эксплуатация оборудования существенно облегчает работу строителям, нередко возникают непредвиденные ситуации:

• Обязательно следует следить за равномерным распределением смеси. Если увеличить скорости подачи, в монолите могут появиться воздушные полости. Чаще это возникает при армировании объекта мелкой сеткой.
• Возникновение пробки в механизме способно его испортить. Как только появилось подозрений на формирование затора, требуется включить реверс. Когда это невозможно, нужно освободить проблемный участок, прочистив его вручную.
• Из-за длинных перерывов в работе образуются пробки, поскольку бетон быстро схватывается. Если необходимо отлучиться оператору, его должен обязательно кто-то подменить.
• При длинной паузе требуется прокачивать оборудование «вхолостую». Для этого запускают оборудование на небольших оборотах каждые четверть часа минут на десять.
• При использовании поверхностных вибраторов бетона требуется послойная укладка раствора. Каждый слой нужно уплотнять.
• Арматурный каркас непременно нужно надежно фиксировать. Иначе поток раствора сместит закладные детали и элементы арматуры.
• Мощный бетононасос вызывает затруднения при удержании трубопровода даже несколькими людьми. Из-за этого рекомендовано выбрать оборудование, снабженное стрелой.
• Когда работа завершена, требуется тщательно промыть не только насос, но и весь трубопровод.

Заключение

Бетононасос — достаточно высокотехнологичный агрегат, используемый для подачи раствора. Поскольку оборудование этого типа выпускают разнообразное, всегда можно подобрать для себя самый приемлемый вариант установки.

– как он работает?

С ростом населения в городских районах быстро растет потребность в жилье, школах, различной инфраструктуре.

Однако такие высокие требования невозможно выполнить, если полагаться на ручные методы. На самом деле, использование обычных методов строительства может привести к огромным задержкам и превышению сроков.

Бетононасосы играют огромную роль в крупномасштабном строительном бизнесе. Это не только делает всю работу эффективной, надежной и быстрой, но и повышает производительность на месте.

Перекачка бетона является наиболее важной областью применения в промышленности. Это делает всю работу без хлопот, сохраняя при этом крайний срок. Но, Как работает бетононасос?

Наука, стоящая за революционными технологиями в строительстве

Для понимания того, как работает бетононасос, важно знать принцип работы бетононасоса.

Устройство, способное перекачивать свежую жидкую бетонную смесь в нужное место на строительной площадке.

В нем используется система клапанов и основные правила гидравлики. Смеситель Автобетононасос готовит смесь во вращающемся барабане.

Итак, смеситель выливает смесь в бункер. Он постоянно взбивает бетонную смесь, чтобы предотвратить ее коагуляцию.

Устройство всасывает жидкую бетонную смесь из бункера с помощью системы клапанов. Теперь машина выливает его в нужное место с помощью вспомогательных шлангов.

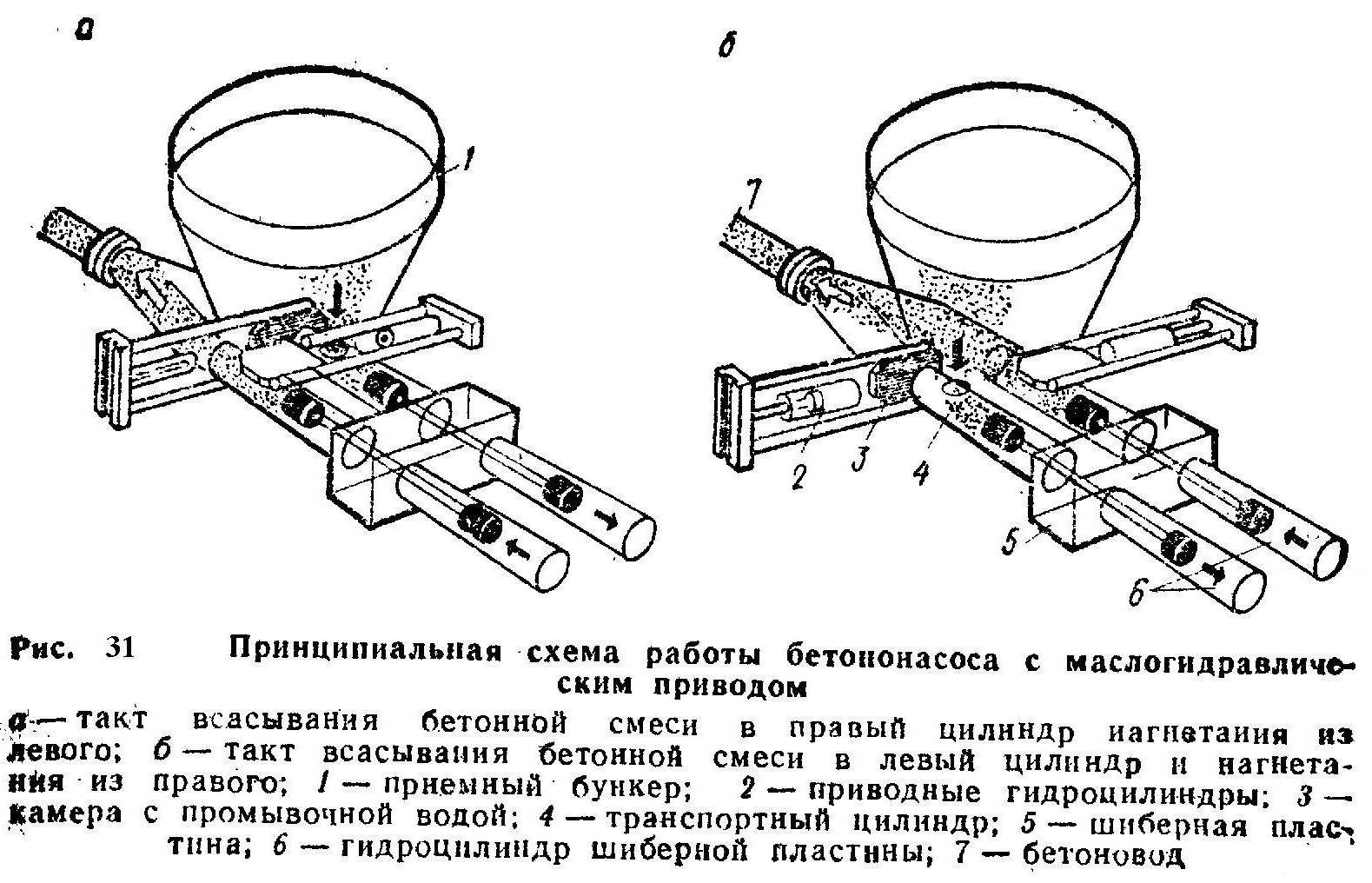

Бетононасос с двухцилиндровым гидравлическим внутренним механизмом обычно состоит из двух параллельных цилиндров. На самом деле эти цилиндры состоят из приводных поршней внутри, позволяющих им двигаться вперед и назад в обратном направлении.

Когда один цилиндр движется вперед, другой движется назад. Когда другой идет назад, другой продвигается вперед.

Первый цилиндр или цилиндр материала высасывает бетонную смесь из бункера. Наоборот, второй цилиндр или нагнетательный цилиндр перекачивает готовую смесь в желаемое место.

Два поршня работают в тандеме, поочередно всасывая и выкачивая жидкую смесь.

Действительно, гидравлический поток возник из-за того, что постоянный поток бетона приводит к тому, что два цилиндра создают попеременное движение вперед и назад. Кроме того, непрерывный поток имеет решающее значение для предотвращения затвердевания жидкой смеси.

Это Как работает бетононасос. Механизм подачи бетона сложный.

Тем не менее, это основа строительной отрасли, делающая всю задачу продуктивной, эффективной и быстрой. Тем не менее, с различными характеристиками бетононасоса в механизме может появиться небольшая разница.

Бетононасосы используются в различных строительных работах. Однако большинство недооценивают его как строительную технику.

Обратите внимание на еще одну необычную особенность, которая ломает его ортодоксальный образ.

В конструкциях без подвала в качестве фундамента используются бетонные плоские плиты. Конечно, использование прочного фундамента предотвращает рассеивание воды и трещины или провисание.

Использование линейного бетононасоса для такой конструкции упрощает задачу. Действительно, он начинается и заканчивается в нужной точке. Короче говоря, никаких шансов на несовершенство не осталось.

Для краткосрочного использования лучше всего подойдет Аренда бетононасоса .

Процесс укладки фундамента в строениях с подвалами усложняется. Таким образом, насосы для бетонных стрел имеют решающее значение для выполнения задачи с превосходным качеством и без ошибок.

Конечно, задержка может затвердеть жидкую смесь перед использованием. Кроме того, использование машины помогает завершить задачу вовремя с наилучшим конечным результатом .

Вы можете выбрать из различных типов бетононасосов для такого проекта для достижения максимальной производительности.

При строительстве высотного здания стреловой насос становится первым требованием. Причина в его выходе на высоту с максимальной мощностью прокачки.

Строительные компании используют стреловые насосы для быстрой, легкой и безопасной перекачки бетона на высоту.

Он не только обеспечивает максимальную производительность и точность, но и помогает выполнять задачи в установленные сроки.

Эстакады на автомагистралях должны быть прочными и прочными, чтобы выдерживать ежедневное интенсивное движение.

Аналогичным образом, дорожные туннели должны быть достаточно прочными, чтобы не разрушаться под весом земли над ними.

Тем не менее, использование бетононасоса s для их строительства точно соответствует утраченному списку спецификаций.

Кроме того, задача выполняется эффективно, результативно и без усилий. Строительство путепроводов и тоннелей требует работ на высоте. В таком случае бетононасос сделает свою работу легко и быстро.

Плотины и мосты — это огромные строительные конструкции.

Таким образом, они должны быть достаточно прочными и прочными, чтобы выдерживать интенсивное движение транспорта, а также постоянное давление воды.

Бетононасосы со стрелой, способные поднимать и продлевать перекачку бетона до самого верха эстакады моста или плотины, являются обычными.

Огромные парковочные здания имеют разные уровни. Строительство верхнего уровня — неуклюжая задача без Линейный насос Аренда или покупка.

Очевидно, что использование оборудования позволяет быстро и без особых усилий построить высотное сооружение.

Обычно строительство дома означает строительство главного здания. Другими словами, люди подрывают тротуар и проезжую часть.

Эти конструкции также требуют профессиональной точности для долговечности и долговечности. Аренда бетононасоса услуги лучше всего подходят для таких незначительных требований.

На самом деле, небольшой бетононасос для коммерческих целей хорош в этом плане.

Для заглубленного плавательного бассейна требуется бетонный фундамент. Обычно аренда бетононасоса выгодна для строительства бассейнов на заднем дворе по разумной цене.

Конечно, вы не захотите, чтобы по вашему двору ездил тяжелый грузовик. Действительно, стреловой насос доступен с улицы на участок. Таким образом, он перекачивает бетон с минимальным вмешательством.

Все эти работы можно выполнять с помощью простого бетононасоса. Короче говоря, это лучшая модернизация строительного насоса. От строительства небольших зданий до высотных сооружений, он может делать все.

Кроме того, он может укладывать небольшие тротуары к массивным плотинам и мостам. Роль бетононасоса s огромна в строительной отрасли.

От небольших работ до крупномасштабных проектов, он ускоряет работу, обеспечивая при этом качество и эффективность.

Итак, это все о том, как работает бетононасос?

Покупка подходящего бетононасоса может создать сложности. Тем не менее, с экспертной помощью на ходу, выбор идеального решения для перекачки бетона больше не будет большой проблемой.

Maple Concrete Canada, ведущий бетононасос Компания уже несколько десятилетий занимается продажей и арендой качественных бетононасосов.

Мы являемся ведущим продавцом и поставщиком широкого спектра бетононасосов.

Стремясь к качеству и производительности, мы можем предложить лучшие в отрасли услуги по бетононасосам .

У нас есть широкий выбор моделей для различных областей применения в строительстве по лучшей цене бетононасоса.

Благодаря стреле с непрерывным поворотом на 360 градусов заливка бетона становится легкой и экономичной даже в труднодоступных и труднодоступных местах.

Наше оборудование удивительно удобно в использовании, имеет простой и интуитивно понятный дизайн и легко очищаемые бункеры. Короче говоря, техническое обслуживание, очистка и понимание работы машины не отнимут много времени.

От крупномасштабных требований к ведущему в отрасли проекту до требований небольших жилых проектов мы можем поставить любую длину.

Мы стремимся предоставлять самые лучшие услуги. Наш полный парк высокопроизводительных и инновационных машин упрощает эту задачу.

Многолетний опыт, усилия членов нашей команды и правильная методология помогли нам предложить лучших услуг по перекачке бетона .

Свяжитесь с нами сегодня

Что такое бетононасос и как он работает?

Когда вы беретесь за строительный проект, очень важно правильно распоряжаться временем, чтобы ни труд, ни время не тратились без необходимости. Бетононасос является жизненно важным элементом любого проекта, связанного с материалом, поскольку он перемещает смесь намного, намного быстрее, чем любой человек, толкающий тачку, независимо от того, насколько вы быстры!

Перекачка бетона — это транспортировка свежезамешанной партии бетона в определенное место на площадке. Это может быть задний двор дома или закачка бетона, используемого для фундамента, в соответствующую зону жилого комплекса. Всякий раз, когда требуется значительное количество бетона, лучше всего остановить свой выбор на бетононасосах — это экономит много времени и сил. Тачка может быть дешевле, но как только вы перетащите две тачки бетона из грузовика туда, где вам нужно, вы вскоре пожалеете, что у вас нет бетононасоса.

Существует два распространенных типа бетононасосов: грунтовые насосы (или линейные насосы) и стреловые насосы. Они используются для разных целей и более эффективны на разных типах сайтов.

Грунтовые насосы

Если речь идет о грунтовом насосе, бетон подается в насос, который движется по земле в определенную область, где он необходим. Например, если вам нужен бетон для вашего сада, но у вас есть узкий переулок сбоку от вашего дома, а это означает, что бетоновоз не может подъехать к заднему саду, насос может пройти через узкую щель, транспортируя бетон с минимальными усилиями.

Стреловые насосы

Стреловой насос используется для участков, недоступных даже для грунтового насоса. В этих насосах используется дистанционно управляемая, иногда выдвижная стрела, которая может достигать домов и других препятствий, что идеально подходит для ситуаций, когда требуется бетон на возвышенности, например, на верхнем этаже многоквартирного дома.

Маневренность манипулятора означает, что он может безопасно и быстро транспортировать бетон практически в любое место — живите посреди ряда домов с террасами и нуждаетесь в бетоне для патио на заднем дворе? Насос со стрелой может пройти над вашим домом, спуститься в сад и закачать бетон на место за считанные минуты — нет необходимости в энергозатратных поездках на тачке.
