Как работает анкерный болт видео: видео и советы по установке анкеров

видео и советы по установке анкеров

1. С гайкой
2. Клиновые
3. С шестигранной головкой
4. Ударные
5. Четырехсегментные
6. Забивные
7. Винтовые
8. Общие рекомендации

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

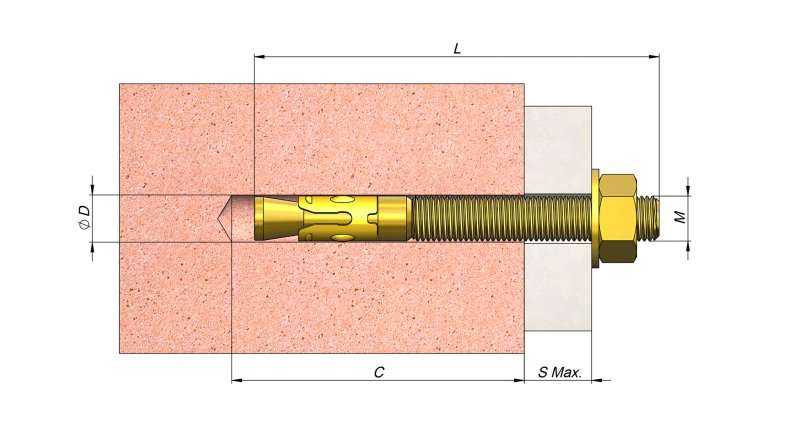

Монтажные параметры анкера с гайкой

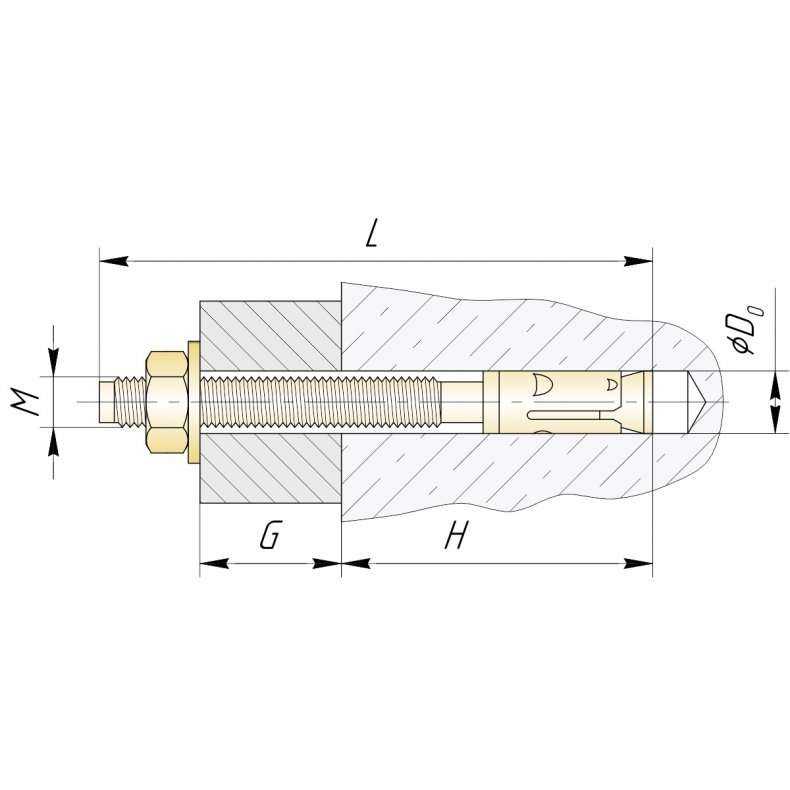

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Как правильно подобрать анкеры

В ходе строительных и ремонтных работ зачастую возникает необходимость подвесить какой-то тяжелый предмет (например, массивную люстру) к перекрытию либо зафиксировать в стене определенные элементы сложной конструкции (например, тренажера). В таких случаях целесообразно использовать крепежные детали анкерного типа. Они спроектированы и изготовлены так, чтобы выдерживать большие усилия на изгиб и противостоять значительным нагрузкам на вырывание, воздействующим на этапе эксплуатации. Современная промышленность выпускает анкеры многих видов. Поэтому сегодня актуальным является вопрос, как правильно подобрать такое крепежное изделие.

Основной критерий, применяемый для подразделения анкеров на различные категории, является способ крепления. Таковых сегодня существует два – механический и химический. Коротко рассмотрим их особенности.

Анкеры, работа которых основана на креплении механического типа, удерживаются в основании после воздействия нагрузки благодаря двум силам.

Сила трения. Возникает, когда вектор воздействующей нагрузки направлен параллельно оси крепежной детали. Проще говоря, трение появляется, если внешняя сила N пытается вырвать/выдернуть анкер из материала основания, как показано на рисунке.

Сила упора. Появляется, когда вектор приложенной нагрузки направлен перпендикулярно оси элемента анкерного крепления. То есть, если внешняя сила стремится его сломать либо согнуть (см. рисунок). При этом ее действие компенсируется за счет внутреннего сопротивления материалов: основания – на необратимое разрушение, самого анкера – на излом.

Механический принцип крепления заключатся в следующем: у анкерной детали имеются две части: внутренняя и наружная.

Первая – распорная – расширяет вторую. Такая конструкция обеспечивает надежную установку анкера в основание при его забивании либо при закручивании.

Химический способ крепления по сравнению с механическим характеризуется большей универсальностью. Он применим, практически, для любых оснований, в частности, пустотелых или обладающих хрупкой структурой. Чаще всего химический способ крепления используют при работе с пустотелым кирпичом, газо- и пенобетоном.

Ниже представлена последовательность этапов крепления химическим анкером.

На первом этапе в основании высверливается отверстие.

Затем посредством цилиндрической щеточки/ершика с жестким ворсом из отверстия удаляются осколки материала базы и пыль.

На третьем этапе с помощью насоса осуществляется финишная продувка монтажного отверстия.

Второй и третий этап нужно проводить с особой тщательностью. Иначе рабочую смесь химического анкера свяжут оставшиеся в отверстии частицы материала основания.

Далее с использованием пистолета-смесителя двухкомпонентный состав химического анкера вносят в подготовленное отверстие.

На пятом этапе в отверстие с рабочей смесью необходимо вставить резьбовую шпильку металлического анкера, прокручивая ее при этом, как-бы ввинчивая. Далее, прежде чем приступать к заключительному шестому этапу, нужно дождаться застывания клеевой массы. Требующийся на это временной интервал зависит от температуры воздуха. Если она даже немного ниже 0°С состав может затвердевать часов 8-10. При Т≥15° на это уходит в среднем порядка получаса-сорока минут. Убедившись в застывании состава химического анкера, можно соединять с основанием нужный объект. В бытовых целях данный крепеж не нашел широкого применения. Домашние мастера чаще используют механические анкеры. Причина банальна – последние детали заметно дешевле.

По определению анкер – это крепежный элемент, применяемый при работе с полнотелой установочной базой, такой, например, как бетон, природный/натуральный камень, строительный кирпич. Ниже представлены наиболее востребованные виды таких деталей.

Для работы в полнотелом твердом материале анкерные болты являются самым надежным крепежом. Они бывают разных конструкций, но состоят они в обязательном порядке из следующих частей;

• болт с шестигранной головкой;
• втулка с технологическими прорезями;
• гайка конической формы с насечками.

Принцип действия такой: когда болт завинчивается в конусообразную гайку, та входит в нижнее отверстие втулки. В результате такого перемещения последняя расширяется и упирается сформировавшимися выступами во внутреннюю поверхность монтажного отверстия, обеспечивая таким образом надежное крепление самого болта.

Данные изделия находят применение в случаях, когда необходимо прикрепить к основе крупный предмет, обладающий большим весом, или если предполагается, что в процессе эксплуатации установленный объект будет подвергаться воздействию значительных динамических либо статических нагрузок. В конструкцию забивного анкера входят:

• втулка, с прорезями, произведенная из металла высокой прочности;
• конусообразный распорный элемент.

Порядок установки представлен ниже.

Первый этап стандартен – в материале основы нужно высверлить отверстие с диаметром втулки.

На втором этапе из отверстия удаляются образовавшиеся в ходе сверления частицы установочного материала и пыль.

Далее с помощью молотка втулку необходимо забить в подготовленное отверстие.

На четвертом этапе с помощью специального приспособления конусообразный распорный элемент вбивается до противоположного конца втулки. Делать это нужно аккуратно, чтобы не повредить ее внутреннюю резьбу. Прорези втулки расширяются, лепестки расходятся, упираются в стенки монтажного отверстия.

Заключительный – пятый – этап предусматривает ввинчивание анкерного болта, продетого в отверстие уголка подвешиваемого объекта, во втулку с распорным элементом. В итоге получается надежное крепление.

Клиновой анкер

Принцип действия данного метиза во многом схож с тем, как работает анкерный болт. И здесь имеется элемент, расклинивающий муфту, в результате чего ее лепестки расходятся и упираются в стенки проделанного в основе отверстия.

Наряду с этим, заметны следующие отличия

• роль болта играет резьбовая шпилька с гайкой и плоской шайбой;
• муфта не защищает всю резьбу стержня, как это наблюдается у анкерного болта;
• конусообразный распорный элемент выполнен не в виде гайки, а является элементом резьбового стержня.

Этапы установки детально показаны в видео о клиновом анкере от известного производителя данной продукции компании Sormat. Запуск ролика осуществляется наведением курсора на ниже размещенную картинку с последующим одновременным нажатием клавиши «Ctrl» и левой кнопки компьютерной мыши.

В качестве основного элемента конструкции рамного анкера вступает выполненная из металла втулка с продольными прорезями. В ходе монтажа данного крепежного элемента именно благодаря такому исполнению этой втулки формируются своего рода лепестки. Они разжимаются при ввинчивании болта в конусообразную гайку, и углубляются в стенки монтажного отверстия, обеспечивая тем самым надежное крепление всего анкера.

Особенностью этой крепежной детали является конусообразная конфигурация ее шляпки, благодаря чему обеспечивается ее полное заглубление в отверстие для монтажа. Поэтому при его высверливании необходимо предусмотреть «потай» для размещения головки болта.

Процедура установки рамного анкера показана на видео. Для запуска ролика наведите курсор на ниже размещенную картинку, а далее действуйте в соответствии с высветившейся подсказкой.

Использование вышеописанных анкеров для крепления объектов в пустотелом основании невозможно. Обусловлено это отсутствием силы трения между внутренней поверхностью установочной базы такого типа и поверхностью крепежной детали. Для нивелирования данной проблемы были разработаны специальные анкеры. Рассмотрим лишь наиболее ходовые разновидности.

Двухраспорный анкер состоит из:

• шпильки. Ее рабочая часть характеризуется конусообразной формой. На верхнем отрезке шпильки выполнена метрическая резьба;
• двух цилиндрических распорных втулок с прорезями;
• головки. Допустимые варианты ее исполнения – гайка, кольцо, крюк;
• плоской шайбы.

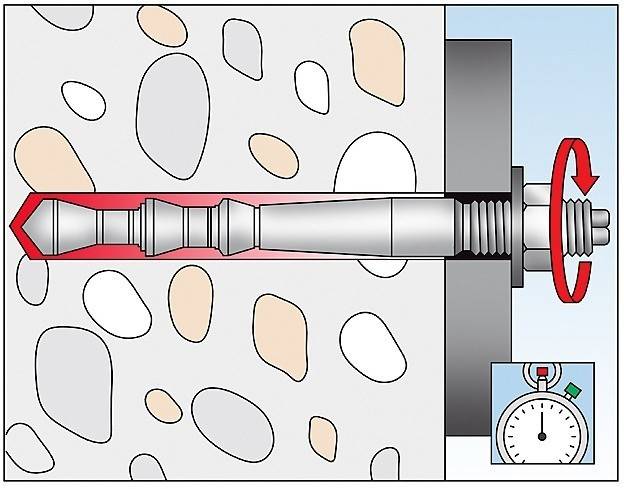

Принцип работы двухраспорного анкера такой: когда гайка завинчивается, конический стержень одновременно оказывает воздействие на обе втулки. В результате их отверстия распираются и формируется весьма надежное крепление.

Порядок установки этой крепежной детали представлен ниже.

Первый этап стандартен: нужно высверлить отверстия в уголке крепления подвешиваемого объекта и в материале основания. По завершении из отверстия нужно удалить частицы, образовавшиеся в ходе сверления, и пыль.

Далее анкер необходимо вставить в подготовленное отверстие и с помощью молотка вбить его до упора.

На завершающем этапе следует закрутить гайку. Достаточно на 4-5 оборотов.

Анкер данного вида наиболее подходит для крепления объектов на основе из гипсокартона. Он не просто не раскрошит хрупкий лист, но еще и надежно зафиксируется на его противоположной стороне в пустотелом пространстве.

Установка этого крепежного элемента (другое его название – дюбель Молли) выполняется так:

• сначала в гипсокартонном листе нужно высверлить отверстие требуемого диаметра;
• затем анкер необходимо вставить в это отверстие;
• на следующем этапе в отверстие анкера продевается болт и вкручивается в его резьбовой цилиндрический конец. В ходе этой процедуры, образно говоря, «крылья бабочки» раскрываются за счет того, что наконечник дюбеля Молли притягивается к головке болта и прижимаются к листу гипсокартона.

Более наглядно весь этот процесс представлен в видео об установке анкера-бабочки от известного производителя – швейцарской фирмы «Mungo». Запуск ролика осуществляется в том же порядке, что был указан выше.

Материал изготовления

Для изготовления анкерных болтов используют металлы – углеродистую и нержавеющую сталь, а также алюминий и латунь. В целом же, при выборе сырья, производители должны учитывать требуемую прочность данных крепежных деталей. Наиболее востребованы анкерные болты следующих классов прочности: 10.9; 9.9; 8.8; 6.8. Марки углеродистой стали, свойства которых соответствуют их требованиям, указаны ниже.

• Класс прочности 10.9. Сталь:
• высококачественная конструкционная легированная Ст.35XГСA и Ст.30XГCА;
• конструкционная легированная Ст.40X и Ст.40Х Селект;
• конструкционная низколегированная Cт.40Г2 и Cт.45Г;
• высококачественная легированная конструкционная Ст.38XА;
• конструкционная низколегированная Ст.35Х.
• Класс прочности 9.9. Сталь:
• борсодержащая легированная конструкционная Ст.20Г2P;
• конструкционная хромкремнемарганцовая легированная Ст.35XГСА;
• Ст.30XГCА, Ст.40X, Ст.38XА, Ст.35Х;
• конструкционная качественная Cт. 45, Ст.35.
• Класс прочности 8.8. Сталь Ст.20Г2P, Ст.38XА, Ст.35Х, Cт.45, Ст.35.
• Класс прочности 6.8. Сталь Ст.35, Ст.20, а также качественная нелегированная конструкционная Cт.20кп
Изготовленные из углеродистой стали анкерные болты с целью повышения антикоррозионных качеств покрываются защитным слоем. Наибольшее распространение в этом плане получили две технологии – горячая оцинковка и гальваническое оцинкование.

В современной металлургии для производства анкерных болтов применяется также и нержавеющая сталь марок A4 и A2. В данном случае обозначать класс прочности этого сырья принято иначе. Например, маркировка A4-80 говорит, что граница прочности сплава A4 равна или меньше 800 Н/мм кв.

Подвод итоги, следует сказать о возможных последствиях некорректной установки крепежных деталей анкерного типа или если нагрузка превысит допустимую. Тогда могут наблюдаться следующие явления: во-первых – вырывание самого болта с одновременным разрушением участка основания, в который он был погружен. Во-вторых, нарушение целостности анкера либо его форм. В-третьих, – разрушение крепежной детали в результате воздействия коррозии. Отмечались даже случаи, когда анкера расплавлялись! Поэтому прежде чем приступить к их монтажу, обязательно нужно изучить инструкцию по применению.
