Как работает анкерный болт с гайкой видео: Как правильно установить анкерный болт в стену

Как крепить анкерный болт: видео, фото, нюансы, советы

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Содержание

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

• 3 анкеров;
• резьбовой шпильки;
• кернера для выполнения углубления;
• гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

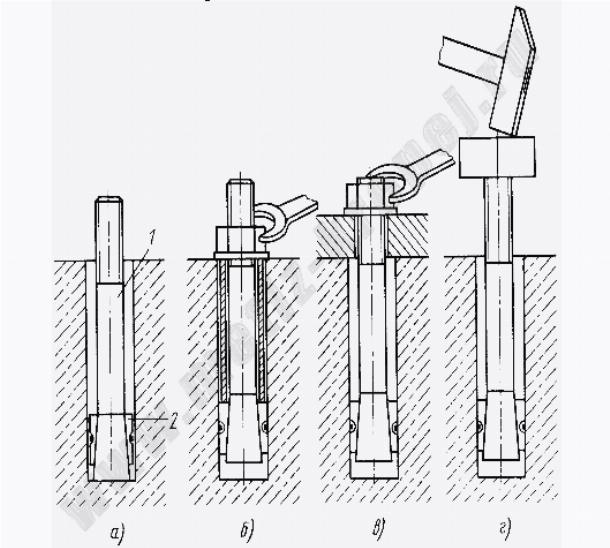

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Да!

45.5%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

39.92%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.58%

Проголосовало: 1433

Оцените полезность статьи, нам будет приятно 🙂

Как правильно сделать расчет анкерного болта. WikiСтатья.

Анкерный болт, клиновой анкер, рамный анкер — это эффективные крепёжные изделия, которые должны прочно закрепляться в несущем основании и удерживать прикрепляемую конструкцию.

Для быстрого перехода на крепеж анкерной техники указываем доп.ссылки здесь:

Применение анкерного болта и возможные разрушения при эксплуатации

Вот только несколько примеров применения анкеров:

• установка металлической обрешётки или других конструкций к бетонной кирпичной поверхности
• монтаж различных элементов к стене, которая представляет из себя сэндвич из нескольких по своей структуре и плотности оснований
• надежное крепление конструкций, на которые подразумевается воздействие как на скручивание, так и на вырывание

Подбирая тип и размер анкера, надо учитывать следующие факторы: характеристики несущей поверхности и ожидаемые нагрузки

В первом случае возможны такие разрушения, когда анкер выдергивается вместе с куском стены из-за её хрупкости. Следовательно, при монтаже надо подбирать достаточно длинный анкерный болт, который нанизывает на себя длину хрупкого материала и прочно зафиксируется в плотном (бетон, кирпич).

Например, нередко, вбив клиновой анкер на треть его длины в твердую рабочую поверхность, две третьи способны держать нагрузку от прикрепляемой конструкции (из газобетона, древесины). В то же время анкерный болт не имеет свободной длины и применяется для фиксирования, например, металлических листов до 5 мм, которые уже сами по себе создают большую нагрузку из-за удельного веса материала.

Таблица для расчета клинового анкера, где учитывается толщина прикрепляемого элемента и необходимая глубина анкеровки, при которой крепёж будет выдерживать соответствующую вырывающую силу приведена ниже статьи.

Второй вид разрушения, который может встречаться при неправильном подборе типа и размера анкера, — это разрушение по телу крепежа. То есть происходит деформация самого анкера, когда его часть остается в стене, а другая — снаружи.

Если нагрузки заведомо высокие или речь идёт об ответственном строительстве, лучше сразу рассматривать высокопрочные анкеры

Много лет на рынке крепеж представлен в китайском и европейском исполнении. Разница колоссальная! Безусловно, есть множество конструкций, где применение наиболее доступных анкеров будет вполне достаточно. Если же Вы строите «для себя» или прописаны строгие требования по эксплуатации в заключенном Вами договоре на выполнение работ, то качественный крепеж будет надежен и гарантирует результат.
На сайте ГОСКРЕП они представлены в разделе «Профессиональный крепёж / Анкеры».

Расчеты при определении размера анкерного болта

Итак, важно учитывать все нагрузки. Их разделяют на два типа: статические и динамические. К первым относим вес самой конструкции; вторым характерны импульсивные, ударные нагрузки, применимые в зависимости от протяженности по времени, точки приложения, направления.

Если несущая поверхность имеет трещины или иные допустимые повреждения, то вычисленную нагрузку надо умножить на 0,6. То есть один и тот же анкерный болт в плотной поверхности выдержит 3,924 kН, а с дефектами — только 2,35 kН.

Чтобы вычислить нагрузку на узел, которую создает, например, подвешенный элемент массой m (кг) на расстоянии l (плечо силы, м), воспользуйтесь формулой

M = m x g x l

Технические характеристики крепежа из анкерной техники

Ниже приведены таблицы для анкерного болта и клинового анкера, где указаны расчетные усилия на вырыв и срез в зависимости от материала несущей поверхности и диаметра крепежа.

Технические характеристики клинового анкера

Параметры монтажа клинового анкера

Технические характеристики анкерного болта

Третье разрушение характерно при неправильном выборе рамного анкера и других узлов, где возможна деформация по границе сцепления крепежа с базовым материалом, то есть анкер фактически выдергивается из отверстия под воздействием постоянных динамических нагрузок. В этом случае крепежу не хватает длины, чтобы прочно удерживать прикрепленную конструкцию, даже если её вес невелик.

Из таблиц ниже Вы можете подобрать размер рамного анкера, зная толщину прикрепляемой конструкции, а также при наличии данных о нагрузках на вырыв или срез.

Параметры монтажа анкерного болта

Технические параметры рамного анкера

Итак, чтобы ответить на вопрос «как правильно подобрать анкерный болт», надо учесть материал и особенности поверхности, к которой прикрепляется метиз, и нагрузки, их характер воздействия на узел. А данные таблиц и формулы в данной статье помогут сделать элементарные расчеты.
