Анкерные болты Однораспорный анкерный болтАнкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.
Классификация
Различают следующие виды анкеров:
Технология устройства и основные виды разрушения анкеров
Анкер удерживается в материале основания за счёт трёх основных рабочих принципов:
- Трение — нагрузки, воспринимаемые анкером, передаются на материал основания посредством трения тела анкера о материал основания. Для этого необходимо наличие распирающей силы. Эта сила может создаваться, например, за счёт распора металлической цанги или пластикового дюбеля.
- Упор — нагрузки, воспринимаемые анкером, компенсируются внутренними силами сопротивления материала излому/смятию, возникающими, как правило, на глубине анкеровки. По такому принципу работают цанговые металлические анкера, фундаментные болты и т.
- Замоноличивание (Склеивание) — нагрузки, воспринимаемые анкером, компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Такой принцип работы характерен для клеевых анкеров, закладных деталей без упорных приспособлений и уширений (заделок) и т. п.
Многие виды анкеров удерживаются в материале основания посредством комбинации описанных выше принципов.
Разрушение анкерного крепления происходит в самом слабом его месте. Различают следующие характерные виды разрушения:
- Вырыв анкера — полный или частичный вылет анкера из материала основания, как правило, с сохранением конструктивной целостности основания.
- Срез анкера — полное разрушение анкера по границе основание-закрепляемый элемент под воздействием превышающих допустимые сдвигающих сил.
- Излом или пластический изгиб анкера — полное или частичное разрушение анкера под воздействием превышающих допустимые изгибающих сил при дистанционном монтаже закрепляемого элемента.
- Вырыв материала основания анкером — полное разрушение анкерного соединения, связанное с нарушением конструктивной целости материала основания под воздействием нагрузок, превышающих предел прочности материала основания. Существует два наиболее частых вида вырыва — вырыв конуса материала основания и излом кромки материала основания (при установке анкера вблизи края базового материала).
- Коррозия материала анкера — полное или частичное разрушение анкера, связанное с коррозией материала анкера или его отдельных частей.
- Плавление или выгорание анкера — нарушение конструктивной целостности анкера, связанное с разрушением материала анкера или его отдельных частей, вызванным воздействием высоких температур, нехарактерных для данного анкерного соединения.
Максимальная нагрузка на вырывание зависит от прочности бетона и размера анкера. Для анкера 8 мм вырывающая сила в зависимости от типа — 1-15 кН (100-1500 кгс) для бетона марки B25, но рабочая нагрузка не должна превышать 25% от вырывающей силы.
См. также
Литература
- Пособие по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03)
- Руководство по анкерному крепежу «Hilti»
- Руководство по анкерному крепежу «Mungo»
Примечания
Ссылки
Анкерный болт: виды и технические характеристики
Метизы и крепления
Анкерный болт — это популярный крепеж, с помощью которого решают задачи по фиксации и закреплению в стене тяжелых металлических или иных конструкций. К ним относят сборные консоли, навесные изделия, различные перегородки и др. Технология применения таких болтов несложная, они различаются между собой по нормам ГОСТ, форме, типу крепления гайки, а также по содержанию химических веществ и материалов в составе.
1
Техническая классификация анкерных болтов
Производство и изготовление всех анкеров на нашем рынке регламентируется согласно стандартам ГОСТ-24379 от 2012. Делают их из высоколегированных и прочных видов промышленной стали. Эта деталь представляет собой металлический стержень различного диаметра и длины, конец которого зарезьбован и имеет специальное крепление в виде конической гайки.
На ней и основывается основной принцип работы анкерного болта. При входе стержня в бетон или другой материал происходит деформирование муфты крепежа, в результате чего получается мощное и прочное соединение. После ввинчивания такой крепеж можно вытащить только с частью основания и при помощи специального оборудования.
Кроме видов и размеров анкеры принято делить и по способу их крепления. Последний определяют исходя из конкретных особенностей и необходимого характера нагрузки. Таким образом, все анкерные болты различают по:
- Варианту входа в основной материал. Наиболее распространены винтовые, бурильные, забивочные и т. д.).
- Способу заделки в непосредственном месте закрепления (распорные, расширительные, трубчатые и др.).
- Конструкционным особенностям и форме.
Бывают цилиндрические, конические, цельные или сборные, стержневые.
В зависимости от последнего пункта в списке анкеры классифицируют на временные и постоянные по характеру их действия. Надежное крепление и соединение анкера с тем или иным материалом происходит за счет трения и упора. Химические виды, которые содержат в составе капсулы специальные быстро застывающие смолы, удерживаются внутри с помощью мощной склеивающей основы.
Главной технической характеристикой любого анкера является его показатель «на разрыв». Это величина, которую легко высчитывают по формуле и измеряют в кН (килоньютонах).
Регламент ГОСТ позволяет использовать для креплений различные болты, «взрывной показатель» которых равен более 10,5 кН.
При расчете необходимых по форме и степени действия анкеров обязательно учитывают и такие критерии, как крутящий и изгибающий момент. По условиям того же ГОСТа максимально допустимая величина — 25 Нм (Ньютонметров), а минимальный порог — 5,2 Нм.
Таким образом, чем выше изгибающая сила болта, тем прочнее его соединение с основанием. В случае, если строительный объект выходит за рамки установленных стандартов, существует дополнительная классификация анкеров, характеристика которых меняется в зависимости от конкретных показателей по Снип 2. 09. 03.
2
Виды анкерных болтов и обзор областей их применения
Различные по форме и свойствам анкеры используют преимущественно там, где есть необходимость укрепить конструкции с большим весом и элементами, которые могут двигаться под определенным воздействием. Такие болты успешно применяют и для фундамента, с их помощью крепят изделия с высокими показателями и нагрузкой «на разрыв».
Чаще всего этот крепежный материал используют в таких случаях:
- для укрепления ограждения, перил, тяжелых лестниц, балконов, строительных консолей и т. д.;
- для присоединения к природному камню, бетону или кирпичной стене различных конструкций;
- при улучшении крепежа для подвесных систем и механизмов (строительные балки, сплиты и др.
).
В зависимости от конкретной области применения и формы все анкерные болты делят на 2 основных типа — механические и химические. Оба варианта имеют свои плюсы и минусы, применяют как комплексно, так и отдельно друг от друга.
3
Крепеж механического типа — особенности популярных вариантов
Самым универсальным и популярным видом анкера является болт с крюком или металлическим кольцом на конце резьбы. Его используют преимущественно для подвесного оборудования и материалов, которые в процессе их эксплуатации снимают со стены для ремонта или замены (кондиционеры, антенны, подвесные панели и т. д.).
ГОСТ регламентирует максимальную длину такого болта, которая не должна превышать 60 мм. Минимальный диаметр составляет 6 мм. Особенностью применения такого крепежа является наличие гайки или крюка на конце стержня, за счет которых происходит надежная фиксация и зажим внутри основы.
Ударный анкер (болт с распором или фундаментный и горный). Еще один распространенный крепежный элемент, на котором полностью отсутствует гайка и резьбовая головка. Особенность болта в том, что при плотных ударах молотка расклинивается шток и трубка, а это приводит к надежному соединению. Применяют ударные анкеры преимущественно для сцепления с бетонным основанием, при необходимости подвесить на него и прикрепить различные тяжелые материалы,так как конструкция позволяет использовать этот крепеж для любых массивных предметов, включая котлован под фундамент.
«Потайной анкер» с головкой. Параметры его работы основаны на принципе силе трения между основой и конической гильзой, втулкой или пружинным кольцом. Болт бывает и двухраспорным (по две головки, втулки или кольца), поэтому способен выдерживать большие нагрузки. Чаще всего применяется для крепления сложных и тяжелых конструкций к основанию фундамента или стенам.
Шестигранный анкерный болт. Особенностью крепежного элемента является головка на стержне, которая выполнена в виде шестигранника. Мощное схватывание с тем или иным материалом происходит за счет трения гайки, которая находится в нижней части. К этой разновидности относят и анкеры с «крестовидной» головкой. Одна штука вполне способна выдержать средние нагрузки, например, установку антенны.
Рамный анкерный крепеж. Самый «легкий» вариант болта, который используют преимущественно для крепления несложных деревянных и пластиковых элементов. Нестандартная по форме головка самовыравнивается по поверхности, что обеспечивают надежное и долговечное сцепление.
Шпилька для соединения с бетоном. Анкирование болтом такого типа происходит за счет наличия двух крепежных наконечников. Ввинчивается он с помощью обычной гайки и применяется для подвеса тяжелых конструкций в виде навесов, несущих консолей, балконов и др.
4
Химические анкеры — мощная альтернатива для строительства
В отличие от стандартных механических анкеров в химических болтах помимо металлической основы, которая создает упор и силу трения, есть и дополнительное вещество. С его помощью происходит моментальное склеивание внутри основания, что приводит к более надежной фиксации.
К главным плюсам использования химических анкерных болтов в строительстве специалисты относят:
- универсальность. Такой винт применяют как для наружных, так и внутренних работ;
- стойкость к вибрации и колебаниям. Этот показатель позволяет использовать их для любых конструкций;
- эффективность применения для стен и оснований из тонких или «рыхлых» материалов. Химическое анкирование проводят по любой поверхности, включая популярный сегодня газобетон.
Кроме химических и стандартных механических вариантов существуют более «узкоспециализированные»: горный, напольный, потолочный, фасадный, пружинный или грунтовой анкеров. Они применяются гораздо реже под конкретные действия на строительной площадке, и выработка их менее эффективна.
5
Инструкция по установке крепежа своими руками

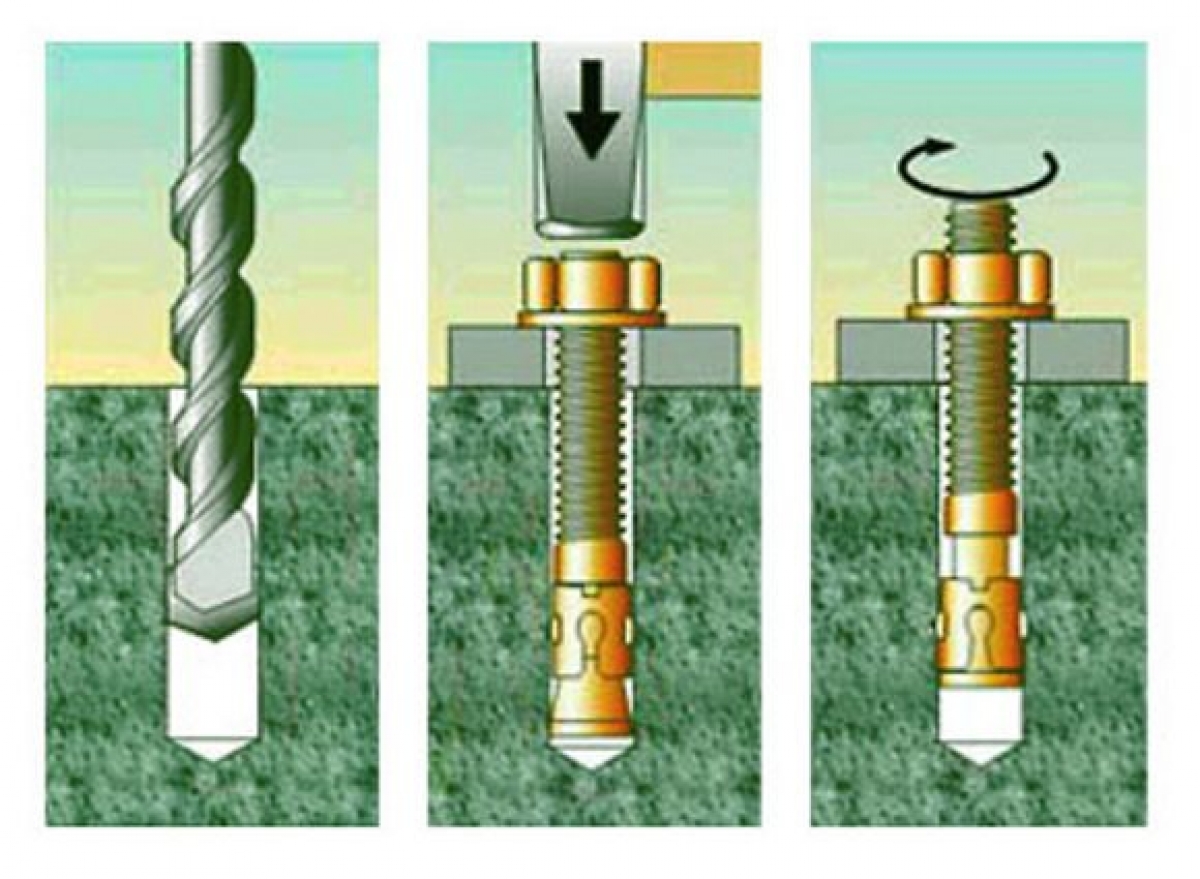

Технология крепления и установки анкеров стандартного вида несложная. Первым делом сверлят отверстие в стене с помощью дрели или перфоратора. Отверстие должно максимально точно совпадать с диаметром используемого болта, поэтому бур или сверло подбирают исходя из этих данных.
Все известные производители этого крепежа выпускают свою продукцию в соответствии с принятыми стандартами, отчего подобрать необходимый элемент для правильного сверления не составит труда. Обязательно рассчитывают и указанную длину изделия, так как при неполной затяжке вытащить как механический, так и химический анкер очень сложно, да и отойдет он только с частью отделки и стены.
После сверления полученное отверстие продувают от собравшейся пыли и грязи. Сделать это удобнее всего при помощи профессионального строительного пылесоса. Анкер не должен входить легко, лучше всего вбивать его плотными ударами молотка или кувалды для более надежного и качественного скрепления.
Гайку затягивают до упора, что позволяет конусному штоку правильно выклиниваться внутри бетонного или другого каменного основания. Следом откручивают гальку, устанавливают на стержень необходимый материал и максимально плотно закручивают ее обратно с помощью ключа или трещотки.
Эта инструкция актуальна и для химических анкеров, но они обычно шире из-за наличия специального наполнителя внутри стекла (сплошные), что также стоит учитывать при монтаже. Будьте аккуратны с этим типом анкеров, при его падении он разбивается, происходит выделение токсичных веществ, которые не должны попасть на кожный покров, одежду и т. д.
Какие бывают анкерные болты?
Разновидности изделий
Производители предлагают широкий спектр анкеров. Изделия различаются функционалом, особенностями использования, несущей способностью. Наибольшей популярностью пользуется восемь типов болтов.- Болт с гайкой.
Стандартный крепеж, состоящий из трех частей: цилиндр с резьбой, гайка, распорный механизм. По мере вращения гайки цилиндр расширяет распорку, обеспечивая надежную фиксацию болта.
- Болт с крюком. Решение для навесных конструкций. Крепеж имеет базовое исполнение, содержит распорку и цилиндр с резьбой. Роль гайки играет навершие в виде крюка.
- Боль с кольцом. Аналог болта с крюком. Последний заменен кольцом, удерживающим трос или кабель.
- Ударный болт. Элемент не содержит резьбовых соединений, фиксируется расклиниванием распорки за счет ударного воздействия. Изделие ориентировано на бетонные плиты, обладает прекрасной несущей способностью.
- Клиновый анкер. Модернизированный резьбовой крепеж. Продукт имеет повышенные эксплуатационные характеристики, крепится при помощи клинового механизма.
- Двухраспорный болт. Модель с двумя распорными элементами. Они увеличивают грузоподъемность конструкции, повышают надежность узла.
Анкер распирается в середине и конце. - Анкер под шестигранник. Крепеж с шестигранной головкой на резьбовом цилиндре. Вращение головки приводит к смещению конусной гайки, расширяющей распорку.
- Болт под отвертку. Аналог анкера под шестигранник. Головка изделия ориентирована на отвертку, имеет соответствующие пазы. Болты отличаются малыми диаметром, используются преимущественно в бытовых целях.
При выборе крепежей учитываются особенности несущей поверхности, параметры эксплуатации узла, требования со стороны проектной документации. Грамотный подбор болтов гарантирует создание прочных и долговечных соединений.
Как установить анкерный болт?

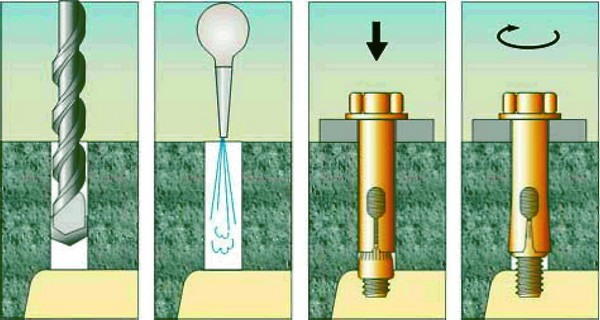

Анкерные болты монтируются в несколько этапов.- Подготовка отверстия. Посредством перфоратора создается посадочное углубление. Диаметр и длина отверстия должны соответствовать крепежу. Использование слишком широкого или слишком короткого сверла не позволит надежно закрепить анкер.
- Удаление пыли. Посадочное углубление очищается от остатков бетона или кирпича. При проведении работ используют ребристые металлические элементы. Они качественно извлекают пыль, устраняют дефекты плоскости. Допускается применение сжатого воздуха.
- Установка анкера. Крепеж погружается в отверстие. При его установке не должно возникать затруднений. Если болт продвигается с большим усилием, углубление расширяется на 1 мм.
- Протяжка. Крепеж затягивается подходящим способом. При работе с клиновым анкером задействуется ударный инструмент.
Качество соединения проверяется вручную, в отдельных случаях используется контрольная нагрузка. Приобретать анкерные болты рекомендуется у профильных поставщиков. Это позволит:
- получить сертифицированную продукцию, соответствующую требованиям отраслевых стандартов;
- исключить комиссии и посреднические сборы;
- получить подробные консультации по интересующим товарам;
- приобрести изделия в необходимом количестве;
- заказать доставку в любой регион России.
Сертифицированные болты обладают длительным сроком службы, используются при решении типовых и нестандартных задач. Крепления устойчивы к воздействию влаги, температурным перепадам, вибрационным нагрузкам. Другие статьи по теме:
