Как работает анкер клиновой: принцип работы, фото, размеры, монтаж

Содержание

АНКЕР КЛИНОВОЙ

Анкер клиновой — назначение

Используется для крепежа несущих консолей, швеллеров и балок, перил и разнообразных конструкций из металла большой тяжести. Деталь на анкер предварительно не навешивается. Клиновой анкер применяется при скозном монтаже, когда сверление производится непоредственно через отверстие детали.

Конструкция и принцип действия

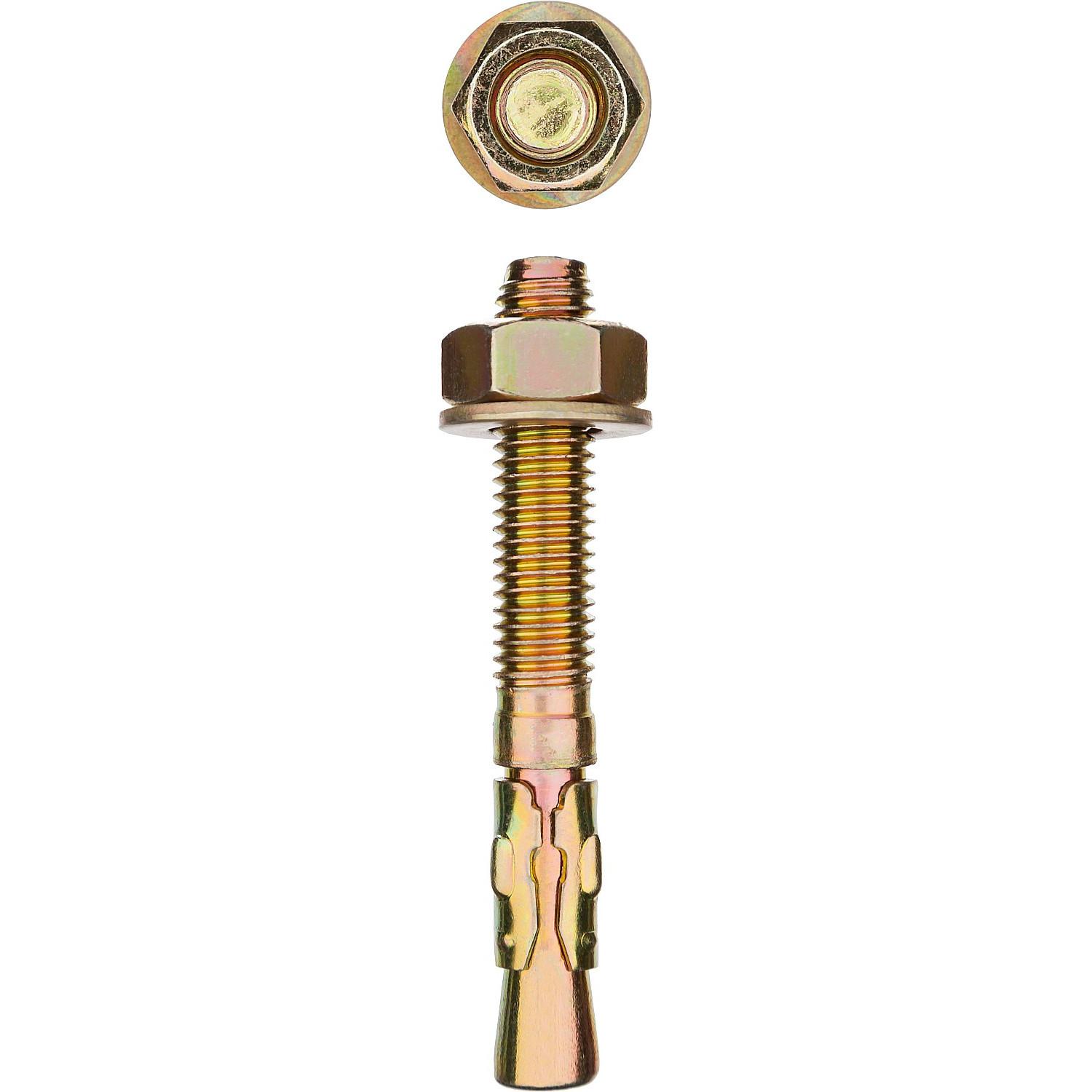

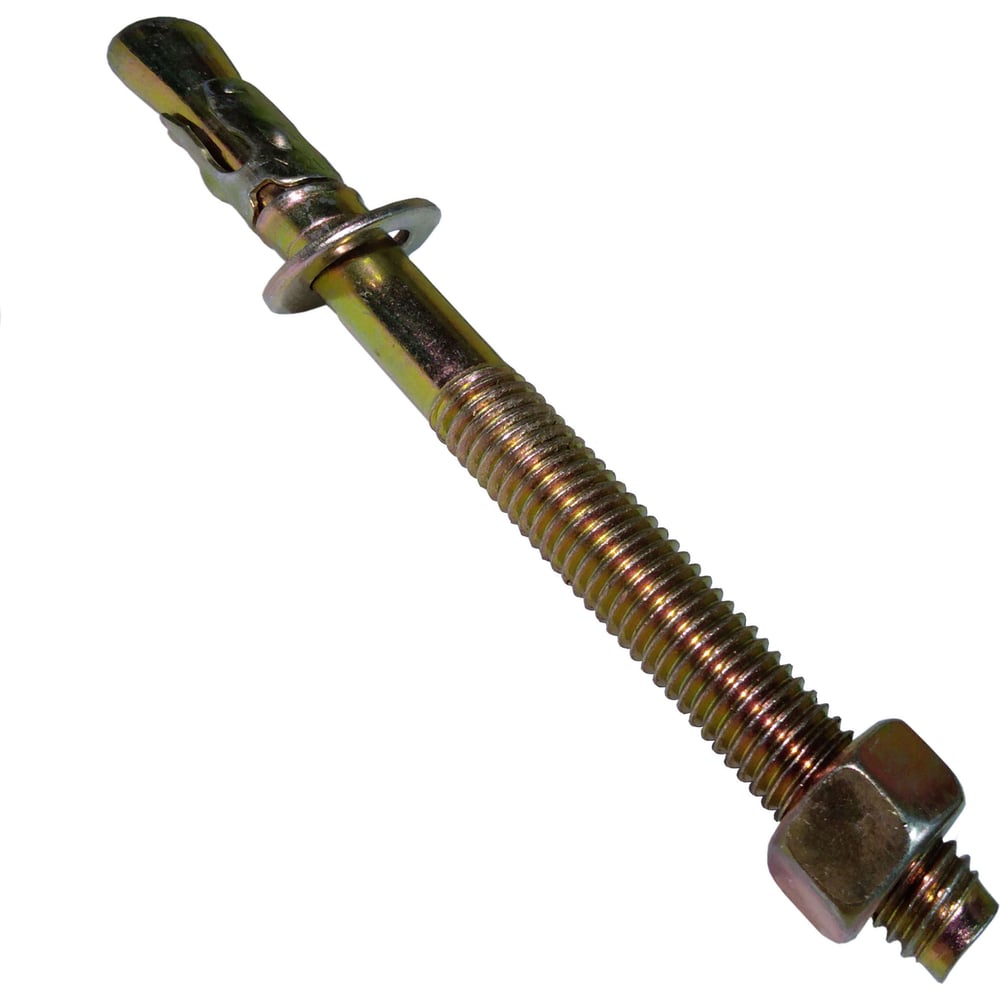

Анкер клиновой состоит из шпильки с коническим распорным хвостиком и гильзы. На распорной зоне гильзы имеются выпуклые упоры, удерживающие гильзу от прокручивания в отверстии. В состав анкера так же входят гайка и шайба. При закручивании гайки шпилька начинает перемещаться в сторону гайки вдоль продольной оси. При этом конический хвостик шпильки расклинивает гильзу, обеспечивая надежное крепление. Анкер изготовлен из оцинкованной стали.

Монтаж анкера

Крепеж осуществляется к бетону, полнотелому кирпичу или природному камню. Если основание будет недостаточно плотным (пустотелый кирпич, пенобетон, гипсолит), крепление клиновым анкером проводить нельзя.

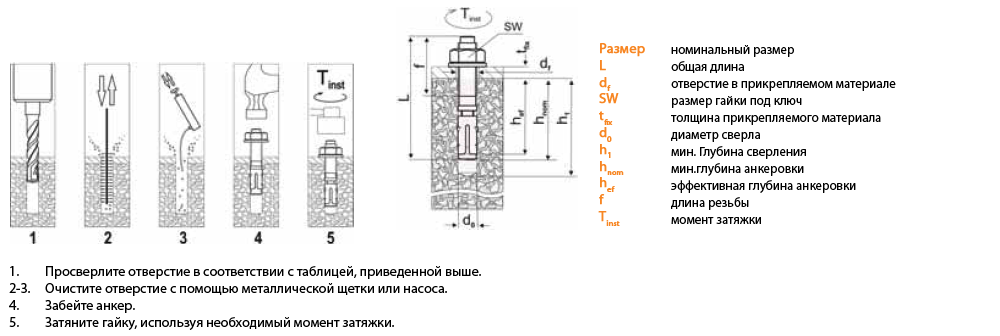

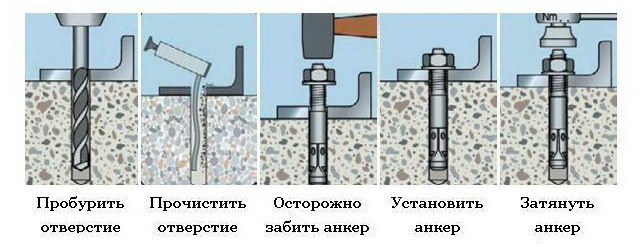

Крепление анкер-клина:

  1. Высверлить отверстие в соответствии с техническими характеристиками
  2. Удалить пыль и мусор из отверстия
  3. Вставить анкер и забить его молотком
  4. Закрутить гайку до упора

Технические характеристики

АLGDНSмин.
Обозначениерезьбадлина анкера, мммакс. толщина прикрепляемого материала, ммдиаметр сверла, ммглубина анкеровки, мммин. толщина строительного элемента, мм.вырыв. сила, кН бетон В25вес 1000 шт/кг
6*40М640,05,06,035,053,01,4012,30
6*65М665,015,06,050,075,03,2017,70
6*100М6100,050,06,050,075,03,2025,50
8*50М850,05,08,045,068,01,6024,30
8*75М875,010,08,065,098,03,3031,50
8*95М895,030,08,065,098,03,3037,70
8*120М8120,055,08,065,098,03,3045,50
8*150М8150,085,08,065,098,03,3054,90
10*60М1060,05,010,060,090,04,0046,10
10*80М1080,010,010,070,0105,05,0056,00
10*100М10100,030,010,070,0105,05,0064,00
12*85М1285,05,012,080,0120,06,0085,20
12*100М12100,020,012,080,0120,06,0096,00
16*90М1690,05,016,085,0128,07,50160,00
16*110М16110,05,016,0105,0158,09,40190,80
16*125М16125,020,016,0105,0158,09,40189,70
20*170М20170,020,020,0150,0225,012,30457,10
20*220М20220,070,020,0150,0225,012,30588,70
20*280М20280,0130,020,0150,0225,012,30749,70

Анкер клиновой и анкер-клин в чем отличие? | строймаркет

Здравствуйте, уважаемые читатели!

Пришла пора продолжить статьи об анкерах. И на очереди у нас еще 2 вида анкеров: клиновой анкер и анкер-клин. И в этой статье я расскажу:

  • Что такое клиновой анкер?
  • Что такое анкер-клин?
  • Чем отличаются?

КЛИНОВОЙ АНКЕР

Наверное, это один из лучших метизов для крепления в бетон в своем роде. В то же время его устройство настолько простое и настолько надежное, что иногда удивляешься.

Что из себя представляет?

Анкер клиновой состоит всего из четырех составных частей:

  • Тело анкера. Часть его выполнена в виде шпильки, которая заканчивается небольшим цилиндрическим расширением. Ну, а в конце анкера конусообразное расширение, как у анкера с гайкой.
Читать статью: Виды анкеров (с болтом, с гайкой, с кольцом, с крюком, с костылем)
  • Распорная часть, которая располагается сразу после цилиндрического расширения.
  • Гайка.
  • Узкая шайба.

Как работает?

Анкер клиновой держится в отверстии за распорной части. Она раскрывается при давлении на нее со стороны конусообразного расширения на теле анкера. Чтобы осуществить это давление, нужно после того, как забили анкер в отверстие, прижимать его закручивая гайку. Благодаря резьбе, анкер начнет вылезать, а распорная часть, оставаясь на месте, начнет раскрываться.

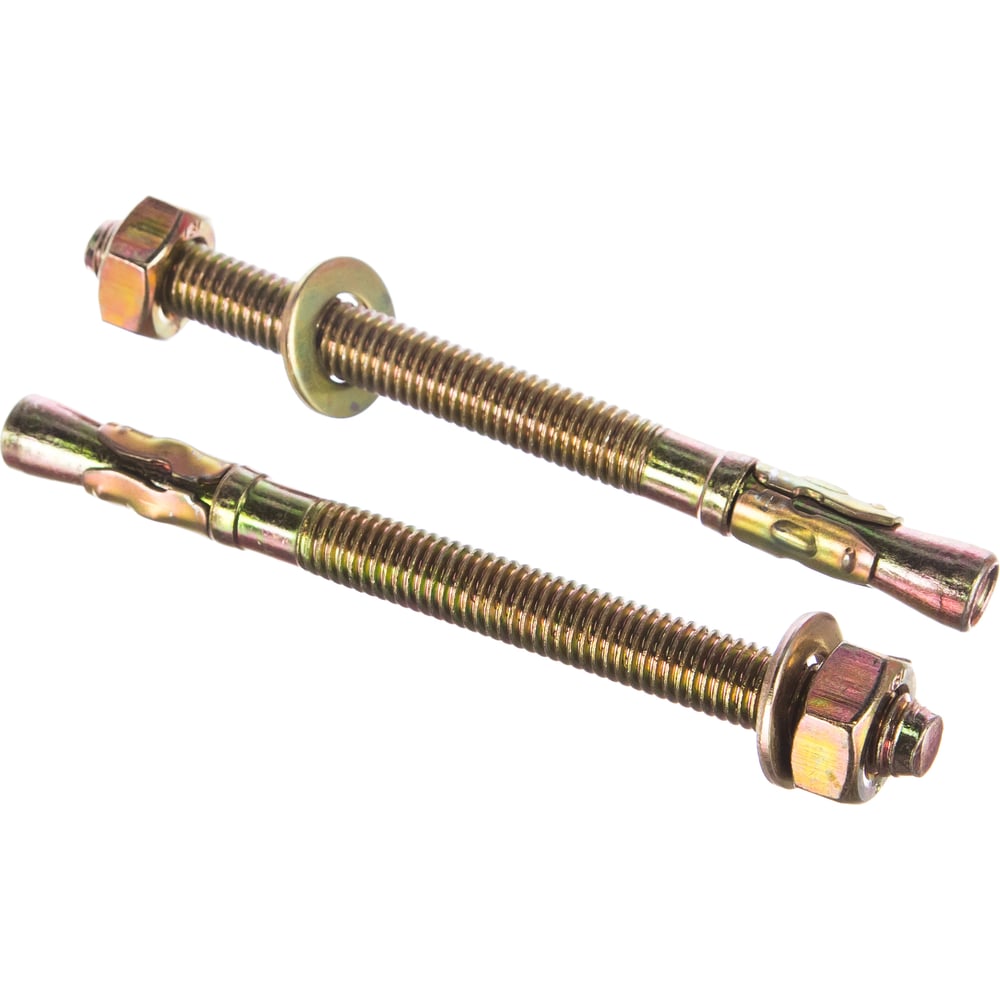

Клиновой анкер (фото взято с сайта: maxidom.ru)

Клиновой анкер (фото взято с сайта: maxidom.ru)

АНКЕР-КЛИН

По функциональности напоминает дюбель-гводь. И даже самые популярные размеры у них такие же, как и у дюбель-гвоздей: 6*40 и 6*60.

Анкер-клин имеет монолитную металлическую конструкцию, представляя из себя грибовидную форму с торчащим из шляпки клином.

Принцип работы: в пробуренное отверстие вставляется анкер, затем молотком забивается торчащий клин. Все довольно просто, как и в случае с дюбель-гвоздями. Но в то же время анкер-клин более надежен.

Анкер-клин (фото взято с сайта: krepotdel.com)

Анкер-клин (фото взято с сайта: krepotdel.com)

ОТЛИЧИЯ КЛИНОВОГО АНКЕРА ОТ АНКЕР-КЛИНА

То есть, как вы уже заметили из описания каждого их этих видов анкеров, различаются они существенно. Вот несколько отличий:

  • Анкер клиновой походит для самых ответственных работ, в то время как анкер-клин используют для более мелких работ.
  • Разброс в размерах для клинового анкера большой, а анкер-клин только малых размеров.
  • Конструкция самого анкера.
  • Внешний вид.
  • Клиновой анкер можно потом извлечь. Анкер-клин, как правило, остается в стене навсегда.

На этом все об этих видах анкеров.

Успешного вам отличия! Подписывайтесь на канал! Ставьте лайки! Впереди еще много всего интересного!

6х40 и 10х100, 12х100 и 6х60, 8х80 и другие анкерные зажимы.

Как они работают? ГОСТ

Клиновой анкер представляет собой крепежный элемент в виде шпильки. Такая деталь может выдерживать большие нагрузки и благодаря этому обеспечивает максимальную надежность фиксации. Остановимся подробнее на описании анкера, расскажем о том, как работает этот клин и как правильно крепить зажим, а также дадим советы по выбору оптимального метиза.

Описание

При выполнении строительно-отделочных работ порой возникает необходимость в надежной фиксации какой-либо конструкции на твёрдом основании. Если она выполняется из древесины либо гипсокартона, то можно воспользоваться простыми шурупами или гвоздями. При необходимости закрепления того или иного строительного блока на основании, к примеру, из бетона, такие простые средства будут непригодны. Здесь потребуется применение более сложных метизов — зажимов.

Современная промышленность предлагает широкий ассортимент анкерных устройств разных типов:

  • забивной;
  • закладной
  • стержневой;
  • винтовой;
  • клиновой.

Клиновые болты нужны для фиксации тяжеловесных конструкций на камне, а также в кирпичной кладке либо бетоне.

Клиновой анкер изготавливают из высокоуглеродистой стали. Выглядит он как обычная металлическая шпилька, у которой с одной стороны предусмотрена резьба, а с другой располагается встроенный расклинивающий механизм. Он включает в себя муфту, которая в процессе расширения обеспечивает зажиму возможность как можно прочнее зафиксироваться в основании.

В отличие от всех прочих анкерных устройств, клиновой механизм не имеет защитной «рубашки». Удобство работы с клиновыми анкерами заключается в том, что работа с ними позволяет не контролировать глубину сверления: при выполнении многих работ сделать это попросту невозможно.

Также стоит отметить то, что при выполнении любых работ по монтажу утяжеленных предметов всегда необходимо учитывать параметры давления, которое будет в дальнейшем воздействовать на крепежи. Это важно для того, чтобы правильно рассчитать число анкеров и их размер.

Так, чтобы фиксация была максимально прочной и безопасной, все подсчеты должны выполняться только человеком с опытом строительно-отделочных работ и по специальной таблице.

Области применения

Применение клинового болта повсеместно распространено при капстроительстве, а также при осуществлении некоторых бытовых ремонтных работ. Метизы данного типа незаменимы для фиксации габаритных конструкций на стенках, в полу, на потолке и прочих плоскостях, сделанных из особо крепких материалов. Известно, что для создания клиновых анкеров используется высокопрочная сталь, обработанная при помощи цинкования. Подобная обработка позволяет крепежам выдерживать габаритные лифтовые шахты, а также перегруженные лестничные пролеты, громоздкие кабельные трассы.

Потолочные клиновые анкера могут использоваться для закрепления тяжеловесных люстр и некоторых других массивных потолочных конструкций. Востребованность крепежей закономерна, поскольку клиновые анкеры обладают несомненными преимуществами:

  • безопасность конструкции;
  • стойкость к механическим воздействиям;
  • минимальные параметры отверстия под крепеж;
  • широкий выбор анкеров, благодаря чему не составляет никакой проблемы подобрать оптимальный крепежный элемент;
  • простота монтажа: установка блоков при помощи анкеров не занимает много времени и не требует от выполняющего работы мастера каких-либо особых навыков и специальных инструментов;
  • доступная стоимость.

Конечно, клиновый анкер имеет и свои минусы:

  • ограниченность области использования: такая деталь предназначена для монтажа в крепких основаниях, а это значит, что её нельзя использовать для закрепления модулей на поверхности из дерева либо гипсокартона;
  • анкер невозможно демонтировать и воспользоваться им повторно.

Какими бывают?

Клиновые анкеры выпускается в разных размерах, указываются они посредством маркировки. Например, параметры болта для бетона 15х12х100 означают следующее:

  • 15 – диаметр корпуса, соответственно, сверло необходимо выбирать такого же размера;
  • 12 — размер самой шпильки, по размерам которой выбирают гайку;
  • 100 — размер самого анкера, его подбирают в зависимости от толщины стены.

Наиболее востребованы анкеры, диаметр корпуса и длина крепежа которых составляет: 6х40, 10х100, 12х100, 6х60, 8х80, 12х120, 10х120, М12, а также 10х95 и 12х150. Крепежи различной длины фиксируются на оптимальную глубину. Так, усиленный крепеж, длина которого равняется 40 мм, должен монтироваться в отверстие с глубиной 25 мм и более. Очень важно понимать, что длина метиза должна зависеть от толщины того модуля, который будет скрепляться данным крепежом.

В соответствии с действующими ГОСТами, наименьшая длина клинового анкера составляет 40 мм, остальные детали идут по увеличению с шагом 5 мм. Максимальным размером принято 100 мм, более длинные изделия встречаются крайне редко.

Представленные в продаже анкеры имеют разные характеристики предельно допустимой механической нагрузки и наибольшего показателя нагрузки на выравнивание. Тем не менее, оба эти показателя имеют прямую зависимость друг от друга: первый параметр для анкеров может превышать второй не больше, чем на 1/4. Выбирая изделие, следует учитывать максимально разрешенную нагрузку. Бетонное основание в силу своих технико-эксплуатационных характеристик является очень прочным и плотным, поэтому анкер ему требуется максимально усиленный.

Как подобрать?

При покупке анкера очень важно, чтобы он в точности соответствовал установленным требованиям ГОСТа. Чтобы удостовериться в высоком качестве изделия, следует обязательно потребовать у представителя торговой компании свидетельство на продукцию: если документация в полном порядке, можно смело делать покупку. Такой проверкой не стоит пренебрегать, поскольку этому небольшому механизму отводится довольно весомая роль, и от качества крепления будет всецело зависеть безопасность жизни пользователей.

Современная промышленность предлагает огромный выбор аналогов клиновых болтов, которые также можно использовать при осуществлении отделочных работ. К числу наиболее распространённых можно отнести:

  • анкеры типового строения: это универсальные и широко востребованные при проведении любых ремонтных и отделочных работ метизы;
  • стержневые фиксаторы: незаменимы при работах, когда отверстия для фиксации имеют достаточную глубину;
  • латунные крепёжные элементы: незаменимы, когда надо закрепить разные предметы на основании бетонных и кирпичных конструкций;
  • химические крепления.

Для установки метизов последнего типа не нужно прилагать особых физических усилий. Принцип работы этих зажимов заключается в том, что в отверстия, предназначенные для монтажа крепежа, помещается небольшая капсула с клеевой основой. Вкручиваемая в отверстие металлическая шпилька проламывает внешнюю оболочку капсулы, а также сминает её внутреннюю перегородку. В результате клеевой состав смешивается с отвердителем, и получившийся раствор переходит в полость отверстия. По мере застывания этот раствор формирует очень надежное и очень прочное соединение.

Все перечисленные крепежные элементы отличаются друг от друга, поскольку конструкция каждого из них разрабатывается специально для решения какой-либо конкретной задачи по закреплению конструкций разного веса, разных форм и размеров на основаниях разных типов. Крепежные изделия надо подбирать в точном соответствии с их главным предназначением, лишь в этом случае они смогут обеспечить максимальную прочность и устойчивость фиксации.

Как правило, анкеры продаются поштучно либо оптом. Чем короче деталь, тем больше метизов будет в упаковке. Если для фиксации модуля требуется много анкеров, будет намного проще приобрести большую упаковку: в любом случае все оставшиеся элементы рано или поздно пригодятся в будущем.

Особенности эксплуатации

Монтаж клинового анкера не представляет никаких сложностей, поэтому выполнить установку могут даже те мастера, которые прежде никогда не сталкивались с подобными работами. Единственным сложным моментом бывает правильный выбор диаметра отверстия. В ходе установки крайне важно контролировать и его глубину. Отверстие желательно приготовить заблаговременно, иначе конструкция будет непрочной. Клиновой метиз отличается тем, что в процессе затягивания гайки муфта передвигается по хвостовику и активирует распорный механизм — за счёт этого деталь надежно крепится в основании.

В целом монтаж клинового устройства включает в себя ряд последовательных действий.

  1. Сначала нужно подготовить отверстия с диаметром нужного размера.
  2. Из отверстия следует убрать весь мусор, а также строительную пыль. Более тщательной очистки и обезжиривания поверхность не требует.
  3. После предварительной подготовки надо вбить анкер. Для этого можно воспользоваться простым молотком, который всегда имеется в арсенале любого мастера.
  4. Анкер скрепляют с посадочным элементом и закрепляют крепеж гайкой.
  5. Гайку плотно закручивают и максимально прижимают элемент поверхности. После этого запускают внутренний зажим, он раскрывается и соединяется с внутренними стенками отверстия.

При монтаже клинового анкера важно помнить о том, что рано или поздно может понадобиться демонтаж всей конструкции. Для этого метиз придется вынимать как можно более осторожно, без повреждения окружающей бетонной поверхности. Поэтому имеет смысл заблаговременно сделать отверстия с большей глубиной, чем длина самого метиза. Данная мера позволит аккуратно скрутить верхнюю гайку. После этого можно забить конструкцию до самого верха и зафиксировать отверстия цементом либо шпаклевкой.

В следующем видно рассказывается о видах анкеров и их применении.

При покупке анкера очень важно, чтобы он в точности соответствовал установленным требованиям ГОСТа. Чтобы удостовериться в высоком качестве изделия, следует обязательно потребовать у представителя торговой компании свидетельство на продукцию: если документация в полном порядке, можно смело делать покупку. Такой проверкой не стоит пренебрегать, поскольку этому небольшому механизму отводится довольно весомая роль, и от качества крепления будет всецело зависеть безопасность жизни пользователей.

Как работать с анкерными болтами. Анкера по бетону (болты): типы и виды, а так же способы их крепления и монтажа в пенобетон и газобетон.

Принцип работы анкеров

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты .

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера . Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт .
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд .
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды .
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

Набор инструментов

Порядок операций установки

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Разновидности


Несущая способность


Надежность соединения

Расчет на вырыв.

Установка доборов


Монтаж химического анкера.

Page 2
  • Армирование
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.


Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.


Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность


Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов


Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.


Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов


Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

  1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

  1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.


Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.


Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.


Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.


Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

  • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
  • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

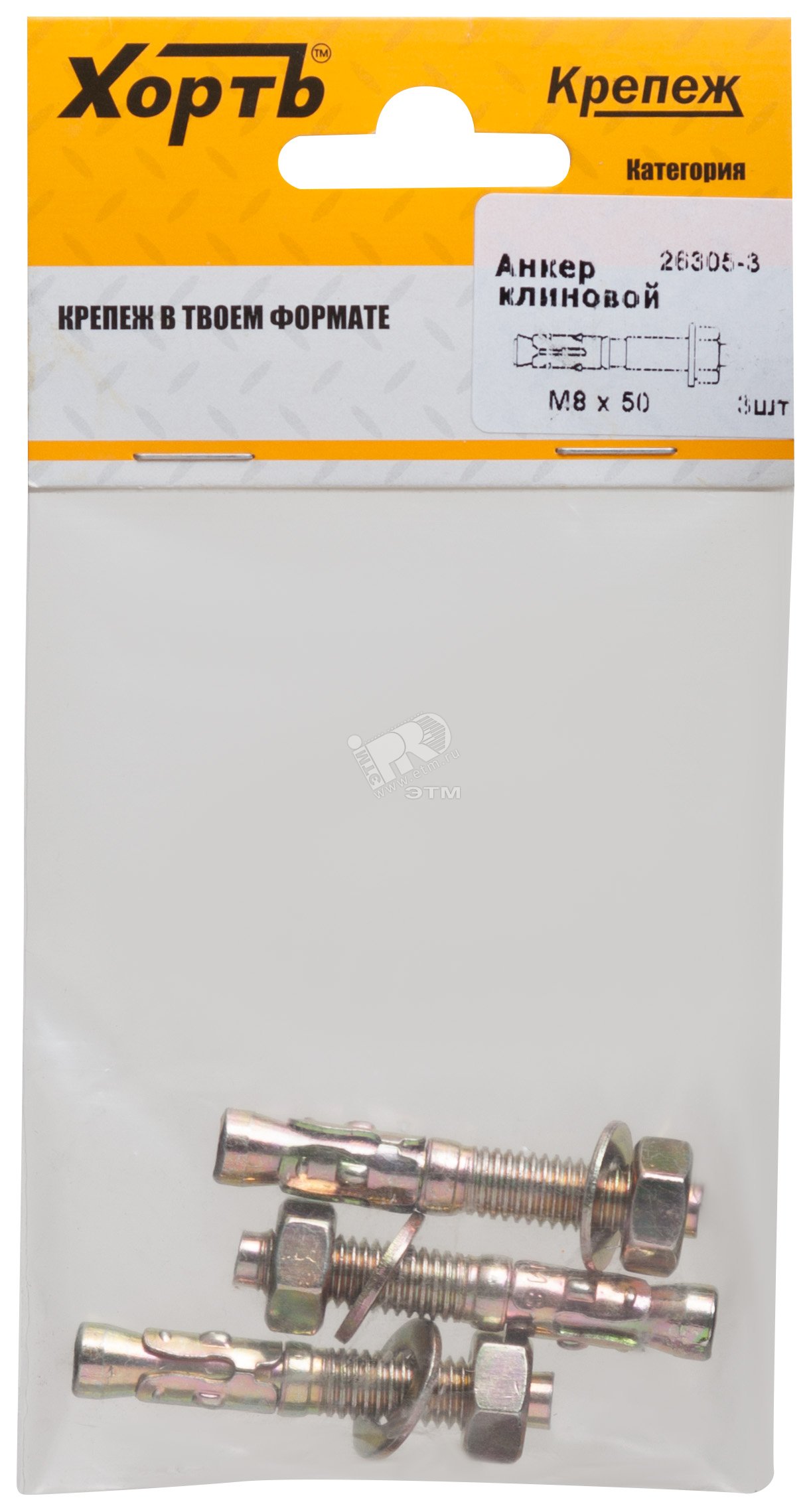

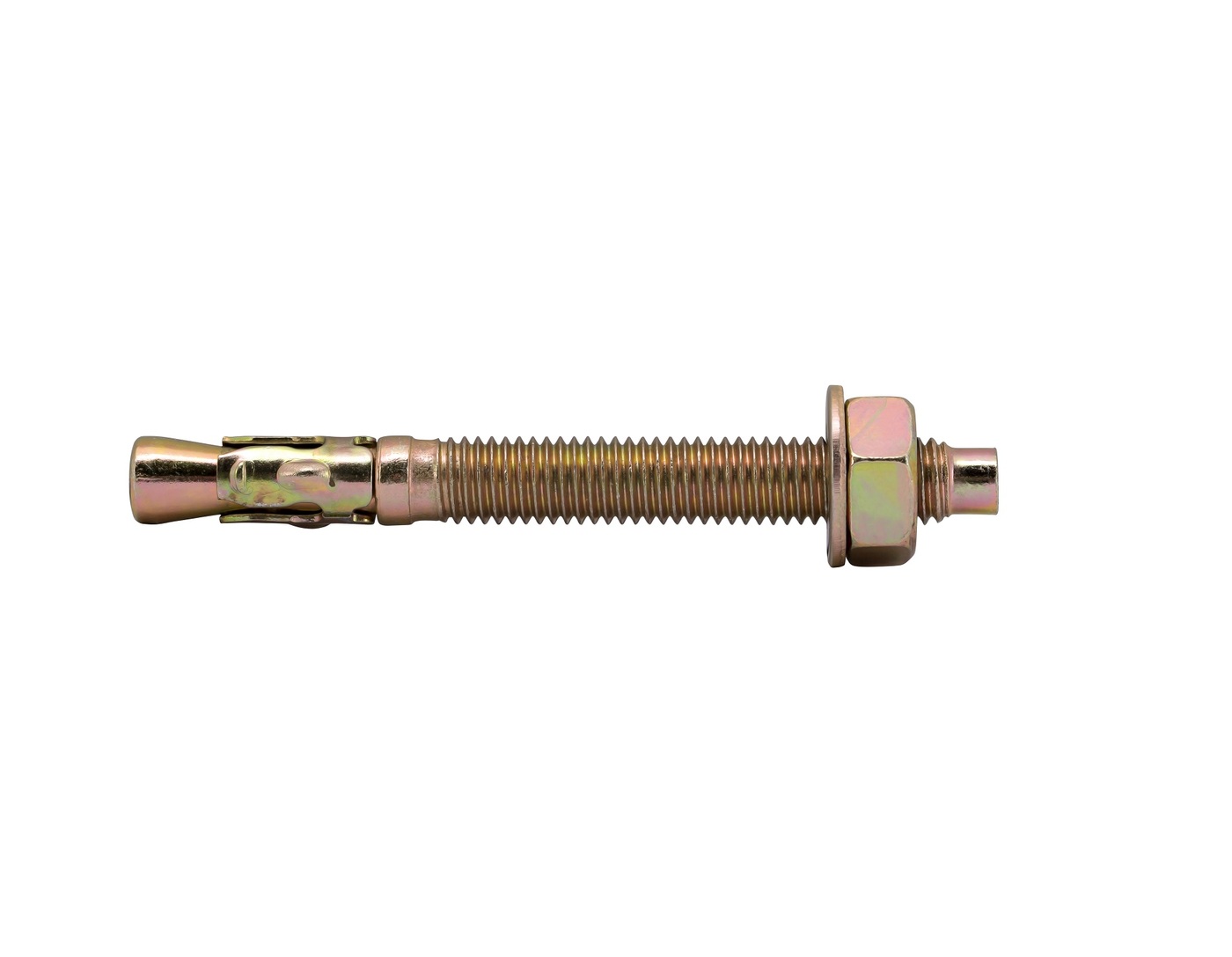

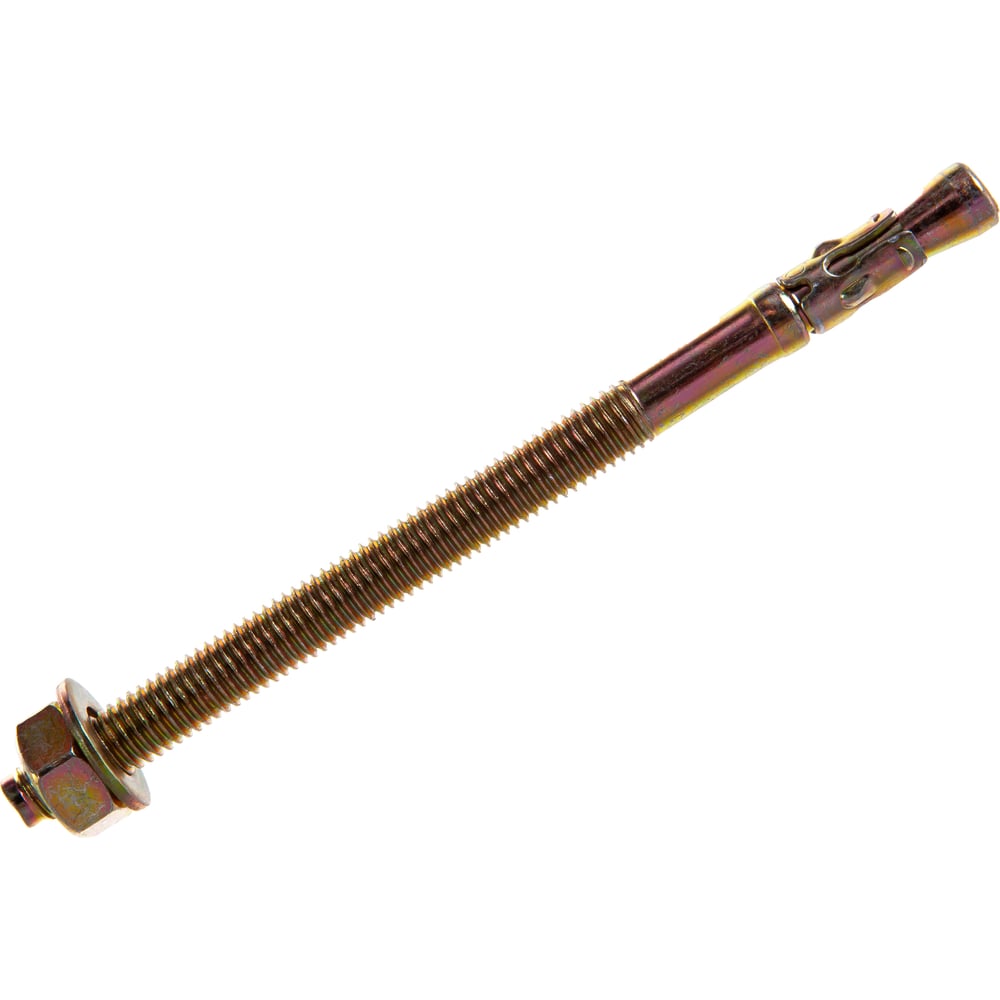

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

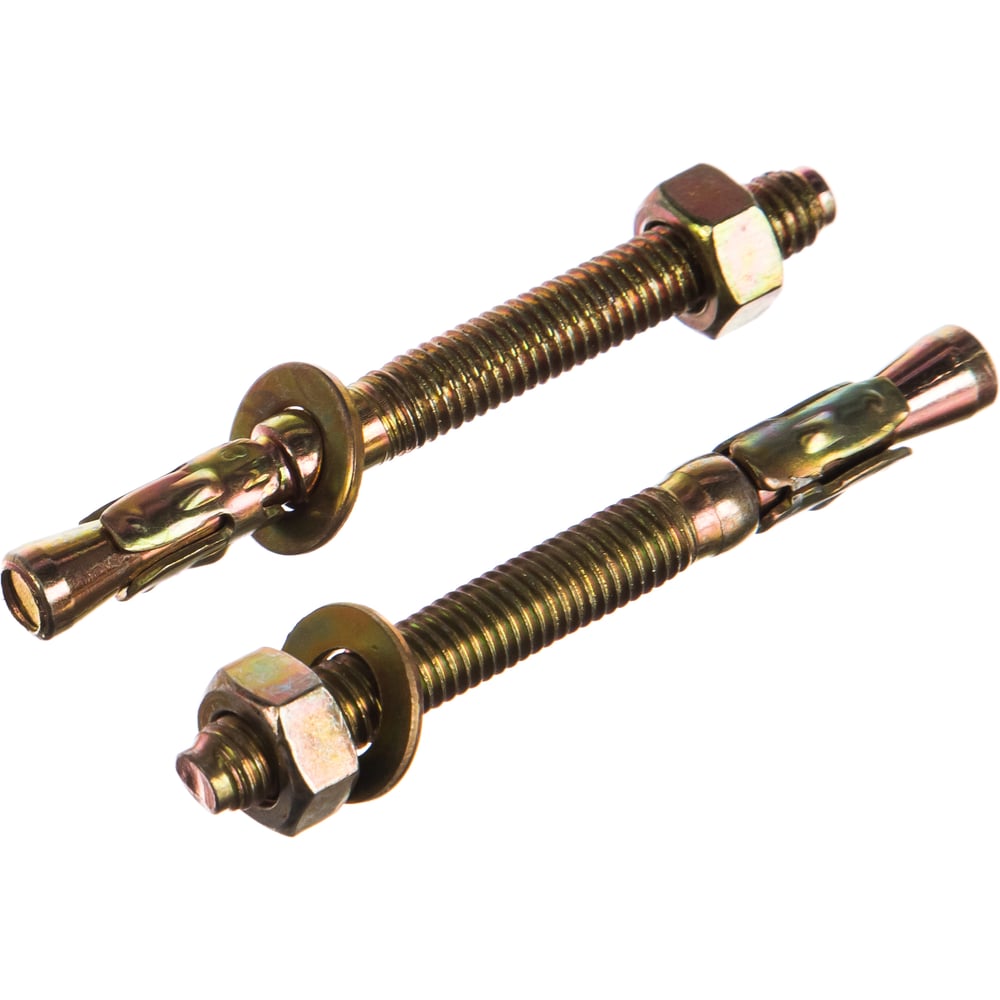

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

  • М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
  • Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
  • 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

  • выравнивающей силы – от 10,5 до 18,3 кН;
  • изгибающего момента – от 5,2 до 25,7 Нм;
  • крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

  1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
  2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
  3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
  4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

  1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
  2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

  1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
  2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
  3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
  4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

  1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
  2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
  3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
  4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
  5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
  6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
  7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Анкерный болт Tech-Krep 8х60 мм в Санкт-Петербурге за 13.62 руб. в наличии

Болт анкерный Tech-Krep 8х60 мм применяются для установки в бетоне, в кладке из полнотелого кирпича и пpиpодном камне.  Материал: углеpодистая сталь холодного фоpмования. Оцинкованная ≥ 5 мкм.

Используется для сpедних нагpузок, может устанавливаться на небольшом pасстоянии от дpугих анкеpов и кpая бетона. Устанавливается в предварительно просверленное отверстие.
Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.
Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение.

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

  • Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла.
  • В отверстие вставляется анкер.
  • Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

Преимущества анкерного болта Tech-Krep:
  • малые межосевые расстояния;
  • малые расстояния до края;
  • быстрый сквозной монтаж;
  • нагрузка может быть приложена сразу после монтажа;
  • подходит для применения в различных базовых материалах благодаря принципу расклинивания.

Чаще всего анкерный болт Tech-Krep применяют при необходимости сохранить эстетический вид помещения, в котором производят монтаж, поскольку после крепления он не оставляет торчащие из стены шпильки.

Как работают клиновые анкеры — Concrete Fasteners, Inc.

Купить клиновые анкеры

Клиновые анкеры

должны устанавливаться только в сплошной бетон и не должны использоваться в других базовых материалах, таких как кирпич или монолитный бетон. Клиновые анкеры предназначены для постоянного проникновения в бетонное отверстие.
Очень простой механизм позволяет достичь отличных стабильных показателей удерживания в бетоне. После вставки в отверстие в бетоне гайка поворачивается по часовой стрелке.Это действие тянет корпус анкера вверх, что приводит к скольжению распорной скобы вниз по конусообразному рабочему концу клинового анкера. Затем зажим расширяется и вклинивается между корпусом анкера и бетоном.

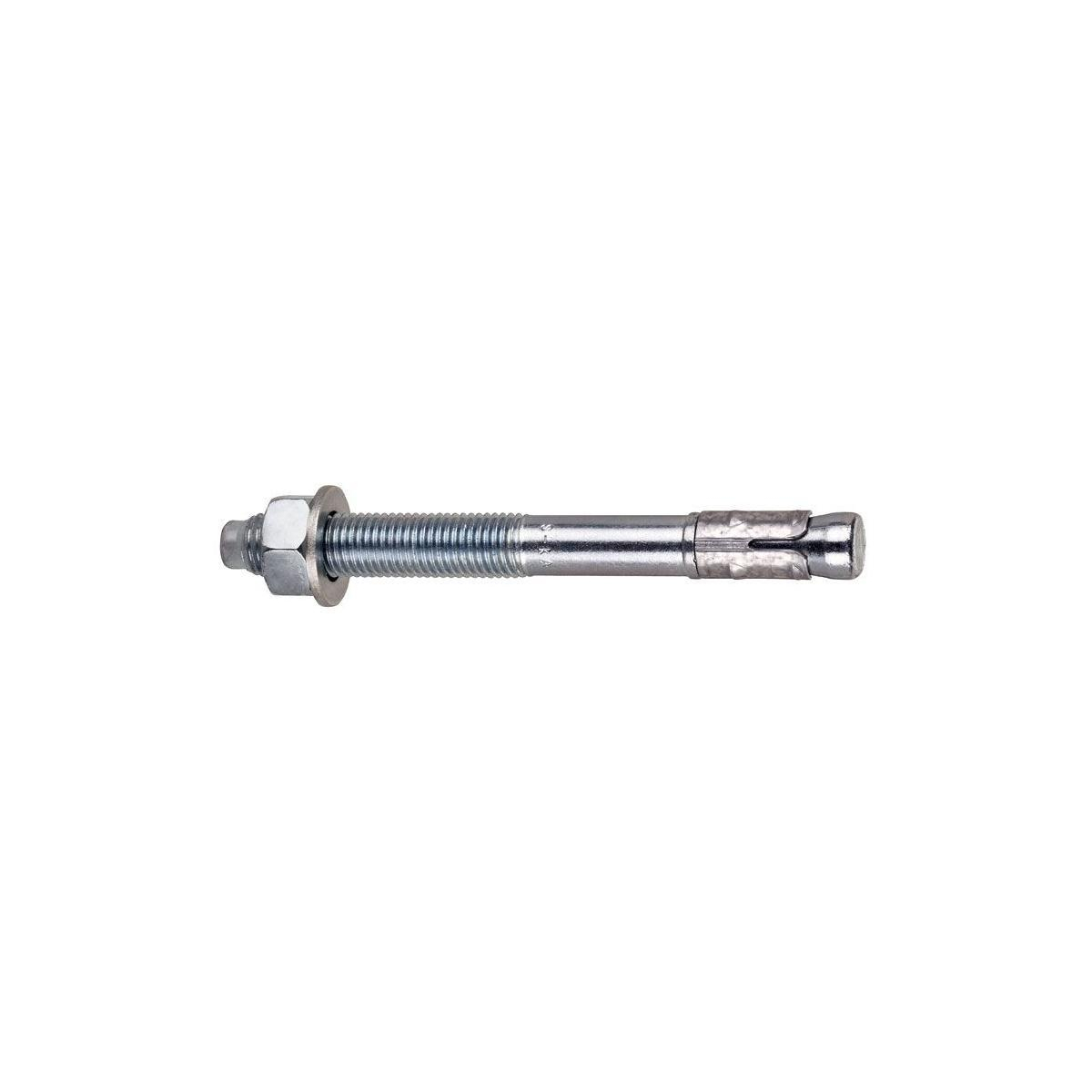

Детали клинового анкера:

  • Корпус анкера – из углеродистой или нержавеющей стали; он имеет резьбу на одном конце на части своей длины, в то время как диаметр сужается и имеет форму конуса, сужающегося до номинального диаметра на другом конце.
  • Расширительный зажим – постоянно крепится к корпусу анкера вокруг суженной части корпуса анкера.
  • Гайка – стандартная отечественная гайка с крупным шестигранником; углеродистая сталь и оцинкованная или нержавеющая сталь.
  • Шайба – стандартная шайба SAE; углеродистая сталь и оцинкованная или нержавеющая сталь.

Сверление отверстия:
Для установки клинового анкера в бетон необходимо просверлить в бетоне отверстие.Отверстие должно быть просверлено с помощью твердосплавного сверла в перфораторе в режиме удара и вращения, чтобы обеспечить надлежащий размер и согласованность отверстия. Просверливание отверстия в бетоне с помощью стандартного вращательного сверла может создать отверстие, которое не подходит и может не соответствовать требованиям допуска к клиновому анкеру. Допуск между размером отверстия и размером клинового анкера имеет решающее значение для достижения удерживающими свойствами клинового анкера.

  • Диаметр отверстия для клиновых анкеров равен диаметру устанавливаемого клинового анкера; для клинового анкера 3/4 дюйма требуется отверстие 3/4 дюйма.
  • Долото с твердосплавным наконечником должно соответствовать стандарту ANSI, чтобы обеспечить надлежащий допуск между диаметром отверстия и клиновым анкером.
  • Отверстие необходимо очистить, чтобы обеспечить правильную установку клинового анкера.
  • Убедитесь, что отверстие не менее чем на 1/2 дюйма глубже, чем клиновой анкер может проникнуть в бетон. Это дополнительное пространство гарантирует, что клиновой анкер не упрется в отверстие, и позволит пыли, которая образуется во время установки клинового анкера.

Установка клинового анкера:

  • Непосредственно в бетон — После того, как отверстие в бетоне просверлено, в отверстие можно вставить клиновой анкер.
    • Навинтите гайку на резьбовой конец клинового анкера, чтобы защитить резьбу при ударе молотком.
    • Вставьте клиновой анкер распорной скобой вперед в отверстие.
    • Ударьте молотком по торцу клинового анкера с накидной гайкой до тех пор, пока не менее 5–6 витков резьбы не окажутся ниже поверхности бетона.
    • Плотно затяните гайку пальцами.
    • Затем с помощью гаечного ключа поверните гайку по часовой стрелке на 3–4 оборота или до тех пор, пока не будут достигнуты значения крутящего момента, соответствующие диаметру используемого клинового анкера.
  • Через отверстие для крепления — После того, как отверстие в бетоне просверлено, клиновой анкер можно вставить через отверстие для крепления и в отверстие в бетоне. Отверстие в приспособлении должно быть немного больше номинального диаметра устанавливаемого клинового анкера.Например, для клинового анкера диаметром 3/8 дюйма отверстие в приспособлении должно иметь диаметр не менее 7/16 дюйма.
  • После того, как размер отверстия крепления будет определен как достаточный для установки диаметра клинового анкера, навинтите гайку на резьбовой конец клинового анкера. Это защитит резьбу при застревании молотком.

  • Вставьте клиновой анкер распорной скобой вперед в отверстие.

  • Ударьте по торцу клинового анкера с накидной гайкой до тех пор, пока не менее 5–6 витков резьбы не окажутся ниже поверхности закрепляемого материала.

  • Плотно затяните гайку пальцами. Затем с помощью гаечного ключа поверните гайку по часовой стрелке на 3–4 оборота или до тех пор, пока не будут достигнуты надлежащие значения крутящего момента для используемого диаметра клинового анкера.

Глубина анкеровки
Каждый диаметр клинового анкера имеет минимальный диаметр, при котором анкер должен быть установлен, чтобы анкер обеспечивал минимальные значения удержания.Минимальные значения удержания для каждого диаметра можно найти по адресу:

/клин-анкер-технические-спецификации

Определение размера используемого клинового анкера:

Диаметр – диаметр используемого клинового анкера определяется рядом факторов, таких как требования к удерживающей способности, диаметром отверстия в приспособлении или определяется инженером. Чем тяжелее закрепляемый объект, тем большего диаметра необходимо использовать клиновой анкер.Много раз прикрепляемый объект поставляется с предварительно просверленным отверстием. Эти отверстия могут определять диаметр используемого клинового анкера, если только отверстия не увеличены, чтобы можно было использовать клиновой анкер большего диаметра. Многие приложения были определены инженером. Если инженер указал определенный диаметр клинового анкера для конкретного применения, то всегда следует использовать указанный диаметр.

Длина — длина клинового анкера, используемого для любого конкретного применения, определяется толщиной закрепляемого материала, глубиной заделки клинового анкера, толщиной бетона или определяется инженером.Клиновой анкер должен быть равен толщине закрепляемого материала плюс глубина заделки плюс место для гайки и шайбы. Важно, чтобы клиновой анкер не был достаточно длинным, чтобы полностью проникнуть в бетон. Если инженер указывает конкретную длину клинового анкера для использования в конкретном случае, указанная длина клинового анкера должна быть используемой длиной.

Установка:

  1. С помощью твердосплавного сверла, соответствующего стандартам ANSI, просверлите отверстие перфоратором.Диаметр просверливаемого отверстия должен быть равен диаметру устанавливаемого клинового анкера.
  2. С помощью сжатого воздуха, пылесоса и проволочной щетки очистите отверстие от пыли и мусора.
  3. Навинтите гайку на резьбовой конец клинового анкера и вставьте в отверстие сначала обрезанный конец.
  4. Ударьте молотком по торцу клинового анкера с накидной гайкой до тех пор, пока 5–6 витков резьбы не окажутся ниже поверхности бетона или поверхности закрепляемого материала.
  5. Затяните гайку вручную, а затем. с помощью гаечного ключа. поверните гайку по часовой стрелке до упора. Конкретные значения крутящего момента для диаметра клинового анкера можно найти по адресу:
  6. .

/клин-анкер-технические-спецификации

Купить клиновые анкеры

Как работают бетонные крепления — Concrete Fastening Systems, Inc.

Купить якоря

Крепление к бетону является уникальным по сравнению с другими способами крепления, такими как крепление двух металлических частей вместе с помощью винта или болта и гайки.Бетонные анкеры гораздо сложнее в установке и использовании. Концепция крепления чего-либо к твердому основному материалу полностью отличается от почти любого другого типа крепления. Бетон является наиболее широко используемым базовым материалом в мире за последние 2000 лет и, вероятно, останется таковым в течение следующих 2000 лет благодаря своей простоте, прочности, универсальности и обилию ингредиентов, используемых для его изготовления.

Процесс, с помощью которого мы крепим к бетону, прост:

  1. Сделать отверстие в бетоне
  2. Поместите что-нибудь в отверстие, чтобы занять образовавшееся пространство
  3. Расширение материала в отверстии с помощью гвоздя, шурупа или установочного инструмента

Мы делаем отверстие определенного объема, а затем вставляем в отверстие больше материала. Этот увеличенный объем материала давит на внутреннюю стенку отверстия и создает трение. Благодаря этому трению большинство механических бетонных анкеров получают свою удерживающую способность. Все бетонные анкеры механического типа работают по одному и тому же основному принципу: просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить вытягивание анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне и не выходят наружу.

Клиновые анкеры

Клиновые анкеры представляют собой бетонные анкеры, состоящие из двух частей, которые собираются в одно целое. Стальной стержень (из углеродистой или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец начинается немного меньшего диаметра и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляют зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайка и шайба надеваются на резьбу и затягиваются от руки.Затем с помощью гаечного ключа поворачивают гайку, которая тянет анкер вверх, чтобы заклинить зажим между стойкой и бетонной стеной. При сверлении отверстия в бетоне для клинового анкера размер отверстия равен размеру диаметра анкера.

Втулочные анкеры

Втулочный анкер состоит из четырех разных частей. Шпилька (с резьбой и раструбом или конусом на одном конце), втулка, гайка и шайба. Расширяющая втулка устанавливается на шпильку с нарезкой гайки и шайбы на противоположной стороне конусообразного конца.Втулочный анкер вставляется в отверстие, просверленное в основном материале (бетон, кирпич или блок). Поворачивая гайку, шпилька протягивается вверх через распорную втулку, расширяя ее до внутренней стенки основного материала. Размер отверстия, которое необходимо просверлить в бетоне для анкерной втулки, равен диаметру используемого анкера.

Шурупы по бетону

Бетонные шурупы отличаются от всех остальных анкеров тем, что они не используют расширение для получения удерживающих свойств. Шурупы по бетону представляют собой специальный шуруп с закаленной зубчатой ​​резьбой и высокой-низкой резьбой. Выемки и резьба «высокая-низкая» помогают удалить бетонную стружку из отверстия, когда метчик ввинчивается в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный шуруп вставляется в отверстие и поворачивается вручную или с помощью вращающейся дрели до тех пор, пока бетонный шуруп не будет плотно прилегать к закрепляемому приспособлению.

Вставной анкер

Вставные анкеры представляют собой анкеры с внутренней резьбой, предназначенные для установки в бетон, а затем для вставки резьбового стержня или болта. Забивной анкер состоит из двух частей: распорного щитка (из оцинкованной углеродистой или нержавеющей стали) и закаленной распорной заглушки конической формы из оцинкованной углеродистой или нержавеющей стали. Один конец щита сужен, с четырьмя прорезями, которые проходят по части его длины. Поверхность этого конца может быть гладкой или рифленой, тогда как другой конец будет гладким.Расширяющая заглушка размещается на конце анкера с четырьмя прорезями, а другой конец имеет резьбу. Анкер устанавливается путем помещения анкера в отверстие в бетоне и установки расширительного дюбеля с помощью установочного инструмента. Для каждого диаметра забивного анкера имеется свой установочный инструмент. Этот установочный инструмент представляет собой стальной стержень, один конец которого сужен. Зауженная часть установочного инструмента вставляется в вставной анкер и забивается молотком до тех пор, пока кромка анкера не встретится с кромкой установочного инструмента.Это действие вдавливает расширительную заглушку во вставной анкер, расширяя анкер в том месте, где находятся четыре выреза. Как и для всех анкеров с внутренней резьбой, размер обозначенного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

Анкер с крепежным винтом

Анкеры с машинным винтом представляют собой анкер с внутренней резьбой, в который помещается резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки.Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основном материале из бетона, кирпича или блока, конусом с резьбой вперед. Анкер с крепежным винтом устанавливается путем надевания втулки на втулку расширителя, заклинив втулку между втулкой расширителя и внутренней стенкой бетона. Анкер установлен правильно, когда край установочного инструмента касается края анкера. Анкер с крепежным винтом каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера.Размер анкера с крепежным винтом определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

Запорный анкер

Ударные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Запорный анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного приводного штифта, гайки и шайбы, покрытых желтым цинком. Корпус якоря на одном конце имеет резьбу, а другой конец имеет четыре прорези, прорезанные на части длины — поверхность этой части корпуса имеет ребра по окружности. Длина закаленного приводного штифта должна равняться длине анкера и помещаться во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру необходимо слегка постучать, пока гайка и шайба не будут плотно прижаты к основному материалу или закрепляемому приспособлению.Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную установку. Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

Анкер молота

Анкеры с молотковым приводом изготовлены из прочного и пластичного материала Zamac. Анкеры с молотковым приводом представляют собой легкие бетонные анкеры, состоящие из двух частей: корпуса и штифта из оцинкованной стали. Корпус якоря ударного молота разъемный снизу вверх на большей части длины с грибовидной головкой. Тело анкера имеет выемку, которая проходит через толщину головки и спускается в стержень на всю длину. Стальной штифт расширяет анкер; он сделан из высокоуглеродистой стали, с небольшой головкой на одном конце и заостренным другим концом. Анкер устанавливается путем забивания стального штифта в корпус анкера. По мере того, как гвоздь проталкивается через корпус анкера, разъемная часть расширяется и упирается во внутреннюю стенку отверстия в основном материале.Диаметр отверстия, которое необходимо просверлить для анкера с молотковым приводом, равен диаметру используемого анкера.

Анкер с разрезным приводом

Разрезные анкеры изготовлены из углеродистой стали, подвергнутой термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой цельную деталь с плоской потайной или круглой головкой. У основания анкера, противоположных сторон головки, хвостовик разрезается на две предварительно расправленные части. Эти две половинки сжимаются, когда анкер вбивается в предварительно просверленное отверстие в бетоне.Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, упираясь во внутреннюю стенку отверстия. Для анкера с разъемным приводом требуется размер отверстия, равный диаметру используемого анкера.

Защитный экран

Лаговые щиты состоят из двух частей, которые собираются в единое целое. Защитный экран изготовлен из материала Zamac, который представляет собой сплав цинка, устойчивый к ржавчине. Внутренняя часть защитного экрана имеет внутреннюю резьбу, предназначенную для резьбы стягивающего винта, а его резьба сужается и проходит по всей длине анкера.Внешний корпус анкера имеет ребра, которые проходят на большей части длины анкера. Защитный экран устанавливается путем ввинчивания шурупа в анкер. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и давит на основной материал. Анкеры для лаг обозначаются диаметром болта, который входит в анкер. Важно, чтобы размер просверливаемого отверстия был больше, чем указанный размер анкера.

В течение многих лет создание отверстия в бетоне с постоянным диаметром было кропотливой задачей.Так было до изобретения электрического перфоратора. До появления электрического молота отверстия просверливались с помощью так называемого звездчатого сверла. Звездообразная дрель представляла собой стальной стержень с одним концом в форме большой буквы X (конец для сверления), а другой — в виде шпильки (конец для удара). Сверлильный конец помещали в бетон, по ударному концу ударяли тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие.До звездчатого сверла для проделывания отверстий в бетоне использовались другие методы с использованием долот и пробойников.

Купить якоря

22 мая 2009 Майк Писторино

7 наиболее распространенных типов анкеров для бетона

Узнать, какие анкеры для бетона подходят для работы, не так сложно, как вы думаете, если вы знаете, что представляют собой различные анкеры для бетона, что они делают и как они это делают , и почему.

Наиболее распространенные типы бетонных анкеров

Основное различие между анкерами для бетона заключается в том, является ли анкер наружным или наружным.Анкеры с наружной резьбой крепятся к бетону с помощью гайки и шайбы и вставляются через приспособление (или закрепляемый объект) в предварительно просверленное отверстие.

Анкеры с внутренней резьбой вставляются в отверстие, просверленное в бетоне. Затем приспособление размещается над отверстием, и болт вставляется через приспособление в отверстие, где он принимается анкером. Для определения отверстия для анкера с внутренней резьбой требуется установочный инструмент.

Анкеры

также отличаются множеством других соображений.Вот 7 наиболее распространенных типов бетонных анкеров.

1. Клиновой анкер для бетона : Названный в честь клиньев, которые открываются и расширяются до 1/16 дюйма в основании при затягивании болта, этот клиновой анкер с наружной резьбой широко используется, поскольку он устойчив к коррозии, легко вставляется, и один из самых прочных бетонных анкеров. На самом деле это стержень, состоящий из двух соединенных частей — один кусок с резьбой на верхнем конце, а другой конец состоит из механизма, который включает в себя зажим и клинья, которые расширяются между стержнем и стенкой дыра в бетоне.Клиновые анкеры обычно являются хорошим вариантом для тяжелых нагрузок или тяжелых сдвиговых нагрузок. Сейсмические клиновые анкеры для тяжелых условий эксплуатации используются в районах с частой сейсмической активностью.

Несколько вещей, о которых следует помнить в отношении клиновых анкеров:

  • Отверстия, просверленные в бетоне для клинового анкера, должны быть равны размеру диаметра анкера.
  • Клиновые анкеры
  • предназначены только для твердого бетона и не могут использоваться в кирпиче, блоках, строительном растворе или камне.

2. Вставной анкер для бетона : Иногда путают с клиновыми анкерами, поскольку они расширяются одинаково. Вставные анкеры представляют собой анкеры с внутренней резьбой, которые помещаются в предварительно просверленное отверстие. Расширяющая заглушка в основании анкера устанавливается с помощью установочного инструмента, который представляет собой стальной стержень с зауженным концом. Суженная часть инструмента вставляется в вставной анкер и постукивается молотком до тех пор, пока выступ анкера не встретится с выступом установочного инструмента. Как и клиновой анкер, вставные анкеры предназначены только для твердого бетона и не могут эффективно использоваться в кирпиче, блоках, растворе или камне.

3. Бетонный анкер-гильза : Анкер-гильза представляет собой крепеж с наружной резьбой, который состоит из болта с резьбой, окруженного расширительной втулкой на верхнем конце, и гайки с шайбой на другом конце.Анкер продевается через приспособление в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне. При повороте гайки на болте болт протягивается вверх через втулку, в результате чего втулка расширяется до ⅛ дюйма, тем самым создавая необходимую фиксацию. Втулочные анкеры можно использовать в бетоне, кирпиче или камне.

4. Анкер с машинным винтом: анкер с внутренней резьбой, этот тип крепежа состоит из цилиндрического основания, вставленного (или вбитого молотком) в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне.Анкерный винт ввинчивается через приспособление в отверстие и основание. Для поворота винта используется установочный инструмент. По мере того как шуруп закручивается в основание, он расширяет основание, чтобы закрепить анкер в отверстии, тем самым прикрепив приспособление к бетонной поверхности. Каждый анкер с крепежным винтом имеет специальный установочный инструмент, который определяется диаметром используемого анкера с крепежным винтом. Анкер установлен правильно, когда край установочного инструмента касается края анкера. Примечание: для крепежных винтов требуемый размер отверстия больше, чем размер используемого анкера.

5. Ударный анкер (также известный как привод молотка, набор молотков, металлический удар или штифт молотка, анкер  ): это застежка с наружной резьбой, используемая для крепления относительно легких приспособлений, таких как полочные кронштейны, кабелепроводы и электрические коробки, к прочным конкретный. Запорный анкер представляет собой ударно-распорную застежку, состоящую из трубчатого корпуса, закрытого приводным штифтом, выступающим из трубчатого корпуса. Как только забивной анкер вставляется в предварительно просверленное отверстие, головка его штифта забивается дальше в трубу с помощью ударов молотка, расширяя трубу и тем самым создавая необходимую фиксацию в отверстии.Диаметр отверстия, которое необходимо просверлить для ударного анкера, должен быть таким же, как диаметр используемого анкера. Запорные анкеры позволяют быстро устанавливать длинные ряды приспособлений, но после установки их, как правило, нельзя снять.

6. Защитный анкер : Это анкер с внутренней резьбой, состоящий из ребристой, слегка сужающейся втулки из цинкового сплава без резьбы, которая вставляется в отверстие, предварительно просверленное в бетоне или швах известкового раствора в блочных или кирпичных стенах. Когда стягивающий винт входит и расширяет втулку, он нарезает собственную резьбу и прижимает внешнюю стенку экрана к основному материалу.

Анкеры

обычно обозначаются как короткие или длинные, в зависимости от диаметра болта, входящего в анкер. В большинстве случаев длинный анкерный щиток обеспечивает лучшую прочность крепления в более мягких и менее плотных материалах основания, в то время как более короткий анкерный щиток лучше всего работает в более твердых или плотных материалах основания, таких как кирпичная кладка, где он может помочь сократить время сверления.

Несколько дополнительных советов по анкерным креплениям лаг:

  • Благодаря податливости клина из мягкого металла анкерные болты для защитных экранов хорошо работают в ситуациях, когда трюм может подвергаться вибрации.
  • При сверлении отверстия для анкерного щита имейте в виду, что правильный размер отверстия обязателен. Щит просто будет вращаться в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен ударами молота.

7. Анкеры с разъемным приводом : Упругий состав цельного анкера с разъемным приводом является источником его удерживающей способности. Изготовленные из прочной углеродистой стали, разъемные приводы представляют собой охватываемые анкеры с расширенным основанием, которое разрезается.В то время как разъемное основание сжимается, когда анкер забивается в предварительно просверленное отверстие, оно поддерживает направленное наружу давление на стенки отверстия, придавая разъемному приводному анкеру удерживающую силу.

Дополнительные советы по установке разъемных анкеров:

  • Размер отверстия должен быть равен диаметру основания анкера.
  • Анкеры с разъемным приводом
  • предназначены для легкого крепления к бетону, кирпичу или блокам.

См. приведенную ниже таблицу, которая поможет вам выбрать лучший анкер для бетона для вашего проекта.



V = очень подходит          M = может подойти

Тип материала Бетон Soilis Пустотелый бетонный блок Блок, заполненный цементным раствором Кирпич Миномет
Клиновой анкер В   М
Втулочный анкер В В В В В
Вставной анкер В   М
Анкерный винт М В М В В
Анкерный шуруп В   В В В
Одинарный распорный анкер М М В В В
Двойной распорный анкер М М В В В



Другие соображения при выборе подходящего анкера для бетона

Ржавчина и коррозия

Анкеры

, изготовленные из нержавеющей стали, наиболее устойчивы к ржавчине, и их следует использовать, если анкер будет погружаться в воду или подвергаться периодическим влажным условиям на открытом воздухе. Оцинкованные анкеры можно использовать на открытом воздухе, но со временем они ржавеют. Для сухих внутренних помещений достаточно стандартных оцинкованных анкеров.

Требования к нагрузке

Нагрузка состоит из давления на бетон относительно прикрепленного к нему элемента. Анкер должен выдерживать такие нагрузки, как сдвиг и растяжение. Все, что прикреплено к бетону, несет вес, называемый «нагрузкой». Приведенная ниже таблица предназначена для общего ознакомления со значениями нагрузки и должна использоваться в сочетании с конкретными данными о нагрузке от производителя крепежа.



Значения предельных нагрузок в бетоне с давлением 2000 фунтов на кв. дюйм

Размер Мин. Закрепление Сверло Выдвижной элемент (фунты) Сдвиг (фунты)
1/4″ 1-1/8″ 1/4″ 877 1082
5/16″ 1-1/8 дюйма 5/16″ 892 1156
3/8″ 1-1/2″ 3/8″ 1525 3238
1/2″ 2-1/4″ 1/2 дюйма 2999 5564
5/8″ 2-3/4″ 5/8″ 3749 6198
3/4″ 3-1/4 3/4″ 4978 9378
7/8 дюйма 3-7/8″ 7/8″ 6294 13687
1″ 4 1/2 дюйма 1″ 7329 17712
1-1/4 дюйма 5-1/2″ 1-1/4 дюйма 13162 24206



Гири

Как правило, небольшие объекты с меньшим весом можно крепить с помощью крепежных деталей диаметром 3/16 дюйма и 1/4 дюйма. Для предметов среднего веса достаточно крепежных деталей диаметром ⅜», 1/2″ или ⅝», в то время как крепежные детали диаметром ⅝», ¾» или 1″ лучше всего подходят для тяжелых предметов.



Бетонные анкеры и крепежные детали могут использоваться в различных бетонных работах и ​​проектах. Перед установкой любых бетонных анкеров важно знать различия между бетонными анкерами и их применением, чтобы вы могли выбрать лучший для работы.

Как установить клиновые анкеры

Клиновые анкеры

— это крепежные детали, предназначенные для использования в кладочных материалах (чаще всего в бетоне) и используемые для крепления материалов и оборудования.Бетонные клиновые анкеры предназначены для того, чтобы входить в предварительно просверленное отверстие и расширяться, создавая сцепление, поэтому их нельзя «вытащить» или удалить. Сегодня мы рассмотрим правильную установку опоры столба в бетонный пол.

Что вам понадобится?

Прежде чем мы начнем, убедитесь, что у нас есть необходимые инструменты для работы.

Шаг первый

Первое, что вам нужно сделать при установке клинового анкера, это выбрать подходящий материал для анкера. Клиновые анкеры изготавливаются из многих материалов, и все они служат разным целям.Нержавеющая сталь и горячеоцинкованная сталь являются двумя очень популярными материалами для клиновых анкеров, но правильный выбор материала зависит от области применения. Не знаете, какой материал вам нужен? Ознакомьтесь с нашим Руководством по материалам, чтобы узнать обо всех доступных материалах.

Шаг второй

После того, как вы выбрали материал, пришло время подготовить сверло. При установке клинового анкера важно, чтобы он был заглублен в бетон не менее чем на 2-1/2 дюйма. Также должен быть открыт не менее дюйма, достаточного для того, чтобы крепежный материал зацепился за него.Чтобы измерить нашу, мы поместили клиновой анкер примерно на дюйм ниже кончика сверла SDS, а затем использовали синюю малярную ленту, чтобы отметить сверло, где мы должны прекратить сверление. Отметив точку остановки синей лентой, вы сможете сверлить однородные отверстия и предотвратите пересверливание или недосверливание.

Шаг третий

Теперь, когда мы приклеили сверло клейкой лентой, пришло время приступить к сверлению. НО НЕ ТАК БЫСТРО. Сначала нам нужно надеть защитные очки и перчатки, всегда надевайте защитное снаряжение при резке.Теперь, когда вы в безопасности и готовы к работе, просто надавите на место, которое вы хотите просверлить, и пусть сверло начнет выполнять свою работу. Как только ваше сверло достигнет синей малярной ленты, вы узнаете, что отверстие достигло необходимой глубины, и вы можете прекратить сверление.

Шаг четвертый

Осторожно смахните мусор от сверления, чтобы очистить отверстие и начать установку анкера. Следующим шагом является вставка анкерного болта в отверстие. Он должен быть очень плотным, и его нужно будет забить на место.Конечный результат должен оставить около дюйма (или больше, в зависимости от того, сколько места вам нужно) над поверхностью, чтобы можно было закрепить.

Теперь, когда анкер установлен, мы можем прикрепить основание стойки, квадратную шайбу и гайку к клиновому анкеру. После их установки вы навинчиваете гайку на клиновой анкер, создавая прочную и надежную анкерную станцию. Теперь, когда вы завершили установку, сделайте шаг назад и полюбуйтесь своей работой. Эта почтовая база теперь готова к следующему шагу в вашем строительном проекте.



Производитель и поставщик оборудования для электромонтажных работ. Клин анкеров

62460USJ 62460USJ 9 0294 Клин Якорь 62488 90 294 1/2-13 X 2-3/4″ Клиновые анкеры для тяжелых условий эксплуатации, диаметр сверла. 1/2″, Длина резьбы 1-1/4″, Тип Нерж. сталь 304 1/2194 -3/4 «Сверхмощные клиновые анкеры, диаметр сверла. 1/2″, Длина резьбы 2-1/4», Тип Нерж. сталь 304 3 Якорь 620277 62053 904-124 1// Клиновые анкеры для тяжелых условий эксплуатации, диаметр сверла. 1/4″, Длина резьбы 1-1/4″, Тип Нерж. сталь 304 96736US 62236J 9 995 62248USJ 62248USJ 9059 9 9 9 62298US 9 «Клиновые анкеры для тяжелых условий эксплуатации, диаметр сверла 3/8″, длина резьбы 2-1/2», нержавеющая сталь типа 304 9 Анкеры, диаметр сверла.3/8 «, Длина нити 3-3 / 4», тип 304 SS 62656US 62656US 97172 77166US 97166US 97166US 5/8 x 4-1 / 4 Клиновый якорь 304SS95 626801 5/84-194 -1/4 «Сверхмощные клиновые анкеры, диаметр сверла. 5/8″, Длина резьбы 2-1/2″, Тип Нерж. сталь 304
62444US 62444USUS 1/2 x 2-3 / 4 шпилька клина Якорь Zinc Plated Клина якорь 25 25
62444 1/2 x 2-3 / 4 «Heavy Duty Wedge Ancors, ZP Zint Plated Клиновый якорь 150 150295 25
62444USJ 1/2 x 2-3 / 4″ Heavy Duty Wedge Ancors, ZP Клина якорь 150 250 25
76960US 1/2 x 3-3 / 4 клина ANCR 304SS 25 25
62460US 1/2 X 3-3 / 4 шпильки клина якорь Zinc Plated Клин Клин 25 25
62460 1/2 x 3-3 / 4 «Сверхмощные клиновые анкеры, ZP Клиновой анкер 150 902 95 25 25
1/2 x 3-3 / 4 «Heavy Duty Change Ancors, ZP Zing Plated Клиновый якорь 150 25
62656USJ 1 / 2 x 3-3 / 4 «тяжелые клиновые анкеры, zp Zinc клин-анкер 150 250295
62468US 1/2 x 4-1 / 4 шпильки клин-анкер Оцинкованный Клиновый якорь 25 25 25
76968US 1/2 x 4-1 / 4 Клина ANCR 304SS Нержавеющая сталь Клиновый якорь 25 25
62468 62468 1/2 x 4-1 / 4 «тяжелые клиновые анкеры, Zp Zinc 150 25
62468USJ 1/2 x 4-1 / 4″ тяжелые Клиновые анкеры Duty, ZP Оцинкованные 150 250 250295 25 9
62488US 1/2 x 5/2 / 2 Шпильки Клин Zinc Plated Клиновый якорь 25 25
62488J 1/2 x 5-1 / 2 шпильки клин якорь Zinc Plated 120 20
76988US 1/2 x 5-1 / 2 клина ANCR 304SS 25 25 25 9
62488 62488 1/2 x 5-1 / 2 «Heavy Duty Welge Ancors, ZP Zinc Plated 150 25
76998US 1/2 x 7 Клин якорь 304SS 25 25 25
62498US 1/2 x 7 Zinc Plated Клина якорь 250 25
76944 Нерж. сталь Клиновой анкер 25 25
769434 X 9 » Клиновые анкеры для тяжелых условий эксплуатации, диаметр сверла 1/2″, длина резьбы 1-1/4″, нержавеющая сталь типа 304 150 25
76960
Нерж. сталь Клиновой анкер 250 25
76-313 X5 Клиновые анкеры для тяжелых условий эксплуатации, диаметр сверла.1/2″, Длина резьбы 2-1/4″, Тип Нержавеющая сталь 304 150 25
76968J 1/2-13 X 4-1/4″ Диаметр сверла 1/2″, Длина резьбы 2-3/4″, Тип Нерж. сталь 304 Нерж. сталь Клиновой анкер 150 25
76993 902 Клиновые анкеры для тяжелых условий эксплуатации, диаметр сверла. 1/2 дюйма Длина резьбы 3-1/2 дюйма Тип Нерж. сталь 304 Нержавеющая сталь Клиновой анкер 25 25
76528US
Нержавеющая сталь Клин якорь 100 100 100 100
62028J 62028J 1/4 x 1-3 / 4 «Heavy Duty Wedge Ancors, ZP Zing Plated 600 100 100 100 620277 62028USJ 1/4 x 1-3 / 4 «Heavy Duty Change Ancors, ZP Zinc Plated Клиновый якорь 600 100
76536US 1 / 4 x 2-1 / 4 SS Клин Якорь 100 100 100
62036US 1/4 x 2-1 / 4 Шпильки Клина Якорь Оцинкованный Клиновый якорь 500 100
62 037 1/4 x 2-1 / 4 шпилька клина Якорь Zing Plated Клиновый якорь 10 1
62036 1/4 x 2-1 / 4 «Сверхмощный клин Якоря, ZP Zinc Plated Клиновый якорь 600 600 100 100
62036J 62036J 1/4 x 2-1 / 4 «Heavy Duty Wedge Ancors, ZP Zing Plated 600 600 100 100
62036USJ 1/4 x 2-1 / 4 «Heavy Duty Change Ancors, ZP Zing Plated Клиновый якорь 600 100
76552US 1/4 x 3-1 / 4 SS клиновый якорь 100 100 100
62052US 1/4 x 3-1 / 4 шпильки клин-анкер Zinc Plated Клиновый якорь 500 100
62052 62052 1/4 x 3-1 / 4 «тяжелые клиновые анкеры, zp Zinc клин-анкер 100029595 100
62052J 1/4 x 3-1 / 4 «Heavy Duty Wedge Ancors, ZP Zinc Plated Клиновый якорь 600 100
62052USJ 62052USJ 1/4 x 3-1 / 4″ Heavy Duty Wedge Ancors, ZP Клин якорь 600 100 100 100
62053 1/4 x 3-1 / 4 «Heavy Duty Wedge Ancors, Zp Zing Plated Клин 10 1
76528 1/4-20 X 1-3/4″ Клиновые анкеры для тяжелых условий эксплуатации, диам. 1/4 дюйма Длина резьбы 3/4 дюйма Тип Нерж. сталь 304 Нержавеющая сталь Клиновой анкер 100 100
76528J 904-291 9 Тяжелый Клиновые анкеры, диаметр сверла 1/4 дюйма, длина резьбы 3/4 дюйма, нержавеющая сталь типа 304 600 100
76536 2 Нержавеющая сталь Клиновой анкер 100 100
76130- 4/2994 Клиновые анкеры для тяжелых условий эксплуатации, диаметр сверла.1/4″, Длина резьбы 1-1/4″, Тип Нерж. сталь 304 600 100
76552 1/4-20 X Wedge, 3-1/4″ Диаметр сверла 1/4 дюйма, длина резьбы 2–1/4 дюйма, тип Нерж. сталь 304 Нержавеющая сталь Клиновой анкер 100 100
9 20591 9 3/29252J 9 -1/4 «Сверхмощные клиновые анкеры, диаметр сверла. 1/4 «, длина потока 2-1 / 4», типа 304 SS 600 100 100
62910US 3/4 x 10 Шпильки Клиновый якорь Zinc Plated Клиновый якорь 10 10 10 10
62910 3/4 x 10 «Heavy Duty rangors, ZP Оцинкованные Клиновый якорь 10 10
62876US 3/4 X 4-3 / 4 шпильки клина якорь Zing Plated Клин Клин 10 10
62876 3/4 x 4-3 / 4 «Сверхмощные Клиновые анкеры, ZP Клиновый якорь 100 10 10 10
62888US 3/4 x 51 9 3/4 x 5/2 / 2 Zing Cline Клиновый якорь 10 10
62897США 3/ 4 x 6-1 / 4 шпильки клина якорь Zing Plated Клин Клин 10 10
62897 3/4 x 6-1 / 4 «Сверхмощные клиновые анкеры, ZP Оцинкованный 100 10 10
62898US 3/4 x 7 Шпильки Клин Zinc Plated Клина Якорь 10 10
62898 3/4 x 7 «Heavy Duty Wedge Ancors, ZP Zincated Клиновый якорь 10 10
62900US 3/4 x 8-1 / 2 Шпильки Клиновый якорь Оцинкованный Клин якорь 10 10 10
62900 62900 62900 3/4 x 8-1 / 2 «Heavy Duty Wedge Ancors, ZP Zing Plated Клиновый якорь 10 10
76736US 3/8 x 2-1 / 4 SS Клиновый якорь Клиновый якорь Клиновый якорь 50 50
62236US 3/8 x 2-1 / 4 Zinc Plated Клиновый якорь 250 50 50
62236 62236 3/8 x 2-1 / 4 «Heavy Duty Wedge Ancors, ZP Zinc Plated Клиновый якорь 50 50 50
62236J 3/8 x 2-1 / 4 «Heavy Duty Wedge Ancors, ZP Zinc Plated Клиновый якорь 300295 300295
62236USJ 3 / 8 x 2-1 / 4 «Сверхмощные клиновые анкеры, ZP Zincated Клиновый якорь Клиновый якорь 300 50 50
62237 3/8 x 2-1 / 4″ Сверхмощные клиновые якоря , ZP Оцинкованная Клиновой анкер 9 0295 10 1 1
62244US 62244US 3/8 x 2-3 / 4 шпильки Клин Zinc Plated Клина Якорь 50 50
62244 3 8 x 2-3 / 4 «Heavy Duty Change Ancors, ZP Оцинкованный Клиновый якорь 50 50 50
62244J 3/8 x 2-3 / 4″ Сверхмощные клиновые якоря , ZP Zincated Клиновый якорь 3 50 50
62244USJ 3/8 x 2-3 / 4 «Heavy Duty Wedge Ancors, ZP Zing Plated 300 50 50 50 9
62245 62245 3/8 x 2-3 / 4 «Heavy Duty Welge Ancors, ZP Оцинкованные Клиновый якорь 10 1
76748US КЛИНОВОЙ АНКЕР 3/8 X 3 SS 50 50 50 50
62248US 3/8 x 3 Шпильки Клин Zinc Plated Клина Якорь 50 50
62248 3/8 x 3 Heavy Duty Wedge Ancors, ZP Zinc Клиновый якорь 500 50
62248J 62248J 3/8 x 3 «Heavy Duty Wedge Ancors, ZP Zing Plated 300599 300 50 50
3/8 x 3 «Heavy Duty Clange Ancors, ZP Zing Plated Клиновый якорь 300 50
62249 3/8 62249 3/8 3/8 X 3 «Heavy Duty Wedge Ancors, ZP Zincated Клиновый якорь 10 1
76760US 3/8 x 3-3 / 4 SS Клиновый якорь 50 50 50
62260US 3/8 x 3-3 / 4 Шпильки Клин Zinc Plated Клина Якорь 50 50
62260USJ 3 / 8 x 3-3 / 4 «Heavy Duty Wedge Ancors, Zp Zint Plated Клиновый якорь 300 50
76780US 3/8 x 5 SS Клиновый якорь 50 50 50 9
62280US 3/8 x 5 Шпильки Клина якорь Zing Plated Клиновый якорь 50 50
62280J 3/8 x 5 «Сверхмощный клин Якоря, ZP Zing Plated Клиновый якорь 150 25
62297 3/8 x 6-1 / 2 Шпильки Клиновый якорь Оцинкованный Клиновый якорь 90 294 500 50 50
62298US 3/8 x 7 Шпильки Клина якорь Zinc Plated Клиновый якорь 3/8 «x 7» 50 50
76736 3/8-16 X 2-1/4 «Сверхмощные клиновые анкеры, диаметр сверла. 3/8″, Длина резьбы 1-1/8″, Тип Нержавеющая сталь 304 Нержавеющая сталь Клиновой анкер 50 50
76736J3 9/2-195 «Сверхмощный клин-анкер, буровой бит. 3/8», Длина нити 1-1 / 8 «, тип 304 SS Нержавеющая сталь Клиновый якорь Клиновый якорь 300 50
76748J 3 / 8-16 X 3 «Клиновые анкеры для тяжелых условий эксплуатации, диаметр сверла. 3/8″, Длина резьбы 1-3/4», Тип Нержавеющая сталь 304 300 50
76760 3/8-16 X Heavy Duge, Anchorty Wedge Диаметр сверла.3/8″, Длина резьбы 2-1/2″, Тип Нерж. сталь 304 Нерж. сталь Клиновой анкер 50 50
76760J 300 50
76780 38-294 Клиновые анкеры для тяжелых условий эксплуатации, диаметр сверла. 3/8″, Длина резьбы 3-3/4″, Тип Нержавеющая сталь 304 Нержавеющая сталь Клиновой анкер 50 50
76780J 300599 50 50
77156US 5/8 x 3-1 / 2 SS клиновый якорь 10 10 10
5/8 x 3-1 / 2 Шпильки Клин Zinc Plated Клиновый якорь 10 10
62656 5/8 x 3 -1/2 «Heavy Duty Wedge Ancors, ZP Zincated 100 10 10
62672US 5/8 x 4-1 / 2 Шпильки Клиновый якорь Оцинкового покрытия Клин 10 10 10
77172 5/8 x 4-1 / 2 Клиновый якорь 18-8с 100 10
62672 5/8 x 4- Клиновые анкеры 1/2″ для тяжелых условий эксплуатации, ZP Оцинкованные 10 10
10 10
62680US 62680US 5/8 x 5 Шпильки Клина Zing Клиновый якорь 10 10 10 10
5/8 x 5 «Heavy Duty Welge Ancors, ZP Zinc Plated 100 10
77196US 5 / 8 x 6 x 6 X 6 SS Welge ornal 10 10 10
62696US 5/8 x 6 Шпильки Клиновый якорь Zing Plated Клиновый якорь 10 10
62700US 5/8 x 8-1 / 2 Штуц клина angle Zinc Plated Клиновый якорь 10 10 10
62700 5/8 x 8-1 / 2 «Сверхмощный клин s, ZP Оцинкованная Клиновой анкер 10 10
77156 5/8-12/12/11 5/8-12/11/11/12/11 X 35/8″, Длина резьбы 1-3/4″, Тип Нержавеющая сталь 304 Нержавеющая сталь Клиновой анкер 10 10
77156J5 9 » Клиновые анкеры для тяжелых условий эксплуатации, диаметр сверла 5/8″, длина резьбы 1-3/4″, нержавеющая сталь типа 304 10 10
77166 10 10
77166J 5/8-11 X 4-1/4″ Heavy Duge, Anchorty Wedge Диаметр сверла.5/8″, Длина резьбы 2-1/2″, Тип Нерж. сталь 304 10 10
77196 Диам. 5/8 «, Длина нити 4-1 / 4», Тип 304 SS Клин Клин Клин 10 10
76968 Клиновый якорь Нержавеющая сталь Клиновый якорь 150 25
62260J Клин Якорь Оцинкованная Клин Якорь 300 50
76988 Клин Якорь Нержавеющая сталь Клин Якорь 150 25 25 9 62280USJ Клина Якорь 300 9 50
62696 Клиновый якорь Zink Plated 60 10
62888 Клин Якорь Оцинкованная Клин Якорь 100 10
76748 Клин Якорь Нержавеющая сталь Клин Якорь 500 50
62280 Клин Якорь Оцинкованная Клин Якорь 300 50
62260 Клин Якорь Оцинкованная Клин Якорь 300 50
62028 Клин Якорь Оцинкованные Клин Якорь одна тысячи 100
62498 клина Якорь Оцинкованные 20 20
62444J Клиновой анкер Оцинкованный 9029 5 Клин Якорь 120 20
62460J Клин Якорь Оцинкованная 150 25
62468J Клин Якорь Оцинкованная 120 20

%PDF-1. 5 % 85 0 объект > эндообъект внешняя ссылка 85 77 0000000016 00000 н 0000002559 00000 н 0000002670 00000 н 0000003901 00000 н 0000004042 00000 н 0000004529 00000 н 0000005092 00000 н 0000005509 00000 н 0000005964 00000 н 0000006374 00000 н 0000006628 00000 н 0000006793 00000 н 0000006840 00000 н 0000007339 00000 н 0000007452 00000 н 0000007563 00000 н 0000007830 00000 н 0000008457 00000 н 0000009030 00000 н 0000009537 00000 н 0000010112 00000 н 0000010199 00000 н 0000015326 00000 н 0000018774 00000 н 0000018920 00000 н 0000019017 00000 н 0000019163 00000 н 0000019260 00000 н 0000019297 00000 н 0000025039 00000 н 0000031519 00000 н 0000037359 00000 н 0000043655 00000 н 0000043768 00000 н 0000044518 00000 н 0000044633 00000 н 0000045214 00000 н 0000045728 00000 н 0000052063 00000 н 0000053255 00000 н 0000059446 00000 н 0000063661 00000 н 0000064016 00000 н 0000064329 00000 н 0000074351 00000 н 0000074690 00000 н 0000101313 00000 н 0000101700 00000 н 0000106215 00000 н 0000110561 00000 н 0000110788 00000 н 0000113437 00000 н 0000113822 00000 н 0000114452 00000 н 0000114522 00000 н 0000114606 00000 н 0000117929 00000 н 0000118202 00000 н 0000118375 00000 н 0000118402 00000 н 0000118703 00000 н 0000155665 00000 н 0000155704 00000 н 0000156084 00000 н 0000156181 00000 н 0000156327 00000 н 0000156556 00000 н 0000156653 00000 н 0000156799 00000 н 0000157198 00000 н 0000157295 00000 н 0000157441 00000 н 0000161643 00000 н 0000165845 00000 н 0000167129 00000 н 0000170584 00000 н 0000001836 00000 н трейлер ]/предыдущая 826205>> startxref 0 %%EOF 161 0 объект >поток hb«`b«[ ̀

Установка клинового анкера — Shirazee Traders

УСТАНОВКА КЛИНОВОГО АНКЕРА

Как работает клиновой анкер?

Клиновые анкеры

называются «распорными анкерами» — они буквально расширяются при установке. Клиновой конец анкера вставляется в предварительно просверленное отверстие (размер отверстия должен быть таким же, как размер клинового анкера) в бетоне, а открытый конец забивается молотком. Сила молотка заставляет клиновидный конец анкера расширяться в отверстии. Это расширение вынуждает плашку, которая постоянно закреплена на анкере, захватывать стенки отверстия и окончательно закрепляться на месте.

Инструменты для установки клиновых анкеров

Для установки клиновых анкеров используются электрические дрели, которые делают отверстия в бетоне.Для установки анкеров в отверстие можно использовать молотки или киянки, однако лучше отдать предпочтение киянкам, чем молоткам, поскольку они имеют мягкую головку и с меньшей вероятностью деформируют кончик анкера. Для гаек и шайб клиновых анкеров можно использовать стандартные ключи, такие как накидные, разводные или торцевые.

Установка клинового анкера

Установка клинового анкера осуществляется следующим образом:

  1. Определите соответствующую длину анкера.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
