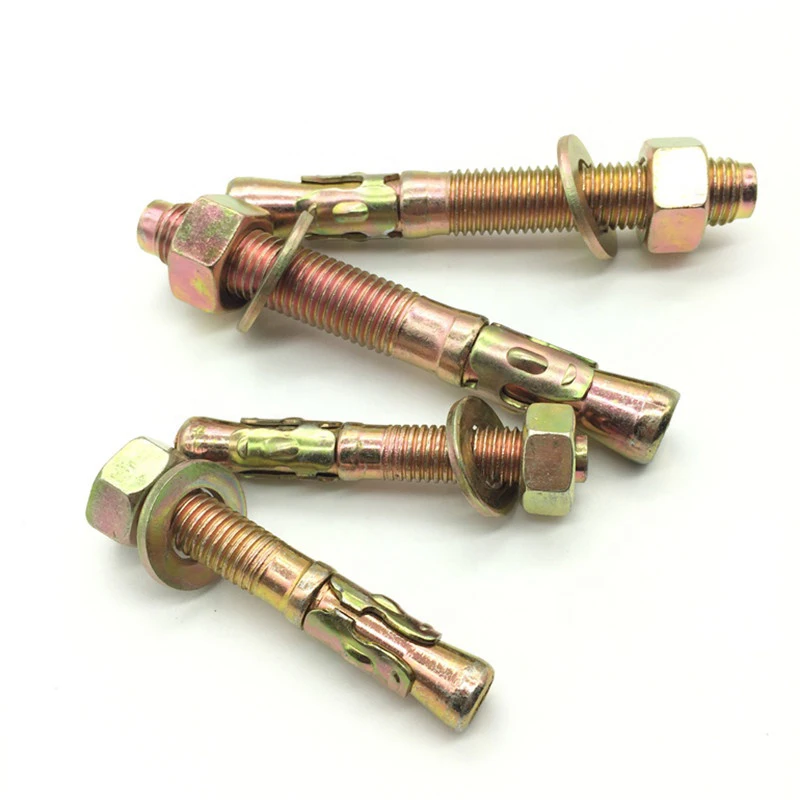

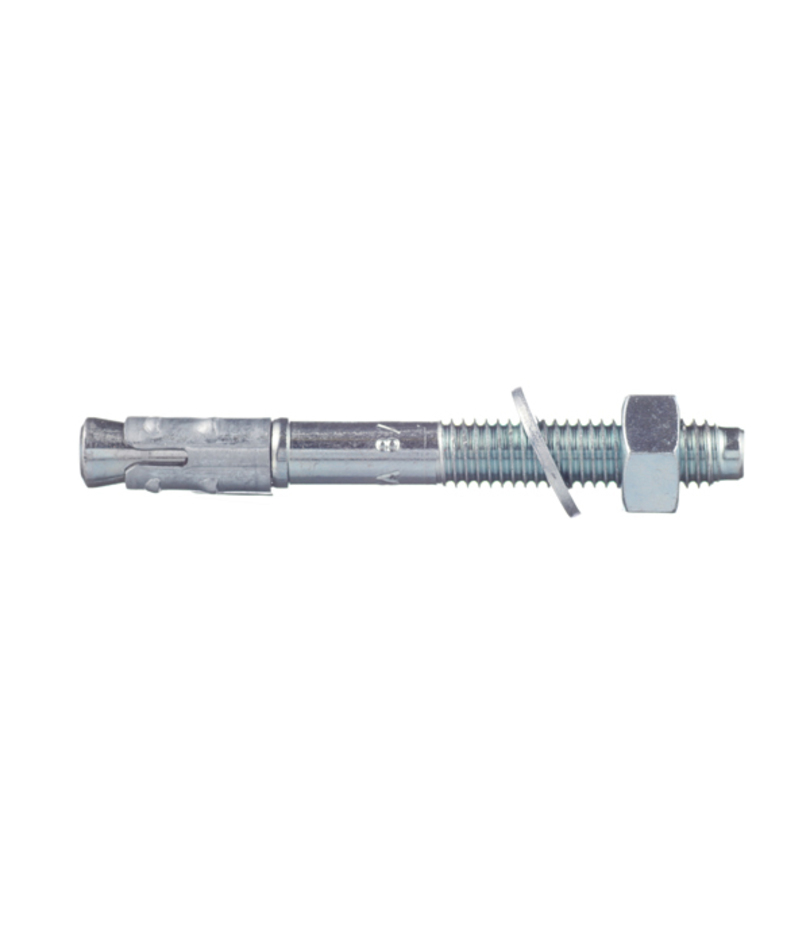

Анкер клиновой представляет собой шпильку с рабочей частью, изготовленной в виде конуса. С помощью детали и особенности конструкции создается надежное крепление, выдерживающее большие нагрузки.

Сфера применения

Клиновой анкер широко применяется в капитальном строительстве, а также при решении стандартных бытовых задач в процессе ремонта. Анкер-клин подходит для создания крепления крупных конструкций на полу, стенах или других плоскостях, выполненных из прочных материалов.

Для производства клиновых анкеров используется сталь, покрытая методом цинкования, которая характеризуется высокой прочностью. Элемент выдерживает массивные лифтовые шахты, крупные кабельные трассы, нагруженные лестничные конструкции и многое другое, поэтому к деталь должна соответствовать определенным нормативам. При монтаже необходимо соблюдать несколько правил.

Потолочный анкер-клин используется для установки массивных люстр и других тяжелых конструкций. Метиз состоит из стального стержня, распора в виде клина и стопорной шляпки.

Маркировка и конструктивные особенности

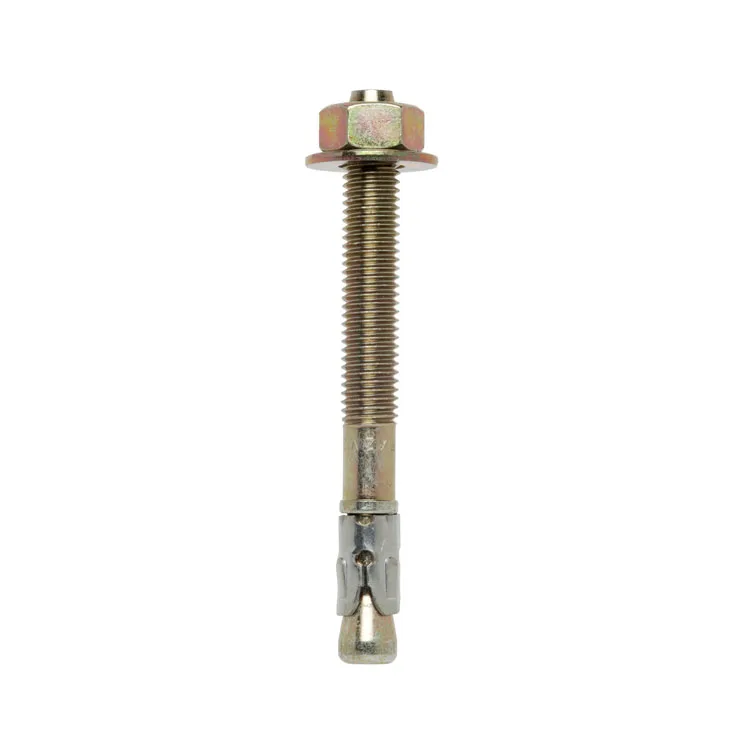

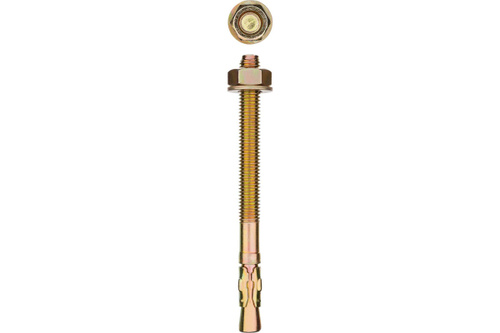

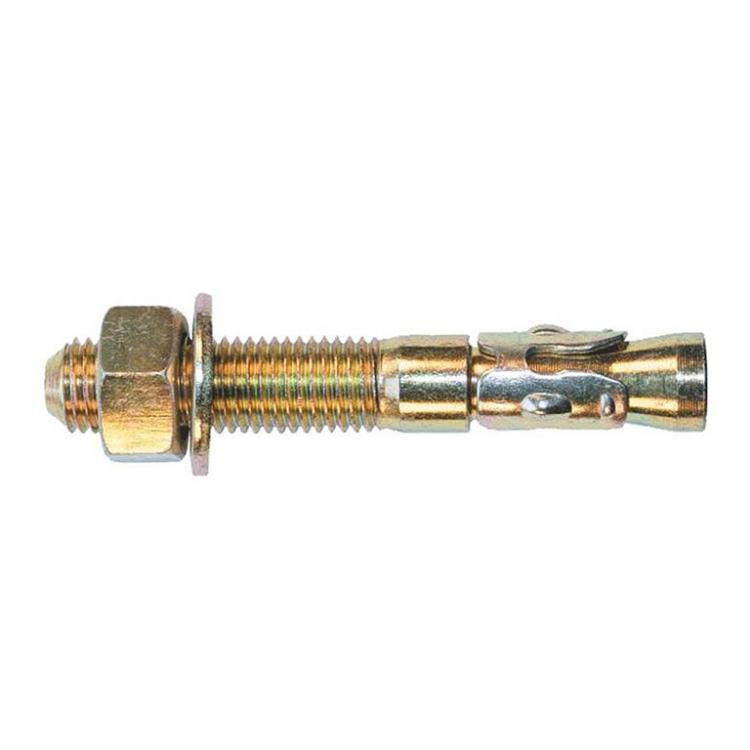

Клиновой анкер состоит из следующих элементов:

• шпилька с наружной метрической резьбой, изготовленная из металла;
• цилиндрическая подвижная муфта в виде пояска;
• конусообразный хвостовик;
• гайка для надежной фиксации конструкции.

Выбор анкера зависит от условий эксплуатации, а также масса закрепляемого предмета, толщина крепежной части и другие параметры. Предусмотрена специальная маркировка для удобства. Анкер-клин обозначается аббревиатурой WAM. После этого значения следуют цифры, которыми указывают диаметр, длину и тип резьбы конструкции.

Как правильно выбрать клиновой анкер

Анкеры клинового типа закрепляются на разной глубине, в соответствии с длиной детали. Например, для болта с длиной 40 мм потребуется подготовить отверстие с глубиной от 27 мм. Согласно нормативам ГОСТ, показатель длины анкера начинается от 40 мм и имеет шаг в 5 мм.

Прежде чем купить анкер, обратите внимание на следующие параметры:

• показатель максимальной рабочей нагрузки;
• максимальная нагрузка на выравнивание.

Обе характеристики связаны тем, что разница между параметрами должна быть не более 25%. При этом необходимо, чтобы рабочая нагрузка была больше предельной. Обращайте внимание на прочность материала, в который планируется установить метиз. Для бетонных плит и других конструкций требуется использовать анкерный болт с высокими показателями нагрузки. При покупке анкерного болта клинового типа проверяйте соответствие метиза требованиям ГОСТа. Для этого достаточно запросить у продавца сертификат, сопутствующий продукции.

Монтаж и демонтаж

В процессе монтажа необходимо контролировать глубину отверстия. Его необходимо подготовить заранее, чтобы конструкция была надежно закреплена. Анкер при установке и затягивании гайки отличается тем, что муфта перемещается по хвостовику и запускает распорный механизм. Благодаря этому деталь качественно фиксируется.

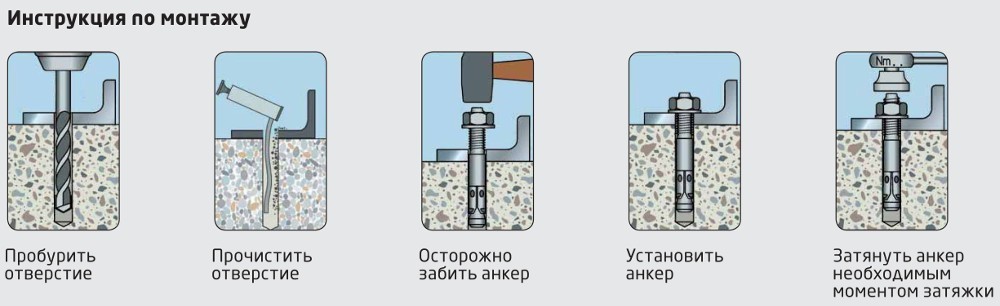

Монтаж клинового анкера выполняется в определенной последовательности:

• Для начала необходимо подготовить отверстие с соответствующим диаметром.
• Удалите строительную пыль и мусор из отверстия, тщательная очистка не требуется.
• После подготовки отверстия вставьте анкер. Для забивания допускается использование обычного молотка.
• Анкер соединяется с посадочной частью закрепляемой конструкцией с помощью специальной гайки.
• Гайка закручивается и прижимает деталь к поверхности, а также запускает внутренний зажим, который расклинивается и соединяется с внутренними стенками отверстия.

При монтаже клинового анкера не забывайте о том, что в скором времени может потребоваться демонтаж конструкции. Для этого необходимо аккуратно вынимать метиз, без повреждения прилегающей поверхности. Поэтому рекомендуется выполнять отверстие с большей глубиной, чем длина анкера. Это позволяет снять верхнюю гайку, забить конструкцию до конца и заделать отверстие шпаклевкой или цементом.

Единственный недостаток клинового анкера — это невозможность его повторного использования.

Аналоги клиновых анкеров

В строительных магазинах сегодня предлагаются различные крепежные элементы с определенным назначением и техническими характеристиками. С помощью подобных деталей получается создать прочные и долговечные соединения. Помимо анкерных болтов для строительных и ремонтных работ применяются следующие элементы:

• стандартные анкеры — универсальные метизы, которые широко востребованы при ремонтных и строительных работах;
• стержневые фиксаторы — используются для установки в очень глубокие отверстия;
• латунные анкерные крепежи — подходят для установки в бетон, позволяют надежно закрепить различные конструкции;
• анкеры, предназначенные для монтажа предметов с небольшой массой и габаритами на гипсокартонные или фанерные поверхности;
• анкеры для использования в условиях агрессивной химической среды.

Для монтажа любых анкеров не нужно использовать узкоспециализированные инструменты и прилагать большие усилия.

По конструкции заметно различие между крепежными элементами. Каждый метиз изготовлен со спецификой использования и материалов, для которых он предназначен. Также учитываются технические характеристики конструкций, в том числе габариты и масса.

При выборе рекомендуется руководствоваться основным назначением анкера. Это позволяет обеспечить высокую безопасность и надежность соединения.

Особенности работы с клиновыми анкерами

Полезная информация о практическом использовании клинового анкера – одного из самых надежных метизов для фиксации тяжелых предметов на бетонных поверхностях.

Клиновой анкер для бетона обладает наилучшей удерживающей способностью среди распорных крепежных изделий механического типа, что позволяет использовать его для больших и средних нагрузок. Он состоит из шпильки с резьбой на одном конце и распорным элементом на другой. Крепеж поставляется с гайкой и шайбой. При затягивании гайки конусный хвостовик втягивается в цанговую втулку, расклинивая ее и обеспечивая тем самым жесткую фиксацию в отверстии.

Можно ли использовать клиновые анкера в других основаниях кроме бетона?

Клиновые анкера разработаны для установки только в твердые бетонные основания. Их нельзя использовать в кирпичной, блочной кладке и растворных швах. Хотя природные материалы, такие как камень и гранит, тоже могут быть достаточно твердыми, но их однородность и удерживающая способность не проверены.

Бетон в отличие от кирпича, камня, блоков и других материалов имеет определенную измеряемую прочность, которая учитывается при проектировании анкерных креплений. Чем выше его прочность, тем выше несущая способность крепления. Если прочность бетона не известна, то в расчет принимается самый низкий класс прочности.

Конструкция анкера-клина такова, что распирающее усилие создается не по всей его длине, а в определенной зоне. Его распорная часть должна упираться в твердый материал. Кирпич, например, довольно хрупкий материал и может иметь полые участки. При большой концентрации напряжения в одном месте он может раскрошиться. Если зона расширения клинового анкера попадет в пустоту, то фиксации вовсе не произойдет.

Блоки из пенобетона и газобетона являются еще более слабым основанием для установки такого анкерного крепления. Стенки отверстия в блоках не имеют достаточной прочности, чтобы противостоять локальным силам расширения, а большие полости в пустотелых блоках создают небезопасные зоны для анкеровки.

Анкер клинового типа должен использоваться только в условиях статического нагружения, то есть прикрепленный груз не должен вибрировать или подвергаться ударным нагрузкам, так как это может ослабить соединение и даже вырвать крепеж.

Расчетные усилия на вырывание и срез для анкерных шпилек разного диаметра приведены в таблице:

Диаметр, мм		М6	М8	М10	М12	М16	М20
Бетон В20 (сжатый)	Расчетное усилие на вырыв, кН	4.2	6.0	10.7	13.3	23. 3	33.3
	Расчетное усилие на срез, кН	4.0	7.3	11.6	16.8	31.4	49.0
Бетон В20 (растянутый)	Расчетное усилие на вырыв, кН	2.2	3.3	6.0	8.0	16.7	20.0
	Расчетное усилие на срез, кН	4.0	7.3	11. 6	16.8	31.4	49.0

Из таблицы видно, что один и тот же крепеж в сжатой зоне бетона выдерживает почти вдвое большее вырывающее усилие, чем в растянутой зоне с трещинами. Для обеспечения надежности анкерного крепления принимается коэффициент безопасности 4:1, то есть допустимая нагрузка должна составлять 25 % от расчетной вырывающей нагрузки.

Данный вид метизов выпускается из оцинкованной и нержавеющей стали с различной степенью устойчивости к коррозии:

• углеродистая оцинкованная сталь – для сухих помещений;
• горячеоцинкованная сталь – для влажных помещений и уличного монтажа;
• нержавеющая сталь А2 (AISI 304) – для наружного применения и установки под водой;
• нержавеющая сталь А4 (AISI 316) – для использования в едких средах, погружения в морскую и хлорированную воду.

Толщина базового материала не менее важна, так как тонкостенные бетонные конструкции не могут гарантировать заявленную прочность удержания. После установки крепежа, расстояние от его конца до края бетонной плиты должно составлять не менее 1,5 диаметра. То есть, если крепеж М12 устанавливается на глубину 82 мм, то минимальная толщина строительного основания для него – 100 мм.

При монтаже конструкций часто возникает вопрос: с каким минимальным шагом устанавливать анкер-клин? Если точки крепления разместить слишком близко друг к другу, то зоны напряжения каждой из них суммируются, и в бетоне может появиться трещина. В справочных материалах по технологии установки анкерных креплений рекомендуется придерживаться следующего правила: межосевые расстояния – не менее 10 диаметров анкера, краевые – не менее 5.

Основными факторами, определяющими несущую способность крепления, являются: прочность бетона, диаметр крепежа и глубина его заделки в основание. Чем тяжелее прикрепляемый объект, тем больше диаметр анкера. При расчете длины необходимо просуммировать три параметра: глубину установки, толщину прикрепляемого элемента и длину выступающего конца шпильки, на который будет накручиваться крепежная гайка с шайбой.

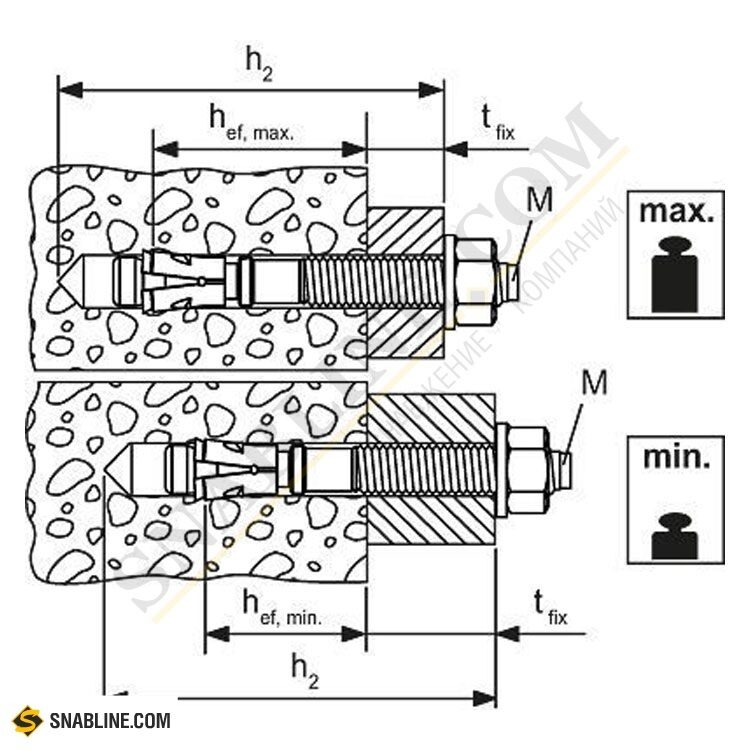

Диаметр отверстия должен быть равен диаметру клинового анкера. Глубина отверстия и глубина анкеровки – два разных параметра. Глубина анкеровки – это минимальная глубина погружения шпильки ниже поверхности бетона, при которой достигаются минимальные значения нагрузок. Производители обычно указывают эту величину в характеристиках крепежных изделий. Более глубокое погружение возможно, но оно существенно не повлияет на допустимые нагрузки. Длина отверстия должна быть как минимум на 6-12 мм больше глубины заделки крепежа. В этом дополнительном пространстве соберется шлам, образовавшийся в процессе установки.

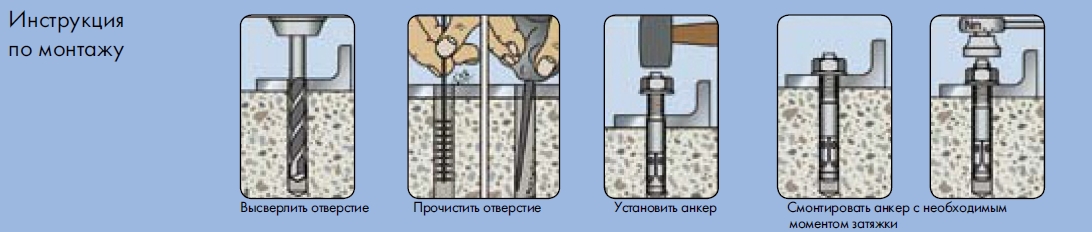

Параметры монтажа

1. Отверстие в бетонном основании просверливается буром с твердосплавным наконечником при помощи перфоратора или ударной дрели.
2. Перед установкой дюбеля важно тщательно прочистить отверстие от бурильной крошки, используя сначала металлический ершик, а затем продувочный насос.
3. Навинтите гайку на резьбовой конец шпильки, подложив под нее шайбу. Совместите верх гайки с торцом шпильки. Это делается для того, чтобы защитить начало резьбы от повреждения молотком.
4. Вставьте крепеж через отверстие в прикрепляемой детали (сквозной монтаж) или непосредственно в материал (предварительный монтаж) и вбейте его ударами молотка.
5. Завинчивайте гайку сначала от руки, пока шайба не будет плотно прилегать к поверхности, а затем затяните ключом, сделав 3-5 оборотов.

Назначение

Клиновые анкера широко используются в капитальном строительстве и при домашнем ремонте. В них возникает необходимость, когда нужно закрепить на поверхности стен, пола и потолка тяжелые предметы, брус, металлические конструкции, оборудование, инженерные коммуникации, навесные консоли, колонны, кронштейны, ограждения и перила.

Полезные советы Обновлено: 16.11.2020 17:10:58

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Как работают бетонные крепления — Системы крепления бетона

Купить якоря

Крепление к бетону является уникальным по сравнению с другими способами крепления, такими как крепление двух металлических частей вместе с помощью винта или болта и гайки. Бетонные анкеры гораздо сложнее в установке и использовании. Концепция крепления чего-либо к твердому основному материалу полностью отличается от почти любого другого типа крепления. Бетон является наиболее широко используемым базовым материалом в мире за последние 2000 лет и, вероятно, останется таковым в течение следующих 2000 лет благодаря своей простоте, прочности, универсальности и обилию ингредиентов, используемых для его изготовления.

Процесс, с помощью которого мы крепим к бетону, прост:

1. Сделать отверстие в бетоне
2. Поместите что-нибудь в отверстие, чтобы занять образовавшееся пространство
3. Расширьте материал в отверстии с помощью гвоздя, шурупа или установочного инструмента

Мы делаем отверстие определенного объема, а затем вставляем в отверстие больше материала. Этот увеличенный объем материала давит на внутреннюю стенку отверстия и создает трение. Благодаря этому трению большинство механических бетонных анкеров получают свою удерживающую способность. Все бетонные анкеры механического типа работают по одному и тому же основному принципу: просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить вытягивание анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне и не выходят наружу.

Клиновые анкеры

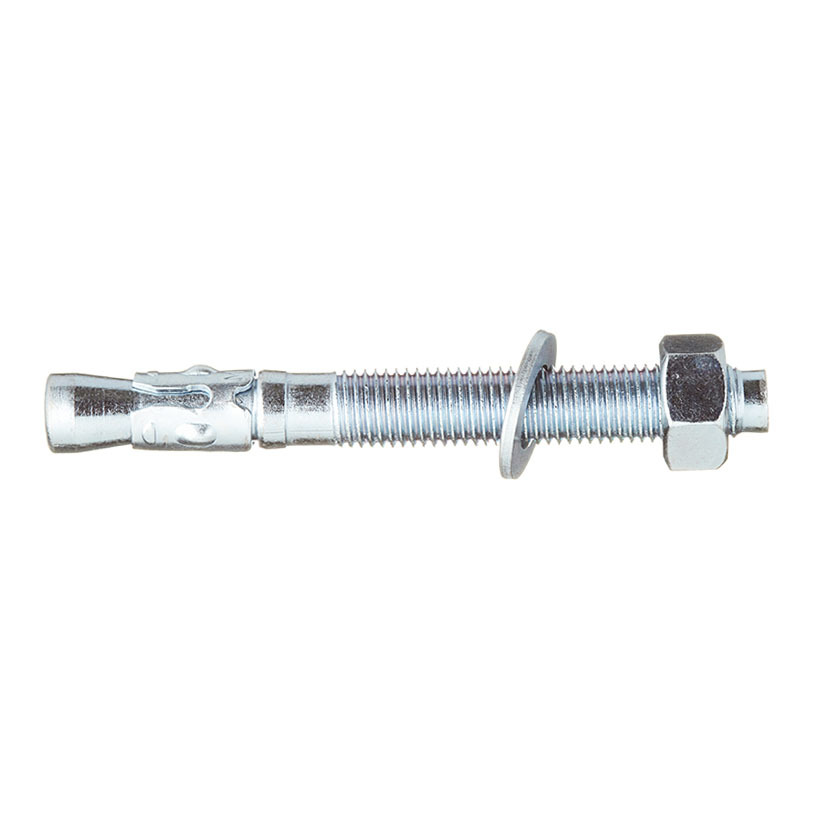

Клиновые анкеры представляют собой бетонные анкеры, состоящие из двух частей, которые собираются в одно целое. Стальной стержень (из углеродистой или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец начинается немного меньшего диаметра и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляют зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайка и шайба надеваются на резьбу и затягиваются от руки. Затем с помощью гаечного ключа поворачивают гайку, которая тянет анкер вверх, чтобы заклинить зажим между стойкой и бетонной стеной. При сверлении отверстия в бетоне для клинового анкера размер отверстия равен размеру диаметра анкера.

Втулочные анкеры

Втулочный анкер состоит из четырех разных частей. Шпилька (с резьбой и раструбом или конусом на одном конце), втулка, гайка и шайба. Расширяющая втулка устанавливается на шпильку с нарезкой гайки и шайбы на противоположной стороне конусообразного конца. Втулочный анкер вставляется в отверстие, просверленное в основном материале (бетон, кирпич или блок). Поворачивая гайку, шпилька протягивается вверх через распорную втулку, расширяя ее до внутренней стенки основного материала. Размер отверстия, которое необходимо просверлить в бетоне для анкерной втулки, равен диаметру используемого анкера.

Шурупы по бетону

Бетонные шурупы отличаются от всех остальных анкеров тем, что они не используют расширение для получения удерживающих свойств. Шурупы по бетону представляют собой специальный шуруп с закаленной зубчатой ​​резьбой и высокой-низкой резьбой. Выемки и резьба «высокая-низкая» помогают удалить бетонную стружку из отверстия, когда метчик ввинчивается в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный шуруп вставляется в отверстие и поворачивается вручную или с помощью вращающейся дрели до тех пор, пока бетонный шуруп не будет плотно прилегать к закрепляемому приспособлению.

Вставной анкер

Вставные анкеры представляют собой анкеры с внутренней резьбой, предназначенные для установки в бетон, а затем для вставки резьбового стержня или болта. Забивной анкер состоит из двух частей: распорного щитка (из оцинкованной углеродистой или нержавеющей стали) и закаленной распорной заглушки конической формы из оцинкованной углеродистой или нержавеющей стали. Один конец щита сужен, с четырьмя прорезями, которые проходят по части его длины. Поверхность этого конца может быть гладкой или рифленой, тогда как другой конец будет гладким. Расширяющая заглушка размещается на конце анкера с четырьмя прорезями, а другой конец имеет резьбу. Анкер устанавливается путем помещения анкера в отверстие в бетоне и установки расширительного дюбеля с помощью установочного инструмента. Для каждого диаметра забивного анкера имеется свой установочный инструмент. Этот установочный инструмент представляет собой стальной стержень, один конец которого сужен. Зауженная часть установочного инструмента вставляется в вставной анкер и забивается молотком до тех пор, пока кромка анкера не встретится с кромкой установочного инструмента. Это действие вдавливает расширительную заглушку во вставной анкер, расширяя анкер в том месте, где находятся четыре выреза. Как и для всех анкеров с внутренней резьбой, размер обозначенного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

Анкер с крепежным винтом

Анкеры с машинным винтом представляют собой анкер с внутренней резьбой, в который помещается резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки. Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основном материале из бетона, кирпича или блока, конусом с резьбой вперед. Анкер с крепежным винтом устанавливается путем надевания втулки на втулку расширителя, заклинив втулку между втулкой расширителя и внутренней стенкой бетона. Анкер установлен правильно, когда край установочного инструмента касается края анкера. Анкер с крепежным винтом каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера. Размер анкера с крепежным винтом определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

Запорный анкер

Ударные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Запорный анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного приводного штифта, гайки и шайбы, покрытых желтым цинком. Корпус анкера на одном конце имеет резьбу, а другой конец имеет четыре прорези на части длины — поверхность этой части корпуса имеет ребра по окружности. Длина закаленного приводного штифта должна равняться длине анкера и помещаться во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру необходимо слегка постучать, пока гайка и шайба не будут плотно прижаты к основному материалу или закрепляемому приспособлению. Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную установку. Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

Анкер молота

Анкеры с молотковым приводом изготовлены из прочного и пластичного материала Zamac. Анкеры с молотковым приводом представляют собой легкие бетонные анкеры, состоящие из двух частей: корпуса и штифта из оцинкованной стали. Корпус якоря ударного молота разъемный снизу вверх на большей части длины с грибовидной головкой. Тело анкера имеет выемку, которая проходит через толщину головки и спускается в стержень на всю длину. Стальной штифт расширяет анкер; он сделан из высокоуглеродистой стали, с небольшой головкой на одном конце и заостренным другим концом. Анкер устанавливается путем забивания стального штифта в корпус анкера. По мере того, как гвоздь проталкивается через корпус анкера, разъемная часть расширяется и упирается во внутреннюю стенку отверстия в основном материале. Диаметр отверстия, которое необходимо просверлить для анкера с молотковым приводом, равен диаметру используемого анкера.

Анкер разъемного привода

Разрезные анкеры изготовлены из углеродистой стали, подвергнутой термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой цельную деталь с плоской потайной или круглой головкой. У основания анкера, противоположных сторон головки, хвостовик разрезается на две предварительно расправленные части. Эти две половинки сжимаются, когда анкер вбивается в предварительно просверленное отверстие в бетоне. Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, упираясь во внутреннюю стенку отверстия. Для анкера с разъемным приводом требуется размер отверстия, равный диаметру используемого анкера.

Защитный экран

Лаговые щиты состоят из двух частей, которые собираются в единое целое. Защитный экран изготовлен из материала Zamac, который представляет собой сплав цинка, устойчивый к ржавчине. Внутренняя часть защитного экрана имеет внутреннюю резьбу, предназначенную для резьбы стягивающего винта, а его резьба сужается и проходит по всей длине анкера. Внешний корпус анкера имеет ребра, которые проходят на большей части длины анкера. Защитный экран устанавливается путем ввинчивания шурупа в анкер. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и давит на основной материал. Анкеры для лаг обозначаются диаметром болта, который входит в анкер. Важно, чтобы размер просверливаемого отверстия был больше, чем указанный размер анкера.

В течение многих лет создание отверстия в бетоне с постоянным диаметром было кропотливой задачей. Так было до изобретения электрического перфоратора. До появления электрического молота отверстия просверливались с помощью так называемого звездчатого сверла. Звездообразная дрель представляла собой стальной стержень с одним концом в форме большой буквы X (конец для сверления), а другой — в виде шпильки (конец для удара). Сверлильный конец помещали в бетон, по ударному концу ударяли тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие. До звездчатого сверла для проделывания отверстий в бетоне использовались другие методы с использованием долот и пробойников.
