Как работает анкер клиновой: Применение анкер клина — размеры, типы и виды

Особенности работы с клиновыми анкерами

Полезная информация о практическом использовании клинового анкера – одного из самых надежных метизов для фиксации тяжелых предметов на бетонных поверхностях.

Клиновой анкер для бетона обладает наилучшей удерживающей способностью среди распорных крепежных изделий механического типа, что позволяет использовать его для больших и средних нагрузок. Он состоит из шпильки с резьбой на одном конце и распорным элементом на другой. Крепеж поставляется с гайкой и шайбой. При затягивании гайки конусный хвостовик втягивается в цанговую втулку, расклинивая ее и обеспечивая тем самым жесткую фиксацию в отверстии.

Можно ли использовать клиновые анкера в других основаниях кроме бетона?

Клиновые анкера разработаны для установки только в твердые бетонные основания. Их нельзя использовать в кирпичной, блочной кладке и растворных швах. Хотя природные материалы, такие как камень и гранит, тоже могут быть достаточно твердыми, но их однородность и удерживающая способность не проверены.

Бетон в отличие от кирпича, камня, блоков и других материалов имеет определенную измеряемую прочность, которая учитывается при проектировании анкерных креплений. Чем выше его прочность, тем выше несущая способность крепления. Если прочность бетона не известна, то в расчет принимается самый низкий класс прочности.

Конструкция анкера-клина такова, что распирающее усилие создается не по всей его длине, а в определенной зоне. Его распорная часть должна упираться в твердый материал. Кирпич, например, довольно хрупкий материал и может иметь полые участки. При большой концентрации напряжения в одном месте он может раскрошиться. Если зона расширения клинового анкера попадет в пустоту, то фиксации вовсе не произойдет.

Блоки из пенобетона и газобетона являются еще более слабым основанием для установки такого анкерного крепления. Стенки отверстия в блоках не имеют достаточной прочности, чтобы противостоять локальным силам расширения, а большие полости в пустотелых блоках создают небезопасные зоны для анкеровки.

Анкер клинового типа должен использоваться только в условиях статического нагружения, то есть прикрепленный груз не должен вибрировать или подвергаться ударным нагрузкам, так как это может ослабить соединение и даже вырвать крепеж. Примером такого использования может стать закрепление флагштока или вибрирующего оборудования. Для таких применений лучшим решением станет химический крепеж.

Расчетные усилия на вырывание и срез для анкерных шпилек разного диаметра приведены в таблице:

Диаметр, мм		М6	М8	М10	М12	М16	М20
Бетон В20 (сжатый)	Расчетное усилие на вырыв, кН	4. 2	6.0	10.7	13.3	23.3	33.3
	Расчетное усилие на срез, кН	4.0	7.3	11.6	16.8	31.4	49.0
Бетон В20 (растянутый)	Расчетное усилие на вырыв, кН	2.2	3.3	6.0	8.0	16.7	20.0
	Расчетное усилие на срез, кН	4. 0	7.3	11.6	16.8	31.4	49.0

Из таблицы видно, что один и тот же крепеж в сжатой зоне бетона выдерживает почти вдвое большее вырывающее усилие, чем в растянутой зоне с трещинами. Для обеспечения надежности анкерного крепления принимается коэффициент безопасности 4:1, то есть допустимая нагрузка должна составлять 25 % от расчетной вырывающей нагрузки.

Данный вид метизов выпускается из оцинкованной и нержавеющей стали с различной степенью устойчивости к коррозии:

• углеродистая оцинкованная сталь – для сухих помещений;
• горячеоцинкованная сталь – для влажных помещений и уличного монтажа;
• нержавеющая сталь А2 (AISI 304) – для наружного применения и установки под водой;
• нержавеющая сталь А4 (AISI 316) – для использования в едких средах, погружения в морскую и хлорированную воду.

Толщина базового материала не менее важна, так как тонкостенные бетонные конструкции не могут гарантировать заявленную прочность удержания. После установки крепежа, расстояние от его конца до края бетонной плиты должно составлять не менее 1,5 диаметра. То есть, если крепеж М12 устанавливается на глубину 82 мм, то минимальная толщина строительного основания для него – 100 мм.

При монтаже конструкций часто возникает вопрос: с каким минимальным шагом устанавливать анкер-клин? Если точки крепления разместить слишком близко друг к другу, то зоны напряжения каждой из них суммируются, и в бетоне может появиться трещина. В справочных материалах по технологии установки анкерных креплений рекомендуется придерживаться следующего правила: межосевые расстояния – не менее 10 диаметров анкера, краевые – не менее 5.

Основными факторами, определяющими несущую способность крепления, являются: прочность бетона, диаметр крепежа и глубина его заделки в основание.

Диаметр отверстия должен быть равен диаметру клинового анкера. Глубина отверстия и глубина анкеровки – два разных параметра. Глубина анкеровки – это минимальная глубина погружения шпильки ниже поверхности бетона, при которой достигаются минимальные значения нагрузок. Производители обычно указывают эту величину в характеристиках крепежных изделий. Более глубокое погружение возможно, но оно существенно не повлияет на допустимые нагрузки. Длина отверстия должна быть как минимум на 6-12 мм больше глубины заделки крепежа. В этом дополнительном пространстве соберется шлам, образовавшийся в процессе установки.

Параметры монтажа

1. Отверстие в бетонном основании просверливается буром с твердосплавным наконечником при помощи перфоратора или ударной дрели.
2. Перед установкой дюбеля важно тщательно прочистить отверстие от бурильной крошки, используя сначала металлический ершик, а затем продувочный насос.
3. Навинтите гайку на резьбовой конец шпильки, подложив под нее шайбу. Совместите верх гайки с торцом шпильки. Это делается для того, чтобы защитить начало резьбы от повреждения молотком.
4. Вставьте крепеж через отверстие в прикрепляемой детали (сквозной монтаж) или непосредственно в материал (предварительный монтаж) и вбейте его ударами молотка.
5. Завинчивайте гайку сначала от руки, пока шайба не будет плотно прилегать к поверхности, а затем затяните ключом, сделав 3-5 оборотов.

Назначение

Клиновые анкера широко используются в капитальном строительстве и при домашнем ремонте. В них возникает необходимость, когда нужно закрепить на поверхности стен, пола и потолка тяжелые предметы, брус, металлические конструкции, оборудование, инженерные коммуникации, навесные консоли, колонны, кронштейны, ограждения и перила.

Полезные советы Обновлено: 16.11.2020 17:10:58

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Как работает анкер клиновой? | 100krep.ru

Для надежного крепления конструкции к бетонной поверхности нужны специальные крепежные элементы. Сегодня мы выясним, что из себя представляет и как работает анкер клиновой, который считается одним из лучших крепежей при выполнение ответственных работ. В отличие от анкер-клина, который используется для монтажа легких подвесных конструкций и не демонтируется, его, при необходимости, можно извлечь.

Чтобы получить надежное крепление, нужно знать, как устанавливать изделие, и точно соблюдать инструкцию. Рекомендации строителей, как использовать крепеж с пошаговым фото, помогут выполнить работы своими руками.

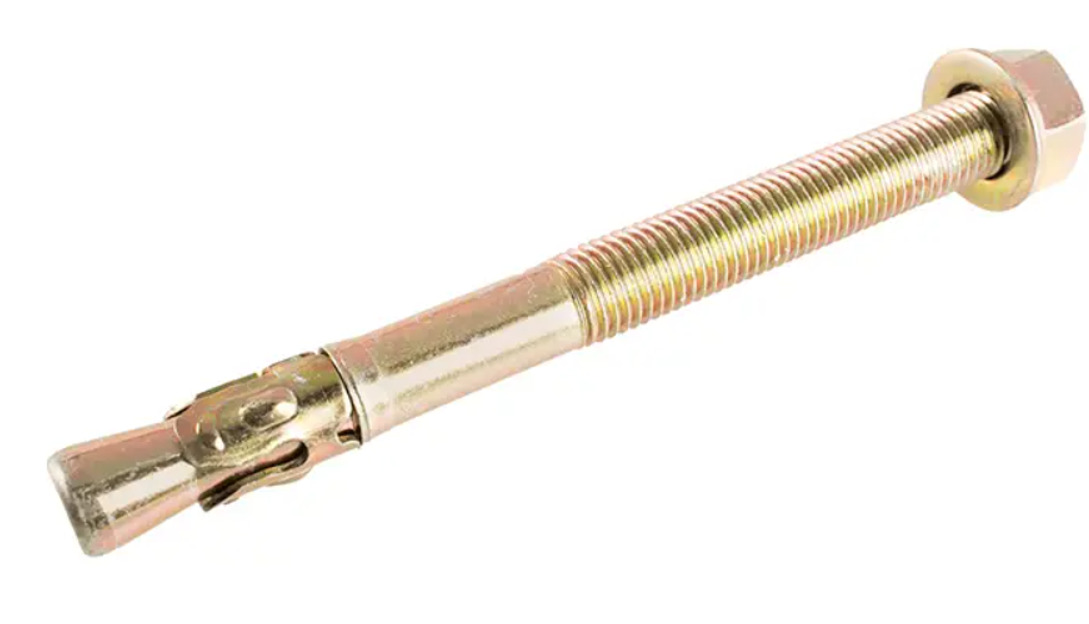

Конструкция клинового анкера

Этот элемент заменил традиционные гвозди, с помощью которых невозможно было выполнить монтаж массивных предметов. Его устройство включает следующие компоненты:

• Стальная шпилька с наружной резьбой.
• Распорная часть, которая находится после расширения.
• Гайка, с помощью которой фиксируется предмет.
• Плоская шайба.

При выборе типоразмера учитывают массу прикрепляемого предмета и толщину поверхности, на которую производится монтаж.

По каким правилам маркируется данный крепеж?

Чтобы упростить выбор, применяется унифицированная маркировка. Анкер-клин обозначается буквами «WAM». Цифры, которые указываются после них, обозначают размер диаметра, длину и вид резьбы шпильки.

Анкер клиновой – назначение и принцип действия

Для чего используется крепежное изделие:

• Монтаж массивных предметов.
• Лифтовых шахт.
• Кабельных линий.
• Навесных консолей.
• Ограждений.

Он предназначен для крепления предметов к бетонной, каменной поверхности и основанию из полнотелого кирпича.

Фиксацию в отверстии обеспечивает распорная часть, которая раскрывается при давлении на нее конусного расширения. Крепление сначала забивают в отверстие, а потом прижимают и закручивают гайку. За счет резьбы крепеж перемещается, а распорный элемент остается на месте и раскрывается.

Как подобрать такой вид крепежа?

По нормам государственных стандартов длина анкера составляет от 40 до 100 мм и больше. При их выборе следует учитывать вид и массу предмета, толщину крепежной части конструкции, которая будет монтироваться, а также следующие параметры:

• Показатель предельно допустимой нагрузки.
• Максимальная нагрузка на выравнивание.

Чтобы крепление в бетонной поверхности было максимально прочным и надежным, следует учитывать значения нагрузки. Если монтаж производится в высокопрочный бетон, то следует использовать вид метиза с повышенным показателем предельной нагрузки.

Поскольку анкеры используют для ответственных креплений, при покупке следует запросить сертификат качества, который подтверждает, что изделие изготовлено в заводских условиях и все параметры отвечают нормам ГОСТ.

Как правильно монтировать анкер клинового типа?

При установке метиза с клином не нужно строго выдерживать глубину отверстия, в данном случае, значение имеет точность диаметра. Фиксация происходит за счет сцепления стенок отверстия с поверхностью распорной части.

Перед тем, как крепить оборудование, нужно изучить инструкцию. Работы выполняются в таком порядке:

• В поверхности сверлят отверстие, диаметр которого должен точно совпадать с размером сечения крепежа.
• Полость очищают от частиц материала и пыли.
• Шпильку вставляют в отверстие и забивают его молотком.
• Соединяют крепеж с посадочным элементом конструкции.
• Закручивают гайку, что приводит к расклиниванию механизма.

При проведении работ следует учитывать, что возможен демонтаж конструкции.

Достоинства и недостатки клинового анкера

К преимущественным характеристикам клинового метиза относится:

• Повышенная способность выдерживать несущую нагрузку.
• Быстрый монтаж, подготовка минимального отверстия.
• Большой выбор модификации.

В зависимости от особенностей монтируемого оборудования, можно использовать изделия из нержавеющей, оцинкованной стали, специального сплава.

Основные недостатки метиза данного типа:

• Подходят для крепления только к плотным материалам.
• Не применяются при работе с гипсокартоном, древесиной.
• Диаметр полости должен точно выдерживаться.

Клиновые анкеры для бетона и их применение

Купить клиновые анкеры

«Клиновой анкер» — это общий термин для типа анкера, используемого для крепления различных материалов к бетону. Некоторые компании имеют разные торговые марки для своих клиновых анкеров, таких как Kwik Bolt, Power Stud и Thunderstud. Клиновые анкеры разных марок работают по одним и тем же принципам, изготавливаются из одних и тех же основных материалов и обеспечивают одинаково высокое качество работы.

Клиновые анкеры состоят из двух отдельных частей, которые постоянно предварительно собраны в единое целое. Первая часть представляет собой стержень из углеродистой стали, который с резьбой на части его длины. Противоположный/установленный конец анкера имеет суженный диаметр или коническое пространство, которое сужается наружу до полного диаметра стержня.

Вторая часть клинового анкера представляет собой стальную накладку или 9Втулка 0013 , неразъемно установленная вокруг конической части стержня. Для завершения установки каждого клинового анкера также требуются гайка и шайба.

Клиновые анкеры могут использоваться во многих областях, если основным материалом является твердый бетон. В отличие от многих других бетонных креплений, клиновой анкер нельзя использовать в кирпиче или блоке.

Клиновой анкер прост в использовании и доступен в широком диапазоне диаметров и длин. Клиновые анкеры могут использоваться как для легких, так и для тяжелых условий эксплуатации. Клиновой анкер 1/4″ x 1-3/4″, например, будет использоваться в легких условиях, в то время как анкер 1-1/4″ x 12″ будет использоваться в ситуации, требующей тяжелых условий эксплуатации. якорь.

Опять же, клиновые крепления для бетона предназначены для использования только в твердом бетоне. Они предназначены для установки в предварительно просверленное отверстие в бетоне. После установки эти клиновые анкеры нельзя удалить без разрушения бетона. Размер анкера всегда равен размеру отверстия, которое необходимо просверлить в бетоне. Допуск между отверстием и анкером очень жесткий. Когда анкер забивается в отверстие, зажим утапливается в зазор конического пространства, позволяя анкеру проникнуть в отверстие. Для установки анкера необходимо оттянуть стержень вверх (что происходит при затягивании гайки), заставив обойму двигаться наружу по конусному пространству, вклиниваясь между стержнем и стенкой отверстия.

Поскольку допуск отверстия имеет решающее значение для работы клинового анкера, важно использовать правильные сверла и сверла. Следует использовать ударную дрель, а не стандартную электрическую дрель, потому что она создает отверстие лучшего качества. А Также следует использовать сверло с твердосплавным наконечником, поскольку оно специально разработано для использования в перфораторах и соответствует стандартам ANSI.

При анкеровке в бетон Клиновые анкеры являются отличным выбором из-за их удерживающих свойств. Удерживающая способность клинового анкера, как и любого другого анкера, всегда зависит от качества бетона. Как правило, коэффициент безопасности 4:1 или 25% считается безопасной рабочей нагрузкой. Значения удержания также зависят от глубины заделки: чем глубже заделка, тем лучше значения удержания. Клиновой анкер должен быть заделан в бетон на минимальную глубину заделки или выше, чтобы получить опубликованные значения удерживающей способности. Также важно следить за тем, чтобы анкеры не располагались слишком близко друг к другу или слишком близко к неподдерживаемому краю.

Давление, оказываемое на бетон клиновым анкером, лучше всего можно описать как конусообразное, при этом меньший конец конуса представляет собой вставленный конец анкера, а большой конец конуса находится на поверхности бетона. Если два клиновидных анкера установлены слишком близко друг к другу, давление двух анкеров может пересекаться, что снижает удерживающую способность обоих анкеров. Эти же факторы применяются при размещении анкера рядом с неподдерживаемым краем. Бетон может разрушиться под давлением, если анкер будет расположен слишком близко к неподдерживаемому краю.

Общая рекомендация заключается в том, что анкер следует размещать не ближе, чем в пяти диаметрах от неподдерживаемого края. Например, анкер диаметром 1/2 дюйма должен располагаться на расстоянии не менее 2-1/2 дюйма от края бетона, не имеющего опоры. Кроме того, два анкера никогда не должны устанавливаться на расстоянии менее десяти диаметров друг от друга. То есть два анкера диаметром 1/2 дюйма должны располагаться на расстоянии не менее 5 дюймов друг от друга.

Диаметр клиновой анкер, необходимый для применения, зависит от размера отверстия в закрепляемом приспособлении. «Крепление» может быть любым, от 2×4 до куска уголка, кронштейна или стальной пластины. Размер отверстия в креплении чаще всего определяется инженером на основе необходимых значений удержания для каждого конкретного применения. Крайне важно убедиться, что анкерный клин для бетона проходит через отверстие в приспособлении. Якорь 1/2 дюйма на самом деле немного больше, чем 1/2 дюйма. В приведенной ниже таблице показан правильный диаметр для использования в зависимости от диаметра отверстия крепления:

Диаметр отверстия крепления.	5/16″	3/8″	7/16″	9/16″	11/16″	7/8″	1 дюйм	1-1/8″	1-3/8″
Анкер клина диам.	1/4 дюйма	5/16″	3/8″	1/2 дюйма	5/8″	3/4″	7/8″	1 дюйм	1-1/4″

Толщина материала + Минимальная заделка + Толщина гайки/шайбы Минимальная длина анкера

Каждый диаметр клинового анкера доступен в различных длинах. Длина, необходимая для каждого применения, зависит от толщины закрепляемого приспособления и минимальной заделки. Чтобы определить необходимую длину анкера, просто добавьте толщину закрепляемого приспособления к минимальной заделке для используемого диаметра анкера, а также толщину гайки и шайбы (толщина обычно близка к диаметру анкера):

Это даст вам минимальную требуемую длину якоря. Использование более длинного клинового анкера, чем это необходимо, повысит удерживающую способность, но может увеличить риск сверления арматуры, встроенной в бетон.

Полезный совет:
Диаметр отверстия равен диаметру анкера.

Монтаж бетонных клиновых анкеров можно выполнить, выполнив следующие действия:

1. Определите правильную длину клинового анкера, чтобы обеспечить минимальное заглубление, и убедитесь, что клиновой анкер проходит через отверстие в приспособлении. Шайба также должна быть больше отверстия крепления.
2. Используя отверстие в приспособлении в качестве шаблона, просверлите отверстия с помощью перфоратора и сверла по камню с твердосплавными наконечниками. Диаметр сверла должен быть таким же, как диаметр анкера. Крайне важно очистить отверстие от пыли и мусора с помощью проволочной щетки, сжатого воздуха или пылесоса.
3. Поместите шайбу и гайку на анкер, поверните гайку на пару оборотов. Неполная нарезка гайки предохраняет резьбу клинового анкера при забивании в отверстие.
4. Вставьте клиновой анкер в отверстие крепления.
5. Аккуратно забейте анкеры в каждое отверстие, следя за тем, чтобы резьба проходила ниже поверхности бетона или за край крепления и чтобы была соблюдена минимальная заделка.
6. Затяните гайку вручную. Используйте гаечный ключ, чтобы затянуть гайку на 3-4 оборота, или используйте динамометрический ключ, чтобы убедиться, что они затянуты с требуемым значением крутящего момента. Делайте , а не чрезмерным крутящим моментом, так как якорь либо прокрутится, либо выдвинется из отверстия. Ниже приведена таблица, в которой указано, какой размер ключа использовать в зависимости от размера гайки для каждого диаметра:

Для получения более подробной информации, пожалуйста, просмотрите это Видео установки клинового анкера.

Для установки клиновых анкеров требуется минимальный крутящий момент. Не затягивайте гайку как можно туже. При установке клинового анкера важно, чтобы гайка затягивалась только от руки. Каждый диаметр анкера имеет требуемое значение крутящего момента, до которого он должен быть затянут.

После того, как анкер установлен правильно, все, что выступает над бетоном, — это гайка, шайба и часть резьбы. Диаметр встроенного анкера можно легко определить, просто измерив шпильку. Длину анкера бывает трудно определить, поскольку глубина заделки может быть неизвестна. Чтобы помочь определить длину установленного анкера, был разработан идентификационный код. На конце резьбовой части анкера выбита буква, чтобы можно было легко определить длину после установки. Эта буква соответствует общей длине анкера (в дюймах).

Спецификации материала клинового анкера

Клиновые анкеры для бетона доступны в различные виды стали, а также различные покрытия. Тип используемой стали и покрытия зависит от среды применения. Клиновые анкеры из оцинкованной углеродистой стали используются во внутренних помещениях, где коррозия не является фактором. Якорь, гайка, шайба и зажим изготовлены из оцинкованной углеродистой стали. Этот тип покрытия , а не рекомендуется для использования в пиломатериалах, обработанных ACQ.

Клиновые анкеры с горячим цинкованием подходят для наружных работ, где существует опасность коррозии от воды или влаги. Анкер, гайка и шайба изготовлены из углеродистой стали и оцинкованы методом горячего погружения. Зажим изготовлен из нержавеющей стали 303. Клиновые анкеры, оцинкованные горячим способом, приемлемы для использования в пиломатериалах, обработанных ACQ.

Клиновые анкеры также изготавливаются из нержавеющей стали двух марок. Нержавеющая сталь 303 имеет отличные коррозионные характеристики для наружного применения и устойчива ко многим органическим и неорганическим химическим веществам, но ее нельзя использовать в среде с соленой водой. Якорь изготовлен из нержавеющей стали 303, а гайка, шайба и зажим изготовлены из нержавеющей стали 18-8, что сопоставимо с нержавеющей сталью 303.

Серия нержавеющей стали 316 обладает наилучшей коррозионной стойкостью и обычно используется в суровых условиях. Анкеры из нержавеющей стали 316 также можно использовать в морской среде. Все компоненты этих анкеров изготовлены из этой упругой стали 316.

Обзор

Клиновые анкеры являются отличным выбором при анкеровке в твердый бетон. Эти анкеры обладают отличными удерживающими свойствами и доступны в различных материалах для удовлетворения требований многих областей применения. Важно убедиться, что в каждом случае используются правильные диаметр и длина, чтобы обеспечить правильную и надежную установку клинового анкера.
