Как привязать кирпичную кладку к кирпичной стене: Кладка перегородок из кирпича: делаем все правильно

Кладка перегородок из кирпича: делаем все правильно

Фото: Instagram kirpichvl

Плюсы и минусы кирпича для внутренних работ

Существует несколько разновидностей кирпича, но для внутренних стен, как правило, используется обычный строительный полнотелый кирпич, поскольку у него хорошая звукоизоляция. Если положить перегородку в полкирпича и оштукатурить ее, можно быть уверенным, что такая стена «поглотит» среднюю громкость телевизора и разговоров домочадцев.

Пустотелый кирпич не используют еще и потому, что он может разрушиться, если в готовой стене начать сверлить отверстия для проведения коммуникаций. Также его не советуют применять в комнатах с высокой влажностью (кухни, санузлы). Тем не менее, стены из него все же порой кладут.

Плюсы кирпича:

1. устойчивость к влаге: подходит для любых помещений,
2. прочность и долговечность всей конструкции,
3. красивый вид.

Последнее свойство дизайнеры, а вслед за ними жильцы квартир и домов оценили недавно. Кирпичные стены стали изюминкой интерьеров, особенно выполненных в скандинавском стиле и в стиле лофт.

Фото: Instagram neglinka_loft

Недостаток кирпича — его большой вес, который дает нагрузку на перекрытия и несущие стены в многоквартирном доме. Кирпич можно класть, только если перекрытие бетонное либо каменное, и то — строить стены длиной от 5 м из него не стоит.

Еще одно жесткое условие — кирпичную перегородку нельзя делать по чистовому полу: любое покрытие разрушится, а стена просядет.

Фото: Instagram kirpichvl 3

Подготовка к возведению кирпичной стены

Укрепление конструкции

Следует заранее понимать, что процесс займет не один день. Раствору нужно время, чтобы набрать прочность, а «сырые» перегородки неустойчивы, особенно если кирпич положен на ребро. Поэтому в сутки можно выводить примерно 1 м в высоту.

Варианты закрепления конструкции

Если дом еще строится, и вы уже спроектировали в конкретном месте простенок, для него из соседней стены нужно по всей высоте выпустить арматурные ленты и половинки обычного кирпича. Промежуток между ними небольшой — где-то в один кирпич.

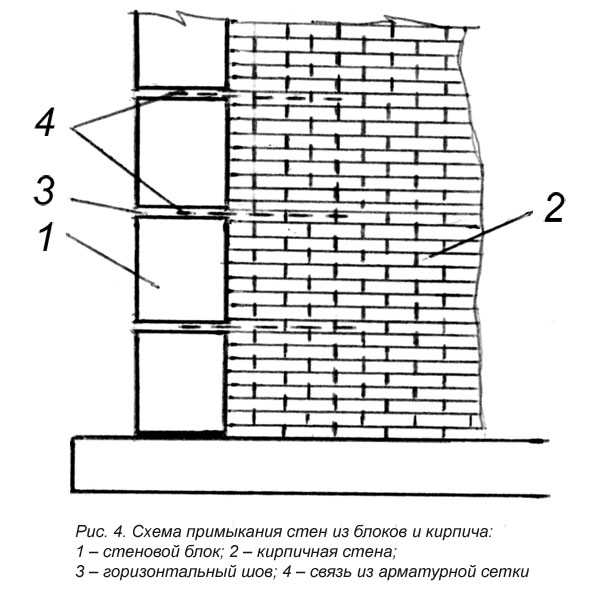

Если перегородку решили возводить уже после постройки дома, «привязать» новую стену к несущей можно иначе. Например, использовать перфорированную металлическую полосу. По форме это уголок, одну сторону которого крепят дюбелями к несущей стене, а вторую загоняют между рядами новой кладки.

Последнюю, кстати, через каждые пять-шесть рядов нужно армировать — укладывать горизонтально металлическую сетку толщиной примерно 4 мм либо длинные металлические стержни диаметром 6–8 мм.

Фото: Instagram komposit_group

Добавить устойчивости перегородке можно, если такие укрепляющие элементы вставлять еще и по вертикали так, чтобы они пересекались с горизонтально уложенной сеткой или стержнями. Примерный размер «ячеек» — 50 см.

Фото: Instagram ramilzinnatulli

Подготовка пола

Здесь понадобится мини-фундамент, чтобы перекрытие не треснуло. В идеале строить дом и основание для внутренних стен нужно одновременно. Но, если решение о перепланировке пришло уже после возведения коробки здания, залить фундамент под будущей стеной можно и на этом этапе.

Фото: Instagram goyradesign

Пол должен быть к этому времени как минимум засыпан песком и утрамбован.

Подробно процесс создания ленточного фундамента смотрите в видеоинструкции.

Кладка кирпичной стены

В месте, где лежит фундамент, ее производят после высыхания стяжки, предварительно обозначив границы перегородок на полу и стенах.

Сначала делают так называемый «нулевой уровень» — на пол заливают слой раствора для устранения возможных неровностей. Раствор можно приготовить своими руками: из цемента и песка, цемента и извести, цемента и глины. А можно купить готовую смесь, которую нужно лишь развести водой.

Кирпичи кладут, внимательно проверяя их расположение при помощи уровня, правила и подвеса. Если перегородка пройдет через всю комнату, первый кирпич располагают под углом 90°С к одной стене, а второй точно так же — к противоположной. По натянутому шнуру отслеживают, насколько ровной получается линия.

Фото: Instagram s4v.ru

Каждый следующий ряд укладывают так, чтобы середина верхнего кирпича лежала на вертикальном шве нижнего. Выравнивать кладку можно, ориентируясь на все тот же шнур.

Фото: Instagram proekt05

Если новый ряд немного повело, это можно исправить до тех пор, пока кладка не «схватилась»: достаточно осторожно простучать по ней киркой или молотком, подогнав кирпичи друг к другу.

Под потолком обычно остается зазор в несколько сантиметров. Его заполняют кусочками кирпича, смешанными с раствором, либо паклей, смоченной в гипсе.
Готовую стену можно заштукатурить, зашпатлевать, оклеить обоями или покрасить.

Фото: Instagram komfort_tut 4

А можно оставить ее почти в первозданном виде: покрыть краской или лаком без предварительной отделки.

Фото: Instagram loft_wood_life

Материал подготовила

Наталья Уточкина

Как крепить кирпичные перегородки к потолку, к стене и полу: советы, рекомендации

Устройство перегородок из кирпича
Крепление к потолку и к стене
Крепление к полу
Использование крепежных элементов
Облицовка кирпичом

Перегородка — это конструкция, позволяющая разделить большую комнату на два отдельных помещения. Если соорудить ее из кирпича, то она получится прочной и устойчивой. Но добиться этого можно только в том случае, если знать, как крепить кирпичные перегородки.

Устройство перегородок из кирпича

Такого рода конструкции использовались 100 лет назад и не утратили своей актуальности сегодня. От других строительных материалов кирпич отличается высокой звуко- и теплоизоляцией. Если соблюдать технологию возведения перегородки, то цена строительства будет невысокой. При этом конструкция получится прочной и будет стоять далеко не один десяток лет.

Что касается недостатков, то кирпичные перегородки достаточно много весят. Поэтому они не могут использоваться повсеместно. Также вам придется заниматься не только кладкой, но и оштукатуриванием стены.

Крепление к потолку и к стене

Так как перегородка из кирпича не является несущей, то между ней и потолком должен быть компенсационный шов. Его толщина должна составлять около 2 см. Что делать с пустым пространством? Оно заполняется боем кирпича, войлоком и все это замазывается штукатуркой. Чтобы обеспечить устойчивость перегородки, ее можно прикрепить к потолку при помощи металлических уголков совместно с анкерными болтами или дюбелями.

Для соединения кладки со стеной можно использовать:

• стальной профиль;


• металлические уголки;


• арматуру.

При использовании стальных прутьев один конец размещается в шве кирпичной перегородки, а другой закрепляется в несущей стене.

Крепление к полу

Прежде всего, участок, куда будет устанавливаться перегородка нужно тщательно очистить от пыли, мусора и всевозможных кусков бетона, кирпича. Убедитесь, что покрытие достаточно прочное, чтобы выдержать вес кладки. Ведь м2 перегородки будет весить около 290 кг. Поэтому в качестве основания должен выступать фундамент или перекрытие из железобетона.

Кирпичная перегородка устанавливается перпендикулярно. Что касается выбора стройматериала, то в помещениях с высокой влажностью рекомендуется использовать полнотелый кирпич, а в сухих — пустотелый.

Чтобы прикрепить кирпичную перегородку к полу, можно воспользоваться обычным раствором. Но если в качестве покрытия используется дерево, то лучше поставить закладные. После этого осуществляется крепление непосредственно в шов. Надежность можно повысить при помощи металлических профилей. Они соединяются с покрытием при помощи дюбелей.

Использование крепежных элементов

Фиксация кирпичной перегородки выполняется при помощи анкеров. Такие крепежные элементы специально предназначены для данного вида работ. Они отличаются по конструкции, размерам и техническим характеристикам.

Существуют следующие разновидности болтов:

Самым простым способом крепления перегородки является использование забивных анкерных болтов. Они подходят для работы с полнотелым кирпичом. Перед монтажом в кладке нужно просверлить отверстие. После этого вставляется распорный элемент, обеспечивающий прочную фиксацию. После этого можно вкручивать резьбовую деталь.

Клиновые болты отличаются от аналогов тем, что во время их установки они закрепляются при помощи расширяющегося элемента. Как правило, такие изделия дополняются винтами с утопленными головками.

Двухраспорные крепежи являются более надежным аналогом клиновых. Они разжимаются не в одном месте, а сразу в двух. Благодаря этому может быть закреплена перегородка даже из пустотелого кирпича.

MSA болты оснащаются гильзой из латуни. Боковая поверхность такого рода анкеров разрезана на отдельные лепестки, которые будут расширятся во время монтажа. При этом для максимального расширения внутреннее отверстие выполняется в форме конуса.

Неплохим выбором будет крепить кирпичную перегородку при помощи химически анкеров. Принцип их действия элементарен. Вам нужно лишь высверлить в бетоне или кладке отверстие, очистить и заполнить его специальным клеем. После этого можно вставлять болт. Состав заполнит все щели пористого стройматериала и надежно закрепит перегородку.

Выбирать ту или иную разновидность анкеров нужно в зависимости от вашего бюджета, вида кирпича, а также степени жесткости, которой вы хотите добиться. Но лучшим выбором будут MSA, двухраспорные и химические болты. Если нужно сэкономить, то отдавайте предпочтение клиновым.

Облицовка кирпичом

Если вы столкнулись с необходимостью возведения облицовки, а не перегородки, то вам нужно знать два основных правила.

Во-первых, ставить такую стену нужно только на фундамент. Если площади недостаточно, то его нужно увеличить и скрепить со старым основанием при помощи анкеров.

Во-вторых, для крепления облицовки лучше использовать стальные уголки. Закреплять их нужно при помощи анкерных болтов.

Соблюдая приведенные выше правила, вы добьетесь того, что кирпичная перегородка или облицовка прослужит вам не один десяток лет. При этом ваш дом будет выглядеть достойно и действительно привлекательно.

Как присоединить новую стену к существующей кирпичной кладке

Пред. Далее

Staifix Quickstart Wall Starter System

Существуют различные случаи, когда необходимо привязать новую стену к существующей кладке, например. пристройки к дому, садовые стены и оранжереи.

Использование новейших крепежных решений для вашего проекта может сократить время и затраты. Настенные стартовые комплекты быстро и легко устанавливаются и заменяют традиционный метод «вырезания зубьев»; они особенно полезны, когда новая стена соединяется в середине существующей стены, образуя Т-образную форму, но в равной степени подходят для строительства параллельно из угла.

Традиционный метод удаления зубьев

Традиционно при привязывании новой стены к существующей стене применялся метод, называемый «вырезыванием зубьев». Это включает в себя удаление чередующихся кирпичей, чтобы оставить ряд «зубцов», в которые сцепляются новые кирпичи. Этот процесс может занять много времени и, следовательно, быть более дорогостоящим, чем современные методы крепления, и необходимо позаботиться о том, чтобы обеспечить хорошее сцепление раствора между старой и новой кирпичной кладкой.

При добавлении новой полой стены к существующему зданию начальные комплекты для стен обычно используются на новом внутреннем листе, даже если для простоты на наружном листе были нанесены зубцы.

Традиционный метод «вырезания зубьев»

Настенные стартеры

Staifix Universal Wall Starter

В наши дни гораздо чаще используется настенный стартовый комплект, чем зубчатая кирпичная кладка. Стеновые стартеры намного быстрее и проще, сокращают время строительства и, следовательно, стоимость, а также устраняют трудности с достижением надлежащего сцепления раствора в каждом «зубчатом» соединении.

Ancon поставляет ряд стартовых систем для стен и ввинчиваемых стартовых стяжек для соединения новой кладки с существующей кирпичной кладкой; все они прошли независимые испытания и могут использоваться в соответствии со стандартами NHBC.

Стартовые планки для каналов и анкерных стенок

Все стартовые профили Ancon изготовлены из нержавеющей стали и подходят для новых стен шириной от 60 мм до 250 мм. Нержавеющая сталь обеспечивает максимальную защиту от коррозии и подходит как для внутренних, так и для наружных каменных створок.

Стартовые полосы или каналы крепятся вертикально к существующей стене, располагаясь по центру новой кладочной створки. В комплект входят все стяжки и крепления для соединения одной кладочной створки высотой 2,4 метра.

36/8-канальная настенная стартовая система

Настенная стартовая система Staifix QuickStart оснащена настенными стяжками, которые встроены в стартовую планку из нержавеющей стали и раскладываются с предварительно установленными вертикальными центрами 225 мм.

Универсальная настенная стартовая система Staifix включает в себя отдельные настенные анкеры, поставляемые вместе с системой, которые располагаются за краями каналов и скользят внутри этой фиксирующей планки в соответствии с стыковыми швами любого блока каменной кладки.

Система удлинения стен Ancon 36/8 может поставляться либо со стяжками Ancon SP36, либо, если в стыке должно быть обеспечено некоторое продольное перемещение, стяжками Ancon PP36 в комплекте с разъединяющими втулками. Канал Ancon 36/8 может поставляться длиной до 3,4 метра. Эта система доступна в виде комплекта, состоящего из десяти стяжек, швеллера 36/8 длиной 2400 мм и десяти дюбелей и винтов для крепления.

Вкручиваемые настенные стяжки

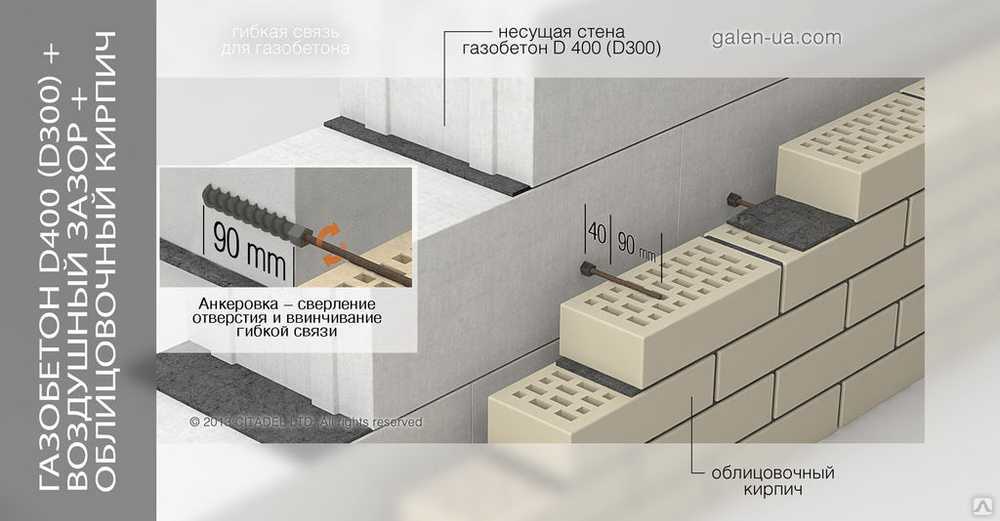

Стартовая стяжка Staifix – это быстрое и простое решение, которое можно использовать в качестве альтернативы настенным стартовым полосам. Продается в упаковках по 10 стяжек.

Поставляется в комплекте с нейлоновым дюбелем диаметром 8 мм. Эта ввинчивающаяся стартовая стяжка крепится к существующей стене под углом 30° к горизонтали и загибается в швы новой кирпичной кладки. Эти стяжки должны быть закреплены на расстоянии 225 мм по вертикали и располагаться в центре каждой створки новой стены.

Стартовая стяжка Staifix Cavity — это простой способ прикрепить новую внутреннюю створку к существующей стене. Он идеально подходит для таких применений, как переоборудование коровника.

Строительные нормы

обеспечивают соблюдение минимальных стандартов проектирования и строительства и должны соблюдаться всегда. Прежде чем добавить новую стену, проконсультируйтесь со своим инспектором по строительству, нужно ли поддерживать полость, что будет означать врезку в существующие стены, чтобы полость продолжалась непрерывно, и нужен ли вертикальный влагонепроницаемый слой между стенами.

Настенные стяжки и фиксаторы (PDF, 5,9 МБ)

Отмечен в

ограждающие конструкции анкеры для полых стен каменная пустотелая конструкция нержавеющая сталь

Закрытие Рождества 2022

21 декабря 2022 г.

Наши офисы закроются в 14:00 в пятницу, 23 декабря 2022 г., и вновь откроются в обычное рабочее время во вторник, 3 января 2023 г.

Левиат будет представлен на выставке London Build 2021

На нашем стенде на выставке London Build 2021 будут представлены последние инновационные разработки продуктов от каждого из известных и надежных брендов Leviat, занимающихся соединением, фиксацией и анкеровкой.

Кладочные анкеры и стяжки по нормам – Masonry Magazine

Анкеры, соединители и крепежные детали

Кладочные анкеры и стяжки по нормам

Пол Кертис

Кирпичные стены
Кирпичные стены, прикрепленные к бетонным колоннам:
Обычно в бетонную колонну заливают пазы для анкеров типа «ласточкин хвост», а анкеры устанавливаются в каменные стены.

Система «ласточкин хвост»
Разрушающие нагрузки:
520 фунтов отрыва от слоя раствора
751 фунт растяжения
616 фунтов сжатия 1-дюймовая полость
371 фунт сдвига

Система слотов каналов
Разрушающие нагрузки:
520 фунтов отрыва от слоя раствора
832 фунта растяжения
271 фунта сжатия 2-дюймовой полости
309 фунтов сжатия 4-дюймовой полости

Кирпичные стены, прикрепленные к стальным балкам:
Доступны различные анкеры в зависимости от направления лучи.

Защелкивающиеся анкеры для колонн
Разрушающие нагрузки в парах:
6 150 фунтов вырыв из раствора
3 242 фунта растяжение
9 683 фунта сжатие 2-дюймовая полость
6373 фунта 4-дюймовая полость
фунтов 1584 фунта0003

Приварной стержень с треугольными стяжками
Разрушающие нагрузки:
520 фунтов вырывание из раствора
816 фунтов растяжение
1159 фунтов сжатие полость 1”
702 фунта сжатие полость 2”

Перпендикулярно стене
(изготовлено по индивидуальному заказу из-за отклонений фланцев)

Анкер для приемного паза
Разрушающие нагрузки:
520 фунтов выдергивания из слоя раствора
816 фунтов растяжения

От кирпичной кладки к кирпичной кладке:
две или более ветвей, разделенных воздушной прослойкой, должны быть соединены стяжками. Проволочные стяжки 9-го калибра размещаются на один анкер через каждые 2,67 квадратных фута, а проволочные стяжки 3/16 дюйма — на один анкер через каждые 4,5 квадратных фута. Максимальное расстояние составляет 36 дюймов по горизонтали и 24 дюйма по вертикали. Стены Multiwy, предназначенные для составного действия и не соединенные коллекторами, обычно соединяются прямоугольными связями, Z-образными связями или проволочной арматурой. Ячейки проволочных стяжек Z-типа должны быть полностью залиты цементным раствором. Эти анкеры можно использовать в некомпозитных стенах вместе с регулируемыми анкерами.

Z-образный и прямоугольный тип
Проволочные стяжки

Усиление 4-проволочного соединения

Требования к регулируемым анкерам отличаются тем, что максимальное расстояние по горизонтали уменьшено до одного анкера на каждые 1,77 кв. фута, а расстояние по вертикали доведено до максимума из 16 дюймов. Максимальное смещение стыков станины составляет 1,25 дюйма, зазор между соединительными деталями не может превышать 1/16 дюйма, а диаметр штифтовых стяжек должен составлять 3/16 дюйма.

Армирование стен ферменными типами не допускается в некомпозитных стенах, поскольку оно ограничивает дифференциальное перемещение в плоскости между витками.

Пересекающиеся стены:

Пересекающиеся стены требуют жестких стальных анкеров типа U или Z ?? толщиной в дюйм, шириной 1,5 дюйма и наружным диаметром 24 дюйма, с двухдюймовыми изгибами. Они должны быть размещены максимум на 48 дюймов, и все ячейки выше и ниже анкера должны быть залиты раствором.

Много лет назад некоторые анкерные стяжки для каменной кладки имели изгиб в середине полости, чтобы влага могла мигрировать к центру и стекать в полость. Капельница значительно снизила прочность анкера, поэтому все анкеры с капельницей были исключены из правил.

Код также ограничивает полость до 4,5 дюймов, чтобы обеспечить достаточную производительность. Стяжки в больших полостях должны быть рассчитаны на сопротивление нагрузкам, основанным на рациональном расчете с учетом коробления, растяжения, отрыва и распределения нагрузки.

Кирпичная облицовка
Основа наружной облицовки должна быть спроектирована и детализирована так, чтобы противостоять проникновению воды. Внешняя обшивка должна быть покрыта водонепроницаемой мембраной, если только обшивка не является водонепроницаемой и стыки не герметизированы.

Системы гидроизоляции в наружной облицовке должны препятствовать проникновению воды внутрь здания. Отверстия должны быть не менее 3/16 дюйма в диаметре и располагаться на расстоянии менее 33 дюймов от центра.

Анкерные покрытия для кирпичной кладки и облицованных стен:

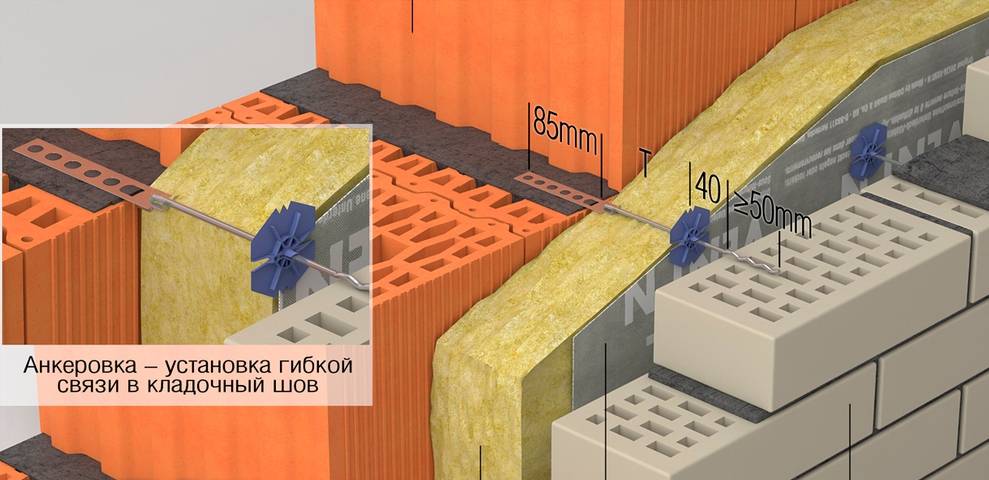

Анкеры во всех наружных и любых внутренних стенах, подвергающихся воздействию средней относительной влажности более 75 процентов, должны быть оцинкованы методом горячего погружения после изготовления или из нержавеющей стали. Во всех остальных случаях анкеры могут быть оцинкованы в заводских условиях, подвергнуты горячему цинкованию после изготовления или изготовлены из нержавеющей стали.

Укладка шпона:
Как полнотелые, так и пустотелые каменные блоки должны иметь анкеры, заделанные как минимум на 1,5 дюйма от внутренней поверхности облицовки, и должны быть покрыты раствором или цементным раствором толщиной не менее 5/8 дюйма до внешней поверхности.

Кодовые допуски, приведенные ниже, относятся к шпонам, которые находятся на расстоянии не более 4,5 дюймов от подложки и внутренней части шпона. Минимальное допустимое воздушное пространство составляет один дюйм.

В коде указаны пять типов анкеров: анкеры из гофрированного листа, анкеры из листового металла, проволочные анкеры, армирование швов и регулируемые анкеры.

1. Анкеры из гофрированного листового металла:
Они должны иметь минимальный размер 22 калибра x ширину 7/8 дюйма с длиной волны гофра от 0,3 до 0,5 дюйма и амплитудой от 0,06 до 0,1 дюйма. Эти анкеры в основном используются в кирпичной облицовке жилых домов и разрешены только с опорами на деревянный каркас и максимальным воздушным пространством в один дюйм. Они должны быть установлены с помощью шурупов или гвоздей с кольцевым стержнем. Застежка должна находиться в пределах ?? дюйма 90-градусного изгиба анкера.

Анкеры из гофрированного листового металла разрешены только с опорой на деревянный каркас.

2. Анкеры для листового металла:
Они чаще используются в коммерческих целях. Анкеры из листового металла имеют минимальную толщину 16 калибров и минимальную ширину 7/8 дюйма. В отличие от анкеров из гофрированного листового металла, эти анкеры предварительно изгибаются на заводе и обеспечивают гораздо большую прочность на сжатие. Анкеры из листового металла можно использовать только с опорами из деревянного каркаса.

Анкеры из листового металла

3. Проволочные анкеры:
Эти анкеры используются как в жилых, так и в коммерческих целях. Они должны быть калибра не менее девяти и иметь загнутый конец в шпоне не менее двух дюймов. Их можно использовать с деревянными и каменными опорными стенами, но не с бетонной опорной стеной.

4. Армирование швов:
Допускаются как лестницы, так и выступы. Минимальный размер провода — девять калибров с поперечными проводами максимум 16 дюймов по центру. Обеспечьте соединение внахлест не менее шести дюймов и убедитесь, что все концы продольных проводов погружены в раствор в местах нахлеста. Армирование швов должно соответствовать стандарту ASTM A9.51.

Тип язычка (штифт и проушина) Усиление соединения

Трехпроволочное усиление соединения лестничного типа

5. Регулируемые анкеры:
Эти анкеры разрешены для всех опор. Регулируемые анкеры — это единственные типы, разрешенные с опорой из стальных шпилек и опорой из бетона из-за прогиба двух стен. Как и в случае с каменными стенами, регулируемые анкеры из шпона, максимальное смещение стыков кровати составляет 1,25 дюйма, зазор между соединительными частями не может превышать 1/16 дюйма, а проволочные стяжки должны быть не менее девяти калибров с помощью планки или винта и 3/16 дюйма. когда обе части проволочные. Одноштифтовые проволочные стяжки разрешены в соответствии с последней версией кодекса 2011 года.

Цилиндрический винтовой для передачи нагрузки обратно на конструкцию

Пластинчатый с треугольником

Расстояние между анкерами из облицовочного кирпича:
Для регулируемых двухкомпонентных анкеров, проволочных анкеров 9-го калибра и анкеров из гофрированного листового металла 22-го калибра; обеспечить один анкер на каждые 2,67 квадратных футов площади стены. Для всех остальных анкеров предусмотрите один анкер на каждые 3,5 квадратных фута площади стены. Космические якоря максимум на 32 дюйма по горизонтали и 25 дюймов по вертикали. Дополнительные анкеры следует размещать вокруг проемов размером более 16 дюймов в любом измерении. Разместите их по периметру проема на расстоянии не более трех футов от центра и в пределах 12 дюймов от проемов.

Тип пластины с двумя штифтами

Тип пластины с одним штифтом

Толщина шва строительного раствора должна быть как минимум в два раза больше толщины встроенного анкера (3/16-дюймовая проволочная стяжка требует минимального шва 3/8 дюйма). )
Правильное определение, деталировка и установка надлежащей системы анкеровки кладки для вашего проекта поможет обеспечить бесперебойную работу конструкции на долгие годы.

Правильное определение, деталировка и установка надлежащей системы анкеровки кладки для вашего проекта поможет обеспечить бесперебойную работу конструкции на долгие годы.
