Стропила двухскатной крыши — устройство, монтаж и расчет
Двускатную крышу используют для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она простая, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа — это доски и балки из бруса или бревна. Прочтя статью до конца, читатели узнают, какие основные элементы имеет каркас двухскатной крыши, и как собрать ее своими руками и сделать расчет сечения и длины балок. Про устройство других видов крыш деревянного дома можете узнать тут.
Содержание
- 1 Основные элементы, из которых состоит каркас двухскатной крыши
- 1.1 Мауэрлат
- 1.2 Стропильная нога
- 1.3 Конек
- 1.4 Кобылка
- 1.5 Лежень
- 1.6 Стойки
- 1.7 Затяжки
- 1.8 Подкосы
- 1.9 Обрешетка
- 2 Какой бывает стропильная система для двухскатной крыши
- 2.1 Висячая конструкция
- 2.2 Наслонные конструкции
- 3 Как рассчитать стропила крыши
- 3.
- 3.
- 4 Тонкости монтажа двухскатной крыши
- 4.1 Крепление мауэрлат
- 4.2 Монтаж стропильных ног
- 4.3 Связка стропильных ног у висячей конструкции
- 4.4 Монтаж стропил у наслонной конструкции
- 4.5 Монтаж обрешетки
- 4.6 Похожие статьи
Основные элементы, из которых состоит каркас двухскатной крыши
Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того, чтобы собрать крышу своими руками, нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.
Мауэрлат
Мауэрлат в каркасе двухскатной крыши
Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах. Под строительство дома из клееного бруса или другого вида пиломатериалов крепится при помощи привязки и металлических скоб.
Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.
Стропильная нога
Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.
Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.
Конек
Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.
Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.
Кобылка
Кобылка в стропильной системе
Кобылка — это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.
Для монтажа используются доски меньшего размера и сечения, чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.
Лежень
Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.
В монтаже используется материал сечением в 100х100-150х150 мм.
Стойки
Стойки крепятся вертикально от конька к внутренней несущей стене.
Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.
Затяжки
Подкосы
Подкосы состоят из кусочков досок, монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединении с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.
Обрешетка
Устройство обрешетки крыши
Делают обрешетку из досок или не толстых брусков. В стропильной системе обрешетка крепится перпендикулярно ногам к ним. При помощи обрешетки нагрузка от кровельной конструкции (кровля, утепление, пароизолятор — как правильно утеплить крышу дома читайте тут), ровно распределяется по всем стропильным ногам.
Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры или OSB. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.
Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.
Какой бывает стропильная система для двухскатной крыши
Конструкция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.
Висячая конструкция
Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их.
Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.
В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.
Делать такую конструкцию нужно, если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать
.Наслонные конструкции
Наслонная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.
Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил.
При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.
Как рассчитать стропила крыши
Перед тем, как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.
Расчет сечения балок
Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.
Расчет соотношения длины и сечения балок в виде таблицы:
| Длина стропильной балки, м | Сечение используемого материала, мм | Шаг стропильной ноги, м | |
|---|---|---|---|
| Брус или доска | Бревно | ||
| От 1-3 | 80х100, 90х100, 90х160 | 100, 150, 160 | 1 – 1,35 |
| От 3-4 | 80х160, 80х180, 90х180 | 160, 180 | 1,40 – 1,70 |
| От 4-5 | 80х200, 100х200 | 200 | 1,40 – 1,75 |
| От 5-5,8 | 100х200 | 200 | 1,10 – 1,40 |
| От 5,9-6,5 | 120х220 | 240 | 1,10 – 1,40 |
Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается.
Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.
Отпиливать балки- ноги после того, как сделан расчет, нужно одной длины и монтировать каждую пару стоит на оной прямой линии.
Тонкости монтажа двухскатной крыши
Основные этапы строительства каркаса крыши своими руками состоят из:
- Крепление мауэрлата
- Монтаж стропильных ног
- Монтаж конька
- Связка ног
- Обрешетка
Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:
На видео можно увидеть готовый каркас из бруса и его описание, каждого узла наглядно. Читатели найдут на видео мауэрлат, стропильные ноги, их крепление и т.д.
Крепление мауэрлат
В деревянных домах можно не монтировать дополнительно мауэрлат.
Его роль сыграют верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно выполнить привязку бруса.
Укладку бруса начинают с его изоляции, для этого стены сверху устилают двойным слоем рубероида. Брус обрабатывается и укладывается. В углах его соединяют своими руками при помощи металлических скоб и выпилок в половину сечения.
Мауэрлат располагают строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.
Подробнее о том, как крепить стропила к мауэрлату, можно увидеть на видео ниже:
Видео наглядно показывает, как должно выглядеть крепление ног — балок к брусу от профессионалов.
Монтаж стропильных ног
Монтаж двухскатной крыши
Для точного расположения стропильных ног на мауэрлат делаются отметка карандаша и метра.
Но перед этим необходимо составить схему или расчет их расположения.
Подготовку стропильных ног начинают с распила с нижней стороны — на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила, зависит вариант их крепления.
От того, под каким углом закрепить балки- ноги, будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

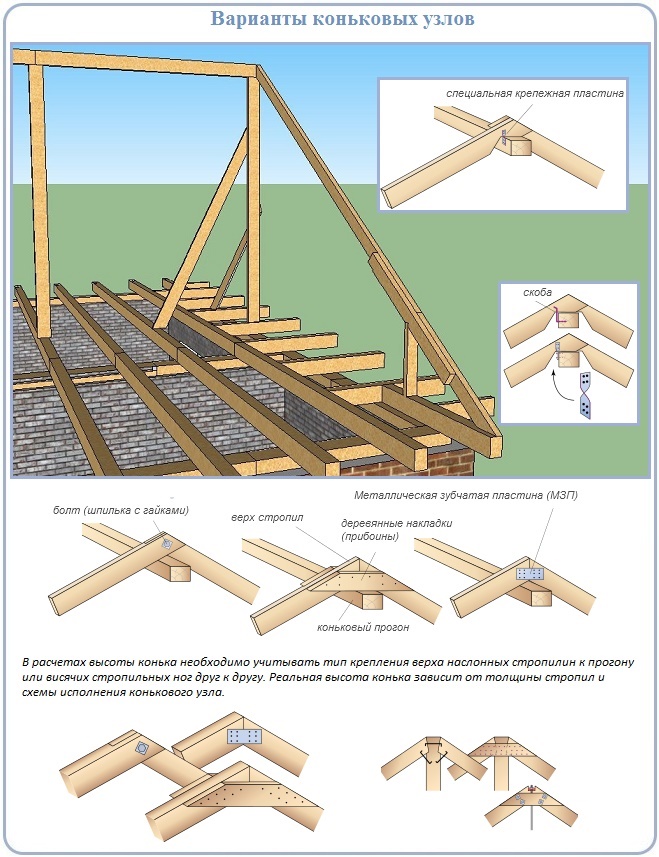

В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.
Связка стропильных ног у висячей конструкции
Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами.
После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.
После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.
Монтаж стропил у наслонной конструкции
При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.
К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.
Монтаж обрешетки
После того, как монтаж стропильных ног закончен, начинают крепить обрешетку. При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.
Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.
Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши, мы говорили ТУТ.
Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши, легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.
Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж
Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений.
Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.
Содержание
- Двускатная крыша и ее особенности
- Угол наклона скатов
- Что такое стропильная система
- Элементы стропильной системы
- Из чего делают стропила
- Виды стропильных систем
- Система с висячими стропилами
- Наслонная стропильная система
- Как выбрать оптимальную конструкцию стропил двускатной крыши
- Монтаж стропильной системы двухскатной крыши
- Подготовительные операции
- Установка стропил двускатной крыши своими руками
- Видео-инструкции
Двускатная крыша и ее особенности
Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости.
Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.
Угол наклона скатов
Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:
- Количество снега, выпадающего в зимнее время, характерное для данного региона.
- Количество дождей, их сила и продолжительность.
- Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.
Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам.
Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.
Что такое стропильная система
Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов.
Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:
Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:
- создают опорную плоскость для кровли, образуют каркас;
- формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
- обеспечивают необходимую жесткость и прочность;
- связывают крышу с несущими конструкциями здания.
Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:
Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части.
Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.
Элементы стропильной системы
Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:
- Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
- Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
- Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
- Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
- Стойка (бабка). Вертикальная деталь, поддерживающая конек.
- Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
- Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
- Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.
Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.
Из чего делают стропила
Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:
- Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
- Доступность, распространенность материала.
- Древесина легко обрабатывается, режется, соединяется.
- Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
- Прочность, надежность конструкции.
Любой элемент может быть заменен или приведен в порядок во время эксплуатации.Существуют и недостатки:
- Древесина подвержена гниению, появлению плесени или грибка.
- Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
- Набухая, древесина изменяет линейные размеры.
- Древесина огнеопасна.
- Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.
Это тоже важно знать: Монтаж стропильной системы двухскатной крыши – проект, расчеты, обработка, крепление, сборка и установка
В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения.
Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.
Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:
Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя.
Виды стропильных систем
Существует два варианта конструкции стропильных систем:
- с висячими стропилами;
- наслонная стропильная система.
Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.
Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:
Система с висячими стропилами
Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства.
При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.
Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.
Наслонная стропильная система
Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы.
Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.
Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию.
В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.
Как выбрать оптимальную конструкцию стропил двускатной крыши
Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.
При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика.
Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.
Монтаж стропильной системы двухскатной крыши
Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.
Подготовительные операции
Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет.
Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.
Это тоже важно знать: Крепление стропила для бани: рекомендации по установке своими руками
Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:
- гнилых участков;
- следов жизнедеятельности насекомых;
- трещин;
- количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
- влажность древесины должна быть в пределах 18-22%.
Отобранный и приобретенный материал надо сложить на участке под навесом.
Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:
Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.
В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.
Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:
Важно! Если Вы хотите чтобы крыша прослужила Вам как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком.
Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.Установка стропил двускатной крыши своими руками
Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.
Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:
Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.
Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:
Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен.
По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов.
Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.
Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.
Начинается установка стропильных ног.
Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:
Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина. Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:
По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.
Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала.
Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.
Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.
Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ. Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.
Видео-инструкции
youtube.com/embed/3ykQjiMMUbA» frameborder=»0″ allowfullscreen=»allowfullscreen»> Резка обычных стропил | JLC Online
Возвращаясь к основам , чтобы заложить прочную основу для следующего поколения строителей, JLC запускает новую серию основ для Training the Trades. Мы сосредоточимся на некоторых навыках, которые опытный плотник должен приобрести в течение своего первого года работы. Наша цель — предоставить учебник для людей, желающих войти в отрасль, а также переподготовку для ветеранов и инструмент, который бизнес-менеджеры могут использовать при обучении сотрудников. Мы рассмотрим навыки как каркаса, так и отделки, от разметки и резки общих элементов каркаса до навешивания дверей и обшивки. Мы поговорим о технических аспектах каждого компонента и рассмотрим базовую терминологию, которая имеет решающее значение для четкого и лаконичного общения на рабочем месте.
В этом первом выпуске мы начнем с каркаса крыши:
Цель: Продемонстрировать основы расчета, разметки и обрезки обычных стропил либо для двускатной крыши, либо для односкатной крыши на крыльце или маленькое дополнение.
Необходимые навыки:
- Умение читать рулетку/линейку.
- Знакомство с использованием Speed Square.
- Умение безопасно работать с циркулярной пилой.
Инструменты: Существует несколько подходов к выкладке стропил. Я расскажу о самом эффективном методе, который я нашел, который использует калькулятор Construction Master* и квадрат макета. Единственными другими инструментами, необходимыми для разметки, являются рулетка и острый карандаш.
Для резки стропила вам потребуется:
- Циркулярная пила
- Ручная пила или лобзик
- Защитные очки
*Для обзора калькулятора Construction Master посмотрите видео здесь.
Материалы
° Стропильный материал 2×6 (или больше)
Термины для стропил
Обычное стропило состоит из трех основных частей, с которыми вам необходимо ознакомиться:
- 02 на верхнем конце стропила.
- Birdsmouth , который состоит из двух разрезов – горизонтального посадочного и вертикального плечевого.
- Задний вырез , который может быть отвесным или квадратным, в зависимости от детализации карниза.
Найдите эти термины для стропил на рисунке ниже:
План стропила
Чтобы разметить стропило, вам нужно знать уклон крыши и рассчитать длину стропила :
Пробег стропил — горизонтальное расстояние, которое проходит стропила. На полной двускатной крыше это равно половине ширины здания минус половина толщины конька.
Расчет длины стропил
Ниже показана последовательность расчета длины стропил с помощью Construction Master. Обратите внимание, что длина стропила измеряется от кончика вертикального среза на верхнем конце стропила (коньковый срез) до линии здания (показанной красной пунктирной линией на разрезе/фасаде ниже).
Длина стропила не включает свес стропила.
Для подробного объяснения того, как запустить этот тип расчета в Construction Master, посмотрите видео здесь.
На односкатной крыше стропильный прогон — это расстояние от ригеля на основном здании до наружной несущей балки пристройки или крыльца. Нам нужно отрегулировать общий пробег (73 дюйма в нашем примере), вычитая 1 1/2 дюйма, полную толщину гроссбуха (скорректированный пробег = 71 1/2 дюйма).
Следующая страница : Расположение стропил и последовательность резки.
- 1
- 2
- Следующий
Руководство по каркасу крыши — Fine Homebuilding
List
Независимо от того, строите ли вы простую двускатную крышу или устанавливаете сложный набор инженерных ферм, этот сборник статей и видеороликов поможет вам выполнить работу.
Каркас крыши может быть одним из самых сложных и запутанных этапов строительства дома, но тщательное планирование и основные столярные приемы — это все, что требуется для создания каркаса даже самых сложных крыш. Чтобы помочь вам в этом процессе, мы собрали некоторые из наших любимых статей и видео из Fine Homebuilding архивы, которые помогут вам заполнить учебник, код-жалоба на крышу каждый раз.
- Как
1
Идеальные стропила крыши
Сосредоточьте свои усилия на шаблоне стропил, и остальная часть крыши легко встанет на место.
- Как
2
Выкладка общего стропила
Для простых двускатных или односкатных крыш вам необходимо изучить этот основной строительный блок каркаса крыши.
- Как
3
Обрамление долины крыши
Посчитайте на калькуляторе, чтобы вы могли сосредоточиться на том, что важно: на правильной установке стропил.
- Дизайн
4
Создание сложных стропильных крыш
При строительстве домов с фермами, предназначенными для вальм и ендов, тщательное планирование и организация рабочего места являются ключом к эффективной установке.
- Дизайн
5
Конструкция крыши
Как справиться с обрамлением крыши, которая может быть «более сложной, чем должна быть».
- Как
6
Каркас вальмовой крыши стал проще
Измерьте от нижнего края стропила для точного расположения.
- Как
7
Каркас крыши из инженерных пиломатериалов
Советы от специалиста по изготовлению каркасных конструкций упрощают процесс обучения работе с пиломатериалами.
- 8
Стропила, которые вам нужны: использование SketchUp для рисования каркаса крыши
Вы можете использовать SketchUp, чтобы начертить каркас крыши и отработать свой подход, прежде чем приступить к работе.
- Как
9
Подход без математики к тарелкам долины
Независимо от того, встраиваете ли вы новые слуховые окна на фронтоне или добавляете сверчок дымохода во время каркаса крыши, с помощью этих пошаговых инструкций дать домкратам долины место для приземления — простая задача.
- Как
10
Обрамление драматического слухового окна
Если слуховые окна собачьей будки или слуховые окна сарая недостаточно нарядны, слуховые окна А-образного сечения могут добавить захватывающую дизайнерскую ноту, и их легче герметизировать от элементов.
- Как
11
Каркас ендовы для крыш с неравным уклоном
Эмпирический метод, который работает.
- Как
12
Как это работает: стяжки воротника и стропил
Вопреки распространенному мнению, хомуты не предназначены для поддержки стропил или предотвращения расползания стен под тяжестью крыши.
- Как
13
Создание крыши с Ларри Хауном
Профессиональный каркасник Ларри Хаун показывает, как резать и устанавливать потолочные балки, стропила и обшивку крыши в третьем эпизоде этой серии видеороликов по каркасу.
- Как
14
Рулонные фермы крыши
Заводские фермы экономят время и дают вам крышу, спроектированную для прочности и устойчивости.
- Как
15
Упрощенное обрамление долины
Постройте одну крышу поверх другой и пропустите стропила долины.
- Как
16
Сказка о двух участках: изучение каркаса крыши с уклоном
Посмотрите, какие решения необходимо принять по поводу углов стропил и глубины софита, если вы строите пересекающиеся крыши на домах с крыльями разной ширины.
- Как
17
Как это работает: стропильные фермы
Крыши большинства новых домов в Соединенных Штатах построены из ферм.
- Как
18
Обрамление потолка собора
Чтобы избежать провисания конька или изогнутых стен, начните с понимания того, как работает типичный каркас крыши
- Как
19
Элегантные карнизы для стропильной крыши
Кедровые стропильные хвосты и отделка добавляют красивый штрих этой линии крыши.
- Как
20
Потолочные балки для вальмовой крыши
Три простых метода решения проблем.
- Как
21
Обрамление восьмиугольной башенной крыши
Эта форма крыши может показаться сложной, но в основном это тот же процесс, что и создание обычной крыши с эркером под углом 45 градусов.
- Как
22
Высококачественная кровля, от каркасной до черепицы
Хитрые переходы каркаса, двутавровые балки для стропил и гонты сверху вниз предлагают взглянуть на некоторые нетрадиционные, но эффективные методы.
- Как
23
Новый взгляд на каркас крыши
Графический способ выкладки стропил без использования таблиц.
- Как
24
СЕРИЯ ВИДЕО: Как построить эркерную крышу
В этой серии видеороликов строитель-ветеран Рик Арнольд показывает нам свой упрощенный метод проектирования и возведения эркерной крыши.
- Как
25
10 правил Ларри Хона для кадрирования
Специалист по кадрированию Ларри Хаун подробно описывает рекомендации по эффективной и точной работе.
- Как
26
Удаление обшивки крыши с помощью модифицированного монтажного гвоздезабивателя
Забивать гвозди быстрее и чище, чем выдергивать их кошачьей лапой.
- Как
27
Чем обшить крышу
Начало с прямых и квадратных стропил является ключом к тому, чтобы эта работа прошла гладко.
