Возведение двускатных стен | THISisCarpentry

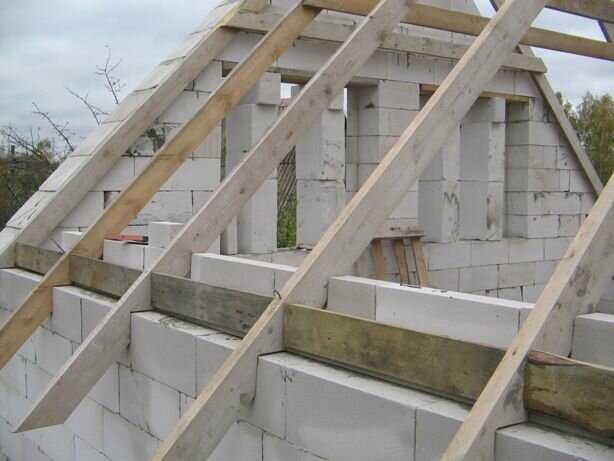

Фронтоны — самая сложная часть дома для оформления. Так что работайте над ними, когда вы можете ходить по ним, вместо того, чтобы карабкаться.

Я провел много лет, возводя дома по индивидуальному заказу с большой бригадой дорогих плотников, и давление, связанное с обеспечением движения и выплатой заработной платы, научило меня быть эффективным. Теперь я сократил штат, и мы с женой наслаждаемся каркасными домами без посторонней помощи. Доведение дел до конца, когда работают только двое из нас — и спасение наших стареющих спин — хорошо использует уроки, которые я усвоил о быстрых и эффективных методах кадрирования.

(Щелкните любое изображение, чтобы увеличить его.)

Конечно, бывают моменты — например, когда мы смотрим на шестьдесят или около того больших тяжелых стропил, — когда нам не хватает этих молодых и сильных сотрудников! С другой стороны, работа медленнее и умнее дает множество преимуществ: больше времени на размышления означает, что совершается меньше ошибок, меньше материала тратится впустую, а детали лучше прорабатываются и обдумываются. Если я когда-нибудь вернусь в большую команду, то не в качестве босса!

Почти каждый дом, который мы строим здесь, на побережье Новой Англии, основан на традиционном капском или колониальном стиле. Таким образом, все они имеют фронтонные концы, которые можно строить плоско и вертикально. Таким образом легче построить даже gambrels и напуганных современников; на самом деле, иногда детали каркаса крыши неясны, пока я не рисую их в натуральную величину, чтобы построить фронтоны.

Мне часто интересно, что думают соседи, наблюдая за нашим продвижением. Несколько дней пиления и ковки проходят без видимых результатов, и вдруг фронтоны поднимаются вверх, и дом принимает свой окончательный вид. Иногда на этих фронтонах даже есть отделка, краска, окна и сайдинг, хотя под ними просто фанерный ящик, а между ними нет крыши! Однажды мы построили дом, в котором два фронтона были перпендикулярны друг другу. После того, как мы их вырастили, люди стали останавливать нас на улице, чтобы спросить, как будет выглядеть дом!

Большинство домов имеют стандартные фронтоны, которые построены и подняты с одного из верхних этажей или чердака, хотя я иногда поднимал полутораэтажные фронтоны с каркасом из воздушных шаров с нижнего этажа.

В двух словах, я рисую фронтон на черновом полу, вырезаю все части и собираю их, добавляю фанеру, обшивку, стропила, обрезаю, краслю и делаю все, на что я осмеливаюсь, а затем устанавливаю их. Чем меньше стена, тем больше вещей я могу разместить на ней. В некоторых домах фронтоны впервые видят лестницу, когда владелец зажигает свои рождественские гирлянды.

Начните с чертежа в натуральную величину

Как строитель лодок, я предпочитаю начинать с точного чертежа фронтона в натуральную величину, когда его основание находится точно на полу. Более того, мне нравится начинать с одинаковых изображений каждого фронтона. С помощью этих рисунков я могу спроектировать и выровнять каждый компонент стен и крыши, часто делая их парами или большими наборами. Тот, кто сказал, что «симметрия — это домкрат для маленьких умов», определенно не был строителем дома! Помимо точного обрамления, я также использую эти полноразмерные чертежи для разработки и завершения деталей отделки. Кто-то скажет, что это микроуправление каркасом, но, полностью изменив дизайн, я могу избежать неудобных разрывов и заусенцев, неэффективного использования материалов и эстетических ошибок.

Я начинаю с большого прямоугольника, обычно весь этаж, включая стены, примыкающие к фронтонам.

Измеряем и подгоняем прямоугольник, пока он не станет квадратным, равносторонним, параллельным и выровненным с внешними стенами дома. Затем я делю прямоугольник пополам центральной линией, которая определяет гребень и вершины фронтонов. Если я выровняю все в фронтонных стенах по этой центральной линии, каркас окажется отвесным, а крыша будет квадратной и симметричной.

На этом этапе могут возникнуть различные осложнения. Довольно часто фронтоны, построенные на мансардном этаже, не могут быть нарисованы полностью, потому что черный этаж не доходит до наружных стен. В этом случае длинные стороны прямоугольника становятся гипотетическими и просто представляют собой линию, по которой нижняя плоскость стропил крыши пересекает черновой пол. Обычно хвосты стропил должны опускаться на более низкий уровень, когда стена также поднимается. Расклешенные карнизы, подобные запланированным для сфотографированного здесь дома, или переходы на другие более низкие крыши также могут усложнить картину.

Отверстия в полу также могут быть неудобными, например, когда козырек фронтона упирается в лестницу. Обычно я трачу время на то, чтобы заполнить отверстие парой планок и куском чернового пола (или, если я действительно думаю правильно, я помню, что не вырезал этот участок). В этом проекте один фронтон закрывал отверстие для лестницы, которая была нашим единственным доступом на верхний этаж. Мы должны были держать его открытым, поэтому мы протянули поверочную линейку через отверстие, чтобы провести измерения.

Когда пол выложен, я начинаю рисовать конец фронтона, используя высоту пластины или коленной стены и уклон крыши, чтобы получить линии, которые представляют вершины пластин фронтона стены. Мне нравится делать оба фронтона одновременно, даже если вершины перекрываются, что дает мне четыре линии верхней пластины, которые я могу измерить. Если они не совсем одинаковые, я возвращаюсь, выясняю, почему, и исправляю это!

Между прочим, те же методы можно использовать для тех быстрых фронтонов, которые мы использовали, чтобы построить на более простых и менее спроектированных конструкциях, с флажковыми стойками и без верхних пластин или перемычек. На этих работах мы просто вырезали те же самые линии, закрепляли материал на макете и вырезали все на месте. Ах, старые добрые времена.

Я продолжаю процесс чердака, рисуя детали каркаса, такие как конек, столбы, оконные проемы, столбы перегородок и гвозди и все остальное, что я хотел бы включить. Я часто делаю всю эту работу с регулируемыми синими линиями, пока все не будет правильно, а затем выделяю ее постоянным красным. Я также привязываю линии для представления верхних краев стропил, потому что я могу использовать эти линии позже для точной настройки таких вещей, как слуховые окна и световые люки. Для оконных проемов я использую один набор линий для представления ширины проема, потому что они остаются видимыми, когда я собираю стену. Я не заморачиваюсь с какими-либо горизонтальными линиями, потому что обрезка триммеров и домкратов по длине устанавливает эти высоты.

Каркас стены принимает форму

Фронтонная стена начинается с нижней пластины, прибитой гвоздями к внутренней стороне базовой линии, как показано на полу. Я использую прямой шток и прибиваю его под углом к ​​внутреннему краю, удерживая его на линии так, чтобы гвозди изгибались при поднятии стены, сохраняя при этом пластину на месте. На любых, кроме очень маленьких, фронтонах добавляю несколько металлических лямок; У меня никогда не было случая, чтобы стена начала соскальзывать со здания, когда я ее поднимала, но я часто думала о беспорядке, который она устроит, если это произойдет!

Большинство фронтонов достаточно велики, поэтому мне нужно несколько заготовок для нижней пластины.

Обычно я трачу время на то, чтобы скосить концы нижней части до точных размеров в том месте, где они пересекаются с расположенными под углом верхними пластинами, хотя удерживать их там, где они обрезаются под прямым углом, вполне приемлемо. Меня обзывают дурными именами за такую ​​точность!

Установив нижнюю пластину, я измеряю ключевые части стены: верхние пластины, центральные шпильки и коньковую стойку. Конек располагается поверх коньковой стойки и выравнивается с верхними краями стропил. Чтобы определить длину коньковой стойки, я вычитаю высоту конька из этой точки и измеряю вниз. Поскольку высота конька (в данном случае 9 1/2 дюйма) меньше вертикального среза на конце стропила, коньковая стойка выходит за пределы пластин фронтона.

Многие фронтоны имеют центральное окно с перемычкой, несущей коньковую стойку, что не является проблемой, если верхняя часть стойки заканчивается там, где она расположена на чертеже.

Например, если имеется пара одинаковых окон, расположенных на одинаковом расстоянии от центральной линии, по обеим сторонам от них также должны быть соответствующие шпильки. Кроме того, очень важно, чтобы верхние пластины были одинаковыми по длине, иначе стропила не сядут должным образом. Я вырезаю и устанавливаю эти ключевые компоненты, тщательно следя за тем, чтобы фронтон оставался на своих линиях.

Иногда я использую несколько временных гвоздей или блоков, прибитых к полу, чтобы верхние пластины и торцевые стойки не двигались во время сборки стены, но в целом лучше, если все будет аккуратно вырезано и останется на месте само по себе.

Затем я заполняю оконные и дверные проемы, строя их изнутри наружу и снизу вверх, потому что я обычно вырезаю и складываю все эти детали перед тем, как начать. Опять же, я стараюсь держать эти проемы на их линиях фиксации, чтобы они были отвесными, когда стена поднята.

Дальше идут жеребцы и калеки. Выкладываю их только на нижнюю пластину. Я измеряю самую длинную шпильку с каждой стороны, убедившись, что она параллельна моей центральной линии.

После этого я обрезал остальные шпильки для каждой стороны, определив их длину с помощью общего измерения разности, и прибил их в нужном месте (см. фото справа).

Эта стратегия работает хорошо, и калькулятор Construction Master или аналогичный калькулятор упрощает ее, особенно с нечетными шагами, которые я не могу просчитать в уме.

Крипы выше и ниже отверстий могут быть измерены от ближайшей общей стойки, обращая внимание на искривление ложи. Поскольку стойки фронтона не несут вертикальных нагрузок, я немного скромно обрезал их: делая их тугими и заставляя их раскладываться, вы рискуете прогнуть внешние компоненты стены, что впоследствии может вызвать всевозможные проблемы.

Стропила идут дальше

После того, как стена построена, я делаю стропила, чтобы идти по ним. Отправной точкой для стропила является длина верхней пластины, взятая из чертежа на черновом полу и обычно записываемая после подтверждения всех измерений. Для типичного дома я сначала делаю одно стропило для пробы, а затем еще четыре — по два для каждого фронтона и одно, чтобы оставить образец для остальной части крыши.

Я раскалываю несколько блоков до толщины, чтобы стропила не касались пола и не вровень с внешней стороной каркаса стены; например, двойное стропило на стене 2×6 должно сидеть на 4 дюймах. блоки. Я устанавливаю стропила на место и прибиваю их гвоздями через верхние пластины. Я делаю стропила точно такими, какими они должны быть для остальной части крыши, но затем я уменьшаю отвес на коньке, чтобы потом было легче установить конек. Если стропила обрезаются с хвостами и птичьими патрубками (те, что в этом проекте не были), я также ослабляю отвесный распил на птичьих патрубках, чтобы хвосты стропила не заедали и не раскалывались при поднятии стены.

Последние детали, которые нужно добавить, это блокировка по периметру для моей обшивки и противопожарная блокировка на стяжке воротника (или на высоте потолочной балки). Эти мелкие детали гораздо проще сделать, пока стена лежит на палубе. Я провожу мелом линию, кладу вдоль линии обрезки и вырезаю детали прямо на месте.

Обшивка стены

Как правило, обшивка стен ниже фронтона заканчивается где-то ниже уровня пола, поэтому мы устанавливаем обшивку фронтона, нависающую над нижней плитой. После того, как стена установлена ​​и закреплена, обшивку можно прибить гвоздями, таким образом, скрепив верхнюю и нижнюю стены по всей системе пола. Эту деталь часто уточняют инженеры, и она предпочтительнее тех неприятных металлических ремешков, которые так ненавидят ребята из боковых стенок. Я всегда оставляю 1/2 дюйма или около того в запасе при измерении выступа. Зазор не имеет значения, а система перекрытий и плиты будут сжиматься по мере того, как дом оседает и загружается отделочными материалами. Я также помечаю любую нависающую фанеру или даже устанавливаю временное ограждение, чтобы люди не ходили по нависающей обшивке. Досадно чинить фанеру после того, как они проломят ее на пути к земле.

В остальном обшивка монтируется так же, как и любая другая стена – прибивается гвоздями с прорезанными отверстиями или вырезается пилой. Позволить обшивке свисать за пределы стропил и обрезать ее на месте — это реальная экономия времени, особенно по сравнению с работами по лестнице или подмосткам; а изменение места отсечки для соответствия областям аналогичной формы значительно сокращает количество отходов. Просто убедитесь, что верхний край обрезан примерно на 1/4 дюйма ниже верхней части стропила, потому что стропило будет сжиматься по мере высыхания.

Домашняя пленка или нет

Я полностью за то, чтобы надеть домашнюю пленку, пока фронтон находится на палубе, и это легко: пять минут на квартире, по сравнению с гораздо более длительным балансированием на сцене.

Какое бы покрытие я ни использовал, я оставляю нижний край незакрепленным, чтобы вместить обертку от нижних стен, а также любые оклады, которые могут понадобиться, чтобы пройти под ними. А поскольку мы находимся в зоне частых сильных ветров, я прикрепляю несколько полосок обшивки (или надрезов) по свободному краю, чтобы он не сорвался до того, как будет наложен сайдинг.

Иногда мы делаем каркас дома, где подрядчик по боковым стенам хочет сделать собственную облицовку дома, обычно для интеграции нестандартных накладок или деталей сайдинга. В этом случае мы по-прежнему устанавливаем войлочную бумагу или шлицы типа Vycor®, чтобы защитить участки, которые потом будет трудно покрыть.

Навесные стропила

Большинство домов, которые мы строим, имеют навесы на фронтонах, и их намного легче построить, когда фронтоны лежат ровно на палубе.

Существует множество приемлемых деталей для их обрамления, в зависимости от дизайнера, дизайна отделки, количества выступов, сайдинга и т. д. Минималистская отделка включает в себя только распорку для размещения сайдинга, а затем облицовку. Мои концы фронтона чаще всего имеют скромный выступ от 8 до 12 дюймов, который я строю с помощью стропил поверх блоков, прибитых гвоздями.

Свесы шириной более 12 дюймов или около того должны быть выполнены в виде «лестниц», и их нужно будет скрепить прямыми позже, когда будет установлена ​​и прибита кровельная обшивка.

Еще более широкие или более сложные выступы со смотровыми опорами могут быть предварительно изготовлены и установлены до поднятия фронтона. Я установил временные распорки, чтобы нести свес до тех пор, пока не войдут смотровые, когда остальная часть крыши будет обрамлена. Независимо от того, какая деталь отделки, я подкрепляю ее широкой полосой фетровой бумаги, которая защищает стены от проникновения воды через отделку или проникновения через сайдинг.

Отделка, окна, вентиляционные отверстия, сайдинг, краска…

Здесь есть много вариантов, и то, что вы устанавливаете, ограничено только тем, что вы чувствуете себя в безопасности! Почти все, что вы можете установить, будет проще сейчас, чем позже. Я почти всегда устанавливаю, по крайней мере, доски фриза и софиты, а если есть доски фриза, я подгоняю и прикрепляю их на место, чтобы их можно было снять и установить заново с помощью боковых стен.

В маленьком простом доме, где от карниза до конька я могу сделать один кусок отделки, я накладываю планку на длинную и обрезаю ее позже, когда подрезаю карниз. В большом доме или доме с такими сложностями, как возврат ящика, я останавливаю отделку скосом, к которому я могу подогнать остальные детали отделки снизу. Я часто оставляю концы досок незабитыми, чтобы потом можно было их отрегулировать. Два других соображения:

Я подкладываю уязвимый вертикальный шов на вершине куском войлока или резины, чтобы влага не попала на софиты и каркас, если шов раскроется (см. фото справа).

Я также держу фасцию над стропилом, чтобы учесть толщину обшивки крыши.

Небольшие мансардные окна или форточки на фронтоне легко установить на этом этапе. Но я обычно не устанавливаю окна большего размера, потому что они тяжелые, дорогие, и после установки их нужно отвесить вертикально. Кроме того, большие окна не любят стеллажей, которые могут происходить во время подъема стены. Трудоемкие вещи, такие как вентиляционные отверстия или жалюзи, не представляют никакой сложности; никому не нравится делать такую ​​работу с лестницы или сцены. Я часто добавляю черепицу или сайдинг вокруг этих элементов, особенно если есть удобная горизонтальная деталь, где я могу сделать переход от сайдинга ниже.

Декоративную черепицу также гораздо проще укладывать на плоской стене. Узор можно разместить, отрегулировать, подправить и, наконец, прибить. Еще ни разу ко мне не приходил подрядчик по боковым стенам и не жаловался, что некоторые из его гонтов уже установлены. Обычно он просто спрашивает, можем ли мы в следующий раз сделать щеки в слуховых окнах, пока мы этим занимаемся!

В Новой Англии у плотников есть традиция подписывать и ставить дату своей работы, как правило, на верхней черепице фронтона или за ней.

Обычно я добавляю несколько деталей, таких как погодные условия и имена бригад на работе. Мне нравится самому находить эти маленькие капсулы времени, и мне нравится мысль поделиться ими с каким-нибудь будущим плотником. Конечно, они не догадаются, что я написал записку, удобно сидя на коленях на палубе, в то время как он или она будет стоять высоко на лестнице или на подмостках! Или, может быть, парить в антигравитационном поясе…

Раньше краска вызывала больше беспокойства, и я по-прежнему буду рисовать, когда смогу, но у большинства профессиональных маляров в наши дни, кажется, есть ковшовые подъемники. Однако есть дома с фронтонами, недоступными для ведра, и краска, которую эти фронтоны наносят до того, как они поднимаются, может быть лучшим покрытием, которое они когда-либо получали. В любом случае, я всегда держу под рукой баллончик с грунтовкой и кисть, чтобы заклеить срезанные края при установке накладки. Но это часть любой хорошей работы по балансировке на палубе или в воздухе.

Поднятие фронтонов

Теперь, когда мы провели несколько дней без видимого прогресса, самое интересное, когда дом внезапно начинает обретать форму. Подъем большинства фронтонов — довольно простой процесс, который легко выполняется двумя людьми с помощью двух стенных домкратов. Когда у меня была большая команда, мы часто выбрасывали их силой мускулов — мерой мачо, бравады и риска. Теперь, по прошествии двадцати лет, мы с женой предпочитаем делать это медленно, безопасно и с комфортом.

Мои настенные домкраты производства Proctor могут поднять около 1000 фунтов. Поскольку они поднимают значительно меньше половины общего веса стены, они способны удерживать стены, которые могут весить в три раза больше.

Другим ограничивающим фактором для подъемных домкратов является высота: они предназначены для подъема в точке крепления не более чем на 11 футов от палубы. В зависимости от шага это означает, что они могут выдержать фронтон с пиковой высотой примерно до 16 футов. Гораздо больше этого делает фронтон слишком тяжелым для безопасного подъема.

Когда я получил домкраты, к ним прилагалось видео, демонстрирующее их использование, но, поскольку у меня никогда не было телевизора, мне пришлось читать инструкции и учиться методом проб и ошибок. В настоящее время они поставляются с DVD, и у меня есть подростки, которые могут понять это для меня.

Однажды мы использовали наши домкраты, чтобы поднять гигантский набор двускатных фронтонов, которые были намного больше, чем грузоподъемность домкратов. Мы оставили два временных отверстия в стене на высоте 11 футов, чтобы вставить домкраты, и использовали дополнительную силу человека, чтобы поднять козырек и концы. Поскольку форма гамбрела концентрирует вес внизу, и поскольку мы старались использовать временные опоры безопасности, процесс был достаточно безопасным. Тем не менее, это был огромный вес для обработки. Я почувствовал облегчение, когда они оказались в безопасности, и сегодня я, вероятно, не стал бы пробовать снова!

Я начинаю процесс подъема, выбирая точки крепления на стене как можно выше, обычно на высоте 11 футов. Я вбиваю деревянный клин или монтировку под верхнюю пластину, чтобы поднять фронтон, просовываю крюк под ним и закрепляю это с парой гвоздей 12d, вбитых наполовину и согнутых. Если вы будете осторожны, можно прикрепить крюки к стропилу, а не к верхней пластине, как я сделал в этом проекте, но я предпочитаю этого не делать, так как это может привести к искривлению обшивки. Кроме того, крепление к верхней пластине дает мне дополнительное расстояние подъема.

Затем я придвигаю основание домкрата к крюку и прикрепляю его к черному полу, опять же с помощью изогнутых гвоздей 12d.

Я пытаюсь приземлить основания на балки или балки. Если это невозможно, я устанавливаю основания на деревянные блоки, чтобы распределить нагрузку и не дать им пробить дыры в черновом полу. После того, как домкрат установлен на место, убрав провисание кабеля, он будет стоять самостоятельно. Я очень аккуратно наматываю кабели на барабаны. Однажды я одолжил домкраты кому-то, кто разрушил тросы, намотав их с перегибами и перегибами.

Установив оба домкрата, распорки, блоки и длинный уровень под рукой, мы медленно и равномерно поднимаем стену. Как правило, мне нужно закрепить центральную скобу до того, как стена будет поднята слишком далеко, чтобы до нее можно было дотянуться; это безопаснее, чем подниматься по стремянке со стеной, удерживаемой только домкратами. Прежде чем шагнуть под большую стену, чтобы прибить распорку, я подкладываю под нее несколько крепких деревянных козлов, чтобы она не расплющила меня, если что-то отпустит.

Поскольку скоба должна поворачиваться от 60° до 9°0°, так как стена продолжает подниматься, я прибиваю раскос к фронтону тремя или четырьмя гвоздями, вбитыми под разными углами, но так, чтобы их концы проходили близко друг к другу.

Таким образом, вся сборка может скручиваться без расщепления скобы или шпильки. Я также тщательно прибиваю распорку к стойке во всю высоту или к коньковому столбу. Калека с прибитой к ней скобой может вырваться из стены, если за ней поднимется попутный ветер.

Мы продолжаем поднимать фронтон, пока он не окажется в пределах нескольких дюймов от вертикали. Последние несколько дюймов можно протолкнуть, если один из нас держит распорку, а другой держит уровень (см. фото слева).

Когда это отвесно, человек, держащий скобу, пробивает ее несколькими гвоздями в блок, прибитый к полу. Домкраты остаются включенными для безопасности, так как они остановят стену, прежде чем она зайдет слишком далеко в любом случае. После того, как центральная скоба установлена, я обычно добавляю другие скобы с обеих сторон, чтобы грабли оставались прямыми, пока крыша не будет обшита.

В завершение мы подкатываем пластину к нужной линии, прибиваем ее гвоздями и прибиваем нависающую обшивку. Теперь готов конек и стропила, но это уже совсем другая история…

• • •
