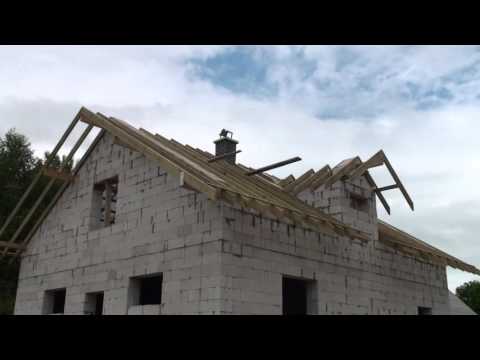

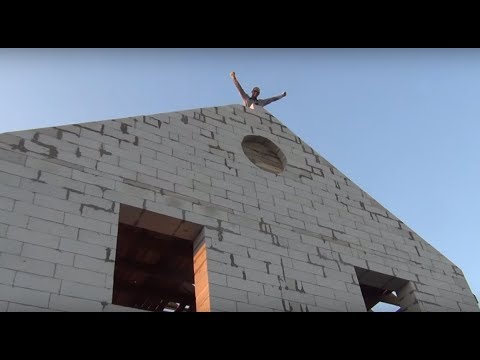

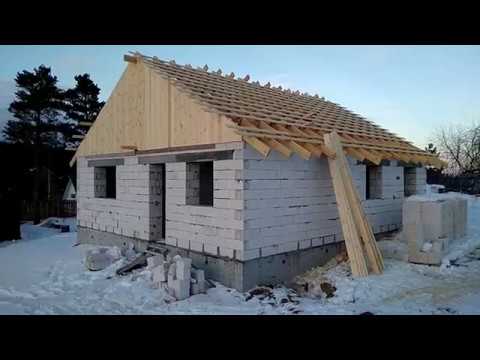

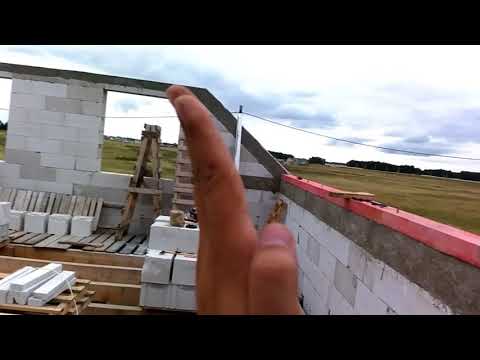

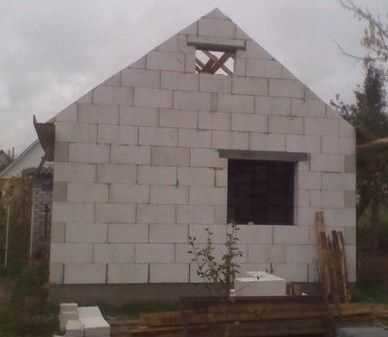

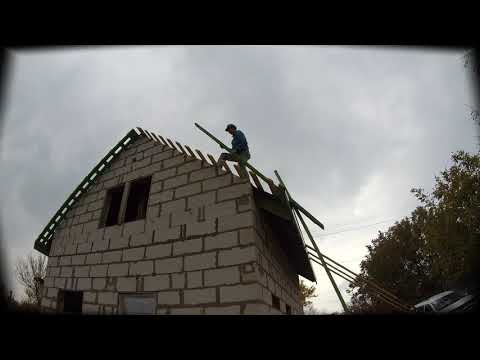

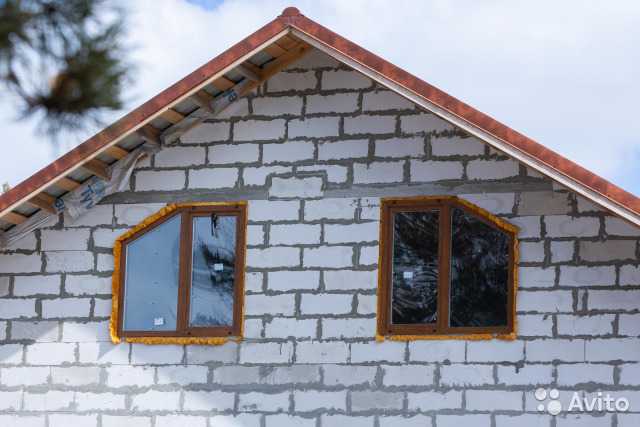

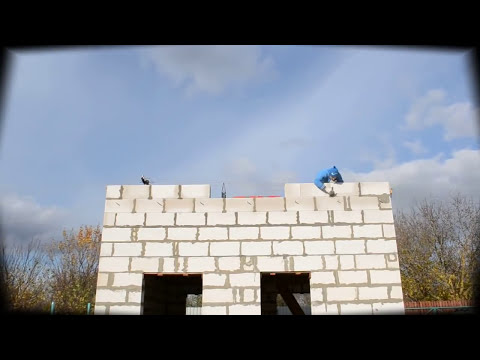

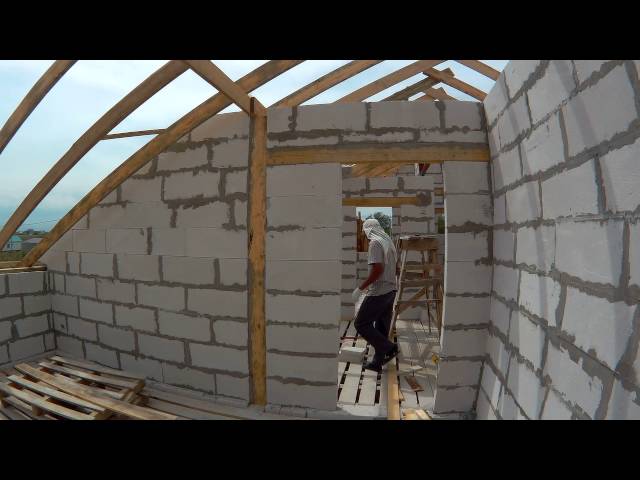

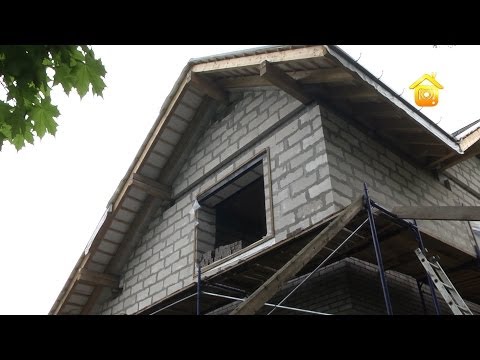

Как правильно выложить фронтон из блоков видео: Как сделать фронтон из газобетона

Как возвести кирпичный фронтон: особенности стропил, этапы монтажа

• Особенности конструкции
• Кирпичный фронтон своими руками: общие рекомендации
• Основные этапы монтажа

Торцевая часть крыши, ограниченная ее скатами, защищает подкровельное пространство от ветра и осадков. Эту конструкцию, расположенную под кровлей, называют фронтоном. Он не только выполняет защитную функцию, но также становится важным элементом декоративного оформления дома.

Фронтоны могут отличаться своей геометрией, треугольник, трапеция и другое, и материалом исполнения. В капитальном строительстве чаще всего встречается кирпичная кладка фронтонов. Ее отличает исключительная надежность и долговечность, к тому же блоки кирпича можно дополнительно не обшивать.

fronton-1

fronton-2

На заметку

Кирпичный фронтон подходит любой крыше, независимо от ее конфигурации и протяженности стен.

В отличие от древесины, кладка из кирпича не подвержена гниению, образованию плесени или другим негативным последствиям вследствие чрезмерной влажности. К тому же при отличных эксплуатационных свойствах она требует минимального ухода.

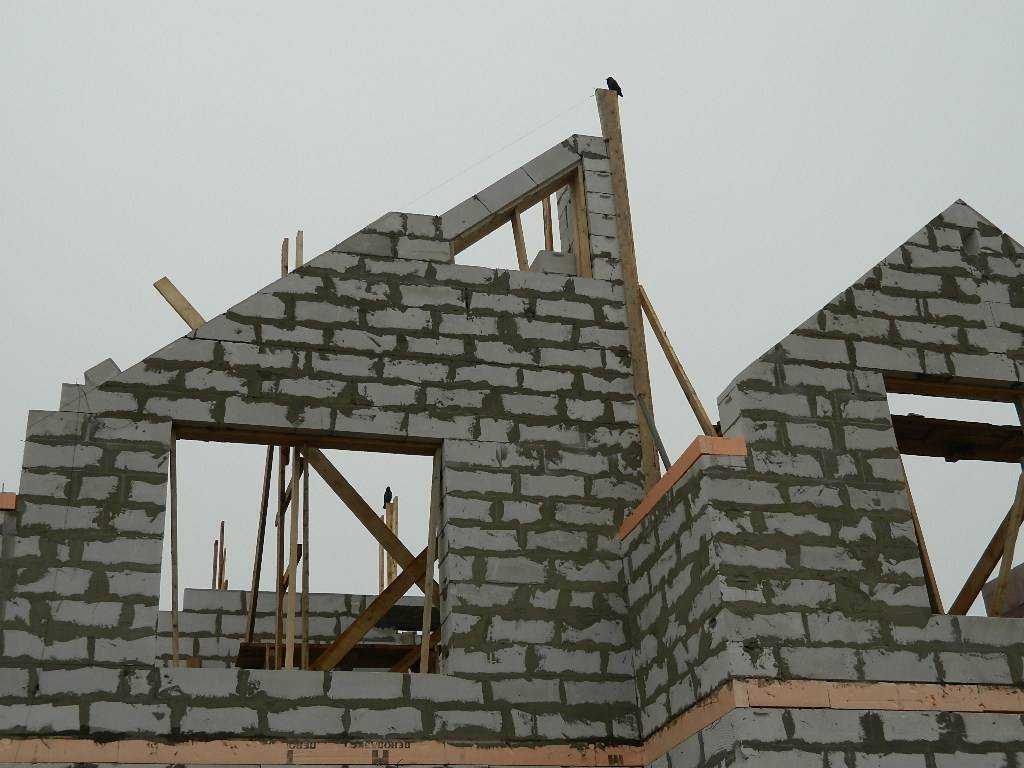

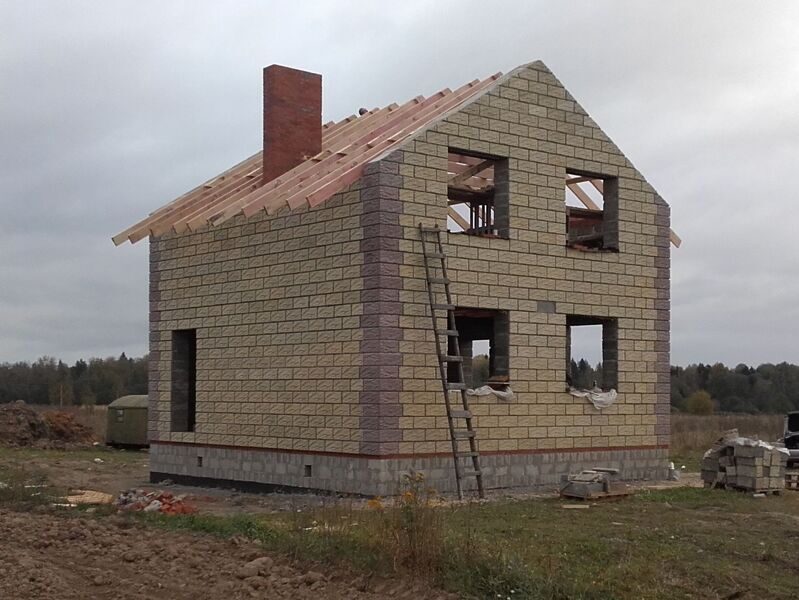

Правда, фронтоны домов (фото ниже), обходятся недешево и требуют больших трудозатрат.

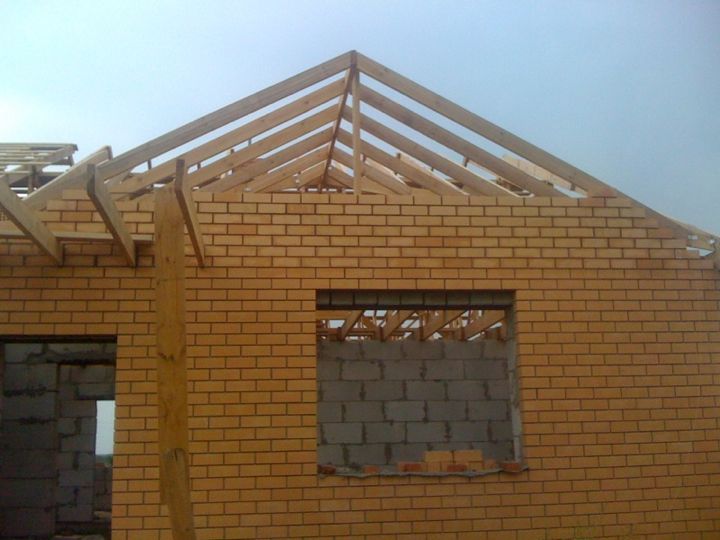

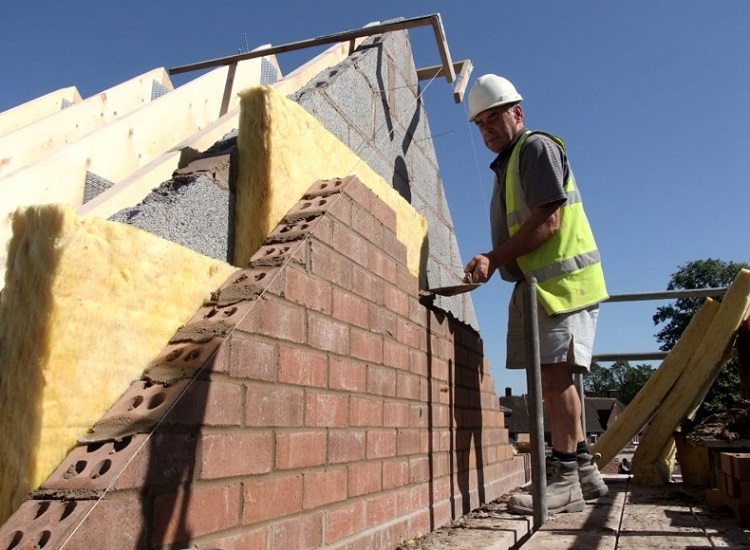

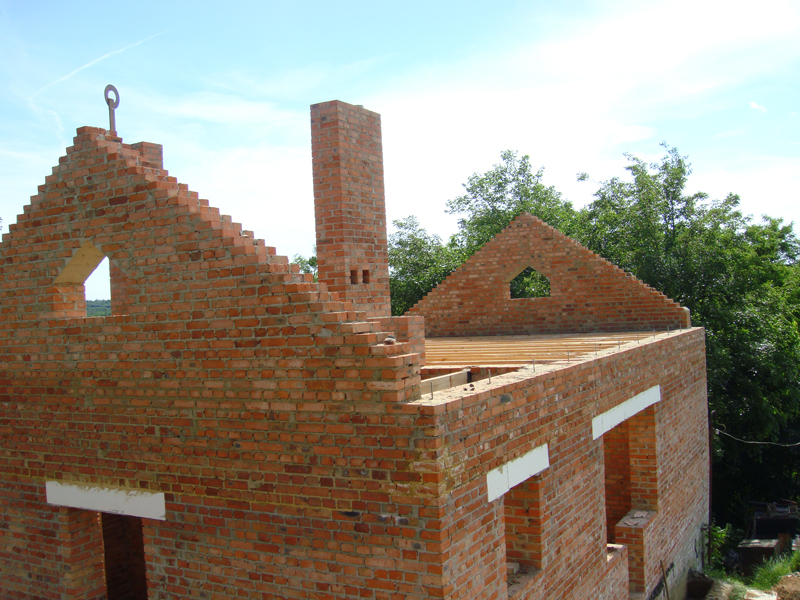

Кирпичный фронтон прекрасно смотрится сам по себе, особенно если выложен глазурованными блоками, но его при желании тоже можно отделать. Прежде чем обшить, нужно определиться насколько вы хотите приукрасить щипцовую стену. Вопрос непраздный, так как ее можно и просто отделать штукатуркой, и обшить сайдингом.

Важно!

Каждый из отделочных материалов имеет свои нюансы использования. К примеру, обшивать сайдингом можно не раньше двух лет после строительства, чтобы дом успел дать усадку.

Особенности конструкции ↑

Качество построенного сооружения во многом определяется строительными правилами, технологией и, конечно же, грамотно выполненным предварительным расчетом. Подчас простейшие ошибки, допущенные в начале строительства, могут иметь негативные последствия вплоть до обрушения конструкции. Вот почему так важно учесть все нюансы заблаговременно.

Отметим некоторые важные моменты, на которые застройщики не всегда обращают внимание.

• Перекрытие последнего этажа проектируется с определенным запасом прочности , учитывая внушительный вес кладки из кирпича, приходящийся на торцы плиты перекрытия.
• Сильный ветер или небольшие ураганы создают повышенные горизонтальные нагрузки на щипцовую стену, поэтому ее необходимо дополнительно укреплять.

При расчете высоты конструкции принимается во внимание функциональное назначение подкровельного пространства. Кирпичный фронтон мансардной крыши должен иметь высоту не менее 2,5 м, и она тем больше, чем больше расстояние между перекрытием верхнего этажа и коньком и круче крыша. Например, для крыш с углом наклона в 60°, этот показатель равен примерно 5,3 м.

Условие дополнительного укрепления в этом случае носит обязательный характер, поскольку большая высота делает стену еще более уязвимой к ветровой нагрузке.

Еще один фактор, определяющий устойчивость щипцовой стены – вид материала. Толщина стен из кирпича обычно составляет 380 или 410 мм, реже – 250 или 270 мм, то есть кладку выполняют в 1,5 или 1 кирпич. Если учесть, что на 1 м² уходит 35–40 кирпичей стандартного размера, а вес одного блока полнотелого кирпича составляет порядка 2,5–7 кг, то очевидно, что вес щипцовой стены, хотя его кладут обычно в половину кирпича, будет исчисляться тоннами. Вот почему в современном строительстве предпочтение отдается пустотелому кирпичу, который существенно сокращает нагрузку на перекрытие.

Кирпичный фронтон своими руками: общие рекомендации ↑

Кирпичную щипцовую стену строят по следующим схемам:

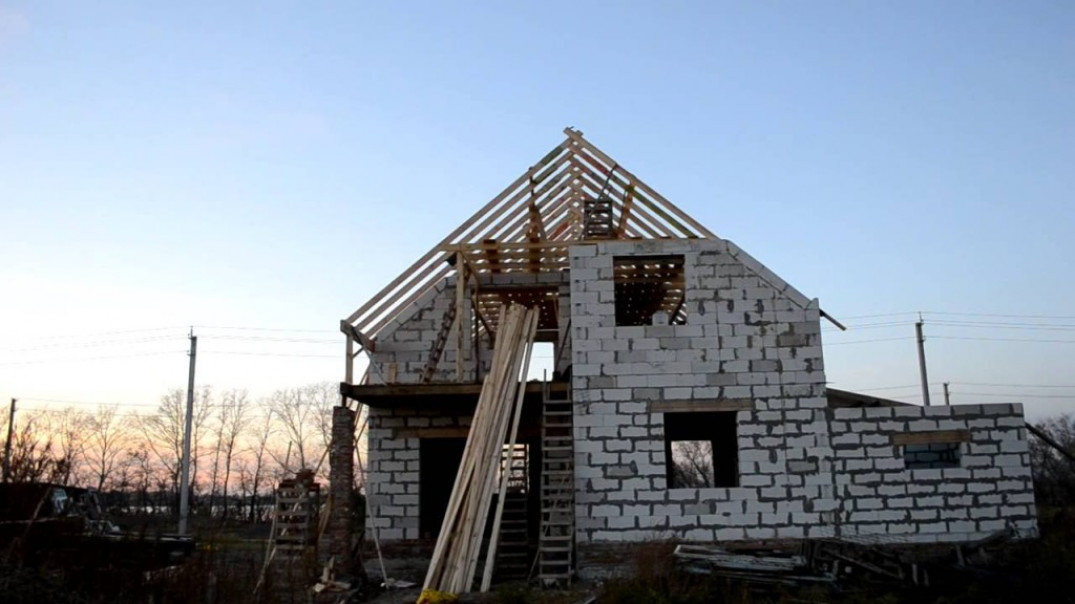

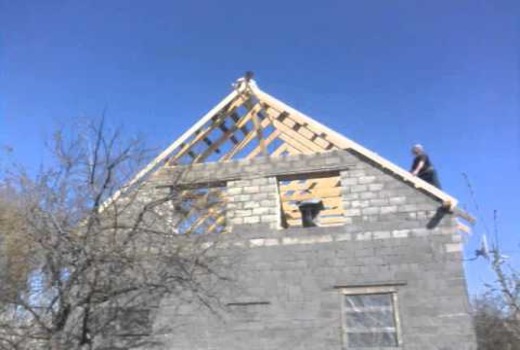

• параллельно с возведением стен, до установки системы стропил. В этом случае повышается риск обрушения стены под порывами сильного ветра, тем не менее эта самая популярная схема для возведения подобной конструкции,
• после устройства крыши. Этот варианта создает определенные сложности при закладке щипцовой стены кирпичом, поскольку проведение работ в достаточно стесненных условиях довольно-таки некомфортно.

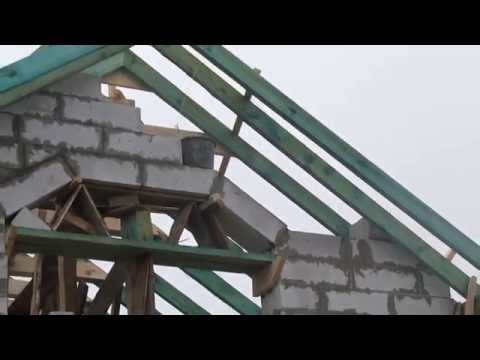

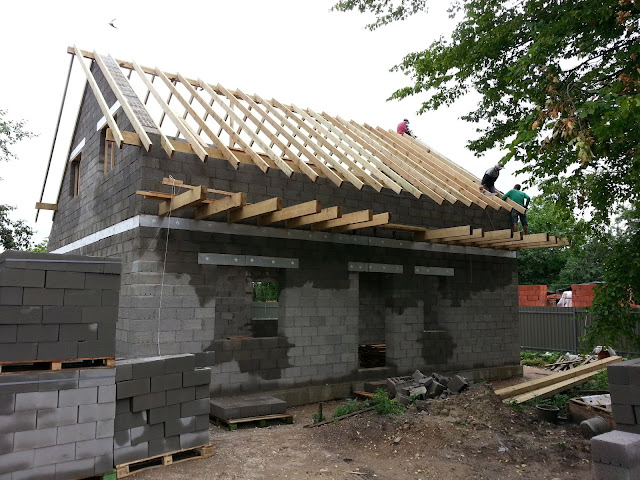

В кирпичных сооружениях стропила опираются на мауэрлат, представляющий собой толстый брус из дерева. Правильно установленный он гарантирует точное примыкание стропила к кирпичному фронтону. Рассмотрим, как поставить торцы мауэрлата грамотно.

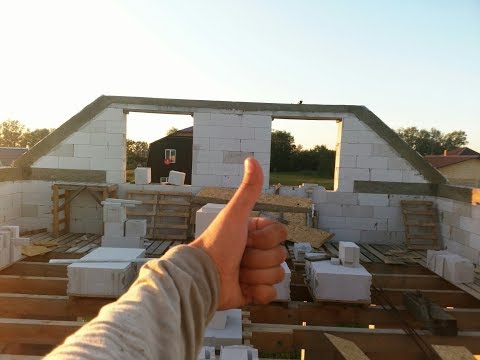

• После возведения основных стен, по всему периметру заливают сплошной армпояс. Такой железобетонный пояс, с одной стороны, обеспечивает жесткость конструкции, а с другой – препятствует распорным усилиям, создаваемым стропильными ногами, нейтрализуя их. Помимо прочего, армированный пояс служит усиленной опорой, которая впоследствии не даст мауэрлату смещаться.
• После заливки армпояса с торцов дома кладку подымают на два ряда, что соответствует высоте бруса мауэрлата. С оставшихся сторон на армированный пояс устанавливают брус мауэрлата.

На заметку

Следует отметить, что кладку подымают не на полную толщину стены, а на толщину кирпичного фронтона.

Только при таком подходе ничего не мешает установить мауэрлат и подвести к опорному брусу наклонные стропила. Затем беспрепятственно приступить к монтажу крыши. Если пренебречь этим правилом, то мауэрлат и тем более стропильные ноги выступят наружу. Таким образом, прежде чем начать монтаж крыши, надо будет сдвинуть опорный брус внутрь. А для этого придется сбить, по крайней мере, один ряд имеющейся лицевой кладки.

• Для повышения прочности конструкции кирпичный фронтон армируют, закладывая в процессе кладки арматурную сетку.
• Если строительство ведется в местности с сильной ветровой нагрузкой, особенно на щипцовую стену, рекомендуется воздержаться от размещения на ней окон или дверей.
• Щипцовые стены защищают от воздействия осадков и талой воды при помощи кровельных свесов, ширина которых определяется для каждой конструкции индивидуально. Их создают за счет выпуска элементов обрешетки и конькового бруса.

Основные этапы монтажа ↑

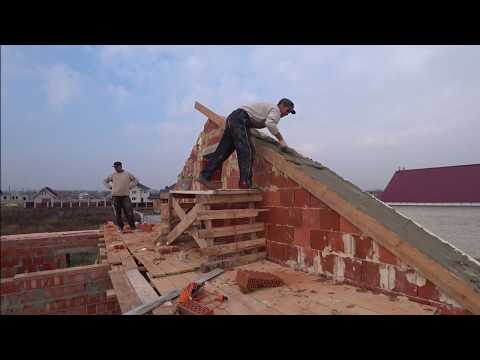

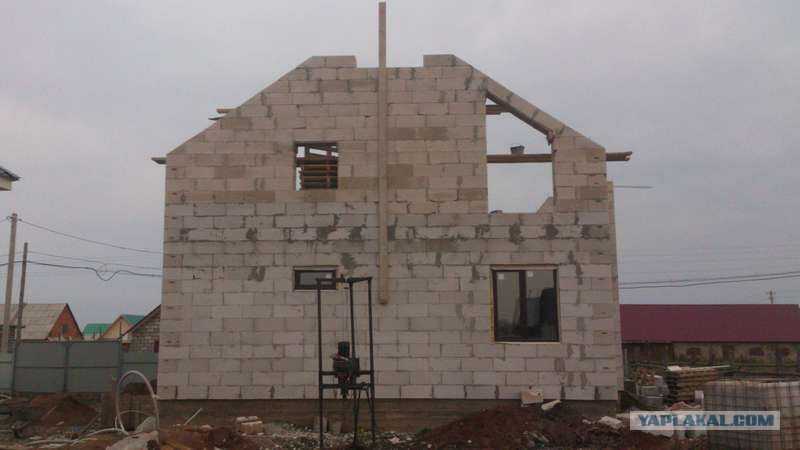

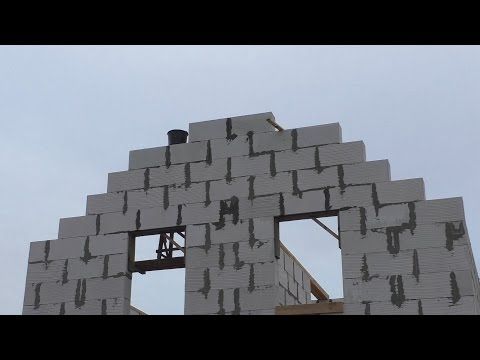

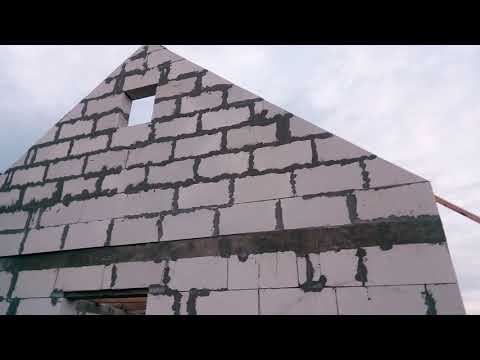

• Монтажные работы начинают с разметки. Конструкция чаще всего представляет собой равнобедренный треугольник. В этом случае в срединной точке стены строго вертикально устанавливают рейку, длина которой совпадает с высотой щипцовой стены. Затем ее верхнюю точку соединяют с углами стен, натянув капроновый шнур. Стороны воображаемого треугольника могут быть и не равны, тогда рейку передвигают по направлению конькового бруса.

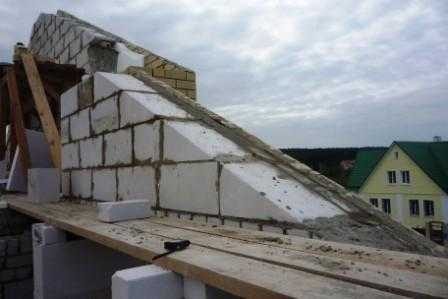

• Подрезку и кладку боковин выполняют в соответствии с натянутым шнуром. Сначала кладку осуществляют «всухую». Примеряют кирпич к натянутому шнуру и делают соответствующие отметки, после чего срезают с кирпича угол с учетом величины кладочного шва. Толщина шва составляет примерно 1,5 см. Так можно избежать ступенчатости конструкции, которую в дальнейшем придется подправлять: стесывать лишние участки или дополнять недостающие.

Рекомендуем

Чтобы ускорить процесс подгонки, можно заранее подготовить шаблон из дерева, соответствующий толщине шва. Его можно подложить под кирпич и только потом отмечать линию отреза.

• Кладку продолжают до верха, не выходя за границы шнура.
• С промежутком в 4–5 рядов в стену закладывается армирующая сетка, повышающая прочность кладки.
• Боковины выравнивают раствором.
• Для достаточно высоких щипцовых стен с их внутренней стороны устанавливают пилястры, которые дополнительно укрепят конструкцию.
• Завершив монтаж фронтона, переходят к устройству кровли.

© 2022 stylekrov.ru

Фронтон двухскатной крыши, в том числе его виды, а также как правильно рассчитать и сделать

Верхняя часть фасада здания между последним венцом и коньком крыши называется фронтоном.

Содержание

• 1 Виды фронтонов двускатной крыши с описанием и характеристикой

• 2 Как правильно рассчитать фронтон двускатной крыши

  • 2.1 Высота фронтона двускатной крыши

  • 2.2 Как рассчитать площадь фронтона двускатной крыши

  • 2.3 Расчёт материала на фронтон двускатной крыши

    • 2.3.1 Видео: каркас фронтона

  • 2.4 Виды отделочных материалов для фронтона

    • 2.4.1 Таблица: свойства утеплителя в разных видах исполнения

• 3 Как построить фронтон двускатной крыши

  • 3. 1 Фронтон двускатной крыши своими руками

    • 3.1.1 Видео: монтаж сайдинга и ветровой планки на фронтон

• 4 Отзывы специалистов, занимающихся монтажом и обшивкой фронтонов

Виды фронтонов двускатной крыши с описанием и характеристикой

Форма фронтона закладывается на этапе проектирования и повторяет форму стропильной группы дома. Для двускатных крыш верхняя часть фасада ограничивается коньковой частью, стропилами и горизонтальным брусом затяжки. В зависимости от предпочтений хозяина фронтоны двускатных крыш бывают следующих видов:

1. Асимметричный или симметричный двускатный. Фронтон треугольной формы имеет большое распространение по причине простой и надёжной конструкции. Характерной особенностью этого элемента является постоянный на всём протяжении угол наклона, что существенно упрощает раскрой отделочных и утеплительных материалов.

   Симметричный фронтон двускатной крыши является наиболее популярным в загородном строительстве

2. Двускатный ломаный фронтон. Он отличается от предыдущего варианта переменным углом наклона стропил, но именно это позволяет обеспечить наибольший объём подкровельного жилого помещения. Такая крыша подвержена значительным ветровым нагрузкам, поэтому каркасы фронтонов должны придавать дополнительную жёсткость стропильной конструкции.

   Ломаный фронтон двускатной мансардной крыши позволяет максимально расширить жилое пространство

3. Ступенчатые фронтоны носят декоративный характер и являются более традиционными для западноевропейской части страны. Как правило, они строятся из того же материала, что и стены фасада. Фронтоны этого типа выступают за пределы кровли и нуждаются в отдельной защите от осадков и в герметизации стыка с кровлей.

   Декоративные элементы двускатной крыши со ступенчатым фронтоном придают зданию индивидуальный облик, но нуждаются в отдельной защите от воздействия окружающей среды

4. Трапециевидные фронтоны используются на зданиях с полувальмовой крышей и защищены от осадков фронтонными свесами. Эта конструкция отличается простой формой, но иногда в ней присутствуют элементы в виде окон и балконов, усложняющие каркас, отделку и утепление фронтонов.

   Трапециевидные фронтоны двускатной полувальмовой крыши защищены от осадков кровельными свесами

По очерёдности строительства фронтоны могут обустраиваться как продолжение стен дома или зашиваться после установки стропил, обрешётки и монтажа кровельного материала. Когда фронтон является продолжением стен здания, то он нуждается в отделке и утеплении только на стыке стен со стропильной системой, в районе фронтонного свеса кровли. В том случае если фронтон закрывается в последнюю очередь, сложность обшивки зависит от обитаемости чердачного помещения. Жилая мансарда требует ответственного подхода не только к отделочному материалу, но и к утеплению верхней части фасада. Между внешней и внутренней отделкой укладывается слой гидроизоляционной плёнки, утеплитель и пароизоляция, стоит также позаботиться об отводе конденсата, возникающего между диффузионной мембраной и отделочными материалами.

Важно обратить внимание на то, что врезка мансардных окон требует упрочнения стропильного каркаса, дополнительных мер по утеплению конструкции, а также монтажа отливов.

Как правильно рассчитать фронтон двускатной крыши

Для расчёта фронтона двускатной крыши требуется определить его вид и, если конструкция фасада и крыши не оговорена в проекте, отразить её на чертеже. Существует несколько способов прилегания фронтонов к кровле дома:

1. Обрез кровли находится на одном уровне с фронтоном, а стык закрывается герметизированной ветровой планкой. Достоинством такого решения является дешевизна и простота монтажа, а недостаток состоит в слабой защищённости фасада здания от осадков.
2. Кровля имеет вынос от стены фасада, который называется фронтонным свесом. Метод более затратный и трудоёмкий, но хорошо защищает фасад дома от влаги.
3. Фронтон выступает за границы кровли. Такой способ устройства является самым дорогим и носит больше декоративный характер. Конструкция требует защиты от осадков как самого фронтона, так и стыка с кровлей, при этом фасад остаётся слабозащищённым.

Способы стыкования фронтонов и кровли, а также необходимые для этого материалы регламентируются стандартом СО 002–02495342–2005 «Кровли зданий и сооружений. Проектирование и строительство», в частности, Приложением 9. На основе этих рекомендаций выбираются материалы и порядок выполнения работ. На расчёт фронтона оказывает влияние наличие мансардного помещения, которое требует дополнительных мер по утеплению, а также монтажу внешней и внутренней обшивки. Процедуру расчёта необходимо начинать с вычисления геометрических размеров фронтона, которые позволят узнать необходимое количество материала.

Высота фронтона двускатной крыши

Высота фронтона закладывается на этапе проектирования здания и основывается на выборе комфортного объёма мансардного этажа. На высоту скатной крыши влияет ветровая нагрузка, поэтому проектировщику нужно выбрать золотую середину между удобством проживания в подкровельном помещении и устойчивостью к ветровым воздействиям.

Высоту фронтона выбирают исходя из компромисса между наибольшим объёмом жилого пространства и устойчивостью к ветровым нагрузкам

В случае если нет проектных данных, используется ширина здания, а угол наклона ската подбирается экспериментальным путём с помощью маяка, мерного шнура с рулеткой и угломера. При этом составляется чертёж, с помощью которого можно вычислить высоту. Если известна ширина фасада и угол наклона скатной крыши, то высота фронтона вычисляется по формуле H = L ∙ tg α, где H − высота фронтона, L − половина ширины фасада здания, α − угол наклона ската.

При расчёте высоты фронтона из кирпича важно понимать, что на его верхнюю часть будет опираться коньковый прогон, поэтому во избежание погрешностей нужно учитывать это обстоятельство.

Как рассчитать площадь фронтона двускатной крыши

Площадь фронтона имеет большое значение для расчёта необходимого количества утеплительного и отделочного материала. Верхняя часть фасада, как правило, представляет собой треугольник. Если же она имеет более сложную форму, то её разбивают на несколько простых геометрических фигур.

1. Расчёт площади треугольного фронтона производится по формуле S = H ∙ L, где S − площадь фронтона, H − его высота, L − половина ширины здания.

   Если фронтон имеет треугольную форму, то его площадь равна произведению половины ширины здания на высоту до конька

2. Площадь фронтона ломаной двускатной крыши вычисляется путём суммирования площадей разных геометрических фигур, из которых он состоит − S = S₁ + S₂, где:
3. Площадь ступенчатого фронтона вычисляется как сумма площадей составляющих его прямоугольников, каждая из которых рассчитывается по формуле S = A ∙ B, где S − площадь прямоугольника, A и B − его стороны.
4. Площадь трапециевидного фронтона высчитывается по уже приводившейся выше формуле S = (A + B) / 2 ∙ H, где S − площадь фронтона, A и B − основания трапеции, H − её высота.

Важно помнить о том, что для получения истинной площади фронтонов нужно из полученного по приведённым формулам результата вычесть площадь окон, расположенных на фронтонных частях здания.

Расчёт материала на фронтон двускатной крыши

Порядок расчёта материала, необходимого для фронтона двускатной крыши, зависит от способа возведения фасада.

Если фронтон является продолжением стены, то дополнительный каркас и утепление отсутствуют. В качестве отделочного материала для отделки фронтонных свесов потребуются софиты (снизу) и ветровые планки (сбоку). Они рассчитываются следующим образом:

1. Площадь свеса вычисляется умножением размера выноса на длину скатов. Например, при выносе 30 см и общей длине скатов 9 м площадь будет равна 2,7 м².
2. Количество крепёжных скоб и декоративных уголков берётся из расчёта двойной длины скатов. В нашем примере она равна 18 м.
3. Количество ветровых планок зависит от размеров изделий, выпускаемых конкретным производителем, и рассчитывается по длине ската крыши с учётом нахлёста в 10 см. Так, при стандартной длине ветровой планки 1 м на отделку восьмиметрового фронтонного свеса понадобится 8 / 0,9 = 8,9 ≈ 9 планок (0,9 м − полезная длина каждой планки).

Если фронтон монтируется после окончания кровельных работ и его материал отличается от фасадной стены здания, то для его изготовления потребуется каркас для крепления отделочного материала и укладка слоя утеплителя. Из-за наличия фронтонного свеса на границе стены и фронтона часто монтируют козырёк, служащий для дополнительной защиты фасада дома от осадков.

До отделки фронтона, который монтируется как часть кровли, необходимо рассчитать и смонтировать каркас, а также подготовить к зашивке фронтонный свес

Расчёт материала для отделки фронтона производится следующим образом:

1. Изготовление каркаса. Каркас фронтона должен нести на себе вес отделки, утеплителя и окон, поэтому его прочно соединяют со стропильными ногами и последним венцом стены или с затяжкой. Брус каркасной конструкции должен иметь сечение 100Х50 мм. Расстояние между вертикальными стойками подбирают под ширину утеплителя, которая обычно составляет 600 мм. Шаг делают чуть меньше, чтобы плиты теплоизоляционного материала входили с ощутимым натягом. Например, на фронтон шириной 10 м при шаге 0,57 м понадобится 18 брусьев со средней длиной 2 м. Из стандартного шестиметрового пиломатериала можно изготовить три таких бруса, поэтому для каркаса потребуется 6 шестиметровых брусьев.

   Для создания каркаса фронтона требуется брус сечением 100х50 мм, который устанавливается с шагом чуть менее 600 мм

2. Изолирующие и отделочные материалы. Их количество вычисляют по известной площади фронтона, которую делят на площадь одного элемента:
3. Отделочные материалы для карнизного свеса. Если свес обшивается софитами, то их количество следует рассчитывать исходя из размеров 3050 Х 305 мм и полезной площади 0,93 м². Например, при площади свеса 2,7 м² понадобится 2,7 / 0,93 = 2,9 ≈ 3 софитных планки.

Размеры утеплительных, отделочных материалов и изолирующих плёнок могут отличаться у разных производителей, поэтому для точного расчёта необходимо выяснять истинные параметры продукции у поставщика. Для вентиляции фронтона и свесов между гидроизоляционной плёнкой и отделочным материалом необходимо оставлять пазухи для свободной циркуляции воздуха с использованием сетки внизу и перфорированных софитов или других материалов наверху.

Очень важно обеспечить отток конденсирующейся влаги из пространства между мембраной и отделочным материалом, особенно это касается металлических деталей отделки.

Видео: каркас фронтона

Виды отделочных материалов для фронтона

Отделать фронтон можно разными способами. Например, можно расположить отделочный материал вертикально или горизонтально, использовать оттенки, повторяющие цвет и структуру стен, или построить отделку фронтона на контрасте с основным дизайном дома. Облицовку фасада можно выполнить из:

Комфортные условия в жилом подкровельном пространстве во многом зависят от выбора способа утепления, которое может быть внешним и производится одновременно с утеплением стен дома, и внутренним на уже собранном фронтоне. В качестве внешнего утеплителя выбирают непрессованный пенополистирол с последующей штукатуркой и окраской поверхности стен здания.

Внутреннее утепление фронтона производится стекловатой, базальтовой ватой или экструдированным пенополистиролом.

Внутреннее утепление фронтона чаще всего производится минеральной ватой с применением гидроизоляционной мембраны и пароизоляционной плёнки

Теплоизолирующие свойства этих материалов находятся на высоком уровне и рассчитываются на основе технических характеристик, указанных в сопроводительных документах поставщика. Стандартные размеры утеплителей равны 1200Х600Х50 мм, но в ассортименте присутствуют и маты двойной толщины, и плиты длиной 1200 и 1500 мм, поэтому выбирать нужно размеры, удобные для монтажа в каждом конкретном случае. Следует обратить внимание на коэффициент теплопроводности, объёмный вес, водопоглощение и экологичность утеплителя. По приведённой таблице можно оценить свойства утеплителя в различном исполнении при классе горючести НГ.

Таблица: свойства утеплителя в разных видах исполнения

Вспененный пенополистирол, применяемый при внешнем утеплении стен, обладает высокой горючестью, потому что в порах теплоизолятора находится воздух, а температура воспламенения материала довольно низкая. Поэтому при монтаже нельзя работать вблизи открытого огня, а затем нужно оштукатурить и окрасить стены здания.

Как построить фронтон двускатной крыши

Обустройство фронтона следует начинать после расчётов и подготовки необходимого количества строительных материалов. Вначале сооружается каркас, опорой которому служат стропильные ноги и затяжка. Следует обратить внимание на прочность конструкции, поэтому места врезки окон нужно усиливать дополнительными элементами. После установки окон на каркасе крепят гидроизолирующую мембрану, контробрешётку и отделочный материал. Затем подшивается карнизный свес и монтируются декоративные уголки и ветровые планки.

Монтаж утеплителя проще производить со стороны чердака, потому что оттуда лучше видны контуры утепляемого помещения и стыки фронтонов с кровлей. Такой порядок работ позволяет минимизировать наличие мостиков холода между внешней средой и мансардным помещением. Заключительным этапом является монтаж пароизоляционной плёнки и внутренней обшивки фронтона.

Утеплительный материал необходимо закладывать в ячейки каркаса с ощутимым натягом, чтобы исключить образование зазоров между ним и стойками

Сделать фронтон двускатной крыши можно самостоятельно, важно соблюдать строгую последовательность операций и в сложных случаях следовать рекомендациям специалистов.

Фронтон двускатной крыши своими руками

Для самостоятельного монтажа фронтона двускатной крыши требуются строительные навыки, исправный инструмент и последовательное выполнение технологического цикла. Для начала необходимо смонтировать надёжные леса, подготовить материалы и крепёжные элементы. Деревянные детали нужно заранее обработать антисептическими составами и просушить. В процессе работ понадобятся следующие инструменты:

• угольник, карандаш, строительный уровень и рулетка;
• шаблоны для распиловки материала под нужными углами;
• скобозабивной пистолет для крепления плёнок;
• электроудлинители;
• дрель, шуруповёрт и электропила;
• набор свёрл и бит.

После подготовительного процесса производится сборка лесов и настилов на высоте, обеспечивающей удобный доступ к месту работ. Затем производится монтаж в следующей последовательности:

1. Собирается каркас фронтона, его элементы выставляются по уровню и надёжно крепятся к затяжке, стропилам и между собой. Места врезки окон дополнительно усиливаются во избежание дальнейшего перекоса. При креплении отдельных элементов для прочности используются металлические уголки.

   При монтаже каркаса оконные проёмы усиливаются дополнительными стойками

2. По уровню устанавливаются окна, каркас закрывается гидроизоляционной мембраной.
3. На каркас крепится контробрешётка, обеспечивающая вентиляционный зазор, с шагом от 400 до 600 мм, если иного не требует выбранный отделочный материал. По периметру окон крепятся дополнительные бруски для монтажа J-планок и декоративных уголков.

   После зашивки гидроизоляционной плёнки монтируется контробрешётка, обеспечивающая необходимый вентиляционный зазор

4. Устанавливаются крепёжные элементы, материал раскраивается по шаблонам и фронтон обшивается снизу вверх с фиксацией отделочного материала в H и J- планках, в замках предыдущих полос и в брусках контробрешётки.
5. Обшивается фронтонный свес, монтируется декоративный уголок и ветровые планки. Для вентиляции фронтонного свеса часто используются подходящие по цвету софиты с доборными элементами и крепежом.

   После монтажа облицовочного материала на свесы устанавливаются планки для крепления софитов

6. Производится утепление фронтона. Слой минеральной ваты плотно помещается между брусьями каркаса, в случае необходимости утеплитель фиксируется натянутой проволокой. С особой тщательностью следует утеплять стыки со стропилами, затяжкой и областью фронтонного свеса, потому что именно в этих местах возможно возникновение мостиков холода. Чтобы избавиться от этого явления, можно применить монтажную пену для устранения щелей или уложить дополнительный слой утеплителя.
7. Крепится пароизоляционная плёнка с помощью скобозабивного пистолета шероховатой или фольгированной стороной внутрь помещения. Если стыкуется несколько кусков плёнки, то нахлёст должен быть от 10 до 20 см. На заключительном этапе монтируется внутренняя отделка фронтонной части жилого пространства.

   Утеплитель фиксируется струной, а затем крепится парозащитная плёнка и отделочный материал жилой части фронтона

Важно соблюдать последовательность монтажных операций, тогда правильно смонтированный и утеплённый фронтон прослужит не менее тридцати лет без какой-либо нужды в ремонте.

Видео: монтаж сайдинга и ветровой планки на фронтон

Отзывы специалистов, занимающихся монтажом и обшивкой фронтонов

Мы рассмотрели виды фронтонов двускатной крыши, способы расчёта геометрических параметров и количества материала для обшивки и утепления мансардного помещения. Для тех, кто собирается строить дом своими руками, в статье приведена последовательность сборки фронтона, а также отзывы людей, уже имеющих опыт подобной работы. Удачи вам при завершении отделки дома.
