Как правильно вязать арматуру: Как вязать арматуру — подробное описание схем и способов

Как правильно вязать арматуру на фундамент

Любая постройка, в том числе частный коттедж или загородный садовый домик, в основе своей конструкции обязательно имеет фундамент.

Большинство фундаментов для частных домов выполняется в виде ленточных железобетонных с арматурным каркасом.

Перед заливкой бетона важным вопросом, который стоит перед строителями, является вопрос, как правильно вязать арматуру на фундамент.

Далее рассмотрим этот процесс более подробно.

Содержание:

• 1 Армирование фундаментов особенности
• 2 Маркировка и виды арматуры для фундаментов
• 3 Способы соединения арматуры в каркасы
• 4 Материалы и инструменты для вязки арматуры
• 5 Способы вязки арматуры вручную

Армирование фундаментов особенности

Вязка арматуры

Арматура, входящая в конструкцию фундамента, дает ему возможность работать на растяжение и изгиб.

Тем самым противостоять различным неравномерным нагрузкам на фундамент, возникающим во время эксплуатации дома и всех его конструкций.

Арматура входит в конструкцию фундаментов в виде плоских или пространственных каркасов, состоящих из рабочей арматуры и соединительных стержней.

Ленточный фундамент обычно армируется пространственным каркасом, в котором продольные стержни выполняются из рабочей арматуры класса АIII или АIV диаметром 12-14мм.

Поперечные стержни изготавливаются в виде прямоугольных гнутых колец из арматуры класса АI, AII, AIII и диаметром 8-10 мм. Сборка каркасов выполняется обычно в специально оборудованном месте под навесом для удобства работы во время дождя.

Далее изготовленные каркасы переносятся на рабочее место и связываются между собой. Если размеры каркасов очень велики, то их можно собирать непосредственно на месте будущего фундамента.

Маркировка и виды арматуры для фундаментов

Для устройства  фундаментов под подавляющее большинство частных домов используется арматура класса АIII  периодического профиля в качестве рабочей арматуры и класса АI с гладкой поверхностью в качестве соединительной. Рабочая арматура имеет диаметр от 8 до 14мм  и выпускается в виде отдельных прутков длиной 6; 9; 11,7м.

Вспомогательная соединительная арматура имеет диаметр от 4 до 10 мм и может выпускаться как в виде стержней, так и виде бухт. Арматура периодического профиля выполнена с рельефным рисунком на поверхности в виде елочки или змейки.

Это позволяет рабочей арматуре иметь лучшее сцепление с бетоном. В качестве рабочей арматуры используют в основном арматуру периодического профиля.

Для соединительной арматуры, которая служит для связи рабочей арматуры в каркасах, можно применять стержни с гладкой поверхностью. Помимо класса прочности в маркировке арматуры могут присутствовать следующие буквы,которые означают:

• с – арматура может соединяться с помощью сварки
• к – прутки с защитным антикоррозионным покрытием
• т – термомеханически упрочненная сталь

Для фундаментов небольшого дома наличие буквенных обозначений в маркировке необязательно.

В последнее время наряду с традиционной стальной арматурой на строительном рынке появилась так называемая стеклопластиковая арматура. Она имеет ряд преимуществ перед  стальной:

• малый вес
• отсутствие коррозии
• невысокая цена

Стеклопластиковая арматура соединяется между собой только с помощью вязки проволокой. Она также выпускается различных диаметров и с рифленой поверхностью, как и обычная стальная.

Способы соединения арматуры в каркасы

Сегодня основными способами соединения арматуры в каркасах фундаментов являются следующие:

• соединения с помощью сварки
• соединение арматуры путем вязки проволокой

Сварка арматуры

Соединение арматуры сваркой может выполняться, если марка ее имеет литеру «С».

Однако применение сварки имеет ряд отрицательных моментов.

Если квалификация сварщика невысока, арматура может излишне пережигаться, при этом теряются ее прочностные качества.

Наоборот, при недостаточных проварах стыков арматурные каркасы могут нарушиться при бетонировании и вибрировании бетонной смеси.

Соединение путем вязки – это наиболее универсальный метод при устройстве фундаментов различной конструкции: плитных, ленточных, столбчатых, свайных.

При этом в чертежах указывается как правильно вязать арматуру на фундамент и дается схема.

Материалы и инструменты для вязки арматуры

Перед началом работ по армированию фундамента необходимо приобрести все необходимые материалы согласно проектной документации на фундамент дома. Также необходимо иметь вязальную проволоку и инструмент для ее вязки, необходим инструмент для резки арматуры. Для выполнения работ потребуется:

• продольная рабочая арматура требуемой марки и диаметра
• поперечная соединительная арматура
• проволока для вязки арматурных каркасов диаметром 1мм
• специальные крючки для ручной вязки
• болгарка с диаметром диска 125мм или 230мм
• рулетка и маркер
• шуруповерт со специальной насадкой в виде крючка для ускоренной вязки

Для монтажа опалубки и бетонирования фундамента понадобится дополнительный инструмент, который можно взять в аренду или приобрести. Если работу выполняет специализированная организация, вопрос с инструментом отпадает.

Способы вязки арматуры вручную

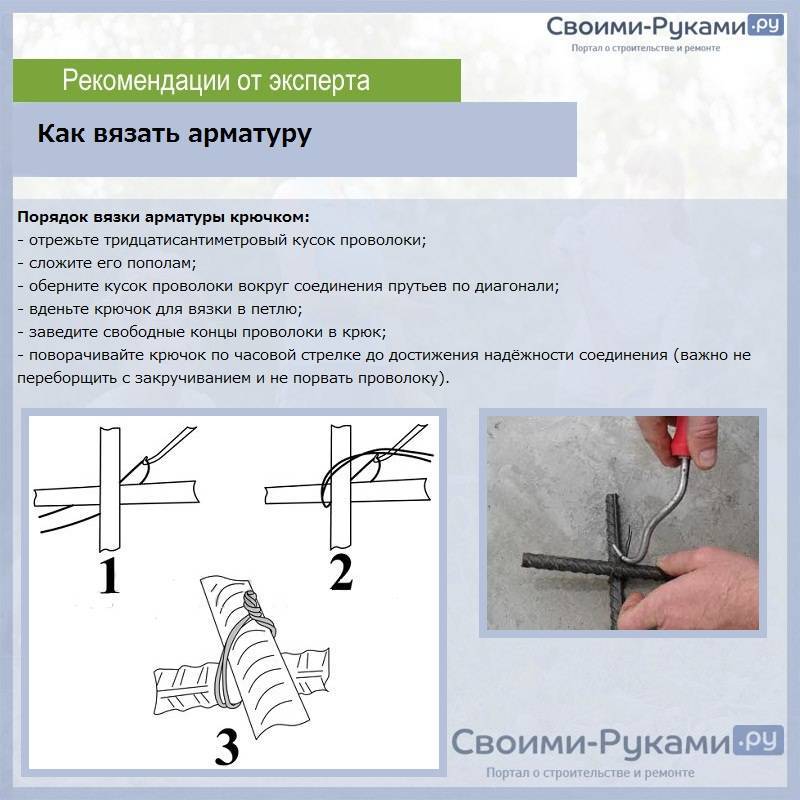

Рассмотрим вариант вязки арматуры крючком вручную, так как этот способ является основным на всех стройках и самым дешевым. Для этого понадобится вязальная проволока диаметром 1 мм, она должна быть мягкая или отожжённая, конечно, сама арматура и простейший крючок, который легко найти в продаже или изготовить самому. Последовательность операций в данном случае будет следующая:

• берется приготовленный кусок проволоки примерно 30 см и перегибается вдвое
• проволока заводится снизу под арматуру так, чтобы петелька была видна
• крючком проволока захватывается за петлю
• второй конец проволоки заводится на крючок и перегибается
• теперь делается от трех до пяти оборотов, и крючок вынимается – на все операции уходит несколько секунд

Способы вязания арматуры

Это способ при ручной вязке крючком. Можно несколько усовершенствовать его и использовать специальный полуавтоматический крючок с винтом в ручке.

После выполнения всех перечисленных операций ручка крючка тянется на себя, а крючок при этом вращается вокруг своей оси. Этот вид крючка может ускорить операцию до нескольких секунд.

При больших объемах работ по вязке арматурных каркасов используют шуруповерт или дрель со специальной насадкой в виде крючка. Вся последовательность остается прежней, только закручивание проволоки выполняется электроинструментом.

Пожалуй, самый технологичный и быстрый способ вязки арматуры выполняется с помощью вязального пистолета. Весь процесс вязки одного стыка составляет 0,8 секунды.

Однако стоит сказать, что подобный пистолет стоит очень хороших денег и доступен фирмам, специализирующимся на больших объемах железобетонных работ, когда большое значение приобретает сокращение времени вязки арматурных каркасов. При этом один человек может выполнить эту операцию одной рукой, а второй – придерживать арматуру, не прибегая к помощи напарника.

Арматура при возведении фундаментов является незаменимым элементом. Ее размеры, диаметр, класс, количество определяются на стадии составления проекта. Поэтому при строительстве необходимо четко следовать всем требованиям, заложенным в чертежах.

При покупке необходимо интересоваться наличием сертификата соответствия. А при монтаже каркасов необходимо строго соблюдать все размеры, а также толщину защитного слоя для правильной работы фундаментов. После небольшой тренировки можно легко освоить, как правильно вязать арматуру на фундамент дома своими руками.

О том, как быстро вязать арматуру для фундамента — представлено на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

• Рубрики
• Теги

• Похожие записи
• Автор

Как правильно вязать арматуру для фундамента

Прочность фундамента зависит от многих факторов, но огромную роль в надежности и долговечности основания играют: грамотно подобранная арматура, качество бетона и правильная вязка армирующего каркаса.

• Подготовка арматуры и выбор способа вязки
• Техника вязки своими руками
• Видео-инструкция

Даже самая мощная арматура не справится с нагрузками, если вязка произведена с нарушениями технологического процесса.

Подготовка арматуры и выбор способа вязки

Прежде всего, вся конструкция должна быть скреплена не менее чем на 50% всех перекрестий, но чем больше соединений, тем надежней конструкция в целом (см. Расчет арматуры для ленточного фундамента).

Перед началом сборки каркаса следует подготовить арматуру, нарезать ее по размерам, очистить от ржавчины, масляных пятен и загрязнений.

Напомним, какую арматуру использовать для фундамента:

• Для продольного армирования ленточного фундамента используется ребристая арматура, поперечное армирование выполняется гладкой арматурой.
• Для плитного фундамента требуется исключительно арматура с периодическим сечением.
• Для столбчатых и свайных оснований вертикальные пруты должны быть ребристыми.

Более подробно смотрите тут: Какую арматуру использовать для ленточного фундамента

Ребра – насечки увеличивают площадь сцепления арматуры с бетоном.

После того как подготовительные работы завершены, нужно выбрать способ вязки арматуры:

• Прутки можно соединить с помощью специальных пластиковых хомутов, этот метод предполагает, что по каркасу не будут ходить, бетон следует заливать с особыми предосторожностями, чтобы не повредить геометрию каркаса.
• Для крепления композитной арматуры предусмотрены специальные соединительные элементы различных конфигураций, которые легко крепятся и прочно держат все составляющие конструкции.
• Очень часто для изготовления армирующего каркаса используется сварка. Если арматура диаметром до 24 мм, то пригодна точечная сварка соединений, пруты большим диаметром крепятся дуговой сваркой (см. Диаметр арматуры для ленточного фундамента). Этот способ значительно ускоряет процесс сборки, но контактная сварка заметно снижает прочность закаленных прутков. Места стыков становятся уязвимы для нагрузок.
• Соединение арматуры с помощью вязальной проволоки является самым трудоемким, но и самым надежным способом крепления конструкции. Для этого используется специальная проволока, диаметром 0,8 – 1,2 мм, которая продается в рулонах. Ее следует нарезать на куски 20 – 30 см, а для скручивания подготовить специальный крюк или плоскогубцы.
  Проволоку складывают в 2 слоя, обматывают соединения, затем крюк просовывают в петлю, и скручивают концы проволоки между собой на несколько оборотов. Значительно облегчить этот процесс можно с помощью специального пистолета.

Техника вязки своими руками

После того как котлован, траншея или скважина выкопаны и завершены все подготовительные работы:

• Дренаж.
• Подведение коммуникаций.
• Гидроизоляция.
• Песчаная и щебеночная подушка.

Можно приступать к сборке армирующего каркаса. Если с армированием столбов все предельно понятно, сначала изготавливается каркас, а затем он опускается в подготовленную скважину или яму, то ленточный или плитный фундамент изготавливается в несколько этапов и требует некоторых знаний. Как правило, в частном строительстве устройство металлической конструкции ведется перед или одновременно с монтажом опалубки. Вязка арматуры происходит прямо в траншее.

1. По углам и по периметру в землю вбивается опорная арматура, отвесами проверяется вертикальность прутов.
2. На дно, по всей длине укладываются кирпичи, специальные пластиковые подставки или бутовый камень, эта мера позволяет обеспечить необходимый зазор для бетонной подушки. Кирпич следует уложить на таком расстоянии друг от друга, чтобы исключить провисание арматуры. Нельзя использовать белый силикатный кирпич. Вместо этого иногда по периметру вбивают металлические штыри или балки, но агрессивная среда грунта и коррозия со временем разрушают такие опоры, а это ведет к ослаблению фундамента в целом. К тому же, если грунт слабый, то штыри расшатываются и усложняют вязку арматуры.
3. На каменное основание производится укладка арматуры нижнего продольного слоя. По углам ее рекомендуется загибать на соседнюю стену, не менее чем на 25 см. Пруты крепятся между собой и к опорам. Обязательно проверяется горизонтальность слоя.
4. Затем, на опоры устраивается верхний продольный слой, который фиксируется вертикальной и горизонтальной поперечной арматурой. Оптимальная ширина ячеек между прутками 150-400 мм. Гладкая арматура подгибается для прочности конструкции. Рекомендуется как можно чаще проверять горизонтальность каркаса.

Видео-инструкция

Фундамент, как вязать арматуру

Поперечную арматуру можно не нарезать на отдельные куски, а изогнуть в подобие прямоугольников со скругленными углами. Для этого нарезается гладкая арматура, размером равным периметру каркаса. Затем берется швеллер, отрезается кусок равный сторонам ячейки. В швеллере прорезаются канавки, чтобы зафиксировать прут. Затем на прут надевается труба, таким образом, получается самодельный рычаг, который помогает согнуть арматуру. Этот способ позволяет изготовить прямоугольник с относительно равными краями, что значительно увеличивает шансы и облегчает создание правильной геометрии каркаса.

Вязка арматуры для каркаса фундамента процесс трудоемкий и требующий многократной и тщательной проверки вертикальности и горизонтальности линий, поэтому рекомендуется четко отладить процесс, перед тем как зафиксировать прут, счищать с него ржавчину, при необходимости выпрямлять кувалдочкой. Проволоку следует закручивать плотно, но не жестко, чтоб не порвать. Последующее применение погружного вибратора для трамбовки бетона накладывает дополнительную ответственность на качество вязки армирующего каркаса, старайтесь использовать только качественные материалы, и скрепить как можно большее количество перекрестий.
