Утепление двухскатной крыши: правильная последовательность действий

Главные потери тепла здания происходят через “ограждения”: стены, окна, пол и крышу.

Поскольку кровля непосредственно контактирует с окружающей средой, она все время находится под влиянием меняющихся погодных условий. Крыша должна соответствовать важнейшему требованию: поддерживать комфорт внутри помещения и свести теплопотери к минимуму. Задача достаточно сложная с учетом факта, что внешняя температура в некоторых широтах может колебаться в диапазоне от минус 50 до плюс 40-45 градусов.

Как правильно организовать утепление?

Само слово “утепление” не означает, что двускатная кровля будет прогреваться. Оно говорит только о принятии мер для того, чтобы данная конструкция удерживала тепло.

Мы подробно расскажем вам как крепить металлопрофиль на крыше.
Об особенностях работы с газовыми горелками для кровли можно прочитать здесь.

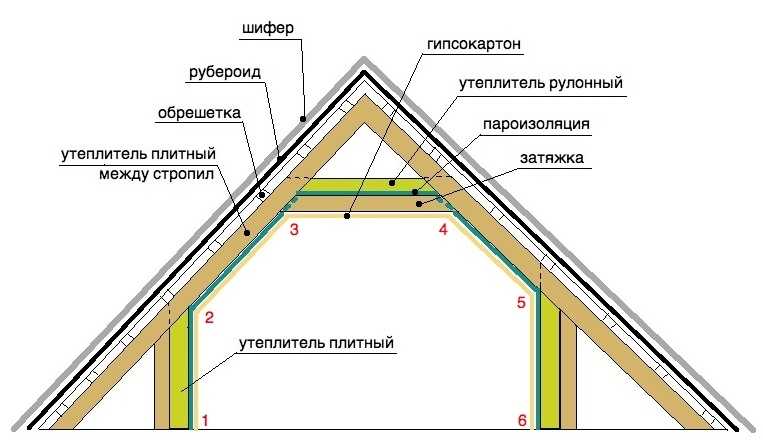

Особенно тщательно следует отнестись к утеплительным работам в том случае, когда планируется использовать чердачное помещение в качестве дополнительной жилой площади.

Мансарда имеет ряд отличительных (от остальных внутренних помещений) черт: она ограничена поверхностями с разными структурами:

перекрытием чердака;
кровельными скатами;
стенами фронтонов.

Утепление каждой из указанных деталей имеет свои особенности, которые следует учитывать для качественного выполнения работ.

Как правильно выбрать материал для утепления двускатной кровли?

Есть ряд основных требований, соответствие которым является свидетельством высокого качества утеплителя:

Материал должен быть водонепроницаемым. Если он будет гигроскопичным, со временем в нем накопится большое количество влаги, что повлечет за собой увеличение теплопроводности и потерю других важных свойств.
Непременное качество – способность длительное время сохранять геометрическую форму. При несоответствии данному требованию материл со временем сползает к нижней части кровли, а верхняя останется незащищенной от проникновения холода.
Утеплитель должен сохранять свои качественные характеристики довольно длительное время, чтобы в течение продолжительного срока не было необходимости в капитальном ремонте кровли.
Следующее непременное требование – экологичность и безопасность. Этот пункт особенно актуален для кровель жилых зданий, хотя ему должны соответствовать также крыши промышленных и хозяйственных построек. Недопустимо при утеплении использовать материалы, выделяющие токсические соединения или опасные с точки зрения экологической чистоты.
Стойкость по отношению к резким колебаниям температуры. В холодных регионах особое внимание следует уделить именно морозостойкости утеплителя.
Пожаробезопасность – материал не должен быть легковозгораемым.

Основные способы утепления двускатной крыши

При утеплении двускатной кровли используют три основные методики:

Укладка утеплительного материала между стропилами.
Укладка на стропила.
Укладка утеплителя под стропила.
Наиболее часто используется первый способ. Он является самым простым и эффективным.

При монтаже необходимо строго следовать правилам. В обратном случае не только утеплитель, но и вся кровля не прослужат долго.

При неправильной установке материал может впитать в себя влагу и передавать ее стропильной системе при соприкосновении с ней. Результатом является гниение основы всей кровли.

Распространенные ошибки

При установке теплоизоляционного материала очень часто совершаются ошибки, результатом которых является сокращение срока эксплуатации и потеря качественных характеристик утеплителя. Самые частые из них:

Гидроизоляционный слой не установлен.
Гидроизоляция смонтирована, однако не закреплена. Следствием является смещение слоя утеплителя и образование холодовых щелей.
Во многих случаях при проведении работ забывают о необходимости вентиляционного зазора. В результате отсутствия вентиляции образуется большое количество конденсата, который проникает в утеплитель и со временем становится причиной гниения системы стропил.
Еще одна распространенная ошибка – отсутствие пароизоляции.

Порядок работ

При проведении работ по утеплению необходимо соблюдать определенную последовательность. Процесс не представляет особой сложности.

2. Затем утеплительный материал отмеряется с незначительным зазором.

3. Устанавливается слой гидроизоляции

4. Утеплитель укладывается между стропильными брусьями. Благодаря оставленным зазорам материал плотно прилегает к стропильной конструкции и держится на месте самостоятельно.

5. Укладку утеплителя осуществляют снизу вверх. Надо стараться производить монтаж с минимальным количеством швов.

6. В процессе укладки надо следить за тем, чтобы не оставалось щелей, поскольку они приведут к значительным теплопотерям.

7. Между слоем утеплителя и гидроизоляцией должно оставаться свободное пространство – как минимум 2 см. При проведении работ надо учесть одно обстоятельство: утеплители в течением времени расширяются на 10-30%.

8. Надо помнить о необходимости вентиляционных зазоров для свободной циркуляции воздуха в подкровельном пространстве, благодаря которой можно будет избежать образования конденсата и последующей порчи материала утеплителя и стропильной системы.

9. При разрезании утеплителя не следует оставлять слишком большой зазор. Это может привести к провисанию материала.

10. Если не удалось избежать провисания, необходимо провести уплотнение листа, что предотвратит появление так называемых «мостков холода».

11. Вся поверхность покрывается слоем пароизоляции.

12. Теплоизоляционный материал закрепляется деревянными брусками или планками поперек стропильных брусов – контробрешеткой. В случае устройства мансарды планки будут служить основой для внутренней отделки.

Основные виды утеплителей

УРСА (URSA) – это один из современных утеплительных материалов, который всецело соответствует требованиям.

Его основой является шпательное волокно, обрабатываемое по фирменной технологии компании URSASpannfilz.

Утеплитель обладает настолько высоким уровнем геометрической стойкости, что за весь срок эксплуатации не требуется его обновления или ремонта.

URSA выпускается в виде матов размером 1200 х 4200 мм, толщина которых составляет 150 мм. Материал скатан в плотные рулоны и запечатан в пленку.

Перед использованием рулоны вскрывают и дают им расправиться. Для достижения нормальных размеров и восстановления толщины требуется всего несколько минут.

После мат необходимо нарезать. Если шаг между стропилами составляет 60 см (стандартный размер), мат следует разрезать вдоль на две части.

В случае другого расстояния между стропилами мат нарезают поперек на отдельные плиты, длина которых должна быть примерно на 30 мм больше, чем размер стропильного шага.

После этого плиты размещают между стропилами (при этом их необходимо немного сжимать). Благодаря высокой степени упругости материала маты держатся на месте самостоятельно, и нет необходимости в дополнительном креплении

Монтаж этого утеплителя настолько прост, что его может осуществить даже один человек. УРСА подходит также для ломаных двускатных кровель.

Стекловата – материал используется очень давно и до сих пор не потерял своей популярности.

Однако следует отметить, что этот утеплитель имеет рад серьезных недостатков, вследствие которых многие строители не рекомендуют его использовать для теплоизоляции двускатной кровли:

стекловата прекрасно впитывает влагу и за короткое время теряет свои качественные характеристики;
она с легкостью поддается деформации и теряет геометрическую форму, вследствие чего при ее применении необходимо значительное усложнение кровельного пирога для предотвращения сползания;
материал не соответствует требованиям экологической безопасности.

Минеральная вата – очень популярный материал для утепления. Его получают в результате особой обработки пород базальта.

Их подвергают воздействию чрезвычайно высоких температур, после чего полученную массу прессуют и придают форму тугих плит. В результате описанных действий происходит хаотичное переплетение волокон в очень плотную микросеть. Благодаря такой структуре плиты не деформируются, не впитывают воду и влагу, обладают устойчивостью к температурным колебаниям и воздействию неблагоприятных факторов внешней среды,

Как правильно выполняется установка снегозадержателей на крыше.
Ознакомиться с технологией ремонта мягкой кровли можно в статье.
Полезная информация о лестницах для крыши из металлочерепицы https://rooffs.ru/accessories/lestnici/sdelat-samomy-ili-kypit.html

Кроме того, минеральная вата не выделяет токсических веществ и не горит.

Шпательные утеплители — этот материал негигроскопичен и прост в монтаже. Бывает нескольких видов, которые отличаются друг от друга степенью плотности. Поэтому его можно использовать для внутреннего утепления и внешней термоизоляции.

Для максимального сохранения тепла используют материал с высокой плотностью волокон. Он прекрасно подходит для двускатной кровли. Благодаря своему весу утеплитель плотно прилегает к скатам, что помогает предотвратить оползание. Материал на основе шпательных волокон соответствует требованиям экологичности.

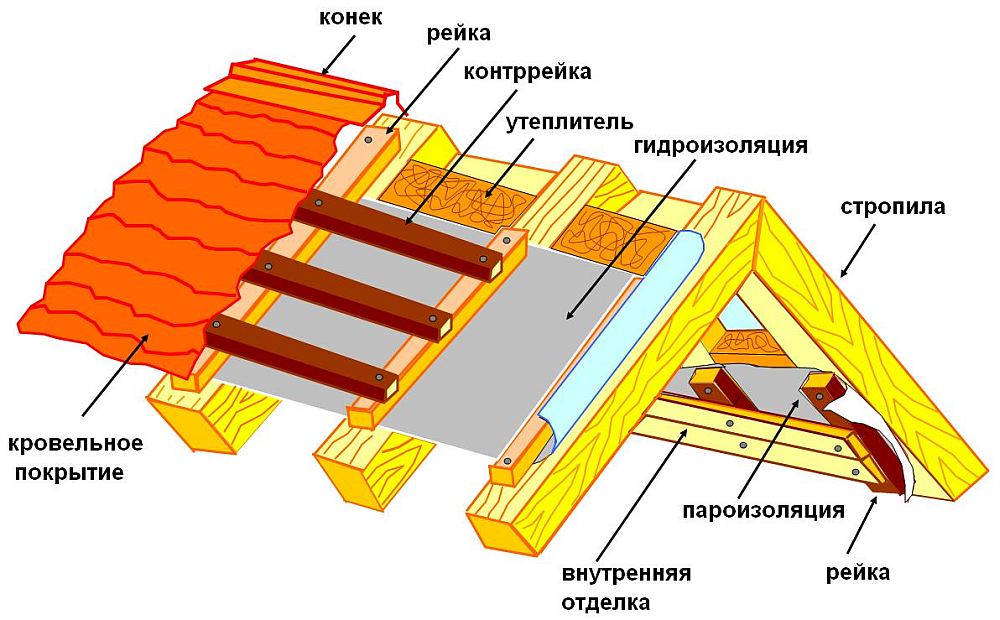

Как правильно утеплить двускатную кровлю

После правильной установки стропильных ног с внутренней стороны стропил (начиная с нижнего конца) надо смонтировать внутреннюю обрешетку, при этом шаг должен составлять от 15 до 30 см. Она будет основой для крепления слоя утеплителя (рулона или плит).

С наружной стороны утеплитель укладывается в 1-2 слоя. Необходимо следить за плотным прилеганием стыков к стропилам. В утеплителе не должно оставаться сквозных отверстий.
После укладки утеплителя он должен быть накрыт гидроизоляцией (с внешней стороны стропил). Гидроизоляционный материал разматывается из рулона и прибивается к стропилам с небольшим провисом при помощи скоб.

Надо быть внимательным не перепутать верхнюю и нижнюю стороны мембраны.

Верх обладает гидроизоляционными качествами и не пропускает влагу, а нижняя часть должна пропускать влагу и испарения. Слои делаются с 15-сантиметровым нахлестом.

При проведении монтажа необходимо следить, чтобы утеплитель и мембрана не соприкасались. Между ними должно оставаться расстояние от 2 до 5 см. В верхней части, у конька, по всей его длине надо просверлить вентиляционное отверстие небольшого размера. 10 см мембраны не следует соединять. Этот прием создает дополнительную тягу, благодаря чему воздушный поток будет выдувать влагу из подкровельного пространства.
После укладки мембраны на стропила необходимо позаботиться о дополнительной вентиляционной полости. С этой целью вдоль стропил (прямо на них) набивают брусок размером 25 х50, 50 х 50 мм. Его можно изготовить из кусков в 1,5-2 м.
Поперек стропил, поверх брусков, набивается обрешетка (шаг должен составлять 15-30 см).

Как обрешетку, так и брусок лучше обработать антисептическим раствором.

Созданный зазор для вентиляции удаляет конденсат и влагу и с мембраны, и со стропильной системы. На обрешетку монтируется соответствующий кровельный материал: гофрированный лист, металлочерепица и т.д.
По обрешетке с внутренней стороны крепится пароизоляция. Это позволяет избежать попадания испарений из внутреннего помещения в слой утеплителя.

Вместо обрешетки из досок можно использовать прибитую к стропилам (с внутренней стороны) капроновую веревку.

Другой способ: натянуть по стропилам пароизоляцию, а сверху набить обрешетку.

Завершив монтаж пароизоляции, приступают к следующему этапу:

На стропила набивают рейки (20 х 30 мм), а на них – внутреннюю обшивку: фанеру, вагонку, блокхаус и т.д.
В нижней части кровли материал должен свисать и располагаться таким образом, чтобы влага и образующийся конденсат стекали в желоб и не достигали утеплителя.

ВЫВОДЫ:

Утепление кровли необходимо для сохранения в доме тепла.
К работам надо относиться особенно тщательно при планировании устройства мансарды.
Утепление проводят тремя способами: материал укладывают между стропилами, на стропилах или под стропилами.
Материал для теплоизоляции должен соответствовать нескольким основным требованиям: быть влагонепроницаемым, сохранять форму и не выделять токсических веществ.
Универсальным утеплителем является УРСА.
Очень часто используют также минеральную вату и шпательные утеплители.
При проведении работ необходимо придерживаться определенной последовательности действий.

Как правильно утеплить крышу смотрите в видео ролике.

как утеплить двухскатную крышу

Содержание статьи

Как сделать утепление крыши деревянного дома изнутри – выбор материала и правила устройства

Строительство деревянного дома всегда связано с большим количеством технологических процессов, тонкости выполнения которых лучше предусматривать во время составления проекта. Одним из таких процессов является укладка теплоизоляционного слоя. В данной статье речь пойдет о том, как утеплить крышу деревянного дома изнутри, если во время строительства не была выполнена внешняя теплоизоляция скатов.

Структура внутреннего утепления

Когда речь идет об утеплении крыши деревянного дома изнутри, подразумевают, что все работы будут выполняться со стороны чердака. При этом используются материалы с низким уровнем теплопроводности. Безусловно, данный подход оптимален лишь в тех случаях, когда кровельное покрытие уже уложено и выполнить термоизоляцию без разбора настила нет возможности.

Есть несколько условий, предъявляемых внутреннему утеплению:

Чтобы предотвратить теплопотери через скатную крышу, слой теплоизоляционного материала должен составлять не менее 15 см. В связи с этим полезная площадь пространства под крышей заметно сокращается, поэтому данный подход не слишком востребован для обустройства мансардных помещений.
Поскольку материал для утепления скатов крыши изнутри размещается непосредственно за слоем внутренней отделки, он способен впитывать намного больше влаги, даже при условии монтажа пароизоляции. Следовательно, в скором времени утеплитель намокает, а затем перестает выполнять свои функции и оседает.
Стоимость работ по утеплению скатной крыши изнутри существенно выше, чем при выполнении внешней термоизоляции. Дело в том, в процессе монтажа нужно удерживать материал над головой, чтобы его закрепить.
Для того чтобы обезопасить проживающих в доме людей, применять для внутренней теплоизоляции помещения можно только экологически чистые материалы. Их стоимость примерно в 2 раза больше, чем у материалов для выполнения внешнего утепления.

Важно запомнить, что при условии утепления двухскатной крыши изнутри, любой утеплитель нужно укладывать только параллельно с монтажом мембран или пленок для гидро- и пароизоляции. В противном случае, материал быстро впитает влагу, начнет сминаться и деформироваться, перестанет выполнять теплоизоляционные функции. Кроме того, в мансардных помещениях, где влаги накапливается намного больше, рекомендуется обустроить принудительную систему вентиляции.

Чем лучше утеплить – какие материалы можно использовать для деревянного дома

Для внутренней термоизоляции помещения могут использоваться самые различные материалы, отличающиеся качеством, техническими параметрами и стоимостью. Что касается деревянных строений, оптимальными считаются негорючие, паропроницаемые и влагоустойчивые материалы, которые плохо проводят тепло.

Наиболее востребованными являются:

Минеральная вата. Она делается из стекловолокна, габбро-базальта или шлаков. Материал продается в виде рулонов, плит или матов. Среди характеристик можно назвать высокую эффективность, негорючесть, невысокую цену и простоту укладки. Из всех возможных вариантов, чем лучше утеплить крышу дома изнутри, этот, пожалуй, можно считать оптимальным. Тем не менее, во время работы необходимо надеть очки, перчатки, респиратор и спецовку, чтобы защитить тебя от мелких частиц материала.
Пенополистирол, или пенопласт. Главными достоинствами материала можно считать низкую теплопроводность, малую массу и хорошую защиту от влажности. Работать с таким материалом очень удобно, поскольку он хорошо режется, его легко крепить. Однако вспененный полистирол не обладает паропропускной способностью. В связи с этим в помещении накапливается сырость и образуется плесень. Чтобы избежать последствий, обычно обустраивают принудительную вентиляцию.
Пенополиуретан. Приобрести такой материал можно уже в виде готовых панелей, либо в жидком состоянии. Такую смесь перед нанесением на внутреннюю поверхность ската вспенивают с применением углекислого газа. Хотя данный вид утеплителя является довольно востребованным среди потребителей, он отличается абсолютной паронепроницаемостью. В связи с этим наносить такой материал на внутреннюю поверхность крыши деревянного дома категорически запрещено. Более того, самостоятельный монтаж пенополиуретана практически не выполняется – из-за сложности и высокой стоимости оборудования этим занимаются специалисты.

Обратите внимание, что материал для утепления крыши, который используется изнутри, должен быть абсолютно безопасен для жизни и здоровья жильцов. Среди проверенных утепляющих материалов можно назвать эковату. В ее состав входят волокна льна или целлюлозы, пропитанные специальными антисептическими и антипиреновыми веществами. Кроме того, по уровню шумопоглощения и теплоизоляции материал подобен минеральной вате.

Методы утепления крыши изнутри

Дабы усилия и время не были потрачены впустую, необходимо знать, как правильно утеплять крышу дома изнутри. Заметим, что этот процесс несколько сложнее, чем внешнее утепление кровли. Тем не менее, если другого выбора все равно нет, необходимо закупить утепляющий материал, мембрану для пароизоляции, расходные материалы (саморезы и деревянные планки). Также нужно будет приготовить маркер, острый нож, степлер и шуруповерт.

Обычно используются два метода по внутреннему утеплению кровли:

Укладка в промежутках между стропилами. Если толщина слоя утеплителя меньше, чем сечение стропил, материал укладывается в пространство между ними. Сначала рулонный утеплитель нарезается на куски, которые шире промежутка между стропилами на 2-3 см. Материал помещается в образованные ниши. Недостатком способа считают возможность проникновения холода внутрь мансарды через небольшие щели в каркасе.
Настил поверх стропильных ног. Этот метод применяют в тех случаях, когда сечения стропил недостаточно для укладки утеплителя необходимой толщины. В данном случае производится монтаж 2 слоев утеплителя. Первый монтируется в нишах между стропилами, а второй укладывается поверх стропильного каркаса. После этого двойной слой утепления фиксируют, набивая перпендикулярно каркасу деревянные рейки или металлический профиль. В данном случае эффективность теплоизоляции крыши существенно повышается.

Обратите внимание, что в случаях, когда уклон крыши не превышает 25º, укладываемый между стропильных ног утеплитель может выпадать из ниши под тяжестью своего веса. В таком случае его нужно будет закрепить профилем или деревянными рейками, либо натянуть несколько рядов лески перпендикулярно каркасу.
