Установка стропил двухскатной крыши своими руками: подготовка, монтаж

Конечно двухскатная кровля значительно улучшает внешний вид дома, но вот ее возведение часто требует найма профессионалов. А это дополнительные расходы. Именно поэтому простые варианты кровли все еще остаются весьма востребованными. А значит, и вопрос о том, как проводится установка стропил двухскатной крыши своими руками, волнует многих. Именно об этом и пойдет речь в статье.

Содержание

1. Подготовительные работы
2. Проводим монтаж стропил двухскатной крыши своими руками
3. Установка стропил двухскатной крыши своими руками — видео

Подготовительные работы

Прежде чем провести установку стропил двухскатной крыши своими руками, нужно проделать довольно большую и важную предварительную работу. Прежде всего определяется тип используемой системы. В случае с двухскатной кровлей существует два основных варианта:

• висячая – стропильные пары опираются только на мауэрлат крыши и друг на друга;
• наслонная — в этом случае дополнительным упором будет прогон, который устанавливается на стойки.

Первый вариант применяется в том случае, если у дома нет дополнительной осевой несущей стены. Как правило, такая крыша монтируется на небольших по ширине строениях. При этом длина стропил не должна превышать шести метров.

Наслонная система используется только при наличии несущей стены посередине дома. Именно на нее будут опираться стойки. Такая стропильная система более устойчива и долговечна. Но у нее есть один недостаток. Здесь используется большое количество элементов. Это осложняет сами монтажные работы и делает чердачное помещение менее удобным для дальнейшего использования.

Следующим этапом будет расчет стропильной системы. Задача эта довольно сложная и важная. Нужно узнать количество и размеры всех используемых элементов. Для этого предварительно следует разобраться со следующими параметрами:

1. Высота конька крыши. От этого значения будет зависеть как расход материала, так и угол уклона ската. Последний параметр очень важен. Чем больше угол, тем лучше с кровли будет стекать вода, и сходить снег. К тому же, это позволить иметь на чердаке больше свободного пространства. Но такой скат будет больше подвергаться воздействию ветра.
2. Какие переменные нагрузки будет испытывать крыша. Здесь включается воздействие атмосферных осадков и ветров. Об уровне переменных нагрузок можно узнать из специальных карт или в градостроительном отделе вашей администрации.
3. Также следует рассчитать постоянные нагрузки. Здесь учитывается вес самой стропильной системы, всех элементов кровельного «пирога» и массу оборудования, которое будет установлено на крыше.

Зная все эти параметры можно произвести расчет стропильной системы. Высчитывается сечение всех ее элементов. После этого составляется чертеж. Без него установка стропил двухскатной крыши своими руками будет делом сложным. В чертеже указываются все элементы и места их установки.

Это тоже важно знать:  Основные параметры чертежа стропильной системы для вальмовой крыши

Очень важно выбрать оптимальное расстояние между стропил. Стоит помнить, что чем больше сечение, тем больше может быть просвет. Но не нужно выбирать слишком массивные стропила. С ними очень тяжело работать. Лучше использовать элементы с меньшим сечением, но устанавливать их ближе друг к другу. Как правило, расстояние между стропилами не делается больше одного метра.

Подготовка к монтажу стропил – это очень важное дело, особенно если все работы вы будете проводить своими силами. Первоначально нужно выбрать тип системы. Самый простой вариант – это использование висячих стропил. После этого, предварительно узнав все необходимые параметры, проводится расчет элементов стропильной системы (длину, сечение и так далее) и выполняется ее чертеж. Без последнего «документа» дальнейшие работы будут сильно осложнены.

Проводим монтаж стропил двухскатной крыши своими руками

Теперь стоит поговорить о самой установке стопил двухскатной крыши своими руками. Но и тут не обходится без некоторых приготовлений. Конечно, в первую очередь стоит обзавестись всеми необходимыми инструментами. Для работы вам обязательно понадобится стандартный набор плотника. Кроме того, желательно изготовить шаблон для выверки углов соединения стропильной пары и для выреза в их основании для крепления на мауэрлат. Ну и конечно нужно позвать помощников. Легче всего справится с монтажом командой из трех человек.

Перед началом установки стропил необходимо закрепить мауэрлат. Если дом сделан из бревен или брусьев, то можно обойтись и без этого элемента. Для стен из пенопблоков или других, не отличающихся большой прочностью материалов, предварительно делается бетонная основа под мауэрлат. Она делается поверх последнего ряда блоков. При этом нужно не забыть вмонтировать в нее анкера для крепления.

Сам мауэрлат делается из деревянного бруса с большим сечением. Его укладывают по всему периметру дома. При этом необходимо строго выверять горизонтальность и одинаковый уровень всех сторон.

После укладки мауэрлата можно приступать к монтажу сами стропил. Приведем последовательность выполнение этих работ на примере висячей системы:

• подготавливают все три элемента треугольника. Для этого, из брусьев или досок нарезают на заранее рассчитанную длину семи стропила и затяжку. Лучше всего выполнять эту работу на земле, а затем поднимать детали на крышу. Не забудьте перед установкой обработать все деревянные элементы пропитками, которые будут защищать их от гниения и огня;
• непосредственно на крыше производится сборка стропильного треугольника. Эту работу нужно выполнять втроем. Для этого, по заранее подготовленным шаблонам, соединяются верх стропил. В нижней их части делается выпил, для крепления к мауэрлату. Для этого также лучше использовать шаблон. Далее, стропила соединяются с затяжкой. После этого вся ферма устанавливается на свое место и крепится к мауэрлату;
• первоначально монтируются стропильные пары с торцов дома. После этого производится сборка и установка средних;
• далее, проводится крепление коньковой балки;
• после этого монтируются бабка, ригели, подкосы и другие элементы, если таковые предусмотрены конструкцией.

Это тоже важно знать:  Что такое кобылка для кровли

Особое внимание стоит уделять соблюдению всех расстояний и углов, а так же местам крепления. Последние могут выполняться как при помощи болтового соединения, так и с использованием гвоздей. Для большей прочности места стыков можно усилить металлическими скобами и уголками.

Сами стропила к мауэрлату можно крепить двумя способами, а именно:

1. Подвижный. В этом случае устанавливаются металлические ползуны, к которым и монтируются стропила.
2. Жесткий. Здесь крепление производится с помощью болтов, гвоздей или саморезов. В этом случае стропила не могут двигаться относительно мауэрлата.

А для чего разработаны эти два способа? Дело в том, что древесина, а именно этот материал применяется при возведении стропильной системы, может немного деформироваться под воздействием окружающей среды. Влага и перепады температуры то расширяют, то уменьшают геометрические размеры элементов. Чтобы это не повлияло на целостность всей системы, ряд специалистов и рекомендует использовать подвижный способ крепления.

Но тут нужно учитывать еще одну особенность. В некоторых случаях подвижный метод крепления подразумевает создание вырезов в самом мауэрлате. Такого допускать нельзя. Это создает опасность его быстрого разрушения. Поэтому чаще всего применяется именно жесткий способ крепления стропил к мауэрлату.

Установка стропил двухскатной крыши своими руками проводится в определенной последовательности. Вначале монтируется мауэрлат. После этого проводится нарезка брусьев (или досок) на стропила и затяжки. При этом обязательно нужно провести обработку деталей специальными пропитками. После этого все элементы поднимаются на крышу, и уже там проводится сборка стропильных ферм и установка их на свое место. Важно, чтобы все углы и расстояния соответствовали ранее составленному чертежу. В противном случае конструкция может получиться непрочной, а значит и сам дом окажется под угрозой преждевременного разрушения.

Установка стропил двухскатной крыши своими руками — видео

Стропильная система двускатной крыши — как сделать стропильную систему

Двускатная крыша благодаря простой, надежной и презентабельной конструкции популярна уже много лет. В зависимости от величины наклона скатов, ее используют в регионах с различным количеством осадков. Стропильная система двускатной крыши обеспечивает естественный сход осадков.

Содержание

1. Модели двускатной крыши
2. Значение угла наклона
3. Системы стропил
4. Расчет материалов
5. Установка стропильной системы
6. Видео

Модели двускатной крыши

1. Симметричная – оба ската имеют одинаковую длину и монтируются под одним углом. Такая крыша представляет равнобедренный треугольник с тупым или острым углом.
2. Ломаная крыша создается для размещения мансардной комнаты, ее стропильная система подразумевает сложную, двухуровневую конструкцию.
3. Различные углы скатов – это оригинальная конструкция, подчеркивающая необычную архитектуру дома.

Ломаная двускатная крыша (мансарда)

Значение угла наклона

Угол наклона выбирается после анализа нескольких показателей: вида кровельного покрытия, количества осадков, ветровой нагрузки. Для регионов с обильными осадками рекомендуется маленький угол скатов, но не меньше 5 градусов. На крутой поверхности не задерживаются снежные массы. Пологие кровли с тупым углом скатов подойдут для ветреного климата.

Угол наклона

Стропильная система двускатной крыши должна соответствовать принятым нормам безопасности и строиться согласно стандартам.

Системы стропил

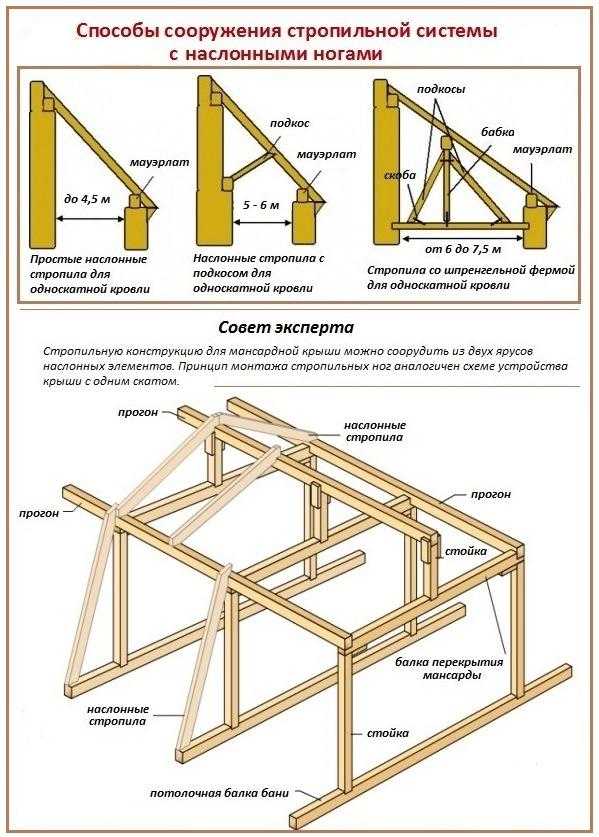

Наслонные стропила ломаной крыши

Несущие элементы и стропила принимают на себя нагрузку от внешних сил и перераспределяют ее на стены здания. От их надежности зависит прочность всей крыши. При сооружении конструкции используют две системы устройства стропил:

• Висячие – стропильные ноги имеют две точки опоры на стенах здания. Они испытывают нагрузку на сжатие и изгиб. При расстоянии пролета, превышающем 8 метров, требуется установка бабки с подкосами. Чтобы снизить воздействие стропил на стены здания, их соединяют затяжкой.
• Наслонные – эти брусья имеют опору на внутреннюю стену или специальную конструкцию.

Наслонные стропила двускатной крыши

При невозможности использовать одну из систем в чистом виде, прибегают к гибридной конструкции, позволяющей чередовать висячие и наслонные стропила.

Расчет материалов

Устройство стропильной системы двускатной крыши позволяет провести расчеты самостоятельно, опираясь на знания геометрии. Для вычисления площади конструкции нужно установить длину ската. Количество необходимого материала зависит от угла наклона. Острый угол позволяет сэкономить, но при этом минимизируется чердачное пространство.

Высоту конька, длину стропил и площадь крыши рассчитаем с помощью геометрических формул. Для наглядности подойдет схема дома. Пример – возьмем угол наклона ската в 45 градусов, ширина дома (основание равнобедренного треугольника) – 6 м, длина – 10 м.

Сначала делим треугольник пополам высотой, опущенной из верхнего угла. Получается два прямоугольных треугольника, а один их катетов – искомая высота кровли. Высота делит равнобедренный треугольник пополам, значит, один катет – 3 м. Второй вычислим по формуле:

3 × tg 45^{=3 м.}

Зная катеты, по теореме Пифагора рассчитаем гипотенузу, которая является стропилом:

3² + 3² = X² .

Длина стропила будет равнять квадратному корню из 18, приблизительно 4, 25

Количество стропил высчитывается делением общей длины на шаг (0,6 м):

10 : 0,6 = 16,6 – это значение нужно удвоить.

Площадь вычисляем, перемножив длину ската и дома и, умножив значение на 2:

4,25 × 10 × 2 = 85 м².

Используя различные формулы, можно подсчитать необходимое количество материалов.

Установка стропильной системы

Несущим основанием для крыши является мауэрлат – прочный брус сечением 150×150 мм из обработанных хвойных пород дерева. Его крепление выполняется на анкера, замурованные в верхнем ряду кладки. Они должны возвышаться на 2–3 см над брусом, чтобы обеспечить место для закручивания гайки. Под мауэрлат настилается слой рубероида для защиты от влаги. Между стенами укладывается поперечный брус, скрепляющий мауэрлат и оберегающий от продольных нагрузок. Для поддержания конька укладывают специальный брус вдоль ската – лежень, с сечением равным мауэрлату. При значительной ширине здания необходима установка прогонов.

Крепление стропил к мауэрлату

Сечение стропил обусловлено шагом и длиной стропильного элемента, обычно это доски 50×150 мм. Стропильные фермы проще собирать на земле и готовыми подавать на крышу. Для шаблона берутся две доски, равные по длине стропилам, и соединяются гвоздем. Свободные концы укладывают на опоры, получившийся угол фиксируют перекладиной. Места и форму запилов отмечают при помощи второго шаблона, изготовленного из фанеры. Брусья скрепляются под нужным углом болтами, на них выполняются запилы, а после фермы поднимают наверх для монтажа.

Способы крепления конькового бруса

Первыми устанавливаются стропила на фронтонах. К мауэрлату они крепятся с помощью уголков или скоб. Первые фермы выставляются строго по уровню. Между ними протягивается шнур, являющийся ориентиром для установки остальных элементов.

Чтобы придать достаточную жесткость всей конструкции к стропильной ноге крепятся подкосы и ригели. Коньковый прогон крепится болтами к каждой стропильной ферме. Этот соединительный элемент должен изготавливаться из прочного бруса.

Жесткое крепление конькового бруса

При значительной ширине здания необходима установка прогонов, это горизонтальный брус размером в 50×150 мм, поддерживающий стропила. Для его монтажа устанавливают вертикальные стойки, опирающиеся на лежень. Эти элементы станут основой каркас для чердачного помещения.

Чтобы избежать стекания воды на стены, необходимо предусмотреть свес, для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски «кобылки».

Монтаж кобылок

На готовые стропила набивается обрешетка, для каждого кровельного материала подбирается нужный шаг, для битумной черепицы выполняется сплошной настил. Утепление кровли – важная часть строительства. Сократить до минимума теплопотери можно, грамотно уложив утеплитель. Для этого берется базальтовая вата, ширина материала равна шагу между стропилами, что позволяет быстро и надежно выполнить утепление. Обеспечить надежную защиту кровли от влаги поможет укладывание гидроизоляции.

Схема утепления базальтовой ватой

Симметричная модель двускатной крыши является самым простым в возведении и надежным при эксплуатации вариантом. Нагрузка в стропильной системе распределяется равномерно, что позволяет продлить время службы конструкции. Наглядные видео уроки помогут освоить тонкости работы.

Видео

В этом видео объясняется, как строить стропильную систему двускатной крыши:

В этом видеоролике вы можете увидеть стропильную систему на примере одной двускатной крыши:
