Как правильно установить дождеприемник: Монтаж дождеприемников ливневой канализации

Монтаж дождеприемников ливневой канализации

Несколько простых правил установки пластиковых, бетонных или чугунных дождеприемников помогут тем, кто решил своими руками построить надежную систему локального сбора дождевых и талых вод. У профессиональных «дорожников», конечно, есть свой наработанный практический опыт, но всегда неизменными остаются основные рекомендации производителей материалов водоотвода.

Место расположения дождеприемника определяется, чаще всего, на стадии проектирования ливневой канализации наметив вектор линии трубопровода. На примере пластиковых дождеприемников 300х300 или 400х400, у которых каждая боковая стенка имеет трафаретные патрубки для соединения с трубами диаметром 50, 110 и 160 мм, выстроить систему в составе точечного водоотвода значительно проще. В общем и целом, монтаж дождеприемников сопряжён с большим объемом земельных работ и требует более сложной разуклонки, если сравнивать с линейным типом организации водоотвода.

Отличительные особенности некоторых видов ливневой канализации Вы можете узнать в рубрике «Поверхностный водоотвод».

Перед монтажом дождеприемных колодцев необходимо подготовить основание — дренирующий слой из песчано-гравийной смеси и гидроизоляционной пленки – мембраны, после чего заливается бетонная обойма из бетона класса B25. Средний показатель толщины бетонной обоймы (H) для основания равен 100 мм.

Отводящие трубы подключаются непосредственно к корпусу дождеприемника. Для этого выбивается или вырезается отверстие необходимого диаметра по штатно расположенным на стенках дождеприемника шаблонным трафаретам. Место стыковки обрабатывается герметиком типа ПРО ФС имеющим консистенцию тиксотропной вязкой массы.

Бетонирование обоймы так называемой «шубы» дождеприемника происходит в несколько этапов послойно. Сначала уровень поднимают до верхнего края трубы, так чтобы бетонная обойма полностью её скрыла, затем до наивысшей точки стенок дождеприемника с установленной на него решеткой или крышкой.

Когда необходимо выдержать глубину заложения инженерных коммуникаций, дождеприемники можно установить друг на друга, выполнив надстройку. В этом случае первый (верхний) резервуар с установленной на него решеткой принимает воду, а второй (нижний) подключается к дренажным трубам. Такая комбинация, прежде всего, будет интересна при желании свести к минимуму промерзание системы в слоях.

Неважно, в какое покрытие происходит установка пластикового дождеприемника – в брусчатое или асфальтобетонное, главное, чтобы его края не выступали над поверхностью, так как в процессе эксплуатации непокрытые части колкого пластика могут быть разбиты.

Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!

Дождеприемник и брусчатка

Установка пластикового дождеприемника в брусчатое покрытие с предполагаемыми механическими нагрузками класса A15-C250 (пример с дождеприемником 300х300 мм):

Дождеприемник и асфальтобетон

Вариант монтажа дождеприемника пластикового в асфальтобетонное покрытие с учетом возможных динамических нагрузок класса A15-C250 на точку водоотвода (пример с дождеприемником 300х300 мм):

Узел А

Применение герметика (ГОСТ 25945) слоем 5х20 мм между стенкой пластикового дождеприёмника и бетонной обоймы канала (бетон B25 F200 W6, ГОСТ 26633-91):

В какой последовательности укомплектовывать (собирать) дождеприемник, используя различные аксессуары — решетки, корзины для сбора мусора, перегородки-сифоны — нет никакой принципиальной разницы. На момент установки нужен только сам дождеприемник!

Компания производителей и поставщиков — «Лига 812» предлагает широкий ассортимент дождеприемников и доборных элементов для дождеприемных колодцев, адаптированных российским климатическим особенностям. На нашем сайте Вы можете самостоятельно выбрать и заказать необходимый материал точечного водоотвода по низким ценам. Если у Вас появятся вопросы — пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.

Производство и продажа:

Пластиковые дождеприемники

Решетки дождеприемников

Установка дождеприемников для ливневой канализации своими руками

Главная

| Блог

| Установка дождеприемников для ливневой канализации своими руками

Распределительные колодцы или, как еще их называют – дождеприемники, это один из основных элементов в структуре ливневой канализации. На данный элемент приходится главная работа, так как именно здесь скапливается дождевая или талая вода, далее по ним она уходит за границы участка или в сливную яму.

По своей структуре система для отвода может различаться. Если смотреть на материал изготовления, то зачастую это пластик или чугун. Лучше всего останавливать свой выбор на той конструкции, которая изготовлена с выполнением всех требований ГОСТа, иначе качество водоотведения может оказаться не на том уровне, на котором вы ожидали. При расчете бюджета на установку лучше взять материал самого хорошего качества, а сэкономить на монтажных работах, так как установка колодца – процесс не очень сложный и его можно выполнить самостоятельно. В этой статье мы и хотим осветить данный процесс, раскрыть все детали установки дождеприемника в ливневке.

Подготовка к выполнению работ

Перед началом работ необходимо определить, где именно будут располагаться дождеприемники.

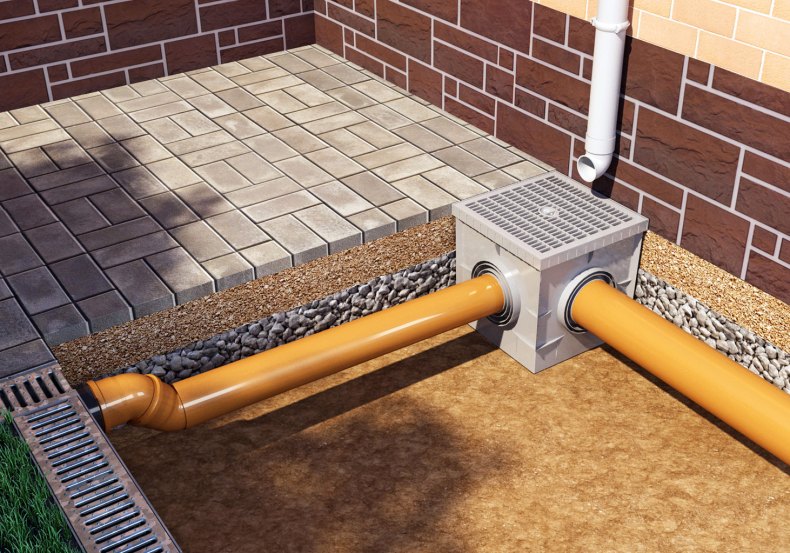

1. Установка под стоками, если на стенах дома установлены стоки с крыши, то их обязательно дополняют стоковыми колодцами. Такая система отведет лишнюю воду от фундамента, то есть снизит разрушительное влияние сточных вод на строение.
2. Вдоль дорожек. Во время создания проекта благоустройства придомовой территории советуется монтаж дождеприемников вдоль дорожек. Распределительный колодец устанавливают в углублении, а сами дорожки делают под небольшим углом, это предотвратит застой воды.
3. В тех местах, где постоянно скапливается вода. На каждом участке есть такие зоны, где постоянно скапливается дождевая и талая вода. Чтобы отводить ее, следует установить в этих местах колодцы, в таком случае следует установить точки сбора здесь, чтобы во время осадков все сразу уходило в отводящую систему. Сложность здесь состоит только в выборе места установки и согласовании его с общим проектом.

Следующая важная вещь, от которой зависит весь процесс – габариты и форма отводящего элемента. Если колодец имеет небольшой размер и круглую форму, то установить его просто, конструкции большего размера потребуют повозиться с ними. Теперь рассмотрим более внимательно процедуру установки.

Процесс установки дождеприемника

Неправильная процедура установки дождеприемника может привести к возникновению целого ряда неприятных ситуаций в будущем. Например, случается, что отводящие элементы забиваются, а возможности для их очистки нет, так как это изначально не было предусмотрено проектом. Для корректной работы конструкции следует соблюдать два важных требования: создать прочную основу и хорошо закрепить колодец снизу. Рекомендации, как установить дождеприемники шаг за шагом, читайте ниже:

1. Проведите подготовительные работы для создания котлована. Рассчитайте его размеры, при этом соизмеряйте их с размерами колодца. Можно провести замеры или ознакомиться с технической документацией, где указывают эти данные. К полученным цифрам добавьте 3 см – это и будет необходимый диаметр ямы, к глубине прибавляют 30-35 см. Вот каких размеров должен быть котлован.

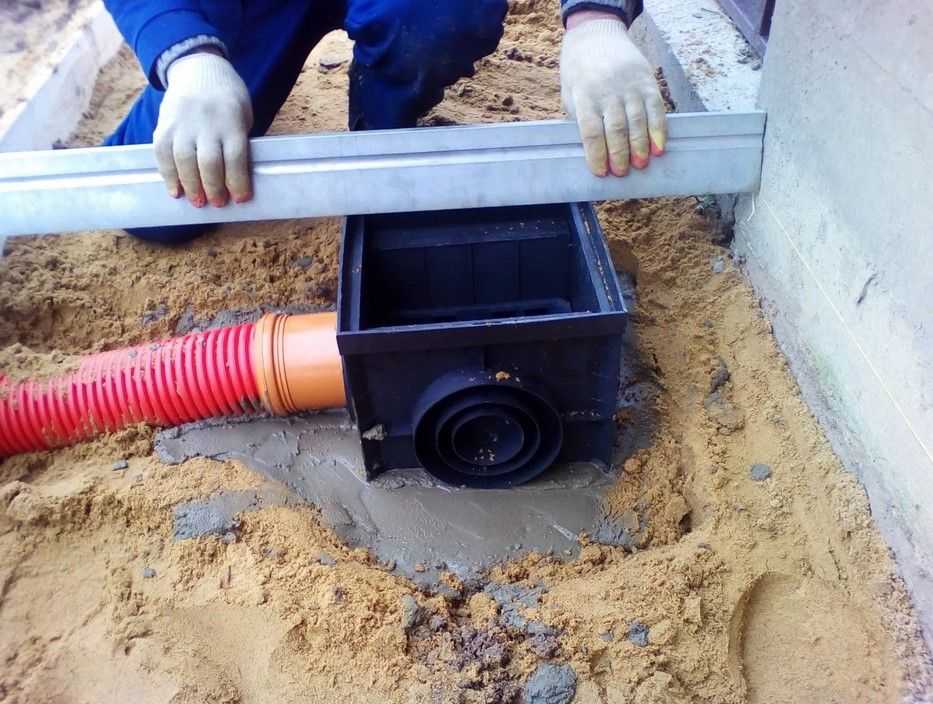

2. В готовой яме создается подушка из песка, на дно высыпается его слой, заливается жидкостью и хорошенько трамбуется.

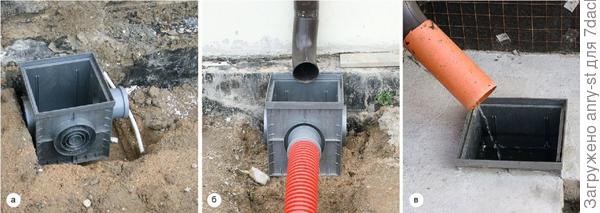

3. Далее необходимо подключить распределительный колодец к трубам канализации для сточных вод, по которым будет уходить вся жидкость с участка. Важно – приемник и трубы располагаются по высоте ровно, с той точность, которую позволяют условия монтажа. Если будет разница между высотой элементов, возникнут проблемы при их соединении и в работе.
4. На дно котлована льют бетонную смесь. Ее не нужно лить в большом количестве, хватит небольшого слоя. На слой бетона устанавливаем колодец, фиксируем его, чтобы не шатался.
5. После надежной фиксации дождеприемника проводим дополнительное его крепление при помощи бетона. Заливается раствор с боков, для этого мы и оставляли 3 см по окружности. Такая чаша станет надежной основой для колодца.
6. Теперь устанавливаем все составляющие системы, обычно в этот список входят перегородки и корзина.

Как видите, процесс установки не отличается сложностью, необходимо только учитывать все важные детали. В этот перечень входит и выбор точки установки, и создание надежной подложки и крепление колодца в яме. При правильном выполнении всех работ, можно рассчитывать на адекватную и надежную работу ливневки на протяжении нескольких лет.

Возврат к списку

Вас может заинтересовать

Ливневка собственными руками: особенности и монтаж

GFK полимерный (стеклопластиковый) настил

Бетонный лоток для отвода воды: характеристика и особенности

КНС в частном доме

Как установить водосточные желоба за 8 шагов

Детали проекта

Навыки

1 из 5 Легкий

Стоимость

В среднем от 2 до 6 долларов за погонный фут. (Более 20 долларов за медь).

Расчетное время

От 6 до 8 часов

Для домов в большинстве регионов страны водосточные желоба и водосточные трубы необходимы для сбора и отвода дождевой воды. Без них вода размыла бы почву вокруг фундамента, разбрызгала бы грязь на сайдинг и, вероятно, просочилась бы в подвал или подполье.

Желоба чаще всего устанавливают профессионалы, но нет причин, по которым вы не можете сделать это самостоятельно. Все материалы и аксессуары легко доступны в домашних магазинах, на лесопилках и в фирмах, занимающихся поставками кровельных материалов. И если вы собираетесь заменить водосточные желоба и водосточные трубы, вы также можете обновить внешний вид и производительность водосточной системы.

Здесь мы покажем, как установить воспроизведенные полукруглые желоба, которые являются точными копиями размеров и стиля желобов старых домов. Эта система отличается гофрированными водосточными трубами и декоративными кронштейнами из литого алюминия.

Обзор водосточных желобов

Многие домовладельцы ухаживают за своими изношенными, протекающими водосточными желобами, потому что они просто не видят, что выгода от новых водосточных желобов перевешивает усилия, необходимые для их замены. Вот почему мы обратились к Агустину Крукстону, владельцу компании Classic Gutter Systems в Каламазу, штат Мичиган, чтобы показать, насколько привлекательными могут быть водосточные желоба и насколько легко их установить.

Что произойдет, если у вас нет желобов?

Если в вашем доме нет водостока, дождевая вода, стекающая с крыши и попадающая на землю, может повредить сайдинг и отделку. Если у вас есть подвал, вода может просачиваться и в него.

Стоимость водосточных желобов

Его компания производит характерные полукруглые репродукции желобов, которые были показаны в нескольких телевизионных проектах This Old House. Используемые здесь темно-зеленые алюминиевые водосточные желоба (2,75 доллара за погонный фут, только материалы) были прикреплены к лицевой панели с помощью литых алюминиевых скоб с закрытыми завитками (8 долларов за штуку), которые домовладельцы покрасили аэрозольной краской в ​​античное золото. На концах желобов установлены гофрированные алюминиевые водосточные трубы диаметром 4 дюйма (1,75 доллара за погонный фут), которые были заказаны в белом цвете, чтобы соответствовать отделке дома.

Чтобы водосточные желоба стекали должным образом, убедитесь, что они имеют уклон (½ дюйма на каждые 10 футов) в сторону водосточной трубы. Для водосточных желобов длиной более 40 футов лучше всего опустить водосточный желоб от середины к водосточной трубе на каждом конце. Или вы можете наклонить желоба вниз с каждого конца к единственному водосточному желобу, расположенному посередине. Определите, что лучше всего подходит для вашего дома, прежде чем заказывать желоба и приспособления.

Как установить водосточные желоба за 8 шагов

1. Линии компоновки с привязкой

• Отметьте самую высокую точку желоба на лицевой панели на 1 ¼ дюйма ниже металлического отливного края водосточного желоба (на очень широкой лицевой панели, показанной здесь, желоб расположен ниже).
• На другом конце облицовки (или в месте водосточной трубы, если она находится посередине желоба) отметьте нижний конец желоба, имея в виду, что уклон должен составлять примерно ½ дюйма на каждые 10 футов запустить.
• Проведите мелом линию между двумя точками (как показано).

Совет: перед установкой водосточных желобов проверьте лицевую панель на предмет гниения и при необходимости отремонтируйте.

2. Прикрепите кронштейны панели

• Найдите хвосты стропил за фасцией; они обычно расположены на расстоянии 16 дюймов от центра (ищите контрольные шляпки гвоздей).
• Сделайте отметку на линии мела на конце каждого второго стропила.
• Просверлите пилотное отверстие диаметром ⅛ дюйма в фасции и хвосте стропила в каждой отметке.
• Закрепите кронштейны бордюров ¼-дюймовыми шурупами из нержавеющей стали, достаточно длинными, чтобы проникнуть в стропила на 2 дюйма (как показано).

Совет: натрите шурупы с мылом, чтобы их было легче ввинтить через обшивку в хвосты стропил.

3. Отпилить желоб по длине

• Отрежьте секцию желоба по длине ножовкой и авиационными ножницами или 12-дюймовой торцовочной пилой с твердосплавным лезвием (как показано на рисунке).
• Если желоб продолжается вокруг угла, обрежьте соответствующий угол (обычно 45 градусов) на этом конце.
• Если для прогона требуется две секции желоба, перекройте их на 8 дюймов и используйте саморезы из нержавеющей стали длиной 3/8 дюйма или заклепки в два ряда по четыре в каждом, чтобы соединить их.

Совет: размещайте винты или заклепки по бокам желоба, а не снизу.

4. Прикрепите торцевые заглушки

• На прямоугольный конец желоба прикрепите сферическую торцевую заглушку с помощью алюминиевых заклепок. (Если желоб не поворачивает за угол, закрепите торцевые заглушки на каждом конце.)
• Для этого временно закрепите торцевую заглушку одним винтом для листового металла, затем просверлите отверстие диаметром 1/8 дюйма и установите одну заклепку (см. выше).
• Удалите временный винт и замените его заклепкой.
№
• Для обеспечения герметичности соединения замажьте заклепки и торцевой шов на внутренней стороне желоба высококачественным силиконовым герметиком.

5. Вырезать отверстия для водосточных труб

• Используйте водосточную трубу, чтобы отметить расположение водосточной трубы на нижнем конце желоба.
• Для этого переверните желоб вверх дном и поместите выход сверху.
• Обведите внутреннюю часть выпускного отверстия, чтобы отметить отверстие водосточной трубы на водосточном желобе.
• Просверлите отверстие диаметром ¼ дюйма в центре круглого контура.
• Переверните водосточный желоб и вырежьте отверстие водосточной трубы с помощью кольцевой пилы диаметром 4 дюйма, вставленной в дрель (как показано). (Вы также можете использовать молоток и холодное зубило, чтобы вырезать отверстие.)

6. Установка желоба

• Вставьте водосточный желоб в кронштейны, которые вы привинтили к панели.
• Поверните желоб вверх, пока его задний край не войдет в крючки в верхней части задней части кронштейнов (как показано).
• Через крепежное отверстие в каждом кронштейне просверлите отверстие диаметром 3/16 дюйма в передней кромке желоба.
• Прикрепите желоб к кронштейну с помощью крепежного винта № 8-32 из нержавеющей стали длиной 1 дюйм и фланцевой гайки.

Совет: алюминиевые желоба и кронштейны можно окрасить распылением, чтобы они соответствовали или контрастировали с отделкой дома.

7. Сформируйте стык под углом

• Накройте стык между двумя отрезками желоба в каждом углу скосом — алюминиевой полосой шириной 3 дюйма.
• Плотно оберните алюминиевую полосу вокруг нижней стороны желоба. Закрепите его восемью заклепками или винтами для листового металла.
• Отрежьте треугольную секцию в верхней части скоса полосы (как показано) с помощью ножниц, а затем согните два клапана вокруг верхнего края желоба.
• Этот шов также можно сделать более водонепроницаемым с помощью высококачественного силиконового герметика.

8.

• Прикрепите водосточную трубу к желобу с помощью четырех заклепок или винтов.
• Привинтите колено водосточной трубы к выпускной трубе, выступающей из водосточного желоба.
• Прижмите другой локоть к дому и отрежьте кусок водосточной трубы, чтобы он поместился между двумя локтями.
• Используйте плоскогубцы с тонкими губками, чтобы слегка обогнуть колено, чтобы оно встало в водосточную трубу (как показано на рисунке).
• Соедините детали заклепками или винтами.

Совет: используйте два кронштейна водосточной трубы в одноэтажном доме и три кронштейна в двухэтажном доме.

При добавлении дождевой бочки…

• Установите две бетонные брусчатки толщиной 2 дюйма на землю прямо под выпускным отверстием водосточной трубы.
• Установите бочку для дождевой воды поверх бетонной брусчатки.
• Установите дивертер в водосточную трубу, расположив его на одном уровне с верхней частью бочки для сбора дождевой воды.
• Прикрепите короткий водосточный желоб к нижней стороне переключателя.
• Подсоедините гибкий шланг переключателя к порту на боку бочки для сбора дождевой воды.

Инструменты

Инструменты и материалы

• Ножовка

• Дрель/шуруповерт

• Набор головок с шестигранными битами

• Спиральные сверла

• » data-url=»https://amzn.to/3pdjhzv»>

  Долото для кольцевой пилы — 4 дюйма.

• Заклепочный пистолет

• Авиационные ножницы

• Меловая леска

• Торцовочная пила

• Плоскогубцы с иглами

• to/2ZyJIqC»>

  Рулетка

• Удлинительная лестница

• Кронштейны для лестниц

• Алюминиевая планка для строительных лесов

Замена желоба: как установить желоба (сделай сам)

Узнайте, как установить прочные и гладкие водосточные желоба.

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

Варьируется

Введение

Необходимые инструменты

• Опросная тренировка
• Crimper
• Duckbill Tin Snips
• Удлинительная лестница
• Гекс-головка.
• Винты с шестигранной головкой 1/4 дюйма («молнии»)
• 1/8 дюйма. заклепки средней длины
• Водосточные трубы
• Колена
• Желоб
• Накладка желоба
• Лента для подвешивания желоба
• Герметик для водосточных желобов

Планирование проекта по замене водосточных желобов

Почти все бытовые центры и хозяйственные магазины с полным спектром услуг продают водосточные желоба, предназначенные для простой установки. Но, немного поработав, вы можете использовать те же самые детали для сборки водосточных желобов и водосточных желобов, которые также будут прочнее и красивее.

Замена водосточных желобов своими руками может значительно сэкономить вам деньги по сравнению с профессиональными водосточными желобами, но есть несколько подводных камней, на которые следует обратить внимание. Осмотрите фасцию и софит (рис. B, ниже) на наличие признаков гнилой древесины, которую необходимо заменить, прежде чем устанавливать водосточные желоба. У многих домов есть отделочная доска или карниз, прибитый к фасции прямо под черепицей. Вам нужно будет удалить это, как мы сделали, или добавить непрерывную деревянную полосу под ним, чтобы создать плоскую плоскость для желобов. В любом случае загрунтуйте и покрасьте голую древесину перед тем, как повесить желоба.

На рис. A (ниже) показан пример водосточной системы для типичного дома. Запишите длину водосточных желобов и отметьте места расположения водосточных желобов. Затем подсчитайте внутренние и внешние углы и заглушки (обратите внимание, правые они или левые). Измерьте высоту водосточных труб и добавьте четыре фута к каждой для расширения от дома внизу.

Для каждого водосточного желоба требуется три колена. Есть два типа колен, которые поворачиваются либо спереди, либо сбоку от водосточной трубы. Для большинства установок требуются только передние колена, но иногда вам может понадобиться боковой колено, обычно для поворота удлинителя водосточной трубы вбок. Вот несколько советов по планированию:

• Располагайте водосточные трубы в местах без препятствий, откуда вода может быть направлена ​​в сторону от дома. Избегайте мест с препятствиями, такими как электросчетчики, нагрудники для шлангов или тротуары.
• По возможности размещайте водосточные трубы в незаметных местах.
• Установите увеличенный размер 3×4 дюйма. водосточные трубы на желобах, которые стекают с больших площадей крыши, или если вы живете в районе с проливными дождями.
• Наклоните длинные желоба (40 футов или более) вниз в обоих направлениях от середины и установите водосточные трубы на каждом конце.
• Купите специальные монтажные ремни для крышных подвесов для домов без обшивки или для невертикальных обшивок.

Детали желоба и монтажные детали

Измерьте горизонтальные водосточные желоба и водосточные трубы и определите, какие детали вам понадобятся.
