Как правильно укладывать плиты перекрытия: правила укладки на фундамент, стену

Как правильно укладывать пустотелые плиты перекрытия

Если речь идет о частном строительстве, то, как показывает практика, пустотелые плиты перекрытия можно правильно уложить и своими силами. При этом – ничуть не хуже, чем это выполнит строительная бригада по найму. Главное здесь – все делать аккуратно, без спешки и с учетом наших советов.

Итак, один из самых популярных видов плит перекрытия, которые используются при возведении частных домов и коттеджей, — это пустотелые плиты заводской готовности. Именно о них мы и поговорим сегодня.

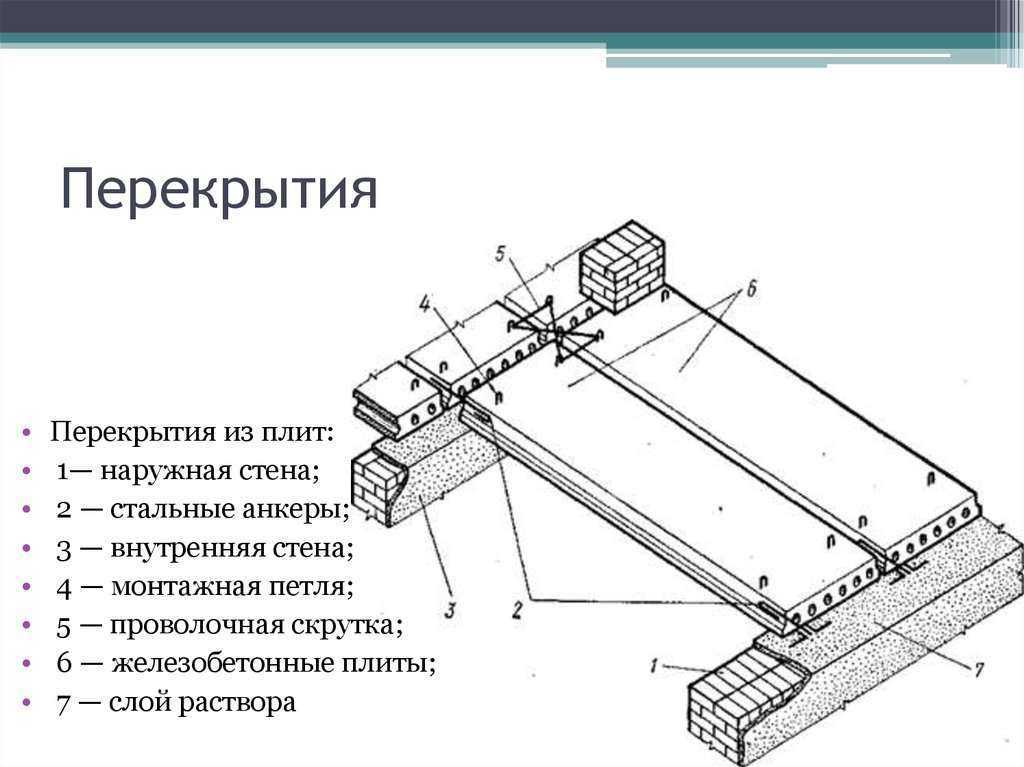

Важно! Плиты перекрытия укладывают только на наружные и внутренние несущие стены. Все остальное (ненесущие стены и перегородки) возводится после того, как был закончен монтаж плит.

Как правило, нижняя сторона плиты служит потолком для нижнего этажа, поэтому опора плиты (стены или блоки фундамента) должна быть выровнена по высоте до идеально плоского состояния. Только в этом случае будут отсутствовать «ступеньки» между соседними плитами.

Плиты перекрытия укладываются на тонкий слой раствора (постель из раствора), к которому также предъявляются особые требования:

• Раствор должен быть достаточно жидким и нанесен на несущую стену в минимальном количестве.
• Песок для раствора должен быть хорошо просеян. Иначе даже небольшой камешек нарушит ровную плоскость потолка и сведет всю работу на «нет».

Отметим, что главная задача раствора – равномерно передать всю нагрузку от плит перекрытия на поверхность опоры. Поэтому так важно следить за качеством раствора.

Плиты кладут вплотную друг к другу нижними плоскостями так, чтобы между ними не оставалось зазора. При этом минимальная длина опирания плиты на стену из кирпича – 12-15 см, а на стену из бетона – 7 см. Чтобы плиты не «ходили» в горизонтальной плоскости, их крепят с помощью кольцевого анкера к опоре. После того, как монтаж плит перекрытия закончен, можно приступать к их черновой отделке.

Вот несколько моментов, которым нужно уделить особое внимание:

• При укладке плиты ее гладкая сторона должно смотреть вниз, а шероховатая – вверх.
• Плиты подгоняются друг к другу по нижней стороне.
• Песок, вода и цемент нужно подготовить до начала монтажа плит перекрытия.
• Перед тем, как приступать к черновой отделке, необходимо заполнить пустотные отверстия в плитах. К примеру, с помощью щебня, керамзита или бетона. В противном случае, в них может попасть более дорогой раствор, который используется при устройстве стяжки. По нашему опыту, в эти отверстия может поместить очень много раствора.
• Плиты перекрытия нужно заказывать заранее, т.к. они редко бывают в наличии на складе, а примерное время изготовления – около 2-х недель.
• Для монтажа плит потребуется кран и 2-3 человека.

Надеемся, наши советы будут вам полезны. А сейчас мы приглашаем вас ознакомиться с ценами на ЖБИ изделия, в том числе – и на плиты перекрытия.

КАК УКЛАДЫВАТЬ ЖЕЛЕЗОБЕТОННЫЕ ПЛИТЫ ПЕРЕКРЫТИЯ — Статьи

КАК УКЛАДЫВАТЬ ЖЕЛЕЗОБЕТОННЫЕ ПЛИТЫ ПЕРЕКРЫТИЯ

Надежный и прочный дом – это не только крепкие устойчивые стены и непротекающая крыша, но и не менее крепкие сейсмоустойчивые перекрытия. Для обустройства межэтажных перекрытий и между подвалом и первым этажом используются плиты железобетонные сплошные и многопустотные. Эти изделия изготавливают из твердого или легкого бетона и усиливают специальной арматурой. Перекрытия получаются долговечными, огнестойкими, устойчивыми к механическим нагрузкам и исключительно прочными. Всего существует несколько видов железобетонных плит, каждый из которых применяется в той или иной ситуации. Поэтому чтобы не ошибиться с выбором, необходимо обращать внимание на маркировку и понимать, что стоит за обозначениями в ней. Но еще более важной и ответственной задачей является укладка железобетонных плит, которая выполняется с помощью крана и бригады рабочих. О том, как укладывать железобетонные плиты на перекрытия согласно ТТК, мы расскажем в данной статье, чтобы Вы могли проконтролировать выполнение работ.

1. Какими бывают железобетонные плиты
   • Маркировка железобетонных плит
2. Технология работ с железобетонной плитой
   • Как хранить железобетонные плиты
   • Как вырезать люк на чердак в пустотной железобетонной плите
3. Как укладывать железобетонные плиты
   • Подготовительные работы
   • Укладка железобетонных плит с помощью крана
   • Заделка стыков между железобетонными плитами
   • Заделка пустот на торцах в плитах

Какими бывают железобетонные плиты

Непосвященному человеку может показаться, что железобетонные плиты перекрытия все одинаковы, достаточно только позвонить на завод и сказать требуемое количество. На самом деле заводы ЖБИ изготавливают плиты и блоки различной конструкции, предназначения и даже из бетонов разной марки. Поэтому в первую очередь обратите внимание на маркировку плит.

Маркировка железобетонных плит

Например, марка ПК57-15-8Т означает:

ПК – наименование изделия/вид плиты. В данном случае плита перекрытия с круглыми пустотами.

57-15 — размеры железобетонных плит, указанные в дцм. В данном случае плита длиной 5680 мм и шириной 1500 мм.

8 – допустимая нагрузка на плиту. В данном случае расчетная нагрузка 800 кгс/м2.

Т – марка бетона. В данном случае используется тяжелый бетон.

Иногда в маркировке указывается толщина железобетонной плиты. Тогда она выглядит так П-27-15-12-8Т. Так обозначается железобетонная сплошная плита длиной 2690 мм шириной 1490 мм высотой 120 мм, с нагрузкой 800 кгс/м² из тяжелого бетона.

Технология работ с железобетонной плитой

Самыми востребованными плитами в частном домостроении являются многопустотные железобетонные плиты с круглыми пустотами. Их можно заказать на заводе-производителе, откуда в назначенное время приедет машина с товаром. Но что делать дальше? Как эти плиты хранить, чтобы они не потрескались? А далее, когда начнется непосредственно монтаж плит: как отрезать лишнее? Как вырезать отверстие-люк на чердак? Подобных вопросом может возникать много, поэтому остановимся поподробнее на технологии работы с ЖБ плитой.

Как хранить железобетонные плиты

Несмотря на прочность железобетонных плит, не исключена возможность появления на них трещин. Причин всего две – неправильная транспортировка и неправильное хранение. Учитывая, сколько стоит железобетонная плита, с каждой из них необходимо обращаться бережно.

Хранение железобетонных плит:

• Только в горизонтальном положении.
• На достаточной высоте, чтобы плиты не касались грунта.
• Под плиты необходимо подложить прочное надежное основание, способное выдержать большой вес, при этом оно не должно промокать и гнить. В противном случае влага может попасть в плиту, та намокнет, и появятся трещины.

• Высота основания должна быть такой, чтобы даже в случае его проседания плиты не коснулись грунта. Если нижняя плита соприкоснется с влажной землей, трещины могут появиться не только на ней, но и на вышерасположенных.
• Между плитами в одном штабеле укладываются деревянные рейки толщиной 40 – 50 мм. Они должны располагаться строго одна над другой и на расстоянии 20 – 40 см от края.
• Максимальное количество плит в одном штабеле при условии достаточно прочного основания должно быть 8 – 10 штук.
• Не стоит хранить их в вертикально-наклоненном положении, опирая на стену.

Эти советы помогут уберечь плиты от появления трещин.

Как вырезать люк на чердак в пустотной железобетонной плите

При укладке железобетонных плит на чердачное перекрытие практически всегда возникает потребность в том, чтобы вырезать в перекрытии люк, ведущий на чердак.

Главное правило: люк всегда вырезается на стыке двух плит, а не в одной плите.

Допустимые размеры люка зависят от ширины железобетонной плиты и ее нагруженности. Чем шире плита и менее нагружена, тем больший люк можно вырезать. Размеры люка подбираются из расчета размеров лестниц: 600х1200 мм, 600х1300 мм, 700х1200 мм, 700х1300 мм и 700х1400 мм.

Большая сторона люка размещается вдоль плит. Например, отверстие 600х1200 мм делается так: на стыке плит делается надрез, затем одна плита разрезается на 300 мм, противоположная на 300 мм, а затем делается разрез вдоль 1200 мм.

Как укладывать железобетонные плиты

С основными вопросами о работе с плитами разобрались, теперь самое главное – укладка перекрытий. Несмотря на кажущуюся простоту  алгоритма работ, все же есть такие нюансы, которые обязательно необходимо знать и учитывать. Еще до того как заказывать плиты на заводе, необходимо выполнить все подготовительные мероприятия, так как когда приедет машина с плитами, все должно быть готово к укладке.

Подготовительные работы

Задача первая – идеальная поверхность опирания. Имеется в виду идеальный горизонт без чудовищного перепада высот в 4 – 5 см. Это недопустимо. Проверяем поверхность стен, если есть существенные недочеты, выравниваем плоскость с помощью бетонного раствора. Соответственно, придется ждать, пока он наберет максимальную прочность, и только затем начинать укладку.

Задача вторая – прочность зоны опирания. Если дом выполнен из каменных материалов – кирпича, бетона, блоков, то дополнительных действий не потребуется.

Важно! Если стены выполнены из газоблоков или пеноблоков, то перед укладкой железобетонных плит перекрытия необходимо залить армопояс. По всему периметру здания выполняется опалубка, внутрь вставляется арматурный каркас из прута 8 – 12 мм. Затем все заливается бетоном. Дальнейшие работы возможны только после застывания бетона.

Задача третья – установка монтажных вышек. Они нужны для того, чтобы принять на себя вес плиты, если по какой-то причине она соскользнет с поверхности опирания. Вышка используется только в процессе монтажа, затем она убирается.

Укладка железобетонных плит с помощью крана

Когда все подготовительные работы завершены, все, что должно высохнуть и набрать прочность, высохло и набрало прочность, можно заказывать плиты. Для их разгрузки и укладки понадобится кран, в зависимости от размеров и веса железобетонной плиты он может иметь грузоподъемность от 3 до 7 т.

Выполнять укладку плит можно непосредственно с машины без разгрузки. Для этого у прораба на стройке должна быть проектная документация на дом, в которой указана схема расположения плит.

Этапы работ:

• Сначала необходимо подготовить поверхность опирания. На глубине 150 мм наносится бетонный раствор слоем 2 – 3 см. Необходимо замазать всю поверхность, на которую сейчас будут укладываться плиты. Если способ опирания на две стороны, то только с противоположных стен. Если способ опирания на три стороны, то необходимо нанести раствор на три стены. Укладывать сверху плиту можно, когда раствор наберет 50% своей прочности.
• В это время крановщик может зацеплять и поднимать одну из плит.
• Подается сигнал крановщику, можно опускать плиту на подготовленное место. Человек уходит на безопасное расстояние. Удерживая плиту баграми, разворачивают ее, чтобы погасить раскачивание.
• Когда  плита будет уже совсем близко, два человека – один на одной стене, другой – на противоположной, аккуратно направляют плиту на нужное место. Плита должна опираться на стены минимум на 120 мм, лучше на 150 мм. Лишний раствор плита выдавит и займет удобное место, распределив равномерно нагрузку на основание.
• После полного выравнивания плиты, которое можно сделать с помощью лома, с монтажных ушек снимаются стропы. Выравнивание плиты можно делать только вдоль зоны укладки, ни в коем случае не поперек, иначе стены могут завалиться. Подается сигнал крановщику забрать стропы.
•
• Далее процедура повторяется для всех остальных плит. При этом необходимо выравнивать плиты по нижнему краю, который будет потолком в комнате. Для этого плиты укладываются более широкой стороной вниз, а конусообразной выемкой вверх.

Важно! В некоторых источниках Вы можете встретить рекомендацию помимо раствора подкладывать под плиты арматуру в районе опирания. Это объясняется тем, что так ее удобнее двигать и ровнять, чем без ничего. На самом деле подкладывать арматуру нельзя, это запрещено ТТК. Во-первых, будет неравномерно распределена нагрузка, во-вторых, плита будет легко скользить по арматуре, поэтому может съехать с места.

Если предусмотрен нестандартный вариант опирания плиты, то для этого существуют специальные стальные элементы. Но лучше такие работы не выполнять без специалиста.

Заделка стыков между железобетонными плитами


Стыки между плитами перекрытия, их еще называют рустами, заполняются мелкозернистым бетоном марки М150. Если щели большие, то под ними устанавливается доска/опалубка. Все работы по заделке рустов начинают только после того, как все плиты связаны между собой. Полную нагрузку плита сможет выдерживать уже на следующий день. Естественно, если щели между плитами не слишком большие.

Заделка пустот на торцах в плитах

Пустоты на торцах плит необходимо заполнить чем-то  хотя бы на 20 – 30 см вглубь. Это необходимо для того, чтобы плиты не промерзали и не пропускали холод с улицы. В пустоты можно затолкнуть минеральную вату, можно заполнить их бетонным раствором, заткнуть готовыми бетонными пробками или заполнить бутовочным кирпичом и заделать раствором.

Заделывать пустоты в плитах перекрытия необходимо не только с тех сторон, которые опираются на наружные стены, но и с тех, которые находятся внутри дома и опираются на внутренние перегородки.

Все работы по укладке плит занимают несколько часов, от 2-х до 4-х. Так как оплата крана почасовая, его можно отпустить сразу после укладки плит на перекрытие. А анкеровку, заполнение рустов и пустот в торцах можно выполнять самостоятельно, не спеша и не оглядываясь на время.

Как построить и заложить патио

Дариус Негабани Четверг, 13 сентября 2018 г.

Если вы хотите внести небольшие изменения в свой внутренний дворик и обновить то, что там есть, то вот руководство, которое вам нужно. Вот как уложить патио для начинающих за 6 простых шагов.

1. Выкопайте 150 мм в вашем патио
2. Укладка уплотненного подстилающего слоя толщиной 100 мм
3. Покрыть участок бетонной смесью толщиной 40 мм
4. Укладка тротуарной плитки толщиной 15 мм в бетон с зазором 10-15 мм
5. Оставить минимум на 24 часа
6. Заполнить швы между тротуарной плиткой бетонной смесью

Какие инструменты мне нужны?

• Мастерок
• Грабли
• Тачка
• Лопата
• Резиновый молоток
• Духовный уровень
• Рулетка
• Бетономешалка (дополнительно)
• Струна и колышки (дополнительно)

Какие материалы мне нужны?

• Плиты тротуарные
• Заполнитель основания
• Песок
• Цемент

СОВЕТ: КАКОЙ ПЕСОК МОЖНО ИСПОЛЬЗОВАТЬ ДЛЯ УКЛАДКИ ПАТИО?

Хотите знать, какой тип песка добавить к цементу для вашей бетонной смеси? Для достижения наилучших результатов используйте острый песок. Он идеально подходит для патио и садов и предотвратит проникновение кротов или крыс под тротуарную плитку.

ПОШАГОВОЕ РУКОВОДСТВО ПО УКЛАДКЕ ПАТИО

Подготовка территории

Прежде чем даже подумать о укладке тротуарной плитки , вам необходимо подготовить территорию патио. Если вы обновляете уже установленную тротуарную плитку, выкопайте ее перед началом. Вскопайте на глубину около 150 мм по всей площади, убедившись, что почва равномерно уплотнена. Затем опрокиньте подложку, сгребая ее на постоянную глубину 100 мм. Убедитесь, что он гладкий, плоский и твердый.

Создание бетона для укладки террасы

Приготовьте бетонную смесь из трех частей песка и одной части цемента, добавив воды, чтобы получилась тестообразная консистенция. Вы можете использовать бетономешалку, большую ванну или ведро. Чтобы убедиться, что смесь достаточно густая, наберите немного и сформируйте шар. Когда вы отпустите, он должен сохранить свою форму, не выделяя воду и не распадаясь. Вам нужно будет сделать достаточно бетона, чтобы сделать ровный 40-миллиметровый слой на кровати патио.

Укладка террасных плит

Прежде чем приступить к укладке плит для патио , их необходимо смочить, чтобы бетон не высыхал слишком быстро. Затем опустите первую тротуарную плитку на место. Положите его в бетонную смесь и аккуратно постучите по нему резиновым молотком, чтобы он зафиксировался на месте. В идеале он должен сидеть в растворе толщиной 15 мм. Повторяйте этот процесс, оставляя зазор 10-15 мм между каждой тротуарной плиткой, пока ваш внутренний дворик не будет покрыт. После того, как вы уложили свой внутренний дворик, опрыскайте всю площадь водой, пока она полностью не пропитается, и оставьте на 24 часа.

Последние штрихи

Заключительная часть укладка патио  нанесение последних штрихов. Используйте шпатель, чтобы заполнить зазоры между тротуарной плиткой Marshalls Weatherpoint 365, чтобы на поверхности плит не осталось следов. Затем вы можете создать декоративную границу , выкопав желоб по периметру и заполнив его морским заполнителем или черной полированной галькой.

Для получения дополнительной информации об укладке тротуарной плитки посмотрите наше видео-руководство по укладке тротуарной плитки ниже:

Как укладывать тротуарную плитку для террасы

Toggle Nav

Поиск

• Сравнение товаров

Позвоните нам 0800 032 6306

Ричард Партингтон

Опубликовано: 08 октября 2021

Укладка тротуарной плитки своими руками — это просто? Вы просто немного копаете, покупаете немного раствора и приклеиваете тротуарную плитку. Вот и все, верно?

Если бы все было так просто. На самом деле вам нужно тщательно подготовить основание, смешать раствор с подходящими материалами и работать с очень точным размещением брусчатки — и все это для того, чтобы ваш внутренний дворик прослужил вам всю жизнь.

Но не волнуйтесь, здесь на помощь приходит технология Simply Paving. В нашем удобном практическом руководстве мы проведем вас через процесс установки террасы, чтобы вы могли сэкономить несколько фунтов стерлингов с помощью профессионала.

Начнем.

Подготовьте место для мощения

Хотя вам, возможно, не терпится приступить к созданию патио вашей мечты, вы не хотите пренебрегать самой важной частью: закладкой фундамента. Мы говорим об измерении, копании и трамбовке идеальной территории ландшафтного дизайна, которая будет служить первоначальным холстом для вашего проекта мощения.

Подробную информацию о том, как подготовить площадку для мощения, см. ниже.

Что нужно для подготовки площадки к укладке брусчатки:

• Рулетка
• Деревянные колышки
• Лопата
• Спиртовой уровень
• Садовые грабли
• Садовый каток/трамбовка
• МТ, тип 1, монтажная плита

Как подготовить участок для укладки брусчатки:

1. Начните с измерения предполагаемого участка мощения и четко разметьте его деревянными колышками.
2. Затем удалите всю растительность, корни и верхний слой почвы в отмеченной области, копая на глубину не менее 200 мм.
3. Чтобы обеспечить эффективный дренаж вашего дорожного покрытия, вам необходимо установить градиент на 1 к 80, используя спиртовой уровень в качестве эталона. Это падение позволяет поверхностным водам стекать в дренажные точки.
4. Выровняйте поверхность граблями, а затем уплотните всю площадь садовым катком/трамбовкой. Используйте спиртовой уровень, чтобы убедиться, что поверхность ровная.
5. Наконец, заполните площадь 150 мм MOT Type 1, затем уплотните его до 100 мм — вам понадобятся оставшиеся 100 мм глубины для укладки тротуарной плитки.
6. И вуаля , ваш участок готов к установке брусчатки.

Укладка плит

С земляными работами покончено, пора обратить внимание на брусчатку.

Описанный ниже метод подходит для многих типов тротуарной плитки, поэтому независимо от того, укладываете ли вы бетонную тротуарную плитку или натуральный камень, наше руководство поможет вам. Однако имейте в виду, что если вы укладываете керамогранитную тротуарную плитку, вам потребуется несколько иной способ укладки.

Что нужно для укладки тротуарной плитки:

• Острый песок
• Цемент
• Лопата
• Тачка
• Шпатель
• Тротуарная плитка на ваш выбор
• Резиновый молоток
• Спиртовой уровень
• Шпаклевка
• Щетка с жесткой щетиной
• Брезент (дополнительно)

Как укладывать тротуарную плитку:

1. Во-первых, вам нужно приготовить новую порцию раствора для каждой отдельной плитки. (Таким образом, раствор не высохнет до того, как вы сможете заложить весь внутренний дворик.) Вы можете сделать это, просто смешав четыре части острого песка с одной частью цемента в тачке, в соответствии с нашим руководством по смешиванию раствора.
№
2. С помощью кельмы нанесите растворную смесь на основание (достаточно для одного брусчатки) и аккуратно вставьте первый флажок на место. Будьте осторожны, чтобы не испачкать поверхность тротуарной плитки растворной смесью, так как ее очень трудно удалить.
3. Прикрепите асфальтоукладчик к осторожно постукивая по нему резиновым молотком. Перед тем, как перейти к следующему асфальтоукладчику, проверьте ровность поверхности с помощью спиртового уровня.
4. Измерьте зазор между брусчаткой — он может составлять от 5 до 15 мм, поэтому вам необходимо ознакомиться с рекомендациями по продукту.
5. Повторяйте шаги с 1 по 4, пока все брусчатки не будут надежно установлены на свои места. (Если вам нужно обрезать брусчатку по размеру, ознакомьтесь с нашим руководством по резке тротуарной плитки. )
6. Теперь оставьте брусчатку сохнуть на 24–48 часов (накройте брезентом, если боитесь дождя).
7. Когда время истечет, заполните зазоры между брусчаткой шпатлевкой. Это связывает ваши асфальтоукладчики вместе. Смахните излишки состава щеткой с жесткой щетиной, и это все, что нужно сделать.
